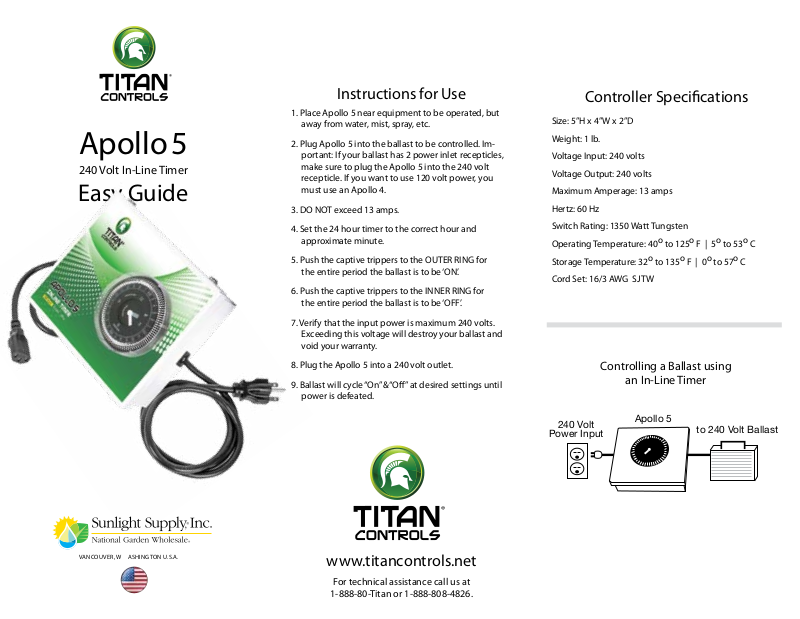

Page 1
®
Apollo 5
240 Volt In-Line Timer
Easy Guide
Instructions for Use
1. Place Apollo 5 near equipment to be operated, but
away from water, mist, spray, etc.
2. Plug Apollo 5 into the ballast to be controlled. Important: If your ballast has 2 power inlet recepticles,
make sure to plug the Apollo 5 into the 240 volt
recepticle. If you want to use 120 volt power, you
must use an Apollo 4.
3. DO NOT exceed 13 amps.
4. Set the 24 hour timer to the correct hour and
approximate minute.
5. Push the captive trippers to the OUTER RING for
the entire period the ballast is to be ‘ON’.
6. Push the captive trippers to the INNER RING for
the entire period the ballast is to be ‘OFF’.
7. Verify that the input power is maximum 240 volts.
Exceeding this voltage will destroy your ballast and
void your warranty.
8. Plug the Apollo 5 into a 240 volt outlet.
9. Ballast will cycle “On” &“O” at desired settings until
power is defeated.
Controller Specications
Size: 5”H x 4”W x 2”D
Weight: 1 lb.
Voltage Input: 240 volts
Voltage Output: 240 volts
Maximum Amperage: 13 amps
Hertz: 60 Hz
Switch Rating: 1350 Watt Tungsten
o
Operating Temperature: 40
Storage Temperature: 32
Cord Set: 16/3 AWG SJTW
Controlling a Ballast using
an In-Line Timer
to 125o F | 5o to 53o C
o
to 135o F | 0o to 57o C
VANCOUVER, W ASHINGTON U.S.A.
®
www.titancontrols.net
For technical assistance call us at
1-888-80-Titan or 1-888-808-4826.
240 Volt
Power Input
Apollo 5
to 240 Volt Ballast
Page 2
®
Apollo 5
Temporizador en línea de 240 voltios
Guía sencilla
Instrucciones de uso
1. Coloque el Apollo 5 cerca del equipo que se
pondrá en funcionamiento, lejos de atomizadores,
rociadores, agua, etc.
2. Enchufe el lastre que se controlará al Apollo 5.
3. NO exceda los 13 amperios.
4. Ajuste el temporizador de 24 horas en la hora correcta y minuto aproximado.
5. Empuje los interruptores del período de tiempo
hacia el ARO EXTERNO durante todo el tiempo en
que el lastre vaya a estar encendida (ON).
6. Empuje los interruptores del período de tiempo
hacia el ARO INTERNO durante todo el tiempo en
que el lastre vaya a estar apagado (OFF).
7. Verique que la entrada de energia sea de 240
voltios como máximo. Si se excede este voltaje,
el lastre se puede arruinar.
8. Enchufe el Apollo 5 en un tomacorriente
|de 240 voltios.
9. El lastre efectuará ciclos de encendido (On) y
apagado (O) a los ajustes programados hasta que
la alimentación se desactive.
Especicaciones
del controlador
Tamaño: 5 pulgadas de alto x 4 pulgadas de ancho
x 2 pulgadas de profundidad
Peso: 1 libra
Voltaje de entrada: 240 voltios
Voltaje de salida: 240 voltios
Amperaje máximo: 13 amperios
Frecuencia: 60 Hz
Tensión nominal del interruptor: 1350 vatios tungstenos
Temperatura de funcionamiento: 40
| 5o C a 53o C
Temperatura de almacenamiento: 32
| 0o C a 57o C
Cable: 16/3 AWG SJTW
o
F a 125o F
o
F a 135o F
Controlando el lastre usando
un temporizador en linea.
VANCOUVER, W ASHINGTON U.S.A.
®
www.titancontrols.net
Para obtener asistencia técnica, llámenos al
1-888-80-Titan o 1-888-808-4826.
toma corriente
de 240 voltios
Apollo 5
al Lastre de 240 voltios
