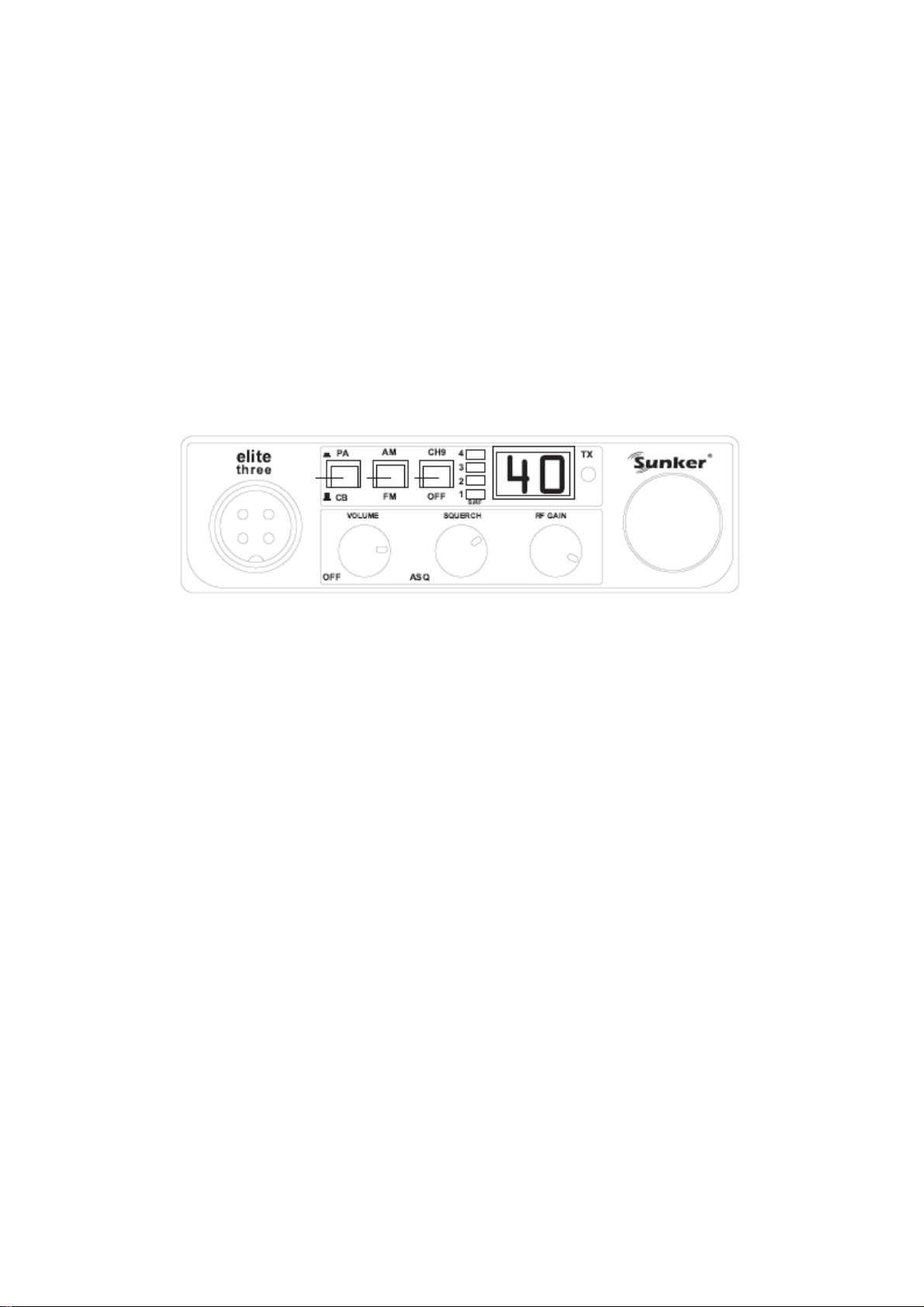

Sunker Elite Three User guide [ro]

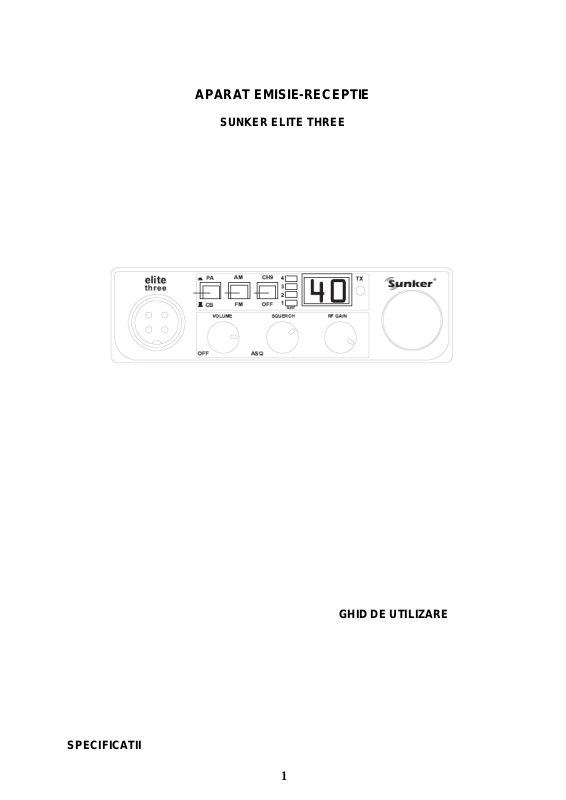

APARAT EMISIE-RECEPTIE

SUNKER ELITE THREE

GHID DE UTILIZARE

SPECIFICATII

1

GENERALE

Model ELITE THREE
Canale 40
Domeniu de frecventa 26.960 - 27.410 MHz
Emisie AM/FM
Control frecventa Bucla (PLL)
Stabilitatea frecventei 0.002%
Gama temperaturilor -10ºC ... +55ºC
Impedanta antena 50Ω
Conector antena standard SO-239
Tensiune de alimentare 13.8V DC
Dimensiuni 190(W) x 120(D) x 31(H) mm
Greutate 1kg.

TRANSMITATOR

Putere iesire RF FM: 1W, AM: 4W
Emisie gresita >60dB
Distorsiune Audio <10%
Raspuns in frecventa 300 la 3 kHz

RECEPTOR

Sensibilitate 0.5uV , 0.5 W
Sensibilitate reglaj silentios: <0.5uV
Rejectie frecventa imagine mai mult de 60dB
Putere iesire audio 3W @ 10% distorsiune
Raspuns in frecventa 300 Hz ... 3 KHz

(SPECIFICATIILE POT FI SUPUSE MODIFICARILOR FARA O INSTIINTARE PREALABILA)

INSTALARE

AMPLASARE
Inainte de a incepe instalarea trebuie sa va ganditi unde doriti sa asezati aparatul si suportul

microfonului. Alegeti locatia convenabila si in acelasi timp aveti grija sa nu impiedice soferul sau
ceilalti pasageri. Aparatul se monteaza de obicei in panoul de bord cu suportul microfonului asezat
langa.

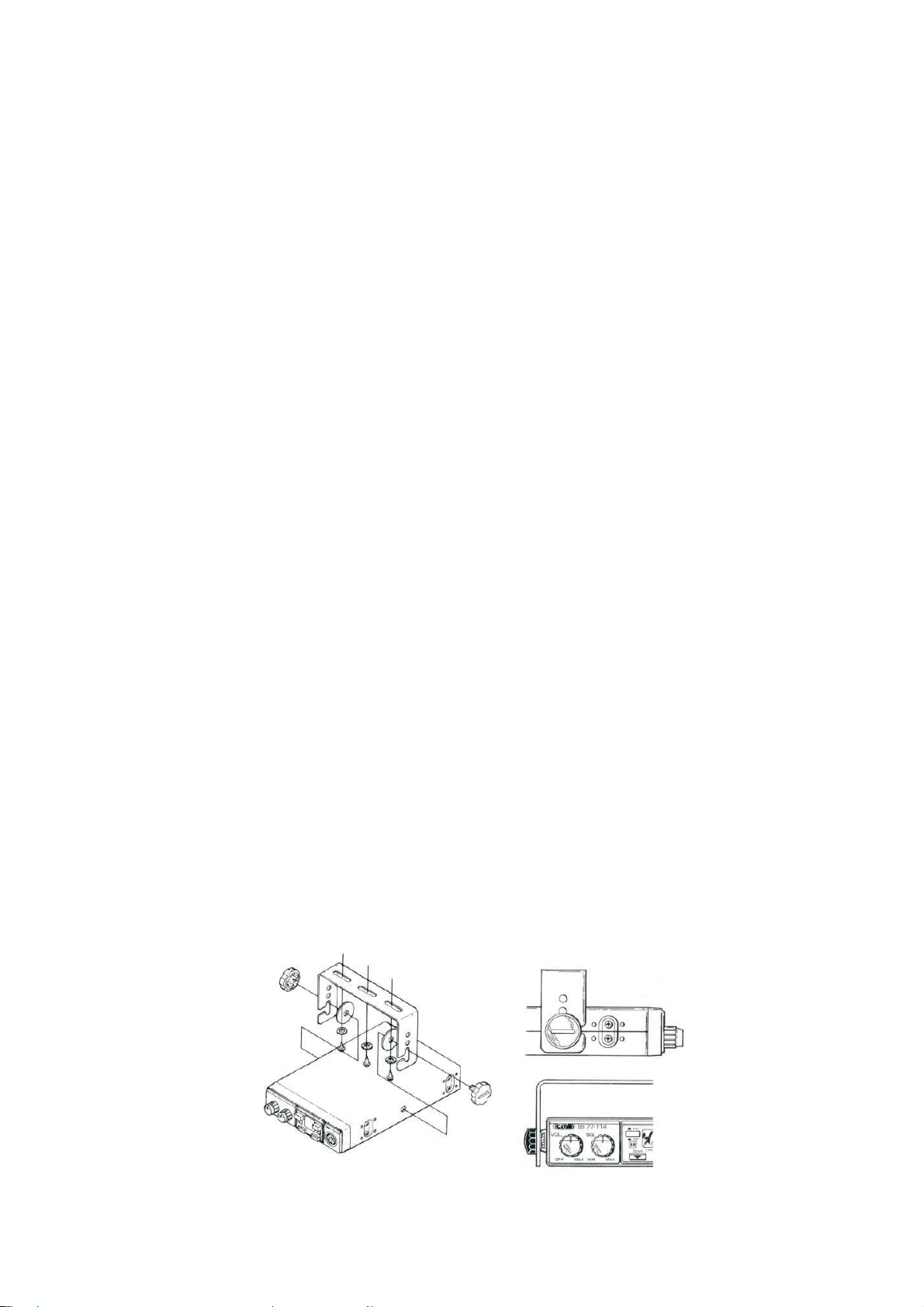

MONTAREA APARATULUI

Aparatul este dotat cu o placa de fixare universala. Cand instalati suportul si aparatul radio in
masina, asigurati-va ca sunt rezistente din punct de vedere mecanic. Asigurati o conexiune electrica
buna la sasiul masinii.

Procedati dupa cum urmeaza pentru a monta aparatul:

2

1. Dupa ce ati ales locatia cea mai convenabila din masina, tineti aparatul cu placa de fixare in
locatia dorita. In cazul in care nimic nu va impiedica instalarea in pozitia dorita (cabluri
electrice in spatele placii de fixare, etc), scoateti suruburile de fixare. Inainte de efectuarea
gaurilor, asigurati-va ca nimic nu va impiedica instalarea surub urilor de fixare.

2. Conectati mufa cablului de antena la priza standard de pe panoul din spate. Majoritatea
antenelor aparatelor de emisie-receptie au la capat o mufa PL-259.

3. Conectati cablul de alimentare de culoare rosie DC (cu siguranta) la +13.8V DC. Acest cablu
este conectat la panoul din spate. La instalarea in masina, alimentarea +13.8V DC se obtine
de obicei de pe pozitia accesorii a contactului. Acest lucru va ajuta la prevenirea lasarii in
functiune cand soferul coboara din masina si motorul este oprit. Localizati acest cablu
urmarind cablul de alimentare de la receptorul AM la masina.

ATENTIE! In cazul in care alimentarea masinii este de 24 V DC (la camioane de exemplu)
este necesara utilizarea unui convertor 24 VDC/12 VDC pentru a oreveni deteriorarea
aparatului.

4. Conectati cablul de culoare neagra la sasiul masinii. Puteti folosi orice locatie cu contact
electric corespunzator (indepartati vopseaua mai intai).

5. Montati suportul microfonului pe partea dreapta a aparatului, folosind cele doua suruburi din
dotare. La montarea in masina, asezati suportul sub panoul de bord astfel incat microfonul sa
fie usor accesibil.

INTERFERENTE

Folosirea unui receptor cu semnale de receptie slabe este in mod normal limitata de prezenta
bruiajului electric. Sursa principala de zgomot la instalarea in masina provine de la alternator si de la
sistemul de aprindere al masinii. Conform conditiilor de functionare, cand nivelul semnalului este cel
corespunzator, zgomotul de fond nu prezinta o problema grava. In plus, cand semnale foarte slabe se
receptioneaza, aparatul poate fi actionat chiar daca motorul este oprit. Aparatul necesita foarte putin
curent, prin urmare nu va descarca rapid bateria masinii.

Chiar daca aparatul are comenzi ANL si NB, in anumite cazuri de instalare, interferentele la
contact pot fi destul de puternice incat sa faca comunicarea imposibila. Zgomotul electric poate
proveni de la surse diferite. Exista mai multe posibilitati, intrucat difera variantele constructive ale
vehiculelor si necesita diferite solutii de reducere a zgomotului.

ANTENA

O antena polarizata vertical, de un sfert de lungime de unda, furnizeaza functionarea cea mai fiabila.
Antenele mai scurte sunt mai atractive, mai compacte si mai potrivite pentru utilizare acolo unde
distanta maxima de acoperire nu este neaparat necesara sa fie atinsa. In plus, nu prezinta probleme
de rezistenta la vant puternic pe care le are o antena de un sfert de lungime de unda.

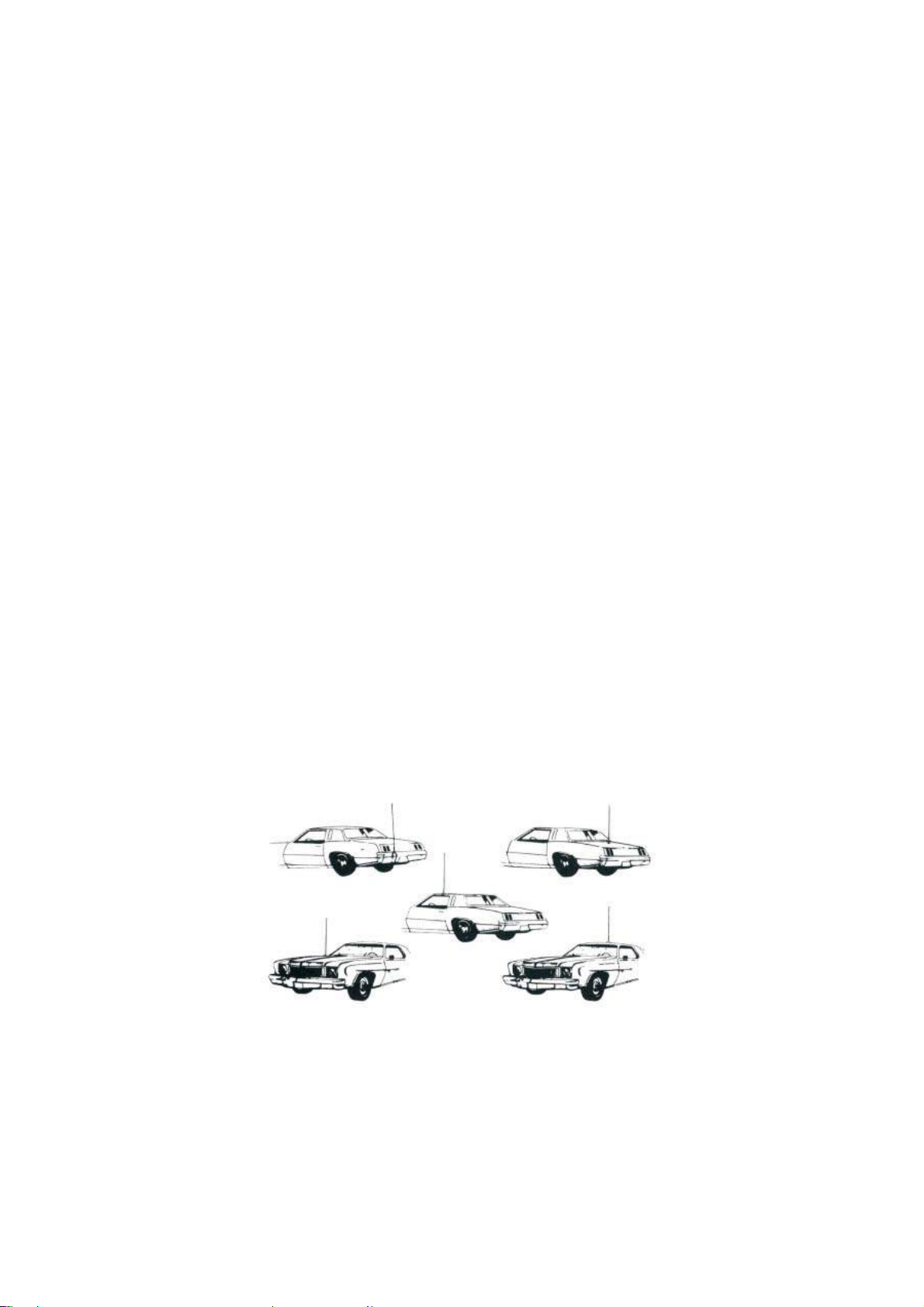

Antenele mobile utilizeaza corpul metalic al masinii ca si plan de proiectie orizontala. Cand
este montat in coltul masinii, undele sunt directionale, in aceeasi directie cu caroseria masinii. Pentru
scopuri practice, totusi, radiatia nu este directionala. Caracteristica directionala neinsemnata va fi
observata doar la distante maxime. Aparatul de emisie-receptie este dotat cu un conector standard de
antena (de tip SO-239) pentru o conectare mai usoara la capatul unui terminal PL-259.
Daca aparatul nu este montat pe o suprafata de metal, este nevoie sa legati un cablu de masa
separat de la aparat la sasiul masinii. In cazul instalarii pe o barca, aparatul nu va functiona la
eficienta maxima fara o placa de baza, numai daca ambarcatiunea nu are un fuzelaj de metal.

REGLAREA ANTENEI

3

De vreme ce exista o varietate atat de larga de antene cu suport si mobile, aceasta sectiune
va fi destinata exclusiv tipurilor de antene mobile reglabile.
Deoarece lungimea antenei este strans legata de frecventa postului, trebuie reglata pentru a
rezona optim cu toate canalele aparatului. Canalul 1 necesita o antena mai lunga decat Canalul 40
deoarece frecventa de functionare e mai joasa.
Datorita metodelor variate de reglare a antenelor pentru un raport corespunzator am ales ceea
ce am considerat noi a fi metoda optima:

A. Antena cu suruburi de reglare

1. Incepeti prin a desface antena si a strange putin surubul de reglare astfel incat antena sa
poata fi usor miscata cu degetul pentru o reglare facila.

2. Setati aparatul pe Canalul 20. Apasati butonul PTT (pentru a putea vorbi) si loviti antena
(pentru a o face mai scurta). Aparatul de masura al raportului de amplitudine al undelor
stationare va indica un rezultat mai mic la fiecare lovire a antenei. Continuand sa scurtati
antena, veti observa ca rezultatul va atinge un punct minim si va incepe sa creasca din nou.
Acest lucru indica faptul ca ati trecut de punctul optim pentru Canalul 20. (adica punctul de
minim este pozitia optima)

Extindeti putin antena si urmati inca o data metoda mai sus mentionata. Cand punctul minim a fost
atins, schimbati pe Canalul 1 si apoi pe Canalul 40 si comparati rezultatele S.W.R. Ar trebui sa fie
aproape egale.

NOTA

Setarea corecta se obtine cand SWR este < 1.5 si
cand rezultatele sunt aceleasi atat pentru Canalul 1
cat si pentru Canalul 40.

B. Antenele trebuie sa fie scurtate la lungimea corecta

1. Urmati metoda mai sus mentionata dar, reglati lungimea prin reducerea cu cate 1/8” din

lungimea antenei pana cand obtineti lungimea optima.

2. Aveti grija sa nu taiati prea mult o singura data, intrucat o data taiata, atena nu mai poate fi
lungita.

3. Scripetele/aripa este usor taiata prin umplerea unui canal imprejur si ruperea acelei piese cu
clestele.

In cazul in care intampinati dificultati in reglarea antenei, verificati urmatoarele:

a. Toate usile trebuie inchise in momentul in care reglati antena.
b. Asigurati-va ca antena are pamantare.
c. Verificati cablul coaxial (la montarea in masina poate fi ciupit sau rupt).
d. Incercati sa gasiti un alt loc de instalare in masina (luand in considerare modelul de iradiere

dorit).
e. Antena este pozitionata vertical?
f. Incercati o alta locatie din apropierea dumneavoastra. In timpul reglarii, stati la distanta de

obiectele mari de metal (stalpi metalici mari, garduri, etc)

NOTA

Aparatul va functiona cu un SWR de 2 la 1 si va
maxim 5 minute in conditiile de functionare stabilite.

DIFUZOR EXTERN
Mufa difuzorului extern (EXT SP.) de pe panoul din spate este folosita pentru monitorizarea

receptiei. Difuzorul extern ar trebui sa aiba o impedanta de 8Ω si sa aibe cel putin 4 W. Cand
difuzorul extern conectat, difuzorul intern este dezactivat.

4

FUNCTIONARE

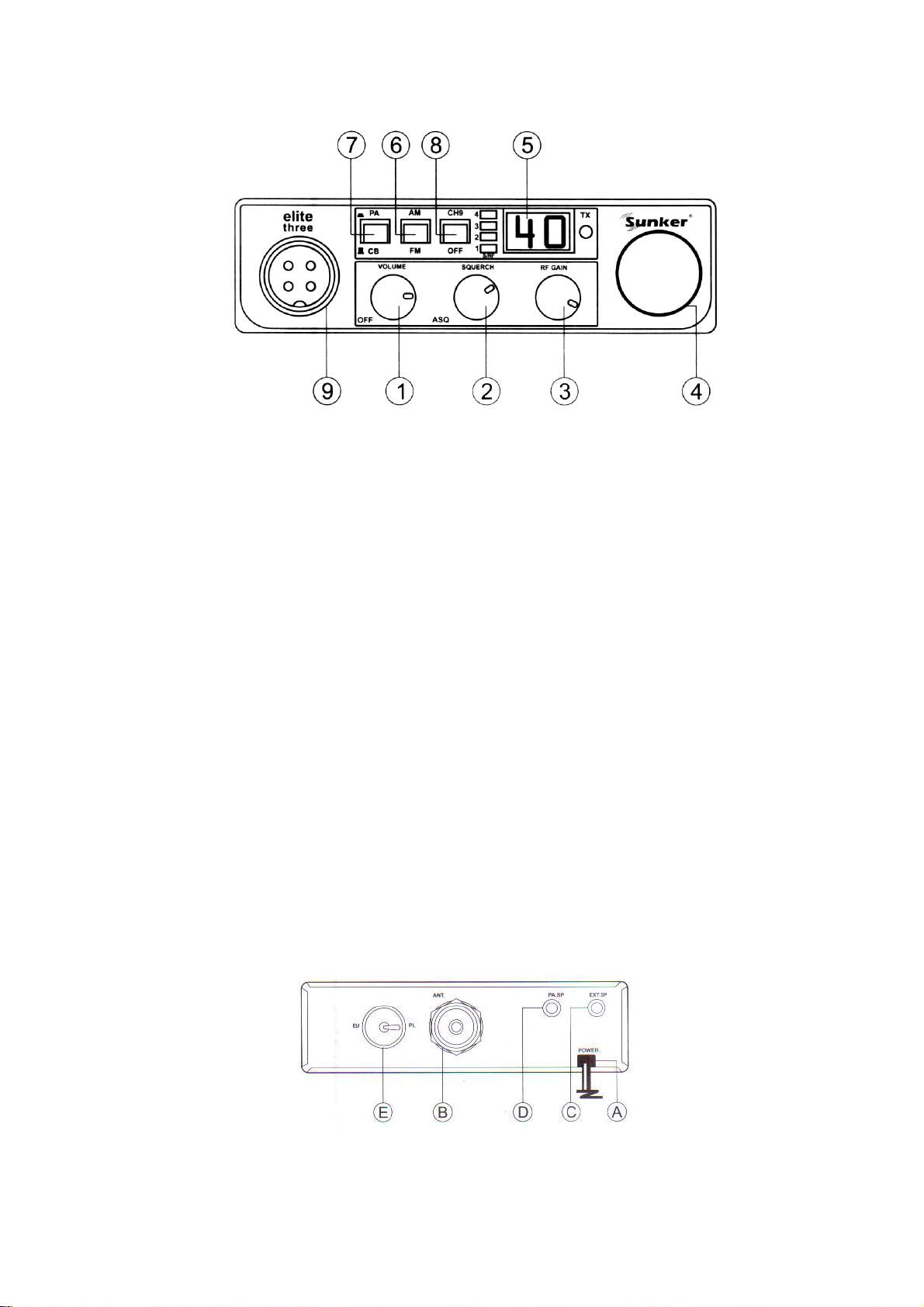

PANOUL FRONTAL

1. Volum + întrerupător CB - ON / OFF - VOLUM

Setarea acestei butonul în poziţia extremă stânga (de blocare) opreşte radio-ul CB. Acest buton
ajustează volumul de primire.

2. Squelch - Squelch

a) Acest buton de blocare a zgomotului permite ascultarea confortabilă, deoarece suprima
zgomotul auzit între transmisiile altor staţii. Rotiţi butonul de Squelch sensul acelor de ceasornic,
până la punctul unde zgomotul auzit de la difuzor se intrerupe. Atunci când este fixat în poziţia de
extrema dreapta se vor auzi numai staţiile cu emisie puternica (sau mai apropiate).
b) ASC - autoblocaj - rotind potenţiometrul 2 în poziţia ASC face caracteristica Squelch automata.

3. Sensibilitate receptor (atenuator de zgomot) - RF GAIN
Buton de ajustare fina care permite reglarea sensibilitatii receptorului. Pentru comunicarea pe
distanţe lungi trebuie să fie setat la maxim. Dacă lucraţi în zone cu multe statii CB, atenuatorul de
zgomot ajută la evitarea interferenţei cu staţiile apropiate cu emisie puternica

4. Setare canale (1 - 40) - utilizat pentru a schimba canalul.
Schimbarea canalului se obţine prin rotirea butonului. Canalul de lucru este afişat pe ecran si este
situat pe partea din faţă a aparatului de radio.

5. Afisaj - afisajul este situat pe partea din faţă a radio-ului CB si informează despre canalul
curent de lucru (4 LED-uri).

6. Comutator FM / AM – schimbare modulatie intre AM si FM.

7. Comutator mod radio PA / CB – comutator pe difuzorul extern (daca este montat)

8. Comutator CH19 - După apăsarea acestui comutator, canalul radio este trecut la canalul 19,

indiferent de butonul de control pentru a schimba canalele (4). Pentru a reveni la ultimul canal
folosit acest comutator trebuie setat pe OFF.

9. Microfon (cu 4 pini)

10. Buton PIT de pe microfon.

Pentru emisie apăsaţi butonul de pe microfon, pentru receptie eliberaţi butonul.

PANOUL DIN SPATE

A – Alimentare 13.8 V DC
B - Slot de intrare antenă.
C - EXT.SP - jack pentru conectarea unui difuzor suplimentar. Cand difuzorul extern este conectat,

difuzorul incorporat va fi dezactivat.
D - PA.SP: Acest port este folosit pentru conectarea unui difuzor PA (public address), în aceasta mufa

5

se poate conecta la un difuzor de 8 ohm, putere 4W sau mai mare.

E – Comutator norma PL / EU.
TABEL FRECVENTE

CANAL FRECVENTA CANAL CANAL FRECVENTA CANAL

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20

EU PL PL EU PL

26.965 MHz 26.960MHz

26.975 MHz 26.970MHz

26.985 MHz 26.980MHz

27.005 MHz 27.000MHz

27.015 MHz 27.010MHz

27.025 MHz 27.020MHz

27.975 MHz 27.030MHz

27.055 MHz 27.050MHz

27.065 MHz 27.060MHz

27.075 MHz 27.070MHz

27.085 MHz 27.080MHz

27.105 MHz 27.100MHz

27.115 MHz 27.110MHz

27.125 MHz 27.120MHz

27.135 MHz 27.130MHz

27.155 MHz 27.150MHz

27.165 MHz 27.160MHz

27.175 MHz 27.170MHz

27.185 MHz 27.180MHz

27.205 MHz 27.200MHz

21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

27.215 MHz 27.210MHz

27.225 MHz 27.220MHz

27.255 MHz 27.250MHz

27.235 MHz 27.230MHz

27.245 MHz 27.240MHz

27.265 MHz 27.260MHz

27.275 MHz 27.270MHz

27.285 MHz 27.280MHz

27.295 MHz 27.290MHz

27.305 MHz 27.300MHz

27.315 MHz 27.310MHz

27.325 MHz 27.320MHz

27.335 MHz 27.330MHz

27.345 MHz 27.340MHz

27.355 MHz 27.350MHz

27.365 MHz 27.360MHz

27.375 MHz 27.370MHz

27.385 MHz 27.380MHz

27.395 MHz 27.390MHz

27.405 MHz 27.400MHz

RECEPTIE SI TRANSMISIE

A. MICROFON (emisie)

Receptorul si transmitatorul sunt actionate prin comutatorul de pe microfon. Apasati
comutatorul pentru a putea transmite, eliberati pentru a putea receptiona. In timpul transmisiei,
tineti microfonul la o distanta de 5cm fata de gura si incercati sa vorbiti cat mai clar. Acest
aparat se furnizeaza cu un microfon dinamic de impedanta joasa.

B. RECEPTIA

1. Asigurati-va ca alimentarea, microfonul si antena sunt conectate corect inainte de a

merge la pasul urmator.

2. Invartiti butonul VOL in sensul acelor de ceasornic pentru a regla volumul radioului.

3. Setati butonul VOL la un nivel de ascultare convenabil.

4. Setati comutatorul pentru MOD la modul dorit.

5. Ascultati zgomotul de fond ce se aude din difuzor. Invartiti butonul SQUELCH incet in

sensul acelor de ceasornic pana cand zgomotul dispare. Functia SQ este acum
reglata corespunzator. Receptorul nu emite sunet pana cand nu se receptioneaza
semnal. Nu mariti comanda foarte mult, in caz contrar semnalele mai slabe nu vor fi
auzite.

6. Setati comutatorul selectorului pentru CANAL pe canalul dorit.

C. METODA DE TRANSMISIE

1. Selectati canalul dorit pentru transmisie.

2. In cazul in care canalul este receptionat corespunzator, eliberati comutatorul de pe

microfon si vorbiti cat mai clar.

INTRETINERE SI REGLARE

In cazul aparitiei unor avarii, inlocuiti componentele doar cu altele identice.

NOTA

In cazul in care aparatul nu functioneaza asa cum
este descris in sectiunile FUNCTIONARE si
INTRETINERE SI REGLARE, cititi instructiunile de
functionare pentru a va asigura ca sunt urmate
procedurile corecte.

REGULI DE URMAT

6

1. Nu aveti voie sa purtati o conversatie cu o alta statie mai mult de 5 minute odata fara a face
cel putin un minut pauza, pentru a permite si altor persoane sa foloseasca canalul.

2. Nu aveti voie sa ocupati canalul prin marirea ilegala a puterii transmitatorului, sau utilizarea
unor antene mult prea inalte.

3. Nu aveti voie sa folositi aparatul pentru promovarea de activitati ilegale.

4. Nu aveti voie sa folositi un limbaj vulgar.

5. Nu puteti asculta muzica in aparatul de emisie-receptie.

6. Nu aveti voie sa folositi aparatul pentru a oferi servicii comerciale.

IN CE MOD VA POATE FOLOSI APARATUL CB

1. Va avertizeaza inainte cu privire la blocajele de trafic.

2. Furnizeaza informatii meteorologice si rutiere.

3. Ofera ajutor in mod rapid in caz de urgenta sau defectiune.

4. Va sugereaza locuri potrivite pentru cazare si mancare.

5. Va face calatoriile lungi mai interesante si va ajuta sa va mentineti treaz la volan.

6. Va ofera o legatura directa cu locul de munca sau domiciliul dumneavoastra.

7. Va lega prietenii pentru dumneavoastra in timpul calatoriei.

8. Va furnizeaza „informatii cu caracter local” pentru a putea gasi destinatia la care doriti sa

ajungeti.

9. Ajuta ofiterii de circulatie in privinta raportarii conducatorilor auto aflati in stare de ebrietate si
imprudenti.

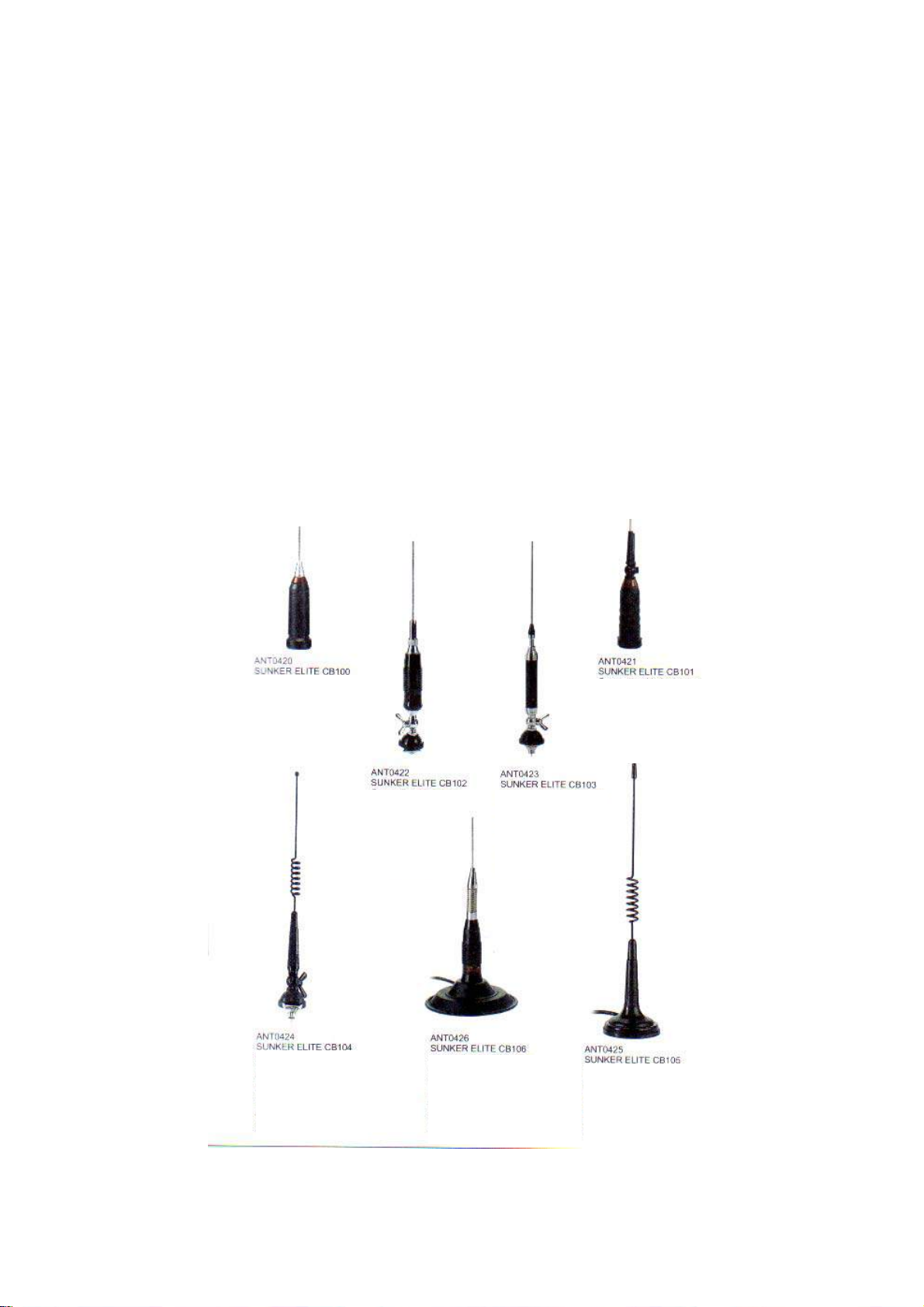

ANTENE CB SUNKER ELITE

7

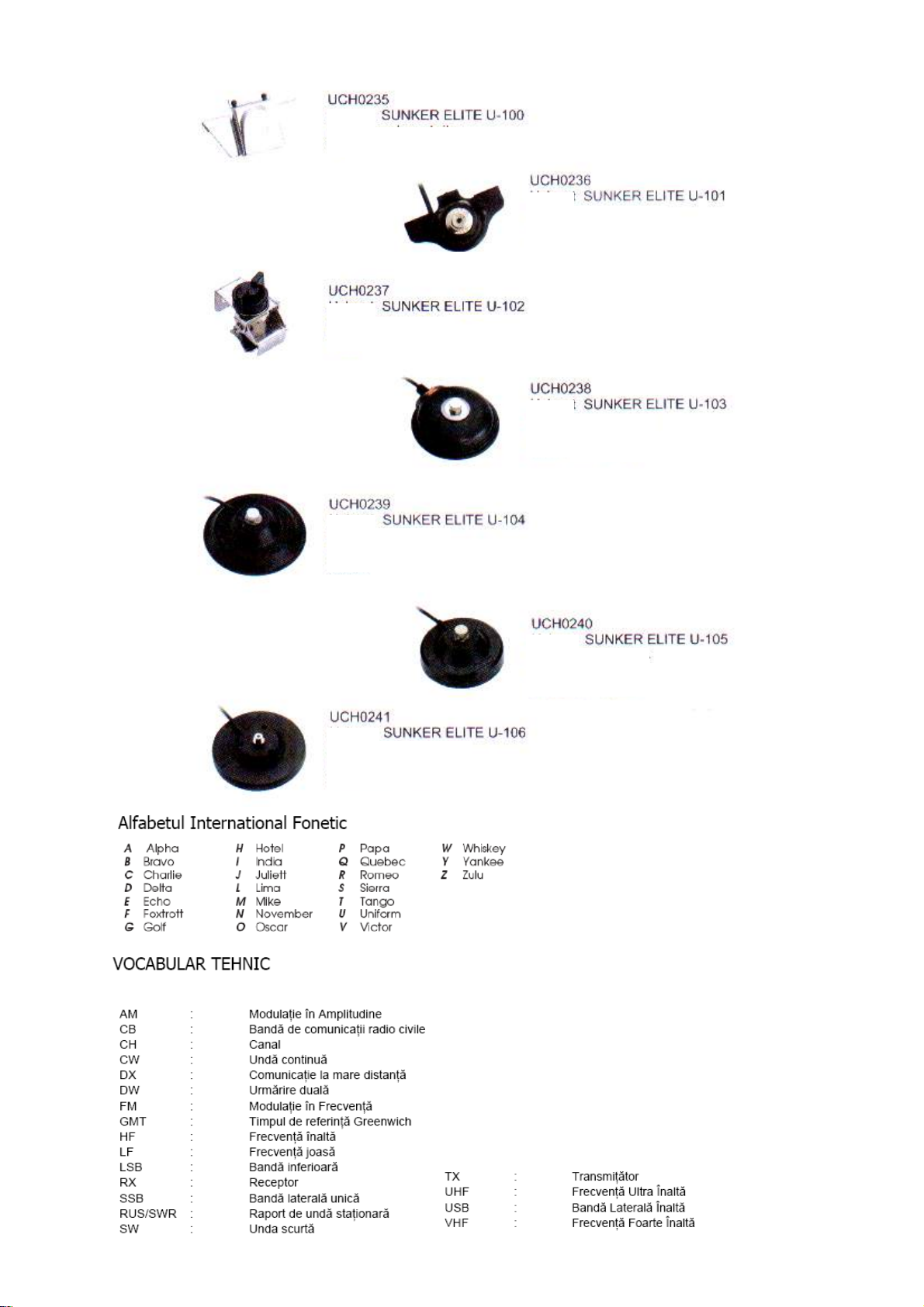

ACCESORII PENTRU ANTENE (suporti)

8
