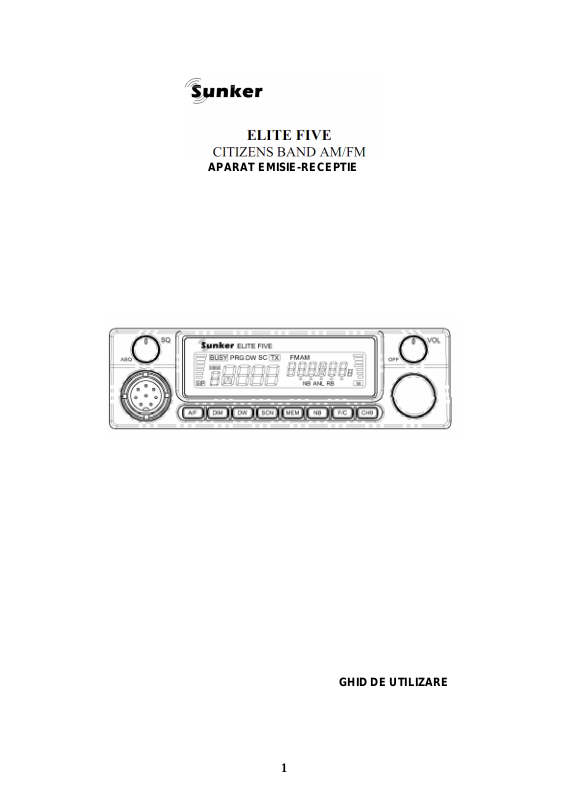

Page 1

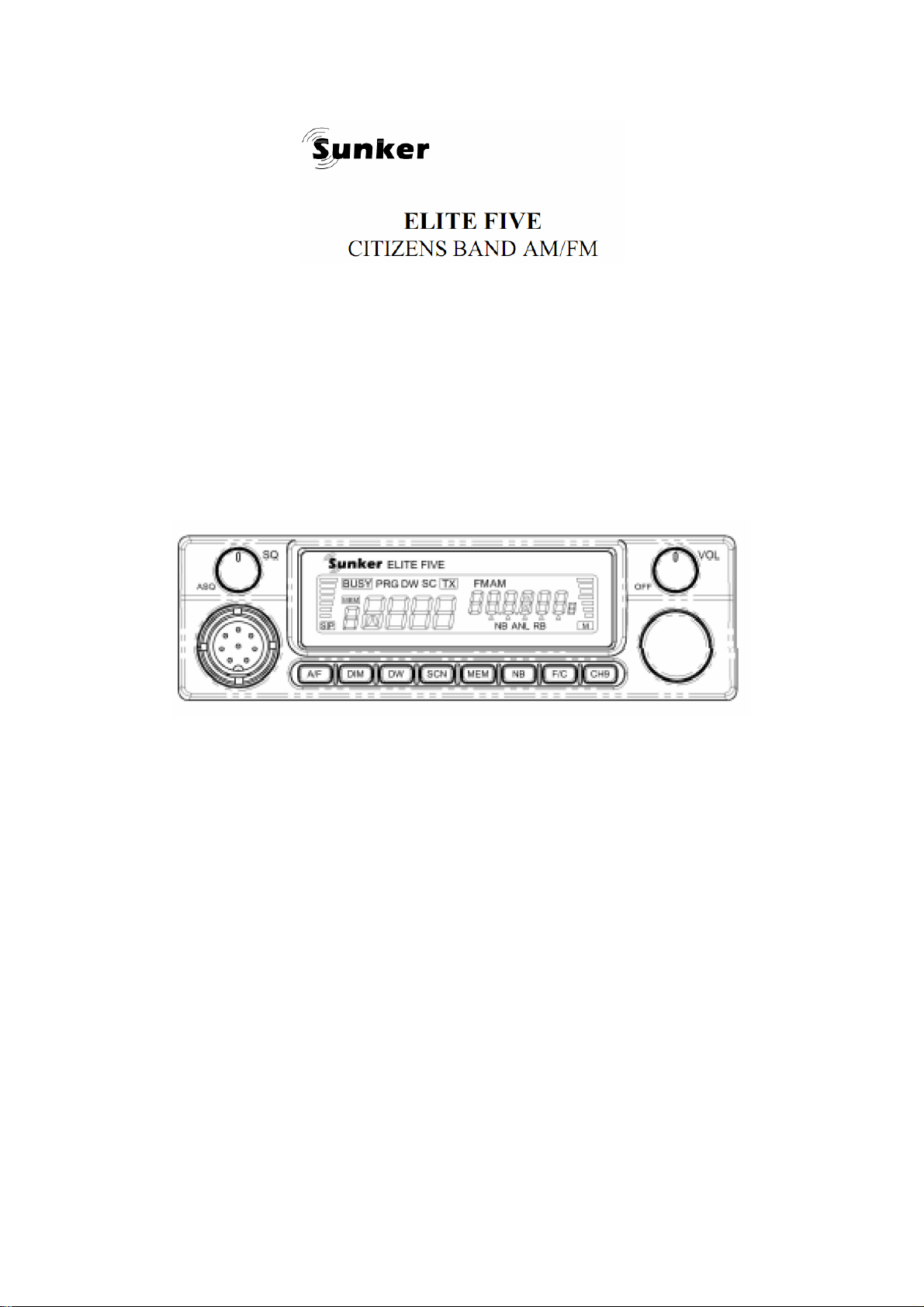

APARAT EMISIE-RECEPTIE
GHID DE UTILIZARE
1
Page 2
CONTINUT
SPECIFICATII............................................................................................................... 3
INSTALARE.................................................................................................................. 3
Amplasare..................................................................................................................... 3
Montarea aparatului ..................................................................................................... 3
Inteferente ................................................................................................................... 4
Antena.......................................................................................................................... 4
Reglarea antenei.......................................................................................................... 4
Difuzor extern............................................................................................................... 5
FUNCTIONARE........................................................................................................... 5
Panoul frontal............................................................................................................... 5

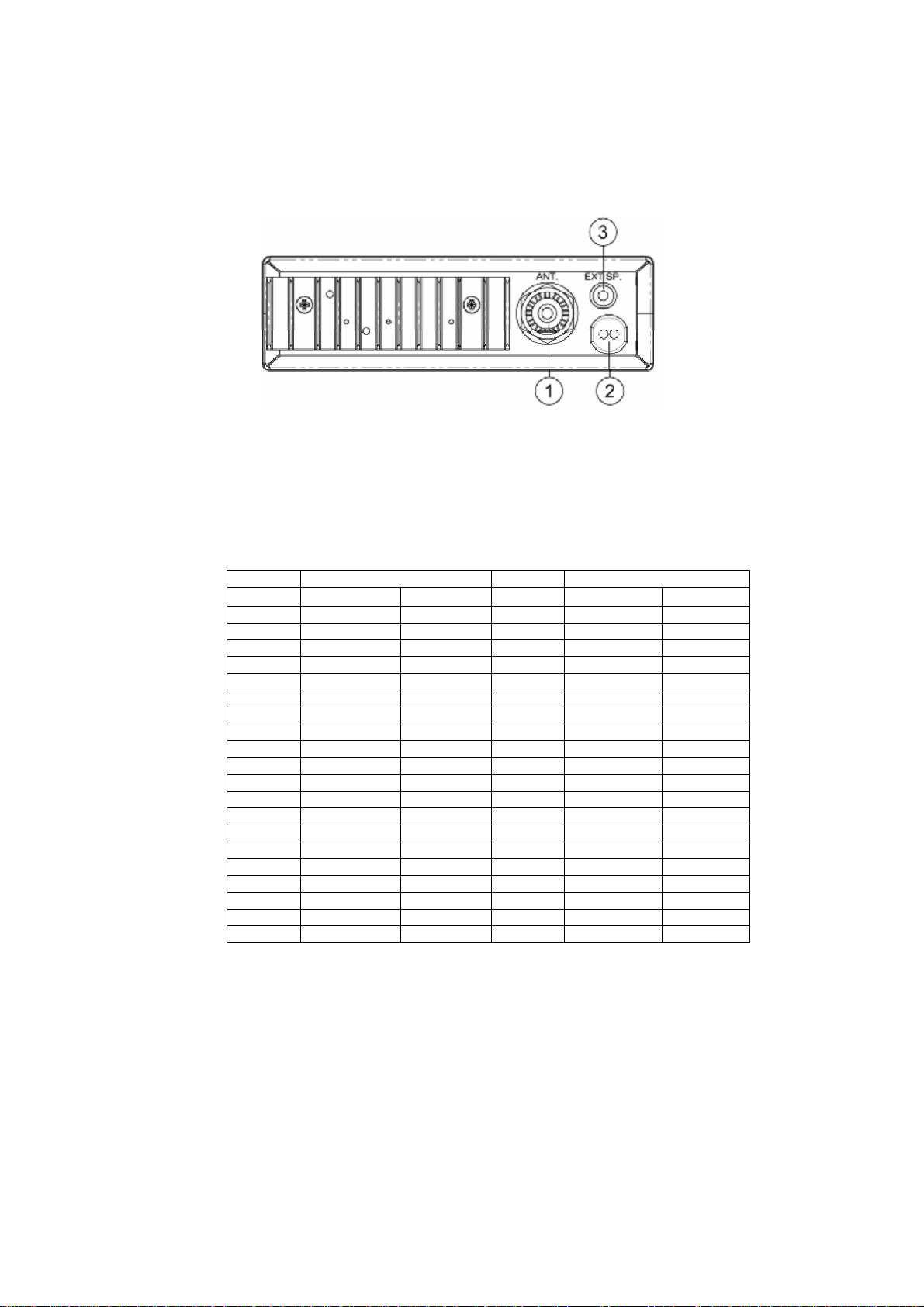

Panoul din spate.......................................................................................................... 7
Tabel frecvente ........................................................................................................... 7
Receptie si transmisie.................................................................................................. 7

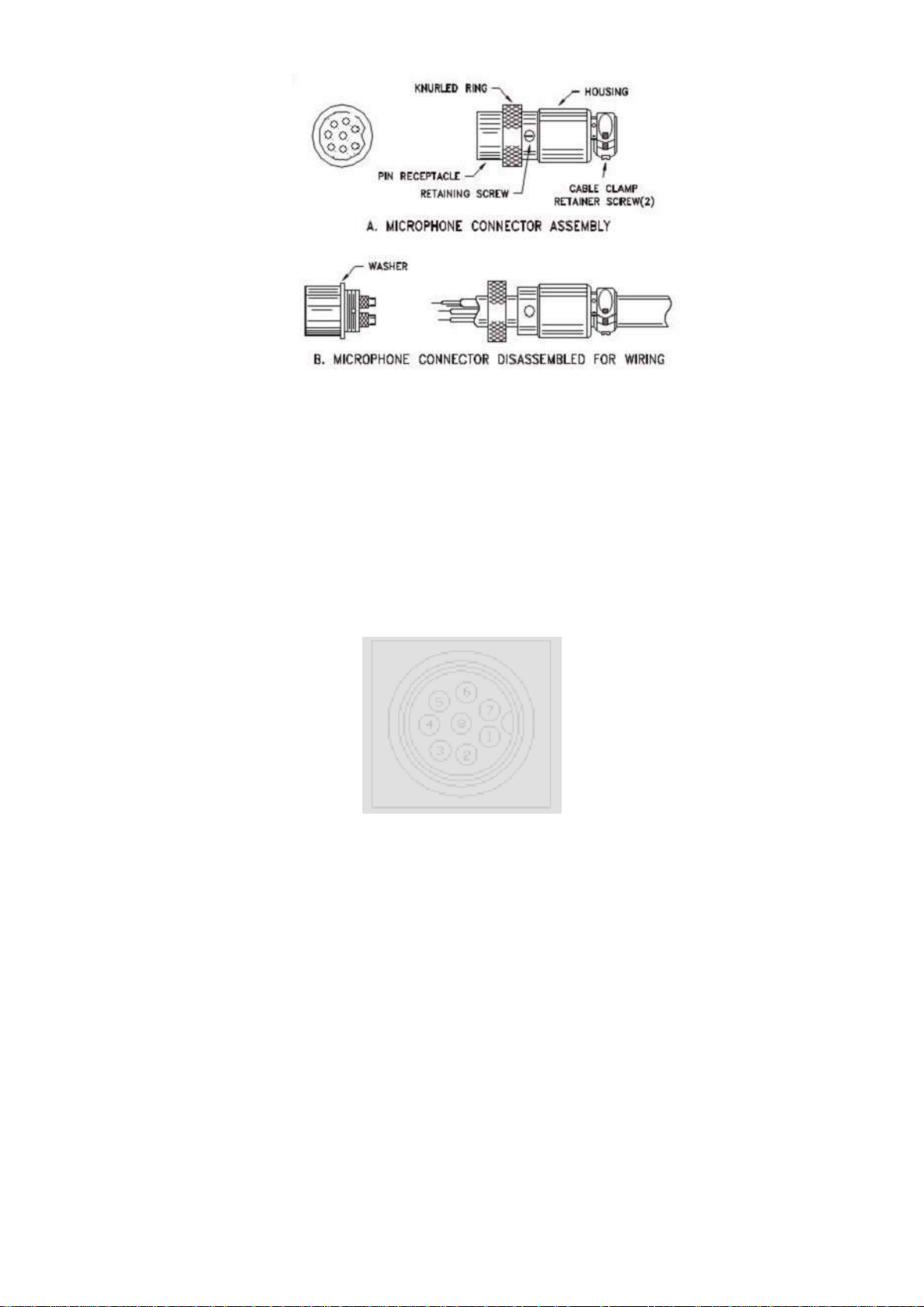

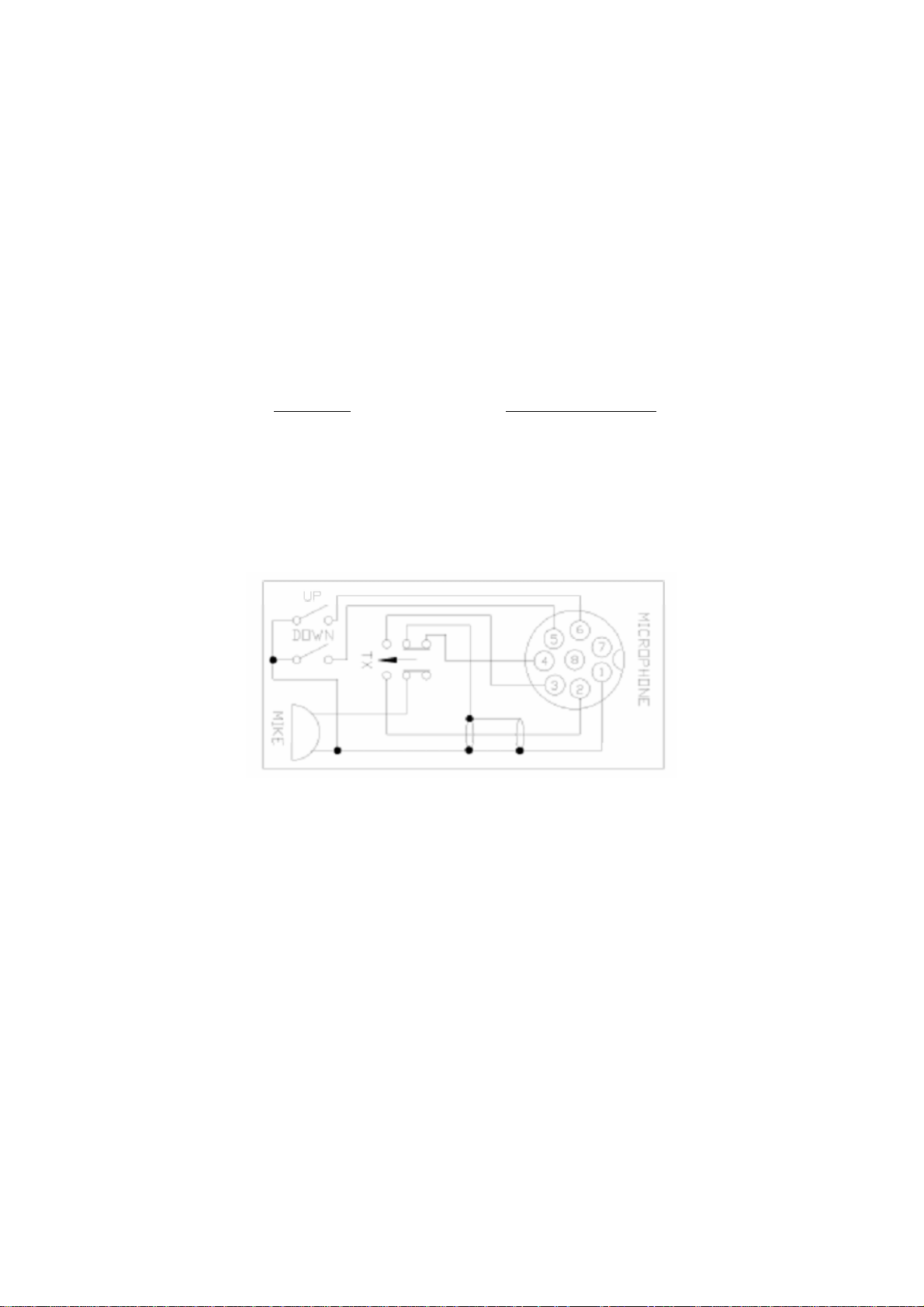

Alegere microfon si instalare........................................................................................ 8
Intretinere si reglare...................................................................................................... 10
Reguli de urmat............................................................................................................. 10
In ce mod va poate folosi aparatul CB........................................................................... 10
2
Page 3
SPECIFICATII
GENERALE
Model ELITE FIVE
Canale 40
Domeniu de frecventa PL(26.965 - 27.405 Mhz)
(26.960 - 27.400 Mhz)
Emisie AM/FM
Control frecventa Bucla (PLL)
Stabilitatea frecventei 0.001%
Gama temperaturilor -30ºC +50ºC
Impedanta antena 50Ω
Conector antena standard SO-239
Tensiune de alimentare 13.8V DC
Dimensiuni 190(W) x 120(D) x 31(H) mm
Greutate 1kg.
TRANSMITATOR
Putere iesire RF FM: 1W, AM: 4W
Emisie gresita mai mult de -60dB
Distorsiune Audio <10%
Raspuns in frecventa 300 la 2500Hz
Microfon cu condensator
RECEPTOR
Sensibilitate AM: 0.5uV pt. 10dB SINAD
FM: 0.5uV pt. 20dB SINAD
Sensibilitate reglaj silentios: <0.5uV
Rejectie frecventa imagine mai mult de 60dB
AGC 100mV pt. 10dB variatie la iesirea audio
Putere iesire audio 3W @ 10% distorsiune
Raspuns in frecventa 300 Hz ... 2500Hz
(SPECIFICATIILE POT FI SUPUSE MODIFICARILOR FARA O INSTIINTARE PREALABILA)
INSTALARE
AMPLASARE
Inainte de a incepe instalarea trebuie sa va ganditi unde doriti sa asezati aparatul si suportul
microfonului. Alegeti locatia convenabila si in acelasi timp aveti grija sa nu impiedice soferul sau
ceilalti pasageri. Aparatul se monteaza de obicei in panoul de bord cu suportul microfonului asezat
langa.
MONTAREA APARATULUI
Aparatul este dotat cu o placa de fixare universala. Cand instalati suportul si aparatul radio in
masina, asigurati-va ca sunt rezistente din punct de vedere mecanic. Asigurati o conexiune electrica
buna la sasiul masinii. Procedati dupa cum urmeaza pentru a monta aparatul:
1. Dupa ce ati ales locatia cea mai convenabila din masina, tineti aparatul cu placa de fixare in
locatia dorita. In cazul in care nimic nu va impiedica instalarea in pozitia dorita (cabluri
electrice in spatele placii de fixare, etc), scoateti suruburile de fixare. Inainte de efectuarea
gaurilor, asigurati-va ca nimic nu va impiedica instalarea surub urilor de fixare.
2. Conectati mufa cablului de antena la priza standard de pe panoul din spate. Majoritatea
antenelor aparatelor de emisie-receptie au la capat o mufa PL-259.
3. Conectati cablul de alimentare de culoare rosie DC (cu siguranta) la +13.8V DC. Acest cablu
este conectat la panoul din spate. La instalarea in masina, alimentarea +13.8V DC se obtine
de obicei de pe pozitia accesorii a contactului. Acest lucru va ajuta la prevenirea lasarii in
3
Page 4
functiune cand soferul coboara din masina si motorul este oprit. Localizati acest cablu
urmarind cablul de alimentare de la receptorul AM la masina.
4. Conectati cablul de culoare neagra la sasiul masinii. Puteti folosi orice locatie cu contact
electric corespunzator (indepartati vopseaua mai intai).
5. Montati suportul microfonului pe partea dreapta a aparatului, folosind cele doua suruburi din
dotare. La montarea in masina, asezati suportul sub panoul de bord astfel incat microfonul sa
fie usor accesibil.
INTERFERENTE
Folosirea unui receptor cu semnale de receptie slabe este in mod normal limitata de prezenta
bruiajului electric. Sursa principala de zgomot la instalarea in masina provine de la alternator si de la
sistemul de aprindere al masinii. Conform conditiilor de functionare, cand nivelul semnalului este cel
corespunzator, zgomotul de fond nu prezinta o problema grava. In plus, cand semnale foarte slabe se
receptioneaza, aparatul poate fi actionat chiar daca motorul este oprit. Aparatul necesita foarte putin
curent, prin urmare nu va descarca rapid bateria masinii.
Chiar daca aparatul are comenzi ANL si NB, in anumite cazuri de instalare, interferentele la
contact pot fi destul de puternice incat sa faca comunicarea imposibila. Zgomotul electric poate
proveni de la surse diferite. Exista mai multe posibilitati, intrucat difera variantele constructive ale
vehiculelor si necesita diferite solutii de reducere a zgomotului.
ANTENA
O antena polarizata vertical, de un sfert de lungime de unda, furnizeaza functionarea cea mai fiabila.
Antenele mai scurte sunt mai atractive, mai compacte si mai potrivite pentru utilizare acolo unde
distanta maxima de acoperire nu este neaparat necesara sa fie atinsa. In plus, nu prezinta probleme
de rezistenta la vant puternic pe care le are o antena de un sfert de lungime de unda.
Antenele mobile utilizeaza corpul metalic al masinii ca si plan de proiectie orizontala. Cand
este montat in coltul masinii, undele sunt directionale, in aceeasi directie cu caroseria masinii. Pentru
scopuri practice, totusi, radiatia nu este directionala. Caracteristica directionala neinsemnata va fi
observata doar la distante maxime. Aparatul de emisie-receptie este dotat cu un conector standard de
antena (de tip SO-239) pentru o conectare mai usoara la capatul unui terminal PL-259.
Daca aparatul nu este montat pe o suprafata de metal, este nevoie sa legati un cablu de masa
separat de la aparat la sasiul masinii. In cazul instalarii pe o barca, aparatul nu va functiona la
eficienta maxima fara o placa de baza, numai daca ambarcatiunea nu are un fuzelaj de metal.
REGLAREA ANTENEI
De vreme ce exista o varietate atat de larga de antene cu suport si mobile, aceasta sectiune
va fi destinata exclusiv tipurilor de antene mobile reglabile.
Deoarece lungimea antenei este strans legata de frecventa postului, trebuie reglata pentru a
rezona optim cu toate canalele aparatului. Canalul 1 necesita o antena mai lunga decat Canalul 40
deoarece frecventa de functionare e mai joasa.
Datorita metodelor variate de reglare a antenelor pentru un raport corespunzator am ales ceea
ce am considerat noi a fi metoda optima:
A. Antena cu suruburi de reglare
1. Incepeti prin a desface antena si a strange putin surubul de reglare astfel incat antena sa
poata fi usor miscata cu degetul pentru o reglare facila.
2. Setati aparatul pe Canalul 20. Apasati butonul PTT (pentru a putea vorbi) si loviti antena
(pentru a o face mai scurta). Aparatul de masura al raportului de amplitudine al undelor
stationare va indica un rezultat mai mic la fiecare lovire a antenei. Continuand sa scurtati
antena, veti observa ca rezultatul va atinge un punct minim si va incepe sa creasca din nou.
Acest lucru indica faptul ca ati trecut de punctul optim pentru Canalul 20. (adica punctul de
minim este pozitia optima)
Extindeti putin antena si urmati inca o data metoda mai sus mentionata. Cand punctul minim a fost
atins, schimbati pe Canalul 1 si apoi pe Canalul 40 si comparati rezultatele S.W.R. Ar trebui sa fie
aproape egale.
4
Page 5
NOTA
Setarea corecta se obtine cand SWR este < 1.5 si
cand rezultatele sunt aceleasi atat pentru Canalul 1
cat si pentru Canalul 40.
B. Antenele trebuie sa fie scurtate la lungimea corecta
1. Urmati metoda mai sus mentionata dar, reglati lungimea prin reducerea cu cate 1/8” din
lungimea antenei pana cand obtineti lungimea optima.
2. Aveti grija sa nu taiati prea mult o singura data, intrucat o data taiata, atena nu mai poate fi
lungita.
3. Scripetele/aripa este usor taiata prin umplerea unui canal imprejur si ruperea acelei piese cu
clestele.
In cazul in care intampinati dificultati in reglarea antenei, verificati urmatoarele:
a. Toate usile trebuie inchise in momentul in care reglati antena.
b. Asigurati-va ca antena are pamantare.
c. Verificati cablul coaxial (la montarea in masina poate fi ciupit sau rupt).
d. Incercati sa gasiti un alt loc de instalare in masina (luand in considerare modelul de iradiere
dorit).
e. Antena este pozitio nata vertical?
f. Incercati o alta locatie din apropierea dumneavoastra. In timpul reglarii, stati la distanta de
obiectele mari de metal (stalpi metalici mari, garduri, etc)
NOTA
Aparatul va functiona cu un SWR de 2 la 1 si va
maxim 5 minute in conditiile de functionare stabilite.
DIFUZOR EXTERN
Mufa difuzorului extern (EXT SP.) de pe panoul din spate este folosita pentru monitorizarea
receptiei. Difuzorul extern ar trebui sa aiba o impedanta de 8Ω si sa aibe cel putin 4 W. Cand
difuzorul extern conectat, difuzorul intern este dezactivat.
FUNCTIONARE

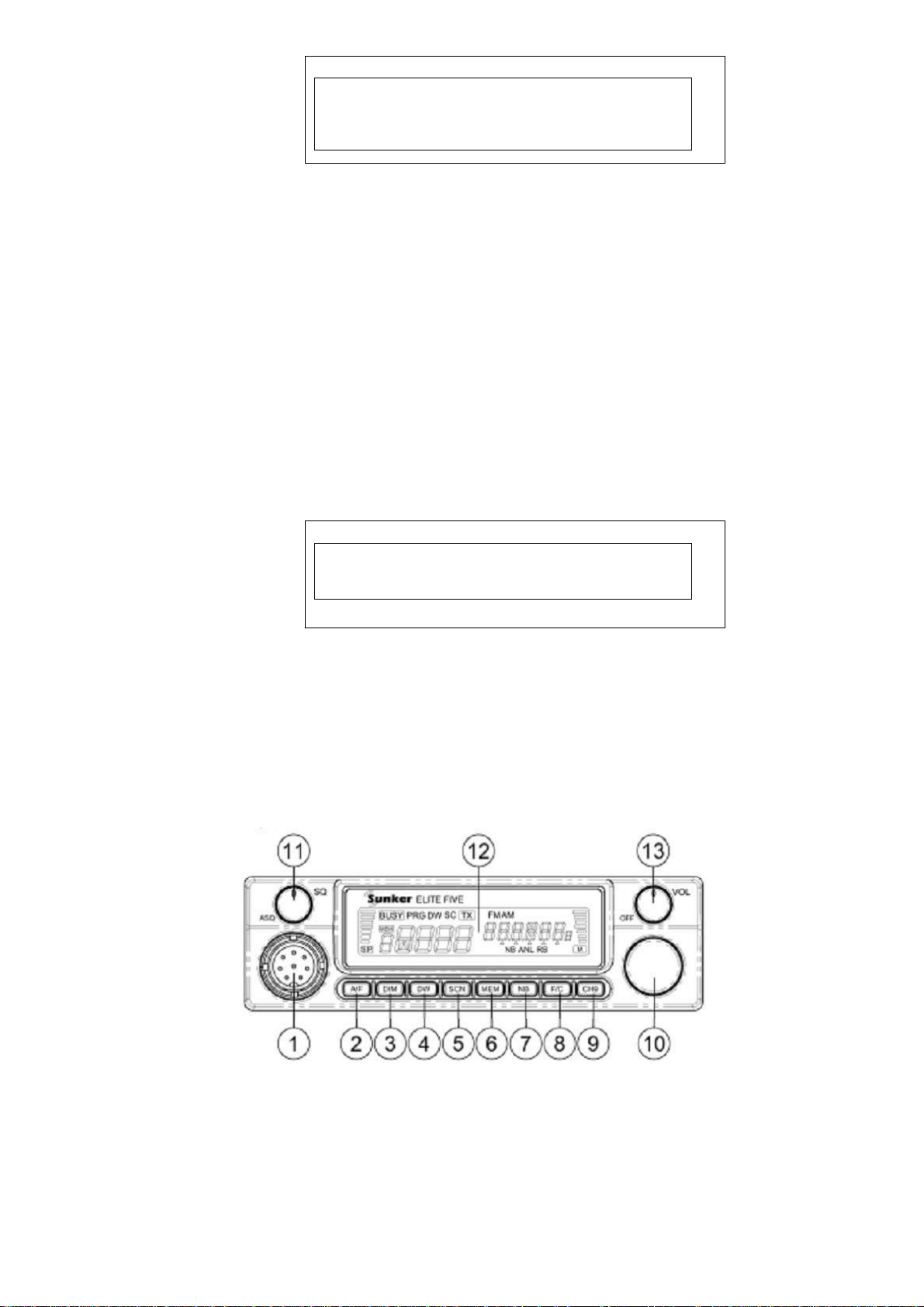

PANOUL FRONTAL
1. MUFA MICROFON: Folosita pentru conectarea microfonului.
2. BUTON MOD (A/F): Acest buton va permite sa alegeti unul dintre modurile de
functionare: AM sau FM.
3. COMUTATOR REGLAJ ILUMINARE (DIM): Folosit pentru a regla luminozitatea
afisajului sau – pentru a seta culoarea dorita de dumneavoastra ca iluminare a
ecranului.
Reglarea luminozitatii ecranului
5
Page 6
Apasati butonul DIM pentru a regla iluminarea ecranului in sase trepte diferite (100% -
70%- 40%-20%-10%-0%).
Setarea culorii iluminarii ecranului
Apasati si tineti apasat butonul DIM pentru 2 secunde si veti putea auzi un beep.
Puteti alege acum culoare dorita prin rotirea selectorului de canale (#10) sau prin apasarea
butonului SUS/JOS de pe microfon. Puteti alege intre culorile verde, albastru, rosu, mov,
galben, albastru deschis, alb, sau puteti alege modul auto-loop. Apasati butonul MEM (#6)
pentru confirmarea setarii. In cazul in care nu apasati butonul MEM pentru confirmare, setarea
va disparea automat in 20 de secunde. In timpul setarii, puteti apasa orice buton cu exceptia
butonului DIM/MEM, SUS/JOS, pentru a anula setarea. Pe modul auto-loop, cele 7 culori
diferite se vor schimba la fiecare 3 secunde.
4. BUTON SUPRAVEGHERE DUBLA (DW): Aceasta functie va permite sa controlati 2
canale diferite in acelasi timp. Puteti controla un al doilea canal si cand se receptioneaza
semnal la al doilea canal, conversatia de pe primul canal este intrerupta automat si receptorul
se va comuta pe cel de al doilea canal. Supravegherea/comanda porneste din nou la 3
secunde dupa oprirea semnalului.
Pentru activarea ceasului dublu:
- Apasati si tineti apasat butonul DW timp de 2 secunde, selectati canalul pe
care doriti sa-l actionati folosind selectorul pentru canale sau butoanele
SUS/JOS micfrofonului apoi apasati butonul MEM pentru confirmare.
Pentru oprirea functionarii in acest mod, apasati butonul DW.
Functionarea va reveni la canalul pe care este setat butonul CH.
5. BUTONUL SCAN (SCN) : Acest buton este folosit pentru selectarea mai multor
canale canale programate. In timpul scanarii, radioul va scana fiecare canal in cautarea unui
semnal si se va opri la acel canal pe care se receptioneaza semnal.
Pentru activarea scanarii:
Apasati butonul SCAN. Scanner-ul va cauta canalele; se va opri de fiecare data cand gaseste
un canal cu semnal prezent.
Pentru a opri scanarea, apasati butonul SCAN.
Functionarea va reveni la canalul pe care este setat butonul CH.
6. BUTONUL MEMORARE (MEM): Acest buton se foloseste la programarea a pana la
16 frecvente, memorate de la 0 la F.
Pentru a programa o frecventa in memorie:
Apasati si tineti apasat butonul MEM timp de 2 secunde, (butonul
afisajului LCD va lumina, iar optiunea PRG se va aprinde). Folositi selectorul CH sau butoanele
SUS/JOS de pe microfon pentru a selecta posturile pe care doriti sa le memorati si apasati butonul
MEM pentru confirmare.
- Repetati metoda de mai sus pentru programarea altor posturi. Cu fiecare
apasare a butonului MEM locatia memoriei va avansa cu un pas de la „0” la
„F”.
- Pentru a sterge o frecventa din memorie:
Apasati butonul MEM. Folositi selectorul CH sau butoanele SUS/JOS ale
microfonului pentru a selecta postul pe care doriti sa-l stergeti si apasati butonul
NB pentru confirmare.
7. BUTONUL NB (NB) : Acest buton va permite sa selectati una dintre urmatoarele
functii: NB, ANL, NB + ANL, si OFF. Functia NB este foarte eficienta in eliminarea bruiajelor repetate
cum ar fi interferentele la contact. Functia ANL (limitatare automata a zgomotelor) reduce de
asemenea bruiajele receptorului audio. Cand apasati pozitiile NB + ANL, ambele functii sunt activate.
Cand apasati pozitia OFF, functiile NB si ANL sunt oprite.
8. COMUTATOR FRECVENTA/CEAS (F/C) : Acest buton va permite sa selectati unul
dintre urmatoarele moduri: Frecventa sau Ceas. Cand aparatul este setat pe modul frecventei, afisajul
LCD va indica frecventa canalului selectat. Apasati si tineti apasat butonul F/C timp de 2 secunde
pentru a accesa modul Ceasului, optiunea A00: 00 va lumina. Folositi butoanele SUS/JOS pentru a
seta ora, minutele, sau OFF, si apasati butonul MENIU pentru confirmare.
9. BUTON CANAL 9 (CH9) : Acest buton va permite acces imediat la canalul 9.
10. SELECTOR CANAL: Aceasta comanda este folosita pentru a selecta canal de
transmisie si receptie dorit.
11. COMANDA AQL/ REGLAJ SILENTIOS: Aces t buton este folosit pentru a alege una
dintre functii: AQL (reglaj silentios auto) sau Reglaj silentios. Reglajul silentios indepartea za zgomotele
de fond ce pot fi auzite din difuzor, care pot fi deranjante daca nu se receptioneaza transmisii prin
receptor. Pentru a folosi aceasta carcateristica, rotiti butonul in sens invers acelor de ceasornic si apoi
incet in sensul acelor de ceasornic pana cand zgomotul de fond nu se mai aude. O rotatie aditionala
va mari nivelul pragului pe care un semnal trebuie sa-l treaca pentru a putea fi auzit. Doar semnalele
puternice vor fi auzite la o setare maxima in sensul acelor de ceasornic. Functia AQL opreste
din partea stanga a
6
Page 7
transmisiile slabe si bruiajele nedorite datorate suprafetelor de teren si conditiilor, reduce usor
intervalul maxim la care semnalele pot fi auzite.
12. AFISAJ LCD: Afisajul LCD.
13. VOLUM PORNIT/OPRIT : Acest buton controleaza volumul si pornirea radioului.
Pentru a porni radioul, invartiti butonul in sensul acelor de ceasornic. Rotirea suplimentara a butonului
va mari volumul receptorului.
PANOUL DIN SPATE
1. ANTENA : La aceasta mufa se va utiliza un cablu coaxial de 50Ω cu o priza de tipul PL-259.
2. ALIMENTARE DC: Alimentarea de 13.8V DC cu siguranta incorporata. Cablul de alimentare
prevazut are un cablu de culoare neagra si unul rosu. Cablul negru se conecteaza la
polaritatea negativa (masa) si cablul rosu la cea pozitiva.
3. EXT.SP: Mufa difuzor extern de la 4 pana la 8Ω (difuzor extern de 5W recomandat). Cand
difuzorul extern este conectat la aceasta mufa, difuzorul incorporat va fi dezactivat.
TABEL FRECVENTE
CANAL FRECVENTA CANAL CANAL FRECVENTA CANAL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
EU PL PL EU PL
26.965 MHz 26.960MHz
26.975 MHz 26.970MHz
26.985 MHz 26.980MHz
27.005 MHz 27.000MHz
27.015 MHz 27.010MHz
27.025 MHz 27.020MHz
27.975 MHz 27.030MHz
27.055 MHz 27.050MHz
27.065 MHz 27.060MHz
27.075 MHz 27.070MHz
27.085 MHz 27.080MHz
27.105 MHz 27.100MHz
27.115 MHz 27.110MHz
27.125 MHz 27.120MHz
27.135 MHz 27.130MHz
27.155 MHz 27.150MHz
27.165 MHz 27.160MHz
27.175 MHz 27.170MHz
27.185 MHz 27.180MHz
27.205 MHz 27.200MHz
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
27.215 MHz 27.210MHz
27.225 MHz 27.220MHz
27.255 MHz 27.250MHz
27.235 MHz 27.230MHz
27.245 MHz 27.240MHz
27.265 MHz 27.260MHz
27.275 MHz 27.270MHz
27.285 MHz 27.280MHz
27.295 MHz 27.290MHz
27.305 MHz 27.300MHz
27.315 MHz 27.310MHz
27.325 MHz 27.320MHz
27.335 MHz 27.330MHz
27.345 MHz 27.340MHz
27.355 MHz 27.350MHz
27.365 MHz 27.360MHz
27.375 MHz 27.370MHz
27.385 MHz 27.380MHz
27.395 MHz 27.390MHz
27.405 MHz 27.400MHz
RECEPTIE SI TRANSMISIE
A. MICROFON (emisie)
Receptorul si transmitatorul sunt actionate prin comutatorul de pe microfon. Apasati
comutatorul pentru a putea transmite, eliberati pentru a putea receptiona. In timpul transmisiei,
tineti microfonul la o distanta de 5cm fata de gura si incercati sa vorbiti cat mai clar. Acest
aparat se furnizeaza cu un microfon dinamic de impedanta joasa.
B. RECEPTIA
1. Asigurati-va ca alimentarea, microfonul si antena sunt conectate corect inainte de a
merge la pasul urmator.
2. Invartiti butonul VOL in sensul acelo r de ceasornic pentru a regla volumul radioului.
3. Setati butonul VOL la un nivel de ascultare convenabil.
4. Setati comutatorul pentru MOD la modul dorit.
7
Page 8
5. Ascultati zgomotul de fond ce se aude din difuzor. Invartiti butonul SQ incet in sensul
acelor de ceasornic pana cand zgomotul dispare. Functia SQ este acum reglata
corespunzator. Receptorul nu emite sunet pana cand nu se receptionea za semnal. Nu
mariti comanda foarte mult, in caz contrar semnalele mai slabe nu vor fi auzite.
6. Setati comutatorul selectorului pentru CANAL pe canalul dorit.
C. METODA DE TRANSMISIE
1. Selectati canalul dorit pentru transmisie.
2. In cazul in care canalul este receptionat corespunzator, eliberati comutatorul de pe
microfon si vorbiti cat mai clar.
ALEGERE MICROFON SI INSTALARE
Pentru cele mai bune rezultate, utilizatorul trebuie sa aleaga un microfon de tip condensator.
Microfoanele trebuie sa fie dotate cu un cablu cu 4 fire. Conductorul audio si sonda ecranata utilizeaza
2 fire. Firul al treilea este pentru controlul transmisiei si al patrulea este pentru receptie.
Microfonul trebuie sa furnizeze functiile indicate in figura de mai jos.
CABLU MICROFON 6 FIRE
Numar PIN
1 Audio Ecranat
2 Sonda audio
3 Control transmisie
4 Control receptie
5 Canal jos
6 Canal sus
Sonda cablu microfon
Fig.1 Figura Microfon Aparat emisie-receptie
Daca microfonul ce urmeaza a fi folosit este prevazut fire gata pregatite pentru conectare,
trebuie conectate dupa cum urmeaza:
1. Taiati firele astfel incat sa se extinda 7/16” in spatele invelisului de protectie izolant de plastic
al cablului microfonului.
2. Toate firele trebuie taiate la aceeasi lungime. Scoateti capetele fiecarui cablu 1/8” si cositoriti
firul.
Inainte de a incepe cablarea propriu-zisa, cititi cu atentie informatiile legate de circuit si
conexiuni. Folositi o temperatura de lipire corecta necesara lipirii conexiunilor ( nu utilizati o
temperatura excesiva). Pastrati lungimea cablului expus la minim pentru a evita
scurtcircuitarea cand priza microfonului este reasamblata.
Knurled ring – inel zimtat
Housing – carcasa
Pin receptacle – receptacul pin
Retaining screw – surub retinere
Cable clamp retainer screw (2) – surub sustinere clema de strangere
A. Microphone connector assembly – montare conector microfon
Washer – saiba
B. Microphone connector disassembled for wiring – demontare conector microfon pentru
conectare
8
Page 9
Fig. 2 Conectare priza microfon
Fixarea cablului de microfon la priza din dotare, se efectueaza dupa cum urmeaza:
1. Scoateti surubul de retinere.
2. Desurubati carcasa.
3. Desfaceti suruburile de sustinere ale celor 2 cleme de strangere.
4. Introduceti cablul microfonului prin carcasa si inelul zimtat, asa cum apare in figura 2.
5. Cablurile trebuie lipite la pini asa cum apare si in tabele de cablare de mai sus. Daca aveti
la indemana o menghina sau o scula de fixare, ar trebui sa o folositi pentru a putea fixa
carcasa receptaculului in timpul lipirii, pentru ca ambele maini sa fie libere si sa efectuati
lipirea. In cazul in care nu aveti la indemana niciuna din cele doua scule, carcasa poate fi
tinuta intr-o pozitie fixa prin introducerea ei in mufa microfonului de pe panoul frontal.
Inainte de sudarea cablului, cositoriti inainte cablul receptaculului cu fiecare pin din priza.
Fig.3 Numarul pinilor din priza microfonului vazuti din spatele receptaculului
6. Asigurati-va ca, carcasa si inelul zimtat din figura 2 sunt impinse inapoi in cablul
microfonului inainte de a incepe sa lipiti.
7. Cand conexiunile sunt facute, impingeti inelul zimtat si carcasa in fata si insurubati
carcasa in portiunea cu filet in sistemul receptaculului. Observati pozitia orificiului de
trecere a surubului in carcasa prizei. Cand carcasa este complet filetata in sistemul
receptaculului, poate fi nevoie de o rotire usoara fie in sensul acelor de ceasornic sau
invers pentru a alinia orificiul surubului cu orificiul filetat in sistemul receptaculului. Cand
acestea sunt aliniate, surubul de sustinere este apoi insurubat la loc pentru a fixa carcasa.
8. Cele doua suruburi de sustinere trebuie stranse pentru a fixa carcasa pe cablul
microfonului. Daca directiile de taiere au fost atent urmate, clema de strangere va fi fixata
pe materialul izolant al cablului microfonului.
9. Dupa conectarea prizei microfonului, conectati si fixati priza microfonului in aparat.
9
Page 10
INTRETINERE SI REGLARE
In cazul aparitiei unor avarii, inlocuiti componentele doar cu altele identice.
NOTA
In cazul in care aparatul nu functioneaza asa cum
este descris in sectiunile FUNCTIONARE si
INTRETINERE SI REGLARE, cititi instructiunile de
functionare pentru a va asigura ca sunt urmate
procedurile corecte.
REGULI DE URMAT
1. Nu aveti voie sa purtati o conversatie cu o alta statie mai mult de 5 minute odata fara a face
cel putin un minut pauza, pentru a permite si altor persoane sa foloseasca canalul.
2. Nu aveti voie sa ocupati canalul prin marirea ilegala a puterii transmitatorului, sau utilizarea
unor antene mult prea inalte.
3. Nu aveti voie sa folositi apa ratul pentru promovarea de activitati ilegale.
4. Nu aveti voie sa folositi un limbaj vulgar.
5. Nu puteti asculta muzi ca in aparatul de emisie-receptie.
6. Nu aveti voie sa folositi apa ratul pentru a oferi servicii comerciale.
IN CE MOD VA POATE FOLOSI APARATUL CB
1. Va avertizeaza inainte cu p rivire la blocajele de trafic.
2. Furnizeaza informatii meteorologice si rutiere.
3. Ofera ajutor i n mod rapid in caz de urgenta sau defectiune.
4. Va sugere aza locuri potrivite pentru cazare si mancare.
5. Va face calatoriile lungi mai interesante si va ajuta sa va mentineti treaz la volan.
6. Va ofera o legatura directa cu locul de munca sau domiciliul dumneavoastra.
7. Va lega prietenii pentru du mneavoastra in timpul calatoriei.
8. Va furnizeaza „informatii cu caracter local” pentru a putea gasi destinatia la care doriti sa
ajungeti.
9. Ajuta ofiterii de circulatie in privinta raportarii conducatorilor auto aflati in stare de ebrietate si
imprudenti.
IMPORTANT
Daca aparatul este setat implicit pe norma poloneza, pentru a trece pe norma EU,
procedati in felul urmator:
- opriti radioul
- apăsaţi simultan butoanele DW + NB si porniti aparatul
Pentru a trece aparatul pe standardul polonez, procedati in felul urmator:
- opriti radioul
- apăsaţi simultan butoanele SCN + NB si porniti aparatul
10
Loading...
