PARASOL

Ampelschirm

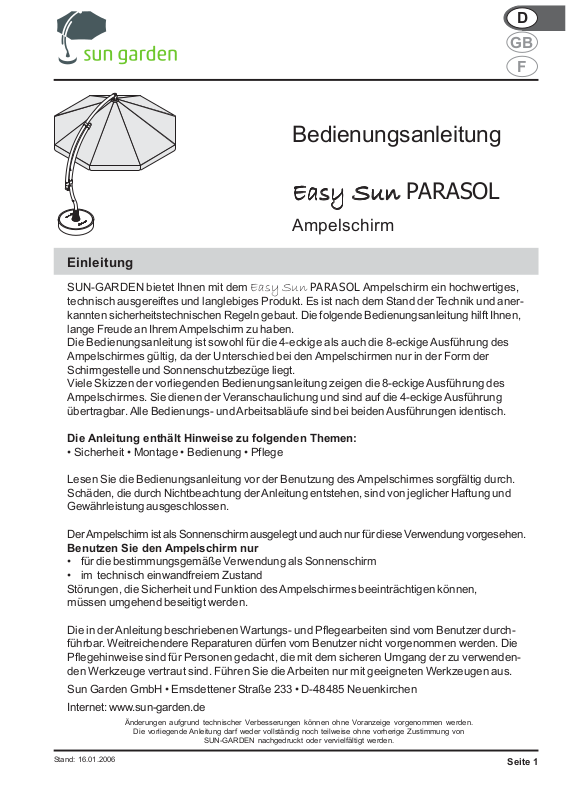

Einleitung

SUN-GARDEN bietet Ihnen mit dem Easy Sun
technisch ausgereiftes und langlebiges Produkt. Es ist nach dem Stand der Technik und aner­kannten sicherheitstechnischen Regeln gebaut. Die folgende Bedienungsanleitung hilft Ihnen,
lange Freude an Ihrem Ampelschirm zu haben.
Die Bedienungsanleitung ist sowohl für die 4-eckige als auch die 8-eckige Ausführung des
Ampelschirmes gültig, da der Unterschied bei den Ampelschirmen nur in der Form der
Schirmgestelle und Sonnenschutzbezüge liegt.
Viele Skizzen der vorliegenden Bedienungsanleitung zeigen die 8-eckige Ausführung des
Ampelschirmes. Sie dienen der Veranschaulichung und sind auf die 4-eckige Ausführung
übertragbar. Alle Bedienungs- und Arbeitsabläufe sind bei beiden Ausführungen identisch.

Die Anleitung enthält Hinweise zu folgenden Themen:

• Sicherheit • Montage • Bedienung • Pflege

PARASOL Ampelschirm ein hochwertiges,

Lesen Sie die Bedienungsanleitung vor der Benutzung des Ampelschirmes sorgfältig durch.
Schäden, die durch Nichtbeachtung der Anleitung entstehen, sind von jeglicher Haftung und
Gewährleistung ausgeschlossen.

Der Ampelschirm ist als Sonnenschirm ausgelegt und auch nur für diese Verwendung vorgesehen.

Benutzen Sie den Ampelschirm nur

• für die bestimmungsgemäße Verwendung als Sonnenschirm

• im technisch einwandfreiem Zustand
Störungen, die Sicherheit und Funktion des Ampelschirmes beeinträchtigen können,
müssen umgehend beseitigt werden.

Die in der Anleitung beschriebenen Wartungs- und Pflegearbeiten sind vom Benutzer durch­führbar. Weitreichendere Reparaturen dürfen vom Benutzer nicht vorgenommen werden. Die
Pflegehinweise sind für Personen gedacht, die mit dem sicheren Umgang der zu verwenden­den Werkzeuge vertraut sind. Führen Sie die Arbeiten nur mit geeigneten Werkzeugen aus.

Sun Garden GmbH • Emsdettener Straße 233 • D-48485 Neuenkirchen
Internet: www.sun-garden.de

Änderungen aufgrund technischer Verbesserungen können ohne Voranzeige vorgenommen werden.

Die vorliegende Anleitung darf weder vollständig noch teilweise ohne vorherige Zustimmung von

SUN-GARDEN nachgedruckt oder vervielfältigt werden.

Stand: 16.01.2006

Seite 1

INHALTSVERZEICHNIS
SICHERHEITSHINWEISE

Inhaltsverzeichnis

1.0 Sicherheitshinweise .....................2

1.1 Wichtige Symbole .............................. 2

1.2 Sicherheitshinweise ............................ 2

2.0 Lieferform und Lieferumfang .......3

3.0 Aufbau des Ampelschirmes .........4

4.0 Ausstattung ...................................5

4.1 Allgemeines ........................................ 5

4.2 Typenschild......................................... 5

4.3 Sonnenschutzbezug ........................... 5

4.4 Sonnenschirmgestell .......................... 6

4.5 Bedienelemente: die Handkurbel ......... 6

4.6 Bedienelemente: das Klemmstück ...... 6

4.7 Gleitrohranschlag ................................ 7

4.8 Bodenhülse ......................................... 7

4.9 Schutzhülle ......................................... 7

5.0 Platzbedarf des Ampelschirmes ..8

6.0 Ampelschirm aufstellen ................9

7.0 Handkurbel montieren ..................9

8.0 Bedienung des Ampelschirmes . 10

8.1 Öffnen des Sonnenschutzes ............. 10

8.2 Neigung des Ampelschirmes

einstellen ........................................... 11

8.3 Schließen des Sonnenschutzes ........ 11

8.4 Verdrehen des Sonnenschirmes

im Schirm- oder Bodenständer .......... 12

9.0 Schutzhülle aufziehen ................13

10.0 Pflege des Easy Sun Parasol

Ampelschirmes............................13

10.1 Sonnenschutzbezug reinigen ............ 13

10.2 Sonnenschutzbezug entfernen .......... 14

10.3 Sonnenschutzbezug imprägnieren .... 15

10.4 Ampelschirm reinigen ....................... 15

11.0 Lagerung .....................................15

12.0 Wartung........................................ 16

12.1 Regelmäßige Wartung ...................... 16

12.2 Jährliche Wartung ............................. 16

13.0 Service-Center /

Ersatzteilversorgung ..................17

14.0 Entsorgung.................................. 17

15.0 Technische Daten ....................... 17

16.0 Garantie ........................................18

Garantieschein .......................................... 19

1.0 Sicherheitshinweise

1.1 Wichtige Symbole

In der Anleitung sind spezielle Informationen mit folgenden Grafiken gekennzeichnet:

Achtung!

Dieses Symbol kennzeichnet Hinweise, die auf Unfall- und
Verletzungsgefahren hinweisen.

Hinweis

Unter diesem Symbol finden Sie allgemeine Tipps zur Handhabung.

Hinweis

Unter diesem Symbol finden Sie Hinweise, die einer
Beschädigung des Ampelschirmes vorbeugen.

1.2 Sicherheitshinweise
Achtung: Kippgefahr!

• Verwenden Sie nur die original SUN-GARDEN Schirm- oder Bodenständer.

Eine Haftung hinsichtlich der Standsicherheit des Easy Sun PARASOL Ampelschirmes kann
nur bei der Verwendung eines original SUN-GARDEN Schirm- oder Bodenständers erfolgen.

Seite 2

Stand: 16.01.2006

LIEFERFORM / LIEFERUMFANG

Achtung: Kippgefahr!

• Stellen Sie den Ampelschirm nur auf festem Untergrund auf.

• Sorgen Sie immer für einen festen Stand des Schirm- oder Bodenständers.

• Bei „mäßiger Brise“, Schnee- oder Regenfällen Ampelschirm schließen und Schutzhülle
aufziehen.

Bestimmung der Windstärke (Beaufortskala):

„Mäßige Brise“ = Windstärke 4 Bft
Auswirkung Land = Zweige und dünne Äste bewegen sich, Papier und Staub wird gehoben
Auswirkung See = kleine, aber lange Wellen, mehr Schaumköpfe

• Hängen Sie keine Gegenstände (z.B. Kleidung) an das Sonnenschirmgestell.

Achtung: Unfallgefahr!

• Vergewissern Sie sich vor dem Öffnen des Ampelschirmes, dass sich keine Person im
Öffnungsbereich aufhält.

• Vergewissern Sie sich vor dem Schließen des Ampelschirmes, dass sich keine Person
unter dem Ampelschirm aufhält.

• Der Ampelschirm ist kein Spielgerät!
Achten Sie darauf, dass Kinder den Ampelschirm sowie den Schirm- oder Bodenständer
nicht zum Spielen und Klettern verwenden.

Achtung: Feuergefahr!

• Keine offenen Feuer (z.B. Gartenofen / Grill) unterhalb oder dicht neben dem Ampelschirm
betreiben.

Achtung: Verletzungsgefahr!

• Führen Sie Wartungs- und Pflegearbeiten an Ihrem Ampelschirm nur dann aus, wenn Sie mit
dem sicheren Umgang der zu verwendenden Werkzeuge vertraut sind.

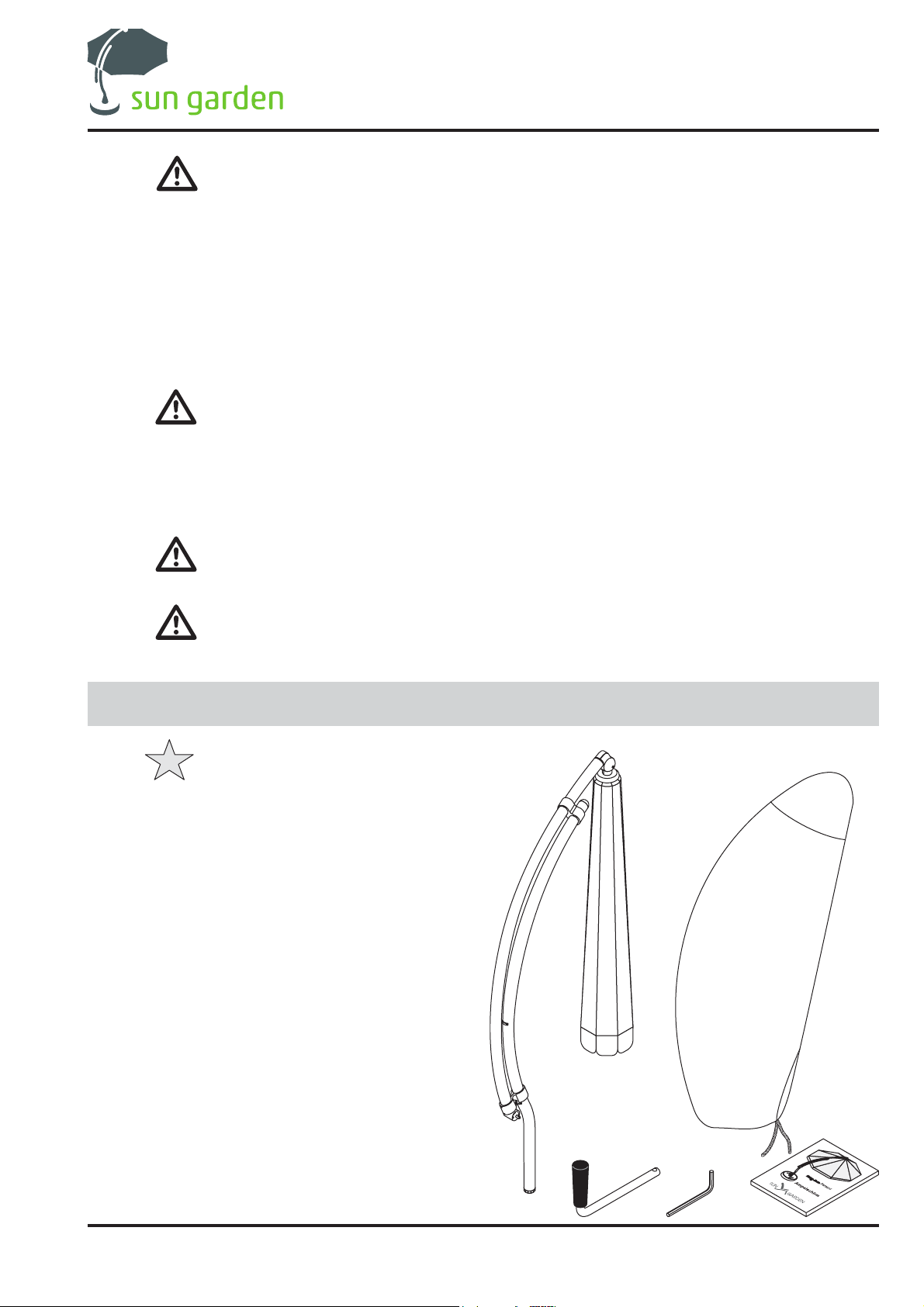

2.0 Lieferform und Lieferumfang

Hinweise

Vor der Auslieferung werden unsere Produkte einer
strengen Prüfung auf Qualität und Vollständigkeit
unterzogen. Prüfen Sie den Inhalt der Verpackung,
bevor Sie mit der Montage beginnen.
Sollten Bauteile fehlen oder Mängel
erkennbar sein, setzen Sie sich mit
Ihrem Händler in Verbindung.
Bewahren Sie nach Möglichkeit die
Verpackungen für die Abwicklung
eventueller Garantiefälle auf.

Die Lieferung des Ampelschirmes erfolgt in einer
stabilen Kartonverpackung.

➀➁

Maße: 3000 x 800 x 200 mm
Gesamtgewicht: 24 kg

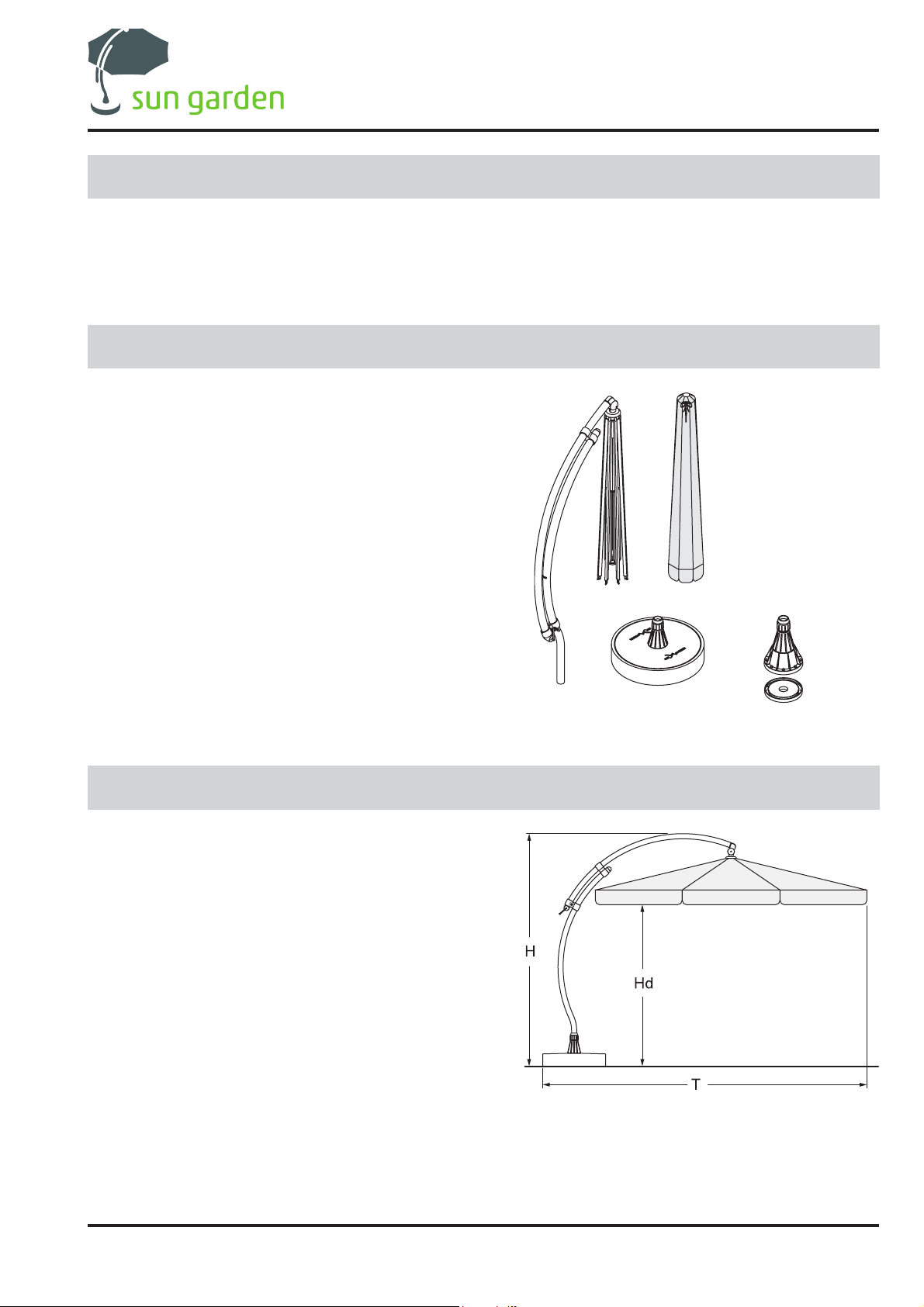

In der Verpackung befinden sich folgende Bau­teile:

ein Ampelschirm

➀

eine Schutzhülle

➁

eine Handkurbel

➂

ein Innensechskantschlüssel;

➃

Schlüsselweite (SW) 4 mm

eine Bedienungsanleitung

➄

Stand: 16.01.2006

➂➃

➄

Seite 3

BAUTEILBEZEICHNUNGEN

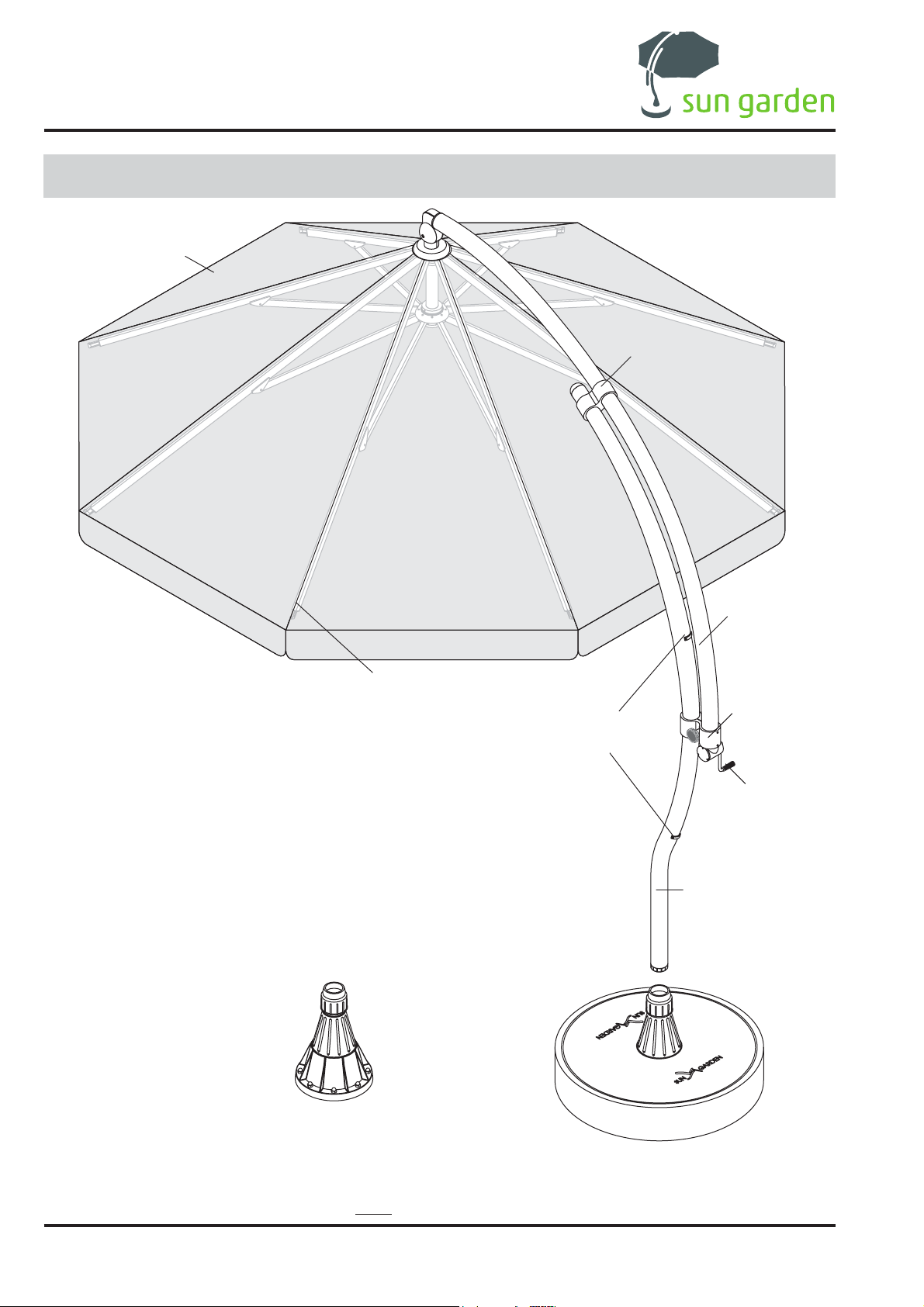

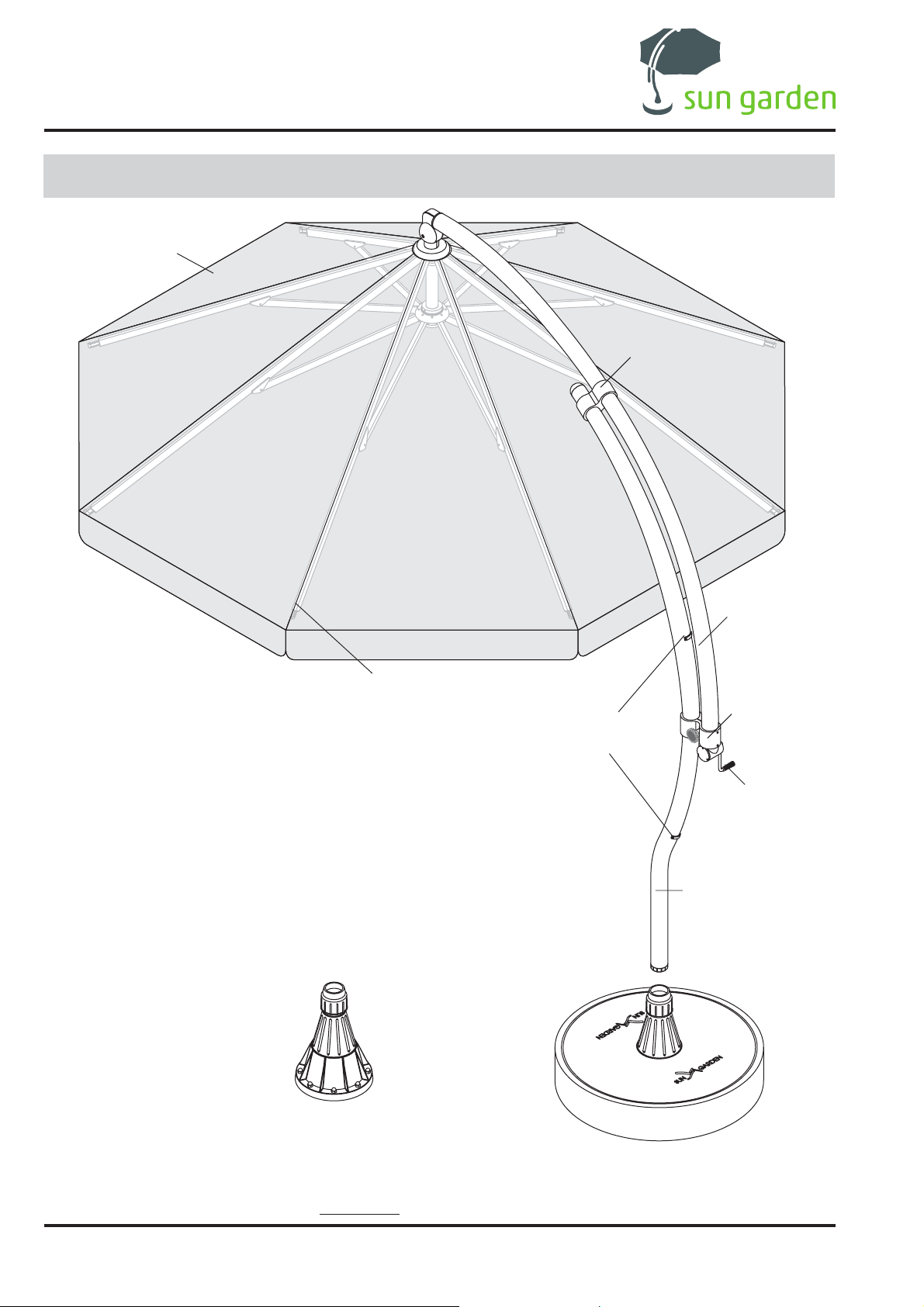

3.0 Aufbau des Ampelschirmes

Sonnenschutz­bezug

Gleitstück

Sonnenschirmgestell

Schieberohr

Klemmstück
mit Feststell­schraube

Schieberohr­Anschlag

Handkurbel zur
Schirmbedienung

Standrohr

Seite 4

Schirmständer*Bodenständer*

* Der Boden- / Schirmständer ist NICHT im Lieferumfang des Ampelschirmes enthalten (Zukaufteil).

Stand: 16.01.2006

4.0 Ausstattung

4.1 Allgemeines

Für alle mechanischen Bauteile des Ampel­schirmes wurden Materialien wie Kunststoff,
kunststoffbeschichtetes Aluminium und nicht­rostender Stahl verwendet.
Dadurch erhält der Ampelschirm ein Höchstmaß
an Witterungsbeständigkeit, Funktionalität und
Lebensdauer.

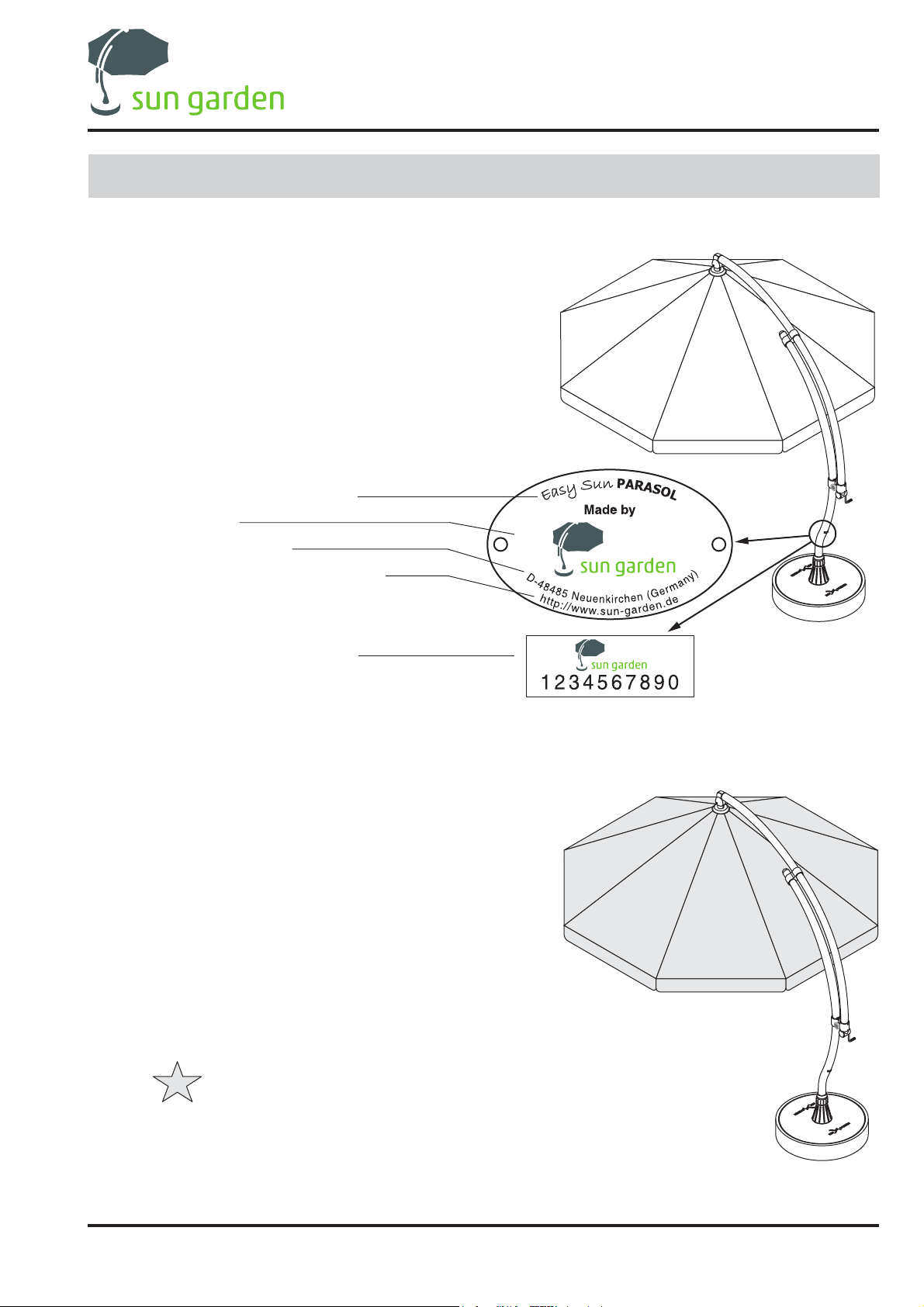

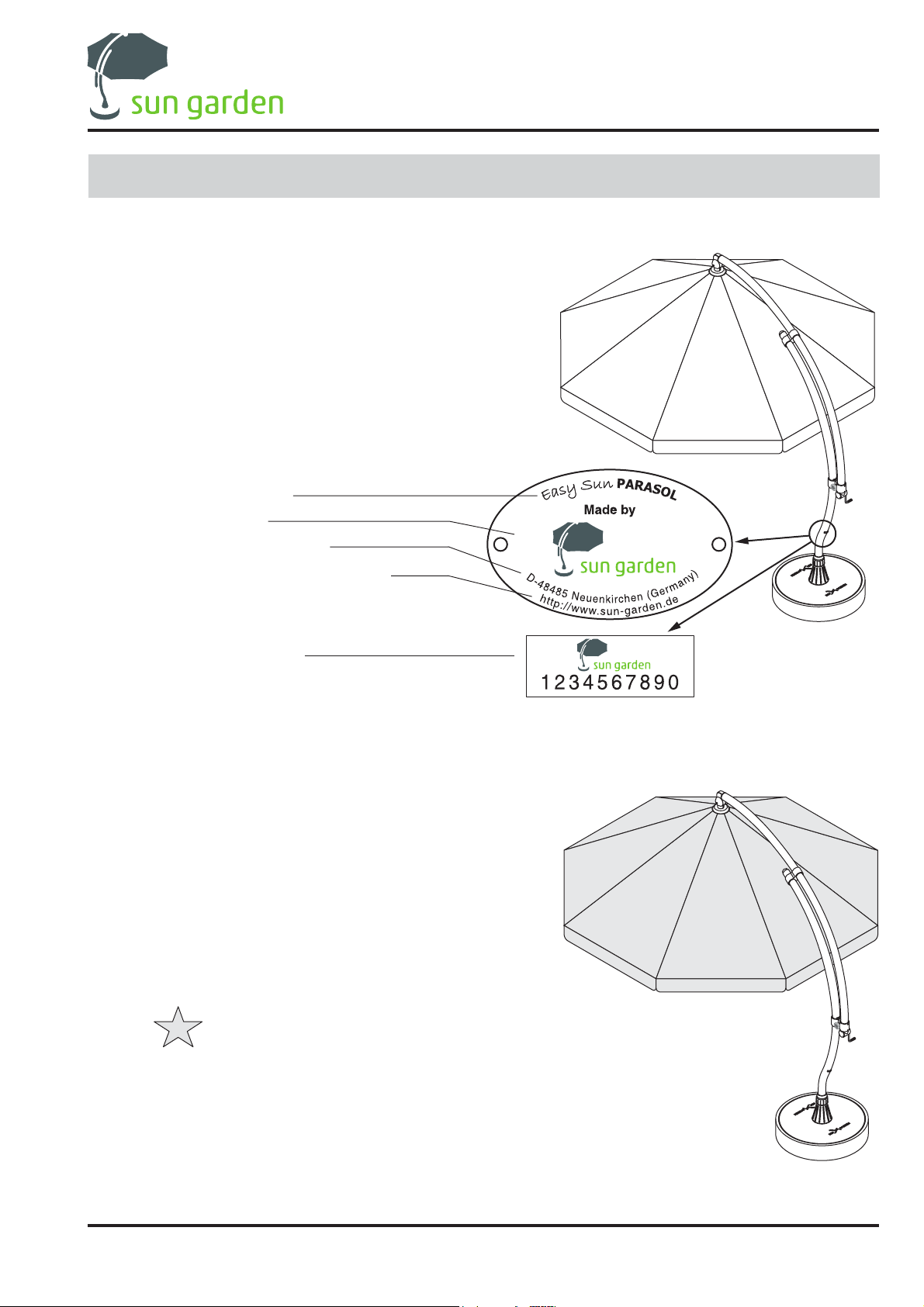

4.2 Typenschild

Das Typenschild ist am Standrohr im Bereich des
unteren Schieberohr-Anschlages angebracht.
Auf dem Typenschild finden Sie folgende Angaben:

• Modell des Ampelschirmes

• Hersteller

• Herstelleradresse

AUSSTATTUNG

• Internetadresse des Herstellers

Aufkleber mit Fabrikations-Nr.

4.3 Sonnenschutzbezug

Der Sonnenschutzbezug ist je nach Ausführung
aus Polyestergewebe oder Polypropylene
hergestellt.
Beide Gewebearten sind wasserabweisend
behandelt.
Die farbigen Bezüge wurden auf Ihre Licht­und Farbechtheit getestet (DIN 54 004).

Zur Reinigung kann der Sonnenschutzbezug
mit wenigen Handgriffen vom Ampelschirm
abgenommen werden. Bitte beachten Sie die
Hinweise im Kapitel Pflege.

Stand: 16.01.2006

Hinweis

Der Sonnenschutzbezug des Ampelschirmes ist wasserabweisend
behandelt. Die Behandlung verhindert jedoch nicht, dass bei starken
Regenfällen Wasser durchdringt.

Der Easy Sun

PARASOL ist kein Regenschirm.

Seite 5

AUSSTATTUNG

4.4 Sonnenschirmgestell

Das Sonnenschirmgestell dient zum Spannen
des Sonnenschutzbezuges. Es besteht aus
den Gestellarmen und zwei Gestellaufnahmen.
Der Sonnenschutzbezug ist mit Klettbändern
und Schrauben am Schirmgestell befestigt.
Das Öffnen des Gestells erfolgt über einen
Seilzug der über die Handkurbel zu bedienen
ist.

Gestellaufnahme

Gestellarm

4.5 Bedienelemente: die Handkurbel

Die aus nichtrostendem Stahl hergestellte
Handkurbel dient zum Öffnen und Schließen
des Sonnenschirmes.
Der drehend gelagerte Griff der Handkurbel
erleichtert die Handhabung. Die Länge der
Handkurbel ist so ausgelegt, dass sich der
Ampelschirm ohne großen Kraftaufwand
öffnen und schließen lässt.

4.6 Bedienelemente: das Klemmstück

Durch das Klemmstück wird das Gleitrohr des
Ampelschirmes in der gewünschten Position
gehalten.
Nach dem Lösen der Feststellschraube kann
die Neigung des Ampelschirmes verändert und
dem Sonnenstand angepasst werden.

Seite 6

Stand: 16.01.2006

4.7 Gleitrohranschlag

Die Gleitrohranschläge begrenzen die Neigung
des Ampelschirmes.
Sie verhindern, dass der Ampelschirm durch
eine zu große Neigungseinstellung umkippt.

AUSSTATTUNG

4.8 Bodenhülse

Die Bodenhülse ist in die Unterseite des
Ampelschirm-Standrohres eingesetzt.
Sie dient zur Zentrierung des Standrohres im
Bodenständer und sorgt für den sicheren
Stand des Ampelschirmes.

4.9 Schutzhülle

Die Schutzhülle aus witterungsbeständigem
PE-Gewebe schützt Ihren Ampelschirm bei
jeder Witterung vor Schäden an den Gestän­gen und dem Sonnenschutzbezug.
Bei extremen Witterungsbedingungen wie
Sturm oder starkem Frost, sollten Sie den
Ampelschirm jedoch nicht im Freien belas­sen, sondern ihn an einem geschützten und
trockenen Ort aufbewahren.

Stand: 16.01.2006

Seite 7

PLATZBEDARF

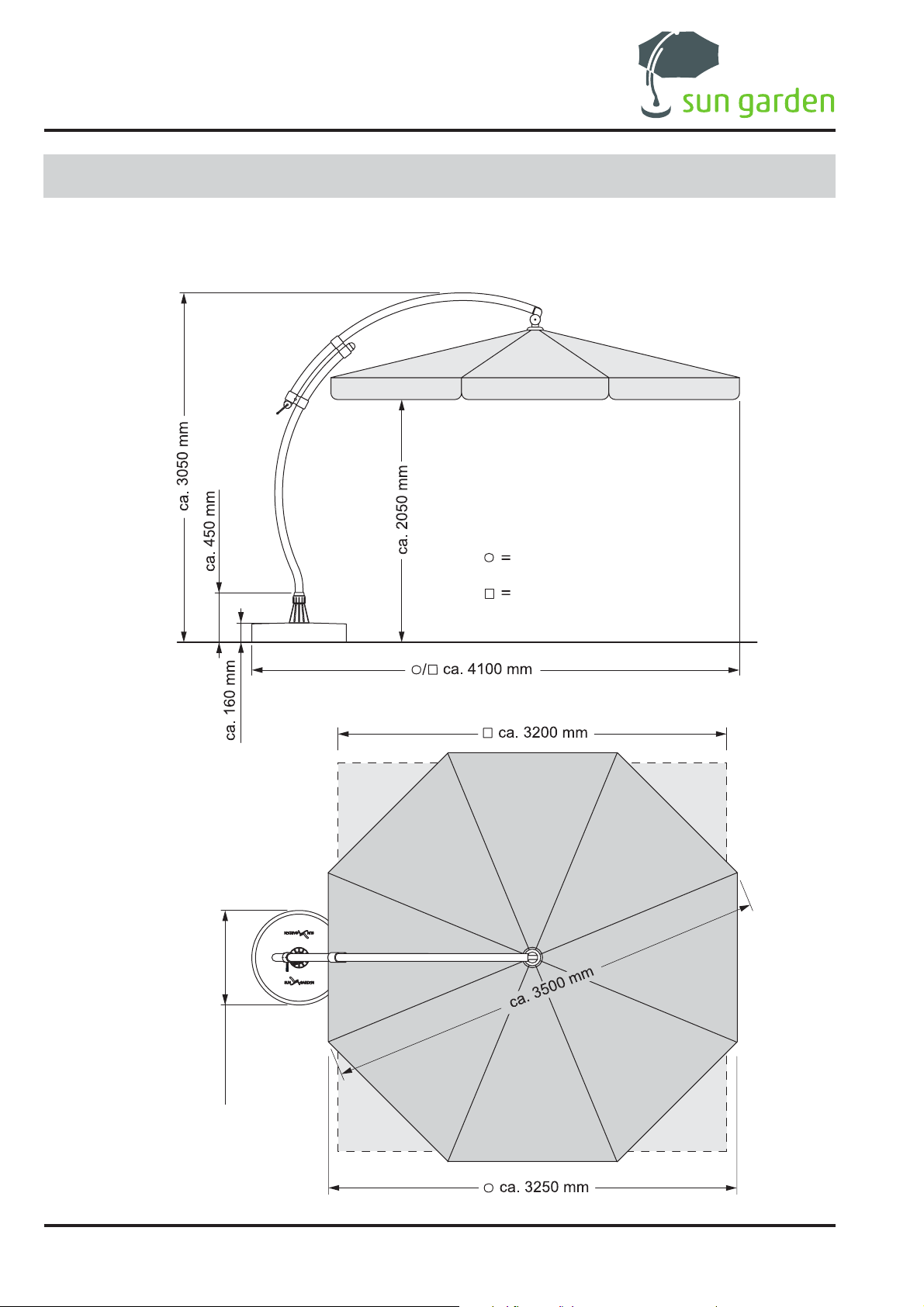

5.0 Platzbedarf des Ampelschirmes

Achten Sie bei der Auswahl des Stellplatzes für den Easy Sun PARASOL - Ampelschirm auf
ausreichend Abstand zu angrenzenden Objekten wie Gebäude, Bäume, usw.

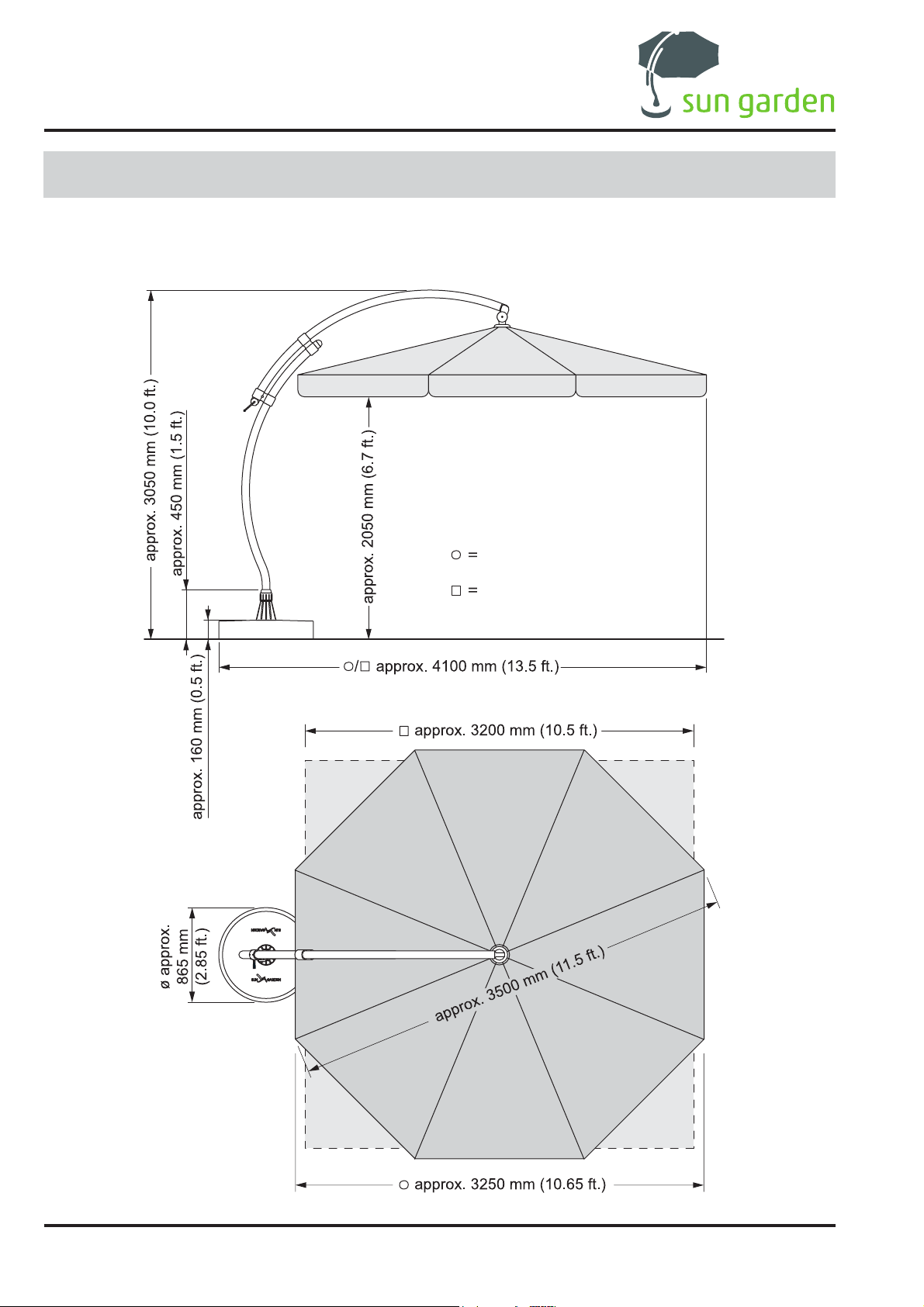

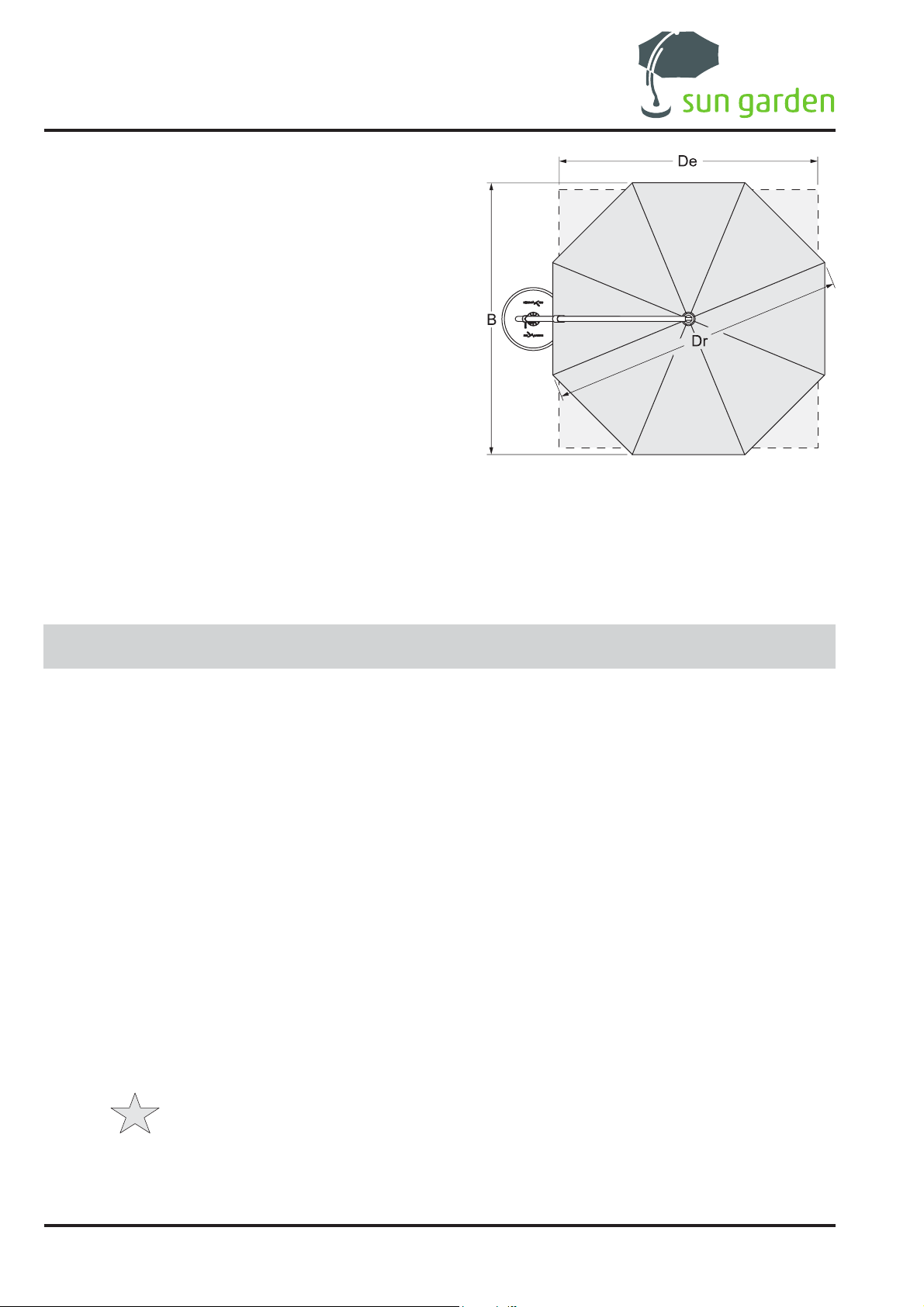

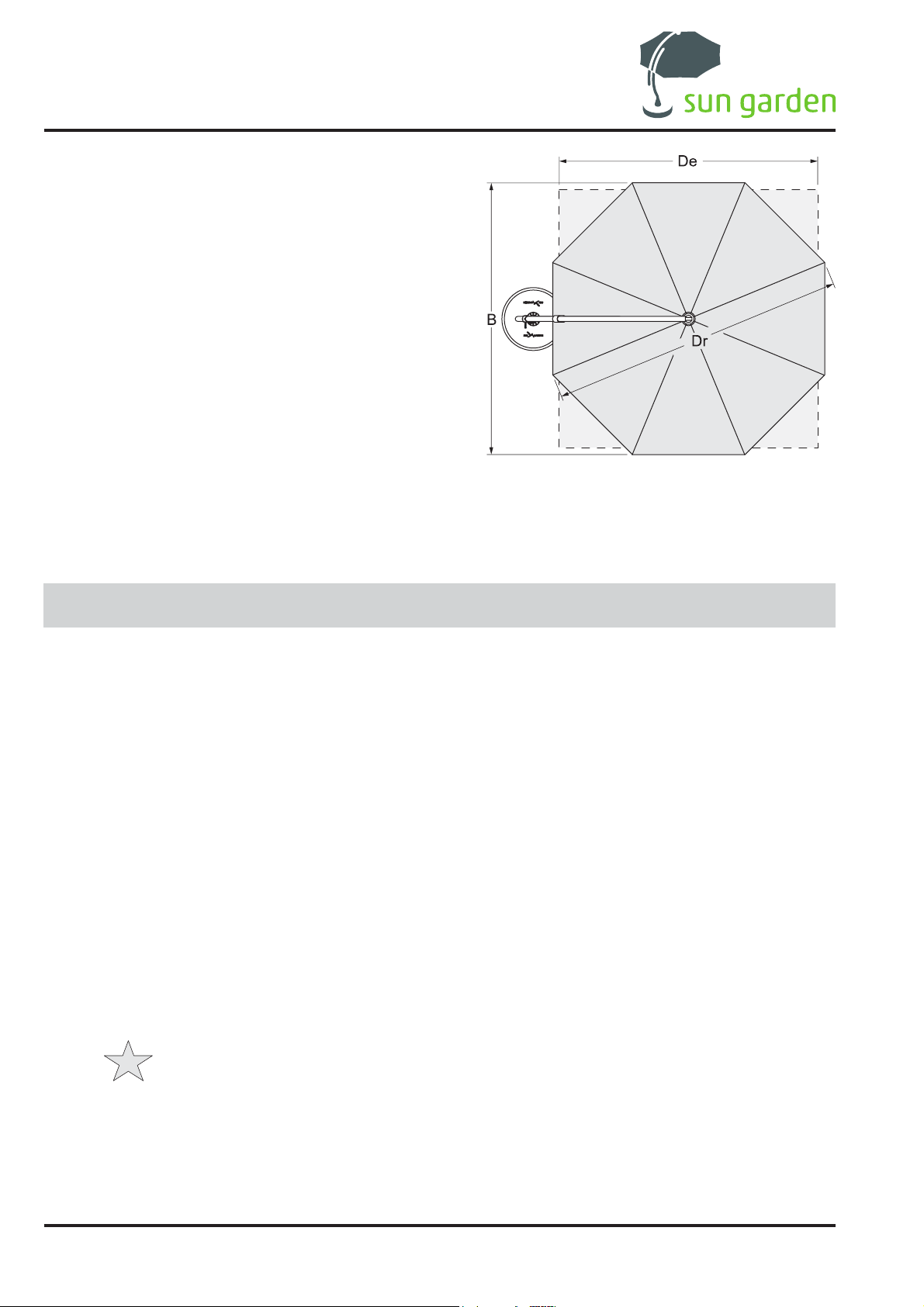

Die folgenden Skizzen zeigen Ihnen den Bedarf an Stellfläche des geöffneten Ampelschirmes.

8-eckige Ausführung

4-eckige Ausführung

Seite 8

ca. ø 865 mm

Stand: 16.01.2006

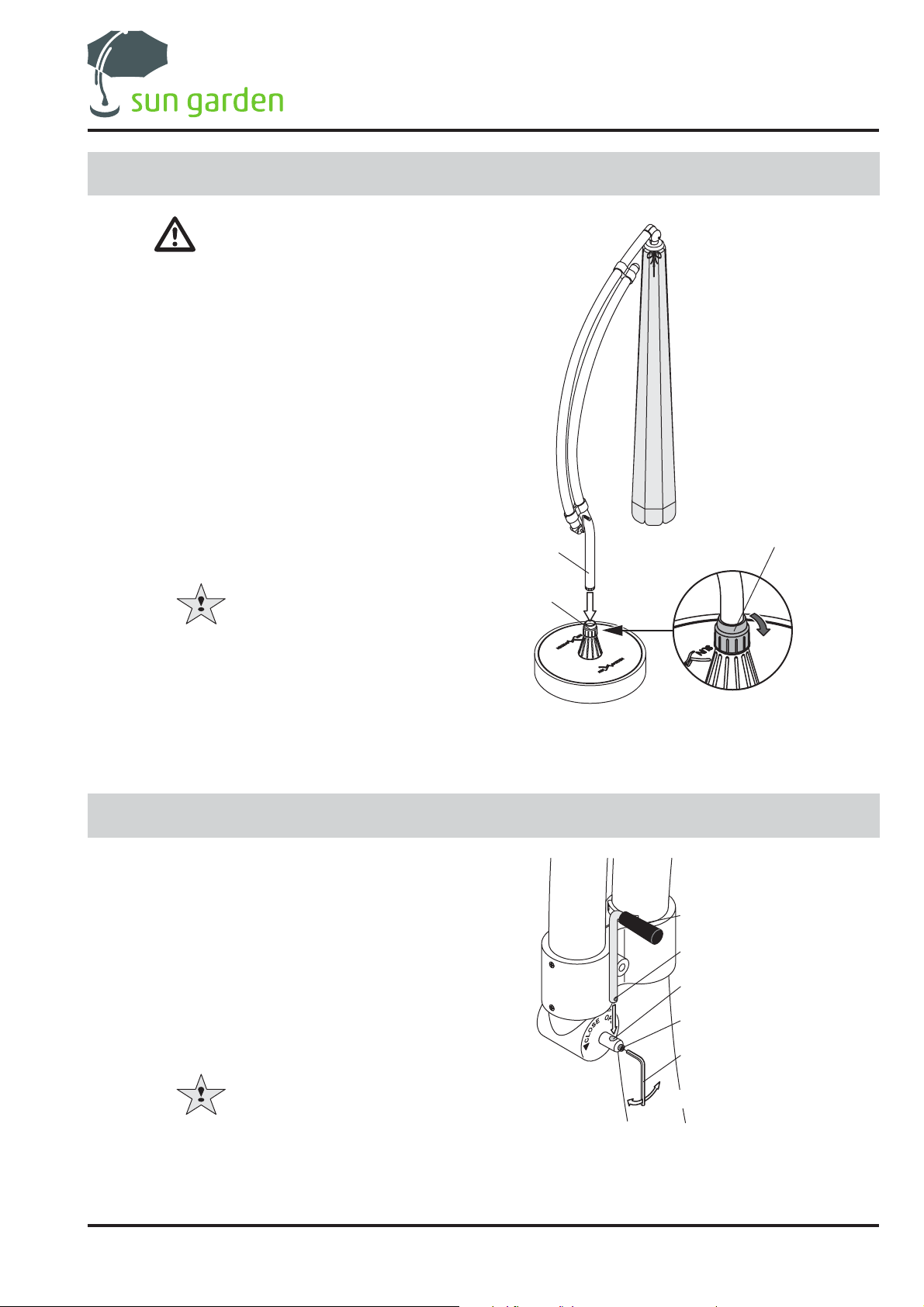

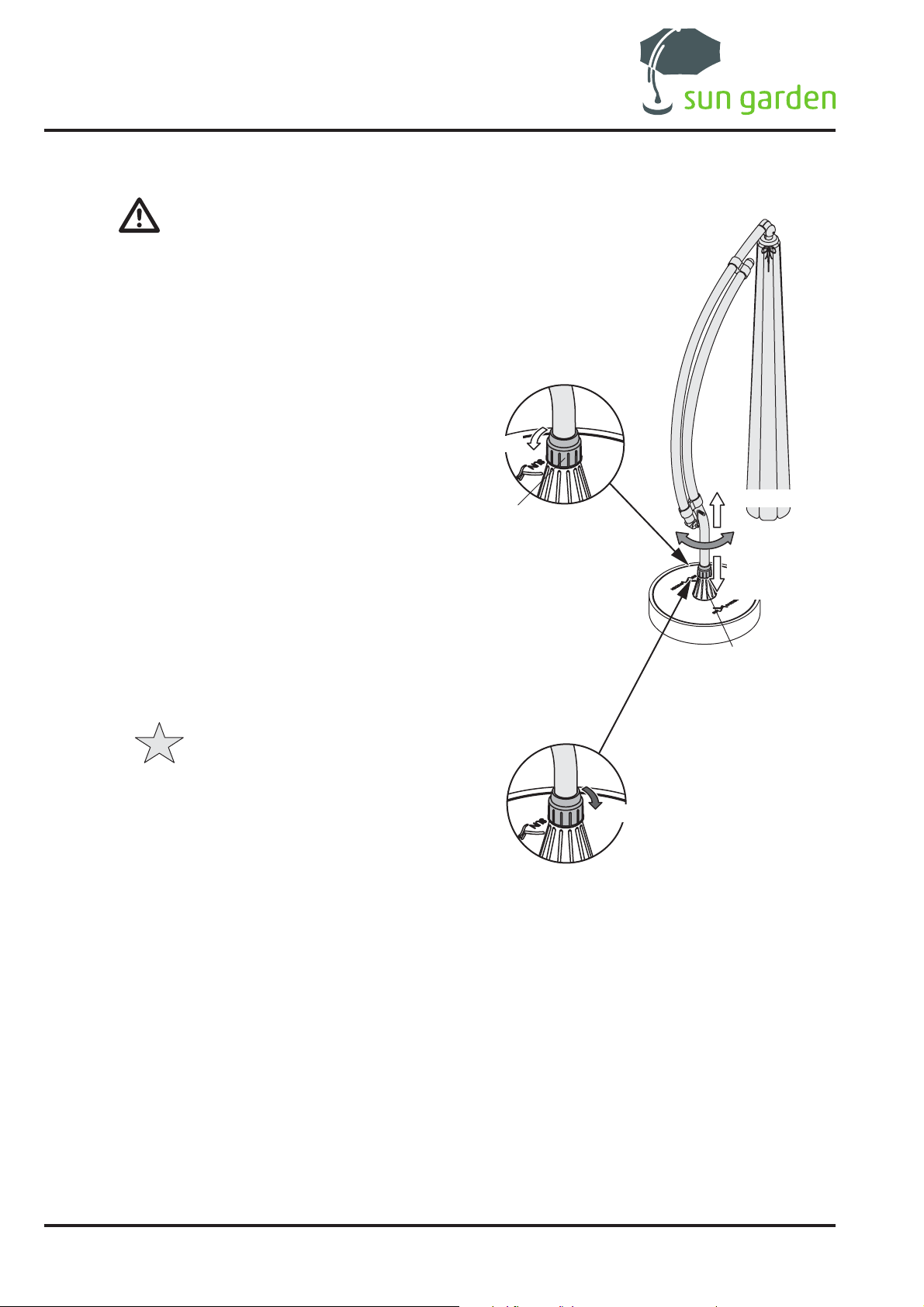

6.0 Ampelschirm aufstellen

Achtung: Unfallgefahr!

• Lassen Sie sich beim Aufstellen des Ampelschirmes
von einer zweiten Person unterstützen.

• Prüfen Sie den sicheren Stand des Schirm- oder
Bodenständers, bevor Sie den Ampelschirm
aufstellen.

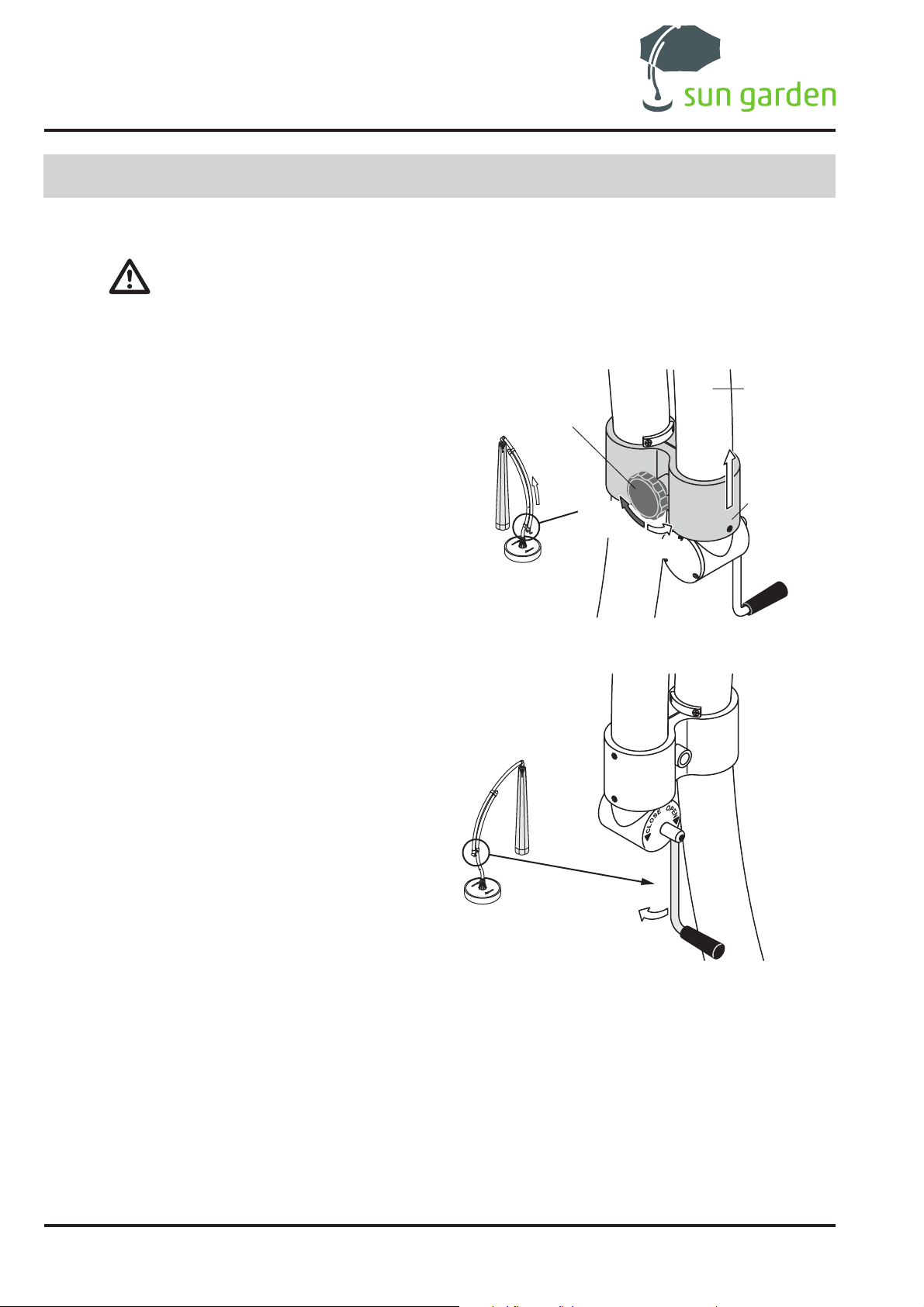

➭ Setzen Sie den Ampelschirm mit dem

Standrohr von oben in die Standrohr­aufnahme des Schirm- oder Boden­ständers.

➭ Schieben Sie das Standrohr bis zum

Anschlag in die Standrohraufnahme ein.

AMPELSCHIRM AUFSTELLEN

HANDKURBEL MONTIEREN

➭ Drehen Sie den Ampelschirm hin- und

her, bis die Bodenhülse in die Standrohr­aufnahme einrastet (zentriert).

Hinweis

Ist die Bodenhülse ordnungsge­mäß eingerastet, lässt sich der
Ampelschirm nicht mehr drehen.

➭ Klemmen Sie den Ampelschirm durch

Festziehen der Überwurfmutter in der Stand­rohraufnahme fest.

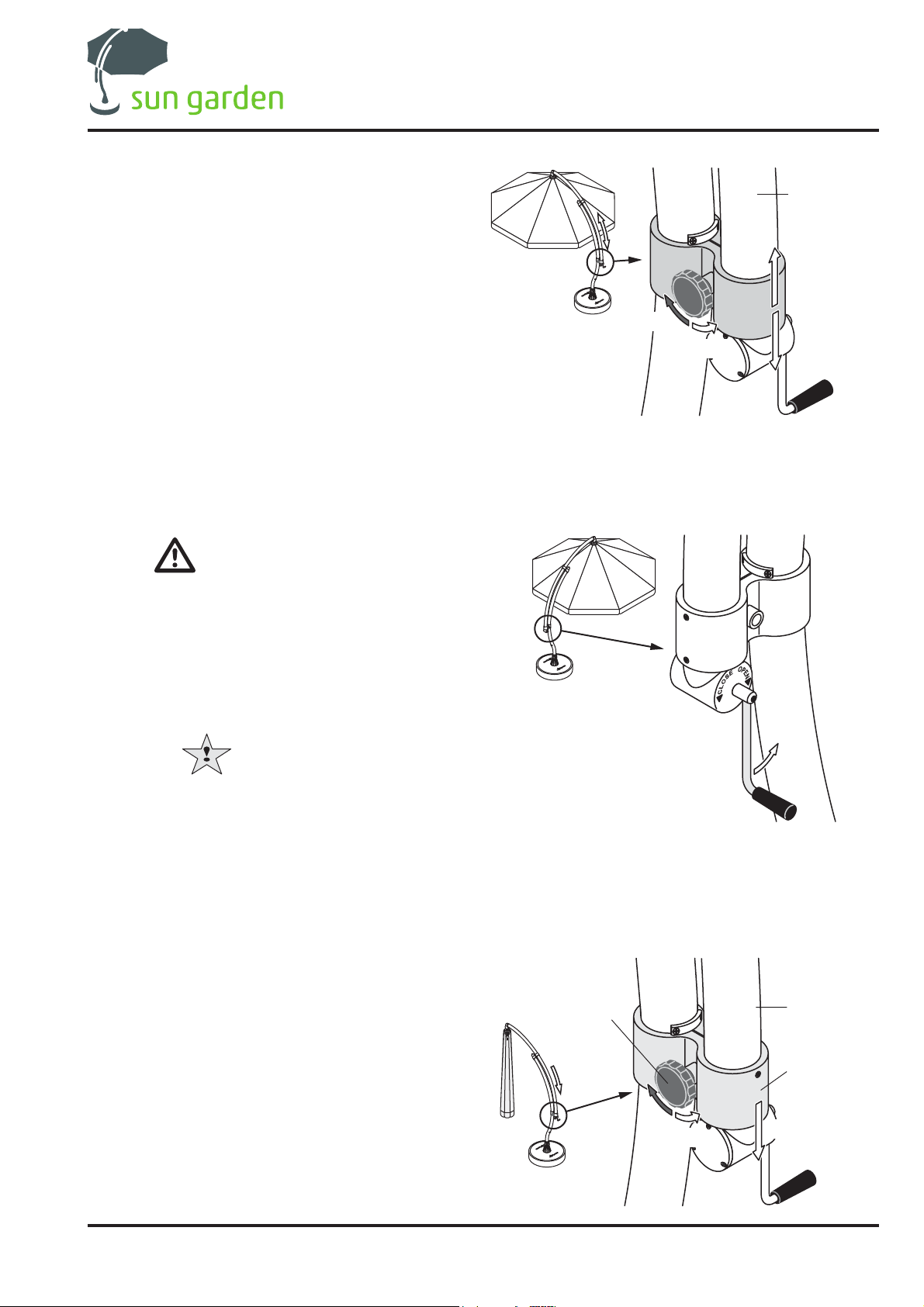

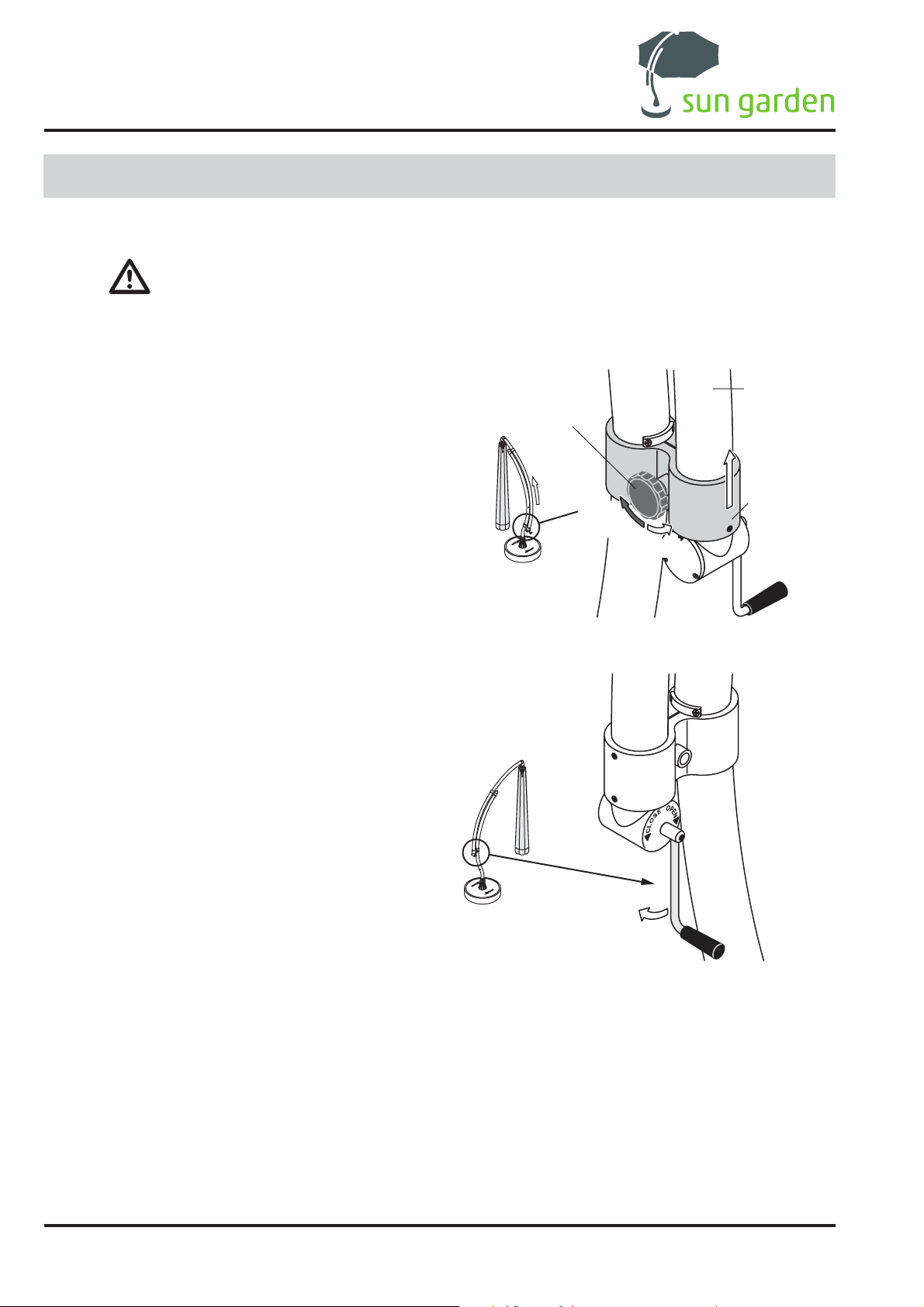

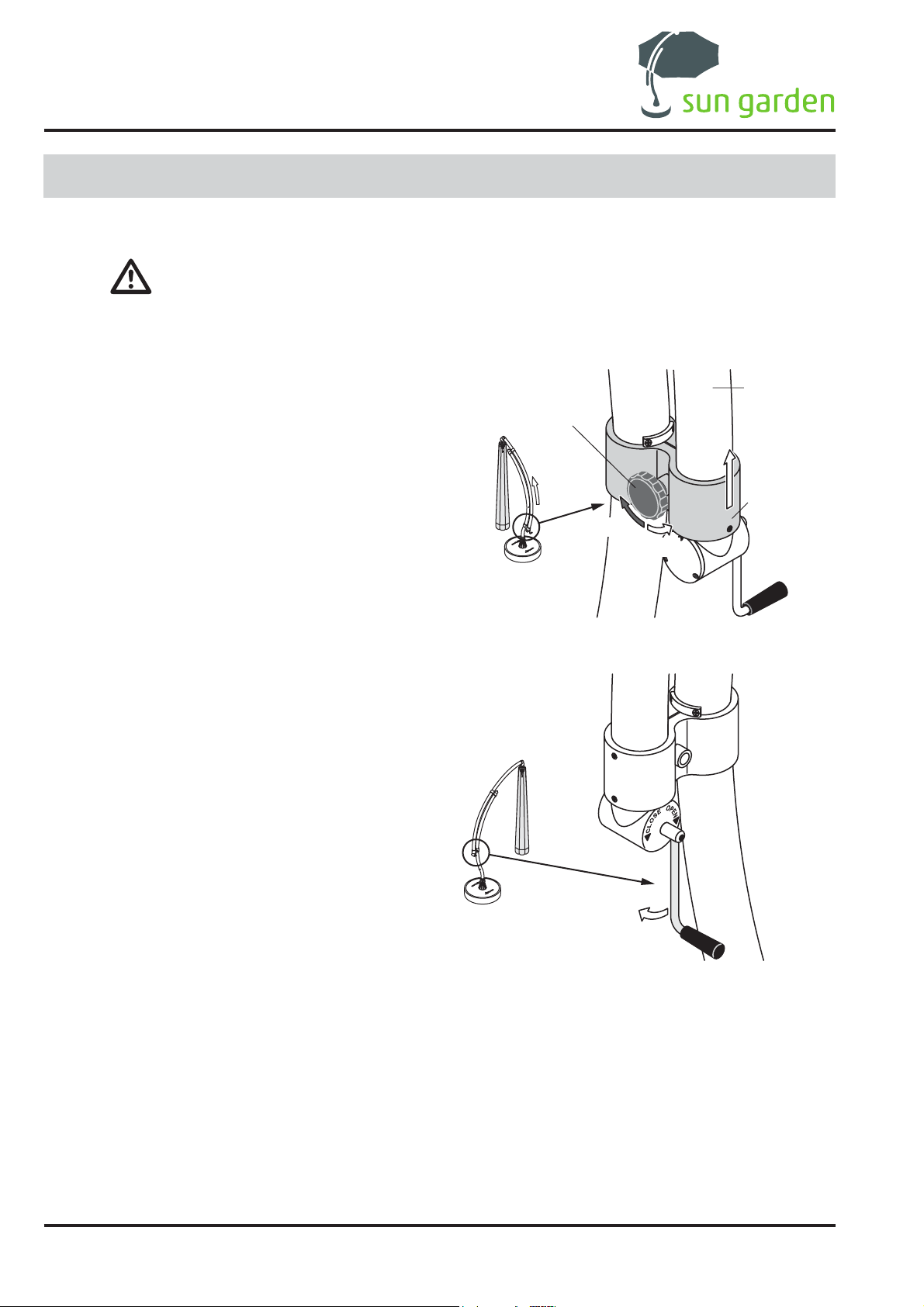

7.0 Handkurbel montieren

➭ Gewindestift mit dem Innensechskant-Schlüssel

(SW 4 mm) lösen.

➭ Handkurbel so in die Aufnahmebohrung einsetzen,

dass die Ausnehmung in der Kurbel zum Gewinde­stift zeigt.

➭ Gewindestift festziehen.

Achten Sie beim Festziehen darauf, dass der
Gewindestift exakt in die Ausnehmung eingreift.

Hinweis

Zu starkes Festdrehen des Gewinde­stiftes führt zur Zerstörung des Innen­sechskantes.

Standrohr

Standrohr­aufnahme

festdrehen

Ampelschirm durch Fest­drehen der Überwurfmutter
sichern

Handkurbel

Ausnehmung

Aufnahmebohrung

Gewindestift

Innensechskant (SW 4 mm)

lösen

Stand: 16.01.2006

Seite 9

BEDIENUNG

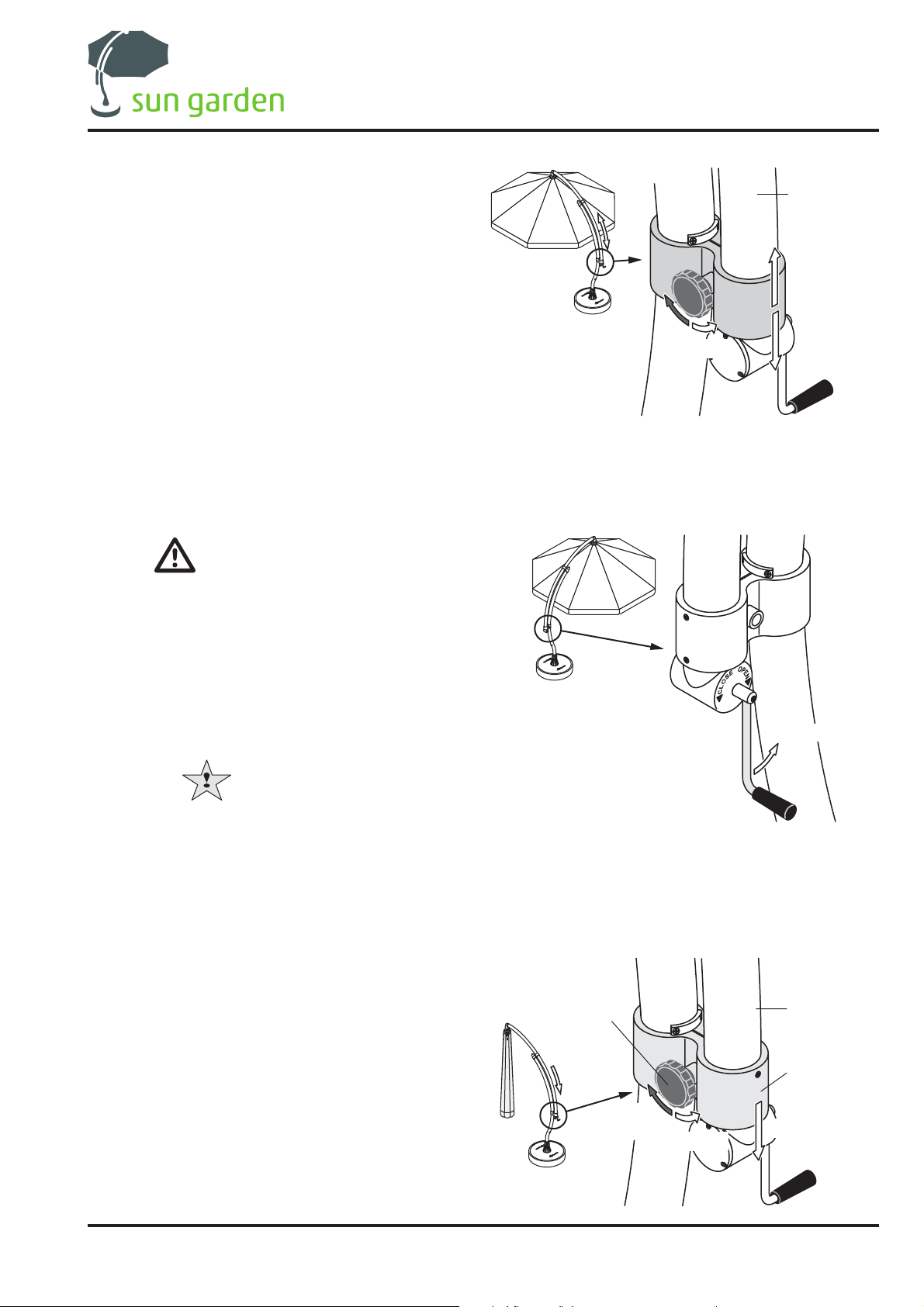

8.0 Bedienung des Ampelschirmes

8.1 Öffnen des Sonnenschutzes

Achtung: Unfallgefahr!

• Vergewissern Sie sich vor dem Öffnen des Sonnenschutzes, dass sich
keine Personen oder Gegenstände im Öffnungsbereich befinden.

➭ Lösen Sie die Feststellschraube des Klemm-

stückes.

Gleitrohr

➭ Schieben Sie das Gleitrohr des Ampel-

schirmes an den oberen Anschlag an und
sichern Sie es durch Festdrehen der Fest­stellschraube.

➭ Öffnen Sie den Ampelschirm durch Drehen

der Handkurbel im Uhrzeigersinn (OPEN).

Feststellschraube

schieben

Klemmstück

fest­drehen

lösen

Seite 10

öffnen

Stand: 16.01.2006

BEDIENUNG

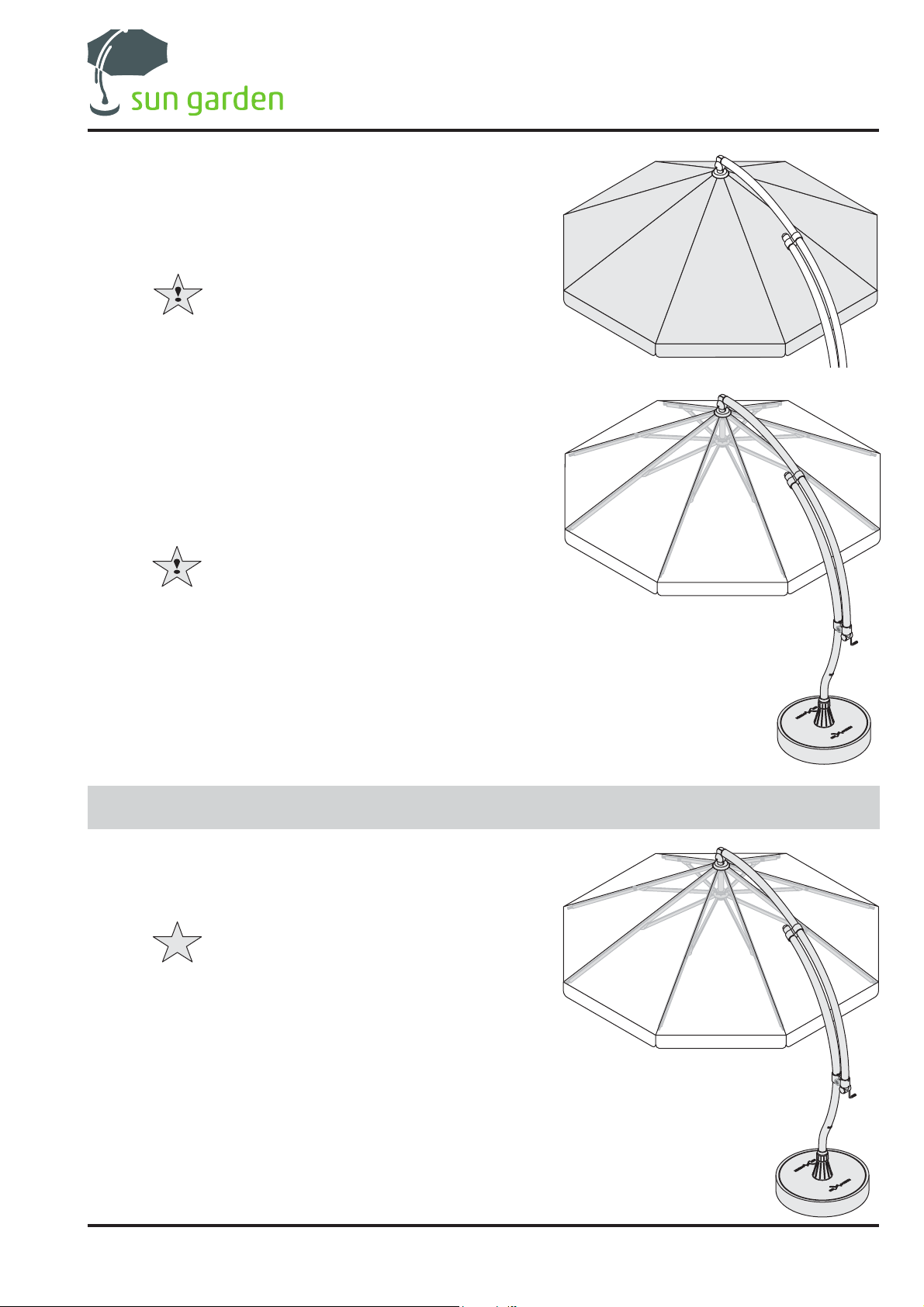

8.2 Neigung des Ampelschirmes einstellen

➭ Lösen Sie die Feststellschraube des Klemm-

stückes.

➭ Schieben Sie das Gleitrohr des Ampelschirmes

in die gewünschte Stellung und sichern Sie es
durch Festdrehen der Feststellschraube.

8.3 Schließen des Sonnenschutzes

Achtung: Unfallgefahr!

• Vergewissern Sie sich vor dem
Schließen des Sonnenschutzes,
dass sich keine Personen oder
Gegenstände unter dem Ampel­schirm befinden.

fest­drehen

Gleitrohr

Neigung
einstellen

lösen

➭ Schließen Sie den Ampelschirm durch

Drehen der Handkurbel entgegen des
Uhrzeigersinns (CLOSE).

Hinweis

Zur Vermeidung von Wasserflecken
sollten Sie den Sonnenschutz nur im
trockenen Zustand schließen und mit
der Schutzhülle versehen.

• Im nassen Zustand geschlossene
Ampelschirme sobald wie möglich
öffnen und austrocknen lassen.

➭ Lösen Sie die Feststellschraube des

Klemmstückes.

➭ Schieben Sie das Gleitrohr des Ampel-

schirmes bis an den unteren Anschlag.

➭ Sichern Sie es durch Festdrehen der

Feststellschraube.

fest­drehen

schließen

GleitrohrFeststellschraube

Klemmstück

absenken

lösen

Stand: 16.01.2006

Seite 11

BEDIENUNG

8.4 Verdrehen des Sonnenschirmes im Schirm- oder Bodenständer

Achtung: Unfallgefahr!

• Lassen Sie sich beim Verdrehen des Ampelschirmes
von einer zweiten Person unterstützen.

• Verdrehen Sie den Ampelschirm nur im geschlosse­nem Zustand

➭ Schließen Sie den Sonnenschutz

(siehe Kapitel 8.3).

➭ Lösen Sie die Überwurfmutter der Standrohr-

aufnahme bis sich der Ampelschirm verdre­hen lässt (ca. 2 Umdrehungen).

lösen

➭ Heben Sie den Ampelschirm ca. 5 cm an

(Bodenhülse aus Standrohraufnahme aus­rasten).

Überwurfmutter

➭ Verdrehen Sie den Ampelschirm in die

gewünschte Position.

➭ Schieben Sie den Ampelschirm bis zum

Anschlag in die Standrohraufnahme ein.

anheben

verdrehen

einschieben

und
einrasten

➭ Drehen Sie den Ampelschirm hin- und her,

bis die Bodenhülse in die Standrohraufnahme
einrastet (zentriert).

Hinweis

Ist die Bodenhülse ordnungsge­mäß eingerastet, lässt sich der
Ampelschirm nicht mehr drehen.

➭ Klemmen Sie den Ampelschirm durch

Festziehen der Überwurfmutter in der
Standrohraufnahme fest.

Standrohraufnahme

festdrehen

Seite 12

Stand: 16.01.2006

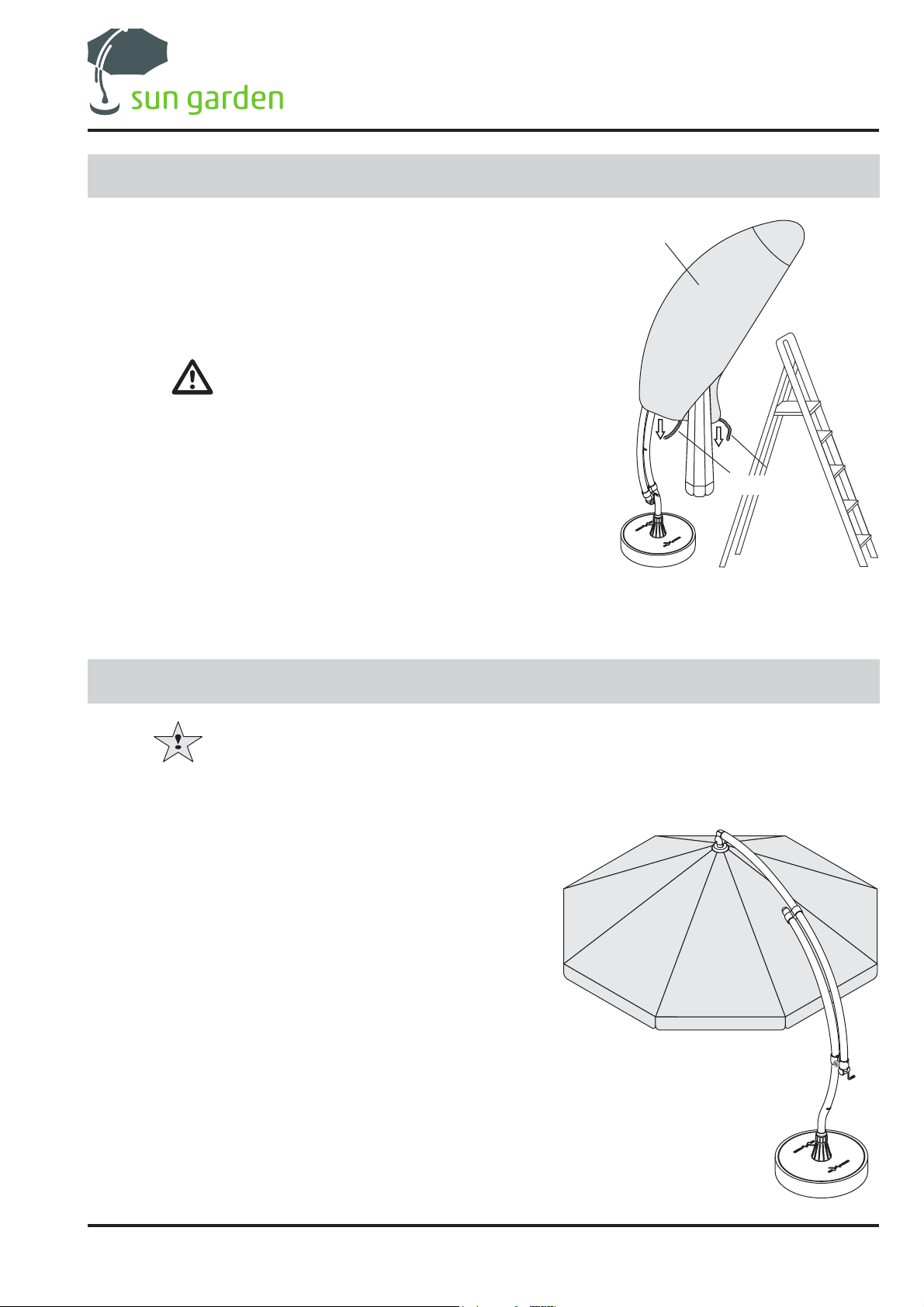

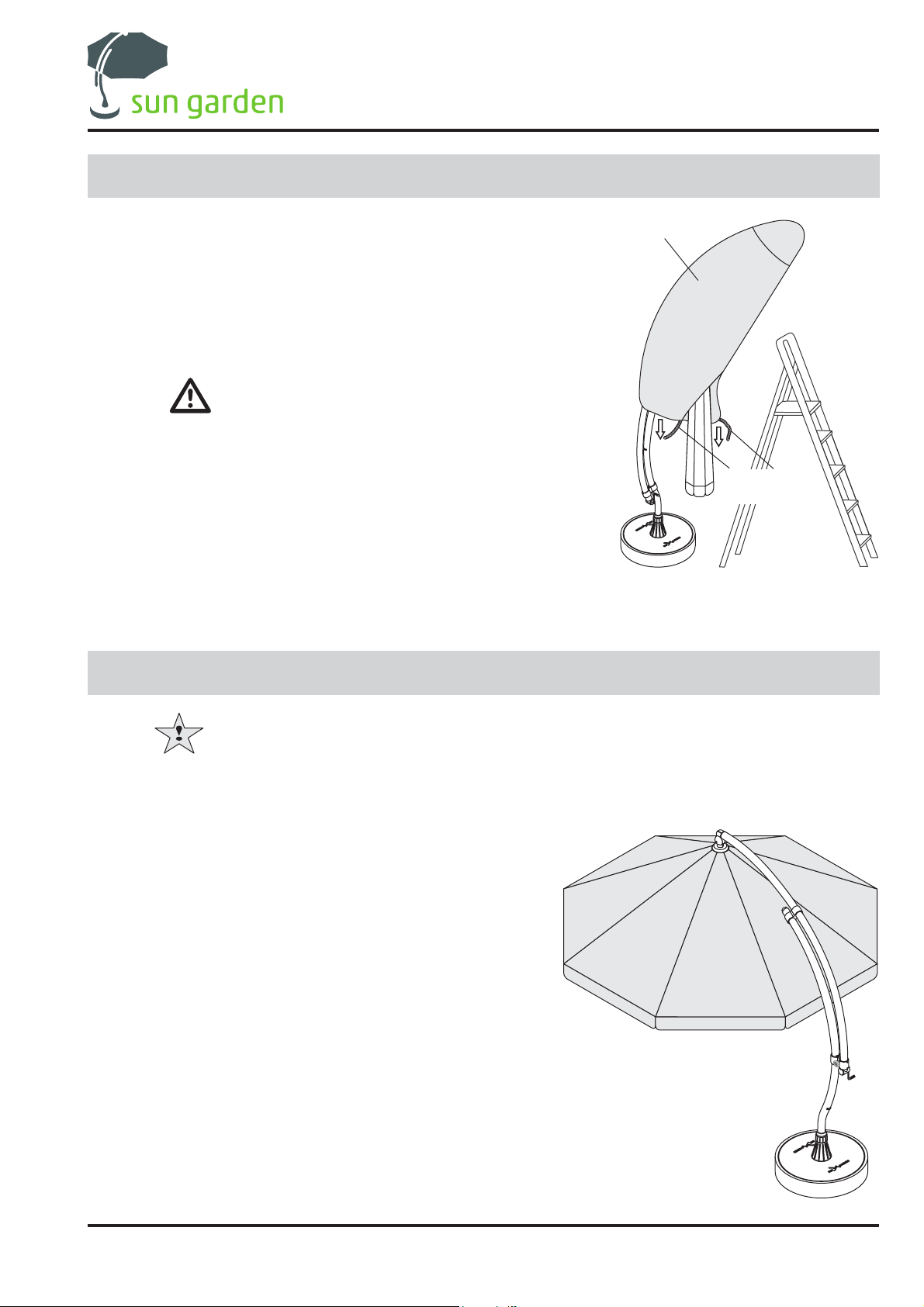

9.0 Schutzhülle aufziehen

SCHUTZHÜLLE AUFZIEHEN

Der Ampelschirm sollte bei Nichtgebrauch durch
Aufziehen der Schutzhülle gegen Verschmutzung
und Beschädigung des Sonnenschutzbezuges
geschützt werden.

• Verwenden Sie zum Aufziehen eine Stehleiter
und lassen Sie sich von einer zweiten Person
unterstützen.

Achtung: Unfallgefahr!

• Stellen Sie die Stehleiter nur auf festen Unter­grund und lassen Sie die Leiter von einer
zweiten Person gegen Umfallen sichern.

➭ Ziehen Sie die Schutzhülle von oben über

den Sonnenschirm.

➭ Verschließen Sie die Schutzhülle durch

Verzurren und Verknoten des Verschluß­bandes.

Schutzhülle

Verschlußband

10.0 Pflege des

Easy SunEasy Sun

Easy Sun PARASOL AMPELSCHIRMES

Easy SunEasy Sun

Hinweise

• Verwenden Sie zum Reinigen des Ampelschirmes keine scharfkantigen Werkzeuge
(Messer, Metallspachtel) und keine aggressiven Reiniger oder Lösungsmittel.

• Setzen Sie den Ampelschirm beim Reinigen nicht größeren Mengen Wasser aus
(kein Wasserschlauch oder Hochdruckreiniger verwenden).

10.1 Sonnenschutzbezug reinigen

Der Sonnenschutzbezug kann mit einer Bürste
oder einem feuchten Tuch von Staub und leichter
Verschmutzung befreit werden.
Bei stärkerer Verschmutzung muß der Bezug vom
Schirmgestell abgenommen und gereinigt werden.
Hinweise zur Reinigung des Sonnenschutz­bezuges finden Sie auf dem eingenähten
Pflegeetikett.

Stand: 16.01.2006

Seite 13

PFLEGE

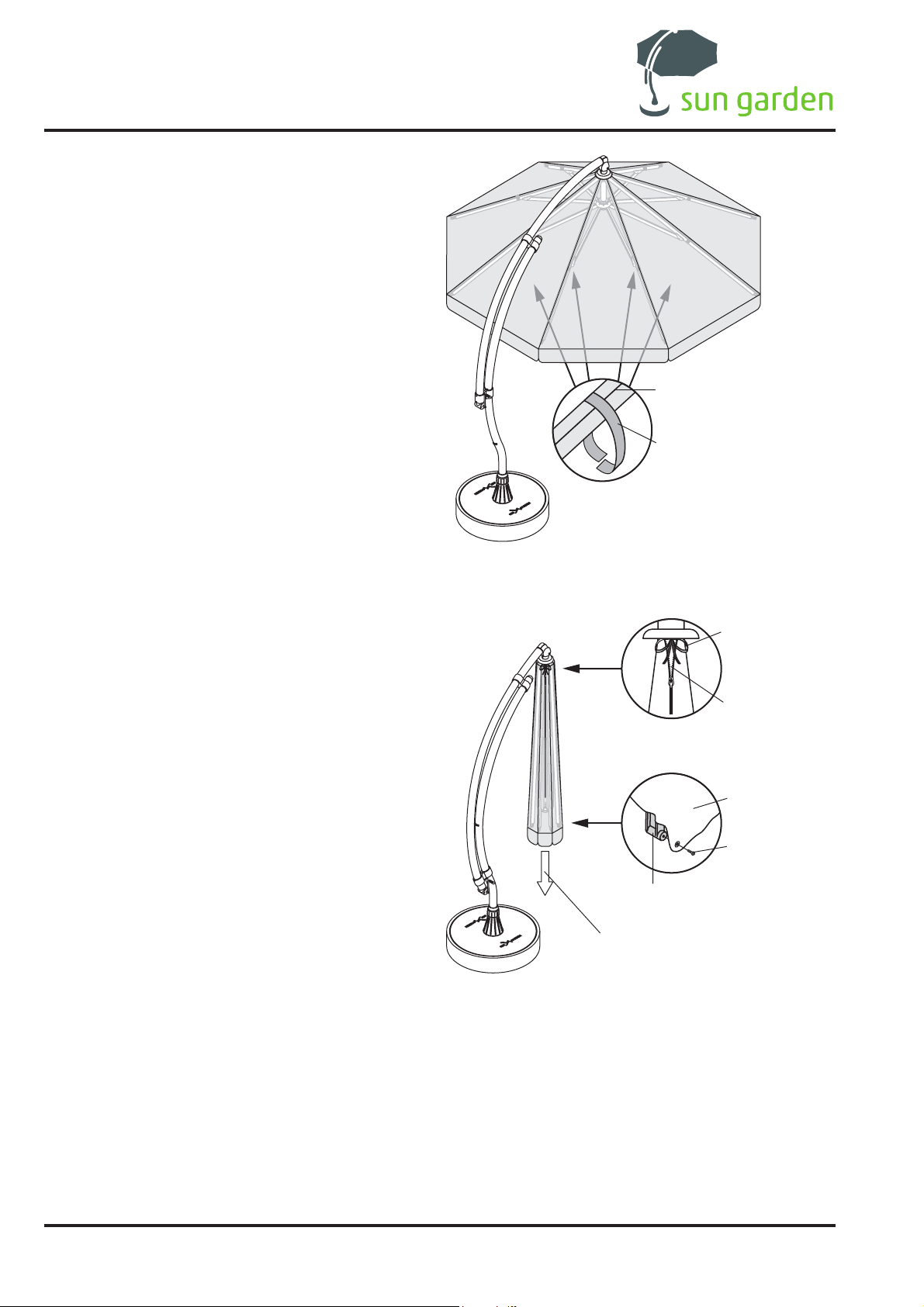

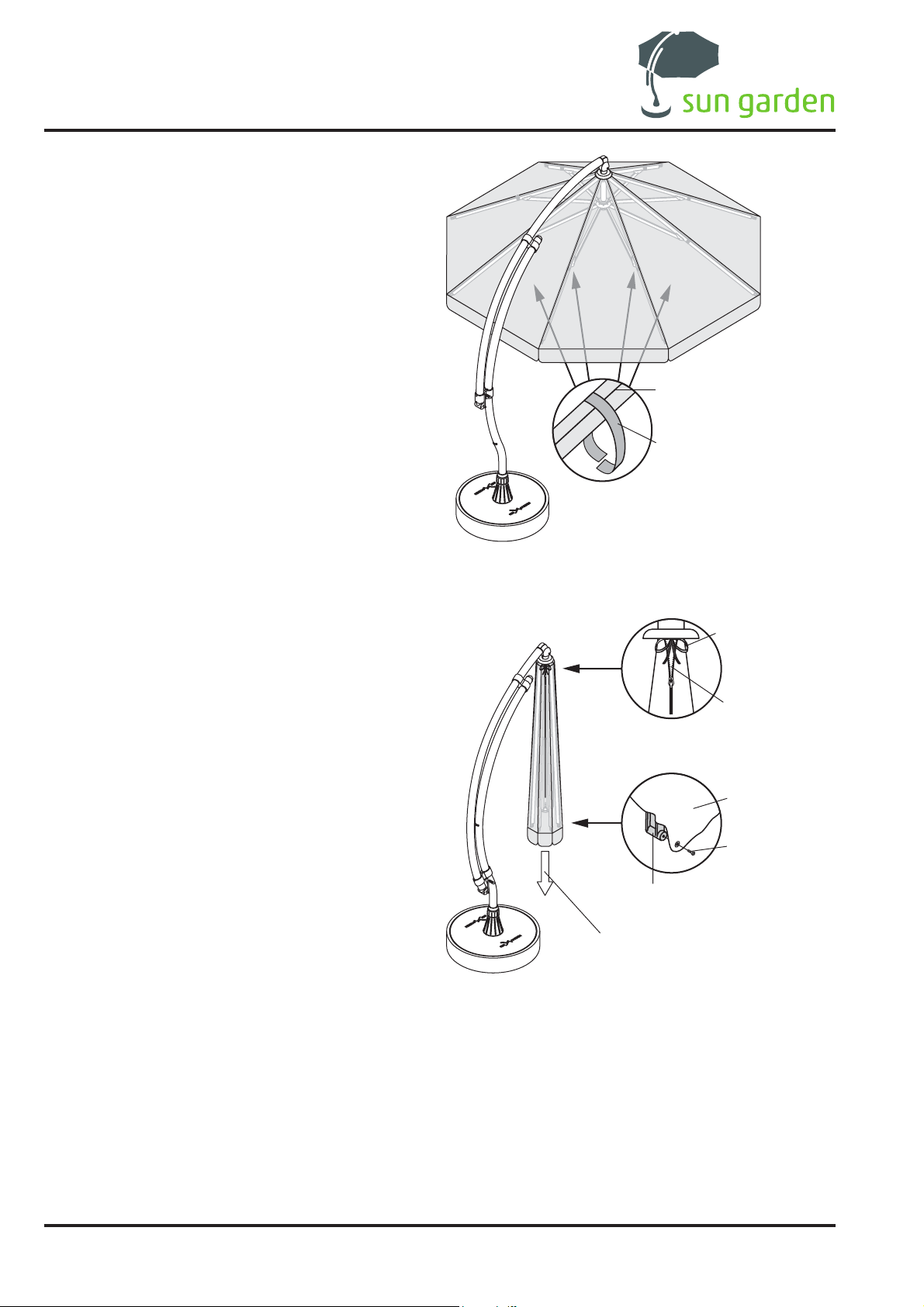

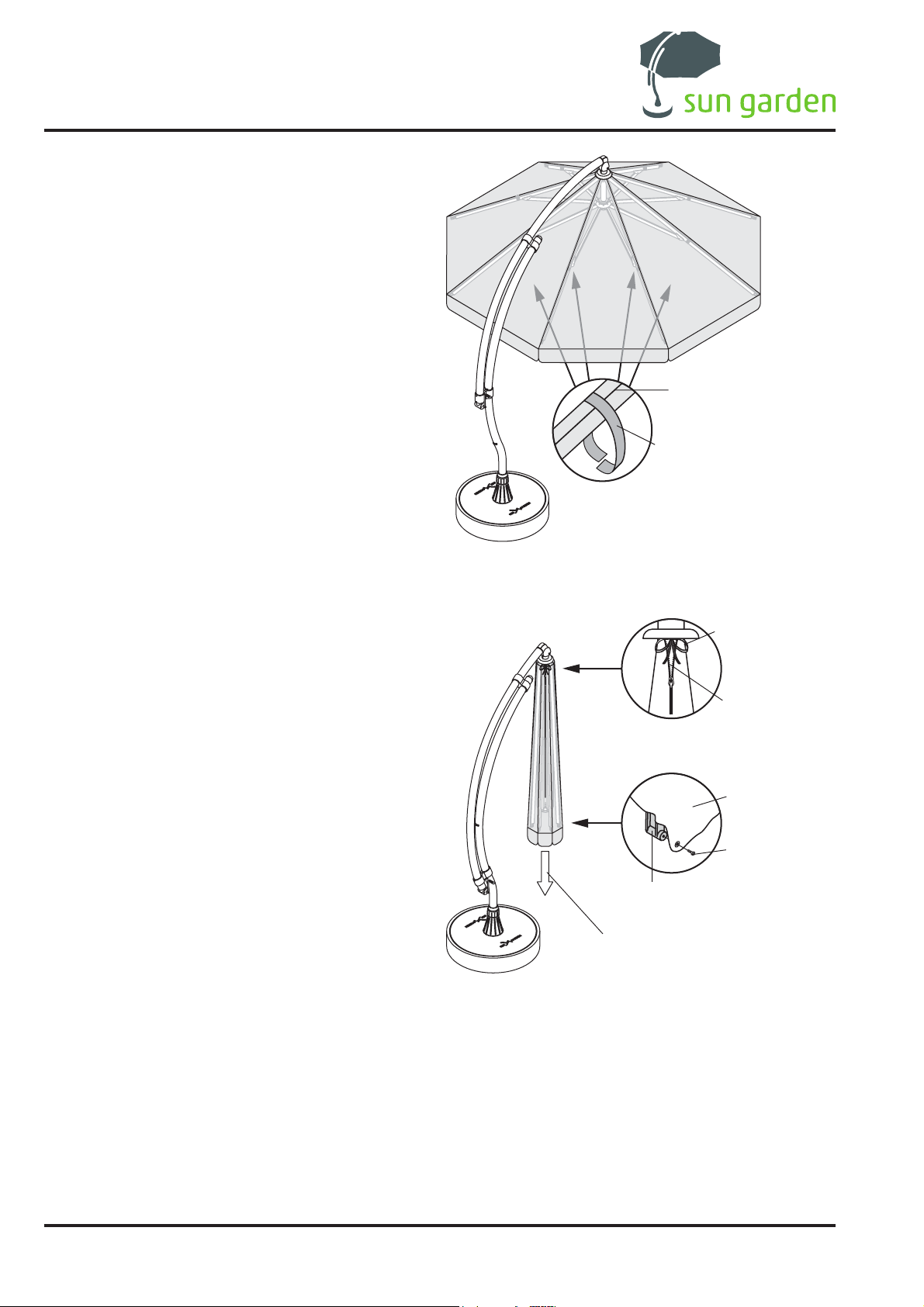

10.2 Sonnenschutzbezug entfernen

Benötigtes Werkzeug:

❏ Kreuzschlitz-Schraubendreher Nr. 2

Arbeitsschritte:

➭ Sonnenschirm etwa zur Hälfte öffnen.
➭ alle Klettbänder des Bezuges am Gestell

des Sonnenschirmes von der Innenseite
lösen.

Sonnenschirm­gestell

Klettband

➭ Sonnenschirm schließen und alle Schrau-

ben der unteren Befestigung des Sonnen­schutzbezuges mit Kreuzschlitz-Schrauben­dreher entfernen.

➭ Reißverschluss und Verschlussband der

oberen Bezugbefestigung öffnen und den
Bezug nach unten vom Schirmgestell
entfernen.

Die Montage des Sonnenschutzbezuges erfolgt
sinngemäß, in umgekehrter Reihenfolge.

obere Bezugbefestigung

Verschlussband

Reißverschluss

untere Bezugbefestigung

Sonnenschutz­bezug

Befestigungs­schraube

Halter für
Sonnenschirmbezug

Bezug nach unten vom
Sonnenschirmgestell ziehen

Seite 14

Stand: 16.01.2006

10.3 Sonnenschutzbezug imprägnieren

Nach dem Reinigen muß der Sonnenschutzbezug
wieder wasserabweisend imprägniert werden.
Zur Imprägnierung können Sie handelsübliche
Imprägniermittel verwenden.

Hinweis

Verwenden Sie nur, für das Material Ihres
Bezuges zugelassene Imprägniermittel.
Beachten Sie in jedem Fall die Anwendungs­hinweise des verwendeten Mittels.

10.4 Ampelschirm reinigen

Reinigen Sie alle Kunststoff- und Aluminium­Bauteile mit einem feuchten Tuch.
Starke Verschmutzungen entfernen Sie am
besten mit einem milden, scheuermittelfreien
Reinigungsmittel.

LAGERUNG

Hinweis

Zur Vermeidung von Schäden an den
Bauteiloberflächen beachten Sie die
Anwendungshinweise des Reinigungs­mittels.

11.0 Lagerung

Bei längerem Nichtgebrauch und über die Wintermonate muss
Ihr Ampelschirm und der Schirm- oder Bodenständer an einem
trockenen und frostsicheren Ort aufbewahrt werden.

Hinweise

• Zur Vermeidung von Wasserflecken dürfen Sie
Ihren
nur im trockenen Zustand zuklappen, mit der
Schutzhülle versehen und einlagern.

• Nutzen Sie zum Einlagern nach Möglichkeit
die Originalverpackung des Ampelschirmes.

Easy SunEasy Sun

Easy Sun PARASOL - Ampelschirm

Easy SunEasy Sun

Lagern des Ampelschirmes:

• Stand- und Gleitrohr, Sonnenschutzbezug und Schutzhülle reinigen.

• Sonnenschutzbezug und Schutzhülle gründlich austrocknen lassen.

• Schutzhülle anbringen und Ampelschirm einlagern.

Stand: 16.01.2006

Seite 15

WARTUNG

12.0 Wartung

12.1 Regelmäßige Wartung

Gleitbereich am Stand- und Gleitrohr regelmäßig
mit einem feuchten Tuch reinigen.
In diesem Bereich führen Staub und Schmutz zur
Schwergängigkeit der Neigungsverstellung und zur
Beschädigung der Rohroberfläche.

12.2 Jährliche Wartung

Einmal jährlich, nach dem ersten Aufstellen
oder vor dem Einlagern des Ampelschirmes,
sollten Sie ihn einer gründlichen „Inspektion“
anhand der folgenden Prüfliste unterziehen.

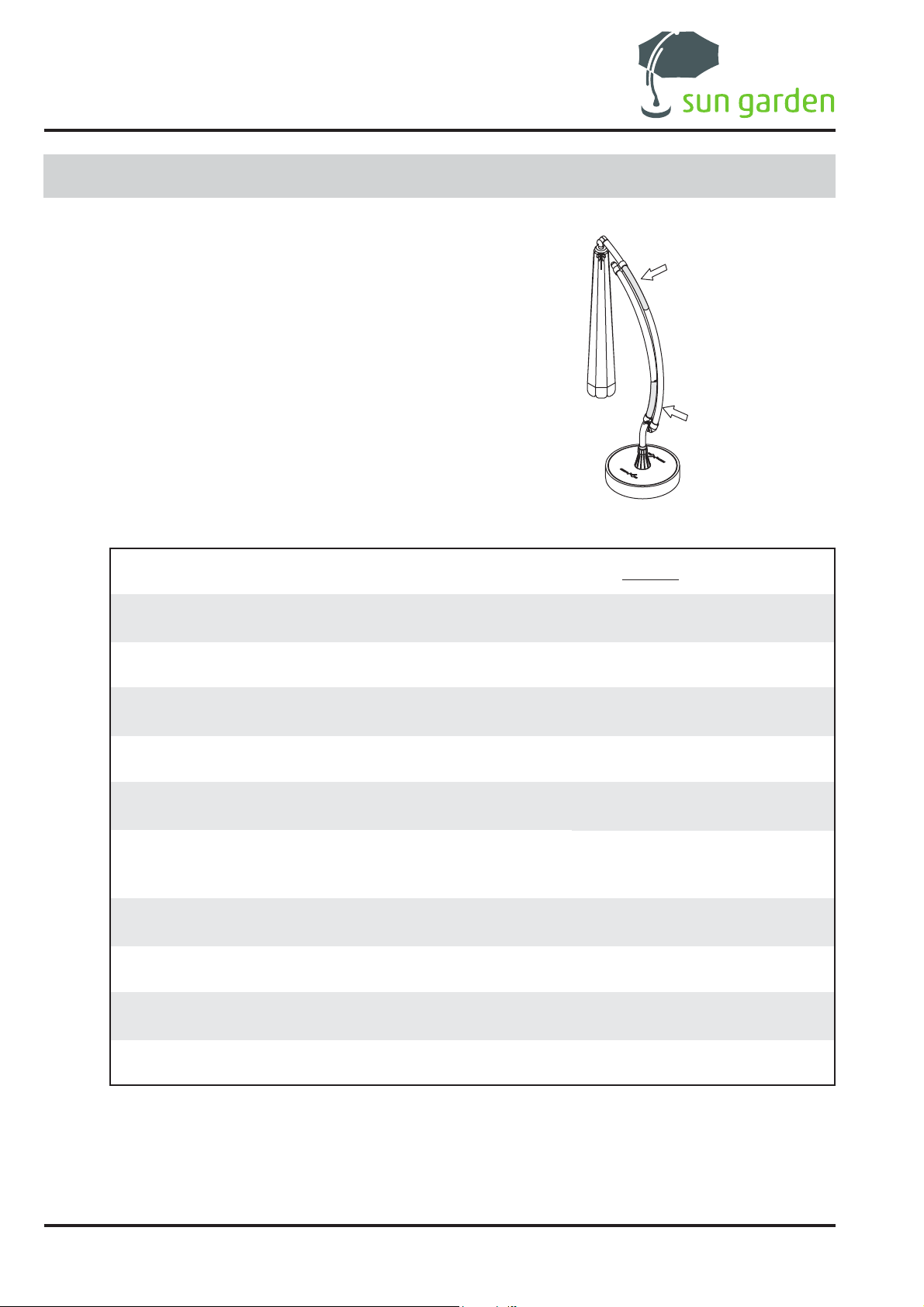

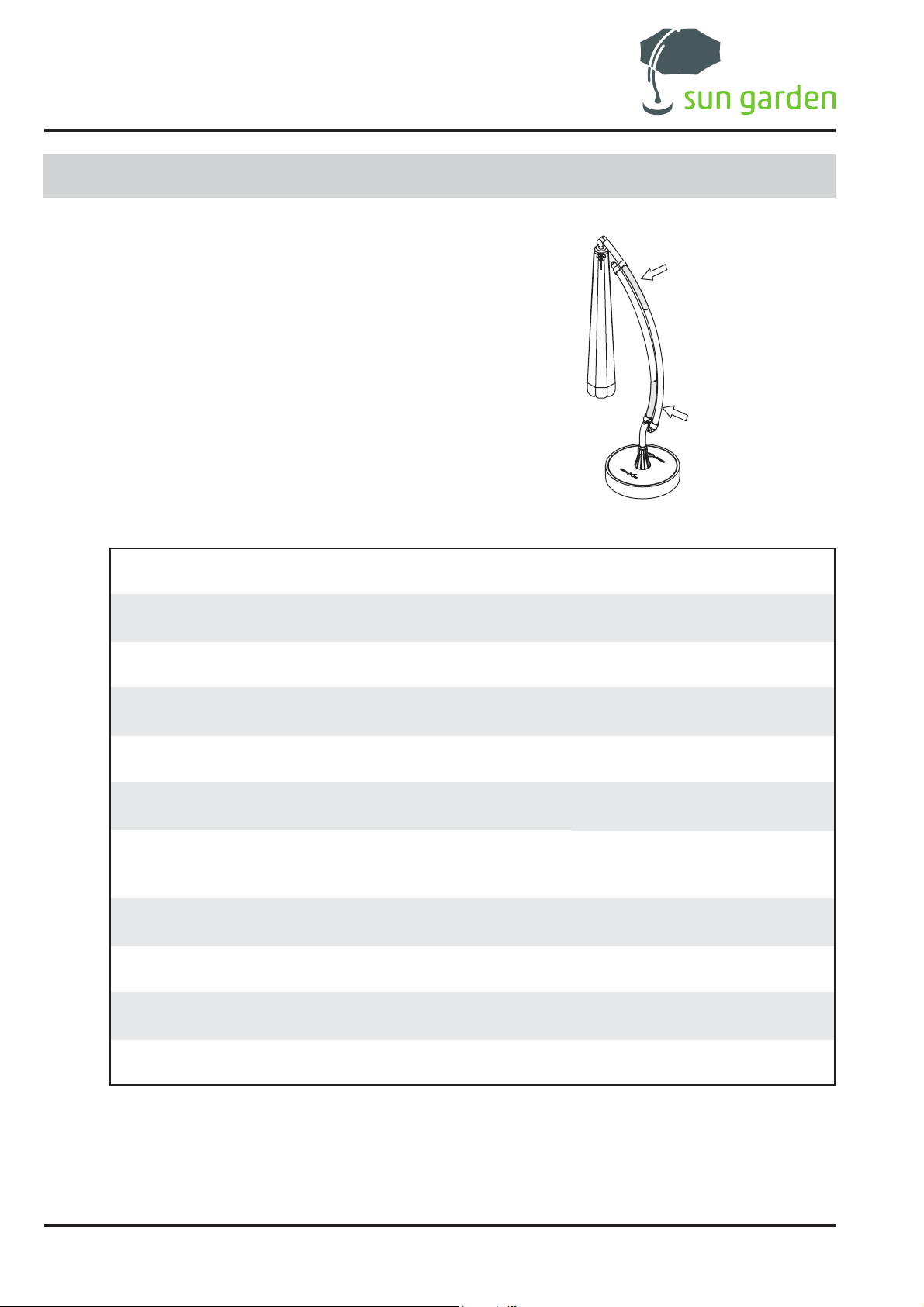

Prüfliste Easy Sun PARASOL Ampelschirm:

Sonnenschutzbezug auf Beschädigungen prüfen Sonnenschutzbezug ersetzen

Funktion des Klemmstückes prüfen
(Funktion siehe Kapitel 4.6 und 8.2)

Gleitbereiche

Prüfung NICHT in Ordnung

Klemmstück ersetzen

1

2

Handkurbel auf Beschädigungen prüfen Handkurbel ersetzen

1

Anschläge des Gleitrohres auf Beschädigungen prüfen Gleitrohranschläge ersetzen

Funktion der Handkurbel prüfen (Leichtgängigkeit) Spulenachse ersetzen

Funktion der Bremsen prüfen
(der Ampelschirm muss beim Öffnen oder Schließen
in jeder Position stehen bleiben)

Deckel des Windengehäuses
ersetzen

1

Schirmgestell auf Beschädigungen überprüfen Gestellarm ersetzen

Aufnahmen des Schirmgestells prüfen
(siehe Kapitel 4.4)

Bodenhülse auf Beschädigungen prüfen
(siehe Kapitel 4.8)

Gestellaufnahmen ersetzen

Bodenhülse ersetzen

1

1

1

den gesamten Ampelschirm einer Sichtprüfung unterziehen beschädigte Bauteile ersetzen

1) setzen Sie sich mit unserem Service-Center in Verbindung

2) siehe Kapitel Pflege

1

1

1

Seite 16

Stand: 16.01.2006

SERVICE-CENTER / ERSATZTEILE

13.0 Service-Center / Ersatzteilversorgung

Bei Fragen zur Instandsetzung, zur Anforderung unseres Reparaturservices, sowie zur Ersatzteilbestellung
wenden Sie sich bitte an eines unserer Service-Center (siehe Infoblatt Service-Center / Ersatzteilversorgung)
oder besuchen Sie uns im Internet unter www.sun-garden.de.

14.0 Entsorgung

Der Ampelschirm besteht aus Metall- und
Kunststoffbauteilen.
Die Entsorgung der einzelnen Materialien ist
entsprechend den regionalen Umwelt- und
Entsorgungsbestimmungen vorzunehmen.
Bei Fragen zur Entsorgung wenden Sie sich
bitte an Ihre örtlichen Entsorgungsstellen oder
eines unserer Service-Center (siehe Infoblatt
Service-Center / Ersatzteilversorgung).

15.0 Technische Daten

Gesamthöhe (H):

bei eingefahrenem Gleitrohr = ca. 2950 mm
bei ausgefahrenem Gleitrohr = ca. 3050 mm

Gestell

Sonnenschutz­bezug

Schirmständer Bodenständer

Bodenplatte

Durchgangshöhe (Hd) = ca. 2050 mm

Tiefe (T) / geschlossen:

Schirmständer = ca. 1200 mm
Bodenständer = ca. 1000 mm

Tiefe (T) / geöffnet / 4-eckige Ausführung:

Schirmständer = ca. 4100 mm
Bodenständer = ca. 3850 mm

Tiefe (T) / geöffnet / 8-eckige Ausführung:

Schirmständer = ca. 4100 mm
Bodenständer = ca. 3850 mm

Stand: 16.01.2006

Seite 17

GARANTIE

Breite (B) / geschlossen:

Schirmständer = ca. 880 mm
Bodenständer = ca. 500 mm

Breite (B) / geöffnet:

4-eckige Ausführung = ca. 3200 mm
8-eckige Ausführung = ca. 3250 mm

Maße des Sonnenschutzbezuges:

4-eckige Ausführung (De) = ca. 3200 mm
8-eckige Ausführung (Dr) = ca. 3500 mm

Stand- und Gleitrohr­durchmesser = ca. 70 mm

Gewicht:

kompletter Ampelschirm = ca. 19,00 kg

Gewicht / Schirmbezug:

Polyester - 4-eckige Ausführung = ca. 1,85 kg
Polyester - 8-eckige Ausführung = ca. 1,65 kg

Polypropylene - 4-eckige Ausführung = ca. 2,40 kg
Polypropylene - 8-eckige Ausführung = ca. 2,10 kg

16.0 Garantie

Die Sun Garden GmbH, Emsdettener Straße 233, 48485 Neuenkirchen, gewährt auf ihre Produkte
eine Garantie von 2 Jahren in der Weise, dass die Sun Garden GmbH Teile, die aufgrund von
Material- oder Fabrikationsfehlern defekt geworden sind, nach ihrer Wahl austauscht oder repariert.

Von der Garantie ausgenommen sind:

a.) Schäden, die durch Nichtbeachtung der Montage- und Bedienungsanleitung

oder durch eigenmächtige Reparaturen entstehen.
b.) Produkte, bei denen die Fabrikations-Nr. entfernt oder zerstört ist.
c.) Schäden durch höhere Gewalt.

Zum Nachweis von Garantieansprüchen ist der vollständig ausgefüllte Garantieschein
und der Kaufbeleg (Zahlungsbeleg) vorzulegen.

Die Garantiefrist beginnt mit dem Tag des Kaufes.

Zwecks Abwicklung von Garantieansprüchen gehen Sie bitte folgendermaßen vor:

• Füllen Sie den Garantieschein vollständig mit einer kurzen Mängelbeschreibung aus.

• Legen Sie Ihren Kaufbeleg dem Garantieschein bei.

• Bringen Sie den kompletten Artikel (Einzelteile siehe Lieferumfang) zum Händler zurück,

dieser übernimmt für Sie die Garantieabwicklung.

Durch diese Garantie werden die Mängelansprüche des Käufers auf Nacherfüllung,
Rücktritt, Minderung oder Schadenersatz gegen den Verkäufer nicht eingeschränkt.

Seite 18

Hinweis

Um weitere Beschädigungen zu vermeiden, verwenden Sie zum Transport des
Ampelschirmes nach Möglichkeit die Originalverpackung.

Stand: 16.01.2006

Garantieschein

Angaben des Typenschildes:

Modell: __________________________________

Fabrikations-Nr.: _________________________

Kaufdatum: _________________________

Händleradresse:

___________________________________________

___________________________________________

___________________________________________

___________________________________________

Käuferadresse:

___________________________________________

___________________________________________

___________________________________________

___________________________________________

Händlerstempel und Unterschrift:

Mängelbeschreibung in Stichpunkten:

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

heraustrennen oder kopieren

✃

Operation Manual

D

GB

F

Easy SunEasy Sun

Easy Sun

Easy SunEasy Sun

PARASOL

Sunshade

Introduction

SUN-GARDEN offers you, with the
technically advanced and long-lasting product. It is constructed to the current technological
state of the art and recognised safety standards.
The following operation manual should help you to enjoy using your sunshade for a long time
ahead.
This operation manual applies both to the 4-cornered and 8-cornered version of the sunshade,
as the only difference between the sunshades is the shape of the sunshade frame and the
canopy. Many sketches in the operation manual show the 8-cornered version of the sunshade.
They are used for clarity and can equally be applied to the 4-cornered version. All operation
and working sequences are identical for both versions.

The manual contains information about the following topics:

• Safety

• Installation

• Operation

• Care

Easy SunEasy Sun

Easy Sun

Easy SunEasy Sun

PARASOL Sunshade, a high quality

Please read the operation manual carefully before using the sunshade. Damages caused by
non-observance of the instructions are excluded from any liability and guarantee.

The sunshade has been designed as protection from the sun, and is intended for this use only.

Use the sunshade only

• for its intended use as a sunshade

• in a technically correct condition
Malfunctions, which could influence the safety and function of the sunshade
must be rectified immediately.

All repairs described in the manual can be carried out by the user. Any further complicated
repairs should not be carried out by the user. The repair information is intended or those
persons who are competent to use the tools described safely. Only carry out this repair work
using suitable tools.

We reserve the right to make alterations without prior notice due to technical improvements.

The following manual may neither be reprinted or copied without the prior consent of

SUN-GARDEN.

Issue: 30.01.2006

Page 1

CONTENTS

SAFETY INFORMATION

Contents

1.0 Safety information .........................2

1.1 Important symbols .............................. 2

1.2 Safety information ............................... 2

2.0 Type supplied and included in

delivery........................................... 3

3.0 Sunshade construction ................4

4.0 Fittings ........................................... 5

4.1 General ............................................... 5

4.2 Nameplate .......................................... 5

4.3 Canopy material .................................. 5

4.4 Sunshade frame .................................. 6

4.5 Operating elements: the winch handle 6

4.6 Operating elements: the block ............ 6

4.7 Sliding tube stop ................................. 7

4.8 Floor sleeve ........................................ 7

4.9 Protective cover .................................. 7

5.0 Sunshade space requirements .... 8

6.0 Setting up the Sunshade ..............9

7.0 Fitting the winch handle ............... 9

8.0 Operating the sunshade .............10

8.1 Opening the sunshade ...................... 10

8.2 Adjusting the sunshade inclination ..... 11

8.3 Closing the sunshade ........................ 11

8.4 Turning the sunshade in the parasol

base or bottom pole .......................... 12

9.0 Pulling on the protective cover .. 13

10.0 Care of your Easy Sun Parasol

sunshade .....................................13

10.1 Cleaning the canopy material ............ 13

10.2 Removing sunshade cover ................. 14

10.3 Impregnating the canopy material ..... 15

10.4 Cleaning the sunshade ..................... 15

11.0 Storage ......................................... 15

12.0 Maintenance ................................ 16

12.1 Periodical maintenance ..................... 16

12.2 Yearly maintenance .......................... 16

13.0 Service Centre / spare part

supply .......................................... 17

14.0 Disposal ....................................... 17

15.0 Specifications .............................. 17

16.0 Guarantee .................................... 18

Guarantee certificate ................................. 19

1.0 Safety information

1.1 Important symbols

Special information is labelled with the following graphics in the manual:

Caution!

This symbol identifies information which refers to danger of
injury and accident.

Note

This symbol identifies general tips for handling.

Note

This symbol identifies information which can avoid
damage to the sunshade.

1.2 Safety information
Caution: Tipping hazard!

• Only use original SUN-GARDEN Parasol base or Bottom pole.

Any liability with regard to the stability of Easy Sun PARASOL sunshades can only be
accepted with the use of original SUN-GARDEN Parasol base or Bottom pole.

Page 2

Issue: 30.01.2006

SUPPLY FORM / DELIVERY

Caution: Tipping hazard!

• Only set the sunshade up on firm foundations.

• Always ensure that the Parasol base or Bottom pole is firmly seated.

• Always close the sunshade and put the cover on if the wind rises above
a „moderate breeze“, if there is snowfall or if it is raining.

Wind strength description (Beaufort scale):

“Moderate breeze“ = Beaufort force 4 Bft
Effects on land = twigs and small branches move, paper and dust is raised
Effects on sea = small, but long waves, more white horses

• Do not hang any objects (e.g. clothing) on the sunshade frame.

Caution: Risk of accidents!

• Before opening the sunshade ensure that no persons are present in the opening area.

• Before closing the sunshade ensure that no persons are present below the sunshade.

• The sunshade is not a toy!
Ensure that children do not use either the sunshade, the canopy or the base for playing
or climbing.

Caution: Fire hazard!

• Do not use open fire (e.g. garden barbecue or grill) beneath or right next to the sunshade.

Caution: Risk of injury!

• Only carry out repairs to your sunshade when you are competent to use the tools required
safely.

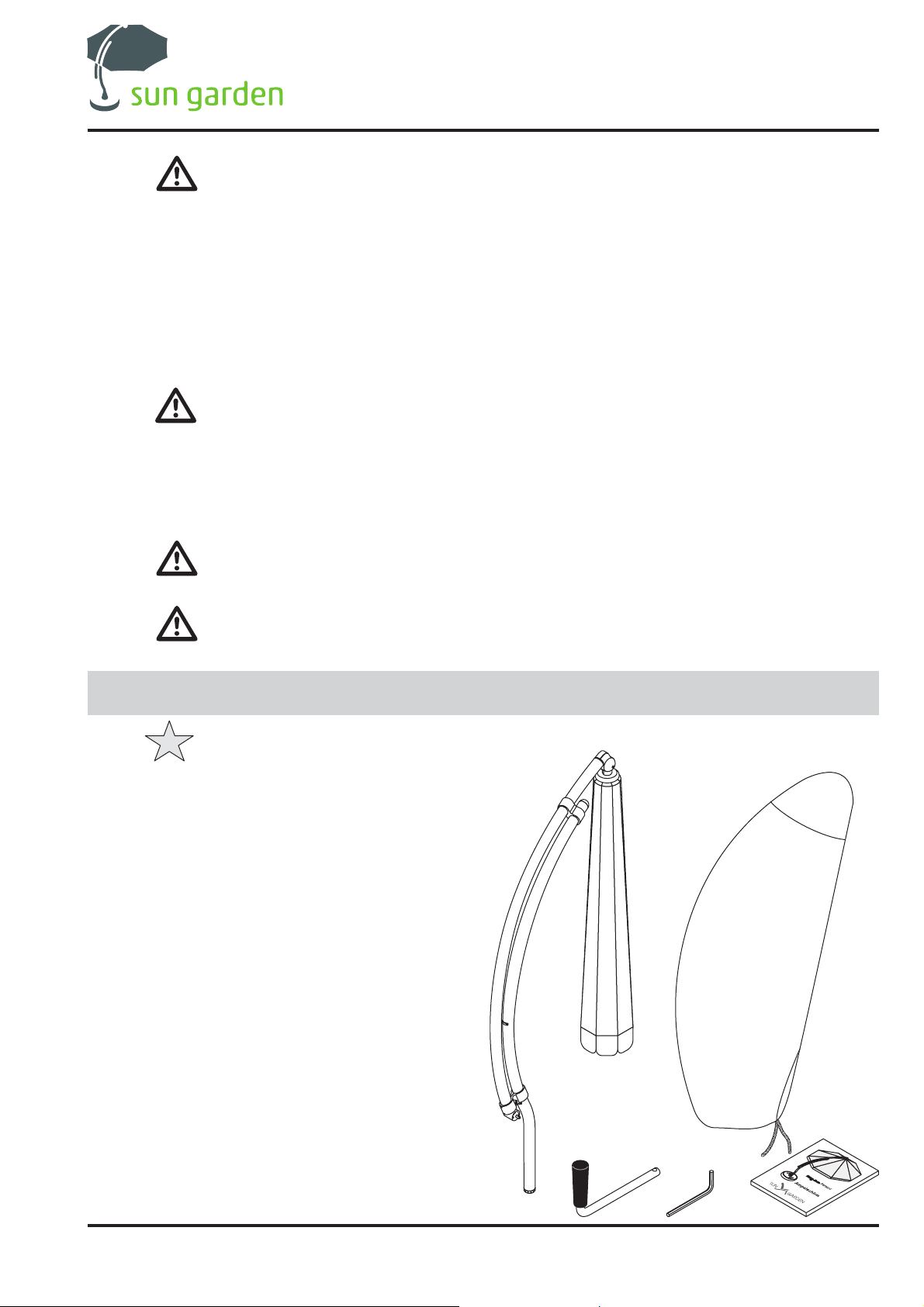

2.0 Type supplied and included in delivery

Note

All our products undergo rigorous testing for
quality and completeness before delivery.
Check the contents of the packaging before
starting assembly. If any components are
missing or faults can be seen please
contact your dealer. If possible you
should keep the packaging for any
guarantee work which may be
necessary.

The sunshade is delivered in stable cardboard
packaging.

Dimensions: 3000 x 800 x 200 mm

(118´´ x 31.5´´ x 7.8´´)

Total weight: 24 kg (53 lbs.)

The following components are contained
in the packaging:

one sunshade

➀

one protective cover

➁

one winch handle

➂

one Allen key; Size 4 mm (0.15´´)

➃

one operation manual

➄

➀➁

➂➃

➄

Issue: 30.01.2006

Page 3

COMPONENT DESCRIPTIONS

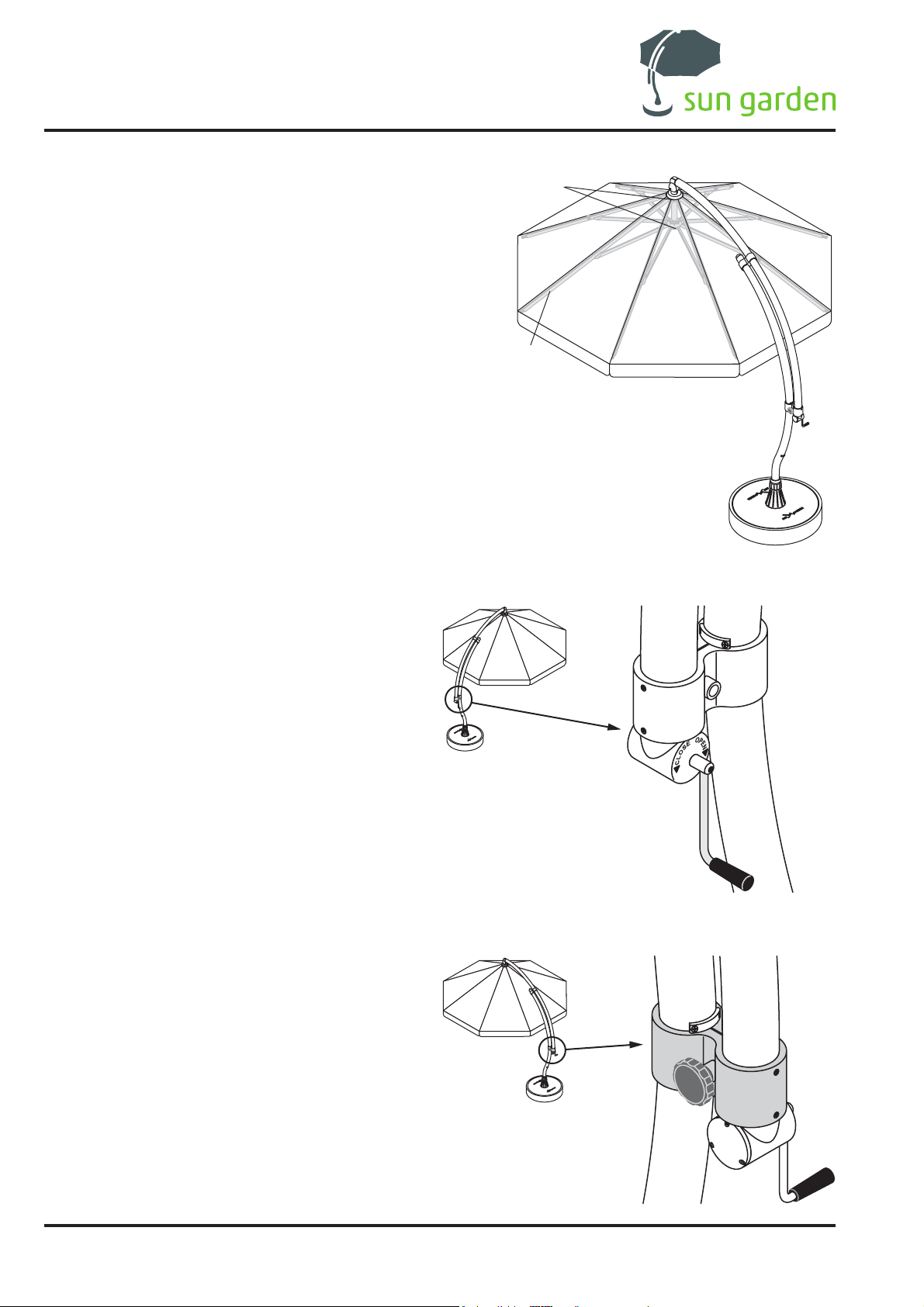

3.0 Sunshade construction

Canopy material

Slider

Sunshade frame

Slider tube

Block with

locking screw
Slider tube
stop

Winch handle for
canopy operation

Stand tube

Page 4

Bottom pole*

* The Bottom pole / Parasol base is NOT included in delivery with the sunshade (optional extra).

Parasol base*

Issue: 30.01.2006

4.0 Fittings

4.1 General

Material such as plastic, plastic coated
aluminium and non-rusting steel have been used
for all mechanical components of the sunshade.
This enables the sunshade to have a very high
degree of weather resistance, functionality and
service life.

4.2 Nameplate

The nameplate is attached to the stand tube in the
vicinity of the lower slider tube stop.
The following information is printed on the nameplate:

• Sunshade model

• Manufacturer

• Manufacturer's address

FITTINGS

• Manufacturer's Internet address

Sticker with Serial No.

4.3 Canopy material

The canopy material is manufactured in Polyester
fabric or Polypropylene depending on the version.
Both fabric types are treated to be water-repellent.
Coloured canopies are tested for light and colour
fastness (DIN 54 004).

The canopy material can be removed from the
sunshade easily for cleaning. Please observe
the information in the chapter entitled "Care".

Note

The sunshade canopy material is treated to be water-repellent.
This treatment is however not intended to prevent water
penetration in heavy rainfall.

The Easy Sun PARASOL is not an umbrella.

Issue: 30.01.2006

Page 5

FITTINGS

4.4 Sunshade frame

The sunshade frame is used to tension the
canopy material. It consists of the frame arms
and two frame seats.
The canopy material is fixed to the sunshade
frame with velcro bands and screws.
Opening the frame is done by a cable which is
operated by the winch handle.

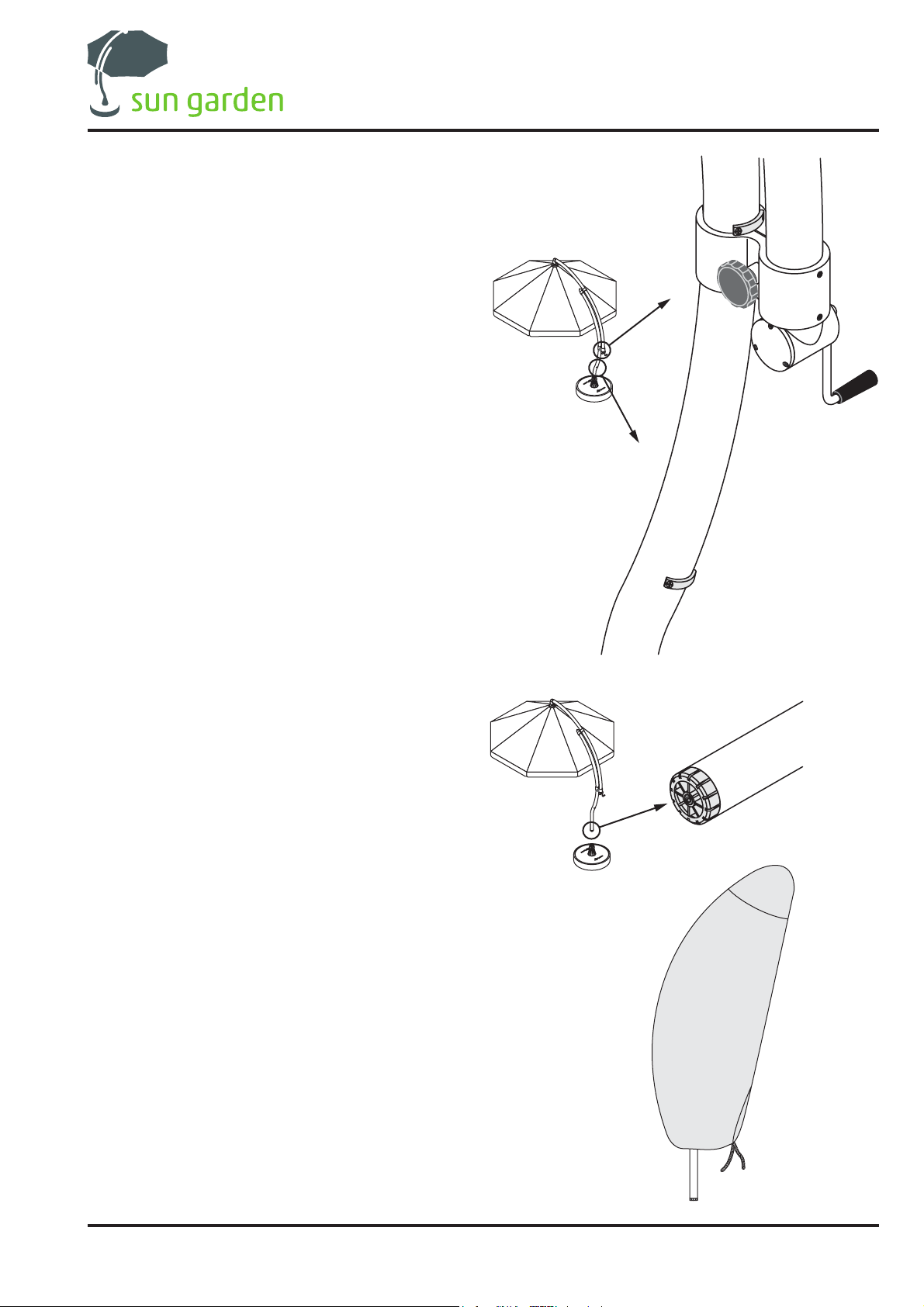

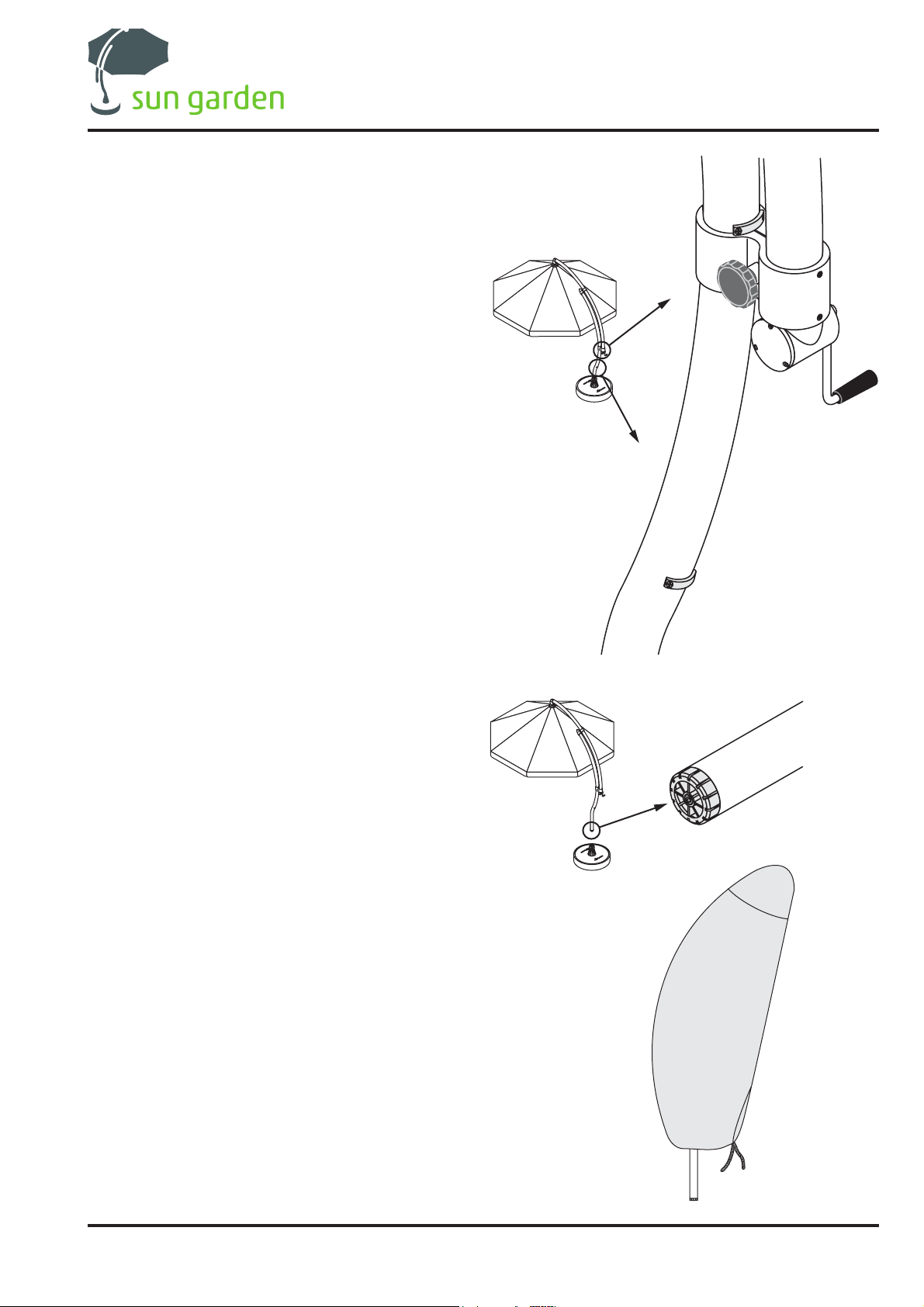

4.5 Operating elements: the winch
handle

The winch handle, manufactured in stainless
steel, is used to open and close the sunshade.
Handling is improved by the winch handle
having a rotating handle on bearings.
The winch handle length is designed so that the
sunshade can be opened or closed without
needing too much strength.

4.6 Operating elements: the block

The sunshade sliding tube is held in the
required position by the block.
After loosening the locking screw the sunshade
inclination can be altered and adapted to the
angle of the sun.

Page 6

Issue: 30.01.2006

4.7 Sliding tube stop

The sliding tube stops limit the sunshade
inclination.
They prevent the sunshade being adjusted to
too great an inclination.

FITTINGS

4.8 Floor sleeve

The floor sleeve is fitted to the bottom of the
sunshade stand tube.
It is used to centre the stand tube in the floor
stand and ensures that the sunshade is stably
mounted.

4.9 Protective cover

The protective cover, made of weather-resistant
PE fabric, protects the sunshade from damage
to the frame arms and the canopy material in
any weather.
Despite this the sunshade should not be left out
in the open in extreme weather conditions such
as storms or heavy frost, but should be kept in
a dry and protected location.

Issue: 30.01.2006

Page 7

SPACE REQUIREMENT

5.0 Sunshade space requirements

When selecting the location for your Easy Sun PARASOL sunshade make sure there is
enough space between it and any nearby buildings, trees etc.
The following sketches show you the space required by an opened sunshade.

8-cornered version

4-cornered version.

Page 8

Issue: 30.01.2006

6.0 Setting up the Sunshade

Caution: Danger of accident!

• It is easier if you can get a second person to help
when setting up the sunshade.

• Ensure that the Parasol base or Bottom pole is
secure and stable before setting up the sunshade.

➭ Place the sunshade with its stand tube

into the stand tube seat of the Parasol
base or Bottom pole.

➭ Push the stand tube in as far as the

stop in the stand tube seat.

SETTING UP THE SUNSHADE

FITTING THE WINCH HANDLE

➭ Turn the sunshade backwards and forwards

until the floor sleeve engages in the stand
tube seat (centred).

Note

If the floor sleeve has engaged
correctly, the sunshade can no
longer be turned.

➭ Clamp the sunshade by tightening the union

nut in the stand tube seat.

7.0 Fitting the winch handle

➭ Loosen grub screw with Allen key

(SW 4 mm, 0.15´´).

➭ Place the winch handle in the location hole

so that the recess in the handle is facing
the grub screw.

Stand tube

Stand tube
seat

Securing the sunshade by
tightening the union nut

Winch handle

Recess

➭ Tighten grub screw.

Issue: 30.01.2006

When tightening, ensure that the grub
screw engages exactly into the recess.

Note

Overtightening of the grub screw
causes damage to the Allen screw.

Location hole

Grub screw

Allen key
(SW 4 mm, 0.15´´)

loosen

tighten

Page 9

OPERATION

8.0 Operating the sunshade

8.1 Opening the sunshade

Caution: Danger of accident!

• Ensure that no persons or objects are in the vicinity of
the opening area before opening the sunshade.

➭ Loosen the block locking screw.
➭ Push the sunshade sliding tube to the upper

stop and secure by tightening the locking
screw.

➭ Open the sunshade by turning the winch

handle in a clockwise direction (OPEN).

Sliding tube

Locking screw

push

Block

tighten

loosen

Page 10

open

Issue: 30.01.2006

8.2 Adjusting the sunshade inclination

OPERATION

➭ Loosen the block locking screw.
➭ Push the sunshade sliding tube to the

required position and secure by tightening
the locking screw.

8.3 Closing the sunshade

Caution: Danger of accident!

• Before opening or closing the
sunshade ensure that no persons
or objects are under the sunshade.

Sliding
tube

adjusting
the
inclination

tighten

loosen

➭ Close the sunshade by turning the winch

handle in an anticlockwise direction (CLOSE).

Note

To avoid water stains you should
only close the sunshade in a dry
condition and use the protective
cover.

• If the sunshade is closed when
wet, open it as soon as possible
and let it dry out.

➭ Loosen the block locking screw.
➭ Push the sunshade sliding tube down as far

as the lower stop.

➭ Secure by tightening the locking screw.

Locking screw

tighten

loosen

close

Sliding
tube

Block

lower

Issue: 30.01.2006

Page 11

OPERATION

8.4 Turning the sunshade in the parasol base or bottom pole

Caution: Danger of accident!

• Get help from a second person when turning the
sunshade.

• Only turn the sunshade when it is closed.

➭ Close the canopy (see chapter 8.3).
➭ Loosen the union nut on the stand tube

mounting until the sunshade can be turned
(approx. 2 turns).

➭ Lift the sunshade up approx. 5 cm

(Floor sleeve disengages out of stand tube
seat).

➭ Turn the sunshade into the required position.
➭ Press the sunshade back into the stand

tube seat until it engages.

➭ Turn the sunshade backwards and forwards

until the floor sleeve engages in the stand
tube seat (centred).

Note

If the floor sleeve has engaged
correctly, the sunshade can no
longer be turned.

➭ Clamp the sunshade by tightening the union

nut in the stand tube seat.

loosen

raise

Union nut

turning

push and

engage

Stand tube seat

tighten

Page 12

Issue: 30.01.2006

9.0 Pulling on the protective cover

PULL ON THE PROTECTIVE COVER

The sunshade and canopy material should be
protected against soiling and damage by pulling
on the protective cover when not in use.

• When doing this use a stepladder and get help
from a second person.

Caution: Danger of accident!

• Only set the stepladder up on firm foundations.
Get a second person to hold the stepladder two
prevent accidents.

➭ Pull the protective cover over the sunshade

from the top.

➭ Close the protective cover by looping the

closing tape around the sunshade and
knotting it.

Protective
cover

Closing tape

10.0 Care of your

Easy SunEasy Sun

Easy Sun PARASOL SUNSHADE

Easy SunEasy Sun

Note

• Do not use any sharp-edged tools such as knives or metal scrapers, or any aggressive
cleaners or solvents, to clean your sunshade.

• Do not use large quantities of water when cleaning, in other words do not use
hosepipes or high-pressure cleaners.

10.1 Cleaning the canopy material

The canopy material can be cleaned of dust and
light soiling using a brush or a damp cloth.
If heavy soiling is present the canopy must be
removed from the sunshade frame and cleaned.
You can find information about cleaning the
canopy material on the label sewed onto the
canopy.

Issue: 30.01.2006

Page 13

CARE

10.2 Removing sunshade cover

Tools required:

❏ Phillips screwdriver No. 2

Stages:

➭ Open the sunshade about half-way.
➭ Release all material velcro bands on the

sunshade frame from the inside.

➭ Cose sunshade and remove all screws in the

sunshade cover bottom fixing with a Phillips
screwdriver.

➭ Open zip and closing tape in top cover fixing

and remove cover downwards from sunshade
frame.

Reassembly of the canopy material takes place in
the same manner but in reverse order

Sunshade frame

Velcro band

Top cover fixing

Closing tape

Zip

Bottom cover fixing

Sunshade
cover

Fixing screw

Page 14

Bracket for sunshade cover

pull downwards from sunshade
frame

Issue: 30.01.2006

10.3 Impregnating the canopy material

The canopy material must be impregnated with
water-repellent material after cleaning.
You can use any commercially available
impregnating material.

Note

Only use impregnating materials suitable
for the material in your canopy. Observe
the instructions for use provided with the
impregnator.

10.4 Cleaning the sunshade

Clean all plastic and aluminium components
with a damp cloth.
You can best remove heavy soiling with a mild
cleanser free of scouring agents.

STORAGE

Note

To avoid damage to component surfaces
please observe the instructions for use
provided with the cleanser.

11.0 Storage

All sunshade and floor stand components must be stored in a dry
and frost-free location during long periods of non-use and over the
winter months.

Note

• To avoid water stains you should only fold

• If possible you should use the original

down your Easy Sun PARASOL
sunshade, cover it with the protective cover
and store it in a dry condition.

sunshade packaging for storage.

Storing the sunshade:

• Clean the stand, sliding tube, canopy material and protective cover.

• Allow the canopy material and protective cover to dry thoroughly.

• Pull on the protective cover and store the sunshade.

Issue: 30.01.2006

Page 15

MAINTENANCE

12.0 Maintenance

12.1 Periodical maintenance

The sliding areas of the stand and slide tube hould be cleaned with
a damp cloth.
Dust and dirt in this area can lead to difficulty in adjusting the
inclination and to damage to the tube surface.

12.2 Yearly maintenance

You should carry out a thorough inspection of your
sunshade using the following checklist, either after
the first assembly or before storing the sunshade over
longer periods.

Checklist Easy Sun PARASOL sunshade:

sliding areas

Test NOT in working order

Check canopy material for damage Replace canopy material

Check block function
(function see chapters 4.6 and 8.2)

Check winch handle for damage

Replace block

Replace winch handle

Check sliding tube stops for damage Replace sliding tube stops

Check winch handle function (smooth running) Replace drum axle

Check brake function
(when opening or closing the sunshade must
remain stable in any position)

Replace winch housing

1

cover

Check sunshade frame for damage Replace frame arm

Check sunshade frame seat
(see chapter 4.4)

Check floor sleeve for damage
(see chapter 4.8)

Replace frame seats

Replace floor sleeve

1

1

1

1

1

1

2

1

Page 16

Give the whole sunshade a visual check replace damaged components

1) Call Service Centre

2) See care chapter

Issue: 30.01.2006

1

13.0 Service Centre / spare part supply

If you have any questions about setting up, require our repair service or wish to order spare parts,
please contact one of our Service Centres (see Service Centre / ordering spare parts information
sheet) or visit our Internet site at www.sun-garden.de.

14.0 Disposal

SERVICE CENTRE / SPARE PARTS

The sunshade consists of metal and plastic
components.
You should dispose of any of these materials in
accordance with the regional or national
environmental and disposal regulations.
If you have any questions about disposal,
please contact your local authority or one of our
service centres (see information sheet entitled
Service centres / spare parts disposal).

15.0 Specifications

Total height (H):

sliding tube retracted = approx. 2950 mm (9.7 ft.)

Sunshade
frame

Canopy materi­al

Parasol base Bottom pole

Floor plate

sliding tube extended = approx. 3050 mm (10.0 ft.)

Clear head
height (Hd) = approx. 2050 mm (6.7 ft.)

Depth (T) / closed:

Parasol base = approx. 1200 mm (3.95 ft.)
Bottom pole = approx. 1000 mm (3.3 ft.)

Depth (T) / opened / 4-cornered version:

Parasol base = approx. 4100 mm (13.5 ft.)
Bottom pole = approx. 3850 mm (12.6 ft.)

Depth (T) / opened / 8-cornered version:

Parasol base = approx. 4100 mm (13.5 ft.)
Bottom pole = approx. 3850 mm (12.6 ft.)

Issue: 30.01.2006

Page 17

GUARANTEE

Width (B) / closed:

Parasol base = approx. 880 mm (2.9 ft)
Bottom pole = approx. 500 mm (1.65 ft.)

Width (B) / opened:

4-cornered version = approx. 3200 mm (10.5 ft.)
8-cornered version = approx. 3250 mm (10.65 ft.)

Canopy material dimensions:

4-cornered version (De2) = approx. 3200 mm (10.5 ft.)
8-cornered version (Dr) = approx. 3500 mm (11.5 ft.)

Stand and
sliding tube diameters = approx. 70 mm (2.76´´)

Weight:

complete sunshade = approx. 19.00 kg (42.2 lbs.)

Weight / canopy:

Polyester - 4-cornered version = approx. 1.85 kg (4 lbs.)
Polyester - 8-cornered version = approx. 1.65 kg (3.6 lbs.)

Polypropylene - 4-cornered version = approx. 2.40 kg (5.3 lbs.)
Polypropylene - 8-cornered version = approx. 2.10 kg (4.6 lbs.)

16.0 Guarantee

Sun Garden GmbH, Emsdettener Straße 233, 48485 Neuenkirchen, gives a product guarantee of
two years on the basis that Sun Garden GmbH will replace or repair, as they see fit, parts which
have become defective due to material or production faults.

The following are excluded from the guarantee:

a.) Damages which occur as a result of non-observance of the assembly or operating manuals

or of unauthorised repairs.
b.) Products from which the fabrication number has been removed or destroyed.
c.) Damages arising due to acts of God.

The guarantee certificate, completely filled out, and proof of purchase (till receipt)
is required for proof of guarantee claims.

The guarantee becomes active on the day of purchase.

Please proceed as follows to process any guarantee claims arising:

• Fill out the guarantee certificate completely, including a short description of any faults.

• Provide your proof of purchase with the guarantee certificate.

• Bring the complete item (individual components see „Included in delivery“) back to your dealer,

who will then deal with your guarantee claim.

This guarantee does not restrict the purchaser’s defective goods rights with respect to
post-fulfilment, repudiation, reduction or damage compensation against the seller.

Note

Please use the original packaging to transport the article if possible to avoid any further damage.

Page 18

Issue: 30.01.2006

Guarantee certificate

Nameplate information:

Model: __________________________________

Fabrication-No.: _________________________

Date of Purchase: _________________________

Dealer´s adress:

___________________________________________

___________________________________________

___________________________________________

___________________________________________

Purchaser´s address:

___________________________________________

___________________________________________

___________________________________________

___________________________________________

Dealer´s stamp and signature:

Short description of faults:

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

tear out or copy

✃

Instructions de service

D

GB

F

Easy SunEasy Sun

Easy Sun

Easy SunEasy Sun

Introduction

Avec l’Easy Sun
bien mûri sur le plan technique et de grande longévité. Il a été construit selon les règles de l’art
et répond aux règles techniques de sécurité reconnues. Les instructions de service suivantes
vous aideront à profiter longtemps de votre parasol.
Les instructions de service s’appliquent aussi bien à la version de parasol 4 pans qu’à la
version 8 pans vu que la différence des parasols ne réside que dans la forme des
montures et des revêtements de protection contre le soleil. Plusieurs croquis des présentes
instructions montrent la version de parasol 8 pans. Ils sont destinés à donner un aperçu et
permettent d’avoir une idée de la version 4 pans. Toutes les opérations sont identiques pour
les deux versions.

Les instructions contiennent des remarques au sujet des thèmes suivants :

• Sécurité • Montage • Utilisation • Entretien

Lire attentivement les instructions de service avant d’utiliser le parasol. Aucune responsabilité
ni garantie ne sera reconnue pour les dommages résultant du non-respect de ces instructions.

PARASOL, SUN-GARDEN vous offre un produit de qualité supérieure,

PARASOL

Le parasol excentré est conçu pour la protection contre le soleil et n’est prévu que pour cette
utilisation.

N’utiliser le parasol que

• pour l’utilisation conforme à la finalité en tant que protection contre le soleil

• dans un état technique parfait
Remédier immédiatement à toute défaillance risquant de nuire à la sécurité et à la fonction du
parasol.

Les travaux de maintenance et d’entretien décrits dans les instructions peuvent être effectués
par l’utilisateur. De plus amples réparations ne devront pas être effectuées par l’utilisateur. Les
conseils d’entretien sont conçus pour des personnes sachant utiliser les outils à employer de
manière sûre. N’effectuer les travaux qu’avec des outils appropriés.

Sun Garden GmbH • Emsdettener Straße 233 • D-48485 Neuenkirchen

Internet: www.sun-garden.de

Des modifications à des fins de perfectionnements techniques peuvent avoir lieu sans avis préalable.

Les présentes instructions ne doivent être ni reproduites ni photocopiées, ni totalement ni partiellement sans assentiment préalable de

SUN-GARDEN.

En date de: 30.01.20006

Page 1

TABLE DES MATIERES
CONSEILS DE SECURITE

Table des matières

1.0 Conseils de sécurité ..................... 2

1.1 Symboles importants .......................... 2

1.2 Conseils de sécurité ........................... 2

2.0 Forme et éléments de livraison ....3

3.0 Montage du parasol ......................4

4.0 Equipement ................................... 5

4.1 Généralités ......................................... 5

4.2 Plaque signalétique............................. 5

4.3 Revêtement pare-soleil ........................ 5

4.4 Monture du parasol ............................. 6

4.5 Eléments de réglage : la manivelle ...... 6

4.6 Eléments de réglage : l’élément

de serrage .......................................... 6

4.7 Butée du tube coulissant .................... 7

4.8 Douille de sol ...................................... 7

4.9 Housse de protection .......................... 7

5.0 Encombrement du parasol ........... 8

6.0 Installer le parasol excentré ......... 9

7.0 Monter la manivelle ....................... 9

8.0 Manipulation du parasol .............10

8.1 Ouverture du parasol ......................... 10

8.2 Régler l’inclinaison du parasol ............ 11

8.3 Fermer le parasol ............................... 11

8.4 Tourner le parasol dans le pied de .........

parasol ou du pied fixe ...................... 12

9.0 Enfiler la housse de protection .. 13

10.0 Entretien de l’Easy Sun Parasol 13

10.1 Nettoyer le revêtement pare-soleil ..... 13

10.2 Enlever le revêtement pare-soleil ....... 14

10.3 Imperméabiliser le revêtement

pare-soleil ......................................... 15

10.4 Nettoyer le parasol ............................ 15

11.0 Entreposage ................................15

12.0 Maintenance ................................ 16

12.1 Maintenance régulière ....................... 16

12.2 Maintenance annuelle ....................... 16

13.0 Centre de service après-vente /
Fourniture de pièces détachées 17

14.0 Gestion des déchets ...................17

15.0 Données techniques...................17

16.0 Garantie ........................................18

Bon de garantie......................................... 19

1.0 Conseils de sécurité

1.1 Symboles importants

Les instructions contiennent des informations spéciales avec les graphiques suivants :

Attention !

Ce symbole caractérise les remarques attirant l’attention
sur les risques d’accident et de blessure.

Remarque

Ce symbole vous fournira des conseils d’ordre général au
sujet de la manipulation.

Remarque

Ce symbole vous fournira des conseils permettant
d’éviter un endommagement du parasol.

1.2 Conseils de sécurité
Attention: Risque de basculer!

• N’utiliser que les pieds pour parasol ou pieds fixes d’origine SUN-GARDEN.

La responsabilité en ce qui concerne la stabilité de l’Easy Sun PARASOL n’est assurée qu’en

cas d’utilisation d’un pied pour parasol ou pied fixe SUN-GARDEN.

Page 2

En date de: 30.01.2006

FORME DE LIVRAISON / ELÉMENTS DE LIRAISON

Attention: Risque de basculer!

• Ne poser le parasol que sur une base solide.

• Toujours veiller à une bonne stabilité du pied de parasol ou pied fixe.

• En cas de „jolie brise“, de chutes de neige ou de pluie, fermer le parasol
et le revêtir de son étui de protection.

Détermination de la force du vent (échelle de Beaufort):

„Jolie brise“ = force du vent 4 Bft
Effet terre = les petites branches sont agitées, le papier et la poussière sont soulevés
Effet mer = petites vagues devenant plus longues, plus de moutons

• Ne pas suspendre d’objets (p.ex. des vêtements) à la monture du parasol.

Attention: Risque d’accident !

• Avant d’ouvrir le parasol, s’assurer que personne ne se trouve dans la zone d’ouverture.

• Avant de fermer le parasol, s’assurer que personne ne se trouve en dessous du parasol.

• Le parasol excentré n’est pas un jouet!
Veillez à ce que les enfants n’utilisent pas le parasol excentré ni le pied ou support pour
jouer et grimper.

Attention: Risque d’incendie!

• Ne pas entretenir de feu nu (p. ex. cheminée/ barbecue) en dessous ou très près du parasol.

Attention: Risque de blessure !

• N’effectuer des travaux de maintenance et d’entretien sur votre parasol que lorsque vous
connaissez bien l’utilisation des outils à employer.

2.0 Forme et éléments de livraison

Nota

Avant d’être livrés, nos produits, dont l’intégralité est
vérifiée, sont soumis à un sévère contrôle de qualité.
Vérifier le contenu de l’emballage avant de
commencer le montage.
S’il devait s’avérer que des pièces manquent
ou que des défauts sont visibles, veuillez
alors vous mettre en rapport avec le
commerçant.
Autant que possible, conserver les
emballages pour le déroulement de
cas éventuels de garantie.

La livraison du parasol s’effectue dans un
emballage en carton stable.

Dimensions : 3000 x 800 x 200 mm
Poids total : 24 kg

Dans l’emballage se trouvent les pièces
suivantes :

un parasol

➀

une housse de protection

➁

une manivelle

➂

une clé mâle coudée pour vis à six pans

➃

creux; ouverture de clé 4 mm

un mode d’emploi

➄

En date de: 30.01.20006

➀➁

➂➃

➄

Page 3

DESIGNATIONS DES PIECES

3.0 Montage du parasol

Revêtement de protection
contre le soleil

Elément coulissant

Monture du parasol

Tube
coulissant

Elément de
serrage avec
vis de blocage

Butée de tube
coulissant

Manivelle pour
commander le
parasol

Mât

Page 4

Pied de parasol*Pied fixe*

* Le pied fixe / pied de parasol N’EST PAS compris dans la fourniture du parasol (à acheter séparément).

En date de: 30.01.2006

4.0 Equipement

4.1 Généralités

Des matériaux tels que matière plastique,
aluminium revêtu de matière plastique et acier
inoxydable ont été utilisés pour toutes les pièces
mécaniques du parasol.
La résistance aux intempéries, la fonctionnalité et
la longévité du parasol est ainsi portée à son
maximum.

4.2 Plaque signalétique

La plaque signalétique est montée dans la zone de la
butée inférieure du tube coulissant.
Sur la plaque signalétique, vous trouverez les
indications suivantes:

• Modèle de parasol

• Fabricant

EQUIPEMENT

• Adresse du fabricant

• Adresse internet du fabricant

Autocollant avec n° de fabrication

4.3 Revêtement pare-soleil

Selon la version, le revêtement pare-soleil
est en tissu polyester ou en Polypropylene.
Ces deux types de tissu sont traités pour
être hydrofuges.
Les revêtements de couleur ont été testés
quant à la solidité de la couleur et la solidité
à la lumière (norme DIN 54 004).

Pour le nettoyage, le revêtement pare-soleil
s’enlève facilement du parasol. Veuillez tenir
compte des conseils au chapitre Entretien.

En date de: 30.01.20006

Nota

Le revêtement pare-soleil du parasol a été traité pour être hydrofuge.
Le traitement n’empêche cependant pas que l’eau pénètre en cas de
fortes pluies.

L’Easy Sun PARASOL n’est pas un parapluie.

Page 5

EQUIPEMENT

4.4 Monture du parasol

La monture du parasol sert à tendre le
revêtement pare-soleil. Il se compose des
branches de la monture et de deux logements
de monture.
Le revêtement pare-soleil est fixé par bandes
autoagrippantes et vis sur la monture.
L’ouverture de la monture a lieu à l’aide d’un
câble qui se commande au moyen de la
manivelle.

Logement de la
monture

Branche de
monture

4.5 Eléments de réglage : la manivelle

La manivelle fabriquée en acier inoxydable sert
à ouvrir et fermer le parasol.
La poignée à logement pivotant de la manivelle
facilite la manipulation. La longueur de la
manivelle est conçue de manière à ce que le
parasol puisse être ouvert et fermé sans grande
difficulté.

4.6 Eléments de réglage : l’élément
de serrage

Le tube coulissant du parasol est maintenu à
la position souhaitée par l’élément de serrage.
Après avoir desserré la vis de blocage, il est
possible de modifier l’inclinaison du parasol et
de l’adapter à la position du soleil.

Page 6

En date de: 30.01.2006

4.7 Butée du tube coulissant

Les butées de tube coulissant limitent
l’inclinaison du parasol.
Elles empêchent que le parasol ne bascule
suite à une inclinaison trop importante.

EQUIPEMENT

4.8 Douille de sol

La douille de sol est placée dans la partie
inférieure du mât du parasol.
Elle sert à centrer le mât dans le pied fixe
et assure la stabilité du parasol.

4.9 Housse de protection

La housse de protection en tissu PE résistant
aux intempéries protège votre parasol par
tous les temps contre des endommagements
des barres et du revêtement pare-soleil.
En cas de conditions climatiques extrêmes
telles que tempête ou forte gelée, il est
conseillé de ne cependant pas laisser le
parasol dehors, mais de le conserver à l’abri
dans un endroit sec.

En date de: 30.01.20006

Page 7

ENCOMBREMENT

5.0 Encombrement du parasol

En choisissant l’emplacement de l’Easy Sun PARASOL, veiller à avoir un écart suffisant
par rapport aux objets proches tels que bâtiment, arbres, etc.
Les croquis suivants vous montrent la place nécessaire lorsque le parasol est ouvert.

Version 8 pans

Version 4 pans

Page 8

ca. ø 865 mm

En date de: 30.01.2006

6.0 Installer le parasol excentré

Attention : Risque d’accident !

• Pour installer le parasol, avoir recours à une seconde
personne.

• Vérifier la stabilité du pied de parasol ou du pied
fixe avant d’installer le parasol.

➭ Placer le parasol en introduisant le mât

du haut dans le logement de mât du
pied de parasol ou du pied fixe.

➭ Pousser le mât jusqu’à la butée dans le

logement du mât.

INSTALLER LE PARASOL
MONTER LA MANIVELLE

➭ Faites tourner le parasol excentré dans un

sens et dans l’autre jusqu’à ce que la douille
de sol s’encliquette dans le logement du
mât central (centré).

Nota

Lorsque la douille de sol est
encliquetée correctement, le
parasol excentré ne peut plus
être tourné.

➭ Bloquer le parasol en serrant bien la bague

de serrage dans le logement du mât.

7.0 Monter la manivelle

➭ Desserrer la vis sans tête avec la clé mâle coudée

pour vis à six pans creux (ouverture 4 mm).

➭ Placer la manivelle dans le trou de réception de

manière à ce que l’entaille de la manivelle soit
tournée vers la vis sans tête.

➭ Bien serrer la vis sans tête.

En serrant, veiller à ce que la vis sans tête entre
exactement dans l’entaille.

Nota

Un serrage trop important de la vis
sans tête entraîne la destruction du
six pans creux.

Mât

Logement
du mât

bien serrer

Bloquer le parasol en
serrant bien l’écrou
d’accouplement

Manivelle

Entaille

Trou de réception

Vis sans tête

Vis à six pans creux
(ouverture 4 mm)

desserrer

En date de: 30.01.20006

Page 9

MANIPULATION

8.0 Manipulation du parasol excentré

8.1 Ouverture du parasol

Attention : Risque d’accident !

• Avant d’ouvrir le parasol, s’assurer que personne et
aucun objet ne se trouve dans la zone d’ouverture.

➭ Desserrer la vis de blocage de l’élément de

serrage.

➭ Pousser le tube coulissant du parasol contre

la butée supérieure et le bloquer en vissant la
vis de blocage.

➭ Ouvrir le parasol en tournant la manivelle

dans le sens des aiguilles d’une montre
(OPEN).

vis de blocage

bien
serrer

tube
coulissant

pousser

élément de
serrage

desserrer

Page 10

ouvrir

En date de: 30.01.2006

MANIPULATION

8.2 Régler l’inclinaison du parasol

➭ Desserrer la vis de blocage de l’élément de

serrage.

➭ Pousser le tube coulissant du parasol à la

position souhaitée et le bloquer ne serrant
bien la vis de blocage.

8.3 Fermer le parasol

Attention : Risque d’accident !

• Avant de fermer le parasol, s’assurer
que personne et aucun objet ne se
trouve en dessous du parasol.

bien
serrer

tube
coulissant

régler
l’inclinaison

desserrer

➭ Fermer le parasol en tournant la manivelle

dans le sens inverse des aiguilles d’une
montre (CLOSE).

Nota

Pour éviter les taches dues à l’eau,
ne fermer le parasol que lorsqu’il
est sec et le recouvrir de la housse
de protection.

• Ouvrir les parasols qui ont été
fermés étant mouillés le plus vite
possible et les laisser sécher.

➭ Desserrer la vis de blocage de l’élément de

serrage.

➭ Pousser le tube coulissant du parasol

jusqu’à la butée inférieure.

➭ Le bloquer en serrant bien la vis de blocage.

vis de blocage

bien
serrer

fermer

tube
coulissant

élément de
serrage

abaisser

desserrer

En date de: 30.01.20006

Page 11

MANIPULATION

8.4 Tourner le parasol dans le pied de parasol ou du pied fixe

Attention : Risque d’accident !

• Pour tourner le parasol excentré, faites vous aider par

une deuxième personne.

• Ne tournez le parasol excentré que lorsqu’il est fermé.

➭ Fermez la protection solaire

(voir chapitre 8.3).

➭ Desserrez l‘écrou-raccord du logement du

mât central jusqu’à ce que le parasol
excentré puisse être tourné (env. 2 tours).

➭ Soulevez le parasol excentré d’env. 5 cm

(Désencliquetez la douille de sol du support
de mât central).

➭ Tournez le parasol excentré à la position

souhaitée.

➭ Enfoncez le parasol excentré jusqu‘à la

butée dans le logement du mât central.

➭ Faites tourner le parasol excentré dans un

sens et dans l‘autre jusqu’à ce que la douille
de sol s’encliquette dans le logement du
mât central (centré).

Nota

Lorsque la douille de sol est
encliquetée correctement, le
parasol excentré ne peut plus
être tourné.

➭ Bien fixer le parasol excentré en serrant

l‘écrou-raccord.

desserrer

soulever

écrou-raccord

tourner

enfoncer et
encliqueter

logement du mât
central

bloquer

Page 12

En date de: 30.01.2006

9.0 Enfiler la housse de protection

ENFILER LA HOUSSE DE PROTECTION

En cas de non utilisation du parasol, le recouvrir
de la housse de protection pour protéger le
revêtement pare-soleil de l’encrassement et de
tout endommagement.

• Pour enfiler la housse, utiliser une échelle et
demander l’aide d’une seconde personne.

Attention : Risque d’accident !

• Ne placer l’échelle que sur une base
stable et demander à une seconde
personne de veiller à ce qu’elle ne
puisse tomber.

➭ Enfiler la housse de protection du haut sur le

parasol.

➭ Fermer la housse de protection en attachant

et nouant la bande de fermeture.

10.0 Entretien de l’

Easy SunEasy Sun

Easy Sun PARASOL

Easy SunEasy Sun

housse de protection

bande de
fermeture

Nota

• Pour le nettoyage du parasol, ne pas utiliser pas d’outils tranchants
(couteaux, spatules métalliques) ni de produits de nettoyage ou solvants agressifs.

• Ne pas soumettre le parasol à de grandes quantités d’eau lors du nettoyage
(ne pas utiliser de tuyau d’eau ni de nettoyeur haute pression).

10.1 Nettoyer le revêtement pare-soleil

Le revêtement de protection contre le soleil se
nettoie avec une brosse ou un chiffon humide
quand il s’agit de le débarrasser de la poussière
et d’un léger encrassement.
En cas d’encrassement plus important, le
revêtement devra être enlevé de la monture et
nettoyé.
Vous trouverez des conseils de nettoyage pour le
revêtement pare-soleil sur l’étiquette d’entretien
cousue à l’intérieur.

En date de: 30.01.20006

Page 13

ENTRETIEN

10.2 Enlever le revêtement pare-soleil

Outillage nécessaire :

❏ Tournevis cruciforme n° 2

Opérations :

➭ ouvrir le parasol de moitié environ.
➭ desserrer toutes les bandes autoagrippantes

du revêtement du côté intérieur de la
monture du parasol .

➭ Fermer le parasol et enlever toutes les vis de

la fixation inférieure du revêtement de
protection contre le soleil avec un tournevis
cruciforme.

➭ Ouvrir la fermeture éclair et la bande de

fermeture de la fixation supérieure du
revêtement et enlever le revêtement de la
monture par le bas.

Le montage du revêtement pare-soleil s’effectue
logiquement dans l’ordre inverse.

monture de parasol

bande autoagrippante

fixation supérieure du revêtement

bande de
fermeture

fermeture éclair

fixation inférieure du revêtement

revêtement
pare-soleil

vis de fixation

Page 14

support pour revêtement
pare-soleil

Enlever le revêtement de la
monture du parasol par le bas

En date de: 30.01.2006

10.3 Imperméabiliser le revêtement pare-soleil

Après le nettoyage, il est nécessaire d’imperméabiliser
de nouveau le revêtement pare-soleil.
Pour l’imperméabilisation, utiliser des produits en usage
dans le commerce.

Nota

N’utiliser qu’un produit d’imperméabilisation
autorisé pour la matière de votre revêtement.
Tenir compte dans tous les cas des conseils
d’utilisation du produit employé.

10.4 Nettoyer le parasol

Nettoyer tous les éléments en matière plastique
et aluminium avec un chiffon humide.
Pour enlever des encrassements importants, le
mieux est d’utiliser un produit de nettoyage doux
ne contenant pas de récurant.

ENTREPOSAGE

Nota

Pour éviter tout endommagement des
surfaces des éléments de construction,
tenir compte des conseils d’utilisation
du produit de nettoyage.

11.0 Entreposage

En cas de non utilisation prolongée et pendant les mois d’hiver,
votre parasol et le pied de parasol ou le pied fixe devront être
conservés à un endroit sec à l’abri du gel.

Nota

• Pour éviter toute tache d’eau, ne fermer votre

Easy Sun PARASOL - qu’à l’état sec, le

munir de sa housse de protection et
l’entreposer.

• Pour l’entreposer, utiliser autant que possible
l’emballage d’origine du fabricant.

Entreposer le parasol :

• Nettoyer le mât et le tube coulissant, le revêtement pare-soleil et la
housse de protection.

• Bien laisser sécher le revêtement pare-soleil et la housse de protection.

• Enfiler la housse de protection et entreposer le parasol.

En date de: 30.01.20006

Page 15

MAINTENANCE

12.0 Maintenance

12.1 Maintenance régulière

Nettoyer régulièrement la zone de glissement du
mât et du tube coulissant avec un chiffon humide.
Dans cette zone, poussière et saleté rendent le
réglage de l’inclinaison difficile et entraînent
l’endommagement de la surface des tubes.

12.2 Maintenance annuelle

Une fois par an, après la première installation ou
bien avant d’entreposer le parasol, le soumettre à
„inspection“ soutenue à partir de la liste de
contrôle suivante.

Liste de contrôle de l’Easy Sun PARASOL :

Zones de glissement

Contrôle Reparations

Contrôler l’absence d’endommagement sur le pare-soleil Remplacer le revêtement pare-soleil

Contrôler la fonction de l’élément de serrage
(Fonction voir chapitres 4.6 et 8.2)

Contrôler l’absence d’endommagement sur la manivelle Remplacer la manivelle

Contrôler l’absence d’endommagement sur les butées du tube
coulissant

Remplacer l’élément de serrage

1

Remplacer les butées du tube
coulissant

1

Contrôler le fonctionnement de la manivelle (souplesse) Remplacer l’axe de la bobine

Contrôler le fonctionnement des freins
(lors de l’ouverture et de la fermeture, le parasol doit s’arrêter à
n’importe quelle position)

Remplacer le couvercle du carter de

1

treuil

Contrôler l’absence d’endommagement sur la monture Remplacer la branche de la monture

Contrôler les logements de la monture
(voir chapitre 4.4)

Contrôler l’absence d’endommagement sur la douille de sol
(voir chapitre 4.8)

Remplacer les logements de la
monture

1

Remplacer la douille de sol

1

1

1

2

1

Page 16

Soumettre l’ensemble du parasol à un contrôle visuel

1) prendre contact avec notre centre de service après-vente

2) voir chapitre entretien

Remplacer les pièces
endommagées

1

En date de: 30.01.2006

CENTRE S.A.V / PIECES DETACHÉES

13.0 Centre de service après-vente / Fourniture de pièces détachées

Pour toute question relative à la maintenance, pour faire appel à notre service réparation ainsi que
pour commander des pièces de rechange, veuillez vous adresser à notre centre de service après­vente (voir fiche d’information Centre de service après-vente / Fourniture de pièces détachées) ou
rendez-nous visite sur Internet à www.sun-garden.de

14.0 Gestion des déchets

Le parasol excentré se compose de pièces
métalliques et plastiques.
Assurer l’élimination des déchets des différents
matériaux conformément aux dispositions
régionales relatives à l’environnement et à la
gestion des déchets.
Pour toute question relative à la gestion des
déchets, veuillez vous adresser aux points de
collecte locale ou à notre centre de service
technique (cf. fiche information centre de service
technique / service fourniture de pièces
détachées).

15.0 Données techniques

Hauteur totale (H):

le tube coulissant étant rentré = ca. 2950 mm
le tube coulissant étant sorti = ca. 3050 mm

Monture

Revêtement
pare-soleil

Pied de parasol

Pied fixe

Plaque de sol

Hauteur de passage (Hd) = ca. 2050 mm

Profondeur (T) / fermé :

Pied de parasol = ca. 1200 mm
Pied fixe = ca. 1000 mm

Profondeur (T) / ouvert / version 4 pans :

Pied de parasol = ca. 4100 mm
Pied fixe = ca. 3850 mm

Profondeur (T) / ouvert / version 8 pans :

Pied de parasol = ca. 4100 mm
Pied fixe = ca. 3850 mm

En date de: 30.01.20006

Page 17

GARANTIE

Largeur (B) / fermé:

Pied de parasol = ca. 880 mm
Pied fixe = ca. 500 mm

Largeur (B) / ouvert:

version 4 pans = ca. 3200 mm
version 8 pans = ca. 3250 mm

Dimensions du revêtement de protection
contre le soleil:

version 4 pans (De2) = ca. 3200 mm
version 8 pans (Dr) = ca. 3500 mm

Diamètre du mât et du tube
coulissant = ca. 70 mm

Poids: Parasol complet = ca. 19,00 kg
Poids / revêtement de protection

contre le soleil:

Polyester - version 4 pans = ca. 1,85 kg
Polyester - version 8 pans = ca. 1,65 kg

Polypropylene - version 4 pans = ca. 2,40 kg
Polypropylene - version 8 pans = ca. 2,10 kg

16.0 Garantie

La société Sun Garden GmbH, Emsdettener Straße 233, 48485 Neuenkirchen, accorde 2 ans de
garantie pour ses produits, ce qui signifie que les pièces de Sun Garden GmbH qui sont
défectueuses suite à des vices de matériau ou de fabrication, seront remplacées ou réparées selon
votre choix.

Sont exclus de la garantie :

a.) Les dommages résultant de la non observation des instructions de montage et de service

ou de réparations effectuées de manière arbitraire.
b.) Les produits dont le numéro de fabrication a été enlevé ou détruit.
c.) Les dommages résultant de force majeure.

Pour apporter la preuve de droits à garantie, le bon de garantie entièrement rempli devra être
présenté ainsi que le bon d’achat (pièce justificative de paiement).

Le délai de garantie commende le jour de l’achat.

Pour le déroulement de droits à garantie, veuillez procéder comme suit :

• Remplir entièrement le bon de garantie en faisant une brève description du défaut.

• Joindre le bon d’achat au bon de garantie.

• Rapporter l’article complet (pièces individuelles, voire éléments de livraison) au commerçant,

celui-ci se chargera des opérations de garantie pour vous.

Cette garantie ne limite pas les droits de réclamation du client ayant trait à l’exécution
ultérieure, la résiliation, la diminution ou les dommages et intérêts vis-à-vis du vendeur.

Page 18

Nota

Pour éviter tout autre endommagement, utiliser autant que possible l’emballage d’origine
pour le transport du parasol.

En date de: 30.01.2006

Bon de garantie

Indications de la plaque signalétique :

Modèle : __________________________________

N° de fabrication : _________________________

Date d’achat : _________________________

Adresse du commerçant:

___________________________________________

___________________________________________

___________________________________________

___________________________________________

Adresse du client :

___________________________________________

___________________________________________

___________________________________________

___________________________________________

Cachet du commerçant et signature :

Description sommaire des défauts :

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

à découper ou copier

✃
