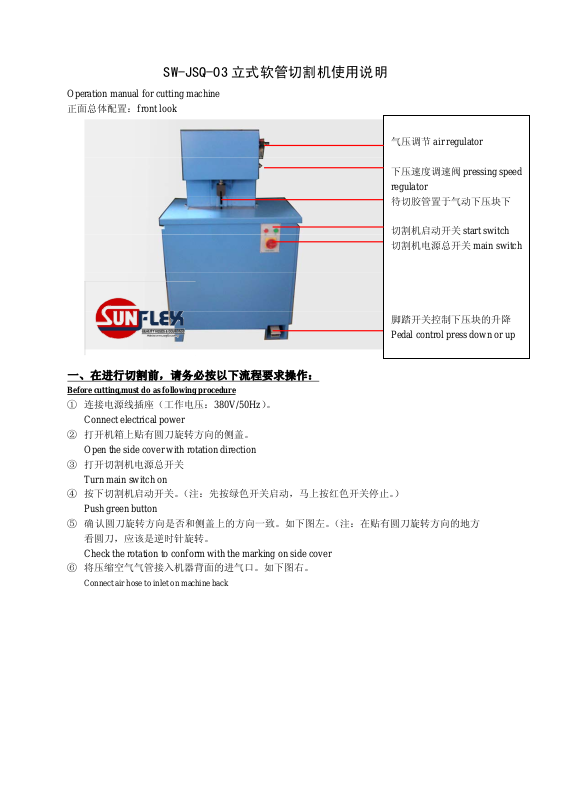

SW-JSQ-03 立式软管切割机使用说明
Operation manual for cutting machine
正面总体配置：front look
气压调节 air regulator
下压速度调速阀 pressing speed
regulator
待切胶管置于气动下压块下
切割机启动开关 start switch
切割机电源总开关 main switch
脚踏开关控制下压块的升降
Pedal control press down or up
一、在进行切割前，请务必按以下流程要求操作：
Before cutting,must do as following procedure
① 连接电源线插座（工作电压：380V/50Hz）。
Connect electrical power
② 打开机箱上贴有圆刀旋转方向的侧盖。
Open the side cover with rotation direction
③ 打开切割机电源总开关
Turn main switch on
④ 按下切割机启动开关。（注：先按绿色开关启动，马上按红色开关停止。）
Push green button
⑤ 确认圆刀旋转方向是否和侧盖上的方向一致。如下图左。（注：在贴有圆刀旋转方向的地方
看圆刀，应该是逆时针旋转。
Check the rotation to conform with the marking on side cover
⑥ 将压缩空气气管接入机器背面的进气口。如下图右。
Connect air hose to inlet on machine back
圆刀旋转方向
Blade rotation
排烟口
suction
进气口
Air inlet
气压调节 air regulator
快 慢
下压速度调速阀 press speed regulator
⑦ 启动空压机，转动气压调节旋钮使压力表指示的压力值不低于 6 bar.
Start air compressor,turn air pressure regulator to above 6 bar
⑧ 然后根据待切软管的规格适当旋转“下压速度调速阀”旋钮以设定合适的下压速度。比如，
对于大口径的钢丝缠绕胶管，下压速度一定不能太快。
According to hose spec., adjust pressing speed regulator, slow for big hose,quick for small hose
⑨ 放置胶管前，先踏下脚踏开关二到三次以确认平稳的下压速度。
Before insert hose,step the pedal to check the pressing speed
⑩ 实施切割时，将不短于 50 厘米的胶管（1 1/4”以上口径的管子要求最好不短于 70 厘米）
平直地置于下压块下方，然后如图所示握住胶管两端，踏下脚踏开关进行切割。（注意：如果没
有按照以上的长度进行切割，圆刀很容易崩碎伤人，后果自负。）
确认管子切断后，放开脚踏开关，下压块回升，整个切管过程结束。
During cutting,hose length above 50cm(1 1/4” above hose,length above 70cm),insert under pressing
block,catch two hose ends,step the pedal to cut,after hose cutting finished,loose pedal.
二、切割机操作前注意事项：important notice
① 三相电接电时，务必先检查圆刀旋转方向。圆刀旋转方向必须和门上的黑色箭头方向一致。
Check the blade rotation direction befo cutting,ensure to meet arrow signal. re
②第一次切胶管时，务必先切编织管。
First, cutting braided hose,then spiral hose
