“Descubre un sistema versátil, diseñado para ofrecer
una instalación rápida y sencilla, a un precio altamente
competitivo y sin preocupaciones”
Page 3
Sunfer Key 2.0
NOVEDAD
El calculador de estructuras
solares, reinventado para
instaladores.
La herramienta digital que simplica el diseño
de tus instalaciones solares en minutos. Rápido,
preciso y desarrollado por Enstall | Sunfer.
Geolocalización inteligente.
Report técnico para cálculos, esquemas y lista
de materiales en un solo documento.
Proyectos disponibles siempre en tu cuenta.
Acompañamiento de un experto y asistencia
telefónica disponible.
Evolución constante, viva y con nuevas
funciones en desarrollo.
Más información
Page 4
Índice
Fachadas
Subestructuras
Lastradas

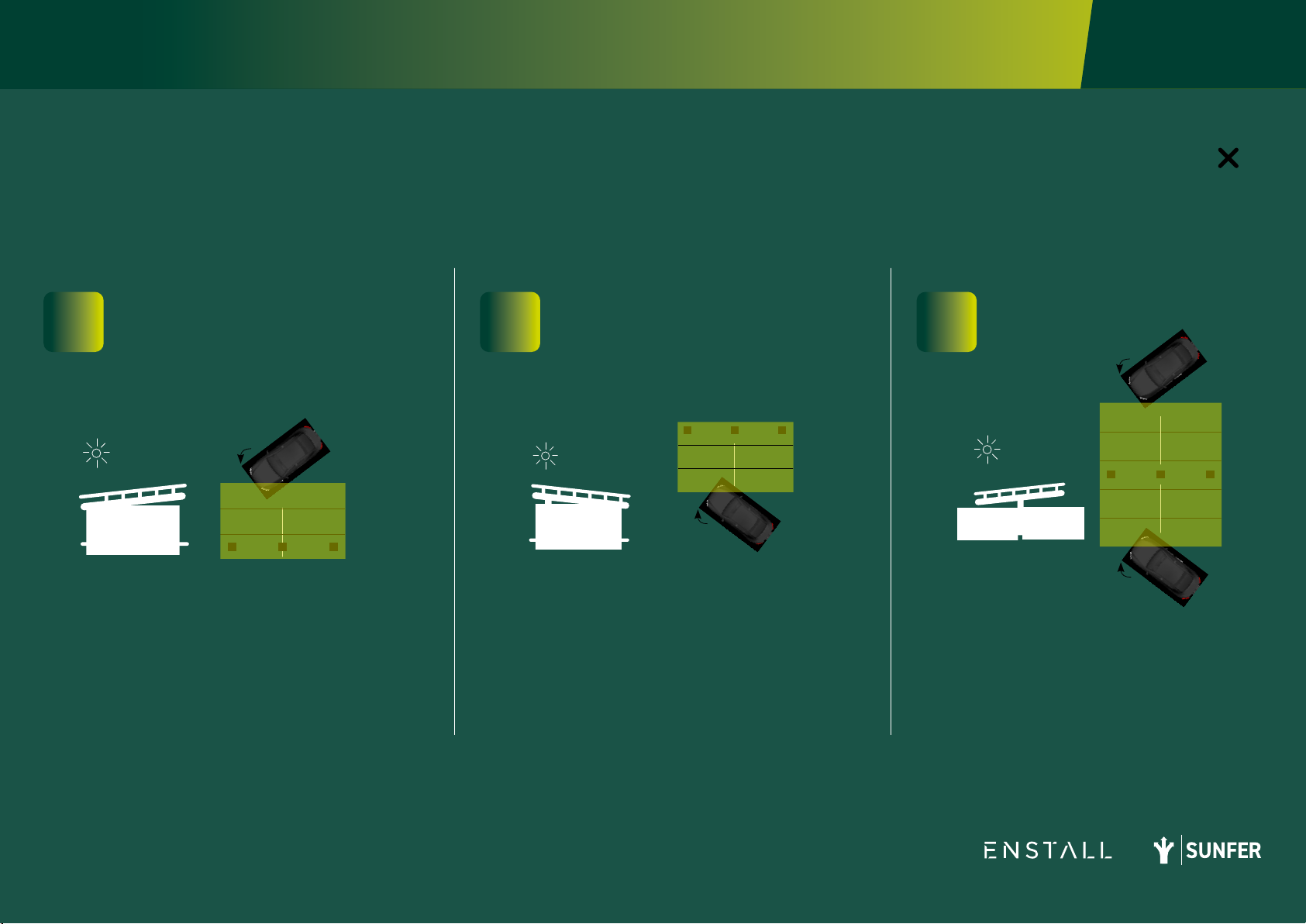

Marquesinas Aparcamientos
Inclinadas
Terren o
Coplanares
Impulsamos la economía circular
Sistema Bulk
Materiales y acabados
Servicio de atención posventa
Nuestras cifras
Sistema Kit
Nuestro compromiso
Nosotros
Unlimited
Sunfer se reserva el derecho a efectuar modicaciones.
Las ilustraciones de productos son a modo de ejemplo y pueden diferir del original.
Page 5
Nuestro compromiso
Nosotros
Marcado
ES19/86524
Con más de dos décadas de experiencia pionera en el mercado fotovoltaico,
Sunfer Energy se dene como un referente en diseño, cálculo y fabricación
de estructuras para la instalación óptima de placas solares. Como rma
española de renombre, contamos con un equipo de más de 150 profesionales
comprometidos, respaldados por una larga trayectoria de innovación y
excelencia en cada paso del proceso.
Nuestras instalaciones, ubicadas en Valencia y abarcando 30.000 m², son el
epicentro donde convergen la creatividad y la eciencia. Es desde aquí, donde
se lleva a cabo todos los procesos de diseño, fabricación y certicación que
respaldan la calidad de nuestras estructuras.
La presencia internacional de productos Sunfer se extiende a más de 30
países, consolidando nuestra reputación global y destacando la conanza
depositada en nuestros productos a nivel mundial.
Contamos con la certicación de marcado CE, las normativas ISO 9001 e ISO
14001 y ensayos superados UL en una gran variedad de nuestros productos,
garantizando la excelencia en el diseño y la fabricación de cada estructura.
Además, cumplimos con las rigurosas normativas como el Eurocódigo 9 y los
estándares especícos de cada país de destino, como ETN en Francia.
Page 6
Sistema Kit
Nosotros
Conguración adaptada para proyectos ecientes y simplicados
Montaje simplicado y rápido
Los kits incluyen perlería y accesorios
premontados desde fábrica, ahorrando
tiempo tanto al instalador como al cliente nal.
Además, todos los productos son stockables,
garantizando la disponibilidad inmediata.
Alta durabilidad
Cada una de las piezas está diseñada para
perdurar, resistiendo incluso las condiciones
climáticas más adversas, asegurando una
instalación sólida y able a lo largo del tiempo.
Agilidad y soporte
La facilidad de montaje va de la mano
de nuestros productos, respaldada por
documentación técnica accesible mediante
códigos QR y una asistencia técnica.
Page 7
Sistema Bulk
Nosotros
Para proyectos personalizados de gran formato
Soluciones a medida
Al igual que el Sistema Kit, todos los accesorios
y perlería se sirven premontados para poder
adaptarlos a cualquier proyecto de grandes
obras y poder cortar la perlería sobrante si
fuese necesario.
Ligero ahorro económico
El Sistema Bulk puede ser una buena
elección por ofrecer precios más bajos por
unidad, además permite un mayor control
sobre la cantidad de piezas, sin comprometer
la calidad ni la eciencia.
Personalización integral
Cada proyecto se somete a un estudio
personalizado a medida, asegurando que
se utilice la cantidad exacta de material
necesario, optimizando recursos y minimizando
desperdicios.
Page 8
Materiales y acabados
Nosotros
Entendemos las demandas tanto
del mercado residencial como de las
Perlería de aluminio de alta calidad
Nuestro compromiso con la excelencia nos lleva a emplear perlería de
Aluminio EN AW-6005A T6, reconocido por su resistencia y durabilidad.
grandes instalaciones industriales.
Ofrecemos dos acabados distintos
Aluminio crudo y aluminio anodizado también en negro.
Protección y resistencia asegurada
El proceso de anodizado del aluminio que empleamos proporciona una capa
protectora contra agentes externos.
Tornillería de acero inoxidable A2-70
Reconocida por su resistencia a la corrosión y su durabilidad en entornos
desaantes.
100% made in Spain con materiales europeos
Fabricamos íntegramente en España, utilizando materiales provenientes
de Europa. De este modo, respaldamos nuestra política de calidad,
al asociarnos solo con las mejores rmas de producción de aluminio,
asegurando así una calidad superior de la materia prima.
Garantía estructural y anticorrosión
Ofrecemos hasta 25 años de garantía ofreciendo a nuestros clientes la mejor
experiencia y los productos más conables del mercado.
Page 9
Nuestras cifras
Nosotros
Se maniestan a través del esfuerzo por superar los estándares de calidad
+25
AÑOS DE EXPERIENCIA
EN EL SECTOR
30K
KITS EN STOCK
+150
PROFESIONALES
COMPROMETIDOS
+1,1K
PUNTOS DE VENTA
+30K
m2 EN NUESTRAS
INSTALACIONES
12,5K
PEDIDOS REALIZADOS
EN 2025
+1K
MW INSTALADOS CON NUESTRAS
ESTRUCTURAS EN 2025
1,5K
TONELADAS DE ALUMINIO
EN STOCK
Page 10
Impulsamos la economía circular
Nosotros
En Sunfer Energy nos comprometemos con un futuro sostenible.
“Cada kilovatio instalado nos acerca a un mundo más verde”
Nuestros productos no solo están diseñados para contribuir con la eciencia energética, sino que
también reejan nuestro compromiso con el medio ambiente, al utilizar aluminio reciclado.
Page 11
Servicio de atención posventa
Nosotros
Capacitación especializada y soporte integral
Formaciones a medida
Desde capacitaciones especializadas hasta
jornadas especícas de producto, técnicas de
instalación y training de nuestras herramientas,
tanto online como presenciales.
Soporte continuo
Accesibilidad vía email, teléfono y Whatsapp
para resolver cualquier consulta y brindar
asistencia técnica en todas las fases del
proyecto.
Acceso exclusivo
Nuestra plataforma de dimensionamiento
está diseñada para ayudar con el estudio de
proyectos y simplicar la gestión de cotización,
gracias a su informe detallado del producto.
Page 12
FIJACIÓN
Unlimited
Información
i
Opciones de Venta
Accesorios para llevar
tus proyectos al siguiente
nivel.
Donde la innovación y la eciencia convergen
para conseguir el mejor acabado en tus
instalaciones fotovoltaicas.
Formato Bulk
TQTMSL
TOMATIERRAS
S13S13.3S13.4
ACCESORIOS PARA ESTRUCTURA
BECPS68S69S79TG1LH
ACCESO RIOS PARA MÓD ULO
BirdBlocker
CDBBLOCKERBBCLIPBBTOOL
JUNTA DE ESTANQ UEIDAD
JE-89x20-100 JE-50x60-100JE-20-R25
Page 13
BirdBlocker
Una barrera efectiva sin
dañar a las aves y roedores.
La solución ideal para evitar que las aves y roedores
aniden debajo de tus paneles solares, sin necesidad de
perforar ni modicar la estructura original.
Con ecacia y respeto:
Instalación sin desmontar paneles.
Adaptable al 98% de los paneles con marco.
Resistente a condiciones climáticas adversas.
Respetuoso por la fauna.
Mantiene la ventilación adecuada.
Fabricado en plástico HDPE reciclable.
Garantía de 10 años.
Ver documentación
BB125
BB200
Page 14
Taco Químico
Diseñado para profesionales
que buscan seguridad,
durabilidad y abilidad en
condiciones exigentes.
Máxima versatilidad
Compatible con hormigón, ladrillo hueco, bloques y
piedra natural.
Instalación sencilla y rápida
No daña el soporte y se adapta a cualquier varilla o
barra de acero.
Rendimiento garantizado
Asegura la durabilidad de la instalación haciéndola más resistente.
Fijaciones resistentes en exteriores, estructuras
fotovoltaicas y ambientes húmedos.
Tecnología más limpia
Cartucho bicomponente sin estireno, respetuoso con el
medio ambiente y certicado según normativa ETA.
Tamices disponibles de 85 mm y 130 mm.
Resistente en ambientes fríos o
con humedad constante.
Especial para jación de soportes
fotovoltaicos sobre muros.
Ver documentación
Page 15
Cubierta de teja
Coplanares
N
Carril Continuo
Cubierta metálica
01V-250-CL01V-250-L
Carril Continuo
01.1V-CL
57V80V
03V
04V-ZN
02.1V
02.2V02V
Micro-rail
05V-380-ZN61H-ZN07.1H07H-ZN
62V-ZN
62V-BI
02.3V
93V-ZN94V-ZN
02.4V
Cubierta ligera
95V
Page 16
01V-250-CL
Coplanares
Cubierta de teja - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónCubierta de teja
Supercie de anclajeLosa de hormigón y viga de madera
Fijación de anclajeAtornillada
Tornillería de anclajeTornillo doble rosca con arandela de sellado
Tamaño máximo del panel Kit2400x1150 mm
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
Junta de estanqueidadEPDM
TEJAS CO MPATIBLES CO N LA FIJACIÓN
Curva/Árabe Mixta planaMixta curvaHormigónAlicantinaPlana lisa
COMPONENTES
S01-250 -CLG1TG1UG1S10S11S13
Ver documentación
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en vertical.Disposición en horizontal.
Page 17
01V-250-L
Coplanares
Cubierta de teja - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónCubierta de teja
Supercie de anclajeLosa de hormigón y viga de madera
Fijación de anclajeAtornillada
Tornillería de anclajeTornillo doble rosca con arandela de sellado
Tamaño máximo del panel Kit2400x1150 mm
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
Junta de estanqueidadEPDM
TEJAS CO MPATIBLES CO N LA FIJACIÓN
Curva/Árabe Mixta planaMixta curvaHormigónAlicantinaPlana lisa
COMPONENTES
S01-250 -LG1TG1UG1S10S11S13
Ver documentación
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en vertical.Disposición en horizontal.
Page 18
02V
Coplanares
Cubierta de teja - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónCubierta de teja
Supercie de anclajeLosa de hormigón
Fijación de anclajeSalvateja
Tornillería de anclaje
Tamaño máximo del panel Kit2400x1150 mm
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
TEJAS CO MPATIBLES CO N LA FIJACIÓN
Curva/Árabe* Mixta plana
Incluida en la jación
*Solo es posible para teja curva por la parte del río.
COMPONENTES
S02G1TG1UG1S10S11S13
Ver documentación
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en vertical.Disposición en horizontal.
Page 19
02.1V
Coplanares
Cubierta de teja - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónCubierta de teja
Supercie de anclajeLosa de hormigón y viga de madera
Fijación de anclajeSalvateja
Tornillería de anclajeNo incluida
Tamaño máximo del panel Kit
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
TEJAS CO MPATIBLES C ON LA FIJACIÓ N
Pizarra
2400x1150 mm
COMPONENTES
S02.1
Ver documentación
G1TG1UG1S10S11S13
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en vertical.Disposición en horizontal.
Page 20
02.2V
Coplanares
Cubierta de teja - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónCubierta de teja
Supercie de anclajeViga de madera, acero o vigueta de hormigón
Fijación de anclajeSalvateja abrazaviga
Tornillería de anclajeIncluida en la jación
Tamaño máximo del panel Kit
Tamaño máximo del panel Bulk
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
TEJAS CO MPATIBLES C ON LA FIJACIÓ N
Mixta plana* Mixta curva*Hormigón*AlicantinaPlana lisa
2400x1150 mm
2400x1350 mm
*Siempre que la parte plana de
la teja sea de 50 mm o superior.
COMPONENTES
S02.2
Ver documentación
G1TG1UG1S10S11S13
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en vertical.Disposición en horizontal.
Page 21
02.3V
Coplanares
Cubierta de teja - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónCubierta de teja
Supercie de anclajeLosa de hormigón
Fijación de anclajeSalvateja
Tornillería de anclajeNo incluida
Tamaño máximo del panel Kit
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
TEJAS CO MPATIBLES C ON LA FIJACIÓ N
Curva/ÁrabeMixta planaMixta curva
2400x1150 mm
COMPONENTES
S02.3
Ver documentación
G1TG1UG1S10S11S13
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en vertical.Disposición en horizontal.
Page 22
02.4V
Coplanares
Cubierta de teja - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónCubierta de teja
Supercie de anclajeLosa de hormigón o viga de madera
Fijación de anclajeSalvateja
Tornillería de anclajeIncluida en la jación
Tamaño máximo del panel Kit
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
TEJAS CO MPATIBLES C ON LA FIJACIÓ N
Mixta planaMixta curvaHormigónAlicantinaPlana lisa
2400x1150 mm
COMPONENTES
S02.4
G1TG1UG1S10S11S13
Múltiple regulación
Ver documentación
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en vertical.Disposición en horizontal.
Page 23
01.1V-CL
Coplanares
Cubierta metálica - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónChapa metálica
Supercie de anclajeCorreas metálicas
Fijación de anclajeAtornillada
Tornillería de anclajeTornillo autotaladrante con junta de estanqueidad
Tamaño máximo del panel Kit
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
Junta de estanqueidadEPDM
CHAPAS C OMPATIBLE S CON LA FIJACIÓ N
Simple
Sándwich
3 nervios
2400x1150 mm
Sándwich
5 nervios
OnduladaImitación teja
COMPONENTES
S01.1-CL
Ver documentación
G1TG1UG1S10S11S13
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en horizontal.
Page 24
03V
Coplanares
Cubierta metálica - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónChapa metálica
Supercie de anclajeCorreas metálicas
Fijación de anclajeAtornillado
Tornillería de anclajeNo incluida
Tamaño máximo del panel Kit
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
Junta de estanqueidadEPDM
CHAPAS C OMPATIBLE S CON LA FIJACIÓ N
Simple
Sándwich
3 nervios
2400x1150 mm
Sándwich
5 nervios
COMPONENTES
S03
Ver documentación
G1TG1UG1S10S11S13
Opciones de Venta
Formato Kit
Formato Bulk
DISPOSICIONES COMPATIBLES DE LOS MÓDULOS
Disposición en horizontal.
Page 25
04V-ZN
Coplanares
Cubierta metálica - Carril Continuo
ESPECIFICACIONES
Supercie de instalaciónChapa metálica
Supercie de anclajeLateral de la greca
Fijación de anclajeAtornillado
Tornillería de anclajeTornillo zincado con arandela de sellado (S42.1)
Tamaño máximo del panel Kit
Tamaño máximo del panel Bulk2400x1350 mm
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
PerleríaAluminio EN AW 6005 A T6 (Crudo o anodizado)
TornillosAcero inoxidable A2-70
Pernos de anclajeIncluidos
Ver documentación
Opciones de Venta
Formato Kit
COMPONENTES
Pilares y VigasCorreas
Page 81
Cubierta metálica
Información
Subestructuras
Carril continuo
Fijaciones a correas
Micro-rail
Fijaciones a chapa
10V | 11V08V | 09V 19H20H
Cubierta plana
10V | 11V | 13V
+SE37
+SE38
20H
+SE37
+SE38
TR41VTR41H
Page 82
Información
Subestructuras
FIJACIÓN ERRÓNEA
FIJACIÓN CORRECTA
Triángulos anclados mediante subestructuraTriángulos anclados mediante subestructura
Subestructura no anclada
a todas las correas disponibles
Subestructura anclada
fuera de las correas
Subestructura anclada
a todas las correas
disponibles
Page 83
08V | 09V
Subestructuras
Cubierta metálica - Carril continuo
ESPECIFICACIONES
PerlGrados
G3
G4
PerlGrados
G3
G4
Sin tornillo de cosido (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º170015501350
30º180014501200
15º250025002400
30º250024002300
Con tornillo de cosido* (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º220020001750
30º200017501600
15º250025002500
30º250025002500
Ver documentación
Perl G3Perl G4
08V
Para el perl G4 se debe disponer de un tornillo de
cosido y de jación a correas en cada ala del perl.
09V
Opciones de Venta
Formato Bulk
Tornillería zincadaS42.1
Tornillería bimetálica
Junta de estanqueidad
ContinuaJE-520-R25
Discontinua
Tornillo de cosido*
JE-89x20-100
Disposición
vertical con
perles paralelos
a la cumbrera
S43
*La distancia entre tornillos de cosido debe ser de
50 cm.
Importante:
Verique el estado y la capacidad portante de la
chapa y de la estructura portante de la cubierta.
Distancias válidas para tornillería Sunfer. Consulte
con el Dpto. de ventas.
Válido para formato Kit y Bulk, siempre que se
mantengan las mismas condiciones de diseño del kit
(velocidad del viento, carga de nieve, distancia entre
triángulos, etc.).
Cálculo para
2
40 Kg/m
de nieve
No válido para cubiertas sin chapa. Sunfer no se responsabiliza del uso de productos ajenos.
La subestructura debe ser anclada a todas
las correas presentes aunque la distancia
entre anclajes sea menor a la indicada.
Para distancias entre correas
superiores consultar al Dpto.
de proyectos de Sunfer.
Page 84
10V | 11V
Subestructuras
Cubierta metálica - Carril continuo
ESPECIFICACIONES
PerlGrados
G3
G4
PerlGrados
G3
G4
Sin tornillo de cosido (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º180015501350
30º13001100700
15º250025002250
30º15501450900
Con tornillo de cosido* (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º190017001600
30º165014501200
15º250025002500
30º250025002500
Ver documentación
Perl G3Perl G4
10V
Para el perl G4 se debe disponer de un tornillo de
cosido y de jación a correas en cada ala del perl.
11V
Opciones de Venta
Formato Bulk
Tornillería zincadaS42.1
Tornillería bimetálica
Junta de estanqueidad
ContinuaJE-520-R25
Discontinua
Tornillo de cosido*
JE-89x20-100
Disposición
vertical con perles
perpendiculares
a la cumbrera
S43
*La distancia entre tornillos de cosido debe ser de
50 cm.
Importante:
Verique el estado y la capacidad portante de la
chapa y de la estructura portante de la cubierta.
Distancias válidas para tornillería Sunfer. Consulte
con el Dpto. de ventas.
Válido para formato Kit y Bulk, siempre que se
mantengan las mismas condiciones de diseño del kit
(velocidad del viento, carga de nieve, distancia entre
triángulos, etc.).
Cálculo para
2
40 Kg/m
de nieve
No válido para cubiertas sin chapa. Sunfer no se responsabiliza del uso de productos ajenos.
La subestructura debe ser anclada a todas
las correas presentes aunque la distancia
entre anclajes sea menor a la indicada.
Para distancias entre correas
superiores consultar al Dpto.
de proyectos de Sunfer.
Page 85
19H
Subestructuras
Cubierta metálica - Carril continuo
ESPECIFICACIONES
PerlGrados
G3
G4
PerlGrados
G3
G4
Sin tornillo de cosido (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º250023502100
30º230021502000
15º250025002500
30º250025002400
Con tornillo de cosido* (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º250025002500
30º250025002500
15º250025002500
30º250025002500
Perl G3Perl G4
Para el perl G4 se debe disponer de un tornillo de
cosido y de jación a correas en cada ala del perl.
Ver documentación
Opciones de Venta
Formato Bulk
Tornillería zincadaS42.1
Tornillería bimetálica
Junta de estanqueidad
ContinuaJE-520-R25
Discontinua
Tornillo de cosido*
JE-89x20-100
Disposición horizon
tal con perles paralelos a la cumbrera
S43
*La distancia entre tornillos de cosido debe ser de
50 cm.
Importante:
Verique el estado y la capacidad portante de la
chapa y de la estructura portante de la cubierta.
Distancias válidas para tornillería Sunfer. Consulte
con el Dpto. de ventas.
Válido para formato Kit y Bulk, siempre que se
mantengan las mismas condiciones de diseño del kit
(velocidad del viento, carga de nieve, distancia entre
triángulos, etc.).
-
Cálculo para
2
40 Kg/m
de nieve
No válido para cubiertas sin chapa. Sunfer no se responsabiliza del uso de productos ajenos.
La subestructura debe ser anclada a todas
las correas presentes aunque la distancia
entre anclajes sea menor a la indicada.
Para distancias entre correas
superiores consultar al Dpto.
de proyectos de Sunfer.
Page 86
20H
Subestructuras
Cubierta metálica - Carril continuo
ESPECIFICACIONES
PerlGrados
G3
G4
PerlGrados
G3
G4
Sin tornillo de cosido (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º220020001900
30º200019001800
15º250025002500
30º250025002450
Con tornillo de cosido* (Distancia máxima mm)
Velocidad máxima del viento
110km/h130km/h150km/h
15º250025002500
30º250025002500
15º250025002500
30º250025002500
Perl G3Perl G4
Para el perl G4 se debe disponer de un tornillo de
cosido y de jación a correas en cada ala del perl.
Ver documentación
Opciones de Venta
Formato Bulk
Tornillería zincadaS42.1
Tornillería bimetálica
Junta de estanqueidad
ContinuaJE-520-R25
Discontinua
Tornillo de cosido*
JE-89x20-100
Disposición
horizontal
con perles
perpendiculares
a la cumbrera
S43
*La distancia entre tornillos de cosido debe ser de
50 cm.
Importante:
Verique el estado y la capacidad portante de la
chapa y de la estructura portante de la cubierta.
Distancias válidas para tornillería Sunfer. Consulte
con el Dpto. de ventas.
Válido para formato Kit y Bulk, siempre que se
mantengan las mismas condiciones de diseño del kit
(velocidad del viento, carga de nieve, distancia entre
triángulos, etc.).
Cálculo para
2
40 Kg/m
de nieve
No válido para cubiertas sin chapa. Sunfer no se responsabiliza del uso de productos ajenos.
La subestructura debe ser anclada a todas
las correas presentes aunque la distancia
entre anclajes sea menor a la indicada.
Para distancias entre correas
superiores consultar al Dpto.
de proyectos de Sunfer.
Page 87
10V | 11V | 13V
Subestructuras
Cubierta metálica -Micro-rail
Son siempre necesarias 2 unidades por triángulo
SE37
COMPONENTES POR UNIDAD
Disposición vertical
con perles paralelos a
la cumbrera
S04
4 uds.
S42.1
8 uds.
SE37
COMPONENTES POR UNIDAD
T36
1 ud.
G6
1 ud.
L: 380 mm
SE38
COMPONENTES POR UNIDAD
S04
4 uds.
S42.1
8 uds.
SE38
COMPONENTES POR UNIDAD
T36
1 ud.
Ver documentación
10V
G6
1 ud.
L: 550 mm
11V
13V
Disposición
vertical con perles
perpendiculares
a la cumbrera
S04
4 uds.
S42.1
8 uds.
T36
1 ud.
G6
1 ud.
L: 380 mm
S04
4 uds.
S42.1
8 uds.
T36
1 ud.
G6
1 ud.
L: 550 mm
Opciones de Venta
Formato Bulk
Page 88
20H
Subestructuras
Cubierta metálica -Micro-rail
Son siempre necesarias 2 unidades por triángulo
SE37
COMPONENTES POR UNIDAD
Disposición horizontal con perles paralelos a la cumbrera
S04
4 uds.
S42.1
8 uds.
SE37
COMPONENTES POR UNIDAD
T36
1 ud.
G6
1 ud.
L: 380 mm
SE38
COMPONENTES POR UNIDAD
S04
4 uds.
S42.1
8 uds.
SE38
COMPONENTES POR UNIDAD
T36
1 ud.
G6
1 ud.
L: 550 mm
Ver documentación
Opciones de Venta
Formato Kit
Disposición
horizontal con perles
perpendiculares
a la cumbrera
S04
4 uds.
S42.1
8 uds.
T36
1 ud.
G6
1 ud.
L: 380 mm
S04
4 uds.
S42.1
8 uds.
T36
1 ud.
G6
1 ud.
L: 550 mm
Page 89

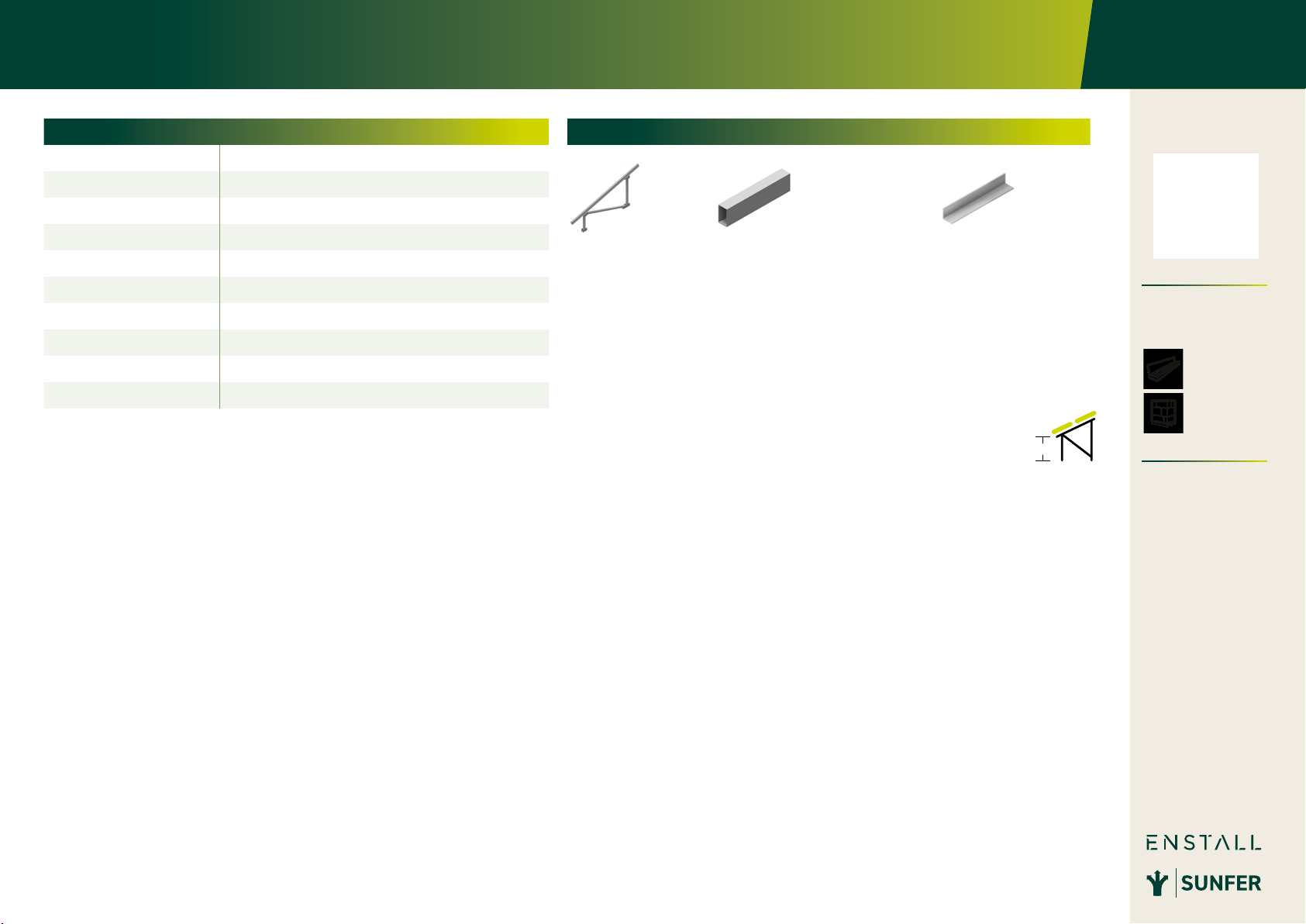

TR41V
Subestructuras
Cubierta plana
ESPECIFICACIONES
Supercie de instalaciónCubierta plana
Supercie de anclajeCubierta de hormigón o losa de hormigón continua
Tornillería de anclajeIncluye tornilleria de anclaje de triángulos a TR41V
Altura500 mm | 1000 mm | 1500 mm
Disposición del móduloCompatible con estructuras para módulos en vertical
Tamaño máximo del panelDependerá de la estructura base
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
COMPONENTES
TR41VT36
Ver documentación
A41
(No incluida)
Opciones de Venta
Formato Bulk
TR41V-1000
Información importante:
Por cada triángulo es necesario 1 Ud. de TR41V.
Independientemente de los módulos y de
los triángulos solo será necesario un kit de
arriostramiento A41 por cada la o mesa.
Bordillos no incluidos.
Soporte inclinado no incluido.
TR41V-500
Instalación correcta de triángulo abierto sobre
contrapesos de hormigón.
TR41V-1500
Page 90
TR41H
Subestructuras
Cubierta plana
ESPECIFICACIONES
Supercie de instalaciónCubierta plana
Supercie de anclajeCubierta de hormigón o losa de hormigón continua
Tornillería de anclajeIncluye tornilleria de anclaje de triángulos a TR41H
Altura500 mm | 1000 mm | 1500 mm
Disposición del móduloCompatible con estructuras para módulos en horizontal
Tamaño máximo del panelDependerá de la estructura base
Espesor del panel28-40 mm
PerleríaAluminio EN AW-6005A T6 (Crudo o anodizado)
TornilleríaAcero inoxidable A2-70
COMPONENTES
TR41HT36
Ver documentación
A41
(No incluida)
Opciones de Venta
Formato Bulk
TR41H-1000
Información importante:
Por cada triángulo es necesario 1 Ud. de TR41H.
Independientemente de los módulos y de
los triángulos solo será necesario un kit de
arriostramiento A41 por cada la o mesa.
Bordillos no incluidos.
Soporte inclinado no incluido.
Instalación correcta de triángulo abierto sobre
contrapesos de hormigón.
TR41H-500
TR41H-1 500
Page 91
Camino de la Dula s/n | 46687 | Albalat de la Ribera | Valencia | Spain
[email protected] | +34 962 49 23 22 | sunferenergy.com
