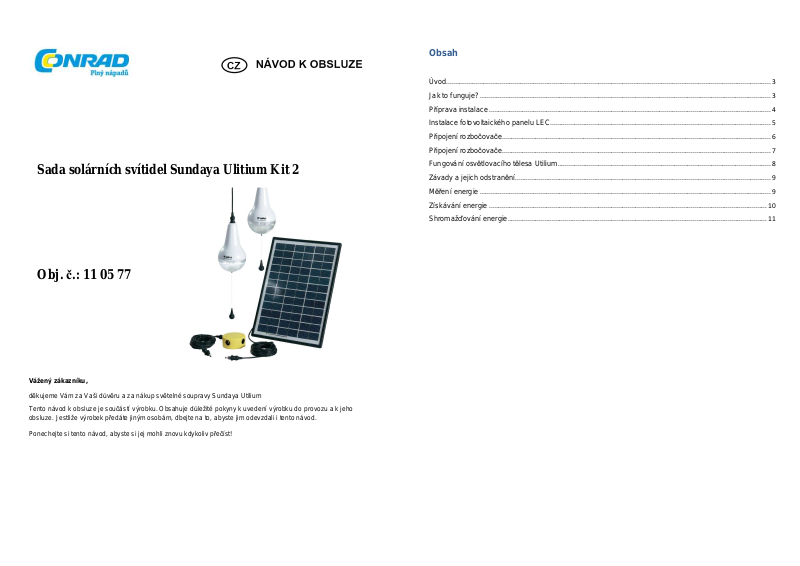

Sada solárních svítidel Sundaya Ulitium Kit 2
Obsah
Úvod............................................................................................................................................................................... 3
Jak to funguje?............................................................................................................................................................. 3
Příprava instalace........................................................................................................................................................ 4
Instalace fotovoltaického panelu LEC....................................................................................................................... 5
Připojení rozbočovače................................................................................................................................................. 6
Připojení rozbočovače................................................................................................................................................. 7
Fungování osvětlovacího tělesa Utilium................................................................................................................... 8
Závady a jejich odstranění.......................................................................................................................................... 9
Měření energie............................................................................................................................................................. 9
Získávání energie...................................................................................................................................................... 10
Shromažďování energie............................................................................................................................................11
Obj. č.: 11 05 77
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup světelné soupravy Sundaya Utilium
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho
obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Úvod
Ukládání energie
Spotřeba energie
Světelná souprava Sundaya se skládá z velmi jednoduchých komponentů které lze dohromady spojit tak,
že vytvoří volně rozšiřitelnou a úspornou osvětlovací soustavu.
Stropní krytka
Pokud nejsou lampy Utilium používány, umožňují ukládání elektrické energie a následně její transformaci
opět na světlo, jakmile lampu zapnete. Tato souprava se označuje jako ELC (Electricity to Light Converter
– převodník elektřiny na světlo).
Lze vzájemně spojit tolik LEC (panelů) a ELC (světel) do vaší soustavy, aby byla zachována dobrá
rovnováha mezi získanou energii ze slunce a energií spotřebovanou na osvětlení.
Bajonetový
konektor
LEC (fotovoltaický panel pro převod
světla na elektrickou energii)
Kabel s bajonetovými
konektory
Světlo Utilium
Rozbočovač
Jak to funguje?
Koncept základní světelné soupravy Sundaya je jednoduchý.
V průběhu dne je shromažďována energie ze slunečního světla prostřednictvím LEC (fotovoltaického
panelu), světelná energie je převáděna na elektrickou. Tato elektrická energie je pak přenášena
prostřednictvím kabelů a rozbočovače do vaší světelné soustavy do lamp Utilium.
Kapacita přijímané energie do LEC v každé soupravě Sundaya byla zvolena tak, aby byla zachována u
rovnováha pro počet elektrických spotřebičů které jsou součástí této soupravy. Pokud chcete přidat víc
elektrických spotřebičů (světla, televizi, notebooky atd.), musíte adekvátně nainstalovat další LEC pro
zachování energetické rovnováhy.
Příprava instalace
Předtím, než začnete
s instalací systému,
důkladně rozvažte, kam
chcete nainstalovat
jednotlivé části
osvětlovací soupravy, a
to jak osvětlení v
místnostech, tak
fotovoltaický panel na
střechu nebo blízko
střechy. LEC by měl být
směřovaný na jižní
stranu, instalujte ho
proto na vhodné místo
na střeše.
Panel LEC
Světla Utilium
jih
Fotovoltaický panel LEC by neměl být příliš zastíněn
okolními stromy během dne.
Ujistěte se, že celková vzdálenost mezi panelem
LEC k rozbočovači a jednotlivým spotřebičům
nepřesáhne délku kabelů, které máte k dispozici.
Rozbočovač by měl být umístěný pod stropem,
v přibližně stejné vzdálenosti od všech připojených
zařízení.
Rozvažte nejlepší umístění a výšku pro umístění Vašich světel
Utilium, aby bylo dosaženo žádoucího osvětlení místnosti. Více
v kapitole jak zapnout světlo Utilium, pokud chcete předem
odhadnout distribuci světla v dané místnosti.
Instalace fotovoltaického panelu LEC
Panel LEC je navržen pro umístění na pevnou svislou
tyč. Ideální je hliníková nebo ocelová zinkovaná trubka
průměru 26 mm, ale lze použít i tlustostěnnou PVC
trubku.
Trubka by měla být upevněna na střeše, přišroubována
nebo jinak připevněna ke konstrukci krovu. Pokud nelze
trubku takto upevnit, lze jí umístit také na vnější zeď
vašeho domu, ideálně směřující na jih – ale jen pokud
není panel zastíněn.
Je velmi důležité, aby byl panel namířen směrem k jihu
(resp. k rovníku). Pokud je to nutné, nastavte panel do
určitého úhlu, tak aby sluneční paprsky poledního slunce
dopadaly přímo kolmo na horní plochu panelu LEC, pro
dosažení optimálního příjmu sluneční energie.
úhel
náklonu
slunce
jih
Připojení rozbočovače
Umístěte rozbočovač v prostoru pod střechou, ideální do místa uprostřed
mezi předpokládaným umístěním světel Utilium.
Připojte bajonetový konektor kabelu z fotovoltaického kabelu LEC do
jednoho ze 4 zdířek rozbočovače. Otočte rozbočovač ve směru
hodinových ručiček, aby došlo k zajištění polohy konektoru.
(v případě 4 světel Utilium připojte jeden rozbočovač k dalšímu pomocí
dalšího kabelu vybaveného bajonetovými konektory na obou stranách).
VARIANTA: v případě větších vzdáleností lze připojit dva rozbočovače
DC kabelem Sundaya, připojenému ke svorkám na spodní straně
každého rozbočovače.
Připojení rozbočovače
Otvor skrz
strop o
průměru 2 cm
strop
Prostrčte zbytek kabelu (druhý konec s bajonetovým
konektorem) otvorem ve stropě.
Navlékněte na kabel stropní krytku, krytku lze roztáhnout a
kabel do ní zboku nasadit.
Nastavte vhodnou délku kabelu pro zavěšení světla od stropu.
Potom připevněte stropní krytku ke stropu tak, abyste zakryli
otvor pro kabel.
Připojte bajonetový konektor kabelu natáhnutého od světla do
další z volných zdířek na rozbočovači.
Opakujte tyto kroky pro všechny další světla Utilium, která jsou
součástí dodávky (pro soupravy 2, 3 a 4).
Osvětlení Utilium je navrženo pro zavěšení ze stropu.
Na přesném místě stropu, kde plánujete zavěsit světlo Utilium,
vyvrtejte otvor o průměru 2 cm, tzn. velký pouze tak aby dovolil
prostrčit kabel s bajonetovým konektorem.
Připojte kabel s bajonetovým konektorem do zdířky na horním konci
světla Utilium.
Fungování osvětlovacího tělesa Utilium
V okamžiku expedování světla Utilium z výroby není elektronický
okruh výrobku aktivován.
Stisnjěte jednou hlavní vypínač na spodní straně světla Utilium
pro aktivování výrobku.
(pokud výrobek nepoužíváte a chcete ho uskladnit na delší
dobu, nebo při transportu, nezapomeňte znovu deaktivovat
elektronický okruh pomocí hlavního vypínače).
Délka lanka může být nastavena vytažením špulky s lankem
z vnitřku koncovky a odvinutím nebo navinutím lanka.
Hlavní vypínač
Koncovka
Lanko
Špulka
Pro zapnutí světla zatáhněte jednou za koncovku lanka.
Intenzitu světla lze nastavit v několika krocích, po prvním zatáhnutí
se světlo rozsvítí na 100%.
Dalším zatáhnutím se sníží intenzita na 50%.
Další zatáhnutí sníží intenzitu světla na 10%. Dalším zatáhnutím
vypnete světlo úplně.
Pro nastavení požadované intenzity osvětlení tedy zatáhněte za
koncovku tolikrát, aby světlo svítilo podle vaší potřeby.
Pokud je v osvětlovacím tělese Utilium nashromážděna jakákoli
nevyužitá elektrická energie, zelená kontrolka na vnitřní straně
světla začne blikat.
Jakmile je kapacita osvětlovacího tělesa plná a nelze ukládat víc
elektřiny, rozsvítí se červená kontrolka.
Pokud je osvětlovací těleso Utilium zcela vybité, není schopno
dále svítit. Pokuste se nastavit nižší intenzitu osvětlení, nebo
umožněte dostatečné nabití (do dalšího dne), před dalším
používáním osvětlení.
Vyvarujte se zbytečného plýtvání energií. Snižte intenzitu světla
nebo světlo vypněte, pokud ho nepotřebujete. Pokud je
v průběhu dne dostatečné denní osvětlení, nepoužívejte
osvětlení Utilium a nechte ho absorbovat a ukládat energii.
Zelená
kontrolka
Červená
kontrolka
Závady a jejich odstranění
Pokud došlo po vypnutí světla Utilium k tomu, že světlo nelze znovu zapnout, postupujte prosím v souladu
s následujícím doporučením:
1. Zatažením vypněte hlavní vypínač a potom ho zkuste znovu zapnout.
2. Pokud bliká zelená kontrolka během dne, poskytněte soupravě určitý čas pro nashromáždění
dostatečné energie před dalším použitím osvětlení ve večerních hodinách.
3. Zkuste odpojit bajonetový konektor z osvětlovacího tělesa Utilium a znovu ho připojte, ještě před
zapnutím osvětlení. Tímto způsobem resetujete ochranný obvod světla Utilium.
4. Zkontrolujte vedení kabelů mezi fotovoltaickým panelem LEC po celé délce, až do připojení
k osvětlovacímu tělesu Utilium. Ověřte, že všechny konektory jsou správně připojené, aby mohlo
dojít k postupnému shromažďování energie z panelu LEC v průběhu dne. Pokud zjistíte, že kabel
je někde zlomen nebo poškozen, je nutné ho vyměnit.
Měření energie
Všechny výrobky Sundaya mají vlastnosti týkající se shromažďování, uskladnění a spotřeby energie
uvedenou v joulech, a intenzitu osvětlení stanovenou v lumenech.
Joule je jednotka energie (všechny formy energie lze přepočítat na jednotky joule). Čím vyšší je hodnota
joule, tím vyšší je množství energie.
Lumen je jednotka představující celkové množství vyzářeného světla. Čím vyšší je hodnota lumenů, tím
vyšší je množství vyzářeného světla.
Pro více informací týkající se využití energií navštivte webové stránky www.kajul.org.
Získávání energie
Solární fotovoltaický panel Sundaya je označen
LEC. Součástí označení typu je dále číslo, které
vyjadřuje množství elektrické energie (v
kiloJoulech), které lze shromáždit v případě 4,5
hodin oslunění za den (4,5 hodin oslunění je
průměrná hodnota v tropických oblastech).
V případě špatného počasí nebo oblačných dnů
se počet hodin oslunění snižuje až na 3 hodiny
oslunění za den, ale naopak ve velmi jasných
dnech může stoupat až na 6 hodin oslunění za
den.
Následující tabulka poskytuje informaci o
rozsahu denně nashromážděné energie,
načerpané prostřednictvím typu LEC.
Energetický výkon Elektrické parametry Rozměry a váha Rozsah Model
Mini typ
panelu
Střední
rozsah
panelu
3 hod.
osl./d
(kJ/den)
LEC50 33
LEC100 67
LEC150 100
LEC200 133
LEC300 200
LEC450 300
LEC600 400
LEC750 500
LEC900 600
LEC1200 800
LEC1500 1000
LEC2000 1333
4,5 hod.
osl./d
(kJ/den)
50
100
150
200
300
450
600
750
900
1200
1500
2000
6 hod.
osl./d
(kJ/den)
Impp
(A)
67 0,19 16,5
133 0,37 16,5
200 0,56 16,5
267 0,75 16,5
400 1,12 16,5
600 1,68 16,5
800 2,24 16,5
1000 2,81 16,5
1200 3,37 16,5
1600 4,49 16,5
2000 5,61 16,5
2667 7,48 16,5
3 hod. osl. 4,5 hod. osl. 6 hod. osl.
Vmpp
Pm
Isc
Voc
Délka
Šířka
(V)
(J/s)
(A)
(V)
(mm)
3
0,20 19,5 168 278 9 0,9
6
0,40 19,5 278 278 9 1,2
9
0,61 19,5 388 278 9 1,5
12
0,81 19,5 498 278 9 1,9
19
1,21 19,5 330 735 37,5 3,4
28
1,82 19,5 450 735 37,5 4,4
37
2,42 19,5 570 735 37,5 5,4
46
3,03 19,5 690 735 37,5 6,4
56
3,64 19,5 810 735 37,5 7,4
74
4,85 19,5 1010 735 37,5 9,1
93
6,06 19,5 1210 735 37,5 10,7
123
8,08 19,5 1430 735 37,5 12,6
(mm)
Výška
(mm)
Váha
(kg)
Spotřeba energie
Výkon soupravy Utilium 200, spotřeba energie a provozní hodiny
Stav hlavního
vypínače
Pozice
vypínače
Intenzita
osvětlení
(%)
Míra
osvětlení
(Lumen)
Spotřeba
energie (kJ =
kiloJoule)
Maximální provozní hodiny
bez dobití (založeno na
vnitřní kapacitě 60 kJ)
1 100 200 10 kJ za hodinu 6 hodin
ON (zapnuto)
OFF (vypnuto) - - - 5 kJ za měsíc
2 50 100 5 kJ za hodinu 12 hodin
3 10 20 1 kJ za hodinu 60 hodin
4 (vypnuto)
- 2 kJ za den
30 dní *
12 měsíců **
* Ochranný nabíjecí okruh uvnitř osvětlovacího tělesa také spotřebovává energii (i když jen velmi malé
množství) pokud je lampa vypnutá. Proto doporučujeme vypínat osvětlovací těleso hlavním vypínačem,
pokud nebude Vaše soustava Utilium delší dobu používána.
** U baterie soupravy dochází k samovybíjení v míře plus/mínus 6-7% za měsíc. Proto je doporučeno
osvětlovací těleso nechat zcela nabít nejdéle každých 6 měsíců, a to i když je po celou dobu hlavní
vypínač nastaven do stavu OFF (vypnuto).
A co dál ?
Tento typ osvětlení je jen jedním ze zajímavých řad inovativních
výrobků.
Můžete rozšířit Vaši základní sadu o další komponenty:
- Další stejné osvětlovací soupravy
- STV s větším množstvím světelných elementů
- Počítač
- Více fotovoltaických panelů LEC
- Transformátor ze střídavého na stejnosměrný proud, pro použití
paralelně s Vaší sítí
- Více osvětlovacích těles Utilium
- Další příslušenství
- A nebo další výrobky dostupné v této produktové řadě.
Možnosti jsou neomezené.
Děkujeme Vám a užijte si Vaší Energetickou nezávislost !
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. JER/1/2012
Loading...
