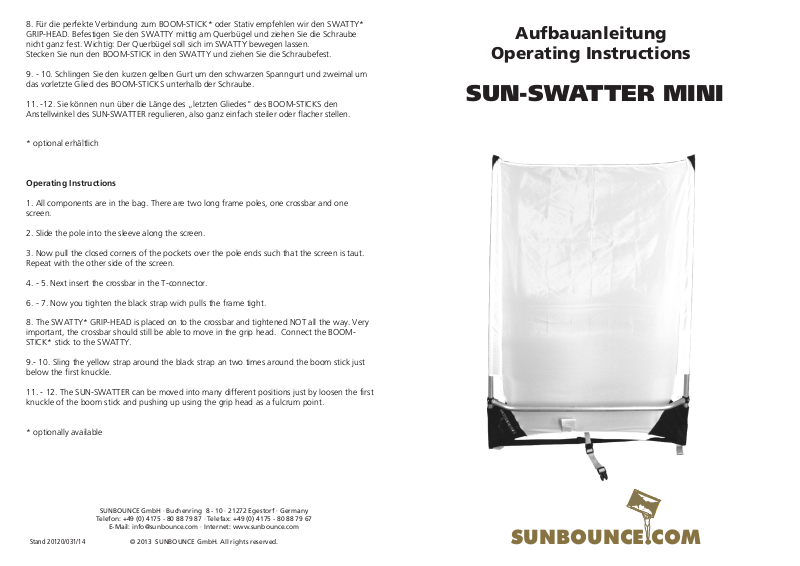

Page 1
8. Für die perfekte Verbindung zum BOOM-STICK* oder Stativ empfehlen wir den SWATTY*
GRIP-HEAD. Befestigen Sie den SWATTY mittig am Querbügel und ziehen Sie die Schraube
nicht ganz fest. Wichtig: Der Querbügel soll sich im SWATTY bewegen lassen.
Stecken Sie nun den BOOM-STICK in den SWATTY und ziehen Sie die Schraubefest.
9. - 10. Schlingen Sie den kurzen gelben Gurt um den schwarzen Spanngurt und zweimal um
das vorletzte Glied des BOOM-STICKS unterhalb der Schraube.
11. -12. Sie können nun über die Länge des „letzten Gliedes" des BOOM-STICKS den
Anstellwinkel des SUN-SWATTER regulieren, also ganz einfach steiler oder flacher stellen.
* optional erhältlich
Operating Instructions

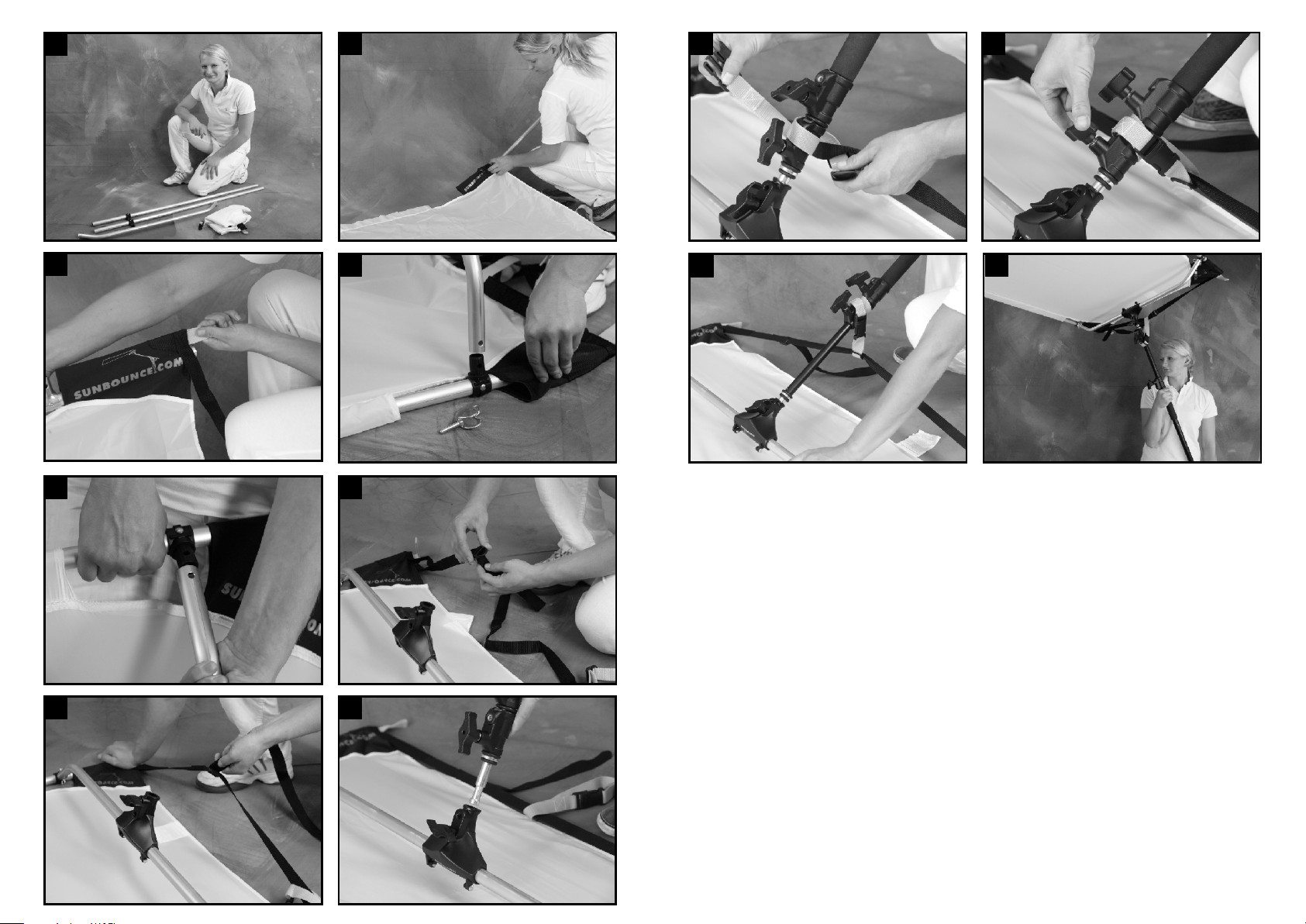

1. All components are in the bag. There are two long frame poles, one crossbar and one
screen.
2. Slide the pole into the sleeve along the screen.
3. Now pull the closed corners of the pockets over the pole ends such that the screen is taut.
Repeat with the other side of the screen.
4. - 5. Next insert the crossbar in the T-connector.
Aufbauanleitung
Operating Instructions
SUN-SWATTER MINI
6. - 7. Now you tighten the black strap wich pulls the frame tight.
8. The SWATTY* GRIP-HEAD is placed on to the crossbar and tightened NOT all the way. Very
important, the crossbar should still be able to move in the grip head. Connect the BOOMSTICK* stick to the SWATTY.
9.- 10. Sling the yellow strap around the black strap an two times around the boom stick just
below the first knuckle.
11. - 12. The SUN-SWATTER can be moved into many different positions just by loosen the first
knuckle of the boom stick and pushing up using the grip head as a fulcrum point.
* optionally available
SUNBOUNCE GmbH · Buchenring 8 - 10 · 21272 Egestorf · Germany
Telefon: +49 (0) 4175 - 80 88 79 87 · Telefax: +49 (0) 4175 - 80 88 79 67
E-Mail: [email protected] · Internet: www.sunbounce.com
Stand 20120/031/14
© 2013 SUNBOUNCE GmbH. All rights reserved.
SUNBOUNCE.COM
Page 2
2
1
2
9
10
3
5
7
4
6
11
Bedienungsanleitung
1. Alle Einzelteile des SUN-SWATTER MINI befinden sich im Tragebeutel. Es sind zwei
Längsrohre, ein Querbügel und eine Bespannung.
2. Fädeln Sie das Längsrohr in die angesetzten Taschen der Bespannung ein.
3. Ziehen Sie nun die geschlossene Ecke der Seitentasche über das Rohrende, damit die
Bespannung straff gespannt wird. Wiederholen Sie den Vorgang mit dem zweiten Längsrohr
auf der anderen Seite der Bespannung.
4. Stecken Sie den Querbügel auf ein T-Verbindungsstück am Längsrohr.
12
8
5. Halten Sie den Querbügel fest und ziehen Sie das Längsrohr in Hüfthöhe zu sich heran.
Stecken Sie das T-Verbindungsstücke in den Querbügel.
6. - 7. Verbinden Sie den schwarzen Spanngurt und straffen Sie ihn leicht.
