Система автономного питания для полевых лагерей,
www.sun-battery.biz
кемпинга, рыбалки/охоты "Sun Battery Case"
Инструкция по эксплуатации
Пожалуйста, внимательно ознакомьтесь с данным руководством перед началом эксплуатации. Храните это
руководство рядом с прибором для последующего использования.
Предупреждения:
Не разбирайте, не сжигайте и не бросайте батарею в огонь. Утилизируйте батареи надлежащим образом.
Существует опасность взрыва неисправной батареи. Аккумулятор может загореться при неправильном
обращении. Не используйте аккумулятор при сильной влажности. Используйте только зарядное устройство,
которое идет в комплекте поставки. Использование любых других зарядных устройств ведет к потере
гарантии и может привести к повреждению батареи или пожару. Используйте солнечную батарею только
для зарядки аккумулятора. Прекратите использовать зарядное устройство, если его провода становятся
изношенны или повреждены. В этом случае замените зарядное устройство новым.
При экстремальных использованиях (высокая температура, влажность и т.д.) батарея может давать течь.
Если жидкость из батареи вступает в контакт с кожей, следует промыть проточной водой с мылом и
ополоснуть с лимонным соком и уксусом. Если жидкость соприкасается с глазами, обильно промойте
проточной водой в течение нескольких минут и обратитесь к врачу.
Не сжигайте батарею. Свяжитесь с местными властями для получения рекомендаций по правильной
утилизации
Используйте только те аксессуары, которые рекомендованы производителем для вашей модели.
Описание работы:
Зарядное устройство предназначено для легкой зарядки мобильных телефонов, GPS-приемников, MP3-плееров,
цифровых камер и других приборов с питанием от стандартного разъема автоприкуривателя 12В посредством 7.2AH
аккумуляторной батареи.
Полностью заряженная батарея 7.2AH и инвертор в комплекте позволяют заряжать приборы с входящим напряжением
переменного тока 110В или 220В номинальной мощностью 60 Вт (время работы до 90 минут). Внимание: максимальная
номинальная мощность 200Вт!
Комплект поставки:
1 шт. солнечная панель (10Вт) ,,
1 шт. аккумуляторная батарея (7.2 AH)
1 шт. сетевое зарядное устройство
1 шт. преобразователь напряжения (инвертор) (200Вт)
1 шт. 12V автомобильный прикуриватель с зажимами для аккумулятора
1 шт. "5 in 1" многофункциональный фонарь
1. Зарядка батареи
A. Зарядка через солнечную панель
Установите солнечную панель под прямыми лучами солнца. Чтобы зарядить батарею, соедините выход зажимы от
солнечной панели к аккумуляторной батарее. Красный зажим соедините с положительным полюсом, черный зажим с

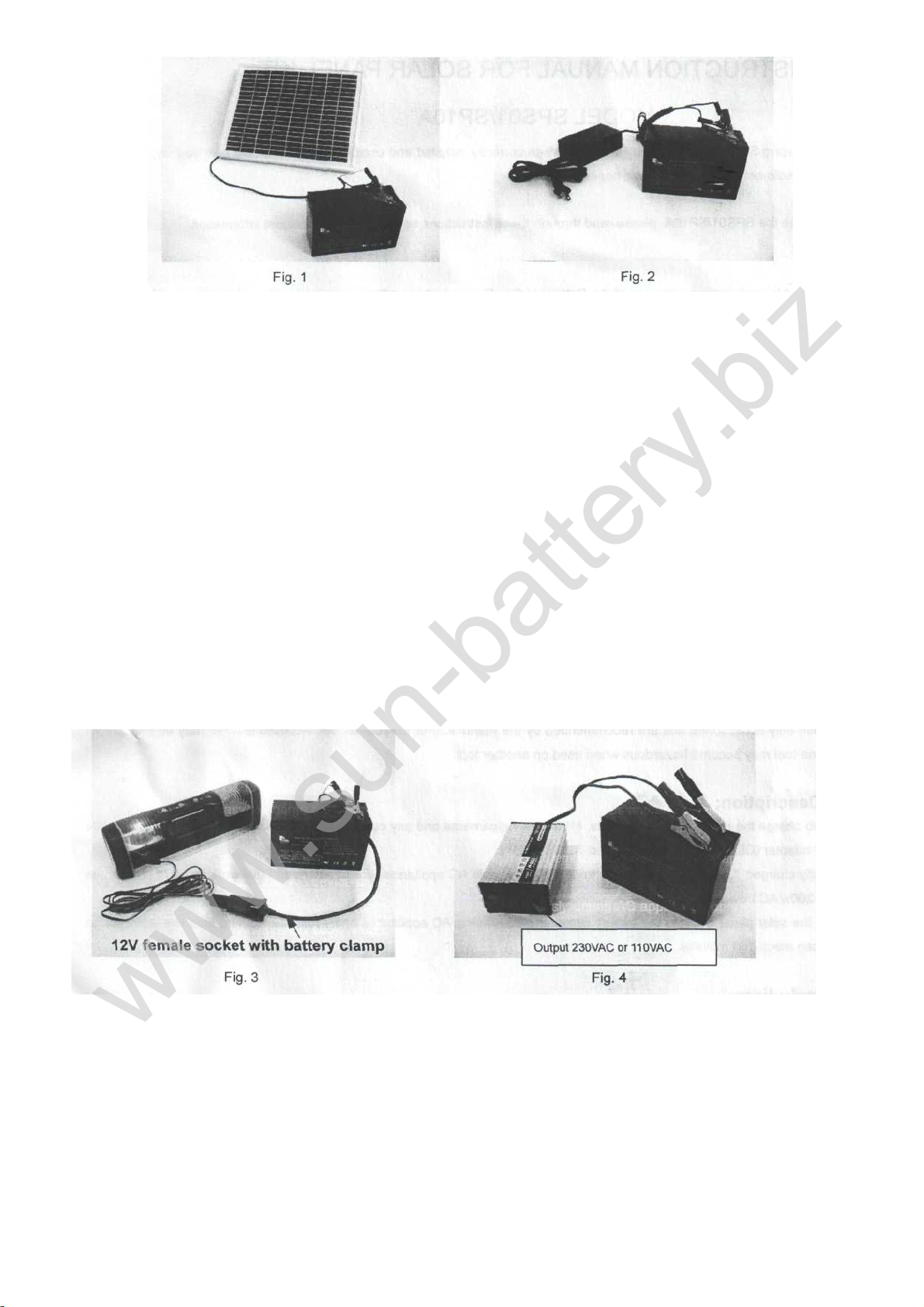

отрицательным полюсом. См. рис. 1
В. Зарядка с помощью сетевого адаптера
Чтобы зарядить аккумулятор, подключите сетевой адаптер к сети 110В или 230В. Его выходы подключите к аккумулятору:
Page 2
красный зажим соедините с положительным полюсом, черный зажим соедините с отрицательным полюсом. См. рис.
www.sun-battery.biz
2.
2. Питание приборов
A. Источник питания 12 В постоянного тока для техники
Применяется для питания бытовой техники с входным напряжением 12В. Возьмите 12В адаптер прикуривателя,
подключите красный зажим к положительному полюсу и черный зажим к отрицательному полюсу. Бытовые приборы
(12В) подключайте через адаптер прикуривателя. См. рис. 3.
ВНИМАНИЕ: Не подключайте к адаптеру постоянного тока 12 В. приборы мощностью более 90W во избежание
повреждения соединительных проводов!
B. Источник питания 110В или 220В переменного тока для бытовой техники
Применяется для питания бытовой техники с входным напряжением 110 или 220В. Возьмите преобразователь
напряжения (инвертор). Подключите красный зажим к положительному полюсу и черный зажим к отрицательному
полюсу. Бытовые приборы с питанием 110В или 220В подключите к розетке инвертора. См. рис. 4.
ВНИМАНИЕ: Не подключайте к преобразователю 110В или 220В приборы мощностью более 200W во избежание
повреждения инвертора!
3. Автомобильный фонарь
Фонарь питается от аккумуляторной батареи (см. Рис. 3). Когда батарея разряжена, вы можете использовать 7.2AH
свинцово-кислотные батареи в качестве резервного источника питания.
4. Информация о батарее
Аккумулятор, входящий в комплект 12V/7.2AH - свинцово-кислотный. Его мощность составляет 90WH т.е. батарея
может подавать питание на прибор номинальной мощности 60 Вт в течение 90 минут, когда батарея полностью
заряжена. Когда батарея питается от солнечной панели, время работы прибора может достигать 105 минут.
