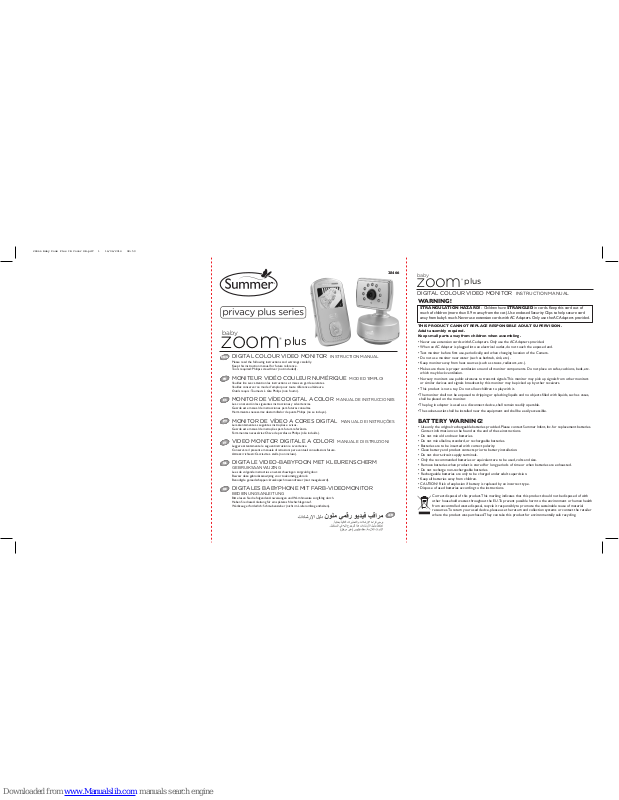

Page 1

DIGITAL COLOUR VIDEO MONITOR INSTRUCTION MANUAL

zoom

plus

baby

WARNING!

STRANGULATION HAZARD! - Children have STRANGLED in cords. Keep this cord out of

reach of children (more than 0.9 m away from the cot). Use enclosed Security Clips to help secure cord away from baby's reach. Never use extension cords with AC Adapters. Only use the AC Adapters provided.

THIS PRODUCT CANNOT REPLACE RESPONSIBLE ADULT SUPERVISION. Adult assembly required. Keep small parts away from children when assembling.

• Never use extension cords with AC adapters. Only use the AC Adapters provided.

• When an AC Adapter is plugged into an electrical outlet, do not touch the exposed end.

• Test monitor before first use, periodically, and when changing location of the Camera.

• Do not use monitor near water (such as bathtub, sink, etc.).

• Keep monitor away from heat sources (such as stoves, radiators, etc.).

• Make sure there is proper ventilation around all monitor components. Do not place on sofas, cushions, beds, etc. which may block ventilation.

• Nursery monitors use public airwaves to transmit signals. This monitor may pick up signals from other monitors or similar devices and signals broadcast by this monitor may be picked up by other receivers.

• This product is not a toy.Do not allow children to play with it.

• The monitor shall not be exposed to dripping or splashing liquids and no objects filled with liquids, such as vases, shall be placed on the monitor.

• The plug in adaptor is used as a disconnect device, shall remain readily operable.

• The socket-outlet shall be installed near the equipment and shall be easily accessible.

BATTERY WARNING!

• Use only the original rechargeable batteries provided. Please contact Summer Infant, Inc. for replacement batteries. Contact information can be found at the end of these instructions.

• Do not mix old and new batteries.

• Do not mix alkaline, standard, or rechargeable batteries.

• Batteries are to be inserted with correct polarity.

• Clean battery and product contacts prior to battery installation.

• Do not short-circuit supply terminals.

• Only the recommended batteries or equivalent are to be used, volts and size.

• Remove batteries when product is stored for long periods of time or when batteries are exhausted.

• Do not recharge non-rechargeable batteries.

• Rechargeable batteries are only to be charged under adult supervision.

• Keep all batteries away from children.

• CAUTION! Risk of explosion if battery is replaced by an incorrect type.

• Dispose of used batteries according to the instructions.

Correct disposal of this product. This marking indicates that this product should not be disposed of with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer where the product was purchased. They can take this product for environmentally safe recycling.

MONITOR DE VÍDEO DIGITAL A COLOR MANUAL DE INSTRUCCIONES

Lea con atención las siguientes instrucciones y advertencias. Guarde este manual de instrucciones para futuras consultas. Herramientas necesarias: destornillador de punta Philips (no se incluye).

MONITEUR VIDÉO COULEUR NUMÉRIQUE MODE D’EMPLOI

Veuillez lire avec attention les instructions et mises en garde suivantes. Veuillez conserver ce mode d’emploi pour toute référence ultérieure. Outils requis : Tournevis à tête Philips (non fourni).

VIDEO MONITOR DIGITALE A COLORI MANUALE DI ISTRUZIONI

Leggere attentamente le seguenti istruzioni e avvertenze. Conservare il presente manuale di istruzioni per eventuali consultazioni future. Attrezzi richiesti: Cacciavite a stella (non incluso).

MONITOR DE VÍDEO A CORES DIGITAL MANUAL DE INSTRUÇÕES

Leia atentamente as seguintes instruções e avisos. Guarde este manual de instruções para futura referência. Ferramentas necessárias: Chave de parafusos Philips (não incluída).

DIGITALE VIDEO-BABYFOON MET KLEURENSCHERM

GEBRUIKSAANWIJZING

Lees de volgende instructies en waarschuwingen zorgvuldig door. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik. Benodigde gereedschappen: kruiskopschroevendraaier (niet meegeleverd).

DIGITALES BABYPHONE MIT FARB-VIDEOMONITOR

BEDIENUNGSANLEITUNG

Bitte lesen Sie die folgenden Anweisungen und Warnhinweise sorgfältig durch. Heben Sie diese Anleitung für ein späteres Nachschlagen auf. Werkzeug erforderlich: Schraubenzieher (nicht im Lieferumfang enthalten).

zoom

plus

DIGITAL COLOUR VIDEO MONITOR INSTRUCTION MANUAL

Please read the following instructions and warnings carefully. Keep this instruction manual for future reference. Tools required: Philips screwdriver (not included).

ENG

baby

28466

28466 Baby Zoom Plus IB Cover GB.pdf 1 16/06/2014 08:59

Page 2

MONITOR:

ACCESSORIES:

CAMERA:

MONITOR: A Video On/Off B Sound Lights C Volume Control D OK/Zoom E Microphone F Speaker G Camera/Menu Control Panel H Talk-back button I Power/Menu J Battery Life/Signal

Strength Indicators

K Belt Clip/Adjustable Kickstand L Battery Compartment M AC Adaptor Port N Battery Door Screw O A/V Out Port

CAMERA: P Camera Q Nighttime LED’s

(for darkened room)

R Microphone S Power On LED T Power On/Off Switch U Code Button V AC Adapter Port

ACCESSORIES: W AC Adapter (2) X Security Clips (6) Y Wall Anchor (one)/Screw (one)

MONITEUR : A Bouton Marche/arrêt Vidéo B Témoins lumineux de niveau sonore C Volume +/- D OK/Zoom E Microphone F Haut-parleur G Caméra/Commande de menu H Bouton interphone I Alimentation/Menu J Témoin de durée batterie/Force du signal K Clip ceinture/Support réglable L Compartiment batterie M Port Adaptateur AC N Vis de couvercle du compartiment batterie O Sortie AC

CAMÉRA : P Caméra Q Voyant lumineux DEL nuit (pour les

chambres obscures)

R Microphone S Voyant de mise en marche DEL T Interuupteur Marche/Arrêt U Bouton Code V Adapteur AC Jack

ACCESSOIRES : W Adaptateur AC (2) X Clips de sécurité (6) Y Cheville (1)/Vis (1)

MONITOR: A Vídeo encendido/apagado B Luces de sonido C Volumen +/- D OK/Zoom E Micrófono F Altavoz G Panel de control del menú/la cámara H Botón de transmisión de voz I Alimentación/Menú J Indicadores de intensidad de la señal/carga de la pila K Clip de cinturón/Soporte ajustable L Compartimento de la batería M Puerto para adaptador de CA N Tornillo de la tapa del compartimento de la pila O Salida AV

CÁMARA: P Cámara Q Indicador LED nocturno (para habitaciones oscuras) R Micrófono S Indicador LED de encendido T Interruptor de encendido/apagado (On/Off) U Botón CODE V Conector para adaptador de CA

PIEZAS ADICIONALES: W Adaptador de CA (2) X Clips de seguridad (6) Y Tornillo (1)/Anclaje de pared (1)

MONITOR: A Ligar/desligar vídeo: B Luzes de som C Volumen +/- D OK/Zoom E Microfone F Altifalante G Painel de controlo da Câmara/Menu H Botão Falar I Alimentação/Menu J Indicadores de vida útil da bateria/força do sinal K Clipe para cinto/suporte ajustável L Compartimento da pilha M Tomada do adaptador de CA N Parafuso da porta da bateria O Saída AV

CÂMARA: P Câmara Q LED nocturno (para compartimentos escuros) R Microfone S LED de alimentação eléctrica ligada T Botão Liga/Desliga U Botão CODE V Tomada do adaptador de CA

AUXILIAR: W Adaptador de CA (2) X Clipes de segurança (6) Y Parafuso (1)/Bucha de parede (1)

MONITOR: A Accensione/spegnimento video B Spie rilevamento suoni C Volume +/- D OK/Zoom E Microfono F Altoparlante G Pannello di controllo videocamera/menu H Tasto Interfono I Alimentazione/Menu J Indicatori durata batteria/potenza segnale K Clip per cintura/Supporto regolabile L Vano batteria M Porta CA N Vite coperchio vano batteria O Uscita AV

VIDEOCAMERA: P Videocamera Q LED notturni (per stanza buia) R Microfono S LED accensione T Interruttore accensione/spegnimento U Tasto Codice V Porta adattatore CA

ACCESSORI: W Adattatore CA (2) X Clip di sicurezza (6) Y Tassello a espansione (1)/Vite (1)

BABYFOON: A Video On/Off (Video Aan/Uit) B Geluidslampjes C Volume +/- D OK/Zoom E Microfoon F Luidspreker G Bedieningspaneel Camera/Menu H Terugspreekknop I Power (voeding)/Menu J Indicatoren batterij-/signaalsterkte K Riemklem/Instelbare standaard L Batterijenvakje M AC-poort N Schroef van de batterijklep O AV Out (video uitgang)

CAMERA: P Camera Q Nachtlampje (voor donkere kamers) R Microfoon S Voedingslampje T Aan/Uit-schakelaar U Code-knop V AC-adapterpoort

ACCESSOIRES: W AC-adapter (2) X Bevestigingsklemmen (6) Y Muurplug (1)/Schroef (1)

ES PT

ENG FR

FEATURES: CARACTÉRISTIQUES : CARACTERÍSTICAS: CARACTERÍTISTICAS: CARATTERISTICHE: VOORZIENINGEN: FUNKTIONEN:

ENG

DE AR

28466 Baby Zoom Plus IB IFC GB.pdf 1 16/11/2012 08:14

Page 3

MONITOR: A Video Ein/Aus-Taste B Soundleuchten C Lautstärkeregler D OK/Zoom E Mikrofon F Lautsprecher G Kamera/Menü-Bedienfeld H Sprechtaste I Strom/Menü J Batteriezustand/Signal Stärkeanzeigen K Gürtelclip/Einstellbarer Ständer L Batteriefach M AC-Adapteranschluss N Schraube für Batterieabdeckung O A/V Ausgangsanschluss

KAMARA: P Kamara Q LEDs für Nachtanzeige (bei abgedunkeltem Raum) R Mikrofon S Strom Ein LED T Strom Ein/Aus-Schalter U Code-Taste V AC-Adapteranschluss

ZUBEHÖR: W AC-Adapter (2) X Sicherheitsklammern (6) Y Dübel (1)/Schraube (1)

28466 Baby Zoom Plus IB GB p1.pdf 1 16/11/2012 09:10

Page 4

CAMERA

Table Top or Wall Mounting:

Determine a location for the Camera that will provide the best view of your baby in their crib. Place the Camera on a flat surface, such as a dresser, desk, or shelf, or mount the Camera on a wall. Be sure not to place camera in crib or within arm’s reach of baby. Do not place the Camera near open windows, direct sunlight or heat sources. Be sure to test reception and Camera positioning

before mounting to a wall (see "Testing Your Initial Set Up" section). To Wall Mount:

1) Pre-drill a hole in the wall (3/16", 5mm, drill bit).

2) Insert the wall anchor (included) into the hole and with a hammer, tap gently on the end until the wall anchor is flush with the wall.

3) Insert the screw (included) into the wall anchor and tighten screw until only 1/4" (6mm) of the screw is exposed.

4) Insert AC Adapter into the Camera’s AC Adapter Port.

5) Slide the back of the Camera down onto the screw until the Camera is secure to the wall.

6) Plug the AC Adapter into a standard electrical outlet.

7) Secure the cord to the wall using the 6 Security Clips included to keep cord away from baby's reach.

8) Slide switch on side of Camera to ON and the POWER ON LED will illuminate solid green.

MONITOR

To Use in Video and Audio Mode: Step 1: Place the Monitor in the room from which you want to monitor your baby (ie. bedroom or living room). Plug an AC Adapter

into the AC Adapter Port and the other end into a standard electrical outlet.

Step 2: Press and hold “POWER” button to turn on until video or Summer logo appears on screen. Step 3: For audio and no video, press the VIDEO ON/OFF button on top of the unit. Step 4: To turn the monitor off completely, press and hold the “POWER” button for 3 seconds.

MONITOR MENU mode:

Step 1: Press “MENU” button to enter the MENU mode. Press again to leave the MENU mode.

MAIN MENU item:

BRIGHTNESS – move up and down buttons on Camera/Menu Control Panel to adjust brightness. Refer to Adding Additional Camera section for other menu functions.

MONITOR REMOTE CONTROL FUNCTIONS

The Monitor can control the movement of the CAMERA. The camera head has the ability to rotate up, down, right, left and zoom.

Step 1: Press the left or right buttons on Camera/Menu control panel to move the camera left or to the right. Step 2: Press the up or down buttons on Camera/Menu control panel to move the camera up or down. Step 3: Press the OK/Zoom button on Camera/Menu control panel once for a 2X zoom of image on Monitor and press again to

change back to normal view.

Testing Your Initial Setup:

Be sure to test your Monitor’s reception before initial use. We also recommend testing your Monitor’s reception periodically. Please keep in mind that the Baby Zoom™ Digital Colour Video Monitor will not provide the same level of picture quality as your television with cable, satellite dish, or digital service. To test reception you will need two adults. One adult should view the picture on the Monitor while the other is in the nursery to adjust the Camera. Often the quality of the reception can be improved by slightly repositioning the Camera, Monitor, or both. It may help to place a stuffed animal or doll in the crib to simulate the position and size of your baby. Adjust the picture quality on the Monitor as needed by using the Brightness Adjustment on the front of the Monitor.

To test sound quality, have one adult speak in both a normal tone and a whisper near the crib. Adjust volume as needed.

To Use the Video Monitor in Portable Mode:

For use in portable mode, the Monitor requires 1 3.7V LITHIUM-ION battery (included).

Tips:

• Before using Monitor in portable mode (battery), be sure to charge battery 12-16 hours.

•

To charge battery, plug the AC Adapter into the Monitor’s AC Adapter port. Plug the other end into a standard electrical outlet.

• After initial 12-16 hour charge, to achieve optimal battery life, charge battery overnight and unplug all day during use.

Note: Only charge battery when low indicator light comes on. Constant recharging of your battery before low battery indicator light comes on will decrease the life of your batteries.

SET UP & USE:

28466 Baby Zoom Plus IB GB p2.pdf 1 11/10/2012 09:08

Page 5

TIPS FOR IMPROVING RECEPTION:

• Position the Monitor closer to the CAMERA if necessary.

• Move Monitor away from other monitors, cordless phones, walkie-talkies, etc.; moving even slightly could greatly improve reception.

• If you hear a feedback or squealing noise, move the CAMERA and the Monitor further away from each other.

Note: Do not move the CAMERA head by hand as it may damage internal motor parts.

To Use the Video Monitor in Portable Mode continued:

• When battery is low, the Power On LED will illuminate amber, indicating that the battery needs to be recharged.

• If battery is exhausted, remove immediately from the Monitor.

• Properly dispose of exhausted battery.

Battery Installation:

Note: This step is only needed if replacing battery.

1. Locate the battery compartment door on back of monitor.

2. Remove battery door screw with flat head screwdriver.

3. Remove battery door and battery.

4. Insert new battery and replace battery door.

Footrest:

The Monitor has a built-in footrest for tabletop convenience. Flip out footrest and place the Monitor on a stable, level surface.

Pairing MONITOR and CAMERA:

The Monitor and Camera are paired at the factory for privacy reasons. If the Monitor and Camera are not pairing with each other for any reason, please do so as described below.

Step 1: Move the Monitor to the same area as the Camera. With both the Camera and Monitor on, press the “POWER” button once and using Camera/Menu control panel scroll to the Right to highlight the camera menu icon.

Step 2: Press the up arrow to highlight "ADD CAM" ( ). Press the OK/ZOOM button to enter "ADD CAM" menu. Step 3: Use the up arrow to highlight the next available channel ( ), press OK/ZOOM to begin pairing. The ( ) icon will

start flashing. Step 4: Within 20 seconds, press the “CODE” button once at the back of the camera. The image from the new camera should appear

on the screen within 1 second. If this is unsuccessful, you should repeat steps above making sure the Camera and Monitor are close enough to each other for pairing.

ADDING ADDITIONAL CAMERAS

To add an additional camera, follow the steps above for "Pairing Monitor and Camera". To select the camera to view, press the Menu button, then highlight the “camera” option ( ), then choose the “select camera” option ( ), and choose from the list of cameras. Alternatively, choose the “scan” option ( ) to view each camera in turn.

This product can accept four cameras. To order an additional camera (our part number #28556), please contact our Customer Service Department by phone on +44 (0) 1442 505000 or [email protected].

SET UP & USE continued:

28466 Baby Zoom Plus IB GB p3.pdf 1 14/11/2012 11:36

Page 6

No picture or sound on Monitor

• Make sure the Monitor is turned on

• Make sure the AC Adapters are plugged in

• Make sure the outlets are working

• Make sure Monitor and Camera are PAIRED Sound but no picture on Monitor

• Press the Quick View/Video On/Off Button once to turn on video mode

• Try adjusting the Brightness Control on the Monitor

• Test reception by moving the Monitor and/or CAMERA to different locations Picture but no sound

• Turn up the volume on the Monitor using the Volume Control Picture not clear

• Position the Monitor closer to the CAMERA if necessary

• Move Monitor away from other monitors, cordless phones, walkie-talkies, etc.

• Try adjusting the Brightness Control on the Monitor

• Test reception by moving the Monitor and/or CAMERA to different locations Squealing sound

• Move the CAMERA and the Monitor further away from each other

PROBLEM SOLVING:

06/14

EC-DECLARATION OF CONFORMITY

We declare under our sole responsibility that the 28466 Digital Video Monitor is in conformity with the standards EN 301 489-17 V2.1.1 (2009-05), EN 301 489-1 V1.8.1 (2008-04), EN 62311:2008, EN 300 328 V1.7.1 (2006-10), and EN 60950-1:2006+A11:2009, and is compliant with the essential requirements and other relevant provisions of Directives 1995/5/EC and 2006/95/EC.

John Anson Head of New Product Development 1st August 2012

Summer Infant, Inc.

Summer Infant Europe, LTD.

First Floor, North Wing Focus 31, Cleveland Road Hemel Hempstead, HP2 7BW UK +44 (0) 1442 505000 [email protected]

• Video Sleep Mode: While operating on battery power, the video screen will go to sleep, to conserve battery power. Audio and sound lights will function normally. Press the Video On/Off to resume viewing. This option is NOT available when using AC adapter.

• Sound Lights: The 5 Sound Lights will illuminate on the Monitor depending on the level of your baby’s sounds. For example, if your child is just cooing, only one or two lights will illuminate. If your baby is crying, several will illuminate, depending on how loud they are crying. This feature is particularly helpful if you are in a noisy room.

• Two-way talk-back: Hold down button on side of the monitor and talk into the microphone. The child will hear your voice from a speaker on the camera.

• Video On/Off Button: This button turns the video mode on. If you only want to hear your baby, press the Video On/Off Button again to shut off the video. The Video On/Off Button is ideal for easily turning on the video option in the middle of the night.

• A/V: To view video through your TV, plug an AV cable (not included) into the jack connections on the monitor and corresponding connections on your TV. Scroll through A/V inputs on your television’s menu until monitor picture is visible.

Note:

The Monitor’s power button must be turned ON and CAM pre-selected before connecting the AV cable. Once the AV cable is

connected the Monitor’s controls cannot be activated.

SPECIAL FEATURES:

28466 Baby Zoom Plus IB GB p4.pdf 1 16/06/2014 09:02

Page 7

MISE EN GARDE !

RISQUE D’ÉTOUFFEMENT ! - Des enfants se sont déjà ÉTOUFFÉS avec des cordons. Maintenir

ce cordon hors de portée des enfants (à plus de 0,9 m du lit de bébé). Utiliser les clips de sécurité fournis pour maintenir le cordon hors de portée du bébé. Ne jamais utiliser de rallonge avec des

adaptateurs AC. Utiliser uniquement les adaptateurs AC fournis.

CE PRODUIT NE PEUT REMPLACER LA SUPERVISION D’UN ADULTE. Montage par un adulte requis. Lors du montage, conserver les petites pièces hors de portée des enfants.

• Ne jamais utiliser de rallonge avec des adaptateurs AC. Utiliser uniquement les adaptateurs AC fournis.

• Lorsqu’un adaptateur AC est branché à une prise électrique, ne pas toucher l’extrémité exposée.

• Tester le moniteur avant la première utilisation, puis régulièrement et lors d’un changement de place de la caméra.

• Ne pas utiliser le moniteur à proximité d’une source d’eau (baignoire, évier, etc.).

• Maintenir le moniteur à l’écart de toute source de chaleur (foyers, radiateurs, etc.).

• S’assurer que tous les composants du moniteur bénéficient d’une ventilation correcte. Ne pas placer sur des canapés, coussins, lits, etc. ; ce qui pourrait bloquer la ventilation.

• Les moniteurs pour bébé utilisent des ondes aériennes pour la transmission de signaux. Ce moniteur est susceptible de capter des signaux d’autres moniteurs ou appareils similaires et les signaux transmis par ce moniteur pourraient être captés par d’autres récepteurs.

• Ce produit n’est pas un jouet. Ne pas laisser les enfants jouer avec celui-ci.

• Ne pas exposer le moniteur à tout écoulement de liquide ou éclaboussures et ne jamais placer d’objets remplis de liquide, tels que des vases, sur le moniteur.

• L’adaptateur enfichable sert de dispositif de déconnexion et doit toujours être prêt à fonctionner.

• La prise de courant doit être installée à côté de l'équipement et doit être facilement accessible.

MISE EN GARDE AU SUJET DES PILES !

• Utiliser uniquement les piles rechargeables d’origine fournies. Veuillez contacter Summer Infant, Inc. pour le remplacement des piles. Vous trouverez les coordonnées en dernière page de ce mode d’emploi.

• Ne pas mélanger des piles usagées et des piles neuves.

• Ne pas mélanger des piles alcaline, standard ou rechargeables.

• Les piles doivent être insérées en respectant la polarité.

• Nettoyer les contacts des piles et du produit avant d’installer les piles.

• Ne pas provoquer de court-circuit aux bornes d’alimentation.

• Utiliser uniquement des piles recommandées ou au format et voltage équivalent.

• Retirer les piles quand le produit n’est pas utilisé pendant de longues périodes ou quand elles sont usagées.

• Se débarrasser des piles usagées de manière appropriée.

• Ne pas recharger des piles non rechargeables.

• Le rechargement des piles rechargeables doit s’effectuer sous la surveillance d’un adulte.

• Conserver les piles hors de portée des enfants.

• MISE EN GARDE !Risque d'explosion en cas de remplacement par un modèle de batterie non approprié.

• Jeter les batteries usagées en respectant les consignes.

Mise au rebut adéquate de ce produit. Ce marquage signale qu’au sein de l’U.E. ce produit ne doit pas être jeté avec les autres déchets ménagers. Afin de protéger l’environnement et la santé de l’homme contre une mise au rebut non contrôlée, le recycler de manière responsable pour favoriser la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de collecte et de retour ou contacter le détaillant chez qui le produit a été acheté. Il reprendra le produit en vue d’un recyclage sûr et écologique.

MONITEUR VIDÉO COULEUR NUMÉRIQUE MODE D’EMPLOI

zoom

plus

baby

28466 Baby Zoom Plus IB Fr p1.pdf 1 16/06/2014 14:39

Page 8

CAMÉRA

Montage sur plateau ou mural :

Déterminez un endroit pour la caméra qui offrira la meilleure vue possible de votre bébé dans son berceau. Placez la caméra sur une surface plane, telle qu’une commode, un bureau ou une étagère. Ou fixez la caméra sur un mur. Assurez-vous de ne pas placer la caméra dans le lit d’enfant ou à portée de main du bébé. Ne placez pas la caméra près des ouvertures de fenêtre, en pleine lumière ou près de sources de chaleur. Assurez-vous de tester la réception et le positionnement de la caméra avant de la fixer au

mur (voir la section « Tester votre installation initiale »). Montage mural :

1) Percer un avant-trou dans le mur (foret de 5mm).

2) Insérer la cheville (incluse) dans le trou et, à l’aide d’un marteau, taper doucement dessus pour bien l’encastrer dans le mur.

3) Insérer la vis (incluse) dans la cheville et la visser jusqu’à ce qu’il ne reste que 6 mm dépassant du mur.

4) Insérer l’adaptateur AC dans la prise port pour adaptateur AC de la caméra.

5) Faire glisser l’arrière de la caméra sur la vis jusqu’à ce que la caméra soit fermement maintenue contre le mur.

6) Brancher l’adaptateur AC à une prise électrique standard.

7) Fixer le cordon sur le mur à l’aide des 6 clips de sécurité inclus pour maintenir le cordon hors de portée du bébé.

8) Faire glisser le curseur latéral de la caméra sur ON (marche) et le voyant DEL DE MISE SOUS TENSION devient vert.

MONITEUR

Utilisation en mode vidéo et audio : Etape 1 : Placer le moniteur dans la pièce à partir de laquelle vous voulez surveiller votre bébé (à savoir, chambre ou salle de séjour).

Brancher un adaptateur AC à la prise port pour adaptateur AC et l’autre extrémité à une prise électrique standard.

Etape 2 : Pour allumer, maintenir enfoncé le bouton ALIMENTATION pendant 4 secondes jusqu’à ce que la vidéo ou le logo Summer apparaisse sur l’écran.

Etape 3 : Pour l’audio sans vidéo, appuyer sur le bouton MARCHE/ARRÊT VIDÉO situé au-dessus de l’appareil. Etape 4 : Pour arrêter complètement le moniteur, maintenir enfoncé le bouton ALIMENTATION pendant 3 secondes.

Mode menu du moniteur :

Étape 1 : Appuyer sur le bouton “MENU” pour entrer dans le mode Menu. Appuyer à nouveau pour quitter le mode MENU.

Option du MENU PRINCIPAL :

LUMINOSITÉ – déplacez-vous à l'aide des boutons Monter ou Descendre de la caméra /du Panneau de configuration du menu pour régler la luminosité.

Consulter la section "ajout d'une caméra supplémentaire" pour d'autres fonctions du menu.

FONCTIONS DE LA TÉLÉCOMMANDE À DISTANCE :

Le moniteur est capable de contrôler les mouvements de la CAMÉRA. La tête de caméra a la capacité de tourner vers le haut, vers le bas, vers la droite, vers la gauche et de zoomer.

Étape 1 : Appuyer sur les boutons de gauche ou de droite de la caméra /du Panneau de configuration du menu pour déplacer la caméra vers la gauche ou vers la droite.

Étape 2 : Appuyez sur les boutons Monter ou Descendre de la caméra /du Panneau de configuration du menu pour déplacer la caméra vers le haut ou vers le bas.

Étape 3 : Appuyer une fois sur le bouton OK/Zoom de la caméra /du panneau de configuration du menu pour obtenir un zoom 2X de l'image sur le moniteur et réappuyez pour rétablir le niveau de zoom initial.

Tester votre installation initiale :

Assurez-vous de tester la réception de votre moniteur avant la première utilisation. Nous recommandons également de tester la réception de votre moniteur de façon régulière. Veuillez noter que le moniteur vidéo portable couleur Baby Zoom Plus™ n’offrira pas le même niveau de qualité d’image que la télévision par câble, satellite ou TNT.

Le test de réception nécessite la présence de deux adultes. L’un doit observer l’image sur le moniteur pendant que l’autre procède au réglage de la caméra dans la chambre d’enfant. On peut bien souvent améliorer la qualité de la réception en repositionnant légèrement la caméra, le moniteur ou les deux. Placer un animal en peluche ou une poupée dans le lit d’enfant pour simuler la position et la taille de votre bébé peut faciliter le réglage. Régler la qualité d’image sur le moniteur selon vos besoins en utilisant le réglage de luminosité, sur la face avant du moniteur.

Pour tester la qualité sonore, demander à un adulte de parler en prenant un ton normal, puis en chuchotant près du lit d’enfant. Régler le volume à votre convenance, à l’aide du réglage volume sur le moniteur.

INSTALLATION ET UTILISATION :

28466 Baby Zoom Plus IB Fr p2.pdf 1 11/10/2012 09:21

Page 9

Installation des piles :

Remarque : Cette étape n’est requise qu’en cas de remplacement de la batterie.

1. Localiser le couvercle du compartiment batterie, à l’arrière de l’unité récepteur.

2. Retirer la vis du couvercle du compartiment batterie à l'aide d'un tournevis à tête plate.

3. Retirer le couvercle et la batterie.

4. Insérer une nouvelle batterie et remettre le couvercle en place.

Socle :

Le moniteur est équipé d'un socle intégré facilitant sa pose. Écarter le socle et placer le moniteur sur une surface plane et stable.

Appairage du moniteur et de la caméra :

Pour des raisons de confidentialité, le moniteur et la caméra sont appairés en usine. Si le moniteur et la caméra ne sont pas appairés pour une quelconque raison, veuillez les appairer en suivant les indications ci-dessous.

Étape 1 : Placez l'écran dans la même pièce que la caméra. Une fois la caméra et l'écran sous tension, appuyez une fois sur le bouton POWER et en utilisant le panneau de commande Camera/Menu faites dérouler vers la droite pour mettre en surbrillance le pictogramme MENU de la caméra.

Étape 2 : Appuyez sur la flèche du haut pour mettre en surbrillance « ADD CAM » ( ). Appuyez sur le bouton OK/ZOOM pour entrer dans le menu « ADD-CAM ».

Étape 3 : Utilisez la flèche du haut pour mettre en surbrillance le canal disponible suivant ( ), appuyez OK/ZOOM pour commencer l'appariement. L'icône ( ) commence à clignoter.

Étape 4 : Dans les 20 secondes qui suivent, appuyer une fois sur le bouton « CODE » situé à l'arrière de la caméra. L’image de la nouvelle caméra devrait apparaître sur l’écran en moins d’une seconde. Dans le cas contraire, répéter les étapes ci-dessus en vérifiant que la caméra et le moniteur sont suffisamment proches l’un de l’autre pour l’appairage.

AJOUTER UNE CAMÉRA SUPPLÉMENTAIRE :

Pour ajouter une caméra supplémentaire, suivre les étapes ci-dessus concernant « L'APPAIRAGE DU MONITEUR ET DE LA CAMÉRA ». Pour sélectionner la caméra à visionner, appuyez sur le bouton MENU, mettre en surbrillance l'option CAMERA ( ), choisir ensuite l'option SELECT CAMERA ( ) et choisir dans la liste des caméras. Autre possibilité, choisir l'option SCAN ( ) pour vérifier les caméras l'une après l'autre.

Ce produit peut gérer jusqu’à quatre caméras. Pour commander une caméra supplémentaire (numéro de pièce : 28556), veuillez contacter notre service clients par téléphone au+44 (0) 1442 505000 ou par courriel à l'adresse [email protected].

CONSEILS POUR AMÉLIORER LA RÉCEPTION :

• Rapprocher le moniteur de la CAMÉRA si nécessaire.

• Eloigner le moniteur des autres moniteurs, téléphones sans fil, talkies-walkies, etc. Même un léger déplacement peut

considérablement améliorer la réception.

• Si vous entendez un effet d’écho ou un sifflement, écarter un peu plus la CAMÉRA et le moniteur l’un de l’autre.

Remarque : Ne pas déplacer la tête de la CAMÉRA à la main car cela risquerait d'endommager les pièces internes du moteur.

INSTALLATION ET UTILISATION (suite) :

Utiliser le moniteur vidéo en mode Portable :

Pour l’utiliser en mode portable, le moniteur nécessite une batterie Lithium-Ion de 3,7V (incluse).

Conseils :

• Avant d’utiliser le moniteur en mode portable (sur batterie), assurez-vous de charger la batterie pendant 12 à 16 heures.

• Pour charger la batterie, brancher la prise la plus large de l’adaptateur AC à la prise jack pour adaptateur AC du moniteur. Brancher

l’autre extrémité à une prise électrique standard.

• Après la première charge de 12 à 16 heures, pour prolonger la durée de vie de la batterie, la charger durant la nuit et la

débrancher la journée, pendant son utilisation. Remarque : Recharger uniquement la batterie quand le voyant signale que la batterie est faible. Le fait de recharger constamment

votre batterie avant que le signal de batterie faible apparaisse diminue la durée de vie de celle-ci.

• Lorsque la batterie est faible, le voyant DEL Mise sous tension devient orange, signalant que la batterie a besoin d’être rechargée.

• En cas de batterie complètement déchargée, la retirer immédiatement du moniteur.

• Se débarrasser des batteries usagées de manière appropriée.

28466 Baby Zoom Plus IB Fr p3.pdf 1 16/11/2012 08:10

Page 10

Pas d’image ou de son sur le moniteur

• Vérifier que le moniteur est allumé

• Vérifier que les adaptateurs AC sont branchés

• Vérifier que les prises fonctionnent

• Vérifier que le moniteur et la caméra sont APPAIRÉS. Son, mais pas d’image sur le moniteur

• Appuyer une fois sur le bouton Marche/arrêt Vidéo/Aperçu rapide pour activer le mode vidéo

• Essayer de régler le Contrôle luminosité sur le moniteur

• Tester la réception en plaçant le moniteur et/ou la CAMÉRA dans différents endroits Image mais pas de son

• Augmenter le volume sur le moniteur à l’aide du Réglage Volume Image pas nette

• Rapprocher le moniteur de la CAMÉRA si nécessaire

• Eloigner le moniteur des autres moniteurs, téléphones sans fil, talkies-walkies, etc.

• Essayer de régler le Contrôle luminosité sur le moniteur

• Tester la réception en plaçant le moniteur et/ou la CAMÉRA dans différents endroits Sifflement

• Eloigner la CAMÉRA et le moniteur l’un de l’autre

DÉPANNAGE :

• Mode Veille vidéo : En fonctionnement sur batterie, l’écran vidéo passe en mode veille pour économiser l’alimentation batterie.

Les voyants audio et son fonctionneront normalement. Appuyer sur Marche/arrêt vidéo pour reprendre le visionnage. Cette option n’est PAS disponible lors de l’utilisation d’un adaptateur AC.

• Témoins lumineux de niveau sonore : Les 5 témoins lumineux de niveau sonore s’allument sur le moniteur en fonction des bruits du bébé. Par exemple, si votre enfant babille, un ou deux témoins lumineux seulement s’allument. Si votre bébé pleure, plusieurs témoins lumineux s’allument, en fonction de l’intensité des pleurs. Cette fonction est particulièrement utile si vous êtes dans une pièce bruyante.

• Interphone : Maintenir vers le bas le bouton placé sur le côté de l'écran et parler dans le microphone. L'enfant vous entend parler par un haut-parleur placé sur la caméra.

• Bouton Marche/arrêt Vidéo : Ce bouton met en marche le mode vidéo. Si vous souhaitez seulement entendre votre bébé, appuyer à nouveau sur le bouton Marche/arrêt Vidéo pour couper la vidéo. Le bouton Marche/arrêt Vidéo est idéal pour activer l’option vidéo durant la nuit.

• A/V : Pour visionner la vidéo sur votre téléviseur, raccordez le câble A/V (non inclus) dans les plots sur l'écran et dans les branchements correspondants sur votre téléviseur. Faire défiler les entrées A/V du menu de votre téléviseur jusqu'à ce que l'image du moniteur apparaisse.

Remarque: Le bouton d’alimentation du moniteur doit être sur ON (marche) et le canal CAM présélectionné avant de connecter le câble audio/vidéo. Les commandes du moniteur ne peuvent pas être activées dès que le câble audio/vidéo est connecté.

FONCTIONS SPÉCIALES :

DÉCLARATION DE CONFORMITÉ CE

Nous déclarons sous notre seule responsabilité que le moniteur vidéo couleur à réglage numérique 28466 est conforme aux normes EN 301 489-17 V2.1.1 (2009-05), EN 301 489-1 V1.8.1 (2008-04), EN 62311:2008, EN 300 328 V1.7.1 (2006-10), et EN 60950-1:2006+A11:2009, et respecte les exigences et autres dispositions pertinentes des directives européennes 1995/5/CE et 2006/95/CE.

John Anson Responsable du département Nouveaux Produits 1er août 2012

06/14

Summer Infant, Inc.

1275 Park East Drive Woonsocket, RI 02895 USA 1-800-268-6237

Summer Infant Europe, LTD.

Office Suite 6, Second Floor Bournehall House, Bournehall Road Bushey, Hertfordshire WD23 3HP UK +44 (0) 208 420 4429

28466 Baby Zoom Plus IB Fr p4.pdf 1 16/06/2014 09:05

Page 11

¡ADVERTENCIA!

¡PELIGRO DE ESTRANGULAMIENTO! – Ha habido casos de niños que se ESTRANGULAN

con cables. No dejar este cable al alcance de los niños (no se debe dejar a menos de 0,9 metros de la cuna). Usar los Ganchos de Seguridad que se incluyen para sujetar el cable fuera del alcance del bebé. No usar alargaderas con adaptadores de CA.Usar únicamente los adaptadores de CA que se incluyen.

ESTE PRODUCTO NO SE PUEDE USAR COMO REEMPLAZO DE UNA SUPERVISIÓN RESPONSABLE POR PARTE DE PERSONAS ADULTAS. Requiere ensamblaje por parte de un adulto.

En el momento del ensamblaje se deben mantener las piezas pequeñas fuera del alcance de los niños.

• No usar cables alargadores con adaptadores de CA. Utilice sólo los adaptadores de CA que se incluyen con el artículo.

• Cuando un adaptador de CA esté enchufado en una toma de corriente no se debe tocar el extremo que queda expuesto.

• Probar el monitor antes de usar por primera vez, de forma regular y al cambiar la cámara de lugar.

• No usar el monitor cerca del agua (por ejemplo, cerca de una bañera, pila, etc.)

• Mantener el monitor lejos de fuentes de calor (por ejemplo, estufas, radiadores, etc.)

• Asegurarse de que haya suficiente espacio de ventilación alrededor de todas las partes del monitor. No colocar sobre sofás, cojines, camas u otros objetos que puedan impedir la ventilación.

• Los monitores para bebés utilizan las ondas públicas para la transmisión de señales. Puede que este monitor detecte señales de otros monitores o de dispositivos análogos y las señales emitidas por este monitor pueden ser detectadas por otros aparatos receptores.

• Este artículo no es un juguete; no deje que los niños jueguen con él.

• Se debe proteger al monitor de salpicaduras y no se deben colocar cerca de él objetos que contengan líquidos como, por ejemplo, floreros.

• El enchufe adaptador se utiliza como dispositivo de desconexión; debe permanecer listo para su uso.

• La toma de corriente debe estar instalada cerca del equipo y debe poderse acceder a ella fácilmente.

¡ADVERTENCIA SOBRE LA PILA!

• Utilice solamente las pilas recargables originales que se suministran con el artículo. Póngase en contacto con Summer Infant, Inc. si necesita pilas de repuesto. La información de contacto se encuentra en la parte final de estas instrucciones.

• No mezcle pilas antiguas y nuevas.

• No mezcle pilas normales, alcalinas y recargables.

• Las pilas se deben colocar con los polos en el sentido correcto.

• Antes de colocar la pila, limpie esta y los contactos del aparato.

• Evite provocar un cortocircuito con los polos eléctricos.

• Sólo deben usarse pilas del voltaje y tamaño recomendados o equivalentes.

• Saque las pilas si se han agotado o si va guardar el artículo durante mucho tiempo.

• No cargue las pilas que no sean recargables.

• Las pilas recargables sólo deben cargarse bajo la supervisión de un adulto.

• Mantenga las pilas fuera del alcance de los niños.

• ¡ATENCIÓN! Riesgo de explosión si la pila es sustituida por un tipo incorrecto.

• Descarte las pilas usadas de acuerdo con las instrucciones.

Eliminación correcta de este artículo. Este símbolo indica que este artículo no se debe eliminar junto a otros residuos domésticos en ningún lugar de la Unión Europea. A fin de evitar posibles daños al medio ambiente o a la salud humana a causa de la eliminación de residuos sin control, recicle el artículo de forma responsable para promover la reutilización sostenible de recursos materiales. Para devolver el dispositivo usado, utilice los esquemas de recogida o póngase en contacto con el establecimiento en el que lo adquirió, el cual podrá encargarse de que el artículo se recicle de forma segura para el medio ambiente.

MONITOR DE VÍDEO DIGITAL A COLOR MANUAL DE INSTRUCCIONES

zoom

plus

baby

28466 Baby Zoom Plus IB Es p1.pdf 1 16/06/2014 09:18

Page 12

Modo MENÚ DE MONITOR: Paso 1: pulse el botón “MENU” para acceder al modo MENÚ. Vuelva a pulsar para salir del modo MENÚ.

Opción de MAIN MENU (MENÚ PRINCIPAL):

BRILLO: use los botones de desplazamiento hacia arriba y hacia abajo en el Panel de control del menú/ la cámara para regular el brillo. Para otras funciones del menú, consulte la sección “Añadir una cámara adicional”.

FUNCIONES DE CONTROL REMOTO DEL MONITOR

El monitor puede controlar el movimiento de la CÁMARA. La cabeza de la cámara puede rotar hacia arriba, hacia abajo, hacia la derecha y hacia la izquierda, además de ampliar la imagen (zoom).

Paso 1: pulse los botones de desplazamiento hacia la izquierda o la derecha en el panel de control del menú/la cámara para mover la cámara hacia la izquierda o la derecha.

Paso 2: pulse los botones de desplazamiento hacia arriba o abajo en el panel de control del menú/la cámara para mover la cámara hacia arriba o hacia abajo.

Paso 3: pulse una vez el botón OK/Zoom en el panel de control del menú/la cámara para duplicar el tamaño de la imagen (zoom x2) que aparece en el monitor, y púlselo de nuevo para volver a la visualización normal.

Probar la configuración inicial:

Asegúrese de probar la recepción del monitor antes de usarlo por primera vez. También recomendamos que pruebe la recepción del monitor cada cierto tiempo. Debe tener en cuenta que las imágenes del monitor de

vídeo digital a color Baby Zoom Plus™ no tendrán la misma calidad que las de su televisión por cable, antena parabólica o servicio digital. Para comprobar la recepción de la señal es necesaria la participación de dos personas adultas. Una de ellas debe observar la imagen en

el monitor, mientras la otra permanece en la habitación del bebé para ajustar la cámara. A menudo, la calidad de la recepción se puede mejorar al mover un poco la cámara o el monitor, o ambos. Puede resultar útil colocar en la cuna un muñeco de un tamaño similar al del bebé y en la misma posición. Ajuste la calidad de la imagen en el monitor según se requiera mediante el Control de brillo (Brightness Adjustment) en la parte frontal del monitor.

Para comprobar la calidad del sonido, un adulto tiene que situarse junto a la cuna. Primero hay que comprobar el sonido diciendo algo con un tono de voz normal, luego conviene susurrar algo en voz baja. Regule el volumen según se requiera con el Control de volumen del monitor.

CÁMARA

Montaje de sobremesa o en la pared:

Decida cuál es el mejor lugar para la colocación de la cámara, el que le permita ver mejor al bebé dentro de la cuna. Coloque la cámara sobre una superficie llana, como un armario, escritorio o una estantería. También puede instalar la cámara en la pared. Asegúrese de no colocar la cámara dentro de la cuna ni al alcance del bebé. No coloque la cámara cerca de ventanas abiertas, de la luz solar directa ni de fuentes de calor. Asegúrese de probar la recepción y la posición de la cámara antes de instalarla en la

pared (consulte la sección "Probar la configuración inicial") Instalación en la pared:

1) Taladre un orificio en la pared (barrena de 5 mm).

2) Con un martillo, introduzca el anclaje de pared (que se incluye) en el orificio taladrado y golpee suavemente el extremo hasta que el anclaje esté al mismo nivel que la pared.

3) Introduzca el tornillo (que se incluye) en el anclaje de pared y apriételo hasta que sólo sobresalgan 6 mm del mismo.

4) Enchufe el adaptador de CA en el conector para el adaptador de CA de la cámara.

5) Coloque la parte de trasera de la cámara sobre el tornillo y deslícela hacia abajo hasta que la cámara quede bien fija en la pared.

6) Enchufe el adaptador de CA en una toma de corriente estándar.

7) Para mantener el cable fuera del alcance del bebé, fíjelo en la pared mediante los 6 clips de seguridad que se incluyen.

8) Deslice el botón que está en el lateral de la cámara hacia ON; el indicador LED de encendido (POWER ON) se pondrá en verde.

MONITOR

Uso con las funciones de vídeo y audio: Paso 1 : ponga el monitor en la habitación desde la cual desea supervisar al bebé (por ejemplo, en su dormitorio o en el salón).

Enchufe un adaptador de CA en el conector para el adaptador de CA y el otro extremo en una toma de corriente estándar. Paso 2 : pulse el botón de encendido (POWER) y manténgalo apretado durante 4 segundos hasta que la imagen o el logotipo de

Summer aparezca en la pantalla. Paso 3 : para usar el monitor solamente con la función de audio, sin vídeo, pulse el botón Vídeo encendido/apagado (VIDEO ON/OFF)

en la parte superior del aparato.

Paso 4 : para apagar completamente el monitor, pulse el botón de encendido (POWER) y manténgalo pulsado durante 3 segundos.

MONTAJE Y USO:

28466 Baby Zoom Plus IB Es p2.pdf 1 11/10/2012 09:28

Page 13

Instalación de las pilas:

Nota: este paso sólo es necesario si va a sustituir la pila.

1. Observe la ubicación de la tapa del compartimento de la pila en la parte de atrás del monitor.

2. Saque el tornillo de la tapa del compartimento con un destornillador de punta plana.

3. Retire la tapa del compartimento y la pila.

4. Coloque la nueva pila y vuelva a poner la tapa del compartimento.

Soporte:

El monitor tiene un soporte incorporado para poder colocarlo fácilmente sobre una superficie. Tire del soporte hacia fuera y coloque el monitor sobre una superficie uniforme y estable.

Emparejar el monitor y la cámara:

El monitor y la cámara se emparejan en la fábrica para garantizar la privacidad. Si por cualquier motivo el monitor y la cámara no estuviesen emparejados, deberá emparejarlos del modo que se indica a continuación.

Paso 1: Lleve el monitor a la misma zona que la cámara. Con la cámara y el monitor encendidos, pulse el botón de encendido (POWER) una vez y mediante el panel de control del menú/la cámara desplácese a la derecha y resalte el símbolo de menú de la cámara.

Paso 2: Pulse la flecha de desplazamiento hacia arriba para resaltar “AÑADIR CÁMARA” (“ADD CAM”).( ). Pulse el botón OK/ZOOM para acceder al menú “AÑADIR CÁMARA” (“ADD CAM”).

Paso 3: Use la flecha de desplazamiento hacia arriba para seleccionar el siguiente canal disponible ( ), pulse OK/ZOOM para iniciar el emparejamiento. El símbolo ( ) empezará a parpadear.

Paso 4: Antes de que pasen 20 segundos pulse una vez el botón “CODE” (código) en la parte posterior de la cámara. La imagen de la nueva cámara deberá aparecer en la pantalla al cabo de un segundo.Si esto no funciona, deberá repetir los pasos anteriores asegurándose de que la cámara y el monitor estén lo suficientemente cerca entre sí para emparejarlos.

AÑADIR UNA CÁMARA ADICIONAL:

Para añadir otra cámara, siga los pasos que se describen arriba para “Emparejar el monitor y la cámara”. Para seleccionar la cámara que desea ver, pulse el botón Menú, a continuación, seleccione la opción “cámara” ( ), resalte la opción “seleccionar cámara” ( ) y selecciónela en la lista de cámaras. De manera alternativa, seleccione la opción “explorar” ( ) para ver cada cámara de forma sucesiva.

Este artículo se puede usar con hasta cuatro cámaras. Para pedir otra cámara (nuestro número de pieza #28556), póngase en contacto con nuestro departamento de atención al cliente a través del teléfono +44 (0) 1442 505000 o envíe un correo electrónico a [email protected]

CONSEJOS PARA MEJORAR LA RECEPCIÓN:

• Coloque el monitor más cerca de la CÁMARA si es necesario.

• Aleje el monitor de otros monitores, teléfonos inalámbricos, walkie-talkies, etc.; la recepción puede mejorar mucho si cambia la

posición aunque sea un poco.

• Si escucha un ruido de retroalimentación o un chirrido, aleje el monitor de la CÁMARA todavía más.

Nota: no mueva la cabeza de la CÁMARA con las manos ya que se podrían estropear las partes internas del motor

MONTAJE Y USO (continuación):

Para usar el monitor de vídeo de forma portátil:

Para usar el monitor de forma portátil se requiere una pila de IÓN-LITIO de 3,7 V (se incluye).

Recomendaciones:

• Antes de usar el monitor de forma portátil (con la batería), asegúrese de cargar la batería durante 12 -16 horas.

• Para cargar la batería enchufe el adaptador de CA más grande en el conector para el adaptador de CA del monitor. Enchufe el otro

extremo en una toma de corriente estándar.

• Después de haber cargado la batería por primera vez durante 12- 16 horas, y con la finalidad de que dure la mayor cantidad de

tiempo posible, cárguela siempre durante la noche y manténgala desenchufada todo el día mientras se usa. Nota: cargue la batería solamente cuando se encienda la luz del indicador de nivel bajo de carga de la batería. La batería durará menos

si constantemente la carga antes de que aparezca la luz del indicador de nivel bajo de batería.

• Cuando el nivel de carga de la batería sea bajo se encenderá una luz color ámbar en el indicador LED de encendido (POWER ON);

esto indica que se debe cargar la batería.

• Cuando la batería esté agotada se debe sacar inmediatamente del monitor.

• Deshágase de las baterías gastadas de la forma adecuada.

28466 Baby Zoom Plus IB Es p3.pdf 1 16/11/2012 09:23

Page 14

• Función de desactivación del vídeo: cuando el aparato esté funcionando con la batería, la pantalla de vídeo se desactivará con la finalidad de ahorrar energía. Las luces de audio y sonido funcionarán con normalidad. Pulse el botón de Vídeo encendido/apagado (Video On/Off) para reanudar la visualización. Esta opción NO está disponible al usar el adaptador de CA.

• Luces de sonido: las 5 luces de sonido se encenderán en el monitor dependiendo del volumen de los sonidos que emita el bebé. Por ejemplo, si el bebé sólo está haciendo ruiditos se encenderán únicamente una o dos luces. Si el bebé está llorando, se encenderán varias luces, dependiendo del volumen del llanto. Esta función resulta particularmente útil si usted se encuentra en una habitación ruidosa.

• Transmisión de audio bidireccional: Mantenga pulsado el botón situado en el lateral del monitor y hable por el micrófono. El niño escuchará su voz a través del altavoz incorporado en la cámara.

• Botón Vídeo encendido/apagado: este botón activa la función de vídeo. Si usted solamente desea escuchar al bebé, pulse el botón de Vídeo encendido/apagado (Video On/Off) nuevamente para apagar el vídeo. Este botón es ideal para activar fácilmente la opción de vídeo en cualquier momento durante la noche.

• A/V: Para ver el vídeo a través de su televisor, conecte el cable AV (no incluido) en los conectores de entrada del monitor y los otros extremos, en los conectores correspondientes de su televisor. Desplácese por las opciones de entrada de A/V en el menú de su televisor hasta que se vea la imagen del monitor.

Nota: el botón de encendido del monitor debe estar en la posición ON y debe preseleccionar CAM antes de conectar el cable de AV. Una vez que el cable de AV esté conectado no se podrán activar los controles del monitor.

CARACTERÍSTICAS ESPECIALES

06/14

Summer Infant, Inc.

Summer Infant Europe, LTD.

First Floor, North Wing Focus 31, Cleveland Road Hemel Hempstead, HP2 7BW UK +44 (0) 1442 505000 [email protected]

El monitor no reproduce sonidos ni imágenes

• Compruebe que el monitor esté encendido

• Compruebe que los adaptadores de CA estén enchufados

• Compruebe que las tomas de corriente estén funcionando

• Asegúrese de que el monitor y la cámara estén EMPAREJADOS (consulte la sección “EMPAREJAR EL MONITOR y LA CÁMARA”) El monitor reproduce sonidos pero no imágenes

• Pulse una vez el botón Vista rápida/Vídeo encendido/apagado (Quick View/Video On/Off) para activar la función de vídeo

• Pruebe a ajustar el brillo en el monitor

• Pruebe la recepción; para ello, ponga el monitor y/o la CÁMARA en diferentes sitios. El monitor reproduce imágenes pero no sonidos

• Suba el volumen en el monitor mediante el Control de volumen La imagen no es nítida

• Coloque el monitor más cerca de la CÁMARA si es necesario

• Aleje el monitor de otros monitores, teléfonos inalámbricos, walkie-talkies, etc.

• Pruebe a ajustar el brillo en el monitor

• Pruebe la recepción; para ello, ponga el monitor y/o la CÁMARA en diferentes sitios. Ruido de retroalimentación

• Aleje el monitor de la CÁMARA todavía más

SOLUCIÓN A LOS PROBLEMAS MÁS FRECUENTES:

DECLARACIÓN DE CONFORMIDAD CE

Declaramos bajo nuestra exclusiva responsabilidad la conformidad del Monitor de vídeo digital 28466 con las normas EN 301 489-17 V2.1.1 (2009-05), EN 301 489-1 V1.8.1 (2008-04), EN 62311:2008, EN 300 328 V1.7.1 (2006-10), y EN 60950-1:2006+A11:2009, así como con los requisitos esenciales y otras disposiciones relevantes de las Directivas 1995/5/CE y 2006/95/CE.

John Anson Director de desarrollo de nuevos productos 1 de agosto de 2012

28466 Baby Zoom Plus IB Es p4.pdf 1 16/06/2014 12:51

Page 15

AVISO!

PERIGO DE ASFIXIA! - Já ocorreu a ASFIXIA de crianças com fios. Mantenha este fio afastado

do alance das crianças (mais de 0,9 metros afastado do berço). Utilize clipes de segurança fechados para ajudar a manter o fio afastado do alcance do bebé. Nunca utilize fios de extensão com transformadores de CA. Utilize apenas transformadores de CA fornecidos.

ESTE PRODUTO NÃO PODE SUBSTITUIR A SUPERVISÃO DE UM ADULTO RESPONSÁVEL. A montagem tem de ser feita por um adulto. Durante a montagem manter as peças pequenas fora do alcance das crianças.

• Nunca utilizar cabos de extensão com adaptadores de CA. Utilizar apenas os adaptadores de CA fornecidos.

• Quando o adaptador de CA estiver ligado a uma tomada eléctrica não tocar na extremidade exposta.

• Testar periodicamente o monitor antes da primeira utilização e quando mudar a câmara de local.

• Não utilizar o monitor próximo de água (como uma banheira, uma pia, etc.).

• Manter o monitor afastado de fontes de calor (como fogões, radiadores, etc.).

• Certificar-se de que a ventilação em volta de todos os componentes do monitor é adequada. Não colocar em sofás, almofadas, camas, etc. que possam bloquear a ventilação.

• Os monitores de quarto de crianças utilizam as ondas de ar públicas para a transmissão dos sinais. Este monitor pode captar sinais de outros monitores ou dispositivos semelhantes e os sinais transmitidos por este monitor podem ser captados por outros receptores.

• Este produto não é um brinquedo. Não permitir que crianças brinquem com ele.

• Não se deve expor o monitor a gotejamento ou salpicos e não se devem colocar objectos com líquidos, tais como vasos, em cima do mesmo.

• A ficha do adaptador é utilizada como um dispositivo de corte e deve permanecer facilmente acessível.

• A tomada múltipla deve ser instalada junto ao equipamento e ser de fácil acesso.

AVISO RELATIVO ÀS PILHAS!

• Utilizar apenas o bloco de pilhas recarregáveis de origem fornecido. É favor consultar a Summer Infant, Inc. em relação a pilhas sobresselentes. A informação de contacto é fornecida no final destas instruções.

• Não misturar pilhas novas e velhas.

• Não misturar pilhas alcalinas, normais ou recarregáveis.

• As pilhas devem ser inseridas com a polaridade correcta.

• Limpar as pilhas e os contactos do produto antes da instalação das pilhas.

• Não curto-circuitar os terminais da alimentação.

• Só devem ser utilizadas as pilhas recomendadas ou equivalentes da mesma voltagem e tamanho.

• Retirar as pilhas quando o produto é armazenado durante longos períodos de tempo ou quando as pilhas estiverem gastas.

• Não carregar pilhas não recarregáveis.

• As pilhas recarregáveis só devem ser carregadas sob a supervisão de um adulto.

• Manter todas as pilhas fora do alcance das crianças.

• ATENÇÃO Perigo de explosão se a bateria é substituída por um tipo incorrecto.

• Descarte as baterias usadas de acordo com as instruções.

Eliminação correcta deste produto. Esta marca indica que este produto não deve ser eliminado juntamente com outro lixo doméstico em toda a UE. Para evitar possíveis danos no meio ambiente ou na saúde humana devido a eliminação de lixo não controlada, efectue a reciclagem de forma responsável para promover a reutilização sustentável de recursos materiais. Para devolver o dispositivo utilizado, utilize os sistemas de devolução e recolha ou contacte o comerciante onde o produto foi comprado, pois ele poderá levar o produto para uma reciclagem segura para o meio ambiente.

MONITOR DE VÍDEO A CORES DIGITAL MANUAL DE INSTRUÇÕES

zoom

plus

baby

28466 Baby Zoom Plus IB Pt p1.pdf 1 16/06/2014 09:09

Page 16

CÂMARA

Montagem em mesa ou parede:

Decida um local para a câmara que proporcione a melhor visão do seu bebé no berço. Coloque a câmara numa superfície plana, como por exemplo, uma cómoda, uma secretária ou uma prateleira, ou monte-a numa parede. Certifique-se de que não coloca a câmara no berço ou ao alcance dos braços do bebé. Não colocar a câmara próximo de janelas abertas, de luz solar directa ou de fontes de calor.

Certifique-se de que testa a recepção e o posicionamento da câmara antes de a montar numa parede (consulte a secção “Testar a sua instalação inicial”.

Para montar em parede:

1) Broque um furo na parede (broca de 5 mm).

2) Introduza a bucha (incluída) no furo e, com um martelo, bata com cuidado na extremidade até a bucha estar nivelada com a parede.

3) Introduza o parafuso (incluído) na bucha e aperte-o até este ficar exposto apenas 6 mm.

4) Introduza o adaptador de CA na tomada do adaptador de CA da câmara.

5) Deslize a traseira da câmara para baixo até ao parafuso até a câmara ficar segura na parede.

6) Ligue o adaptador de CA a uma tomada eléctrica normal.

7) Segure o cabo à parede utilizando os 6 clipes de segurança incluídos para manter o cabo fora do alcance do bebé.

8) Coloque o interruptor no lado da câmara em ON (ligada) e o LED de alimentação eléctrica ligada acende com cor verde constante.

MONITOR

Para utilizar no modo vídeo e áudio: Passo 1 : Coloque o monitor no compartimento de onde deseja vigiar o seu bebé (por exemplo, quarto ou sala de estar). Ligue um

adaptador de CA à tomada do adaptador de CA e a outra extremidade a uma tomada eléctrica normal. Passo 2 : Para ligar prima e mantenha premido o botão “ALIMENTAÇÃO” durante 4 segundos até aparecer no ecrã o logótipo Summer ou vídeo..

Passo 3 : Para áudio sem vídeo, prima o botão LIGAR/DESLIGAR VÍDEO na parte superior da unidade. Passo 4 : Para desligar completamente o monitor, prima e mantenha premido o botão “ALIMENTAÇÃO” durante 3 segundos.

Modo MENU MONITOR:

Passo 1 : Prima o botão “MENU” para aceder ao modo MENU. Prima de novo para sair do modo MENU.

Item de MENU PRINCIPAL:

BRILHO – desloque os botões para cima e para baixo no Painel de controlo da Câmara/Menu para ajustar o brilho. Consulte a secção “Adicionar outra câmara” para conhecer outras funções do menu.

FUNÇÕES DO TELECOMANDO DO MONITOR

O monitor pode controlar o movimento da câmara. A cabeça da câmara pode rodar para cima, para baixo, para a direita, para a esquerda e zoom.

1º Passo: Prima os botões para a esquerda ou para a direita no Painel de controlo da Câmara/Menu para deslocar a câmara para a esquerda ou para a direita.

2º Passo: Prima os botões para a cima ou para baixo no Painel de controlo da Câmara/Menu para deslocar a câmara para cima ou para baixo.

3º Passo: Prima o botão OK/Zoom no Painel de controlo da Câmara/Menu uma vez para ampliar 2x a imagem no monitor e prima novamente para voltar à visualização normal.

Testar a sua instalação inicial:

Antes de utilizar pela primeira vez o monitor, não se esqueça de testar a recepção do mesmo. Também aconselhamos que teste regularmente a recepção do seu monitor. Note que o monitor de vídeo a cores digital Baby Zoom

Plus™ não proporciona o mesmo nível de qualidade de imagem que a sua televisão por cabo, a sua parabólica de satélite ou o seu serviço digital.

Para testar a recepção são precisos dois adultos. Um adulto deve ver a imagem no monitor enquanto o outro está no quarto do bebé a ajustar a câmara. Muitas vezes, a qualidade de recepção pode ser melhorada reposicionando ligeiramente a câmara, o monitor ou ambos. A colocação de um peluche ou de uma boneca no berço do bebé pode ajudar na simulação da posição e do tamanho do bebé. Ajuste a qualidade da imagem no monitor conforme necessário utilizando a regulação de brilho na frente do monitor.

Para testar a qualidade do som, um adulto deve falar num tom normal e num tom baixo de voz próximo do berço. Regule o volume do som na regulação de volume do monitor conforme necessário.

INSTALAÇÃO E UTILIZAÇÃO:

28466 Baby Zoom Plus IB Pt p2.pdf 1 11/10/2012 09:27

Page 17

Instalação da pilha:

Nota: Este passo só é necessário em caso de substituição da pilha.

1. Localize o compartimento da pilha na parte de trás do monitor.

2. Remova o parafuso da porta da bateria com uma chave de fendas.

3. Remova a porta da bateria e a respectiva porta.

4. Insira a bateria nova e instale novamente a porta da bateria.

Apoio:

Por uma questão de conveniência, o monitor tem um apoio integrado para ser utilizado em cima de uma mesa. Abra o apoio e coloque o monitor numa superfície estável e plana.

Emparelhamento de monitor e câmara:

Por razões de privacidade, o emparelhamento do monitor e da câmara é feito na fábrica. Se porventura o monitor e a câmara não estiverem emparelhados, emparelhe-os da seguinte forma:

1º Passo: Mova o monitor para a mesma área da câmara. Com a câmara e o monitor ligados, prima o botão “POWER” (Alimentação) uma vez e, utilizando o painel de controlo Câmara/Menu, desloque para a direita para realçar o ícone do menu da câmara.

2º Passo: Prima a seta para coma para realçar "ADD CAM" (adicionar câmara) ( ). Prima o botão OK/ZOOM para entrar no menu "ADD CAM" (adicionar câmara).

3º Passo: Utilize a seta para cima para realçar o seguinte canal disponível ( ), prima OK/ZOOM para começar a emparelhar. O ícone ( ) fica intermitente.

4º Passo: Dentro de 20 segundos, prima o botão “CODE” na parte de trás da câmara. A imagem da nova câmara deve aparecer no ecrã dentro de 1 segundo. Se não aparecer, deve repetir os passos acima certificando-se de que a câmara e o monitor estão suficientemente próximos para a associação.

ADICIONAR OUTRA CÂMARA:

Para adicionar outra câmara, cumpra os passos acima para "Emparelhamento de monitor e câmara". Para seleccionar a câmara para visualização, prima o botão Menu e depois realce a opção “câmara” ( ), depois escolha a opção “seleccionar câmara” ( ) e escolha a partir da lista de câmaras. Em alternativa, escolha a opção “analisar” ( ) para ver cada câmara alternadamente.

Este produto é compatível com um máximo de quatro câmaras. Para encomendar uma câmara adicional (a nossa referência nº28556), queira contactar o nosso departamento de assistência ao cliente através do telefone +44 (0) 1442 505000 ou via e-mail para [email protected]

SUGESTÕES PARA MELHORAR A RECEPÇÃO:

• Se for necessário, posicione o monitor mais próximo da câmara.

• Mova o monitor de forma a ficar afastado de outros monitores, telefones sem fios, walkie-talkies, etc.; uma ligeira movimentação

poderá melhorar imenso a recepção.

• Se ouvir sons estridentes, aumente a separação entre a câmara e o monitor.

Nota: Não desloque a cabeça da câmara manualmente já que pode danificar componentes internos do motor

INSTALAÇÃO E UTILIZAÇÃO continuação:

Para utilizar o monitor de vídeo no modo portátil:

Para utilização no modo portátil, o monitor precisa de uma pilha de iões de lítio de 3,7 V (incluída).

Sugestões:

• Antes de utilizar o monitor no modo portátil (pilha) não se esqueça de carregar a pilha durante 12 a 16 horas.

• Para carregar a pilha ligue o adaptador maior de CA à tomada do adaptador de CA do monitor. Ligue a outra extremidade a uma

tomada eléctrica normal.

• Após a carga inicial de 12 a 16 horas, para conseguir vida óptima da pilha, carregue-a durante a noite e desligue-a durante todo o

dia enquanto está a ser utilizada. Nota: Só carregar a pilha quando a luz indicadora de pouca carga acender. A recarga constante da pilha antes da luz indicadora de pilha

com pouca carga acender irá diminuir a vida da pilha.

• Quando a carga da pilha estiver baixa, o LED de alimentação eléctrica ligada acende com a cor amarela indicando que a pilha

precisa de ser carregada.

• Se a pilha estiver gasta, retire-a imediatamente do monitor.

• Elimine correctamente a pilha gasta

28466 Baby Zoom Plus IB Pt p3.pdf 1 16/11/2012 09:25

Page 18

O monitor não tem imagem nem som

• Verifique se o monitor está ligado.

• Verifique se os adaptadores de CA estão ligados.

• Verifique se as tomadas estão a funcionar.

• Certifique-se de que o monitor e a câmara estão EMPARELHADOS . O monitor tem som mas não tem imagem

• Prima uma vez o botão de visualização rápida e ligar/desligar vídeo para ligar o modo de vídeo.

• Tente regular o brilho no monitor.

• Teste a recepção movendo o monitor e/ou a câmara para locais diferentes O monitor tem imagem mas não tem som

• Aumente o volume de som no monitor utilizando a regulação de volume. A imagem não é nítida

• Se for necessário, posicione o monitor próximo da câmara.

• Mova o monitor de forma a ficar afastado de outros monitores, telefones sem fios, walkie-talkies, etc.

• Tente regular o brilho no monitor.

• Teste a recepção movendo o monitor e/ou a câmara para locais diferentes Sons estridentes

• Aumente a separação entre a CÂMARA e o MONITOR.

RESOLUÇÃO DE PROBLEMAS!

• Modo de vídeo em espera: No modo funcionamento a pilhas, o ecrã de vídeo passa ao modo espera para conservar a carga da

pilha. As luzes de áudio e de som funcionam normalmente. Prima o interruptor ligar/desligar vídeo para voltar à visualização. Esta opção NÃO está disponível quando utiliza o adaptador de CA.

• Luzes de som: As 4 luzes de som acendem no monitor dependendo do nível dos sons do seu bebé. Por exemplo, se o bebé está apenas a sussurrar só acende uma ou duas luzes. Se o bebé estiver a chorar, acendem várias luzes, dependendo da intensidade do choro. Esta característica é especialmente útil se estiver num compartimento com muito ruído.

• Comunicação nos 2 sentidos: Mantenha premido o botão na parte lateral do monitor e fale para o microfone. A criança ouvirá a sua voz através de um altifalante na câmara.

• Botão ligar/desligar vídeo: Este botão liga o modo de vídeo. Se desejar ouvir apenas o seu bebé, prima novamente o botão de ligar/desligar vídeo. O botão ligar/desligar vídeo é ideal para ligar facilmente a opção de vídeo a meio da noite.

• A/V: Para ver vídeo na sua televisão, ligue um cabo AV (não incluído) às fichas do monitor e às ligações correspondentes da televisão. Percorra as entradas A/V no menu da sua televisão até visualizar a imagem do monitor.

Nota: Antes de ligar o cabo de AV, o botão de alimentação do monitor deve estar ligado e CAM pré-seleccionado. Quando o cabo de AV está ligado não é possível activar as regulações do monitor.

CARACTERÍSTICAS ESPECIAIS:

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos sob nossa total responsabilidade que o Monitor de Vídeo a Cores Digital 28466 cumpre as normas EN 301 489-17 V2.1.1 (2009-05), EN 301 489-1 V1.8.1 (2008-04), EN 62311:2008, EN 300 328 V1.7.1 (2006-10), e EN 60950-1:2006+A11:2009, e está em conformidade com os requisitos essenciais e outras disposições aplicáveis das Directivas 1995/5/CE e 2006/95/CE.

John Anson Responsável - Desenvolvimento de Novos Produtos 1 de Agosto de 2012

Summer Infant Europe, LTD.

First Floor, North Wing Focus 31, Cleveland Road Hemel Hempstead, HP2 7BW UK +44 (0) 1442 505000 [email protected]

Summer Infant, Inc.

1275 Park East Drive Woonsocket, RI 02895 USA 1-800-268-6237

06/14

28466 Baby Zoom Plus IB Pt p4.pdf 1 16/06/2014 09:11

Page 19

AVVERTENZA!

RISCHIO DI STRANGOLAMENTO! - Diversi bambini sono rimasti STRANGOLATI da cavi.

Tenere il cavo fuori dalla portata dei bambini (a una distanza maggiore di 0,9 m dal lettino). Utilizzare le clip di sicurezza in dotazione per assicurare i cavi lontano dalla portata del bambino. Non utilizzare mai prolunghe con adattatori CA. Usare solo gli adattatori CA forniti.

QUESTO PRODOTTO NON PUÒ SOSTITUIRE LA SUPERVISIONE DI UN ADULTO RESPONSABILE.

Il montaggio deve essere effettuato da una persona adulta.

Durante il montaggio tenere le parti piccole lontano dai bambini.

• Non utilizzare mai prolunghe con adattatori CA. Usare solo gli adattatori CA forniti.

• Quando un adattatore CA è collegato a una presa elettrica, non toccare l’estremità a vista.

• Testare il monitor prima del primo utilizzo, periodicamente e quando si cambia la posizione della videocamera.

• Non usare il monitor vicino all’acqua (come ad esempio una vasca da bagno, un lavandino, ecc.).

• Tenere il monitor lontano da fonti di calore (come stufe, termosifoni, ecc.).

• Accertarsi che vi sia un’adeguata ventilazione attorno a tutti i componenti del monitor. Non collocare su divani, cuscini, letti, ecc. che possono ostruire la ventilazione.

• I baby monitor utilizzano onde radio pubbliche per la trasmissione dei segnali. Questo monitor può rilevare segnali provenienti da altri monitor o simili apparecchi e i segnali trasmessi da questo dispositivo possono essere captati da altri ricevitori.

• Questo prodotto non è un giocattolo. Non lasciare che i bambini giochino con l’unità.

• Non esporre il monitor a gocciolamenti o spruzzi di liquidi né appoggiarvi alcun oggetto contenente liquidi, come ad esempio vasi.

• L’adattatore di presa è utilizzato come dispositivo di scollegamento e deve pertanto rimanere prontamente disponibile.

• La presa di corrente deve essere installata vicino all’apparecchiatura e deve essere facilmente accessibile.

AVVERTENZE SULLA BATTERIA!

• Usare solo le batterie ricaricabili originali fornite. Per batterie di ricambio contattare Summer Infant, Inc. Le informazioni di contatto sono riportate alla fine di queste istruzioni.

• Non utilizzare insieme batterie nuove e usate.

• Non usare contemporaneamente batterie alcaline, standard o ricaricabili.

• Inserire le batterie rispettando la corretta polarità.

• Prima di inserire le batterie, pulire i contatti del prodotto e della batteria.

• Non cortocircuitare i terminali di alimentazione.

• Usare solo batterie del tipo raccomandato o equivalente (voltaggio, dimensioni).

• Rimuovere le batterie in caso di inutilizzo prolungato del prodotto o quando le batterie sono esaurite.

• Non ricaricare batterie non ricaricabili.

• Le batterie ricaricabili devono essere caricate solo sotto la supervisione di una persona adulta.

• Tenere tutte le batterie lontano dai bambini.

• ATTENZIONE! Rischio di esplosione se la batteria viene sostituita con un modello non adatto.

• Smaltire le batterie usate in base alle istruzioni.

Smaltimento corretto del prodotto. Questo simbolo indica che il prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutti i Paesi UE. Per evitare possibili danni all’ambiente o alla salute umana dovuti a smaltimento incontrollato dei rifiuti e per promuovere il riutilizzo sostenibile dei materiali, riciclare il prodotto in maniera responsabile. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e di raccolta oppure contattare il rivenditore da cui il prodotto è stato acquistato. Il rivenditore provvederà al riciclaggio ambientalmente sicuro del prodotto

VIDEO MONITOR DIGITALE A COLORI MANUALE DI ISTRUZIONI

zoom

plus

baby

28466 Baby Zoom Plus IB It p1.pdf 1 16/06/2014 14:40

Page 20

VIDEOCAMERA

Montaggio su tavolo o a parete:

Scegliere una collocazione per la videocamera che fornisca una visione ottimale del bambino nella culla. Collocare la videocamera su una superficie piana, come ad esempio una credenza, una scrivania o una mensola. Oppure fissare la videocamera a una parete. Assicurarsi di non collocare la videocamera nella culla o alla portata del bambino. Non posizionare la videocamera vicino a finestre aperte, alla luce diretta del sole o esposta a fonti di calore. Assicurarsi di verificare la ricezione e il posizionamento della

videocamera prima di fissarla a una parete (consultare la sezione “Verifica della configurazione iniziale”). Montaggio a parete:

1) Praticare con il trapano un foro di 5 mm nella parete.

2) Inserire il tassello a espansione (in dotazione) nel foro e con un martello picchiettare delicatamente sull’estremità per farlo arrivare a livello della parete.

3) Inserire la vite (in dotazione) nel tassello a espansione e avvitarla lasciando sporgere la testa 6 mm dalla parete.

4) Inserire l’adattatore CA nell’apposito connettore della videocamera.

5) Infilare la parte posteriore della videocamera nella vite fino a fissarla alla parete.

6) Collegare l’adattatore CA a una presa elettrica standard.

7) Fissare il cavo alla parete utilizzando le 6 clip di sicurezza in dotazione per tenere il cavo lontano dalla portata del bambino.

8) Portare l’interruttore a lato della videocamera in posizione ON (acceso) e il LED DI ALIMENTAZIONE si accende di verde.

MONITOR

Utilizzo in modalità audio e video: Operazione 1: Collocare il monitor nella stanza da cui si desidera sorvegliare il bambino (ad es. camera da letto o soggiorno).

Collegare l’adattatore CA nell’apposito connettore e l’altra estremità a una presa elettrica standard. Operazione 2: Per l’accensione premere e tenere premuto il tasto “POWER” per 4 secondi fino alla comparsa del video o del logo

Summer sullo schermo. Operazione 3: Per la modalità audio senza video, premere il tasto di ACCENSIONE/SPEGNIMENTO VIDEO sulla parte superiore

dell’unità.

Operazione 4: Per spegnere completamente il monitor, premere e tenere premuto il tasto “POWER” per 3 secondi.

Modalità MENU MONITOR:

Operazione 1: Premere il tasto “MENU” per accedere alla modalità MENU. Premere nuovamente il tasto per uscire dalla modalità

MENU.

Funzione MENU PRINCIPALE:

LUMINOSITÀ: muovere i tasti su/giù sul pannello di controllo videocamera/menu per regolare la luminosità. Consultare la sezione ‘Aggiunta videocamera supplementare’ per altre funzioni del menu.

FUNZIONI TELECOMANDO MONITOR

Il monitor può controllare il movimento della VIDEOCAMERA. La testa della videocamera è in grado di ruotare verso l’alto, verso il basso, a destra, a sinistra e di ingrandire l’immagine.

Operazione 1: Premere i tasti sinistra/destra sul pannello di controllo videocamera/menu per muovere la videocamera verso sinistra o verso destra.

Operazione 2: Premere i tasti su/giù sul pannello di controllo videocamera/menu per muovere la videocamera verso l’alto o verso il basso.

Operazione 3: Premere una volta il tasto OK/Zoom sul pannello di controllo videocamera/menu per ingrandire l’immagine (2X) sul monitor e premere di nuovo per tornare alla visualizzazione normale.

Verifica della configurazione iniziale:

Assicurarsi di verificare la ricezione del monitor prima del primo utilizzo. Raccomandiamo anche di effettuare questa verifica periodicamente. Si tenga presente che il video monitor digitale a colori Baby Zoom Plus™ non offre lo stesso livello di qualità immagine di un televisore via cavo, satellitare o digitale. Per testare la ricezione è necessaria la presenza di due adulti: un adulto controlla l’immagine sul monitor mentre l’altro regola la videocamera dalla cameretta del bambino. Spesso la qualità della ricezione può essere migliorata modificando leggermente la posizione della videocamera, del monitor o di entrambi i dispositivi. Potrebbe essere utile collocare un oggetto, come un animale di peluche o una bambola, nella culla per simulare la posizione e le dimensioni del bambino. Regolare la qualità dell’immagine sul monitor se necessario utilizzando la funzione di regolazione della luminosità sulla parte anteriore del monitor. Per testare la ricezione del suono, un adulto parla accanto alla culla sia in tonalità normale sia sussurrata. Se necessario, regolare il volume utilizzando la funzione di regolazione del volume sul monitor.

CONFIGURAZIONE E UTILIZZO:

28466 Baby Zoom Plus IB It p2.pdf 1 11/10/2012 09:25

Page 21

Installazione della batteria:

Nota: Questa operazione è necessaria solo se viene sostituita la batteria.

1. Individuare il coperchio del vano batteria sulla parte posteriore del monitor.

2. Rimuovere la vite del coperchio del vano batteria con un cacciavite a testa piatta.

3. Togliere il coperchio del vano e la batteria.

4. Inserire la batteria nuova e rimettere il coperchio del vano.

Supporto:

Il monitor è dotato di un supporto di appoggio integrato per una pratica collocazione su tavolo. Basta estrarre il supporto e collocare il monitor su una superficie piana e stabile.

Accoppiamento monitor e videocamera:

Il monitor e la videocamera sono accoppiati in fabbrica per motivi di privacy. Se per qualsiasi ragione, il monitor e la videocamera non risultano accoppiati, eseguire l’accoppiamento come descritto di seguito.

Operazione 1: Spostare il monitor nella stessa zona in cui si trova la videocamera. Con la videocamera e il monitor entrambi accesi, premere una volta il tasto “POWER” e utilizzando il pannello di controllo Videocamera/Menu scorrere verso destra per selezionare l’icona del menu della videocamera.

Operazione 2: Premere la freccia su per selezionare l’opzione di aggiunta videocamera “ADD CAM” ( ). Premere il tasto OK/ZOOM per accedere al menu dell’opzione di aggiunta videocamera “ADD CAM”.

Operazione 3: Utilizzare la freccia su per selezionare il successivo canale disponibile ( ); premere OK/ZOOM per iniziare l’accoppiamento. L’icona ( ) comincia a lampeggiare.

Operazione 4: Entro 20 secondi premere una volta il tasto ‘Codice’ (“CODE”) sul retro della videocamera. Entro 1 secondo sullo schermo compare l’immagine dalla nuova videocamera. Se così non fosse, ripetere le operazioni descritte sopra, assicurandosi che la videocamera e il monitor siano sufficientemente vicini tra loro da garantire l’accoppiamento.

AGGIUNTA VIDEOCAMERA SUPPLEMENTARE:

Per aggiungere una videocamera supplementare, seguire le operazioni descritte in precedenza alla sezione “Accoppiamento monitor e videocamera”. Per selezionare la videocamera da visualizzare, premere il tasto Menu, quindi selezionare “camera” per l’opzione videocamera ( ), poi l’opzione “select camera” per la selezione della videocamera ( ), e infine scegliere dall’elenco di videocamere. In alternativa, scegliere l’opzione di scansione “scan” ( ) per visualizzare una alla volta ciascuna videocamera.

Questo prodotto può accettare fino a quattro videocamere. Per ordinare una videocamera aggiuntiva (nostro codice articolo: #28556), contattare il nostro reparto assistenza clienti telefonando al numero +44 (0) 1442 505000 oppure inviando una e-mail all’indirizzo [email protected].

CONSIGLI PER MIGLIORARE LA RICEZIONE:

• Avvicinare il monitor alla VIDEOCAMERA se necessario.

• Allontanare il monitor da altri monitor, cordless, walkie-talkie, ecc.; anche un leggero spostamento potrebbe migliorare notevolmente

la ricezione.

• In presenza di feedback o suoni striduli, allontanare ulteriormente tra loro la VIDEOCAMERA e il monitor.

Nota: Non muovere la testa della VIDEOCAMERA a mano poiché ciò potrebbe danneggiarne le parti interne.

CONFIGURAZIONE E UTILIZZO:

Utilizzo del video monitor in modalità portatile:

Per l’utilizzo in modalità portatile, il monitor richiede una batteria agli IONI DI LITIO da 3,7 V (in dotazione).

Suggerimenti:

• Prima di utilizzare il monitor in modalità portatile (batteria), assicurarsi di caricare la batteria per 12-16 ore.

• Per caricare la batteria, collegare l’adattatore CA più grande alla porta CA del monitor. Collegare l’altra estremità a una presa

elettrica standard.

• Dopo una ricarica iniziale di 12-16 ore, caricare la batteria per una notta e scollegarla tutto il giorno durante l’utilizzo, al fine di

ottimizzarne la durata. Nota: Caricare la batteria solo quando si accende l’indicatore luminoso di batteria in esaurimento. Una ricarica costante della batteria

prima che l’indicatore luminoso si accenda ne riduce la durata.

• Quando la batteria si sta scaricando, il LED di alimentazione si accende di arancione a indicare che la batteria deve essere ricaricata.

• Quando la batteria è completamente scarica, rimuoverla immediatamente dal monitor.

• Smaltire adeguatamente la batteria esausta.

28466 Baby Zoom Plus IB It p3.pdf 1 16/11/2012 08:11

Page 22

Il monitor non trasmette nessuna immagine o suono

• Controllare che il monitor sia acceso

• Assicurarsi che gli adattatori CA siano collegati

• Verificare il funzionamento delle prese

• Accertarsi che il monitor e la videocamera siano ACCOPPIATI Il monitor trasmette suoni ma nessuna immagine

• Premere il tasto ‘Visualizzazione rapida/Accensione/spegnimento video’ per accendere la modalità video

• Provare a regolare il comando della luminosità sul monitor

• Verificare la ricezione spostando il monitor e/o la VIDEOCAMERA in posti diversi Il monitor trasmette l’immagine ma nessun suono

• Alzare il volume sul monitor utilizzando l’apposito comando di regolazione volume Immagine non nitida

• Avvicinare il monitor alla VIDEOCAMERA se necessario

• Allontanare il monitor da altri monitor, cordless, walkie-talkie, ecc.

• Provare a regolare il comando della luminosità sul monitor

• Verificare la ricezione spostando il monitor e/o la VIDEOCAMERA in posti diversi Suono stridente

• Allontanare ulteriormente la VIDEOCAMERA e il monitor tra loro

RISOLUZIONE DEI PROBLEMI:

• Modalità di sospensione video: Durante il funzionamento a batteria, lo schermo video va in stand-by per conservare la durata

della batteria. L’audio e le spie di rilevamento suoni funzionano normalmente. Premere il pulsante di accensione/spegnimento video per ritornare alla modalità di visualizzazione. Questa opzione NON è disponibile quando si utilizza l’adattatore CA.

• Spie di rilevamento suoni: Le 6 spie di rilevamento suoni si accendono sul monitor in base al livello dei suoni emessi dal bambino. Se, ad esempio, il bambino emette delle semplici vocalizzazioni, si accendono solo una o due spie. Quando invece piange, si accendono diverse spie, a seconda dell’intensità del pianto. Questa funzione è utile soprattutto quando ci si trova in una stanza rumorosa.

• Interfono a due vie: Tenere premuto il tasto a lato del monitor e parlare nel microfono. Il bambino sentirà la vostra voce da un altoparlante sulla videocamera.

• Tasto Accensione/spegnimento video: Questo tasto accende la modalità video. Se si desidera solo sentire il bambino, premere nuovamente questo tasto per spegnere la modalità video. Il tasto Accensione/spegnimento video è ideale per accendere facilmente l’opzione video durante la notte.

• A/V: Per visualizzare il video dalla TV, collegare un cavo AV (non incluso) nei jack sul monitor e nei corrispondenti connettori sull’apparecchio televisivo. Scorrere tra gli ingressi A/V sul menu del televisore fino ad arrivare all’opzione dell’immagine monitor.

Nota: Prima di collegare il cavo AV, portare il tasto di alimentazione del monitor in posizione ON (acceso) e preselezionare l’opzione CAM (videocamera). Dopo aver collegato il cavo AV, i comandi del monitor non possono essere attivati.

CARATTERISTICHE SPECIALI:

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che il Video monitor digitale 28466 è conforme alle direttive EN 301 489-17 V2.1.1 (2009-05), EN 301 489-1 V1.8.1 (2008-04), EN 62311:2008, EN 300 328 V1.7.1 (2006-10), e EN 60950-1:2006+A11:2009, ed è conforme ai requisiti essenziali e alle altre clausole pertinenti delle direttive 1995/5/CE e 2006/95/CE.

John Anson Responsabile Sviluppo nuovi prodotti 1° agosto 2012

Summer Infant Europe, LTD.

First Floor, North Wing Focus 31, Cleveland Road Hemel Hempstead, HP2 7BW UK +44 (0) 1442 505000 [email protected]

Summer Infant, Inc.

1275 Park East Drive Woonsocket, RI 02895 USA 1-800-268-6237

06/14

28466 Baby Zoom Plus IB It p4.pdf 1 16/06/2014 12:53

Page 23

WAARSCHUWING!

VERSTRIKKINGSGEVAAR! - Snoeren kunnen kinderen VERSTRIKKEN. Houd dit snoer buiten

het bereik van kinderen (op meer dan 0,9 m afstand van het bedje). Maak gebruik van de meegeleverde veiligheidsclips om het snoer veilig buiten het bereik van de baby te houden. Gebruik nooit een verlengsnoer met AC-adapters. Gebruik alleen de meegeleverde AC-adapters.

DIT PRODUCT IS GEEN VERVANGING VOOR VERANTWOORD TOEZICHT VAN EEN VOLWASSENE. Het product moet door een volwassene worden gemonteerd. Houd kleine onderdelen buiten het bereik van kinderen wanneer het product wordt gemonteerd.

• Gebruik geen verlengsnoeren met AC-adapters. Gebruik uitsluitend de meegeleverde AC-adapters.

• Raak het blootliggende deel van een AC-adapter niet aan wanneer de adapter in het stopcontact is gestoken.

• Test de babyfoon vóór het eerste gebruik en vervolgens periodiek en wanneer de camera wordt verplaatst.

• Gebruik de babyfoon niet in de buurt van water (bijvoorbeeld bij het bad, de wasbak, enz.).

• Houd de babyfoon uit de buurt van warmtebronnen (bijvoorbeeld een fornuis, radiator, enz.).

• Controleer dat alle onderdelen van de babyfoon voldoende ventilatie hebben. Plaats ze niet op een bank, kussen, bed, of andere voorwerpen die de ventilatie kunnen blokkeren.

• Babyfoons zenden signalen via de openbare ether. Deze babyfoon kan daarom signalen van andere babyfoons of gelijksoortige apparaten ontvangen, en signalen die door deze babyfoon worden verzonden kunnen op andere apparaten worden ontvangen.

• Dit product is geen speelgoed. Laat kinderen er niet mee spelen.

• De babyfoon mag niet worden blootgesteld aan vloeistofdruppels of –spetters. Zet geen voorwerpen die met vloeistof zijn gevuld, zoals bijvoorbeeld een vaas, op de babyfoon.

• De AC-adapter met stekker wordt gebruikt om het apparaat uit te schakelen en dient daarom altijd goed bereikbaar te zijn.

• Het stopcontact moet dicht bij het toestel worden geïnstalleerd en moet gemakkelijk bereikbaar zijn.

BATTERIJEN: WAARSCHUWING!

• Gebruik alleen de meegeleverde oplaadbare batterijen. Neem contact op met Summer Infant, Inc. voor nieuwe batterijen ter vervanging.

De contactgegevens vindt u aan het einde van deze gebruiksaanwijzing.

• Gebruik geen oude en nieuwe batterijen door elkaar.

• Gebruik geen combinatie van alkaline-, standaard- of oplaadbare batterijen.

• Batterijen dienen te worden geplaatst met de polen in de juiste richting.

• Reinig de batterijpolen van de batterijen en de contacten in het product alvorens de batterijen te plaatsen.

• Maak geen kortsluiting tussen de polen.

• Gebruik uitsluitend de aanbevolen batterijen of batterijen met een equivalente spanning en maat.

• Verwijder de batterijen als het product gedurende langere tijd niet wordt gebruikt, of als de batterijen leeg zijn.

• Laad geen batterijen op die niet oplaadbaar zijn.

• Oplaadbare batterijen mogen uitsluitend onder toezicht van een volwassene worden geladen.

• Houd batterijen altijd buiten het handbereik van kinderen.

• LET OP! Bij vervanging van de batterij door een batterij van een onjuist type, ontstaat risico voor ontploffing.

• Gooi lege batterijen weg volgens de instructies.

Dit product dient op de juiste manier te worden weggegooid. Deze markering geeft aan dat dit product niet bij het normale huisvuil mag worden weggegooid. Dit geldt overal binnen de EU. Het product dient verantwoord te worden gerecycled om de schadelijke effecten op het milieu en/of de gezondheid van de mens door onbeheerde afvalverwijdering te voorkomen en duurzaam hergebruik van materialen en hulpbronnen te bevorderen. Gebruik de diensten voor inzameling van oude producten, of neem contact op met de winkelier waar het product is gekocht om het oude apparaat te retourneren. Zij kunnen zorgen dat het product op de juiste wijze wordt gerecycled.

DIGITALE VIDEO-BABYFOON MET KLEURENSCHERM GEBRUIKSAANWIJZING

zoom

plus

baby

28466 Baby Zoom Plus IB Nl p1.pdf 1 16/06/2014 09:21

Page 24

CAMERA

Plaatsing op tafel of muurbevestiging:

Bepaal op welke plaats de camera het beste beeld van de baby in de wieg levert. Zet de camera op een vlakke ondergrond, zoals een commode, tafel of plank. Of bevestig de camera aan de muur. Plaats de camera nooit in de wieg of binnen het bereik van uw baby. Plaats de camera niet bij een open raam, in direct zonlicht of bij een warmtebron. Zorg dat u altijd eerst de ontvangst en

plaatsing van de camera controleert voordat u deze aan de muur bevestigt (zie het gedeelte “Ontvangst testen vóór eerste gebruik”).

Muurbevestiging:

1) Boor een gat in de muur (5mm boor).

2) Duw de muurplug (meegeleverd) in het gat en sla de plug voorzichtig dieper in het gat met een hamer, totdat de rand van de plug gelijkligt met de muur.

3) Steek de schroef (meegeleverd) in de muurplug en draai hem vast totdat nog slechts 6mm van de schroef uitsteekt.

4) Steek de AC-adapter in het adaptercontact van de camera.

5) Schuif de achterkant van de camera over de schroef totdat deze stevig aan de muur hangt.

6) Steek de AC-adapter in een normaal stopcontact.

7) Leid het snoer langs de muur en zet het vast met gebruik van de 6 bevestigingsklemmen, zodat dit veilig uit de buurt van de baby loopt.

8) Schuif de schakelaar aan de zijkant van de camera in de stand ON (AAN). Het groene Aan/Uit-lampje gaat branden.

BABYFOON:

Gebruik in de stand Video en Audio: Stap 1: Zet de babyfoon in de kamer waar u toezicht op de baby wilt houden (bijv. uw slaapkamer of zitkamer). Steek een AC-adapter

in het adaptercontact en steek het andere uiteinde in een stopcontact. Stap 2: Houd de knop “POWER” (Aan/Uit) gedurende 4 seconden, of totdat het video- of Summer-logo verschijnt, ingedrukt om het

apparaat in te schakelen.

Stap 3: Druk op de knop VIDEO ON/OFF (Video Aan/Uit) op de bovenkant van het apparaat als u alleen geluid maar geen video wilt. Stap 4: Houd de knop “POWER” 3 seconden ingedrukt om het apparaat uit te schakelen.

Gebruik in de stand Video en Audio: Stap 1: Druk op de knop MENU om de MENU-modus te openen. Druk nogmaals om de MENU-modus te sluiten.

HOOFDMENU-optie:

BRIGHTNESS (Helderheid): stel de helderheid naar wens in met de knoppen Op/Neer op het bedieningspaneel Camera/Menu. Raadpleeg Extra camera toevoegen voor de overige menufuncties.

AFSTANDSBEDIENINGSFUNCTIES BABYFOON

De richting van de CAMERA kan met de babyfoon worden veranderd. De kop van de camera kan naar boven, onder, rechts en links worden gedraaid en de camera kan in- en uitzoomen.

Stap 1: Druk op de knoppen Links of Rechts op het bedieningspaneel Camera/Menu om de camera naar links of rechts te draaien. Stap 2: Druk op de knoppen Op of Neer op het bedieningspaneel Camera/Menu om de camera omhoog of omlaag te draaien. Stap 3: Druk één keer op de knop OK/Zoom op het bedieningspaneel Camera/Menu om het beeld op de babyfoon 2 maal te

vergroten en druk nogmaals om het beeld weer te herstellen.

Ontvangst testen vóór eerste gebruik

Controleer altijd eerst de ontvangst op de babyfoon voordat u het apparaat gaat gebruiken. U wordt tevens aanbevolen de ontvangst periodiek te testen. Houd rekening met het feit dat de Baby Zoom Plus™ Digitale

video-babyfoon met kleurenscherm niet dezelfde beeldkwaliteit levert als uw televisie met kabelaansluiting, satellietschijf of digitale service.

Voor het testen van de ontvangst zijn twee personen nodig. Een persoon bekijkt het videobeeld op de babyfoon, terwijl de andere persoon de camera in de babykamer afstelt. De kwaliteit van ontvangst kan veelal worden verbeterd door de camera, babyfoon, of beide iets te verplaatsen. Het is wellicht aan te bevelen een pop of iets dergelijks van ongeveer dezelfde grootte op de plaats van uw baby in de wieg te leggen. Stel de beeldkwaliteit op de babyfoon naar wens in met gebruik van de helderheidinstelling op de voorkant van de babyfoon.

Vraag de persoon in de babykamer om naast de wieg eerst op normale spreektoon en dan op fluistertoon te spreken om de geluidskwaliteit te testen. Stel het volume op de babyfoon naar behoeven in.

INSTELLEN EN GEBRUIKEN:

28466 Baby Zoom Plus IB Nl p2.pdf 1 11/10/2012 09:20

Page 25

Batterij plaatsen:

Opmerking: deze stap hoeft alleen te worden uitgevoerd als de batterij wordt vervangen.

1. Zoek het batterijenvakje op de achterkant van de babyfoon.

2. Verwijder de schroef van het batterijenklepje met een platte schroevendraaier.

3. Verwijder het klepje en de batterij.

4. Plaats een nieuwe batterij en bevestig het klepje weer.

Standaard:

De babyfoon heeft een ingebouwde standaard, waarmee het apparaat stabiel op een tafel kan worden gezet. Klap de standaard uit en zet de babyfoon op een stevige, vlakke ondergrond.

Babyfoon en camera koppelen:

Voor optimale privacy worden de babyfoon en camera op de fabriek gekoppeld. Als de babyfoon en camera niet gekoppeld zijn, ga dan als volgt te werk:

Stap 1: Verplaats de babyfoon naar dezelfde ruimte als de camera. Wanneer de camera en de babyfoon aan staan, drukt u op de "AAN/UIT"-knop en scrollt u door middel van het Camera/Menu bedieningspaneel naar rechts om het icoontje van het cameramenu te doen oplichten.

Stap 2: Druk op het pijltje naar omhoog om "ADD CAM" ( ) te doen oplichten. Druk op de OK/ZOOM-knop om het "ADD CAM"-menu te openen.

Stap 3: Gebruik het pijltje naar omhoog om het volgende beschikbare kanaal ( ) te doen oplichten, druk op OK/ZOOM om te beginnen te koppelen. Het ( ) icoontje zal beginnen te flikkeren.

Stap 4: Druk binnen de 20 seconden op de "CODE"-knop aan de achterkant van de camera.Het beeld van de nieuwe camera verschijnt binnen 1 seconde op het scherm.Als dit niet lukt, dan moet u de bovenstaande stappen herhalen en controleren of de Camera en de Babyfoon dicht genoeg bij elkaar staan om te koppelen.

EXTRA CAMERA TOEVOEGEN:

Om een extra camera toe te voegen, volgt u de stappen hierboven voor "Babyfoon en camera koppelen". Om de camera te selecteren die u wilt bekijken, drukt u op de Menuknop, dan doet u de optie "camera" ( ) oplichten, selecteert u de optie "kies camera" ( ) en u kiest uit de lijst van camera's. U kunt ook de "scan"-optie ( ) selecteren om elke camera om beurten te bekijken.

U kunt vier camera's toevoegen. Om een extra camera (ons artikelnummer #28556) te bestellen, kunt u contact opnemen met onze Customer Service Afdeling, hetzij telefonisch op +44 (0) 1442 505000 of per e-mail [email protected].

TIPS VOOR BETERE ONTVANGST:

• Zet de babyfoon zo nodig dichter bij de CAMERA.

• Zet de babyfoon uit de buurt van andere babyfoons, looptelefoons, walkietalkies, enz. Zelfs met een minimale verplaatsing kan de

ontvangst al verbeteren.

• Als u feedback of een piepgeluid hoort, zet u de CAMERA en babyfoon iets verder uit elkaar. Opmerking: om te voorkomen dat de interne motor beschadigd raakt, mag de kop van de CAMERA niet met de hand worden

verdraaid.

INSTELLEN EN GEBRUIKEN (vervolg):

De video-babyfoon als draagbare unit gebruiken:

Voor gebruik als draagbare unit dient de babyfoon te zijn voorzien van 1 3,7 v LITHIUM-ION batterij (meegeleverd).

Tips:

• Voordat de babyfoon als draagbare unit wordt gebruikt, moet de batterij gedurende 12 – 16 uur worden geladen.

• Om de batterij te laden, steekt u de grotere AC-adapter in de AC-adapterpoort op de babyfoon. Steek het andere uiteinde in een

normaal stopcontact.

• Nadat de batterij voor het eerst 12-16 uur is opgeladen, dient de batterij voor optimale levensduur ‘s nachts te worden geladen en

de hele dag, tijdens gebruik, uit de lader te worden verwijderd.

Opmerking: Laad de batterij uitsluitend als het lampje voor ‘batterij bijna leeg’ gaat branden. Door de batterij regelmatig op te laden

als het lampje nog niet brandt, wordt de levensduur van de batterij verkort.

• Als de batterij leeg begint te raken, gaat het voedingslampje oranje branden om aan te geven dat de batterij moet worden geladen.

• Als de batterij het einde van zijn levenscyclus heeft bereikt, moet deze onmiddellijk uit de babyfoon worden verwijderd.

• Gooi de oude batterij weg volgens de geldende voorschriften.

28466 Baby Zoom Plus IB Nl p3.pdf 1 16/11/2012 07:54

Page 26

Geen beeld of geluid op babyfoon

• Controleer dat de babyfoon aan staat

• Controleer dat de AC-adapters zijn aangesloten

• Controleer dat de stopcontacten werken

• Controleer dat de babyfoon en de camera GEKOPPELD zijn Wel geluid maar geen beeld op de babyfoon

• Druk één keer op de knop Quick View/Video On/Off (Snelle weergave/Video Aan/Uit) om de videostand in te schakelen

• Stel de helderheid op de babyfoon in

• Test de ontvangst door de babyfoon en/of de camera te verplaatsen Wel beeld maar geen geluid

• Zet het volume op de babyfoon hoger met de volumeregeling Onduidelijk beeld

• Zet de babyfoon zo nodig dichterbij de CAMERA

• Zet de babyfoon uit de buurt van andere babyfoons, looptelefoons, walkietalkies, enz.

• Stel de helderheid op de babyfoon in

• Test de ontvangst door de babyfoon en/of de camera te verplaatsen Piepgeluid

• Zet de CAMERA en de babyfoon verder uit elkaar

PROBLEMEN OPLOSSEN:

• Video-slaapstand: Als het apparaat op batterijen wordt gebruikt, schakelt het videoscherm over in de slaapstand om energie te

besparen. Het geluid en de geluidslampjes werken normaal. Druk op Video On/Off (Video Aan/Uit) om de videoweergave weer te activeren. Deze optie is NIET beschikbaar als het apparaat via de AC-adapter op netvoeding is aangesloten.

• Geluidslampjes: Afhankelijk van het volume van de geluiden van uw baby gaan er 6 geluidslampjes branden op de babyfoon. Als uw baby bijvoorbeeld kleine geluidjes maakt, gaan er hooguit twee lampjes branden. Als uw baby huilt, gaan er meer lampjes branden, fhankelijk van het volume. Deze voorziening is vooral nuttig als u in een lawaaiige kamer zit.

• Terugspreekfunctie: Houd de knop aan de zijkant van de babyfoon ingedrukt en spreek in de microfoon. Het kind hoort uw stem door een luidspreker op de camera.

• De knop Video On/Off (Video Aan/Uit): Met deze knop wordt de video in- of uitgeschakeld. Als u uw baby alleen wilt horen, drukt u nogmaals op de knop Video On/Off (Video Aan/Uit) om de video uit te schakelen. De knop Video On/Off (Video Aan/Uit) is ideaal als u bijvoorbeeld ‘s nachts snel de video wilt aanzetten.

• AV: Om via uw tv beelden te bekijken, sluit u een AV-kabel (niet inbegrepen) aan op de jack-aansluitingen op de babyfoon en de bijhorende aansluitingen op uw tv. Scroll door de A/V-inputs in het menu van uw televisie tot het beeld op de babyfoon zichtbaar is.

Let op: De aan-knop van de babyfoon moet op AAN staan en CAM moet vooraf geselecteerd zijn voordat u de AV-kabel aansluit. Zodra de AV-kabel is aangesloten kunnen de bedieningsknoppen van de babyfoon niet worden geactiveerd.

SPECIALE FUNCTIES:

EC-VERKLARING VAN CONFORMITEIT

Hierbij verklaren wij op louter eigen verantwoordelijkheid dat de 28466 Digitale video-babyfoon voldoet aan de standaarden EN 301 489-17 V2.1.1 (2009-05), EN 301 489-1 V1.8.1 (2008-04), EN 62311:2008, EN 300 328 V1.7.1 (2006-10), en EN 60950-1:2006+A11:2009, en dat dit product voldoet aan de essentiële vereisten en andere relevante bepalingen van richtlijnen 1995/5/EC en 2006/95/EC.

John Anson Hoofd van Nieuwe productontwikkeling 1 augustus 2012

Summer Infant Europe, LTD.

First Floor, North Wing Focus 31, Cleveland Road Hemel Hempstead, HP2 7BW UK +44 (0) 1442 505000 [email protected]

Summer Infant, Inc.

06/14

28466 Baby Zoom Plus IB Nl p4.pdf 1 16/06/2014 12:57

Page 27

WARNUNG!

ERDROSSELUNGSGEFAHR! - Kinder haben sich schon mit Kabeln ERDROSSELT. Bringen

Sie dieses Kabel außerhalb der Reichweite von Kindern an (in mehr als 0,9 m Entfernung vom Kinderbett). Verwenden Sie die beiliegenden Sicherheitsclips, um eine sichere Anbringung des Kabels außerhalb der Reichweite des Babys zu gewährleisten. Verwenden Sie auf keinen Fall Verlängerungskabel mit AC-Netzteilen. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen AC-Netzteile.

DIESES PRODUKT KANN NICHT DIE VERANTWORTUNGSVOLLE AUFSICHT EINES ERWACHSENEN ERSETZEN.

Montage durch einen Erwachsenen erforderlich. Lassen Sie bei der Montage Kinder nicht in die Nähe von Kleinteilen gelangen.

•

Verwenden Sie keine Verlängerungskabel mit AC-Netzteilen. Verwenden Sie ausschließlich die mitgelieferten AC-Netzteile.

• Wenn ein AC-Netzteil in eine Stromsteckdose eingesteckt wurde, berühren Sie das herausstehende Ende nicht.

•

Testen Sie den Monitor vor der ersten Verwendung, danach von Zeit zu Zeit und beim Wechsel des Kamera-Standorts.

• Verwenden Sie den Monitor nicht in der Nähe von Wasser (z.B. Badewanne, Waschbecken etc.).

• Halten Sie den Monitor von Wärmequellen fern (z.B. Öfen, Heizgeräten etc.).

• Sorgen Sie für ausreichende Belüftung rund um alle Monitorkomponenten. Nicht auf Sofas, Kissen, Betten etc. stellen, da hierdurch die Belüftung blockiert werden könnte.

• Überwachungsmonitor für Kleinkinder verwenden öffentliche Funkwellen zur Übertragung von Signalen. Dieser Monitor kann Signale von anderen Monitoren oder ähnlichen Geräten empfangen und Signale, die von diesem Monitor ausgestrahlt werden, können von anderen Empfängern aufgenommen werden.

• Dieses Produkt ist kein Spielzeug. Lassen Sie Kinder damit nicht spielen.

• Der Monitor sollte keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden und es sollten keine Objekte darauf gestellt werden, die mit Flüssigkeit gefüllt sind, wie z.B. Vasen.

• Das einsteckbare Netzteil wird als Unterbrecher verwendet; das Gerät sollte stets einsatzbereit sein.

• Die Steckdose muß in der Nähe der Einrichtung angebracht und leicht zugänglich sein.

BATTERIE WARNUNG!

• Verwenden Sie nur den mitgelieferten wiederaufladbaren Original-Akku. Bitte kontaktieren Sie Summer Infant, Inc, für Ersatzakkus. Kontaktinformationen finden Sie am Ende dieser Anleitung.

• Mischen Sie keine alten und neuen Batterien.

• Mischen Sie keine Alkali-, Standard- oder wiederaufladbare Batterien.

• Batterien müssen richtig herum eingelegt werden (Polarität beachten).

• Reinigen Sie die Kontakte des Akkus und des Produkts vor dem Einlegen der Akkus.

• Überbrücken Sie niemals die Versorgungsanschlüsse.

• Es dürfen nur die empfohlenen Akkus oder vergleichbare Akkus mit gleicher Voltzahl und Größe verwendet werden.

• Entfernen Sie die Akkus, wenn das Produkt für längere Zeit eingelagert wird oder wenn die Akkus leer sind.

• Versuchen Sie nicht, normale Batterien wieder aufzuladen.

• Wiederaufladbare Akkus dürfen nur unter der Aufsicht eines Erwachsenen aufgeladen werden.

• Halten Sie sämtliche Akkus von Kindern fern.

• VORSICHT Wenn der Akku durch einen Akkus des falschen Typs ersetzt wird, besteht Explosionsgefahr.

• Entsorgung der gebrauchten Batterien nach Vorschrifts. Korrekte Entsorgung dieses Produkts. Diese Markierung kennzeichnet, dass dieses Produkt innerhalb der

EU nicht mit anderen Haushaltsabfällen entsorgt werden sollte. Um mögliche Gefährdungen der Umwelt oder des Menschen aufgrund von unkontrollierter Abfallentsorgung zu vermeiden, recyceln Sie es verantwortungsvoll, um die nachhaltige Wiederverwendung von Materialressourcen zu unterstützen. Um Ihr gebrauchtes Gerät zurückzugeben, verwenden Sie bitte die Rückgabe- und Sammelsysteme oder kontaktieren Sie den Fachhändler, bei dem das Produkt gekauft wurde. Dieser kann das Produkt einem umweltfreundlichen, sicheren Recycling zuführen.

DIGITALES BABYPHONE MIT FARB-VIDEOMONITOR BEDIENUNGSANLEITUNG

zoom

plus

baby

28466 Baby Zoom Plus IB DE p1.pdf 1 16/06/2014 13:11

Page 28

KAMERA

Tisch- oder Wandmontage:

Legen Sie einen Aufstellort fest, von dem aus die Kamera den besten Aufnahmewinkel auf Ihr Baby im Kinderbett hat. Stellen Sie die Kamera auf eine ebene Fläche, wie z.B. eine Kommode, einen Tisch oder ein Regal. Oder montieren Sie die Kamera an einer Wand. Platzieren Sie die Kamera auf keinen Fall im Kinderbett oder in Reichweite des Babys. Platzieren Sie die Kamera nicht in der Nähe von offenen Fenstern, direktem Sonnenlicht oder Wärmequellen. Testen Sie auf jeden Fall den Empfang und die

Kamera-Positionierung vor einer Wandmontage (siehe Abschnitt „Testen Ihrer Erstaufstellung“). Wandmontage:

1) Bohren Sie ein Loch in der Wand vor (3/16 Zoll, 5mm, Bohrer).

2) Stecken Sie den Dübel (mitgeliefert) in das Loch und klopfen sanft mit einem Hammer nach, bis das Ende

des Dübels bündig mit der Wand abschließt.

3) Führen Sie die Schraube (mitgeliefert) in den Dübel ein und ziehen Sie die Schraube fest, bis nur noch

1/4 Zoll (6mm) der Schraube herausschaut.

4) Stecken Sie das AC-Netzteil hinten in die AC-Buchse der Kamera ein.

5) Schieben Sie die Rückseite der Kamera an der Schraube abwärts, bis die Kamera sicher an der Wand hängt.

6) Stecken Sie das AC-Netzteil in eine normale Stromsteckdose ein.

7) Sichern Sie das Kabel mithilfe der 6 Sicherungsklammern an der Wand, um das Kabel aus der Reichweite

des Babys zu halten.

8) Schieben Sie den Schalter seitlich an der Kamera auf ON (EIN) so dass die POWER ON LED dauerhaft grün leuchtet.

MONITOR

Verwendung in Video- und Audio-Modus: Schritt 1:

Platzieren Sie den Monitor in dem Zimmer, von dem aus Sie das Baby beobachten möchten (d.h. im Schlafzimmer oder im

Wohnzimmer). Stecken Sie das eine Ende des AC-Netzteils in die AC-Adapterbuchse und das andere Ende in eine normale Stromsteckdose ein.

Schritt 2: Drücken und halten Sie die „POWER“-Taste 4 Sekunden lang, bis auf dem Bildschirm Video oder das Summer-Logo erscheint. Schritt 3: Für Audio ohne Video drücken Sie die VIDEO ON/OFF Taste oben am Gerät. Schritt 4: Schalten Sie den Monitor komplett aus, indem Sie die „POWER“ Taste drücken und 3 Sekunden lang gedrückt halten.

MONITOR MENÜ-Modus

Schritt 1: Drücken Sie die „MENÜ“-Taste, um in den MENÜ-Modus zu gelangen. Drücken Sie die Taste erneut, um den MENÜ-Modus

zu verlassen.

HAUPTMENÜ-Punkt:

HELLIGKEIT – Tasten an der Kamera/dem Menübedienfeld auf- und abwärts bewegen, um die Helligkeit einzustellen. Siehe Abschnitt „Zusätzliche Kamera hinzufügen“ für weitere Menüfunktionen.

FERNBEDIENUNGSFUNKTIONEN FÜR DEN MONITOR

Der Monitor kann die Bewegung der KAMERA steuern. Der Kamerakopf kann nach oben und unten, rechts und links schwenken und zoomen.

Schritt 1: Drücken Sie die linken oder rechten Tasten an der Kamera/dem Menübedienfeld, um die Kamera nach links oder rechts zu bewegen.

Schritt 2: Drücken Sie die Aufwärts- und Abwärtstasten an der Kamera/dem Menübedienfeld, um die Kamera nach oben oder unten zu bewegen.

Schritt 3: Drücken Sie die OK/Zoom-Taste auf der Kamera/dem Menübedienfeld einmal für eine 2x-Vergrößerung am Monitor und drücken Sie erneut, um zur Normalansicht zurückzukehren.

Testen Ihrer Erstaufstellung:

Testen Sie auf jeden Fall den Empfang Ihres Monitors vor der ersten Anwendung. Wir empfehlen, den Monitorempfang regelmäßig zu prüfen. Denken Sie bitte daran, dass der Baby Zoom Plus™ Digitale

Farb-Videomonitor nicht dieselbe Bildqualität wie Ihr TV-Gerät mit Kabel, Satellitenschüssel oder Digitalempfang liefert. Zum Testen des Empfangs benötigen Sie zwei Erwachsene. Eine Person sollte das Bild auf dem Monitor ansehen, während die andere

im Babyzimmer ist, um die Kamera einzustellen. Oftmals kann die Empfangsqualität durch ein leichtes Neupositionieren der Kamera, des Monitors oder von beiden verbessert werden. Es kann hilfreich sein, ein Stofftier oder eine Puppe in das Kinderbett zu legen, um die Position und die Größe Ihres Babys zu simulieren. Passen Sie die Bildqualität am Monitor nach Bedarf an, indem Sie die Helligkeitseinstellung vorne am Monitor verwenden.

Zum Testen der Klangqualität lassen Sie einen Erwachsenen in normaler Lautstärke und im Flüsterton in der Nähe des Bettchens sprechen. Stellen Sie die Lautstärke an der Lautstärkeregelung des Monitors nach Bedarf ein.

EINRICHTUNG UND VERWENDUNG:

28466 Baby Zoom Plus IB DE p2.pdf 1 11/10/2012 09:18

Page 29

Videomonitor im portablen Modus verwenden:

Für die Verwendung im portablen Modus benötigt der Monitor einen 3.7V LITHIUM-IONEN Akku (im Lieferumfang).

Tipps:

• Laden Sie unbedingt vor der Nutzung des Monitors im portablen Modus die Akku 12-16 Stunden lang auf.

• Stecken Sie zum Aufladen des Akkus das größere AC-Netzteil in den AC-Netzanschluss des Monitors ein. Stecken Sie das andere

Ende in eine normale Stromsteckdose ein.

• Nach einer ersten Ladezeit von 12-16 Stunden zum Erreichen einer optimalem Lebensdauer des Akkus laden Sie den Akku über

Nacht auf und ziehen ihn tagsüber aus der Steckdose ab. HINWEIS: Laden Sie den Akku nur auf, wenn die Warnlampe für einen niedrigen Ladestatus einschaltet. Ein ständiges Aufladen Ihres

Akkus vor Erreichen des niedrigen Ladezustands verkürzt die Lebensdauer Ihrer Akkus.

• Wenn der Akku schwach ist, leuchtet die Power On LED gelb und zeigt an, dass der Akku aufgeladen werden muss.

• Wenn die Akku leer ist, entfernen Sie sie sofort vom Monitor.

• Leere Batterien oder Akkus sind ordnungsgemäß zu entsorgen.

Einlegen des Akkus:

HINWEIS: Dieser Schritt ist nur beim Tauschen des Akkus erforderlich.

1. Suchen Sie das Akkufach hinten am Monitor.

2. Entfernen Sie die Schraube der Akkufachabdeckung mit einem Schraubenzieher.

3. Entfernen Sie die Akkufachabdeckung und den Akku.

4. Legen Sie einen neuen Akku ein und befestigen Sie die Abdeckung wieder mit der Schraube.

Fußauflage:

Für das praktische Abstellen auf dem Tisch verfügt der Monitor über eine Fußauflage. Klappen Sie die Fußauflage auf und stellen Sie den Monitor auf eine stabile, ebene Fläche.

Zusammenführen von MONITOR und KAMERA:

Aus Gründen des Datenschutzes sind der Monitor und die Kamera ab Werk zusammengeführt. Sollten der Monitor und die Kamera aus jedweden Gründen nicht zusammengeführt sein, führen Sie bitte die nachfolgenden Schritte aus.

Schritt 1: Bringen Sie den Monitor und die Kamera in den selben Bereich. Betätigen Sie, während die Kamera und der Monitor eingeschaltet sind, die Taste "POWER" ein Mal und verwenden Sie das Kontrollpanel des Menüs der Kamera, um nach rechts zu scrollen und das Menüsymbol der Kamera zu markieren.

Schritt 2: Betätigen Sie die Pfeiltaste nach oben, um die Option "Kamera hinzufügen" ("ADD CAM") ( ) auszuwählen. Betätigen Sie die Taste OK/ZOOM, um das Menü der Option "Kamera hinzufügen" zu öffnen.

Schritt 3: Verwenden Sie die Pfeiltaste nach oben, um den nächsten freien Kanal zu markieren ( ) und betätigen Sie dann die Taste OK/ZOOM, um die Paarung zu beginnen. Das ( )-Symbol fängt an zu blinken.

Schritt 4: Drücken Sie innerhalb von 20 Sekunden einmal die „CODE“-Taste auf der Rückseite der Kamera. Das Bild der neuen Kamera sollte nun innerhalb von 1 Sekunde auf dem Bildschirm erscheinen. Wenn dies nicht erfolgreich ist, sollten Sie die obigen Schritte wiederholen und sicherstellen, dass die Kamera und der Monitor nahe genug zueinander stehen.

HINZUFÜGEN VON WEITEREN KAMERAS:

Um eine zusätzliche Kamera hinzuzufügen, müssen Sie die oben aufgeführten Schritte für die "Paarung von Monitor und Kamera" befolgen. Um eine Kamera für die Übertragung auszuwählen, müssen Sie die Menü-Taste betätigen, markieren Sie dann die Option "Kamera" ("camera") ( ), wählen Sie dann die Option "Kamera auswählen" ("select camera") ( ) und wählen Sie eine der Kameras von der Liste aus. Alternativ hierzu können Sie die Option "Scannen" ("scan") ( ) auswählen, um die Übertragung von jeder Kamera nacheinander anzuzeigen.

An dieses Produkt können vier Kameras angeschlossen werden. Um eine zusätzliche Kamera (unsere Teilnummer lautet #28556) zu bestellen, setzen Sie sich bitte mit unserem Kundendienst unter der folgenden Telefonnummer in Kontakt: +44 (0) 1442 505000 oder über [email protected].

EINRICHTUNG UND VERWENDUNG (fortgesetzt):

TIPPS FÜR EINEN VERBESSERTEN EMPFANG:

• Positionieren Sie den Monitor bei Bedarf näher an der KAMERA.

• Bewegen Sie den Monitor von anderen Monitoren, schnurlosen Telefonen, Walkie-Talkies etc. weg; selbst eine geringe Verschiebung

kann den Empfang erheblich verbessern.

• Wenn Sie Rückkopplung oder ein pfeifendes Geräusch hören, bewegen Sie die KAMERA und den Monitor weiter voneinander weg.

HINWEIS: Bewegen Sie den Kamerakopf nicht mit der Hand, da Sie hierdurch interne Motorteile beschädigen könnten.

28466 Baby Zoom Plus IB DE p3.pdf 1 16/11/2012 07:52

Page 30

Kein Bild oder Ton am Monitor

• Stellen Sie sicher, dass der Monitor eingeschaltet ist

• Stellen Sie sicher, dass das AC-Netzteil eingesteckt ist

• Stellen Sie sicher, dass die Ausgänge funktionieren

• Stellen Sie sicher, dass der Monitor und die Kamera miteinander VERBUNDEN sind

Ton aber kein Bild am Monitor

• Drücken Sie die Quick View/Video On/Off Taste einmal, um den Video-Modus einzuschalten

• Versuchen Sie, die Helligkeit am Monitor anzupassen

• Testen Sie den Empfang durch Bewegen des Monitors und/oder der KAMERA in verschiedene Richtungen

Bild aber kein Ton

• Drehen Sie die Lautstärke am Monitor mittels Lautstärkeregler hoch

Undeutliches Bild

• Positionieren Sie den Monitor bei Bedarf näher an der KAMERA

• Bewegen Sie den Monitor von anderen Monitoren, schnurlosen Telefonen, Walkie-Talkies etc. weg

• Versuchen Sie, die Helligkeit am Monitor anzupassen

• Testen Sie den Empfang durch Bewegen des Monitors und/oder der KAMERA in verschiedene Richtungen

Piepsender Ton

• Bewegen Sie die KAMERA und den Monitor voneinander weg

PROBLEMLÖSUNG:

• Video-Ruhemodus: Bei der Verwendung mit Batteriestrom wechselt die Videoansicht in den Ruhemodus, um die Batterie zu

schonen. Ton und Soundleuchten funktionieren normal. Drücken Sie Video On/Off, um zur Normalansicht zurückzukehren. Diese Option ist NICHT bei Verwendung des AC-Netzteils verfügbar.

• Soundleuchten: Die 5 Soundleuchten leuchten am Monitor entsprechend des Geräuschpegels Ihres Babys. Wenn Ihr Baby z.B.

nur brabbelt, leuchten nur ein oder zwei Lämpchen. Wenn Ihr Baby weint, werden mehrere Lämpchen leuchten, je nachdem, wie laut es weint. Diese Funktion ist insbesondere nützlich, wenn Sie sich in einem Raum mit lauten Geräuschen befinden.

• 2-Wege-Gegensprechanlage:

Halten Sie die Taste auf der Seite des Monitors gedrückt und sprechen Sie in das Mikrofon. Ihr Kind

wird Ihre Stimme von einem Lautsprecher an der Kamera hören.

• Video On/Off Taste: Diese Taste schaltet den Video-Modus ein. Wenn Sie Ihr Baby nur hören möchten, drücken Sie die Video

On/Off Taste erneut, um den Video-Modus auszuschalten. Die Video On/Off Taste ist ideal, um die Video-Option mitten in der Nacht problemlos einzuschalten.

• A/V:

Um die Videoübertragung auf Ihrem Fernseher anzuzeigen, müssen Sie ein AV-Kabel (nicht im Lieferumfang inbegriffen) in die Steckverbindungen an Ihrem Monitor und die entsprechenden Verbindungen an Ihrem Fernsehgerät anschließen. Schalten Sie durch die Audio-Video-Eingänge im Menü Ihres Fernsehgeräts, bis das Bild von dem Monitor sichtbar wird.

HINWEIS: Die Power-Taste des Monitors muss auf angeschaltet sein und die Kamera muss im Vorfeld ausgewählt werden, bevor das AV-Kabel angeschlossen wird. Sobald das AV-Kabel angeschlossen ist, können die Steuerungen des Monitors nicht verwendet werden.

SONDERFUNKTIONEN:

Summer Infant Europe, LTD.

First Floor, North Wing Focus 31, Cleveland Road Hemel Hempstead, HP2 7BW UK +44 (0) 1442 505000 [email protected]

Summer Infant, Inc.

1275 Park East Drive Woonsocket, RI 02895 USA 1-800-268-6237

06/14

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären unter unserer alleinigen Verantwortlichkeit, dass der 28466 Digitale Videomonitor konform mit den Normen EN 301 489-17 V2.1.1 (2009-05), EN 301 489-1 V1.8.1 (2008-04), EN 62311:2008, EN 300 328 V1.7.1 (2006-10) und EN 60950-1:2006+A11:2009 ist und die erforderlichen Anforderungen und andere relevante Bestimmungen der Richtlinien 1995/5/EC und 2006/95/EC erfüllt.

John Anson Leiter neue Produktentwicklung

1. August 2012

28466 Baby Zoom Plus IB DE p4.pdf 1 16/06/2014 08:54

Page 31
