ПИСТОЛЕТ
ГВОЗДЕЗАБИВНОЙ
ПНЕВМАТИЧЕСКИЙ
Для моделей: T-64LM, F1.8/50, F16/64
Руководство по эксплуатации
и паспорт изделия
Введение
Благодарим Вас за приобретение профессионального пневматического инструмента SUMAKE.
Более 20 лет SUMAKE поставляет на международный рынок профессиональный пневматический
инструмент, сотрудничая с ведущими Тайваньскими производителями оборудования и
комплектующих.
Пневматический инструмент SUMAKE соответствует строгим международным и Российским
стандартам; имеет сертификат соответствия ГОССТАНДАРТА РОССИИ(РСТ) и ТАМОЖЕННОГО
СОЮЗА(EAC). Cоответствует требованиям ГОСТ 12.2. 101-94, ГОСТ 12.2. 003-91, ГОСТ 12.3.001-85.
Пневматический пистолет барабанного типа служит для сборки конструкций из пиломатериалов.
Инструмент прошёл тщательный контроль и готов к работе, однако перед началом
использования следует ознакомиться с данным руководством.
Товар не предназначен для использования в личных целях, не связанных с осуществлением
предпринимательской деятельности!

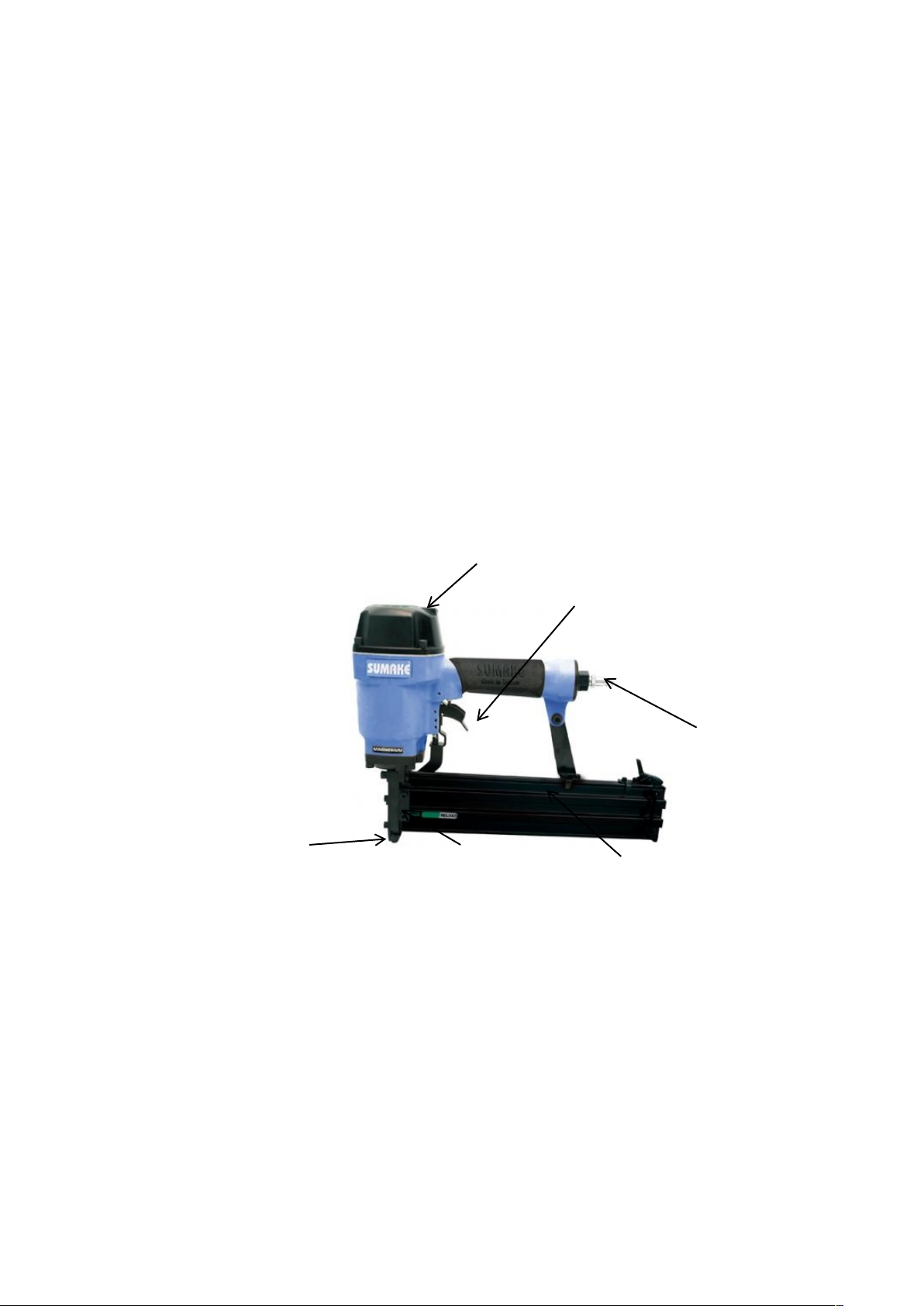

Устройство изделия
1. Дуло
2. Выпускной клапан
3. Пусковой курок
4. Разъём для подключения сжатого воздуха
5. Магазин
6. Регулировка глубины забивания
4
2
3
5
1
6
1
Инструмент, не отмеченный в графе PRO - предназначен для профессионального использования,
но не рассчитан на продолжительную работу в режиме максимальной нагрузки.
Если ваши потребности подразумевают продолжительную работу инструмента в интенсивном
режиме - выбирайте продукты отмеченные знаком в колонке PRO!

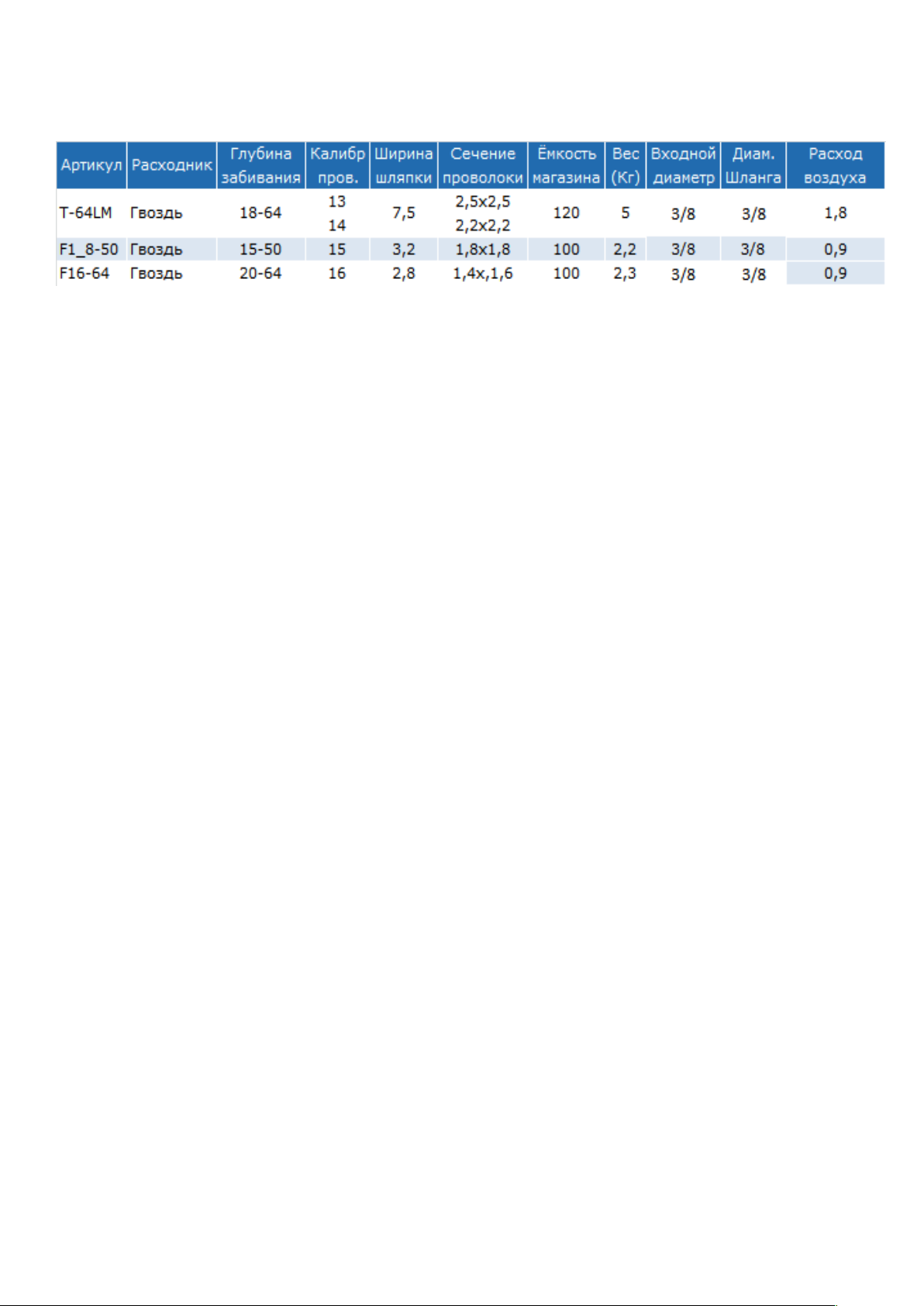

Технические характеристики
2
Схема подключения пневматического инструмента
Заявленные технические параметры пневматический инструмент показывает только при
соблюдении всех требований, предъявляемых к качеству и объёму подаваемого воздуха, а так же
условиям эксплуатации.
СОВЕТ: Выбирайте компрессор с ресивером и насосом, обеспечивающий с запасом на 20-30%
требуемый расход воздуха. При выборе фильтра, осушителя и лубрикатора принимайте во
внимание их пропускную способность.
Превышение рабочего давления приводит к ускоренному износу инструмента и является
отказом в гарантийном обслуживании.
Перед каждым подключением инструмента продувайте шланг кратковременным спуском
воздуха!
Техническое обслуживание
Перед первым использованием или хранением, добавьте 2-3 капли масла во впускной
воздушный штуцер и включите инструмент на короткое время.
Наилучший способ смазки – установить в пневмолинию смазывающее устройство (лубрикатор).
При отсутствии в схеме подключения лубрикатора – необходимо смазывать инструмент вручную,
добавляя 2-3 капли масла во впускной воздушный штуцер каждые 3-4 часа интенсивной работы.
Используйте ТОЛЬКО масло для швейных машин или пневматического инструмента.
Для очистки рабочих частей от нагара используйте КЕРОСИН (избегайте попадания в рабочий
цилиндр). После промывки вытирайте инструмент насухо.
Не используйте для промывки бензин и спиртосодержащие жидкости.
Избегайте попадания промывочных жидкостей в рабочий механизм!
В случае обнаружения неисправностей – обратитесь в сервис центр!
2
1
1-Компрессор
2-Ресивер
3-Регулятор давления
3
4
5
6
7
4-Фильтр
5-Осушитель
6-Лубрикатор
7-Пневматический инструмент
3
Указание мер безопасности
1. Отключайте инструмент от подачи воздуха перед обслуживанием!
2. Перед работой убедитесь, что инструмент не имеет повреждений. При выявлении
неисправности – прекратите работу инструментом и обратитесь в авторизованный сервисный
центр.
3. Убедитесь, что ваша одежда или волосы не будут затянуты на рабочие части инструмента.
4. Используйте защитные очки! При необходимости одевайте маску и перчатки.
5. При продолжительной работе используйте средства защиты органов слуха.
6. Используйте инструмент только по назначению.
7. Не оставляйте подключённый инструмент без присмотра.
Не допускается эксплуатация инструмента работниками, находящимися в состоянии
усталости, алкогольного или наркотического опьянения, а так же под воздействием
медицинских препаратов.
Рекомендации по работе
Используйте оригинальные расходные материалы!
Перед выполнением работ сделайте несколько пробных выстрелов и отрегулируйте глубину
забивания крепежа.
Держите руки вдали от устанавливаемого крепежа! Остерегайтесь рикошета!
Избегайте блокировки предохранительной скобы!
Не направляйте пистолет на людей!
В случае застревания крепежа в инструменте – отключите инструмент от подачи воздуха и
извлеките застрявший крепёж пассатижами.
4
Изделие
ITEM
Модель
MODEL
Заводской номер
SERIAL NUMBER
Дата выпуска
ISSUE DATE
___________________
(подпись покупателя)
Изделие не проверялось по причине:
___________________
(подпись покупателя)
Свидетельство о продаже
Фамилия и подпись
продавца
Печать продавца
Изделие проверялось во всех режимах работы:
Уважаемый покупатель! Убедитесь, что все разделы заполнены разборчиво и без исправлений.
5
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
1. Гарантийный срок эксплуатации изделия составляет 6 месяцев со дня продажи, при условии
соблюдения потребителем правил эксплуатации, хранения и транспортировки.
Срок службы инструмента 3 года.
2. Все претензии по качеству будут рассмотрены только после проверки изделия в
сертифицированном сервисном центре.
3. Условия гарантии предусматривают бесплатную замену деталей и узлов изделия, в которых
обнаружен производственный дефект.
4. Гарантия не распространяется на расходные материалы, сменные насадки, навесное
оборудование и любые другие части изделия, имеющие естественный ограниченный срок службы
(в том числе ударники, штоки, драйверы, сальники, манжеты, уплотнения, шестерни и колёса
зубчатых зацеплений, подшипниковые опоры, зажимы, ухваты, и пр.), а так же на дефекты,
являющиеся следствием естественного износа.
5. Условия гарантии не предусматривают профилактику и чистку изделия, а также выезд мастера
к месту эксплуатации изделия с целью его подключения, настройки, ремонта или консультации.
6. Гарантия не распространяется на повреждения, полученные в результате нарушения режима
смазывания изделия
7. Вместе с тем сервисный центр имеет право отказа от бесплатного гарантийного ремонта в
следующих случаях:
- При отсутствии заполненного паспорта изделия
- При неправильно или с исправлениями заполненном свидетельстве о продаже или
гарантийном талоне
- При использовании изделия не по назначению или с нарушениями правил эксплуатации
- При наличии механических повреждений (трещины, сколы, следы ударов, и падений,
деформаций корпуса или любых других элементов конструкции, в том числе полученных в
результате замерзания конденсата (образование льда))
- При наличии внутри агрегата посторонних предметов
- При наличии оплавления, каких либо элементов изделия других или других признаках
превышения максимальной температуры эксплуатации или хранения
- При наличии признаков самостоятельного ремонта вне авторизованного сервисного центра
- При наличии признаков изменения пользователем конструкции изделия
- При наличии загрязнений изделия как внутренних, так и внешних
В настоящем паспорте должна быть поставлена печать продавца и указана
дата продажи!
6
№
Владелец
(подпись)
№
Владелец
(подпись)
Гарантийный ТАЛОН № 1 на ремонт инструмента SUMAKE
Изделие
Продано магазином
(наименование, номер и адрес
Дата продажи,
ПЕЧАТЬ продавца(штамп магазина)
Личная подпись продавца
Выполненные работы:
М.П.
Исполнитель
(Фамилия, Имя, Отчество)
Наименование предприятия
выполнившего ремонт и его
адрес
Должность и подпись руководителя
предприятия выполнившего ремонт
Корешок ТАЛОНА №1 на ремонт инструмента SUMAKE
Изьят "____"___________20____г. Исполнитель__________Изьят "____"___________20____г. Исполнитель__________
Выполненные работы:
Гарантийный ТАЛОН № 2 на ремонт инструмента SUMAKE
Наименование предприятия
выполнившего ремонт и его
адрес
Корешок ТАЛОНА №2 на ремонт инструмента SUMAKE
Изделие
Продано магазином
(наименование, номер и адрес
(Фамилия, Имя, Отчество)
Исполнитель
Должность и подпись руководителя
предприятия выполнившего ремонт
М.П.
Дата продажи,
ПЕЧАТЬ продавца(штамп магазина)
Личная подпись продавца
