Page 1
НОЖНИЦЫ
ПНЕВМАТИЧЕСКИЕ
Руководство по эксплуатации
и паспорт изделия
Для моделей: ST-6620, ST-6621, ST-M5030, ST-M5031, ST-P6620,
ST-P6621, ST-P6622, ST-P6622D, ST-66200, ST-66201
Page 2
Введение
Благодарим Вас за приобретение профессионального пневматического инструмента SUMAKE.
Более 20 лет SUMAKE поставляет на международный рынок профессиональный пневматический
инструмент, сотрудничая с ведущими Тайваньскими производителями оборудования и
комплектующих.
Пневматический инструмент SUMAKE соответствует строгим международным и Российским
стандартам; имеет сертификат соответствия ГОССТАНДАРТА РОССИИ(РСТ) и ТАМОЖЕННОГО
СОЮЗА(EAC). Cоответствует требованиям ГОСТ 12.2. 101-94, ГОСТ 12.2. 003-91, ГОСТ 12.3.001-85.
Пневматические ножницы предназначены для ручной резки различных материалов.
Подробности применения смотри в таблице на стр. 4.
Инструмент прошёл тщательный контроль и готов к работе, однако перед началом
использования следует ознакомиться с данным руководством.
Товар не предназначен для использования в личных целях, не связанных с осуществлением
предпринимательской деятельности!

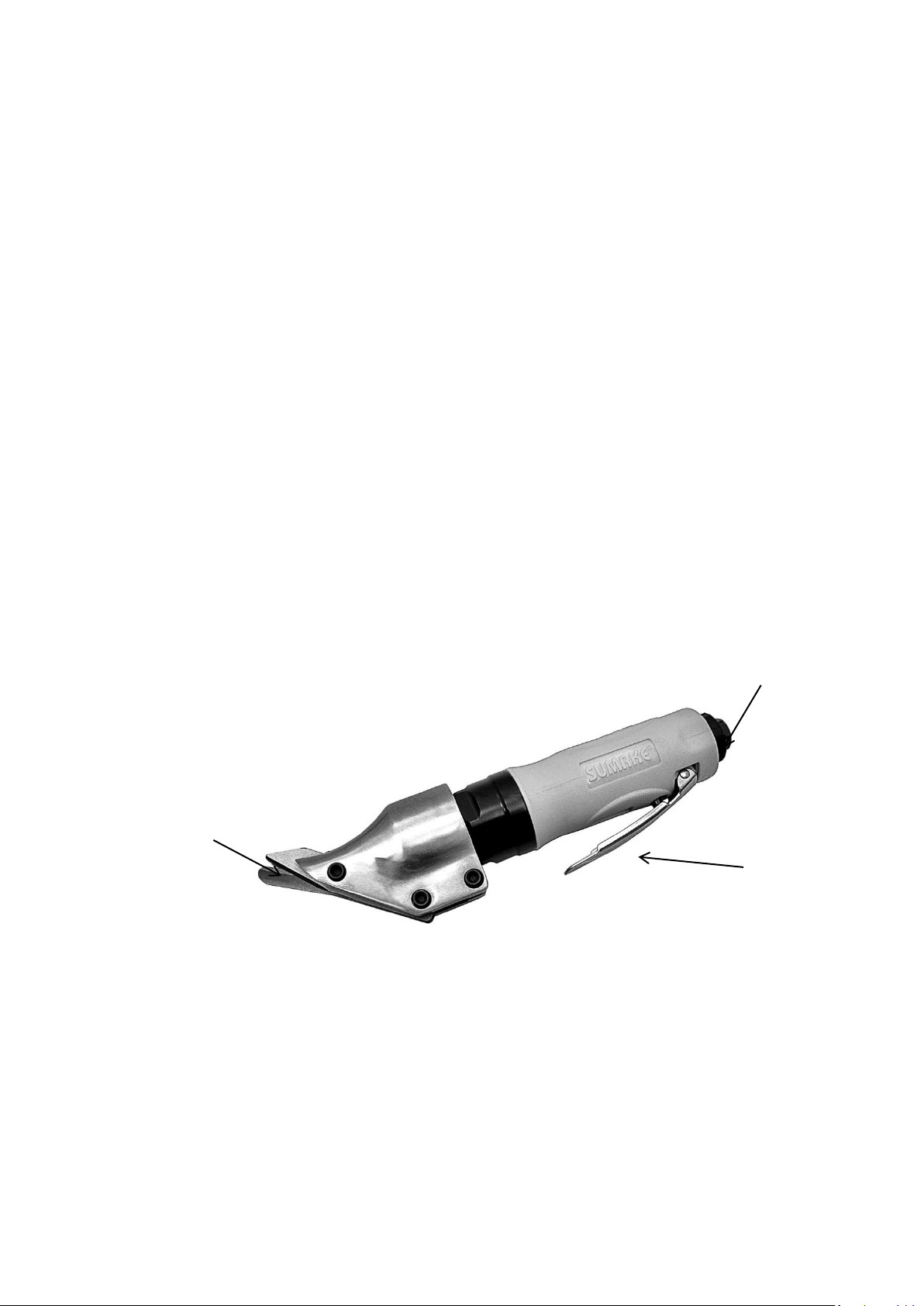

Устройство изделия
1
2
3
1. Рабочие лезвия
2. Разъём для подключения сжатого воздуха
3. Пусковой рычаг
1
Page 3
Ветка Сталь Алюм.
Технические характеристики
Модель
PRO
Тип
инструмента
Толщина реза
Скорость
реза
Расход
воздуха
Входной
диаметр
Диам.
шланга
Вес
ST-6620
ST-6621
ST-M5030
ST-M5031
ST-P6620
ST-P6621
ST-P6622
ST-P6622D
ST-66200
ST-66201
По металлу
По металлу
По металлу
По металлу
По металлу
По металлу
По металлу
По металлу
Сад. секатор
Сад. секатор
мм мм мм
- 1,4 1,8 2200 170 1/4 3/8 1
- 1,2 2.0 2200 170 1/4 3/8 1,2
- 1,2 1,6 2500 170 1/4 3/8 1,2
- 1,2 1,6 2500 113 1/4 3/8 1,21
- 1,2 1,6 2600 85 1/4 3/8 1
- 1,2 1,6 2600 113 1/4 3/8 1,1
- 1,2 1,6 2600 85 1/4 3/8 1,05
- 1,2 1,6 2600 113 1/4 3/8 1,15
20 - - - 85 1/4 3/8 0,95
25 - - - 85 1/4 3/8 0,95
об/мин л/мин Дюйм мм
Кг
Инструмент, не отмеченный в графе PRO - предназначен для профессионального использования,
но не рассчитан на продолжительную работу в режиме максимальной нагрузки.
Если ваши потребности подразумевают продолжительную работу инструмента в интенсивном
режиме - выбирайте продукты отмеченные знаком
в колонке PRO!
2
Page 4

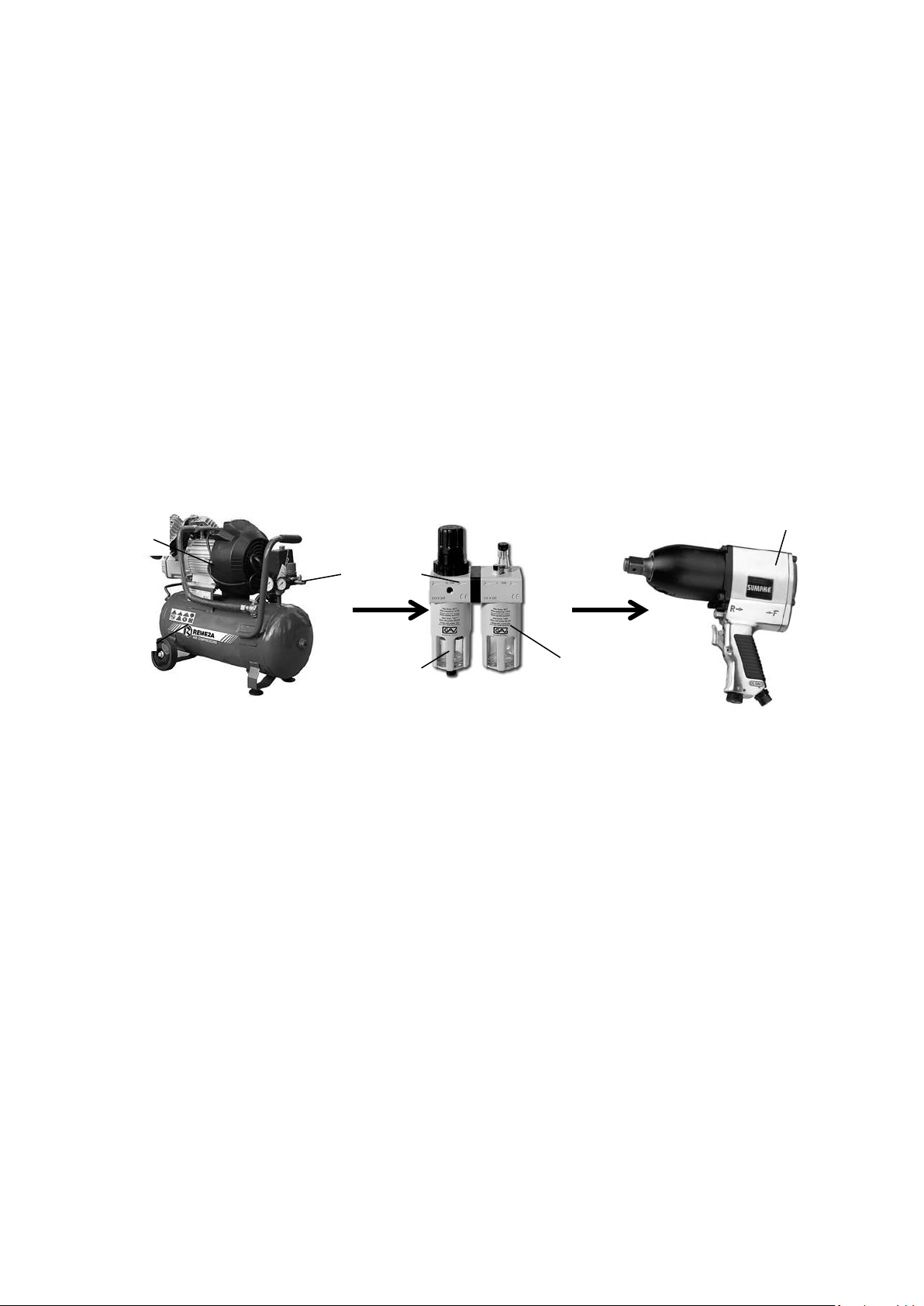

Схема подключения пневматического инструмента
2
1
1-Компрессор
3
4 5 6
7
4-Фильтр
6-Лубрикатор
7-Пневматический инструмент
Заявленные технические параметры пневматический инструмент показывает только при
соблюдении всех требований, предъявляемых к качеству и объёму подаваемого воздуха, а так же
условиям эксплуатации.
СОВЕТ: Выбирайте компрессор с ресивером и насосом, обеспечивающий с запасом на 20-30%
требуемый расход воздуха. При выборе фильтра, осушителя и лубрикатора принимайте во
внимание их пропускную способность.
Рабочие давление составляет 4,1-6,8 бар (4-7 Кг/см^2). Регулировку забивания можно
производить, изменяя рабочее давление в заданном диапазоне.
Превышение рабочего давления приводит к ускоренному износу инструмента и является
отказом в гарантийном обслуживании.
Перед каждым подключением инструмента продувайте шланг кратковременным спуском
воздуха!
Техническое обслуживание
Перед первым использованием или хранением, добавьте 2-3 капли масла во впускной
воздушный штуцер и включите инструмент на короткое время.
Наилучший способ смазки – установить в пневмолинию смазывающее устройство (лубрикатор).
При отсутствии в схеме подключения лубрикатора – необходимо смазывать инструмент вручную,
добавляя 2-3 капли масла во впускной воздушный штуцер ежедневно.
Используйте ТОЛЬКО масло для швейных машин или пневматического инструмента.
Для очистки рабочих частей от нагара используйте КЕРОСИН (избегайте попадания в рабочий
цилиндр). После промывки вытирайте инструмент насухо.
Не используйте для промывки бензин и спиртосодержащие жидкости.
Избегайте попадания промывочных жидкостей в рабочий механизм!
В случае обнаружения неисправностей – обратитесь в сервис центр!
2-Ресивер
3-Регулятор давления
5-Осушитель
3
Page 5
Указание мер безопасности
1. Отключайте инструмент от подачи воздуха перед обслуживанием!
2. Перед работой убедитесь, что инструмент не имеет повреждений. При выявлении
неисправности – прекратите работу инструментом и обратитесь в авторизованный сервисный
центр.
3. Убедитесь, что ваша одежда или волосы не будут затянуты на рабочие части инструмента.
4. Используйте защитные очки! При необходимости одевайте маску и перчатки.
5. При продолжительной работе используйте средства защиты органов слуха.
6. Используйте инструмент только по назначению.
7. Не оставляйте подключённый инструмент без присмотра.
Не допускается эксплуатация инструмента работниками, находящимися в состоянии
усталости, алкогольного или наркотического опьянения, а так же под воздействием
медицинских препаратов.
4
Page 6
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
1. Гарантийный срок эксплуатации изделия составляет 6 месяцев со дня продажи, при условии
соблюдения потребителем правил эксплуатации, хранения и транспортировки.
Срок службы инструмента 3 года.
2. Все претензии по качеству будут рассмотрены только после проверки изделия в
сертифицированном сервисном центре.
3. Условия гарантии предусматривают бесплатную замену деталей и узлов изделия, в которых
обнаружен производственный дефект.
4. Гарантия не распространяется на расходные материалы, сменные насадки, навесное
оборудование и любые другие части изделия, имеющие естественный ограниченный срок службы
(в том числе ударники, штоки, драйверы, сальники, манжеты, уплотнения, шестерни и колёса
зубчатых зацеплений, подшипниковые опоры, зажимы, ухваты, и пр.), а так же на дефекты,
являющиеся следствием естественного износа.
5. Условия гарантии не предусматривают профилактику и чистку изделия, а также выезд мастера
к месту эксплуатации изделия с целью его подключения, настройки, ремонта или консультации.
6. Гарантия не распространяется на повреждения, полученные в результате нарушения режима
смазывания изделия
7. Вместе с тем сервисный центр имеет право отказа от бесплатного гарантийного ремонта в
следующих случаях:
- При отсутствии заполненного паспорта изделия
- При неправильно или с исправлениями заполненном свидетельстве о продаже или
гарантийном талоне
- При использовании изделия не по назначению или с нарушениями правил эксплуатации
- При наличии механических повреждений (трещины, сколы, следы ударов, и падений,
деформаций корпуса или любых других элементов конструкции, в том числе полученных в
результате замерзания конденсата (образование льда))
- При наличии внутри агрегата посторонних предметов
- При наличии оплавления, каких либо элементов изделия других или других признаках
превышения максимальной температуры эксплуатации или хранения
- При наличии признаков самостоятельного ремонта вне авторизованного сервисного центра
- При наличии признаков изменения пользователем конструкции изделия
- При наличии загрязнений изделия как внутренних, так и внешних
В настоящем паспорте должна быть поставлена печать продавца и указана
дата продажи!
6
Page 7
ИЗГОТОВИТЕЛЬ
SUMAKE Industrial Co., LTD.
4F, NO.351, Yangguang St., Neihu District, Taipei, Taiwan.
www.SUMAKE.com
ЭКСКЛЮЗИВНЫЙ ДИСТРИБЬЮТОР НА ТЕРРИТОРИИ РОССИИ
ООО "Оптимист"
107564, г. Москва,
Краснобогатырская, д. 2, стр. 75
www.optimist-opt.ru
АДРЕСА И ТЕЛЕФОНЫ ЦЕНТРАЛЬНЫХ СЕРВИСНЫХ ЦЕНТРОВ
Собственный сервисный центр генерального дистрибьютора в России
СЦ ООО "Оптимист", Москва, ул.1-я Энтузиастов, д.12,
тел. (495) 783-02-02, (495) 673-06-57
СЦ ООО "Мастер-Энерго", Москва, ул. Первомайская, д.39, тел. (499) 164-04-49
СЦ ООО "Евросервис", Москва, ул. Щербаковская, д.53, тел. (495) 640-01-14
Узнать адрес и телефон ближайшего к Вам центра технического обслуживания
в регионах можно на www.optimist-opt.ru/info/service/
Приобрести запасные части Вы можете на http://entuziast-spares.ru/
БЕСПЛАТНАЯ ГОРЯЧАЯ ЛИНИЯ
8-800-700-60-10
8
Page 8
Гарантийный ТАЛОН № 1 на ремонт инструмента SUMAKE
Продано магазином
(наименование, номер и адрес
Дата продажи,
ПЕЧАТЬ продавца(штамп магазина)
(Фамилия, Имя, Отчество)
Продано магазином
Дата продажи,
ПЕЧАТЬ продавца(штамп магазина)
Изделие
Личная подпись продавца
Выполненные работы:
Исполнитель
(Фамилия, Имя, Отчество)
Наименование предприятия
М.П.
выполнившего ремонт и его
адрес
№
Владелец
(подпись)
Корешок ТАЛОНА №1 на ремонт инструмента SUMAKE
Должность и подпись руководителя
предприятия выполнившего ремонт
Изьят "____"___________20____г. Исполнитель__________Изьят "____"___________20____г. Исполнитель__________
Гарантийный ТАЛОН № 2 на ремонт инструмента SUMAKE
Изделие
(наименование, номер и адрес
Личная подпись продавца
Выполненные работы:
№
Исполнитель
М.П.
Должность и подпись руководителя
Корешок ТАЛОНА №2 на ремонт инструмента SUMAKE
предприятия выполнившего ремонт
Владелец
(подпись)
Наименование предприятия
выполнившего ремонт и его
адрес
9
