ГАЙКОВЁРТ
ПНЕВМАТИЧЕСКИЙ
УДАРНЫЙ
Руководство по эксплуатации
и паспорт изделия
Для моделей: ST-5589L, ST-55885P, ST-55881 , ST-55881-8,
ST-55884P , ST-5596 , ST-6690P , ST - 5577 , ST-6660 , ST-5578 ,
ST-5579 , ST-5568 , ST-5561 , ST-5576 , ST-C540 , ST-55444 ,
ST-5544 , ST-5400 , ST-5549 , ST-5540
Введение
4
2
3
5
6
1
Благодарим Вас за приобретение профессионального пневматического инструмента SUMAKE.
Более 20 лет SUMAKE поставляет на международный рынок профессиональный пневматический
инструмент, сотрудничая с ведущими Тайваньскими производителями оборудования и
комплектующих.
Пневматический инструмент SUMAKE соответствует строгим международным и Российским
стандартам; имеет сертификат соответствия ГОССТАНДАРТА РОССИИ(РСТ) и ТАМОЖЕННОГО
СОЮЗА(EAC). Cоответствует требованиям ГОСТ 12.2. 101-94, ГОСТ 12.2. 003-91, ГОСТ 12.3.001-85.
Пневматический гайковёрт служит для сборки и разборки резьбовых соединений.
Инструмент прошёл тщательный контроль и готов к работе, однако перед началом использования
следует ознакомиться с данным руководством.
Устройство изделия
1. Раб
2. Регулировка крутящего момента (1-2-3-4)
3. Рев
4. Вы
5. Разъём для подключения сжатого воздуха
6. Пусковой курок
очий вал
ерсивный клапан (R-F)
пускное отверстие
1
Макс.
момент
Дюйм об/мин Н·м Дюйм мм л/мин Кг
Если ваши потребности подразумевают продолжительную работу инструмента в интенсивном
Технические характеристики
Модель
PRO
Ударный
механизм
Просад.
размер
Макс.
Резьба
Скор. св.
вращ.
крут.
Входной
диаметр
Диам.
шланга
Расход
воздуха
Вес
ST-5589L
ST-55885P
ST-55881
ST-55881-8
ST-55884P
ST-5596
ST-6690P
ST-5577
ST-6660
ST-5578
ST-5579
ST-5568
ST-5561
ST-5576
Twin Hammer
Twin Hammer
Twin Hammer
Twin Hammer
Twin Hammer
Twin Hammer
Twin Hammer
Twin Hammer
Pin Clutch
Rocking dog
Pin Clutch
Pin Clutch
Pin Clutch
Pin Clutch
1-1/2 M50 3000 4065 1/2” 12,7 900 22,8
1 M45 3500 2439 3/8” 12,7 708 8,25
1 M45 4200 2439 3/8” 12,7 708 9,2
1 M45 4200 2439 3/8” 12,7 708 10,6
1 M38 3500 1900 3/8” 12,7 708 9,6
1 M32 4000 1882 3/8” 10 708 6,2
1 M29 4000 1355 1/4” 10 708 6,3
3/4 M30 4500 1763 1/4” 10 540 6,1
3/4 M30 5500 1491 1/4” 10 540 5,6
3/4 M25 4800 1356 1/4” 10 540 4
3/4 M26 5000 1356 1/4” 10 540 4,7
3/4 M28 4500 1220 1/4” 10 540 5
3/4 M25 4500 948 1/4” 10 540 4,5
3/4 M25 4000 1300 1/4” 10 540 5,1
ST-C540
ST-55444
ST-5544
ST-5400
ST-5549
ST-5540
Инструмент, не отмеченный в графе PRO - предназначен для профессионального использования,
но не рассчитан на продолжительную работу в режиме максимальной нагрузки.
режиме - выбирайте продукты отмеченные знаком в колонке PRO!
Twin Hammer
Twin Hammer
Twin Hammer
Twin Hammer
Pin Clutch
Pin Clutch
1/2 M19 7500 1287 1/4” 10 480 2
1/2 M16 6500 813 1/4” 10 480 2,8
1/2 M16 8000 813 1/4” 10 480 2,56
1/2 M18 7000 610 1/4” 10 430 2,68
1/2 M16 7000 610 1/4” 10 430 2,4
1/2 M16 7000 311 1/4” 10 480 2,1
2

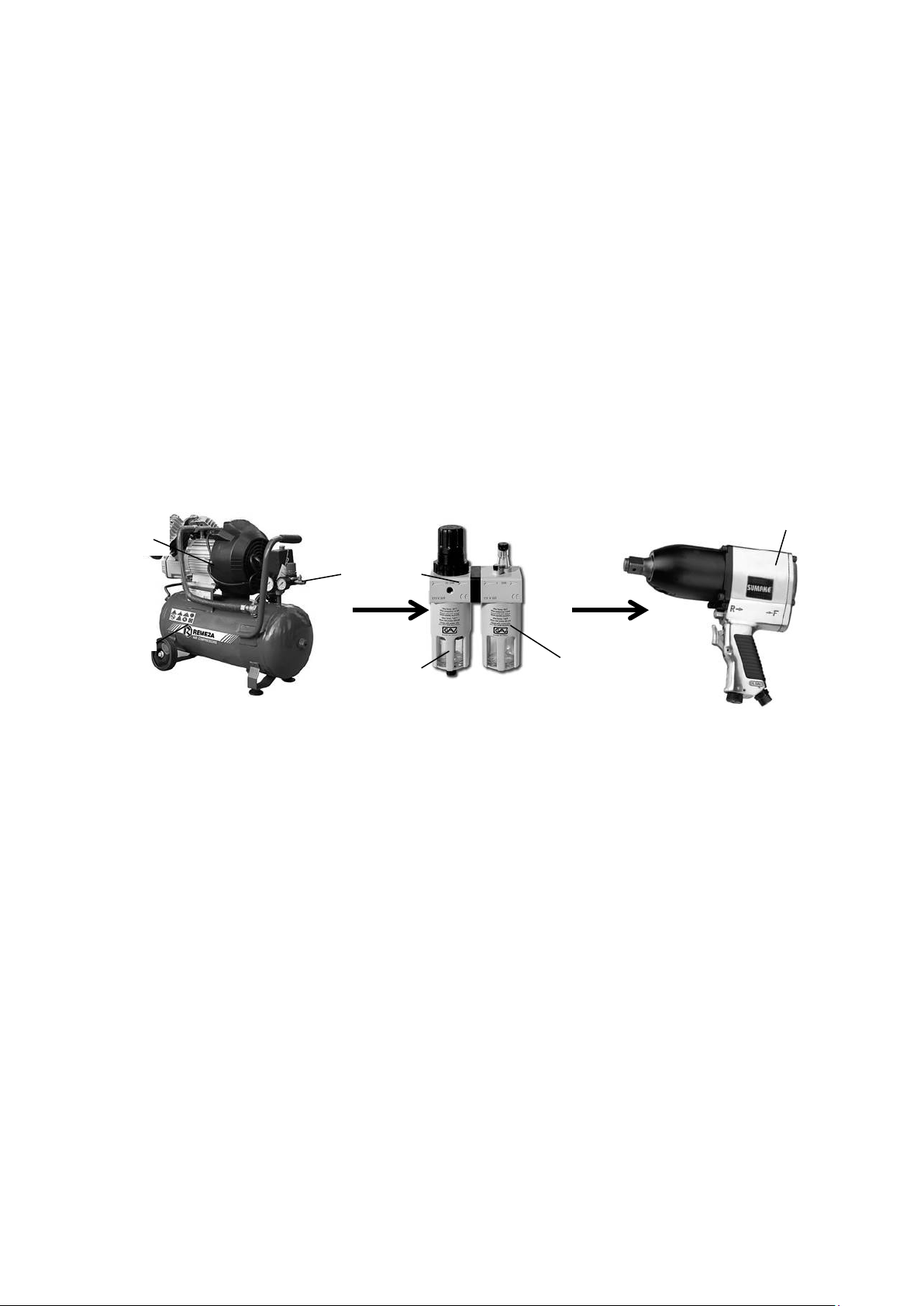

Схема подключения пневматического инструмента
2
1
1-Компрессор
3
4 5 6
7
4-Фильтр
6-Лубрикатор
7-Пневматический инструмент
Заявленные технические параметры пневматический инструмент показывает только при
соблюдении всех требований, предъявляемых к качеству и объёму подаваемого воздуха, а так же
условиям эксплуатации.
СОВЕТ: Выбирайте компрессор с ресивером и насосом, обеспечивающий с запасом на 20-30%
требуемый расход воздуха. При выборе фильтра, осушителя и лубрикатора принимайте во
внимание их пропускную способность.
очие давление составляет 4,1-6,8 бар (4-7 Кг/см^2). Регулировку забивания можно
Раб
производить, изменяя рабочее давление в заданном диапазоне.
Превышение рабочего давления приводит к ускоренному износу инструмента и является
отказом в гарантийном обслуживании.
Перед каждым подключением инструмента продувайте шланг кратковременным спуском
воздуха!
Техническое обслуживание
Перед первым использованием или хранением, добавьте 2-3 капли масла во впускной
воздушный штуцер и включите инструмент на короткое время.
Наилучший способ смазки – установить в пневмолинию смазывающее устройство (лубрикатор).
При отсутствии в схеме подключения лубрикатора – необходимо смазывать инструмент вручную,
добавляя 2-3 капли масла во впускной воздушный штуцер ежедневно.
Используйте ТОЛЬКО масло для швейных машин или пневматического инструмента.
Для очистки рабочих частей от нагара используйте КЕРОСИН (избегайте попадания в рабочий
цилиндр). После промывки вытирайте инструмент насухо.
Не используйте для промывки бензин и спиртосодержащие жидкости.
Избегайте попадания промывочных жидкостей в рабочий механизм!
В случае обнаружения неисправностей – обратитесь в сервис центр!
2-Ресивер
3-Регулятор давления
5-Осушитель
3
Указание мер безопасности
1. Отключайте инструмент от подачи воздуха перед обслуживанием!
2. Перед работой убедитесь, что инструмент не имеет повреждений. При выявлении
неисправности – прекратите работу инструментом и обратитесь в авторизованный сервисный
центр.
3. Убедитесь, что ваша одежда или волосы не будут затянуты на рабочие части инструмента.
4. Используйте защитные очки! При необходимости одевайте маску и перчатки.
5. При продолжительной работе используйте средства защиты органов слуха.
6. Используйте инструмент только по назначению.
7. Не оставляйте подключённый инструмент без присмотра.
е допускается эксплуатация инструмента работниками, находящимися в состоянии
Н
усталости, алкогольного или наркотического опьянения, а так же под воздействием
медицинских препаратов.
Рекомендации по работе
Сила затяжки на гайковёрте выставляется грубо – ручкой с отметками 1-2-3-4.
Перед выполнением работ выясните необходимый момент затяжки соединения!
Превышение момента затяжки неизбежно приводит к поломке крепежа и соединяемых
деталей!
Продолжительность работы ударного механизма для достижения требуемого момента затяжки
необходимо определить практически. Время непосредственного затягивания не должно
превышать 5 секунд.
Достигнутый момент затяжки проверяйте динамометрическим ключом.
Используйте только ударные торцевые головки и аксессуары. Использование торцевых головок
для ручного инструмента не допустимо.
4
___________________
(подпись покупателя)
Изделие не проверялось по причине:
___________________
(подпись покупателя)
Свидетельство о продаже
Изделие проверялось во всех режимах работы:
Уважаемый покупатель! Убедитесь, что все разделы заполнены разборчиво и без исправлений.
Изделие
ITEM
Модель
MODEL
Заводской номер
SERIAL NUMBER
Дата выпуска
ISSUE DATE
Фамилия и подпись
продавца
Печать продавца
5
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
1. Гарантийный срок эксплуатации изделия составляет 6 месяцев со дня продажи, при условии
соблюдения потребителем правил эксплуатации, хранения и транспортировки.
Срок службы инструмента 3 года.
2. Все претензии по качеству будут рассмотрены только после проверки изделия в
сертифицированном сервисном центре.
3. Условия гарантии предусматривают бесплатную замену деталей и узлов изделия, в которы
обнаружен производственный дефект.
4. Гарантия не распространяется на расходные материалы, сменные насадки, навесное
оборудование и любые другие части изделия, имеющие естественный ограниченный срок службы
(в том числе ударники, штоки, драйверы, сальники, манжеты, уплотнения, шестерни и колёса
зубчатых зацеплений, подшипниковые опоры, зажимы, ухваты, и пр.), а так же на дефекты,
являющиеся следствием естественного износа.
5. Условия гарантии не предусматривают профилактику и чистку изделия, а также выезд мастера
к месту эксплуатации изделия с целью его подключения, настройки, ремонта или консультации.
6. Гарантия не распространяется на повреждения, полученные в результате нарушения режима
смазывания изделия
7. Вместе с тем сервисный центр имеет право отказа от бесплатного гарантийного ремонта в
следующих случаях:
- При отсутствии заполненного паспорта изделия
- При неправильно или с исправлениями заполненном свидетельстве о продаже или
гарантийном талоне
- При использовании изделия не по назначению или с нарушениями правил эксплуатации
- При наличии механических повреждений (трещины, сколы, следы ударов, и падений,
деформаций корпуса или любых других элементов конструкции, в том числе полученных в
результате замерзания конденсата (образование льда))
- При наличии внутри агрегата посторонних предметов
- При наличии оплавления, каких либо элементов изделия других или других признаках
превышения максимальной температуры эксплуатации или хранения
- При наличии признаков самостоятельного ремонта вне авторизованного сервисного центра
- При наличии признаков изменения пользователем конструкции изделия
- При наличии загрязнений изделия как внутренних, так и внешних
х
В настоящем паспорте должна быть поставлена печать продавца и указана
дата продажи!
6
7
ИЗГОТОВИТЕЛЬ
SUMAKE Industrial Co., LTD.
4F, NO.351, Yangguang St., Neihu District, Taipei, Taiwan.
www.SUMAKE.com
ЭКСКЛЮЗИВНЫЙ ДИСТРИБЬЮТОР НА ТЕРРИТОРИИ РОССИИ
ООО "Оптимист"
107564, г. Москва,
Краснобогатырская, д. 2, стр. 75
www.optimist-opt.ru
АДРЕСА И ТЕЛЕФОНЫ ЦЕНТРАЛЬНЫХ СЕРВИСНЫХ ЦЕНТРОВ
Собственный сервисный центр генерального дистрибьютора в России
СЦ ООО "Оптимист", Москва, ул.1-я Энтузиастов, д.12,
тел. (495) 783-02-02, (495) 673-06-57
Ц ООО "Мастер-Энерго", Москва, ул. Первомайская, д.39, тел. (499) 164-04-49
С
СЦ ООО "Евросервис", Москва, ул. Щербаковская, д.53, тел. (495) 640-01-14
знать адрес и телефон ближайшего к Вам центра технического обслуживания
У
в регионах можно на www.optimist-opt.ru/info/service/
Приобрести запасные части Вы можете на http://entuziast-spares.ru/
БЕСПЛАТНАЯ ГОРЯЧАЯ ЛИНИЯ
8-800-700-60-10
