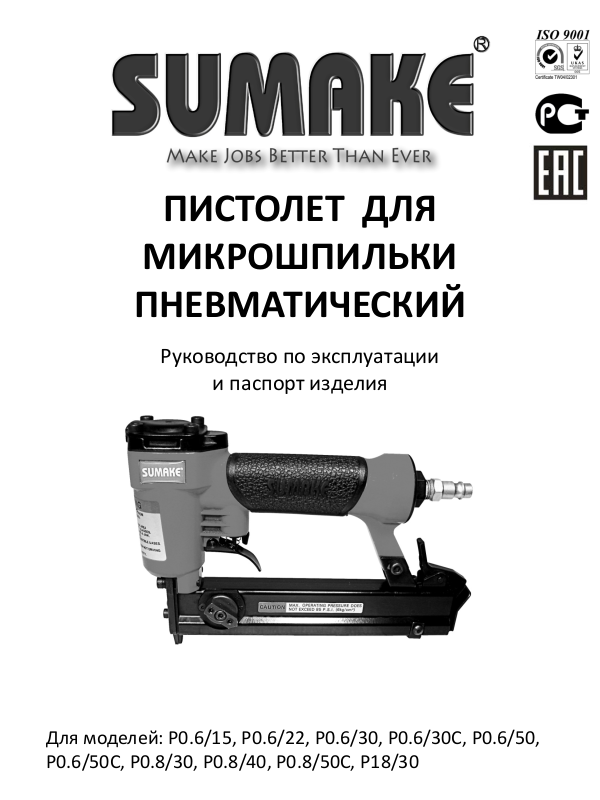

ПИСТОЛЕТ ДЛЯ

МИКРОШПИЛЬКИ

ПНЕВМАТИЧЕСКИЙ

Руководство по эксплуатации

и паспорт изделия

Для моделей: P0.6/15, P0.6/22, P0.6/30, P0.6/30C, P0.6/50,
P0.6/50C, P0.8/30, P0.8/40, P0.8/50C, P18/30

Введение

Благодарим Вас за приобретение профессионального пневматического инструмента SUMAKE.
Более 20 лет SUMAKE поставляет на международный рынок профессиональный пневматический
инструмент, сотрудничая с ведущими Тайваньскими производителями оборудования и
комплектующих.
Пневматический инструмент SUMAKE соответствует строгим международным и Российским
стандартам; имеет сертификат соответствия ГОССТАНДАРТА РОССИИ(РСТ) и ТАМОЖЕННОГО
СОЮЗА(EAC). Cоответствует требованиям ГОСТ 12.2. 101-94, ГОСТ 12.2. 003-91, ГОСТ 12.3.001-85.
Пневматический пистолет для микрошпильки применяется для отделочных работ, при
производстве и реставрации мебели.
Инструмент прошёл тщательный контроль и готов к работе, однако перед началом
использования следует ознакомиться с данным руководством.

Товар не предназначен для использования в личных целях, не связанных с осуществлением
предпринимательской деятельности!

Устройство изделия

2

1

7

1. Дуло

2. Выпускной клапан

3. Пусковой курок

4. Предохранитель (опционально*)

5. Разъём для подключения сжатого воздуха

6. Магазин

7. Настройка высоты крепежа

4

5

3

6

1

Диаметр

ножки

Ширина

ножки

Глубина

забивания

Калибр

Gauge

Объём

мм мм мм B.W.G.

Гвоздь

Шпилька

Гвоздь

Шпилька

Гвоздь

Шпилька

21~40
15~40

Гвоздь

Шпилька

Гвоздь

Шпилька

Технические характеристики



Вес

обоймы

Кг Шт

Модель

PRO

Тип

крепежа

P0.6/15 0,64 0,64 5~15 Гвоздь 23 0,9 200

P0.6/22 0,64 0,64 12~22 Гвоздь 23 1 200

P0.6/30 0,64 0,64 12~30 Гвоздь 23 0,9 200

P0.6/30C 0,64 0,64 12~30

23 1,05 200

P0.6/50 0,64 0,64 15~50 Гвоздь 23 1,15 200

P0.6/50C 0,64 0,64 15~50

P0.8/30 0,84 0,84 12~30

P0.8/40 0,84 0,84

P0.8/50C 0,84 0,84 15~50

23 1,15 200

21 0,9 140

21 1,1 140

21 1,15 140

P18/30 1 1,25 10~30 Гвоздь 18 1,2 100

Инструмент, не отмеченный в графе PRO - предназначен для профессионального использования,
но не рассчитан на продолжительную работу в режиме максимальной нагрузки.

Если ваши потребности подразумевают продолжительную работу инструмента в
интенсивном режиме - выбирайте продукты отмеченные знаком

2

в колонке PRO!

Схема подключения пневматического инструмента

2

1

1-Компрессор

3

4 5 6

7

4-Фильтр

6-Лубрикатор

7-Пневматический инструмент

Заявленные технические параметры пневматический инструмент показывает только при
соблюдении всех требований, предъявляемых к качеству и объёму подаваемого воздуха, а так же
условиям эксплуатации.

СОВЕТ: Выбирайте компрессор с ресивером и насосом, обеспечивающий с запасом на 20-30%

требуемый расход воздуха. При выборе фильтра, осушителя и лубрикатора принимайте во

внимание их пропускную способность.

очие давление составляет 4,1-6,8 бар (4-7 Кг/см^2). Регулировку забивания можно

Раб
производить, изменяя рабочее давление в заданном диапазоне.

Превышение рабочего давления приводит к ускоренному износу инструмента и является
отказом в гарантийном обслуживании.

Перед каждым подключением инструмента продувайте шланг кратковременным спуском
воздуха!

Техническое обслуживание

Перед первым использованием и хранением, добавьте 2-3 капли масла во впускной воздушный
штуцер и включите инструмент на короткое время.
Наилучший способ смазки – установить в пневмолинию смазывающее устройство (лубрикатор).
При отсутствии в схеме подключения лубрикатора – необходимо смазывать инструмент вручную,
добавляя 2-3 капли масла во впускной воздушный штуцер ежедневно.

Используйте ТОЛЬКО масло для швейных машин или пневматического инструмента.

Для очистки рабочих частей от нагара используйте КЕРОСИН (избегайте попадания в рабочий
цилиндр). После промывки вытирайте инструмент насухо.

Не используйте для промывки бензин и спиртосодержащие жидкости.
Избегайте попадания промывочных жидкостей в рабочий механизм!
В случае обнаружения неисправностей – обратитесь в сервис центр!

2-Ресивер

3-Регулятор давления

5-Осушитель

3

Указание мер безопасности

1. Отключайте инструмент от подачи воздуха перед обслуживанием!

2. Перед работой убедитесь, что инструмент не имеет повреждений. При выявлении

неисправности – прекратите работу инструментом и обратитесь в авторизованный сервисный
центр.

3. Убедитесь, что ваша одежда или волосы не будут затянуты на рабочие части инструмента.

4. Используйте защитные очки! При необходимости одевайте маску и перчатки.

5. При продолжительной работе используйте средства защиты органов слуха.

6. Используйте инструмент только по назначению.

7. Не оставляйте подключённый инструмент без присмотра.

допускается эксплуатация инструмента работниками, находящимися в состоянии

Не
усталости, алкогольного или наркотического опьянения, а так же под воздействием
медицинских препаратов.

Рекомендации по работе

Используйте оригинальные расходные материалы!
Перед выполнением работ сделайте несколько пробных выстрелов и отрегулируйте глубину
забивания крепежа.

Держите руки вдали от устанавливаемого крепежа! Остерегайтесь рикошета!
Избегайте блокировки предохранительной скобы!
Не направляйте пистолет на людей!
В случае застревания крепежа в инструменте – отключите инструмент от подачи воздуха и
извлеките застрявший крепёж пассатижами.

4

___________________

(подпись покупателя)

Изделие не проверялось по причине:

___________________

(подпись покупателя)

Свидетельство о продаже

Изделие проверялось во всех режимах работы:

Уважаемый покупатель! Убедитесь, что все разделы заполнены разборчиво и без исправлений.

Изделие

ITEM

Модель

MODEL

Заводской номер

SERIAL NUMBER

Дата выпуска

ISSUE DATE

Фамилия и подпись
продавца

Печать продавца

5

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

1. Гарантийный срок эксплуатации изделия составляет 6 месяцев со дня продажи, при условии
соблюдения потребителем правил эксплуатации, хранения и транспортировки.

Срок службы инструмента 3 года.

2. Все претензии по качеству будут рассмотрены только после проверки изделия в
сертифицированном сервисном центре.

3. Условия гарантии предусматривают бесплатную замену деталей и узлов изделия, в которы
обнаружен производственный дефект.

4. Гарантия не распространяется на расходные материалы, сменные насадки, навесное
оборудование и любые другие части изделия, имеющие естественный ограниченный срок службы
(в том числе ударники, штоки, драйверы, сальники, манжеты, уплотнения, шестерни и колёса
зубчатых зацеплений, подшипниковые опоры, зажимы, ухваты, и пр.), а так же на дефекты,
являющиеся следствием естественного износа.

5. Условия гарантии не предусматривают профилактику и чистку изделия, а также выезд мастера
к месту эксплуатации изделия с целью его подключения, настройки, ремонта или консультации.

6. Гарантия не распространяется на повреждения, полученные в результате нарушения режима
смазывания изделия

7. Вместе с тем сервисный центр имеет право отказа от бесплатного гарантийного ремонта в
следующих случаях:

- При отсутствии заполненного паспорта изделия

- При неправильно или с исправлениями заполненном свидетельстве о продаже или

гарантийном талоне

- При использовании изделия не по назначению или с нарушениями правил эксплуатации

- При наличии механических повреждений (трещины, сколы, следы ударов, и падений,

деформаций корпуса или любых других элементов конструкции, в том числе полученных в
результате замерзания конденсата (образование льда))

- При наличии внутри агрегата посторонних предметов

- При наличии оплавления, каких либо элементов изделия других или других признаках

превышения максимальной температуры эксплуатации или хранения

- При наличии признаков самостоятельного ремонта вне авторизованного сервисного центра

- При наличии признаков изменения пользователем конструкции изделия

- При наличии загрязнений изделия как внутренних, так и внешних

х

В настоящем паспорте должна быть поставлена печать продавца и указана
дата продажи!

6

ИЗГОТОВИТЕЛЬ

SUMAKE Industrial Co., LTD.

4F, NO.351, Yangguang St., Neihu District, Taipei, Taiwan.

www.SUMAKE.com

ЭКСКЛЮЗИВНЫЙ ДИСТРИБЬЮТОР НА ТЕРРИТОРИИ РОССИИ

ООО "Оптимист"

107564, г. Москва,

Краснобогатырская, д. 2, стр. 75

www.optimist-opt.ru

АДРЕСА И ТЕЛЕФОНЫ ЦЕНТРАЛЬНЫХ СЕРВИСНЫХ ЦЕНТРОВ

Собственный сервисный центр генерального дистрибьютора в России

СЦ ООО "Оптимист", Москва, ул.1-я Энтузиастов, д.12,

тел. [phone]

Ц ООО "Мастер-Энерго", Москва, ул. Первомайская, д.39, тел. [phone]

С

СЦ ООО "Евросервис", Москва, ул. Щербаковская, д.53, тел. [phone]

знать адрес и телефон ближайшего к Вам центра технического обслуживания

У

в регионах можно на www.optimist-opt.ru/info/service/

Приобрести запасные части Вы можете на http://entuziast-spares.ru/

БЕСПЛАТНАЯ ГОРЯЧАЯ ЛИНИЯ
8-800-700-60-10
