Sumak SBRM18/2-P, SBRM15/2, SBRM18/2, SBRT20/2, SBRT20/2-P Introduction And User's Manual

...

BIÇAKLI FOSEPTİK DALGIÇ POMPALAR

GRINDER BLADE SEPTIC SUBMERSIBLE PUMPS

TANITMA VE KULLANMA KILAVUZU INTRODUCTION AND USER’S GUIDE

TİP / TYPE

SBRM15/2 SBRM18/2 SBRM18/2-P SBRM18/2-P A SBRT20/2 SBRT20/2-P SBRT30/2 SBRT30/2-P SBRT40/2 SBRT40/2-P SBRT50/2-P SBRT75/2-P

KK.13 Rev.02 Rev.Tarihi: 09.11.2017 Yayın Tarihi: 01.07.2013

GİRİŞ

Sayın Müşterimiz;

Öncelikle SUMAK markasını tercih ettiğiniz için teşekkür ederiz. Montaj öncesinde bu dökümanı dikkatli okuyunuz. Montaj işlemi ve çalıştırma, ürünün montajının yapıldığı ülkenin yürürlükteki emniyet kurallarına uygun şekilde gerçekleştirilmelidir. Tüm işlemler ustaca gerçekleştirilmelidir. Emniyet kurallarına uyulmaması şahıslara zarar verme ve cihazlara hasar vermenin yanı sıra garanti altına alınan hakları geçersiz kılmaktır.

Pompanızın daha verimli ve daha uzun ömürlü çalışması için kullanma kılavuzundaki taşıma, kullanım alanları, işletmeye almadaki talimatlara ve montaj-uyarı görsellerine dikkat ediniz; aksi bir durumda pompanız garanti kapsamı dışında kalacaktır.

Doğru seçilen ve doğru kullanılan bir pompa çok uzun süre arıza ve problem çıkarmadan çalışır. Pompanın arızasız ve problemsiz çalışması için bu kılavuzdaki kural ve talimatları dikkatlice okuyunuz. Pompanızı kullandığınız sürece kullanma kılavuzunu saklayınız. Pompayı alırken vermiş olduğunuz bilgiler dışında çalıştırmayınız. Pompanızı çalıştırırken etiket değerlerini dikkate alınız.

INTRODUCTION

Dear Customer;

Firstly we thank you to prefer SUMAK brand. Please read this document carefully before starting the assembly. Assembly and set up has to be performed according the applicable safety regulations of the country where the product is installed.All the operations has to performed skillfully. If you do not follow the security conditions, will be harmed people and devices also will be invalidated the guaranteed rights.

Give attention to transport, usage areas, operating instructions inside user guide and assembly – warning images in order to more efficient and longer life time operation of the pump; otherwise your pump will be out of guarantee.

Rightly selected and properly used pump works for a long time without any breakdowns and problems. Read the rules and instructions in this manual carefully for the pump in order to work without breakdowns and problems. Keep the operating manual as long as you usage the pump. Do not work the pump out of the information is given. Pay attention to the label values while usage the pump.

Yerinde servis hizmetimiz yetkili servislerimizce sadece SUMAK Sertifikalı fabrika çıkışlı paket hidroforlar, yangın hidroforlarında, karıştırıcılı çamur suyu dalgıç pompalarımızda ve 10 Hp üzeri dalgıç pompalarda verilmektedir. Diğer ürünlerimiz ile ilgili satış sonrası servis hizmetimiz, Türkiye geneline yayılmış olan yetkili servis merkezlerimizde veya merkez servisimizde verilmektedir

KULLANIM ALANLARI

SBRM-SBRT serisi parçalayıcı kanalizasyon pompaları özellikle evsel atık suların küçük çaplı borulardan tıkanmaya neden olmadan basılmasını sağlamak amacıyla dizayn edilmiştir.

- Merkezi kanalizasyonun yüksekte veya uzakta olduğu binalarda ve küçük yerleşim birimlerinde evsel atıkların basılmasında,

- Bodrum katları kanalizasyon seviyesinin altında kalan binalardaki atık suların basılmasında,

- Hastaneler, deniz kıyısı ve kırsal kesimdeki otel, motel, restoran ve tatil köylerinde,

- Drenaj ve tahliye işlerinde,

- Arıtma tesislerindeki kısa lifli atıkların basılmasında,

- Mezbalarda, kağıt sanayiinde, gıda sanayiinde ve tarım işletmelerinde kullanılmaktadır.

KULLANIM ÖMRÜ 5 YILDIR

LIFETIME IS 5 YEARS

AREAS OF USAGE

SBRM-SBRT series grinder blade septic pumps are ideal pumps to maintain pumping domestic waste water through small diameter pipes blockage.

- To pump waste water in the buildings which are higher or away from the central canalization and is small residential units,

- To pump waste water in the buildings whose basement floors are under canalization level,

- In hospitals, hotels, restaurants, holiday villages in seaside and rural areas,

- In drainage and discharge process,

- To pump waste water including short fiber particules in treatment plants,

- Used in slaughterhouses, paper industry, food industry and agricultural business.

BASABİLECEĞİ SIVILAR

SBRM15/2 - SBRM18/2 bıçaklı foseptik pompalarımız monofaze elektrik motorlu olmasına rağmen bıçak tasarımı sayesinde basit parçalanıma uygun içinde katı partikül içermeyen yemek atıkları ve ham kanalizasyon sularının basılmasına uygundur.

-SBRM18/2-P modeli parçalayıcı bıçaklı foseptik dalgıç pompalarımız monofaze elektrik motorlu olmasına rağmen parçalayıcı bıçak tasarımı sayesinde SBRM15/2 ve SBRM18/2 modellerine göre daha yoğun yemek atıkları ham kanalizasyon ve yüksek konsantrasyonlu atık suların basılmasına uygundur.

- SBRT Serisi Foseptik dalgıç pompalarımız trifaze elektrik motoru ile birlikte Bıçak ve Parçalayıcı bıçak tasarımı sayesinde kanalizasyon suları ve diğer yüksek konsantrasyonlu atık sularda kullanılmaktadır. Bu sularda bulunabilen dışkı ve yemek artıkları gibi organik katı maddeleri, tuvalet kağıdı, naylon ve diğer plastik parçalarını, kumaş parçaları, saç kılı gibi lifli olmayan maddeleri parçalayarak boruyu tıkamayacak boyutlara indirger ve sorunsuz tahliyesini sağlar.

-Kemik vb. sert maddelerin bulunduğu sularda kullanmayınız.

-Kumlu ve çamurlu suların basılmasında kullanmayınız.

-Yanıcı ve patlayıcı sıvıların basılmasında kullanmayınız.

- Basılacak sıvının sıcaklığı max. 30°C olmalıdır.

- SBRM - SBRT serisi pompaların kumlu ve çamurlu sularda kullanılması tavsiye edilmez.

LIQUIDS TO PUMP

-SBRM15/2 –SBRM18/2 blade septic pumps are suitable for discharging of sewage water and solid particle free food waste becasue of blade design although having singlephase electric motor.

-SBRM18/2P models grinder blade septic pumps are more suitable for intensive food wastes, sewage water and highly concentrated wastewater by SBRM15/2 and SBRM18/2 models although having singlephase electric motor.

- SBRT series septic pumps with three phase electric motor and glesing of grinder blade, are used in canalization liquids and other high concentrate waste waters. These pumps reduce the organic solid materials such as feces, food waste and fibrous materials such as toilet paper, nylon, plastic pieces, fabric pieces, hair in to small sizes note to choke the pipe.

-Do not use in waters that has solid parts like bone etc.

-Do not use discharging of sand and mud water

-Do not use discharging of flammable and explosive liquids.

- The temperature of the liquid must be maxsimum 30°C.

- These pumps can not be used to pump flammable and explosive liquids.

- SBRM-SBRT series pumps are not advised to be used in sandy and muddy waters.

AVANTAJLAR

SBRM-SBRT serisi pompaları çarklarının önündeki bıçak sistemi büyük ve katı maddeleri parçalara ayırır ve küçük çaplı boruları tıkamayacak boyuta indirger. Böylece:

- Boru ve tesisat maliyetleri azalır.

- Pompa debisi ve motor gücü azalacağı için tesis ve işletme masrafları azalır.

- İnce borudaki su hızı daha yüksek olacağı için çökelme ve bu yüzden tıkanma ihtimali azalır.

ADVANTAGES

-SBRM-SBRT series of pumps break large and solid particules into pieces and reduce them into diameters not to choke the pipes, owing to blade system in front of the impeller. Thus;

- Decrease the cost of pipe and installation.

- Decrease the cost of plant since pump flow and motor power decreases.

- The possibility of sedimantation and choke decreasses since water speed is higher in norrow pipe.

TAŞIMA

Pompalar fabrikamızdan çalışmaya hazır halde sevk edilirler. Taşıma esnasında pompalar nakliye aracına yüklerken ve indirirken düzgün ve hasar görmeyeceği şekilde yerleştiriniz. Pompayı ambalajsız veya ambalajlı olarak taşırken yere düşürmeyiniz, üzerine ağırlık koymayınız, enerji kablosunun ve kumanda panosunun hasar görmemesine dikkat ediniz.

*Taşımalar esnasında pompayı enerji kablosundan kaldırmayınız.

TRASPORTATION

The pumps are dispatched from our factory as ready for working. Place the pumps during transportation in a way in witch they are loaded and unloaded from the transportation vehicle.

Do not drop the pump on ground while carrying it with or withoud packing, do not place any weights over it, be careful not the harm energy cable.

*During caryings do not lift the pump from its energy cable.

TERMİSTÖR KORUMA

Trifaze modellerde motor sargısına yerleştirilen ısıya duyarlı PTC, motor ısısı 130°C yi geçtiğinde pompaya takılan kumanda panosundan otomatik olarak pompayı kapatacaktır. Motor ısısı normal seviyeye geldiğinde pompa otamatik olarak kendiliğinden çalışacaktır. Bu gibi durumlarda pompanın elektrik bağlantısını kesmeden müdahale etmeyiniz. Pompada çıkabilecek bir arıza söz konusu olduğunda yetkili servisimize başvurunuz. Yetkili servis dışında fabrikamız gezici servis hizmeti vermemektedir.

THERMISTOR PROTECTION

In three phase models, there is heatproof PTC which stops the pump automaticly from control panel when motor temparature increases over 130°C. When motor temperature decreases to its normal level, pump will start automaticly. In these kind of stuations, Do not interfere without cutting of the electrical connection. In case of any failure in the pump, technical service center is our factory. Our factory does not provide service to outside for any istallation,assembly, failure defection or similar cases.

POMPAYI İŞLETMEYE ALMADA DİKKAT EDİLMESİ GEREKLİ HUSUSLAR

1- Pompa elektrik bağlantısını elektrik teknikleri veya ehliyetli bir elektrikçiye yaptırınız. 2- Pompa çalışma alanı minimum 100x100x100 cm olmalıdır. Bakınız Sayfa 7 Şekil 1. 3- Pompa elektrik voltaj çalışma aralığı monofaze modellerde 210-230 V trifaze modellerde

380 V olmalıdır. 4- Pompayı asit, zeytinyağı, petrol gibi sıvılarda ve amacı dışında kullanmayınız.

5- Pompa elektrik bağlantısı yapılırken mutlaka pompanın topraklanması yapılmalıdır. (can güvenliği için). Pompa Max.30mA sahip kaçak akım sigortası ile çalıştırılmalıdır. 6- Pompanızı Sayfa 7 Şekil 1’e göre montaj ediniz. 7- Pompa tesisatı su borusu veya rekorla yapılacaksa montaj esnasında aşırı sıkılarak pompa çıkış ağzının çatlamamasına dikkat ediniz. 8- Pompanızı kesinlikle susuz çalıştırmayınız. 9- Pompayı kesinlikle enerji kablosundan sarkıtmayınız, askı halatı kullanınız. 10- Pompa enerji bağlantısı ve tesisat bağlantısı yapıldıktan sonra kuyu veya logara indikten sonra pompa ağırlığı ve tesisat ağırlığını taşıyacak bir halat veya zincirle sabitlenmelidir. 11- Pompanın çalışacağı alan ile enerji hattı arasındaki mesafe uzak ise veya enerji kablosuna ek yapılması gerektiğinde, kablo seçimi için (kesit) Sayfa 31’de yer alan elektrik kablosu seçim tablosundan yararlanabilirsiniz. 12- Kuyudan aşırı derecede çamur veya pompayı tıkayacak iri partiküller varsa, kuyu ıslah edildikten sonra pompa kullanılmalıdır. 13- Bütün pompalar, koruma sistemlerine göre ve uygun bir su seviyesinde kullanılmalıdır. 14- Pompayı çalıştırmadan önce enerji kablosunda yırtık, delik, parçalanma vs. varsa tamir edildikten sonra sonra pompa kullanılmalıdır. 15- Monofaze pompaları trifaze prize takarak çalıştırmayınız. 16- Enerji kablosunu mümkün olduğunca duvara montajlı olarak şebekeye çekiniz. 17- Pompayı 300C’yı aşan su sıcaklıklarında kullanmayınız. 18- Pompayı düşük voltajlarda çalıştırmayınız. 19- Pompa çalışırken su hortumunun 90° kırılmamasına dikkat ediniz. 20- Pompa çalışırken pompaya veya suya dokunmayınız. Bakınız Sayfa 30. 21- Kış aylarında suyun buz tutması halinde pompa hortumunu kontrol ediniz. Donma varsa pompayı çalıştırmayınız. 22- Pompayı su çıkış borusu veya elektrik kablosundan asılı kalacak biçimde kullanmayınız. 23- Pompa kuyunun içine indirildikten ve pompa çalıştırıldıktan sonra, suyun yüzeye çıkması için birkaç saniye bekleyiniz. 24- Boru donanımı kendi yükünü ve işletme sırasında dinamik kuvvetlerin etkisinden doğacak gerilmeleri taşıyacak şekilde tasarlanmış olmalıdır. 25- Temizlik ve onarım gibi nedenlerle pompaya müdahale edilmeden önce tesisatın elektrik bağlantısı mutlaka kesilmelidir. 26- Pompa çalışırken azda olsa boruda su akışı olmalıdır, borudan su akmıyorsa pompa ısınır ve arızaya sebep olur. 27- Pompa titreşimleri TSE 2782 standardına uygundur. 28- Pompalarımızın sesi TSE EN ISO 1680 standardına göre gürültü (desibel) testine tabi tutulmaktadır.

29- Arıza durumlarında pompaya müdahale edilmeden önce mutlaka pompanın bulunduğu ortam aydınlatılmalıdır. 30- Arıza durumlarında pompanın çalıştığı alana girilmesi gerektiğinde yüksek boğazlı çizme giyilmesi tavsiye ederiz. 31- Pompanın çalıştığı alan (foseptik kuyusu) arada kontrol edilerek pislik dolmuş ise kuyu tabanındaki katı pisliği temizleyiniz. 32- Suyun azalması durumunda flatörü iptal edip pompayı sürekli çalıştırmayınız. 33- Enerji kablosuna ve flatör kablosuna suyun içine gelen kısmından kesimlikle ek yapmayınız. Enerji kablosuna suyun içine gelmeyen kısmına da yapılmasını tavsiye etmiyoruz. Fakat zorunlu durumlarda ek yapılması gerektiriyorsa profesyonel kablo ek mufu ile ya da su geçirmeyen (eriyen) bant ile ehliyetli elektrikçi ustalarına yaptırılmalıdır. 34- Ürün montajı yapılırken pompa kullanımı ve montaj bilgileri için Sayfa 7 Şekil 1, Sayfa 11 Şekil 2-3, flatörlerin çalışma mantığı için Sayfa 13 Şekil 4-5, elektrik bağlantıları için Sayfa 16 Şekil 6 ve can güvenliği uyarıları için Sayfa 30 Şekil 7’deki görsellere dikkat ediniz.

BIÇAKLI FOSEPTİK DALGIÇ POMPALAR MONTAJ ve KURULUM ŞEMASI

*Foseptik Kuyu Genişliği Min.100*100*100 cm olmalıdır.

Şekil 1

Enerji Panosu Kumanda Panosu

Şehir Kanalizasyonu Dişli Rakor

Enerji Kablosu Askı Halatı

Toplu Çekvalf Pompa Tesisatı

Pompa

Foseptik Kuyusu

THE ISSUES TO BE CARED DURING COMMISSIONING OF THE PUMP

1-Make the electricty connection of the pump to an electricity tehchnician or a qualified electrician. 2-Pump working area should be minimum 100*100*100 cm. Please check Page 7 Figure 1. 3-Pump electricity operation range is 210-230 V monophase models and 380 V threephase models. 4-Do not use the pump in the liquid types of acid, olive oil, petroleum and misuse. 5-Pump must be grounded wile electric connection is making (for life security). Pump should work with leakage current fuse max 30 mA. 6-Assemble the pump according to Figure 1 on Page 7. 7-If the pump installation will be done with water piper or sleeve, be careful not to excess clamp, otherwise it will cause cracking in the output of the pump. 8-Do not certainly start the pump without water. 9-Do not certainly hang down the pump from its energy cable, use suspension cable. 10-Pump has to be fastened with a rope or chain which can be the weighr of pump and installment after energy and installment connection of pump is made and lifted down to weller sewage. 11-If the distance between the pump working area is away from energy network or additional coupling to power cable is needed, fot the cable selection (section) you can utulize the electrical cable selection table which is on Page 31. 12-Use the pump after reclaim the borehole if there is massive particulars and extremely sludges in the borehole. 13-All pump should be used in appropriate water level and suitable to their protection system. 14-Check whether there is ripped, hole or disintegration on the energy cable before starting the pump. 15-Do not start single phase pumps by inserting to the three phase plug. 16-Install the energy cable to the network, mounted as close as the wall. 17-Do not use the pump at water temperatures higher than 30°C. 18-Do not start the pump in low voltages. 19-Pay attention to water hose not to break in 90° while pump is working. 20-Do not touch the pump or water while pump is working. Please check Page 30. 21-Check pump hose when water freezes in winter monts. If there is any freeze don’t start the pump. 22-Do not use the pump by hanging from outlet pipe or electric cable. 23-Wait few secconds for the water to come to surface level, after putting down the pump in the well and starting the work. 24-Pipe installation has to be designed according to avoid own load and the stresses caused by dynamic forces during operation. 25-Installations electric connection has to be disconnect before interfere the pump because of cleaning or repairing etc. 26-During the pump running at least a bit of water flow should be there, If not pump will warm up and causes failure. 27-The pump vibrations are conform to the TSE 2782 standards. 28-The sound of the pumps have noice test according TSE EN ISO 1680 standards.

29-In case of failure stuations, the environment in where the pump is located has to be definitely lighten before start to interfere. 30-In case of failure stuations, the environment in where the pump is located has to be definitely lighten before start to interfere.

31-The pumps working area (septic well) has to be checked from time to time. Clean

the dirt If it happens on well basement. 32-

When the water reduces, do not cancel the float switch in order to continuous operation.

33-

Definitely do not make a cable addition to the electric cable or float switch where the possible water touch. We also dont advise anywhere to make addition. But in neccesary stuations, make the addition with professional cable splice or waterproof ape (melt tape) by qualified electricians 34- Please check Figure 1 in Page 7 and Figure 2-3 in Page 11 for usage of pump and assembly information while mounting, check Figure 4-5 in Page 13 for working mechanism of the float switch, Figure 6 in Page 16 for electric connection, Figure 7 in Page 30 for life security warnings.

GRINDER SEPTIC SUBMERSIBLE PUMPS ASSEMBLY AND

INSTALLATION SCHEMA

*Septic well width has to be minimum 100*100*100 cm.

Şekil 1

Energy Panel Control Panel

City Canalization Gear Gland

Energy Cable Suspension Cable

Ball Checkvalve Pump Installation Pump Septic Well

ENERJİ TASARRUFU VE POMPA PERFORMANSI İÇİN GEREKLİ ÖNLEMLER

Enerji tasarrufu pompaların seçilmesine ve uygun kullanımına harcanacak gayret ile mümkün olacaktır. Pompaların veriminin olduğu kadar tesisatın da verimi olabileceğini gözönünde bulundurmalıyız. 1- Bir akışkan 50m yukarıya pompalamak için 100 mss pompa gerektiren bir tesisat yapılmışsa; bu tesisatın verimi %50 olacaktır. 2- Tesisatta kullanılan dirsek ve vana sayısı ne kadar az olursa, sürtünme kaybı için boru seçimi doğru yapıldığı takdirde, düşük KW’lı pompa ideal olacaktır. 3- Pompalar da her makina gibi zamanla aşınırlar, pompa debisi ve basma yüksekliği azalır.Bu durumdaki pompa onarılarak tekrar devreye alınır, böylece pompa performansı yenilenmiş olur. 4- Pompa seçimine ve yüksek verimli sistem tasarımına bizlerin göstericeği özen sayesinde enerji verimliliği artacaktır.Tesisatta sıkça karşılaştığımız kontrol vanaları, basınç düşürücülerin yerine enerji yok etmeden aynı işlevi yapacak başka çözümlere yönelinmelidir. Örnek olarak deniz suyundan tatlı su elde etmek için kullanılan ters osmos sistemlerinde basınç eşanjörleri kullanılmaya başlanmıştır. Kontrol vanaları yerine de istenen basıncı sağlayan değişken devirli pompalar kullanılabilir. Tasarladığımız sistemlerde işletme maliyetini de göz önüne alarak çözümler üretmeliyiz. Böylece CO

emisyonunu azaltıcı yöntemlere yönelmek çevre duyarlılığı göstermek açısından uygun olacaktır.

NECESSARY PRECAUTIONS FOR PUMP PERFORMANCE AND

ENERGY CONSERVATION

Energy conservation may be possible to effort of the pump by selection and suitable usage. You should consider the efficiency of installation with the pump efficiency. 1- If there is installing to pump a liquid 50 m up which requires 100 mLC, the

efficiency of the installation will be %50 2- If the number of elbows and valves are less in the installation, the low KW pump will be ideal when the pipe selection will made correct for fricition loss. 3- As the machines, pump may be wear by the time passes pump flow and delivery head decreasses. In that case pump is regained and engaged thus pump performace can be renewed. 4- Energy efficiency will increase with our attention to desing high efficiency system and pump selection.Instead of the control valves and pressure reducers in the installations, we should head towards another solutions which make the same work without loosing enegy. As an example, the pressure charge coolers are started to be used in reverse osmosis systems for procuring fresh water from seawater. Instead of control valves, variable rotary pumps can be used providing requested pressure. There should be solutions necessary for operating costs in the systems we designed. Consequenty, treding towards the methods of lowering CO2 emission will be suitable to show our environmetal sensibility.

DALGIÇ POMPALARIN BOYUT ÖLÇÜLERİ /

THE SIZE MEASURES OF SUBMERSIBLE PUMPS

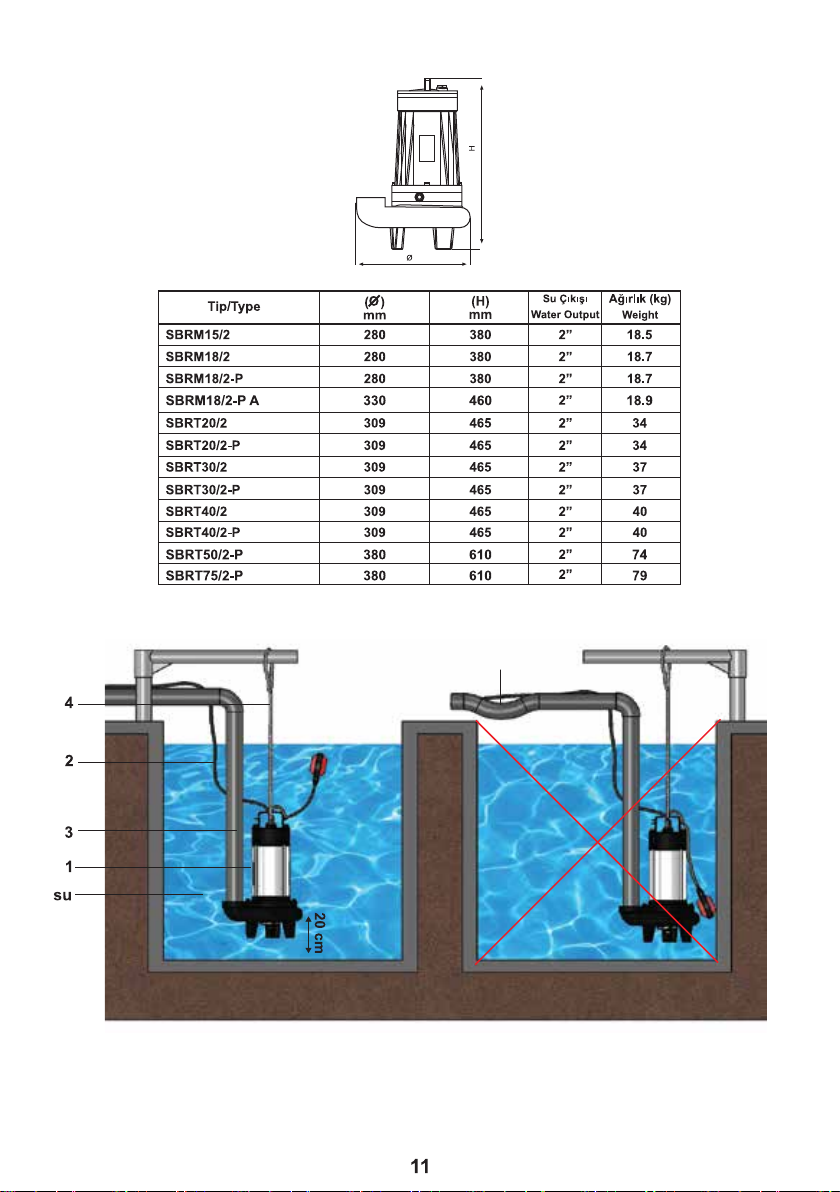

POMPA BOYUT ÖLÇÜLERİ / PUMP DIMENSION SIZES

POMPANIN MONTAJ ŞEKLİ

PUMP ASSEMBLY DRAWING

Şekil 2 - Figure 2 Şekil 3 - Figure 3

1- Pompa / Pump 2- Elektrik Kablosu / Electric Cable 3- Tesisat Borusu / Installation Pipe 4- Askı Halatı, Zincir / Suspension Cable, Chain 5- Hava Cebi / Air Pocket

1- Pompanızın elektrik tesisatını ve elektrik bağlantısını elektrik teknikleri veya ehliyetli bir elektrikçiye yaptırınız. 2- Pompa elektrik bağlantısı yapılırken mutlaka pompanın topraklaması yapılmalıdır. (can güvenliği için) 3- Pompa çıkış ağzına uygun hortum kullanınız. Kesinlikle çıkışları daraltmayınız. 4- Pompa tesisatını tasarlarken tesisatta hava cebi oluşmamasına dikkat ediniz. Aksi takdirde pompa içine su alamayacağından su basmayacaktır. (Bkz. Şekil 3) 5- Pompa çalışma alanı minumum 100x100x100 cm olmalıdır. (Bkz. Şekil 2) 6- Pompanın çalışma alanına montajı yapılırken hazne veya kuyunun ortasına montaj yapılmalıdır. (Bkz. Şekil 2) 7- Pompanın montajı hazne veya kuyunun taban seviyesinden 20-25 cm yukarı yapılmalıdır. 8- Pompanın start sayısı saatte 12’yi geçmemelidir.

1- Make the electricity connection and installation of the pump by an qualified electrician. 2- Pump must be grounded while elctricity connection is making (for life security) 3- Use convenient hose for pump end suction edge. Do not narrow the outlets absolutely. 4- Be careful no to occur an air pocket in the installation when you designing the installation. Otherwise pump will not flow water since it will not take water inside. (View Figure 3). 5- Pump operating area should be minimum 100 x 100 x 100 cm. (View Figure 2) 6- Pump must be assembled in the middle of well and housing in the operating area (View Figure 2). 7- Pump must be assembled 20-25 cm above the bottom level of the well or housing. 8- Number of starting of the pump must not exceed 12 times an hour.

POMPAYA YOL VERME

Motorun amperajına uygun sigorta veya termik seçilmelidir. Pompa kısa süreli çalıştırılıp pompanın dönüş yönü belirlenmelidir.

STARTING THE PUMP

Choose convenient fuse and thermic for motor current flow. Operate pump in short time period to determine the direction of rotation.

SBRM15/2, SBRM18/2, SBRM18/2-P, SBRM18/2-P A, SBRT20/2, SBRT20/2-P, SBRT30/2, SBRT30/2-P, SBRT40/2, SBRT40/2-P, SBRT50/2-P, SBRT75/2-P serisi pompalara montajlı olarak fabrikamızdan vermiş olduğumuz elektrik panosu pompanın sıkışması Blokaj olması durumunda pano içindeki termik açarak pompa motorunun yanmasını önler. Termik açmış konumundaki pompayı sorun giderildikten sonra termik resetlenerek tekrar devreye alınız.

The electric control panel which is assamled with SBRM15/2, SBRM18/2, SBRM18/2-P, SBRM18/2-P A, SBRT20/2, SBRT20/2-P, SBRT30/2, SBRT30/2-P, SBRT40/2, SBRT40/2-P,

SBRT50/2-P, SBRT75/2-P pump series and presented from company avoids the motor breakdowns when the pump is stuck and blokage by using the termic inside the panel. Reset and engage the open position termic after pump trouble is over.

FLATÖRÜN (ŞAMANDIRANIN) ÇALIŞMASI / OPERATION OF FLOAT SWITCH

Şekil 4 - Figure 4 Şekil 5 - Figure 5

1- Kumanda panosunun zemine yakın olmamasını, nemden ve sıvı sıçramalardan etkilenmemesini sağlayınız. 2- Pompayı çalıştırdıktan sonra boru - hortumdan suyun akıp akmadığına bakınız. (katalog üzerinde bulunan pompa eğrisi değerlerinde olmalı.) 3- Pompa veriminin düşmemesi için, kuyu içindeki yabancı maddeleri ara sıra kontrol ederek temizleyiniz.

4- POMPAYI PATLAYICI ve YANICI ORTAMLARDA ve SIVILARDA KESİNLİKLE KULLANMAYINIZ. 5- Sisteminizin sürekliliği için pompayı panosuz kullanmayınız. 6- Emin olmadığınız durumlarda mutlaka yetkili servisi arayınız. 7- Pompayla beraber vermiş olduğumuz 10 m kablolu şamandırayı, pompanın susuz çalışmasına olanak vermeyecek şekilde askı halatına, pompanın 50 cm yukarısına sabitleyiniz. Bkz Şekil 4-5. Şekil-4’de kuyuda su varken şamandıranın durumu görülmektedir. Bu durumda şamandıra şekilde görüldüğü gibi suyun yüzeyine doğru olacaktır. Şamandıra bu durumda iken elektriksel olarak açık olan kontak uçları birbirine temas ederek pompanın çalışmasını sağlayacaktır. Şekil-5’te ise kuyuda su yokken şamandıra aşağı düşmüştür. Bu durumda Şekil-4’de birbirine temas eden kontak uçları, Şekil-5’te elektriksel olarak devreyi açık duruma getirerek, pompanın çalışmasını durduracaktır.Şamandıra motorun susuz çalışmasını engelleyerek yanmasını önleyecektir.

1- Pay attention to the control the control panel not to be close to the ground and not be effected from the humidity and liquid bounce. 2- Check out if water is flowing or not from pipe-hose after starting the pump.(the values should be the same with the catalogue) 3- Clean up the particules from time to time which are in the borehole, not the decrease the pump performence. 4- DO NOT ABSOLUTELY USE THE PUMP in the EXPLOSIVE and BURNABLE MEDIA or LIQUIDS. 5- Do not use the pump without control panel for the continuity of your system. 6- In the conditions that you are not sure, please call the authorized service definitely. 7- Please fasten up the float switch with 10 m cable, which we give you with the pump, to suspension cable 50 cm above the pump by not giving possibility to pump running without water, as in Figure 4-5. In Figure-4 float switch position is seen when there is water in the borehole. In this condition, float switch will be close to water surface. While float switch is close to water surface, cantact tips which are open electrically will contact each other and pump will start running. In Figure-5 float switch fall down when there is no water in the borehole. In this condition the tips in contact each others in Fugire 4 will be opened and will stop the operation of pump as in Figure 5. Float switch will prevent burning of motor since averting motor working without water.

AYLIK BAKIM

1-Enerji kablolarında delinme, ezilme, parçalanma, yırtılma vb. olumsuzlukların olup olmadığını kontrol ediniz. 2-Hortum veya boru bağlantılarını kontrol ediniz. 3-Toplu çekvalflerde tıkanma varsa kontrol ediniz. 4-Pompa içine sıkışmış sert iplikli lif, tel ve benzeri cisimler olup olmadığını kontrol ediniz. 5-Sisteminizin sürekliliği için pompayı panosuz kullanmayınız. 6-Emin olmadığınız durumlarda mutlaka yetkili servisi arayınız. 7-Flatörlü pompalarda flatörün (AÇ-KAPA) yapıp yapmadığını kontrol ediniz.

MONTHLY MAINTENANCE

1-Check over if there are negations such as perforation, crushing, fracture and tearing in the energy cables. 2-Check over the pipe and pipe connections. 3-Check over ih there is blockage in check valves. 4-Check over if there are rope, wire or similar particulars trapped in the pump. 5-Do not use the pump without control panel for the continuity of your system. 6-Call the authorized technical service if you are in an uncertain situation. 7-Check over the float switch (ON-OFF) buttons for the pumps having float switch.

YILLIK BAKIM

1-Pompanın yıllık bakımı yetkili servis tarafından yapılmalıdır. 2-Motoru sökerek rulmanların kontrolü yapılmalıdır. 3-Yağ keçeleri ve mekanik salmastraların gözden geçirilmesi gerekmektedir. 4-Motorun sızdırmazlık elemanlarının kontrolünün yapılması gerekmektedir.

YEARLY MAINTENANCE

1-Pump yearly maintenance should be done by authorized technical service. 2-Bearing controls should be done by dismantling the motor. 3-The oil seals and mechanical seals must be inspected. 4-Motor impermeability conponents must be checked.

DİKKAT / CAUTION

HER TÜRLÜ BAKIM İŞLEMİNDEN ÖNCE POMPA ELEKTRİK BAĞLANTISINI KESİNİZ.

PULL THE PLUG FROM THE SOCKET BEFORE ALL KIND OF MAINTENANCE.

Şekil 6 - Figure 6

PERİYODİK BAKIM

Her türlü bakım işleminden önce pompa elektrik bağlantısını kesiniz.(Elektrik hattından pompa kablosunu ayırınız.) 1-Elektrik değerlerinin kontrolü: Pompa işletmeye alındığında, akım, gerilim ve basınç değerleri kontrol edilmeli ve zaman içerisinde bu değerlerde değişiklik olup olmadığına bakılmalıdır. 2-Elektrik Donanımı: Elektrik donanımı her 6 ayda bir kontrol edilmelidir. 3-Mekanik Donanım: Motor uzun süre kullanılmayacaksa en az ayda bir kez motor kısa süreli çalıştırılmalıdır.

PERIODIC MAINTENANCE

Pull the plug from the socket before all kind of maintenance. (Disconnect the pump

cable from power line.)

1-Control of Electric Values; When the pump has been taken in operation, current, voltage and pressure values should be checked and should be observed whether there are changes in these values during passing time. 2-Control of Electrical Equipment; Electrical Equipment should be checked every 6 months. 3-Control of Mechanical Equipment; If the motor will not be used for along period, the motor has shortly to be runned at least once a month.

KULLANIM

İŞLETME SIRASINDAKİ KONTROLLER

1- Pompa kesinlikle susuz çalıştırılmamalıdır. 2- Çıkış vanaları tam açık olmalıdır ve pompa çıkış vanaları asla uzun süre tam kapalı iken çalıştırılmamalıdır. 3- Basma tesisatı pompa çıkış ağzına eşit olmalıdır. 4- Basma tesisatının fazla uzun olması veya tesisatın pompa çıkış çapından küçük olması pompa debisinin düşmesine neden olur. Düşen debi tesisatta ve pompada kavitasyona sebep olacaktır. 5- Etiketlerde belirtilen max. ısıyı aşan sıvılar pompalanmamalıdır. 6- Çalışma koşullarında belirtilenler dışındaki sıvılar pompalanmamalıdır. 7- Pompa kuyuya indirildikten sonra çelik halat ile sabitlenmelidir. 8- Pompanız titreşim ve gürültü yapıyorsa çalıştırılmamalıdır. Servis çağırılmalıdır. 9- Tesisat ağırlığı pompayı etkilememelidir. 10- Motor yüksek akım çekiyorsa ve normalden çok ısınıyorsa çalıştırılmamalıdır. Motorun ve elektrik tesisatının kontrolü için servis çağırılmalıdır. 11- Motorunuz belirtilen yönün aksine dönüyorsa çalıştırmayın. Elektrik bağlantısının düzeltilmesi için servis çağırınız. 12- Yataklamalarda gürültü, titreşim veya normalden yüksek ısı (max. 800C) fark edilirse pompa durdurulmalıdır. Aşınan parçaların değişimi ve varsa dengesizlikleri giderilmesi için servis çağırılmalıdır.

USAGE

CONTROLS DURING OPERATION

1- The pump must not be operated without water. 2- The outlet valves must be fully open and the pump outlet valves must never operate for long periods of time when fully closed. 3- The discharge line must be equal to the pump outlet. 4- Pump flow decreases due to too long piping system or because the piping is small in pump outlet diameter. Falling flow will cause cavitation in the installation and pump. 5- The max. Liquids that exceed the temperature should not be pumped. 6- Fluids outside the specified operating conditions must not be pumped. 7- The pump should be fixed with steel rope after it is based into the well 8- If your pump is vibrating and noisy, it should not be operated. The service should be called. 9- The weight of the installation should not affect the pump. 10- The motor should not be operated if high current draws and it is getting too hot. The service should be called for the control of the motor and the electrical system. 11- Do not operate if your motor is turning in the opposite direction. Call for service to correct the electrical connection. 12- The pump must be stopped if noise, vibration or normal high temperature (max.80°C) Service should be called to replace worn parts and eliminate imbalances.

TEMEL EMNİYET KURALLARI

1- Çalıştığınız ortamda; uyarıcı bir tabela, bir talimat ya da özel işyeri gereği kuralları mevcutsa bu kurallara mutlaka uyunuz. 2- İş yeriniz yönetimi tarafından şart koşulmamış, olsa bile iş ve işçi güvenliği temel kurallarına mutlaka uyunuz. 3- Korunmanız için gerekli; baret, eldiven, zırhlı bot, koruyucu iş elbisesi, koruyucu gözlük, maske gibi şahsi koruyucu teçhizatınızı uygun şekilde donanarak çalışmaya başlayınız. 4- Bilmediğiniz ya da emin olmadığınız her türlü durum için ilk önce amirinize başvurarak iş ve iş güvenliğini temin ediniz.

BASIC SAFETY RULES

1- In the environment you are working in; If you have a warning sign, an instruction, or a code of conduct for a specific workplace, you should definitely suitable with this rule. 2- You are absolutely unfamiliar with the basic rules of work and work safety, even if it is not required by your business administration. 3- Necessary for your protection; Such as helmet, gloves, armored boots, protective work clothes, safety goggles, masks, and so on. 4- Ensure business and business security by contacting your first supervisor for any situation you do not know or are unsure about.

MAKİNELER İÇİN ÖZEL GÜVENLİK TALİMATLARI

ÖNEMLİ!

1- Güvenlik talimatlarını anlamak ve gerekli tedbirleri almak için azami çaba sarf ediniz. Güvenlik esaslarını incelerken beraberinde ürün tanıtım resimlerini de birlikte inceleyiniz. 2- Motorun tüm parçaları sadece bir tek doğru bağlanabilme özelliğine sahiptir. Motorun bakımı, ayarlanması ve montajı sırasında uygun bağlantı şekillerini değiştirmeyiniz. Bağlantı elemanları üzerinde yapılan müdahalelerde motorun bağlantı şekillerine ve çalışma prensibine uygun müdahaleler yapınız. 3- Motorun yapısı ve konstrüksiyonu elektrik taşıyan parçalarla direk ve dolaylı teması engelleyecek şekilde tasarlanmıştır. Elektrik tesisatı ve parçaları ile temas etmeyiniz. Motorun elektrik tertibatında bir değişiklik ya da ayarlama yapmaya çalışmayınız. Motor klemens kutusu kapağını sökmeyiniz. Açık bırakmayınız. Tüm elektriksel arıza ve ayarlamalar yetkili elektrik teknisyenlerince yapılmalıdır. 4- Elektriksel bağlantı noktaları, uygun bağlantı şekilleri için kablo kodlama yöntemiyle belirtildi. Elektriksel bakım ve ayarlamalarda motorun elektrik şemasına, kablo kodlama sistemine ve çalışma prensibine uygun müdahaleler yapılmalıdır. Farklı uygulamaların yapılması elektriksel riskler oluşturabilir. 5- Motorun tasarım ve üretiminde verimlilik ve güvenlik esaslarına uygun parça ve donanımlar seçilmiştir. Motorun bakım, ayarlama ve montajında arızalı parçaların değiştirilmesi gereksinimi doğarsa; değişecek parçaları cihaz üzerindeki orijinal parçaların yenisi ile değiştiriniz. Farklı parça ve donanımların kullanılması makinenin güvenliğini azaltır.

6- Motorun çalışmasından kaynaklanan gürültü seviyesi, motorun güvenliği kullanımını azaltmaz ve herhangi bir tehlikeli duruma yol açmaz. 7- Motorun çalışmasıyla oluşacak havadaki titreşim emisyonu, cihazın güvenliğini azaltmaz ve başka herhangi bir tehlikeli duruma yol açmaz. 8- Motorun çalışma frekansı 50 Hz. olup düşük, yüksek frekans, radyo frekansı ve mikro dalga yaymaktadır. 9- Motorun tasarımı insan hatasıyla oluşabilecek risk ve tehlikeleri en az seviyeye düşürecek şekilde yapılmıştır. Olası durumlarda insan mantığı ile uyuşmayan şekilde motora müdahale etmeyiniz, motorun üretilen amacın dışında farklı bir amaç için kullanmayınız. 10- Motorun dış tesirlerinden etkilenmeyecek şekilde çalışma bölgesine sabitlenmesi için güvenli bağlantı noktaları oluşturuldu. Motorun montajında ve sabitlenmesinde bu bağlantı noktalarını kullanınız. 11- Motorun üzerinde taşıma için güvenli tutucu bağlantıları oluşturuldu. Motorun taşınmasında vinç ve benzeri kaldırma ekipmanı kullanınız. Bağlama aparatlarının seçiminde cihazın ağırlığına ve konstrüksiyon yapısına uygun sapan ve halat kullanınız. 12- Çalışma esnasında oluşabilecek parçalanmalarda; mekanik ve elektriksel risk yaratacak etkiler motor konstrüksiyon yapısının içine hapsedildi ve motor kabininin dışına taşıması önlendi. Bu tür risk içeren olaylardan çevre ve kullanıcı izole edilmiştir. Motorun kapak ve koruyucularını sökmeyiniz. Bu koruyucu ve kapakların sökülmesi beklenmeyen risklere maruz kalmanıza sebep olabilir.

PRIVATE SAFETY INSTRUCTIONS FOR MACHINES

IMPORTANT!

1- Make maximum efforts to understand the safety instructions and take the necessary precautions. When examining the safety basics, look at the product introduction pictures together. 2- All parts of the motor have only one correct connecting feature. Do not change the proper connection patterns during motor maintenance, adjustment and installation. In the interventions made on the fasteners, please make sure that you are in accordance with the motor connection style and working principle. 3- Motor structure and construction are designed to prevent direct and indirect contact with electricity carrying parts. Do not touch the electrical system and parts. Do not attempt to make any changes or adjustments to the motor's electrical system. Do not remove the motor terminal box cover. Do not leave it open. All electrical malfunctions and adjustments must be made by an authorized electrician. 4- The electrical connection points are specified by means of the cable coding method for the appropriate connection types. Electrical maintenance and adjustments should be made to the motor electrical scheme, cable coding system and operating principle. Performing different applications may create electrical risks. 5- Parts and equipment suitable for the efficiency and safety principals in motor design and production have been selected. If it is necessary to replace defective parts in motor maintenance, adjustment and installation; Replace the parts to be replaced with the original parts on the device. Using different parts and equipment reduces the safety of the machine.

6- The noise level caused by the motor running does not reduce the use of the engine safety and does not cause any dangerous situation. 7- Vibration emission in the air caused by motor operation will not reduce the safety of the device and will not cause any other dangerous situation. 8- The operating frequency of the motor is 50 Hz. It is low, high frequency, radio frequency and microwave. 9- Motor design is designed to minimize the risks and hazards that can occur with human error. Do not interfere with the motor in situations that do not match with human rationality, and do not use the motor for any purpose other than the intended purpose. 10- Secure connection points are formed to secure the motor to the working area in such a way that it is not affected by external influences. Use these connection points when mounting and fixing the motor. 11- Secure retainer connections for transport on the motor. Use hoists and similar lifting equipment to transport the motor. When selecting the connecting apparatus, use the sling and rope suitable for the weight of the apparatus and construction. 12- In the case of parts that may occur during operation; Mechanical and electrical hazards were trapped in the motor construction and prevented from moving outside the engine compartment. The environment and the user are isolated from such risky incidents. Do not remove the motor cover and its covers. Removing these covers and covers may cause you to be exposed to unexpected risks.

BAKIM, ONARIM ve TEMİZLİK

1- Her türlü bakım işleminden önce pompa elektrik bağlantısını kesiniz. 2- Pompanın bakım ve onarımı sadece yetkili servisler tarafından yapılmalıdır. 3- Her 12 ayda bir yetkili servis tarafından kontrol edilip, periyodik bakım yapılmalıdır. Aşınan parçalar değiştirilmelidir. 4- Pompa motoru ve elektriksel donanım ve bağlantıların izolasyonu her ay kontrol edilmeli, dış koşullardan (su, nem, güneş ve hava şartlarından) korunmalıdır. 5- Koruma panosu mevcut ise kontaktör, termik ve röleler yetkili servislerce kontrol edilmelidir. (Su, nem, güneş ve hava şartlarından korunmalıdır.) 6- Pompanız çalışırken titreşim ve gürültü olup olmadığını periyodik olarak kontrol edilmelidir. 7- Toplu tip çekvalf 6 ayda bir temizlenmelidir.

MAINTENANCE, REPAIR AND CLEANING

1- Pull the plug from the socket before all kind of maintenance. 2- Maintenance and repair of the pump should only be performed by authorized service personnel. 3- The pump should be checked by authorized service and periodic maintenance should be done every 12 months. Damaged parts must be replaced. 4- The insulation of the pump motor and electrical equipment and connections should be checked monthly and protected from external conditions (water, humidity, sun and weather conditions ).

5- If a protective panel is available, the contactor, thermal and relays must be checked by authorized service. ( Has to be protected from water, humidity, sun and weather conditions ) 6- Periodically check for vibration and noise when your pump is running. 7- Ball typecheck valve has to be cleaned once in every 6 month.

VERİMLİ KULLANIM

Pompanızdan yüksek verimi düşük enerji tüketimiyle alabilme ile ilgili uyarılar;

1- Pompa seçimi yapılırken tesis amacını optimum çalışma kapasitesinde karşılayan bir pompa seçilmeli. 2- Tesiste ihtiyaç duyulan kapasite hesaplanıp pompa seçiminde saatteki max. çalıştırma sayısını geçmeyecek bir model seçilmeli. 3- Pompa basış ağızından daha küçük çapta tesisat yapılması pompanın daha düşük performansta çalışıp daha çok enerji tüketmesine neden olacaktır. 4- Fiş prize sıkıca oturtulmalıdır. 5- Arıza durumunda yetkili servislerde orijinal yedek parçalar kullanılmalıdır.

EFFICIENT USAGE

Reminders about getting high efficiency from your pump with low energy consumption;

1- When pump selection is made, a pump must be selected that suits the plant's optimum working capacity. 2- The required capacity should be calculated in plant and max. a model that does not exceed the number of runs must be selected. 3- Installation at a smaller diameter than the pumps normal inlet diameter will cause lower performance and consume more energy for pump 4- The plug should be firmly seated in the socket. 5- In case of defects, original spare parts must be used at the authorized service centers.

ÜRÜN PARÇA LİSTESİ / LIST OF COMPONENTS

TİP / TYPE: SBRM15/2 - SBRM18/2

DEMONTAJ RESMİ / DISASSEMBLY PHOTO

ÜRÜN PARÇA LİSTESİ / LIST OF COMPONENTS

TİP / TYPE: SBRM18/2-P

DEMONTAJ RESMİ / DISASSEMBLY PHOTO

1863

19 20

24 25

32 33

34 35

Taşıma Kulbu / Carrying Handle

0845

Taşıma Kulbu Civatası / Carrying Handle Bolt

2560

Enerji Kablosu / Energy Cable

0276

Kablo Lastik Rekoru / Cable Seal Sleeve

0173

Kablo Lastiği / Cable Seal

0174

Kablo Lastik Pulu / Cable Seal Flake

1869

Kondansatör Kutusu / Capacitor Box

1871

Pompa Saplaması / Pump Thrust

0281

Kondansatör Kutu O-ringi / Capacitor Box O-ring

2592

Dişi Soket / Female Socket

2879

Kablo Soketi / Cable Socket

2566

Kablo Muhafaza Lastiği / Cable Keeping Elastic

1865

Üst Rulman Kapağı / Upper Bearing Cover

2560

Flatör / Float Switch

0365

Kör Tapa M12x1.5 / Blind Plug M12x1.5

0288

Kör Tapa Contası / Blind Plug Gasket

1866

Motor Gövdesi / Motor Body

2756

Sargılı Stator 80-80 / Winded Stator 80-80

0213

Arka Rulman / Back Bearing

0730

Rotor 80-80 / Rotor 80-80

1889

Delik Segmanı / Hole Piston Ring

2939

Ön Rulman / Front Bearing

2887

Mil / Shaft

0706

Gövde Bağlantı Civatası / Body Connection Bolt

1870

Rulman Kapağı O-ringi / Bearing Cover O-ring

1868

Yağ Haznesi / Oil Housing

0279

Yağ Haznesi O-ringi / Oil Hosusing O-ring

1861

Mekanik Salmastra / Mechanical Seal

2883

Çark / Impeller

1859

Çark Kaması / Çark Wedge

2885

Döner Bıçak / Turning Blade

1394

Döner Bıçak Vidası / Turning Blade Bolt

2881

Alıcı Verici Gövde / Receiver Transmitter Body

2886

Sabit Bıçak / Fixed Blade

0291

Sabit Bıçak Vidası / Fixed Blade Bolt

ÜRÜN PARÇA LİSTESİ / LIST OF COMPONENTS

TİP / TYPE: SBRM18/2-P A

DEMONTAJ RESMİ / DISASSEMBLY PHOTO

1863

02 03

08 09 10

11 12 13 14

15 16

17 18

21 22

25 26

33 34 35 36 37 38

Taşıma Kulbu / Carrying Handle

0845

Taşıma Kulbu Civatası / Carrying Handle Bolt

0050

Asansör Flatör / Elevator Shaft Float Switch

2562

Flatör Sabitleme Sacı / Float Switch Fixing Sheet

2901

Flatör Bağlantı Vidası / Float Switch Connection Screw

2652

Kör Somun / Acorn Nut

2592

Dişi Soket / Female Socket

2879

Kablo Soketi / Cable Socket

1865

Üst Rulman Kapağı / Upper Bearing Cover

1866

Motor Gövdesi / Motor Body

2756

Sargılı Stator 80-80 / Winded Stator 80-80

0213

Arka Rulman / Back Bearing

2723

Rotor 80-80 / Rotor 80-80

1889

Delik Segmanı / Hole Piston Ring

0681

Ön Rulman / Front Bearing

2887

Mil / Shaft

0706

Gövde Bağlantı Civatası / Body Connection Bolt

2036

Rulman Kapağı O-ringi / Bearing Cover O-ring

1868

Yağ Haznesi / Oil Housing

0279

Yağ Haznesi O-ringi / Oil Hosusing O-ring

2356

Mekanik Salmastra / Mechanical Seal

2883

Çark / Impeller

1859

Çark Kaması / Çark Wedge

2885

Döner Bıçak / Turning Blade

1394

Döner Bıçak Vidası / Turning Blade Bolt

2881

Alıcı Verici Gövde / Receiver Transmitter Body

2886

Sabit Bıçak / Fixed Blade

0291

Sabit Bıçak Vidası / Fixed Blade Bolt

2560

Enerji Kablosu / Energy Cable

0276

Kablo Lastik Rekoru / Cable Seal Sleeve

0173

Kablo Lastiği / Cable Seal

0174

Kablo Lastik Pulu / Cable Seal Flake

1869

Kondansatör Kutusu / Capacitor Box

0281

Kondansatör Kutu O-ringi / Capacitor Box O-ring

2566

Kablo Muhafaza Lastiği / Cable Keeping Elastic

1871

Pompa Saplaması / Pump Thrust

0365

Kör Tapa M12x1.5 / Blind Plug M12x1.5

0288

Kör Tapa Contası / Blind Plug Gasket

ÜRÜN PARÇA LİSTESİ / LIST OF COMPONENTS

TİP / TYPE: SBRT20/2 - SBRT30/2 - SBRT 40/2

DEMONTAJ RESMİ / DISASSEMBLY PHOTO

Rulman Sabitleme Segmanı / Bearing Fixing Segment

ÜRÜN PARÇA LİSTESİ / LIST OF COMPONENTS

TİP / TYPE: SBRT20/2-P - SBRT30/2-P - SBRT40/2-P

DEMONTAJ RESMİ / DISASSEMBLY PHOTO

Rulman Sabitleme Segmanı / Bearing Fixing Segment

ÜRÜN PARÇA LİSTESİ / LIST OF COMPONENTS

TİP / TYPE: SBRT50/2-P - SBRT75/2-P

DEMONTAJ RESMİ / DISASSEMBLY PHOTO

Rulman Sabitleme Segmanı / Bearing Fixing Segment

Ayak Ayak Ayak

Dikkat! Pompa çalışırken pompa ve suya kesinlikle temas etmeyiniz.

Caution! While pump is working, do not touch the pump and the water certainly.

Şekil 7 - Figure 7

DİKKAT

- Pompa elektrik bağlantısı yapılırken mutlaka pompanın topraklamasına yapılmalıdır (can güvenliği için). Pompa Max.30 mA sahip kaçak akım sigortası ile çalıştırılmalıdır.

- Pompa, kuyu, havuz gibi yerlerde çalışır durumdayken kesinlikle hiç bir canlı (insan, hayvan) suya temas etmemeli ettirilmemelidir.

- Pompanın çalıştığı alan ile elektrik panosu arasında kalan elektrik kablosu darbelere karşı muhafaza altına alınmalıdır.

- Canlıların bulunduğu akvaryumda pompa çalıştırılmamalıdır.

- Gözetimsiz durumdaki çocuklarla, engelli kişilerin pompa çalışma alanına yaklaşmaması için tedbir alınmalıdır.

CAUTION

- Pump must be grounded while electric connection is in progress (for life security) Pump should work with leakage curret fuse max. 30 mA

- While pump is operating in places such as wells or pools, absolutely no liveing creature (animais, people, especially children) should contact with water.

- The electrical cable between the area where the pump operates and the control panel must be maintained against shocks.

- Pump should not be operated in aquariums where the creatures live.

- Measures have to be taken to avoid children without supervision and disabled persons to come the pump operating area.

Asgari Kablo Kesiti (mm

Minimum Cable Cuts (mm

0.37

0.55

0.75

Monofaze

220 V - 50 Hz

(Single Phase)

0.37

0.55

0.75

Trifaze

380 V - 50 Hz

(Three Phase )

18.5

1.1

1.5

2.2

1.1

1.5

2.2

5.5

7.5

0.5

0.75

1.5

0.5

0.75

1.5

5.5

7.5

DİKKAT!

CAUTION!

Elektrik Kablosu Seçim Tablosu

Power Cable Selection Chart

)

315

210

315

165

210

120

165

120

İzin verilen azami kablo uzunluğu (m)

The maximum allowable cable lenght (m)

Asgari Kablo Kesiti (mm

Minimum Cable Cuts (mm

130

140

105

160

115

285

225

360

165

255

110

180

390

135

255

110

195

165

130

100

190

145

120

330

270

220

180

160

125

110

320

260

200

175

125

100

85 40

)

400

310

275

195

280

160

230

325

130

185

265

150

220

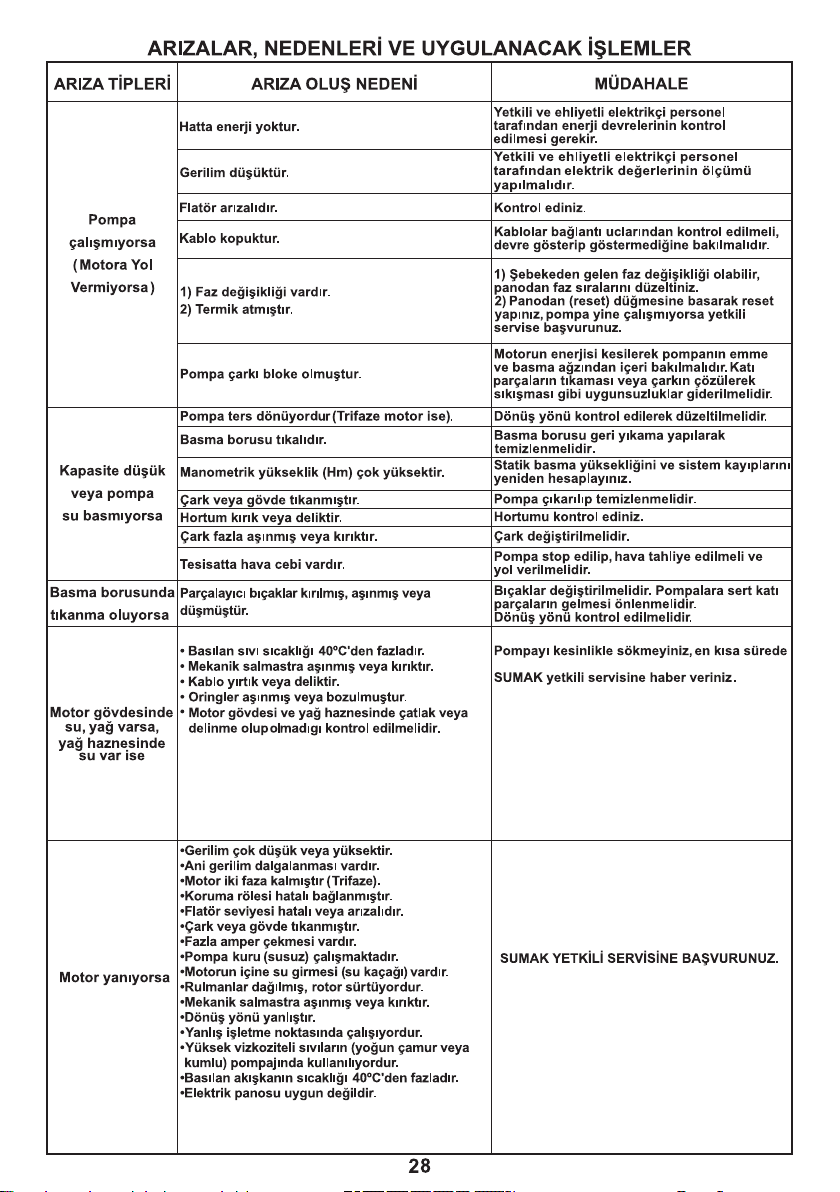

8) KANUN-MADDE 11 – (1) Malın ayıplı olduğunun anlaşılması durumunda tüketici; a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, ç) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür. (2) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispatettiği takdirde sorumlu tutulmaz. (3) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır. (4) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir. (5) Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir. (6) Seçimlik haklarının kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

9) Ayıplı maldan sorumluluk, ayıp daha sonra ortaya çıkmış olsa bile, malın tüketiciye teslim tarihlerinden itibaren iki yıllık zaman aşımına tabidir. Ayıp, ağır kusur ya da hile ile gizlenmişse zaman aşımı hükümleri uygulanmaz.

10) Tüketici şikayet ve itirazları için 6502 sayılı kanun maddesi gereğince belirlenen güncel değerlere göre il veya ilçe tüketicileri hakem heyetlerine başvuru zorunludur.Bu değerler üzerindeki uyuşmazlıklar için, tüketici hakem heyetlerine başvuru yapılmaz.Tüketici mahkemelerine başvuru yapılması gerekmektedir.

11) Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın; a) Garanti süresi içinde tekrar arızalanması, b) Tamiri için gereken azami sürenin aşılması,c) Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalaçı tarafından bir raporla belirlenmesi, durumlarında; tüketici malin bedel iadesini, ayıp oranında bedel indirimini veya imkan varsa malın ayıpsız misli ile değişmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini red edemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

12) Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için TC Gümrük ve Ticaret Bakanlığı, Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü’ne başvurulabilir. Malın tüketiciye teslim tarihinden itibaren iki yıllık zaman aşımına tabidir. Ayıp, ağır kusur ya da hile ile gizlenmişse zaman aşımı hükümleri uygulanmaz.

YETKİLİ SERVİSLER - AUTHORIZER SERVICES

GÜN-SU HİDROFOR

ÖZ VOLTAJ BOBİNAJ

SEDA ELEKTRİK

HAS TEKNİK ISI VE SU SİSTEMLERİ

SALMAN BOBİNAJ

AKOTEK BOBİNAJ İNŞ.MALZ. VE

MAK.SAN. TİC.LTD.ŞTİ.

UMAN BOBİNAJ

AS TEKNİK

TAYFUN ELK.LTD.ŞTİ.

DİNÇ KARDEŞLER LTD. ŞTİ.

BERMUDA MOTOR BOBİNAJ

OĞUZLAR ELEKTRİK BOBİNAJ

KARTEK DALGIÇ POMPA SİST. VE

HİD. SAN. TİC. TUR. İNŞ. LTD. ŞTİ.

ARMA TEKNİK

EGE TEK.BOB.LTD.ŞTİ.

MURAT BOBİNAJ

AKTİF BOBİNAJ

LİDER TEKNİK

TNC ELEK. TAAHHUT SAN. VE

TİC.LTD.ŞTİ.

GÖKAY BOBİNAJ

YURTBAY BOBİNAJ

AKTİF BOBİNAJ

ELALTINTAŞ ELK.SAN. TİC.LTD.ŞTİ.

GÜNGÖR MOTOR MAKİNA DIŞ TİC.

CİHAN ELEKTRİK BOBİNAJ

GÜLEN KARDEŞLER

ÇEVİKLER BOBİNAJ

KAMPA HAVALANDIRMA VE

SULAMA SAN. TİC. LTD.ŞTİ.

MISTIK BOBİNAJ

AK TEKNİK

OVALI BOBİNAJ

GENÇLER TEKNİK

ZİRVE BOBİNAJ

DİNÇ BOBİNAJ

TEKNİK BOBİNAJ ATÖLYESİ ORHAN ÖYAN

SOYLU MOTOR BOBİNAJ ELEKTRİK

GÜVEN ULUÇ BAŞ

NURİ YİĞİT

MESUT KOCARSLAN

İBRAHİM ŞAKAR

RAMAZAN SALMAN

NUREL AKKAŞ

HÜSEYİN UMAN

MEVLÜT AKSU

TALİP ÇELİK

KEMAL DİNÇ

S.HİLMİ KARAÇOMAK

SALİH OĞUZ

YUSUF YILDIRIM

YASİN GENÇ

MEHMET & NURİ GÜNER

TURGUT DEMİR

ASIM ÇALLIOĞLU

AHME

T ÇAKALOĞLU

LEVENT KARADUMAN

SADETTİN GÖKAY

ŞENOL YURTBAY

HİKMETYAR BİLGE

ŞEREF ELALTINTAŞ

ALİ OSMAN GÜNGÖR

CİHAN TANYERİ

ŞEREF BÜYÜKGÜLEN

ÜMİT ÇEVİK

VEHBİ KAMACI

MUSTAFA KIZILKEÇİ

RAMAZAN AKPOLAT

HASAN HÜSEYİN OVALI

AHMET ALABAY

SERDAR TAŞBÜKEN

EMİN TORUNSANPAR TARIM TİC. SAN. LTD. ŞTİ.

CEMAL DİNÇ

RECEP ALİ SOYLU

ULUCAMİ MH. 2522 SK.NO:5/A

BAHÇELİ EVLER MH.YUNUS EMRE CD.NO:8/A

DERVİŞPAŞA MH.GAZLI GÖL CD. NO:72/C

NEVZAT GÜNGÖR CD.NO:37

TAŞ PAZAR MH. GAFFAR OKAN SK. ÇETİNKAYA APT. ALTI MAVİ ÇARŞI ARKASI

YENİYOL CAD. NO:85 GÜMÜŞLÜ CAMİ KARŞISI

KÜMMET HATUN MAH.SANAYİ SİTESİ

7.BLOK NO:26

HÜKÜMET CD. 385. SK. NO:23/A

K.K.BEKİR CD.ÖZERHAN NO:31-63

28. CD. 685. SK. NO:77

SARAY MH. GALATASARAY CD. NO:5/B

SEDİR MAH. AKIN CAD. KORKMAZ APT. NO:28/B

A.PAZARCI MH. 1089 SK. NO:15/B

EGE MH. AYDIN BULV. NO:25/A

YENİ MH. ATATÜRK BULV. 208/ABCD

ATA MH. 1.ALT SANAYİ SİTESİ 604. SK. NO:6

KARAÇAY MH. 247 SK. NO:5/A

CUMHURİYET BULV. 119 SK.EKE PAS.

BLOK

NO:4/40

MALKOÇ MH. 136 SK. NO:12/B

DEMİRCİLER CD. NO:33

YENİ SANAYİ SİTESİ CAMİ ALTI NO:17

YENİ MH. 16.CD. 1008. SK. NO:8

KÜLTÜR CAD.ORMAN İŞLETME MÜDÜRLÜĞÜ KARŞISI NO:19

İSMET İNÖNÜ CD. YÜCEL SK. NO:6

AYDINLAR MAH. CUM.CAD.NO.12

İHSANİYE MH. ÖZLEM SK. ATA APT. NO:11

YENİ SANAYİ SİTESİ 2. SOK. NO:8

NİLÜFER TİCARET MERKEZİ 66. SOK. NO:5

NAMIK KEMAL MH. MUHTAR HÜSNÜ AKKOYUN CD. NO:26 HOCA HAMZA MH. MİRALAY ŞEFİK

AKER CD. NO:35

HAMİDİYE MAH. İSTİKLAL CD. NO:160

TALAT OLAY BULV. DOLAY APT. ABLOK 11/C

SUNGUROĞLU MAH. ÇANKIRI CAD. NO:50 ÇETNİ MAH. HIDIRLIK CAD.NO:23 EMNİYET SARAYI KARŞISI

1 SANAYİ SİT.HACILAR CAMİ ALTI

MAH.158.SOK.NO:22/C

SARAYLAR 5 NİSAN MH.GİRNE

CD. 285 SK. BARIŞ APT. ALTI 120/B

ESKİ SANAYİ ÇARŞISI 2. SK. NO:41

SEYHAN

MERKEZ

MERZİFON

GÖLBAŞI

İSKİTLER

İVEDİK

ALANYA

MURATPAŞA

MANAVGAT

KUŞADASI

DİDİM

EFELER

NAZİLLİ

AKÇAY

GÖNEN

MERKEZ

BOZÖYÜK

TATVAN

MERKEZ

NİLÜFER

MERKEZ

GELİBOLU

BİGA

MERKEZ

SUNGURLU

MERKEZ EFENDİ

BAĞLAR

MERKEZ

ADANA

ADIYAMAN

AFYON

AĞRI

AKSARAY

AMASYA

ANKARA

ANTALYA

AYDIN

BALIKESİR

BARTIN

BATMAN

BİNGÖL

BİLECİK

BİTLİS

BOLU

BURDUR

BURSA

ÇANAKKALE

ÇANKIRI

ÇORUM

ÇORUMMERKEZ

DENİZLİ

DİYARBAKIR

DÜZCE

0322 352 94 65 0542 307 19 16

0416 214 34 99 0532 681 20 11

0272 215 59 11 0532 476 99 80

0472 215 43 07 0542 336 32 00

0382 212 40 64 0536 431 27 13

0358 218 71 19 0533 427 43 21

0542 256 59 83

0312 484 25 95 0551 203 67 66

0312 341 25 26 0532 691 73 61

0312 394 06 41 0532 643 61 45

0242 513 77 80 0532 635 56 66

0242 344 80 00

0242 742 60 18 0532 771 02 39

0256 614 89 29 0541 461 55 99

0256 811 51 17 0532 434 77 98

0256 211 09 25 0537 641 23 83

0256 315 50 20 0546 966 05 50

0266 384 30 10 0536 546 03 81

0266 772 70 67 0532 486 58 44

0266 243 50 93 0533 648 40 93

0378 228 23 63 0532 297 81 64 0488 214 56 64

0544 633 19 85 0543 297 13 30

0426 213 36 02 0536 479 27 12

0228 314 74 56 0533 629 29 72

0434 827 11 10 0536 893 95 13

0374 215 17 75 0532 472 31 54

0248 252 94 37 0532 576 30 77

0224 441 01 33 0541 749 58 08

0286 212 52 34 0543 767 17 99 0286 566 20 17 0542 387 23 95 0286 316 49 66 0532 326 70 93 0376 213 60 33 0544 533 24 21 0364 311 97 53 0532 765 79 28 0364 213 41 63 0532 261 54 23 0258 263 32 27 0542 241 74 76

0531 661 42 95

0380 524 71 27 0539 441 95 48

YETKİLİ SERVİSLER - AUTHORIZER SERVICES

GÜRSU TESİSAT ISITMA SOĞUTMA

KIVANÇ TEKNİK ELEKTRİK BOBİNAJ

BAKIRCIOĞLU ELEKTRİK MAKİNA

HIRDAVAT İNŞ. NAKL. SAN. VE TİC. LTD. ŞTİ.

FIRAT TEKNİK TİC.

MURAT BOBİNAJ

ERKAN ELEKTRİK VE BOBİNAJ

ÇAĞDAŞ BOBİNAJ

AK BOBİNAJ

ERCAN BOBİNAJ ERCAN DÜZEN

MERT ELEKTRİK BOBİNAJ

DAPLAN ELEKTRİK BOBİNAJ

ASLAN BOBİNAJ

IŞIK SONDAJ VE BOBİNAJ

ŞAHİNLER ELEKTRİK BOBİNAJ YAŞAR ŞAHİN

NEHİR DALGIÇ POMPA

PROTEK İNŞAAT SAN. TİC. LTD. ŞTİ. CENGİZ ERSOY

ÖZEN ELEKTRİK & BOBİNAJ

SERHAN POMPA VE HİDROFOR ERHAN KARAER

ISITES İNŞ. TAAH.SAN.TİC.LTD.ŞTİ. CEMAL KIZILCIK

TEKİN ELEKTRİK MOTOR BOBİNAJ

POMSA SU POMPALARI TAM.

BAK.SER.

ŞEREF BOB.SN.VE TİC.LTD.ŞTİ.

TÜRKELİ HİDR.POMPA

OGAN BOB SAN.TİC.LTD.ŞTİ. AHMET OGAN

CANİP ELEKTRİK BOBİNAJ

KARDEŞLER TEKNİK KADİR ARKUTCU

TEKNİK MOTOR İRFAN TABAK

ERTÜRK DALGIÇ POMPA AYHAN ERTÜRK

TEKNİK BOB.ELK.MOT.POM.SİST.

ER SUMAK DAL.POM.MAK. SAN.TİC

BAYSAL MAKİNA

POMAKTES POMPA MAKİNA

TESİSAT SİSTEMLERİ

TESPA İÇ VE DIŞ TİC. LTD. ŞTİ.

TOPRAK ELEKTRİK BOBİNAJ

EGE POMPA TEKNİĞİ VE

SİSTEMLERİ

ÜSTÜN BOBİNAJ

ÖZDENLER SERVİS

AHMET SALMAN

İHSAN SEVİM

HARUN SUDAŞ

ÇETİN POLAT

TURGUT DEMİR

ERKAN BEKTAŞ

YUNUS GÜL

MUSTAFA KONAL

MEHMET ERİK

MEHMET DAPLAN

MEHMET ASLAN

MUSTAFA SUÇAĞLAR

MUHARREM GÖMEÇ

AYHAN YARDIM GÖKHAN KÖSE

GÜLTEKİN METİN

HATUN ASAN

RIDVAN ŞEREF

ERKAN TÜRKELİ

CANİP KARAMAN

MUAMMER İSLAMOĞLU

EFRAT ERTÜRK MUZAFFER ERTÜRK

NAFİZ BÜYÜKBAYSAL

HAKAN ŞAHİN

ALİ ÖZCAN

AKİF MERİÇ

MURAT ÜSTÜN SANAYİ SİT. 9/B BLOK NO:1

MAHMUT KAYA ÖMER KAYA

TESİ 21. BLOK NO:10

K. SANAYİ Sİ

NAİLBEY MH. GENERAL HAKKI TALAY CD. NO:9/A

KARAAĞAÇ MAH.SÜMERBANK CAD. NO:18/4

MERKEZ ÇARSISI 5. SOKAK NO:63

GEZ MAH. AKİFHACI SK. GÜRCÜ KAPI P.K.KOLU ARKASI NO:12 MAMURE MH. HASAN POLATKAN CD. NO:33/A

MAVİKENT MH. ŞAHİNBEY OTO SANAYİ SİTESİ 135019 NOLU SK. 30A

HACI SİYAM MAH. HURŞİT AĞA SOK. NO:12/A

23 NİSAN CD. NO:25/B

CUMHURİYET CAD. SÖNMEZ APARTMAN NO:1

ESKİ SANAYİ SİTESİ 1. CD. NO:58

RIZA YALÇIN CD. ALFEMO MOB. KARŞISI NO:28

PİRİ MEHMET MH. 107 GÖLCÜK CD. NO:5 ÖZKANLAR KAVŞAĞI ÜZERİ

MERKEZ MH. SPOR SK. NO:6

ÇAVUŞBAŞI ÇİFTLİK MERKEZ MH. CUMHURİYET CD. NO:198/B HADIMKÖY ASFALTALTI ÜZERİ

NO:120/C KALEİÇİ MAH. YENİ SAN. SİT.D BLOK

NO:16

RAMİ KIŞLA CD. NO:118/A

RIDVAN PAŞA SK. NO:55

ÖRNEK MAH. DOĞAN ARASLI CD. 1351 SOK. NO:11 TOTAL BENZİNLİK KARŞISI

HAZNEDAR MH. BAĞCILAR CD. NO:70/1 GAZİ MURAT PAŞA MH. BOZTEPE SK.

CİHAN APARTMAN NO:5 EMNİYET EVLERİ ÇELEBİ MEHMET SK. NO:16/B

YALI MH. KARAMAN SK. NO:10

DOĞU MH. İTİBAR SK. KARAMAN APT. NO:14/A

RAMAZANOĞLU MH. BALKAN SK. NO:22

PİRİ MEHMET PAŞA MH. MARMARA SK. NO:22 TURGUT REİS MH. FATİH BULV.

NO:342/A

POSTAHANE MH. ATATÜRK CD. NO:16

ALEMDAĞ CAD.BİLGİN SOK.NO:4/A

YAKACIK CAD. ÖZKAN PASAJI NO:27/8

YUNUS EMRE MAH.BARBAROS CAD.

NO:26/C

KÜLTÜR MH. HÜRRİYET CD. NO:228/A-B

OSMAN SERDENGEÇTİ CD. NO:42 OTOKENT C KAPISI KARŞISI

GAZİOSMANPAŞA MH.5425 SK. NO:43/A 35090

ŞEHİT ABDULLAH ÇAVUŞ MAH.37.SOK. DERYA SİTESİ C BLOK 6/C

MERKEZ

YAKUTİYE

MERKEZ

ŞAHİNBEY

MERKEZ

YÜKSEKOVA

MERKEZ

ANTAKYA

MERKEZ

AVCILAR

BEYKOZ

ESENYURT

ÇATALCA

EYÜP

GÖZTEPE

ESENYURT

GÜNGÖREN

KADIKÖY

4.LEVENT

MALTEPE

PENDİK

SİLİVRİ

SULTANBEYLİ

TUZLA

ÜMRANİYE

KARTAL

SANCAKTEPE İSTANBUL 0216 312 30 03

ALİAĞA

BUCA

BORNOVA

ELBİSTAN

12.ŞUBE

EDİRNE

ELAZIĞ

ERZİNCAN

ERZURUM

ESKİŞEHİR

GAZİANTEP

GİRESUN

HAKKARİ

HATAY

IĞDIR

ISPARTA

İSTANBUL

İS

TANBUL

İSTANBUL

İZMİR

İZMİR CANER ÇETİNKOÇ

KAHRAMANMARAŞ

0284 214 84 17 0555 265 72 60 0424 236 90 00 0532 681 11 58 0446 223 09 59

0446 224 08 01 0532 646 14 01

0446 224 44 45 0532 496 76 73 0442 233 47 58

0542 512 96 30 0537 614 23 83

0222 233 61 55 0532 664 57 92 0342 232 07 66 0532 783 37 30 0454 212 47 95 0536 726 44 65 0438 351 45 77 0535 731 52 39

0438 211 90 91 0555 661 19 35 0326 215 27 19 0532 372 94 11

0476 227 77 97 0544 601 18 10 0246 223 20 28 0533 475 14 44 0212 591 44 87 0535 507 95 78

0216 479 04 35 0537 380 34 73

0212 557 48 51 0212 502 68 15 0542 451 83 43

0212 787 21 67 0543 451 02 01 0532 412 27 96

0212 545 98 56 0212 417 65 63 0534 961 75 91

0216 411 64 51 0532 211 52 75

0212 596 11 62 0535 366 56 14 0530 928 17 14

0212 556 63 28 0532 244 24 61 0216 567 23 22 0532 705 31 04 0212 270 18 47 0535 621 00 17

0216 383 49 85 0532 247 68 66 0216 491 51 92 0532 417 13 32

0216 482 51 50 0542 441 34 95

0212 728 25 19 0537 706 52 67 0216 496 58 21 0535 254 10 73 0216 446 50 01 0542 435 55 73 0216 611 63 93 0532 364 21 88 0216 473 67 12

0532 464 79 39

0232 600 16 00 0533 268 78 95 0232 276 25 36 0532 672 57 35 0232 435 50 06

0530 234 26 40 0344 413 64 93

0542 654 84 86 0344 216 22 50

0535 279

83 02

YETKİLİ SERVİSLER - AUTHORIZER SERVICES

YALÇIN ELEKTRİK VE BOBİNAJ

EL&TES ELEKTRİK SAİM ÖZCAN

AKTAN BOBİNAJMUSTAFA-YUSUF AKTAN

A.ORTAKLIĞI

ÇAĞLA BOBİNAJ

GÜRSU POMPA HİDROFOR DALGIÇ

TEKNİK BOBİNAJ

TUNA KARDEŞLER BOBİNAJ

AKÇAAĞILLI TARIM SULAMA İNŞ.TAAH.MOTORLU

TAŞ.TİC.LTİ.ŞTİ.

ER-TEK POMPA VE TES. SİS.

SEFA ELEKTRİK BOBİNAJ

TEKNİK BOBİNAJ D.C. HÜSEYİN YEŞİLKIR

MUZAFFER KAVUTOĞLU

POM.MAK.VE SAN.TİC.LTD.ŞTİ. KÜTAHYA AK ELEKTRİK BOBİNAJ

DALGIÇ POMPA OTOMASYON HİD.

BAŞKENT BOBİNAJ

ÖS-SAN BOBİNAJ

ÖZGÜVEN BOBİNAJ

BOBİNSAN BOBİNAJ ELEK. MOT.

HİD.VE POMPA SİS.SAN.TİC.LTD. ŞTİ

RAVZA BOBİNAJ

FAYDALI TİCARET

ARK ELEKTRİK MALZ.

DEMİR BOBİNAJ ÖMER DEMİR

YAVUZ BOBİNAJ

YILMAZLAR ELEKTRİK BOBİNAJ

YILDIZ TEK ELEKTRİK

YAPRAK BOBİNAJ ELEKTRİK BOB.

DEMAY ELEKTRİK MEK. TES. SİS.

100

MAD.SAN. TİC. LTD. ŞTİ.

DOĞAN ELEKTRİK VE BOBİNAJ

101

ERGÜN TEKNİK BOBİNAJ

102

NEVŞEHİR ÖZKAYA SOĞUTMA

103

HIRD. TİC.LTD.ŞTİ

TEKNİK İŞ ELK.BOB

104

DÖNMEZ TİCARET

105

AKTİF MADEN ELEK.İNŞ. NAK.

106

TİC.LTD.ŞTİ

GÜLER ELEKTRİK VE BOBİNAJ

107

ÇEMBERCİ ISITMA SOĞ. SİS. SAN.

107

VE TİC. LTD. ŞTİ.

PİNDAZ BOBİNAJ

109

110

CAN ELEKTRİK BOBİNAJ

111

OĞUZ BOBİNAJ

SAMİ YALÇIN

MUSTAFA AKTAN YUSUF AKTAN

İSMAİL KABUL

SELAHATTİN BERBEROĞLU

MEHMET ALİ OKATAN

YAVUZ TUNA

ASIM KOCA

ARSLAN PALABIYIK

SEFA ALTINAY

SEMİH KAVUTOĞLU

AHMET KEÇECİ

M.ERCAN ÖZKAZANÇ

ÖMER KURAL

HAVVA BOZACAR

HASAN YAR

CEMİL AKBULUT ERCAN AKBULUT

HALİL İBRAHİM FAYDALI

FATMA NAZİK

HÜSEYİN YAVUZGÜL

RECEP YILMAZ

HAKAN UYSAL

KAZIM YARAN

ADEM DEMAY

ERHAN DOĞAR

ERGÜN TIMMAZ DOĞAN TIMMAZ

ERGİN ÖZKAYA

MUSTAFA KURUDERE

ALİ DÖNMEZ

İLKER RESULOĞLU

MUHAMMET GÜLER

SELİM ÇEMBERÇİ

MEHMET PİNDAZ

FERİT CAN

OĞUZ PARMAK KABAKOZ MH. 621. NOLU SK.

BAĞESSEN MAH. ESSAN SAN SİT. SARIOĞLU CAD. NO:41

EMEK MH.MURADİYE CD. MEHTAP SK. ERCAN AP.2 NO’LU DÜKKAN

HAMİDİYE MAH. YUNUS EMRE SAN.

SİT. 1862 SOK.NO:6 İNÖNÜ MAH. RAUF DENKTAŞ CAD.

NO:39

ESKİ SANAYİ BÖLGESİ 3. CD. YAPIŞLAR

PASAJI NO:12/D

SAN. ÇARŞISI FATİH CD. NO:22

KÖPRÜBAŞI SAN.SİT.CEZA EVİ KARŞISI

9. BLOK NO:14 İSMETPAŞA CD. ÖMER KOCA İŞ

MERKEZİ NO:1/A M.PAŞA MH. İBRAHİM AĞA CD.

NO:35

İSTİKLAL CD.NO:138

SANAYİ MAH. İZMİT SANAYİ SİTESİ

8. BLOK NO:18 MARANGOZLAR SANAYİ

KADEFE KALE SK. NO :42

CEDİT MH. KIBRIS CD. NO:46

ÇAVUŞOĞLU MH. YENİ SAN.SİT. KİLTEPE YOKUŞU ASANSÖRCÜLER SK. NO:7

HÜRRİYET MH. MUZAFFER TEZCAN CD. NO:14

YENİ SANAYİ SİTESİ 19.BLOK NO:5

75.YIL MAH. 5311 SOK.NO:15/A

YENİŞEHİR MAH. RAVZA CAD. 37/A 1

SARAY MH. İNÖNÜ CD. KALE APARTMAN ALTI NO:98/B

BAHÇE MH. BURHAN FELEK CD. 126. CD. NAZMİ DİLER AP. NO:5/D

MERKEZ MAH.FINDIKPINARI CD. NO:46/A

CEVAT ŞAKİR MH. AHMET YESEVİ SK. NO:86/B

YENİ MAH.A.MENDERES BULV.NO:164/B

YENİYOL CD. NO:49/B

YENİ MH. İNÖNÜ BULVARI NO:52/A

ORHANİYE MAH. 161. SOK. NO:4171

BARIŞ SK. NO:24

CUMHURİYET CD. HASTANE SK.

NO:15

SÜMER MAH. YENİ SAN. SİT. 2. BLOK

NO:3

TERMİNAL CD. ÖZEL İDARE LOJMANLARI ALTI NO:40/B

YENİ MH. 329. SK. NO:12

YENİ MAHALLE TURGUT ÖZAL BULVARI 30/A

KALEDERE MAH. DUMLUPINAR SK.

NO:11

TOPHANE MH. PALANDÖKEN CAD. NO:5/D

BELEDİYE SİTESİ

KUZEY TERMİNAL TEKELER MAH. KARASU CADDESİ NO

:79

MERKEZ

SAFRANBOLU KARABÜK

MERKEZ KARAMAN

MERKEZ

KOCASİNAN KAYSERİ

MERKEZ

LÜLEBURGAZ

MERKEZ KIRŞEHİR

GEBZE

DERİNCE

İZMİT KOCAELİ

MERKEZ

SOMA

SALİHLİ

YUNUZEMRE

ARTUKLU

SİLİFKE

AKDENİZ

MEZİTLİ MERSİN 0507 647 84 05

BODRUM

FETHİYE

MARMARİS

YATAĞAN

MENTEŞE

BULANIK

MERKEZ

ALTINORDU

ÜNYE

MERKEZ

ÇAYELİ

ADAPAZARI

KARASU

KARABÜK

KASTAMONU

KIRIKKALE

KIRKLARELİ

KOCAELİ

KONYA

KÜTAHYA

MALATYA

MANİSA

MARDİN

MERSİN

MUĞLA

MUŞ

NEVŞEHİR

NİĞDE

ORDU

RİZE

SAKARYA

0370 424 36 02 0532 417 63 68

0370 712 11 66 0541 628 11 66

0338 214 01 71 0533 326 24 10

0366 212 77 54 0542 316 09 75

0352 336 78 70 0554 326 52 26

0318 248 38 08 0532 648 54 17

0288 417 93 50

62 51

0542 242 0386 212 62 61

0555 693 99 14 0262 646 89 24

0533 473 92 25

0533 724 67 85

0262 335 17 00 0532 550 99 15

0532 656 40 30

0533 020 56 81

0422 336 48 06 0535 861 68 56 0236 612 06 38 0530 518 71 14 0236 713 07 26 0533 379 28 71 0236 233 17 34 0532 584 14 86

0482 502 10 22 0536 564 28 27 0542 407 86 02

0324 714 75 24 0532 736 02 05 0324 231 50 31 0533 300 07 9 9

0252 319 37 78 0538 282 44 9 4

0252 614 58 00 0534 936 70 00

0252 412 02 82 0542 244 08 14 0252 572 77 06 0536 204 93 56 0252 214 62 22

0542 434 51 45

0534 329 84 25

0436 212 30 84 0532 276 65 33 0535 640 52 34

0535 640 52 34 0384 212 85 12 0532 325 12 67

0388 233 68 64 0530 514 01 33

0452 234 27 69 0532 621 27 23

0452 233 51 31 0 532 273 5513

0546 627 02 06

0464 217 45 00 0544 458 00 53

532 29 28

0464 0544 470 14 43 0264 279 71 72 0533 241 05 19

0537 656 16 48

YETKİLİ SERVİSLER - AUTHORIZER SERVICES

112

ASAL BOBİNAJ ATÖL. İRFAN ASAL

SEÇKİN BOBİNAJ

113

ONUR ELEKTRİK MUSTAFA YALÇIN

114

115

BARBAROS MOTOR HÜSEYİN AKIN

DEMİR TEKNİK CEMALETTİN DEMİR

116

KOCA ELEKTRİK CENGİZ KOCA

117

ÇAŞKURLU ELEKTRİK

118

KARAKUŞ SULAMA POMPA MAK.

119

SAN.VE TİC.LTD.ŞTİ. HAZAR BOBİNAJ NAK. SAN.

120

ve DIŞ. TİC. LTD. ŞTİ.

121

ERTÜRK BOBİNAJ AHMET ERTÜRK

BAŞOĞLU BOBİNAJ

122

AKSİYON MÜHENDİSLİK

123

TEKNİK EL POMPA RAHİME BULANİK

124

125

GÖÇMEN BOBİNAJ

ÇERKEZKÖY BOBİNAJ HÜSEYİN

126

ARAS VE ORTAKLARI TEKNİK MOTOR SARIM VE

127

OTO ELEKTRİK ATÖLYESİ

129

BATMAN TİCARET HIRDAVAT

129

TRABZON MÜHENDİSLİK BOB. İBRAHİM SARI

EMTA POM.SON.MÜH.SER.VE MÜH.HİZ.İNŞ.HAF.TUR.NKL.MİM.

130

TİC.LTD.ŞTİ.

131

SERDAR BOBİNAJ SERDAR MIDIK

132

VAN ERTAN TEKNİK MÜH. LTD.

133

ÇEVİK BOBİNAJ ELEKTRİK

134

MAHİR BOBİNAJ MAHİR UCAK

AKTİF ISI DOĞALGAZ SİS. İNŞ. KIRT.

135

GIDA İTH. İHRC.SAN.TİC.LTD.ŞTİ.

136

AĞAN BOBİNAJ HASAN AĞAN

137

ERMAK TİCARET KENAN ÇUHAN

138

GÜNEŞ ELEKTRİK GÖKSEL GÜNEŞ

GENEL ELEK. END. MAK. SOĞ. NAK.

139

HİZM. SAN. TİC. LTD. ŞTİ.

NİHAT MELAYİM

ALİ & MEHMET

ÇAŞKURLU

MUSTAFA KARAKUŞ

ADNAN BUDAK

ALİ BAŞOĞUL

MURAT KÜÇÜK

HÜSEYİN TOMAR

ERDEM YILDIRIM OZAN GÜREL

TUGAY TÜRK

ALİ BATMAN

HAKAN YILDIZ

ŞTİ. İSHAK ERTAN

YASİN ÇEVİK

İBRAHİM ÇELİK

SAMİM ÖZTÜRK

ESKİ SAN. SİT. BARBOROS H. PAŞA CD. NO:24/C

ÖZGEN CD.NO:10 MERKEZ

ESAT TÜRKMEN CAD. GÜRSEL SOK. NO:11

YENİ MH. SİNOP CD. NO:165

KALEYAZISI MAH. AZAKLIOĞLU SOK.NO:3/1 KIZILIRMAK MAH. AHMET ÇUHADAROĞLU CAD. NO:6 YAHYA BEY MH. YAHYA BEY CD. NO:1/B

ŞAİR NABİ MH. 160. SK.GÜVEN İŞ MERKEZİ ALTI NO:6/A

ŞAH MH. CUMHURİYET CD. NO:10/12

ŞARAP FABRİKASI YOLU NO:26

HİSAR MH. KAMELYA SK. NO:16

CEMALİYE MAH. KÖMÜR PAZARI CAD.NO:32 FEVZİ PAŞA MH. FEVZİ PAŞA CD. NO:45 CUMHURİYET MH. SÜLEYMAN SIRRI

CD. NO:5/A

G.O.P MH. FEVZİ PAŞA CD. NO:54/B

YENİYURT MH. İ.KİPMAN 1. SK. NO:4

CUMHURİYET MH. AHMET YILDIRIM CD. NO:16/A

SANAYİ MAH. İŞ BANK. ARALIĞI KEÇECİOĞLU SOK.NO:5/A SANAYİ MAH. DEMİRKIRLAR İŞ

MERKEZİ B BLOK NO:82 İSLİCE MH. YILDIRIM BEYAZID CD. NO:54 İRFAN BAŞTUĞ CD. ESKİ ZERBANK NO:10

KIŞLA CD. ORDU EVİ ÖNÜ

SÜLEYMANBEY MAH. ARABACILAR SK. NO:33/B

MEDRESE MH. ŞEHİT BAHADIR FUAT BUHARLIOĞLU SK. ESER 7 APT N:33/1

BAHÇELİEVLER MH. SANTRAL CD. NO:8/D

MÜFTÜ MH. HAKKI CEBEK SK. CEBEKOĞLU İŞ HANI NO:26/A

İSTASYON MAH. TERMİNAL TESİSLERİ NO:4/6

ACILIK SAN. SİT. A3 BLOK NO:8

CANİK SAMSUN

ERFELEK

GERZE

MERKEZ

ZARA

MERKEZ

CİZRE

MERKEZ

HAYRABOLU

ÇORLU

ÇERKEZKÖY

ŞARKÖY

ÇERKEZKÖY

MERKEZ

BEŞİKDÜZÜ

ORTAHİSAR

DEĞİRMENDERE

MERKEZ

SK.

MERKEZ

ERCİŞ

MERKEZ

MERKEZ YOZGAT

SORGUN

KARADENİZ EREĞLİ

ÇAYCUMA

MERKEZ

SİİRT

SİNOP

SİVAS

ŞANLIURFA

ŞIRNAK

TEKİRDAĞ

TOKAT

TRABZON

UŞAK

VAN

YALOVA

YOZGAT

ZONGULDAK

0362 228 90 90 0533 276 53 66

0484 223 32 16 0542 640 32 50

0368 511 29 09 0542 592 43 02 0368 718 33 01

0542 840 14 72 0368 260 57 12 0542 471 99 77 0346 816 24 31 0544 662 22 16 0346 221 01 00 0532 226 31 26 0414 312 91 95 0542 408 13 13 0486 616 93 96 0544 616 93 96 0282 263 24 70 0542 692 62 53 0282 315 27 50 0542 458 28 57 0282 652 40 53 0542 836 66 80 0282 726 44 92 0532 670 88 08

0282 518 53 91 0535 363 30 24 0282 726 45 59

0539 585 85 74 0356 214 31 50

0530 876 85 74

68 65

0462 871 0532 796 30 73 0462 325 51 18 0537 467 34 61 0462 325 60 94

0530 560 97 60 0276 224 12 02 0537 772 49 72 0432 215 90 86 0544 881 97 97 0432 351 53 32 0530 342 95 65

0532 295 8948

0354 212 92 10 0533 658 46 95

0354 415 06 75 0542 526 00 84 0372 316 17 40 0532 366 47 68

615 19 73

0372 0532 357 39 58

0372 265 41 81 0535 884 44 77

(susuz) çalıştırılması

Trifaze model pompaların kumanda panosuz çalıştırılması,

motor

When the pump runs without control panel on three phase models,

responsible

Sumak SBRM18/2-P, SBRM15/2, SBRM18/2, SBRT20/2, SBRT20/2-P Introduction And User's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
