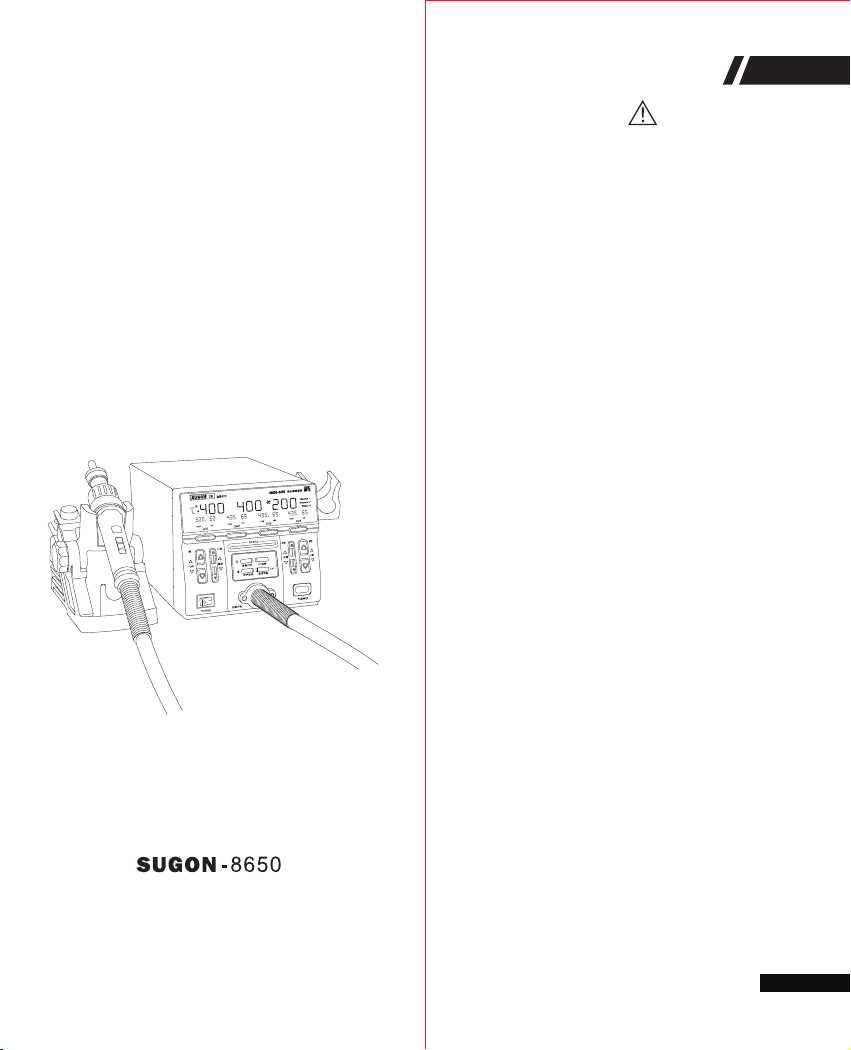

Stacja lutownicza
Sugon 8650
Instrukcja obsługi

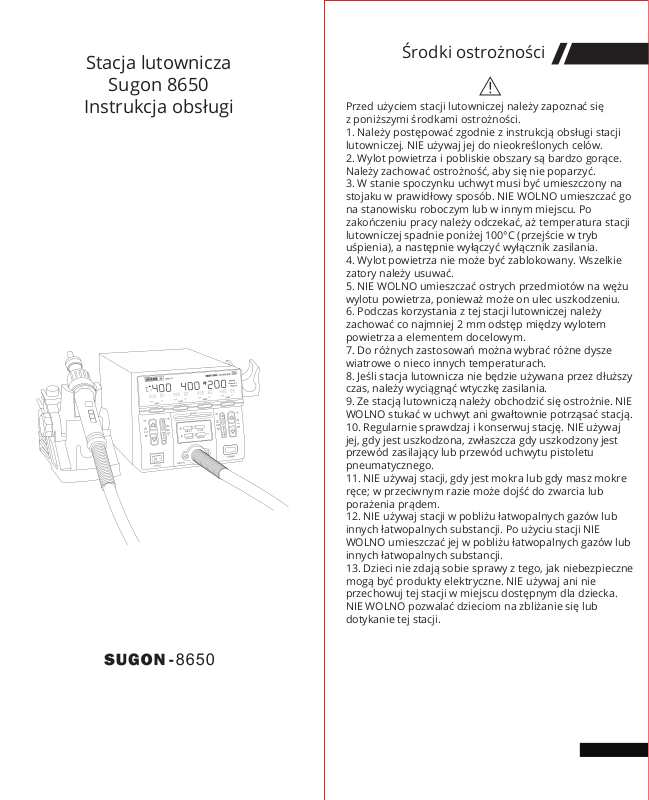

Środki ostrożności
Przed użyciem stacji lutowniczej należy zapoznać się
z poniższymi środkami ostrożności.
1. Należy postępować zgodnie z instrukcją obsługi stacji
lutowniczej. NIE używaj jej do nieokreślonych celów.
2. Wylot powietrza i pobliskie obszary są bardzo gorące.
Należy zachować ostrożność, aby się nie poparzyć.
3. W stanie spoczynku uchwyt musi być umieszczony na
stojaku w prawidłowy sposób. NIE WOLNO umieszczać go
na stanowisku roboczym lub w innym miejscu. Po
zakończeniu pracy należy odczekać, aż temperatura stacji
lutowniczej spadnie poniżej 100°C (przejście w tryb
uśpienia), a następnie wyłączyć wyłącznik zasilania.
4. Wylot powietrza nie może być zablokowany. Wszelkie
zatory należy usuwać.
5. NIE WOLNO umieszczać ostrych przedmiotów na wężu
wylotu powietrza, ponieważ może on ulec uszkodzeniu.
6. Podczas korzystania z tej stacji lutowniczej należy
zachować co najmniej 2 mm odstęp między wylotem
powietrza a elementem docelowym.
7. Do różnych zastosowań można wybrać różne dysze
wiatrowe o nieco innych temperaturach.
8. Jeśli stacja lutownicza nie będzie używana przez dłuższy
czas, należy wyciągnąć wtyczkę zasilania.
9. Ze stacją lutowniczą należy obchodzić się ostrożnie. NIE
WOLNO stukać w uchwyt ani gwałtownie potrząsać stacją.
10. Regularnie sprawdzaj i konserwuj stację. NIE używaj
jej, gdy jest uszkodzona, zwłaszcza gdy uszkodzony jest
przewód zasilający lub przewód uchwytu pistoletu
pneumatycznego.
11. NIE używaj stacji, gdy jest mokra lub gdy masz mokre
ręce; w przeciwnym razie może dojść do zwarcia lub
porażenia prądem.
12. NIE używaj stacji w pobliżu łatwopalnych gazów lub
innych łatwopalnych substancji. Po użyciu stacji NIE
WOLNO umieszczać jej w pobliżu łatwopalnych gazów lub
innych łatwopalnych substancji.
13. Dzieci nie zdają sobie sprawy z tego, jak niebezpieczne
mogą być produkty elektryczne. NIE używaj ani nie
przechowuj tej stacji w miejscu dostępnym dla dziecka.
NIE WOLNO pozwalać dzieciom na zbliżanie się lub
dotykanie tej stacji.
Page 2
Cechy produktu
Parametry produktu
1. Zarówno uchwyt, jak i host mają cztery kanały robocze
kanały CH1, CH2, CH3 i CH4, które mogą być ustawić
i zapisać objętość powietrza i temperaturę dla dla
każdego kanału.
2. Trzy metody ogrzewania
3. Jest łatwy w obsłudze w czasie rzeczywistym,
kontrolowany przez przełącznik magnetyczny, a uchwyt
jest umieszczony na ramie uchwytu, który ma przejść
w stan uśpienia.
4. Z automatyczną funkcją uśpienia, parametry można
ustawić w stanie uśpienia.
5. Czujnik ma obwód zamknięty, a regulacja temperatury
jest wyzwalana przez przejście przez zero
mikrokomputera. Moc jest duża, temperatura szybko
rośnie, a temperatura jest wysoka.
Regulacja jest wygodna, dokładna i stabilna i nie ma na
nią wpływu objętość powietrza.
6. Zastosowano bezszczotkowy wentylator wirowy,
objętość powietrza jest regulowana, a zakres jest duży, co
może być wykorzystywane do różnych celów.
7. System jest wyposażony w funkcję automatycznego
chłodzenia dużą ilością powietrza, aby przedłużyć
żywotność elementu grzejnego i chronić uchwyt
gorącego powietrza.

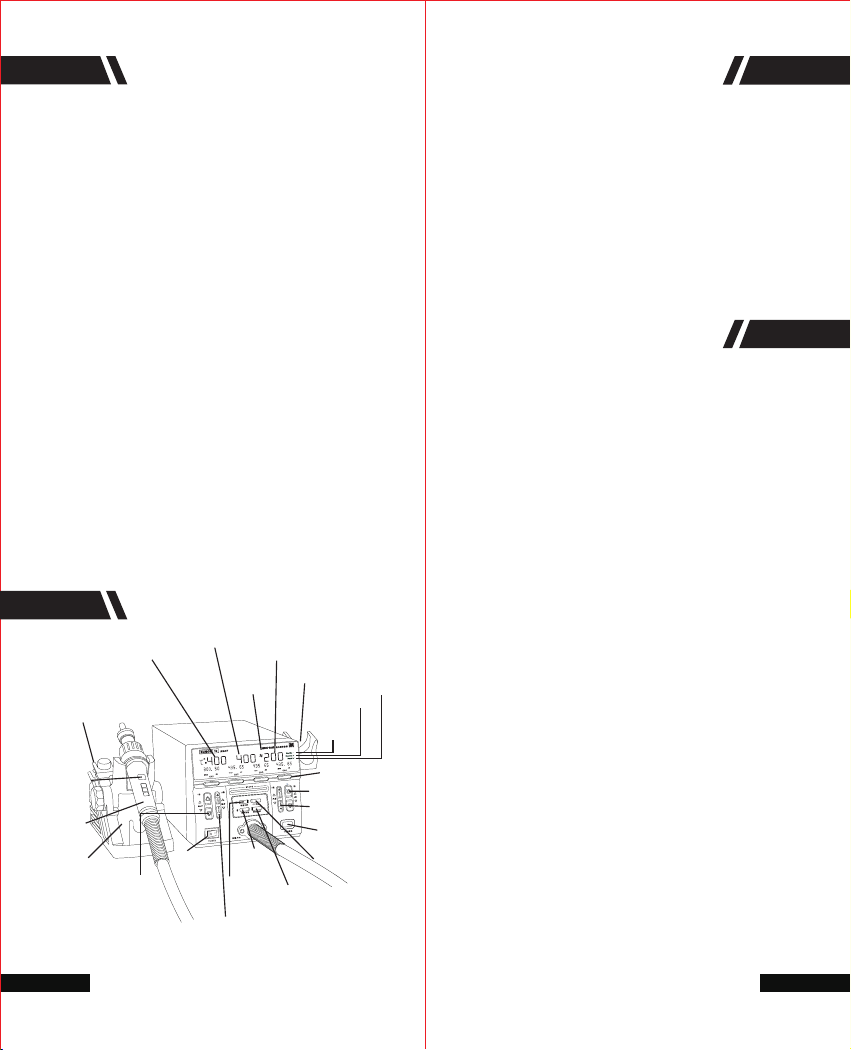

Wygląd produktu
Aktualna temperatura
chłodzenia
Przełącznik
chłodzenia
Przycisk
regulacji objętości
Przycisk zmiany
temperatury o 10°
Wskaźnik objętości powietrza
Uchwyt do pistoletu
pneumatycznego
Ikona
Przycisk
trybu
precyzyjnego
Przycisk pamięci
przechowywania
Podwójna objętość powietrza
Pięciokrotne zwiększenie
objętości powietrza
Przełącznik trzech
Przycisk
trybów
Przełączanie C°/F°
Tryb kalibracji
temperatury
Tryb wysokiej prędkości
Przycisk trybu
szybkiego
Skrzynka przyłączeniowa
dyszy powietrza
Przycisk
pamięci
uchwytu
Uchwyt
Duży wspornik uchwytu
Przycisk zmiany
temperatury o 1°
Ustawiona
temperatura
Moc: 1300 W
Zasilanie: AC110V 50HZ/60HZ
AC220V 50HZ/60HZ
Zakres temperatur: 100°C-500°C (212°F-932°F)
Rozmiar skrzynki wewnętrznej: 399*336*264 (mm)
Zakres biegów objętości powietrza: 1-200
Zastosowanie
1. Nadaje się do demontażu i lutowania różnych
komponentów, takich jak: SOIC, CHIP, QFP,
PLCC,BGA, itp.
2. Nadaje się do obkurczania termicznego,
suszenia, usuwania farby, destykacji, rozmrażania,
podgrzewania, dezynfekcji, spawania klejem itp.
3. Objętość powietrza jest regulowana, co jest
odpowiednie w sytuacjach wymagających małej
objętości powietrza i dużej objętości powietrza.
4. Nadaje się do bezołowiowego rozlutowywania
gorącym powietrzem.
5. Super duża pompa powietrza, objętość
powietrza wynosi aż 200 wyjściowych, co pozwala
na pracę w szerszym zakresie i może być szybciej
zdemontowana w obliczu urządzeń uziemiających,
takich jak osłony ekranujące.
Page 3
Ustawienia temperatury
i ustawienia objętości
powietrza
Ustawienia temperatury
i ustawienia objętości
powietrza
5.1 Ustawienie temperatury
Zwiększenie temperatury: Naciśnij przycisk „TEMP
bezpośrednio jeden raz, ustawiona temperatura
wzrośnie o 1°C, a okno wyświetlania parametrów
temperatury wyświetli ustawioną temperaturę; jeśli
naciśniesz przycisk «TEMP ” jeden raz przez co
najmniej jedną sekundę, ustawiona temperatura
gwałtownie wzrośnie. Zwolnij przycisk „TEMP ”, gdy
temperatura osiągnie żądaną wartość.
Po jednokrotnym naciśnięciu przycisku „TEMP 10X
ustawiona temperatura wzrośnie o 10°C; po
naciśnięciu przycisku „TEMP 10X przez co najmniej
jedną sekundę ustawiona temperatura będzie
szybko wzrastać w tempie 10°C za każdym razem, aż
do osiągnięcia żądanego ustawienia.
Zmniejszanie temperatury: Naciśnij przycisk „TEMP
bezpośrednio jeden raz, ustawiona temperatura
spadnie o 1°C, a okno wyświetlania parametrów
temperatury wyświetli ustawioną temperaturę; jeśli
naciśniesz przycisk «TEMP ” jeden raz przez co
najmniej jedną sekundę, ustawiona temperatura
gwałtownie spadnie. Zwolnij przycisk „TEMP ”, gdy
temperatura osiągnie żądaną wartość.
Po jednokrotnym naciśnięciu przycisku „TEMP 10X
ustawiona temperatura spadnie o 10°C; po
naciśnięciu przycisku „TEMP 10X przez co najmniej
jedną sekundę ustawiona temperatura będzie
szybko spadać w tempie 10°C za każdym razem, aż
do osiągnięcia żądanego ustawienia.
5.2 Ustawienie biegu objętości powietrza
Zwiększanie objętości powietrza: bezpośrednio
naciśnij przycisk „AIR ” 1X jeden raz, aby zwiększyć
ustawioną objętość powietrza o jeden bieg.
W oknie wyświetlania parametrów objętości
powietrza pojawi się ustawiony bieg objętości
powietrza; naciśnij i przytrzymaj podwójny przycisk
„AIR » przez co najmniej jedną sekundę, bieg
objętości powietrza gwałtownie wzrośnie, a
następnie zwolnij przycisk «AIR() ” po osiągnięciu
żądanego biegu.
Bezpośrednie jednokrotne naciśnięcie przycisku „AIR
” 5X zwiększy ustawioną objętość powietrza o 5
poziomów, a okno wyświetlania parametrów
objętości powietrza wyświetli ustawiony poziom
objętości powietrza; jeśli naciśniesz przycisk „AIR 5X
przez co najmniej jedną sekundę, objętość
powietrza wzrośnie do żądanego biegu ustawień.
Zmniejszanie objętości powietrza: naciśnij bezpośrednio przycisk „AIR”
1X, ustawiona objętość powietrza zostanie
zmniejszona o jeden poziom, a okno wyświetlania
parametru objętości powietrza zostanie wyświetlony
ustawiony poziom objętości powietrza; jeśli przycisk
„AIR” 1X zostanie naciśnięty przez co najmniej jedną
sekundę, ustawiony poziom głośności powietrza
zostanie ustawiony. i zwolnić przycisk „AIR” po
osiągnięciu żądanego ustawionego biegu.
Zmniejszanie objętości powietrza: naciśnij
bezpośrednio przycisk „AIR” 5X, ustawiona objętość
powietrza zmniejszy się o ustawiona objętość
powietrza zmniejszy się o jeden poziom, a zostanie
wyświetlony ustawiony poziom objętości powietrza;
jeśli naciśnięcie przycisku „AIR” 5X przez co najmniej
jedną sekundę, ustawiona objętość powietrza
zmniejszy się jednokrotnie.
Zasady obsługi
Uwaga: Po rozpakowaniu należy sprawdzić, czy nie
brakuje żadnych części lub czy nie są one
uszkodzone.
Prosimy o natychmiastowy kontakt z naszą firmą
lub dystrybutorem.
1. Umieść urządzenie na płaskim stole roboczym,
wybierz wymaganą dyszę i zainstaluj ją, spróbuj
użyć dyszy o dużej średnicy. Następnie oprzyj
uchwyt na podstawce.
2. Podłącz przewód zasilający i włącz przełącznik
zasilania.
3. Zdejmij uchwyt z ramy pistoletu
pneumatycznego, system przejdzie do normalnego
stanu roboczego, a temperatura będzie stabilna,
okno temperatury wyświetli „temperaturę
docelową” i „temperaturę rzeczywistą”.
Page 4

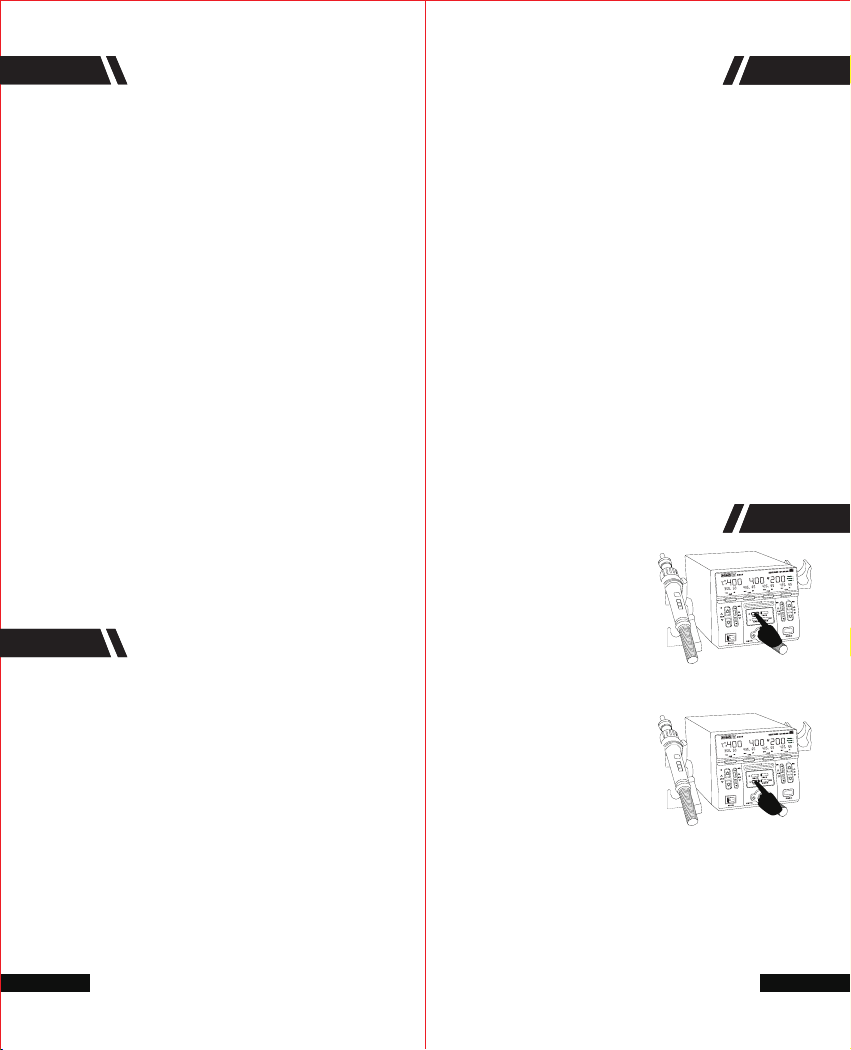

Zasady obsługi
Tryb uśpienia
4. Przycisk pamięci
zapisywanie:
Po ustawieniu wartości parametru wybierz żądaną
wartość w „CH1”, „CH2” i „CH3”. żądaną wartość w „CH1”,
„CH2” i „CH3”. musi zostać ustawiony. Naciśnij
i przytrzymaj przycisk „CH1”, aby zapisać zmodyfikowane
dane w kanale „CH1”. Podobnie, długie naciśnięcie „CH2”
„CH3” spowoduje zapisanie danych. są kanały „CH2”
i „CH3”. (Ustawienia są takie same)
wywołanie:
Gdy trzeba przywołać dane z pamięci, wystarczy
nacisnąć raz (krócej niż 1 sekundę) „CH1”, aby przywołać
zapisane dane, i nacisnąć „CH2” lub „CH3”, aby przywołać
zapisane dane (ustawienia wywoływania uchwytu są
takie same).
5. Po zakończeniu pracy uchwyt należy umieścić na
ramie uchwytu, a stacja rozlutowująca automatycznie
przejdzie w tryb chłodzenia zimnym powietrzem
elementu grzejnego, gdy temperatura jest niższa niż
100°C rozlutuje się i przejdzie w stan uśpienia.
6. Jeśli urządzenie nie będzie używane przez dłuższy
czas, należy wyłączyć przełącznik zasilania.
Opis symboli
8.1 Przejście w stan uśpienia
1. Prawidłowo umieść uchwyt na ramie uchwytu,
a system automatycznie przejdzie w tryb
chłodzenia.
Gdy wyświetlana temperatura jest niższa niż 100°C,
urządzenie natychmiast przejdzie w stan uśpienia.
2. Gdy stacja lutownicza przejdzie w stan uśpienia,
w oknie wyświetlany jest komunikat „spadek
temperatury”; Po przejściu stacji lutowniczej w stan
uśpienia, okno wyświetla „___”.
8.2 Wyjście z trybu uśpienia
1.Jeśli uchwyt jest umieszczony na ramie uchwytu
prawidłowo, nie można wybudzić urządzenia.
2. Po zdjęciu uchwytu z ramki z ramki uchwytu,
urządzenie natychmiast przechodzi w stan pracy.
Zasady obsługi
Przełącznik dźwięku: uważasz,
że dźwięk przycisku , jest zbyt
głośny i chcesz go wyłączyć?
Naciśnij i przytrzymaj przycisk
włączania/wyłączania dźwięku
przez trzy sekundy, aby go
włączyć/wyłączyć.
1.Jeśli wyświetlany jest komunikat "EAP", oznacza
to, że wystąpił problem z elementem grzejnym
stacji lutowniczej i należy go wykryć.
2.Jeśli wyświetlany jest komunikat "HEA", oznacza
to, że wystąpił problem z czujnikiem stacji
lutowniczej i należy go sprawdzić.
3. Wyświetlenie „FAN” oznacza, że wentylator jest
uszkodzony i należy sprawdzić wentylator
i powiązane części.
Ustawienie objętości zimnego
powietrza. (ilość powietrza
używana przez przycisk
zimnego powietrza na
uchwycie): Naciśnij
i przytrzymaj przycisk
ustawiania głośności zimnego
powietrza przez trzy sekundy,
aby przejść do stanu
ustawień, a następnie naciśnij
przycisk regulacji głośności
powietrza (1x), aby ustawić,
i naciśnij przycisk ustawień
jeden raz, aby zapisać i wyjść.
Page 5

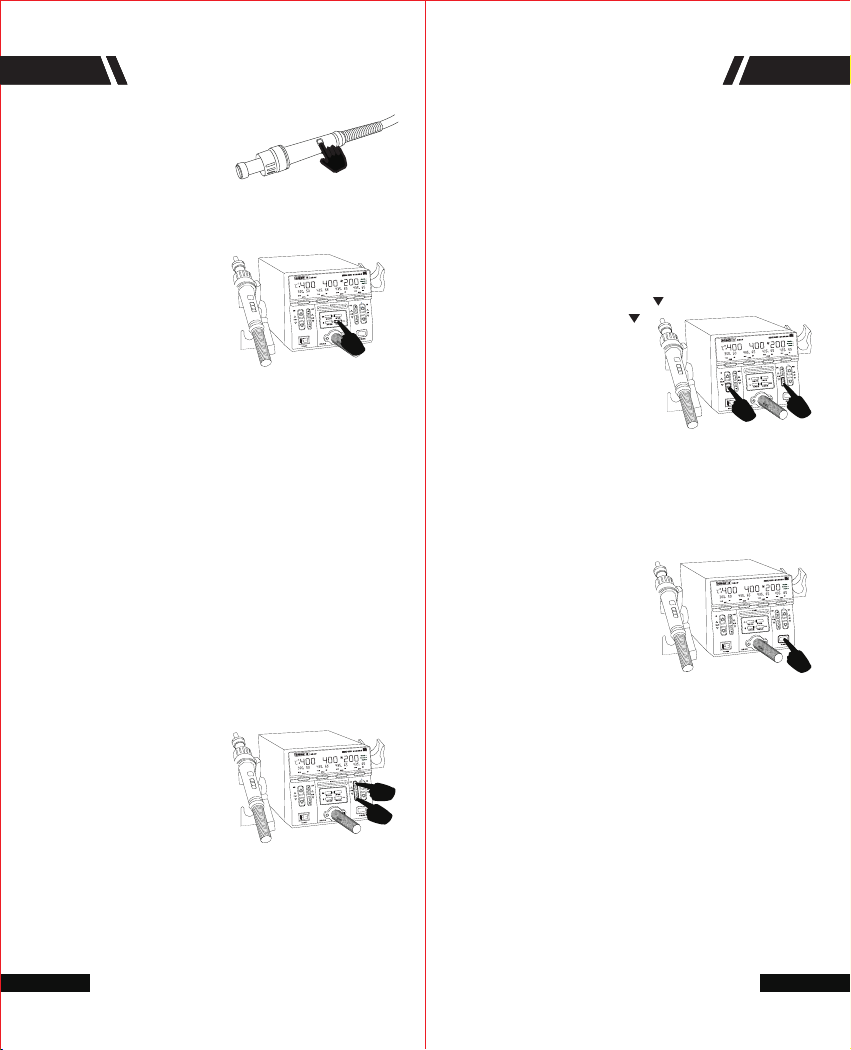

Zasady obsługi
Zasady obsługi
Naciśnij i przytrzymaj
przycisk chłodnego
powietrza przez 3 sekundy,
aby wyłączyć/włączyć
wszystkie funkcje przycisków
uchwytu z wyjątkiem
chłodnego powietrza.
Kalibracja temperatury:
Do kalibracji temperatury
należy użyć testera
temperatury tester do
testowania temperatury
(należy użyć specjalnego
pistoletu powietrznego),
a następnie naciśnij i
przytrzymaj przycisk kalibracji
przez trzy sekundy aby
przejść do stanu ustawień,
a następnie nacisnąć przycisk
(x1), aby zwiększyć lub
zmniejszyć temperaturę
Niższa, zakres zakres wynosi:
plus lub minus 99 stopni, po
ustawieniu naciśnij przycisk
przycisk kalibracji, aby
zapisać i wyjść, jeśli nie nie
masz specjalnego testera,
możesz można również
dostosować go według do
swoich odczuć, jeśli czujesz
jest łatwy w użyciu, jeśli
regulacja jest niechlujna,
skalibruj temperaturę
Wartość można przywrócić
do 0.
Objętość powietrza w trybie
uśpienia, chcesz zwiększyć
objętość zimnego powietrza
w trybie uśpienia?
Wystarczy nacisnąć
i przytrzymać dwa przyciski
regulacji głośności powietrza
x5 w górę i w dół przez trzy
sekundy, aby przejść do
interfejsu ustawień.
Po wejściu użyj przycisku objętości powietrza jeden
raz, aby ustawić, a następnie naciśnij i przytrzymaj
dwa przyciski regulacji w górę i w dół x5 przez jedną
sekundę, aby zapisać i wyjść, ale pamiętaj: im większa
objętość powietrza, tym krótszy czas chłodzenia, ale
hałas nawiewu wzrośnie, a im niższa objętość
powietrza, tym dłuższy czas chłodzenia i mniejszy
hałas nawiewu.
Jednocześnie przytrzymaj
przycisk spadku temperatury
(1X) i objętości powietrza
(1X), aby zablokować/
odblokować przycisk. Po
zablokowaniu ustawienia,
dane z czterech przycisków
pamięci na uchwycie i hoście
mogą być używane
normalnie, ale nie mogą być
zapisywane w celu zmiany
danych.
Wybór i korzystanie z trzech
trybów:
1. Tryb „delikatny” (tryb
dokładny) w tym trybie
prędkość nagrzewania
będzie wolniejsza, a
temperatura nie wzrośnie,
co jest odpowiednie do
precyzyjnej kontroli
temperatury.
2. Tryb ogólny (tryb szybki)
W pierwszym trybie
temperatura nieznacznie
wzrośnie i szybko powróci
do ustawionej temperatury,
co jest odpowiednie dla
większości scen.
3. Tryb szybki. Ten tryb jest
odpowiedni dla scen
wymagających wysokiej
wydajności i spełnia
potrzeby użytkowników.
Przyspieszy on o 80-100
stopni (w zależności od
temperatury). Wraz z
poprawą wydajności płyty
cyrkulacyjnej w wysokich
temperaturach, tryb
wysokiej prędkości jest
coraz częściej wykorzystywany w scenariuszach
wymagających wysokiej
wydajności.
Page 6
Wymiana uchwytu
Uwaga: Uchwyt zmieniarki należy wymienić po ostygnięciu
i wyłączeniu zasilania.
1. Otwórz obudowę ochronną i zdejmij ją za pomocą
dołączonego śrubokręta sześciokątnego (Zdjęcie 1).
2. Powoli i delikatnie wyciągnij uchwyt (zdjęcie 2).
3. Wyjmij nowy uchwyt i włóż go (uwaga: ten ze strzałką
jest z przodu).
4. Ponownie zainstaluj śruby i obudowę ochronną�

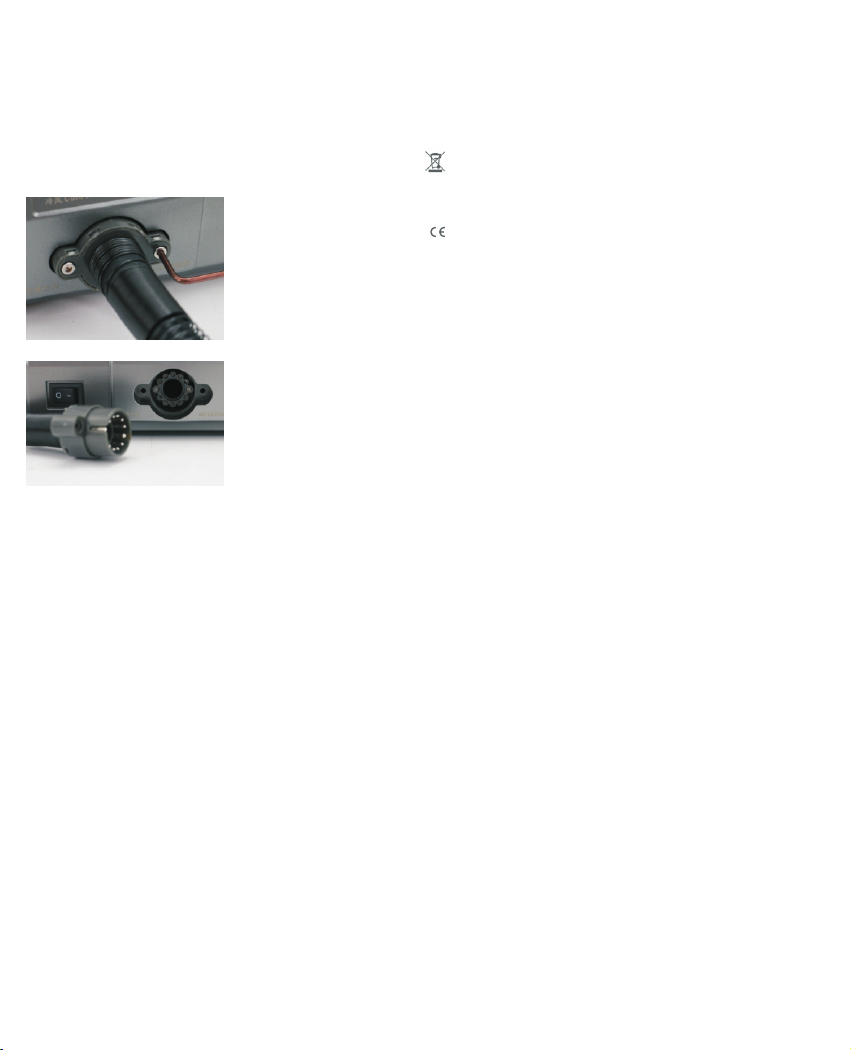

zdjęcie 1
zdjęcie 2
Producent: KAISI INTERNATIONAL TRADING
LIMITED
Adres：Unit 04-05, 16th Floor, The Broadway
No. 54-62 Lockhart Road, Wanchai, Hong Kong
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE),
dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i
ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez
producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie
internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we
własnym zakresie lub przez wyspecjalizowane punkty
serwisowe na koszt i w zakresie użytkownika.
W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień
oceniać odmienność stanu fizycznego produktu od
fizycznie nowego produktu. W przypadku wykrycia lub
stwierdzenia jakiejkolwiek odmienności należy pilnie
podjąć kroki konserwacyjne (czyszczenie) lub serwisowe.
Brak poprawnej konserwacji (czyszczenia) i reakcji
w chwili wykrycia stanu odmienności może doprowadzić
do trwałego uszkodzenia produktu. Gwarant nie ponosi
odpowiedzialności za uszkodzenia wynikające
z zaniedbania.
Importer:
INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. +48 533 234 303
[email protected]
www.innpro.pl
Page 7
Ostrzeżenia i informacje dotyczące bezpieczeństwa
Wszelkie informacje dotyczące obsługi urządzenia znajdują się w instrukcji obsługi. Zanim zaczniesz z niego korzystać,
zapoznaj się z jej treścią i stosuj się do zawartych w niej wskazówek.
Przed użyciem zapoznaj się również z poniższymi informacjami:
Ostrzeżenia dotyczące użytkowania
Bezpieczeństwo termiczne:
Lutownica rozgrzewa się do bardzo wysokich temperatur – unikaj bezpośredniego kontaktu z grotem oraz metalowymi
elementami narzędzia podczas pracy.
Po zakończeniu pracy pozostaw lutownicę do całkowitego ostygnięcia, zanim ją schowasz lub oczyścisz.
Korzystaj z dedykowanej podstawki lub uchwytu, aby uniknąć przypadkowego kontaktu z gorącym grotem.
Bezpieczeństwo elektryczne:
Podłącz lutownicę wyłącznie do gniazdka o właściwych parametrach elektrycznych zgodnych z instrukcją producenta.
Nie używaj urządzenia z uszkodzonym przewodem zasilającym ani w wilgotnych warunkach, aby uniknąć ryzyka porażenia
prądem.
Ochrona zdrowia:
Lutowanie może powodować emisję szkodliwych oparów, szczególnie w zamkniętych pomieszczeniach. Zawsze pracuj w
dobrze wentylowanym miejscu lub używaj odciągu oparów.
Unikaj wdychania oparów lutowniczych i korzystaj z masek ochronnych, jeśli to możliwe.
Bezpieczeństwo dzieci:
Lutownice i akcesoria do lutowania powinny być przechowywane poza zasięgiem dzieci. Nie pozwalaj dzieciom na
samodzielne używanie lutownicy.
Ochrona przed zwarciem:
Upewnij się, że elementy lutowane są odłączone od źródła zasilania, aby uniknąć zwarcia lub uszkodzenia podzespołów
elektronicznych.
Przed przystąpieniem do pracy sprawdź, czy grot lutownicy jest czysty i w dobrym stanie technicznym.
Informacje dotyczące prawidłowego użytkowania
Przygotowanie do pracy:
Przed rozpoczęciem pracy dokładnie zapoznaj się z instrukcją obsługi lutownicy.
Wybierz odpowiednie ustawienie temperatury w zależności od rodzaju lutowanych elementów i używanej cyny.
Konserwacja i czyszczenie:
Regularnie czyść grot lutownicy za pomocą dedykowanych czyścików lub gąbek, aby zapewnić jego długą żywotność i
precyzję pracy.
Sprawdzaj stan urządzenia – zużyte groty lub uszkodzone przewody należy wymienić na nowe.
Przechowywanie:
Po ostygnięciu przechowuj lutownicę w suchym miejscu, zabezpieczając ją przed kurzem i uszkodzeniami mechanicznymi.
Unikaj przechowywania urządzenia w wilgotnych warunkach, aby zapobiec korozji elementów metalowych.
Bezpieczne używanie akcesoriów:
Używaj wyłącznie oryginalnych grotów i akcesoriów kompatybilnych z Twoją lutownicą, aby zapewnić optymalne działanie
urządzenia.
W przypadku stacji lutowniczych regularnie sprawdzaj ustawienia temperatury oraz działanie systemu odciągu oparów,
jeśli jest dostępny.
Dodatkowe środki ostrożności
Ochrona środowiska:
Zużyte elementy lutownicze oraz resztki cyny należy utylizować zgodnie z przepisami dotyczącymi elektroodpadów i
substancji chemicznych.
Unikaj wylewania płynnych pozostałości po lutowaniu do kanalizacji – mogą zawierać szkodliwe substancje.
Ochrona sprzętu elektronicznego:
Przed przystąpieniem do lutowania zawsze odłącz lutowane urządzenia od zasilania i upewnij się, że powierzchnie są czyste
i wolne od wilgoci.
Loading...
