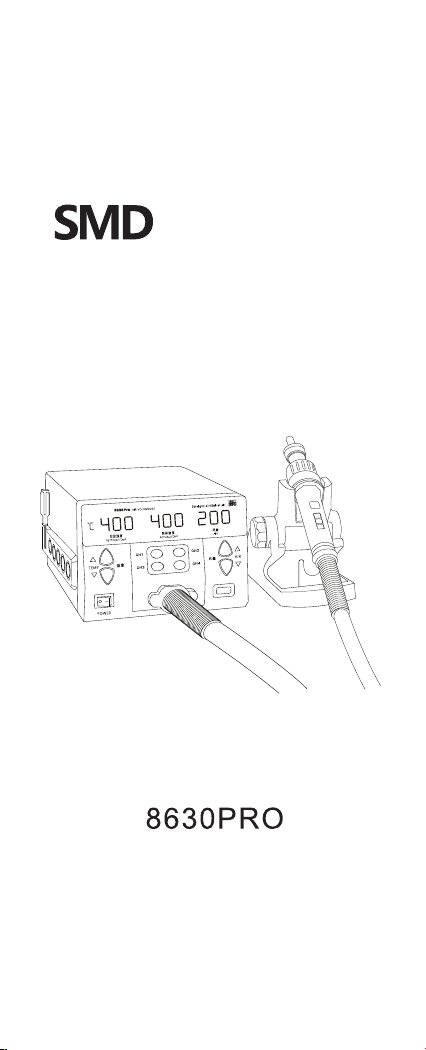

Stacja lutownicza Sugon
8630 Pro
Instrukcja obsługi
Page 2
Środki ostrożności
Przed rozpoczęciem korzystania z tej stacji lutowniczej należy zapoznać się z poniższymi środkami
ostrożności.
1. Należy postępować zgodnie z instrukcją obsługi
stacji lutowniczej. Nie używaj jej do nieokreślonych
celów.
2. Wylot powietrza i pobliskie elementy są bardzo
gorące. Należy zachować ostrożność, aby się nie
poparzyć.
3. W stanie spoczynku uchwyt musi być umieszczony
na stojaku w prawidłowy sposób. Nie wolno
umieszczać go na stanowisku roboczym ani w innym
miejscu. Po zakończeniu pracy należy odczekać, aż
temperatura stacji lutowniczej spadnie poniżej 100°C
(przejście w tryb uśpienia), a następnie wyłączyć
wyłącznik zasilania.
4. Wylot powietrza nie może być zablokowany.
Wszelkie zatory należy usuwać.
5. Nie należy umieszczać ostrych przedmiotów na
wężu wylotu powietrza, ponieważ może to spowodować jego uszkodzenie.
6. Podczas korzystania z tej stacji lutowniczej należy
zachować co najmniej 2 mm odstęp między wylotem
powietrza a elementem docelowym.
7. Do różnych zastosowań można wybrać różne dysze
temperatury można wybrać dla różnych zastosowań.
zastosowań.
8. Jeśli stacja lutownicza nie będzie używana przez
dłuższy czas, należy wyciągnąć wtyczkę zasilania.
9. Ze stacją lutowniczą należy obchodzić się ostrożnie.
Nie nie stukaj w uchwyt ani nie potrząsaj gwałtownie
stacją.
10. Należy regularnie sprawdzać i konserwować
stację. Nie wolno używać jej, jeśli jest uszkodzona,
zwłaszcza jeśli przewód zasilający lub przewód
uchwytu pistoletu jest uszkodzony.
11. Nie używaj stacji, gdy jest mokra lub gdy masz
mokre ręce, w przeciwnym razie może dojść do
zwarcia lub porażenia prądem.
Page 3
Środki ostrożności
12. NIE używaj tej stacji w pobliżu łatwopalnych
gazów lub innych łatwopalnych substancji. Po użyciu
stacji NIE WOLNO umieszczać jej w pobliżu
łatwopalnych gazów lub innych łatwopalnych
substancji.
13. Powierzchnia ściany, sufit, podłoga, belka łukowa
i inne miejsca mogą zawierać substancje łatwopalne.
Podczas pracy w takich miejscach należy w miarę
możliwości przesuwać uchwyt do lutowania gorącym
powietrzem w przód i w tył. Pozostawienie uchwytu
w danym miejscu może spowodować zapłon
substancji łatwopalnych znajdujących się w pobliżu
tego miejsca.
14. Dzieci nie zdają sobie sprawy z tego, jak
niebezpieczne mogą być produkty elektryczne. NIE
używaj ani nie przechowuj w miejscu dostępnym dla
dzieci. NIE WOLNO pozwalać dziecku na zbliżanie się
lub dotykanie tej stacji.
Cechy produktu
1. Posiada CH1, CH2, CH3 trzy kanały robocze, a każdy
kanał można ustawić na ilość powietrza i temperaturę.
2. Z wieloma funkcjami zabezpieczającymi i kluczowymi
funkcjami.
3. Aby ułatwić obsługę w czasie rzeczywistym, dźwignia
sterująca przełącznikiem magnetycznym jest umieszczona w uchwycie uchwytu natychmiast w stanie hibernacji.
4. Z funkcją automatycznego uśpienia, w stanie uśpienia
można ustawić parametry.
5. Czujnik zamkniętej pętli, mikrokomputer zero
wyzwalania kontroli temperatury, moc, ogrzewanie
szybko, łatwo i precyzyjnie dostosować temperaturę
stabilny, wolny od wpływu wiatru.
6. Bezszczotkowe wentylatory Vortex, regulowany
przepływ powietrza, szeroki zakres, możliwość dostosowania do różnych zastosowań.
7. System posiada funkcję automatycznego chłodzenia
wydajności wiatru, przedłuża żywotność elementu
grzejnego i chroni uchwyt gorącego powietrza.
8. Funkcja wyświetlania rzeczywistej temperatury°C/°F.
9. Produkt posiada funkcję kalibracji temperatury.
Page 4
Parametry produktu
Moc: 1300 W
Zasilanie sieciowe: AC 110V /220V 50/60HZ
Zakres temperatur: 100°C-500°C 212°F-932°F
Zakres objętości powietrza: 1-200 poziomów
Rozmiar: 188 *245 *135 mm
Waga: 3,65 kg
Wygląd produktu

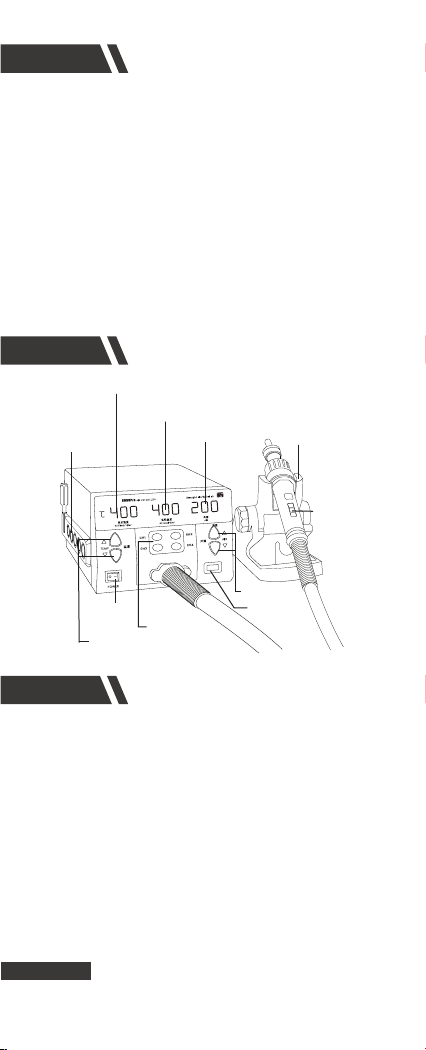

Wyświetlanie rzeczywistej temperatury
Silikonowy pasek do
przechowywania
Przełącznik
Przycisk ustawiania temperatury
Wyświetlacz objętości
powietrza
Przycisk
pamięci
Wspornik TJ-251
Przycisk objętości powietrza
Przycisk
funkcyjny
Przycisk pamięci
uchwytu
Zastosowanie
1. Nadaje się do demontażu i lutowania różnych
komponentów, takich jak SOIC, CHIP, QFP, PLCC i BGA
itp.
2. Nadaje się do obróbki termokurczliwej, wypalania,
usuwania farby, kleju, odmrażania, podgrzewania,
sterylizacji, lutowania tworzyw sztucznych itp.
3. Regulowana objętość powietrza rozszerza zakres
zastosowań do aplikacji wymagających małej lub dużej
objętości powietrza.
4. Nadaje się do bezołowiowego lutowania gorącym
powietrzem.
Page 5
Ustawienia temperatury
i ustawienia objętości
powietrza
Ustawienie temperatury
Zwiększenie temperatury: jednokrotne naciśnięcie
przycisku spowoduje zwiększenie ustawionej
temperatury o 1°C. Wyświetlacz temperatury pokaże
ustawioną temperaturę; jeśli przycisk zostanie
naciśnięty przez co najmniej jedną sekundę,
ustawiona temperatura będzie szybko rosnąć do
momentu zwolnienia przycisku po osiągnięciu
temperatury docelowej.
Obniżanie temperatury: jednokrotne naciśnięcie
przycisku spowoduje obniżenie ustawionej
temperatury o 1°C. Wyświetlacz temperatury pokaże
ustawioną temperaturę; jeśli naciśnięty zostanie
przycisk przez co najmniej jedną sekundę,
ustawiona temperatura będzie szybko spadać do
momentu zwolnienia przycisku po osiągnięciu
temperatury docelowej.
Ustawienie nawiewu
Zwiększenie nawiewu: jednokrotne naciśnięcie
przycisku spowoduje zwiększenie ustawionej
temperatury o jeden zakres. Wyświetlacz nawiewu
pokaże ustawiony nawiew; jeśli przycisk zostanie
naciśnięty przez co najmniej jedną sekundę,
ustawiony nawiew będzie szybko rosnąć do momentu
zwolnienia przycisku po osiągnięciu docelowego
parametru nawiewu.
Obniżanie nawiewu: jednokrotne naciśnięcie
przycisku spowoduje obniżenie ustawionego
parametru nawiewu o zakres. Wyświetlacz nawiewu
pokaże ustawiony nawiew; jeśli naciśnięty zostanie
przycisk przez co najmniej jedną sekundę,
ustawiony parametr nawiewu będzie szybko spadać
do momentu zwolnienia przycisku po osiągnięciu
docelowego parametru nawiewu.
Page 6
Zasady obsługi

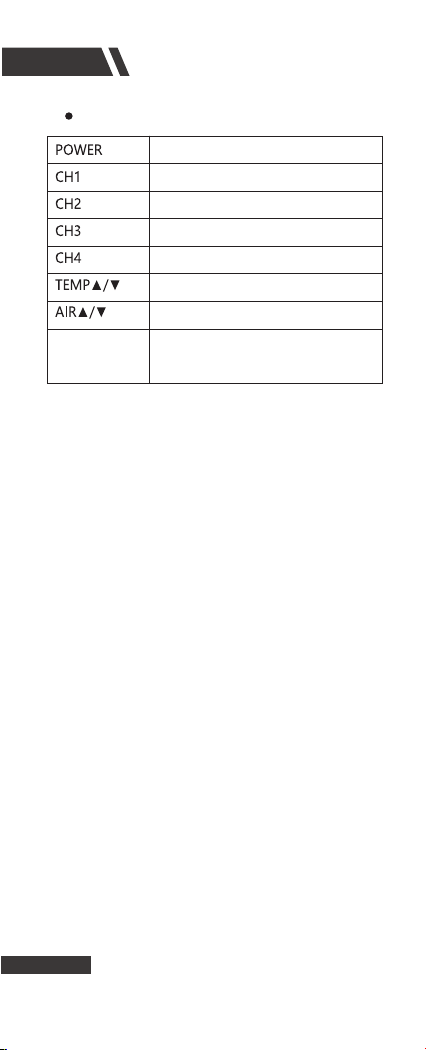

Opis przycisków
Urządzenie wejdzie na kanał roboczy CH1
Urządzenie wejdzie na kanał roboczy CH2
Urządzenie wejdzie na kanał roboczy CH3
Urządzenie wejdzie na kanał roboczy CH4
Regulacja temperatury
Regulacja objętości powietrza
Przyciski
wielofunkcyjne
Uwaga: Po rozpakowaniu należy sprawdzić, czy nie
brakuje żadnych części lub czy nie są one
uszkodzone.
Prosimy o natychmiastowy kontakt z naszą firmą
lub dystrybutorem.
1. Umieść urządzenie na płaskim stole roboczym,
wybierz wymaganą dyszę i zainstaluj ją, spróbuj
użyć dyszy o dużej średnicy. Następnie oprzyj
uchwyt na podstawce.
2. Podłącz przewód zasilający i włącz przełącznik
zasilania.
3. Zdejmij uchwyt z ramy pistoletu
pneumatycznego, system przejdzie do normalnego
stanu roboczego, a temperatura będzie stabilna,
okno temperatury wyświetli „temperaturę
docelową” i „temperaturę rzeczywistą”.
Konwersja jednostek °C>°F.
Wyłączenie/włączenie brzęczyka.
Ustawienia kalibracji temperatury
Page 7
Zasady obsługi
4. Klawisz pamięci
pamięć:
Po ustawieniu wartości parametru należy wybrać
żądaną wartość w kanałach „CH1” „CH2” i „CH3” „CH4”.
Naciśnij i przytrzymaj przycisk „CH1”, aby zapisać
zmodyfikowane dane w kanale „CH1”. Analogicznie,
długie naciśnięcie „CH2” „CH3”„CH4” spowoduje
zapisanie danych w kanałach „Ch2” i „CH3”„CH4”.
(Ustawienia przechowywania uchwytów są takie same)
Przywrócenie danych z pamięci:
Gdy trzeba przywrócić dane z pamięci, wystarczy
nacisnąć raz (krócej niż 1 sekundę) przycisk "CH1", aby
przywrócić zapisane dane, a następnie nacisnąć przycisk
"CH2" lub "CH3""CH4", aby przywrócić zapisane dane
(ustawienia wywoływania uchwytu są takie same).
5. Po zakończeniu pracy uchwyt należy umieścić na
ramie uchwytu, a stacja automatycznie przejdzie w tryb
chłodzenia zimnym powietrzem tryb elementu
grzejnego, gdy temperatura jest niższa niż 100 °C
i wejdzie w stan uśpienia.
6 Jeśli urządzenie nie będzie używane przez dłuższy czas,
należy wyłączyć przełącznik zasilania.
Opis symboli
1. Na wyświetlaczu pojawi się „HEA”, wskazując, że
wystąpił problem z grzałką stacji lutowniczej lub
innymi elementami urządzenia.
2. Wyświetlany jest komunikat „EAP”, wskazujący na
problem z czujnikiem problem z częścią czujnika stacji
lutowniczej i powiązanymi częściami.
3. Wyświetlany jest komunikat "FAN", wskazujący, że
wentylator jest uszkodzony, a powiązane z nim części
wymagają naprawy.
Page 8
Tryb uśpienia
Wejście w tryb uśpienia
1. Po prawidłowym umieszczeniu uchwytu na stojaku
na uchwyty, system automatycznie przejdzie w tryb
chłodzenia dużą ilością powietrza; gdy temperatura na
wyświetlaczu będzie niższa niż 100°C, system
natychmiast przejdzie w tryb uśpienia.
2. Gdy stacja lutownicza przejdzie w stan uśpienia,
w oknie zostanie wyświetlony komunikat "Temperature
drop" (Spadek temperatury); Po przejściu stacji
lutowniczej w tryb uśpienia w oknie zostanie
wyświetlony komunikat "___".
Wyjście z trybu uśpienia
1. Jeśli uchwyt znajduje się na stojaku, nie można go
wybudzić.
2. Gdy uchwyt zostanie zdjęty ze stojaka, urządzenie
natychmiast przejdzie w tryb pracy.
Konwersja jednostek
temperatury
Podczas korzystania z urządzenia naciśnij dwukrotnie
przycisk funkcyjny, aby przełączyć między stopniami
Celsjusza i Fahrenheita.
Przycisk włączania/
wyłączania pamięci
uchwytu
Użyj przełącznika na tylnym panelu urządzenia, aby
włączyć/wyłączyć pamięć uchwytu.
Page 9
Funkcja blokady przycisków
Gdy zasilanie urządzenia głównego jest wyłączone,
naciśnij i przytrzymaj przycisk CH4 i włącz przełącznik
zasilania urządzenia głównego w tym samym czasie, aby
włączyć/wyłączyć tę funkcję (po zablokowaniu przyciski
panelu są ustawione, ale można używać 4 przycisków
pamięci, a funkcja przechowywania nie jest dostępna).
Ustawianie ilości powietrza
w uchwycie w stanie
gotowości i spoczynku
Ustaw ilość powietrza w uchwycie (domyślnie 120).
Metoda: Wyłącz zasilanie urządzenia głównego, naciśnij
i przytrzymaj przycisk CH3 i jednocześnie włącz zasilanie
urządzenia głównego, aby wejść do interfejsu ustawień,
naciśnij przycisk + -, aby ustawić, a następnie naciśnij
przycisk CH3 aby zapisać.
Ustawienie brzęczyka
Podczas użytkowania naciśnij i przytrzymaj przycisk
funkcyjny przez dwie sekundy, aby przełączyć dźwięk
brzęczyka.
Ustawienia kalibracji
temperatury
Naciśnij i przytrzymaj przycisk wielofunkcyjny przez
dwie sekundy, gdy urządzenie główne jest
wyłączone, a następnie włącz przełącznik zasilania,
aby przejść do interfejsu ustawień stanu kalibracji
temperatury, naciśnij przycisk objętości powietrza +-,
aby ustawić temperaturę korekcji, po ustawieniu, -.
Naciśnij ponownie przycisk wielofunkcyjny, aby wyjść
z funkcji kalibracji temperatury i przejść do stanu
roboczego.
Page 10
Instalacja i wymiana
podzespołów
Wymiana uchwytu
Uwaga: Uchwyt należy wymienić po ostygnięciu
i wyłączeniu zasilania.
1. Otwórz obudowę ochronną i zdejmij ją za
pomocą sześciokątnego śrubokręta dołączonego do

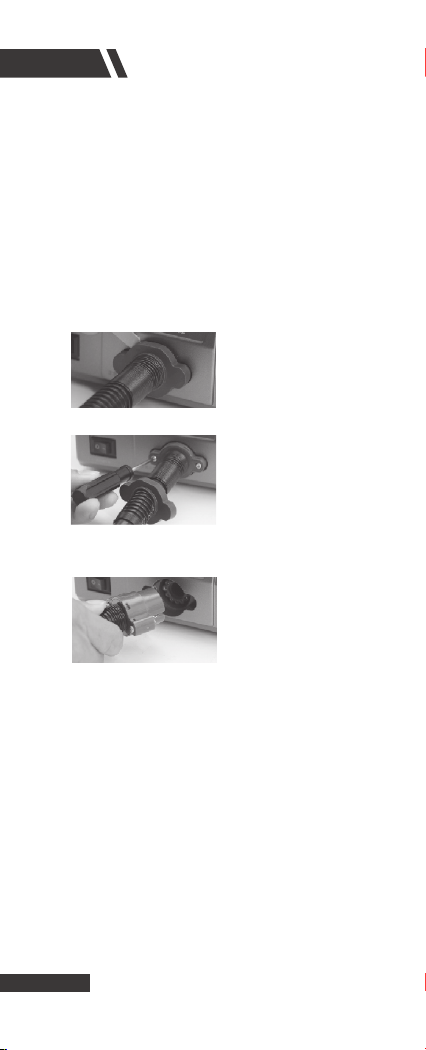

urządzenia (zdjęcie 1/zdjęcie 2).
2. Mocno wyciągnij uchwyt (rys. 3)
3. Wyjmij nowy uchwyt i włóż go (uwaga: ten ze
strzałką jest z przodu)
4. Ponownie zamontuj śruby i obudowę ochronną
rysunek 1
rysunek 2
rysunek 3
Uwaga: Kalibracja temperatury musi zostać
przeprowadzona podczas wymiany uchwytu
lub rdzenia grzewczego, w przeciwnym razie
spowoduje to poważne odchylenia
temperatury.
Producent: KAISI INTERNATIONAL TRADING
LIMITED
Adres：Unit 04-05, 16th Floor, The Broadway
No. 54-62 Lockhart Road, Wanchai, Hong Kong
Page 11
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE),
dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i
ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez
producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie
internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić) we
własnym zakresie lub przez wyspecjalizowane punkty
serwisowe na koszt i w zakresie użytkownika.
W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień
oceniać odmienność stanu fizycznego produktu od
fizycznie nowego produktu. W przypadku wykrycia lub
stwierdzenia jakiejkolwiek odmienności należy pilnie
podjąć kroki konserwacyjne (czyszczenie) lub serwisowe.
Brak poprawnej konserwacji (czyszczenia) i reakcji
w chwili wykrycia stanu odmienności może doprowadzić
do trwałego uszkodzenia produktu. Gwarant nie ponosi
odpowiedzialności za uszkodzenia wynikające
z zaniedbania.
Importer:
INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. +48 533 234 303
[email protected]
www.innpro.pl
Ostrzeżenia i informacje dotyczące bezpieczeństwa
Wszelkie informacje dotyczące obsługi urządzenia znajdują
się w instrukcji obsługi. Zanim zaczniesz z niego korzystać,
zapoznaj się z jej treścią i stosuj się do zawartych w niej
wskazówek.
Przed użyciem zapoznaj się również z poniższymi informacjami:
Ostrzeżenia dotyczące użytkowania
Bezpieczeństwo termiczne:
Lutownica rozgrzewa się do bardzo wysokich temperatur –
unikaj bezpośredniego kontaktu z grotem oraz metalowymi elementami narzędzia podczas pracy.
Po zakończeniu pracy pozostaw lutownicę do całkowitego
ostygnięcia, zanim ją schowasz lub oczyścisz.
Korzystaj z dedykowanej podstawki lub uchwytu, aby
uniknąć przypadkowego kontaktu z gorącym grotem.
Bezpieczeństwo elektryczne:
Podłącz lutownicę wyłącznie do gniazdka o właściwych
parametrach elektrycznych zgodnych z instrukcją
producenta.
Nie używaj urządzenia z uszkodzonym przewodem zasilającym ani w wilgotnych warunkach, aby uniknąć ryzyka
porażenia prądem.
Page 12
Ochrona zdrowia:
Lutowanie może powodować emisję szkodliwych oparów,
szczególnie w zamkniętych pomieszczeniach. Zawsze pracuj
w dobrze wentylowanym miejscu lub używaj odciągu
oparów.
Unikaj wdychania oparów lutowniczych i korzystaj z masek
ochronnych, jeśli to możliwe.
Bezpieczeństwo dzieci:
Lutownice i akcesoria do lutowania powinny być przechowywane poza zasięgiem dzieci. Nie pozwalaj dzieciom na
samodzielne używanie lutownicy.
Ochrona przed zwarciem:
Upewnij się, że elementy lutowane są odłączone od źródła
zasilania, aby uniknąć zwarcia lub uszkodzenia podzespołów elektronicznych.
Przed przystąpieniem do pracy sprawdź, czy grot lutownicy
jest czysty i w dobrym stanie technicznym.
Informacje dotyczące prawidłowego użytkowania
Przygotowanie do pracy:
Przed rozpoczęciem pracy dokładnie zapoznaj się z instrukcją obsługi lutownicy.
Wybierz odpowiednie ustawienie temperatury w zależności
od rodzaju lutowanych elementów i używanej cyny.
Konserwacja i czyszczenie:
Regularnie czyść grot lutownicy za pomocą dedykowanych
czyścików lub gąbek, aby zapewnić jego długą żywotność i
precyzję pracy.
Sprawdzaj stan urządzenia – zużyte groty lub uszkodzone
przewody należy wymienić na nowe.
Przechowywanie:
Po ostygnięciu przechowuj lutownicę w suchym miejscu,
zabezpieczając ją przed kurzem i uszkodzeniami mechanicznymi.
Unikaj przechowywania urządzenia w wilgotnych
warunkach, aby zapobiec korozji elementów metalowych.
Bezpieczne używanie akcesoriów:
Używaj wyłącznie oryginalnych grotów i akcesoriów kompatybilnych z Twoją lutownicą, aby zapewnić optymalne
działanie urządzenia.
W przypadku stacji lutowniczych regularnie sprawdzaj
ustawienia temperatury oraz działanie systemu odciągu
oparów, jeśli jest dostępny.
Dodatkowe środki ostrożności
Ochrona środowiska:
Zużyte elementy lutownicze oraz resztki cyny należy utylizować zgodnie z przepisami dotyczącymi elektroodpadów i
substancji chemicznych.
Unikaj wylewania płynnych pozostałości po lutowaniu do
kanalizacji – mogą zawierać szkodliwe substancje.
Ochrona sprzętu elektronicznego:
Przed przystąpieniem do lutowania zawsze odłącz lutowane
urządzenia od zasilania i upewnij się, że powierzchnie są
czyste i wolne od wilgoci.
Loading...
