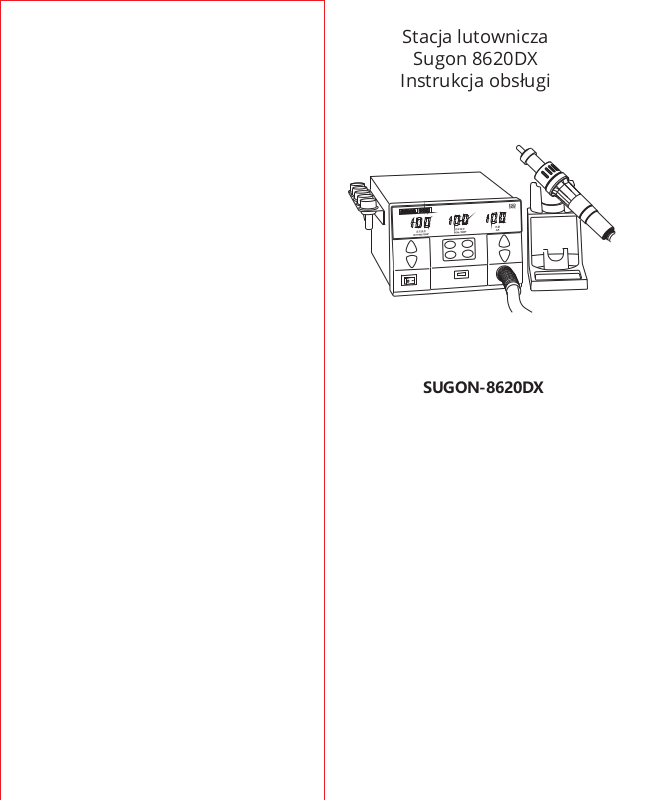

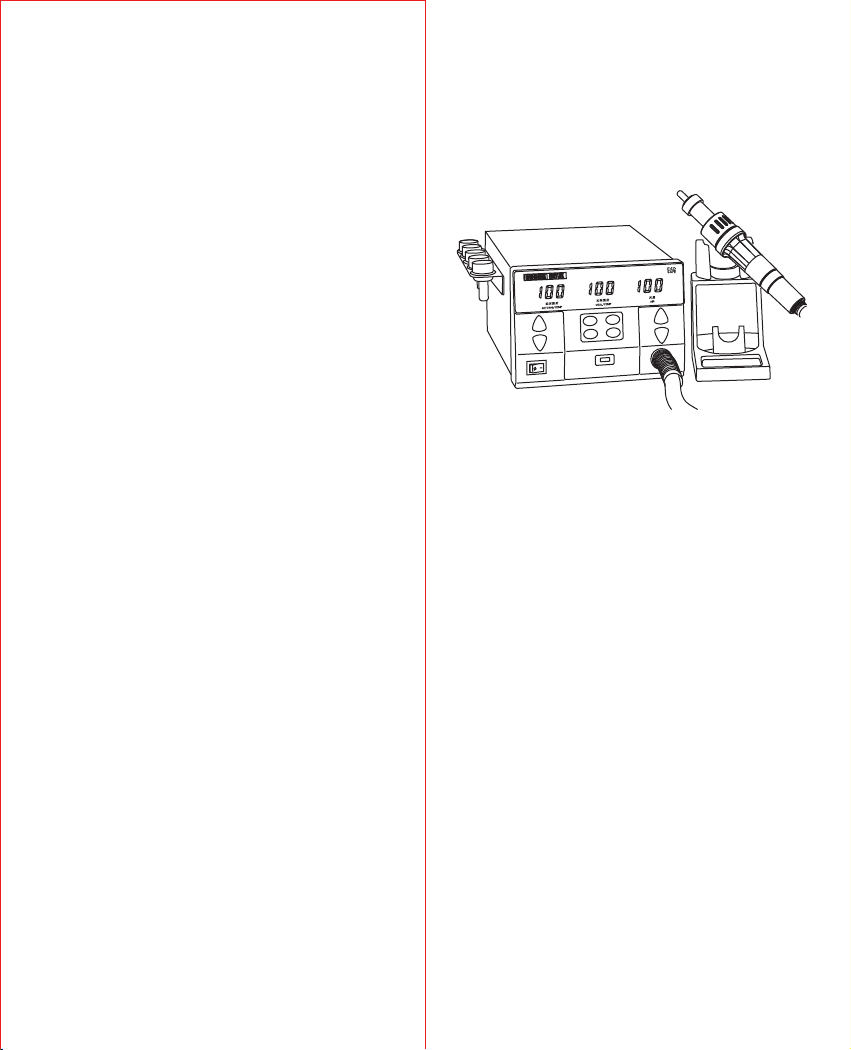

Stacja lutownicza
Sugon 8620DX
Instrukcja obsługi
SUGON-8620DX
Page 2
Środki ostrożności
Przed użyciem stacji lutowniczej należy zapoznać się
z poniższymi środkami ostrożności.
1. Należy postępować zgodnie z instrukcją obsługi
stacji lutowniczej. Nie używaj jej do nieokreślonych
celów.
2. Wylot powietrza i pobliskie obszary są bardzo
gorące. Należy zachować ostrożność, aby się nie
poparzyć.
3. W stanie spoczynku uchwyt musi być
umieszczony na stojaku w prawidłowy sposób. Nie
wolno umieszczać go na stanowisku roboczym ani
w innym miejscu. Po zakończeniu pracy należy
odczekać, aż temperatura stacji lutowniczej spadnie
poniżej 100°C (przejście w tryb uśpienia),
a następnie wyłączyć wyłącznik zasilania.
4. Wylot powietrza nie może być zablokowany.
Wszelkie blokady należy usuwać.
5. Nie należy umieszczać ostrych przedmiotów na
wężu wylotu powietrza, ponieważ może to
spowodować jego uszkodzenie.
6. Podczas korzystania z tej stacji lutowniczej należy
zachować co najmniej 2 mm odstęp między wylotem
powietrza a elementem docelowym.
7. Do różnych zastosowań można wybrać różne
dysze wiatrowe o nieco innych temperaturach.
8.Jeśli stacja lutownicza nie będzie używana przez
dłuższy czas, należy wyciągnąć wtyczkę zasilania.
przez dłuższy czas, należy wyciągnąć wtyczkę
zasilania.
9. Ze stacją lutowniczą należy obchodzić się
ostrożnie. Nie nie stukać w uchwyt ani gwałtownie
potrząsać stacją.
10. Należy regularnie sprawdzać i konserwować
stację. Nie nie używać jej, jeśli jest uszkodzona,
zwłaszcza jeśli przewód zasilający lub przewód
uchwytu pistoletu jest uszkodzony.
11. Nie używaj stacji, gdy jest mokra lub gdy masz
mokre ręce, w przeciwnym razie może dojść do
zwarcia lub porażenia prądem.
Środki ostrożności
12. NIE używaj tej stacji w pobliżu łatwopalnych
gazów lub innych łatwopalnych substancji. Po użyciu
stacji NIE WOLNO umieszczać jej w pobliżu
łatwopalnych gazów lub innych łatwopalnych
substancji.
13. Powierzchnia ściany, sufit, podłoga, belka łukowa
i inne miejsca mogą zawierać substancje łatwopalne.
Podczas pracy w takich miejscach należy w miarę
możliwości przesuwać uchwyt do lutowania gorącym
powietrzem w przód i w tył. Pozostawienie uchwytu
w danym miejscu może spowodować zapłon
substancji łatwopalnych znajdujących się w pobliżu
tego miejsca.
14. Dzieci nie zdają sobie sprawy z tego, jak
niebezpieczne mogą być produkty elektryczne. NIE
używaj ani nie przechowuj w miejscu dostępnym dla
dzieci. NIE WOLNO pozwalać dziecku na zbliżanie się
lub dotykanie tej stacji.
Cechy produktu
1. Posiada CH1, CH2, CH3 trzy kanały robocze, a każdy
kanał można ustawić na ilość powietrza i temperaturę.
2. Z wieloma funkcjami zabezpieczającymi i kluczowymi
funkcjami.
3. Aby ułatwić obsługę w czasie rzeczywistym, dźwignia
sterująca przełącznikiem magnetycznym jest umieszczona w uchwycie uchwytu natychmiast w stanie hibernacji.
4. Z funkcją automatycznego uśpienia, w stanie uśpienia
można ustawić parametry.
5. Czujnik zamkniętej pętli, mikrokomputer zero
wyzwalania kontroli temperatury, moc, ogrzewanie
szybko, łatwo i precyzyjnie dostosować temperaturę
stabilny, wolny od wpływu wiatru.
6. Bezszczotkowe wentylatory Vortex, regulowany
przepływ powietrza, szeroki zakres, możliwość dostosowania do różnych zastosowań.
7. System posiada funkcję automatycznego chłodzenia
wydajności wiatru, przedłuża żywotność elementu
grzejnego i chroni uchwyt gorącego powietrza.
8. Funkcja wyświetlania rzeczywistej temperatury°C/°F.
9. Produkt posiada funkcję kalibracji temperatury.
Page 3
Parametry produktu
Moc: 1000 W
Zasilanie sieciowe: AC 110V /220V 50/60HZ
Zakres temperatur: 100°C-500°C 212°F-932°F
Zakres objętości powietrza: 1-200 poziomów
Rozmiar: 188 *245 *135 mm
Waga: 3,65 kg

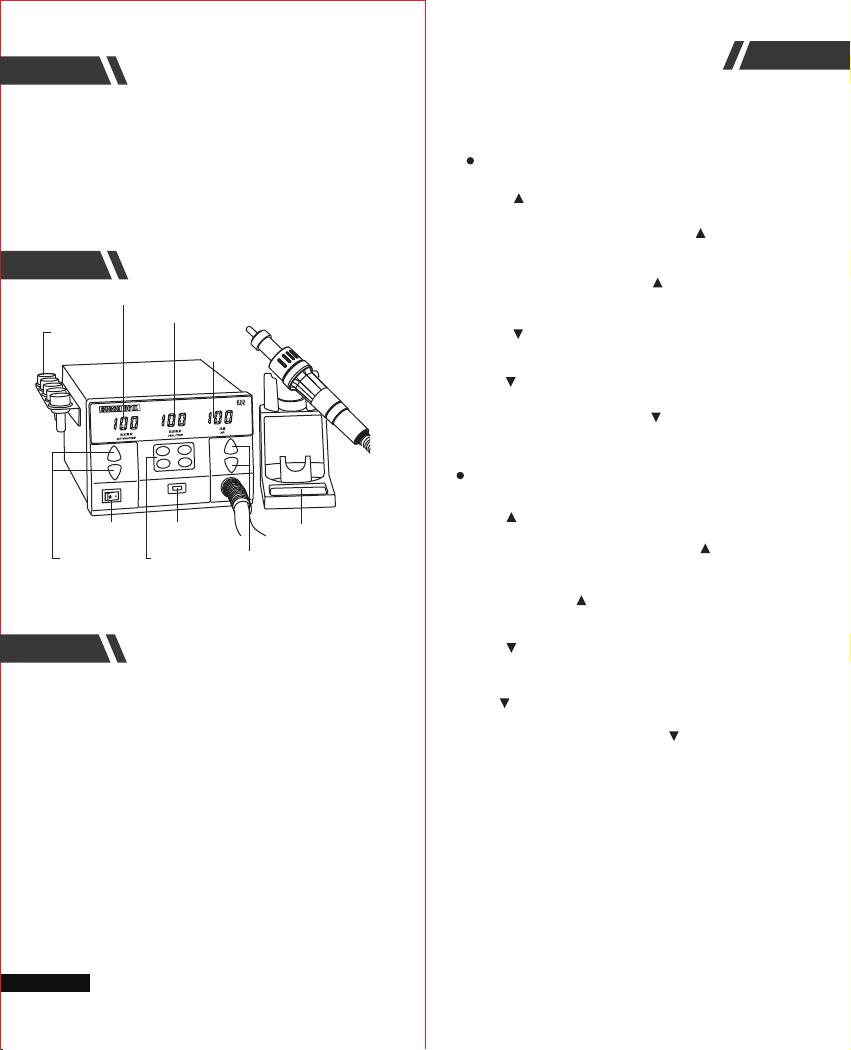

Wygląd produktu
Narzędzia do
ekstrakcji dysz
Przełącznik
zasilania
Przycisk
ustawiania
temperatury
Wyświetlanie ustawionej temperatury
Wyświetlanie rzeczywistej temperatury
Wyświetlacz
objętości powietrza
Przycisk
wielofunkcyjny
Przycisk
pamięci
Stojak na uchwyty
Przycisk ustawień
objętości powietrza
Zastosowanie
1. Nadaje się do demontażu i lutowania różnych
komponentów, takich jak SOIC, CHIP, QFP, PLCC i BGA
itp.
2. Nadaje się do obróbki termokurczliwej, wypalania,
usuwania farby, kleju, odmrażania, podgrzewania,
sterylizacji, lutowania tworzyw sztucznych itp.
3. Regulowana objętość powietrza rozszerza zakres
zastosowań do aplikacji wymagających małej lub dużej
objętości powietrza.
4. Nadaje się do bezołowiowego lutowania gorącym
powietrzem.
Ustawienia temperatury
i ustawienia objętości
powietrza
Ustawienie temperatury
Zwiększenie temperatury: jednokrotne naciśnięcie
przycisku spowoduje zwiększenie ustawionej
temperatury o 1°C. Wyświetlacz temperatury pokaże
ustawioną temperaturę; jeśli przycisk zostanie
naciśnięty przez co najmniej jedną sekundę,
ustawiona temperatura będzie szybko rosnąć do
momentu zwolnienia przycisku po osiągnięciu
temperatury docelowej.
Obniżanie temperatury: jednokrotne naciśnięcie
przycisku spowoduje obniżenie ustawionej
temperatury o 1°C. Wyświetlacz temperatury pokaże
ustawioną temperaturę; jeśli naciśnięty zostanie
przycisk przez co najmniej jedną sekundę,
ustawiona temperatura będzie szybko spadać do
momentu zwolnienia przycisku po osiągnięciu
temperatury docelowej.
Ustawienie nawiewu
Zwiększenie nawiewu: jednokrotne naciśnięcie
przycisku spowoduje zwiększenie ustawionej
temperatury o jeden zakres. Wyświetlacz nawiewu
pokaże ustawiony nawiew; jeśli przycisk zostanie
naciśnięty przez co najmniej jedną sekundę,
ustawiony nawiew będzie szybko rosnąć do momentu
zwolnienia przycisku po osiągnięciu docelowego
parametru nawiewu.
Obniżanie nawiewu: jednokrotne naciśnięcie
przycisku spowoduje obniżenie ustawionego
parametru nawiewu o zakres. Wyświetlacz nawiewu
pokaże ustawiony nawiew; jeśli naciśnięty zostanie
przycisk przez co najmniej jedną sekundę,
ustawiony parametr nawiewu będzie szybko spadać
do momentu zwolnienia przycisku po osiągnięciu
docelowego parametru nawiewu.
Page 4

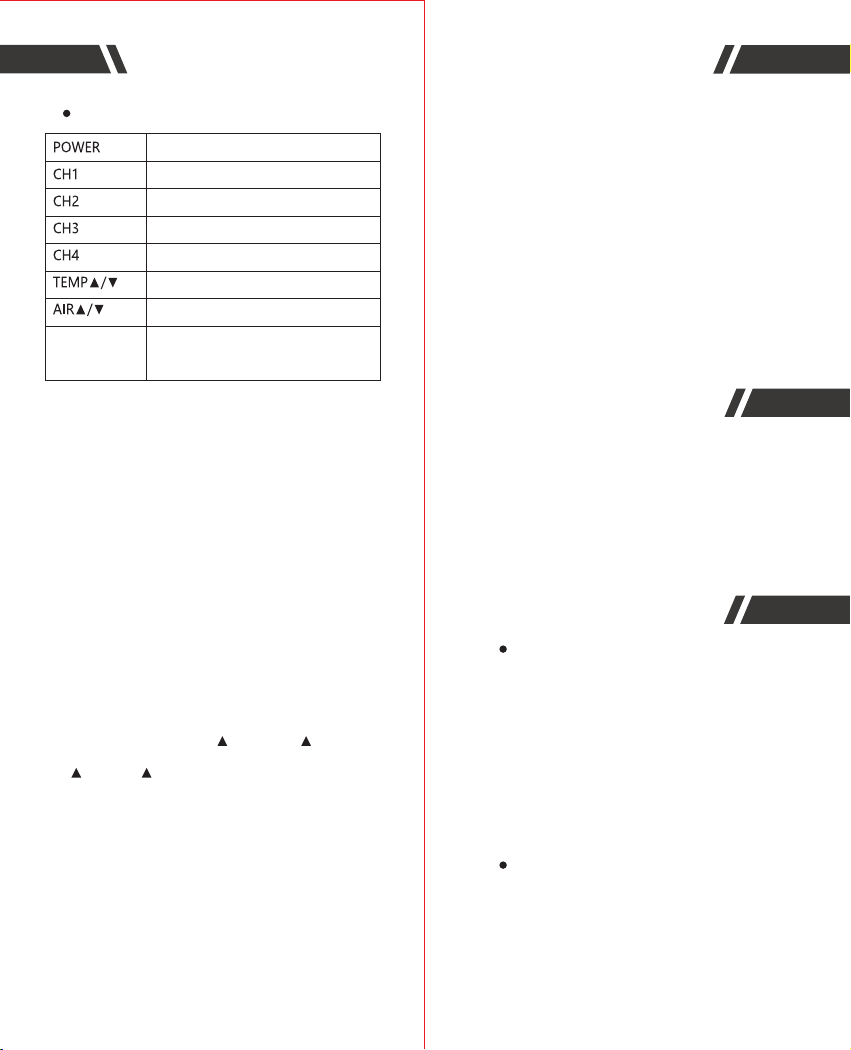

Zasady obsługi
Zasady obsługi
Opis przycisków
Urządzenie wejdzie na kanał roboczy CH1
Urządzenie wejdzie na kanał roboczy CH2
Urządzenie wejdzie na kanał roboczy CH3
Urządzenie wejdzie na kanał roboczy CH4
Regulacja temperatury
Regulacja objętości powietrza
Przyciski
wielofunkcyjne
Uwaga: Po rozpakowaniu należy sprawdzić, czy nie
brakuje żadnych części lub czy nie są one
uszkodzone.
Prosimy o natychmiastowy kontakt z naszą firmą
lub dystrybutorem.
1. Umieść urządzenie na płaskim stole roboczym,
wybierz wymaganą dyszę i zainstaluj ją, spróbuj
użyć dyszy o dużej średnicy. Następnie oprzyj
uchwyt na podstawce.
2. Podłącz przewód zasilający i włącz przełącznik
zasilania.
3. Zdejmij uchwyt z ramy pistoletu
pneumatycznego, system przejdzie do normalnego
stanu roboczego, a temperatura będzie stabilna,
okno temperatury wyświetli „temperaturę
docelową” i „temperaturę rzeczywistą”.
4. Modyfikacja parametrów temperatury i
objętości powietrza
(1) Naciśnij przycisk „TEMP ” lub „TEMP ”, aby
ustawić temperaturę roboczą, naciśnij przycisk
„AIR ” lub „AIR ”, aby ustawić roboczą objętość
powietrza;
(2) Po ustawieniu wartości parametru, wybierz
kanał do ustawienia w „CH1”, „CH2”, „CH3” i *CH4”.
Naciśnij i przytrzymaj przycisk „CH1”, aby zapisać
zmodyfikowane dane w kanale „CH1”; podobnie,
naciśnij przycisk „CH2” lub „CH3” lub „CH4”, aby
zapisać dane w kanale „CH2” lub „CH3” lub „CH4”.
Konwersja jednostek °C>°F.
Wyłączenie/włączenie brzęczyka.
Ustawienia kalibracji temperatury
5. Po zakończeniu pracy uchwyt należy umieścić na
ramie uchwytu. W tym momencie stacja lutownicza
automatycznie przejdzie w tryb chłodzenia zimnym
powietrzem i ogrzewania korpusu. Gdy temperatura
spadnie poniżej 100 °C, urządzenie przejdzie w stan
uśpienia.
6. Jeśli urządzenie nie będzie używane przez dłuższy
czas, należy wyłączyć przełącznik zasilania.
Uwaga: Gdy operacja może zostać zakończona, staraj
się używać niskiej temperatury i dużego nawiewu. Takie
ustawienie wydłuża żywotność elementu grzejnego
stacji lutowniczej i bezpieczeństwo odlutowywanego
układu scalonego.
Opis symboli
1. Na wyświetlaczu pojawi się „HEA”, wskazując, że
wystąpił problem z grzałką stacji lutowniczej lub
innymi elementami urządzenia.
2. Wyświetlany jest komunikat „TMP”, wskazujący na
problem z czujnikiem problem z częścią czujnika stacji
lutowniczej i powiązanymi częściami.
3. Wyświetlany jest komunikat "FAN", wskazujący, że
wentylator jest uszkodzony, a powiązane z nim części
wymagają naprawy.
Tryb uśpienia
Wejście w tryb uśpienia
1. Po prawidłowym umieszczeniu uchwytu na stojaku
na uchwyty, system automatycznie przejdzie w tryb
chłodzenia dużą ilością powietrza; gdy temperatura na
wyświetlaczu będzie niższa niż 100°C, system
natychmiast przejdzie w tryb uśpienia.
2. Gdy stacja lutownicza przejdzie w stan uśpienia,
w oknie zostanie wyświetlony komunikat "Temperature
drop" (Spadek temperatury); Po przejściu stacji
lutowniczej w tryb uśpienia w oknie zostanie
wyświetlony komunikat "___".
Wyjście z trybu uśpienia
1. Jeśli uchwyt znajduje się na stojaku, nie można go
wybudzić.
2. Gdy uchwyt zostanie zdjęty ze stojaka, urządzenie
natychmiast przejdzie w tryb pracy.
Page 5
Konwersja jednostek
temperatury
Podczas korzystania z urządzenia naciśnij dwukrotnie
przycisk funkcyjny, aby przełączyć między stopniami
Celsjusza i Fahrenheita.
Ustawienie brzęczyka
Podczas użytkowania naciśnij i przytrzymaj przycisk
funkcyjny przez dwie sekundy, aby przełączyć dźwięk
brzęczyka.
Ustawienia kalibracji
temperatury
Naciśnij i przytrzymaj przycisk wielofunkcyjny przez
dwie sekundy, gdy urządzenie główne jest
wyłączone, a następnie włącz przełącznik zasilania,
aby przejść do interfejsu ustawień stanu kalibracji
temperatury, naciśnij przycisk objętości powietrza +-,
aby ustawić temperaturę korekcji, po ustawieniu, -.
Naciśnij ponownie przycisk wielofunkcyjny, aby wyjść
z funkcji kalibracji temperatury i przejść do stanu
roboczego.
Montaż i wymiana
komponentów
Instalacja: Montaż i demontaż dyszy powietrznej
Montaż: Wyrównać wybraną dyszę powietrza
z stalową rurą wylotu powietrza uchwytu, wyrównaj
i wcisnąć ściągacz dyszy powietrza z boku urządzenia
i usłyszeć i usłyszeć, jak dysza powietrza zatrzaskuje
się po wciśnięciu. Upewnij się, że dysza została mocno
zaciśnięta przed użyciem.
Demontaż: Podczas demontażu dyszy powietrza,
zdjąć uchwyt pistoletu z ramy uchwytu. W otworze
wylotowym wiatru i w otworze wylotowym wiatru
między stalowymi rurami, a uchwyt jest na płytce do
demontażu dyszy powietrza przez szczelinę
zaciskową. Na spodzie ramy uchwytu, przytrzymać
ramę uchwytu jedną ręką, a następnie delikatnie
pociągnąć uchwyt do tyłu. (lub włożyć uchwyt z dyszą
powietrza do pustej pozycji ściągacza dyszy powietrza,
a następnie przesunąć go w prawo, aby zablokować
gniazdo karty w kształcie litery U , a następnie
pociągnąć uchwyt ręcznie, aby wyjąć dyszę powietrza.
Montaż i wymiana
komponentów
Uwaga: dyszę powietrzną można dostosować do
własnych potrzeb

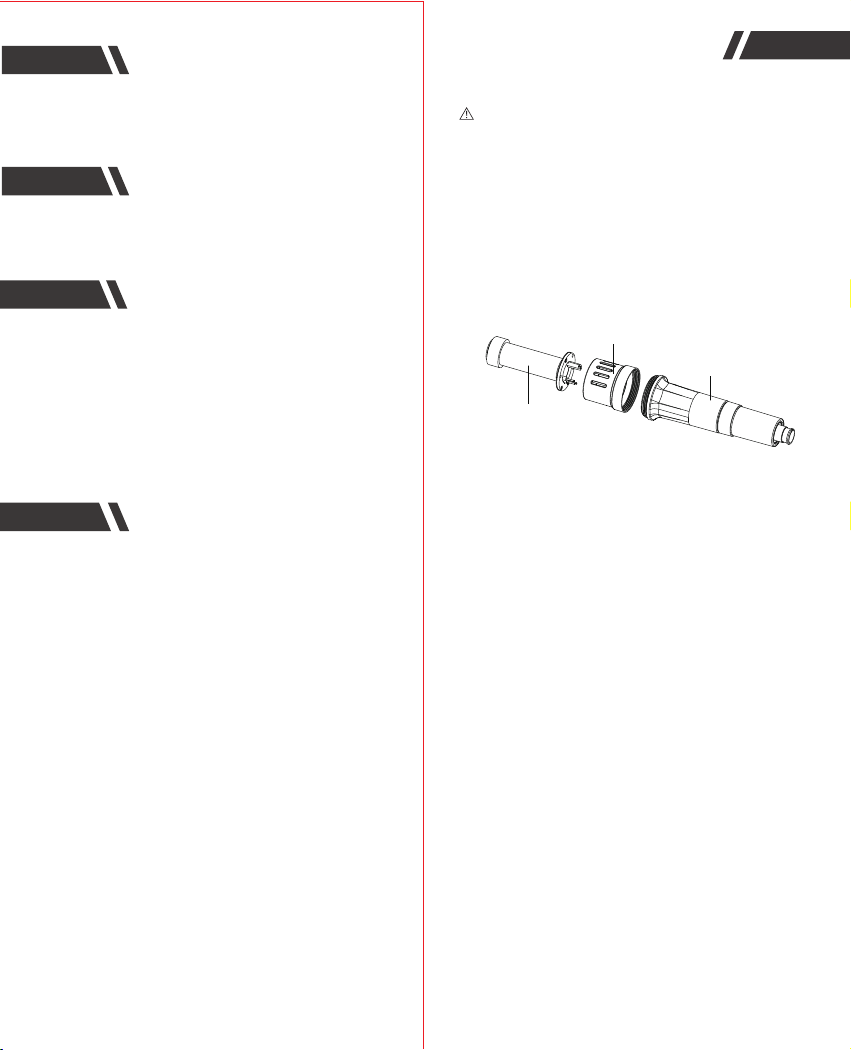

Wymiana elementu grzejnego
Uwaga: Wymienny element grzejny należy wymienić po
ostygnięciu i wyłączeniu zasilania.
1. Poluzuj osłonę przeciwoparzeniową uchwytu pistoletu
pneumatycznego i zdejmij ją z uchwytu.
2. Odkręć trzy śruby mocujące stalową rurę
(z elementem grzejnym wewnątrz).
3. Wyjmij element grzejny.
4. Wyjmij element grzejny i zainstaluj nowy.
Uchwyt z osłoną chroniącą przed poparzeniem
Powłoka uchwytu
Zespół rdzenia elementu
grzewczego
Uwaga: Rura stalowa może z czasem lekko
pożółknąć, co jest zjawiskiem całkowicie
normalnym i nie ma wpływu na normalne
użytkowanie!
Page 6
Producent: KAISI INTERNATIONAL TRADING
LIMITED
Adres：Unit 04-05, 16th Floor, The Broadway
No. 54-62 Lockhart Road, Wanchai, Hong Kong
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE),
dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i
ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez
producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie
internetowej https://serwis.innpro.pl/gwarancja
Produkt należy regularnie konserwować (czyścić)
we własnym zakresie lub przez wyspecjalizowane
punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych
akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie,
minimum raz na tydzień oceniać odmienność
stanu fizycznego produktu od fizycznie nowego
produktu. W przypadku wykrycia lub stwierdzenia
jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe.
Brak poprawnej konserwacji (czyszczenia) i reakcji
w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu.
Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.
Importer:
INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. +48 533 234 303
[email protected]
www.innpro.pl
Ostrzeżenia i informacje dotyczące bezpieczeń-
stwa
Wszelkie informacje dotyczące obsługi urządzenia
znajdują się w instrukcji obsługi. Zanim zaczniesz z
niego korzystać, zapoznaj się z jej treścią i stosuj
się do zawartych w niej wskazówek.
Ostrzeżenia dotyczące użytkowania
Bezpieczeństwo termiczne:
Lutownica rozgrzewa się do bardzo wysokich temperatur – unikaj
bezpośredniego kontaktu z grotem oraz metalowymi elementami
narzędzia podczas pracy.
Po zakończeniu pracy pozostaw lutownicę do całkowitego ostygnięcia, zanim ją schowasz lub oczyścisz.
Korzystaj z dedykowanej podstawki lub uchwytu, aby uniknąć
przypadkowego kontaktu z gorącym grotem.
Bezpieczeństwo elektryczne:
Podłącz lutownicę wyłącznie do gniazdka o właściwych parametrach
elektrycznych zgodnych z instrukcją producenta.
Nie używaj urządzenia z uszkodzonym przewodem zasilającym ani
w wilgotnych warunkach, aby uniknąć ryzyka porażenia prądem.
Ochrona zdrowia:
Lutowanie może powodować emisję szkodliwych oparów, szczególnie w zamkniętych pomieszczeniach. Zawsze pracuj w dobrze
wentylowanym miejscu lub używaj odciągu oparów.
Unikaj wdychania oparów lutowniczych i korzystaj z masek
ochronnych, jeśli to możliwe.
Bezpieczeństwo dzieci:
Lutownice i akcesoria do lutowania powinny być przechowywane
poza zasięgiem dzieci. Nie pozwalaj dzieciom na samodzielne
używanie lutownicy.
Ochrona przed zwarciem:
Upewnij się, że elementy lutowane są odłączone od źródła zasilania,
aby uniknąć zwarcia lub uszkodzenia podzespołów elektronicznych.
Przed przystąpieniem do pracy sprawdź, czy grot lutownicy jest
czysty i w dobrym stanie technicznym.
Informacje dotyczące prawidłowego użytkowania
Przygotowanie do pracy:
Przed rozpoczęciem pracy dokładnie zapoznaj się z instrukcją
obsługi lutownicy.
Wybierz odpowiednie ustawienie temperatury w zależności od
rodzaju lutowanych elementów i używanej cyny.
Konserwacja i czyszczenie:
Regularnie czyść grot lutownicy za pomocą dedykowanych
czyścików lub gąbek, aby zapewnić jego długą żywotność i precyzję
pracy.
Sprawdzaj stan urządzenia – zużyte groty lub uszkodzone przewody
należy wymienić na nowe.
Przechowywanie:
Po ostygnięciu przechowuj lutownicę w suchym miejscu, zabezpieczając ją przed kurzem i uszkodzeniami mechanicznymi.
Unikaj przechowywania urządzenia w wilgotnych warunkach, aby
zapobiec korozji elementów metalowych.
Bezpieczne używanie akcesoriów:
Używaj wyłącznie oryginalnych grotów i akcesoriów kompatybilnych
z Twoją lutownicą, aby zapewnić optymalne działanie urządzenia.
W przypadku stacji lutowniczych regularnie sprawdzaj ustawienia
temperatury oraz działanie systemu odciągu oparów, jeśli jest
dostępny.
Dodatkowe środki ostrożności
Ochrona środowiska:
Zużyte elementy lutownicze oraz resztki cyny należy utylizować
zgodnie z przepisami dotyczącymi elektroodpadów i substancji
chemicznych.
Unikaj wylewania płynnych pozostałości po lutowaniu do kanalizacji
– mogą zawierać szkodliwe substancje.
Ochrona sprzętu elektronicznego:
Przed przystąpieniem do lutowania zawsze odłącz lutowane
urządzenia od zasilania i upewnij się, że powierzchnie są czyste i
wolne od wilgoci.
Przed użyciem zapoznaj się również z poniższymi
informacjami:
Loading...
