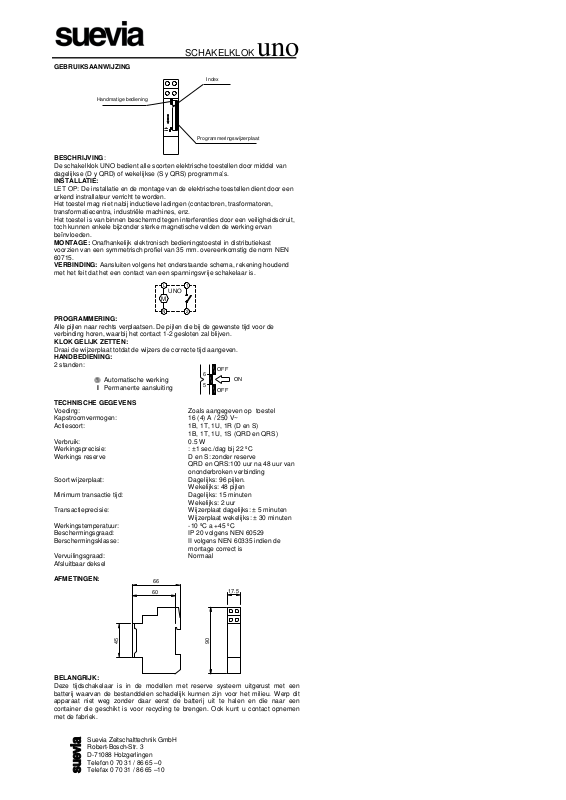

SCHAKELKLOK

GEBRUIKSAANWIJZING

BESCHRIJVING:

De schakelklok UNO bedient alle soorten elektrische toestellen door middel van
dagelijkse (D y QRD) of wekelijkse (S y QRS) programma’s.

INSTALLATIE:

LET OP: De installatie en de montage van de elektrische toestellen dient door een
erkend instrallateur verricht te worden.
Het toestel mag niet nabij inductieve ladingen (contactoren, trasformatoren,
transformatiecentra, industriële machines, enz.
Het toestel is van binnen beschermd tegen interferenties door een veiligheidsciruit,
toch kunnen enkele bijzonder sterke magnetische velden de werking ervan
beïnvloeden.
MONTAGE: Onafhankelijk elektronisch bedieningstoestel in distributiekast
voorzien van een symmetrisch profiel van 35 mm. overeenkomstig de norm NEN

60715.
VERBINDING: Aansluiten volgens het onderstaande schema, rekening houdend
met het feit dat het een contact van een spanningsvrije schakelaar is.

PROGRAMMERING:

Alle pijlen naar rechts verplaatsen. De pijlen die bij de gewenste tijd voor de
verbinding horen, waarbij het contact 1-2 gesloten zal blijven.

KLOK GELIJK ZETTEN:

Draai de wijzerplaat totdat de wijzers de correcte tijd aangeven.

HANDBEDIENING:
2 standen:

 Automatische werking

TECHNISCHE GEGEVENS

Voeding: Zoals aangegeven op toestel
Kapstroomvermogen: 16 (4) A / 250 V~
Actiesoort: 1B, 1T, 1U, 1R (D en S)
1B, 1T, 1U, 1S (QRD en QRS)
Verbruik: 0.5 W
Werkingsprecisie: : ±1 sec./dag bij 22 ºC
Werkings reserve D en S: zonder reserve
QRD en QRS:100 uur na 48 uur van
ononderbroken verbinding
Soort wijzerplaat: Dagelijks: 96 pijlen.
Wekelijks: 48 pijlen
Minimum transactie tijd: Dagelijks: 15 minuten
Wekelijks: 2 uur
Transactieprecisie: Wijzerplaat dagelijks: ± 5 minuten
Wijzerplaat wekelijks: ± 30 minuten
Werkingstemperatuur: -10 ºC a +45 ºC
Beschermingsgraad: IP 20 volgens NEN 60529
Berschermingsklasse: II volgens NEN 60335 indien de
montage correct is
Vervuilingsgraad: Normaal
Afsluitbaar deksel

AFMETINGEN:

BELANGRIJK:

Deze tijdschakelaar is in de modellen met reserve systeem uitgerust met een
batterij waarvan de bestanddelen schadelijk kunnen zijn voor het milieu. Werp dit
apparaat niet weg zonder daar eerst de batterij uit te halen en die naar een
container die geschikt is voor recycling te brengen. Ook kunt u contact opnemen
met de fabriek.

Robert-Bosch-Str. 3
D-71088 Holzgerlingen

Handmatige bediening

I Permanente aansluiting

5
4

Suevia Zeitschalttechnik GmbH

Telefon 0 70 31 / 86 65 –0
Telefax 0 70 31 / 86 65 –10

L

UNO

M

N

66

60

Index

Programmeringswijzerplaat

1

2

OFF

6

5

OFF

0
9

17.5

uno

ON
