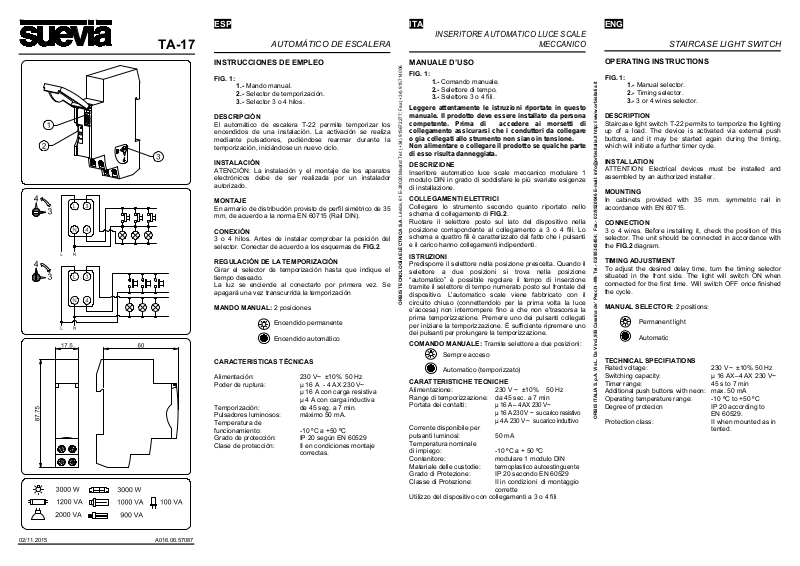

AUTOMÁTICO DE ESCALERA

INSTRUCCIONES DE EMPLEO

FIG. 1:

1.- Mando manual.

2.- Selector de temporización.

3.- Selector 3 o 4 hilos.

DESCRIPCIÓN

El automático de escalera T-22 permite temporizar los
encendidos de una instalación. La activación se realiza
mediante pulsadores, pudiéndose rearmar durante la
temporización, iniciándose un nuevo ciclo.

INSTALACIÓN

ATENCIÓN: La instalación y el montaje de los aparatos
electrónicos debe de ser realizada por un instalador
autorizado.

MONTAJE
En armario de distribución provisto de perfil simétrico de 35
mm, de acuerdo a la norma EN 60715 (Raíl DIN).

CONEXIÓN
3 o 4 hilos. Antes de instalar comprobar la posición del
selector. Conectar de acuerdo a los esquemas de FIG.2.

REGULACIÓN DE LA TEMPORIZACIÓN

Girar el selector de temporización hasta que indique el
tiempo deseado.
La luz se enciende al conectarlo por primera vez. Se
apagará una vez transcurrida la temporización

MANDO MANUAL: 2 posiciones

CARACTERISTICAS TÉCNICAS

Alimentación: 230 V~ ±10% 50 Hz
Poder de ruptura: µ 16 A - 4 AX 230 V~
µ 16 A con carga resistiva
µ 4 A con carga inductiva
Temporización: de 45 seg. a 7 min.
Pulsadores luminosos: máximo 50 mA.
Temperatura de
funcionamiento: -10 ºC a +50 ºC
Grado de protección: IP 20 según EN 60529
Clase de protección: II en condiciones montaje

Encendido permanente

Encendido automático

correctas.

ITA

INSERITORE AUTOMATICO LUCE SCALE

MECCANICO

MANUALE D’USO

FIG. 1:

1.- Comando manuale.

2.- Selettore di tempo.

3.- Selettore 3 o 4 fili.

Leggere attentamente le istruzioni riportate in questo
manuale. Il prodotto deve essere installato da persona
competente. Prima di accedere ai morsetti di
collegamento assicurarsi che i conduttori da collegare
o gia collegati allo strumento non siano in tensione.
Non alimentare o collegare il prodotto se qualche parte
di esso risulta danneggiata.

DESCRIZIONE

Inseritore automatico luce scale meccanico modulare 1
modulo DIN in grado di soddisfare le più svariate esigenze
di installazione.

COLLEGAMENTI ELETTRICI

Collegare lo strumento secondo quanto riportato nello
schema di collegamento di FIG.2.
Ruotare il selettore posto sul lato del dispositivo nella
posizione corrispondente al collegamento a 3 o 4 fili. Lo
schema a quattro fili è caratterizzato dal fatto che i pulsanti
e il carico hanno collegamenti indipendenti.

ISTRUZIONI

Predisporre il selettore nella posizione prescelta. Quando il
selettore a due posizioni si trova nella posizione
“automatico” è possibile regolare il tempo di inserzione
tramite il selettore di tempo numerato posto sul frontale del
dispositivo. L’automatico scale viene fabbricato con il
circuito chiuso (connettendolo per la prima volta la luce

ORBIS TECNOLOGÍA ELÉCTRICA S.A. Lérida, 61 E-28020 Madr id Tel: [phone]; Fax:[phone]

e’accesa) non interrompere fino a che non e’trascorsa la
prima temporizzazione. Premere uno dei pulsanti collegati
per iniziare la temporizzazione. È sufficiente ripremere uno
dei pulsanti per prolungare la temporizzazione.

COMANDO MANUALE: Tramite selettore a due posizioni:

Sempre acceso

Automatico (temporizzato)

CARATTERISTICHE TECNICHE

Alimentazione: 230 V ~ ±10% 50 Hz
Range di temporizzazione: da 45 sec. a 7 min
Portata dei contatti:

µ 16 A – 4 AX 230 V~
µ 16 A 230 V ~ su carico resistivo
µ 4 A 230 V ~ su carico induttivo
Corrente disponibile per
pulsanti luminosi: 50 mA
Temperatura nominale
di impiego: -10 ºC a + 50 ºC
Contenitore: modulare 1 modulo DIN
Materiale delle custodie:

termoplastico autoestinguente
Grado di Protezione: IP 20 secondo EN 60529
Classe di Protezione: II in condizioni di montaggio

corrette
Utilizzo del dispositivo con collegamenti a 3 o 4 fili

ENG

STAIRCASE LIGHT SWITCH

OPERATING INSTRUCTIONS

FIG. 1:

1.- Manual selector.

2.- Timing selector.

3.- 3 or 4 wires selector.

DESCRIPTION

Staircase light switch T-22 permits to temporize the lighting
up of a load. The device is activated via external push
buttons, and it may be started again during the timing,
which will initiate a further timer cycle.

INSTALLATION

ATTENTION: Electrical devices must be installed and
assembled by an authorized installer.

MOUNTING

In cabinets provided with 35 mm. symmetric rail in
accordance with EN 60715.

CONNECTION

3 o 4 wires. Before installing it, check the position of this
selector. The unit should be connected in accordance with
the FIG.2 diagram.

TIMING ADJUSTMENT

To adjust the desired delay time, turn the timing selector
situated in the front side. The light will switch ON when
connected for the first time. Will switch OFF once finished
the cycle.

MANUAL SELECTOR: 2 positions:

TECHNICAL SPECIFIATIONS

Rated voltage: 230 V~ ±10% 50 Hz
Switching capacity: µ 16 AX–4 AX 230 V~
Timer range: 45 s to 7 min
Additional push buttons with neon: max. 50 mA
Operating temperature range: -10 ºC to +50 ºC
Degree of protecion IP 20 according to

ORBIS ITALIA S.p.A. Via L. Da Vinci,9/B Cassina de’ Pecchi -MI- Tel.- 02/95343454; Fax.- 02/9520046 E-mail: [e-mail] http://www.orbisitalia.it

Protection class: II when mounted as in

Permanent light

Automatic

EN 60529.

tented.

DEU

FRA

TREPPENLICHT-ZEITSCHALTER

BEDIENUNGSANLEITUNG

FIG. 1:

1.- Handwahlschalter.

2.- Zeitwahlschalter.

3.- Wahlschalter für 3 oder 4 Leitungen.

BESCHREIBUNG

Der Treppenlicht-Schalter T-22 ermöglicht die
zeitgesteuerte Ausschaltung von Beleuchtungen. Die
Schaltung wird mit Hilfe eines externen Tastschalters
ausgelöst. Wenn das Licht bereits eingeschaltet ist, kann
ein neuer Einschaltvorgang gestartet werden.

INSTALLATION

ACHTUNG: Der Anschluss und die Montage dürfen nur
durch eine Elektrofachkraft erfolgen.

MONTAGE

In einem Verteilerkasten, ausgestattet mit
symmetrischen 35 mm Hutschienen, nach EN 60715.

ANSCHLUSS

3 oder 4 Leiter; vor dem Einbau einstellen (siehe unten).
Das Gerät nach folgendem Schaltschema anschließen:

EINSTELLEN DER ZEIT

Zeitscheibe auf der Vorderseite bis zur gewünschten
Zeitverzögerung drehen.

HANDSCHALTER: 2 Positionen:

Dauerlicht

Automatik

TECHNISCHE DATEN

Netzspannung: 230 V~ ±10% 50 Hz
Schaltleistung: µ 16 AX - 4 AX 230 V~
Einstellbereich: von 45 sek bis 7 min
Glimmlampenlast: max. 50 mA
Gebrauchstemperatur: -10 ºC bis +50 ºC
Schutzart: IP 20 gemäss EN 60529
Schutzklasse: II bei fachgerechter

Montage

INSTRUCTIONS

FIG. 1:

DESCRIPTION

La minuterie d escalier T 22 permet de temporiser la mise
en marche de l’ éclairage. La minuterie est activée par des
boutons poussoirs extérieurs et est réarmée à chaque
pression sur un des boutons

INSTALLATION

Attention:La minuterie d’escalier doit être installée par un
professionnel.

MONTAGE

Montage dans un coffret sur rail symétrique de 35mmm en
conformité avec la norme EN 60715.

RACCORDEMENT

3 ou 4 fils avant l’installation choisir le type de raccorde­ment et le faire suivant les branchements ci dessous.

REGLAGE DE LA TEMPORISATION

Pour ajuster cette valeur veuillez tourner la molette en
façade jusque la valeur désirée. Le minuterie automatique
sort de fabrication avec le circuit ferme (lumiere allumee au
1 branchement). Laisse l’appareil terminer son 1º cicle pour
faire l’assai des boutons poussoir de l’instalation.

POSITION DU SELECTEUR: 2 positions:

CARACTERISTIQUES TECHNIQUES:

Tension: 230 V~ ±10% 50 Hz
Pouvoir de coupure: µ 16 AX – 4 AX 230 V~
Plage de réglage: de 45 s à 7 min
Puissance maxi des
voyants des boutons: max. 50 mA
Température de
fonctionnement: -10 ºC à +50 ºC
Degré de protection: IP 20 suivant norme EN 60529
Classe de protection: II en montage dans coffret

ORBIS Zeitschalttechnik GmbH Robert-Bosch- Straße 3 D-71088 Holzgerlingen Telefon [phone] Fax [phone] E-mail: [e-mail] http://www.orbis-zeitschalttechnik.de

MINUTERIE D’ESCALIER

1.- Sèlecteur manuel.

2.- Sèlecteur de durée.

3.- Sèlecteur 3 ou 4 fils.

Permanent

Automatic

POR

AUTOMÁTICO DE ESCADA

INSTRUÇÕES DE UTILIZAÇÃO

FIG. 1:

1.- Comando manual.

2.- Selector de temporização.

3.- Selector 3 ou 4 fios.

MONTAGEM

Em armario de distribuição provido de calha simétrica de
35 mm de acordo com a norma EN 60715 (Calha DIN).

REGULAÇÃO

Rodar o selector de temporização até que indique o tempo
desejado.
Sal de fábrica com o circuito de comando fechado (luz
acesa ao ser acionado pela primeira vez) sendo que a
interrupção acontece após trancorrida a primeira tempori­zação.

COMANDO MANUAL: 2 posições:

Ligação permanente

Funcionamiento automático

LIGAÇÃO
3 ou 4 fios. Ligar de acordo com os esquemas de FIG.2.

CARACTERÍSTICAS TÉCNICAS

Alimentação: 230 V ~ ±10% 50 Hz
Poder de corte: µ 16 AX – 4 AX 230 V~
Temporização: da 45 sec. a 7 min
Botões de pressão luminosos: Máximo 50 mA
Temperatura de funcionamento: -10 ºC a + 50 ºC
Grau de protecção: IP 20 segundo EN 60529
Classe di protecção: II en condições de

montagem correctas.

Ε∆∆

∆ΙΑΚΟΠΤΗΣ ΚΛΙΜΑΚΟΣΤΑΣΙΟΥ

Ο∆ΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

FIG. 1:

1.- ΧΕΙΡΟΚΙΝΗΤΟΣ ΕΠΙΛΟΓΕΑΣ.

2.- ΕΠΙΛΟΓΕΑΣ ΧΡΟΝΟΥ.

3.- ΕΠΙΛΟΓΕΑΣ 3 Ή 4 ΚΑΛΩ∆ΙΩΝ.

ΠΕΡΙΓΡΑΦΗ :

Ο διακόπτης κλιμακοστασίου T-22 επιτρέπει την
χρονοκαθυστέρηση των φώτων. Η συσκευή ενεργοποιήται
με εξωτερικά κομβία, και μπορεί να γίνει επανεκίνηση κατά
τη χρονομέτρηση, η οποία θα εγκαινιάσει έναν νέο χρονικό
κύκλο.

ΕΓΚΑΤΑΣΤΑΣΗ :

ΠΡΟΣΟΧΗ : Ηλεκτρικές συσκευές πρέπει να τοποθετούνται
και

συναρμολογούνται από έναν εξουσιοδοτημένο τεχνίτη.

ΤΟΠΟΘΕΤΗΣΗ :

Σε κυτία που διατίθενται μαζί με συμετρική ράγα 35 mm
σύμφωνα με το ΕΝ 60715.

ΣΥΝ∆ΕΣΗ :

3 ή 4 καλώδια. Πριν την εγκατάσταση, ελέγξατε τη θέση
αυτού του επιλογέα. Η μονάδα πρέπι να συνδεθεί
σύμφωνα με το κάτωθι διάγραμμα

ΡΥΘΜΙΣΗ ΧΡΟΝΟΥ :

Για να ρυθμίσετε τον επιθυμητό χρόνο καθυστέρησης,
γυρίστε

τον επιλογέα που βρίσκεται στην μπροστινή
πλευρά. Το φως θα ανάψει ΟΝ όταν θα συνδεθεί για
πρώτη φορά. Θα κλείσει OFF όταν θα έχει τελειώσει τον
κύκλο.

ΡΟΚΙΝΗΤΟΣ ΕΠΙΛΟΓΕΑΣ : 2 θέσεις :

ΤΕΧΝΙΚΕΣ ΠΡΟΓΙΑΓΡΑΦΕΣ :

Τάση: 230 V~ ±10% 50 Hz
Switching capacity: µ 16 AX – 4 AX 230 V~

Ακτίνα χρονοδιακόπτη: από 45 s μέχρι 7 min
Επιπλέον κομβία με νέον: μέγιστο 50 mA
Θερμοκρασία λειτουργίας: -10 ºC μέχρι +50 ºC
Κατηγορία

Βαθμός προστασίας : II όταν εγκαθίσταται

προστασίας: IP 20 σύμφωνα με το EN

Μόνιμα ανοιχτό

Αυτόματο

60529

όπως πρέπει
