ANALOGNA ČASOVNA STIKALNA URA MINI T D QRD
Št. izdelka: 191472
1
Izbirno stikalo
Puščica prikaza
Drsnik preklopa
Kazalec ure
Številčnica
Opis:
Časovna stikalna ura za dnevno ali tedensko ponavljajoče stikalne časa z drsnikom preklopa za
krmiljenje električnih naprav in sistemov.
Montaža:
Zaskočitev od spredaj.
Izrez v sprednji plošči naj bo velik 66,3 x 66,3 mm in maksimalno 2 mm debel.
Priključitev:
Po sledeči shemi:
Nastavitev:
Najprej vse drsnike preklopa potegnite naprej in nato v želenem času vklopa ustrezne drsnike
potisnite nazaj. Med časom vklopa bo kontakt 3-2 zaprt.
Nastavitev časa:
Številčnico vrtite v smeri urnega kazalca, dokler se puščica prikaza ne ujema s trenutnim časom.
Tudi kazalci bodo nato prikazovali pravi čas.
Izbirno stikalo: 3 pozicije
I = stalno vklopljeno (kontakt 3-2 zaprt)
= samodejno obratovanje
0 = stalno izklopljeno (kontakt 3-2 odprt)
2
Tehnični podatki:
Omrežna napetost: kot je navedeno na napravi
Moč preklopa: 16 (4) A / 250V~
Natančnost: D: odvisno od omrežne frekvence QRD in QRS: ±1s / dan pri 23oC
Tipi kolesc preklopa: dnevno z 96 drsniki preklopa
tedensko s 86 drsniki preklopa
Minimalni čas preklopa: dnevna stikalna ura D, QRD 15 minut
tedenska stikalna ura QRS 2 uri
Pogon stikalne ure: model D: sinhronski motor
model QRD, QRS: koračni motor
Temperatura okolja: -10oC do +55oC
Kontakt: brezpotencialni enopolni preklopnik, AgCdO
Rezervni tek: model D: pri prekinitvi toka ostane pri miru
model QRD, QRS: 100 ur po najmanj 48 ur neprekinjenega napajanja
Modeli stikalnih ur z rezervnim tekom so opremljeni z baterijo, čigar vsebina je lahko okolju
škodljiva. Pred odstranitvijo naprave odstranite baterijo in jo oddajte v ustrezen zbiralnik za
ponovno uporabo ali pa jo pošljite nazaj proizvajalcu.

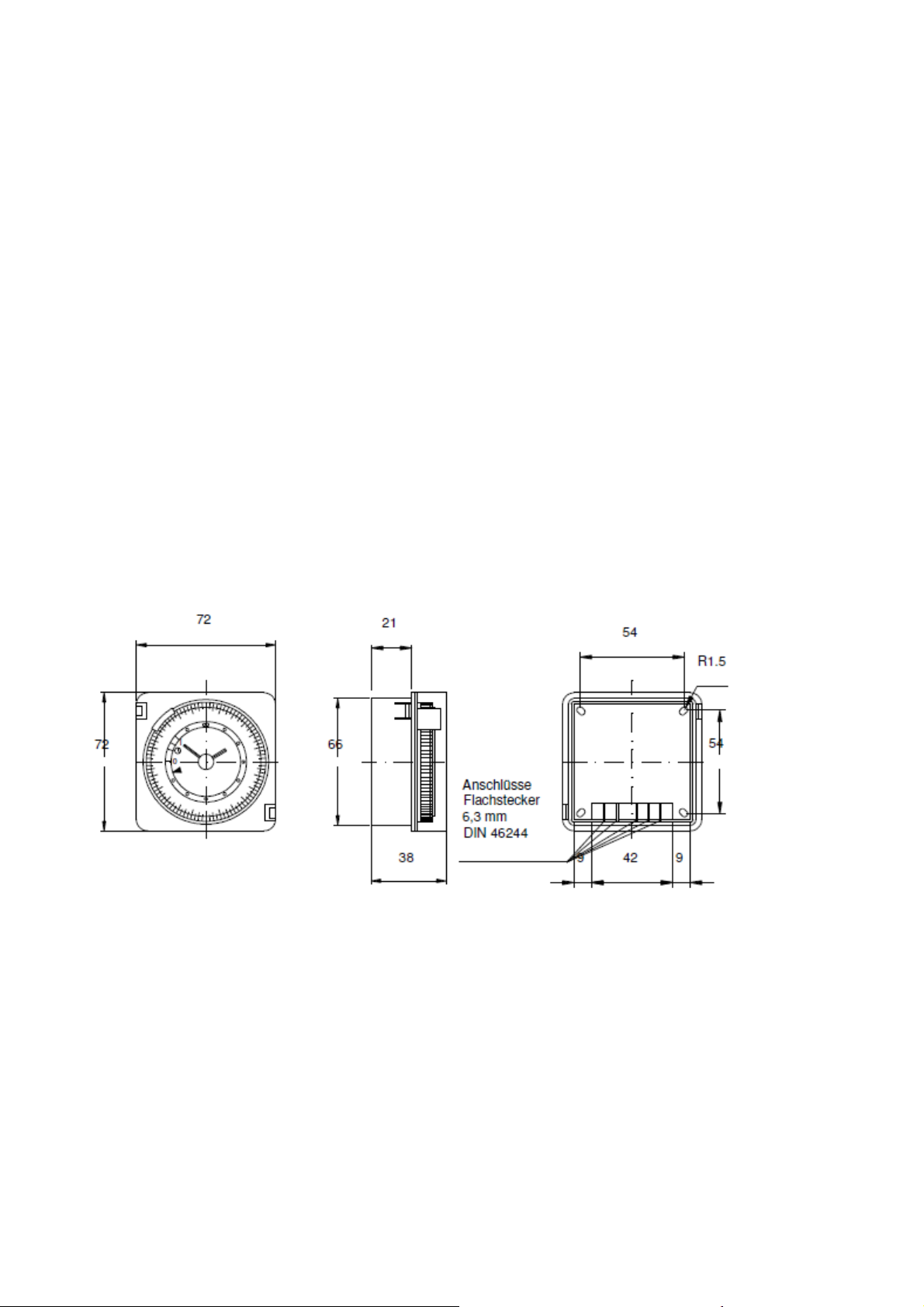

Mere:
3

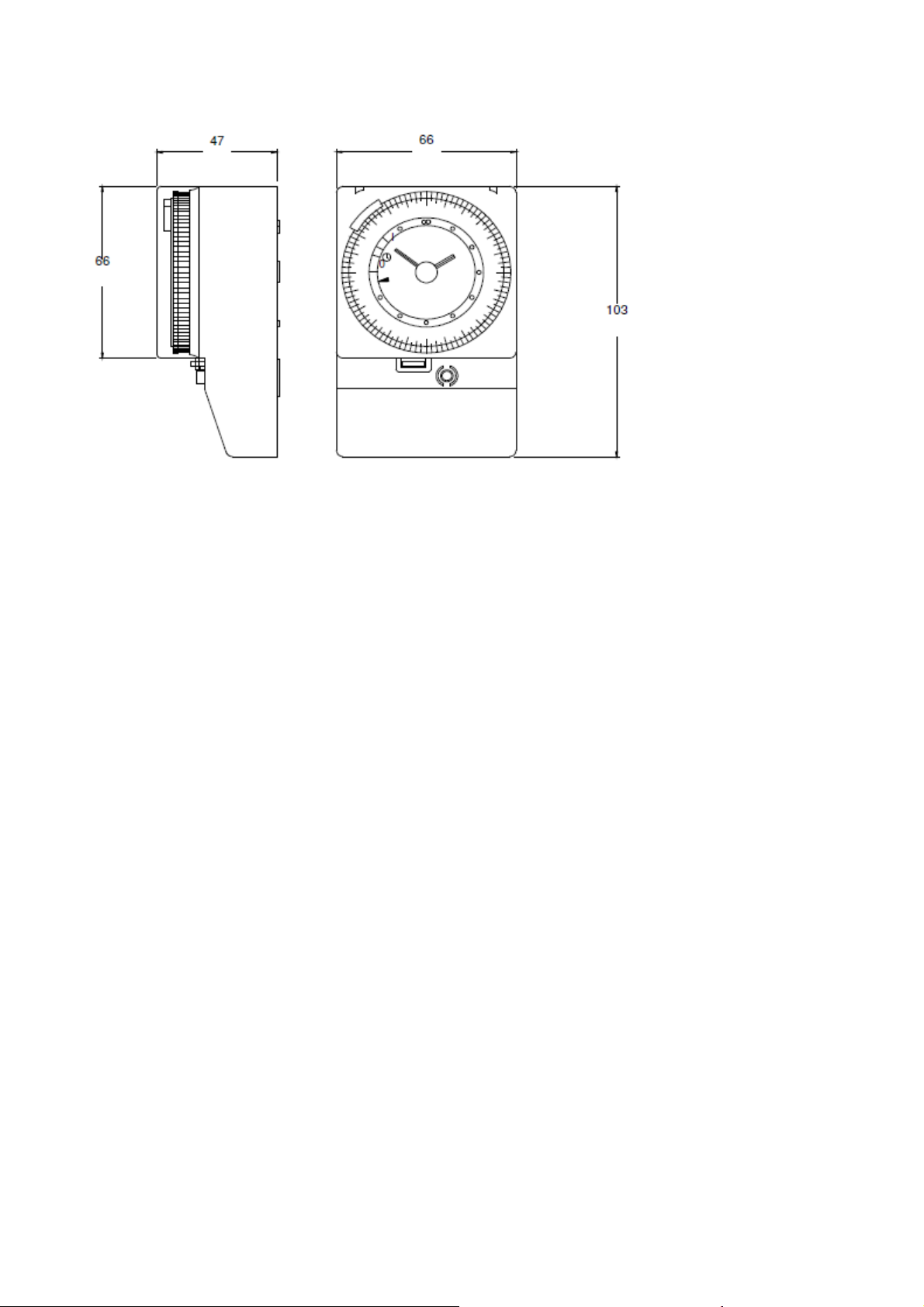

Pri montaži z instalacijskim kompletom (Conrad naročniška številka) v stikalni omari
4
