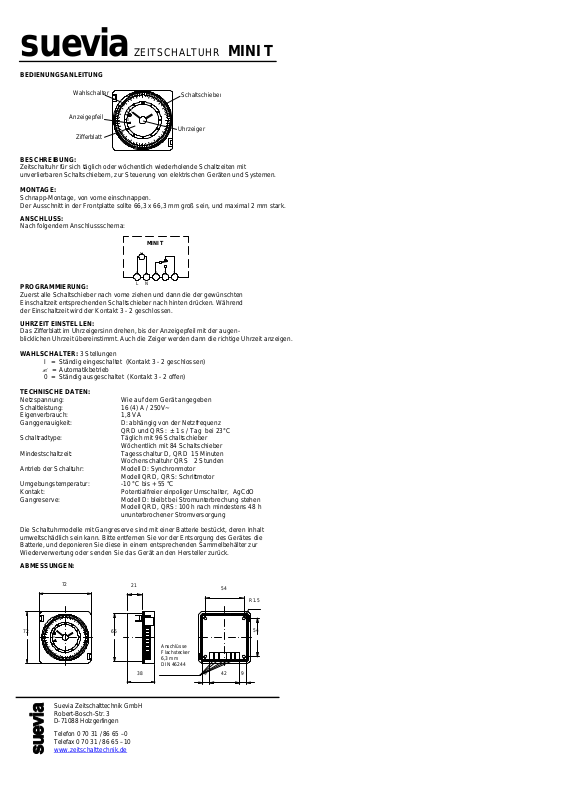

suevia ZEITSCHALTUHR MINI T

Schaltschieber

BEDIENUNGSANLEITUNG

BESCHREIBUNG:

Zeitschaltuhr für sich täglich oder wöchentlich wiederholende Schaltzeiten mit
unverlierbaren Schaltschiebern, zur Steuerung von elektrischen Geräten und Systemen.

MONTAGE:
Schnapp-Montage, von vorne einschnappen.
Der Ausschnitt in der Frontplatte sollte 66,3 x 66,3 mm groß sein, und maximal 2 mm stark.

ANSCHLUSS:

Nach folgendem Anschlussschema:

PROGRAMMIERUNG:

Zuerst alle Schaltschieber nach vorne ziehen und dann die der gewünschten
Einschaltzeit entsprechenden Schaltschieber nach hinten drücken. Während
der Einschaltzeit wird der Kontakt 3 - 2 geschlossen.

UHRZEIT EINSTELLEN:

Das Zifferblatt im Uhrzeigersinn drehen, bis der Anzeigepfeil mit der augen­blicklichen Uhrzeit übereinstimmt. Auch die Zeiger werden dann die richtige Uhrzeit anzeigen.

WAHLSCHALTER: 3 Stellungen
I = Ständig eingeschaltet (Kontakt 3 - 2 geschlossen)
? = Automatikbetrieb
0 = Ständig ausgeschaltet (Kontakt 3 - 2 offen)

TECHNISCHE DATEN:

Netzspannung: Wie auf dem Gerät angegeben
Schaltleistung: 16 (4) A / 250V~
Eigenverbrauch: 1,8 VA
Ganggenauigkeit: D: abhängig von der Netzfrequenz
QRD und QRS: ± 1 s / Tag bei 23°C
Schaltradtype: Täglich mit 96 Schaltschieber

Mindestschaltzeit: Tagesschaltur D, QRD 15 Minuten
Wochenschaltuhr QRS 2 Stunden
Antrieb der Schaltuhr: Modell D: Synchronmotor
Modell QRD, QRS: Schrittmotor
Umgebungstemperatur: -10 °C bis + 55 °C
Kontakt: Potentialfreier einpoliger Umschalter, AgCdO
Gangreserve: Modell D: bleibt bei Stromunterbrechung stehen
Modell QRD, QRS: 100 h nach mindestens 48 h
ununterbrochener Stromversorgung

Die Schaltuhrmodelle mit Gangreserve sind mit einer Batterie bestückt, deren Inhalt
umweltschädlich sein kann. Bitte entfernen Sie vor der Entsorgung des Gerätes die
Batterie, und deponieren Sie diese in einem entsprechenden Sammelbehälter zur
Wiederverwertung oder senden Sie das Gerät an den Hersteller zurück.

ABMESSUNGEN:

72

Robert-Bosch-Str. 3
D-71088 Holzgerlingen

Wahlschalter

Anzeigepfeil

Zifferblatt

I

0

Wöchentlich mit 84 Schaltschieber

72

I

0

21

66

Suevia Zeitschalttechnik GmbH

Telefon 0 70 31 / 86 65 –0
Telefax 0 70 31 / 86 65 –10

www.zeitschalttechnik.de

MINI T

M

5 4 3 2 1

NL

Anschlüsse
Flachstecker
6,3 mm
DIN 46244

38

Uhrzeiger

54

R1.5

54

9

9

42

ABMESSUNGEN

bei Montage mit Installations-Set (Conrad-Art.-No. 191497) in einem Schaltschrank

47

66

66

I

0

103
