Изготавливая наш у продукц ию,

мы всегда д умаем о Вас!

www

.subini.ru

ВИ Д Е О Р Е Г ИС Т Р А Т ОР И GPS Р А Д А Р -Д Е Т Е К Т О Р

STR-845RU

Бла годар им Вас за по купку издел ия марк и UBINI
Пер ед прим енени ем, пож алуйс та, вн имате льно о знаком ьтесь с и нстр укцией

SU B IN I STR-845RU

Введение

Благодарим вас за приобретение автомобильного
видеорегистратора Subini STR-845RU, произведенного нашей
компанией. Пожалуйста, внимательно прочитайте данную
инструкцию до начала использования устройства.

Примечание: информация по некоторым из описанных в данном
руководстве функций может не соответствовать вашему
устройству, поскольку зависит от версии установленного
программного обеспечения.

Внимание! Производитель оставляет за собой право на изменение
комплектации, дизайна, спецификаций и других данных без
предварительного уведомления.

1

SU B IN I STR-845RU

1. Видеорегистратор

2. Автомобильный адаптер (напряжение

питания 12В)

3. USB-кабель

4. Крепление на стекло

Комплект поставки

(комплектация аксессуаров может изменяться без предварительного

уведомления)

2

SU B IN I STR-845RU

Внешний вид и элементы управления

1. Кнопка включения. Нажатие на кнопку около 3 сек., приводит к

выключению прибора. Кнопка переключения между режимами

видеорегистратора и радар детектора.

2. Кнопка режимов. Нажатие на кнопку в режиме видеорегистратора,
позволяет переключаться между режимами записи и просмотра. Долгое

3

SU B IN I STR-845RU

нажатие кнопки включает запись и блокирует прибор, повторное

нажатие останавливает запись видео и разблокирует видеорегистратор.

3. Кнопка Меню. Нажатие кнопки открывает меню настроек и опций.

4. Кнопка Вверх. Позволяет перемещать курсор вверх при выборе
пунктов меню, включает цифровое зумирование на приближение.

5. Кнопка Вниз. Позволяет перемещать курсор вниз при выборе пунктов
меню, включает цифровое зумирование на удаление.

6. Кнопка Запись. Включает режим записи. При работе с пунктами меню,
подтверждает выбранную опцию.

7. HDMI.

8. Слот для TF карты

9. Интерфейс DC12V

10. Разъем мини USB, используется для обновления ПО

11. Кнопка перезагрузки

12. HD дисплей 2,7"

13. Индикатор приема радар-детектора

14. Место крепление кронштейна

4

SU B IN I STR-845RU

Включение и выключение устройства

Для включения устройства, пожалуйста, зажмите кнопку POWER на
модуле видеорегистратора, для выключение сделайте это еще раз;
Примечание: Если батарея устройства разряжена, прибор
автоматически выключится.
При повороте ключа зажигания, устройство автоматически включается и
начинает запись. При отключении питания - видео сохраняется и
устройство выключается.

Зарядка устройства

Зарядить устройство можно тремя способами: подключить к PC через
USB, использовать автомобильную зарядку или подключить через

переходник к обычной розетке. Полная зарядка батареи происходит

минимум через 3 часа.

Карта памяти

Вставьте карту памяти в слот для TF карты до щелчка. Для извлечения

карты, нажмите на нее и извлеките из устройства. Устройство

использует карты памяти формата microSD.

5

SU B IN I STR-845RU

Описание

Пояснение


Приветственное

изображение при

включении

Дисплей:

WELCOME

Перезагрузка

Если устройство зависло и не отвечает на ваши команды, нажмите

кнопку RESET и система устройства перезагрузится.

Обозначение и надписи на дисплее

6

Приветственное

изображение при

выключении

Дисплей;

GOODBYE

Основное окно

В данном окне
отображаются

камеры,

направление и

скорость машины

SU B IN I STR-845RU

7

Оповещение о
радаре

Устройство
отображает
мощность сигнала
радара и
направление. При
приближении к
радару мощность
сигнала растет.

Предупреждения
о фиксированных
камерах с

помощью GPS

Устройство умеет
показывать
стационарные
камеры и
предупреждать о
их типе и
появлении

SU B IN I STR-845RU

8

Режим видео

Запись видео
начинается
автоматически при
включении
устройства

Режим фото

При съемке фото,
даже в движении
картинка будет
ясной и четкой.

SU B IN I STR-845RU

9

SU B IN I STR-845RU

Название


Пояснение

Громкость

Вы можете
настроить
громкость
оповещений о
камерах и
радарах выбрав
от 1 до 6 (по
умолчанию 6) или

отключить.

Описание функций кнопок

Основные кнопки: Кнопка включения; Кнопка Mode; Кнопка MENU;
Кнопка UP; Кнопка DOWN; Кнопка RECORD;
Некоторые кнопки в разных режимах имеют разные функции: например,
кнопка записи во время работы с меню позволяет подтвердить
выбранные функции.

10

Режимы радар­детектора

Выберите
требуемый
скоростной
режим для

радар-детектора

- город или

трасса (по
умолчанию

трасса)

Пороговое
значение

скорости

Вы можете настроить
пороговое значение
скорости, при
достижении которого
или превышении
начинает
срабатывать
оповещение радара
От: от 0 до 100 км/ч
По умолчанию: 40
км/ч

SU B IN I STR-845RU

11

Превышение

скорости

В данном меню вы
можете настроить
требуемое
значение скорости

автомобиля - при

котором выдается
звуковое
оповещение о том
что бы вы

сбросили скорость

От: 50км/ч до 160

км/ч

По умолчанию:

120 км/ч

SU B IN I STR-845RU

12

Индикатор

скорости

Настройте

погрешность GPS

при определении
скорости, От 0 до 8,

По умолчанию: 4

Х - диапазон

Включение и

выключение X

диапазона при
определении
радаров. По

умолчанию:
включено

SU B IN I STR-845RU

13

Ка - диапазон

Включение и

выключение Ka

диапазона при
определении
радаров. По
умолчанию :

выключено

К - диапазон

Включение и

выключение K

диапазона при
определении
радаров. По
умолчанию :

включено

SU B IN I STR-845RU

14

Laser

Включение и
выключение

Laser диапазона

при определении
радаров.

Поумолчанию:
включено

К1 - диапазон

Включение и

выключение K1

диапазона при
определении
радаров. По
умолчанию :

выключено

SU B IN I STR-845RU

15

Голосовое

напоминание о

превышении

скорости

Включение и
выключение
напоминаний о
превышении

скорости. По
умолчанию: выкл

Рингтоны для

радар-детектора

В данном меню
можно настроить
звуковые
оповещения на
каждую из частот.
Всего более 10

рингтонов

SU B IN I STR-845RU

16

Часовой пояс

Выберите Ваш

часовой пояс от ­12 до +12. По
умолчанию: +3

Возврат к
заводским

настройкам

В данном меню
вы можете
сбросить все
пользовательские
настройки на

заводские.

SU B IN I STR-845RU

17

Разрешение

видео

Выбор
разрешения

видео: 1080p,

720p, WVGA, VGA.
По умолчанию:
1080p

Отрезки видео

Выбор
длительности
отрезков видео:
выкл, 3, 5, 10

мин. По
умолчанию: 3
мин.

SU B IN I STR-845RU

18

WDR

Включение и
выключение

функции WDR.
По умолчанию:
вкл.

Выдержка

Выбор от+2 до -2
По умолчанию:

+0.0

SU B IN I STR-845RU

19

Датчик

движения

Выключение и
выключение
детектора

движения

Запись аудио

Включение и
выключение
записи звука,
настройка
чувствительности

микрофона

SU B IN I STR-845RU

20

Штамп даты и

времени

Включение
штампа даты и
времени на

видео. По
умолчанию: вкл.

G-сенсор

Настройка
чувствительности

датчика ударов.
По умолчанию:
высокий.

SU B IN I STR-845RU

21

Дата/время

Настройка даты и

времени

Автоматическое
отключение

дисплея

Настройка
автоматического
отключения
дисплея через
3,5,10 мин или

откл. По
умолчанию: откл.

SU B IN I STR-845RU

22

Настройки языка

Выбор языка.
Доступно около
10 языков,
включая
Китайский,
Английский,

Русский и другие.
По умолчанию:
Русский.

TV режим

NTSC

PAL

По умолчанию:
NTSC

SU B IN I STR-845RU

23

Частота

Выбор: 60Гц

50Гц
По умолчанию:

60Гц

Заставка

Включение
заставки через
3,5,10 мин или

выкл. По
умолчанию: выкл.

SU B IN I STR-845RU

24

Номер авто

Штамп номера
автомобиля на

видео

Форматирование

Форматирование

карты памяти

SU B IN I STR-845RU

25

Версия ПО

Версия ПО

Процессор

NT96650

Платформа

DV Turnkey

ОЗУ

DDR3 1GB

Антишок система

Поддерживается

Технические характеристики

SU B IN I STR-845RU

26

SU B IN I STR-845RU

Разрешение видео

1080HFD 1920×1080 /1080P 1440×1080
/720P 1280×720 /WVGA 848×480/VGA
640×480/QVGA 320×240

Формат

Фото: JPG

Формат
Баланс белого

Видео: avi

Формат
Баланс белого
Цветность

Авто

Standard/black & white/vintage

Детектор движения

Поддерживается

Время и Дата

Поддерживается

Карта памяти

MicroSD до 32 гб (класс 6 и выше)

27

SU B IN I STR-845RU

Мультиязычность
системы

1) English 2) French 3) Spanish 4)
Portuguese 5) German 6) Italian 7)
Simplified Chinese 8) Traditional Chinese

9) Русский10) Japanese

HDMI

Есть

AV-OUT

Есть

TV

NTSC/PAL

Функции USB

1 Кардридер
2 WЕB-камера

28

SU B IN I STR-845RU

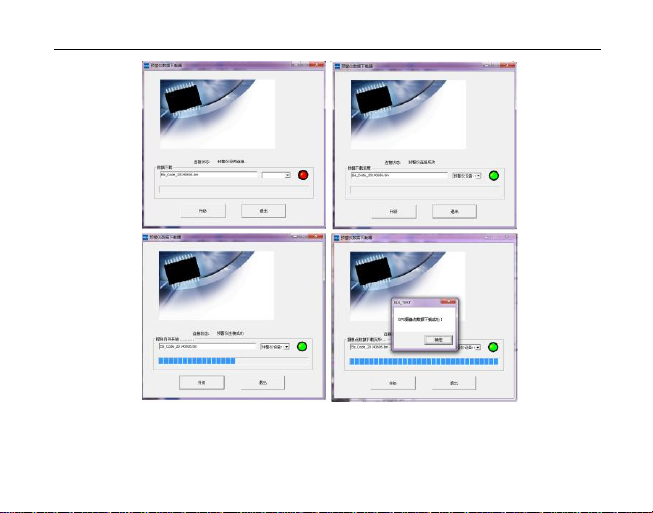

Обновление ПО

1.Откройте веб сайт производителя и скачайте программное

обеспечение для вашей модели видеорегистратора. Официальный веб
сайт указан на обратной стороне прибора. Проконсультируйтесь с

дилером, если это не так.

2. Запустите программу и кликните кнопку “Далее”, затем нажмите

кнопку “Старт”. Программное обеспечение будет обновлено через

несколько минут.

29

SU B IN I STR-845RU

30

SU B IN I STR-845RU

Описание

Частота

Чувствительность

Satellite receive

frequency

1575.42±1.023MHz

-156±2dB

X-band

10.525GHZ±100MHZ

-110±2dB

K-band:

24.150GHZ±100MHZ

-124±2dB

STRELKA:

24.15GHZ ±100MHZ

-124±2dB

Ku—BAND

13.450GHz±125MHz

-110±2dB

Tripod Ka—

BAND

34.300GHz±1300MHz

-110±2dB

police wagon

Ka—BAND

34.700GHz±1300MHz

-110±2dB

Laser Beam

800-1000nm±33MHz

1．Погрешность

Диапазон поддерживаемых частот

31

SU B IN I STR-845RU

Питание

12V

±10(m)

2．Электронный

компас: Запад, Юг,

Восток, Север,

Юго-запад, Юго-

восток, Северо-

запад, Северо-

восток

Ток

≤500мA

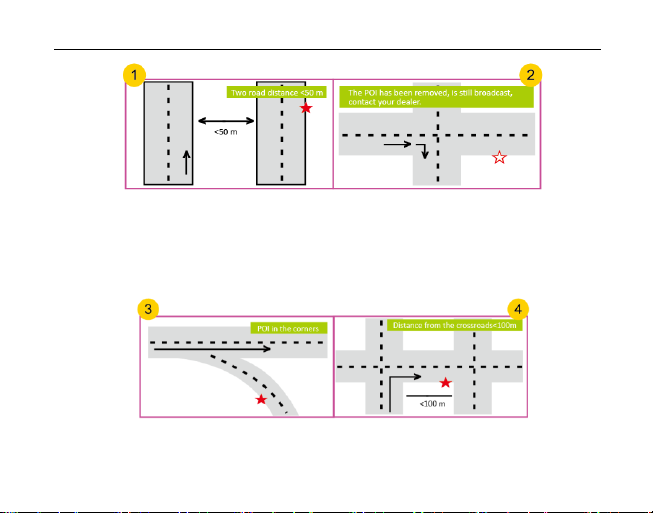

Возможные ложные оповещения системы на основе GPS

1. Расстояние между двумя параллельными дорогами <50м. Может

произойти ошибочное оповещение.

2. Оборудование ПОИ было демонтировано, база данных не обновлена.

Произойдет ошибочное оповещение.

32

SU B IN I STR-845RU

3. Расстояние от поворота до ПОИ меньше 100м. Оповещения может не

быть.

4. ПОИ находится на перекрестке. Будет ошибочное оповещение при

движении по прямой.

33

SU B IN I STR-845RU

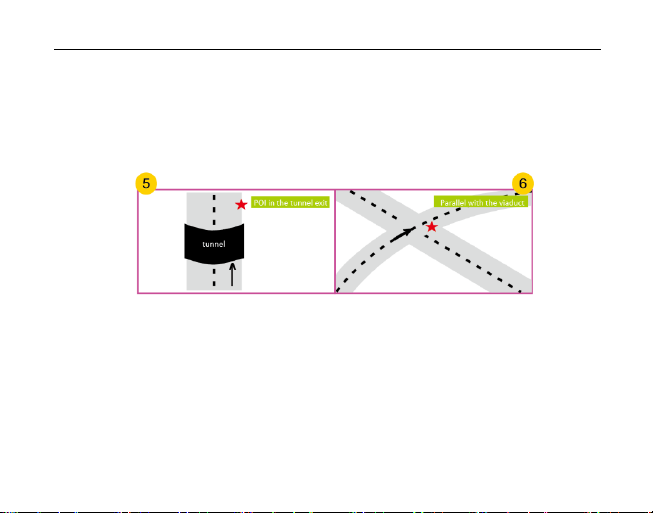

5. Длинный туннель, на выходе из которого находится ПОИ.

Оповещения не будет из-за невозможности определения
местоположения.

6. Параллельные путепроводы или перекрытия эстакады вверху и внизу

приводят к ложному оповещению.

34

Гарантийный талон

Продавец гарантирует бесплатный ремонт в течение 12 месяцев со
дня продажи.

Дата продажи « » год. М.П.
Подпись продавца

Гарантийные обязательства не распространяются на изделия:
Залитые водой или другой жидкостью
Имеющие механические повреждения
С нарушенным защитным стикером
Установленные неквалифицированно
С незаполненным гарантийным талоном

35
