Page 1
Изготавливая нашу продукцию,
мы всегда думаем о Вас!
www
.subini.ru
АВ Т ОМ ОБИЛ ЬНЫ Й ВИ Д ЕОР ЕГИ СТР АТ О Р
R660
Бла годар им Вас за по купку издел ия марк и UBINI
Пер ед прим енени ем, пож алуйс та, вн имате льно озн акомьт есь с инс трукц ией.
Page 2
SUBINI R660
Введение
Благодарим вас за приобретение автомобильного видеорегистратора
Subini R660, произведенного нашей компанией. Пожалуйста,
внимательно прочитайте данную инструкцию до начала использования
устройства.
Примечание: информация по некоторым из описанных в данном
руководстве функций может не соответствовать вашему
устройству, поскольку зависит от версии установленного
программного обеспечения.
Внимание! Производитель оставляет за собой право на изменение
комплектации, дизайна, спецификаций и других данных без
предварительного уведомления.
1
Page 3
SUBINI R660
Оглавление
Состав продукта .......................................................................................... 4
Подготовка к первоначальному использованию........................................ 6
Монтаж оборудования ................................................................................ 6
Спецификация требуемой карты памяти ................................................... 8
Первое включение .................................................................................... 10
Основные функции .................................................................................... 11
Включение и выключение ........................................................ 11
Режим Wi-Fi: ............................................................................. 12
Режим видеозаписи .................................................................. 13
Защита файлов фото и видео ................................................. 14
Клавиша блокировки SOS ........................................................ 14
Режим фото .............................................................................. 14
2
Page 4
SUBINI R660
Режим воспроизведения .......................................................... 15
GPS ........................................................................................... 15
О светоиндикации. Wi-Fi .......................................................... 17
Основные характеристики………………………………………………………..18
3
Page 5
1. Power
2. OK/Запись
3. Menu
4. «Вверх»
5. «Вниз»
6. «Mode»
7. «SoS»
8. Wi-Fi вкл\выкл
9. Индикатор зарядки и
включения устройства
10. Индикатор работы
Wi-Fi
11. Дисплей
12. Динамик
13. IR подсветка
14. Объектив
15. Крепление
16. Mini-USB
17. Reset
18. Микрофон
19. HDMI
20. Слот Micro-SD
Состав продукта
SUBINI R660
4
Page 6
SUBINI R660
5
Page 7
SUBINI R660
Подготовка к первоначальному использованию
Монтаж оборудования
6
Page 8
SUBINI R660
1.В соответствии с интерьером вашего автомобиля, пожалуйста,
закрепите провод питания так, чтобы он и само устройство не мешали
свободе движения и обзору водителя (на схеме указанно крепление
видеорегистратора возле зеркала заднего вида).
2. Пожалуйста, после остановки автомобиля отключайте питание
видеорегистратора.
7
Page 9
SUBINI R660
Спецификация требуемой карты памяти
1. Пожалуйста, используйте карты памяти Micro-SD Class 6 и выше.
Рекомендованный объем карты памяти составляет от 8GB до 32GB.
2. Перед первым использованием карты памяти, пожалуйста,
отформатируйте ее с помощью данного устройства.
8
Page 10
Ёмкость карты
Время записи 1080P
32GB
16GB
8GB
4GB
480 мин.
240 мин.
120 мин.
60 мин.
SUBINI R660
9
Page 11
SUBINI R660
Первое включение
1. Для выбора языковых настроек нажмите клавишу меню и в основном
окне выберите пункт «Язык/Language» , после чего нажмите клавишу
OK. С помощью клавиш «ВВЕРХ» и «ВНИЗ» выберите нужный язык.
2. Установка даты и времени:
При первом использовании устройства, пожалуйста, задайте текущие
дату и время. Сделать это можно в меню – пункт «Дата и время».
Установка часового пояса: данное устройство поддерживает
синхронизацию времени по GPS. После каждого удачного соединения со
спутником время на видеорегистраторе будет обновлено. Для исключения
ошибок синхронизации, пожалуйста, установите часовой пояс вручную.
10
Page 12
SUBINI R660
Основные функции
Включение и выключение
Автоматический режим: если зарядное устройство подключено, то после
запуска автомобиля, видеорегистратор автоматически включается и
начинает видеозапись. После выключения зажигания автомобиля устройство отключается автоматически.
11
Page 13
SUBINI R660
Режим Wi-Fi:
При включении устройства по умолчанию режим Wi-Fi выключен. Для
использования данного режима нужно выполнить следующие действия:
1. Для включения функции - один раз нажмите на клавишу Wi-Fi на
корпусе устройства(для выключения требуется зажать эту же клавишу)
2. Убедитесь что на Вашем смартфоне установлено приложение «Smart
cam APP» (требуется версия Android 4.0 и выше)
3. В настройках телефона включите отображение сетей WLAN (Пароль
для подключения : 1234567890)
При включенном приложении на телефоне возможен синхронный
просмотр видео и фото с видеорегистратора, передача данных с
12
Page 14
SUBINI R660
устройства на телефон(фото видео) а так же управление устройством
через интерфейс приложения.
Режим видеозаписи
При включении видеорегистратора запись начинается автоматически. Для
остановки видеозаписи нажмите «ОК», для возобновления нажмите «ОК»
еще раз.
Видеозапись при включенном детекторе движения
Если детектор движения включен, то запись начинается автоматически
при появлении движущегося объекта в объективе видеорегистратора и
отключается при остановке движения. Данная функция позволяет
существенно экономить место на карте памяти.
Видеозапись по циклу
13
Page 15
SUBINI R660
Если данный режим включен – место на Вашей карте памяти никогда не
закончится. В автоматическом режиме при заполнении карты памяти старые видеозаписи будут перезаписаны если они не защищены.
Защита файлов фото и видео
В данном видеорегистраторе есть встроенный G-sensor(датчик удара).
При ударе или сильной вибрации файл автоматически защищается от
записи и меняется название на SOS_XXXX.avi . Чувствительность
датчика удара настраивается в меню.
Клавиша блокировки SOS
Функция защиты файлов работает так же и в «ручном» режиме. Для
включении данной функции достаточно нажать клавишу Меню во время
видеозаписи. Если вы хотите снять защиту нажмите клавишу еще раз.
Режим фото
14
Page 16
SUBINI R660
В режиме видеозаписи нажмите кнопку «ОК» для остановки\старта
записи видео. Для перехода в режим фото нажмите «Mode». Клавиши
«Вверх» и «Вниз» регулируют цифровое увеличение. В главном меню
можно настроить параметры фото и видео.
Режим воспроизведения
В режиме воспроизведения можно понизить или увеличить громкость
проигрываемого видео, удалить файлы записи или поставить\снять с них
защиту от перезаписи. Для этого нажмите кнопку «Menu». Для
переключения между просмотром видео и фото нажмите «Mode».
GPS
В данном устройстве имеется встроенный GPS модуль, который
позволяет добавлять координаты и показывать синхронно с видео, путь
движения автомобиля на карте.
15
Page 17
SUBINI R660

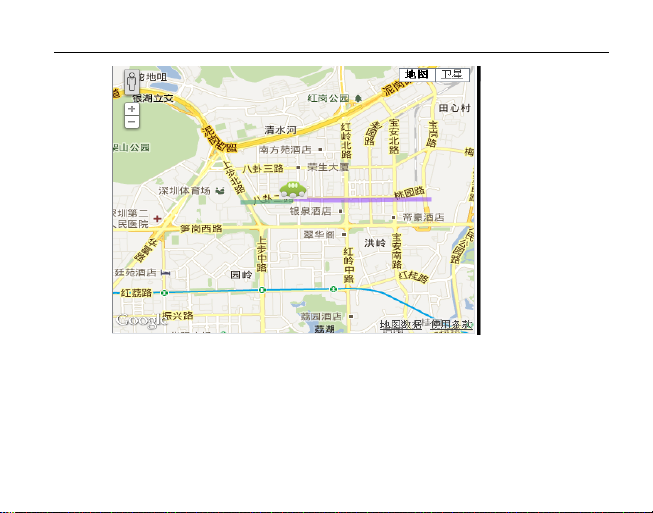

Для просмотра траектории движения на картах Вaidu/Google maps, нужно
установить на ваш компьютер специальный плеер, который идет в
комплекте на CD. На территории РФ - рекомендуем использовать Google
maps.
16
Page 18
SUBINI R660
О светоиндикации. Wi-Fi
При включении индикатор загорается красным цветом. При соединении с
мобильным телефоном, просмотре с него фото и видео, индикатор
начинает пульсировать.
17
Page 19
SUBINI R660
Основные характеристики
Встроенный GPS модуль с поддержкой записи координат
передвижения.
Широкоугольный объектив А+ класса с углом обзора 130
градусов
Инфракрасная подсветка и поддержка ночной съемки.
WDR
Встроенный Wi-Fi модуль, который позволяет просматривать
отснятые фото и видео на смартфоне. Так же поддерживается
удаленное управление устройством( требуется специальное
приложение для Android 4.0 и выше)
18
Page 20
SUBINI R660
Циклическая перезапись видеофайлов. Место на вашей карте
памяти никогда не кончится.
Автоматическое включение устройства при повороте ключа
зажигания в автомобиле.
Встроенный G-sensor
HDMI
19
Page 21
SUBINI R660
Дисплей
2.7’’
Угол обзора
110 градусов по горизонтали，70 градусов по
вертикали, 130 градусов по диагонали
Язык
English/Portuguese/Chinese Traditional/Chinese
Simplified/Русский
Разрешение видео
1920x1080 при 30 к/с
Встроенный Wi-Fi
IEEE 802.11b/n/g
Расширение видео
AVI
Карта памяти
Micro SD
20
Page 22
SUBINI R660
Микрофон/Динамик
Встроенный
Частота
50Hz/60Hz
TV-Out
NTSC/PAL
Интерфейс
USB2.0, HDMI
Питание
5.5V 1A
Аккумулятор
Встроенный
System
requirements
Windows 2000/XP/Vista/Windows 7
21
Page 23
SUBINI R660
Гарантийный талон
Продавец гарантирует бесплатный ремонт в течение 12 месяцев со
дня продажи.
Дата продажи « » год. М.П.
Подпись продавца
Гарантийные обязательства не распространяются на изделия:
Залитые водой или другой жидкостью
Имеющие механические повреждения
С нарушенным защитным стикером
Установленные неквалифицированно
С незаполненным гарантийным талоном
22
Page 24
SUBINI R660
