Page 1
S 60-IME-6L-0407
installation & mode d'emploi
installatie & gebruiksaanwijzing
installazione & istruzioni per l’uso
instalación & instrucciones de uso
instalação & instruções de utilização
installation & directions for use
[ fr ]
[ nl ]
[ it ]
[ es ]
[ pt ]
[ en ]
SN 29062
Page 2
[ fr ] [ nl ] [ it ] [ es ] [ pt ] [ en ]
installation installatie installazione instalación instalação installation 3 »» 18
mode d'emploi
gebruiksaanwijzing
istruzioni
per l’uso
instrucciones
de uso
instruções de
utilização
directions
for use
19 »» 29
certificat
de garantie
garantieattest
certificato
di garanzia
certificado
de garantía
certificado
de garantia
certificate
of guarantee
30 »» 36
Page 3
installation
installatie
installazione
instalación
instalação
installation
[ fr ]
[ nl ]
[ it ]
[ es ]
[ pt ]
[ en ]
Page 4
S60-IME-6L
04-07
4

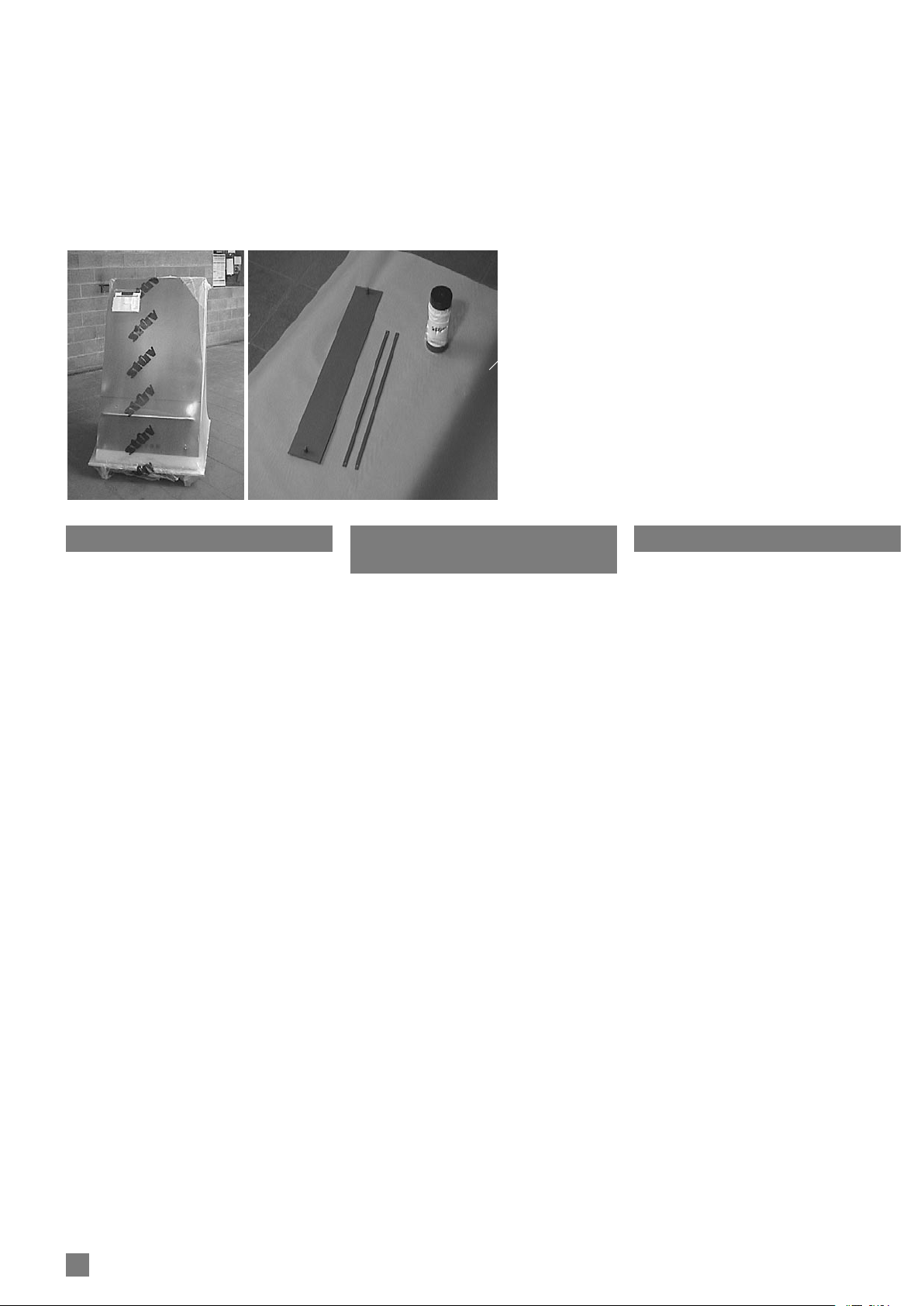

À la réception du matériel
Avant toute manipulation du foyer, veiller
à lire les instructions d’installation.
A la réception, vous recevez 2 colis:
1. le foyer proprement dit, contenant:
– une bombe de peinture pour
réparation se trouvant dans la
chambre de combustion (photo 2
indice C)
– le couvercle de la trappe d’accès se
trouvant dans le bac mobile (indice A)
– 2 bielles et les vis et écrous (dans la
chambre de combustion) pour les
monter (indice B)
– les documents.
2. la boîte à fumée
Attention!
La garantie ne couvre les détériorations
dues au transport que si elles sont signalées dans les 48 heures de la livraison.
La peinture n'est pas cuite au four; elle
est donc relativement fragile mais elle
durcira lors des premières chauffes; par
conséquent, manipuler l'appareil avec
précaution lors de son installation.
Lors du premier feu, certains
dégagements de fumée et d'odeur
peuvent se produire: ventiler
abondamment.
Nous vous recommandons instamment
de confier l'installation de votre Stûv
(ou en tout cas le contrôle de cette
installation) à un professionnel qualifié
qui pourra notamment vérifier que les
caractéristiques du conduit de fumées
correspondent au foyer installé.
Wij bevelen u ten stelligste aan om
voor de installatie van uw Stûv een
beroep te doen op een erkend vakman
(of hem in ieder geval de installatie te
laten controleren). De vakman zal met
name controleren of het rookkanaal
geschikt is voor de geïnstalleerde haard.
Bij de ontvangst van
het materiaal
Voordat u de haard uitpakt gelieve de
installatie-instructies te lezen.
Bij ontvangst, krijgt u 2 collis:
1. de haard met volgende materialen:
– een verfspuitbus voor reparaties
bevindt zich in de vebrandingskamer
(foto 2 index C)
– de afsluitplaat van het mobiele
gedeelte (index A)
– 2 drijfstangen met vijzen en moeren
(in de verbrandingkamer) voor
montage (index B)
– dokumenten.
2. de rookopvang
Opgelet!
De garantie dekt enkel transportschade
die binnen 48 uur na levering wordt
gemeld.
De verf is niet in de oven gebakken.
Ze is dus relatief kwetsbaar en zal pas
verharden tijdens de eerste opwarmingen
van de haard. Tijdens de installatie
van de haard moet dan ook de nodige
voorzichtigheid aan de dag gelegd
worden om de verf niet te beschadigen.
Wanneer de haard voor het eerst
wordt aangemaakt, kunnen rook en
geur vrijkomen. Zorg voor voldoende
verluchting.
Vi consigliamo di affidare l’installazione
del vostro Stûv (e il controllo) a
un tecnico specializzato che potrà in
particolare verificare se le caratteristiche
del condotto dei fumi corrispondono
al focolare installato.
Al ricevimento del materiale
Prima di iniziare l’installazione, leggere
attentamente le istruzioni d’installazione.
Riceverete 2 imballaggi:
1. il focolare propriamente detto,
contenente:
– una bombola di vernice per le
eventuali riparazioni che si trova nella
camera di combustione
(foto 2 punto C)
– il coperchio del foro di accesso che si
trova nella vaschetta mobile (punto A)
– 2 bielle + viti e dadi (nella camera di
combustione) per montarle
(punto B)
– documenti.
2. la cassa fumo
Attenzione!
La garanzia include i deterioramenti
causati dal trasporto unicamente se questi
vengono segnalati entro 48 ore dalla
consegna.
La vernice non è stata sottoposta alla
cottura a forno, per cui è relativamente
fragile, ma indurirà nel corso del primo
riscaldamento del focolare.
Di conseguenza, manipolare l’apparecchio
con la massima precauzione durante
l’installazione.
Quando si accende il focolare per la prima
volta, si possono sprigionare fumi e odori.
Ventilare abbondantemente.
1
2
A
B
C
Page 5
S60-IME-6L
04-07
5
Le recomendamos encarecidamente que
confíe la instalación, o por lo menos
el control de la instalación, de su Stûv
a un profesional cualificado que se
encarge sobre todo de verificar que las
características de la salida de humos
corresponden a las del hogar instalado.
Recepción del material
Antes de cualquier manipulación del
hogar, asegúrese de leer las instrucciones
de instalación.
Al recibir el material, se encontrará usted
con dos paquetes:
1. El hogar propiamente dicho, que
contiene:
– Una bomba de pintura para retoques,
que se encuentra en la cámara de
combustión (foto 2 letra C).
– La tapa de la trampilla de acceso, que
se encuentra en la cubeta móvil (letra
A).
– Dos bielas y los tornillos y tuercas
para montarlos, que están en la
cámara de combustión (foto 2 letra
B).
– Documentos.
2. La caja de humos.
¡Atención!
La garantía sólo cubre los deterioros producidos durante el transporte si se comunican durante las 48 horas siguientes a la
recepción del paquete.
La pintura no ha sido sometida a una
cocción al horno, por lo que es relativamente frágil, pero se irá endureciendo
con los primeros usos; por consiguiente,
hay que manipular el aparato con precaución durante su instalación. Durante
el primer encendido se pueden producir
algunos escapes de humo y de olores,
por lo que se recomienda mantener una
abundante y constante ventilación.
On taking delivery of
the equipment
Before handling the fireplace at all, take
care to read the installation instructions.
On taking delivery, you receive 2 packets:
1. the actual fireplace, containing:
– a paint spray for repairs, to be found
in the combustion chamber (photo 2
letter C)
– the cover of the access hatch to be
found in the movable tray (letter A)
– 2 connecting rods and the screws and
nuts (in the combustion chamber) for
fitting them (letter B)
– documents.
2. the smoke box
Caution!
The guarantee only covers damage due
to transport if it is notified within 48
hours of delivery.
The paint is not oven-baked and it is
therefore relatively fragile but will harden
when it is heated for the first few times.
Consequently, take care when handling
the appliance when it is being fitted.
When lighting the fire for the first time,
some unpleasant smoke or smells may be
released. Ventilate with a plentiful supply
of air.
We strongly emphasize our
recommendation that you should
entrust the installation of your Stûv (or
at any rate its inspection) to a skilled
professional,
in particular so that he is able to
check that the characteristics of the flue
correspond to the fireplace installed.
Page 6
S60-IME-6L
04-07
6

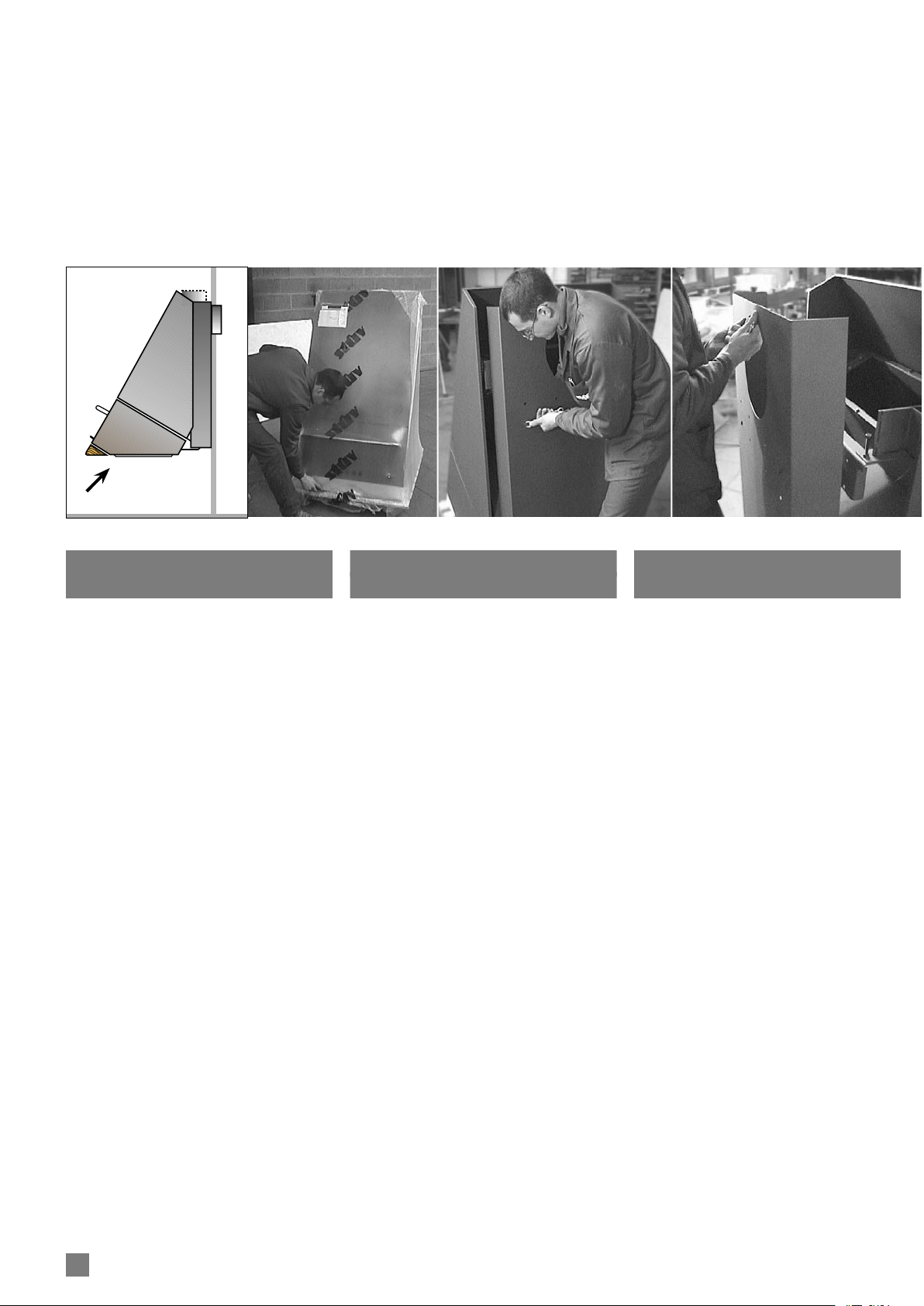

Déballage et préparation
du Stûv 60 avant installation
Retirer la housse de protection en
plastique en prenant soin de ne pas
griffer la peinture (photo 4).
Retirer la tôle de protection murale
(photo 5 et 6).
À l’aide d’une pince coupante, libérer
les chaînes (attachées pour le transport)
(photo 7).
Retirer la cornière de suspension située
à l’arrière du Stûv (photo 8) et ouvrir le
foyer (photo 9) pour accéder à la fixation
des parements.
Disimballaggio e preparazione
prima dell’installazione
Togliere la custodia di protezione di
plastica facendo attenzione a non
graffiare la vernice (foto 4).
Togliere la lamiera di protezione murale
(foto 5 e 6).
Con una pinza da taglio, liberare le
catene (utilizzate per il trasporto) (foto 7).
Togliere l’angolare di sospensione situato
sul retro dello Stûv (foto 8) e aprire
il focolare (foto 9) per accedere al
fissaggio dei rivestimenti.
En cas de réclamation, communiquez
toujours le n° du foyer visible sous le
foyer, en position fermée (figure 3).
Remettez-les documents à l’utilisateur et
recommandez-lui de renvoyer le certificat
de garantie à Concept & Forme.
Vermeld bij eventuele klachten het nr.
van de haard. Dit nummer bevindt zich
onderaan het toestel, in gesloten positie
(figuur 3).
Overhandig de documenten aan
de gebruiker en raad hem aan het
garantiebewijs naar Concept & Forme
terug te sturen.
3
4 5
6
Het uitpakken van de Stûv
voor de installatie
Verwijder voorzichtig de plastieke
beschermhoes zodat de verf niet
beschadigt (foto 4).
Verwijder de muurbeschermingsplaat
(foto 5 en 6).
Maak de kettingen los (bevestigt voor het
transport) met behulp met een kniptang
(foto 7).
Verwijder het draagprofiel aan de
achterzijde vaan de haard (foto 8)
en open de haard (foto 9) zodat u
toegang hebt aan de bevestiging van de
onmanteling.
Per presentare un reclamo, comunicare
sempre il numero del focolare, visibile
quando l’apparecchio è nella posizione
chiusa (foto 3).
Consegnare i documenti all’utilizzatore
raccomandandogli di rinviare il certificato
di garanzia a Concept & Forme.
Forme
Page 7
S60-IME-6L
04-07
7

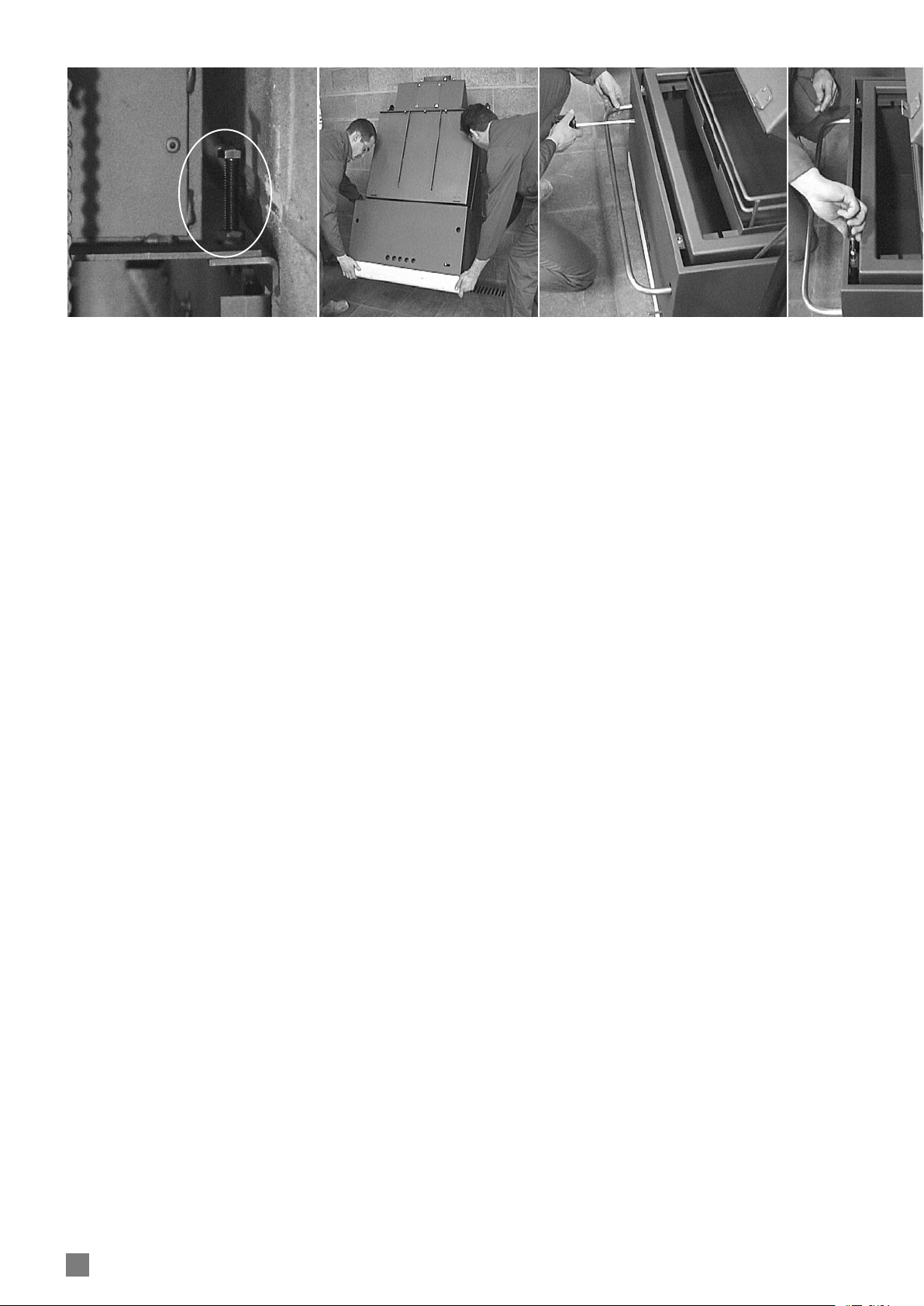

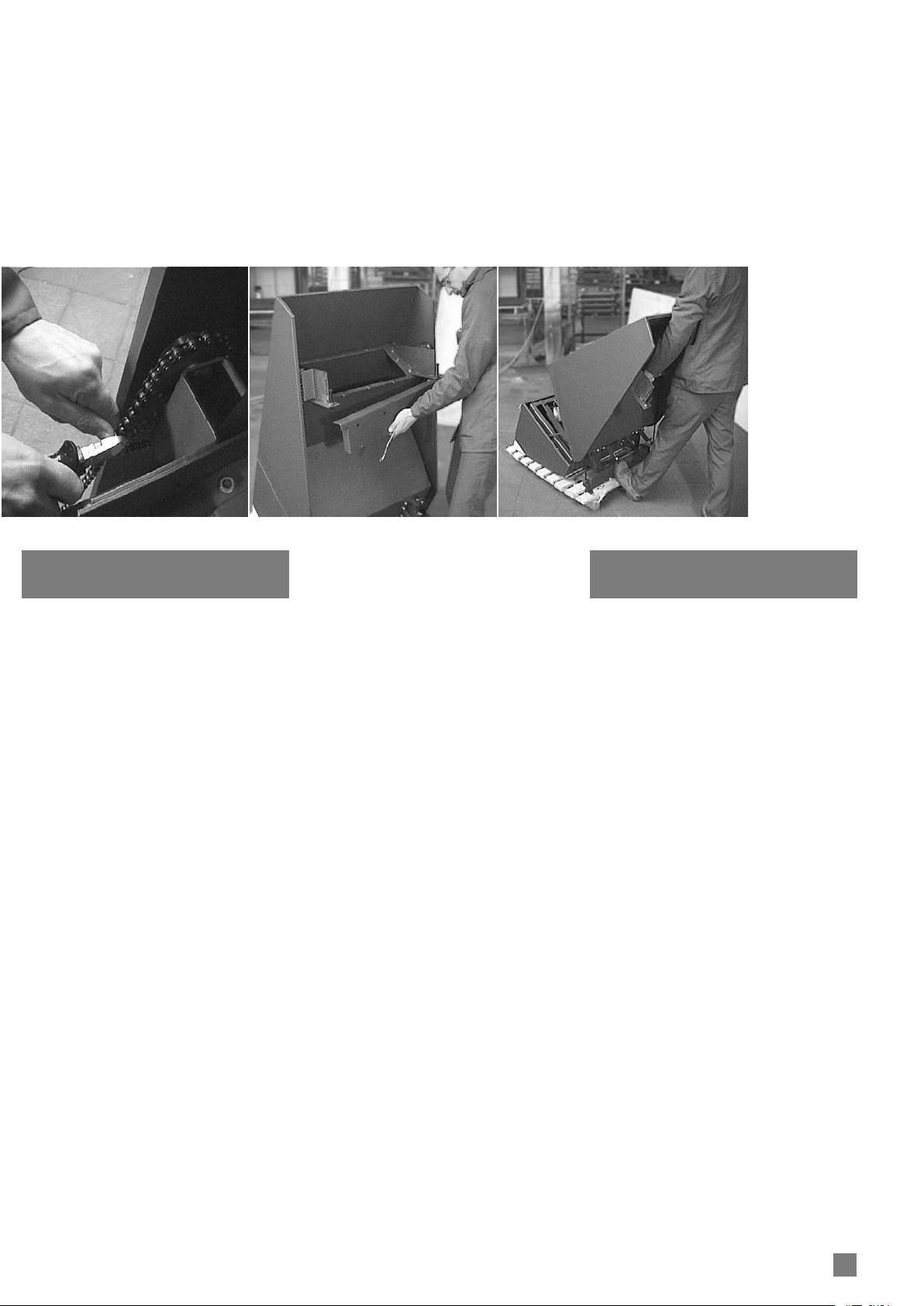

Unpacking and preparing
the Stûv 60 before installation
Take off the plastic protective bag, taking
care not to scratch the paintwork
(photo 4).
Take off the wall protection metal sheet
(photo 5 and 6).
Release the chains (attached for transport
purposes) using cutting nippers (photo 7).
Take out the suspension anglesection
located at the back of the Stûv (photo 8)
and open the fireplace (photo 9) to have
access to the fixing of the facing.
Desembalaje y preparación del
Stûv 60 antes de su instalación
Retire la funda de protección de plástico
con cuidado de no rayar la pintura
(foto 4).
Retire la chapa de protección mural
(fotos 5 y 6).
Con unos alicates de corte, suelte las
cadenas, que han sido atadas para el
transporte (foto 7).
Retire el codo de protección de la parte
trasera del Stûv (foto 8) y abra el hogar
(foto 9) para tener acceso a la fijación de
los paramentos.
7
8
9
En caso de reclamación, comunique
siempre el número del hogar, visible bajo
el hogar, en posición cerrada (figura 3).
Entregue los documentos al usuario y
recuérdele que debe envíar el certificado
de garantía a Concept & Forme.
If you have a complaint to make, always
communicate the no. of the fireplace
which can be seen underneath the
fireplace, in the closed position (figure 3).
Hand the documents over to the user
and recommend that he should return
the certificate of guarantee to Concept &
Forme.
Page 8
S60-IME-6L
04-07
8

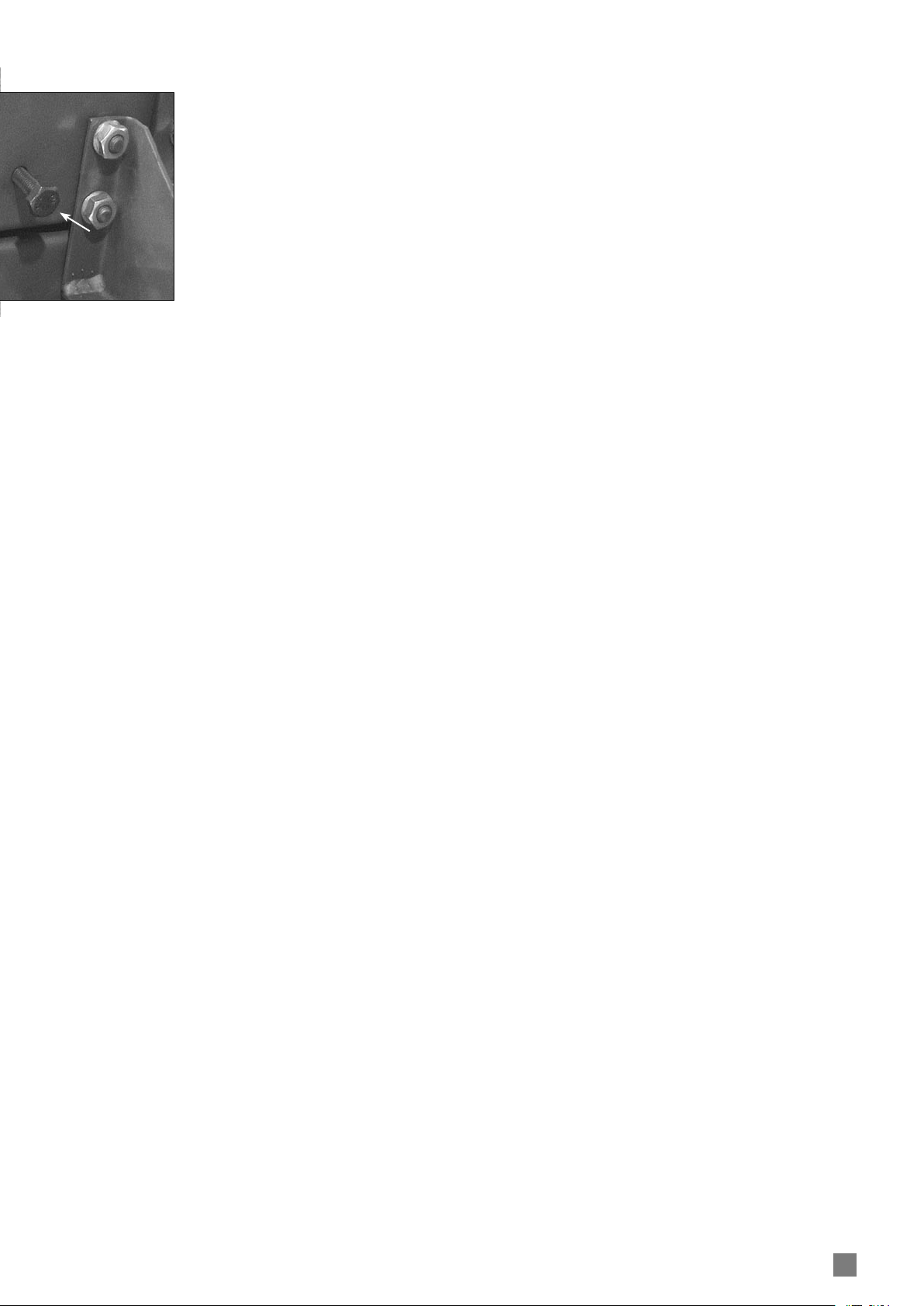

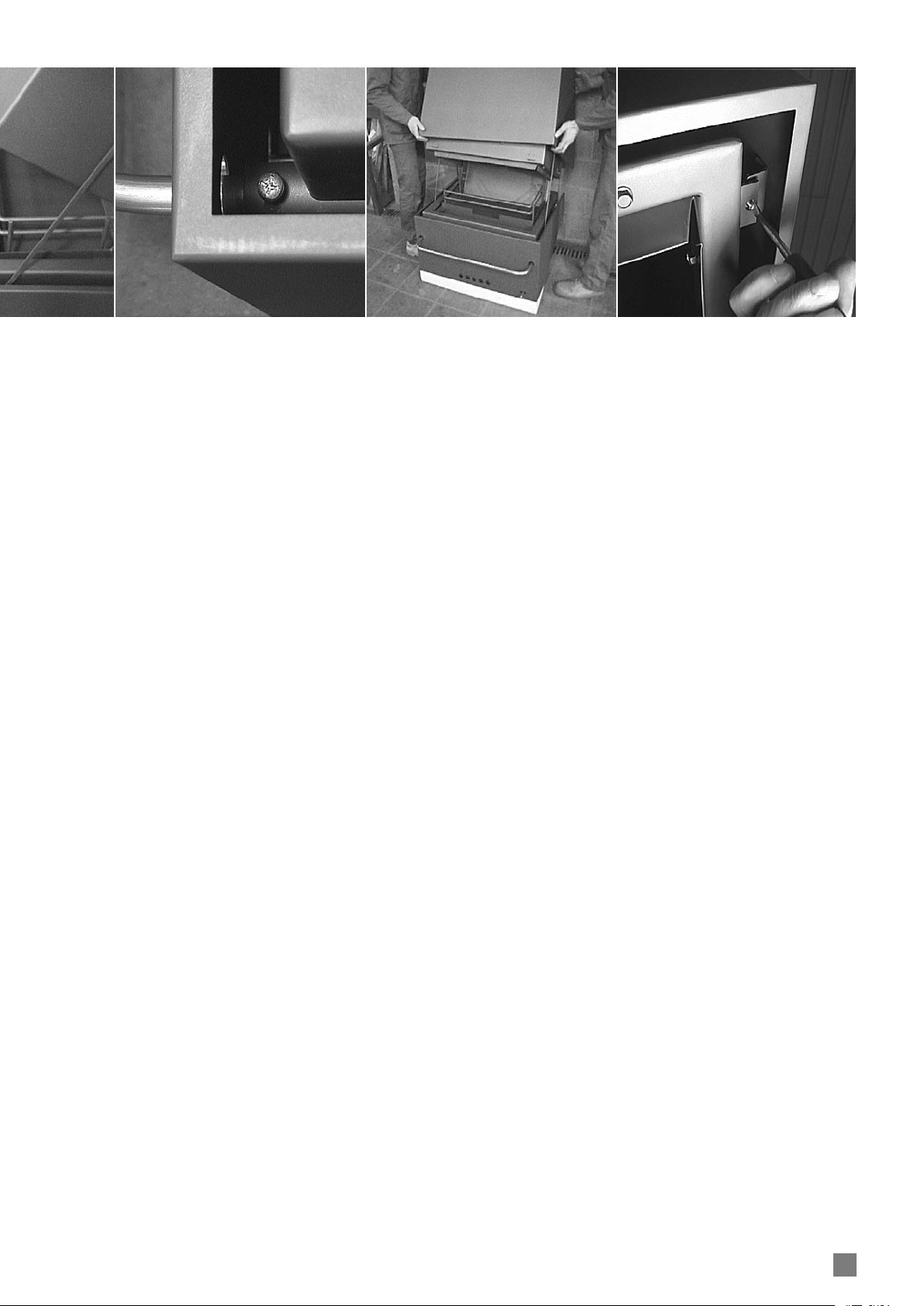

Met behulp vaan een dopsleutel van 10,
kunt u de dopvijzen losmaken van de
bovenste onmanteling.
Sluit de haard en verwijder de bovenste
onmanteling (foto 11).

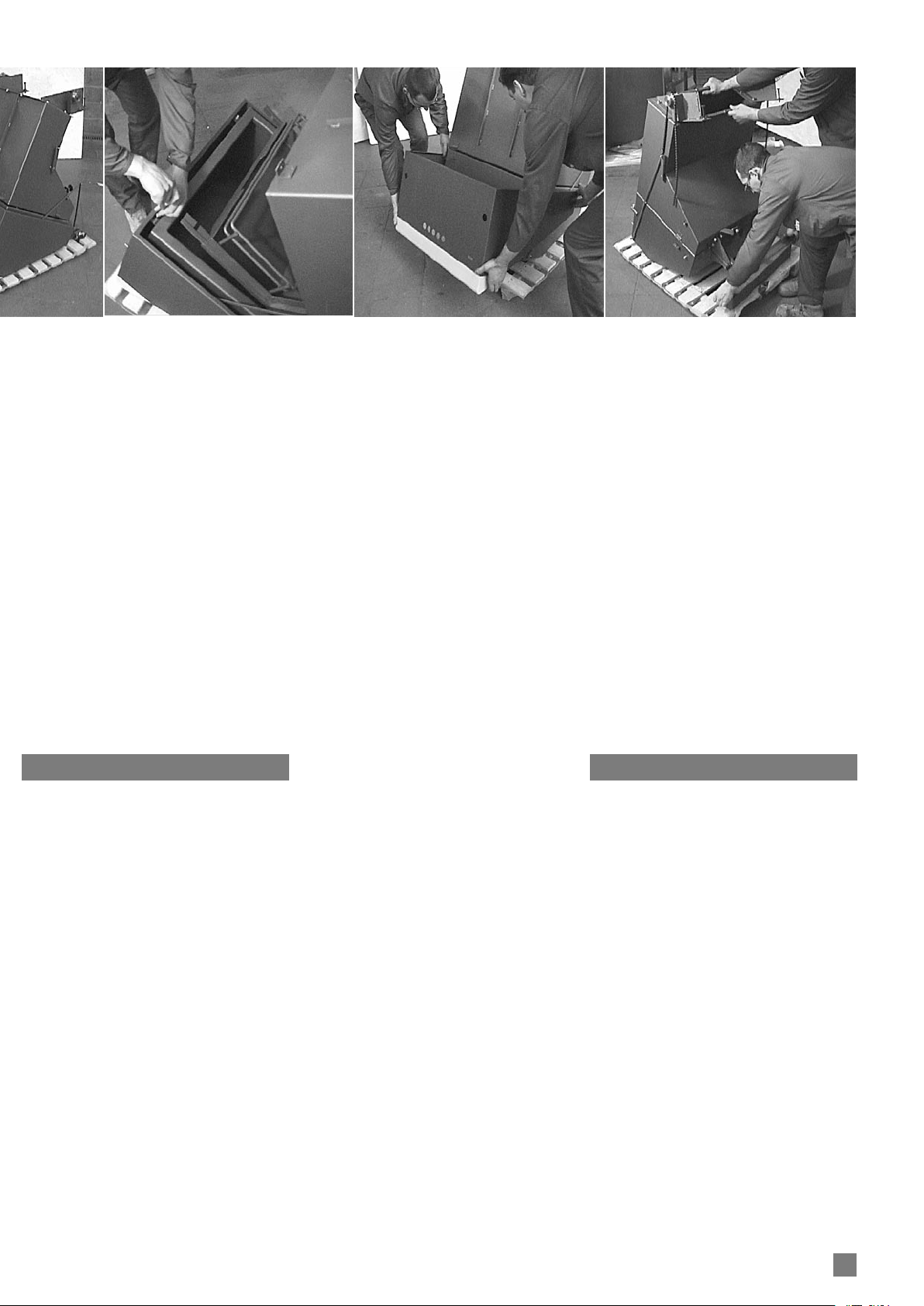

Open het apparaat en maak de vijzen
los die het inoxe handvat vasthecht (foto
12).
Verwijder het inoxe handvat (foto 13).
Verwijder de 4 dopvijzen die de onderste
onmanteling vasthecht. Gebruik een
dopsleutel van 10 (foto 14).
Verwijder de onderste onmanteling (foto
15).
Verwijder het tegenwicht (foto 16).
A l’aide d’une clef à douille de 10,
débloquer et retirer les écrous borgnes
qui maintiennent le parement supérieur.
Refermer l’appareil et retirer le parement
supérieur (photo 11).
Rouvrir l’appareil et débloquer les vis qui
maintiennent la poignée inox (photo 12).
Retirer la poignée inox (photo 13).
Débloquer et retirer les 4 écrous borgnes
qui fixent le parement inférieur. Utiliser
une clef à douille de 10 (photo 14).
Retirer le parement inférieur (photo 15).
Enlever le contrepoids (photo 16).
Con una chiave multipla n°10, allentare
e togliere i dadi ciechi che sostengono il
rivestimento superiore.
Richiudere l’apparecchio e togliere il
rivestimento superiore (foto 11).
Riaprire l’apparecchio e allentare le
viti che fissano la maniglia d’acciaio
inossidabile (foto 12).
Togliere la maniglia d’acciaio inossidabile
(foto 13).
Allentare e togliere i 4 dadi ciechi che
fissano il rivestimento inferiore. Utilizzare
una chiave multipla n°10 (foto 14).
Togliere il rivestimento inferiore (foto 15).
Togliere il contrappeso (foto 16).
9
7
10
11
12
Raccordement à la cheminée
S’assurer que les caractéristiques dimensionnelles du conduit répondent aux
prescriptions locales pour une installation
suivant les règles de l’art et aux normes
en vigueur.
Quelques notions élémentaires
– Pour un tirage correct, le foyer doit
être adapté au conduit de cheminée
(ou inversément).
– Une cheminée surdimensionnée
est aussi préjudiciable au bon
fonctionnement du foyer qu’une
cheminée sous-dimensionnée.
– Le conduit sera aussi droit que
possible.
– La solution idéale est un conduit
construit à l’intérieur du bâtiment et
isolé thermiquement; à proscrire: un
conduit extérieur sans isolation.
Aansluiting op een schoorsteen
Ga na of de afmetingen van het rookkanaal voldoen aan de lokale voorschriften voor een installatie volgens de
regels van de kunst en volgens de
geldende normen.
Enkele elementaire regels
– Voor een goede trek moet de haard
aangepast zijn aan het rookkanaal (of
omgekeerd).
– Een te grote schoorsteen is even
nadelig voor de goede werking
van de haard als een te kleine
schoorsteen.
– Het rookkanaal moet zo recht
mogelijk zijn.
– De ideale oplossing is een thermisch
geïsoleerd rookkanaal in het gebouw.
Te vermijden: een niet geïsoleerd
rookkanaal buiten het gebouw.
Collegamento al camino
Assicurarsi che le caratteristiche
dimensionali del condotto rispondano alle norme locali per eseguire
un’installazione a regola d’arte e alle
norme in vigore.
Alcune regole elementari
– Per un tiraggio corretto, il focolare
deve essere adattato al condotto del
camino (o viceversa).
– Il condotto deve essere il più dritto
possibile.
– Un camino troppo grande è pregiu-
dizievole al buon funzionamento di
un focolaio allo stesso modo di un
camino troppo piccolo.
– La soluzione ideale è un condotto
costruito all’interno del camino e
isolato termicamente.
Evitare assolutamente i condotti
esterni senza isolamento.
Page 9
S60-IME-6L
04-07
9
1413
Con ayuda de una llave de tubo del 10,
desbloquee y retire las tuercas ciegas que
sujetan el paramento superior (foto 10).
Vuelva a cerrar el aparato y retire el
paramento superior (foto 11).
Vuelva a abrir el aparato y desbloquee los
tornillos que aseguran las agarraderas de
acero inoxidable (foto 12).
Retire la agarradera de acero inoxidable
(foto 13).
Desbloquee y retire las cuatro tuercas
ciegas que sujetan el paramento inferior.
Utilice una llave de tubo del 10 (foto 14).
Retire el paramento inferior (foto 15).
Retire el contrapeso (foto 16).

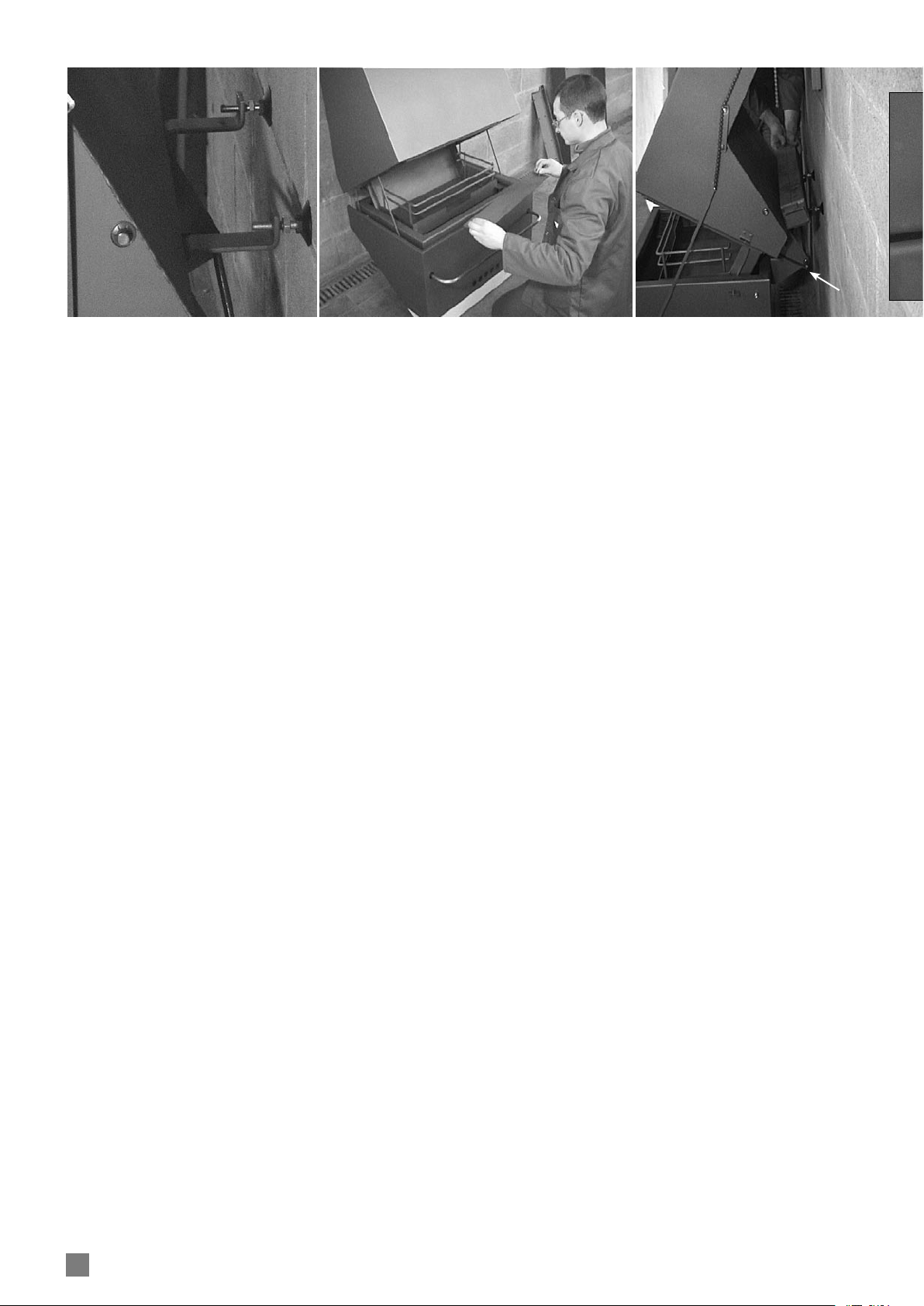

Loosen and take out the capnuts holding
the upper facing using a no. 10 box
spanner.
Close the appliance again and take out
the upper facing.
Open the appliance again and loosen the
screws holding the stainless-steel handle
(photo 12).
Take out the stainless-steel handle
(photo 13).
Loosen and take out the 4 capnuts
fixing the lower facing. Use a no. 10 box
spanner (photo 14).
Take out the lower facing (photo 15).
Remove the counterweight (photo 16).
12 13
15
16
Acoplamiento a la chimenea
Asegúrese de que las dimensiones del
conducto responden a las normativas
locales para la instalación según las reglas
del oficio y a las normas vigentes.
Algunas nociones elementales:
– Para que tire correctamente, el hogar
debe estar adaptado al conducto de la
chimenea (o a la inversa).
– Una chimenea demasiado grande es
tan perjudicial como una chimenea
demasiado pequeña de cara al buen
funcionamiento del hogar.
– El conducto debe ser tan recto como
sea posible.
– La solución ideal es un conducto
construído en el interior del edificio
y aislado térmicamente; un conducto
exterior y sin aislamiento es
completamente inadmisible.
Connection to the chimney
Make sure that the flue size
characteristics meet local regulations for
installation according to the book and
respecting the standards in force.
Some rudimentary notions
– For a correct draught, the fireplace
must be adapted to the flue (or
inversely).
– It is worth recalling that an oversized
chimney is as harmful to the smooth
operation of the fireplace as an
undersized chimney.
– The flue will be as straight as possible.
– The ideal solution is a flue built inside
the building and thermally insulated.
An outside flue pipe without any
insulation must be avoided.
Page 10
S60-IME-6L
04-07
10

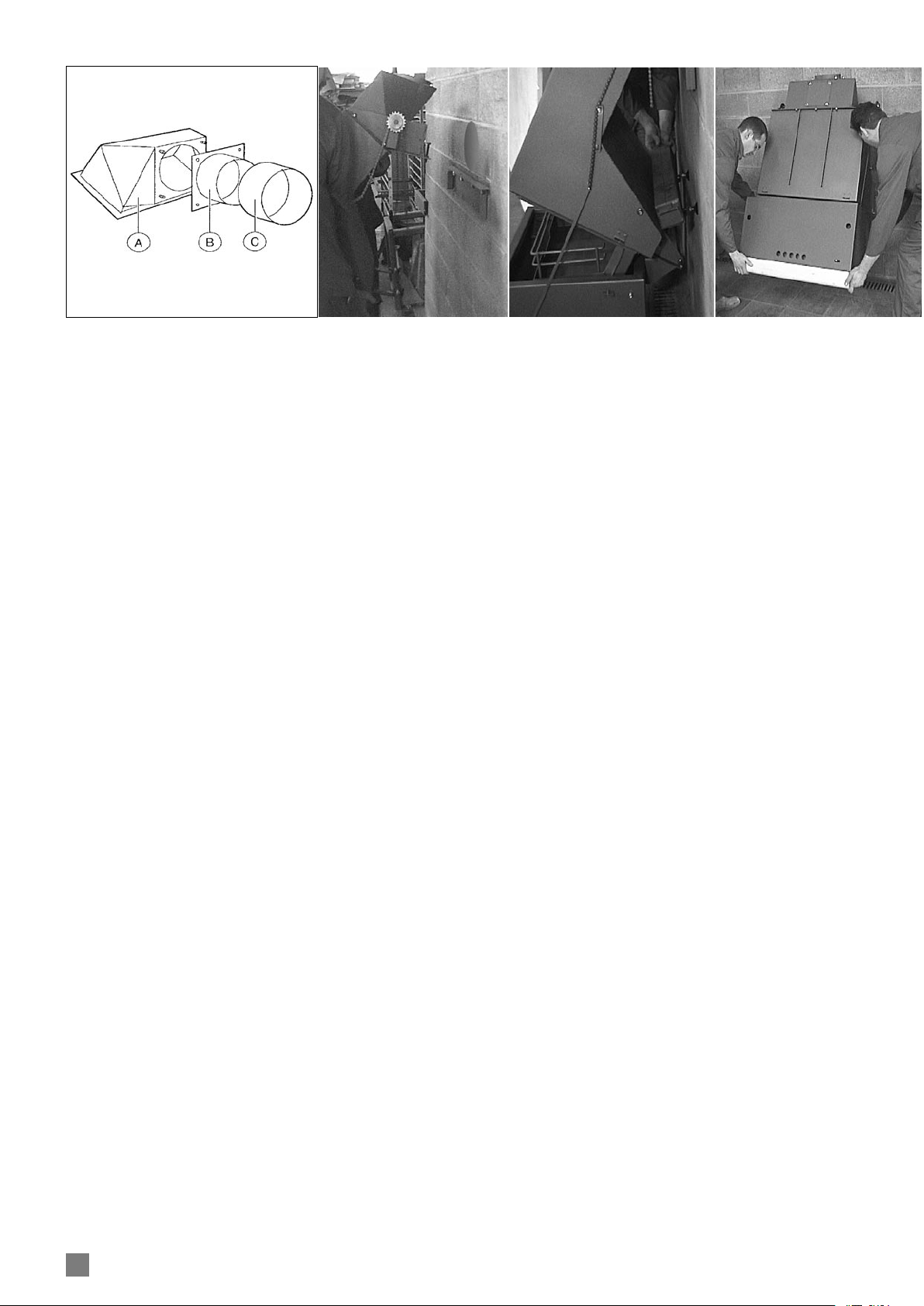

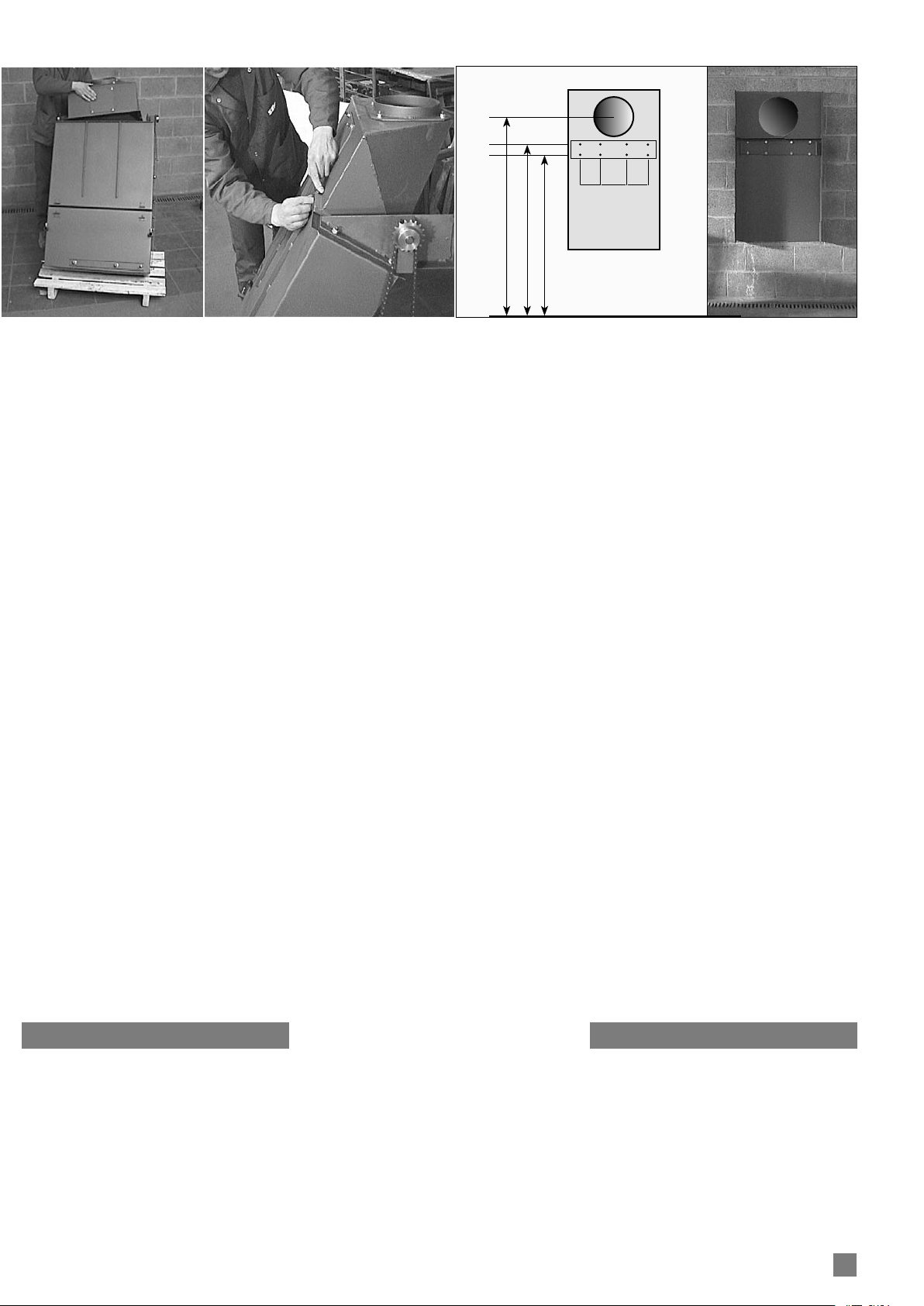

Si vous avez commandé un Stûv 60 avec
sortie vers le haut vous recevez une boîte
à fumée du modèle illustré photo 17
indice A.
Diamètre de la sortie: 200 mm.
Si vous avez commandé un Stûv 60 avec
sortie vers l’arrière vous recevez une boîte
à fumée du modèle illustré photo 17
indice B.
Diamètre de la sortie: 200, 230 ou
250 mm, suivant les caractéristiques de la
cheminée.
Placer un feutre, du mastic de fer ou
une corde céramique pour assurer une
parfaite étanchéité entre le corps de
l’appareil et la boîte à fumée (photo 18).
Poser et fixer la boîte à fumée avec les
vis et écrous M8. Utiliser une clé de 13.
(Photo 19 et 20)
Raccordement
Pour le raccordement proprement dit,
nous recommandons un conduit inox,
si possible rigide.
Certaines configurations de cheminée
peuvent exiger un autre diamètre que
celui prévu en standard.
Veuillez consulter Stûv.
Il est conseillé d’isoler le conduit de
fumée, pour favoriser le tirage et éviter
les condensations.
Indien u een Stûv 60 heeft besteld met
bovenaansluiting krijgt u een rookopvang
zoals getoont wordt op foto 17 index A.
Diameter rookuitgang: 200 mm.
Indien u een Stûv 60 heeft besteld met
achteraansluiting krijgt u een rookopvang
zoals getoont wordt op foto 17 index B.
Diameter rookuitgang: 200, 230 en
250 mm. Naargelang de karakteristieken
van de schouw.
Plaats een vilt, vuurvaste ijzermastic of
een keramische koord tussen de haard
en de rookopvang om een hermetische
afdichting te waarborgen (foto 18)
Plaats de rookopvang en hecht vast met
de vijzen en moeren type M8. Gebruik
hiervoor een sleutel van 13. (foto 19 en
20)
Aansluiting
Voor de eigenlijke aansluiting bevelen wij
een buis van roestvrij staal aan, indien
mogelijk vaste buizen.
Voor bepaalde schoorstenen is een
andere diameter vereist dan de
standaarddiameter.
Raadpleeg Stûv.
Het verdient aanbeveling het rookkanaal
te isoleren om de trek te verbeteren en
condensatie te voorkomen.
Se avete ordinato uno Stûv 60 con
l’uscita verso l’alto, riceverete anche una
cassa fumo come indicato nella foto 17
punto A.
Diametro dell’uscita: 200 mm.
Se avete ordinato uno Stûv 60 con
l’uscita sul retro, riceverete anche una
cassa fumo come indicato nella foto 17
punto B. Diametro dell’uscita: 200, 230
o 250 mm a seconda delle caratteristiche
del camino.
Mettere un feltro, del mastice di ferro
o una corda di ceramica per garantire
una perfetta ermeticità fra il corpo
dell’apparecchio e la cassa fumo (foto
18).
Collocare e fissare la cassa fumo per
mezzo delle viti e dei dadi M8. Utilizzare
una chiave n°13 (foto 19 e 20).
Collegamento
Per il collegamento, si consiglia un
condotto d’acciaio inossidabile, se
possibile rigido.
Certe configurazioni di camini possono
richiedere un altro diametro rispetto a
quello standard. Consultare Stûv.
Si consiglia di isolare il condotto dei
fumi per favorire il tiraggio ed evitare la
condensazione.
17
A
B
Muurbevestiging
Opgelet: Plaats de Stûv 60 op exacte
dezelfde hoogte zoaals hiernaast vermeld,
zoniet zal het mobiele
gedeelte in open positie niet horizontaal
zijn (figuur 21).
Bevestig de muurbeschermingsplaat en
bevestingsprofiel (foto 22).
Installation murale
Attention: Placer le Stûv 60 exactement à
la hauteur mentionnée ci-contre sinon le
bac mobile en
position ouverte ne sera pas horizontal
(figure 21).
Fixer la tôle murale et la cornière de
suspension (photo 22).
18
Installazione murale
Attenzione: Collocare lo Stûv 60
esattamente all’altezza indicata qui di
fronte, altrimenti la vaschetta mobile in
posizione aperta non sarà più orizzontale
(figura 21).
Fissare la lamiera murale e l’angolare
di sospensione (foto 22).
Page 11
S60-IME-6L
04-07
11
Si ha encargado usted un Stûv 60 con
salida hacia arriba, habrá recibido una
caja de humos como el modelo ilustrado
en la foto 17, letra A.
Diámetro de la salida: 200mm.
Si ha encargado usted un Stûv 60 con
salida hacia atrás, habrá recibido una caja
de humos como el modelo ilustrado en la
foto 17, letra B.
Diámetro de la salida: 200, 230 o
250 mm según las características de la
chimenea.
Coloque un fieltro, masilla de hierro o
una cuerda cerámica para asegurar una
estanqueidad perfecta entre el cuerpo del
aparato y la caja de humos (foto 18).
Coloque y fije la caja de humos con los
tornillos y tuercas M8. Utilice una llave
del 13 (fotos 19 y 20).
Acoplamiento
Para el acoplamiento propiamente dicho,
le recomendamos un conducto de acero
inoxidabe, rígido si es posible.
Las configuraciones de algunas chimeneas pueden exigir otros diámetros no
previstos normalmente; por favor, consulte con Stûv.
Se aconseja aisle el conducto de humos
para favorecer el tiro y evitar las
condensaciones.

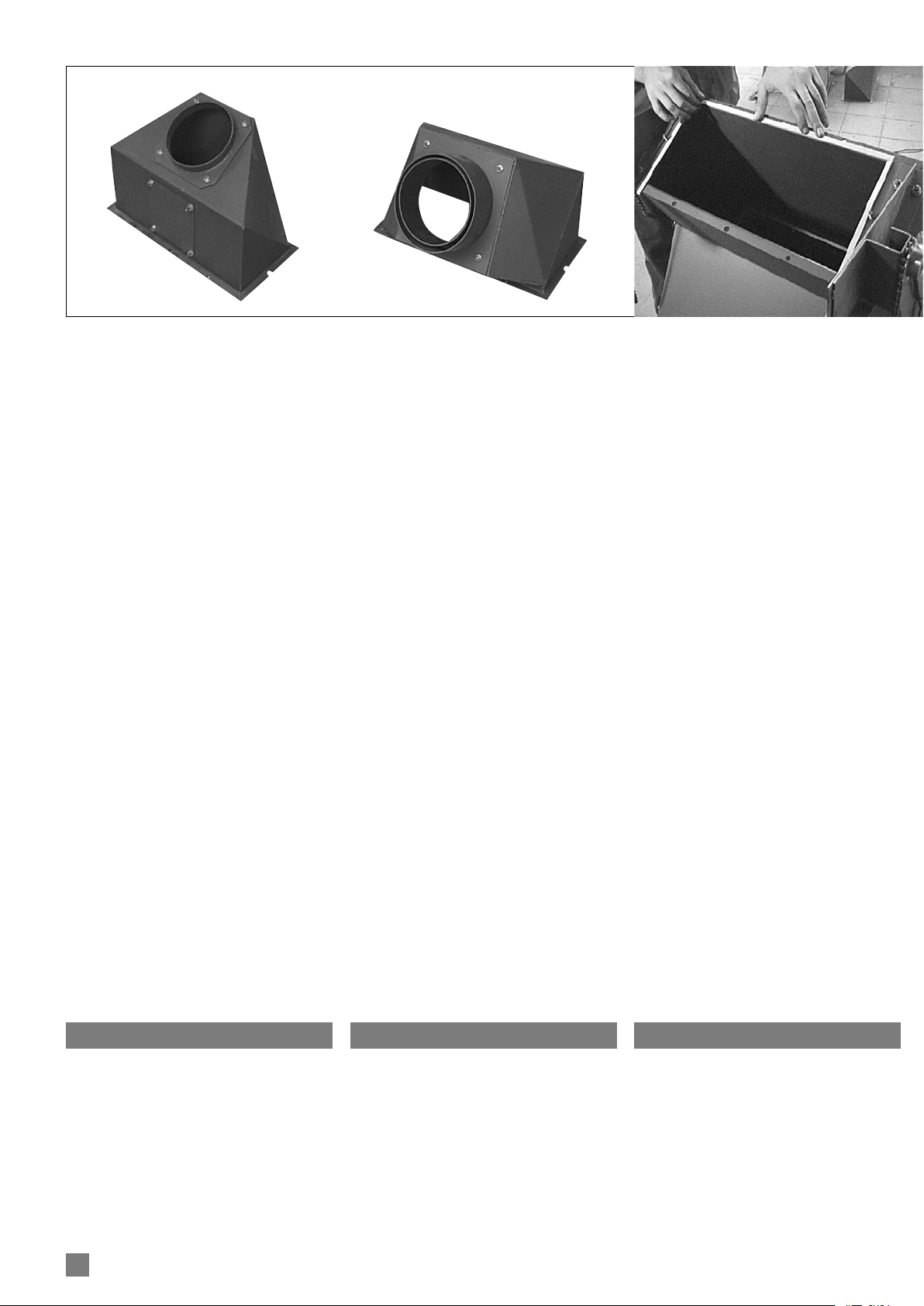

If you have ordered a Stûv 60 with a top
outlet, you receive the smoke-box model
illustrated in photo 17 letter A.
Outlet diameter: 200 mm.
If you have ordered a Stûv 60 with a
back outlet, you receive the smoke-model
illustrated in photo 17 letter B.
Outlet diameter: 200, 230 or 250 mm
according to the chimney characteristics.
Place a felt strip, iron-putty or a ceramic
cord to make sure that the body of the
appliance and the smoke-box (photo 18)
are sealed tight.
Place and fix the smoke-box with the
screws and nuts M8. Use a no. 13
spanner. (Photo 19 and 20).
Connection
For the actual connection, we
recommend the use of a stainless-steel
flue and a rigid one, if possible.
Some chimney configurations may require
an other diameter than the standard
specified diameter. Please consult Stûv.
It is advisable to insulate the flue to
improve the draught and to avoid
condensation.
19
20 2221
1370 mm
1180 mm
1100 mm
150
150
200
Instalación mural
Atención: coloque el Stûv 60
exactamente a la altura mencionada
en la figura 21, porque si no la cubeta
móvil no quedará horizontal cuando esté
en posición abierta.
Fije la chapa mural y el angular de
suspensión (foto 22).
Wall installation
Caution: Place the Stûv 60 exactly at the
height mentioned opposite otherwise the
movable tray will not be horizontal in
the open position (figure 21).
Fix the metal wall sheet and the
suspension angle-section (photo 22).
Page 12
S60-IME-6L
04-07
12
Sceller au mortier ou au plâtre la collerette de finition C dans la maçonnerie
-bien dans l’axe- et à fleur de mur
(figure 23).
Pour la clarté de cette opération la tôle
murale n’a pas été placée.
Suspendre l’appareil sur la cornière de
suspension en introduisant la buse B dans
la collerette C (figure 23 et photo 24).
Assurer l’étanchéité entre la collerette de
finition scellée dans le mur et la sortie de
fumée du foyer.
Introduire le contrepoids, crochets vers
l’arrière (photo 25).
Maintenez le bac mobile fermé à l’aide
d’un calage quelconque, pour faciliter
l’accrochage du contrepoids (photo 26).
Attacher le contrepoids à la chaîne au
moyen des goupilles (photo 27), celles-ci
se trouvent dans une pochette collée à la
bombe de peinture.
Fixer la commande du clapet (photo 28)
à l’aide des 2 bielles qui se trouvent dans
le bac mobile (photo 2, indice B). Laisser
un minimum de jeu pour permettre l’articulation.
Ces bielles actionnent un déviateur qui
s’ouvre complètement lorsque le foyer
est ouvert et nécessite un tirage important.
Le déviateur s’abaisse et constitue une
chicane pour réduire le tirage lorsque le
foyer est fermé (figure 29).
Mets met mortel of plaaster het
afwerkingskraag in, goed in het midden
en gelijk met de muur (figuur 23).
Voor de duideluikheid van deze operatie
werd de muurbeschermingsplaat NIET
geplaatst.
Bevestig het apparaat aan het bevestingsprofielben breng tergelijkertijd buis
B in de kraag C (figuur 23 en foto 24).
Zorg voor een goede afsluiting tussen
het afwerkingskraag en de rookuitgang
van de haard.
Bevestig het tegengewicht met de
bevestigingshaken naar achter gericht
(foto 25).
Hou het mobiele gedeelte gesloten met
behulp van een of andere steun, om de
bevestiging van het tegengewicht te
vergemakkelijken (foto 26).
Bevestig het tegengewicht aan de
ketting met splitpennen (foto 27), die
zich bevinden in een zakje gekleeft aan
de spuitbus.
Bevestig de aandrijving van de rookklep
(foto 28) met behulp van de 2 drijfstangen die zich bevinden in het mobiele
gedeelte (foto 2, index B). Laat een
beetje speling voor de beweegbaarheid
van de drijfstangen.
Deze drijfstangen bedienen de omleidingsplaat. Wanneer de haard open is,
staat de omleidingsplaat ook volledig
open om een betere rookgasafvoer te
garanderen. Wanneer de haard gesloten
is, zal de omleidingsplaat zakken zodat
het rookgasafvoer afremt (figuur 29).
Murare con malta o gesso la flangia di
finitura C nella muratura – nell’asse – raso
muro (figura 23).
Per rendere più chiara questa operazione
non è stata collocata la lamiera murale.
Sospendere l’apparecchio sull’angolare
di sospensione inserendo il condotto B
nella flangia C (figura 23 e foto 24).
Assicurare l’ermeticità tra la flangia di
finitura che è stata murata e l’uscita dei
fumi del focolare.
Inserire il contrappeso, con il gancio sul
retro (foto 25).
Tenere ferma la vaschetta mobile per
mezzo di una zeppa, per facilitare il
fissaggio del contrappeso (foto 26).
Fissare il contrappeso alla catena per
mezzo di coppiglie (foto 27) che si
trovano in un sacchetto attaccato alla
bombola di vernice.
Fissare il comando della valvola (foto
28) mediante 2 bielle che si trovano
nella vaschetta mobile (foto 2 punto B).
Lasciare un certo gioco per consentire
l’articolazione.
Queste bielle azionano un deviatore che
si apre completamente quando il focolare
è aperto e richiede un notevole tiraggio. Il
deviatore di abbassa e diventa una specie
di deflettore per diminuire il tiraggio
quando il focolare è chiuso (figura 29).
24 25
26
23
Page 13
S60-IME-6L
04-07
13
Selle con cemento o con escayola el
collarín de acabado C a la mampostería,
siguiendo bien el eje y a ras del muro
(figura 23).
Para mayor claridad en esta operación,
no se ha colocado la chapa metálica.
Suspenda el aparato sobre el codo de
suspensión introduciendo el tubo B en el
collarín C (figura 23 y foto 24).
Asegurese de la estanqueidad entre el
collarín de acabado sellado en el muro y la
salida de humos del hogar.
Introduzca el contrapeso con los ganchos
hacia atrás (foto 25).
Mantenga la cubeta móvil cerrada por
medio de una cuña cualquiera para facilitar el enganche del contrapeso (foto 26).
Una el contrapeso a la cadena por medio
de los pasadores (foto 27); éstos se
encuentran en una bolsita pegada a la
bomba de pintura.
Fije el mando de la válvula (foto 28)
por medio de las dos bielas que se
encuentran en la cubeta móvil (foto 2,
letra B).
Deje un mínimo de juego para permitir la
articulación.
Estas bielas accionan un desvío que se
abre completamente cuando el hogar
está abierto y necesita un tiro importante.
El desvío se baja y constituye una placa
deflectora para reducir el tiro cuando el
hogar está cerrado (figura 29).
Seal the finishing collar C into the
masonry using mortar or plaster - right in
the axis - and flush with the wall (figure
23).
The metal wall sheet has not been placed
to have a clearer view of this operation.
Suspend the appliance on the suspension
angle-section by inserting the pipe B into
the collar C (figure 23 and photo 24).
Make sure that the finishing collar sealed
into the wall and the smoke outlet of the
fireplace are airtight.
Insert the counterweight with the hooks
pointing backwards (photo 25).
Hold the movable tray closed using any
sort of wedge to make it easier to attach
the counterweight (photo 26).

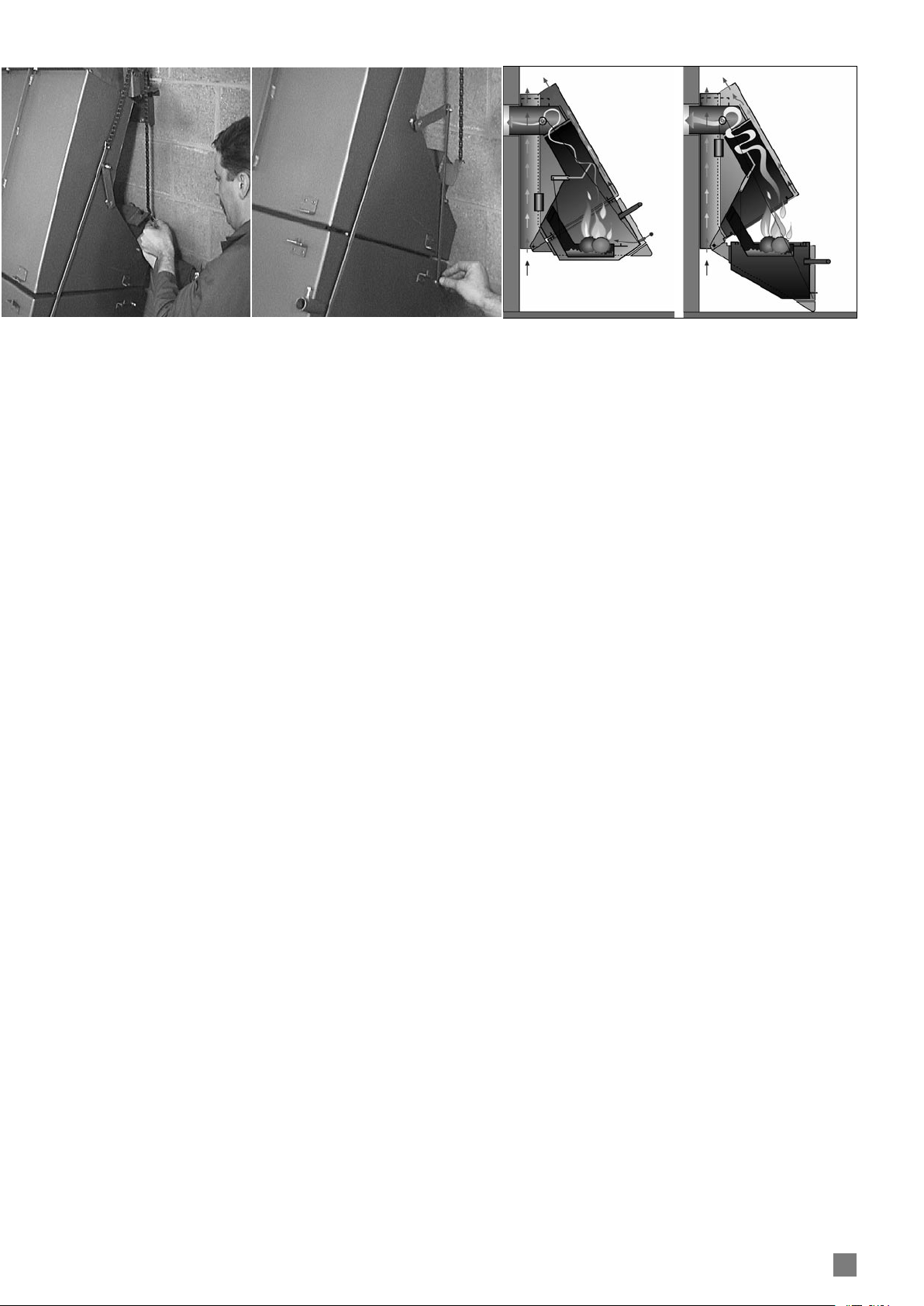

Fasten the counterweight to the chain
using the pins (photo 27).
The pins are to be found in a sleeve stuck
to the paint spray.
Fix the valve control (photo 28) using the
2 connecting rods that you will find in the
movable tray (photo 2, letter B). Leave
a minimum of clearance to allow the
connecting rods to move.
These connecting rods actuate a deflector,
which opens fully when the fireplace is
open and requires a considerable draught.
The deflector goes down and forms a
baffle to reduce the draught when the
fireplace is closed (figure 29).
27
28
29
Page 14
S30 Install. 6L
02-06
14
Le réglage d’horizontalité se fait au
moyen des vis de réglage (photo 30).
Replacer le parement inférieur (photo
31).
Remettre la poignée inox parrallèlement
au parement (photo 32) et la bloquer
avec la vis de pression
(photo 33 et 34).
Ouvrir le foyer et replacer le parement
supérieur (photo 35).
Ajuster le parallélisme entre les
parements supérieur et inférieur (photo
36).
En vissant: le parement supérieur
descend.
En dévissant: le parement supérieur
monte.
Replacer et bloquer sans excès les écrous
borgnes supérieur et inférieur.
De horizontale regeling gebeurt met de
horizontale regelvijzen (foto 30).
Monteer de onderste onmanteling (foto
31).
Plaats het inoxe handvat (foto 32) en
blokkeer met de drukvijzen (foto 33 en
34).
Open de haard en monteer de bovenste
onmanteling (foto 35).
Regel het parallellisme tussen de
binnenste en buitenste wand (foto 36)
als volgt.
Al vastschroevend: de buitenste mantel
zakt.
Al losschroevend: de buitenste mantel
stijgt.
Breng de dopvijzen terug aan, en vijs ze
zacht aan.
La regolazione dell’orizzontalità
viene eseguita per mezzo delle viti di
regolazione (foto 30).
Ricollocare il rivestimento inferiore
(foto 31).
Rimettere la maniglia d’acciaio
inossidabile parallelamente al rivestimento (foto 32) e bloccarla con la vite di
pressione (foto 33 e 34).
Aprire il focolare e ricollocare il
rivestimento superiore (foto 35).
Regolare il parallelismo fra i rivestimenti
superiore e inferiore (foto 36).
Avvitando: il rivestimento superiore
scende.
Svitando: il rivestimento superiore sale.
Ricollocare e stringere i dadi ciechi
superiore e inferiore senza forzare.
30 31 32
Page 15
S60-IME-6L
04-07
15
La regulación de la horizontalidad se
realiza por medio de los tornillos de
regulación (foto 30).
Vuelva a poner el paramento inferior
(foto 31).
Vuelva a colocar la agarradera de acero
inoxidable paralela al paramento (foto
32) y bloquéela con el tornillo de presión
(fotos 33 y 34).
Abra el hogar y vuelva a poner el
paramento superior (foto 35).
Ajuste los paramentos superior e inferior
de manera que queden perfectamente
paralelos (foto 36).
Al atornillar: el paramento superior
desciende.
Al desatornillar: el paramento superior
sube.
Vuelva a colocar y bloquee, aunque no
excesivamente, las tuercas ciegas superior
e inferior.
It is set horizontally by means of the
regulating screws (photo 30).
Put the lower facing back in place
(photo 31).
Put the stainless-steel handle back
parallel with the facing (photo 32) and
lock it with the setscrew (photo 33 and
34).
Open the fireplace and put the upper
facing back in place (photo 35).
Adjust the parallelism between the upper
and lower facings (photo 36).
By screwing: the upper facing moves
down.
By unscrewing: the upper facing moves
up.
Put the top and bottom capnuts in place.
Do not overtighten.
33 34 35
36
Page 16
S60-IME-6L
04-07
16
Pour régler l’aplomb du foyer vu de
profil, agir sur les vis de pression; elles
sont masquées par la tôle murale mais
accessibles par le dessous du foyer
(photo 37).

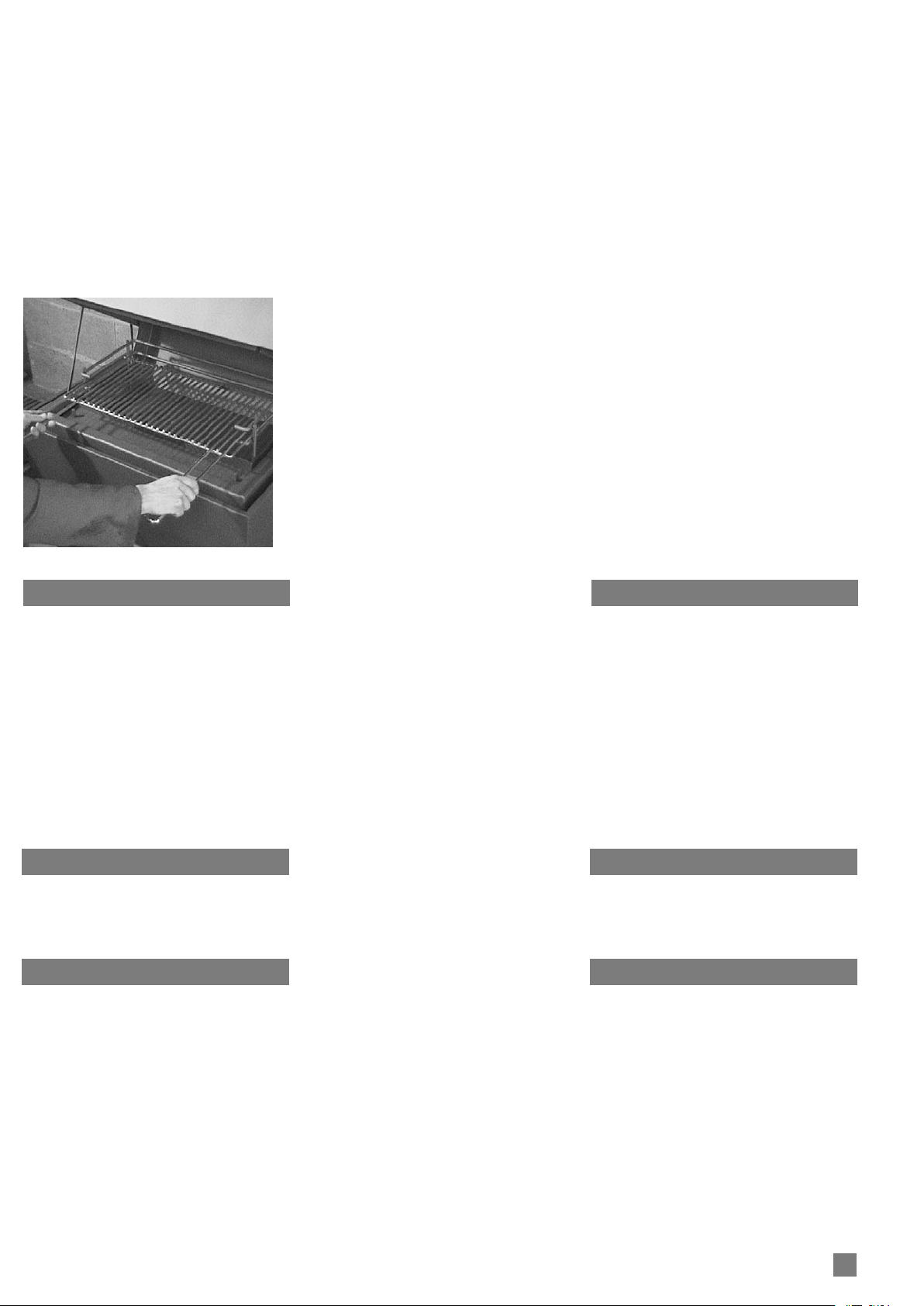

Placer la grille en position retenue des
bûches (retournée, elle supporte la grille
du babecue). Remettre le couvercle de
la trappe d’accès à l’avant du support de
combustion (photo 38).
Régler l’horizontalité du support de
combustion en agissant sur les vis
accessibles sous le foyer à l’arrière
(photo 39).
Voor de verticale regeling gebruik de
drukvijzen die zich achteraan bevinden
maar alleen toegankelijk zijn via de
onderzijde van de haard (foto 37).
Plaats de houtblokkenhouder (omgedraaid is voor barbecuegrill).
Plaats de afsluitplaat van het mobiele
gedeelte (foto 38).
Regel de horizontaliteit van de
verbrandingskamer met behulp van
de vijzen die toegankelijk zijn via de
onderkant van de haard en die zich
achteraan bevinden (foto 39).

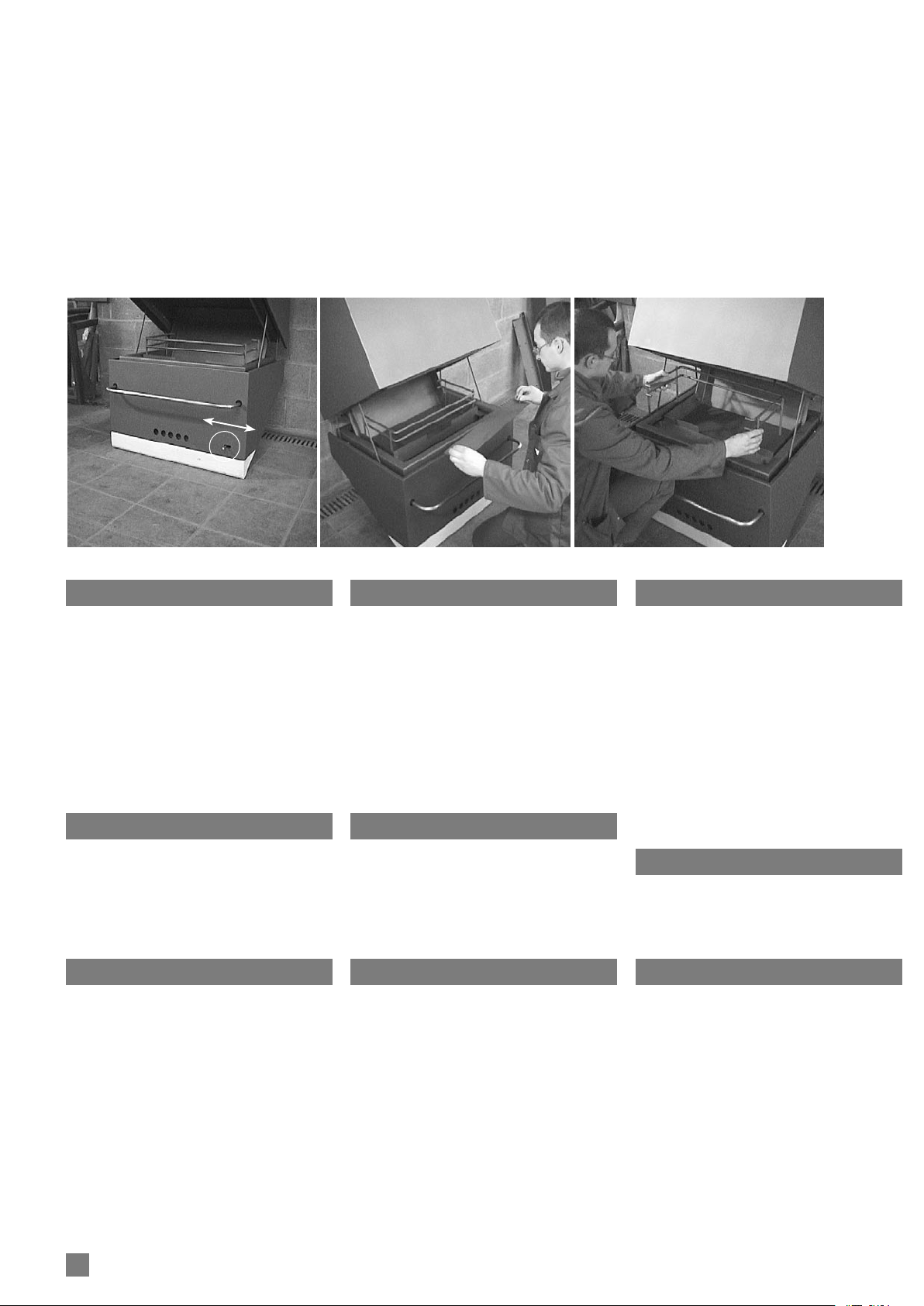

Per regolare la perpendicolare del
focolare visto di profilo, regolare le viti
di pressione. Queste sono nascoste sotto
la lamiera murale ma sono accessibili dal
sotto del focolare (foto 37).
Mettere la griglia in posizione di
trattenimento dei ceppi (se girata,
funziona come griglia per barbecue).
Ricollocare il coperchio del foro di
accesso sul davanti del supporto di
combustione (foto 38).
Per regolare l’orizzontalità del supporto
di combustione, regolare le viti che sono
accessibili dal sotto del focolare, sul retro
(foto 39).
38
39
37
Page 17
S60-IME-6L
04-07
17
Para regular la verticalidad del hogar
visto de perfil, actúe sobre los tornillos de
presión; están disimulados por la chapa
mural, pero son accesibles desde la parte
baja del hogar (foto 37).
Coloque la rejilla en posición de retención
de los troncos (dándole la vuelta, soporta
la rejilla de la barbacoa). Vuelva a
poner la tapa de la trampilla de acceso
a la parte delantera del soporte de
combustión (foto 38).
Regule la horizontalidad del soporte de
combustión actuándo sobre los tornillos
accesibles desde la parte trasera de
debajo del hogar (foto 39).
To set the fireplace perpendicular as seen
from the side, work on the setscrews.
They are concealed by the metal wall
sheet but accessible from underneath the
fireplace (photo 37).
Place the log holder guard (when turned
over, it supports the barbecue grate).
Put the cover of the access hatch back
in place at the front of the combustion
holder (photo 38).
Set the combustion holder horizontal
by working on the screws accessible
underneath the fireplace at the back
(photo 39).
Page 18
Page 19
mode d'emploi
gebruiksaanwijzing
istruzioni per l’uso
instrucciones de uso
instruções de utilização
directions for use
[ fr ]
[ nl ]
[ it ]
[ es ]
[ pt ]
[ en ]
Page 20
S60-IME-6L
04-07
20
Nous vous recommandons:
– de confier son installation (ou en tout
cas son contrôle) à un professionnel
qualifié,
– de lire attentivement ce mode
d’emploi et de respecter les consignes
d’entretien,
– de nous retourner le certificat de
garantie dûment complété en
mentionnant bien le n° de fabrication
visible sous le foyer en position
fermée (photo 2),
– de faire ramoner le conduit régulière-
ment (une fois par saison de chauffe,
pour une utilisation régulière) pour
vous assurer un fonctionnement
optimal et une sécurité maximale.
Wij raden u aan:
– voor de installatie ervan een beroep
te doen op een erkend vakman (of
ze in ieder geval door hem te laten
controleren),
– deze gebruiksaanwijzing aandachtig te
lezen en de onderhoudsvoorschriften
in acht te nemen,
– het garantiebewijs in te vullen en naar
ons terug te sturen, met vermelding
van het productienummer dat zich
aan de onderkant van de haard
bevindt (foto 2),
– het rookkanaal regelmatig (één keer
per stookseizoen, bij regelmatig
gebruik) te laten schoonmaken, met
het oog op een optimale werking en
een maximale veiligheid.
Vi consigliamo perciò :
- di farlo installare (e controllare)
da un tecnico specializzato,
- di leggere attentamente questo
manuale e conformarvi alle istruzioni
per la manutenzione,
- di rinviarci il certificato di garanzia
debitamente compilato menzionando
il numero di fabbricazione visibile
sul corpo dell’apparecchio al centro
sopra cassetto ceneri nella posizione
antina chiusa (foto 2),
- di far pulire regolarmente il condotto
(una volta all’anno se utilizzato
regolarmente) per massimizzare
il funzionamento e aumentare la
sicurezza.
Vous avez choisi un foyer Stûv ;
Concept & Forme vous en remercie.
Ce foyer a été conçu pour vous offrir un
maximum de plaisir, de confort et de
sécurité.
U heeft gekozen voor een Stûv-haard ;
Concept & Forme bedankt u hiervoor.
Deze haard werd ontworpen om u
een maximum aan plezier, comfort en
veiligheid te bieden.
Vi ringraziamo per avere scelto
un focolare Stûv.
Questo focolare è stato ideato per
offrirvi il massimo in materia di
comfort e sicurezza.
1
2
Précautions
– La peinture n’est pas cuite au four;
elle est donc relativement fragile
mais elle durcira lors des premières
chauffes; par conséquent, manipuler
l’appareil avec précaution lors de son
installation.
Nettoyer avec un chiffon doux.
– Une bombe de peinture fournie avec
l’appareil permet d’effectuer des
retouches si nécessaire.
– Lors du 1er feu, certains dégagements
de fumée et d’odeur peuvent se
produire. Ventiler abondamment.
Voorzorgen
– De verf is niet in de oven gebakken.
Ze is dus relatief kwetsbaar en zal
pas verharden tijdens de eerste
opwarmingen van de haard. Tijdens
de installatie van de haard moet dan
ook de nodige voorzichtigheid aan de
dag gelegd worden om de verf niet te
beschadigen.
Maak schoon met een zachte doek.
– Met de bijgeleverde verfspuitbus kan
de verf zo nodig worden bijgewerkt.
- Wanneer de haard voor het eerst
wordt aangemaakt, kunnen rook en
geur vrijkomen. Zorg voor voldoende
verluchting.
Precauzioni
- La vernice non è stata sottoposta
alla cottura a forno, per cui è
relativamente fragile, ma indurirà nel
corso del primo riscaldamento del
focolare. Di conseguenza, manipolare
l’apparecchio con la massima
precauzione durante l’installazione.
Pulire con un panno asciutto.
- Una bombola di vernice in dotazione
con l’apparecchio consente di
effettuare eventuali ritocchi.
- Quando si accende il focolare
per la prima volta, si possono
sprigionare fumi e odori. Ventilare
abbondantemente.
Page 21
S60-IME-6L
04-07
21
We recommend that you should :
- entrust its installation (or at any rate
its inspection) to a skilled professional,
- carefully read these directions for
use and comply with the cleaning
instructions,
- duly fill in the certificate of guarantee
and return it to us, while clearly
mentioning the manufacturer’s no.,
which can be seen on the main frame
of the appliance, in the middle, above
the ashpan in the sold door position
(photo 2),
- have the flue swept at regular
intervals (once a heating season,
for regular use) in order to ensure
optimum operation and maximum
safety.
Le recomendamos que :
- Confíe su instalación, o al menos su
control, a un profesional cualificado.
- Lea atentamente estas instrucciones
de uso y siga las normas de
mantenimiento.
- Nos devuelva el certificado de garantía debidamente cumplimentado, sin
olvidarse de mencionar el número de
fabricación, visible en el centro del
chasis del aparato, encima del recipiente para cenizas cuando el está en
posición de puerta opaca (foto 2),
- Desholline el conducto regularmente
para asegurarse del óptimo funcionamiento y la máxima seguridad del
hogar. En caso de utilización regular,
una limpieza cada temporada de utilización será suficiente.
Precauciones
- La pintura no ha sido sometida a
una cocción al horno, por lo que
es relativamente frágil, pero se irá
endureciendo con los primeros usos;
por consiguiente, hay que manipular
el aparato con precaución durante su
instalación. Se recomienda su limpieza
con un paño seco.
- El spray de pintura que se le proporciona junto con su hogar le permitirá
efectuar retoques si fuera necesario.
- Durante el primer encendido se
pueden producir algunos escapes
de humo y de olores, por lo que se
recomienda mantener una abundante
y constante ventilación.
You have chosen a Stûv fireplace ;
Concept & Forme thanks you for doing
so. This fireplace was designed to offer
you maximum pleasure, comfort and
safety.
Concept & Forme le agradece su
elección de un hogar Stûv.
Este hogar ha sido concebido para
proporcionarle un máximo de placer,
comodidad y seguridad.
Precautions
- The paint is not oven-baked and it
is therefore relatively fragile but will
harden when it is heated for the first
few times. Consequently, take care
when handling the appliance when it
is being fitted.
Clean with a dry cloth.
- A paint spray supplied with the
appliance allows you to touch up the
paintwork, if necessary.
- When lighting the fire for the first
time, some unpleasant smoke or
smells may be released. Ventilate
with a plentiful supply of air.
Page 22
S60-IME-6L
04-07
22
Les combustibles
Quel bois choisir?
Les différentes essences de bois ont
des pouvoirs calorifiques différents et
elles ne brûlent pas toutes de la même
façon; d’une manière générale, donnez
votre préférence aux bois durs comme le
chêne, le hêtre, le frêne, le charme, les
fruitiers: ils produisent de belles flammes
et beaucoup de braises qui restent
longtemps incandescentes.
Le séchage
Quel que soit le bois choisi, il doit
être bien sec; le bois humide chauffe
infiniment moins: une grande partie
de l’énergie n’est utilisée que pour
évaporer l’eau qu’il contient; l’aubier
- c’est ainsi qu’on appelle le bois jeune
immédiatement sous l’écorce - peut
contenir jusqu’à 75% d’eau. De plus,
le bois mouillé dégage beaucoup de
fumée et peu de flammes et il provoque
l’encrassement du foyer et de la
cheminée. Pour favoriser le séchage, il
est important que les gros rondins soient
fendus; le bois sera couvert ou abrité de
la pluie, mais bien ventilé.
En général, il faut compter deux années
de séchage. Avec l’expérience, vous
apprécierez le séchage en soupesant les
bûches: plus elles sont sèches, plus elles
sont légères et plus elles produisent un
son clair quand on les cogne l’une contre
l’autre.
À proscrire
Les bois qui ont subi des traitements
chimiques, traverses de chemin de fer,
agglomérés qui encrassent rapidement
l’appareil et la cheminée et peuvent
produire des émanations toxiques.
De brandstoffen
Welk hout kiezen?
De verschillende houtsoorten hebben een
verschillend warmtegevend vermogen en
zij verbranden niet allemaal op dezelfde
manier; geef in het algemeen de
voorkeur aan hard hout zoals eik, beuk,
es, haagbeuk, fruitbomenhout: zij geven
mooie vlammen en veel kolen die lang
blijven gloeien.
Het drogen
Welke hout u ook kiest, het moet goed
droog zijn; vochtig hout geeft veel
minder warmte: een groot deel van de
energie wordt uitsluitend gebruikt voor
verdamping van het water; spinthout
- zo noemt men het jonge hout
onmiddellijk onder de schors - kan tot
75% water bevatten. Bovendien geeft
vochtig hout veel rook af en weinig
vlammen en veroorzaakt het sterke
vervuiling van haard en schoorsteen. Om
het drogen te bevorderen, moet groot
rondhout worden gekliefd; het hout
moet worden bewaard op een afgedekte
of tegen de regen beschutte, maar goed
verluchte plaats.
Meestal duurt het drogen twee jaar. Met
wat ervaring kunt u het droogstadium
beoordelen door de houtblokken op de
hand te wegen: hoe droger ze zijn, hoe
lichter ze zijn en hoe helderder het geluid
als u ze tegen elkaar stoot.
Onbruikbaar hout
Hout dat een chemische behandeling
onderging, telefoonpalen, spaanplaat.
Al dit hout veroorzaakt een snelle
vervuiling van toestellen en schoorstenen
en kan giftige uitwasemingen doen
ontstaan.
I combustibili
Che tipo di legna scegliere ?
I diversi tipi di legno possiedono poteri
calorifici diversi e non bruciano tutti
nello stesso modo.
In generale, è preferibile scegliere
il legno duro, come la quercia,
il faggio, il frassino, il carpine, gli alberi
da frutto ; producono infatti una bella
fiamma e molta brace che resta a lungo
incandescente.
Essiccamento
Qualunque sia il legno scelto, questo
deve essere ben secco, poiché la legna
umida riscalda molto meno. Infatti
gran parte dell’energia viene utilizzata
unicamente per evaporare l’acqua in
essa contenuta. L’alburno – ovvero il
legno giovane che si trova nella zona
superficiale sotto la corteccia – può
contenere fino al 75% di acqua. Inoltre,
la legna umida genera molto fumo e
poche fiamme, provocando incrostazioni
nel focolare, sul vetro e nel camino. Per
favorire l’essiccamento, occorre spaccare
i tondelli più grossi ; la legna deve essere
coperta e riparata dalla pioggia, ma ben
ventilata. In generale, l’essiccamento
dura due anni. Con l’esperienza, potrete
valutare il grado di essiccamento
soppesando i ceppi. Quanto più
sono secchi tanto più sono leggeri e
producono un suono chiaro sbattendoli
l’uno contro l’altro.
Da evitare
Il legno che è stato sottoposto a
trattamenti chimici, le traverse dei
binari o gli agglomerati, che sporcano
rapidamente il focolare e il camino e
possono produrre emanazioni tossiche.
Page 23
S60-IME-6L
04-07
23
Fuel
Which wood should you choose ?
Different species of wood have different
heat capacities and they do not all burn
in the same way. Generally speaking, you
should opt for hard wood such as oak,
beech, ash, hornbeam or fruit trees. They
provide lovely flames and a lot of embers
which will glow for a long, long time.
Drying
Whatever wood you choose to use, it
must be really dry. Damp wood heats
a great deal less: a best part of energy
is only used to evaporate the water
that it contains. The sapwood – as the
soft wood just beneath the bark is
called – can contain up to 75% water.
Furthermore, moist wood releases a lot
of smoke and not many flames and it
causes the fireplace, its window and the
chimney to get dirty and soot up. The
big logs should be split for the wood
to dry better. The wood should be
covered or sheltered from the rain, but
well ventilated. Generally speaking, you
should allow two years for the wood to
dry properly. You will learn to estimate
the extent of drying from experience by
weighing the logs in your hand. The drier
they are, the lighter they are and they
make a clearer sound when you knock
them together.
Wood never to be used
Wood which has been treated with
chemicals, railway sleepers, or fibreboard,
which are quick to dirty the appliance
and soot up the chimney and may also
give off toxic fumes.
Los combustibles
Qué madera elegir ?
Los diferentes tipos de maderas tienen
poderes caloríficos distintos y no arden
todos del mismo modo ; de manera
general, la mejor opción son las maderas
duras como el roble, el haya, el fresno, el
carpe y los frutales : producen una buena
llama, así como brasas abundantes y
que se mantienen incandescentes largo
tiempo.
El secado
Cualquiera que sea la madera elegida,
debe estar bien seca : la madera húmeda
calienta mucho menos, porque una gran
parte de la energía se consume en la
evaporación de agua que contiene.
La albura – que es como se denomina la
madera joven que está justo debajo de la
corteza – puede contener hasta un 75%
de agua. Además, la madera húmeda
produce gran cantidad de humo y pocas
llamas, lo que provoca suciedad en el
hogar, el cristal y la chimenea.
Para favorecer el secado, es importante
partir los leños grandes ; la madera debe
estar cubierta o al abrigo de la lluvia,
pero bien ventilada. En general, la
madera debe tener dos años de secado.
Con la experiencia, aprenderá usted a
calibrar el grado de sequedad sopesando
los troncos: cuanto más secos están,
más ligeros son, produciendo además un
sonido más claro cuando se los golpea
uno contra otro.
A evitar
No utilice maderas que han sido sometidas a procesos químicos, traviesas de
ferrocarril, ni aglomerados, que ensucian
rápidamente la chimenea y pueden producir emanaciones tóxicas.
Page 24
S60-IME-6L
04-07
24
3
4
5
Le hêtre (photo 3), le frêne
Des bois de chauffage à recommander :
ils sèchent vite et on en trouve
facilement. Ils doivent être stockés sous
abri immédiatement après avoir été
débités et refendus, sinon ils pourrissent
très vite et perdent leur pouvoir
calorifique. Ils sont faciles à allumer,
offrent des feux dynamiques et des
flammes très lumineuses.
Le chêne (photo 4)
C’est un excellent combustible, mais il
doit − contrairement aux autres bois −
rester non couvert pendant deux ans
pour que la pluie le débarrasse des tanins
qu’il contient ; ensuite, on l’entreposera
sous abri encore un an ou deux avant
de le brûler. Dans les petites branches, la
proportion d’aubier (qui brûle trop vite)
est importante. Il brûle lentement, offre
un feu calme et donne de belles braises.
Idéal pour faire un barbecue et pour
fonctionner à feu continu.
Le charme (photo 5), le merisier (photo
6), les fruitiers
Excellents combustibles, mais rares.
Ce sont des bois durs. Ils offrent de
belles flammes, harmonieuses, calmes, et
donnent de belles braises. Idéal pour faire
un barbecue et pour effectuer un feu
continu.
Le bouleau (photo 7), le tilleul, le marronnier, le peuplier, le robinier, l'acacia
Ce sont des feuillus à bois tendre. Ils
offrent de belles flammes harmonieuses
mais vives, et peu de braises. Ils brûlent
vite : on les utilisera pour lancer (ou
relancer le feu).
Attention :
Le peuplier provoque des cendres
abondantes et volatiles.
Le robinier et l'acacia provoquent des
projections de braises importantes.
Beuk (foto 3), es
Aan te bevelen stookhout : dit hout
droogt snel en is gemakkelijk te vinden.
Het moet onmiddellijk na het verzagen
en klieven worden opgeslagen op een
beschutte plaats, omdat het anders
heel snel rot en zijn calorisch vermogen
verliest. Het vat snel vuur, brandt
dynamisch en geeft heldere vlammen af.
Eik (foto 4)
Het is een uitstekende brandstof, maar in
tegenstelling tot de andere houtsoorten
moet eik twee jaar onafgedekt blijven. De
regen zorgt ervoor dat de tannines eruit
verdwijnen. Vervolgens wordt het hout
nog een of twee jaar beschut opgeslagen
voordat het als brandstof kan dienen.
In dunne takken is het aandeel van
spint (dat te snel opbrandt) te groot. Eik
brandt traag, zorgt voor een rustig vuur
en mooie gloeiende kool. Ideaal voor de
barbecue en voor continu vuur.
Haagbeuk (foto 5), kerselaar (foto 6),
fruitbomen
Uitstekende brandstof, maar zeldzaam.
Het zijn harde houtsoorten. Zij zorgen
voor fraaie, harmonische en rustige
vlammen en leveren mooie gloeiende
kool op. Ideaal voor de barbecue en voor
continu vuur.
Berk (photo 7), linde, kastanje,
populier, robinia, acacia
Dit zijn loofbomen met zacht hout.
Zij zorgen voor fraaie, harmonische
maar felle vlammen en leveren weinig
gloeiende kool op. Ze verbranden snel :
ze worden gebruikt om het vuur aan te
maken (of aan te wakkeren).
Let op :
Populier geeft veel en vluchtige as af.
Bij robinia en acacia spatten heel wat
gloeiende kooltjes weg.
Il faggio (foto 3) e il frassino
Altamente consigliati come legna da
ardere. Seccano rapidamente e sono
facilmente reperibili. Devono essere
tenuti al riparo subito dopo essere
stati spaccati, altrimenti marciscono
rapidamente perdendo potere calorifico.
Bruciano facilmente e producono una
bella fiamma.
La quercia (foto 4)
È un eccellente combustibile ma, a
differenza degli altri tipi di legno, deve
restare allo scoperto per due anni
affinché la pioggia elimini il tannino che
contiene, quindi andrà messo al riparo
per un anno o due prima di bruciarlo.
Nei rami piccoli, la quantità di alburno
(che brucia rapidamente) è assai elevata.
Brucia lentamente a fuoco tranquillo
e con una bella brace. Indicato per
barbecue e per il funzionamento a fuoco
continuo.
Il carpine (foto 5), il ciliegio selvatico
e gli alberi da frutto
Sono ottimi combustibili ma piuttosto
rari. Sono costituiti da legno duro che
produce una bella fiamma e una bella
brace. Indicati per barbecue e per il
funzionamento a fuoco continuo.
La betulla (foto 7), il tiglio, il castagno, il pioppo, la robinia e l’acacia
Sono alberi latifogli dal legno tenero.
Producono una bella fiamma viva ma
poche braci. Bruciano rapidamente. Si
utilizzano in genere per accendere il
fuoco o riattizzare la fiamma.
Attenzione :
Il pioppo produce cenere in abbondanza,
molto volatile.
La robinia e l’acacia producono una
gran quantità di scintille delle braci.
Page 25
S60-IME-6L
04-07
25
6
Beech (Pic. 3), ash
Firewood to be recommended: they dry
quickly and are readily available. They
should be stored under shelter as soon as
they have been cut and split otherwise
they rot very quickly and lose their heat
capacity. They are easy to ignite, provide
dynamic fires and rather bright flames.
Oak (Pic. 4)
An excellent fuel but – contrary to other
wood – must remain unsheltered for
two years so that rain can wash away
the tannins it contains. Then it should
be stored under shelter for another two
years or so before being suitable for
burning. There is a significant proportion
of sapwood (which burns too quickly)
in small branches. Oak burns slowly,
provides a quiet fire and gives nice
embers. It is ideal for a barbecue and for
a slow-burning fire.
Hornbeam (Pic. 5), cherry wood
(Pic. 6), fruit trees
Excellent fuels but scarce. These are
hard woods providing nice flames,
harmonious, quiet and give nice embers.
Ideal for a barbecue or a slow-burning
fire.
Birch (Pic. 7), lime, chestnut, poplar,
robinia, acacia
These are broad-leaved trees producing
soft wood. They provide nice but lively
flames and few embers. Wood burns fast
and will be used to light or rekindle the
fire.
Warning :
Poplar produces abundant and volatile
embers.
Robinia and acacia can cause important
ember projections.
El haya (foto 3), el fresno
Son las leñas más recomendables: de
secado rápido y de fácil obtención.
Hay que guardarlas bajo algún abrigo
inmediatamente después de secadas y
rajadas, porque se pudren muy pronto y
pierden su poder calorífico. Son fáciles de
prender, y ofrecen lumbres dinámicas y
de llamas muy luminosas.
El roble (foto 4)
Es un excelente combustible, pero, al
contrario que las demás maderas, tiene
que estar sin cubrir dos años para que
la lluvia arrastre y elimine los taninos
que contiene; después, se coloca bajo
algún tipo de abrigo otro año o dos
antes de utilizarla. La proporción de
albura (que arde con demasiada rapidez)
en las ramitas pequeñas es importante,
pero aparte de eso, el roble es una leña
de combustión lenta, que proporciona
un fuego tranquilo y buenas brasas. Es
ideal para hacer barbacoas y para su
utilización en la modalidad de fuego
continuo.
El carpe (foto 5), el cerezo silvestre
(foto 6), los frutales
Excelentes combustibles, pero raros ;
producen llamas hermosas, tranquilas, y
buenas brasas ; ideales para barbacoas
y para su utilización en la modalidad de
fuego continuo.
El abedul (foto 7), el tilo, el castaño,
los chopos y álamos, la robinia o falsa
acacia, la acacia
Son árboles muy frondosos y de
madera tierna : producen llamas bellas
y armoniosas, pero vivas, y pocas
brasas. Arden rápidamente y lo mejor es
utilizarlas para avivar el fuego.
Atención :
Los álamos y chopos producen cenizas
abundantes y volátiles.
La robinia (falsa acacia) y la acacia producen importantes proyecciones de
chispas.
7
Page 26
S60-IME-6L
04-07
26
De Stûv-haarden zijn ontworpen voor
huiselijk gebruik, zeker niet voor de
verbranding van gelijk welk afval.
Les foyers Stûv sont conçus pour un
usage domestique, en tout cas pas pour
incinérer des déchets, quels qu’ils soient.
+
-
I focolari Stûv sono progettati per uso
domestico, non per bruciarvi rifiuti di
qualsiasi natura.
Allumage
Enflammer d’abord des boules de papier
et du petit bois.
Ouvrir le registre (photo 8).
Quand le petit bois est bien enflammé,
charger de bois de plus en plus gros
jusqu’à pouvoir enflammer des buches.
Lancer le feu assez vivement pour
échauffer le foyer et favoriser un bon
tirage puis régler le registre (photo 8)
pour obtenir l’allure souhaitée.
Rechargement des combustibles
Consommation maximum pour éviter une
surchauffe: 5 kg de bois à l’heure (à titre
indicatif).
Un foyer d’une puissance de 11 kW brûle
environ 3kg de bois sec par heure.
Décendrage
Laisser au fond du foyer un lit de cendres
qui favorise la combustion et contient
encore du combustible. Attendre le
refroidissement des cendres (utiliser une
pelle ou un aspirateur à cendres) et les
stocker un certain temps à l’extérieur,
dans un seau métallique.
La trappe à l’avant du support de
combustion permet d’accéder au bac
d’étanchéité pour enlever une bûche qui
serait éventuellement tombée dans le bac
mobile pendant un fonctionnement fermé
(photo 9).
Aanmaken
Steek eerst proppen papier en kleine
stukken hout aan.
Open de schuif (foto 8).
Wanneer het kleine hout goed brandt,
doe er dan steeds dikker hout in, tot u
blokken kan aansteken.
Maak het vuur tamelijk fel om de haard
op te warmen. Zorg voor een goede trek
en zet de schuif (foto 8) in de gewenste
stand.
Herladen van brandstoffen
Maximaal verbruik om oververhitting
te voorkomen: 5 kg hout per uur (ter
informatie).
Een kachel met een vermogen van 11
kW verbruikt ongeveer 3 kg hout per uur.
Verwijdering van as
Laat op de bodem van de haard een
laagje as liggen: het bevordert de
verbranding en bevat nog brandstof.
Wacht tot de as is afgekoeld (gebruik
een schop of een stofzuiger voor as)
en bewaar ze een tijdje buiten, in een
metalen emmer.
Voor de houtblokkenhouder bevindt
zich een verwijderbare plaat die toegang
verleent aan de binnenzijde van het
mobiele gedeelte om eventueel een
houtblok te verwijderen die erin gevallen
is gedurende het gesloten stoken (foto 9).
Accensione
Innanzitutto far prendere fuoco alla carta
e ai pezzetti di legno.
Aprire il registro (foto 8).
Quando i pezzetti di legno bruciano
bene, mettere nel focolare legna sempre
più grossa fino a quando i ceppi non
prendono fuoco.
Attivare intensamente il fuoco per
riscaldare il focolare, favorire un buon
tiraggio e quindi regolare il registro
(foto 8) per ottenere il funzionamento
desiderato.
Ricaricamento dei combustibili
Consumo massimo per evitare un
surriscaldamento: 5 kg di legna all’ora
(a titolo indicativo).
Rimozione della cenere
Lasciare in fondo al focolare uno strato
di cenere che favorisce la combustione e
contiene ancora del combustibile.
Attendere che la cenere si raffreddi
(utilizzare una paletta o un aspira-tore
per cenere) e lasciarla per un certo tempo
all’esterno, in un secchio metallico.
La trappola sul davanti del supporto
di combustione permette di accedere
alla vaschetta di ermeticità per togliere
un ceppo che potrebbe essere caduto
nella vaschetta mobile durante il
funzionamento a porta chiusa (foto 9).
8
9
+
-
10
Les résineux
Ils dégagent beaucoup de chaleur,
mais ils se consument rapidement ; ils
projettent des braises et les résines qu’ils
contiennent encrassent les cheminées.
À éviter.
Naaldhout
Geeft veel warmte, maar verbrandt
snel, doet heel wat gloeiende kooltjes
wegspatten en de harsen die het bevat,
vervuilen de schoorsteen. Te mijden.
Gli alberi resinosi
Sviluppano molto calore ma si
consumano rapidamente. Inoltre
producono molti residui che sporcano la
canna fumaria. Sono da evitare.
Page 27
S60-IME-6L
04-07
27
Stûv fireplaces are designed for domestic
use, in all events not to incinerate
waste, whatever it may be.
Los hogares Stûv están concebidos para
uso doméstico, y en ningún caso se
deben utilizar para la incineración de
desechos de ningún tipo.
Lighting
First of all, set balls of paper and kindling
on fire.
Open the damper (photo 8).
When the kindling is blazing, load with
wood increasingly thick until the logs
catch fire.
Start the fire rather briskly to heat
the fireplace. See that there is a good
draught then set the damper (photo 8)
to obtain the required rate.
Encendido
Comience por prender bolas de papel y
astillas.
Abra el registro (foto 8).
Cuando las astillas hayan prendido bien,
vaya poniendo leña, empezando por
los trozos más pequeños, hasta que los
troncos empiecen a prender.
Deje que el fuego prenda lo bastante
como para calentar el hogar, ajuste un
buen tiro y después regule el registro
(foto 8) para lograr la marcha deseada.
11
Los resinosos
Desprenden mucho calor, pero se
consumen con rapidez ; proyectan las
brasas, y las resinas que contienen
ensucian las chimeneas : evite su
utilización.
Conifers
They produce a lot of heat but burn
quickly; they sputter embers and the
resin they contain foul up the flue.
They should be avoided.
Recarga del combustible
Consumo máximo para evitar un sobrecalentamiento: más o menos unos 5 kg
de leña por hora.
Limpieza de las cenizas
Deje en el fondo del hogar un lecho de
cenizas, ya que favorecen la combustión
y siguen conteniendo combustible.
Espere a que se enfríen las cenizas; utilice
una pala o un aspirador de cenizas.
Guárdelas algún tiempo en un recipiente
metálico en el exterior.
La trampilla de la pared delantera del
soporte de la combustión le permite
acceder al compartimento estanco
para recoger los troncos que pudieran
caerse en la cubeta móvil durante el
funcionamiento a puerta cerrada (foto 9).
Reloading with fuel
Maximum consumption to avoid
overheating: 5 kg of wood per hour (for
your information).
Removal of ashes
Leave a bed of ashes at the bottom
of the fireplace since it encourages
combustion and still contains some fuel.
Wait for the ashes to cool (use a shovel
or a vacuum cleaner for ashes) and be
careful to store them for a while outside,
in a metal bucket.
The flap at the front of the combustion
holder gives you access to the tightness
tray to remove any log which might have
fallen into the movable tray when the
fireplace is closed (photo 9).
Page 28
S60-IME-6L
04-07
28
Entrée d’air frais
Votre Stûv a besoin d’air pour la
combustion; il a besoin d’une adduction
d’air frais (section minimum 1 dm2)
provenant d’un local ventilé ou
de l’extérieur; fermer cette arrivée
d’air quand le foyer n’est pas en
fonctionnement pour éviter de refroidir la
maison.
Entretien
Utiliser un chiffon sec et doux pour
dépoussiérer les parois du foyer.
Ramonage
Minimum 1 fois/an.
Toevoer van verse lucht
Uw Stûv heeft lucht nodig voor de
verbranding. Er moet dus een toevoer
van verse lucht zijn (minimumdoorsnede
1 dm2) die afkomstig is uit een
geventileerd lokaal of van buiten. Sluit
deze luchttoevoer af wanneer de haard
niet in gebruik is, om te vermijden dat
koude lucht de woning binnendringt.
Onderhoud
Gebruik een zachte droge doek om de
haard te reinigen.
Vegen van de schoorsteen
Minimum 1 keer/jaar.
Entrata aria fresca
Il vostro Stûv ha bisogno d’aria per la
combustione; occorre una derivazione
d’aria fresca (sezione minima 1 dm2)
proveniente da un locale ventilato o
dall’esterno. Chiudere questa presa d’aria
quando il focolare non funziona per
evitare di raffreddare il locale.
Grillades
Pour effectuer des grillades dans votre
Stûv 60, il suffit de retourner la grille
de retenue des bûches (photos 10 et
11). La grille proprement dite peut être
commandée en option.
Barbecueën
Om te barbecueën in de Stûv 60, volstaat
het om de blokkenhouder om te draaien
(foto 10 et 11).
De rooster is in optie en kan besteld
worden.
Per fare delle grigliate sullo
Stûv 60
è sufficiente girare la griglia di
trattenimento dei ceppi (foto 10 e 11).
La griglia propriamente detta può essere
ordinata in opzione.
Pulizia
Utilizzare un panno asciutto e
morbido.
Pulizia del camino
Almeno una volta all’anno.
Page 29
S60-IME-6L
04-07
29
Fresh air inlet
Your Stûv needs air for burning. It needs
a supply of fresh air (minimum section
1 dm2) from a ventilated room or from
outside. Close this air inlet when the
fireplace is not being used to avoid letting
your house get cold.
Entrada de aire fresco
Su Stûv necesita aire para su combustión;
necesita una toma de aire fresco, de una
sección mínima de 1dm2, proveniente
de un local ventilado o del exterior.
Cierre esta entrada de aire cuando el
hogar no esté funcionando, para evitar el
enfriamiento de su casa.
Parrilladas
Para hacer parrilladas en su Stûv 60, basta
con dar la vuelta a la rejilla de retención
de los troncos (fotos 10 y 11). La rejilla
propiamente dicha se puede solicitar
opcionalmente.
Barbecues
If you want to use your Stûv 60 for a
barbecue, you need only turn over the
log holder grate (photos 10 and 11). The
actual grate may be ordered as an option.
Mantenimiento
Utilice un paño suave y seco para quitar
el polvo de las paredes del hogar.
Deshollinado
Mínimo una vez al año.
Cleaning
Use a soft clean cloth to remove dust
from the sides of the fireplace.
Chimney sweeping
At least once a year.
Page 30
Ce foyer Stûv a été conçu pour vous offrir un maximum de plaisir,
de confort et de sécurité ; il a été fabriqué avec le plus grand soin au
départ de matériaux et de composants de qualité pour fonctionner
des années sans problème. Si, malgré notre attention, il devait
présenter une défectuosité, nous nous engageons à y remédier.
Cependant, comme utilisateur, vous avez également un rôle important
pour retirer de votre Stûv les satisfactions que vous en attendez.
Nous vous recommandons instamment :
- de confier son installation (ou en tout cas son contrôle) à un
professionnel qualifié qui pourra notamment vérifier que les
caractéristiques du conduit de fumées correspondent au foyer
installé,
- de lire attentivement le mode d’emploi et les consignes
d’entretien,
- de faire ramoner le conduit régulièrement (une fois par saison
de chauffe, pour une utilisation régulière) pour vous assurer un
fonctionnement optimal et une sécurité maximale.
Couverture de la garantie
Les foyers Stûv sont garantis contre :
- les défauts de fabrication,
- les défauts de peinture dans les parties visibles du foyer,
- le bris de vitre uniquement lorsqu’il survient lors de la première
mise à feu,
- les détériorations dues au transport à condition qu’elles soient
signalées dans les 48 heures de la livraison.
La présente garantie ne couvre pas les dommages causés au foyer
ni les défauts de fonctionnement dûs :
- à une installation non conformes aux règles de l’art et aux
instructions d’installation,
- à une utilisation anormale, non conforme aux indications du
mode d’emploi,
- à un manque d’entretien,
- à une cause extérieure telle qu’inondations, foudre, incendie…
La garantie est limitée à l’échange des éléments reconnus défectueux,
à l’exclusion de dommages et intérêts.
Conditions de la garantie
Le présent document doit nous avoir été renvoyé, dûment complété,
dans le mois qui suit la date de facture du vendeur à l’acquéreur.
Durée de la garantie
- 5 ans sur le corps du foyer
- 1 an sur les matériaux réfractaires, sur les composants électriques
(ventilateurs, thermostats, interrupteurs, câblage…), les grilles
de fond, les joints d’étanchéité, le mécanisme de porte, les
charnières, les poulies, les glissières, et les fermoirs.
La période de garantie prend cours à la date de facture du vendeur
à l’acquéreur. L’échange de pièces sous garantie ne prolonge pas la
durée de la garantie initiale.
Le foyer
N° de série* : Modèle:
Date de facture :
* Cette indication se trouve sur une plaque signalétique fixée sur le
corps du foyer. L’emplacement de cette plaque est indiqué dans le
mode d’emploi, chapître garantie.
L’acquéreur
Nom :
Adresse :
Téléphone :
Adresse d’installation (si différente)
Le vendeur
Nom :
Adresse :
Téléphone :
L’installateur
(ou toute autre personne qui aurait réalisé l’installation)
Je soussigné déclare
que le foyer mentionné ci-dessus a été installé suivant les règles
de l’art et conformément aux recommandations techniques
reprises dans les instructions d’installations et que raccordement
et conduit de fumées ont les caratéristiques requises pour
assurer un fonctionnement correct et sûr.
Date :
Signature :
Entreprise :
Nom :
Adresse :
Téléphone :
Veuillez compléter ce document et le faxer ou en renvoyer
une copie à
Concept & Forme sa
rue Jules Borbouse 4
B-5170 Bois-de-Villers (Belgique)
Fax : +32 (0)81 43 48 74
Caractéristiques du conduit de fumées
Si vous prenez la peine de compléter ce cadre, nous pourrons dans
beaucoup de cas, résoudre un éventuel problème par téléphone et
sans frais pour vous.
Différence de hauteur entre la base du foyer et le sommet de la
cheminée:
Dimensions intérieures du conduit de fumées :
Type de conduit
❏ en maçonnerie ❏ boisseaux en terre cuite
❏ tubage sans isolation ❏ tubage avec isolation
❏ conduit isolé préfabriqué
❏ autre :
Situation du conduit
❏ au centre du bâtiment
❏ à l’intérieur du bâtiment, mais adossé à un mûr extérieur
thermiquement isolé
❏ à l’intérieur du bâtiment, mais adossé à un mûr extérieur non isolé
❏ dans l’épaisseur d’un mûr extérieur non isolé
❏ à l’extérieur du bâtiment
Raccordement du foyer au conduit de fumées
❏ sortie vers le haut ❏ sortie vers l’arrière
Nombre de coudes du conduit :
Angle des coudes:
Chapeau de cheminée
❏ pas de chapeau : le conduit est ouvert ❏ chapeau fixe
❏ chapeau orientable (girouette) ❏ autre dispositif :
Les informations contenues dans ce cadre ne seront utilisées qu’en
cas de problème, pour aider le client ; le fabricant n’est pas tenu de
notifier la non-conformité éventuelle de l’installation à la réception de
ce document.
certificat
de garantie
✂
Page 31
Gelieve dit document in te vullen en een kopie ervan
te sturen of te faxen naar
Concept & Forme nv
rue Jules Borbouse 4
B 5170 Bois-de-Villers (België)
Fax : +32 (0)81 43 48 74
garantie attest
Deze Stûv-haard werd ontworpen om u een maximum aan plezier,
comfort en veiligheid te bieden ; hij werd met de grootste zorg
vervaardigd uit materialen en componenten van hoge kwaliteit,
om jarenlang probleemloos te werken. Als hij ondanks onze
oplettendheid toch een defect zou vertonen, verbinden wij ons ertoe
dit te herstellen.
Ook u speelt als gebruiker een belangrijke rol in de feilloze werking
van uw Stûv, zodat hij u absolute voldoening schenkt. Wij raden u
ten stelligste aan :
- de installatie ervan (of zeker de controle) te laten uitvoeren
door een gekwalificeerd vakman, die onder meer kan nagaan
of de kenmerken van het rookkanaal overeenstemmen met de
geïnstalleerde haard,
- de gebruiksaanwijzing en de onderhoudsvoorschriften aandachtig
te lezen,
- het rookkanaal regelmatig (één keer per stookseizoen,
bij regelmatig gebruik) te laten schoonmaken, met het oog
op een optimale werking en een maximale veiligheid.
Dekking van de garantie
De Stûv-haarden zijn gewaarborgd tegen :
- productiefouten,
- lakfouten in de zichtbare delen van de haard,
- glasbreuk, maar alleen wanneer dit gebeurt bij het eerste gebruik,
- schade als gevolg van het transport, op voorwaarde dat ze
binnen 48 uur na de levering wordt gemeld.
Deze garantie is niet van toepassing wanneer schade aan de haard of
een gebrekkige werking te wijten is aan :
- een installatie die niet is gebeurd volgens de regels van het vak
en de installatierichtlijnen,
- abnormaal gebruik, dat in strijd is met de gebruiksaanwijzing,
- gebrekkig onderhoud,
- een externe oorzaak zoals overstromingen, blikseminslag,
brand…
De garantie is beperkt tot de vervanging van elementen die defect
zijn bevonden, met uitsluiting van schadevergoeding.
Voorwaarden van de garantie
Voorwaarden van de garantie
Dit document moet worden ingevuld en binnen de maand na
de factuurdatum van de verkoper aan de koper naar ons worden
teruggestuurd.
De haard
Serienummer* : Open haard :
Factuurdatum :
* Deze gegevens staan op een kenplaatje dat is bevestigd op het
lichaam van de haard. Om te weten waar dit plaatje zich precies
bevindt: zie gebruiksaanwijzing, hoofdstuk garantie.
De koper
Naam :
Adres :
Telefoon :
Installatie-adres (indien verschillend)
De verkoper
Naam :
Adres :
Telefoon :
De installateur
(of elke andere persoon die de installatie zou hebben uitgevoerd)
Ondergetekende verklaart dat de
bovenvernoemde haard is geïnstalleerd volgens de regels van het
vak en in overeenstemming met de technische aanbevelingen in de
installatiehandleiding en dat aansluiting en rookkanaal de vereiste
kenmerken hebben om de haard juist en veilig te doen werken.
Datum :
Handtekening :
Onderneming :
Naam :
Adres :
Telefoon :
Kenmerken van het rookkanaal
Als u de moeite doet om dit kader in te vullen, kunnen wij in veel
gevallen een eventueel probleem telefonisch oplossen, zonder dat het
u iets kost.
Hoogteverschil tussen de basis van de haard en de top van de
schoorsteen :
Binnendiameter van het rookkanaal
Type kanaal
❏ in metselwerk ❏ kokers in terracotta ❏ buis zonder isolatie
❏ buis met isolatie ❏ geprefabriceerd geïsoleerd kanaal
❏ andere :
Plaats van het kanaal
❏ in het midden van het gebouw
❏ binnen in het gebouw, maar aangebouwd tegen een buitenmuur
met warmte-isolatie
❏ binnen in het gebouw, maar aangebouwd tegen een buitenmuur
zonder warmte-isolatie
❏ in de dikte van een niet-geïsoleerde buitenmuur
❏ aan de buitenkant van het gebouw
Aansluiting van de haard op het rookkanaal
❏ afvoer naar boven ❏ afvoer naar achter
Aantal bochten van het kanaal :
Hoek van de bochten :
Schoorsteenkap
❏ geen kap : het kanaal is open ❏ vaste kap
❏ richtbare kap (windwijzer) ❏ andere voorziening :
De gegevens in dit kader worden enkel gebruikt in geval van
problemen, om de klant te helpen; de fabrikant is niet gehouden om
de eventuele niet-overeenstemming van de installatie te melden bij
de ontvangst van dit document.
Duur van de garantie
- 5 jaar op het lichaam van de haard
- 1 jaar op de vuurvaste materialen, de elektrische onderdelen
(ventilators, thermostaten, schakelaars, bekabeling…), de
roosters, de afdichtingen, het deurmechanisme, de scharnieren,
de riemschijven, de geleiders, en de sluithaken.
De garantieperiode gaat in op de factuurdatum van de verkoper
aan de koper. De vervanging van onderdelen die onder de garantie
vallen, verlengt de duur van de oorspronkelijke garantie niet.
✂
Page 32
✂
Condizioni della garanzia
Il presente documento ci deve essere rinviato, debitamente compilato,
entro il mese successivo alla data di fattura del venditore all’acquirente.
Durata della garanzia
- 5 anni sul corpo del monoblocco
- 1 anno sulle tavelle refrattarie, sui componenti elettrici (ventilatori,
termostati, interruttori, cablaggio, …), le griglie di fondo, le
guarnizioni, il meccanismo della porta, le cerniere, le pulegge,
le guide e i ganci di chiusura.
Il periodo di validità decorre dalla data della fattura dal venditore
all’acquirente. La sostituzione di pezzi in garanzia non prolunga
la durata della garanzia iniziale.
Caratteristiche della canna fumaria
Se vi prendete il disturbo di completare questo riquadro, in molti casi
potremo risolvere un eventuale problema telefonicamente
e senza alcuna spesa per voi.
Differenza di altezza tra la base del monoblocco e la cima della canna
fumaria :
Dimensioni interne della canna fumaria :
Tipo di condotto
❏ in muratura ❏ condotto in laterizio ❏ tubazione senza isolante
❏ tubazione con isolante ❏ condotto isolato prefabbricato ❏ altro :
Posizione del condotto
❏ al centro dell’edificio ❏ all’interno dell’edificio, ma addossato ad
un muro esterno isolato termicamente ❏ all’interno dell’edificio ma
addossato ad un muro esterno non isolato ❏ nello spessore di un
muro esterno non isolato ❏ all’esterno dell’edificio
Collegamento del monoblocco alla canna fumaria
❏ uscita verso l’alto ❏ uscita verso la parte posteriore
Numero di gomiti del condotto :
Angolo dei gomiti :
Testa camino
❏ senza testa : il condotto è aperto ❏ testa fissa
❏ testa orientabile (banderuola) ❏ altro dispositivo :
Le informazioni contenute in questo riquadro saranno utilizzate
unicamente in caso di problemi, per fornire assistenza al cliente ;
il fabbricante non è tenuto a notificare l’eventuale non conformità
dell’installazione al ricevimento di questo documento.
certificato
di garanzia
Il monoblocco Stûv è stato progettato per offrirvi il massimo di
soddisfazione in termini di comfort e sicurezza. È stato costruito
con la massima accuratezza, a partire da materiali e componenti
di alta qualità, per funzionare molti anni senza problemi. Qualora,
nonostante la nostra attenzione, dovesse presentare una qualsiasi
imperfezione, ci impegniamo a porvi rimedio.
L’utente ha tuttavia un ruolo importante per trarre il massimo
vantaggio dallo Stûv. Vi consigliamo perciò :
- di affidare l’installazione del vostro Stûv (e il controllo)
ad un tecnico specializzato che potrà in particolare verificare
se le caratteristiche della canna fumaria corrispondono
al monoblocco installato,
- di leggere attentamente questo manuale e seguire attentamente
le istruzioni per la manutenzione,
- di far pulire regolarmente la canna fumaria (una volta all’anno
se utilizzata regolarmente) per ottimizzare il funzionamento e
aumentare la sicurezza.
Copertura della garanzia
Il monoblocco Stûv è garantito contro
- i difetti di fabbricazione,
- i difetti di verniciatura sui pezzi visibili del monoblocco,
- la rottura del vetro unicamente se si verifica nel corso
della prima accensione,
- i danneggiamenti provocati durante il trasporto unicamente
se questi sono segnalati nelle 48 ore successive alla consegna.
La presente garanzia non copre i danni provocati al monoblocco
né i difetti di funzionamento provocati
- da un’installazione non conforme alle istruzioni d’installazione,
- da un uso inadeguato, non conforme alle istruzioni per l’uso,
- da una mancata manutenzione,
- da una causa esterna come un’inondazione, un fulmine,
un incendio, ecc.
La garanzia è limitata alla sostituzione dei pezzi riconosciuti difettosi,
ad esclusione del risarcimento danni.
Monoblocco
N° di serie* : Focolare :
Data fattura :
* Questa indicazione è visibile su una targhetta fissata sul corpo del
monoblocco. L’ubicazione della targhetta è indicata nelle
istruzioni per l’uso alla sezione garanzia.
Acquirente
Nome :
Indirizzo :
Telefono :
Indirizzo d’installazione (se diverso)
Venditore
Nome :
Indirizzo :
Telefono :
Installatore
(o la persona che ha realizzato l’installazione)
Il sottoscritto dichiara
che il monoblocco indicato qui sopra è stato installato a regola
d’arte conformemente ai consigli tecnici riportati nelle istruzioni
d’installazione e che il collegamento e la canna fumaria hanno
le caratteristiche richieste per garantire un funzionamento
corretto in tutta sicurezza.
Data :
Firma :
Ditta :
Nome :
Indirizzo :
Telefono :
Si prega di completare questo documento e di faxarlo
o inviarne una copia a
Mont-Export S.R.L.
Via G. Pastore, 54/56
31029 Vittorio Veneto (TV)
Fax : 0438 940710
Page 33
Le rogamos que una vez cumplimentado nos envíe este documento
por fax o envíe una copia a :
Dovre Iberíca S.A.
P.I. Riera d’Esclanyà
Ctra Palafrugell a Regencós
ES-17255 Begur (Girona)
Fax : +34 972 61 03 23
certificado
de garantía
Este hogar Stûv se ha concebido para proporcionarle el máximo placer,
confort y comodidad ; se ha confeccionado con el mayor cuidado,
partiendo de materiales y componentes de calidad para que funcione
sin problemas durante años. Si, a pesar de nuestra atención, presentara
cualquier defecto, nos comprometemos a solucionárselo.
De la misma manera, usted, como usuario, juega también un papel
importante a la hora de obtener todas las satisfacciones que espera
de su Stûv. Le recomendamos insistentemente que :
- Confíe su instalación, o en cualquier caso su control, a un profe-
sional cualificado que sobre todo se encargue de comprobar que
las características del conducto de humos corresponden a las del
hogar instalado.
- Lea atentamente el modo de empleo y las consignas de
mantenimiento.
- Haga deshollinar el conducto con regularidad (una vez por cada
estación de calentamiento, en caso de utilizarlo regularmente) para
asegurarse de su óptimo funcionamiento y su máxima seguridad.
Cobertura de la garantía
Los hogares Stûv están garantizados contra :
- los defectos de fabricación,
- los defectos de pintura en las partes visibles del hogar,
- la rotura del cristal únicamente si sucede durante el primer
encendido,
- los deterioros debidos al transporte, a condición de que se
notifiquen antes de transcurridas 48 horas de su entrega.
La presente garantía no cubre los daños causados al hogar ni los
defectos de funcionamiento debidos a :
- una instalación no conforme a las reglas del oficio y a las
instrucciones de utilización,
- una utilización anormal, no conforme a las indicaciones del modo
de empleo,
- una falta de mantenimiento,
- Una causa exterior, tal como una inundación, un rayo o un incendio.
La garantía se limita al cambio de elementos reconocidos como
defectuosos, excluyendo los daños y perjuicios.
El hogar
N° de serie* : Estufa :
Fecha de la factura :
* esta indicación se encuentra en una placa señalizadora fijada al
cuerpo del hogar. La ubicación de esta placa se indica en el modo de
empleo, en el capítulo que habla de la garantía.
El comprador
Nombre :
Dirección :
Teléfono :
Dirección de la instalación (si es diferente)
El vendedor
Nombre :
Dirección :
Teléfono :
El instalador
(o cualquier otra persona que haya realizado la instalación)
El abajo firmante
declara que el hogar mencionado más abajo ha sido instalado
siguiendo las reglas del oficio y conforme a las recomendaciones
técnicas incluidas en las instrucciones de instalación y que tanto las
conexiones como el conducto de humos cumplen las características
requeridas para asegurar un funcionamiento correcto y seguro.
Fecha :
Firma :
Empresa :
Nombre :
Dirección :
Teléfono :
Características del conducto de humos
Si se toma la molestia de rellenar este cuadro, podremos,
en muchos casos, resolver por teléfono y sin gastos por
su parte cualquier problema eventual.
Diferencia de altura entre la base del hogar y el punto más alto de la
chimenea :
Dimensiones interiores del conducto de humos :
Tipo de conducto
❏ de mampostería ❏ cañerías de barro cocido
❏ tubería sin aislamiento ❏ tubería con aislamiento
❏ conducto aislado prefabricado ❏ otros :
Situación del conducto
❏ en el centro del edificio ❏ en el interior del edificio, pero adosado
a un muro exterior con aislamiento térmico ❏ en el interior del
edificio, pero adosado a un muro exterior sin aislamiento térmico
❏ empotrado en un muro exterior no aislado ❏ en el exterior del
edificio
Conexión del hogar al conducto de humos
❏ salida hacia arriba ❏ salida hacia atrás
Número de codos del conducto :
Ángulo de los codos :
Remate de la chimenea
❏ sin remate : el conducto está abierto ❏ remate fijo
❏ remate orientable (veleta) ❏ otro dispositivo : Las informaciones contenidas en este cuadro no se utilizarán más que
en caso de problema, para ayudar al cliente; el fabricante no está
obligado a notificar su inconformidad con la instalación a la recepción
de este documento.
Condiciones de la garantía
El presente documento debe sernos devuelto, debidamente
cumplimentado, en el transcurso del mes siguiente a la fecha de la
factura del vendedor al comprador.
Duración de la garantía
- 5 años para el cuerpo del hogar
- 1 año para los materiales refractarios, los componentes eléctricos
(ventiladores, termostatos, interruptores, cableado...), las rejillas
de fondo, las juntas de estanqueidad, el mecanismo de la puerta,
las bisagras, las poleas, las correderas y los cierres.
El periodo de garantía tiene validez desde la fecha de la factura del
vendedor al comprador. El cambio de piezas en garantía no prolonga
la duración de la garantía inicial.
✂
Page 34
certificado
de garantia
Este fogão de sala Stûv foi concebido para lhe proporcionar o
máximo de prazer, conforto e segurança. O seu fabrico foi objecto de
todas as atenções, com materiais e componentes de qualidade para
funcionar anos a fio sem problemas. Se, apesar de toda a
nossa atenção, for detectado algum defeito, comprometemo-nos a
remediá-lo.
No entanto, como utilizador, deverá desempenhar igualmente um
papel importante para poder usufruir de todas as vantagens do seu
fogão de sala Stûv. Recomendamos-lhe insistentemente que :
- confie a sua instalação (ou, em todo o caso, o seu controlo)
a um profissional qualificado que poderá, nomeadamente,
verificar se as características da conduta de fumos correspondem
ao fogão de sala instalado,
- leia atentamente as instruções de instalação e de manutenção,
- mande limpar a conduta da chaminé regularmente (uma vez
por estação de aquecimento, em caso de utilização regular) para
garantir um funcionamento e segurança ideais.
Âmbito da garantia
Os fogões de sala Stûv são garantidos contra
- defeitos de fabrico,
- defeitos de pintura nas partes visíveis do fogão de sala,
- quebra do vidro, unicamente se ela ocorrer aquando do primeiro
acendimento,
- deteriorações devidas ao transporte, desde que sejam assinaladas
no prazo de 48 horas subsequentes à entrega.
A presente garantia não abrange os danos causados ao fogão
de sala nem os defeitos de funcionamento devidos
- a uma instalação não conforme às boas práticas nem
às instruções de instalação,
- a uma utilização anormal, não conforme às instruções
de utilização,
- à falta de manutenção,
- a uma causa externa, como inundações, raios, incêndio…
A garantia é limitada à troca dos elementos reconhecidos defeituosos,
excluindo danos e perdas.
Condições de garantia
O presente documento deve-nos ter sido reenviado, devidamente
preenchido, no mês seguinte ao da data da factura do vendedor ao
comprador.
Duração da garantia
- 5 anos para o conjunto do fogão de sala
- 1 ano para os materiais refractários, componentes eléctricos
(ventiladores, termóstatos, interruptores, cablagem, etc.),
grelhas do fundo, juntas de estanquecidade, mecanismo de
porta, charneiras, polias, corrediças e fechos.
O período de garantia entra em vigor na data de factura do
vendedor ao comprador. A troca de peças em garantia não
prolonga a duração da garantia inicial.
Fogão de sala
N° de série* : Lareira :
Data da factura :
* Esta indicação encontra-se numa placa sinalética fixada no corpo
do fogão de sala. A localização desta placa é indicada nas instruções,
capítulo Garantia.
Comprador
Nome :
Morada :
Telefone :
Endereço de instalação (ser for diferente)
Vendedor
Nome :
Morada :
Telefone :
Instalador
(ou qualquer outra pessoa que tenha efectuado a instalação)
O abaixo assinado declara
que o fogão de sala acima mencionado foi instalado
segundo as boas práticas e em conformidade com as recomendações
técnicas constantes das instruções de instalação e que a conexão e a
conduta de fumos têm as características necessárias para assegurar o
seu funcionamento correcto e seguro.
Data :
Assinatura :
Empresa :
Designação :
Morada :
Telefone :
Características da conduta de fumos
Se se der ao cuidado de preencher este quadro, poderemos, em
muitos casos, resolver um eventual problema por telefone e sem
custos para si.
Diferença de altura entre a base do fogão de sala e o cimo da
chaminé :
Dimensões internas da conduta de fumos :
Tipo de conduta
❏ em alvenaria ❏ elementos de chaminé em terracota
❏ tubagem sem isolamento ❏ tubagem com isolamento
❏ conduta isolada prefabricada ❏ outras :
Situação da conduta
❏ no centro do prédio ❏ no interior do prédio, mas encostado a
uma parede externa termicamente isolada ❏ no interior do prédio,
mas encostado a uma parede externa não isolada ❏ na espessura da
parede externa não isolada ❏ no exterior do prédio.
Conexão do fogão de sala à conduta de fumos
❏ saída para cima ❏ saída para trás
Número de uniões em cotovelo da conduta :
Ângulo das uniões em cotovelo :
Chapéu de chaminé
❏ não tem chapéu : a conduta é aberta ❏ chapéu fixo
❏ chapéu orientável (cata-vento) ❏ outro dispositivo :
As informações contidas neste quadro só serão utilizadas em caso
de problemas, para ajudar o cliente; o fabricante não é obrigado a
notificar a eventual não-conformidade da instalação aquando da
recepção deste documento.
Preencha este documento e envie uma cópia pelo correio a
Imporchama, Fogões de Sala, Lda
Estrada D. Miguel, n° 2758
4510-243 S. Pedro da Cova
www.imporchama.pt - [email protected]
Tlf. : 224631103/4
Fax : 224670265
✂
Page 35
Please fill in this document and fax it
or return a copy to :
Concept & Forme sa
rue Jules Borbouse 4
B-5170 Bois-de-Villers (Belgium)
Fax : +32 (0)81 43 48 74
certificate
of guarantee
The Stûv fireplace was designed to offer you a maximum of pleasure,
comfort and safety. It was manufactured with the greatest care using
high-quality materials and components, so as to give you years of
trouble-free use. If, despite our best efforts, a problem
arises, we undertake to resolve the problem.
However, as user, you also have an important role in getting
the satisfaction that you expect from your Stûv fireplace.
We strongly recommend that you :
- entrust its installation (or, at any rate, its inspection) to a skilled
professional, in particular so that he is able to check that the
characteristics of the flue correspond to the fireplace installed,
- read carefully the directions for use and comply with the
instructions for maintenance,
- have the flue swept at regular intervals (once a heating
season, for regular use), in order to ensure optimal operation
and maximum safety.
Guarantee coverage
Stûv fireplaces are guaranteed against
- manufacturing defects,
- painting defects in the visible portions of the fireplace,
- breakage of glass : only if it occurs when lighting the fire for
the first time,
- damage due to transport if it is notified within 48 hours of
delivery.
This guarantee does not cover the damages caused to the fireplace
or operational defects due
- to installation that does not conform to industry practice and
to the installation instructions,
- abnormal use that does not conform to the instructions for use,
- failure to perform maintenance,
- an outside cause, such as floods, lightning, fire, etc.
The guarantee is limited to the exchange of those parts that are
recognised as defective, to the exclusion of any damages.
Guarantee conditions
This document must have been returned to us, duly filled in, within
one month following the date of the invoice from the vendor to the
buyer.
Guarantee period
- 5 years on the body of the fireplace
- 1 year on the refractory materials, the electrical components
(ventilators, thermostats, interrupters, cables, etc.), bottom grids,
sealing joints, door mechanisms, hinges, pulleys, chutes, and
clasps.
The guarantee period commences on the date of the invoice from the
vendor to the buyer. The exchange of parts under guarantee does not
extend the duration of the initial guarantee.
The fireplace
Serial number* : Fireplace :
Invoice date :
* This information is placed on an identification plate fixed on the
body of the fireplace. The location of this plate is indicated in the
instructions for use, in the guarantee section.
The buyer
Name :
Address :
Telephone :
Installation address (if different) :
The vendor
Name :
Address :
Telephone :
The installer
(or any other person who installed the product)
I, undersigned, , declare that the
aforementioned fireplace was installed based on industry practice and
in accordance with the technical recommendations contained in the
installation instructions, and that the connection and flue have the
characteristics required to ensure proper and safe operation.
Date :
Signature :
Company :
Name :
Address :
Telephone :
Characteristics of the flue
If you take the trouble to fill in this box, in many cases we can resolve
a problem by telephone and without cost to you.
Difference in height between the base of the fireplace and the top of
the chimney :
Internal dimensions of the flue :
Type of flue
❏ masonry ❏ clay chimney blocks
❏ casing with insulation ❏ casing without insulation
❏ prefabricated insulated casing ❏ other :
Location of the flue
❏ in the middle of the building ❏ inside the building, but placed
against a thermally insulated external wall ❏ inside the building,
but placed against in a non-insulated external wall ❏ within a
non-insulated external wall ❏ outside the building
Connection of the fireplace to the flue
❏ upward outlet ❏ outlet facing the back
Number of pipe bends :
Angle of the bends :
Cap
❏ no cap : the flue is open ❏ fixed cap
❏ rotating cap ❏ other device :
The information contained in this box will only be used in case of
a problem, to help the customer. The manufacturer is not bound
to notify any nonconformity of the installation at the time of this
document's receipt.
✂
Page 36
Stûv fireplaces are designed and made in Belgium by :
Concept & Forme sa/nv - rue Jules Borbouse 4 - B-5170 Bois-de-Villers (Belgium)
[email protected] - www.stuv.be
[ FR ] Imprimé sur papier 100% recyclé. - Stûv se réserve le droit d’effectuer des modifications sans préavis.
[ NL ] Afgedrukt op 100% gerecycled papier. - Stûv behoudt zich het recht voor om wijzigingen zonder voorafgaande kennisgeving uit te voeren.
[ IT ] Stampato su carta riciclata al 100%. - Stûv si riserva il diritto di apportare modifiche ai prodotti senza preavviso.
[ ES ] Impreso en papel reciclado 100%. - Stûv se reserva el derecho de realizar modificaciones sin previo aviso.
[ PT ] Impresso em papel 100% reciclado. - Stûv reserva-se o direito de proceder a alterações sem aviso prévio.
[ EN ] Printed on 100% recycled paper. - Stûv reserves the right to implement modifications without notice.
Importatori esclusivi per l’Italia :
Mont-Export SRL
via G. Pastore, 54/56 - 31029 Vittorio
Veneto (TV)
[email protected]
www.montexport.it
Importador distribuidor oficial España :
Dovre Ibérica S.A.
Ctra. Girona a Palamos, s/n
17253 Mont-Ras
[email protected]
www.dovre.es
Importador oficial Portugal :
Imporchama
Estrada D. Miguel 2758
4510-243 S. Pedro Da Cova
tlf : 224 641 103/4
fax : 224 670 265
[email protected]
www.imporchama.pt
Loading...
