Page 1
install. fr+nl 08-00
20
installation
installatie
Page 2
S20 Install. Fr+Nl
08-00
2
Nous vous recommandons instamment de confier l'installation de
votre Stûv (ou en tout cas le contrôle de cette installation) à un professionnel qualifié qui pourra notamment vérifier que les caractéristiques
du conduit de fumées correspondent
au foyer installé.
Wij bevelen u ten stelligste aan om
voor de installatie van uw Stûv een
beroep te doen op een erkend vakman (of hem in ieder geval de
installatie te laten controleren). De
vakman zal met name controleren of
het rookkanaal geschikt is voor de
geïnstalleerde haard.

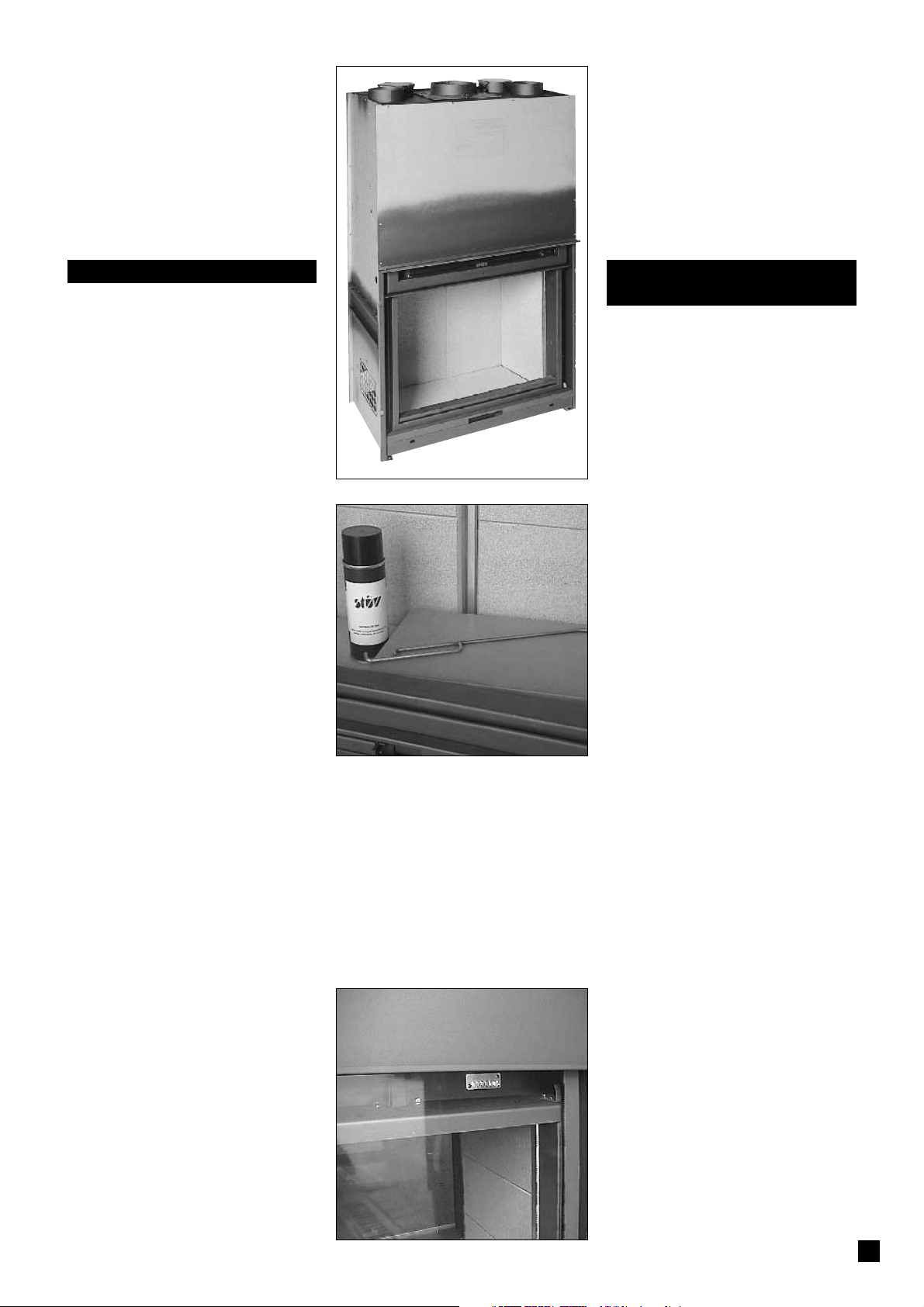

À la réception du matériel
Avec le foyer, vous recevez :
- une bombe de peinture pour réparation (photo 2)
- pièces d'isolant rigide pour réaliser
(si nécessaire) un déviateur
- une poignée "main froide" pour
manipuler la porte et le registre
- des documents:
. certificat de garantie,
. instructions d'installation,
. mode d'emploi,
. fiche de contrôle final du foyer.
Attention!
Vérifier que la vitre ne s'est pas brisée au cours de la livraison; en effet
la garantie ne couvre les détériorations dues au transport que si elles
sont signalées dans les 48 heures de
la livraison.
Très important! Ne pas oublier de
débloquer la porte avant d’encastrer
le foyer dans la maçonnerie.
La peinture n'est pas cuite au four;
elle est donc relativement fragile
mais elle durcira lors des premières
chauffes; par conséquent, manipuler
l'appareil avec précaution lors de son
installation.
Lors du premier feu, certains dégagements de fumée et d'odeur peuvent se produire: ventiler abondamment.
En cas de réclamation, communiquez
toujours le n° du foyer visible sur le
corps de l’appareil à droite au dessus
de la chambre de combustion (abaisser la vitre pour faire remonter le
contrepoids - photo 3).
Remettez-les documents à l’utilisateur et recommandez-lui de renvoyer
le certificat de garantie à Concept &
Forme.
Bij de ontvangst van het
materiaal
Samen met de haard ontvangt u:
- een verfspuitbus voor reparaties
(foto 2)
- stukken isolatiemateriaal om
(indien nodig) een rookomleiding
te maken
- een "koude" handgreep om de
deur en de schuif te bedienen
- documenten:
. garantiebewijs,
. installatiehandleiding,
. gebruiksaanwijzing,
. fiche voor eindcontrole van de
haard.
Opgelet!
Controleer bij ontvangst van uw
haard of de ruit tijdens het transport
geen schade heeft opgelopen. De
garantie dekt enkel transportschade
die binnen 48 uur na levering wordt
gemeld.
Zeer belangrijk! Vergeet de deur niet
te deblokkeren alvorens de haard in
te metselen.
De verf is niet in de oven gebakken.
Ze is dus relatief kwetsbaar en zal
pas verharden tijdens de eerste
opwarmingen van de haard. Tijdens
de installatie van de haard moet dan
ook de nodige voorzichtigheid aan
de dag gelegd worden om de verf
niet te beschadigen.
Wanneer de haard voor het eerst
wordt aangemaakt, kunnen rook en
geur vrijkomen. Zorg voor voldoende verluchting.
Vermeld bij eventuele klachten het
nr. van de haard. Dit nummer
bevindt zich op de binnenmantel van
het toestel rechts boven de verbrandingskamer (de ruit naar beneden
brengen om het tegengewicht naar
boven te laten komen - foto 3).
Overhandig de documenten aan de
gebruiker en raad hem aan het
garantiebewijs naar Concept &
Forme terug te sturen.
1
2
3
Page 3
S20 Install. Fr+Nl
08-00
3

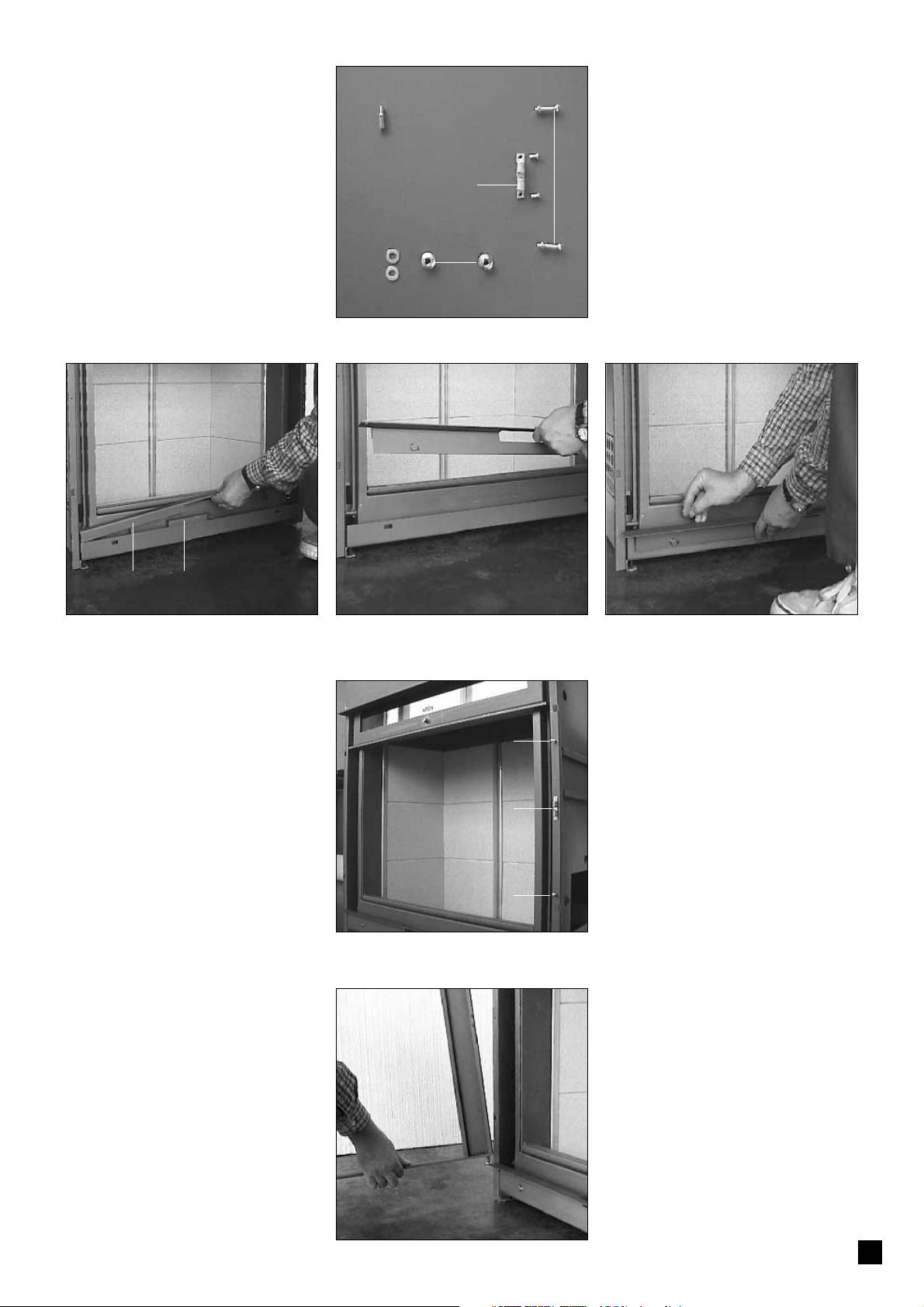

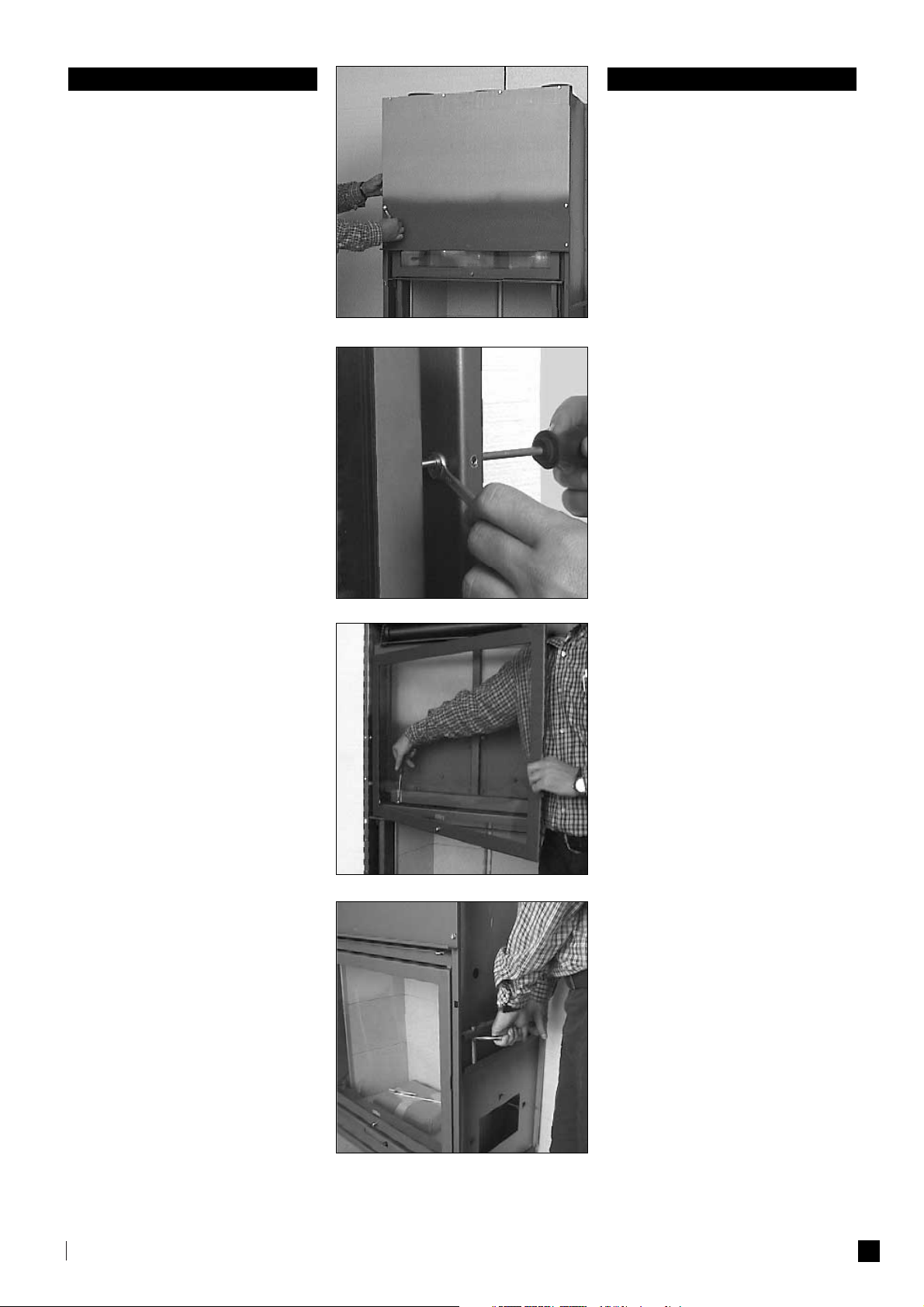

Débloquer la porte
Pour le transport, la porte est immobilisée en position haute et le contrepoids en position basse.
Démonter les vis et enlever la
devanture (photo 4).
De deur deblokkeren
Voor het transport worden de deur
in de bovenste stand en het tegengewicht in de onderste stand
geblokkeerd.
Draai de schroeven los en verwijder
het frontpaneel (foto 4).
4
5
7
6
Pour ménager votre dos, demandez
les poignées de transport disponibles
pour les revendeurs.
Vraag de voor de verdelers beschikbare handgrepen om overbelasting
van uw rug te voorkomen.
Débloquer le verrouillage latéral de
la porte (photo 5).
Maak de zijvergrendeling van de
deur los (foto 5).
Ouvrir la porte (à 30° au maximum)
et démonter les blocages qui immobilisent le contrepoids en position
basse (photo 6); refermer la porte;
vérifier le mouvement vertical de la
porte: le contrepoids et la porte doivent être parfaitement horizontaux.
Remonter la devanture, bien alignée
sur montants de l'appareil.
L'appareil peut être mis en place.
Open de deur (op maximum 30°)
en verwijder de blokkeringen waarmee het tegengewicht in de onderste stand is vastgezet (foto 6). Sluit
de deur. Controleer de verticale
beweging van de deur: het tegengewicht en de deur moeten perfect
horizontaal zijn. Monteer het frontpaneel perfect recht op de stijlen van
het toestel.
Het toestel is klaar voor installatie.
Page 4
4
9
A
B
10
11
Installation du Stûv 20
à son emplacement

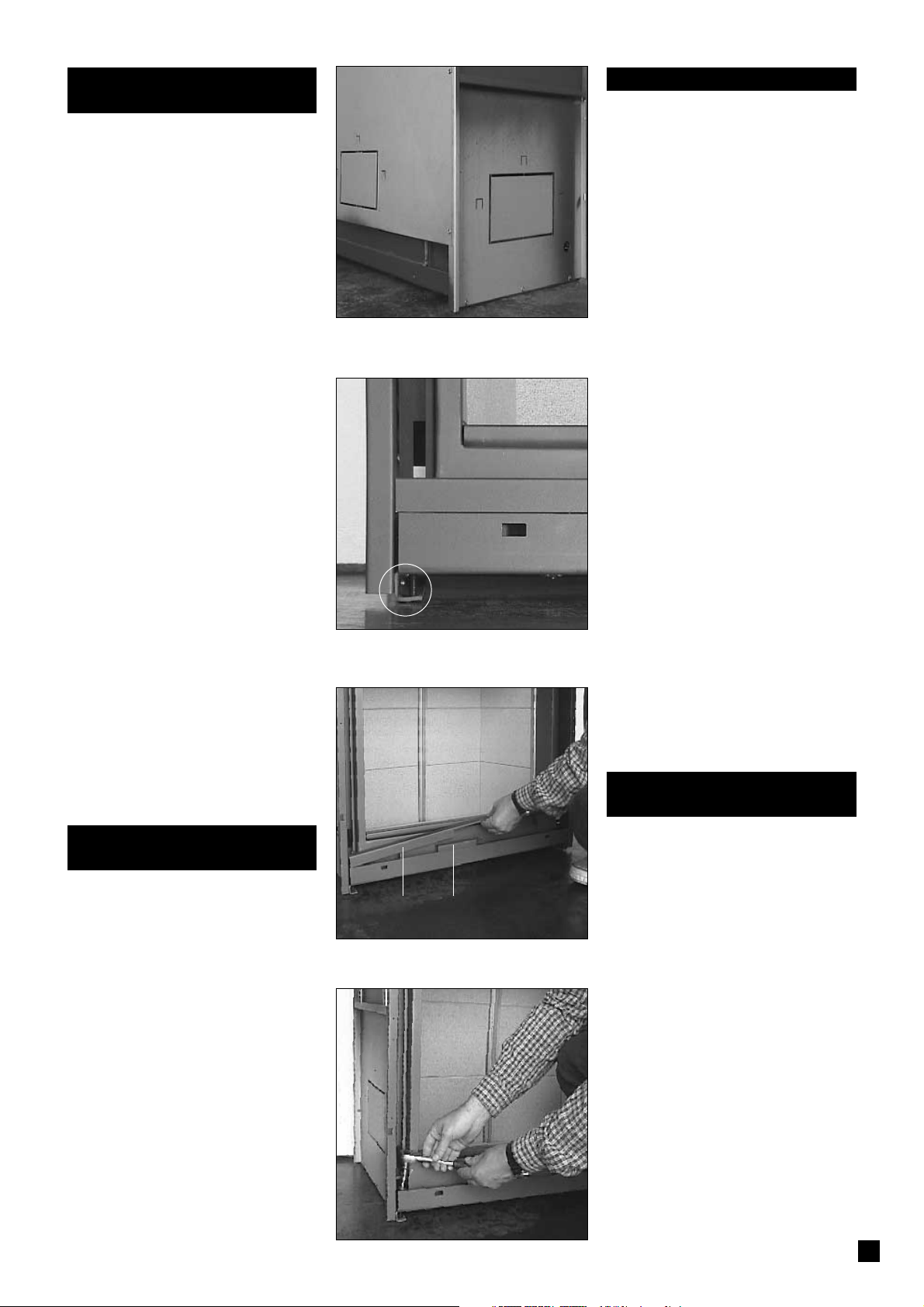

Si le Stûv 20 est destiné à fonctionner sans ventilation auxiliaire
(comme c’est le cas le plus fréquemment), veillez à dégager les prises
d’air de convection à l’arrière et sur
chaque côté (photo 8) avant de
l’installer à son emplacement définitif (voir «Circuit d’air chaud»
page 7).
Mettre l'appareil de niveau.
Si l’appareil penche vers l’arrière,
surélever au moyen de cales l'arrière
du foyer pour effectuer le réglage fin
par les vis situées à l'avant (photo 9)
Pour accéder aux vis de réglage,
enlever le cache-registre A et le
registre B (photo 10).
Mettre de niveau à l’aide d’une clé à
douille de 13 (photo 11).
Pour permettre les dilatations
(et éviter des bruits de tôles), il faut
éviter tout contact entre la maçonnerie de finition et le foyer.
Installatie van de Stûv 20
Als de Stûv 20 moet werken zonder
bijkomende ventilatie (zoals dat
meestal het geval is), moeten de
luchtingangen achteraan en aan
weerszijden (foto 8) worden vrijgemaakt vóór de installatie (zie
«Warme-luchtcircuit» pagina 7).
Het toestel waterpas plaatsen.
Als het toestel naar achter overhelt,
de achterkant van het toestel opheffen en steuntjes onderplaatsen om
de fijnregeling met de schroeven
vooraan uit te voeren (foto 9).
Om de stelschroeven toegankelijk te
maken, moeten schuifafscherming A
en regelschuif B verwijderd worden
(foto 10).
Waterpas stellen met behulp van een
steeksleutel 13 (foto 11).
Om uitzetting mogelijk te maken
(en plaatgeluiden te voorkomen),
moet worden vermeden dat de
haard in contact komt met het metselwerk.
Isoler le foyer:
le pour et le contre
On peut placer des isolants thermiques entre la maçonnerie et le
foyer.
Le pour:
- réduire les déperditions calorifiques;
ceci ne se justifie que si le foyer est
adossé à un mur extérieur; si ce
n’est pas le cas, la chaleur ne sera
pas perdue: elle se dissipera dans
la maçonnerie puis dans les pièces
adjacentes;
- réduire la pointe de température si
on se trouve à proximité d'éléments
inflammables;
- veiller en tout cas à ne pas obstruer
les prises d'air de convection située
dans la partie inférieure du foyer
latéralement et à l'arrière (photo 8)
De haard isoleren:
voor- en nadelen
Tussen het metselwerk en de haard
kan thermische isolatie aangebracht
worden.
De voordelen:
- warmteverlies wordt beperkt; dit is
alleen gerechtvaardigd als de
haard tegen een buitenmuur
geplaatst is. Is dat niet het geval,
dan is er van warmteverlies geen
sprake: de warmte zal door het
metselwerk worden opgenomen
en in de aanpalende kamers worden afgegeven;
- temperatuurpieken beperken
indien de haard in de nabijheid
van brandbare voorwerpen is geïnstalleerd;
- let er in ieder geval op dat de convectieluchtingangen aan de onderkant vooraan en opzij (foto 8) vrij
blijven.
8
S20 Install. Fr+Nl
08-00
Page 5
S20 Install. Fr+Nl
08-00
5
12
13

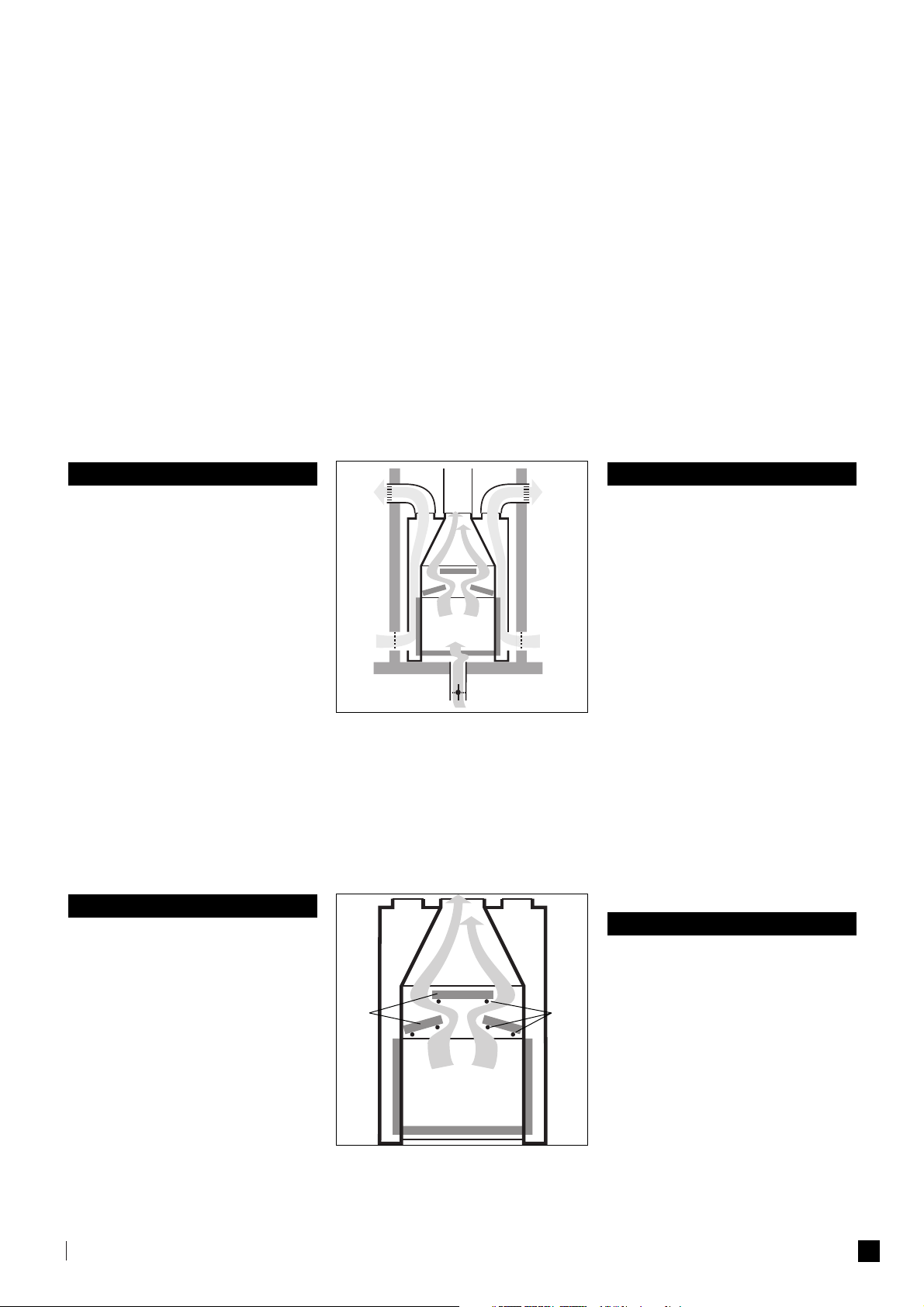

Admission d'air frais
Le Stûv 20 consomme beaucoup
d'air pour la combustion, surtout
porte ouverte et cet air doit être
remplacé. L’air pénétrera dans la
chambre de combustion par des orifices prévus à cet effet dans la base
du foyer. Veillez donc à prévoir une
arrivée d'air frais, le plus près possible de l'appareil (pour éviter les
courants d'air), idéalement sous le
foyer, sinon à l'arrière ou sur le côté.
Cet air proviendra d'un vide ventilé,
d'un local ventilé ou de l'extérieur
(fig. 12). Section minimale 1 dm
2
.
Prévoir un registre A pour qu'on
puisse fermer cette admission et éviter ainsi le refroidissement de la maison quand le foyer n’est pas utilisé
(surtout par temps froid).
Déviateurs
Les déviateurs (A fig. 13) sont destinés à améliorer le rendement du
poêle en allongeant le trajet des
fumées. Ces 3 pièces sont déposées
dans le fond du foyer pour le transport. De l'intérieur du foyer, on les
dépose simplement sur les supports
fixes B prévus dans l'avaloir (la pièce
la plus longue, horizontalement dans
la partie supérieure de l’avaloir).
Si le tirage est faible, on peut les
enlever et éviter ainsi le refoulement.
Toevoer van verse lucht
De Stûv 20 verbruikt tijdens het
branden veel lucht, vooral met geopende deur. Die lucht moet vervangen worden. De lucht wordt aangezogen in de verbrandingskamer via
openingen onderaan in de haard.
Zorg daarom voor voldoende verluchting, bij voorkeur zo dicht mogelijk bij het toestel (om tocht te vermijden), ideaal onder de haard,
eventueel aan de achterkant of opzij.
Deze lucht is afkomstig uit een
geventileerde schacht, een geventileerd lokaal of van buiten (fig. 12).
Minimumdoorsnede 1 dm
2
.
Met een schuif A moet deze luchttoevoer kunnen worden afgesloten
om te vermijden dat koude lucht in
de woning binnendringt wanneer de
haard niet in gebruik is (vooral bij
koud weer).
Rookomleiding
De rookomleidingsplaten (A fig. 13)
zijn bestemd om het rendement van
de kachel te verhogen door het traject van de afgevoerde rook te verlengen. Deze 3 platen worden achterin de haard gelegd voor het transport. Ze worden gewoon in de haard
gelegd op vaste steunen B in de
rooktrechter (het langste stuk isolatiemateriaal wordt horizontaal bovenin de rooktrechter gelegd).
Indien de trek onvoldoende is, kunnen deze platen worden verwijderd
om terugslag te voorkomen.
A
A
B
Le contre:
- si l’étanchéité de l'enceinte de
maçonnerie construite autour du
foyer n’est pas parfaitement réalisée, des particules d’isolant peuvent
se retrouver en suspension dans
l’air de convection;
- utiliser idéalement de la fibre céramique, ou des panneaux de laine
minérale rigides dont les fibres
sont agglomérées par un liant.
Nadelen:
- als het metselwerk rond de haard
niet perfect sluit, kunnen deeltjes
van het isolatiemateriaal meegevoerd worden in de convectielucht;
- gebruik bij voorkeur keramische
vezels of stijve rotswolpanelen
waarvan de vezels geagglomereerd
zijn met een bindmiddel.
Page 6
S20 Install. Fr+Nl
08-00
6
Raccordement
Pour le raccordement proprement
dit, nous recommandons un conduit
inox, si possible rigide.
Diamètre standard de la sortie:
Stûv 20/75 simple face 200 mm
Stûv 20/75 double face 230 mm
Stûv 20/85 simple face 200 mm
Stûv 20/85 double face 250 mm
Stûv 20/95 simple face 300 mm
Certaines configurations de cheminée peuvent exiger un autre diamètre que celui prévu en standard.
Veuillez consulter Stûv.

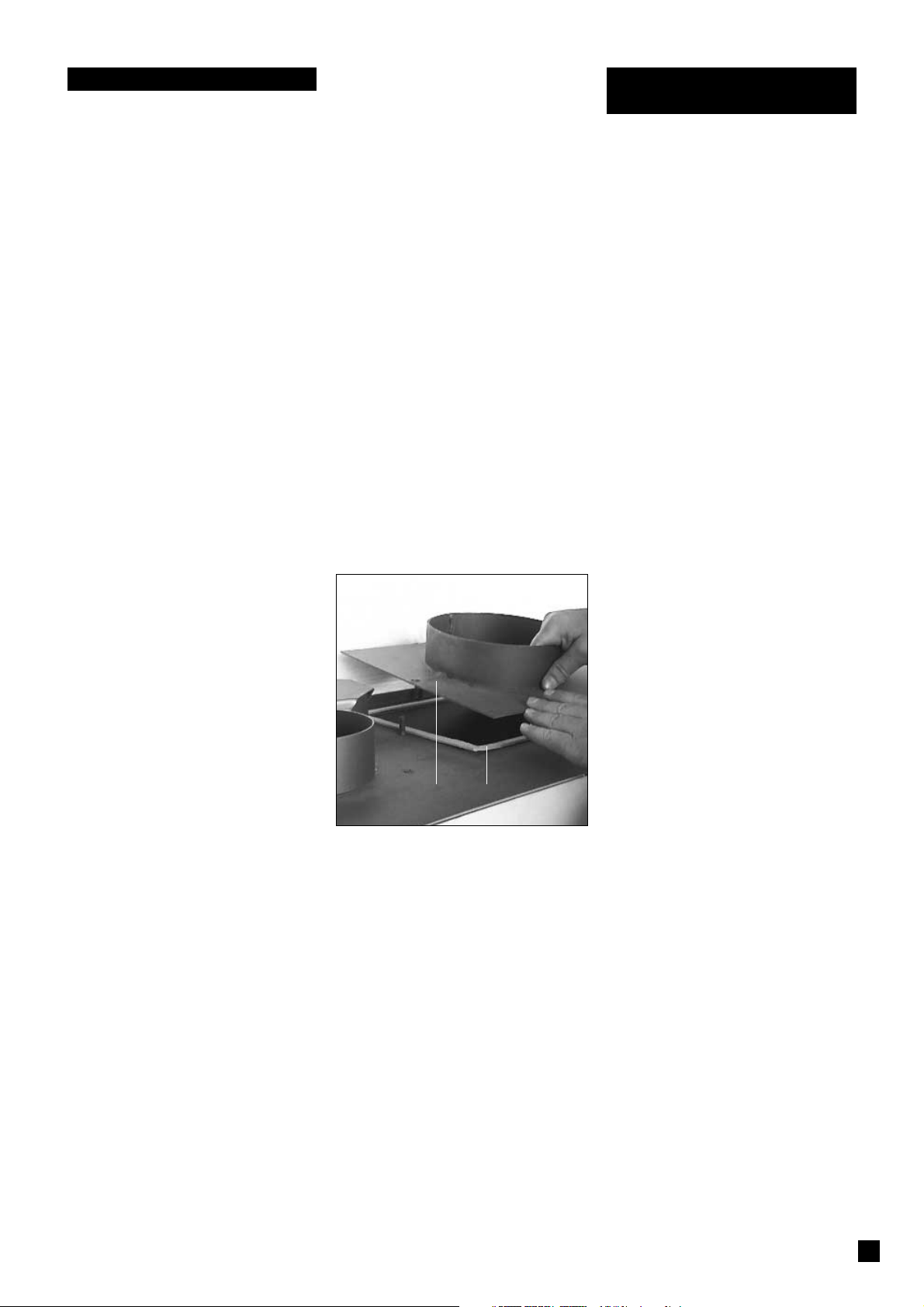

Dans tous les cas, assurer une étanchéité entre le corps de l'appareil et
la sortie de fumée A avec du mastic
de fer ou une corde céramique B
(photo 14).
Il est conseillé d'isoler le conduit de
fumée, pour favoriser le tirage et
éviter les condensations.
Aansluiting
Voor de eigenlijke aansluiting bevelen wij een buis van roestvrij staal
aan, indien mogelijk vaste buizen.
Standaarddiameter van de uitgang:
Stûv 20/75 enkelzijdig 200 mm
Stûv 20/75 dubbelzijdig 230 mm
Stûv 20/85 enkelzijdig 200 mm
Stûv 20/85 dubbelzijdig 250 mm
Stûv 20/95 enkelzijdig 300 mm
Voor bepaalde schoorstenen is een
andere diameter vereist dan de standaarddiameter.
Raadpleeg Stûv.
In ieder geval moet een goede dichtheid worden verzekerd tussen de
ombouw van het toestel en de
rookuitgang A, dit door middel van
een ijzerkit of een keramische koord
B (foto 14).
Het verdient aanbeveling het rookkanaal te isoleren om de trek te verbeteren en condensatie te voorkomen.
14
A
B
Raccordement à la cheminée
S'assurer que les caractéristiques
dimensionnelles du conduit répondent aux prescriptions locales pour
une installation suivant les règles de
l'art.
Quelques notions élémentaires
- Pour un tirage correct, le foyer
doit être adapté au conduit de
cheminée (ou inversément).
- Une cheminée surdimensionnée
est aussi préjudiciable au bon fonctionnement du foyer qu’une cheminée sous-dimensionnée.
- Le conduit sera aussi droit que
possible.
- La solution idéale est un conduit
construit à l’intérieur du bâtiment
et isolé thermiquement; à proscrire: un conduit extérieur sans isolation.
Aansluiting
op een schoorsteen
Ga na of de afmetingen van het
rookkanaal voldoen aan de lokale
voorschriften voor een installatie volgens de regels van de kunst.
Enkele elementaire regels
- Voor een goede trek moet de
haard aangepast zijn aan het rookkanaal (of omgekeerd).
- Een te grote schoorsteen is even
nadelig voor de goede werking
van de haard als een te kleine
schoorsteen.
- Het rookkanaal moet zo recht
mogelijk zijn.
- De ideale oplossing is een thermisch geïsoleerd rookkanaal in het
gebouw. Te vermijden: een niet
geïsoleerd rookkanaal buiten het
gebouw.
Page 7
S20 Install. Fr+Nl
08-00
7
Circuit d'air chaud
Convection naturelle ou ventilation
auxiliaire?
Dans la plupart des cas la convection
naturelle suffit.
Cependant on peut améliorer le rendement du foyer ou utiliser des
gaines de pulsion beaucoup plus
longues moyennant une ventilation
auxiliaire.
Ventilation naturelle
Enlever les plaques d'obturation
(photos 16 et 17) à gauche, à droite
et à l'arrière à l'aide d'une pince
coupante ou d’un gros tournevis
pour permettre à l'air de convection
de pénétrer dans la double paroi et
de se réchauffer au contact de la
chambre de combustion (fig. 12).
Warme-luchtcircuit
Natuurlijke convectie
of hulpventilatie?
In de meeste gevallen volstaat
natuurlijke convectie.
Toch kan met een hulpventilatie het
rendement van de haard verbeterd
worden of kunnen veel langere
luchttoevoerkanalen worden
gebruikt.
Natuurlijke ventilatie
Verwijder de afsluitplaten (foto’s 16
en 17) links, rechts en aan de achterkant met een snijtank of een
grote schroevendraaier. Zodoende
kan de convectielucht binnendringen
in de dubbele wand en worden
opgewarmd in contact met de verbrandingskamer (fig. 12).
17
16
15

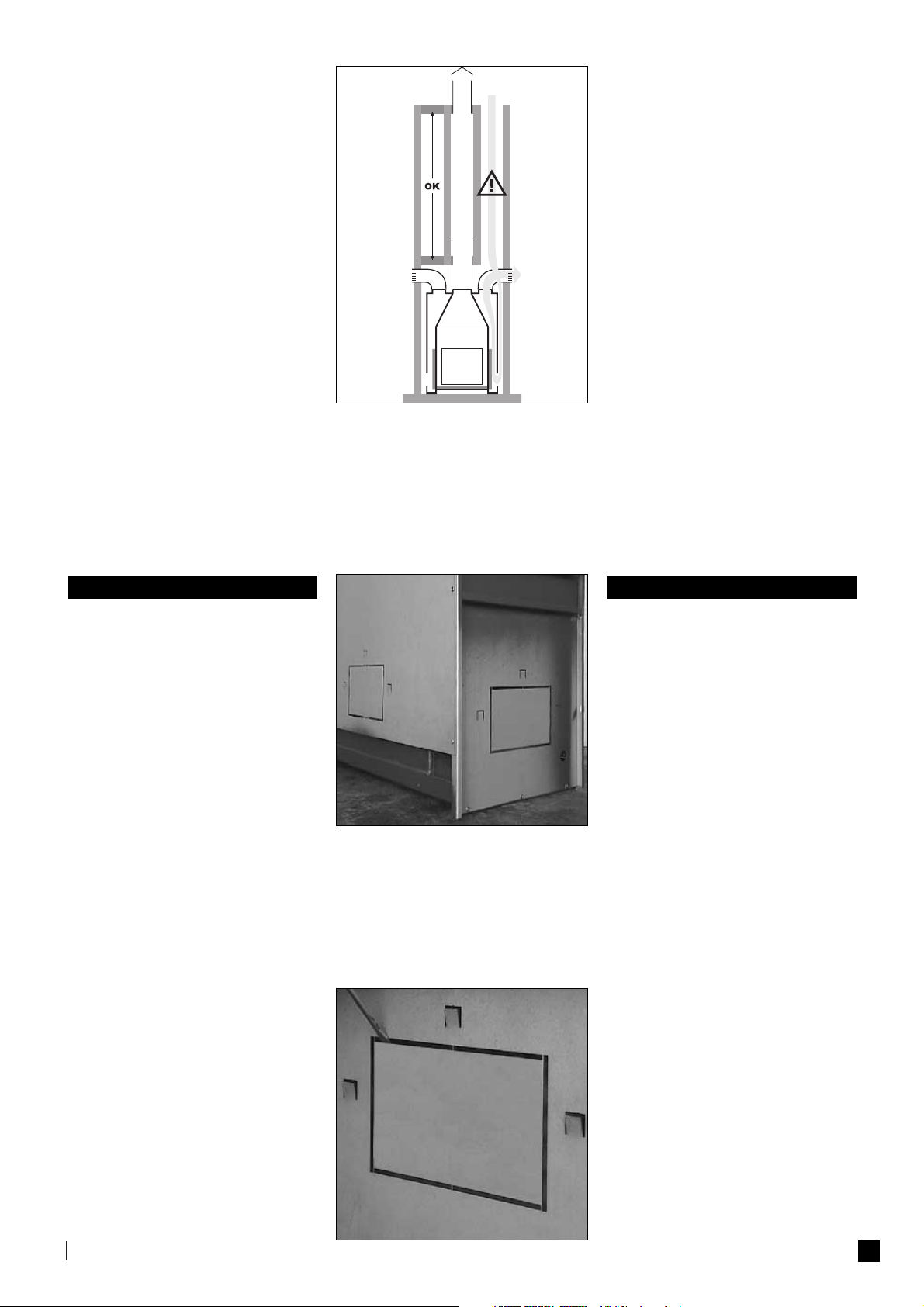

Si plusieurs conduits sont disponibles
(fig. 15):
- n'en utiliser qu'un seul
- boucher en haut et en bas les
conduits non utilisés et d'une
manière générale veiller à ce que
l'enceinte dans laquelle est enfermée le foyer soit bien étanche
pour éviter que de l'air froid en
provenance de l'extérieur ne vienne refroidir l'intérieur de la maison
(fig. 15 à droite).
Indien meerdere rookkanalen
beschikbaar zijn (fig. 15):
- gebruik er slechts één
- sluit de niet gebruikte kanalen
bovenaan en onderaan af en waak
er in het algemeen over dat de
ruimte waarin de haard is ingebouwd goed afgesloten is om te
vermijden dat koude buitenlucht in
de woning binnendringt (fig. 15,
rechts).
Page 8
S20 Install. Fr+Nl
08-00
8
18
19
20
21

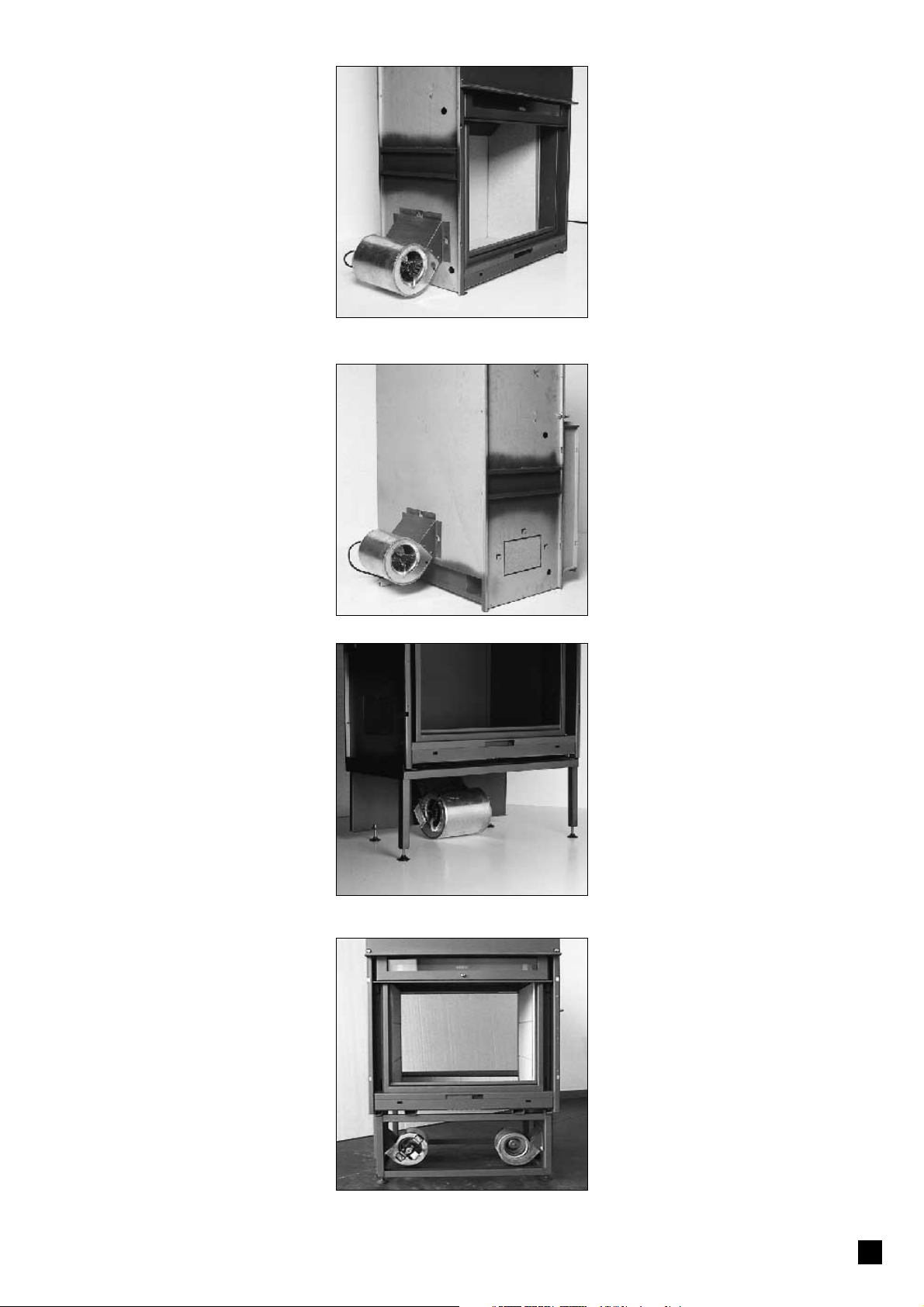

Ventilation auxiliaire: 3 solutions
1 ventilateur monté latéralement
(18) ou à l'arrière (19).
Attention: il faut prévoir un accès à
ce ventilateur pour l'entretien ou le
dépannage.
Montage: retirer la plaque d'obturation voulue en sectionnant les microjoints (voir photos 16 et 17). Ne pas
retirer les autres obturateurs.
Hulpventilatie: 3 mogelijkheden
1 ventilator naast (18) of achter (19)
de haard.
Opgelet: deze ventilator moet toegankelijk blijven voor onderhoud of
reparatie. Montage: de gewenste
afsluitplaat verwijderen door de
microdichtingen door te snijden (zie
foto’s 16 en 17). De andere afsluitplaten niet verwijderen.
Dans les Stûv 20 double face, même
principe, mais 2 ventilateurs plus
petits et disposés transversalement
(photo 21).
Voor de dubbelzijdige Stûv 20 geldt
hetzelfde principe, maar hier worden
twee kleinere ventilatoren aan
weerszijden gebruikt (foto 21).
2 ventilateur monté sous le foyer
(20 et 21).
Cette solution est plus pratique que
la précédente parce qu'elle permet
d'accéder au ventilateur de l'inté-
rieur du foyer.
La table et le ventilateur fournis en
option par Stûv sont étudiés pour
amener l'air de convection aux
endroits voulus sous le foyer sans
perturber la combustion. N'utilisez
en aucun cas un autre dispositif de
ventilation inférieure.
Voir notice d’installation de ces
accessoires.
2 Ventilator onder de haard
(20 en 21).
Deze oplossing is praktischer dan de
vorige omdat de ventilator via de
haard toegankelijk is.
De door Stûv als optie geleverde
sokkel en ventilator zijn ontworpen
om convectielucht aan te voeren
naar de juiste plaats onder de haard
zonder de verbranding te verstoren.
Gebruik in geen geval een andere
manier om onderaan ventilatie te
creëren.
Raadpleeg de installatiehandleiding
voor dit toebehoren.
Page 9
S20 Install. Fr+Nl
08-00
9
Montage du cadre de finition
encastré
Montage van het ingebouwde afwerkingskader
Le cadre est en retrait par rapport à
la maçonnerie. Il s’ouvre pour permettre l’ouverture de la porte.
Prévoir 5 mm d'aisance entre le
foyer et la maçonnerie à gauche et à
droite (pas plus). On obtiendra le
meilleur effet quand le cadre est en
retrait de 6 à 10 cm par rapport au
mur.
Het kader komt dieper dan het metselwerk. Het wordt geopend om de
deur te kunnen openen. Laat een
speling van 5 mm tussen de haard
en het metselwerk links en rechts
(niet meer). Het beste effect wordt
verkregen wanneer het kader 6 tot
10 cm inspringt ten opzichte van de
muur.
26

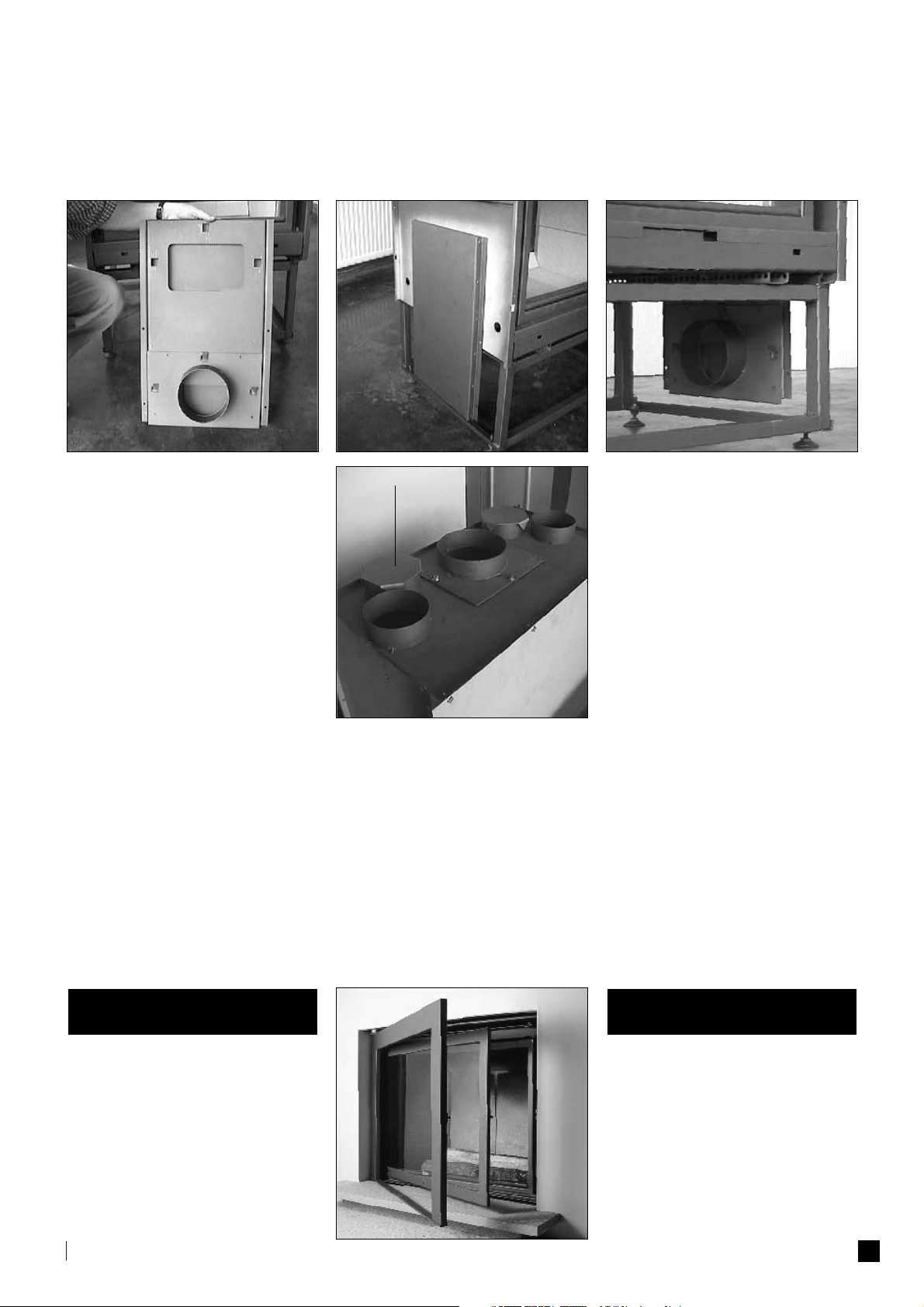

3 ventilation à distance
Celle-ci peut se raccorder sous la
table par l'intermédiaire d'une gaine
latérale avec collerette fournie par
Stûv. À cette collerette on raccorde
une gaine aluminium de Ø 150 mm.
3 Ventilatie op afstand
Deze kan onder de sokkel aangesloten worden via een zijtoevoer met
een door Stûv geleverde kraag. Aan
deze kraag wordt een aluminium
koker Ø 150 mm gekoppeld.
25
22
24
23
Sorties d'air chaud
- 2 ou 4 sorties suivant le modèle;
2 au moins doivent être raccordées
- utiliser des tuyaux flexibles en aluminium diamètre 150 comme pour
les hottes de cuisine;
- fermer les sorties inutilisées avec
les couvercles fournis (photo
25 A).
Attention!
On peut diriger une ou plusieurs sorties d’air chaud vers un autre local
que celui où est installé le Stûv 20.
Dans ce cas, il faut compenser ce
départ d’air pour éviter que la pièce
ne se trouve en dépression, avec les
risques de refoulement que cela
comporte; prévoir par exemple une
arrivée d’air neuf à proximité du
foyer (l’arrivée d’air frais sous le
foyer peut remplir cette fonction si
son dimensionnement est suffisant).
Warme-luchtuitgangen
- 2 of 4 uitgangen naargelang het
model; ten minste 2 moeten aangesloten worden
- gebruik flexibele aluminiumkokers
diameter 150 zoals voor afzuigkappen;
- sluit de ongebruikte uitgangen af
met de bijgeleverde deksels (foto
25 A).
Opgelet!
Een of meer warme-luchtuitgangen
kunnen naar een ander lokaal worden geleid. In dat geval moet deze
luchtonttrekking gecompenseerd
worden om te vermijden dat er een
onderdruk ontstaat in het lokaal
waar de Stûv 20 is geïnstalleerd, met
alle risico’s op terugslag uit de
schoorsteen vandien. Er moet bij
voorbeeld voorzien worden in een
toevoer van verse lucht nabij de
haard (de toevoer van verse lucht
onder de haard kan deze functie vervullen indien het debiet voldoende
groot is).
A
Page 10
S20 Install. Fr+Nl
08-00
10
- placer le gond inférieur du cadre
dans le trou de la cornière inférieure (photo 32); au besoin, intercaler
1 ou 2 rondelle(s) M8 (photo 27 E)
entre cadre et cornière
- plaats de onderste scharnier van
het kader in het gat van het
onderste hoekijzer (foto 32). Breng
indien nodig 1 of 2 moerplaatjes
M8 (foto 27 E) aan tussen het
kader en het hoekijzer
32

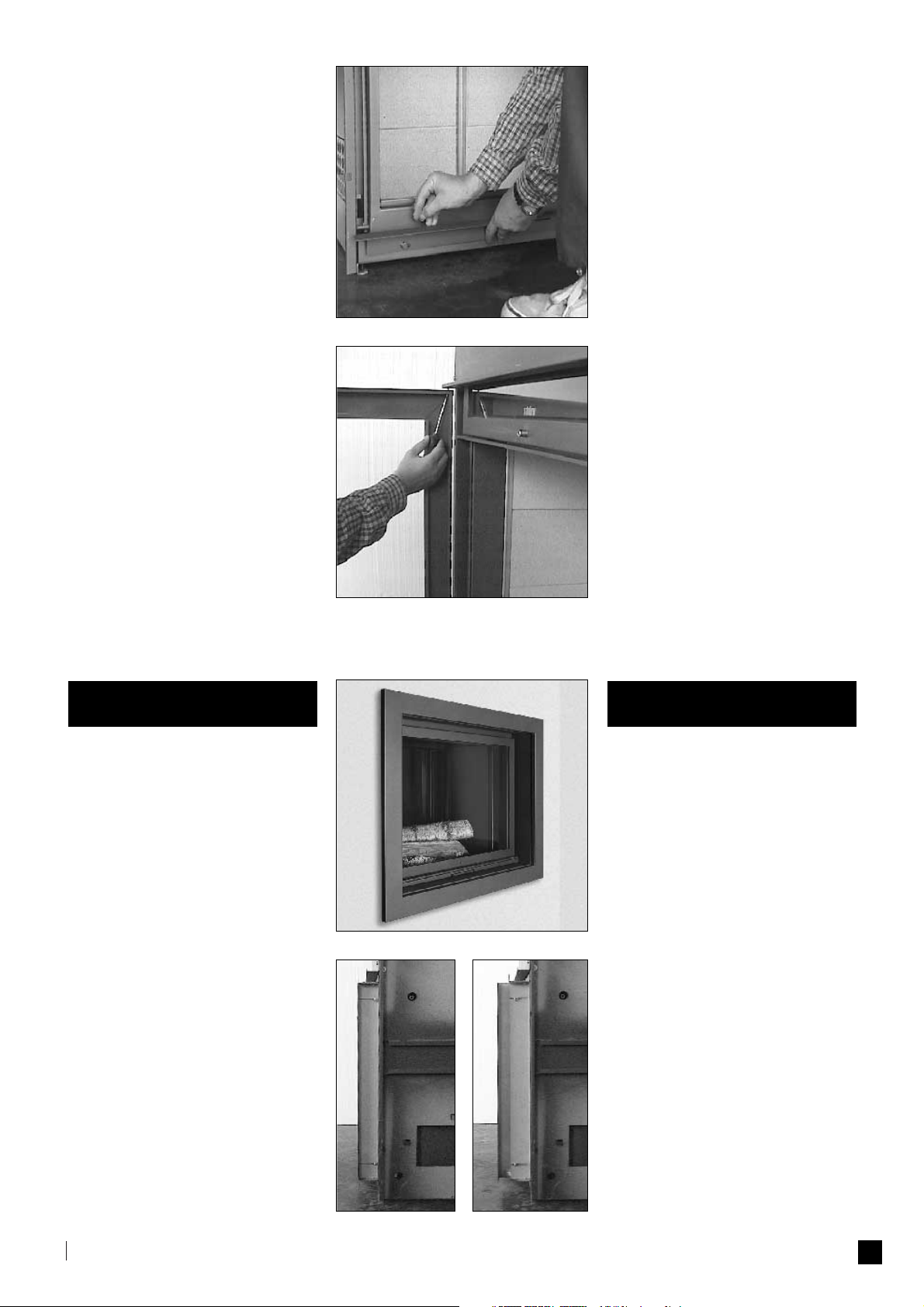

(photo 31)
- monter la partie femelle du verrou
B sur le foyer
- placer les vis d'appui C avec
contre-écrous
(foto 31)
- monteer het vrouwelijk gedeelte
van de grendel B op de haard
- plaats de steunbouten C met
tegenmoeren
31
B
C
C
A
B
28 3029
Chaque cadre encastré est livré avec
une pochette contenant la quincaillerie et une cornière prévue pour
la fixation du gond inférieur (27).
Cadres 3 côtés
- enlever le cache-registre A et le
registre B (photo 28)
- pour le cadre 3 côtés, monter la
cornière aile vers le haut
- fixer au moyen des écroux A; ne
pas bloquer (photo 30).
Elk kader wordt geleverd met de
nodige schroeven en een hoekijzer
voor de bevestiging van de onderste
scharnier (27).
3-zijdig kader
- verwijder de schuifafsluiting A en
de schuif B (foto 28)
- monteer voor het 3-zijdig kader
het hoekijzer met de vleugel naar
boven toe
- bevestig met moeren A; nog niet
aanspannen (foto 30).
27
A
BC
D
E
Page 11
S20 Install. Fr+Nl
08-00
11
Montage du cadre de finition
appliqué
Comme son nom l’indique ce type
de cadre s’applique devant la
maçonnerie; contrairement au cadre
encastré, il est fixe; il se monte par
l’intermédiaire d’un contre-cadre qui
assure la jonction entre le foyer
(derrière la maçonnerie) et le cadre
(devant la maçonnerie).
Montage
van het voorzetkader
Zoals de naam het zegt, wordt dit
kader vóór het metselwerk gemonteerd. In tegenstelling tot het ingebouwde kader, is het voorzetkader
vast. Het wordt gemonteerd met
behulp van een tussenkader dat de
verbinding vormt tussen de haard
(achter het metselwerk) en het kader
(voor het metselwerk).
Stûv propose différents modèles de
contre-cadres suivant l’épaisseur du
matériau d’encastrement du foyer:
- contre-cadre fixe de 4 cm pour
finition légère (par exemple, panneau de plâtre sur structure métallique)
- contre-cadre fixe de 10,5 cm pour
finition traditionnelle (1/2 brique)
avec ou sans plafonnage
- contre-cadre réglable de 6 cm
(photo 36) à 10,5cm (photo 37)
- contre-cadre réglable de 8 à 12cm.
Er zijn bij Stûv verschillende modellen van tegenkaders leverbaar
afhankelijk van de dikte van het
inbouwmateriaal van de haard:
- vast tussenkader van 4 cm voor
een lichte afwerking (bij voorbeeld
gipsplaten op een metalen structuur)
- vast tussenkader van 10,5 cm voor
traditionele afwerking (1/2 steen)
met of zonder bepleistering
- regelbaar tussenkader tussen 6 cm
(foto 36) en 10,5 cm (foto 37)
- regelbaar tussenkader tussen 8 en
12 cm.
34
35
36 37
- placer le gond supérieur
(photo 27 D)
- régler l'horizontalité du cadre en
déplaçant la cornière inférieure
vers la droite pour monter, vers la
gauche pour descendre; une fois le
cadre bien horizontal, bloquer la
cornière ( photo 27 écroux A et
photo 33)
- affiner le réglage en hauteur de la
partie du verrou (fixée sur le cadre)
- affiner le réglage des vis d'appui
- replacer le registre et le couvreregistre.
Cadre 4 côtés
Procéder comme pour le cadre 3
côtés mais la cornière destinée à
recevoir le gond inférieur doit être
montée aile vers le bas.
- plaats het bovenste scharnier
(foto 27 D)
- stel het kader horizontaal af door
het onderste hoekijzer naar rechts
te verschuiven om omhoog te
komen, naar links om te zakken.
Als eenmaal het kader horizontaal
is afgesteld, wordt het hoekijzer
vastgezet (foto 27 moeren A en
foto 33)
- stel de grendel fijn af in de hoogte
(op het kader bevestigd)
- stel de steunbouten fijn af
- plaats de schuif en de schuifafsluiting terug.
4-zijdig kader
Ga op dezelfde manier te werk als
voor een 3-zijdig kader, maar monteer het hoekzijzer voor de onderste
scharnier met de vleugel naar onder.
33
Page 12
S20 Install. Fr+Nl
08-00
43
Pour une finition impeccable
Cadre 3 côtés: veillez à placer le profil inférieur du cadre et la surface de
la dalle au même niveau, sinon l’espace sous le montant du cadre sera
trop important (photo 43).
Voor een onberispelijke afwerking
3-zijdig kader: plaats het onderste
kaderprofiel en de bovenkant van de
vloerplaat op hetzelfde niveau,
anders zou de ruimte onder de stijl
van het kader te groot worden
(photo 43).
42
Concept & Forme sa - rue Jules Borbouse 4 - B5170 Bois-de-Villers
tel: 32 (0)81 43 47 96 - fax 32 (0)81 43 48 74
[email protected] - www.stuv.be
Montage du contre-cadre
- retirer couvre-registre et registre
(photo 28 page 10)
- ouvrir les 4 pattes côté foyer et les
4 pattes côté cadre monter le
contre cadre sur le foyer (accrocher les 4 pattes dans les
encoches) - photo 42-
- monter le cadre sur le contre-cadre
de la même manière
Replacer registre et couvre-registre.
Montage van het tegenkader
- verwijder de schuifafsluiting en de
schuif (foto 28 pagina 10)
- open de 4 lippen aan de kant van
de haard en de 4 lippen aan de
kant van het kader
- monteer het tegenkader op de
haard (haak de lippen in de inkepingen) - foto 42-
- monteer op dezelfde manier het
kader op het tegenkader
Plaats de schuif en de schuifafsluiting terug.
12
a
a
a
a
a
a
a
a
aa
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
aa
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
aa
a
a
a
a
a
a
a
a
a
39 40 41
A
A A
OK
OK

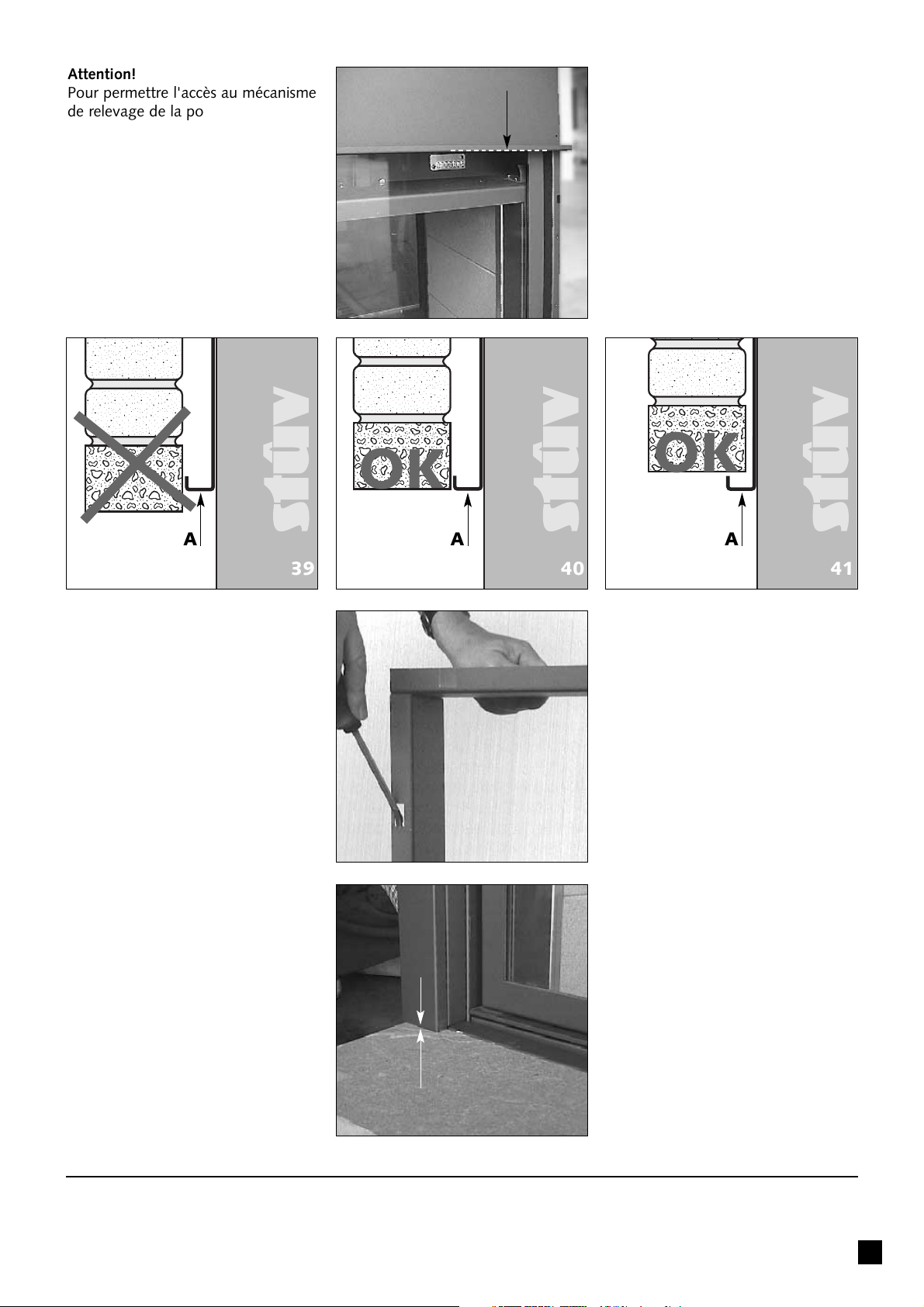

Attention!
Pour permettre l'accès au mécanisme
de relevage de la porte après encastrement du foyer, la maçonnerie (ou
le matériau d’encastrement) ne doit
pas descendre plus bas que le bord
inférieur de la devanture A.
Opgelet!
Opdat het ophefmechanisme van de
deur na inbouw van de haard nog
toegankelijk zou zijn, mag het metselwerk (of het inbouwmateriaal)
niet lager komen dan de onderste
rand van het frontpaneel A.
38
A
Loading...
