Page 1
À L’USAGE DU PROFESSIONNEL
notice d’installation
Stûv 16-cube
1009 – SN 73 064 > XXXXXX
[fr]
Page 2
2
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...
Ce foyer a été conçu pour offrir un
maximum de confort et de sécurité.
Le plus grand soin a été apporté à
sa fabrication. Si malgré cela vous
constatiez une anomalie, contactez
votre distributeur.
Nous vous recommandons de lire
cette notice avant de procéder à
l’installation.
Certaines configurations peuvent
faire varier quelque peu l’ordre des
opérations à effectuer.
Sommaire
PRÉSENTATION DU PRODUIT 3
Normes, agréations et caractéristiques techniques 3
Dimensions 4
Recommandations 4
PRÉPARATION DU CHANTIER 5
Conduit de fumées 6
Sécurité 7
Outils à prévoir 7
INSTALLATION 8
À la réception du matériel 8
Déballage 8
Le plateau de prépose 10
L'air pour la combustion… 11
Placement du foyer 12
Raccordement au conduit de fumées 13
Remontage final 13
Lorsque l’installation du foyer est terminée… 14
CONTACTS 15
Page 3
3
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...
PRÉSENTATION DU PRODUIT
Normes, agréations et caractéristiques techniques
Les foyers Stûv 16-cube
(à fonctionnement intermittent)
répondent aux exigences (rendement,
émission de gaz, sécurité…)
des normes européennes EN.
Les données reprises ci-après sont
fournies par un laboratoire agréé.
Résultats des tests suivant les normes EN 13240 : 2001
et 13240-A2 : 2004 (poêles)
Concept & Forme sa
B-5170 Bois-de-Villers (Belgique)
07 QA 071324003
EN 13240 : 2001 / A2 : 2004
Poêle à bois Stûv 16/58-cube
Distance minimum de sécurité par
rapport aux matériaux combustibles
adjacents :
– à l’arrière : 10 cm
– sur les côtés : 15 cm
– en-dessous : 0 cm
Combustible recommandé :
bûches de bois exclusivement
Émission de CO : < 0,15%
Température moyenne des fumées
à la puissance nominale : 331°C
Puissance calorifique nominale : 8 kW
Rendement : 75%
Émission de particules : 66 mg/Nm
Lire la notice d’installation
et le mode d’emploi !
3
Concept & Forme sa
B-5170 Bois-de-Villers (Belgique)
07 QA 071324003
EN 13240 : 2001 / A2 : 2004
Poêle à bois Stûv 16/68-cube
Distance minimum de sécurité par
rapport aux matériaux combustibles
adjacents :
– à l’arrière : 10 cm
– sur les côtés : 15 cm
– en-dessous : 0 cm
Combustible recommandé :
bûches de bois exclusivement
Émission de CO : < 0,18%
Température moyenne des fumées
à la puissance nominale : 359°C
Puissance calorifique nominale : 10 kW
Rendement : 75%
Émission de particules : 59 mg/Nm
Lire la notice d’installation
et le mode d’emploi !
3
Concept & Forme sa
B-5170 Bois-de-Villers (Belgique)
07 QA 071324003
EN 13240 : 2001 / A2 : 2004
Poêle à bois Stûv 16/78-cube
Distance minimum de sécurité par
rapport aux matériaux combustibles
adjacents :
– à l’arrière : 10 cm
– sur les côtés : 15 cm
– en-dessous : 0 cm
Combustible recommandé :
bûches de bois exclusivement
Émission de CO : < 0,20%
Température moyenne des fumées
à la puissance nominale : 389°C
Puissance calorifique nominale : 12 kW
Rendement : 74%
Émission de particules : 51 mg/Nm
Lire la notice d’installation
et le mode d’emploi !
3
Page 4
4
62 285
265
54
26
D
Ø 63,5
253
B
421
456
A
200
180
62 285
265
54
26
D
625
Ø 63,5
52 36
253
B
421
456
130
A
200
180
62 285
265
54
26
D
Ø 180
625
C
300
Ø 63,5
52 36
253
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...
Normes, agréations et caractéristiques techniques (suite)
Autres caractéristiques techniques
Stûv 16/58-cube Stûv 16/68-cube Stûv 16/78-cube
Tirage minimum pour l’obtention de la puissance calorifique nominale 12 Pa 12 Pa 12 Pa
Débit massique des fumées 6,2 g/s 7,1 g/s 8,0 g/s
Température moyenne des fumées à la puissance nominale 331°C 359°C 389°C
Diamètre minimum de l'alimentation en air de combustion
depuis l'extérieur
Plage optimale de puissance d'utilisation en kW 6 – 9 kW 7 – 11 kW 8 – 12 kW
Plage de consommation de bois par heure conseillée (à 12 % d'humidité) 1,8 – 2,7 kg 2,1 – 3,3 kg 2,4 – 3,6 kg
Limite maximale de consommation de bois par heure
(pour éviter la surchauffe de l'appareil)
Longueur maximum des bûches en position horizontale 40 cm 50 cm 60 cm
Masse de l’appareil 128 kg 143 kg 156 kg
63 mm 63 mm 63 mm
3,8 kg/h 4,7 kg/h 5,6 kg/h

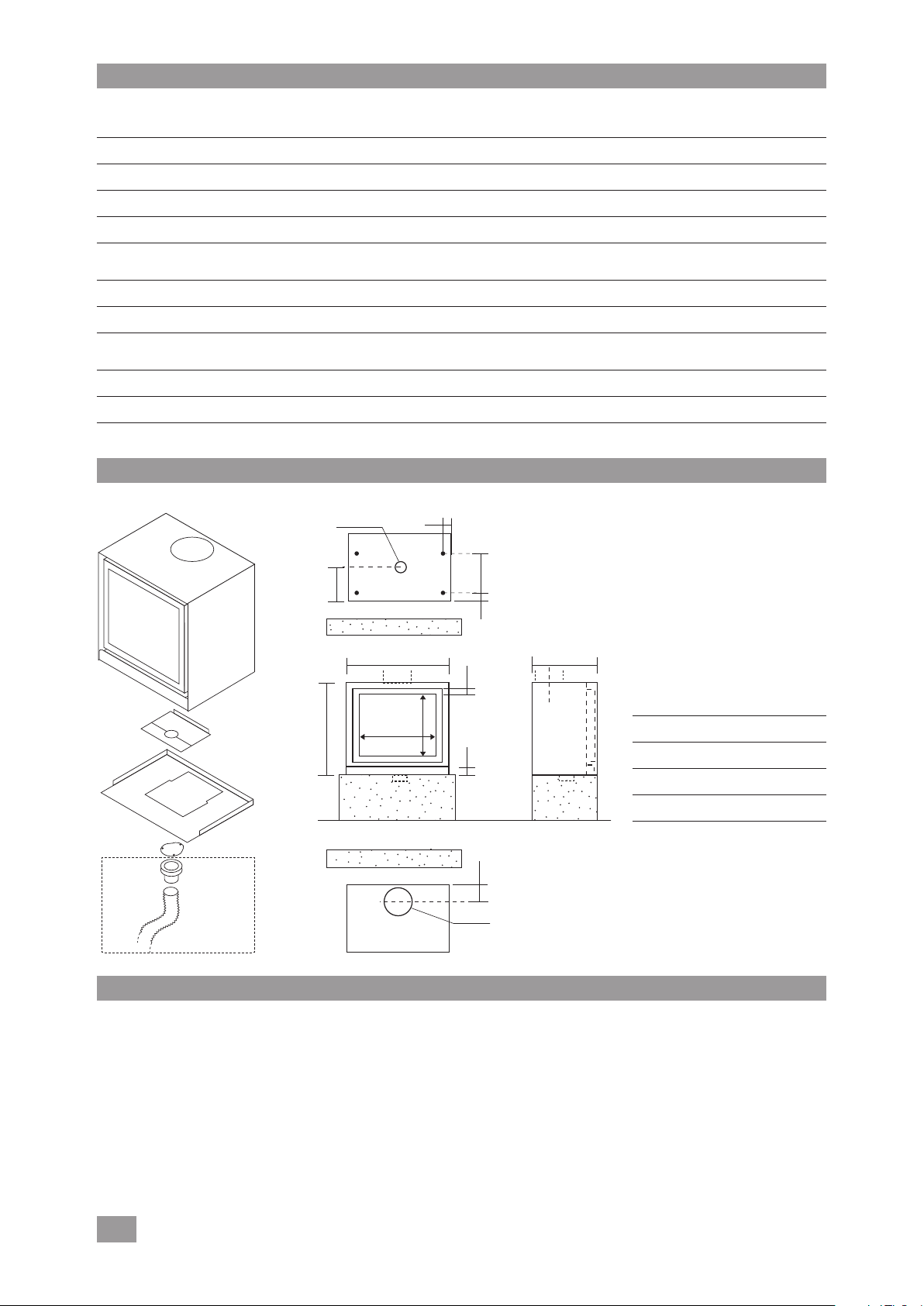

Dimensions
en option
Recommandations
Nous vous recommandons
instamment de confier l’installation
de ce Stûv à un professionnel qualifié
qui pourra notamment vérifier que les
caractéristiques du conduit de fumées
correspondent au foyer installé.
L'installation du foyer, de ses
accessoires, des matériaux qui
l'entourent doit être conforme à tous
les règlements (locaux et nationaux)
et à toutes les normes (nationales et
européennes).
Certaines réglementations nationales
ou locales imposent de ménager une
trappe d'accès au raccordement entre
le foyer et le conduit de fumées.
vue du dessous
vues de face et de profil
A B
Stûv 16/58-cube 580 448
Stûv 16/68-cube 680 548
Stûv 16/78-cube 780 648
vue du dessus
Le foyer doit être installé de façon à
faciliter l’accès pour le ramonage du
foyer, du conduit de raccordement et
du conduit de fumées.
Toute modification apportée à
l’appareil peut créer un danger.
En outre, l’appareil ne sera plus
couvert par la garantie.
Page 5
5
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...
PRÉPARATION DU CHANTIER

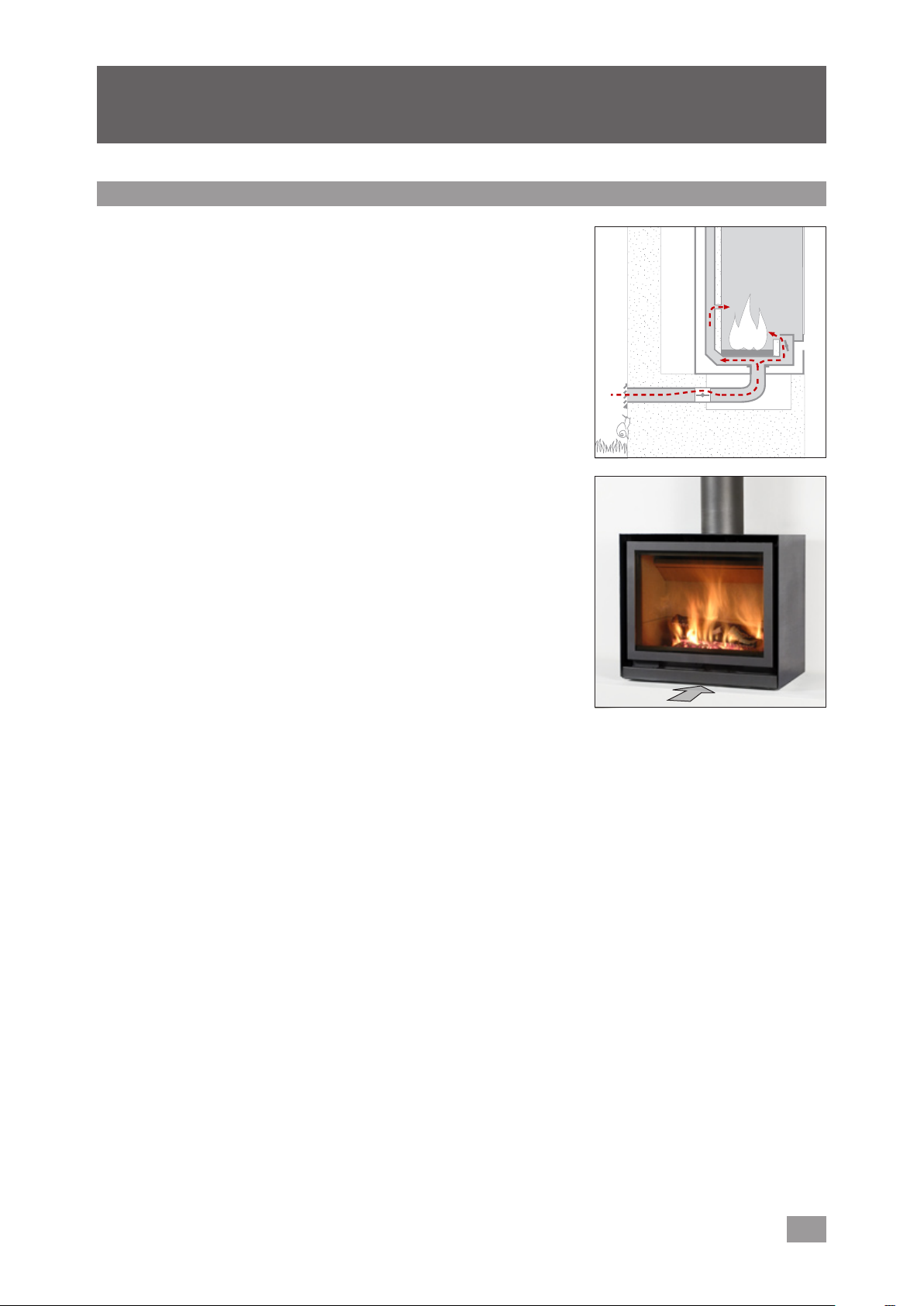

Arrivée d'air pour la combustion
Le foyer a besoin d'air pour la
combustion.
L'air est prélevé à l'extérieur
[schéma 1]
Le Stûv 16-cube est conçu pour être
connecté directement à une arrivée
d'air extérieur (indépendant de l'air de
la maison). Nous recommandons cette
configuration qui garantit un bon
fonctionnement quels que soient le
degré d’étanchéité du bâtiment ou les
variations de pression dans la maison,
dûes à une hotte de cuisine ou à la
ventilation mécanique contrôlée par
exemple.
Cette arrivée d’air proviendra d’un
vide ventilé, d’un local ventilé
(cave) ou de l’extérieur (disposition
obligatoire dans certains pays).
Le conduit qui amène cet air...
... sera protégé à l'extérieur par une
grille [schéma 1] dont la section de
passage libre est au moins équivalente
à la section d'arrivée d'air : Ø 63 mm.
Attention aux infiltrations d'eau et
à l'influence des vents qui peuvent
annihiler le système.
.... sera le plus court possible pour
éviter des pertes de charges et pour ne
pas refroidir la maison.
Avec notre conduit flexible standard
Ø 63 mm, nous recommandons une
longueur maximale de 2 m et pas plus
de 4 coudes. Si vous dépassez ces
prescriptions, il faudra compenser par
un diamètre plus important et/ou un
tube plus lisse.
Veiller à ne pas écraser le conduit.
L'air est prélevé dans la pièce
[photo 2]
Si le foyer n'est pas directement
raccordé à une arrivée d'air extérieur,
une arrivée d'air suffisante (environ
50 cm2), doit idéalement déboucher à
proximité du foyer.
L’air de la pièce pénétrera dans le foyer
par l’entrée au bas de la face du foyer
[photo 2].
Attention !
Vérifiez que la configuration choisie
est en tout point compatible avec les
réglementations locales ou nationales.
1
2
Page 6
6
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...

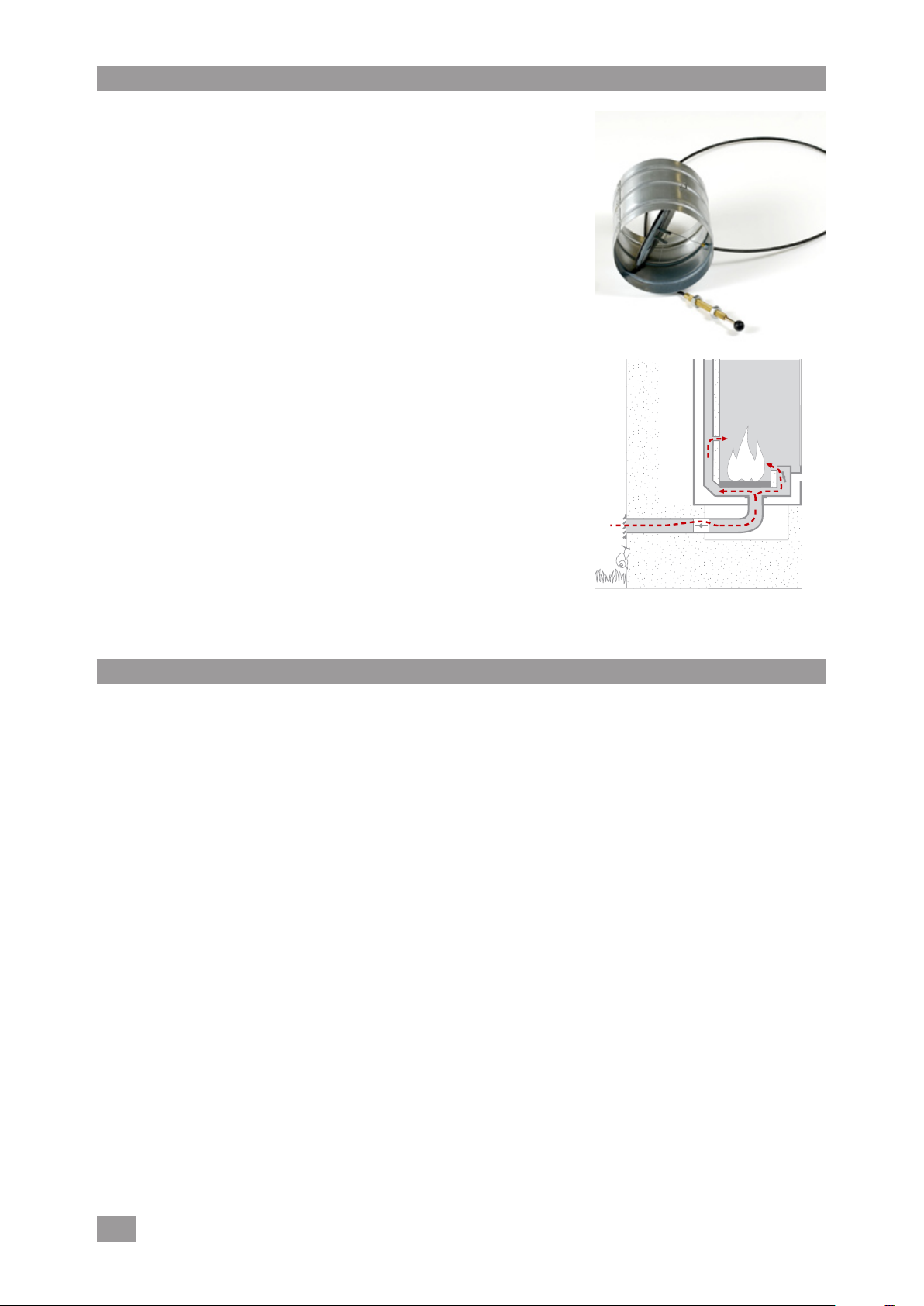

Arrivée d'air pour la combustion (suite)
Le clapet intérieur / extérieur
[photo 1 et schéma 2] empêche le
refroidissement de la maison quand
le foyer n'est pas en fonctionnement.
Ce dispositif est donc facultatif si
vous optez pour un raccordement
direct sur le foyer. Cependant, il reste
intéressant si les longueurs de gaines
sont trop importantes jusqu'au foyer
ou si l'installation s'effectue dans une
maison basse énergie.
Il sera placé idéalement le plus
près du mur extérieur. Attention:
longueur du câble de commande du
clapet = 1,2 m.
Remarque
Attention aux systèmes d’extraction
actifs d’air (hotte de cuisine, airconditionné, ventilation mécanique
contrôlée, autre foyer…) situés dans
le même espace ou dans une pièce
contigüe. Ils consomment eux aussi
beaucoup d'air, peuvent créer une
dépression dans le local et perturber
le bon fonctionnement du foyer
(risque de refoulement). Ils pourraient
pertuber le fonctionnement du foyer
même si celui-ci est raccordé à une
arrivée d'air extérieur.
1
2
Conduit de fumées
S’assurer que les caractéristiques
dimensionnelles du conduit
répondent aux prescriptions locales
et aux normes en vigueur pour une
installation suivant les règles de l’art.
Quelques notions élémentaires
Pour un tirage correct, le foyer doit
être adapté au conduit de cheminée
(ou inversement).
Une cheminée surdimensionnée
est aussi préjudiciable au bon
fonctionnement du foyer qu’une
cheminée sous-dimensionnée.
Vous trouverez sur www.stuv.eu >
questions – réponses une méthode
simplifiée qui permet d'évaluer
grossièrement les caractéristiques du
conduit en fonction du type de foyer.
Pour plus de précision, consultez un
professionnel.
Le conduit sera aussi droit que
possible et isolé pour favoriser le
tirage et éviter les condensations.
La solution idéale est un conduit
construit à l’intérieur du bâtiment et
isolé thermiquement . A proscrire : un
conduit extérieur sans isolation.
Le foyer ne peut être raccordé à un
conduit de fumée desservant plusieurs
appareils qu’à 3 conditions :
– tous les appareils raccordés à
ce conduit utilisent le même
combustible,
– ils ont des portes à fermeture
"automatique" comme le
Stûv 16-cube,
– le conduit a été étudié pour ce
type d’utilisation ; consultez un
professionnel si nécessaire.
Diamètre standard de la sortie
de fumée : 180 mm
Certaines configurations de cheminée
peuvent exiger un autre diamètre que
celui prévu en standard. Dans ce cas,
veuillez consulter votre revendeur.
Page 7
7
80 cm
Stûv 16 cube
10 cm
10 cm
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...
Sécurité
Capacité portante de la structure
S'assurer que la résistance du plancher
est suffisante pour supporter le foyer
et la construction de son habillage ; en
cas de doute, consulter un spécialiste.

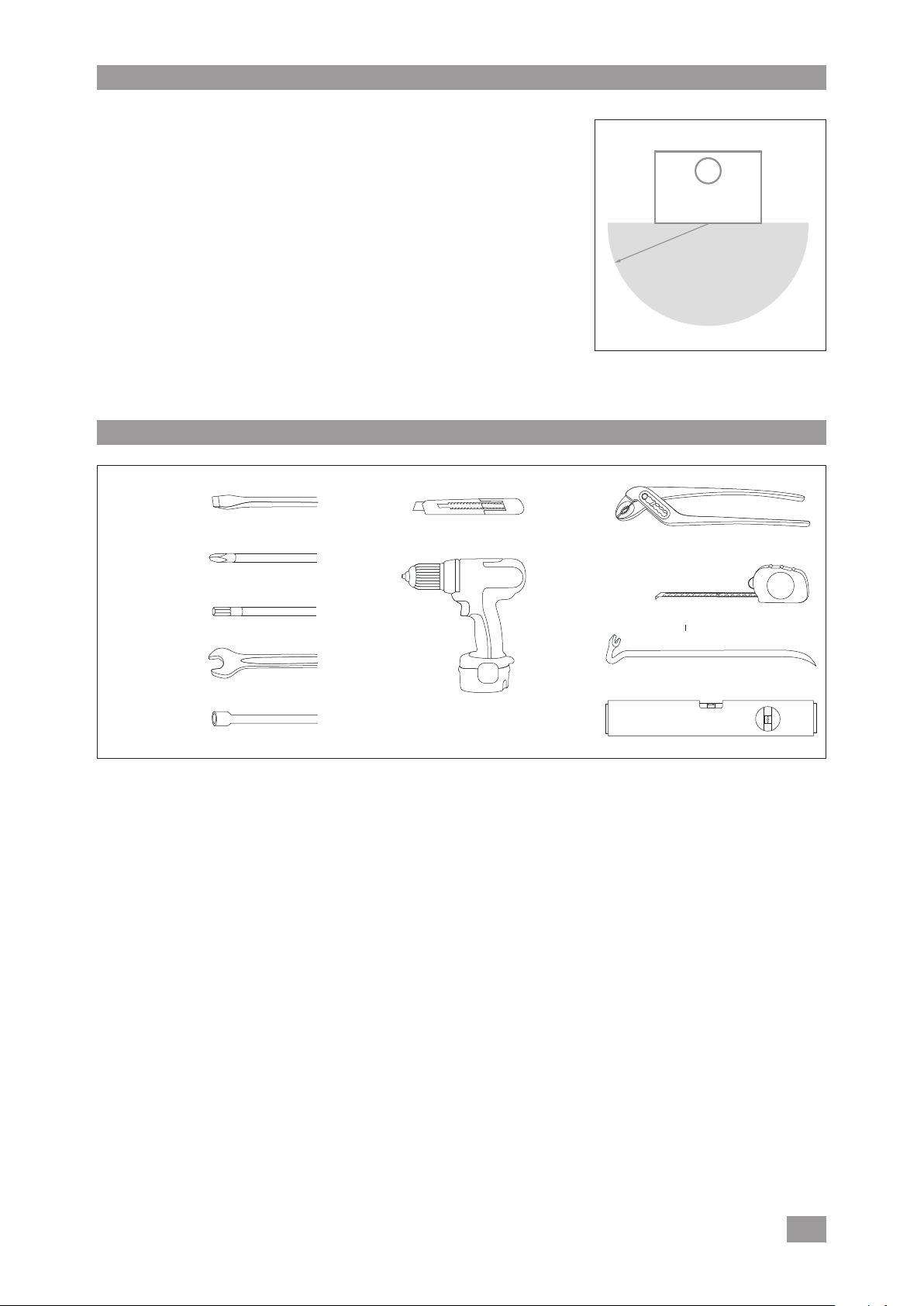

Outils à prévoir
ph2
Rayonnement
Le rayonnement de la vitre peut
être important. Veillez à ce que les
matériaux exposés à ce rayonnement
soient résistants à de hautes
températures.
1
zone de rayonnement
2,5 - 3
7 - 13
7 - 8 - 10 - 13
Page 8
8
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...
INSTALLATION

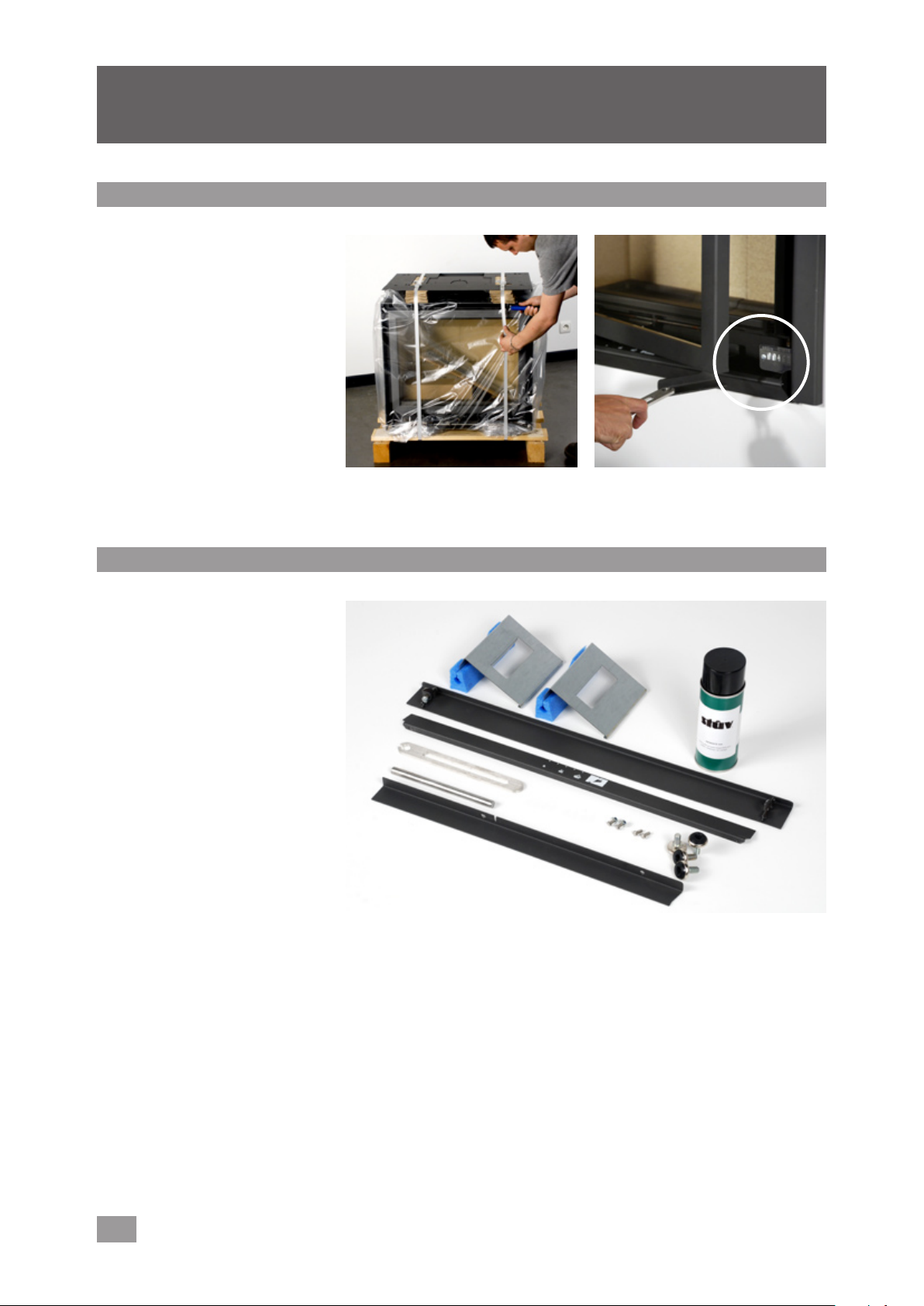

À la réception du matériel
Attention !
Dès la réception de ce foyer, veuillez
vérifier que la vitre ne s’est pas brisée
au cours de la livraison. En effet, la
garantie ne couvre les détériorations
dues au transport que si elles ont
été signalées dans les 48 heures
suivant la réception et qu’elles ont été
mentionnées sur le bon de livraison
[photo 1].
Réclamation
En cas de réclamation, communiquez
toujours le n° de série visible sur foyer
[photo 2].
Déballage
Attention !
La peinture n'est pas cuite au four ;
elle est donc relativement fragile
mais elle durcira lors des premières
chauffes ; par conséquent, manipuler
l'appareil avec précaution lors de son
installation.
Vérification de la commande
Si des accessoires ont été commandés
(cadre, support, …), ils sont disposés
autour du foyer ou de son emballage.
Contrôler la bonne réception de tous
les accessoires commandés.
Les instructions d’installation et
le mode d’emploi sont collés sur
l'emballage.
1 2
1
b
c
d
e
f
c
g
j
a
h
i
Dans la chambre de combustion, vous
trouverez...
[a] bombe de peinture pour retouches
[b] poignées pour la manipulation du
capot de finition
[c] abattant
[d] tablette graduée
[e] poignée «main froide» pour
manipuler la porte et le registre
[f] barre en inox anti-ramoneur
[g] 2 boulons pour fixation avant du
foyer au plateau de prépose
[h] 2 vis pour fixation arrière du
foyer au plateau de prépose
[i] pieds réglables pour la mise à
niveau
[j] coiffe registre
Page 9
9
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...

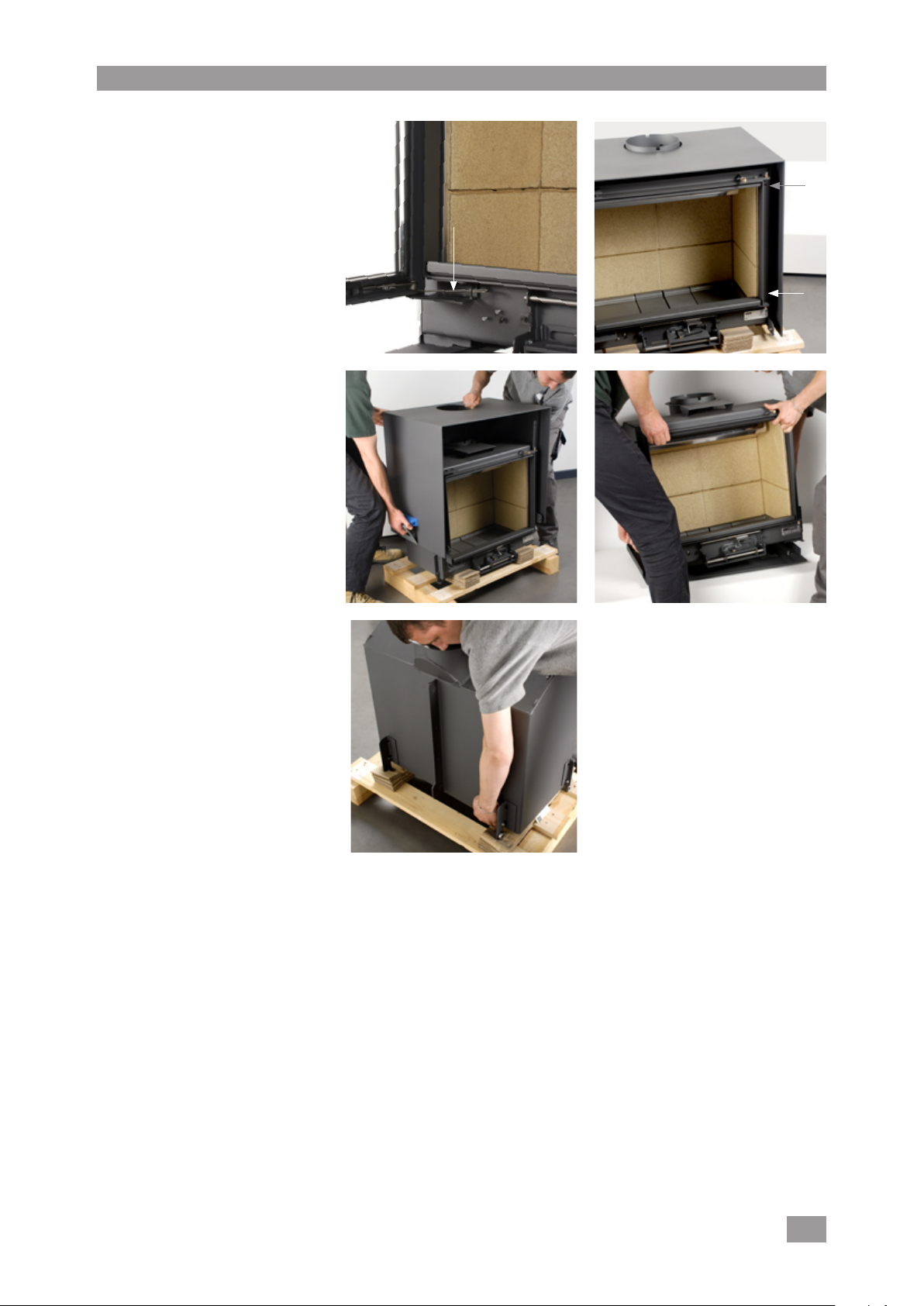

Déballage (suite)
Avant de déplacer le foyer
Démonter la porte: décrocher le
ressort de fermeture [photo 2], puis
soulever.
Démonter le capot
– enlever les 4 vis de part et d'autre
de la porte [photo 3],
– déboîter le capot à l'aide des
poignées fournies [photo 4].
Déplacement du foyer
– avec un transpalette : le laisser sur
sa palette,
– avec un diable : intercaler un carton
pour protéger le dos du foyer,
basculer le foyer sur son dos, laisser
la palette sur place,
– à la main: saisir le foyer à l'avant
[photo 5] et à l'arrière [photo 6].
2
4
3
5
6
Page 10
10
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...

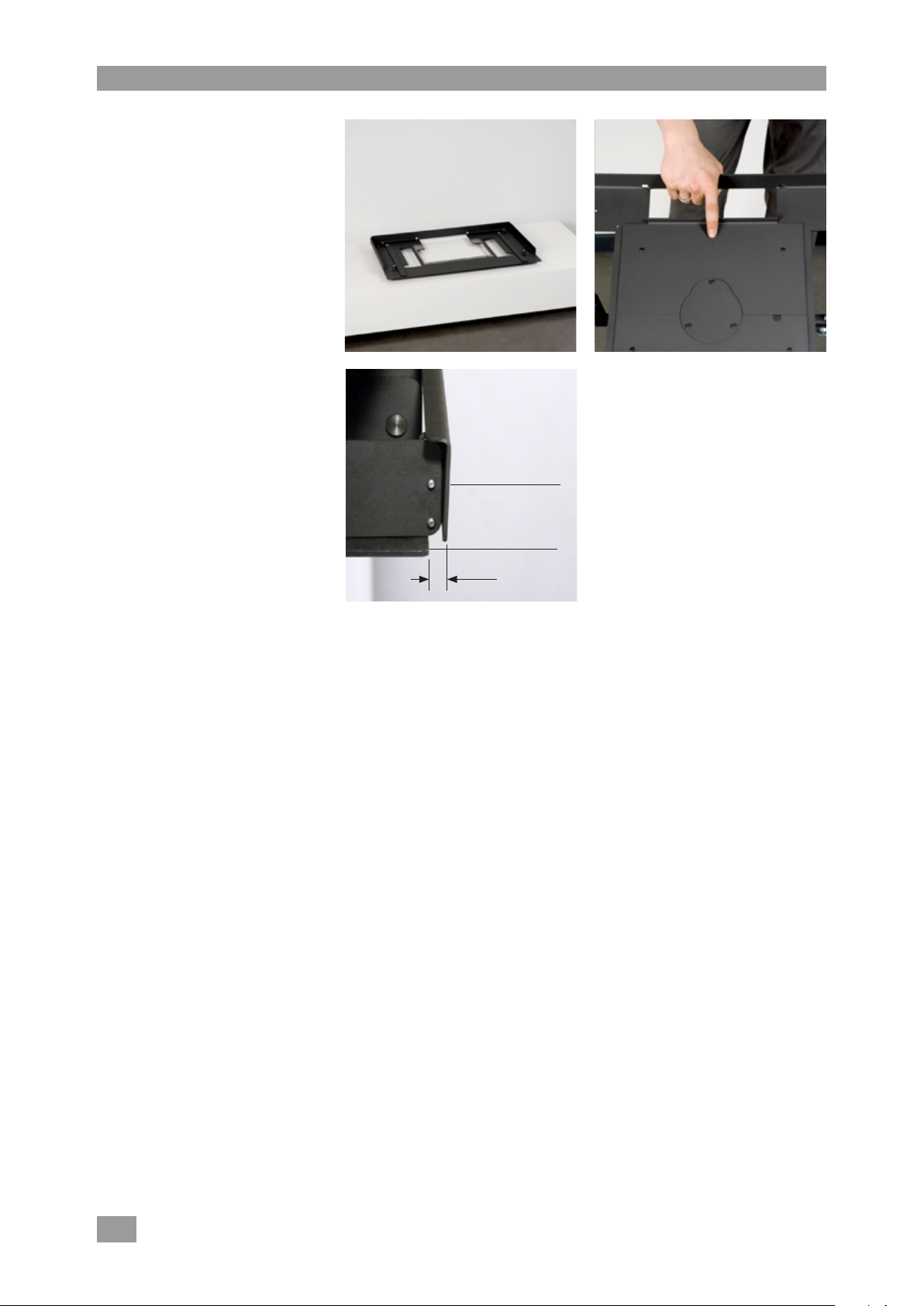

Le plateau de prépose
Le Stûv 16-cube doit être installé sur
un plateau [photo 1] auquel on pourra
connecter la gaine d'arrivée d'air
extérieur pour la combustion. Dans
certaines versions, on peut aussi y
suspendre un ventilateur.
La position du plateau conditionnera
la position du foyer. Il s’agit donc de le
positionner correctement par rapport
au conduit de fumées. Un petit trou
découpé dans la tôle [photo 2] indique
l’aplomb de la sortie de fumées.
Tenir compte du fait que le bord
avant du plateau [photo 3-a] se
trouvera 8 mm en retrait par rapport à
l’abattant [photo 3-b].
1
2
3
b
a
8 mm
Page 11
11
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...

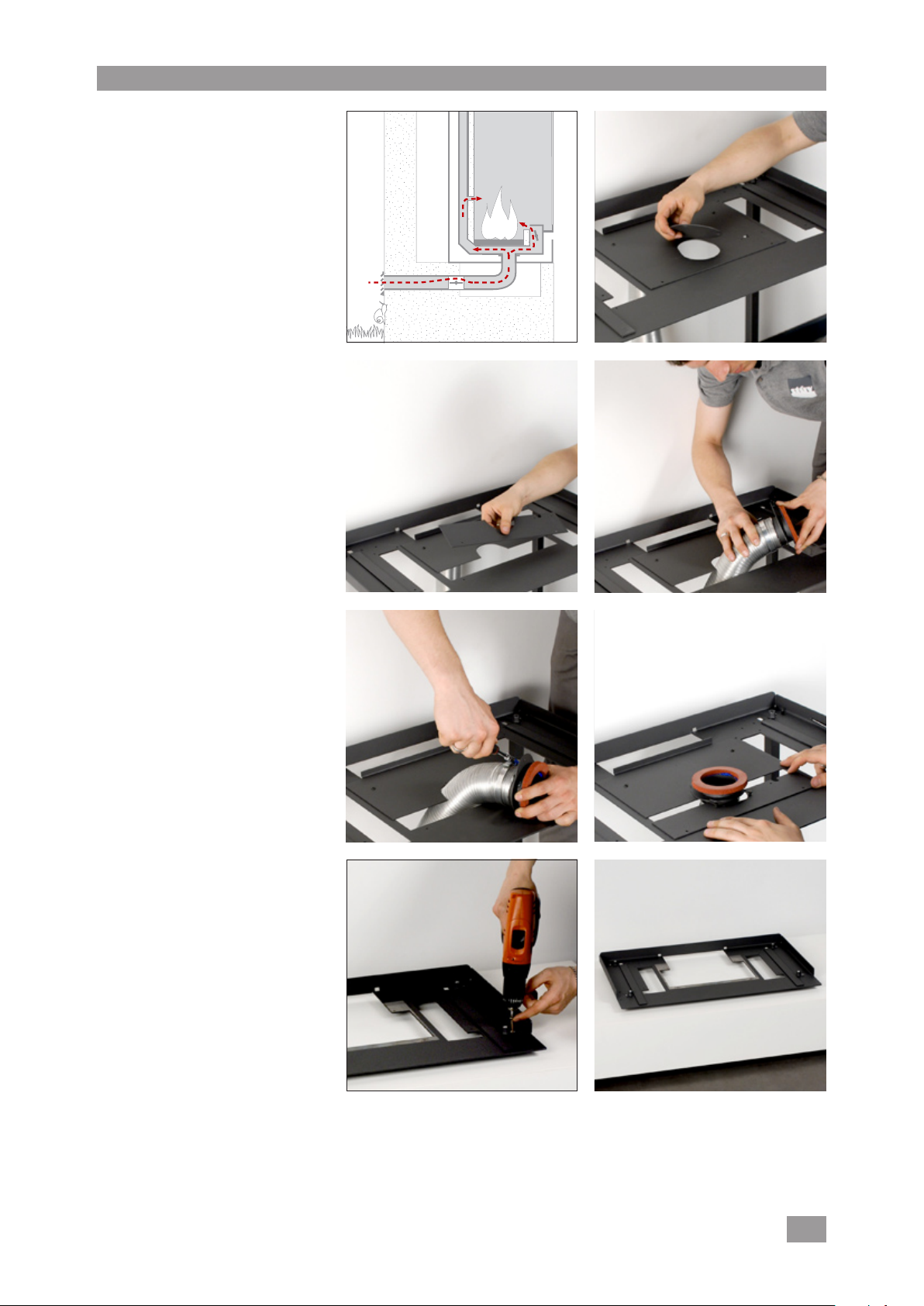

L'air pour la combustion…
…est prélevé à l'extérieur
L'air pour la combustion est prélevé à
l'extérieur par une gaine [schéma 1],
raccordée au plateau de prépose.
Enlever le bouchon [photo 2] et la
trappe avant [photo 3].
Enfiler la gaine sur le manchon [photo
4] et la fixer par un collier [photo
5], l'attache du collier tournée vers
l'arrière du foyer
Engager les 2 vis M4 à tête
hexagonale dans la trappe avant
et insérer le manchon entre le 2 vis
[photo 6] et refixer le tout.
Mettre le plateau à niveau et le fixer
au socle [photo 7]
L'air pour la combustion provient
de la pièce où est installé le foyer
Vérifier que le renouvellement d’air
sera toujours suffisant quand le foyer
sera en fonctionnement.
21
3
4
Enlever toutes les trappes du plateau
de prépose [photo 8].
5
7
6
8
Page 12
12
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...

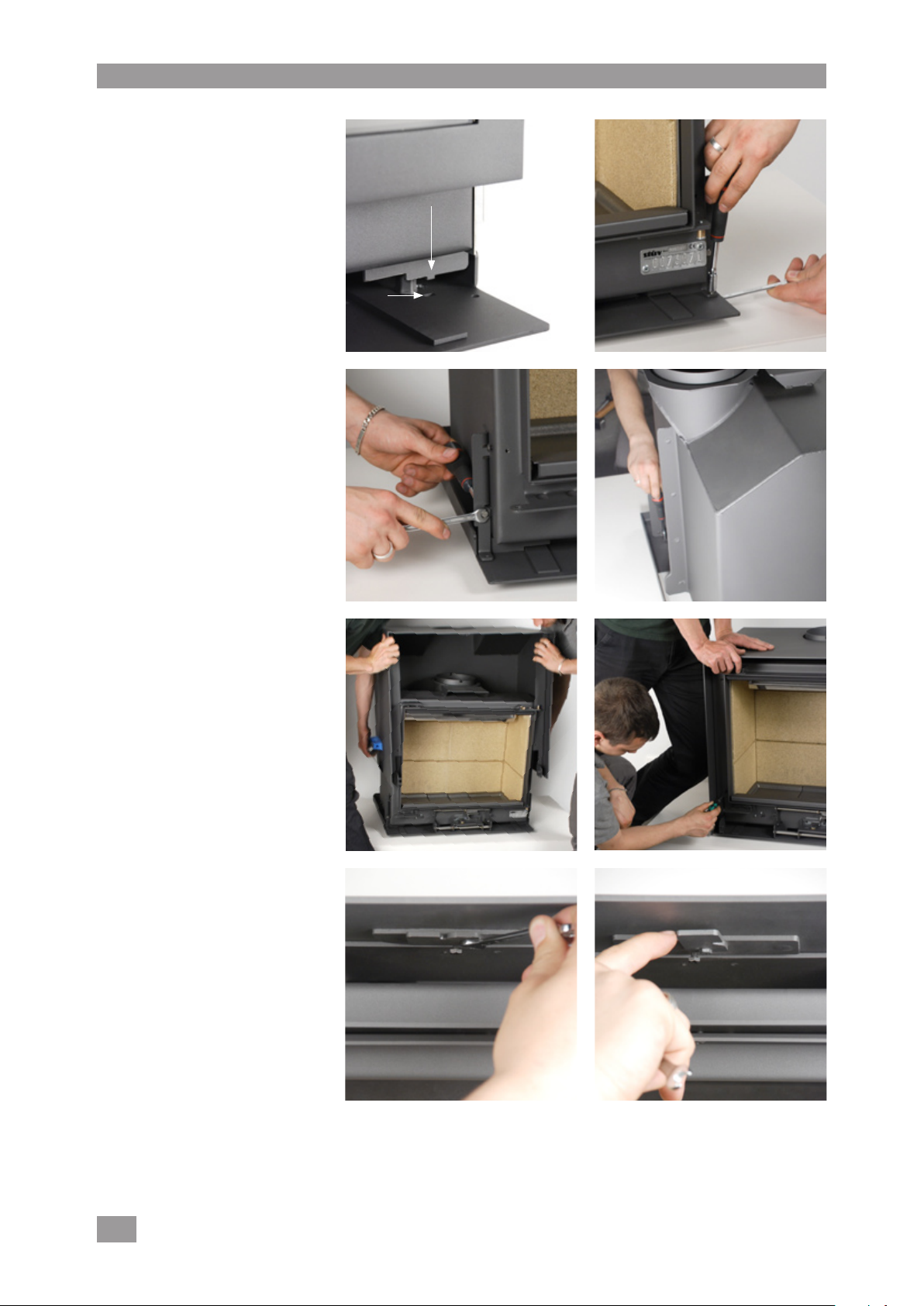

Placement du foyer
Déposer le foyer sur le plateau.
L'ergot [photo 1-a] du foyer doit
tomber dans la découpe [b] du
plateau.
Fixer le foyer sur le plateau par vis et
écroux [photos 2, 3 et 4].
Déposer le capot [photo 5]. Centrer la
découpe dans le capot par rapport à la
sortie de fumée du foyer.
Fixer le capot par les 4 vis à l'avant
[photo 6] en commençant par les vis
inférieures.
La partie supérieure du capot doit être
solidarisée avec le foyer: un verrou est
prévu à cet effet [photos 7 et 8].
– débloquer la vis hexagonale du
verrou [photo 7]
– le faire pivoter de 3/4 de tour
[photo 8] et le rebloquer.
1
a
b
3 4
2
5 6
7
8
Page 13
13
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...

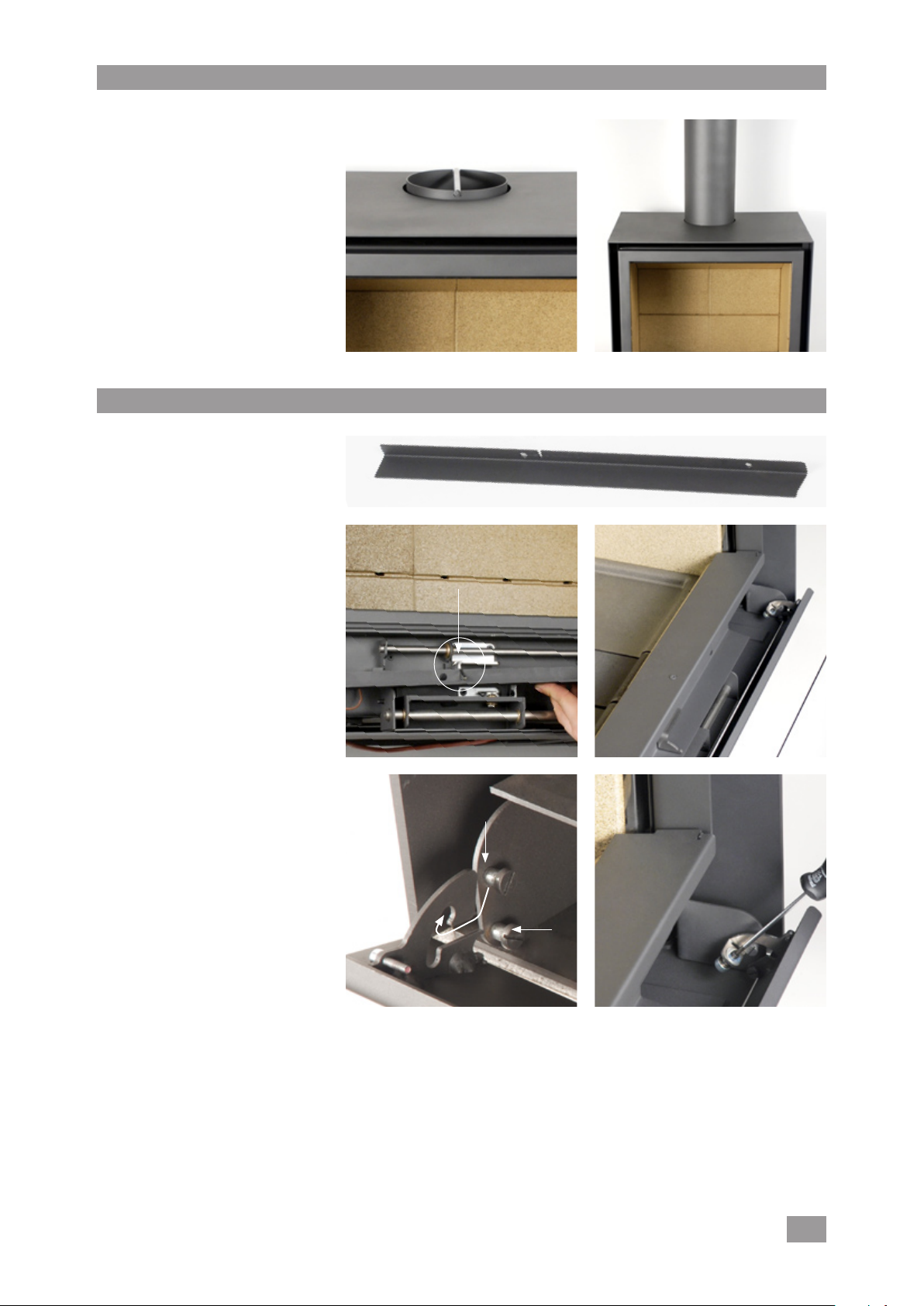

Raccordement au conduit de fumées
Pour éviter les dégâts éventuels aux
déviateurs lors d'un ramonage par le
haut, nous conseillons de déposer la
barre en inox sur la sortie de fumée
[photo 1]
Déposez simplement le conduit dans
la sortie de fumée du foyer. Prévoir
un jeu de 2 mm/m dans le sens de la
longueur pour permettre la dilatation.
1 2
Installation de la commande du registre
La coiffe registre
[photo 1] Elle se trouvait à l'intérieur
du foyer pour le transport.
Dévisser les vis en attente.
Placer la coiffe registre de telle sorte
que le curseur [photo 2-a] soit dans
l'encoche. Déplacer la coiffe vers
gauche et serrer d’abord la vis de
droite, ensuite la vis de gauche.
1
2
3
a
L'abattant
C'est le volet qui protège les
mécanismes à la partie inférieure du
foyer [photo 3].
L’abattant s’accroche à la vis butée
[photo 4-b] et pivote autour de la vis
[c].
Réglez la vis [photo 5], côté droit de
l’abattant (en maintenant l’aimant) de
sorte que :
– l’aimant exerce une attraction
suffisante,
– l’abattant soit bien vertical en
position fermée.
L’aimant attire la limaille : nettoyez les
parties en contact !
4 5
b
c
Page 14
14
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...

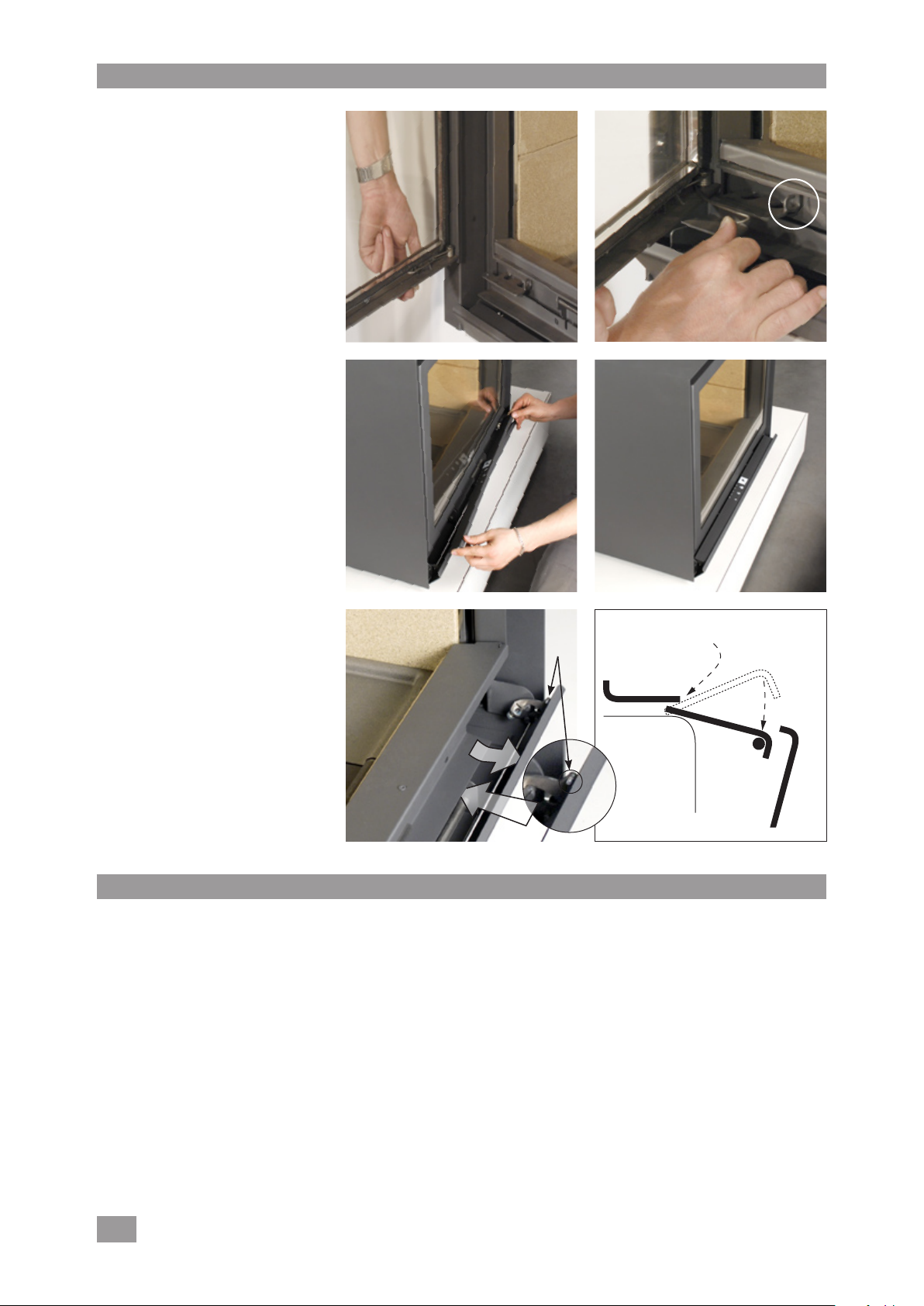

Installation de la commande du registre (suite)
Remontage de la porte
Replacer la porte sur ses gonds
[photo 6].
Un ressort logé dans la porte la
referme automatique ment ; accrocher
ce ressort au doigt prévu à cet effet
sur le foyer [photo 7].
Tablette graduée
Basculer l’abattant [photo 8].
La tablette graduée doit juste être
déposée, centrée par rapport au
registre [photo 9].
Introduire le bord arrière de la tablette
sous la coiffe registre [photo + schéma
10-a].
Le bord avant de la tablette s’intercale
entre le bord avant de l’abattant [10b] et les 2 vis latérales [10-c].
Refermer l’abattant.
6
8
7
9
10
Lorsque l’installation du foyer est terminée…
… effectuer un test de
fonctionnement du foyer.
Avant ce test, s'assurer qu'aucun
élément relatif à l'installation n'est
resté dans la chambre de combustion
ou dans les chicanes (bombe de
peinture, tube de graisse, outil,...)
Lors du premier feu, certains
dégagements de fumée et d’odeur
peuvent se produire : ventiler la pièce
abondamment.
Se référer au mode d’emploi.
Une fois le foyer installé, remettre
le mode d'emploi à l’utilisateur.
Compléter avec lui le certificat de
garantie (qui se trouve à la fin du
mode d'emploi) et lui recommander
de le renvoyer au fabricant ou à
l'importateur.
c
b
a
a
b
c
Page 15
15
Stûv 16-cube - installation [fr] - 1009
SN 73 064 - ...
CONTACTS
Les foyers Stûv sont conçus
et fabriqués en Belgique par :
Concept & Forme sa
rue Jules Borbouse 4
B-5170 Bois-de-Villers (Belgium)
[email protected] – www.stuv.be
Importateur pour la Suisse :
Lack sa
Chemin de la Foule 15
CH-2740 Moutier
T 032 493 42 32
[email protected] – www.lack-sa.ch
Page 16
ATTENTION !
Dès la réception de ce foyer, veuillez
vérifier que la vitre ne s’est pas brisée
au cours de la livraison. En effet,
la garantie ne couvre les détériorations
dues au transport que si elles ont été
signalées dans les 48 heures suivant
la réception et qu’elles ont été
mentionnées sur le bon de livraison.
imprimé sur papier 100 % recyclé
notice d’installation
Stûv 16-cube
Stûv se réserve le droit d’effectuer des modifications sans préavis.
Cette notice a été élaborée avec le plus grand soin ; nous déclinons néanmoins toute
responsabilité pour quelqu’erreur qui aurait pu s’y glisser.
Éditeur responsable : Gérard Pitance – rue Jules Borbouse 4 – 5170 Bois-de-Villers – Belgique
[fr]
1009 – SN 73 064 > …
[nl] [de] [it] [es] [pt] [cz] [en] [fr] >
Vous pouvez obtenir ce document dans
une autre langue : veuillez consulter votre
distributeur ou www.stuv.eu
93104104 Notice d’installation 16CUBE [FR]
Loading...
