Modell/Model/Модель: WM1924

GB Operating/Safety Instructions
Wood processing machine

Инструкция по эксплуатации и техническому обслуживанию.
Станок деревообрабатывающий

стр 2

Уважаемый покупатель!

Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий.

Компания
приобретение нашего электроинструмента.

Внимание!
Профессиональная серия: время работы в неделю 42 часа, в день – 6
часов.
Не перегружайте мотор электроинструмента.

Изделия под торговой маркой

улучшаются.

Поэтому технические характеристики и дизайн могут меняться без
предварительного уведомления. Приносим Вам наши глубочайшие

извинения за возможные причиненные этим неудобства.

Внимательно изучите данную инструкцию по эксплуатации и техническому

обслуживанию. Храните её в защищенном месте.

Общие Правила Безопасности при Работе с Электроинструментом.

Внимание!

Электроинструменты являются оборудованием повышенной опасности.
Чтобы избежать травмы, возникновения пожара, поражения током при
использовании электроинструмента, следует СТРОГО соблюдать
следующие основные правила техники безопасности. Прочитайте и
запомните эти указания до того, как приступите к работе с
электроинструментом. Храните указания по технике безопасности в

надёжном месте.

выражает Вам свою глубочайшую признательность за

постоянно усовершенствуются и

стр 3

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ!

Рабочее Место:

Содержите рабочее место в чистоте, и хорошо освещенным.

Загроможденные плохо освещенные рабочие места являются причиной

травматизма.

Не используйте электроинструменты во взрывоопасных помещениях:

таких, где присутствуют огнеопасные жидкости, газы или пыль.
Электроинструменты создают искры, которые могут привести к возгоранию.

Держите детей, и посетителей на безопасном расстоянии от работающих

электроинструментов.

Не отвлекайтесь – это может вызвать потерю контроля при работе и стать
причиной травмы.

Электробезопасность.

Перед включением проверьте, соответствует ли напряжение питания
Вашего электроинструмента сетевому напряжению; проверьте исправность
кабеля, штепселя и розетки, в случае неисправности этих частей

дальнейшая эксплуатация запрещается.

Электроинструменты с двойной изоляцией не требуют подключения через
розетку с третьим заземленным проводом. Для электроинструментов без
двойной изоляции подключение через розетку с заземленным проводом

обязательно.

Избегайте контакта тела с заземленными поверхностями типа труб,

радиаторов, печей и холодильников. Риск удара током резко возрастает,

если ваше тело соприкасается с заземленным объектом. Если
использование электроинструмента во влажных местах неизбежно, ток к

электроинструменту должен подаваться через специальное устройство-

прерыватель, отключающее электроинструмент при утечке. Резиновые
перчатки электрика и специальная обувь увеличат вашу личную

безопасность.

Не подвергайте электроинструменты воздействию дождя или влажным

условиям. Вода, попавшая в электроинструмент, значительно увеличивает
риск удара током.

Аккуратно обращайтесь с электрошнуром. Никогда не используйте шнур,
чтобы нести электроинструменты или тянуть штепсель из розетки. Держите
шнур вдали от высокой температуры, масляных жидкостей, острых граней

или движущихся частей. Замените поврежденные шнуры немедленно.
Поврежденные шнуры увеличивают риск удара током.

При действии электроинструмента вне помещений, используйте

электроудлинители, специально предназначенные для таких целей.

Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий.

стр 4

Личная Безопасность.

Будьте внимательны при работе с электроинструментом. Не используйте
электроинструмент, когда Вы утомлены или находитесь под воздействием
лекарств или средств, замедляющих реакцию, а также алкоголя или

наркотических веществ. Это может привести к серьезной травме.

Носите соответствующую одежду. Слишком свободная одежда,
драгоценности или длинные распущенные волосы могут попасть в
движущиеся части работающего электроинструмента. Держите ваши

волосы, одежду и перчатки далеко от двигающихся частей. Руки должны
быть сухими, чистыми и свободными от следов маслянистых веществ.

Избегайте внезапного включения. Убедитесь, что клавиша

включения/выключения находится в положении «выключено» («OFF») до

включения электроинструмента в розетку. Запрещается перенос

электроинструментов при нажатии клавиши включения/выключения.

Удалите регулировочные и/или установочные ключи перед включением

электроинструмента. Оставленный ключ, попав в движущиеся части

электроинструмента, может привести к поломке электроинструмента или

серьезной травме.

Используйте хорошую опору и всегда надежно держите баланс тела.

Надлежащая опора и баланс позволяют обеспечить надежный контроль

над электроинструментом в неожиданных ситуациях.

Используйте оборудование, обеспечивающее Вашу безопасность. Всегда

носите защитные очки. Респиратор, нескользящие безопасные ботинки,

каска или наушники должны использоваться для соответствующих

условий.

Использование Электроинструмента и Обслуживание.

Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий.

Используйте зажимы, струбцины, тиски или другой способ надежного

крепления обрабатываемой детали. Удержание детали рукой или телом

ненадежно и может привести к потере контроля и к поломке инструмента

или травмам.

Не перегружайте электроинструмент. Используйте электроинструмент

соответствующий вашей работе. Правильно подобранный

электроинструмент позволяет более качественно выполнить работу и

обеспечивает большую безопасность.

Не используйте электроинструмент, если не работает клавиша

«включения/выключения» («ON/OFF»). Любой электроинструмент, в

котором неисправна клавиша включения/выключения, представляет
ПОВЫШЕННУЮ опасность и должен быть отремонтирован до начала

работы.

Отсоедините штепсель от источника электропитания перед проведением

стр 5

любых регулировок, замены аксессуаров или принадлежностей, или для

хранения электроинструмента. Такие профилактические меры по
обеспечению безопасности уменьшают риск случайного включения

электроинструмента.

Храните электроинструменты вне досягаемости детей и других людей, не
имеющих навыков работы с электроинструментом. Электроинструменты

опасны в руках пользователей, не имеющих навыков.

Вовремя проводите необходимое обслуживание электроинструментов.
Должным образом обслуженные электроинструменты, с острыми лезвиями
позволяют более легко и качественно выполнять работу и повышают
безопасность. Любое изменение или модификация запрещается, так как это

может привести к поломке электроинструмента и/или травмам.

Регулярно проверяйте регулировки инструмента. Также проверяйте
инструмент на предмет отсутствия деформаций рабочих частей, поломки, и
на общее состояние электроинструмента, которое может влиять на его
неправильную работу. Если есть повреждения, отремонтируйте
электроинструмент перед началом работ. Много несчастных случаев
связано с плохо обслуженным электроинструментом. Составьте график

периодического сервисного обслуживания вашего электроинструмента.

Используйте только те принадлежности, которые рекомендуются
изготовителем для вашей модели. Принадлежности, которые подходят для
одного электроинструмента, могут стать опасными, когда используются на

другом электроинструменте.

Обслуживание.

Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий.

Обслуживание электроинструмента должно быть выполнено только
квалифицированным персоналом уполномоченных сервисных центров

. Обслуживание, выполненное неквалифицированным персоналом,
может стать причиной поломки инструмента и травм. Например:
внутренние провода могут быть неправильно уложены и быть зажатыми,

или пружины возврата в защитных кожухах неправильно установлены.

При обслуживании электроинструмента, используйте только
рекомендованные сменные расходные части, насадки, аксессуары.
Использование не рекомендованных расходных частей, насадок и
аксессуаров может привести к поломке электроинструмента или травмам.
Использование некоторых средств для чистки, таких как бензин, аммиак и

т.д. приводят к повреждению пластмассовых частей.

стр 6

Максимальная ширина строгания

300мм

Максимальная глубина строгания

3мм

Диапазон толщины при пресс-строгании

6~120мм

Максимальная длина пресс-строгания

150мм

Максимальная толщина пиления

85мм

Максимальная глубина нарезаемых канавок

10мм

Максимальный диаметр сверления

13мм

Максимальная глубина сверления

60×2=120мм

Максимальная ширина прямоугольного паза

16мм

Максимальная толщина поперечной разрезки

360мм

Максимальная скорость вращения шпинделя
строгального резца

Мощность двигателя

2,4кВт(230В 50Гц)

Скорость подачи

6,5м/мин

Габаритные размеры

1246×1620×1030мм

Вес

260кг

1. Использование

Станок является удобным и надежным инструментом благодаря таким

возможностям, как продольное строгание, пресс-строгание, пиление

дерева, сверление круглых отверстий, долбление прямоугольных пазов,
заточка дисковых пил, вырезка пазов, прорезка канавок, снятие фасок и
другим. Он может быть использован для небольших плотницких работ или
применяться плотником индивидуально. В процессе использования
возможно расширение предоставляемых возможностей станка и масштаба

его применения.

2. Общие характеристики

Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий.

3500об/мин

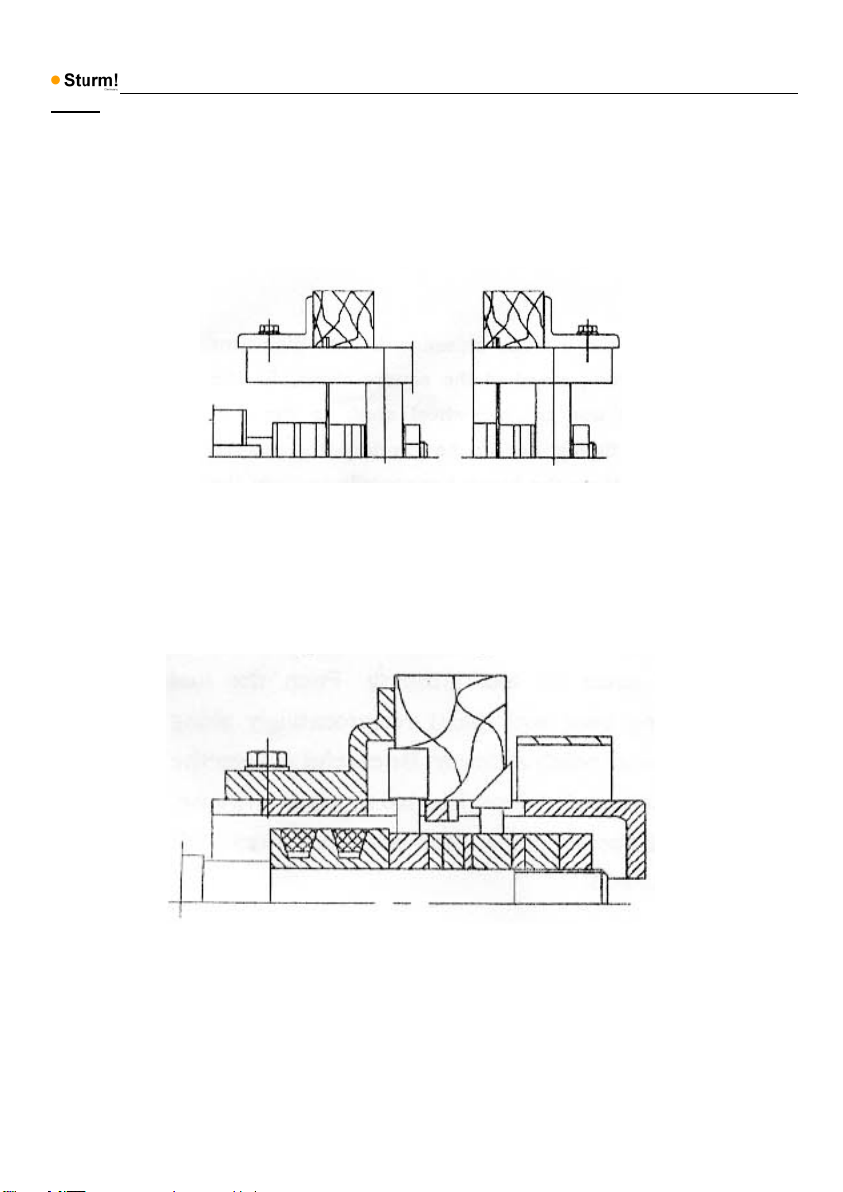

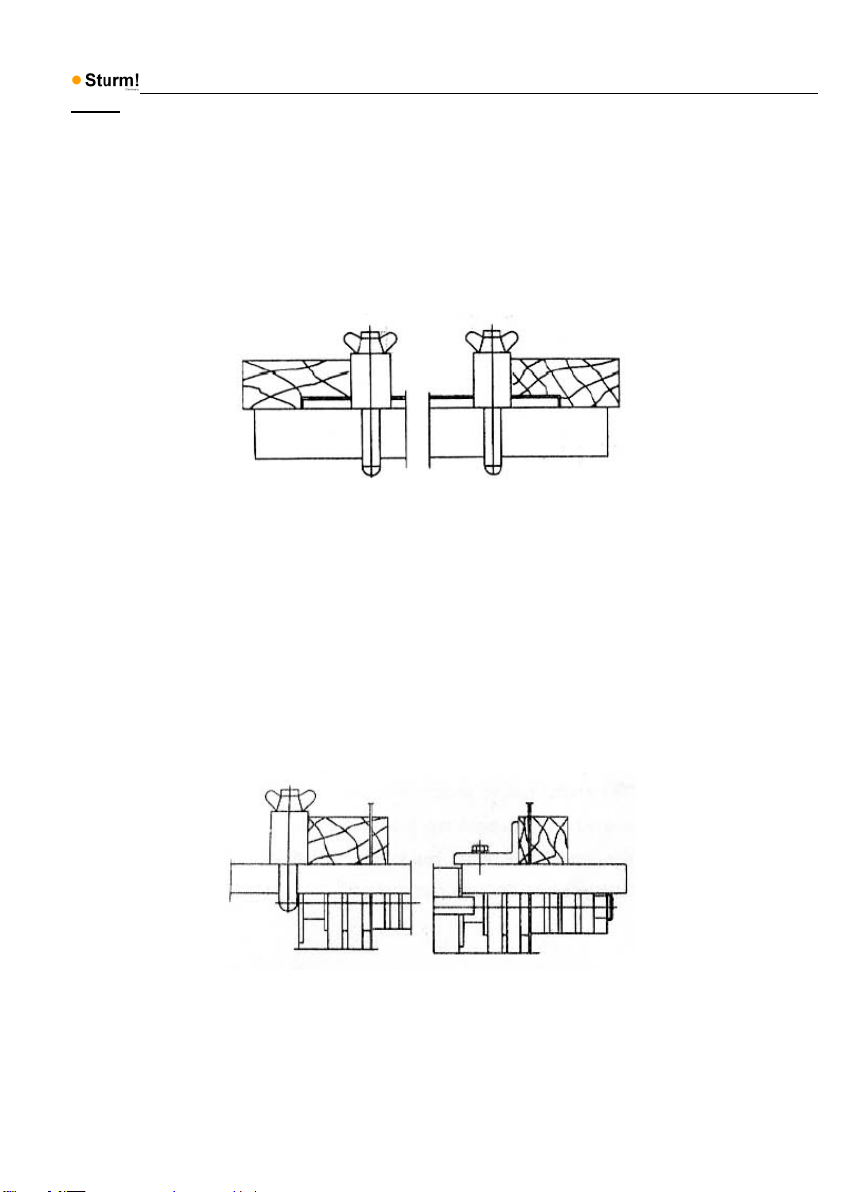

3. Конструкция

Станок имеет плиту специальной конструкции комбинированного
настольного типа, которая отличается удобностью и надежностью
установки, регулировки, функционирования и обслуживания. Основными
частями станка являются передний и задний верстачные рубанки, правая и

левая установочные плиты, передняя и задняя стойки для подъема стола
при пресс-строгании, долблении пазов, стол с дисковой пилой, шпиндель

строгального резца, стол с поперечной пилой, двигатель и система
перемещения. Автоматическая подача заготовки достигается засчет
использования ременных, зубчатых и цепных механизмов. Остановка

обратного движения обеспечивает безопасность работы.
