Modell/Model/Модель:
PC8806H,PC8806LF,PC8808H,PC8808LF
DE Gebrauchsanweisung
Rüttelplatte
GB Operating/Safety Instructions
Plate compactor
RU Инструкция по эксплуатации и
Техническому обслуживанию.
Виброплита
RU-2014-10-08
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 2
Содержание
Описание оборудования ......................................................................... 3
Комплектность поставки ......................................................................... 4
Технические характеристики .................................................................. 4
Правила по технике безопасности.......................................................... 5
Правила по эксплуатации оборудования ............................................... 6
Техническое обслуживание оборудования ........................................... 22
Гарантийное обязательство .................................................................. 26
Уважаемый покупатель!
Компания выражает Вам свою глубочайшую признательность
за приобретение виброплиты.
Изделия под торговой маркой постоянно усовершенствуются и
улучшаются.
Поэтому технические характеристики и дизайн могут меняться без
предварительного уведомления. Приносим Вам наши глубочайшие
извинения за возможные причиненные этим неудобства.
ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ!
Для обеспечения безопасной и надежной работы, следует
эксплуатировать виброплиту в соответствии с инструкциями. До начала
эксплуатации виброплиты необходимо прочитать и понять настоящее
руководство пользователя. Вы можете избежать возникновения аварий и
несчастных случаев, ознакомившись со средствами управления
виброплиты и соблюдая технику безопасности.
Описание оборудования
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 3
PC8806H, PC8806LF PC8808H, PC8808LF
Модели
PC8806H
PC8806LF
Тип
бензиновый
бензиновый
Модели
Honda GX160
LIFAN 168F
Макс. мощность (кВт/лс)
4.1/5.5
4.1/5.5
Объем двигателя, см³
163
163
Обороты двигателя, об/мин
3600
3600
Степень сжатия
8:5:1
8:5:1
Система зажигания
T.C.I
T.C.I
Система запуска двигателя
ручной стартер
ручной стартер
Объем топливного бака л
3.6
3.6
Объем масляного бака, л
0.58
0.6
Размеры плиты, см
53x36
53x36
Макс. центробежная сила, кН
12.1
12.1
Макс. глубина уплотнения, см
20
20
Скорость движения вперед, м/мин
14.7
14.7
Частота вибрации, мин-1
4500
4500
Объем водяного бака, л
9
9
Масса, кг
66
66
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 4
1. Вибратор 2. Вибрационная плита
3. Бак с водой 4. Колесо
5. Двигатель 6. Кронштейн
7. Ручка 8. Рукоятка газа
9. Резиновый коврик
Комплектность поставки
1. Ключ для свечи зажигания 1 шт.
2. Двухсторонний гаечный ключ 2 шт.
3. Нейлоновая стяжка для кабеля 2 шт
4. Резиновый коврик 1 шт.
Технические характеристики
Модели
PC8808H
PC8808LF
Тип
бензиновый
бензиновый
Модели
Honda GX160
LIFAN 168F
Макс. мощность (кВт/лс)
4.1/5.5
4.1/5.5
Объем двигателя, см³
163
163
Обороты двигателя, об/мин
3600
3600
Степень сжатия
8:5:1
8:5:1
Система зажигания
T.C.I
T.C.I
Система запуска двигателя
ручной стартер
ручной стартер
Объем топливного бака л
3.6
3.6
Объем масляного бака, л
0.58
0.6
Размеры плиты, см
64x46
64x46
Макс. центробежная сила, кН
13
13
Макс. глубина уплотнения, см
30
30
Скорость движения вперед, м/мин
20
20
Частота вибрации, мин-1
5500
5500
Объем водяного бака, л
14
14
Масса, кг
83
83
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 5
Правила по технике безопасности
Не начинайте эксплуатировать устройство
до того, как полностью и внимательно
прочтете данное руководство!
Слейте топливо из бака или карбюратора,
если установка не используется в течение
длительного времени или перевозится
автомобильным транспортом!
Выхлопные газы содержат ядовитый
оксид углерода – бесцветный газ без
запаха, или угарный газ. Вдыхание
выхлопных газов может привести к
потере сознания и смерти.
Во время работы глушитель сильно
нагревается и остается горячим
некоторое время после выключения
двигателя.
Не прикасаться к нагретому глушителю.
Использовать защитную обувь
Использовать защитные наушники
Использовать защитные очки
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 6
Правила по эксплуатации оборудования
Установка колес
Колеса сняты с поставляемой виброплиты, необходимо установить их
самостоятельно. Инструкция по сборке приведена ниже:
- Ослабить гайку, снять резиновую прокладку;
- Извлечь ось колеса, затем вставить ее в стальную трубку колеса;
- Вставить предохранительную шпильку.
- Во время работы, поднять колесо и закрепить его фиксирующим
стержнем.
Перед началом работы
Для обеспечения Вашей безопасности и максимального срока службы
оборудования перед началом работы необходимо проверить состояние
двигателя. Перед включением двигателя следует устранить
обнаруженные неисправности самостоятельно или при необходимости
обратиться в сервисный центр представителя.
Перед началом проведения предварительных проверок убедиться, что
двигатель выровнен по отношению к горизонту, и выключатель двигателя
находится в положении OFF.
Перед включением двигателя произвести следующие
проверки:
Проверка общего состояния двигателя
1. Осмотреть двигатель и пространство под ним на предмет
обнаружения следов масла или бензина.
ВКЛ
ВЫКЛ
рычаг топливного
клапана
ВКЛ
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 7
2. Удалить грязь и мусор, особенно вблизи глушителя и ручного
стартера.
3. Проверить отсутствие повреждений.
4. Проверить наличие на месте всех щитков крышки, а также затяжку
всех болтов, гаек и винтов.
Проверка двигателя
1. Проверить уровень топлива. Начало работы с полным баком
позволит не прерывать работу с целью дозаправки, или делать это
реже.
2. Проверить уровень масла в двигателе. РАБОТА ДВИГАТЕЛЯ С
НЕДОСТАТОЧНЫМ УРОВНЕМ МАСЛА МОЖЕТ ПРИВЕТСИ К ЕГО
ПОВРЕЖДЕНИЮ.
3. Проверить уровень масла в редукторе. Масло необходимо для
обеспечения корректной работы и продолжительного срока службы.

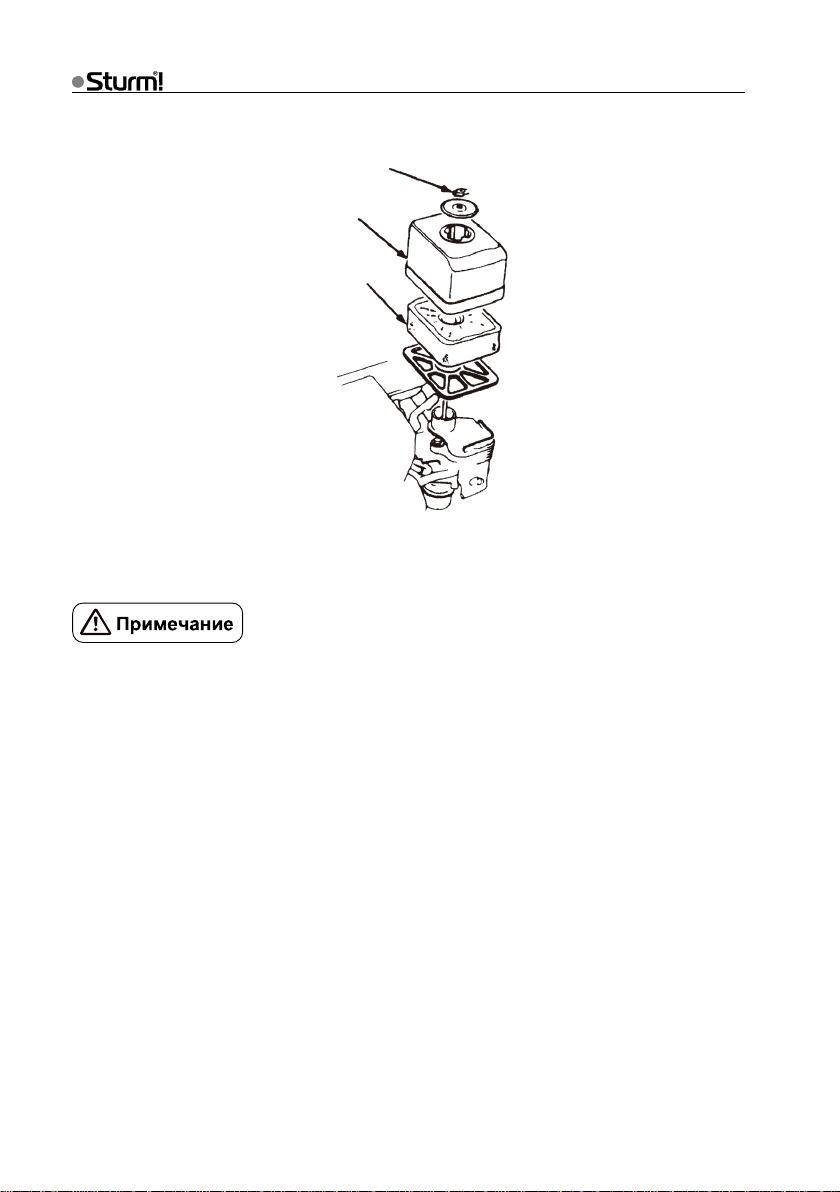

4. Проверить фильтрующий элемент воздушного фильтра.
Загрязненный фильтрующий элемент ограничивает воздушный поток
в карбюратор, снижая эффективность двигателя.
5. Проверить оборудование, приводимое в движение данным
двигателем.
Ознакомиться с мерами предосторожности и выполнить
соответствующие действия, предшествующие запуску двигателя.
ЭКСПЛУАТАЦИЯ
ВКЛЮЧЕНИЕ ДВИГАТЕЛЯ
Перевести рычаг топливного клапана в положение ON (ВКЛ)
1. Для запуска холодного двигателя перевести рычаг воздушной
заслонки в положение CLOSED (ЗАКРЫТО).
Рукоятка дросселя
MIN.
MAX.
MIN.
Положение 1/3
ЗАКРЫТО
ЗАКРЫТО
рычаг дросселя
ОТКРЫТО
ВКЛ
ВКЛ
выключатель двигателя
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 8
Для повторного запуска прогретого двигателя перевести рычаг
воздушной заслонки в положение OPEN (ОТКРЫТО).
В некоторых областях применения двигателей используется
дистанционное управление дросселем вместо рычага дросселя,
установленного на двигателе, как показано здесь. См. инструкции
производителя оборудования.
2. Перевести рычаг дросселя из положения MIN (минимум) в положение
1/3 хода в направлении MAX (максимум).
3. Перевести выключатель двигателя в положение ON (ВКЛ).
4. ИСПОЛЬЗОВАНИЕ СТАРТЕРА.
РУЧНОЙ СТАРТЕР:
Медленно потянуть ручку стартера до появления нагрузки, затем
потянуть более энергично. Плавно установить ручку стартера в
исходное положение. Не отпускать ручку стартера.
Рычаг дроссельной
заслонки
Ручка стартера
MIN.
MIN.
ОТКРЫТО
рычаг дросселя
ЗАКРЫТО
ОТКРЫТО
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 9
6. Если рычаг воздушной заслонки был переведен в положение CLOSE
для запуска двигателя, постепенно переведите ее в положение OPEN по
мере прогрева двигателя.
Выключение двигателя
Для аварийного выключения двигателя перевести выключатель
двигателя в положение OFF. В обычных условиях использовать
следующую последовательность действий:
1. Перевести рычаг дроссельной заслонки в положение MIN.
выключатель двигателя
ВЫКЛ
ВЫКЛ
ВЫКЛ
ВЫКЛ
ВКЛ
Рычаг
топливного
крана
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 10
В вибплите используется дистанционный контроль газа.
2. Перевести выключатель двигателя в положение OFF.
3. Перевести рычаг топливного крана в положение OFF.
Настройка частоты вращения двигателя
Отрегулируйте положение рычага дроссельной заслонки для достижения
нужной частоты вращения двигателя.
В вибплите используется дистанционный контроль газа.
MAX
MIN
MIN
MAX
Рычаг дроссельной заслонки
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 11
Быстро перевести рычаг дросселя в положение “HIGH” (высокая
скорость). Начинается вибрация и движение устройства вперед.
Техническое обслуживание
Важность технического обслуживания
Для обеспечения безопасной, экономичной работы без каких-либо сбоев,
а также для снижения загрязнения окружающей среды требуется
проведение качественного технического обслуживания.
Для упрощения технического обслуживания двигателя, далее приводится
график технического обслуживания, операции регулярного технического
осмотра, а также операции технического обслуживания, выполняемые с
помощью стандартного ручного инструмента. Остальные операции по
техническому обслуживанию более сложные и требуют специальных
инструментов, поэтому целесообразно их проведение специалистами.
График технического обслуживания составлен с учетом нормальных
условий эксплуатации. При эксплуатации в жестких условиях, например
при продолжительных высоких нагрузках или высоких температурах, или
при чрезмерной влажности или запыленности, обратитесь в сервис-центр
дилера за рекомендациями по индивидуальным условиям применения.
Вытяжная труба
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 12
Техническое обслуживание, замена или ремонт устройств и систем
контроля выбросов может осуществляться любыми центрами по ремонту
двигателей или индивидуально, с использованием деталей,
сертифицированных по стандартам ЕРА.
БЕЗОПАСНОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Некоторые наиболее важные меры предосторожности указаны ниже. Тем
не менее, мы не можем предупредить обо всех возможных источниках
опасности в ходе технического обслуживания. Вам следует самим
оценить возможность проведения той или иной операции.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Перед началом технического обслуживания или ремонта проверить
выключение двигателя. Эта мера позволяет устранить следующие
источники опасности:
- Отравление оксидом углерода, содержащегося в выхлопе двигателя.
Обеспечить достаточную вентиляцию при любом включении двигателя.
Возможны ожоги от горячих деталей.
Не прикасаться к двигателю и выхлопной системе до их охлаждения.
- Получение травмы от движущихся частей.
Не включать двигатель, не ознакомившись с инструкциями по
эксплуатации.
Перед началом технического обслуживания ознакомиться с инструкцией,
убедиться в наличии соответствующих инструментов и навыков.
Для снижения риска пожара или взрыва проявляйте осторожность при
работе вблизи бензина. Используйте только негорючие растворители, а
не бензин, для чистки деталей. Вблизи узлов, связанных с топливом, не
должно быть сигарет, искр и источников возгорания.
- Только для карбюраторов с внутренним клапаном двухэлементного
типа
- Циклонного типа – каждые 6 месяцев или 150 часов.
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 13
- Замена бумажного элемента только для фильтрующего типа
- Циклонного типа – через каждые 2 года или 600 часов.
(1) Более частое обслуживание для пыльных областей.
(2) Данные виды обслуживания должны производиться сервисным
центром дилера или самостоятельно при наличии соответствующего
инструмента и навыков.
(3) в случае промышленного применения записывайте количество часов
работы в журнал для определения интервалов технического
обслуживания.
Гарантийные обязательства не распространяются на неисправности,
возникшие в результате несоблюдение данного графика технического
обслуживания.
Заправка
Используйте бензин АИ-92 !!!!!
Данный двигатель сертифицирован для работы на неэтилированном
бензине. Неэтилированный бензин снижает отложения на поверхностях
двигателя и свечи зажигания, и продлевает срок службы выхлопной
системы.
Топливо может повреждать лакокрасочные покрытия и
некоторые пластмассы. Не допускать разливания топлива в процессе
заправки. Гарантия не распространяется на повреждения, вызванные
разлитым топливом.
Не использовать старый или грязный бензин, или смесь масла с
бензином. Избегать попадания грязи или воды в топливный бак.
Во время работы под большими нагрузками иногда можно услышать
легкий звук детонации (металлический стук). Это нормально. Если звук
детонации возникает при постоянной скорости вращения двигателя при
MAX. уровень
топлива
Горловина бака
нормальной нагрузке, замените сорт бензина. Если звук проявляется
снова, обратитесь в авторизованный сервисный центр дилера.
Работа двигателя с постоянной детонацией может
привести к повреждению двигателя и рассматривается как неправильная
эксплуатация. Ограниченная гарантия не распространяется на
повреждения, возникшие в результате работы с детонацией.
Порядок заправки:
1. При выключенном двигателе на горизонтальной поверхности извлечь
крышку топливного бака и проверить уровень топлива. Заполнить бак
при низком уровне топлива.
2. Заполнять бак топливом до горловины бака. Не допускать
переполнения. Вытереть разлитое топливо перед включением
двигателя.
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 14
Производить заправку в хорошо проветриваемом месте до запуска
двигателя. Если двигатель работал, дать ему охладиться. Производить
заправку осторожно, не допуская разливания топлива. Не заполнять бак
полностью. Уровень топлива должен быть примерно 25 мм (1 дюйм) ниже
верха с тем, чтобы обеспечить пространство для расширения топлива. В
зависимости от условий эксплуатации, может быть необходимым снизить
уровень топлива. После заправки плотно завинтить крышку бака.
Не заправлять двигатель внутри зданий, где пары бензина могут
достигать пламени или искр. Держать бензин как можно дальше от
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 15
запалов различных устройств, барбекю, электроприборов,
механизированных инструментов и т.д.
Разлитое топливо не только пожароопасно, но также наносит вред
окружающей среде. Немедленно вытереть разлитый бензин.
Моторное масло
Рекомендации по выбору моторного масла
Масло – важнейший фактор, влияющий на эффективность и срок
службы. Использовать автомобильное детергентное масло для
четырехтактных двигателей.
Для наилучшего результата рекомендуется использование
специального моторного масла для четырехтактного двигателя Star
G-Energy 4T при любой температуре в Вашем регионе.
.
Проверка уровня масла
Проверить уровень масла на горизонтальной поверхности – двигатель
должен быть выключенным.
1. Выкрутить щуп из маслозаправочного отверстия и вытереть его.
2. Вставить щуп в маслозаправочное отверстие, но не завинчивать,
затем извлечь и проверить уровень масла.
3. При недостаточном уровне масла залить рекомендуемое масло до
верхнего уровня. Не переполнять.
4. Закрутить щуп обратно в маслозаправочное отверстие.
крышка/щуп маслоналивной горловины
Маслозаправочное
отверстие
Верхний уровень
Нижний уровень
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 16
Включение двигателя при недостаточном уровне
масла может привести к его повреждению. Обязательно проверяйте
уровень масла перед включением двигателя.
Замена масла
Сливать использованное масло из теплого двигателя. Теплое масло
сливается быстро и полностью.
1. Поместить подходящую емкость под двигатель для сбора
использованного масла, выкрутить щуп из маслозаправочного
отверстия и извлечь пробку и прокладку сливного отверстия.
2. Дождаться полного слива использованного масла, установить новую
прокладку и надежно затянуть пробку сливного отверстия.
3. Установить и плотно завернуть щуп маслозаправочного отверстия.
Утилизировать отработанное моторное масло безопасным для
окружающей среды способом. Рекомендуется отнести использованное
масло в герметичной емкости в местный центр утилизации. Не
выбрасывать вместе с мусором, не выливать на землю или в
канализацию.
3. Заполнить двигатель маслом до верхнего уровня рекомендуемым
маслом, на горизонтальной поверхности.
Включение двигателя при недостаточном уровне
масла может привести к его повреждению.
Заполнять до верхнего предела, и проверять уровень масла регулярно.
Уровень масла
Прокладка
крышка/щуп маслоналивной
горловины
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 17
ВОЗДУХООЧИСТИТЕЛЬ
Загрязненный воздухоочиститель ограничивает воздушный поток,
поступающий в карбюратор, вызывая снижение эффективности
двигателя. При работе в пыльных зонах, производите очистку
воздушного фильтра чаще, чем указано в расписании технического
обслуживания.
Работа двигателя без воздушного фильтра, или с
поврежденным фильтром, приводит к попаданию грязи в двигатель,
вызывая быстрый износ двигателя. Гарантия не распространяется на
данный вид повреждения.
Проверка
Открыть крышку воздухоочистителя и осмотреть фильтрующие элементы.
Очистить или заменить загрязненные фильтрующие элементы. Заменить
поврежденные фильтрующие элементы.
Очистка
1. Снять барашковую гайку с крышки воздухоочистителя, извлечь
фильтрующий элемент.
2. Произвести очистку негорючим растворителем и высушить.
3. Опустить фильтрующий элемент в моторное масло, затем выдавить
избыток масла.
4. Установить крышку воздухоочистителя и надежно затянуть
барашковую гайку.
Крышка
воздушного
барашковая
гайка
Фильтрующий элемент
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 18
СВЕЧА ЗАЖИГАНИЯ
Рекомендуемая свеча зажигания: BPR6ES (NGK)
Рекомендуемая свеча зажигания имеет рабочий диапазон температур,
соответствующий диапазону температур двигателя
Установка неподходящей свечи зажигания может
привести к повреждению двигателя. Для обеспечения надлежащей
работы двигателя свеча зажигания должна иметь правильный зазор и не
содержать отложений на поверхностях.
1. Снять колпачок свечи зажигания и удалить грязь вокруг свечи.
2. Извлечь свечу зажигания с помощью ключа свечи зажигания.
3. Осмотреть свечу зажигания. Заменить в случае повреждения,
сильного загрязнения, сильном износе или повреждении
герметизирующей прокладки, или износе электрода.
4. Измерить зазор электрода свечи зажигания щупом проволочного
типа. Скорректировать зазор при необходимости, осторожно сгибая
боковой электрод. Зазор должен быть 0.7 – 0.8 мм.
5. Осторожно завернуть свечу зажигания рукой, во избежание
нарушения резьбы.
6. После установки свечи, завернуть ее ключом для свечи зажигания,
чтобы уплотнить герметизирующую прокладку.
7. При установке новой свечи зажигания, затянуть на ½ оборота после
завинчивания до конца рукой для того, чтобы сжать прокладку.
8. При повторной установке свечи затягивать на 1/8 – ¼ оборота для
сжатия прокладки.
КЛЮЧ СВЕЧИ ЗАЖИГАНИЯ
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 19
Недостаточно плотно завернутая свеча зажигания
может перегреваться и приводить к повреждению двигателя.
Чрезмерная затяжка может повредить резьбу головки цилиндра.
9. Установить крышку свечи зажигания.
Хранение двигателя
Подготовка к хранению
Правильная подготовка к хранению важна для поддержания двигателя в
исправном состоянии и его надлежащего внешнего вида. Соблюдение
нижеизложенных инструкций позволит защитить двигатель от коррозии и
упростить запуск двигателя после хранения.
Очистка
После окончания работы двигателя дать ему охладиться не менее
получаса перед началом очистки. Очистить все внешние поверхности,
подкрасить места повреждения краски, покрыть остальные детали,
которые могут быть подвержены коррозии, тонкой пленкой масла.
оборудования под давлением вода может попасть в воздухоочиститель
или отверстие глушителя. Вода в воздухоочистителе размочит
воздушный фильтри может попасть в цилиндр, вызвав его повреждение.
Топливо
Во время хранения бензин окисляется и его качество снижается.
Испорченный бензин может затруднять запуск и оставляет
смолообразные отложения, засоряющие топливную систему, может
привести к необходимости ремонта или замены двигателя, карбюратора
и других компонентов топливной системы.
Продолжительность времени, в течение которого бензин может
храниться в бензобаке и карбюраторе, не вызывая повреждений, зависит
При использовании садового шланга или моющего
Отстойник
Рычаг топливного кранна
Уплотнительно
е кольцо
Вкл
Прокладка
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 20
от многих факторов, таких как состав бензина, температура хранения,
полнота заполнения бака. Воздух в частично заполненном баке, а также
высокие температуры хранения, ускоряют старение бензина.
Неисправности, связанные с топливом, могут возникнуть через несколько
месяцев или раньше при заправке несвежим бензином.
Гарантия не распространяется на повреждения двигателя, связанные с
топливом, или ухудшением эффективности двигателя в результате
нарушения правил подготовки к хранению.
Можно увеличить срок хранения топлива, добавляя стабилизатор,
специально предназначенный для данной цели, или исключить
неисправности, связанные со старением топлива, слив бензин из
топливного бака и карбюратора.
Слив бензина из топливного бака и карбюратора
1. Поместить подходящую емкость для бензина под карбюратор,
использовать воронку во избежание разлива топлива.
2. Отвернуть болт сливного отверстия и вынуть прокладку. Извлечь
отстойник и уплотнительное кольцо, затем перевести рычаг
топливного крана в положение ON.
3. После полного слива топлива в емкость, установить обратно болт
Моторное масло
1. Заменить масло в двигателе.
2. Извлечь свечу зажигания.
3. Залить столовую ложку (5-10 мл) чистого моторного масла в цилиндр.
сливного отверстия, прокладку, отстойник и уплотнительное кольцо,
надежно затянуть болт сливного отверстия и отстойник.
Совместить паз шкива стартера с отверстием в
верхней части крышки стартера
Подключение
дистанционной ручки газа
винт
Держатель троса
Рычаг дросселя
Стопорноекольцо
трос
Монтаж жесткого троса
Монтаж гибкого троса
Фрикционная гайка рычага дросселя
Возвратная пружина
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 21
4. Потянуть за трос стартера несколько раз, чтобы распределить масло
по цилиндру.
5. Установить свечу зажигания.
6. Медленно потянуть трос стартера до возникновения нагрузки, и
совместить паз шкива стартера с отверстием в верхней части крышки
стартера. При этом клапаны закрываются, и влага не может попасть
внутрь.
Подключение дистанционного управления
Рычаги управления дросселем и воздушной заслонкой имеют отверстия
для крепления дополнительного троса. На приведенных ниже рисунках
показаны примеры установки одножильного проволочного троса или
гибкого троса в оплетке. При использовании гибкого троса установить
возвратную пружину, как показано на рисунке.
Необходимо ослабить фрикционную гайку рычага дросселя при работе с
дистанционным управлением.
ПОДКЛЮЧЕНИЕ ДИСТАНЦИОННОЙ РУЧКИ
ВОЗДУШНОЙ ЗАСЛОНКИ
РЫЧАГ ВОЗДУШНОЙ
ЗАСЛОНКИ
Держатель троса
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 22
Техническое обслуживание оборудования
Проверка и замена клинового ремня и муфты
После 200 часов работы, снять верхнюю крышку
ремня для проверки натяжения клинового ремня.
Натяжение достаточно, если ремень прогибается
примерно на 10 мм при сильном нажатии пальцем
между валами. Слабо натянутый или изношенный
клиновидный ремень снижает эффективность
трансмиссии, что приводит к неплотной укладке
асфальта, кроме того, приводит к быстрому износу
ремня.
Замена клиновидного ремня
Снять верхнюю и нижнюю крышки ремня, надеть коленчатый гаечный
ключ (или аналогичный) на фиксирующий болт шкива вибратора.
Обернуть ненужной тканью (или чем-то аналогичным) середину ремня с
левой стороны и, сильно вытягивая ремень назад, вращать коленчатый
ключ по часовой стрелке до снятия ремня.
Установка клиновидного ремня
Надеть клиновидный ремень на нижний шкив вибратора и протянуть
ремень на левую сторону верхней муфты и аналогично снятию вращать
коленчатый ключ по часовой стрелке до одевания клиновидного ремня.
Пробка маслозаправочного
отвестия
Вибратор
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 23
Проверка масла в вибраторе
1. Установить виброплиту на горизонтальную поверхность. Виброплита
должна быть выровнена во время проверки уровня масла в блоке
вибратора.
2. Извлечь пробку (указатель уровня масла вибратора), чтобы
проверить уровень масла в вибраторе.
Уровень масла должен достигать пробки маслозаправочного
отверстия. Если требуется долив масла, заменить используемое
моторное масло SAE, предположительно SAE10W-30.
3. При замене масла в вибраторе извлечь пробку сливного отверстия и
просто наклонить виброплиту, чтобы слить масло. Горячее масло
сливается легче.
(угарный газ). Выключите двигатель перед выполнением любых работ по
техобслуживанию. Если двигатель должен работать, убедитесь, что
место хорошо проветривается.
аналоги для проведения техобслуживания или ремонта. Сменные
детали, отличающиеся по качеству, могут повредить генератор.
Выхлопной газ содержит ядовитый оксид углерода
Используйте только оригинальные детали или их
ПЕРИОД РЕГУЛЯРНОГО
ОБСЛУЖИВАНИЯ
Осуществляется с указанным
интервалом срока службы или
количества часов работы, в зависимости
от того, что наступает первым.
Перед
кажды
м
запуск
ом
Каждый
месяц
или 20 ч
Кажды
е 3
месяц
а или
50 ч.
Кажды
е 6
месяце
в или
100 ч.
Кажд
ый
год
или
300 ч.
ITEM
。
Масло в
двигателе
Проверка
уровня
○
Замена ○ ○
●
Воздухоочистит
ель
Проверка ○ Очистка
○(1)
Замена
○
●
Отстойник
Очистка ○
●
Свеча
зажигания
Check-Clean
○
Замена
○
Искрогаситель
(дополнительно
е
оборудование)
Очистка ○
●
Частота
вращения
холостого хода
Проверканастройка
○(2)
●
Зазор клапана
Проверканастройка
○(2)
●
Топливный бак
и фильтр
Очистка
○(2)
●
Камера
сгорания
Очистка
После каждых 300 ч. (2)
●
Бензопровод
Проверка
Каждые 2 года (Заменить при необходимости)
(2)
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 24
График техобслуживания
Пункты, связанные с выхлопом.
（1）В зонах повышенного содержания пыли требуется более частое
техническое обслуживание.
（2） Данные пункты должны осуществляться сервисным центром
дилера. При наличии профессионального опыта и необходимых
инструментов может производиться самостоятельно. Прочтите
руководство по техническому обслуживанию.
Неисправность
Возможная причина
Устранение неисправности
Двигатель не
запускается
Топливный бак пуст
или топливо старое.
Наполните бак свежим
топливом.
Засорена топливная
система.
Отсоедините топливный
провод от карбюратора,
чтобы слить бензин; влейте
свежее топливо в бензобак
Воздушная заслонка
не в положении ON.
Установите воздушную
заслонку в положении ON.
Свеча зажигания
неисправна.
Очистите свечу,
отрегулируйте зазор или
замените.
Провод отсоединен
от свечи зажигания.
Подсоедините провод к
свече зажигания.
Двигатель не
запускается или
работает с трудом
Воздушная заслонка
закрыта.
Откройте воздушную
заслонку.
Топливная система
засорена или
топливо старое.
Отсоедините топливный
провод от карбюратора,
чтобы слить бензин; влейте
свежее топливо в бензобак.
Грязь или вода в
топливной системе.
Осушите бензобак и
карбюратор. Влейте свежее
топливо.
Плохой контакт
клеммы свечи
зажигания.
Подсоедините клемму
заново.
Забито
вентиляционное
отверстие крышки
бензобака.
Удалите предметы из
вентиляционного отверстия
крышки бензобака.
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 25
Устранение неисправностей
Инструкция по эксплуатации и тех обслуживанию. Плиткорез. Стр. 26
Обслуживание.
Следите за чистотой вентиляционных отверстий. Очищайте их от пыли и
грязи.
Следите за чистотой корпусных деталей изделия.
Запрещается использовать едкие химические вещества и жидкости для
протирки корпусных деталей.
Гарантийное обязательство
На оборудование распространяется гарантия, согласно сроку,
указанному в гарантийном талоне.
Вы можете ознакомиться с правилами гарантийного обслуживания в
гарантийном талоне.
Изготовлено в КНР.
Дата изготовления указана на упаковке.
Loading...
