Modell/Model/Модель: JS4171P
DE Gebrauchsanweisung
Stichsäge
GB Operating/Safety Instructions
Electric Jigsaws
RU Инструкция по эксплуатации и
Техническому обслуживанию
Электрический лобзик
2013-09-30
стр. 2
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
Содержание
Описание ...................................................................................................3
Комплектность поставки............................................................................4
Технические характеристики..................................................................4
Правила по технике безопасности............................................................5
Правила по эксплуатации оборудования..................................................7
Техническое обслуживание оборудования...............................................9
Гарантийное обязательство..........................................................................10
стр. 3
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
Уважаемый покупатель!
Компания
выражает Вам свою глубочайшую признательность за
приобретение данного электроинструмента.
Изделия под торговой маркой
постоянно усовершенствуются и
улучшаются.
Поэтому технические характеристики и дизайн могут меняться без
предварительного уведомления. Приносим Вам наши глубочайшие
извинения за возможные причиненные этим неудобства.
Внимательно изучите данную инструкцию по эксплуатации и
техническому обслуживанию. Храните её в защищенном месте.
Описание
1. регулируемый переключатель
2. направляющий ролик
3. Кнопка быстрой замены пилки
4. основание
5. кнопка с блокировкой
6. переключатель
7. кнопка маятникового режима
стр. 4
Частота хода, ход/мин
500-2800
Амплитуда хода, мм
26
Глубина резания древесины, мм
80
Глубина резания алюминия, мм
50
Глубина резания стали, мм
10
Наклон реза
До 45° в обе стороны
Маятниковое движение
4 ступени
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
Комплектность поставки
1. Шестигранный ключ -----------------------2 шт.
2. Угольный щетки ----------------------------1 комплект
3. Анти-расщепитель--------------------------1 шт.
4. Пилка -------------------------------------------1 шт.
5. Опорная плита ------------------------------1 шт.
6. Параллельная направляющая --------1 шт.
Технические характеристики
Параметры / Модели JS4171P
Потребляемая мощность, Вт 720
Напряжение/Частота, В/Гц 220/50
Длина сетевого шнура, м 2
Масса, кг 2,6
стр. 5
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
Правила по технике безопасности
Внимательно изучите инструкцию перед применением прибора.
Убедитесь, что Вам известны функции машины и правила ее
эксплуатации. Техническое обслуживание машины должно
осуществляться в соответствии с инструкциями, чтобы обеспечить ее
правильное функционирование.
При использовании электрических машин необходимо соблюдать нормы
техники безопасности, применимые в стране, с целью снизить риск
пожара, поражения электрическим током и травмы. Изучите
нижеследующие правила техники безопасности и храните их в надежном
месте.
Рабочее место
• Рабочее место должно быть чистым и хорошо освещенным. Пому
случаю.
• Запрещается эксплуатировать машины во взрывоопасной среде, т.е.
вблизи воспламеняющихся жидкостей, газов или пыли. Машины
производят искры, которые могут воспламенить пыль или газы.
• Запрещается эксплуатировать машину в присутствии детей и
посторонних лиц. Отвлечение внимания на посторонние объекты
может привести к потере управления.
Электробезопасность
• Штепсельные вилки машины должны соответствовать типу розетки.
Запрещается видоизменять штепсельную вилку. Запрещается
использовать переходники с заземленными машинами.
Использование соответствующих вилок и розеток сокращает риск
поражения электрическим током.
• Избегать телесного контакта с заземленными поверхностями
(например, трубы, радиаторы, печи, холодильники). Риск поражения
электрическим током увеличивается при контакте тела с
заземленными предметами.
• Запрещается эксплуатировать машины во влажных условиях.
Попадание воды в машину увеличивает риск поражения
электрическим током.
• Правильно использовать шнур питания. Запрещается тянуть или
перемещать инструменты за шнур питания, а также выдергивать
вилку из розетки. Запрещается хранить шнур питания вблизи
тепловых приборов, масляных жидкостей, острых краев или
движущихся деталей. Повреждение или перекручивание шнура
питания увеличивает риск поражения электрическим током.
стр. 6
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
• При эксплуатации машины на открытом воздухе, использовать
удлинитель подходящего типа и размера. Использование шнура
питания, пригодного для эксплуатации на открытом воздухе,
сокращает риск поражения электрическим током.
Личная безопасность
• Будьте внимательны, следите за своими движениями и следуйте
здравому смыслу при эксплуатации машины. Запрещается
использовать машину в состоянии усталости, алкогольного,
наркотического опьянения или после приема лекарств.
Невнимательность при эксплуатации машин может привести к
серьезным телесным повреждениям.
• Использовать защитное оборудование. Всегда надевать защитные
очки. Применение защитного оборудования, включая противопылевой
респиратор, нескользящую обувь, защитный головной убор и
подходящее устройство для защиты органов слуха, сокращает риск
получения телесных повреждений.
• Избегать случайного запуска инструмента. Перед подключением к
сети питания убедиться, что переключатель находится в положении
Выкл. Не прикасаться к переключателю при перемещении машины.
Запрещается подключать машину к сети питания, если
переключатель находится в положении Вкл.
• Перед включением машины убрать все посторонние предметы,
регулировочные ключи и гайковерты. Контакт ключа или гайковерта
с движущейся частью машины может привести к телесной травме.
• Сохранять равновесие при работе с машиной, не тянуться к
труднодоступным местам. Это обеспечивает надлежащее управление
инструментом в неожиданных ситуациях.
• Одеваться соответственно. Не надевать свободную одежду и
украшения. Будьте осторожны. Волосы, одежда, украшения перчатки
могут попасть в движущиеся части машины.
• Если устройства подключены к пылеулавливающей системе,
проверить правильность подключения. Использование таких
устройств сокращает опасности, связанные с работой в пыльной
среде.
Использование и техническое обслуживание машины
• Не перегружать машину. Не использовать машину не по назначению.
Машина лучше и безопаснее выполняет работу на той мощности, на
которую она рассчитана.
• Запрещается использовать машину при неисправности
стр. 7
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
переключателя (не включается, не выключается). Машина с
неработающим переключателем подлежит ремонту. Ее эксплуатация
опасна.
• Перед проведением регулировочных работ, замены аксессуаров или
хранением машины, отключить ее от источника питания. Такая
предупредительная мера безопасности сокращает риск случайного
запуска машины.
• Хранить неиспользуемые инструменты в недоступном для детей
месте. Не допускать эксплуатацию машины посторонними лицами,
незнакомыми с ее работой и настоящими инструкциями по технике
безопасности. Машина становится опасной в руках
неквалифицированных пользователей.
• Техническое обслуживание машин. Проверить все детали на
отсутствие повреждений, движущиеся части на отсутствие смещения
или соединения, а также другие условия, которые могут повлиять на
работу машины. Отремонтировать поврежденные инструменты перед
эксплуатацией. Ненадлежащее техническое обслуживание
увеличивает риск получения травмы.
• Инструменты должны быть острыми и чистыми. Тщательное
техническое обслуживание режущих инструментов обеспечивает их
качественную работу и легкое управление.
• Использовать машину, комплектующие детали, вставные резцы и т.п.
в соответствии с настоящей инструкцией и способом применения
определенного типа машины, принимая во внимание рабочие
условия и тип работы, которую необходимо выполнить.
Использование машины не по назначению опасно.
Правила по эксплуатации оборудования
Еженедельно рекомендуется работать с изделием НЕ БОЛЕЕ 42 часов в
неделю.
Установка полотна пилы
1. Вынуть вилку из розетки и убедиться, что
переключательнезаблокирован кнопкой с
блокировкой .
2. Нажмите кнопку быстрой замены пилки (1) и
вставьте лезвие как можно глубже.
Убедитесь, что зубья пилки направлены
наружу.
3. Отпустите кнопку быстрой замены (1), она
вернется в изначальное положение
стр. 8
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
автоматически и защелкнет лезвие пилки.
Примечание: к данной модели подходят пилки 1,3мм Bosch.

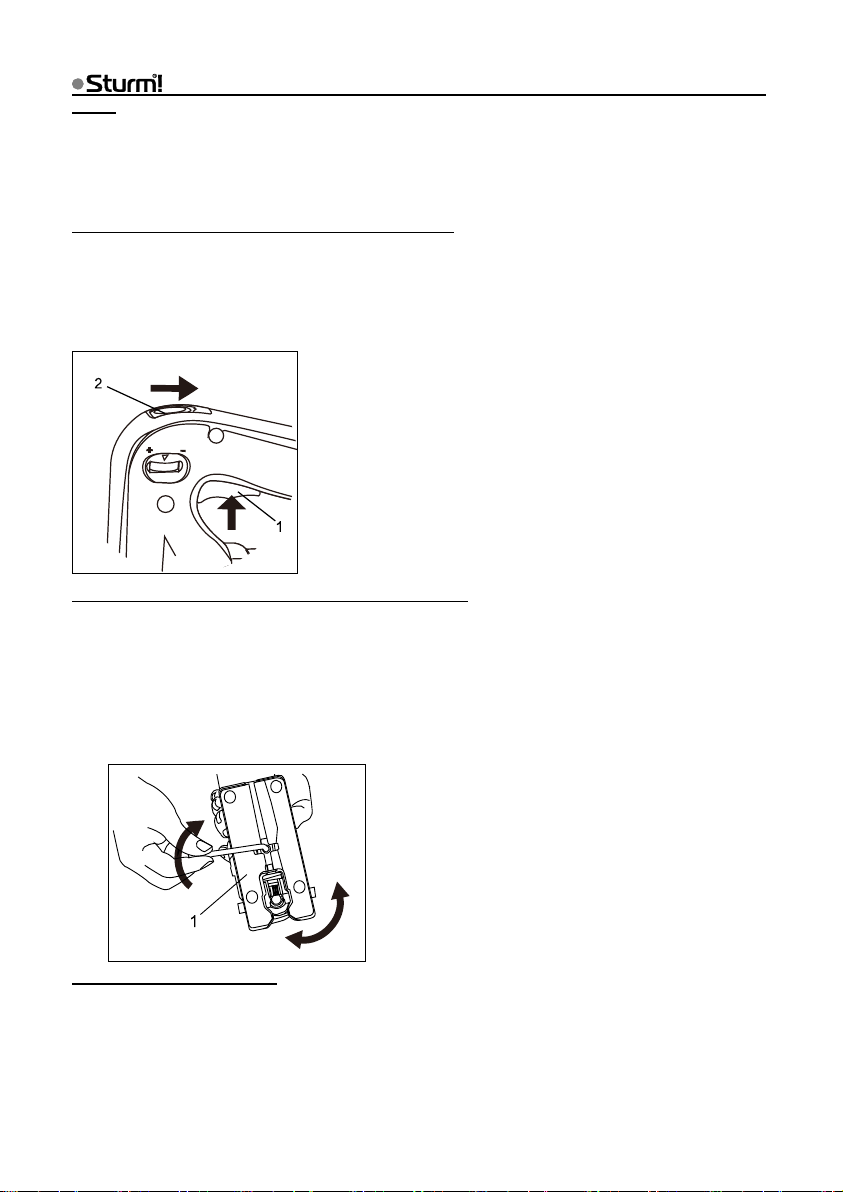

Включение и блокировка переключателя
Инструмент включается нажатием переключателя (1). Чтобы остановить
работу инструмента, необходимо отпустить переключатель (1). В случае
необходимости продолжительной беспрерывной работы нажмите курок
(1), а затем защелкните переключатель (2) Если необходимо выключить
прибор нажмите курок (1) еще раз и отпустите.
Регулировка инструмента для косой резки
Основание (1) регулируется на 0-45ºС влево и вправо.
1. ослабить, но не снимать винт с шестигранной головкой на основании
(1) шестигранным гаечным ключом.
2. установить основание в нужное положение, вращая его назад и по
кругу.
3. зафиксировать положение основания, затянув винт с шестигранной
головкой.
Регулировка скорости
С целью обеспечить высококачественную резку пилой необходимо
отрегулировать скорость. Для регулировки скорости используется
переключатель (1). В таблице показана скорость в зависимости от типа
материала:
стр. 9
Материал
Скорость
Дерево
High (Высокая)
Металл
Low (Низкая)
ПВХ, керамика
Medium (Средняя)
маятникового режима
Твердый металл, керамика
0
Мягкий металл
I
Пластмасса, клееная фанера
II
Дерево, ДСП
III
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
Маятниковый режим
Машина устанавливается в маятниковый режим поворотом кнопки (1). В
таблице показан маятниковый режим в зависимости от типа материала:
Материал
Положение кнопки
Техническое обслуживание оборудования
Правила по уходу и хранению оборудования.
Вы приобрели долговечный и надёжный электрический
лобзик.Правильное использование и постоянное техническое
обслуживание продлевают срок службы изделия.
стр. 10
Инструкция по эксплуатации и тех обслуживанию. Электрический лобзик
· Регулярно очищайте вентиляционные отверстия на корпусе
электрического лобзика от грязи и пыли.
·Регулярно протирайте корпусные детали мягкой х/б тканью.
· Запрещается использовать различные виды растворителей для
очистки корпусных деталей электрического лобзика.
Обслуживание электроинструмента должно быть выполнено только
квалифицированным персоналом уполномоченных сервисных центров .
Обслуживание, выполненное неквалифицированным персоналом, может
стать причиной поломки инструмента и травм. Например: внутренние
провода могут быть неправильно уложены и зажаты, или пружины
возврата в защитных кожухах неправильно установлены.
При обслуживании электроинструмента, используйте только
рекомендованные сменные расходные части, насадки, аксессуары.
Использование не рекомендованных расходных частей, насадок и
аксессуаров может привести к поломке электроинструмента или травмам.
Использование некоторых средств для чистки, таких как: бензин, аммиак,
и т.д. приводят к повреждению пластмассовые части.
Гарантийное обязательство
На электроинструмент распространяется гарантия, согласно сроку,
указанному в гарантийном талоне.
Вы можете ознакомиться с правилами гарантийного обслуживания в
гарантийном талоне, прилагаемом к инструкции по эксплуатаци.
www.sturm-msk.ru
Loading...
