Modell/Model/Модель: GC9952B GC9937B
GC9945B
GB Operating/Safety Instructions
Gasoline Chain Saw
RU Инструкция по эксплуатации и
техническому
Обслуживанию
Бензопила
2011-05-27
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 2
Содержание:
1. Описание оборудования…………………………………… 3
2. Технические характеристики модели…………………… 5
3. Комплектность поставки…………………………………….5
4. Правила по технике безопасности………………….........6
5. Правила установки частей оборудования………. .…….10
6. Техническое обслуживание оборудования……. .………22
7. Срок службы…………………………………………. . . . .…..28
8. Гарантийное обязательство……………………. . . .………28
9. Документы, подтверждающие качество продукции. . .28
10. Стандарты……………………………………………. . . . . .…..29
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 3
1. Описание оборудования:
1.1. Бензопила представляет собой моторизованный инструмент, с
помощью которого можно легко и быстро распилить древесину.
Основное преимущество бензиновых цепных пил в том, что они
обладают высокой производительностью вследствие
относительно большой мощности двигателя, независимы от
источника электроэнергии, универсальны по применению.
Бензопила используется при валке леса, заготавливании дров на
зиму к отопительному сезону, при строительстве деревянных
конструкций.
Компания выражает Вам свою глубочайшую
признательность за приобретение данного бензоинструмента.
Внимание! Бензоинструменты относятся к бытовому классу.
Внимательно прочтите данную инструкцию! После
непрерывной работы в течение одной заправки бензопилы
необходимо дать инструменту остыть в течение 15-20 минут. Не
допускайте перегрузок пилы и пробуксовки цепи во время
пиления.
Изделия под торговой маркой
постоянно
усовершенствуются и улучшаются.
Поэтому технические характеристики и дизайн могут меняться
без предварительного уведомления. Приносим Вам наши
глубочайшие извинения за возможные причиненные
этим неудобства.
Внимательно изучите данную инструкцию по эксплуатации и
техническому обслуживанию. Храните её в защищенном месте.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 4
Внешний вид.
A. Защитный кожух. Предохраняет руку от травм.
B. Система быстрой остановки цепи. Останавливает цепь за
0,12 секунды. Активируется вручную или
автоматически, при повышении допустимых ударных
нагрузок на цепь.
C. Изолирующая крышка свечи.
D. Пильная цепь
E. Шина цепи.
F. Упорные шипы. Обеспечивают лучший контроль и
управляемость при работе.
G. Передняя ручка.
H. Крышка топливного бачка.
I. Антивибрационная система. Уменьшает вибрации при
работе.
J. Задняя защита руки.
K. Предохранительная кнопка. Предотвращает случайное
включение.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 5
Номер модели
GC9937B
GC9945B
GC9952B
Рабочий объем
двигателя
37,2 см3
45см3
50.1см3
Мощность
1,8 кВт
2,4кВт
2,9кВт
Количество оборотов
2600 об/мин
2800 об/мин
3200 об/мин
бака
Объем масляного
бака
210 мл
260 мл
260 мл
Длинна шины
16”
18”
18”
Длинна резания
390 мм
440 мм
440 мм
Вес
4,2 кг
6.7кг
6.5кг
L. Крышка воздушного фильтра. Легкосъемная крышка для
очистки или замены воздушного фильтра.
M. Ручка стартера.
N. Обтекаемая форма корпуса.
O. Свеча. Используется «NSHP» свечи производства
BOSCH , гарантирующие высокое качество.
2. Технические характеристики модели:
без нагрузки
Объём топливного
310 мл 550 мл 550 мл
3. Комплектность поставки:
1. Пила.
2. Цепь и шина
3. Пластиковый защитных кожух.
4. Отвертка.
5. Торцовой ключ
6. Мерный стакан для приготовления топливной смеси
7. Надфиль.
8. Инструкция
9. Гарантийный талон.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 6
4. Правила по технике безопасности.
Рабочее Место
Содержите рабочее место чистым и хорошо освещенным.
Загроможденные плохо освещенные рабочие места являются
причиной травматизма.
Не используйте бензоинструменты во взрывоопасных помещениях,
таких где присутствуют огнеопасные жидкости, газы, или пыль.
Бензоинструменты создают искры, которые могут привести к
возгоранию пыль или пара.
Держите детей, и посетителей на безопасном расстоянии от
работающих бензоинструментов.
Не отвлекайтесь – это может вызвать потерю контроля при работе
и стать причиной травмы.
Личная Безопасность
Будьте внимательны, постоянно следите за тем что Вы делаете, и
используйте здравый смысл при работе с бензоинструментом. Не
используйте бензоинструмент в то время как Вы утомлены или
находитесь под воздействием лекарств или средств замедляющих
реакцию, а также алкоголя или наркотических веществ. Это может
привести к серьезной травме.
Носите соответствующую одежду. Слишком свободная одежда,
драгоценности или длинные распущенные волосы могут попасть в
движущиеся части работающего бензоинструмента. Держите ваши
волосы, одежду, и перчатки далеко от двигающихся частей. Руки
должны быть сухими, чистыми и свободными от следов
маслянистых веществ.
Удалите регулировочные и/или установочные ключи перед
включением бензоинструмента. Оставленный ключ, попав в
движущиеся части бензоинструмента, может привести к поломке
инструмента или серьезной травме.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 7
Держите надежно равновесие. Используйте хорошую опору и
всегда держите надежно баланс тела. Надлежащая опора и баланс
позволяют обеспечить надежный контроль над бензоинструментом
в неожиданных ситуациях.
Используйте оборудование, обеспечивающее Вашу безопасность.
Всегда носите защитные очки. Респиратор, нескользящие
безопасные ботинки, каска, или наушники должны использоваться
для соответствующих условий.
Техника безопасности при работе с бензопилой
1. Запрещается работать бензопилой одной рукой. Результатом
могут быть тяжкие травмы, причиненные работающему или
прохожим, находящимся в непосредственной близости от
работающего.
2. Носите прочную рабочую одежду с длинными рукавами,
прочные перчатки, прочную рабочую обувь, защитную каску и
щиток.
3. Перед заправкой топливом осторожно откройте крышку
бензобака для выпуска возможных паров бензина, которые могут
образоваться и находиться под давлением в баке. После заправки
отойдите, по крайней мере, на 3 метра для запуска двигателя.
4. Не позволяйте посторонним находиться вблизи бензопилы при
запуске или работе
5. Не начинайте работу, если пока у вас нет расчищенной
площадки, надежной опоры и спланированного пути отхода от
падающего спиленного дерева
6. Перед началом работы убедитесь, что пила не касается
посторонних предметов
7. Переносите пилу с заглушенным двигателем, шиной назад,
глушителем от себя
8. Не работайте пилой, если она повреждена, неправильно собрана
или ее части ненадежно закреплены. Убедитесь, что двигатель
глохнет, когда отпускается полностью рычаг газа
9. Перед тем как выпустить пилу из рук заглушите двигатель
10. Будьте предельно осторожны при пилении кустов небольших
размеров и саженцев – ветви могут попасть под цепь, что приведет
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 8
к резкому движению пилы на вас что может стать причиной потери
равновесия
11. При пилении сучка, который находится под давлением,
опасайтесь отскока сука так чтобы вы не были ударены, когда сук
будет перепилен
12. Держите руки сухими, чистыми, без следов масла и смеси
топлива
13. Работайте пилой только в хорошо проветриваемых помещениях
14. Не используйте пилу для пиления стоящих деревьев, если вы не
были обучены этому
15. Все виды обслуживания пилы, кроме указанных, в этом
руководстве должны проводиться в авторизованном сервисном
центре.
16. При транспортировке пилы наденьте на шину чехол для
избегания повреждения шины и цепи.
17. Не производите заправку маслом или топливом при
работающем двигателе пилы
18. Используйте пилу только по назначению. Запрещается,
например, использовать пилу для пиления пластика, камня, и
других непредназначенных для этого материалов.
19. Заглушите двигатель, перед тем как выпустить бензопилу из
рук.
20. Держите бензопилу надежно обеими руками.
21. Заглушите двигатель при проведении всяких регулировок, как
например проверка натяжения цепи.
22. Храните бензопилу вдали источников, от которых может
произойти воспламенение как газовые водонагреватели, печи,
портативные обогреватели и т.д.
Избежание отброса шины пилы
Оброс возникает при неосторожном и неправильном пользовании
пилы. Типичным примером является неосторожное резкое касание
древесины кончиком шины – при этом возникает
отброс шины вверх – назад в сторону работающего. Другим
примером является использование для пиления (резкого касания)
не нижней, а верхней части шины – при этом отброс пилы
происходит в сторону работающего.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр. 9
Как пользователь вы не должны только надеяться на систему
безопасности пилы, но и знать основные понятия и принципы
возникновения отброса, для того чтобы минимизировать риск их
возникновения:
1. Держите пилу всегда обеими руками – правой заднюю ручку,
левой рукой – переднюю
ручку. Крепко сожмите пальцы. Надежное удержание пилы –
позволит вам удержать
равновесие и не потерять контроль над пилой во время возможного
отброса
2. Производите пиление на максимальных оборотах
3. Не производите пиление выше уровня плеча
4. Используйте шины и цепи, только рекомендованные
изготовителем
1. Запрещается работать
концом шины
2. Запрещается работать
концом шины
3. Запрещается работать одной
рукой
4. Правильная работа пилой
Обросы с круговой
траекторией:
А- Траектории отброса
В- Зона возникновения отброса
10

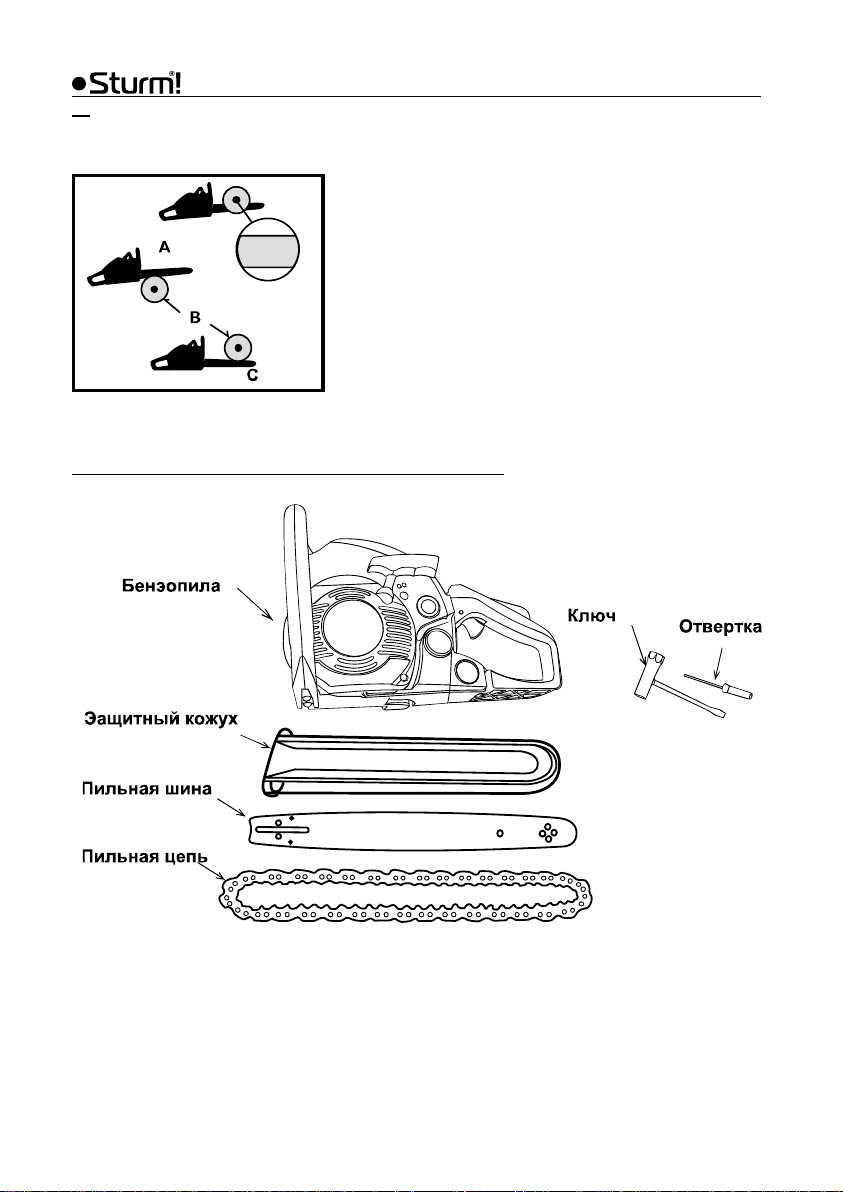

Отбросы вперед и назад:
А- вперед (при заклинивании)
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
5. Правила установки частей оборудования.
Установка пильной шины и пильной цепи
В- дерево
С- назад
Стандартная штучная упаковка пилы содержит указанные
компоненты.
Откройте коробку и установите пильную шину и пильную цепь на
силовой агрегат следующим образом:
Колпаки для цепи
Направление движения
11
У пильной цепи очень острые края. Для безопасности используйте
толстые защитные перчатки.
1. Потяните защитное устройство к передней ручке, чтобы
убедиться, что цепной тормоз не задействован.
2. Ослабьте гайки и удалите крышку цепи.
3. Установите цепь на цепное колесо и, устанавливая цепь
вокруг пильной шины, прикрепите пильную шину к
силовому агрегату. Настройте положение натяжителя цепи.
Натяжное устройство
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
4.
Примечание: Обращайте внимание на правильное направление пильной цепи.
5. Прикрепите крышку цепи к силовому агрегату и закрепите
гайки с усилием от руки.
12
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
Ослабить Затянуть
6. Удерживая конец пильной шины, настройте натяжение цепи
поворотом винта механизма натяжения до тех пор, пока
скобы траверсы не соприкоснутся с нижней стороной
направляющей шины.
7. Надежно затяните гайки при поднятом конце шины (12 ~ 15
Н·м). Затем проверьте плавность вращения цепи
правильность натяжения, поворачивая ее рукой. Если
необходимо, перенастройте при свободной крышке цепи.
8. Затяните винт механизма натяжения.

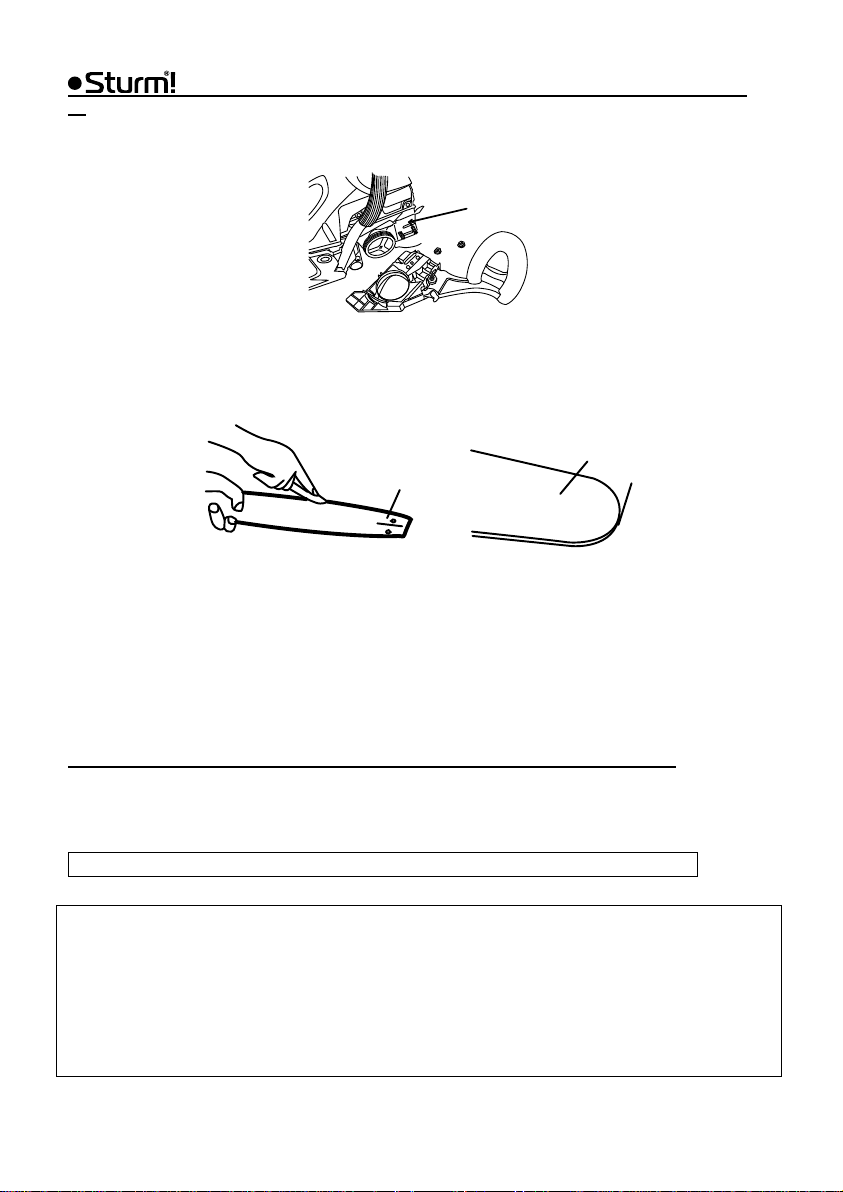

Примечание: Новая цепь увеличит свою длину в начале
использования. Часто проверяйте и перенастраивайте
натяжение, так как свободная цепь может легко соскочить или
вызвать быстрое изнашивание себя и пильной шины.
Топливо и масло для цепи
• ТОПЛИВО ПРЕДУПРЕЖДЕНИЕ
• Бензин очень легко воспламеняется. Избегайте курения или
попадания пламени или искр вблизи топлива. Убедитесь в
остановке двигателя и позвольте ему остыть перед заправкой
агрегата. Выберите чистую площадку на открытом воздухе для
заправки и отойдите по меньшей мере на 3 м от точки заправки
перед пуском двигателя.
13
• Выброс выхлопных газов контролируется основными
параметрами и компонентами двигателя (напр., карбюрация,
время зажигания и момент открытия или закрытия) без
добавления каких-либо значительных аппаратов или введения
инертного материала во время сгорания.
• В Пилах цепных бензиновых возможно применение всесезонно
масла по спецификации SAE 10W-30 или SAE 10W-40 в течение
летнего периода эксплуатации и SAE 10W-20 в течение зимнего
периода эксплуатации.
При эксплуатации пилы должно использоваться масло только для
двухтактных двигателей. Использование масла для четырехтактных
двигателей недопустимо.
При первом использовании пилы используется смесь масла для
двухтактных двигателей и бензина в соотношении 1: 25. После
того, когда пила выработает первый топливный бак, соотношение
масла и бензина изменяется на 1: 40.
Не допускается использование отработанного или
восстановленного масла.
При эксплуатации пилы должен использоваться бензин с
октановым числом не менее 90 единиц и не более 93 единиц.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
• Если вы используете бензин с более низким октановым числом,
чем предписано, существует риск повышения температуры
двигателя и такой последующей проблемы, как клин поршня.
• Бензин, не содержащий тетраэтилсвинца, рекомендуется для
снижения загрязнения воздуха, чтобы оберегать ваше здоровье и
окружающую среду.
14
• Бензин или масло плохого качества могут повредить
уплотнительные кольца, топливопроводы или топливный бак
двигателя.
• Как смешивать топливо
• Обращайте внимание на перемешивание
1. Измеряйте количество смешиваемых бензина и масла.
2. Налейте немного бензина в чистую, одобренную емкость
для топлива.
3. Влейте все масло и хорошо перемешайте.
4. Залейте оставшуюся часть бензина и перемешайте опять по
меньшей мере одну минуту. Поскольку некоторые масла
могут плохо перемешиваться в зависимости от
составляющих, достаточное перемешивание необходимо для
долговечности двигателя. Будьте осторожны, если
перемешивание недостаточно, возрастает риск раннего
прихвата поршня из-за неестественно бедной смеси.
5. Поместите четкое обозначение на внешней стороне емкости,
чтобы не перепутать ее с емкостью для бензина или другими
емкостями.
6. Обозначьте содержимое на внешней стороне емкости для
легкого определения.
• ЗАПРАВКА АГРЕГАТА
1. Развинтите и удалите топливную крышку. Поместите ее в
свободное от пыли место.
2. Залейте топливо в топливный бак на 80% полного объема.
3. Надежно закрепите крышку и вытрите пролитое топливо
вокруг агрегата.
ПРЕДУПРЕЖДЕНИЕ
1. Выберите чистую площадку для заправки.
2. Отойдите по меньшей мере на 3 м от точки заправки перед
пуском двигателя.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
15
3. Остановите двигатель перед дозаправкой агрегата. К этому
времени убедитесь в том, что смесь бензина достаточно
перемешана в емкости.
• ДЛЯ ОБЕСПЕЧЕНИЯ ДОЛГОВЕЧНОСТИ ДВИГАТЕЛЯ
ИЗБЕГАЙТЕ:
1. ТОПЛИВО БЕЗ МАСЛА (ТОЛЬКО БЕНЗИН) – это быстро
вызовет серьезное повреждение внутренних деталей
двигателя.
2. ГАЗОХОЛ – может вызвать повреждение резиновых и/или
пластиковых деталей и нарушение смазывания двигателя.
3. МАСЛО ДЛЯ ИСПОЛЬЗОВАНИЯ В ЧЕТЫРЕХТАКТНОМ
ДВИГАТЕЛЕ – может вызвать засорение свечи зажигания,
блокирование выхлопного отверстия или застревание
поршневого кольца.
4. Смешанные топлива, которые оставались
неиспользованными на период одного месяца или более
могут забить карбюратор и привести к неправильной работе
двигателя.
5. В случае хранения продукта долгое время почистите
топливный бак после его опустошения. Затем задействуйте
двигатель и опустошите карбюратор топливной смеси.
6. В случае выбрасывания использованных емкостей
смешанного масла делайте это только в установленном для
этого месте.
Примечание: Касательно гарантии качества внимательно
прочитайте описание в разделе «Ограниченная гарантия». Более
того, нормальный износ и изменение в продукте без
функционального влияния не покрываются этой гарантией.
Также будьте внимательны, если не соблюдаются условия
использования, данные в технологической инструкции, т.е.
смешанный бензин и т.д. последствия могут быть не покрыты
гарантией.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
топливо
масло
кнопка дроссельной
рычаг заслонки
16
• МАСЛО ДЛЯ ЦЕПИ
Используйте моторное масло SAE # 10W-30 круглый год или
SAE #30~#40 летом и SAE #20 зимой.
Примечание: не используйте отработанное или восстановленное
масло, которое может вызвать повреждение масляного насоса
Управление двигателем
• ПУСК ДВИГАТЕЛЯ
1. Заполните топливный бак и масляный бак цепи
соответственно и надежно затяните крышки.
2. Установите переключатель в положение «|».
кнопка вкл/выкл
блокировка газа
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
3. Вытащите головку рычага воздушной заслонки в положение
Примечание: при запуске немедленно после остановки
двигателя установите головку воздушной заслонки в положение
первой фазы (воздушная заслонка открыта, а сектор газа в
начальном положении).
заслонки
закрытой фазы. Воздушная заслонка закроется, и сектор газа
тогда будет установлен в начальное положение.
17
Примечание: как только рычаг воздушной заслонки был
вытащен, он не вернется в исходное положение, даже если вы
нажмете на него пальцем! Если вы хотите вернуть его в рабочее
положение, Нажмите на рычаг газа.
4. Надежно удерживая пилу на земле, сильно дерните шнур
стартера.
Не запускайте двигатель, когда бензопила висит на одной руке.
Пильная цепь может задеть вас. Это очень опасно.
5. Когда произошла вспышка, сначала нажмите на рычаг газа и
тем самым приведите воздушную заслонку в положение
первой фазы, а затем снова дерните стартер, чтобы запустить
двигатель.
6. Позвольте двигателю разогреться со слегка нажатом газе.
Остерегайтесь пильной цепи, так как она начнет вращаться
после пуска двигателя.
• ПРОВЕРКА ПОДАЧИ МАСЛА
После запуска двигателя пустите цепь на средней скорости и
убедитесь, разбрасывается ли масло цепи как показано на
рисунке.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
L игла
регулировочный
18
• НАСТРОЙКА КАРБЮРАТОРА
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
винт
Карбюратор вашего агрегата был настроен фабрично, но может
потребовать точной настройки в связи с изменением рабочих
условий.
Перед настройкой карбюратора убедитесь, что имеющиеся
воздушный / топливный фильтры чисты и топливо правильно
смешивается.
При настройке выполните следующие шаги:
Примечание: убедитесь в том, что карбюратор настраивается
при прикрепленных к шине и цепи.
1. Остановите двигатель и ввинтите и иглу H, и иглу L до тех
пор, пока они не остановятся. Никогда не вставляйте их с
усилием. Затем переместите их назад на начальное
количество поворотов, как показано ниже.
Игла Н: ¾ ± 3/8
Игла L: 1 ½ ± ¼
2. Запустите двигатель и позвольте ему разогреться при
половинном газе.
3. Медленно поверните иглу L по часовой стрелке, чтобы
найти положение, в котором скорость при холостом режиме
19
максимальна, затем установите иглу на четверть (¼) оборота
против часовой стрелки.
4. Поверните винт регулировки оборотов холостого хода (Т)
против часовой стрелки, так чтобы пильная цепь не
поворачивалась. Если скорость при холостом режиме
слишком мала, поверните винт по часовой стрелке.
5. Сделайте пробный проход и настройте иглу Н для
наилучшей мощности резания, а не максимальной скорости.
• ЦЕПНОЙ ТОРМОЗ
Эта машина оснащена автоматическим тормозом для остановки
вращения пильной цепи при возникновении отдачи во время
распиливания. Тормоз автоматически управляется силой
инерции, которая действует на вес, установленный внутри
переднего механизма защиты.
Этим тормозом также можно управлять вручную, если передний
механизм защиты повернут вниз к пильной шине.
Для освобождения тормоза, дерните передний механизм защиты
вверх к передней ручке, пока не будет слышен щелчок.
Распиливание
• Перед началом работы прочтите раздел «Для безопасной
работы». Рекомендуется сначала тренироваться в распиливании
легких бревен. Это также помогает вам привыкнуть к вашему
агрегату.
• Всегда следуйте правилам техники безопасности. Бензопила
должна использоваться только для распиливания древесины.
Запрещается распиливать другие типы материалов.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
Вибрация и отдача различаются у разных материалов, и
требования техники безопасности не будут соблюдены. Не
используйте бензопилу как рычаг для поднятия, перемещения
или раскалывания предметов. Не крепите ее на фиксированных
20
основаниях. Запрещается прицеплять к механизму отбора
мощности инструменты и приложения, которые не определены
производителем.
• Нет необходимости принудительно вгонять пилу в распил.
Применяйте только легкое давление при работе двигателя с
максимальной скоростью.
•Когда пильная цепь застревает в распиле, не пытайтесь
выдернуть ее силой, а используйте клин или рычаг для того,
чтобы освободить.
• ЗАЩИТА ОТ ОТДАЧИ
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
• Пила оснащена цепным тормозом, который при правильной
работе останавливает цепь в случае отдачи. Вы должны
проверить работу цепного тормоза перед каждым
использованием посредством пуска пилы на полном газе 1 -2
сек и толканием переднего механизма защиты вперед. Цепь
должна остановиться немедленно при работе двигателя с
полной скоростью. Если цепь останавливается медленно или не
останавливается, замените ленту тормоза и барабан сцепления
перед использованием.
• Чрезвычайно важно проверять цепной тормоз на правильность
работы перед каждым использованием и на остроту цепи для
21
того, чтобы поддерживать уровень безопасности этой пилы.
Удаление защитных устройств, неправильное техобслуживание
или неправильная замена шины или цепи могут повысить риск
серьезных травм из-за отдачи.
• ВАЛКА ДЕРЕВА
2. Определите направление валки с учетом ветра, наклона
дерева, расположения тяжелых ветвей, легкости выполнения
задачи после валки и других факторов.
3. Во время расчистки области вокруг дерева подготовьте
хорошую опору для ног и путь отступления.
4. Сделайте надпил на одну треть вглубь дерева со стороны
валки.
5. Сделайте валочный надпил с противоположной стороны от
предыдущего надпила и на уровне чуть более высоком, чем
нижняя часть надпила.
Когда вы валите дерево, убедитесь в том, что предупредили
находящихся рядом работников об опасности.
Распиловка и обрезка сучьев
• Всегда обеспечивайте опору для ног. Не стойте на бревне.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
22
• Будьте бдительны и остерегайтесь перекатывания бревна.
Особенно при работе на склоне, стойте на ведущей наверх
стороне.
• Следуйте инструкциям в разделе «Для безопасной работы» для
избегания отдачи пилы.
Перед началом работы проверьте направление изгибающей
силы внутри бревна. Всегда заканчивайте распиливание со
стороны, противоположной направлению изгиба во избежание
зажатия шины в распиле.
6. Техническое обслуживание оборудования
Перед чисткой, осмотром или ремонтом агрегата убедитесь, что
двигатель остановлен и остыл. Отсоедините свечу зажигания
для предотвращения случайного пуска.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
• ТЕХОБСЛУЖИВАНИЕ ПОСЛЕ КАЖДОГО ИСПОЛЬЗОВАНИЯ
Воздушный фильтр
Пыль на поверхности очистителя может быть удалена посредством
легкого постукивания угла очистителя о твердую поверхность. Для
счистки грязи в ячейках разделите очиститель на половинки и
почистите щеткой при помощи бензина. При использовании
сжатого воздуха продуйте изнутри.
Для соединения половинок очистителя нажмите на ободок, пока он
не щелкнет.
Примечание: при установке главного фильтра убедитесь, что
бороздки на краю фильтра верно подогнаны к выступам на крышке
цилиндра.
Масляный порт
Разберите пильную шину и проверьте масляный порт на засоры.
масляный порт
масляный порт
цепное колесо
порт подачи масла
23
Пильная шина
Когда пильная шина разобрана, удалите опилки в бороздке шины и
масляном порте.
Смажьте носовое цепное колесо из порта подачи на конце шины.
Другое
Проверьте на предмет утечки топлива и ослабленных креплений и
повреждений главных деталей, особенно соединения рукояток и
монтаж пильной шины. Если найдены какие-либо дефекты,
убедитесь, что они устранены перед следующим пуском.
Техническое обслуживание пильной цепи и пильной шины
• Пильная цепь
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
Для ровной и безопасной работы очень важно содержать резцы острыми.
Резцы должны быть наточены, когда:
• Опилки становятся порошкообразными
• Требуется дополнительное усилие для распиливания
• Распил идет неровный
• Увеличивается вибрация
• Увеличивается потребление топлива
Стандарты настройки резцов:
24
Обязательно надевайте защитные перчатки
Перед заточкой напильником:
• Убедитесь, что пильная цепь надежно закреплена
• Убедитесь, что двигатель остановлен
• Используйте круглый напильник подходящего размера для цепи
Поместите напильник на резец и толкайте прямо вперед.
Соблюдайте положение напильника как на рисунке.
После заточки каждого резца проверьте глубину и заточите до
правильного уровня.
Убедитесь в том, что закругляете передний край для снижения
возможности отдачи или поломки скобы траверсы.
Убедитесь в том, что у каждого резца та же длина и углы краев, как
указано на рисунке.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
соответствие резцов
Заточка зуба
Высота зуба
длинна зуба
пилящий угол
боковой угол
верхний отрезной угол
25
• Пильная шина
• Переворачивайте шину время от времени для предотвращения
частичного износа.
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
• Направляющая шины должна всегда быть прямоугольной.
Проверяйте на наличие ее износа. Проверяйте шину и внешнюю
сторону резца с линейкой. Если между ними есть зазор,
направляющая нормальна. В ином случае она изношена. Такую
шину нужно корректировать или заменять.
или нестандартную смесь
топливо
Проверьте на переполнение
Проверьте искровое
Замените на новую свечу
26
направляющая
есть зазор
нет зазора
Руководство по выявлению неисправностей
Случай 1. Неполадки при старте
Убедитесь, что система по предотвращению обледенения не
работает
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
Проверьте топливо на воду
Замените на правильное
двигателя
Удалите и высушите свечу
зажигания. Затем снова
дерните стартер без
воздушной заслонки
зажигание
Проверьте воздушный и
Почистите
Перенастройте иглы скорости
Почистите
Замените
Проверьте масло на
Проверьте прохождение
27
Случай 2. Нехватка мощности/ плохое ускорение/ грубый
холостой режим
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
Проверьте топливо на воду
или нестандартную смесь
Замените на правильное
топливо
топливный фильтры на
забивание
Проверьте карбюратор на
неправельную настройку
Случай 3. Масло не выходит
отклонение от стандартного
качества
масла и порта на предмет
забивания
Если вам кажется, что агрегату требуется дальнейший сервис,
пожалуйста, проконсультируйтесь с авторизованным центром
сервиса в вашем регионе.
Наименование
Производитель
Модель
Шина
OREGON
160SDEA041
Цепь
OREGON
91VG057X или
91P057X
Свеча зажигания
NGK
BPM7A
CHAMPION
CJ7Y
Карбюратор
WALBRO
WT-840A
Наименование
Производитель
Модель
Шина
OREGON
188PXBK095
Цепь
OREGON
21BPX072X
Свеча зажигания
NGK
BPM7A
CHAMPION
CJ7Y
Карбюратор
WALBRO
WT-846A
28
Работа бензопилы будет значительно продлена при
своевременной замене рекомендованных сменных аксессуаров:
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
Для GC9937B
Для GC9945B, GC9952B
7. Срок службы.
При соблюдении требований указанных в данной инструкции и
в гарантийном талоне, срок службы товара составляет 3 года.
8. Гарантийное обязательство.
На бензоинструменты распространяется гарантия, согласно
сроку, указанному в гарантийном талоне.
Вы можете ознакомиться с правилами гарантийного
обслуживания в гарантийном талоне, прилагаемом к
инструкции по эксплуатации.
9. Документы, подтверждающие качество продукции.
Бензопила имеет Сертификат соответствия.
Сертификация проводилась на соответствие данного
инструмента требованиям нормативных документов:
29
1. ГОСТ Р 50634-93 «Пилы бензомоторные цепные.
Определение равновесия».
2. ГОСТ 13568-75 «Цепи приводные роликовые и втулочные.
Общие технические условия ».
3. ГОСТ 5802-86 «Растворы строительные. Методы
испытаний».
4. ГОСТ 16588 «Пилопродукция и деревянные детали. Методы
определения влажности»
5. Знаки безопасности по ГОСТ 12.4.026-01.
6. ГОСТ Р 51313-99 «Бензины автомобильные. Общие
технические требования».
Инструкция по эксплуатации и техобслуживанию. Бензопила стр.
www.sturm-msk.ru
Loading...
