Modell/Model/Модель: AG9011,AG9015, AG9515B,
AG9 5 1 5 N , AG 9515, AG9515D,AG9012, AG9012E,
AG9012S, AG9012L, AG9012V, AG90111, AG9012H,
AG9018, AG9023R, AG9023, AG9023S, AG902 3H,
AG9112P, AG9112T,AG9123P, AG90181, AG923HH,
AG90231 AG9511,AG9512,AG9512D,AG9512H,
AG9512L,AG9512V
DE Gebrauchsanweisung
Winkelschleifermaschine
GB Operating/Safety Instructions
Angle Grinder
RU Инструкция по эксплуатации и техническому
обслуживанию
Углошлифовальной машины
2009-08-21
машины стр. 2
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
Уважаемый покупатель!
Компания
приобретение угошлифовальной машины.
Данный электроинструмент фирмы
электроинструмента.
выражает Вам свою глубочайшую признательность за
относится к бытовому классу
Внимание!
Бытовая серия электроинструмента: После непрерывной
работы в течение 15-20 минут необходимо выключить
электроинструмент, возобновить работу можно через 5
минут! Не перегружайте мотор электроинструмента. Время
работы не более 20 часов в неделю
Запрещается работать углошлифовальными машинами
бытовой серии по камню, плитке
Профессиональная серия: время работы в неделю 45
часов.
Разрешается работать по камню, плитке
Смотрите строку тип (серия) инструмента таблицу с
техническими характеристиками для определения серии
инструмента
Изделия под торговой маркой
улуч шаются.
Поэтому технические характеристики и дизайн могут меняться без
предварительного уведомления. Приносим Вам наши глубочайшие извинения за
возможные причиненные этим неудобства.
Внимательно изучите данную инструкцию по эксплуатации и техническому
обслуживанию. Храните её в защищенном месте.
Общие Правил а Безопасности при Работе с
Электроинструментом
постоянно усовершенствуются и
Внимание! Электроинструменты является оборудованием повышенной
опасности. Пользуясь электроинструментом, чтобы не подвергаться
машины стр. 3
опасности поражения током, травмы или возникновения пожара, следует
СТРОГО соблюдать следующие основные правила техники безопасности.
Прочитайте и запомните эти указания до того, как приступите к работе с
электроинструментом. Храните указания по технике безопасности в надёжном
месте.
СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ
Рабочее Место
Содержите рабочее место чистым и хорошо освещенным.
Загроможденные плохо освещенные рабочие места являются причиной травматизма.
Не используйте электроинструменты во взрывоопасных помещениях, таких где
присутствуют огнеопасные жидкости, газы, или пыль. Электроинструменты
создают искры, которые могут привести к возгоранию пыль или пара.
Держите детей, и п ос етителей н а безо пас ном расстоянии от работающих
электроинструментов.
Не отвлекайтесь – это может вызвать потерю контроля при работе и стать причиной
травмы.
Элек тробезопасность
Перед включением проверьте соответствует ли напряжение питания Вашего
электроинструмента сетевому напряжению; проверьте исправность кабеля, штепселя и
розетки, в случае неисправности этих частей дальнейшая эксплуатация запрещается.
Электроинструменты с двойной изоляцией не требуют подключения через
розетку с третьим заземленным проводом. Для электроинструментов без
двойной изоляции подключение через розетку с заземленным проводом
обязательно
Избегайте контакта тела с заземл енн ы ми пов ерх но стями типа труб, радиаторов ,
печей и холодильников. Риск удара током резко возрастает, если ваше тело
соприкасается с заземленным объектом. Если использование электроинструмента во
влажных местах неизбежно, ток к электроинструменту должен подаваться через
специальное устройство-прерыватель отключающее электроинструмент при утечке.
Резиновые перчатки электрика и специальная обувь далее увеличат вашу личную
безопасность.
Не по дв ерг айте электроинс трумен ты в оздей ств ию дождя или в лажны м
условиям. Вода, попавшая в электроинструмент значительно увеличивает риск удара
током.
Аккуратно обращайтесь электрошнуром. Никогда не используйте шнур, чтобы
нес ти электр ои нс трументы ил и тян уть штеп сел ь из розетки. Держите шнур вдали
от высокой температуры, масляных жидкостей, острых граней или движущихся
час тей. Замените поврежденны е шнуры н емед лен но. Поврежденные шнуры
увеличивают риск удара током.
При действии электроинструмента вне помещений, используйте
электр оудлинител и специаль но предназначенны е д ля пр им енен ия вне
по мещен ия.
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
машины стр. 4
Личн ая Безоп асно сть
Будь те вни матель ны , п остоянн о след ите за тем что вы д елаете, и используй те
здравый смысл при работе с электроинструментом. Не используйте
электро инстр умент в то время как Вы утомлены или находитесь под
возд ейс твием лек арс тв ил и с ред ств замедляю щих реакцию , а также алкоголя или
нарко тич еск их веществ. Это может привести к серьезной травме.
Носите соответствующую одежду. Слишком свободная одежда, драгоценности
или длинные распущенные волосы могут попасть в движущиеся части
работающего электроинструмента. Держите ваши волосы, одежду, и перчатки
далеко от двигающихся частей. Руки должны быть сухими, чистыми и свободными от
следов маслянистых веществ.
Избегите в незапно го в клю чения. Убедитесь , ч то клав иша включения/в ы к лю чения
находится в положении «выключено» («OFF») до в кл ю чения электроинстр умента
в розетку. Запрещается перенос электроинструментов на вашем пальце помещенном
на клавише включения/выключения.
Удалите р егулирово чн ы е и/или установ оч ны е клю чи перед вклю чением
электр ои нс трумен та. Оставленный ключ, попав в движущиеся части
электроинструмента, может привести к поломке электроинструмента или серьезной
травме.
Держите надежно равнов еси е. Использ уйте хорошую опору и в сег да держи те
надежно бал анс тела. Надлежащая опора и баланс позволяют обеспечить надежный
контроль над электроинструментом в неожиданных ситуациях.
Испол ьзуй те о борудование обеспечивающее Вашу безоп аснос ть . Всегда носите
защи тны е о чк и. Респиратор, нескользящие безопасные ботинки, каска, или наушники
должны использоваться для соответствующих условий.
Исп оль зов ание Элек троинструмента и Об служивани е
Используйте зажимы, струбцины, тиски или другой способ надежного крепления
обрабаты ваемой д етали. Удержание детали рукой или телом ненадежно и может
привести к потере контроля и к поломке инструмента или травмам.
Не перегружайте электроинструмент. Используйте электроинструмент
соотв етс тв ую щи й вашей р або те. Правильно подобранный электроинструмент
позволяет более качественно выполнить работу и обеспечивает большую
безопасность.
Не исполь зуйте э лек троинструмент, есл и н е работает кл авиша
«включ ени я/в ы клю чения » («ON/OFF»). Любой электроинструмент, в котором
неисправна клавиша включения/выключения, представляет ПОВЫШЕННУЮ опасность
и должен быть отремонтирован до начала работы.
Отсоедините штепсель от источника электропитания перед проведением любы х
регулировок, замены аксессуаров или принадлежностей, или при хранении
электр ои нс трумен та. Такие профилактические меры по обеспечению безопасности
уменьшают риск случайного включения электроинструмента.
Хран ите эл ектроинстр ументы в не досягаем ости детей и других л юдей не
имеющих навыков работы с электроинструментом. Электроинструменты опасны в
руках пользователей не имеющих навыков.
Вовремя проводите необходимое обслуживание электроинструментов. Должным
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
машины стр. 5
образом обслуженные электроинструменты, с острыми лезвиями позволяют более
легко и качественно выполнять работу и повышают безопасность. Любое изменение или
модификация запрещается, так как это может привести к поломке электроинструмента
и/или травмам.
Регуляр но пр ов еряйте р егулировк и инструмента, а также на о тсутствие
деформаций рабочи х частей, пол омки ч астей, а также состояния
электроинструмента, которые могут влиять на неправ ил ь ную работу
электр ои нс трумен та. Если есть повреждения, отремонтируйте электроинструмент
перед началом работ. Много несчастных случаев вызваны плохо обслуженными
электроинструментом. Составьте график периодического сервисного обслуживания
вашего электроинструмента.
Используйте только принадлежности, которые рекомендуются изготовителем для
вашей модели. Принадлежности, которые могут подходить для одного
электроинструмента, могут стать опасными когда используется на другом
электроинструменте.
Обслуживание
Обслуживание электроинструмента должно быть выполнено только
квалифицированным персоналом уполномоченных сервисных центров .
Обслуживание, выполненное неквалифицированным персоналом может стать причиной
поломки инструмента и травм. Например: внутренние провода могут быть неправильно
уложены и быть зажатыми, или пружины возврата в защитных кожухах неправильно
установлена.
При обслуживании электроинструмента, используйте только рекомендованные
см енные расходные части, нас адк и, аксес суары . Использование не
рекомендованных расходных частей, насадок и аксессуаров может привести к поломке
электроинструмента или травмам. Использование некоторых средств для чистки как
бензин, аммиак, и т.д. приводят к повреждению пластмассовые части.
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
Прав ила Безоп асности при работе с углошлифовальными
машинами
Используйте шумогасящие наушники при использовании электроинструмента в
течение длительной р аботы . Длительное подвергание шуму высокой интенсивности
может стать причиной потери слуха.
Всегда используйте дополнительную ручку для максимального контроля над
возможной отдачей от электроинструмента.
Всегда носите защитные очки при использовании этого электроинструмента.
Используйте респиратор для работы, при которой образуется пыль.
Ник огда не оставьте клавишу в клю чен ия/выключени я зафиксирован но й в
положении «ON»(«Вкл ючено»). Перед включением убедитесь, что клавиша
включения/выключения находится в положении «OFF»("Выключено"). Случайные
запуски могут стать причиной травмы.
машины стр. 6
Расп ол агай тесь в о время рабо ты так , чтобы не бы ть зажаты м межд у
инструментом или вспомогательной ручкой и стенами или столбами. Если
заклинит диск это приведет к отдачи от электроинструмента и может стать причиной
травмы.
Убедитесь, что максимальная скорость вращения, указанная на шлифовальном или
отрезном диске соответствует максимальной скорости, указанной на угловой
шлифовальной машине;
Убедитесь, что диаметр и посадочное отверстие шлифовального или отрезного диска
соответствует требованиям угловой шлифовальной машины.
Убедитесь, что шлифовальный или отрезной диск правильно установлен и закреплен.
Не используйте угловые шлифовальные машины для шлифования и разрезки
заготовок, ширина которых превышает максимальную шлифовальную или отрезную
глубину шлифовальных и отрезных дисков
Не используйте шлифовальные круги для удаления заусенцев.
Не допускайте прикосновения шпинделя к шлифовальной поверхности.
Перед началом работы проверьте шлифовальный или отрезной диск на наличие
поломок, трещин и изломов.
Перед началом работы включите угловую шлифовальную машину на 30 секунд без
нагрузки. При обнаружении чрезмерной вибрации или иных неполадок немедленно
выключите изделие; Обраритесь в сервис для устранения неисправности
Убедитесь, что поблизости нет легковоспламеняющихся веществ. Избегайте попадания
искр на такие материалы и жидкости.
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
Угловые шлифовальные машины применяются только для резания и шлифования
металлических изделий. Запрещается работать с каменными заготовками и
керамической плиткой, а также использовать для влажного шлифования!
(Данное замечание не относится к профессиональному инструменту).
Область применения
машины стр. 7
Тип (Серия)
бытовой
бытовой
бытовой
бытовой
бытовой
Напряжение/
230В~ 50 Гц
230В~ 50 Гц
230В~ 50 Гц
230В~ 50 Гц
230В~ 50 Гц
хода
об/мин
Мягкий старт
Нет
Есть
Есть
Нет
Нет
Диаметр диска
115 мм
150 мм
150 мм
125 мм
125 мм
мел
мощность
Тип(Серия)
бытовой
бытовой
бытовой
бытовой
бытовой
Напряжение/
230В~ 50 Гц
230В~ 50 Гц
230В~ 50 Гц
Как AG9023R, и
230В~ 50 Гц
мощность
хода
Мягкий старт
Есть
Есть
Есть
Есть
Диаметр диска
180 мм
230 мм
230 мм
230 мм
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
Технические характеристики моделей.
Модели
инстр умен та
Частота
Номинальная
мощность
Скорость холостого
Вес 1,6 кг 3,5 кг 3,0 кг 2,3 кг 2,2 кг
Модели
Тип (Серия)
инстр умен та
Напряжение/
Частота
Номинальная
Скорость холостого
хода
Диаметр диска 125 мм 125 мм 125 мм 125 мм
Вес 2.55 кг 2,55 кг 2,5 кг 2 кг
Модели
Как AG9012E, и
дополнительно
кейс, один
алмазный, один
отрезной, один
шлифовальный
диски, защитные
очки,
маркировочный
AG9015 AG9515N
650 Вт 1400 Вт 1400 Вт 920 Вт 1100 Вт
11000 об/мин 8000 об/мин 9000 об/мин 11000 об/мин 3000-11000
AG9012S
бытовой бытовой бытовой бытовой бытовой
AG9018
AG9012L AG9012V
230В~ 50 Гц 230В~ 50 Гц 230В~ 50 Гц 230В~ 50 Гц
1200 Вт 1200 Вт 1100 Вт 1100 Вт
11000 Об/мин
AG9023R
AG9515
3500-11000
Об/мин
AG9023
11000 об/мин 11000 об/мин
AG9012
AG90111
AG9023S
AG9012E
AG9012H
AG9023H
инстр умен та
Частота
Номинальная
Скорость холостого
дополнительно
кейс, один
1900 Вт 2100 Вт 2100 Вт 2600 Вт
6000 об/мин 6000 об/мин 6000 об/мин 6000 об/мин
отрезной, один
шлифовальный
диски, защитные
очки,
маркировочный
мел
машины стр. 8
Вес
5,2 кг
4,5 кг
5,5 кг
6,5 кг
6,0 кг
Тип(Серия)
бытов ой
бытовой
бытовой
бытовой
бытовой
мощность
Скорость холостого
6000 об/мин
11000 об/мин
8000 об/мин
6000 об/мин
6000 об/мин
Модели
AG9511
AG9512
AG9512H
AG9512D
AG9512L
Тип инструмента
бытовой
бытовой
бытовой
бытовой
бытовой
Напряжение/Частот
230В~ 50 Гц
230В~ 50 Гц
230В~ 50 Гц
230В~50 Гц
230В~50 Гц
Мягкий старт
Нет
Нет
Нет
Нет
Нет
Тип инструмента
бытовой
бытовой
Напряжение/ Частота
230В~ 50 Гц
230В~ 50 Гц
Номинальная мощность
1200 Вт
1600 Вт
Скорость холостого хода
5000-11000
об/мин
8000 об/мин
Мягкий старт
Нет
Нет
Диаметр диска
125мм
150мм
Вес
2,52 кг
3,81 кг
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
Модели
инстр умен та
Напряжение/
Частота
Номинальная
хода
Мягкий старт Есть Есть Есть Есть Есть
Диаметр диска 180 мм 115 мм 150 мм 230 мм 230 мм
Вес 4,5 кг 2,0 кг 3,7 кг 5,4 кг 5 кг
а
Номинальная
мощность
Скорость холостого
хода
AG90181
230В~ 50 Гц 230В~ 50 Гц 230В~ 50 Гц 230В~ 50 Гц 230В~ 50 Гц
2100 Вт 650 Вт 1400 Вт 2400 Вт 2100 Вт
AG9011
AG9515B
AG923HH
630 Вт 750 Вт 910 Вт 1200 Вт 910 Вт
11000 об/мин 11000 об/мин 11000 об/мин 11000 об/мин 11000 об/мин
AG90231
Диаметр диска 115 мм 125 мм 125 мм 125 мм 125 мм Вес 1,5 кг 2.2 кг 2.2 кг 2,52 кг 2.1 кг
Модели AG9512V AG9515D
машины стр. 9
Комплектность поставки
• Угловая шлифовальная машина
• Боковая рукоятка
• Защитный кожух
• Дополнительный комплект щеток
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
• Инструкция по эксплуатации и техническому обслуживанию.
Краткое описание
1. Выключатель «Вкл./Выкл»
2. Щеткодержатель
3. Защитный кожух
4. Боковая рукоятка
5. Шлифовальный диск
6. Кнопка блокировки шпинделя
Устанавливайте только подходящие шлифовальные и отрезные диски.
Устанавливайте только армированные шлифовальные круги.
Шлифовальный или отрезной круг не должен касаться защитного кожуха.
Правила установки отрезных или шлифовальных дисков
Установка защитного кожуха:
• Установите защитный кожух (1)
на шпиндель (5);
• Установите широкую шайбу (2)
на шпиндель (5);
• Установите винты (3) в
специальные отверстия (4);
• Слегка затяните винты (3);
• Отрегулируйте положение
защитного кожуха, как указано
на рисунке;
• Полностью затяните винты (3);
• Установите внутренний и
внешний фланцы.
машины стр. 10
Установка и замена шлифовальных и отрезных дисков:
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
• Нажмите на кнопку блокировки шпинделя и поверните шпиндель так, чтобы он
попал в специальное отверстие. В процессе обязательно удерживайте кнопку
блокировки шпинделя нажатой.

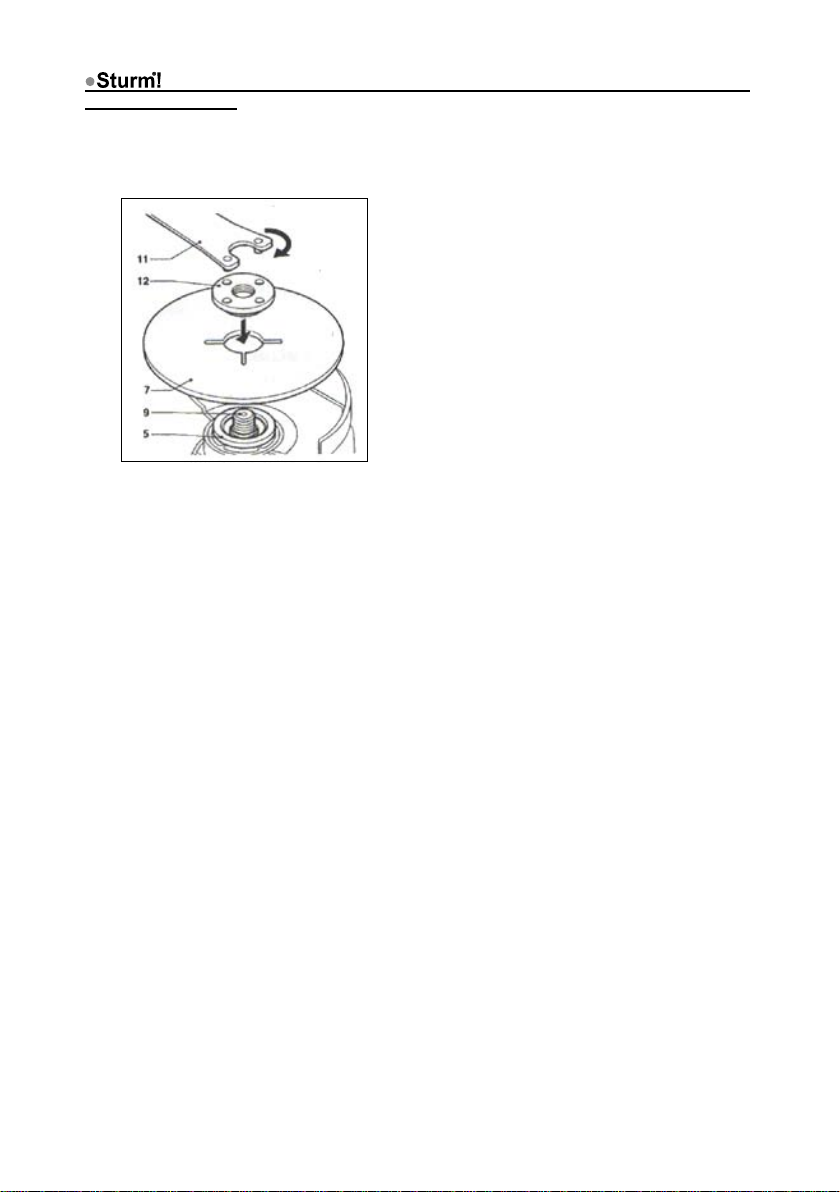

• При помощи специального ключа (11) снимите внешний фланец (12) со
шпинделя.
• Установите шлифовальный или отрезной диск (7) на внутренний фланец (5).
• Установите внешний фланец (12) на шлифовальный или отрезной диск (7)
• Затяните внешний фланец при помощи специального ключа (11)
• Перестаньте нажимать на кнопку блокировки шпинделя.
• Слегка поверните шпиндель (5), пока он не выйдет из специального паза! В
противном случая при включении Вы повредите корпус редуктора!
Установка боковой ручки:
Боковую рукоятку можно установить как для управления справа, так и слева.
Для управления слева установите боковую рукоятку на правой стороне редуктора.
Для управления справа установите боковую рукоятку на левой стороне редуктора.
Использование
Запрещается класть углошлифовальную машину на заготовку, т.к. шлифовальный
круг может повредить заготовку.
• Четко зафиксируйте заготовку перед началом шлифования;
• Крепко держа машину, прижмите её к заготовке под углом 15 градусов;
• Равномерно и плавно перемещайте шлифовальный или отрезной диск
поперек заготовки;
• Запрещается использовать изношенные или поломанные шлифовальные или
отрезные диски;
• Выключайте изделие перед тем, как отключить его от сети электропитания.
Включение и выключение:
• Нажмите на кнопку выключателя «Вкл./Выкл.»;
машины стр. 11
Инструкция по эксплуатации и тех обслуживанию. Углошлифовальные
• Чтобы включить угловую шлифовальную машину, нажмите на кнопку
Запрещается хранить угловые шлифовальные машины в пыльных помещениях, т.к.
частички пыли могут попасть внутрь изделия.
блокировки от непроизвольного пуска.
Правила эксплуатации и срок службы
Данное изделие разрешается эксплуатировать на протяжении НЕ БОЛЕЕ 15 минут,
затем его необходимо выключить на 5 минут.
Еженедельно рекомендуется работать с изделием на протяжении НЕ БОЛЕЕ 20 часов в
неделю.
Профессиональная серия: время работы в неделю 45 часов.
При соблюдении вышеуказанных рекомендаций срок эксплуатации составляет 4 года с
момента покупки.
Техническое обслуживание
Вы приобрели долговечную и надёжную электрическую угловую шлифовальную
машину.
Правильное использование и постоянное техническое обслуживание продлевают срок
службы изделия.
Регулярно очищайте вентиляционные отверстия на корпусе электрической угловой
шлифовальной машины от грязи и пыли.
Регулярно протирайте корпусные детали мягкой х/б тряпкой.
Запрещается использовать различные виды растворителей для очистки корпусных
деталей угловой шлифовальной машины.
Гарантийны е обязательства
На электрические инструменты распространяется согласно сроку указанному
в гарантийном талоне.
Вы можете ознакомиться с правилами гарантийного обслуживания в гарантийном
талоне.
Срок службы товара
При соблюдении требований указанных данной инструкции и в гарантийном талоне,
срок службы товара составляет 4 года
www.sturm-msk.ru
Loading...
