STUDIO DUE MINICITY 150 User Manual

S

h

u

t

t

e

r

Safety informations

Informazioni di sicurezza................................................................................................................... page 1

Technical features

Caratteristiche tecniche .................................................................................................................... page 3

Before using

Prima dell'uso .................................................................................................................................... page 4

Lamp installation, replacement and setting

Installazione, sostituzione e regolazione lampada........................................................................... page 5

Connection to the main power/Fuse replacement

Connessione alla rete/Sostituzione fusibili....................................................................................... page 6

DMX terminal line

Terminale di linea DMX..................................................................................................................... page 7

DMX signal connection/DMX listing

Connessione segnale DMX/Lista valori DMX .................................................................................. page 8

Setup

Settaggio............................................................................................................................................ page 9

Appendix "B"

Appendice "B".................................................................................................................................... page 10

Spare parts

Parti di ricambio.................................................................................................................................page 11

Technical drawings

Disegni tecnici ................................................................................................................................... page 12

Electric diagrams

Schemi elettrici ................................................................................................................................. page 13

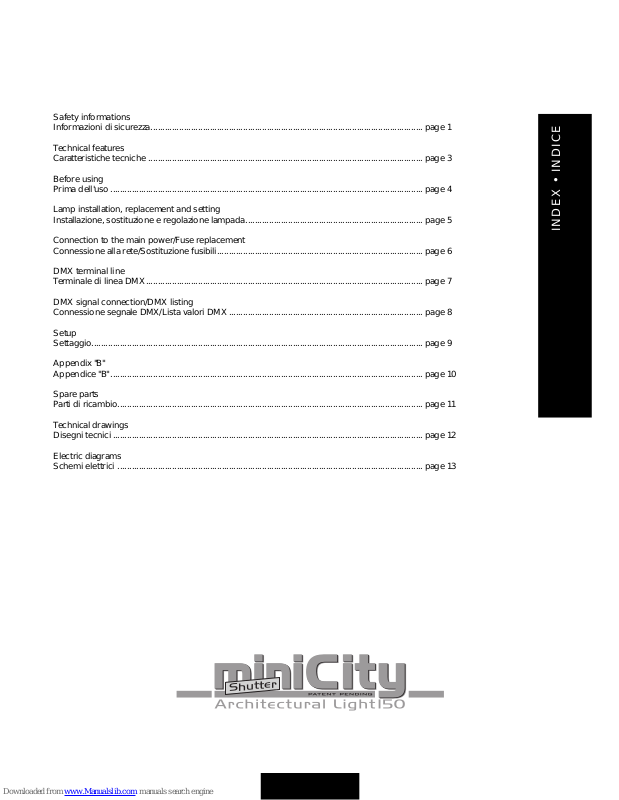

INDEX • INDICE

ita

eng

WARNING

!

INFORMAZIONI DI SICUREZZA

LEGGERE ATTENTAMENTE TUTTI GLI AVVERTIMENTI PRIMA DI COMPIERE QUALUNQUE OPE RA ZIO NE SU QUESTO

APPARECCHIO. ISTRUZIONI PER PREVENIRE LESIONI O DANNI DOVUTI AL FUOCO, ALLE SCOSSE ELETTRICHE,

AI RAGGI UL TRA VIO LET TI ED AI RISCHI MECCANICI.

•PROTEZIONE CONTRO IL FUOCO

1) Questo apparecchio è progettato per funzionare esclusivamente con la lampada:
Mastercolour 150W • CDM-T 150W/942 • CDM-SA/T 150W/942
NON USARE ASSOLUTAMENTE ALTRI TIPI DI LAMPADA!

2) Mantenere la distanza minima di 0.3 metri da pareti ed altre superfici infiammabili.

3) Mantenere la distanza minima di 1.0 metri dagli oggetti illuminati.

4) Sostituire i fusibili solo con altri dello stesso tipo e valore.

5) Non installare il faro vicino fonti di calore. Non appoggiare il cavo di connessione sul faro quando questo è caldo.

•PROTEZIONE CONTRO SCOSSE ELETTRICHE

1) Questo apparecchio necessita di messa a terra.

2) Apparecchio di Classe I. Il conduttore di protezione deve far parte del cavo di alimentazione.

3) Per la connessione all’alimentazione principale procedere come in fig.3, pagina 6.

4) Disconnettere l’alimentazione prima di sostituire la lampada o aprire l’apparecchio (personale di servizio).

•PROTEZIONE CONTRO RISCHI MECCANICI

1) Usare la catena di sicurezza supplementare quando installate il faro.

2) Rischio di esplosione con lampada calda. Non aprire l’apparecchio per 300 secondi dopo lo spegnimento.

3) La temperatura dell’apparecchio può raggiungere 90°C. Attendere circa 5 minuti prima di operare sul faro.

4) Sostituire la lampada se è danneggiata o deformata a causa del calore e comunque dopo 6000 ore di vita.

•PROTEZIONE CONTRO RISCHI DA RADIAZIONE UV

1) Non accendere l’apparecchio senza lo schermo protettivo o se le lenti o i filtri per l’ultravioletto sono danneggiate.

2) Gli schermi di protezione, le lenti, o i filtri ultravioletti, devono essere sostituiti se sono visibilmente danneggiati e se la loro
efficacia è stata ridotta, per esempio, da fessure o incisioni profonde.

3) Non guardare direttamente la lampada quando questa è accesa.

IMPORTANTE

!

SAFETY INFORMATION

READ ALL CAUTIONS AND WARNINGS PRIOR TO OPERATE THIS EQUIPMENT.

INSTRUCTION TO PREVENT INJURY OR DAMAGE DUE TO ELECTRIC SHOCK, FIRE, MECHANICAL HAZARDS AND

UV RADIATION HAZARDS.

•PROTECTION AGAINTS FIRE

1)This equipment is designed for use with the following lamps only:
Mastercolour 150W • CDM-T 150W/942 • CDM-SA/T 150W/942

DO NOT USE ANY OTHER TYPE OF LAMP!

2) Maintain minimum distance of 0.3 meter from walls or any other type flammable surfaces.

3) Maintain minimum distance of 1.0 meter to lighted objects .

4) Replace fuses only with the specified type and rating.

5) Do not install the spot close to heat sources. Do not lay the connection cable on the spot when it is warm.

•PROTECTION AGAINST ELECTRIC SHOCK

1) This equipment must be earthed.

2) Class I equipment. The power supply cord includes a protective earthing conductor as part of the cord.

3) For connection to the mains supply proceed as pict.3 page 6.

4) Disconnect power before installing the lamp or servicing (service personnel).

•PROTECTION AGAINST MECHANICAL HAZARDS

1) Use secondary safety chain when fixing this equipment.

2) Hot lamp explosion hazard. Do not open the equipment for 300 seconds after switching off.

3) Equipment surface may reach temperature up to 90°C. Allow about five minutes before handling.

4) Replace the lamp if it is damaged or thermally deformed and however after 6000 life hours.

•PROTECTION AGAINST UV RADIATION HAZARDS

1) Do not start on this equipment without lamp enclosure or if the protection screens, or ultraviolets screens are damaged.

2) The protection screens, the lenses, or the ultraviolet filters must be replaced if they are visibly damaged and their effectiveness
has been reduced, for example, by cracks or deep scratches.

3) Do not look directly at the lamp while lamp is on.

... 1 ...

INTRODUCTION

Thank you for using the MINICITY 150, our small and revolutionary architectural light (CYM) spot.
The MINICITY 150 is a CYM flood projector which as been created for static architectural purpose but, however, it is extremely
versatile and can be used also for a traditional applications.

The MINICITY 150 comes in two versions:

•Art. 9902 MINICITY 150 for Mastercolour 150W (CDM-T 150W/942 • CDM-SA/T 150W/942).

•Art. 0102 MINICITY 150 with shutter for Mastercolour 150W (CDM-T 150W/942 • CDM-SA/T 150W/942).
The input protocol is the DMX 512. To drive the MINICITY 150 we suggest to use either our controllers Control Show 512, Fancy or

the Easy Control, which can drive the MINICITY 150 in the most appropriate way.
To make the most of its possibilites and for a correct functioning of this unit in the years to come, we suggest you to read carefully
this manual before connecting or putting the spot into use. By doing so you will gain experience with its commands and connections
and you will be easily able to use it.

YOUR REFERENCE

Always remeber to give the serial number and to specify the model any time you address the seller for information or assistance.

BASIC KIT

The basic kit of the MINICITY 150 spot consists of:

• Projector

• Lamp (upon request)

• Wall fixing plate

• User’s manual

• Studio Due warranty

Controllate che l’apparecchio non abbia subìto alcun danno durante il trasporto.

Se avesse subìto dei danni o se non dovesse funzionare, rivolgetevi al vostro rivenditore. Se l’apparecchio vi è

stato spedito di ret ta men te, rivolgetevi immediatamente alla ditta di trasporto. Solo il destinatario (la persona o

ditta ricevente l’apparecchio) può re cla ma re per questo tipo di danni.

IMPORTANTE

!

Check that the spot has not been damaged during transport. If it has been damaged or it does not work, address

the seller. Whether the spot has been shipped to you directly, please contact the shipping company.

Only the consignee (person or company) can claim for these damages.

WARNING

!

INTRODUZIONE

Vi ringraziamo per l’utilizzo del MINICITY 150, il nostro piccolo e rivoluzionario faro cambiacolori (CYM) per illuminazione architet­turale.
Il MINICITY 150 è un proiettore CYM a diffusione flood che è stato ideato espressamente per l’illuminazione architetturale di tipo
fisso, tuttavia, essendo la configurazione finale estremamente versatile, può essere utilizzato anche per gli usi più tradizionali.

Il MINICITY 150 viene prodotto in due versioni:

•Art. 9902 MINICITY 150 per lampada Mastercolour 150W (CDM-T 150W/942 • CDM-SA/T 150W/942).

•Art. 0102 MINICITY 150 con oscuratore per lampada Mastercolour 150W (CDM-T 150W/942 • CDM-SA/T 150W/942).
Il protocollo di ingresso è il DMX 512. Per il pilotaggio del MINICITY 150 raccomandiamo l’utilizzazione delle nostre centraline Control

Show 512, Fancy o Easy Control che sono in grado di pilotare il MINICITY 150 in modo ottimale.
Per ottenere il meglio delle prestazioni ed un corretto funzionamento negli anni di questa unità, Vi consigliamo di leggere at ten ta ­men te questo manuale prima di collegarla e metterla in uso. In questo modo acquisirete familiarità con i suoi comandi e col le ga men ti
affinché possiate utilizzarla facilmente.

VOSTRA REFERENZA

Citate il numero del modello e di serie ogni volta che Vi rivolgete al vostro rivenditore per informazioni o assistenza.

CONFEZIONE BASE

La confezione base del proiettore MINICITY 150 contiene:

• Proiettore

• Lampada (su richiesta)

• Piastra di fissaggio a muro

• Manuale d’uso

• Garanzia Studio Due

eng

ita

... 2 ...

... 3 ...

eng

ita

CARATTERISTICHE TECNICHE

• LAMPADA
Mastercolour CDM-T 150W/942 or CDM-SA/T 150W/942)
Durata lampada: 6000 ore
Temperatura colore: 4200 K
Flusso luminoso: 14000 lumen
Indice di resa colore: 96 Ra

• SISTEMA OTTICO/COLORI
Sistema ottico di nuova concezione (patent pending)
Miscelazione di colori (CYM) completa, infinite varietà di colori e sfumature
Motori passo-passo ad alta risoluzione
Dissolvenza colori programmabile in quattro differenti velocità o in tempo reale

•OSCURATORE (solo per art. 0102)
0-100% a variazione continua (256 passi)

• CONTROLLO INGRESSO
Interfaccia standard: RS-485; ingresso foto-accoppiato
Protocollo: USITT DMX 512
Controllo in automatico: funzione auto mode master/slave (modo sincrono)

• POTENZA INGRESSO
Tensione nominale: 230 Vac • a richiesta: 208 Vac 60 Hz; 200 Vac 50 Hz
Frequenza nominale: 50 o 60 Hz
Corrente nominale: 1,1A
Potenza nominale: 250 Va

• FUSIBILI
Fusibile lampada: 3,15A/250V T (ritardati)
Fusibile elettronica: 1,6A/250V T (ritardati)

TECHNICAL FEATURES

• LAMP
Mastercolour CDM-T 150W/942 or CDM-SA/T 150W/942)
Averange lamp life: 6000 hours
Colour temperature: 4200 K
Luminous flux: 14000 lumen
Colour rendering index: 96 Ra

• OPTIC/COLOUR SYSTEM
New concept optical system (patent pending)
Full CYM color mixing, unlimited variety of colours and shades
High resolution stepper motors
Colour crossfades can be programmed at four different speeds or in real time

•DIMMER (for art. 0102 only)
0-100% continuosly variable (256 steps)

• CONTROL INPUT
Interface standard: RS-485; opto-coupled input
Protocol: USITT DMX 512
Stand-alone control: auto mode function master/slave (synchro mode)

• POWER SUPPLY
Rated voltage: 230 Vac • on request: 208 Vac 60 Hz; 200 Vac 50 Hz
Rated frequency: 50 or 60 Hz
Rated current: 1.1A
Rated power: 250 Va

• FUSES
Lamp fuse: 3.15A/250V T (time-delay)
Electronics fuse: 1.6A/250V T (time-delay)

MINICITY art. 9902

MINICITY art. 9902

®

SN

QC

230 V ; 1,1A - 50 Hz

AC

230 V;1,1A- 50 Hz

AC

Do notopen for 300 seconds afterthe switching off.

Disconnect theunit from power before replacingthe lamp or servicing

CAUTION:

Very hot lamp

• EXPLOSION HAZARD •

Ta 35°C
Tc 90°C

Ta 35°C
Tc

90°C

1m

IP 66

IP 66

LAMP MASTERCOLOUR CDM-T

150W/942 G12

LAMP MASTERCOLOURCDM-T

150W/942

G12

... 4 ...

eng

ita

PRIMA DELL’USO

Leggere attentamente le istruzioni a pagina 1 prima di installare l’apparecchio. In particolare quanto segue:
Prima di collegare l’apparecchio all’alimentazione:

1) Assicurarsi che la tensione e la frequenza di esercizio corrispondano ai valori indicati sull’etichetta (fig. 1).

2) Collegare i cavi dell’alimentazione al circuito elettronico interno e se necessario (modo sincrono) i cavi DMX (vedere pag. 6).
Il MINICITY 150 è fornito per una tensione di lavoro di 230V 50 Hz; 1,1A.
Per un’alimentazione di 100-120V è assolutamente necessario un autotrasformatore con le seguenti caratteristiche:

• Tensione d’uscita 230V.

• Corrente d’uscita 2A.

Prima di qualsiasi operazione sull’apparecchio:

a) Disconnettere l’alimentazione prima di sostituire la lampada (pag. 5) o effettuare la manutenzione (personale di servizio) .
b) Non aprire il coperchio della lampada prima di 300 secondi dopo lo spegnimento.
c) Indossare guanti ed occhiali di protezione per sostituire la lampada (pag. 5) o per lavorare all’interno del faro (personale di
servizio).
Evitare di installare l’unità in prossimità di fonti di calore. Non appoggiare il cavo di collegamento sull’apparecchio caldo.
L’unità deve inoltre distare almeno 30 cm. da pareti o altre superfici infiammabili ed almeno 1 metro dagli oggetti illuminati.
Temperatura sulle superfici esterne dell’apparecchio:

• Dopo 5 minuti di funzionamento; Tc = 75°. • Quando e’ stato raggiunto l’equilibrio termico; Tc = 90°.

pict./fig.1

L’apparecchio necessita di messa a terra; l’inosservanza di questa norma comporta
automaticamente il decadere della garanzia.
IP 66: per garantire il grado di protezione indicato, utilizzare cavi di diametro
corretto (Cavi DMX: da 3 a 6.5mm • Cavi rete elettrica: da 6 a 12mm).
Tutte le guarnizioni ed il vetro devono essere mantenute in perfetta efficienza.

IMPORTANTE

!

POWER INPUT/
INGRESSO ALIMENTAZIONE
Ø 6 - 12mm

BEFORE USING

Read all cautions and warnings to page 1 prior to install this equipment. Particularly, read the following:
Before connecting the equipment to the power system:

1) Make sure that the mains voltage and frequency correspond to rated values shown on the label (pict. 1).

2) Connect the mains power cable to the electronic boards inside and if necessary (synchro-mode) the DMX cable (see page 6).
The MINICITY 150 is made for a mains voltage 230V 50 Hz; 1,1A
For a power supply of 100V-120V it is necessary to use one auto transformer with the following features:

• Output voltage 230V.

• Output current 2A.

Before any operation on the fixture

a) Disconnect power before lamp’s replacement (page 5) or servicing (service personnel).
b) Do not open the lamp cover for 300 seconds after switching off.
c) Wear gloves and goggles to re-lamping (page 5) or to work inside the unit (service personnel).
Do not install the spot close to heat sources. Do not lay the connection cable on the spot when it is warm.
The unit must be positioned at least 30 cm. from walls or other flammable surfaces and minimum 1.0 meter to lighted objects.
External surfaces temperature:

• After 5 minutes work; Tc=75°C. • Once the thermic balance has been obtained; Tc=90°C.

The equipment must be earthed.
If this rule is not followed, the warranty will be void.
IP 66 grade: to ensure the declared IP grade choose the correct size of the cables
(DMX cables: from 3 to 6.5mm • Main power cables: from 6 to 12mm).
All the gaskets and the glass must be kept in full working order.

WARNING

!

DMX IN • DMX OUT

Ø 3 - 6.5mm

... 5 ...

eng

ita

INSERIMENTO LAMPADA

(fig. 2)

1) Disconnettere l’apparecchio prima di sostituire la lampada. Indossare guanti ed occhiali di protezione.

2) Aprire il coperchio del faro agendo sulle quattro viti, aprire completamente le otto palette dei dicroici e dell’oscuratore (C e F).

3) Svitare le viti A e B ed estrarre la parabola (D).

4) Inserire la lampada (E) nell’apposito zoccolo portalampada. Non toccare il bulbo della lampada con le dita.

Se questo avviene pulirlo con un panno asciutto ed alcool.

5) Riavvitare il coperchio del faro.

In caso di cambio lampada o manutenzione, non aprire mai l’apparecchio
se non sono trascorsi almeno 5 minuti dopo lo spegnimento.

IMPORTANTE

!

d) Sostituire la lampada quando raggiunge la durata massima di vita (6000 ore) per evitare che le prestazioni dell’apparecchio
scadano o che esplodendo danneggi il sistema ottico.
e) Gli schermi di protezione, le lenti o i filtri per l’ultravioletto devono essere sostituiti se sono visibilmente danneggiati al punto
che la loro efficacia ne sia diminuita, per esempio da fessure o incisioni profonde.
f) La lampada deve essere sostituita se essa e’ stata danneggiata o deformata dal calore.
g) In caso di installazione a struttura, controllare che il faro sia ben fissato con una catena alla struttura ed anche all’unità stessa.

pict./fig.2

d) Replace the lamp when the lamp life is exhausted (6000 hours) to avoid bad peformances of the fixture or that the optic system
is damaged by the lamp explosion.
e) The protection screens, the lenses, or the ultraviolet filters must be replaced if they are visibly damaged and their effectiveness
has been reduced, for example, by cracks or deep scratches.
f) The lamp must be replaced if it has been damaged or thermally deformed.
g) In case of installation of the spot to a truss, check carefully that the fixture is fixed with a chain to both truss and unit.

INSTALLATION OF THE LAMP

(pict. 2)

1) Disconnect power before installing the lamp. Wear gloves and goggles.

2) Unscrews the four screws on the glass cover and fully open the eight dichroic and shutter blades (C and F ).

3) Unscrews the screws A and B and remove the reflector parabole (D).

4) Insert the lamp (E) into the lampholder socket. Do not touch the quarz bulb with fingers.

If this happenes, clean the bulb before use with dry cloth and alcohol. Polish with a dry cloth.

5) Screws the glass cover.

In case of replacement of the lamp or maintenance, do not open
the fixture unless 5 minutes have passed from the switching off.

WARNING

!

SCREW (A)

SCREW (B)

LAMP (E)

PARABOLE (D)

DICHROIC BLADE (C)

SHUTTER BLADE (F)

eng

ita

CONNESSIONE ALLA RETE ED AL SEGNALE DMX / SOSTITUZIONE FUSIBILI

Per collegare l’apparecchio alla rete, rimuovere il coperchio in plastica posto sul retro del faro, e collegare il cavo alla scheda elet­tronica come descritto in figura 3.
La connessione del segnale DMX con il MINICITY 150 deve essere effettuata tramite cavi DMX come descritto in fig. 3/a.

Al fine di evitare problemi nella trasmissione del segnale è raccomandato l’utilizzo di un cavo adatto a trasmissioni dati ad alta ve­locità.
L’uso di un normale cavo microfonico o audio è consigliabile soltanto per linee di lunghezza non superiore ai 100 metri.
In caso di linee con lunghezza totale oltre i 150-200 metri è consigliabile utilizzare il nostro DMX Repeater Amplifier.

CONNECTION TO THE MAINS POWER AND TO THE DMX SIGNAL / REPLACING FUSES

T o connect the MINICITY 150 to the mains power , remove the cover located behind the fixture, and connect the cable to the elect ronic
board as shown in pict. 3.
The connection to the DMX signal to the MINICITY 150 must be made by using standard DMX cables as shown in pict. 3/a

In order to avoid any problem in the signal transmission, it is warmly suggested to use a cable for high speed data transmission.
The usage of a normal microphonic or audio cable is suggested only for lines max 100 mts long.
If the lines have a total length over 150-200 mts it is suggested to use our DMX Repeater Amplifier.

pict./fig.3/a

... 6 ...

HIGH VOLTAGE!
Always disconnect the mains supply before opening the connections area.
To ensure the IP66 rate choose the correct size of the cables:
DMX cables: from 3 to 6.5mm • Main power cables: from 6 to 12mm.

WARNING

!

ALTA TENSIONE!
Scollegare sempre l’alimentazione prima di aprire il vano dei collegamenti.
Per garantire il grado di protezione IP66 usare cavi di sezione corretta:
cavi DMX: da 3 a 6.5mm • cavi rete elettrica: da 6 a 12mm).

IMPORTANTE

!

MAINS VOLTAGE CABLE 230 Vac/

CAVO DI ALIMENTAZIONE 230 Vac

pict./fig.3

DMX CABLE / CAVO DMX

PIN WIRE SIGNAL

1 SHIELD GROUND/RETURN/OV

2 INNER CONDUCTOR DATA COMPLEMENT ( -, INVERTED)

3 INNER CONDUCTOR DATA TRUE ( +, NON INVERTED)

... 7 ...

Spot n° 1
Faro n° 1

Spot n° 2
Faro n° 2

Spot n° 3
Faro n° 3

Spot n° 4
Faro n° 4

Channels 1-6

Canali 1-6

Channels 7-12

Canali 7-12

Channels 13-18

Canali 13-18

Channels 19-24

Canali 19-24

TERMINALE LINEA DMX

L’incorretto o il mancato collegamento del terminale di linea è probabilmente la più comune causa del difettoso fun zio na men to della
linea DMX. Il terminale di linea DMX consiste in una resistenza posta alla fine della linea (vedere pagina 9).
La resistenza terminale dovrebbe avere idealmente lo stesso valore dell’impedenza del cavo di collegamento.
Noi forniamo un terminale con una resistenza da 100 ohm.
E’ raccomandato per tutti i sistemi DMX 512 inserire il teminale di linea nel connettore uscita DMX dell’ultimo apparecchio
collegato.

SETTAGGIO DEL MINICITY 150

• CONTROLLO CON CENTRALINA DMX 512

1) Collegare il cavo DMX proveniente dalla centralina all’ingresso (DMX-IN) sulla scheda elettronica (vedere pag. 6 fig. 3/a).

2) Collegare il cavo DMX all’uscita (DMX-OUT) sulla scheda elettronica, per pilotare l’apparecchio successivo (vedere pag. 6 fig.
3/a).

3) Selezionare il canale DMX di partenza dell’apparecchio agendo sui commutatori rotativi (UNITA’, DECINE, CENTINAIA).

ASSEGNAZIONE CANALI DEL MINICITY 150 IN DMX 512

I commutatori rotativi per assegnare i canali del MINICITY 150 in DMX 512 sono situati sul circuito stampato dell’elettronica posto
all’interno del vano collegamenti.
I commutatori rotativi sono tre, numerati ognuno da 0 a 9, e sono rispettivamente uno per le UNIT A’, uno per la DECINE, uno per le
CENTINAIA. Nella figura in basso è riportata la posizione dei tre commutatori per l’utilizzo di quattro MINICITY 150 in DMX 512.

DMX TERMINAL LINE

The wrong connection of the terminal line or its non-connection are probably the most frequent reasons for the defective functioning
of the DMX line. The terminator is a terminal resistor fitted at the end of the cable furthest from the transmitter (see page 9).
The terminal resistor should have the same value as the impedance of the connection cable.
We suggest to use a terminal with a 100 ohm resistor.
It is recommanded that all DMX 512 systems have the terminal resistor fitted in the DMX output of the last fixture.

MINICITY 150 SETUP

• DMX 512 CONTROL

1) Connect the DMX data cable coming from the controller to the DMX-IN connector on the electronic board (see pict. 3/a page 6).

2) Connect the DMX data cable to the DMX-OUT connector on the electronic board to control the next MINICITY 150 (see pict. 3/a
page 6).

3) Select the DMX starting address by operating on the rotary switches (UNITS, TENS, HUNDREDS).

DMX 512 CHANNELS ASSIGNEMENT IN THE MINICITY 150

The rotating switches to assign the channels in the MINICITY 150 in DMX 512 are located on the printed circuit of the electronics
which is inside the connections area.
There are three rotating switches, and each one is numbered from 0 to 9: one for the UNITS, one for the TENS, one for the
HUNDREDS.
In the picture below it is shown the position of the three switches when using four MINICITY in DMX 512.

IMPORTANTE

!

WARNING

!

eng

ita

HIGH VOLTAGE!
Always disconnect the mains supply before opening the connections area.

ALTA TENSIONE!
Scollegare sempre l’alimentazione prima di aprire il vano dei collegamenti

7

7

7

7

7

7

7

7

7

7

7

7

3

3

3

3

3

3

3

3

3

3

3

3

1

1

1

1

1

1

1

1

1

1

1

1

8

8

8

8

8

8

8

8

8

8

8

8

9

9

9

9

9

9

9

9

9

9

9

9

2

2

2

2

2

2

2

2

2

2

2

2

4

4

4

4

4

4

4

4

4

4

4

4

5

5

5

5

5

5

5

5

5

5

5

5

0

0

0

0

0

0

0

0

0

0

0

0

6

6

6

6

6

6

6

6

6

6

6

6

HUNDREDS HUNDREDS HUNDREDS HUNDREDSTENS TENS TENS TENSUNITS UNITS UNITS UNITS

001000011739

ControlSpot

CHANNEL 8/10CHANNEL 7/9CHANNEL 4CHANNEL 3CHANNE L2CHANNE L1

STAND BY

PROGR AM

FADING

AUTO

MUSIC

MANU ALSTEPS

STEP TIME FADING

789

456

123

0

SPOT MORE ALL NONE

TILTPANCOPYCLEARCOPYDELETEINSERT

SELEC T SPOTS SPOT S SPOTS

INVERTINVERTPROGR AMPROGR AMSTEPSTEPSTEP

ENTEREXIT

PROG RAMMIN G

SPOT SFUNCTIONS

PROGR AMS SPOTS STEPS

SELECT

PLAY

ControlSpot

CHANNEL 8/10CHANNEL 7/9CHANNEL 4CHANNEL 3CHANNE L2CHANNE L1

STAND BY

PROGR AM

FADING

AUTO

MUSIC

MANU ALSTEPS

STEP TIME FADING

789

456

123

0

SPOT MORE ALL NONE

TILTPANCOPYCLEA RCOPYDELETEINSE RT

SELEC T SPOTS SPOT S SPOTS

INVERTINVERTPROGR AMPROGR AMSTEPSTEPSTEP

ENTEREXIT

PROG RAMMIN G

SPOT SFUNCTIONS

PROGR AMS SPOTS STEPS

SELECT

PLAY

ControlSpot

CHANNEL 8/10CHANNEL 7/9CHANNEL 4CHANNEL 3CHANNE L2CHANNE L1

STAND BY

PROGR AM

FADING

AUTO

MUSIC

MANU ALSTEPS

STEP TIME FADING

789

456

123

0

SPOT MORE ALL NONE

TILTPANCOPYCLEA RCOPYDELETEINSE RT

SELEC T SPOTS SPOT S SPOTS

INVERTINVERTPROGR AMPROGR AMSTEPSTEPSTEP

ENTEREXIT

PROG RAMMIN G

SPOT SFUNCTIONS

PROGR AMS SPOTS STEPS

SELECT

PLAY

ControlSpot

CHANNEL 8/10CHANNEL 7/9CHANNEL 4CHANNEL 3CHANNE L2CHANNE L1

STAND BY

PROGR AM

FADING

AUTO

MUSIC

MANU ALSTEPS

STEP TIME FADING

789

456

123

0

SPOT MORE ALL NONE

TILTPANCOPYCLEA RCOPYDELETEINSE RT

SELEC T SPOTS SPOT S SPOTS

INVERTINVERTPROGR AMPROGR AMSTEPSTEPSTEP

ENTEREXIT

PROG RAMMIN G

SPOT SFUNCTIONS

PROGR AMS SPOTS STEPS

SELECT

PLAY

DMX CONTROLLER OR LIGHT CONSOLE/

CENTRALINA O BANCO DMX

DMX1 output/linea uscita DMX1

DMX2 output/linea uscita DMX2

EXAMPLE 1/ESEMPIO 1

Connection controller-spot with

1 DMX 512 OUTPUT

Collegamento centralina-spot ad

una sola LINEA DI USCITA DMX 512

EXAMPLE 2/ESEMPIO 2

Connection controller-spot with

2 or more DMX 512 OUTPUT

Collegamento centralina-spot a

due o più LINEE DI USCITA DMX 512

EXAMPLE 3/ESEMPIO 3

Connection controller-spot to

1 DMX 512 OUTPUT over 150mts long

Collegamento centralina-spot ad una sola

LINEA DI USCITA DMX 512 lunga oltre 150mt.

EXAMPLE 4/ESEMPIO 4

Connection controller-spot to

1 DMX 512 OUTPUT over 150mts long

Collegamento centralina-spot ad una sola

LINEA DI USCITA DMX 512 lunga oltre 150mt.

LAST SPOT/

ULTIMO SPOT

LAST SPOT/

ULTIMO SPOT

LAST SPOT/

ULTIMO SPOT

LAST SPOT

ULTIMO SPOT

LAST SPOT/

ULTIMO SPOT

TERMINATION RESISTOR/
TERMINALE DI LINEA

TERMINATION RESISTOR/
TERMINALE DI LINEA

LINE > 150mts (with microphonic or audio cable)

LINEA > 150mt (con cavo microfonico o audio)

SIGNAL AMPLIFIER/

AMPLIFICATORE

DI SEGNALE

SIGNAL AMPLIFIER/

AMPLIFICATORE

DI SEGNALE

LINE > 150mts (with microphonic or audio cable)

LINEA > 150mt (con cavo microfonico o audio)

SPOTSPOTSPOT

SPOT

SPOTSPOT

SPOTSPOT

SPOT

SPOT

SPOT

... 8 ...

EXAMPLE OF CONNECTION DMX CONTROLLER-SPOT / ESEMPIO DI COLLEGAMENTO CENTRALINA - FARI

DMX CONTROLLER OR LIGHT CONSOLE/

CENTRALINA O BANCO DMX

DMX CONTROLLER OR LIGHT CONSOLE/

CENTRALINA O BANCO DMX

DMX CONTROLLER OR LIGHT CONSOLE/

CENTRALINA O BANCO DMX

TERMINATION
RESISTOR/
TERMINALE
DI LINEA

TERMINATION
RESISTOR/
TERMINALE
DI LINEA

TERMINATION
RESISTOR/
TERMINALE
DI LINEA

DMX LISTING / LISTA VALORI DMX

... 9 ...

eng

ita

MINICITY 150 SETUP

• AUTO - MODE CONTROL

1) Set n° 6 on the HUNDREDS rotary switch (MASTER).

2) Choose the games by operating on the UNITS and TENS rotary switches.
Available games: from n° 1 to n° 15 (see appendix “B” to page 10). Game n° 11 is the one which enables all the colors.

• SYNCHRO - MODE CONTROL
(pict. below)

1) Interconnect all the MINICITY 150 (max 32) by using the DMX standard cables.

2) Set the first MINICITY 150 as MASTER by setting n° 6 on the HUNDREDS rotary switch.

3) Choose the games by operating on the UNITS and TENS rotary switches (on MASTER fixture). Games: from n° 1 to n° 15

4) Set all the rest of the MINICITY 150 as SLAVE by setting n° 7 on the HUNDREDS rotary switch.

SETTAGGIO DEL MINICITY 150

• CONTROLLO IN MODO AUTOMATICO

1) Selezionare il n° 6 sul commutatore rotativo delle CENTINAIA (MASTER).

2) Scegliere i giochi agendo sui commutatori rotativi delle DECINE e delle UNITA’.
Sono disponibili 15 giochi, dal n° 1 al n° 15 (vedere appendice “B” a pag. 10). Il gioco n° 11 e quello che abilita tutti i colori.

• CONTROLLO IN MODO SINCRONO
(fig.in basso)

1) Interconnettere tutti i MINICITY 150 (massimo 32) tramite le prese DMX-OUT e DMX-IN, usando un cavo DMX standard.

2) Settare il primo MINICITY 150 come MASTER selezionando il n° 6 sul commutatore rotativo delle CENTINAIA.

3) Scegliere sull’apprecchio MASTER il gioco agendo sui commutatori rotativi delle DECINE e delle UNITA’.
I giochi sono dal n° 1 al n° 15.

4) Settare tutti gli altri apparecchi come SLAVE selezionando su ognuno di essi il n° 7 sul commutatore rotativo delle CENTINAIA.

SPOT 1 come MASTER

esempio GIOCO 12

SPOT 2 come SLAVE

SPOT 3 come SLAVE SPOT 4 come SLAVE

SPOT 1 as MASTER

example GAME 12

SPOT 2 as SLAVE

SPOT 3 as SLAVE SPOT 4 as SLAVE

EXAMPLE OF CONNECTION AND SETTING OF 4 MINIITY 150 IN SYNCHRO-MODE

ESEMPIO DI COLLEGAMENTO E SETTAGGIO DI 4 MINICITY 150 IN MODO AUTOMATICO SINCRONIZZATO

IMPORTANTE

!

WARNING

!

HIGH VOLTAGE!
Always disconnect the mains supply before opening the connections area.

ALTA TENSIONE!
Scollegare sempre l’alimentazione prima di aprire il vano dei collegamenti

... 10 ...

eng

ita

APPENDIX “B”

Here below you can find the complete list of available games (ref. page 9).

APPENDICE “B”

Diamo di seguito la lista completa dei giochi disponibili (rif. pagina 9).

ROTARY SWITCHES

SETTING

FUNCTIONS

0 1 Red Magenta Yellow –color mix sequence (slow – 30sec)

0 2 Red Magenta Yellow + White color mix sequence (slow – 30sec)

0 3 Green Cyan Yellow – color mix sequence (slow – 30sec)

0 4 Green Cyan Yellow + White color mix sequence (slow – 30sec)

0 5 Blue Cyan Magenta – color mix sequence (slow – 30sec)

0 6 Blue Cyan Magenta + White color mix sequence (slow – 30sec)

0 7 All colors – colr mix sequence (slow – 30sec)

0 8 All colors + White color mix sequence (slow – 30sec)

0 9 All colors – color mix sequence (mid – 20sec)

1 0 All colors + White color mix sequence (mid – 20sec)

1 1 All colors color mix sequence (fast – 10sec)

1 2 All colors + White mix sequence (fast – 10sec)

1 3 All colors + White mix sequence (fast – 10sec)

1 4 Basic colors (6 sec.)

1 5 Basic colors + white (6 sec.)

1 6 Wood (fix)

1 7 Magenta (fix)

1 8 Red (fix)

1 9 Light Red (fix)

2 0 Orange (fix)

2 1 Yellow (fix)

2 2 Cyan (fix)

2 3 Light Cyan (fix)

2 4 Green (fix)

2 5 Light Green (fix)

2 6 White (fix)

2 7 All colors + Shutter slow

2 8 All Colors + Shutter - Fast

... 11 ...

SPARE PARTS, TECHNICAL DRAWINGS and SCHEMATIC DIAGRAMS

PARTI DI RICAMBIO, DISEGNI TECNICI e SCHEMI ELETTRICI

S

h

u

t

t

e

r

410 mm

515 mm

210 mm

•TECHNICAL DRAWING art.9902/0102•

... 12 ...

32

63

43

cyan

yellow

58

57

50

57

59

49

cyan

57

40

magenta

magenta

yellow

36

37

magenta

magenta

38

35

57

52

30

58

42/a

59

39

55

54

46

45

44

31

61

34

33

32

62

56

51

53

18

19

20

31

33

34

62

63

21

20/a

17

15

16

23

42

34

47

33

32

6

60

60/a

7

4

5

3

52

10

11

48

12

8

9

14

10/a

13

... 13 ...

•MAIN BOARD art. 9902/art.0102•

... 14 ...

•ELECTRONIC DIAGRAM art.9902/art.0102•

987654321

R21

1

2

C32

R7

1

2

C28

R2

A2K

3

VCC8GND5VB7VO

6

U2

6N137

1

3

2

Q1

1 2

C27

R1

R

1

RE

2

VCC8GND

5

DE

3D4

A6B

7

U1

75176

1 2

C25

1 2

C26

Z2

12

C29

1

2

C31

R3

R5

A2K

3

VCC8GND

5VB7VO6

U3

6N137

6N137

R4

R17

12

C36

12

C37

R20

P0.0

P0.0

39

P0.138P0.237P0.336P0.435P0.534P0.633PSEN

29

ALE

30

EA

31

P2.728P2.526P2.425P2.324P2.223P2.122P2.0

21

P2.6

P2.6

27

P0.7

32

VCC

4

0

G

2

0

X

1

1

9

X

2

1

8

RXD

10

RST9P1.0

P1.0

1

P1.12P1.2

P1.2

3

P1.34P1.45P1.5

P1.5

6

P1.67P1.7

P1.7

8

P3.111P3.2

12

12

P3.3

13

P3.414P3.515P3.6

16

P3.7

17

U6

143

6

2

5

S1

HUNDREDS

143

6

2

5

S2

TENS

143

6

2

5

S3

UNITS

12

C38

12

C39

R22

R62

1

23456

R25

1

23456

R23

R61

R24

1 2

C43

C43

1

2

C44

1

2

C45

R30 R31

R32

VR1

7

PH19DS110VR2

16

16

PH214DS2

13

MA13MB1

1E12K18

E221K2

15

VCC

1

2

GND

1

8

GND

1

7

GND

6

GND

5

RC11VMM14VMM2

19

19

MA220MB2

22

U7

1

2

C49

R33

R33

R64

R64

R65

123

4

SHUTTER

1

2

C50

R34

R35

R36

R66

1

2

C46

1

2

C48

1 2

C51

R39

VR17PH19DS110VR216PH2

14

DS2

13

MA13MB1

1E12K18

E221K2

15

VCC

1

2

GND

1

8

GND

1

7

GND

6

GND

5

RC11VMM14VMM2

19

MA220MB2

22

U8

R38R37

9876543

2

1

R29

R26

R27

R63

1

2

C40

R18

RST1P3.0 RXD

P3.0 RXD

2

P3.1 TXD

P3.1 TXD

3

P3.2 INT0

P3.2 INT0

6

P3.3 INT1

P3.3 INT1

7

P3.4 T0

P3.4 T0

8

P3.5 T1

P3.5 T1

9

P3.711XTAL24XTAL1

5

GND

1

0

VCC

2

0

P1.719P1.618P1.517P1.416P1.315P1.2

14

P1.1 AI1

P1.1 AI1

13

P1.0 AI0

P1.0 AI0

12

U5

12

XT2

12

C33

1 2

C34

1 2

C35

12

C30

1 2

PTC1

R6

A2K

3

VCC8GND5VB7VO

6

U4

6N137

6N137

RX DMX

RX DMX

1

2

PTC2

1

2

PTC2

Z1

123

DMX IN

DMX IN

123

DMX OUT

DMX OUT

NTC1

12

VR1

R8

1

2

L2

1

2

C6

1

2

C7

1

2

C8

1 2

C9

R10

12

D2

Z3

Z4

1

2

C16

1

2

C17

1 2

L3

1 5

4 8

T1

1 2

D4

Z5

1

2

C18

+27

R16

R19

1 2

F30V

1 2

TJ

1

2

FAN

12

XT1

1 2

C41

12

C42

1 2

C67

R28

1

2

C52

1

2

C53

1

2

C54

12C55

1

2

C56

1

2

C57

1

2

C58

R40

R41

R42

R43

12345678910111213141516171819

20

J1

TO MOTOR

TO MOTOR

R67

R67

1

2

C65

R47

R68

R69

R32

R33

1 2

C59

1

2

C60

1

2

C61

R44

R45

R

R46

VR17PH19DS110VR2

16

PH2

14

14

DS2

13

MA13MB1

1E12K18

E221K2

15

VCC

1

2

GND

1

8

GND

1

7

GND

6

GND

5

RC

11

VMM14VMM2

19

MA220MB2

22

U9

1

2

C73

R56

R57

VR1

7

PH19DS110VR216PH214DS2

13

MA13MB1

1E12K18

E221K2

15

VCC

1

2

GND

1

8

GND

1

7

GND

6

GND

5

RC11VMM14VMM2

19

MA220MB2

22

U10

R70

R71

1

2

C68

1

2

C69

1

2

C72

R51

R52

R53

R54

R55

1

2

C71

+5DMX

1

2

C19

1

2

C23

1

2

C24

R14

R15

VI

GND

VO

U12

R60

+5

1 5

4 8

1 2

C15

1

2

C21

1

2

C22

R13

VI

GND

VO

U13

1

2

4

3

U14

1 2

D5

1 3

MF1

1

2

C10

1

2

C11

1

2

C12

C12

1

2

C13

1

2

C14

R9

R11

1

2 3

45

U11

12

D3

1

2

1 2

C4

1 2

C3

1 2

C5

1

2

L1

1

2

ELECTRONIC

FUSE

1 2

FLAMP

1

2

C1

1

2

PFC

431

2

K1

1 2

D1

LAMP ON

LAMP ON

R12

Z6

1

2

C2

31

2

IGNITOR

12

BALLAST

1

2

C75

1

2

C74

R58

R59

1

2

C62

12C63

1

2

C64

C64

1

2

C66

R48

R49

R50

R70

R71

R71

TO THERMIC SWITCH

TO THERMIC SWITCH

LAMP ON/OFF

LAMP

ON/OFF

+5V

VDD

+5V

+5V

+5V

812481248

+5V +5V

+5V

DIMMER

DIMMER

MAGENTA

+5V

+5V

+5V

124

+5V

+5V

o

o

+5V

+5V

GND

POWER

+30V

+5V

CYAN

+5V

YELLOW

+30V

+5V

+VDD

oo

MAIN

EARTH

+30V

LAMP

LAMP

MAIN

Date: June 24, 1999

June

24, 1999

Sheet 1 of 1

Size Document Number

Document Number

REVD1.0

Title

MINICITY

MINICITY

NOTE

... 15 ...
