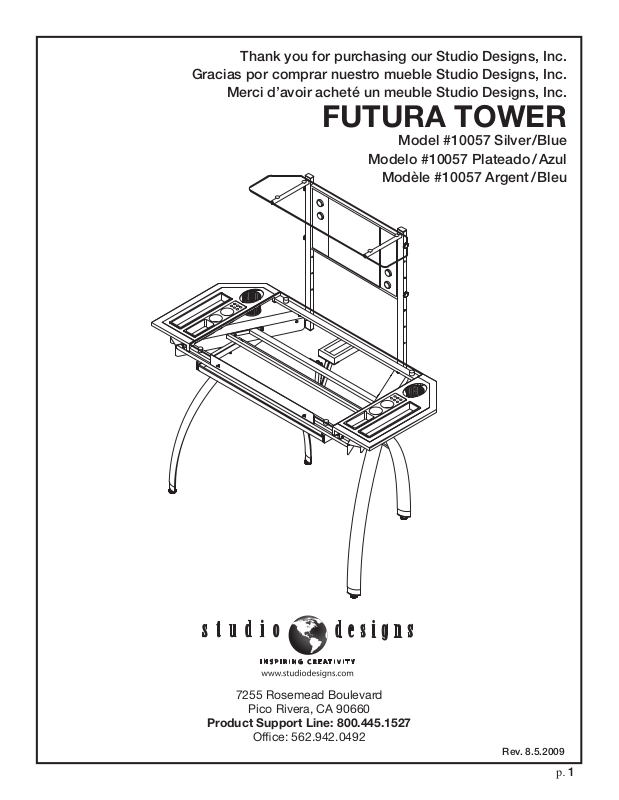

Studio Designs Futura Tower User Manual [en, es, fr]

Thank you for purchasing our Studio Designs, Inc.

Gracias por comprar nuestro mueble Studio Designs, Inc.

Merci d’avoir acheté un meuble Studio Designs, Inc.

FUTURA TOWER

Model #10057 Silver /Blue

Modelo #10057 Plateado / Azul

Modèle #10057 Argent / Bleu

7255 Rosemead Boulevard

Pico Rivera, CA 90660

Product Support Line: 800.445.1527

Ofce: 562.942.0492

Rev. 8.5.2009

p. 1

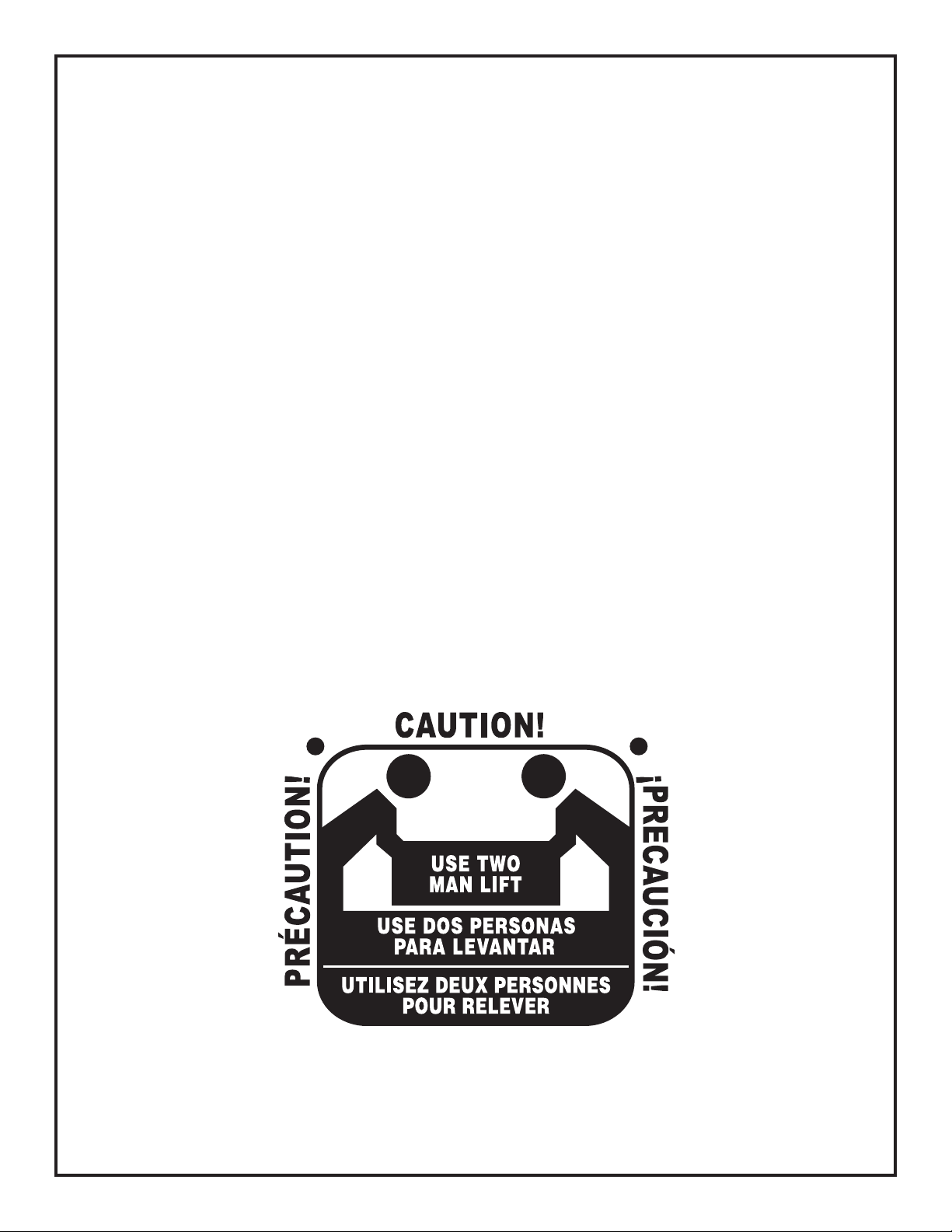

ASSEMBLY INSTRUCTIONS - IMPORTANT:

Carefully unpack & identify each component before attempting to assemble. Refer to parts list.
Please take care when assembling the unit and always set the parts on a clean, soft surface.

If you require any assistance with assembly, parts, or information on other products, please
visit our website: www.studiodesigns.com or call or write us.

INSTRUCCIONES PARA ARMAR - IMPORTANTE:

Desempaque cuidadosamente e identifique cada componente antes de tratar de empezar su
ensambladura. Verifique la lista de partes. Por favor tenga cuidado cuando arme la unidad
y siempre coloque las piezas sobre una superficie plana, suave y limpia.

Si necesita ayuda con el armado, partes o información sobre otros productos, viste por favor
nuestra página en el internet: www.studiodesigns.com o por favor lláme o escribanos.

DIRECTIVES DE MONTAGE - IMPORTANT:

Avant de commencer l’assemblage, déballez délicatement toutes les pièces et repérez-les sur la
liste des pièces. Procédez avec soins durant l’assemblage et posez toujours les pièces sur une
surface propre, douce et lisse.

Si vous avez besoin d’aide concernant l’assemblage ou les pièces, ainsi que des informations
sur d’autres produits, n’hésitez pas à nous ‘écrire ou nous appeler ou sur Internet: www.stu­diodesigns.com

GLASS TABLE TOP WEIGHT LIMIT IS 25 LBS (11.34 KGS)

GLASS SHELF LIMIT IS 20 LBS (9.07 KGS)

p. 2

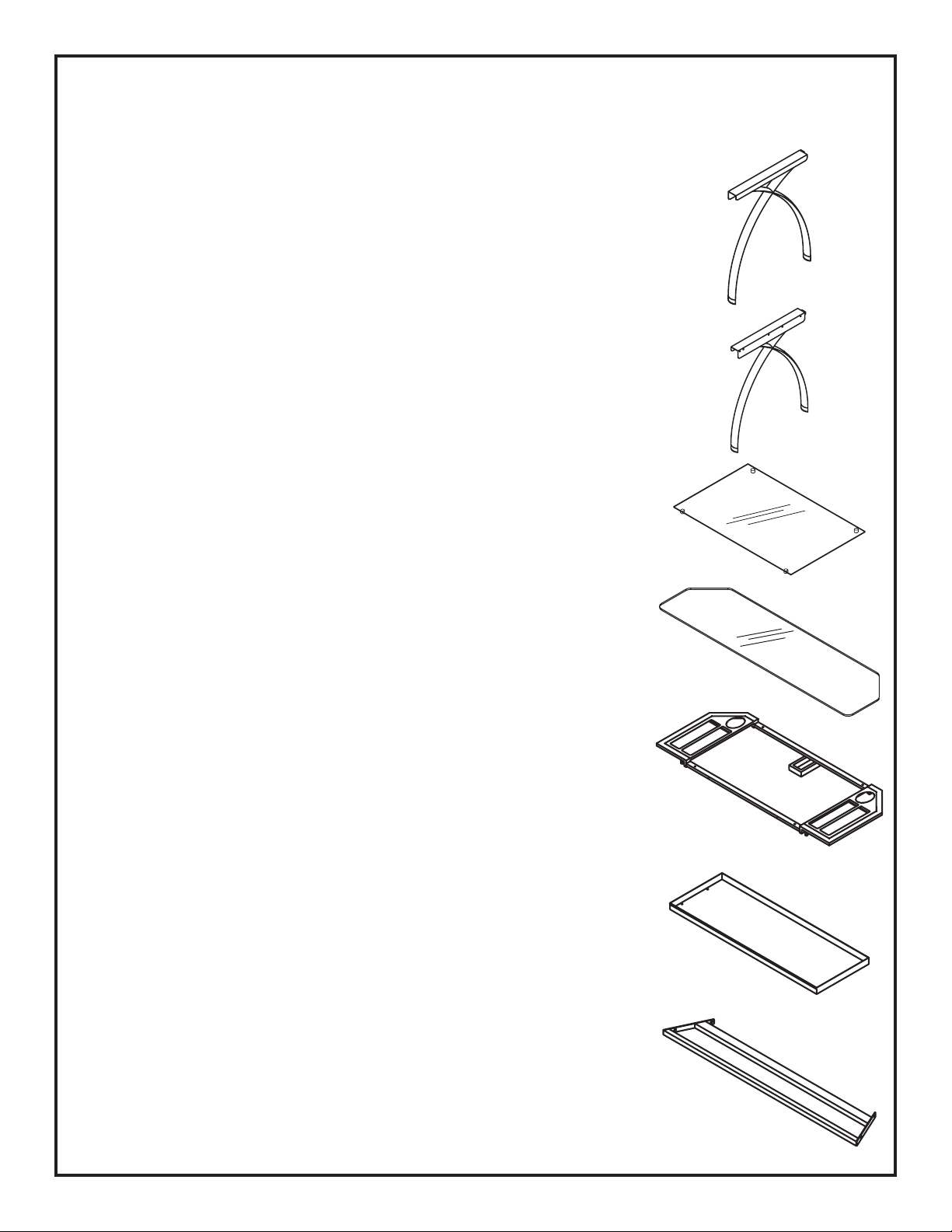

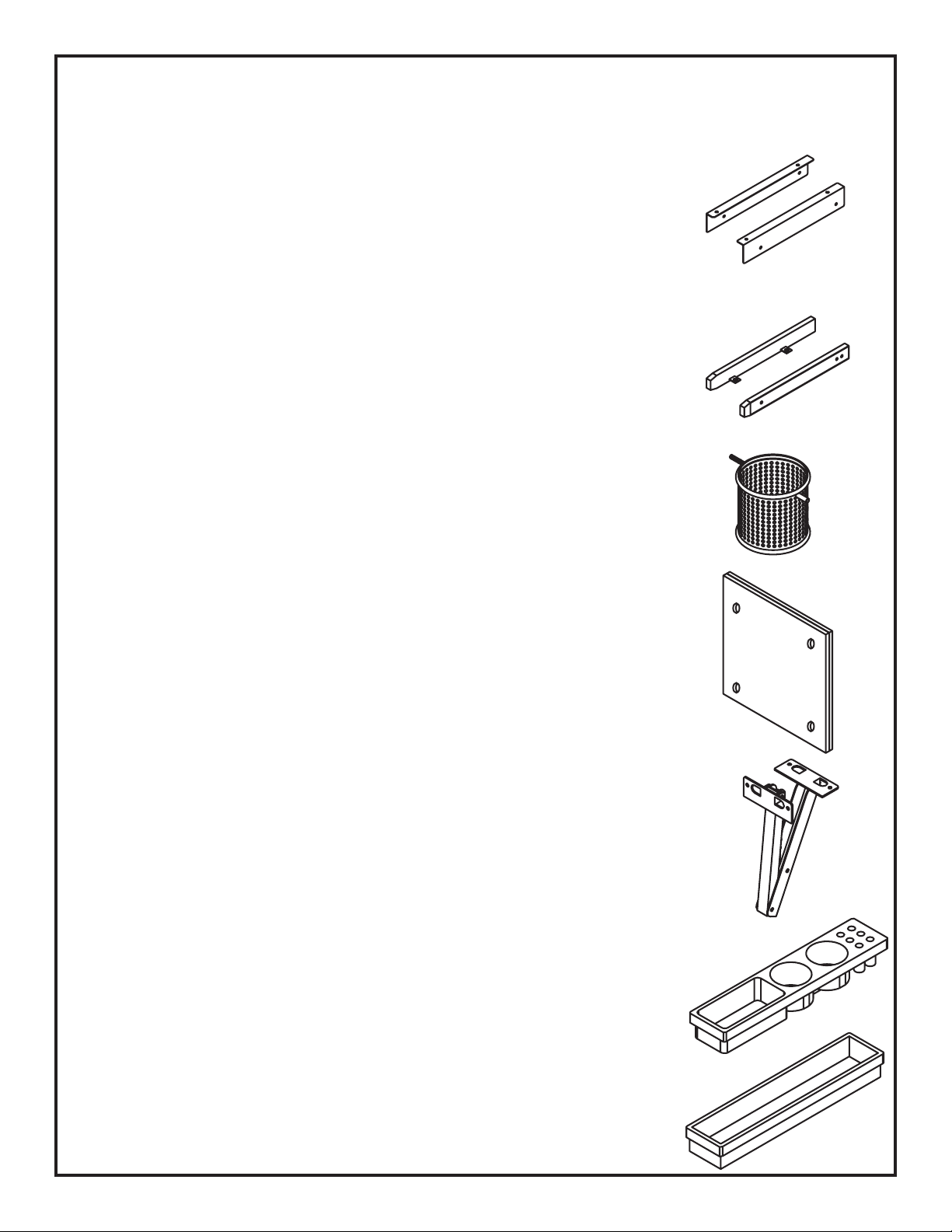

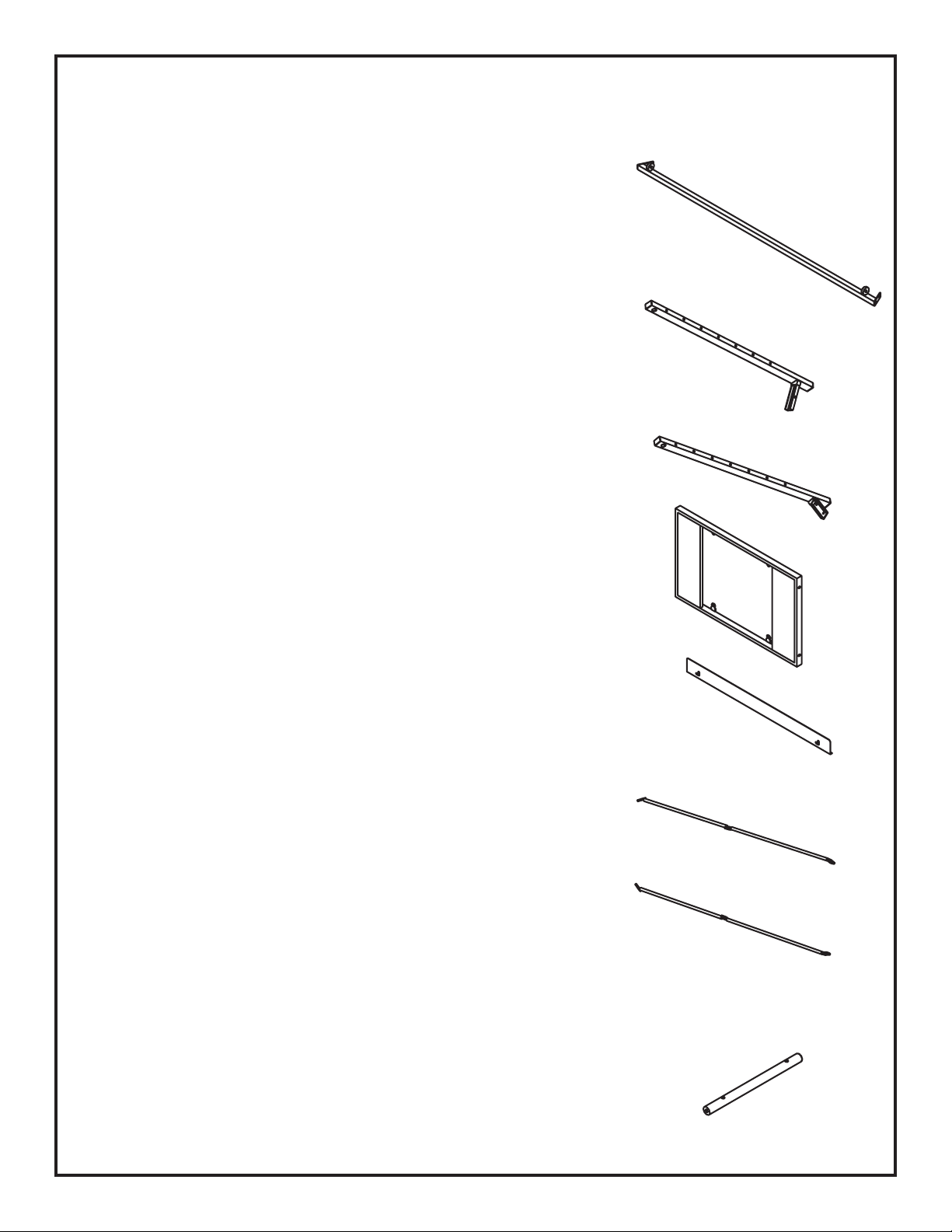

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ

1.

2.

3.

4.

Right Leg
Pata Derecha
Jambe Droite

Left Leg
Pata Izquierda
Jambe Gauche

Table Top
Tablero de Mesa
Panneau de Table

Glass Shelf
Repisa de Vidrio
Étagère de Verre

1

1

1

1

5.

6.

7.

Top Frame
Armazón superior
Bâti supérieur

Pencil Tray
Bandeja para lápices
Plateau de rangement pour crayons

Rear Support Frame
Soporte del Marco Trasero
Support du Cadre Arrière

1

1

1

p. 3

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ

8.

9.

10.

11.

Barra de Soporte de Frente
Barre de Support d'Avant

Left Shelf Support Bar
Soporte de Repisa Izquierdo
Support d'Étagère Gauche

Right Shelf Support Bar
Soporte de Repisa Derecho
Support d'Étagère Droit

Cork Board Frame
Tablero de Corcho
Panneau de Liège

1Front Support Bar

1

1

1

12.

13.

14.

15.

Pencil Ledge
Borde de Lapices
Bord De Crayon

Right Cross Brace
Barra Cruzada Derecha
Barre Croisée Droite

Left Cross Brace
Barra Cruzada Izquierda
Barre Croisée Gauche

Support Bar
Barra de soporte
Barre de support

1

1

1

2

p. 4

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ

16.

17.

18.

19.

Soporte lateral de la bandeja para lápices
(1 izquierdo y 1 derecho)
Support latéral du plateau de rangement
pour crayons (1 gauche et 1 droit)

Sliders (1 left & 1 right)
Deslizadores (1 izquierdo y 1 derecho)
Glisseurs (1 gauche et 1 droit)

Cup Holder
Cajón para lápices
Tiroir de rangement pour crayons

Corkboard
Corcho
Cork

2Pencil Tray Side Support (1 left & 1 right)

2

2

1

20.

21.

22.

Angle Adjustment Bracket
Soporte de ajuste del ángulo
Support d’ajustement d’angle

Partitioned Art Tray
Bandeja de arte dividida
Plateau d’artistes à compartiments

Art Tray
Bandeja de arte
Plateau d’artistes

1

2

2

p. 5

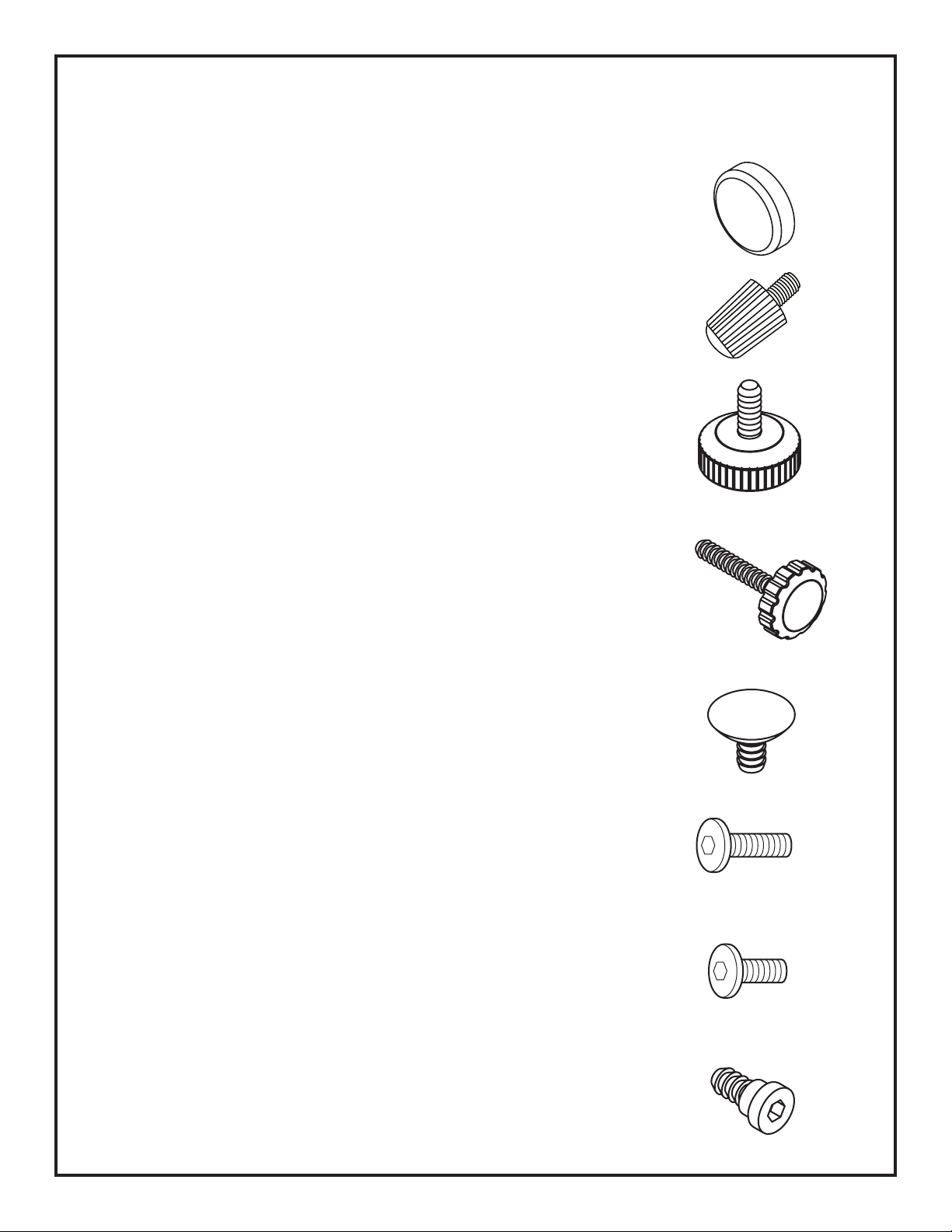

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ

23. 4Magnet
Imán
Aimant

24. 2

Bumper
Espaciador de Goma
Espaciador de Gomme

25.

Floor Leveler
Nivelador De Piso
Niveleur De Plancher

Knob
Perilla
Bouton

27.

Glass Spacer
Espaciador Para Vidrio
Entretoise Pour Verre

4

426.

4

28.

Allen Bolt - 1/4" x 22MM

4
Perno Allen - 1/4" x 22MM
Boulon Allen - 1/4" x 22MM

29. 21

Allen Bolt - 1/4" x 12MM
Perno Allen - 1/4" x 12MM
Boulon Allen - 1/4" x 12MM

30. 2Allen Bolt - 1/4" x 15MM
Perno Allen - 1/4" x 15MM
Boulon Allen - 1/4" x 15MM

p. 6

PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES

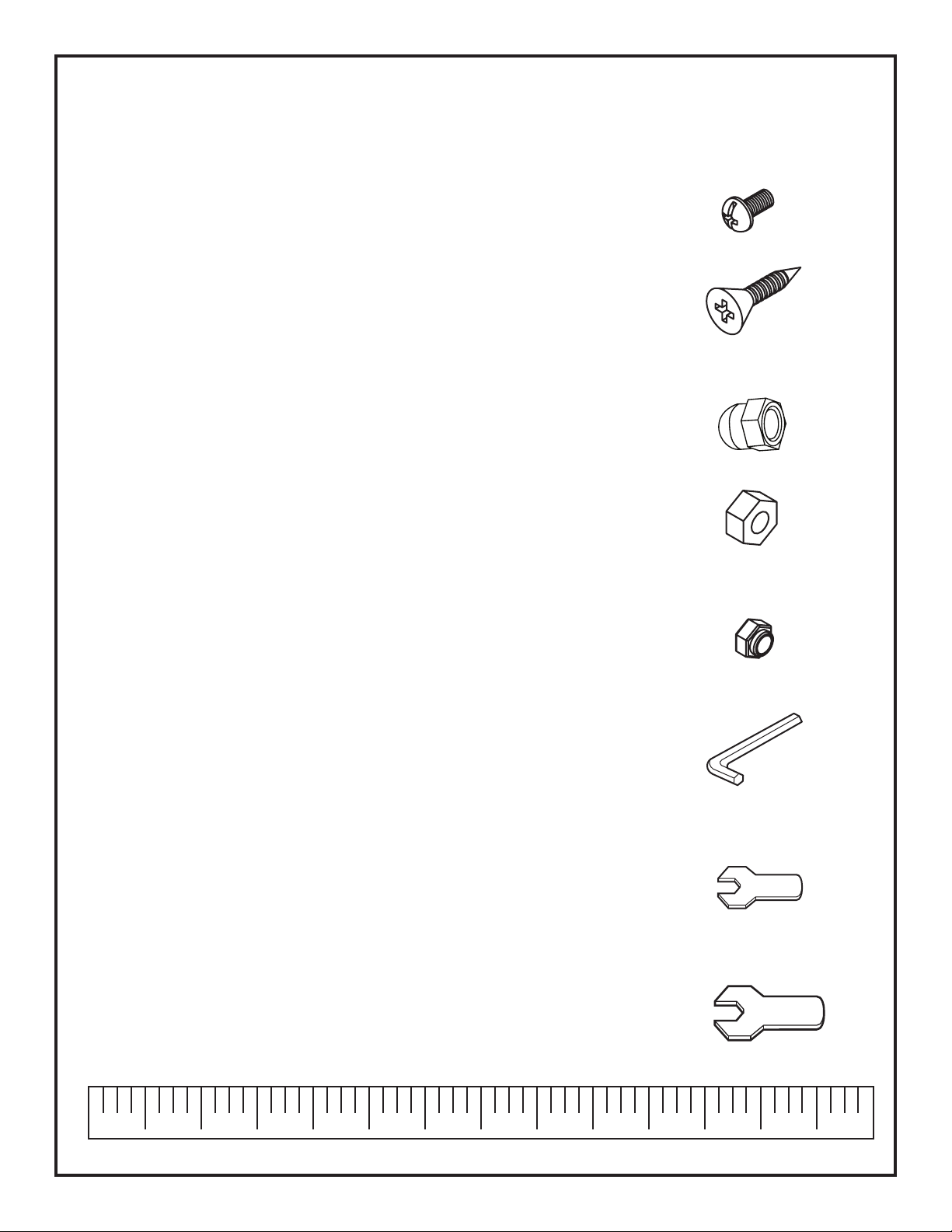

0" 1" 2" 3" 4" 5" 6" 7"

DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ

31. 18

Phillips Screw - 3/16" x 8mm
Tornillo De Cruz - 3/16" x 8mm
Vis Cruciforme - 3/16" x 8mm

32.

Phillips Screw - 4MM x 12MM

4
Tornillo De Cruz - 4MM x 12MM
Vis Cruciforme - 4MM x 12MM

33.

Nut - 1/4"

1
Tuerca - 1/4"
Écrou - 1/4"

34.

Nut - 3/16"

2
Tuerca - 3/16"
Écrou - 3/16"

35.

Nut - 3/16"

10
Tuerca - 3/16"
Écrou - 3/16"

36. 1Allen Wrench
Llave Allen
Clé Allen

37.

Hex Wrench
Llave Hexagonal
Clé Hexagonale

38.

Hex Wrench
Llave Hexagonal
Clé Hexagonale

1

1

p. 7

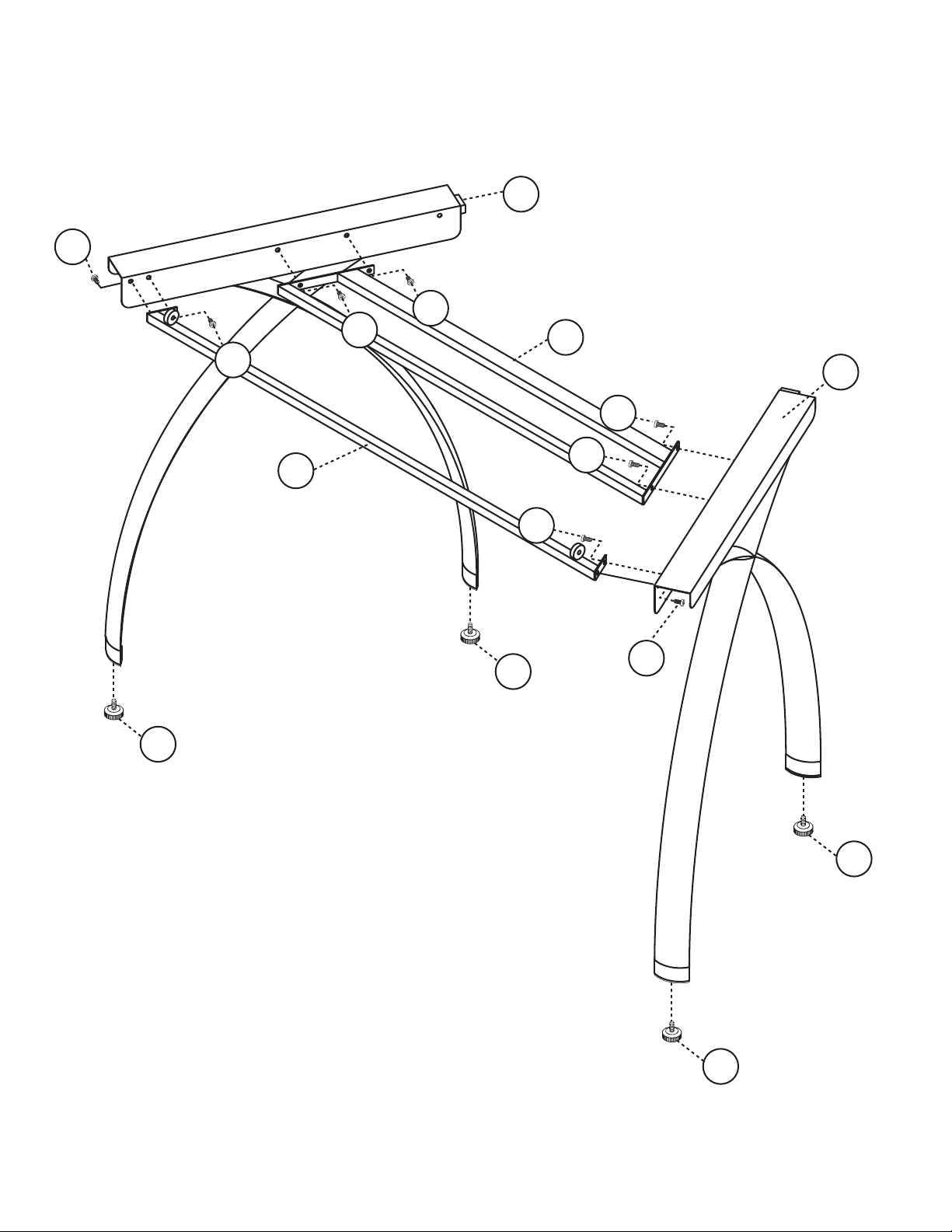

1

2

29

29

29

29

25

25

25

25

8

7

29

29

29

29

p. 8

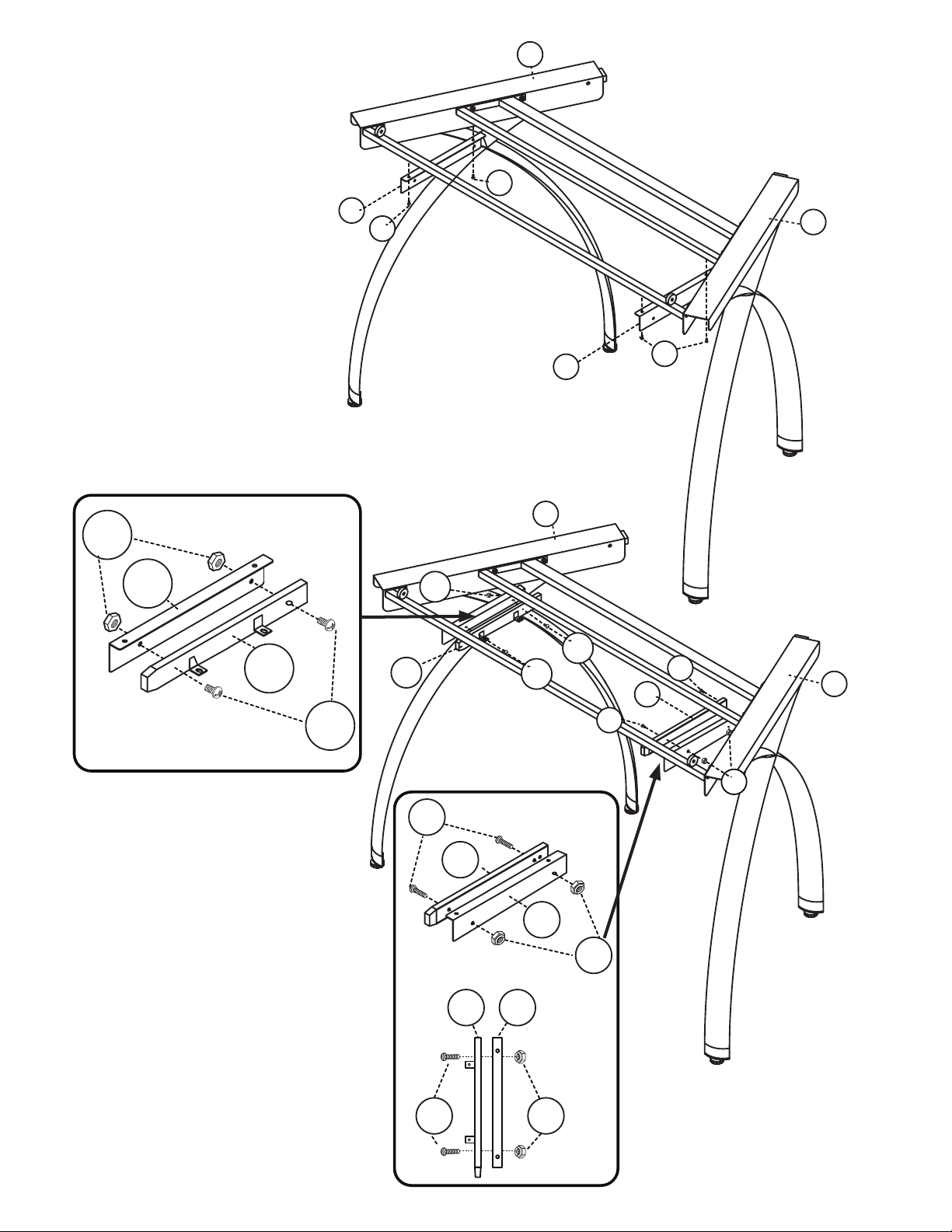

1

2

16

16

31

31

31

1

2

35

31

31

17

17

31

35

31

17

31

35

16

31

31

17

16

16

17

35

35

p. 9

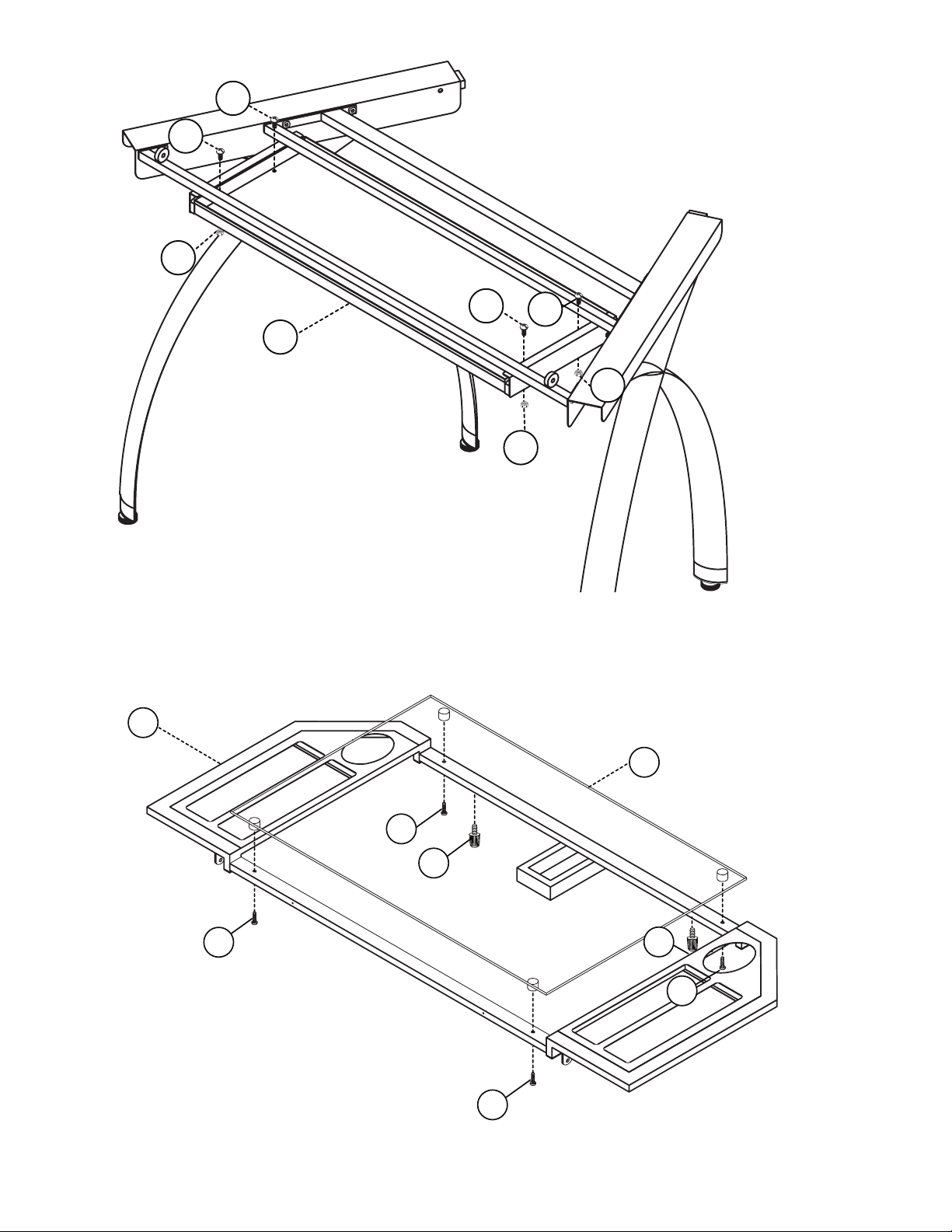

31

31

35

35

6

35

31

31

5

28

28

28

28

24

24

3

p. 10

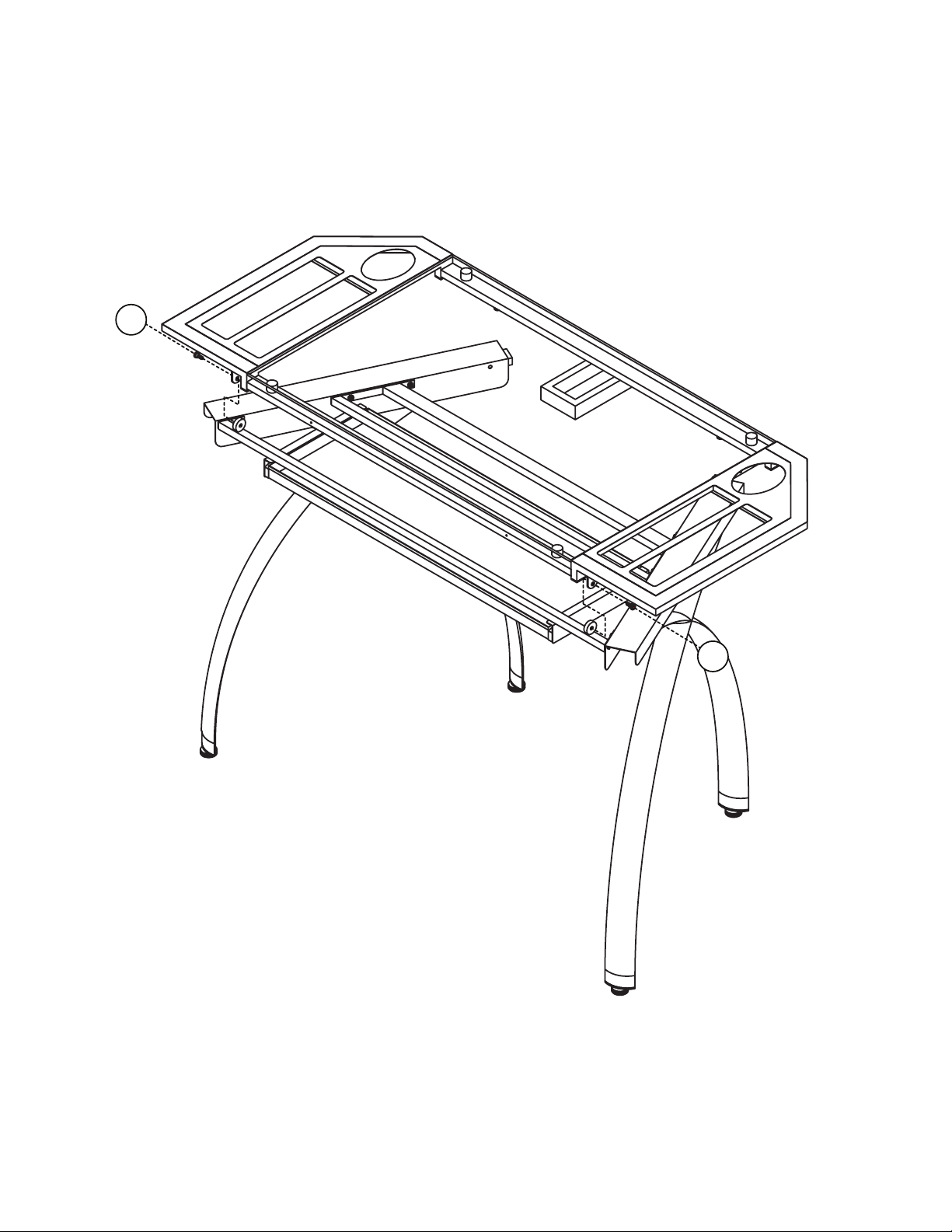

30

30

p. 11

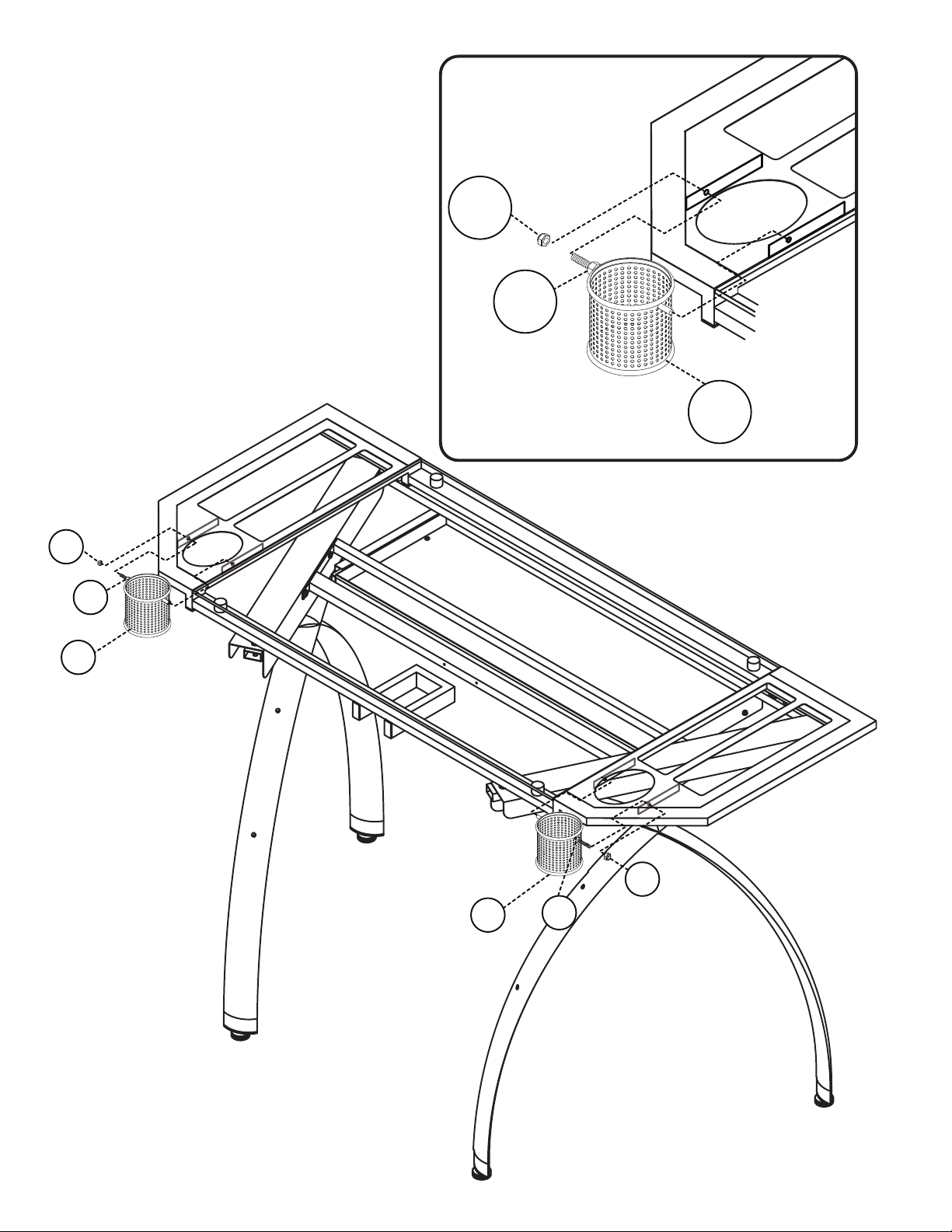

35

35

34

34

18

18

35

34

18

p. 12

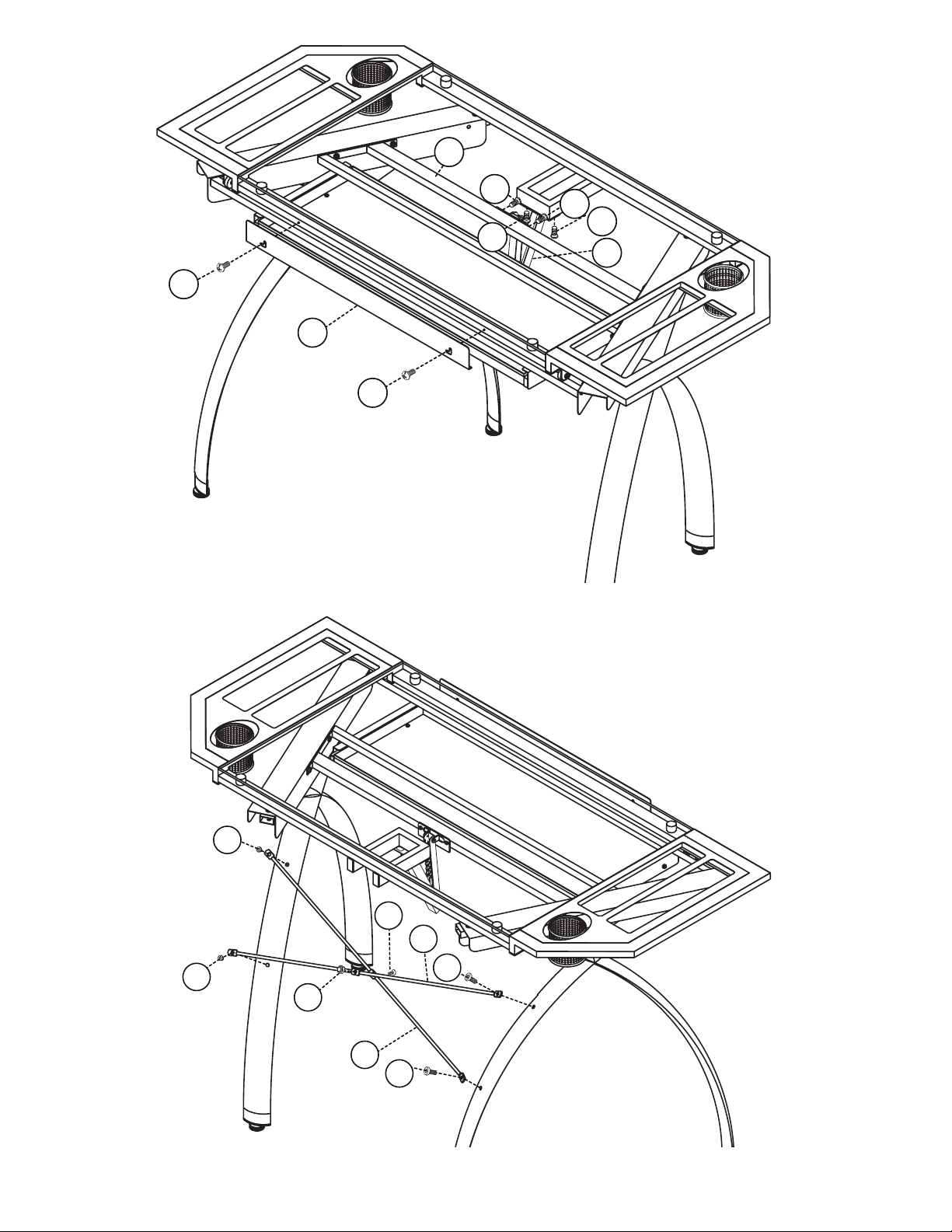

31

7

31

31

31

31

12

20

31

29

29

29

29

29

33

13

14

p. 13

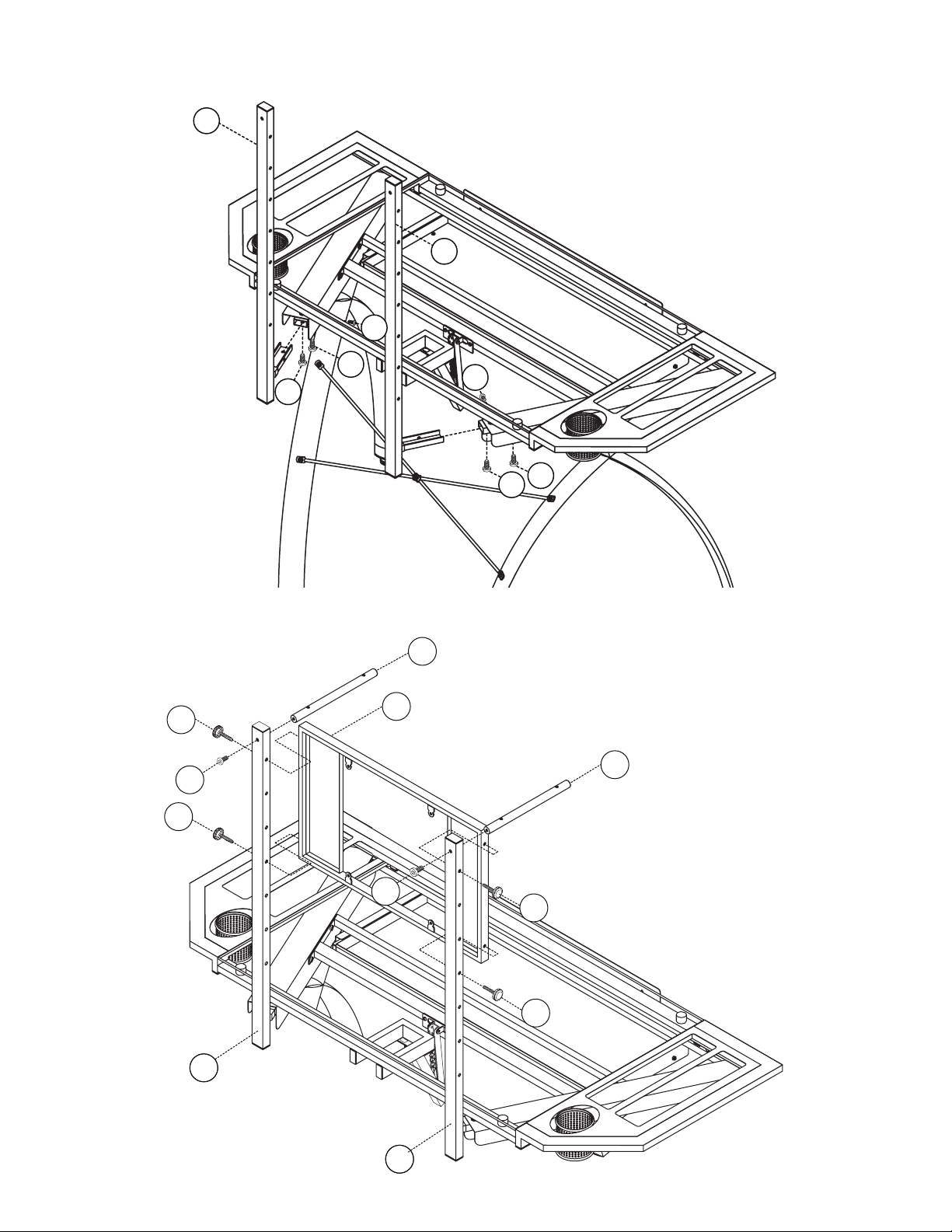

15

15

26

26

26

26

11

29

29

10

9

9

10

29

29

29

29

29

29

p. 14

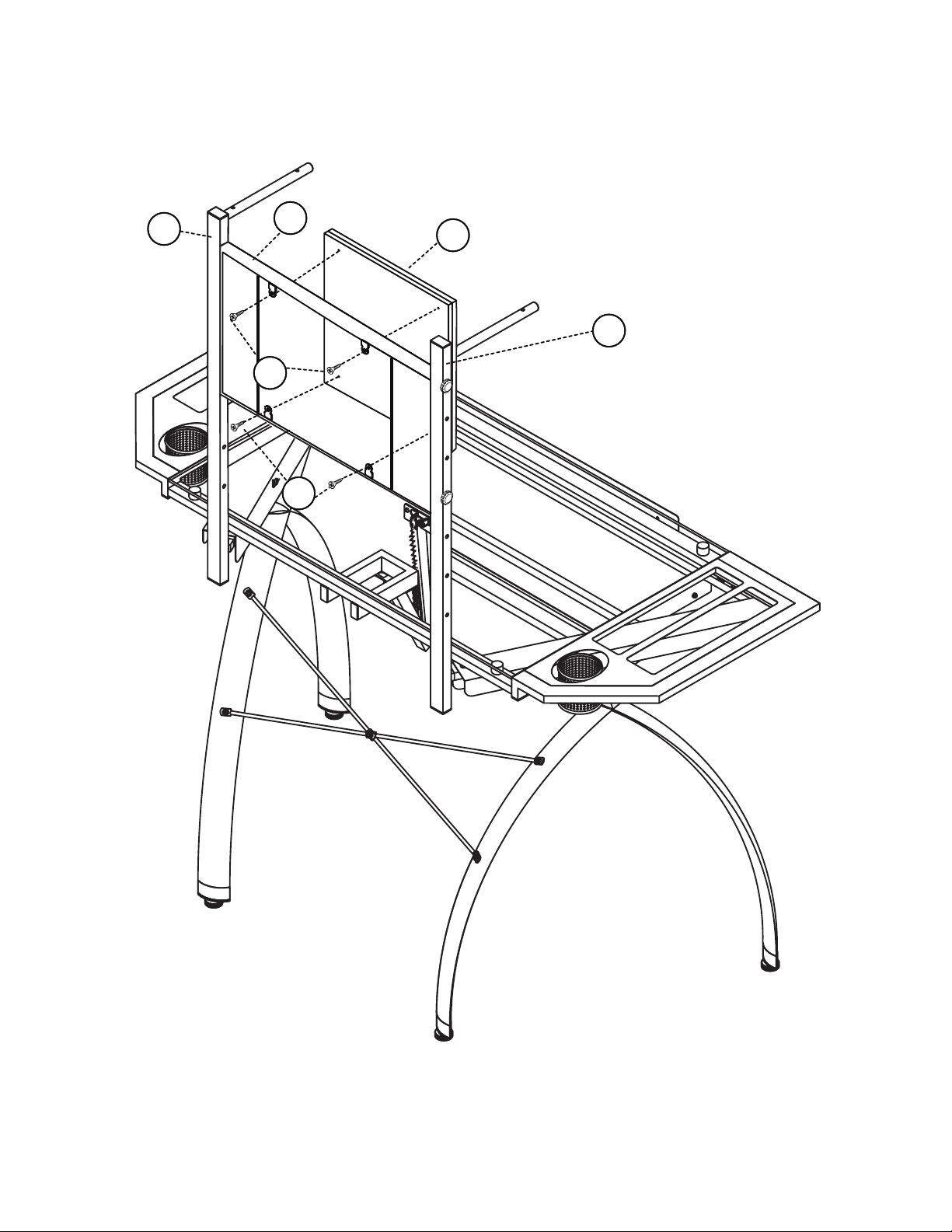

19

9

10

11

32

32

p. 15

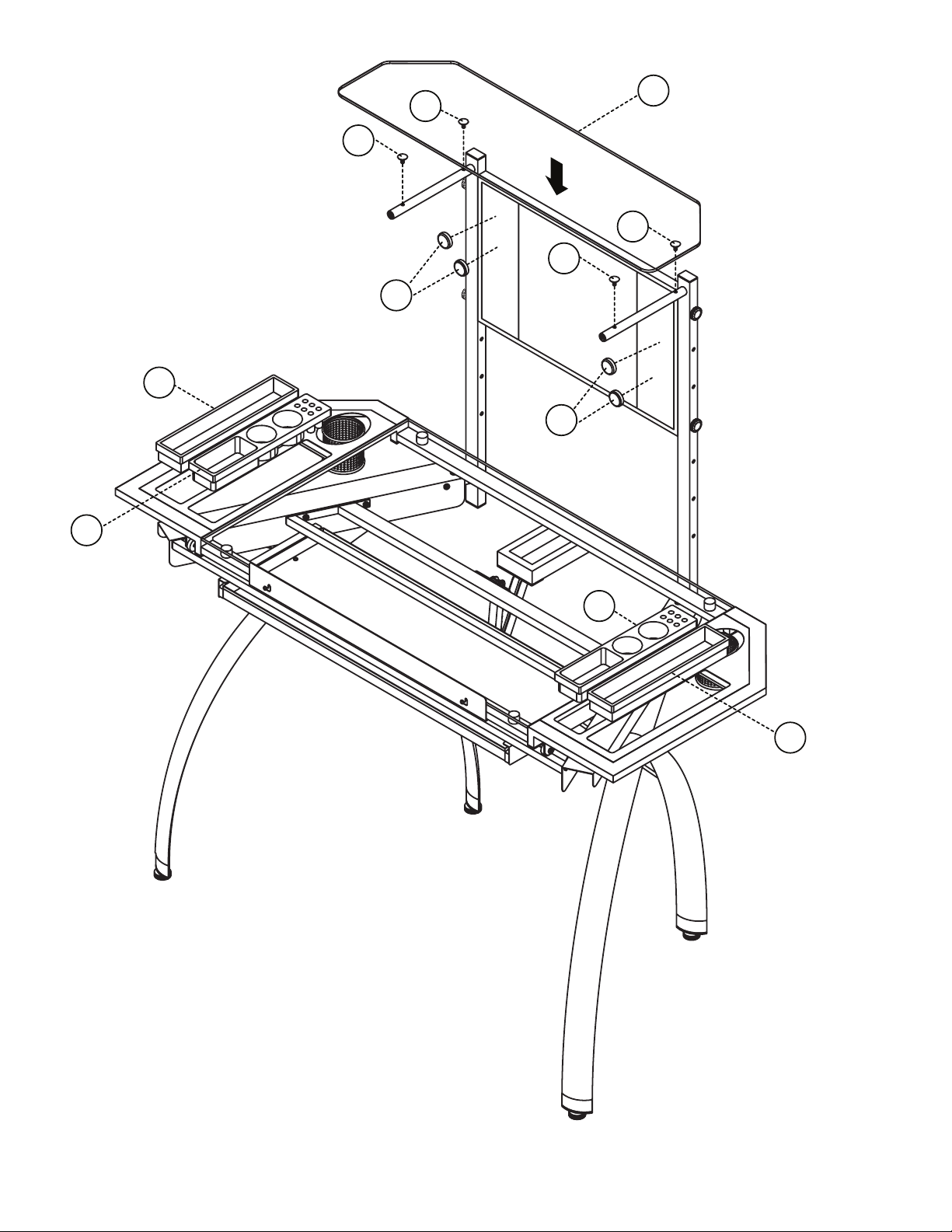

22

22

21

21

23

23

4

27

27

27

27

p. 16
