Page 1
Thank you for purchasing our Studio Designs, Inc.
Gracias por comprar nuestro mueble Studio Designs, Inc.
Merci d’avoir acheté un meuble Studio Designs, Inc.

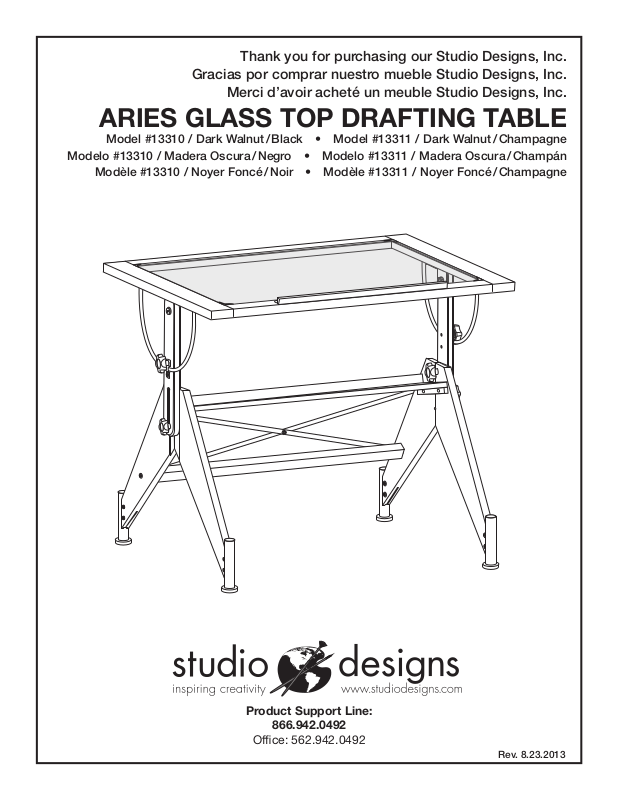

ARIES GLASS TOP DRAFTING TABLE
Model #13310 / Dark Walnut / Black • Model #13311 / Dark Walnut / Champagne
Modelo #13310 / Madera Oscura / Negro • Modelo #13311 / Madera Oscura / Champán
Modèle #13310 / Noyer Foncé / Noir • Modèle #13311 / Noyer Foncé / Champagne
Product Support Line:
866.942.0492
Ofce: 562.942.0492
Rev. 8.23.2013
Page 2
ASSEMBLY INSTRUCTIONS - IMPORTANT:
Carefully unpack & identify each component before attempting to assemble. Refer to parts list. Please take care
when assembling the unit and always set the parts on a clean, soft surface.
If you require any assistance with assembly, parts, or information on other products, please visit our website:
www.studiodesigns.com or call or write us.
WARNING!
Glass worksurface maximum weight capacity limit: 25 lbs/11,34 kg. Do not exceed this limit!! Please use care and
good judgement when placing objects on glass surface.
INSTRUCCIONES PARA ARMAR - IMPORTANTE:
Desempaque cuidadosamente e identifique cada componente antes de tratar de empezar su ensambladura.
Verifique la lista de partes. Por favor tenga cuidado cuando arme la unidad y siempre coloque las piezas sobre una
superficie plana, suave y limpia.
Si necesita ayuda con el armado, partes o información sobre otros productos, viste por favor nuestra página en el
internet: www.studiodesigns.com o por favor lláme o escribanos.
¡AVISO!
La capacidad limite de peso sobre la superficie de vidrio es de: 25 libras/11,34 kg. ¡No exceda este limite! Use
por favor cuidado y buen juicio antes de colocar objetos sobre la superficie de vidrio.
DIRECTIVES DE MONTAGE - IMPORTANT:
Avant de commencer l’assemblage, déballez délicatement toutes les pièces et repérez-les sur la liste des pièces.
Procédez avec soins durant l’assemblage et posez toujours les pièces sur une surface propre, douce et lisse.
Si vous avez besoin d’aide concernant l’assemblage ou les pièces, ainsi que des informations sur d’autres produits,
n’hésitez pas à nous ‘écrire ou nous appeler ou sur Internet: www.studiodesigns.com
ATTENTION!
Limite maximale de charge sur la surface de travail en verre: 25 livres/11,34 kg. Ne depassez pas cette
limite! Précaution et bon sens sont de rigueur lorsque vous placez des objets sur une surface en verre.
Check screws, nuts and bolts periodically (or every 6 months). Tighten if necessary.
Revise los tornillos, tuercas y los pernos periódicamente (o cada 6 meses). Aprietelos si es necesario.
Révisez les vis, écrous et des boulons périodiquement (ou chaque 6 mois). Serrez s’il est nécessaire.
p. 2
Page 3
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ PICTURE / ILLUSTRATION / DIBUJO
Table Top
Mesa
Table
2. 1Right Leg
Pata Derecha
Jambe Droite
3. 1Left Leg
Pata Izquierda
Jambe Gauche
11.
Upper Leg
Pata Superior
Jambe Supérieure
5. 1Lower Shelf
Estante Inferior
Étagère Inferieure
6. 1Rear Support Bar
Barra de Soporte Posterior
Barre de Soutien Arrière
24.
p. 3
Page 4
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ PICTURE / ILLUSTRATION / DIBUJO
7. 1Pencil Ledge
Borde Para Lápiz
Bord De Crayon
U-Bracket
Soporte-U
Support-U
9. 1Cross Brace – A
Anclaje transversal – A
Entrejambe – A
10. 1Cross Brace – B
Anclaje transversal – B
Entrejambe – B
Top Bracket
Soporte Superior
Support Supérieur
28.
211.
12. 4Feet
Pies
Pieds
13. 2Bracket
Soporte
Support
14. 4Floor Leveler
Nivelador de Piso
Pièce de Nivellement
p. 4
Page 5
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ PICTURE / ILLUSTRATION / DIBUJO

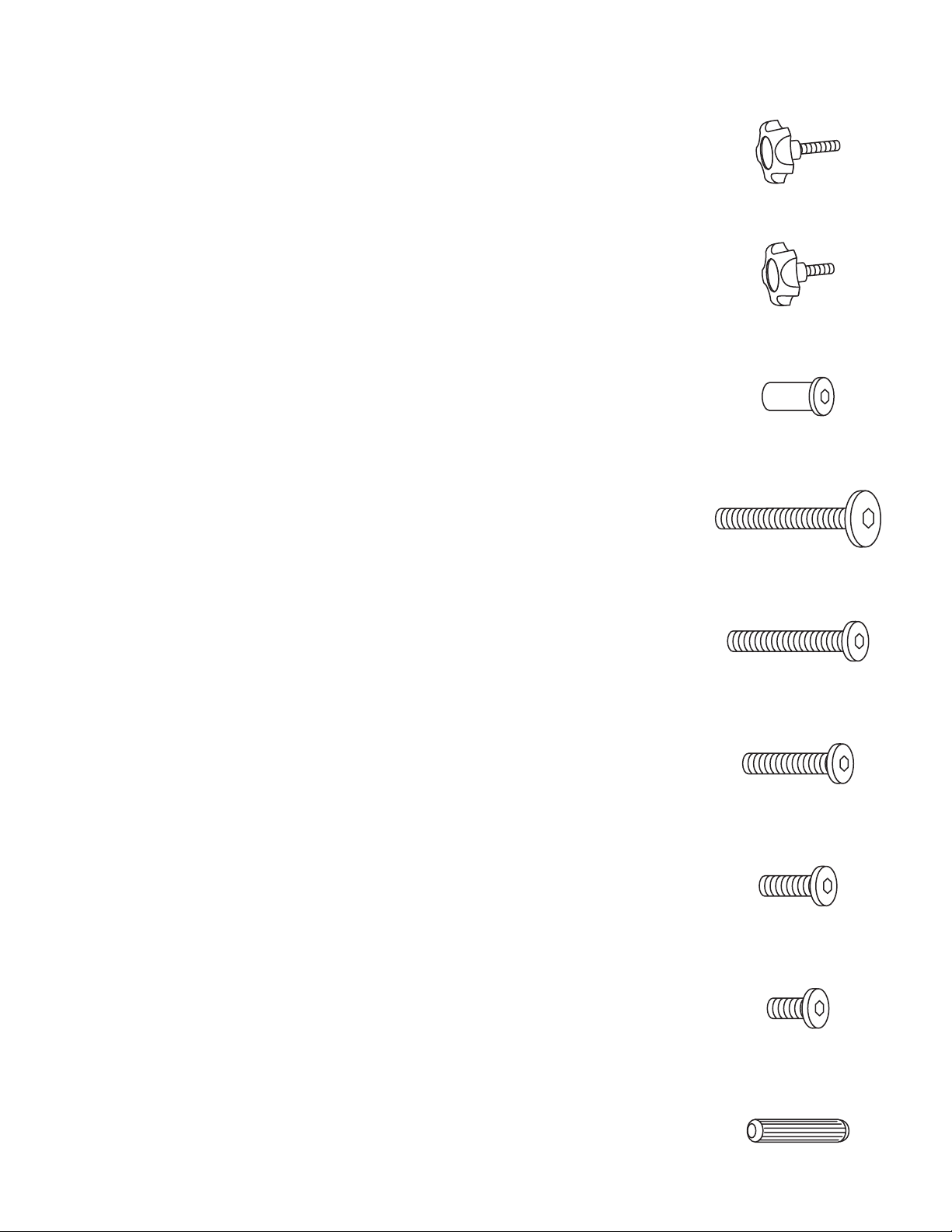

15. 4Knob – Long
Perilla – Largo
Bouton – Longue
16. 2Knob – Short
Perilla – Corto
Bouton – Court
Allen Bolt Insert
Insertar Perno Allen
Insert de Boulon Allen
18. 2Allen Bolt – 3/8" x 1 3/4"
Perno Allen – 9 mm x 45 mm
Boulon Allen – 9 mm x 45 mm
19. 2Allen Bolt – 1/4" x 1 1/2"
Perno Allen – 6 mm x 38 mm
Boulon Allen – 6 mm x 38 mm
Allen Bolt – 1/4" x 1"
Perno Allen – 6 mm x 25 mm
Boulon Allen – 6 mm x 25 mm
817.
420.
21. 26Allen Bolt – 1/4" x 3/4"
Perno Allen – 6 mm x 19 mm
Boulon Allen – 6 mm x 19 mm
22. 1Allen Bolt – 1/4" x 1/2"
Perno Allen – 6 mm x 12 mm
Boulon Allen – 6 mm x 12 mm
23. 6Wooden Dowel
Perno de madera
Tourillon
p. 5
Page 6
PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QUANTITY / CANTIDAD / QUANTITÉ PICTURE / ILLUSTRATION / DIBUJO

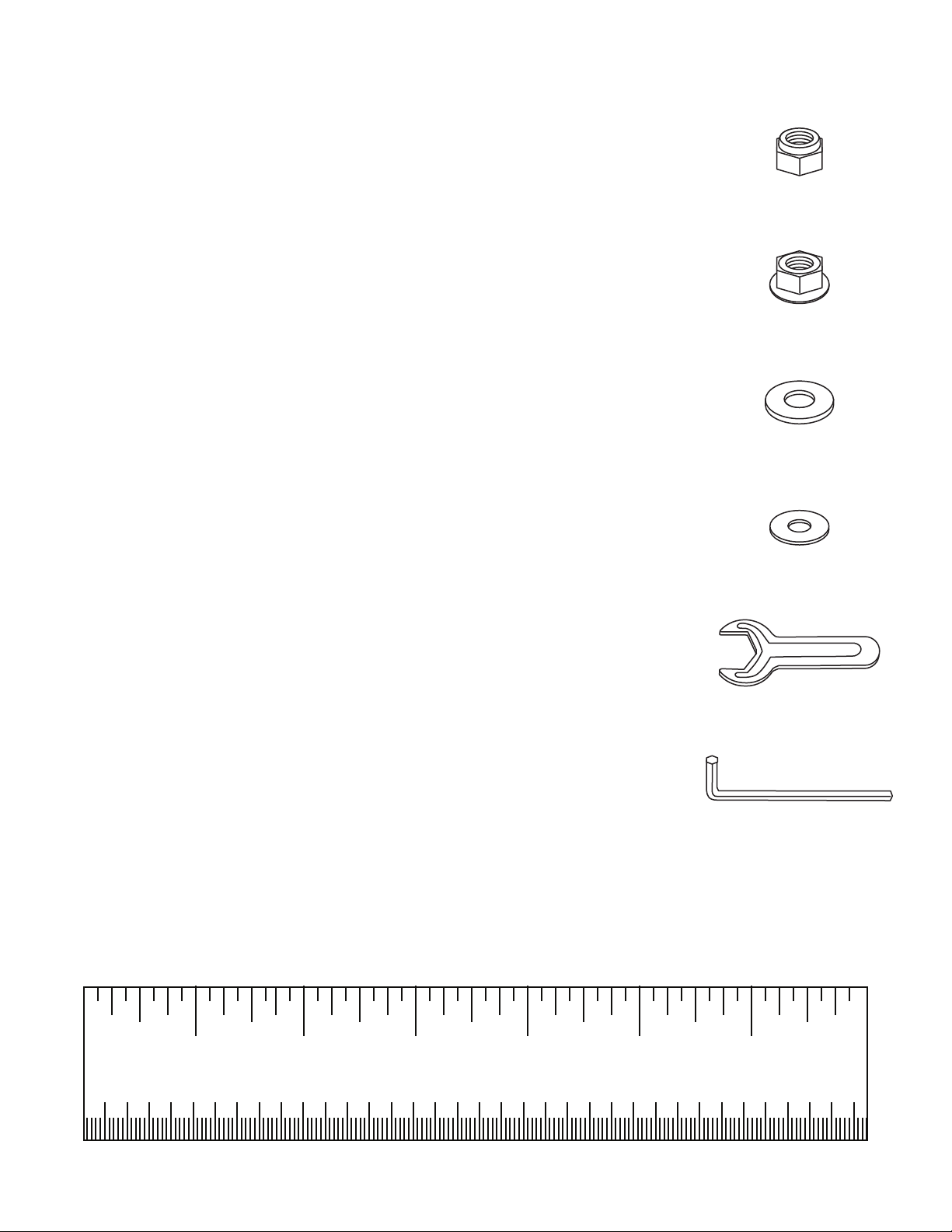

24. 2Nut – Large
Tuerca – Grande
Écrou – Grand
25. 1Nut – Small
Tuerca – Pequeño
Écrou – Petit
Washer – Large
Arandela – Grande
Rondelle – Grand
27. 33Washer – Small
Arandela – Pequeño
Rondelle – Petit
28. 1Wrench
Llave
Clé
Allen Wrench
Llave Allen
Clé Allen
426.
129.
INCHES
MILLIMETERS
10
1
20 30 40
2 3
50 60 70
4
80 90 100 110 120 130 140 150 160 170
5
6 7
p. 6
Page 7

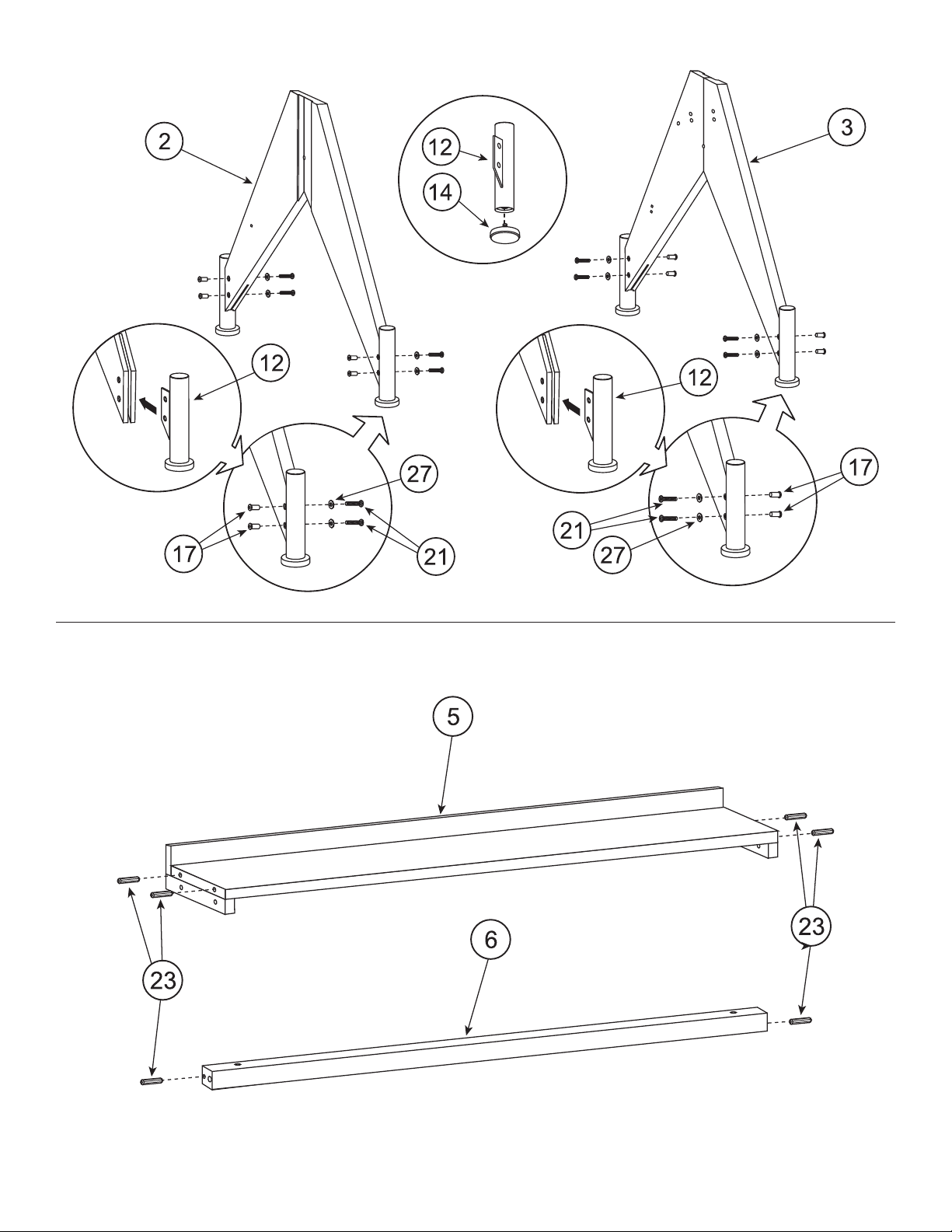

Step 1
4x
Step 2
p. 7
Page 8

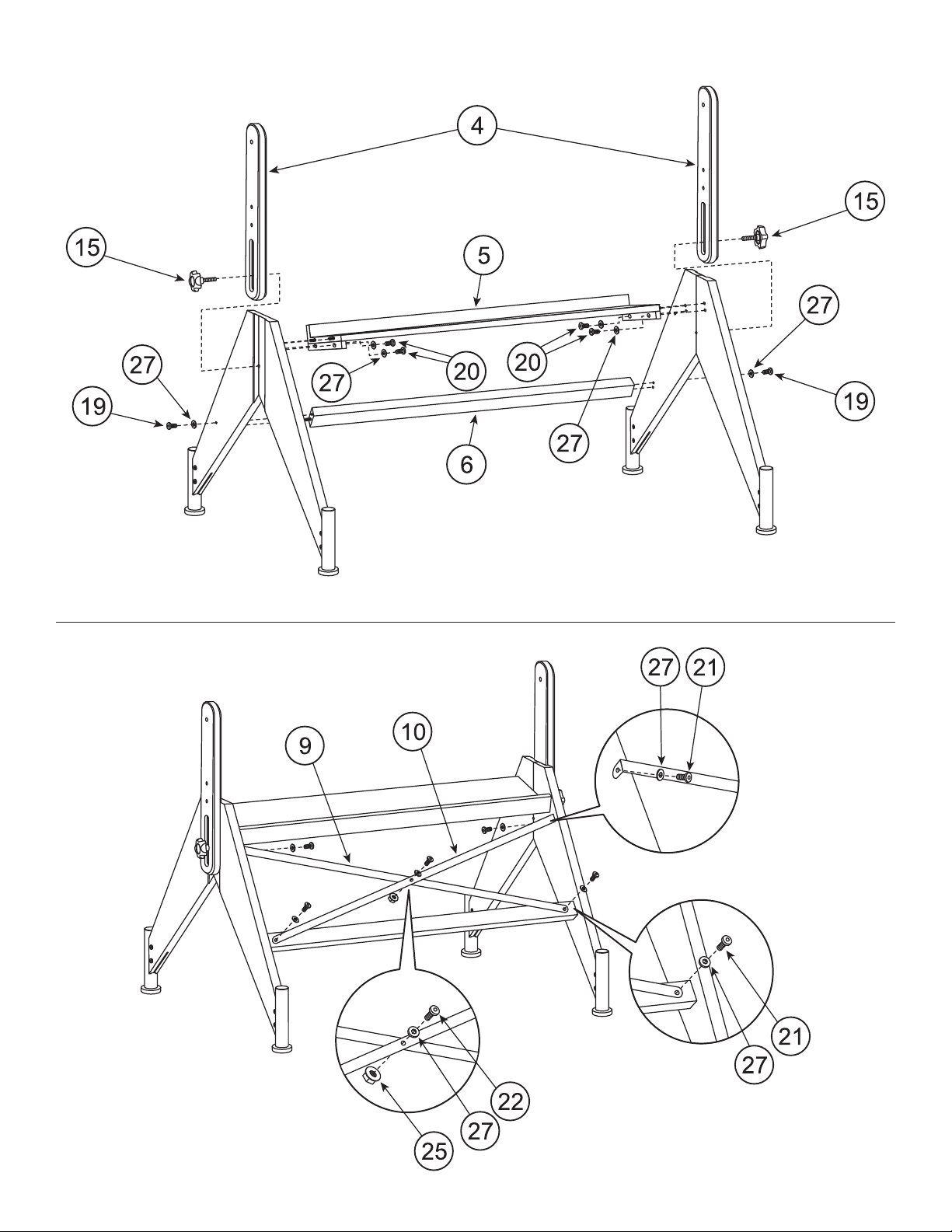

Step 3
Step 4
p. 8
Page 9

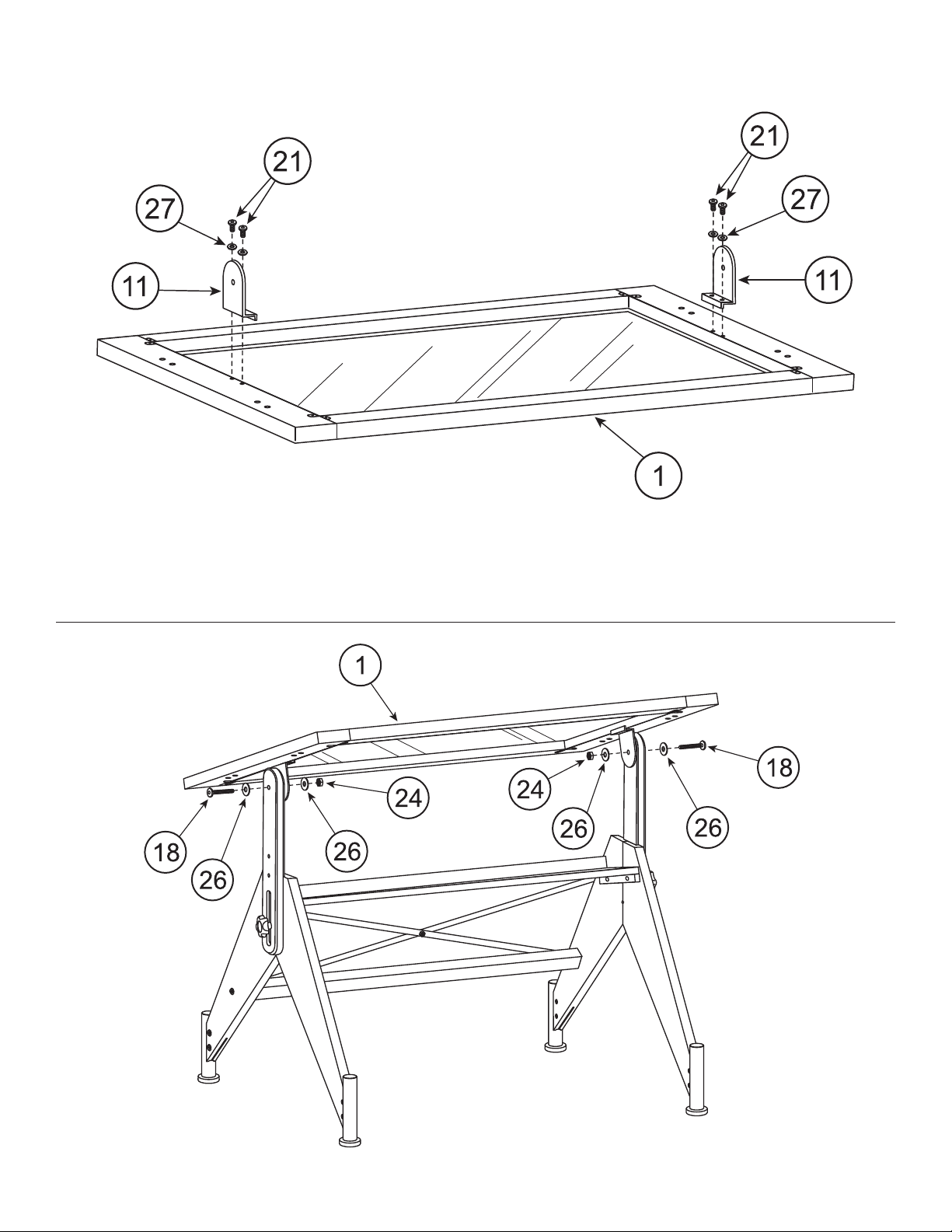

Step 5
Step 6
p. 9
Page 10

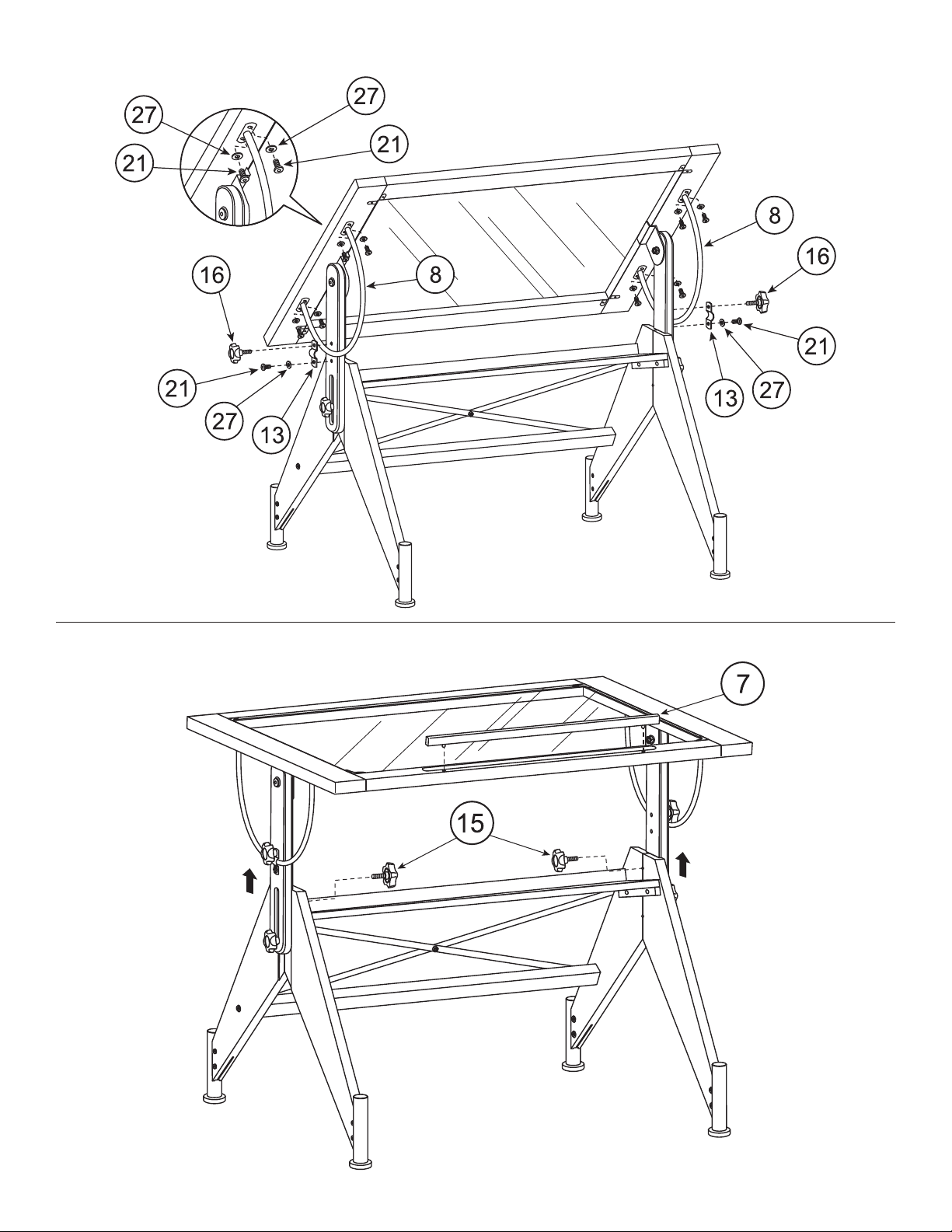

Step 7
Step 8
p. 10
Page 11
LIMITED WARRANTY
Studio Designs (the “Company”) warrants to the original purchaser that this product will be free from defects in its workmanship
and materials, under normal residential use and service conditions, as described herein. The Company will repair or replace, at its
option, without charge to the original purchaser only, the defective product or parts for a period of ten (10) years (or Thirty (30) days
on closeouts and discounted products) from the date of purchase and while owned by the original purchaser. This warranty shall be
effective for the applicable time period beginning from date of purchase as shown on your original sales receipt. Replacement parts
can only be supplied if parts are available. Items out of production may be unavailable. The Company’s obligation under this war-
ranty is limited to repairing or replacing products or parts as provided herein. This product has been designed for and is intended
for residential use only. This warranty is original purchaser’s sole remedy for product defects, and this warranty does not extend to
any product, or damage to any product, caused by or attributable to abuse or misuse, products used for commercial or rental purposes, use modification of, or attachments to the product, and products or parts not used, maintained, or installed in accordance
with the Company’s installation, maintenance and/or applicable guidelines. The warranty extended hereunder is in lieu of any and all
other warranties, express or implied, including without limitation any implied warranty of merchantability or of tness for a particular
purpose. The Company will not be responsible for indirect, special, incidental or consequential damages. Some states do not allow
the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specic legal rights. You may also have other rights which may vary from state to state. The Company will advise
you of the procedure to follow in making warranty claims. Telephone Studio Designs at 866.942.0492 to explain the defect and give
your name, address, and telephone number. Please be prepared with the model number of the product, date and place of purchase.
If you require any assistance with assembly or parts please visit our website: www.studiodesigns.com.
GARANTÍA LIMITADA
Studio Designs (la “Compañía”) garantiza al comprador original que este producto estará libre de defectos tanto de fabricación
como en los materiales utilizados bajo el uso, servicio y condiciones normales residenciales, tal como se describe a continuación.
La Compañía reparará o reemplazará, como una opción, sin cargo alguno únicamente al comprador original, el producto o las partes defectuosas por un período de diez (10) años (o (treinta (30) días si son productos de saldo y con descuento) desde la fecha de
compra y mientras éste siga siendo propiedad del comprador original. Esta garantía será efectiva para el período de tiempo pertinente a partir de la fecha de compra que se muestra en el recibo de venta original. Las partes de reemplazo únicamente podrán ser
proporcionadas si éstas se encuentran disponibles. Los artículos que estén descontinuados podrían no estar disponibles. La obligación de la Compañía bajo esta garantía se limita a la reparación o el reemplazo de los productos o las partes como se describe
en ésta. Este producto ha sido diseñado para, y con el propósito de que sea para uso residencial únicamente. Esta garantía es el
recurso exclusivo respecto a productos defectuosos para el comprador, y esta garantía no se extiende a cualquier otro producto,
o los daños a cualquier otro producto, causados por, o atribuibles al abuso o mal uso, productos utilizados para propósitos comerciales o de arrendamiento, modicación en el uso de, o anexos al producto, y productos o partes que no sean usadas, mantenidas
en buenas condiciones, o instaladas de acuerdo con las directrices de instalación y mantenimiento de la compañía, y/o otras directrices pertinentes. Conforme a la presente extensión de esta garantía, en vez de cualquier y todas las otras garantías, expresas o
implícitas, incluyendo sin limitación cualquier garantía tácita de comercialidad o capacidad para un propósito particular. La Compañía no será responsable de los daños indirectos, especiales, incidentales o consecuentes. En algunos estados no se permite la
exclusión o limitación de daños incidentales o consecuentes, por lo que las limitaciones o exclusiones anteriores podrían no ser
aplicables para usted. Esta garantía le ofrece derechos legales especícos. Usted también podría tener otros derechos, los cuales
podrían variar en cada estado. La Compañía le informará acerca del proceso a seguir para realizar los reclamos de esta garantía.
Comuníquese con Studio Designs al 866.942.0492 para explicar el defecto y proporcione su nombre, dirección y número telefónico.
Por favor esté listo para proporcionar la información del número de modelo del producto, la fecha y el lugar de compra. Si necesita
ayuda para ensamblar o con las partes, por favor visite nuestro sitio en Internet: www.studiodesigns.com.
GARANTIE LIMITÉE
Studio Designs (la « Compagnie ») garantit à l’acheteur original que ce produit sera exempt de tout défaut de fabrication et matériel
s’il est utilisé à la maison et dans des conditions d’exploitation normales, tel que décrit à la présente. La Compagnie réparera ou
remplacera, à sa discrétion et sans frais pour l’acheteur original seulement, le produit défectueux ou les pièces défectueuses pour
une période de dix (10) ans (ou trente (30) jours sur des produits liquidés ou offerts à prix réduits), à compter de la date d’achat et
pendant que l’acheteur original est propriétaire du produit. Cette garantie sera en vigueur pour la période de temps applicable à
compter de la date d’achat, comme l’illustre le reçu de vente original. Les pièces de rechange ne pourront être fournies uniquement
si elles sont disponibles. Les articles hors de production ne seront peut-être pas disponibles. En vertu de cette garantie, l’obligation
de la Compagnie se limite à réparer ou à remplacer les produits ou les pièces, comme le stipulent les présentes. Ce produit a été
conçu pour un usage résidentiel et a pour but d’être utilisé uniquement ainsi. Cette garantie est le seul recours de l’acheteur original
lorsque le produit est défectueux, et cette garantie ne s’applique pas à tout produit ou dommages à tout produit, causés par ou attribuables à un usage abusif ou à un mésusage ou si les produits sont utilisés à des ns commerciales ou de location, si l’utilisation
du produit est modifiée ou si les accessoires et les produits ou pièces du produit ne sont pas utilisés, entretenus ou installés
conformément aux directives d’installation, d’entretien et/ou applicables. La garantie fournie à la présente remplace toutes autres
garanties expresses ou implicites, y compris sans toutefois s’y limiter toute garantie implicite de commercialité ou de qualité pour
un usage particulier. La Compagnie n’est pas responsable des dommages indirects, spéciaux, imprévus ou consécutifs. Certains
états ou provinces interdisent l’exclusion ou la restriction des dommages imprévus ou consécutifs; ainsi, les limites ci-dessus ou les
exclusions ne s’appliquent peut-être pas. Cette garantie vous donne des droits spéciques. Vous pourriez avoir d’autres droits qui
peuvent varier d’un état à l’autre ou d’une province à l’autre. La Compagnie vous indiquera comment présenter des réclamations de
garantie. Communiquez avec Studio Designs al 866.942.0492 pour expliquer la défectuosité, et donnez vos nom, adresse et numéro
de téléphone. N’oubliez pas de donner le numéro de modèle du produit, la date et le lieu d’achat. Si vous avez besoin d’aide pour
assembler le produit ou obtenir des pièces, consultez notre site web à l’adresse www.studiodesigns.com.
ARIES GLASS TOP DRAFTING TABLE
p. 11
