English

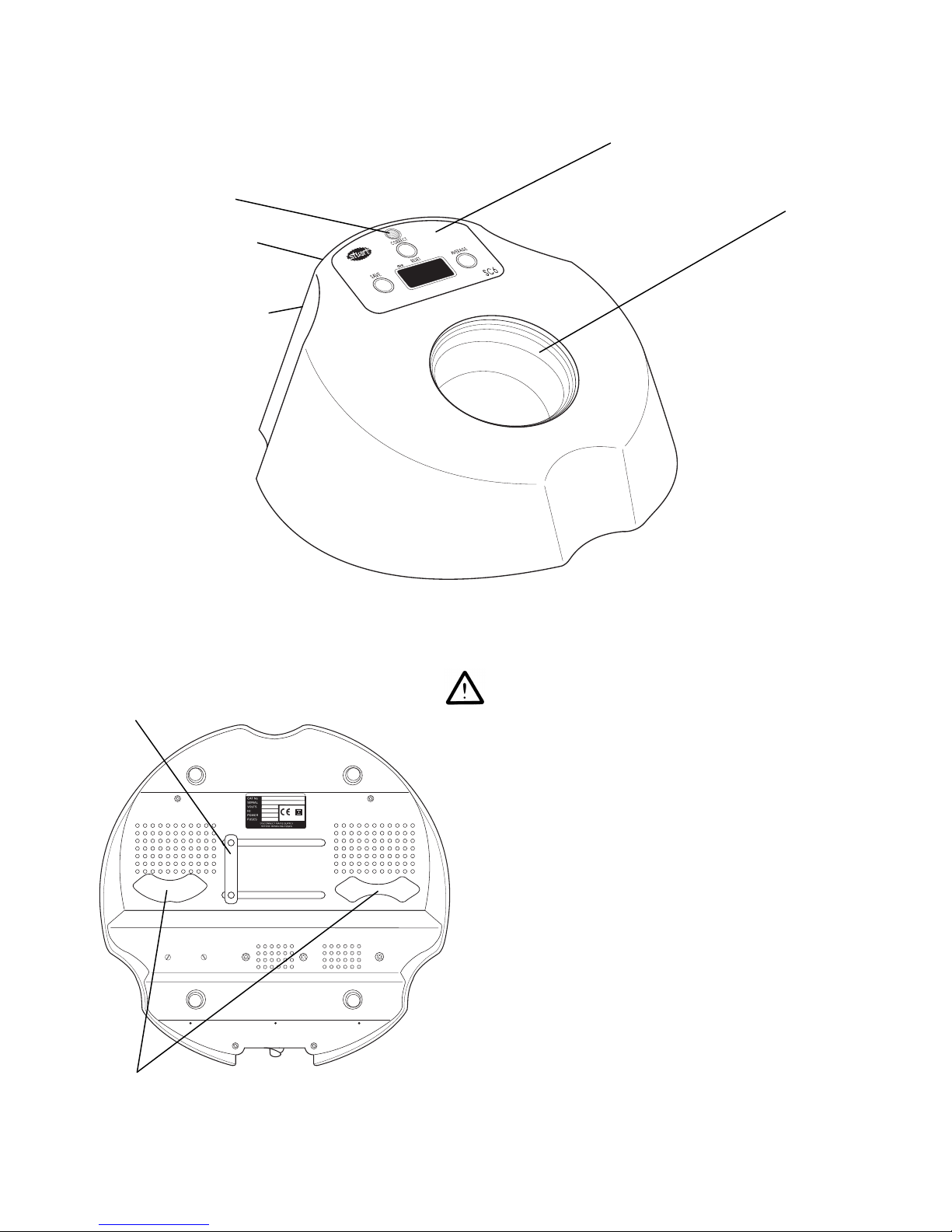

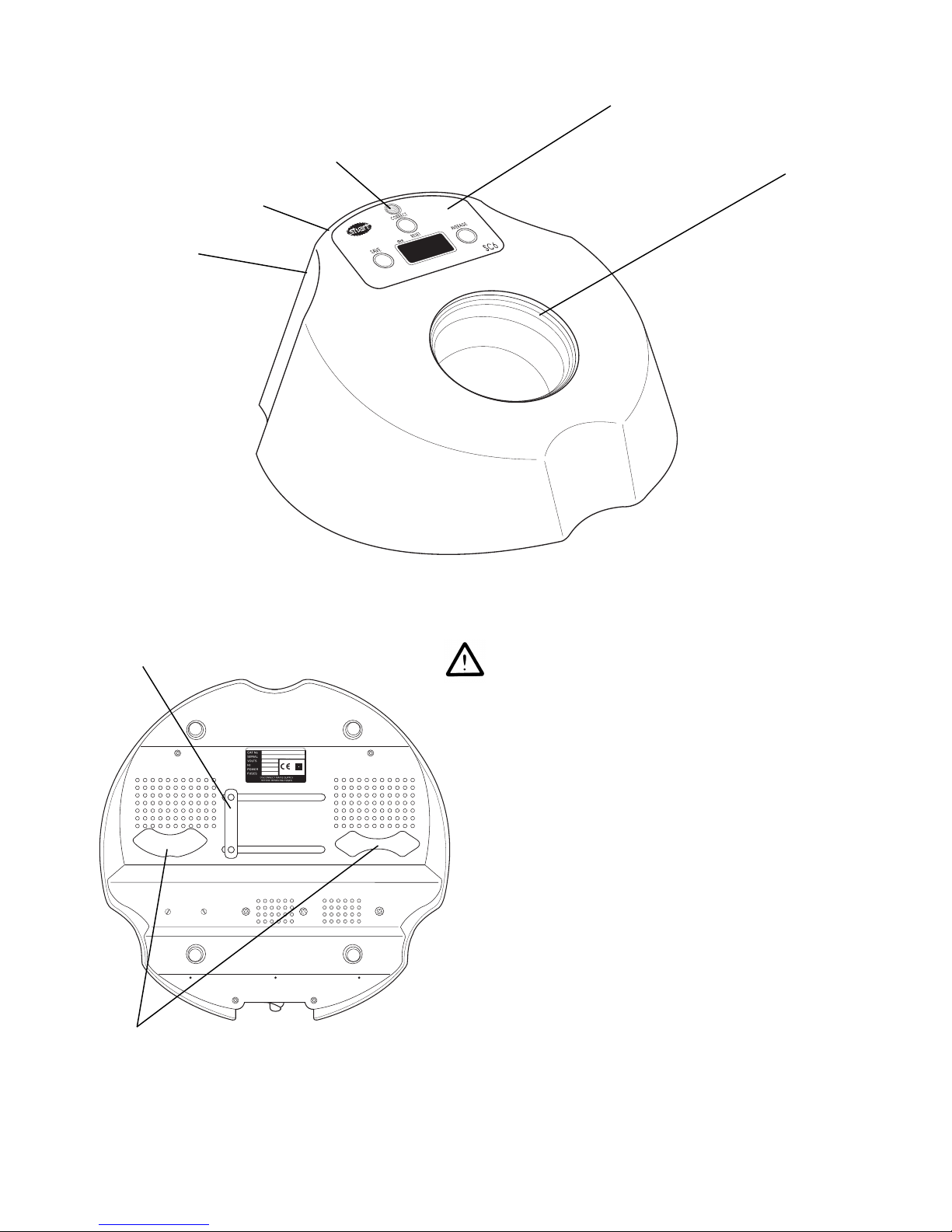

Figure 1: SC6 controls

Figure 2: Underneath the SC6

Control panel

Receiver
plate

Magnifier position

Sensitivity adjustment

Mains ON/OFF switch

Thank you for purchasing this piece of
Barloworld Scientific equipment. To get the
best performance from the equipment, and
for your own safety, please read these
instructions carefully before use.

This equipment is designed to operate under the
following conditions:-

❖ For indoor use only
❖ Use in a well ventilated area
❖ Ambient temperature range +5°C to +40°C
❖ Altitude to 2000m
❖ Relative humidity not exceeding 80%
❖ Mains supply fluctuation not exceeding 10%
❖ Overvoltage category II IEC60364-4-443
❖ Pollution degree 2 IEC664

If the equipment is not used in the manner
described in this manual the protection provided
by the equipment may be impaired.

Background
adjustment

Dish adapters

Electrical Installation

THIS EQUIPMENT MUST BE EARTHED

Before connection, please read and
understand this instruction manual and
ensure that the line supply corresponds to
that shown on the rating plate.

Power consumption is:

Model Power Frequency Fuses

SC6 70W 50Hz 2xF3.15A
SC6/100V/50 70W 50Hz 2xF3.15A
SC6/100V/60 70W 60Hz 2xF3.15A
SC6/120V/60 70W 60Hz 2xF3.15A
SC6/220V/50 70W 50Hz 2xF3.15A
SC6/220V/60 70W 60Hz 2xF3.15A

The SC6 model is supplied with two mains leads
fitted with IEC plugs for connection to the
instrument. One has a UK 3 pin plug and the
other has 2 pin “Shuko” plug for connection to
the mains. Choose the lead appropriate for your
electrical installation and discard the other.
Should neither lead be suitable, take the lead
with the UK plug and replace the plug with a
suitable alternative. This involves cutting off the
moulded plug, preparing the cable and
connecting to the rewireable plug in accordance
with its instructions.

IT IS IMPORTANT THAT THIS OPERATION
SHOULD ONLY BE UNDERTAKEN BY A
QUALIFIED ELECTRICIAN

NOTE: Refer to the equipment’s rating plate to

ensure that the plug and fusing are suitable for
the voltage and wattage stated. The wires in the
mains cable are coloured as follows:

Live - Brown
Neutral - Blue
Earth - Green/yellow

The instruments are fitted with an IEC socket at
the rear of the instrument for connection of the
mains lead. The appropriate mains lead should be
connected BEFORE connection to the mains
supply.

1

Should the mains lead need replacement a cable
of 1mm

2

of harmonised code H05W-F connected
to an IEC320 plug should be used. N.B. the UK
mains lead is protected by a 10A fuse mounted
in the plug top.

IF IN DOUBT CONSULT A QUALIFIED
ELECTRICIAN

General Description

The unit consists of an illuminated receiver plate
and a large LED display. The pressure of marking
a colony with a felt-tip pen registers a count by
an audible bleep and advance on a digital display.
A built in averaging facility allows multiple plates
to be counted and then the average colony count
calculated. The pressure required to register a
count can be adjusted.
A choice of light or black background is available,
and the unit is supplied complete with one
Wolffhuegel graticule, segmentation disc and
centering adapters for 50-90mm dishes. A
magnifier for counting very small colonies is
available as an accessory.

Safety Advice Before Use

❖ The unit should be carried using both hands.
❖ Never move or carry the unit when in use or

connected to the mains electricity supply.

❖ In the case of mains interruption, a fault or

electrical failure, the unit will continue to
operate on removal of the fault.

Controls

Figure 1 shows the controls for the SC6.
Figure 2 shows the underside of the unit.

2

Operation

Setting up the SC6 Colony Counter
NOTE: All voltage variants operate in the same

way.
To select either the dark or white background,

slide the panel, which can be found underneath
the unit to the left or right until the background
clicks home in to place. To use a petri dish of
less than 90mm in diameter, select the
appropriate adapter, which can also be found on
the underside of the unit and place on the
receiver plate.

The SC6 is provided with a pack of clear discs,
designed to protect the receiver plate from dust
and scratches. Place a disc in the receiver plate.
If this becomes damaged, remove and replace
with another. If the Wolffhuegel graticule or
segmentation disc is required, place on top of the
clear protective disc on the receiver plate.

Position the apparatus on a firm level surface.
The sensitivity control knob, located at the back
of the unit, can adjust the pressure required to
register a count. Turning it clockwise will increase
the sensitivity, turning it anti-clockwise will
decrease the sensitivity.

If small colonies are to be counted, a magnifier is
available as an accessory. To assemble, screw the
flexible support arm in to the designated area
located on top of the unit. Adjust the flexible
support arm until the required magnification and
field of view is achieved.

Turn the unit ON at the ON/OFF switch located at
the back of the unit.

Counting

Position the Petri dish on the receiver plate using
the centering adapter if required. Ensure the
display is set to zero before counting by pressing
and holding the <correct/reset> key. Mark each
colony with a felt tip pen. Every time a colony is
marked, the apparatus will register the count
with a bleep and counter advance. If unwanted
counts are made, they can be removed from the

display by pressing the <correct/reset> key once
for each count. When the count is complete
either set the display to zero using the
<correct/reset> key or switch the unit OFF at the
mains.

Averaging

To use the averaging facility, place the first Petri
dish on the receiver plate. At the end of the
count, press the <save> key to store the count in
the memory. This will be indicated by three
dashes on the display:

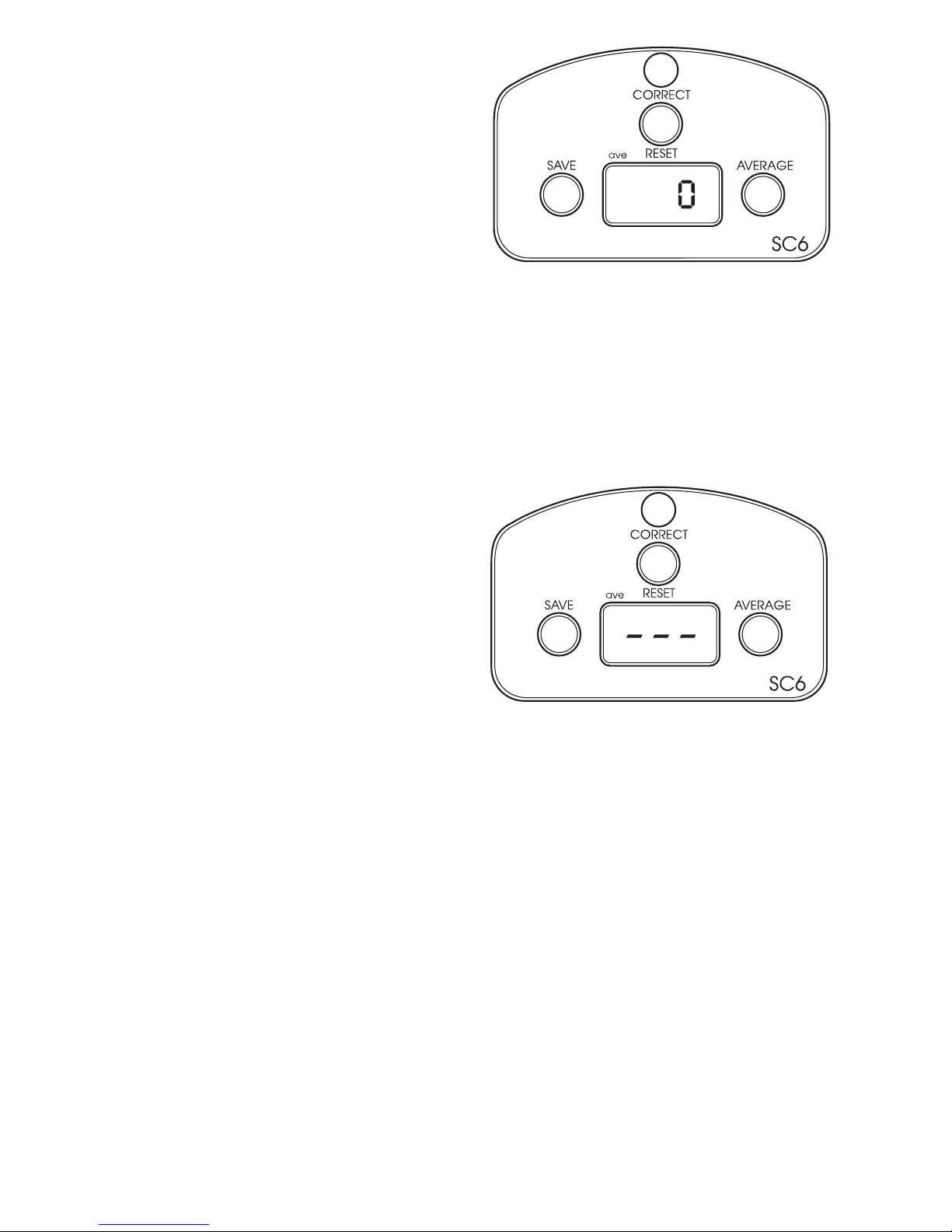

Figure 4: Saving counts on the SC6

Replace the Petri dish with the next and press
<save> to resume the count. Repeat until all
dishes have been counted. At the end of the
run, press the <average> key to display the
average count. The average count will be
calculated from all previously saved counts. The
average count may be viewed at any time during
the batch counting of Petri dishes by pressing the
<average> key when the three dashes are visible
on the display. When the average facility is active

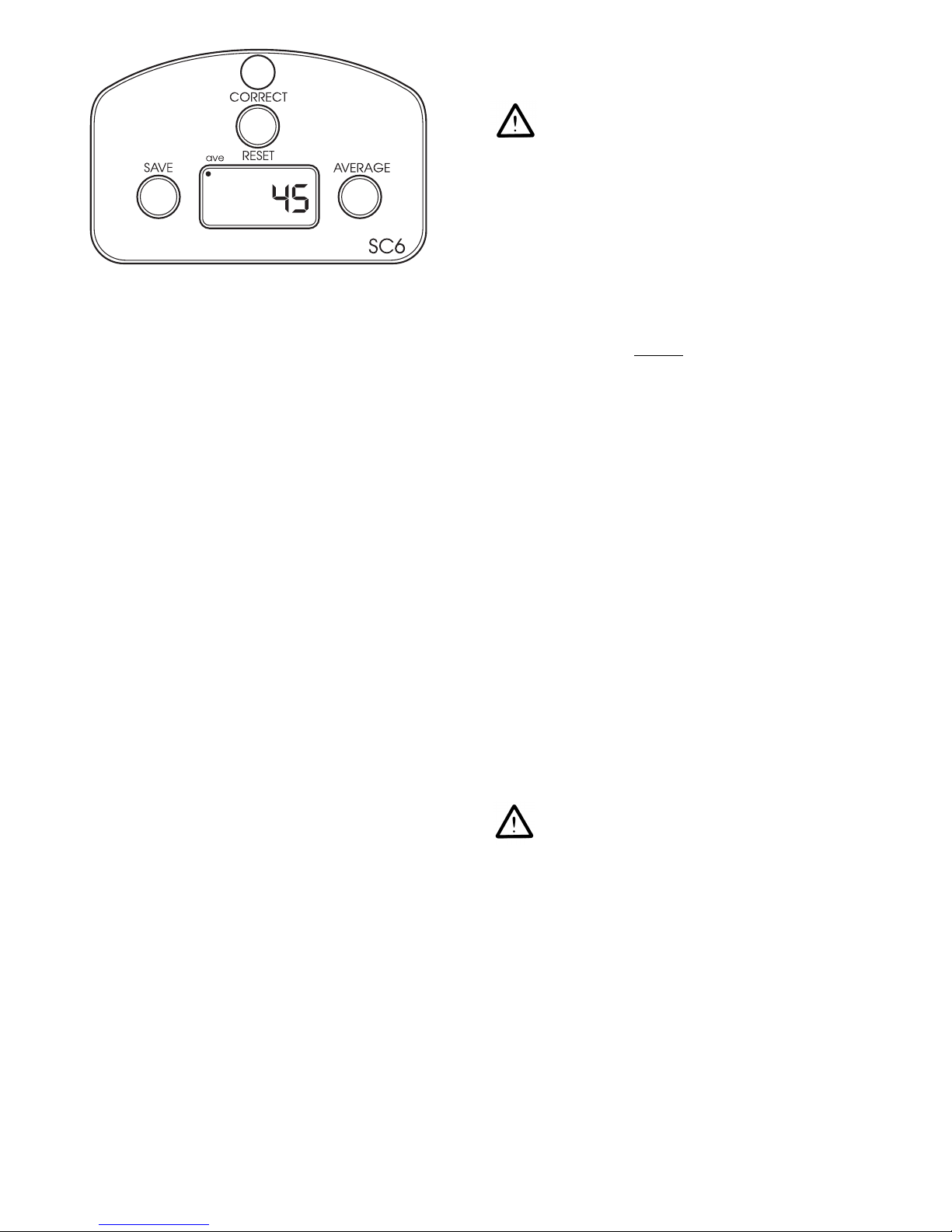

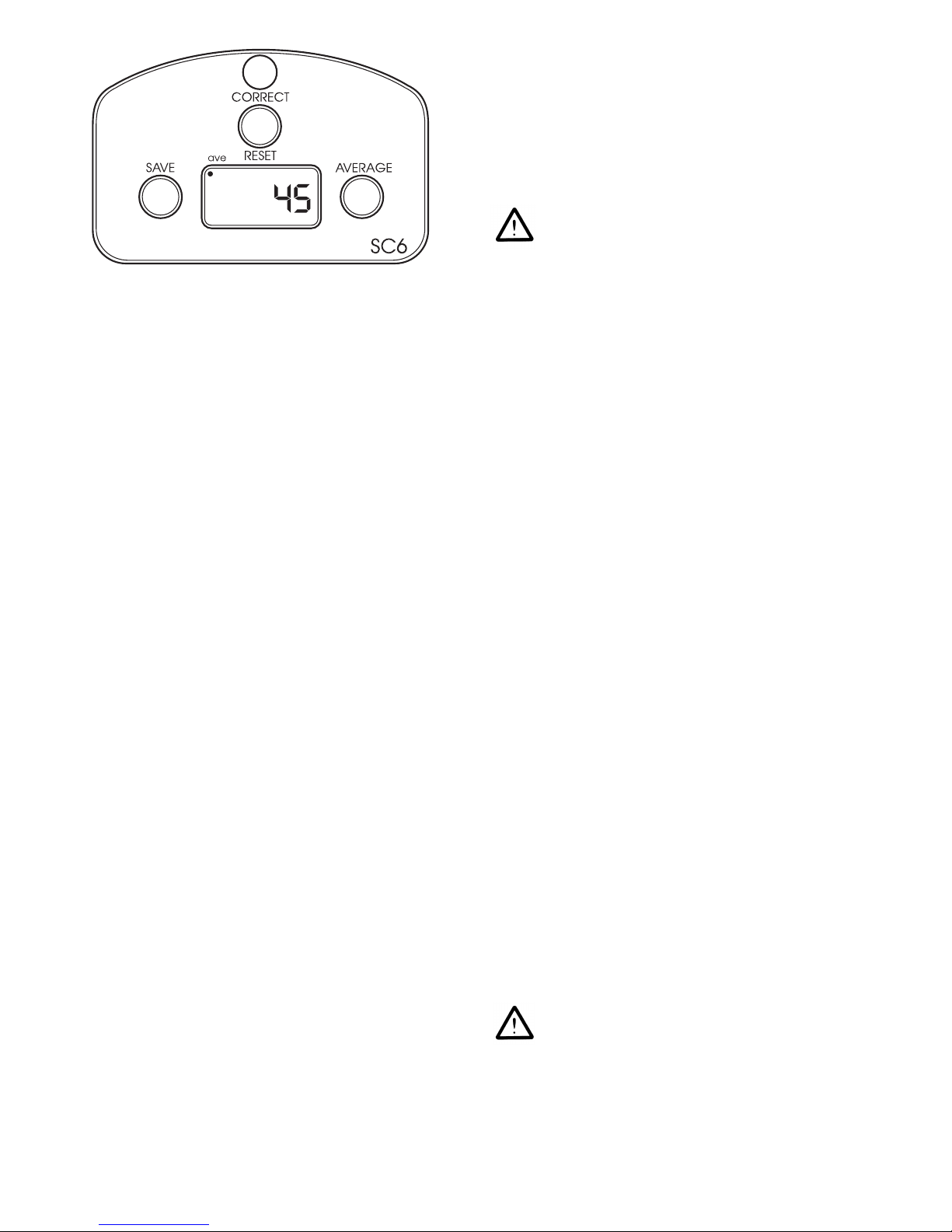

Figure 3: SC6 Control Panel

a red LED spot at the top left hand corner of the
display will be visible:

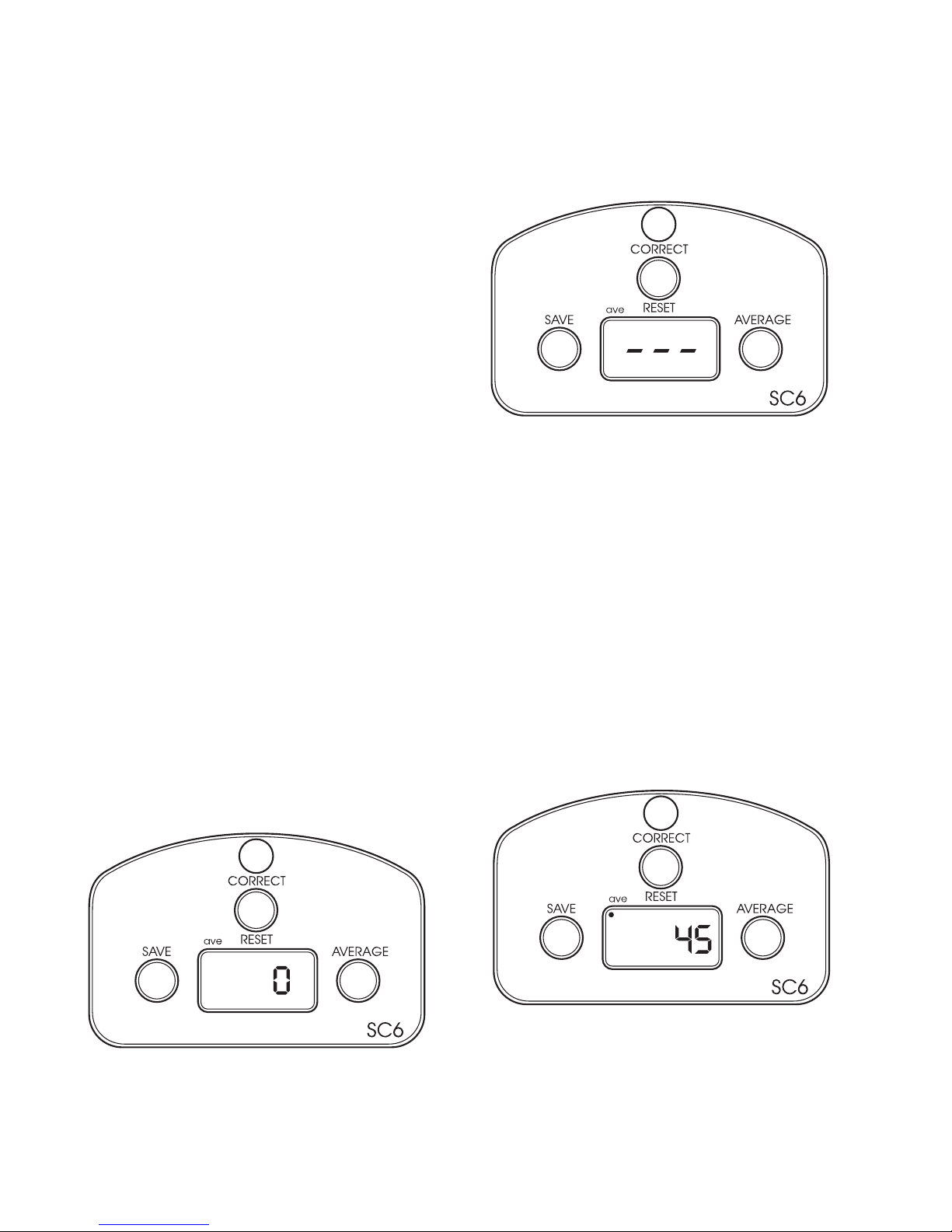

Figure 5: Active averaging facility on the SC6

To resume counting press the <average> key
again. When the count is complete, press and
hold the <correct/reset> key until the display
returns to zero. This will clear the memory of
saved counts.

When all counting is completed switch the unit
OFF at the mains.

Turning the audible counting bleep
ON or OFF

Turn the unit off at the mains ON/OFF switch.
Hold the <save> key down and switch the unit

ON at the mains ON/OFF switch.
Select either ‘ON’ or OFF using the

<correct/reset> key.
To confirm, press the <average> key.
The colony counter is now ready to use.
To turn the bleep on, repeat steps 1 to 5.

Cleaning the receiver plate

The receiver plate can easily be removed for
cleaning.

To remove, make sure that the instrument is
switched off at the mains. Tip the colony counter
upside down to remove the plate. Clean the plate
using a damp cloth only. Once cleaned the plate
should be returned to the colony counter.

Replacement plates are available (see Spares and
Accessories section).

Maintenance & Servicing

WARNING: Ensure the unit is

disconnected from the mains electricity
supply before attempting maintenance or
servicing.

Periodically clean the instrument using a damp
cloth and mild detergent solution. Do not use
harsh or abrasive cleaning agents.

Any repairs or replacement of parts MUST be
undertaken by suitably qualified personnel.

Spares and Accessories

The following spares and accessories are available
from your laboratory dealer:

Description Catalogue

Number

x1.7 magnifier SC6/1
x3 magnifier SC6/1/3
Wolffhuegel graticule
& segmentation disk (pack of 10) SC6/2
Centering adapter (pack of 2) SC6/3
Clear protective discs (pack of 10) SC6/4
Receiver plate SC6/5

For a comprehensive list of parts required by
service engineers conducting internal repairs,
please contact the Sales Department at
Barloworld Scientific Ltd quoting both the model
and serial number.

Only spare parts supplied or specified by
Barloworld Scientific Ltd. or its agents
should be used. Fitting of non-approved
parts may affect the performance and
safety features designed into the
instrument.

If in any doubt, please contact the Technical
Service Department of Barloworld Scientific Ltd.
or the point of sale.

Barloworld Scientific Ltd.
Stone, Staffordshire ST15 0SA
United Kingdom
Tel: [phone]
Fax: [phone]
e-mail [e-mail]
www.barloworld-scientific.com

3

4

Warranty

Barloworld Scientific Ltd warrants this instrument
to be free from defects in material and
workmanship, when used under normal
laboratory conditions, for a period of three (3)
years. In the event of a justified claim, Barloworld
Scientific will replace any defective component or
replace the unit free of charge.

This warranty does NOT apply if damage is
caused by fire, accident, misuse, neglect,
incorrect adjustment or repair, damage caused by
installation, adaptation, modification, fitting of
non-approved parts or repair by unauthorized
personnel.

Technical Specification

Digital display 3 digit LED Count 0 to 999
Dish size Up to 90 mm
Dimensions (w x d x h) 310 x 300 x 140 mm
Net weight 1.5Kg

5

Français

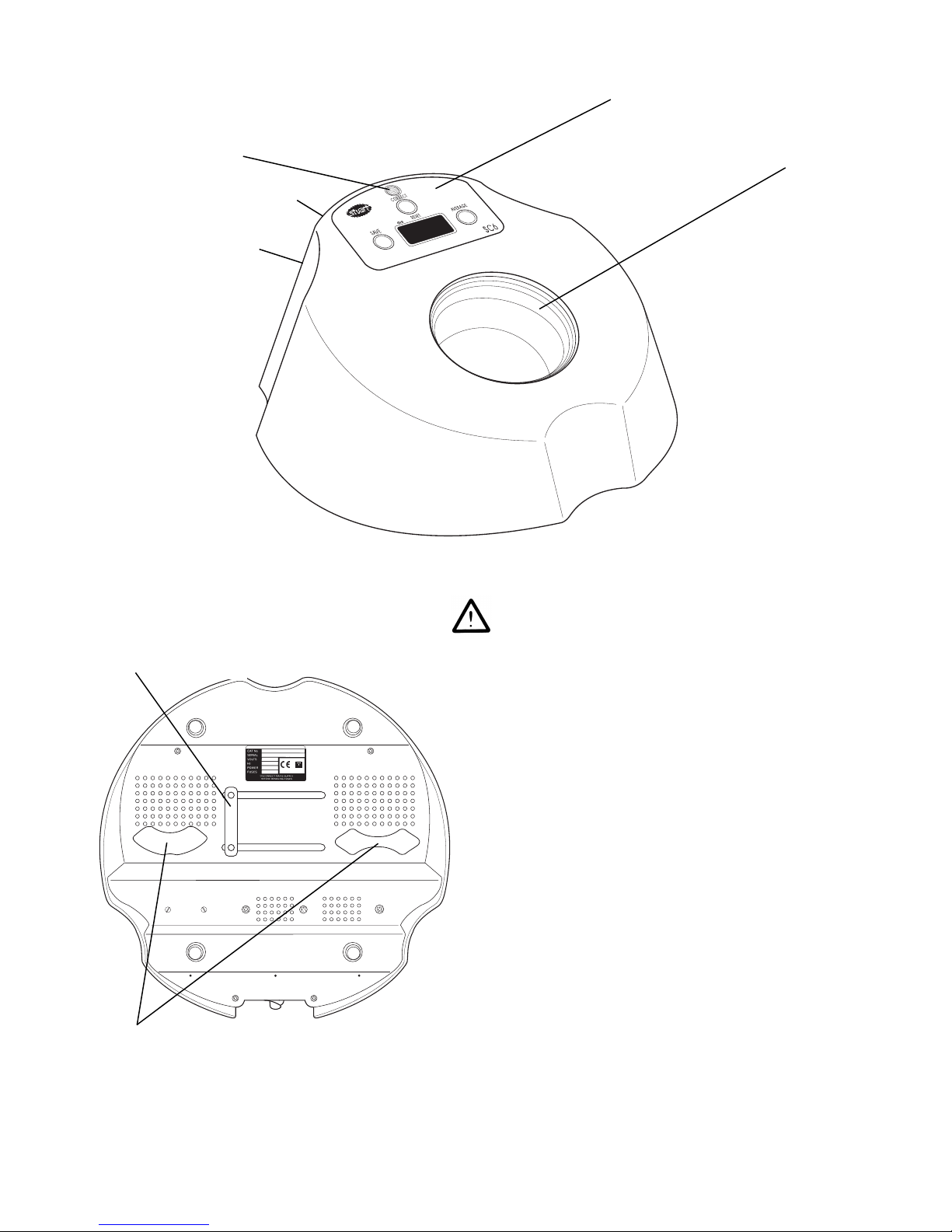

Figure 1 :
Commandes du SC6

Figure 2 : Sous-face du SC6

Panneau de commande

Plaque
réceptrice

Position de la loupe

Réglage de sensibilité

Interrupteur secteur
Marche/Arrêt

Merci d’acheter ce produit de Barloworld
Scientific. Pour obtenir le bon
fonctionnement de l’équipement, et pour
votre sécurité, lire avec attention les
instructions ci-dessous avant l’utilisation.

Le matériel Barloworld Scientific est conçu pour
fonctionner dans les conditions suivantes.

❖ Pour l’usage en intérieur seulement
❖ Utilisation dans une pièce bien aérée
❖ Température ambiante +5°C à +40°C
❖ Altitude inférieure à 2000m
❖ Humidité relative n’excédant pas 80%
❖ Fluctuations de l’alimentation électrique

n’excédant pas 10% de la valeur nominale

❖ Catégorie II IEC60364-4-443 de surtension
❖ Degré 2 IEC664 de pollution

Si l’équipement n’est pas utilisé de la façon
décrite dans ce manuel les différentes fonctions
de l’appareil peuvent être altérées.

Réglage du
fond

Adaptateurs pour boîtes

Installation Électrique

CET ÉQUIPEMENT DOIT ÊTRE RELIE À
LA TERRE

Avant le raccordement, s’assurer que
l’alimentation électrique convient. Cet
appareil exige une alimentation 230V, 50­60Hz, monophasé. La puissance est de 22W.

Une embase CEE est située à l’arrière de
l’instrument pour le raccordement à
l’alimentation électrique.

L’instrument est fourni avec deux câbles secteur
équipés d’une prises CEE pour le raccordement à
l’instrument. Sur un , se trouve une prise aux
normes anglaises et sur l’autre une prise de
européen 2P+T. Choisir le câble approprié pour
votre installation électrique et jeter l’autre.

Si ni l’un ni l’autre ne conviennent, vous devrez
alors obtenir le bon câble localement. Si ce n’est
pas possible, prendre celui avec la prise anglaise,
la couper et la remplacer par celle
correspondante au pays d’utilisation. Voir la
feuille d’instruction incluse pour le montage de
cette prise.

Si l’état du câble secteur exige son remplacement
un câble de 1mm

2

norme H05W-F relié à une

prise CEE 320 devra être employé.

N.B. Le câble anglais est protégé par un fusible
10A monté dans la prise.

Le câble doit être relié à l’instrument AVANT le
raccordement à l’alimentation électrique.

EN CAS DE DOUTE CONSULTER UN
ÉLECTRICIEN QUALIFIÉ

Description générale

L’appareil consiste en une plaque réceptrice
éclairée et un grand afficheur à diodes électrolu­minescentes. La pression de marquage d’une
colonie avec un crayon feutre enregistre un coup
par un bip sonore et l’avance sur un afficheur
numérique. Une fonction de moyenne incorporée

permet de compter de multiples plaques puis de
calculer la numération moyenne des colonies. La
pression nécessaire pour enregistrer un coup peut
être ajustée.

Le choix est disponible entre fond éclairé et fond
noir, et l’appareil est livré avec un réticule de
Wolffhuegel, un disque de segmentation et des
adaptateurs de centrage pour des boîtes de 50 à
90mm. Une loupe est disponible comme
accessoire pour compter les très petites colonies.

Conseil de sécurité avant utilisation

❖ L’appareil devra être porté à deux mains.
❖ Ne jamais déplacer ou transporter l’appareil

lorsqu’il est en service ou branché à
l’alimentation électrique sur secteur.

❖ Dans le cas d’une coupure secteur, d’un

défaut ou d’une panne électrique, l’appareil
va continuer à fonctionner une fois le
problème résolu.

Commandes

La Figure 1 présente les commandes du SC6.
La Figure 2 montre la sous-face de l’appareil.

Fonctionnement

Configuration du compteur de colonies SC6

Pour sélectionner le fond sombre ou blanc, faites
coulisser le panneau qui se trouve au-dessous de
l’appareil sur la gauche ou sur la droite jusqu’à ce
que le fond se verrouille d’un clic en position.
Pour utiliser une boîte de Pétri de moins de
90mm de diamètre, sélectionnez l’adaptateur
approprié, qui se trouve également en sous-face
de l’appareil, et placez-le sur la plaque réceptrice.

Le SC6 est livré avec un paquet de disques
translucides conçus pour protéger la plaque
réceptrice de la poussière et des rayures. Placez
un disque sur la plaque réceptrice. S’il est
endommagé, retirez-le et remplacez-le par un
autre. Si le réticule de Wolffhuegel ou le disque
de segmentation est nécessaire, placez-le sur le
dessus du disque protecteur translucide sur la
plaque réceptrice.

6

Positionnez l’appareil sur une surface stable et de
niveau. La molette de commande de sensibilité,
située à l’arrière de l’appareil, permet d’ajuster la
pression nécessaire pour enregistrer un coup.
Tournez-la dans le sens des aiguilles d’une
montre pour augmenter la sensibilité, et dans le
sens inverse des aiguilles d’une montre pour
diminuer la sensibilité.

Si les colonies à compter sont de petite taille, une
loupe est disponible comme accessoire. Pour la
monter, vissez le bras porteur souple à
l’emplacement désigné situé en haut de
l’appareil. Ajustez le bras porteur souple jusqu’à
obtenir le grossissement et le champ de vision
voulus.

Mettez l’appareil sous tension à l’aide de
l’interrupteur Marche/Arrêt situé à l’arrière de
l’appareil.

Comptage

Positionnez la boîte de Pétri sur la plaque
réceptrice à l’aide de l’adaptateur de centrage, si
nécessaire. Vérifiez que l’afficheur est réglé à zéro
avant de compter en appuyant sur la touche
<correct/reset> et en la maintenant enfoncée.
Marquez chaque colonie à l’aide d’un crayon
feutre. Chaque fois q’une colonie est marquée,
l’appareil enregistre le coup avec un bip et une
avance du compteur. Si des coups involontaires
sont réalisés, ils peuvent être retirés de l’afficheur
en appuyant sur la touche <correct/reset> une
fois par coup. Une fois la numération terminée,
réglez l’afficheur sur zéro à l’aide de la touche
<correct/reset>, ou mettez l’appareil hors tension.

7

Calcul de moyenne

Pour utiliser la fonction de moyenne, placez la
première boîte de Pétri sur la plaque réceptrice. A
la fin de la numération, appuyez sur la touche
<save> pour stocker la numération dans la
mémoire. Ceci va être indiqué par trois tirets sur
l’afficheur :

Figure 4 : Sauvegarde des numérations sur le SC6

Remplacez la boîte de Pétri par la suivante et
appuyez sur <save> pour reprendre la
numération. Répétez l’opération jusqu’à ce que
toutes les boîtes aient été comptées. A la fin du
cycle, appuyez sur la touche <average> pour
afficher la numération moyenne. La numération
moyenne va être calculée à partir de toutes les
numérations sauvegardées auparavant. La
numération moyenne peut être visualisée à tout
moment lors du comptage en lot des boîtes de
Pétri en appuyant sur la touche <average>
lorsque les trois tirets sont visibles sur l’afficheur.
Lorsque la fonction de moyenne est active, un
point rouge matérialisé par une DEL est visible
dans l’angle en haut à gauche de l’afficheur :

Figure 5 :
Fonction de calcul de moyenne active sur le SC6

Figure 3 : Panneau de commande du SC6
