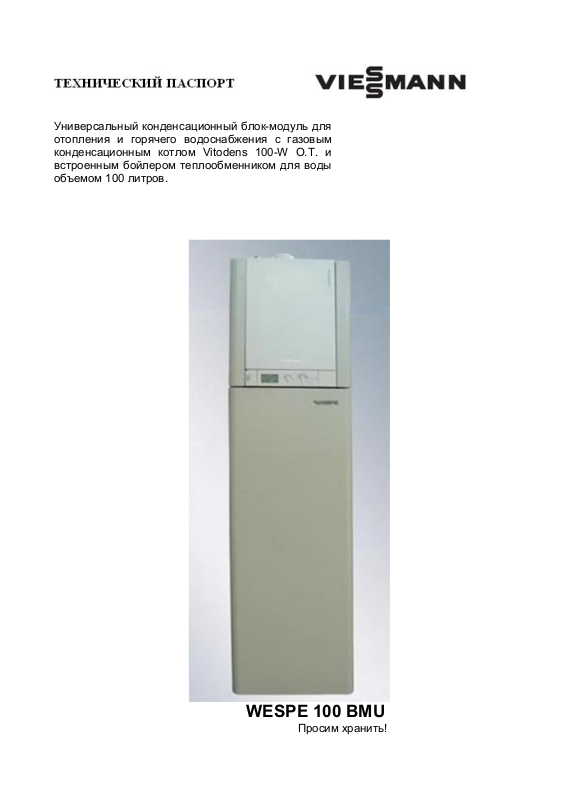

Page 1
Универсальный конденсационный блок-модуль для
отопления и горячего водоснабжения с газовым
конденсационным котлом Vitodens 100-W O.T. и
встроенным бойлером теплообменником для воды
объемом 100 литров.
WESPE 100 BMU
Просим хранить!
Page 2
Конструкция установки
Page 3
Описание изделия:
Универсальный конденсационный блокмодуль предназначен для отопления и
горячего водоснабжения. Был разработан с целью модернизации процесса
отопления, а также в качестве замены
газовым водогрейным котлам с подставным емкостным нагревателем.
Блок-модуль WESPE 100 BMU - комплексное устройство заводского изготовления с газовым конденсационным
котлом Vitodens 100-W O.T. (имеет 4
ступени 7,2-11,9; 7,2-14,6; 7,2-17,3; 7,223,7 кВт).
Модуль содержит встроенный емкостный водонагреватель с внутренним
эмалевым покрытием и змеевиком
греющего контура для нагрева воды и
поддержания ее в нагретом состоянии,
обеспечивающий высокую степень
комфорта.
Потребление газа: 1,3 м³ / час.
Блок-модуль собран в заводских условиях в единое целое, все его части легко осмотреть, сняв переднюю панель.
Вы получаете экономию времени на
монтаже системы отопления и ГВС, так
как данное устройство включает в себя
все необходимые элементы данных
систем и требует только подключения
конечных приборов (радиаторы, теплый
пол, ванна, умывальник, душ).
Рекомендации по применению:
Установка в квартирах и домах пло-
щадью от 40 - 350 кв.м.
Установка в одноквартирных домах и
таунхаусах.
Новые здания (например, сборные
дома и стройподрядные проекты) установка в бытовых и чердачных помещениях).
Модернизация: замена одноконтур-
ных настенных котлов, напольных газовых атмосферных котлов и водогрейных котлов для жидкого и газообразного топлива с подставным емкостным водонагревателем).
Page 4
Основные преимущества:
Два в одном. Модульный прибор
объединяет в себе преимущества
настенных конденсационных модулей Vitodens W O.T. с высококачественным встроенным накопителем
питьевой воды (объемом 100 лит-
ров).
Нормативный КПД до 108 %.
Конструкция накопителя для питье-
вой воды гарантирует наличие горя-
чей воды необходимой для Вас тем-
пературы и в любом количестве. По-
стоянное наличие горячей воды даже
после наполнения ванны.
Габариты устройства ориентированы
производителем на общепринятые
строительные нормы кухни. Не тре-
бует много места для установки. Ши-
рина и высота соответствуют стан-
дартным размерам кухонной ячейки.
Котел без труда размещается в ни-
шах.
Высокий комфорт по горячей воде.
Экономия затрат на эксплуатацию
благодаря эффективному приготов-
лению ГВС и инновационной тепло-
изоляции.
Компактная конструкция. Как следст-
вие низкие затраты на монтаж.
Экономия времени при установке
прибора, так как устройство монтируется на производстве в единое целое. Вам не придется тратить много
времени на ежегодное техобслуживание, так как все части его легко осмотреть, сняв переднюю панель прибора.
Позволяет экономить лимиты газа.
При подключении газа ввиду оптимальной мощности котла для малогабаритных коттеджей и квартир оплата лимитов газа существенно ниже.
Высокая эксплуатационная надеж-
ность.
Легкий доступ ко всем деталям кон-
струкции.
Простой монтаж и техобслуживание.
Page 5
Технические характеристики
Газовый котёл конструктивный тип категории II 2H3P
Диапазон номинальной тепловой мощности TvTr = 80/60 °C, кВт
Номинальная тепловая нагрузка, кВт
Уровень звукового давления, Дб
Давление подводимого газа (природный газ E), мбар
Максимально допустимое значение подведённого газа (природный газ E), мбар 25
Потребление газа (природный газ E), м³/ час 1,3 1,6 1,9 2,6
Потребляемая эл. мощность (включая циркуляционные насосы),
Вт
Диапазон регулировки t° отопительного контура
Параметры отходящих газов ( температура при t° в обратной ма-
гистрали 30 °C )
При нормальной тепловой мощности, °C
При минимальной тепловой мощности, °C
Нормативный КПД, %
Допустимое рабочее давление системы отопления, бар
Расширительный бак системы отопления, л
Расширительный бак системы ГВС, л
Ёмкость бойлера с теплообменником, л
Допустимое рабочее давление ёмкостного водонагревателя, бар
Минимальное давление для подключения трубопровода холодной воды, бар 0, 2
Пиковая производительность горячей воды при t 40 °C, л/10 мин 192 203 214 240
Длительная производительность горячей воды при Δt 35 °C, л/час 301 369 438 598
Патрубок подключения дымохода Ø мм 60/100
Присоединительные патрубки
Подающие и обратные магистрали коллектора отопления (от 3-6
выходов)
Подключение коллектора 1"
Внешние размеры (длина, ширина, высота), мм 570x515x2000
Масса, кг 97
Подключение горячей и холодной воды 3/4"
Подключение газа 3/4"
7,2 11,9
7,4 12,2
115 120 125 130
7,2 14,6
7,4 15,0
<39
13
20 - 80 °C
45 °C
35 °C
108%
3
12
6
100
6
1/2"
7,2 17,3
7,4 17,8
7,2 23,7
7,4 24,3
Page 6

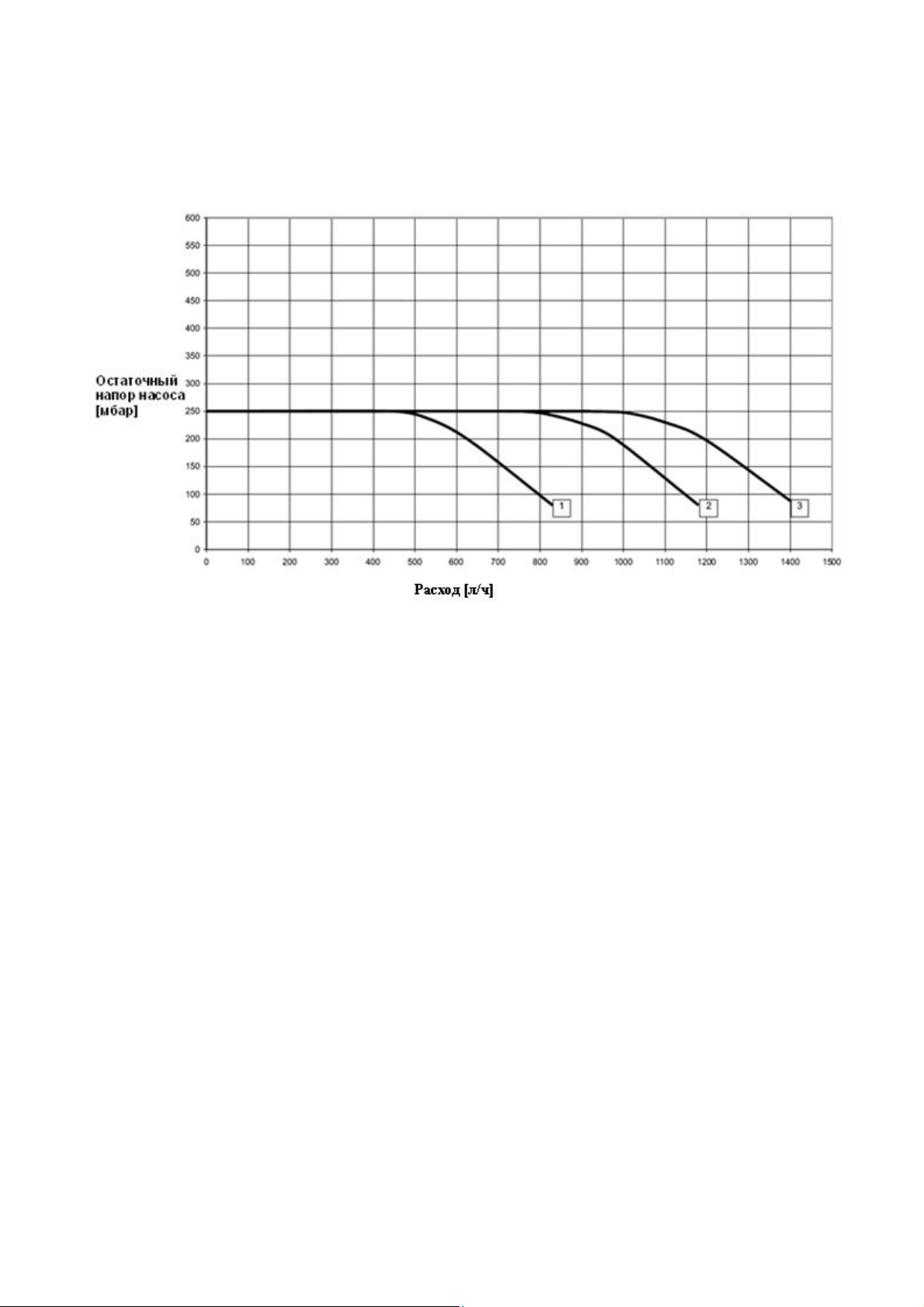

Характеристика насоса
3-х ступенчатый насос отопительного контура.
1 – первая ступень
2 – вторая ступень
3 – третья ступень
Page 7

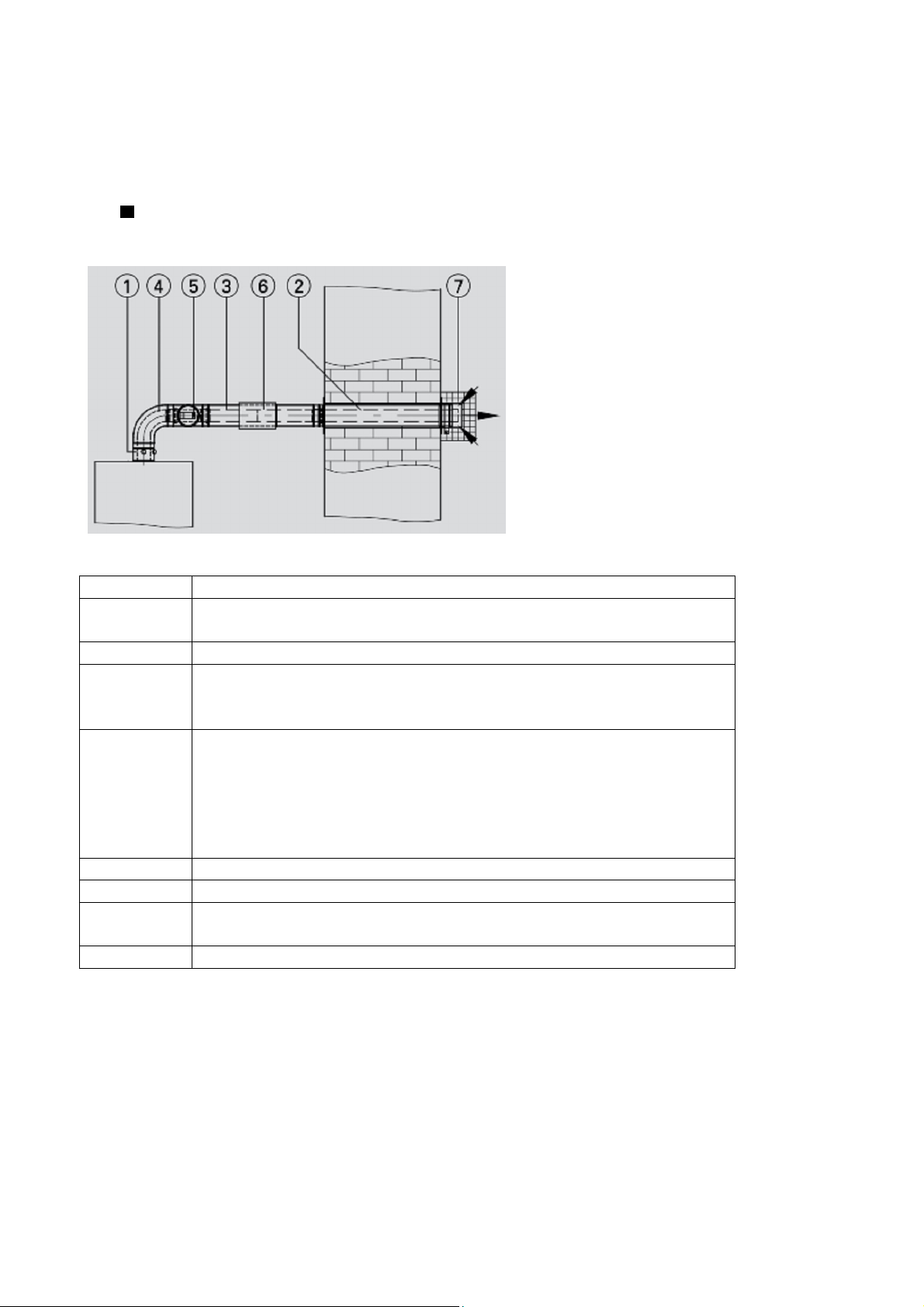

Система удаления продуктов сгорания (LAS) для эксплуатации с за-
Поз. №
Компонент
1 Присо
единительный элемент котла
Подключение LAS на наружной стене
3 Труба LAS
Колено LAS
Ревизионный элемент LAS
, прямой (
1 шт.)
6 Подвижная муфта LAS
7 Защитная решетка
(в случае выхода ух
о
дящих
Крепежных хомут
, белый (1 шт.) (труба LAS)
бором воздуха извне.
Для прохода через наружную стену или наклонную кровлю. Максимальная длина трубопровода системы «Воздух/продукты сгорания»:
8 м (ø 60/100)
2
4
5
(в комплекте поставки водогрейного котла)
1 м длиной
0,5 м длиной
87° (1 шт.)
45° (2 шт.)
или
Ревизионное колено LAS
87° (1 шт.)
газов вблизи от транспортных путей)
Page 8

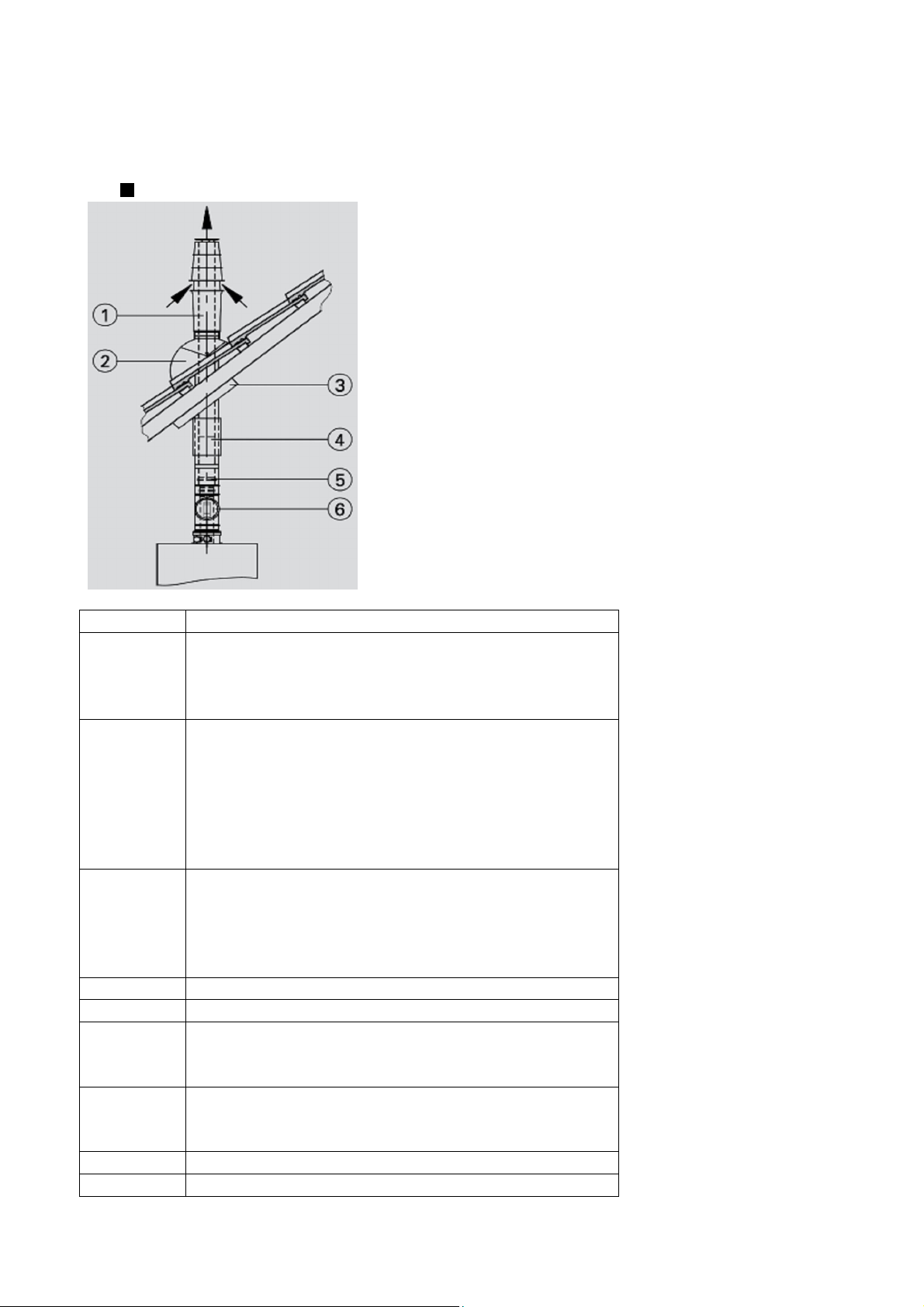

Система «Воздух/продукты сгорания» (LAS) с вертикальным прохо-
Поз. №
Компонент
Проход LAS через кровлю
с крепежным х
о-
Крышный элемент
с крепежным хомутом
Универсальная голландская черепица
3 Универсальные защитные диафрагмы
4 Подвижная муфта LAS
Труба LAS
Колено LAS
6 Ревизионный элемент LAS
, прямой
Крепежный хомут
, белый (1 шт.)
дом через наклонную и плоскую кровлю
Максимальная длина трубопровода системы «Воздух/продукты сгорания»:
8 м (ø 60/100)
1
2
мутом
черного цвета
красного цвета
черного цвета
0,5 м длиной
1,0 м длиной
красного цвета
0,5 м длиной
1,0 м длиной
черного цвета
красного цвета
или
Манжета плоской крыши
5
0,5 м длиной (укорачиваемая)
1,0 м длиной (укорачиваемая)
87°
45° (2 шт.)
