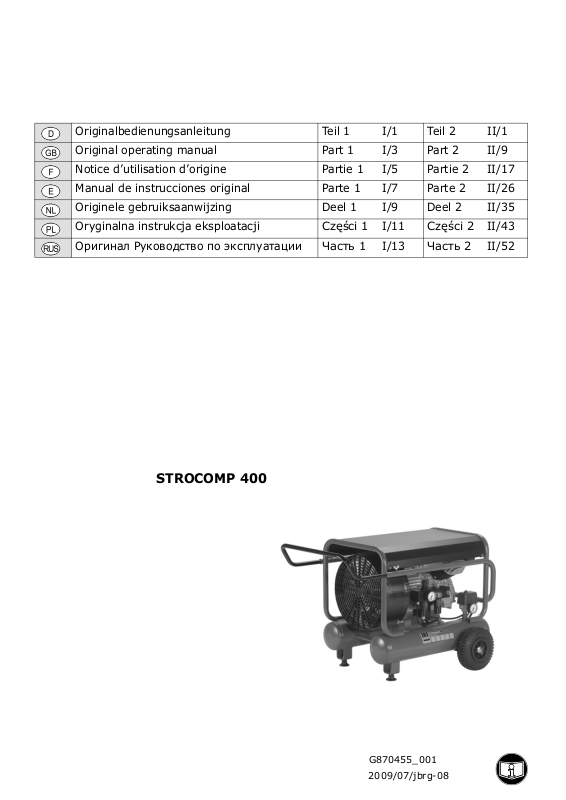

Strobl STROCOMP 400 Original Operating Manual

Originalbedienungsanleitung Teil 1 I/1 Teil 2 II/1 Original operating manual Part 1 I/3 Part 2 II/9 Notice d’utilisation d’origine Partie 1 I/5 Partie 2 II/17 Manual de instrucciones original Parte 1 I/7 Parte 2 II/26 Originele gebruiksaanwijzing Deel 1 I/9 Deel 2 II/35 Oryginalna instrukcja eksploatacji Оригинал Руководство по эксплуатации

STROCOMP 400

Części 1 Часть 1

I/11 I/13

Części 2 Часть 2

II/43 II/52

G870455_001 2009/07/jbrg-08

Inhaltsverzeichnis - Teil 1

1.1 Allgemeine Hinweise.................. 1

1.2 Lieferumfang............................ 1

CPM 400-10-20 W

Achtung:

und beachten! Technische Änderungen vorbehalten. Abbil-

dungen können vom Original abweichen.

Bedienungsanleitung Teil 2 lesen

1.3 Bestimmungsgemäße Verwen-

dung ....................................... 1

1.4 Technische Daten...................... 1

1.5 Aufbau .................................... 1

1.6 Wartung .................................. 2

1.7 Prüfungen des Kompressors ....... 2

Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung.

1.1 Allgemeine Hinweise

Sicherheitshinweise beachten! Bedienungsanleitung lesen!

1.2 Lieferumfang

– Kompressor mit Bedienungsanleitung – Behälterbegleitpapiere Druckluftbehälter

1.3 Bestimmungsgemäße Verwendung

Der Kompressor eignet sich ausschließlich zur Drucklufterzeugung und -speicherung. Die Druckluft ist nur für Druckluftwerkzeuge/

-geräte/-maschinen geeignet. Jede andere Verwendung ist zweckentfrem-

det.

1.4 Technische Daten

Ansaugleistung 390 l/min Füllleistung 300 l/min Spannung 230 V Elektrische Absicherung (träge) 16 A Motorleistung 2,2 kW Höchste Betriebsdrehzahl 1430 U/min Verdichtungsenddruck 10 bar Einschaltdruck 8bar Behälterinhalt 20 l Maximal zulässiger Betriebsüberdruck des Behälters 11 bar Ölmenge LWA Schallleistungspegel nach DIN EN ISO 3744 (RL 2000/14/

EG) 90 dB(A) L

Schalldruckpegel in 4 m Abstand 70 dB (A)

PA4

Abmessungen: Breite x Tiefe x Höhe 800 x 670 x 640 mm Gewicht 77 kg Max. Anzahl der Schaltzyklen 10 1/h Verhältnis Betriebszeit-Stillstand 60:40 -Min. Abstand zur Wand 40 cm Umgebungstemperatur 5-35 °C

Erstbefüllung: mineralisches Öl, bis 10 °C. Unter 10 °C vollsynthetisches Öl verwenden.

1,5 l

1.5 Aufbau

01 Kompressoraggregat 02 Ansaugfilter 03 Ölmessstab 04 Ölablassschraube

06 Verbindungsschlauch 07 Rückschlagventil 08 Behälter 09 Kondensatablassventil 10 Druckschalter mit EIN/AUS-Schalter

I/1

CPM 400-10-20 W

11 Sicherheitsventil 12 Manometer (Behälterdruck) 13 Manometer (Arbeitsdruck) 14 Elektromotor 15 Externer Motorschutzschalter 18 Filterdruckminderer 19 Schnellkupplung (gereinigte, geregelte

Druckluft) 20 Nebelöler 21 Schnellkupplung (ölvernebelte Druck-

luft)

1.6 Wartung

1.6.1 Ansaugfilter reinigen

1. Ansaugfilter abschrauben. (Bild 5a)

2. Filtereinsatz mit Ausblaspistole reinigen,

bei Bedarf Filtereinsatz wechseln.

3. Ansaugfilter anschrauben.

1.7 Prüfungen des Kompressors

Für diesen Kompressor wurde eine Baumusterprüfung durchgeführt, weshalb eine Prüfung vor Inbetriebnahme durch einen Sachverständigen Baumusterkennzeichnung befindet sich auf dem Kompressor-Leistungsschild.

Wir empfehlen, den Behälter entsprechend seiner Beanspruchung nach 10 Jahren einer Druckprüfung durch eine „befähigte Person“ zu unterziehen.

Eine „befähigte Person“ ist sachkundig gemäß der Betriebssicherheitsverordnung (ehemals Sachkundiger).

Sprechen Sie mit unseren zugelassenen Servicepartnern. Diese haben Mitarbeiter, die eine Sachkundigenprüfung abgelegt haben.

Die mitgelieferten Behälterpapiere sind Zulassungsdokumente und unbedingt für die ganze Lebensdauer des Behälters aufzubewahren. Diese Vorschriften sind nur für Deutschland gültig. Für andere Länder sind die entsprechenden Vorschriften gültig.

nicht

erforderlich ist. Die

I/2

Table of contents - Part 1

1.1 General information .................. 3

1.2 Scope of delivery ...................... 3

CPM 400-10-20 W

Note:

struction manual! Subject to technical modifications. Illustra-

tions may deviate from the original.

Read and memorise part 2 of the in-

1.3 Conventional use ...................... 3

1.2 Scope of delivery

1.4 Technical data .......................... 3

1.5 Components............................. 3

1.6 Maintenance............................. 4

1.7 Compressor inspections ............. 4

The specified illustrations appear at the beginning of the Operating Instructions.

1.1 General information

Observe the safety instructions! Read the Instruction Manual!

– Compressor with instruction manual – Documents accompanying compressed air

vessel

1.3 Conventional use

The compressor is designed for generating and storing compressed air only. Compressed air is only suitable for compressed air tools/devices/machines.

Any other type of use is considered contrary to the intended use.

1.4 Technical data

Suction capacity 390 l/min Filling capacity 300 l/min Voltage 230 V Electric protection, delayed-action 16 A Motor output 2.2 kW Max. operating speed 1430 rpm Compression final pressure 10 bar Switch-on pressure 8 bar Vessel capacity 20 l Maximum permissible working overpressure of vessel 11 bar Oil quantity LWA Sound power level according to DIN EN ISO 3744 (RL 2000/

14/EC) 90 dB(A) L

Sound pressure level at distance of 4 m 70 dB(A)

PA4

Overall dimensions: width x depth x height 800 x 670 x 640 mm Weight 77 kg Max. number of switching cycles 10 1/h Operation/Downtime ratio 60:40 -Min. distance to wall 40 cm Ambient temperature 5-35 °C

Initial filling: mineral oil up to 10 °C. Under 10 °C, use fully synthetic oil.

1.5 l

1.5 Components

01 Compressor unit 02 Intake filter 03 Oil dipstick 04 Oil drain screw

06 Connecting hose 07 Check valve 08 Vessel 09 Condensate drain valve 10 Pressure switch with ON/OFF switch

I/3

CPM 400-10-20 W

11 Safety valve 12 Pressure gauge (vessel pressure) 13 Pressure gauge (working pressure) 14 Electric motor 15 External protective motor switch 18 Filter pressure reducer 19 Quick-action coupling (clean, regu-

lated compressed air) 20 Mist oiler 21 Quick-action coupling (oil-mist com-

pressed air)

1.6 Maintenance

1.6.1 Cleaning the intake filter

1. Unscrew the intake filter. (Fig. 5a)

2. Clean the filter insert using the blow gun,

exchange the filter insert if necessary.

3. Screw the intake filter back on.

1.7 Compressor inspections

This compressor is subject to a type approval inspection. As a result, inspections by an authorised expert prior to commissioning are

no longer necessary

fication code is located on the compressor specification plate.

We recommend that a "qualified person" perform a pressure test on the vessel after 10 years, depending on general levels of wear and tear.

A "qualified person" should be well informed about Ordinance on Industrial Safety and Health (formerly authorised expert)

Contact any of our approved service partners. Most of our service partners have employees with expert qualifications.

The papers accompanying the vessel are approval documents and must be kept throughout the service life of the vessel. These specifications only apply in Germany. Equivalent regulations apply in other countries.

. The prototype identi-

I/4

Table des matières - partie 1

1.1 Généralités .............................. 5

1.2 Eléments fournis ....................... 5

1.3 Consignes d'utilisation ............... 5

1.4 Caractéristiques techniques ........ 5

1.5 Structure ................................. 5

1.6 Entretien ................................. 6

1.7 Contrôles du compresseur .......... 6

Les illustrations indiquées se trouvent au début de la notice d'utilisation.

1.1 Généralités

Tenir compte des consignes de sécurité! Lire la notice d'utilisation! Attention :

gnes du mode d'emploi, partie 2 !

consulter et respecter les consi-

CPM 400-10-20 W

Sous réserve de modifications techniques. Les illustrations peuvent différer du produit original.

1.2 Eléments fournis

– Compresseur avec mode d'emploi – Papiers d'accompagnement cuve à air

comprimé

1.3 Consignes d'utilisation

Le compresseur convient exclusivement pour la production et l'accumulation d'air comprimé. L'air comprimé convient uniquement pour les outils / appareils / machines à air comprimé.

Toute autre utilisation est détournée de sa destination première.

1.4 Caractéristiques techniques

Débit d'aspiration 390 l/min Débit de remplissage 300 l/min Ten sion 230 V Fusible (à action retardée) 16 A Puissance du moteur 2,2 kW Vitesse maximale en fonctionnement 1430 tr/min Pression finale de compression 10 bars Pression d'enclenchement 8 bars Capacité de la cuve 20 l Surpression maximale admissible de la cuve 11 bars Quantité d'huile Niveau de puissance acoustique LWA selon DIN EN ISO 3744

(directive 2000/14/CE) 90 dB (A) Niveau de pression acoustique L Dimensions : largeur x profondeur x hauteur 800 x 670 x 640 mm

à une distance de 4 m 70 dB (A)

PA4

1,5 l

Poids 77 kg Nombre max. de cycles de commutation 10 1/h Rapport durée de service/arrêt 60:40 -Distance min. par rapport au mur 40 cm Température ambiante 5-35 °C

Premier remplissage : huile minérale, jusqu'à 10 °C. En deçà de 10 °C, utiliser de l'huile entièrement synthétique.

1.5 Structure

01 Groupe de compresseur 02 Filtre d'aspiration 03 Jauge d'huile

04 Vis de vidange d'huile 06 Tuyau souple d'accouplement 07 Clapet anti-retour 08 Cuve

I/5

CPM 400-10-20 W

09 Soupape de vidange des produits de

condensation 10 Pressostat avec commande marche/

arrêt 11 Soupape de sûreté 12 Manomètre (pression de la cuve) 13 Manomètre (pression effective) 14 Moteur électrique 15 Disjoncteur externe de protection du

moteur 18 Manodétendeur de filtre 19 Raccord pompier (air comprimé purifié,

régulé) 20 Graisseur à brouillard d'huile 21 Raccord rapide (air comprimé lubrifié

par brouillard d'huile)

1.6 Entretien

1.6.1 Nettoyage du filtre d'aspi-

ration

1. Dévisser le filtre d'aspiration. (Figure 5a)

2. Nettoyer l'élément filtrant à l'aide d'un

pistolet souffleur ; remplacer l'élément filtrant, si nécessaire.

3. Visser le filtre d'aspiration.

1.7 Contrôles du compresseur

Une épreuve du type de construction a été réalisée pour ce compresseur ; c'est pourquoi un contrôle avant mise en service par un spécialiste n'est quage du type de construction se trouve sur la plaque signalétique du compresseur.

Selon sa sollicitation, nous recommandons de soumettre après une période de 10 ans la cuve à un contrôle de pression par une "personne qualifiée".

Une "personne qualifiée" est une personne compétente au sens de l'ordonnance allemande sur la sécurité d'exploitation.

Parlez-en avec nos partenaires de service autorisés. Ceux-ci disposent de collaborateurs ayant passé un examen adéquat.

Les papiers joints à la cuve sont des documents d'homologation et doivent être impérativement conservés pendant toute la durée de vie de la cuve. Ces dispositions ne s'appliquent qu'à l'Allemagne. Pour les autres pays, ce sont les dispositions correspondantes qui s'appliquent.

pas

nécessaire. Le mar-

I/6

Índice - Parte 1

1.1 Indicaciones generales............... 7

1.2 Suministro ............................... 7

1.3 Uso previsto ............................. 7

CPM 400-10-20 W

Atención:

trucciones, parte 2. Reservado el derecho a introducir modifica-

ciones técnicas. Las ilustraciones pueden variar con respecto al original.

leer y observar el manual de ins-

1.4 Datos técnicos .......................... 7

1.5 Composición............................. 7

1.6 Mantenimiento ......................... 8

1.7 Comprobaciones del compresor .. 8 Las figuras indicadas se encuentran al princi-

pio del manual de instrucciones.

1.1 Indicaciones generales

Deben observarse las indicaciones de seguridad.

Leer el manual de instrucciones.

1.2 Suministro

– Compresor con manual de instrucciones – Documentación del depósito de aire com-

primido

1.3 Uso previsto

El compresor ha sido diseñado exclusivamente para generar y almacenar aire comprimido. El aire comprimido solamente es apto para herramientas, aparatos o máquinas neumáticas.

Cualquier otro uso se considera inadecuado.

1.4 Datos técnicos

Potencia de aspiración 390 l/min Capacidad de llenado 300 l/min Ten sión 230 V Protección por fusible (retardado) 16 A Potencia del motor 2,2 kW Número máximo de revoluciones de servicio 1430 rpm Presión final de compresión 10 bar Presión de conexión 8 bar Volumen del depósito 20 l Sobrepresión de servicio máxima admisible para el depósito 11 bar Volumen de aceite LWA Nivel de potencia sonora según DIN EN ISO 3744 (RL 2000/

14/CE) 90 dB (A) Nivel de intensidad sonora L Dimensiones: ancho x profundidad x alto 800 x 670 x 640 mm Peso 77 kg Número máx. de ciclos de conmutación 10 1/h Relación tiempo de servicio/parada 60:40 -Distancia mín. respecto a la pared 40 cm Temperatura ambiente 5-35 °C

Primer llenado: aceite mineral, hasta 10 °C. Por debajo de 10 °C, utilizar aceite totalmente sintético.

a 4 m de distancia 70 dB (A)

PA4

1,5 l

1.5 Composición

01 Grupo de compresión 02 Filtro de aspiración 03 Varilla de nivel de aceite

04 Tornillo de purga de aceite 06 Manguera de empalme 07 Válvula antirretorno 08 Depósito

I/7

CPM 400-10-20 W

09 Válvula de purga de agua condensada 10 Presostato con interruptor de conexión/

desconexión 11 Válvula de seguridad 12 Manómetro (presión del depósito) 13 Manómetro (presión de trabajo) 14 Motor eléctrico 15 Disyuntor externo 18 Reductor de la presión del filtro 19 Acoplamiento rápido (aire comprimido

regulado y limpio) 20 Lubricador por neblina 21 Acoplamiento rápido (aire comprimido

lubricado por neblina)

1.6 Mantenimiento

1.6.1 Limpieza del filtro de aspi-

ración

1. Desenroscar el filtro de aspiración.

(Fig. 5a)

2. Limpiar el inserto filtrante con una pisto-

la de soplado; cambiarlo en caso necesario.

3. Volver a enroscar el filtro.

1.7 Comprobaciones del compresor

Para este compresor se ha realizado una comprobación de modelo constructivo, por lo que

es necesario que sea comprobado por un perito antes de la primera puesta en servicio. La identificación del modelo constructivo figura en la placa de características del compresor.

Recomendamos que pasados 10 años se encargue a una "persona capacitada" que haga la comprobación de la presión atendiendo al desgaste que presente el contenedor.

En términos de la normativa alemana sobre seguridad funcional se considera una "persona capacitada" a cualquier experto.

Póngase en contacto con alguna de nuestras empresas colaboradoras. Estas cuentan con personal que dispone de la correspondiente certificación como experto.

La documentación referente al depósito que se entrega junto con el compresor es documentación relativa a homologación y permisos, por lo que se debe conservar durante toda la vida útil de dicho depósito. Estas prescripciones solo son aplicables en Alemania. En el resto de países se aplicará la normativa nacional correspondiente.

I/8

Inhoudsopgave - deel 1

1.1 Algemene aanwijzingen ............. 9

1.2 Leveringsomvang...................... 9

1.3 Toepassing conform de bepalin-

gen......................................... 9

1.4 Technische gegevens ................. 9

1.5 Opbouw................................... 9

1.6 Onderhoud............................... 10

CPM 400-10-20 W

Let op:

in acht nemen! Technische wijzigingen voorbehouden. Af-

beeldingen kunnen van het origineel afwijken.

gebruiksaanwijzing deel 2 lezen en

1.2 Leveringsomvang

– Compressor met gebruiksaanwijzing – Containerdocumenten persluchtcontainer

1.7 Controle van de compressor ....... 10

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

1.1 Algemene aanwijzingen

Veiligheidsaanwijzingen in acht nemen! Gebruiksaanwijzing doorlezen!

1.3 Toepassing conform de bepalingen

De compressor is uitsluitend bestemd voor de opwekking en opslag van perslucht. De perslucht is alleen geschikt voor persluchtgereedschap/-apparatuur/-machines.

Ieder ander gebruik is oneigelijk.

1.4 Technische gegevens

Aanzuigvermogen 390 l/min Vulcapaciteit 300 l/min Spanning 230 V Elektrische bescherming (traag) 16 A Motorvermogen 2,2 kW Hoogste bedrijfstoerental 1430 omw/min Compressie-einddruk 10 bar Inschakeldruk 8bar Containerinhoud 20 l Maximaal toelaatbare bedrijfsoverdruk van de container 11 bar Oliehoeveelheid LWA Geluidsvermogensniveau conform DIN EN ISO 3744 (RL

2000/14/EG) 90 dB(A) L

Geluidsdrukniveau op 4 m afstand 70 dB(A)

PA4

Afmetingen: breedte x diepte x hoogte 800 x 670 x 640 mm Gewicht 77 kg Max. aantal schakelcycli 10 1/h Verhouding bedrijfstijd-stilstand 60:40 -Min. afstand tot de wand 40 cm Omgevingstemperatuur 5-35 °C

Eerste vulling: minerale olie, tot 10 °C. Onder 10 °C volsynthetische olie gebruiken.

1.5 Opbouw

01 Compressoraggregaat 02 Aanzuigfilter 03 Oliemeetstok 04 Olieaftapschroef

06 Verbindingsslang 07 Terugslagventiel 08 Container 09 Condensaataftapventiel 10 Drukschakelaar met IN/UIT-schakelaar

1,5 l

I/9

CPM 400-10-20 W

11 Veiligheidsventiel 12 Manometer (containerdruk) 13 Manometer (werkdruk) 14 Elektromotor 15 Externe motorveiligheidsschakelaar 18 Filterdrukvermindering 19 Snelkoppeling (gereinigde, geregelde

perslucht) 20 Olievernevelaar 21 Snelkoppeling (olievernevelde pers-

lucht)

1.6 Onderhoud

1.6.1 Aanzuigfilter reinigen

1. Aanzuigfilter afschroeven. (Afbeelding

5a)

2. Filterinzet met uitblaaspistool reinigen,

indien nodig filterinzet vervangen.

3. Aanzuigfilter opschroeven.

1.7 Controle van de compressor

Voor deze compressor is een typeonderzoek uitgevoerd en daarom is er geen keuring vóór inwerkingstelling door een deskundige vereist. De typeaanduiding bevindt zich op het typeplaatje van de compressor.

Wij raden aan de container in overeenstemming met de belasting na 10 jaar door een „bevoegd persoon“ aan een drukcontrole te laten onderwerpen.

Een „bevoegd persoon“ is ter zake kundig conform de bedrijfsveiligheidsverordening (voorheen deskundige).

Neem contact op met onze erkende servicepartners. Deze hebben medewerkers die een expertisetoets afgelegd hebben.

De bijgeleverde containerpapieren zijn toelatingsdocumenten en moeten onvoorwaardelijk voor de gehele levensduur van de container bewaard worden. Deze voorschriften zijn alleen voor Duitsland geldig. Voor andere landen zijn de respectievelijke voorschriften geldig.

I/10

Spis treści - części 1

1.1 Wskazówki ogólne..................... 11

1.2 Zakres dostawy ........................ 11

CPM 400-10-20 W

Uwaga:

części 2 instrukcji obsługi! Możliwość zmian technicznych zastrzeżona.

Ilustracje mogą różnić się od oryginału.

Należy przeczytać i stosować się do

1.3 Użytkowanie zgodne z

przeznaczeniem........................ 11

1.4 Dane techniczne ....................... 11

1.5 Konstrukcja.............................. 11

1.6 Konserwacja............................. 12

1.7 Kontrola sprężarki..................... 12

Podane rysunki znajdują się w załączniku instrukcji obsługi.

1.1 Wskazówki ogólne

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

Należy przeczytać instrukcję obsługi!

1.2 Zakres dostawy

–Sprężarka wraz z instrukcją obsługi –Dokumentacja załączona do zbiornika

sprężonego powietrza

1.3 Użytkowanie zgodne z przeznaczeniem

Sprężarka przeznaczona jest wyłącznie do wytwarzania i magazynowania sprężonego powietrza . Sprężone powietrze może być stosowane tylko w narzędziach, urządzeniach i maszynach pneumatycznych.

Każde inne zastosowanie jest niezgodne z przeznaczeniem.

1.4 Dane techniczne

Wydajność wyjściowa 390 l/min Wydajność napełniania 300 l/min Napięcie 230 V Bezpieczniki elektryczne (bierne) 16 A Moc silnika 2,2 kW Maks. robocza prędkość obrotowa 1430 obr./min Końcowe ciśnienie sprężania 10 bar Ciśnienie włączania 8 bar Pojemność zbiornika 20 l Maks. dopuszczalne ciśnienie robocze zbiornika 11 bar Ilość oleju Moc akustyczna LWA wg DIN EN ISO 3744 (Dyrektywa RL 2000/

14/WE) 90 dB(A) Poziom ciśnienia akustycznego L Wymiary: szer. x głęb. x wys. 800 x 670 x 640 mm Ciężar 77 kg Maks. ilość cykli przełączania 10 1/h Stosunek czasu pracy do czasu postoju 60:40 -Min. odstęp od ściany 40 cm

mierzony w odległości 4 m 70 dB(A)

PA4

1,5 l

Temperatura otoczenia 5-35 °C

Pierwsze napełnienie: olej mineralny, do 10 °C. Poniżej 10 °C należy stosować olej syntetyczny.

1.5 Konstrukcja

01 Agregat sprężarkowy 02 Filtr ssawny

03 Prętowy wskaźnik poziomu oleju 04 Śruba spustowa oleju 06 Przewód łączący 07 Zawór zwrotny

I/11

CPM 400-10-20 W

08 Zbiornik 09 Zawór spustowy kondensatu 10 Przełącznik ciśnieniowy z

przełącznikiem WŁ./WYŁ. 11 Zawór bezpieczeństwa 12 Manometr (ciśnienie zbiornika) 13 Manometr (ciśnienie robocze) 14 Silnik elektryczny 15 Zewnętrzny wyłącznik ochrony silnika 18 Reduktor ciśnienia z filtrem 19 Szybkozłączka (oczyszczone,

regulowane powietrze sprężone) 20 Naolejacz 21 Szybkozłączka (sprężone powietrze z

zawartością oleju)

1.6 Konserwacja

1.6.1 Czyszczenie filtra

ssawnego

1. Odkręcić filtr ssawny. (Ilustracja 5a)

2. Oczyścić wkład filtra za pomocą pistoletu

nadmuchowego, w razie potrzeby wymienić wkład.

3. Dokręcić filtr ssawny.

1.7 Kontrola sprężarki

Dla sprężarki tej została wykonana kontrola

nie

typu konstrukcyjnego, dlatego też potrzeby przeprowadzania kontroli przez rzeczoznawcę przed jej uruchomieniem. Oznaczenie typu konstrukcyjnego znajduje się na tabliczce znamionowej sprężarki.

Po upływie 10 lat zaleca się poddanie zbiornika, odpowiednio do stanu jego zużycia, kontroli ciśnienia wykonywanej przez uprawnioną osobę.

Osoba uprawniona to osoba biegła w tym zakresie zgodnie z przepisami rozporządzenia dotyczącego bezpieczeństwa eksploatacji (dawniej rzeczoznawca).

Należy skonsultować się z partnerami serwisowymi. Zatrudniają oni pracowników, którzy uzyskali odpowiednie uprawnienia.

Dokumenty dostarczane ze zbiornikiem to dokumenty potwierdzające dopuszczenie do eksploatacji, które należy przechowywać przez cały okres użytkowania zbiornika. Przepisy te obowiązują jedynie na terenie Niemiec. W przypadku innych krajów należy stosować się do obowiązujących przepisów lokalnych.

I/12

Оглавление Часть 1

1.1 Общие указания ...................... 13

1.2 Комплект поставки .................. 13

CPM 400-10-20 W

Компания оставляет за собой право на внесение технических изменений. Иллюстрации могут отличаться от оригинала.

RUS

1.3 Использование по назначению .13

1.4 Технические характеристики .... 13

1.5 Конструкция............................ 14

1.6 Техническое обслуживание ...... 14

1.7 Испытания компрессора ........... 14

Иллюстрации находятся в начале руководства по эксплуатации.

1.1 Общие указания

Соблюдайте правила техники безопасности!

Прочитайте руководство по эксплуатации!

Внимание:

указания руководства по эксплуатации, часть 2!

прочитайте и соблюдайте

1.2 Комплект поставки

– Компрессор с руководством по

эксплуатации

– Сопроводительные документы на

ресивер сжатого воздуха

1.3 Использование по

Компрессор предназначен исключительно для производства и аккумулирования сжатого воздуха. Сжатый воздух пригоден только для эксплуатации пневмоинструмента/-агрегатов/-станков.

Использование в любых других целях является использованием не по назначению.

1.4 Технические характеристики

назначению

Производительность всасывания 390 л/мин Производительность нагнетания 300 л/мин Напряжение 230 В Электрический предохранитель (инерционный)16А Мощность двигателя 2,2 кВт Макс. рабочая частота вращения 1430 об/мин Конечное давление сжатия 10 бар Давление включения 8 бар Объём ресивера 20 л Макс. допустимое превышение рабочего давления ресивера 11 бар Количество масла

LWA Уровень мощности звуковых колебаний согласно DIN EN ISO 3744 (RL 2000/14/EG) 90 дБ (A)

Уровень звукового давления на расстоянии 4 м 70 дБ (A)

PA4

Размеры: Ширина x Глубина x Высота 800 x 670 x 640 мм Масса 77 кг Макс. кол-во циклов включения 10 1/ч

1,5 л

Соотношение между временем работы и простоя 60:40 -Мин. расстояние до стены 40 см Температура окружающей среды 5-35 °C

Первая заправка: минеральное масло, до 10 °C. При температуре ниже 10 °C применяйте масло на

синтетической основе.

I/13

RUS

CPM 400-10-20 W

1.5 Конструкция

01 Компрессорный агрегат 02 Всасывающий фильтр 03 Щуп для определения уровня масла 04 Резьбовая пробка маслосливного

отверстия

06 Соединительный шланг 07 Обратный клапан 08 Ресивер 09 Клапан для 10 Пневматический выключатель с

выключателем ВКЛ./ВЫКЛ. 11 Предохранительный клапан 12 Манометр (давление в ресивере) 13 Манометр (рабочее давление) 14 Электродвигатель 15 Внешний защитный автомат

двигателя

18 Редукционный клапан фильтра 19 Быстродействующая муфта

(очищенный, отрегулированный

сжатый воздух) 20 Маслораспылитель 21 Быстродействующая муфта (сжатый

воздух, содержащий масло)

слива конденсата

1.6 Техническое обслуживание

1.6.1 Чистка всасывающего фильтра

необходимости замените фильтрующий элемент.

3. Приверните всасывающий фильтр.

1.7 Испытания компрессора

Данный компрессор прошёл типовые испытания, поэтому проведение проверки перед вводом в эксплуатацию силами специалиста типа имеется на фирменной табличке компрессора.

Мы рекомендуем через 10 лет подвергнуть ресивер испытанию давлением в соответствии с его условиями эксплуатации квалифицированным специалистом.

Квалифицированный специалист уполномочен на проведение этих работ постановлением о производственной безопасности.

Обратитесь к нашим партнёрам по сервису, имеющим лицензию. В их штате имеются сотрудники соответствующей квалификации.

Входящие в комплект компрессора документы на ресивер являются разрешительными документами и их необходимо хранить в течение всего срока службы ресивера. Данные предписания действуют только в Германии. В других странах имеют силу соответствующие региональные предписания.

не

требуется. Обозначение

1. Отвинтите всасывающий фильтр. (Рис.5a)

2. Очистите фильтрующий элемент с помощью продувочного пистолета, при

I/14

DE EG-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit folgenden Richtlinien und Normen übereinstimmt: 98/37/EG (bis

28.12.2009); 2006/42/EG (ab29.12.2009); 97/23/EG (Modul A); 87/404/EWG; 2000/14/EG; 2004/108/EG; 2006/95/EG; DIN EN ISO 3744 / 12100; DIN EN 1012/ 60204-1 / 55014-1 / 286-1, EN 61000-3-2,-3-3, -3-11.

Kolbenkompressor: CPM 400-10-20 W Serien-Nr.: A232009 Jahr der CE-Kennzeichnung: 2009 Konformitätsbewertungsverfahren:

Interne Fertigungskontrolle nach 97/23/EG Anhang III, Modul A

Interne Fertigungskontrolle mit Begutachtung der technischen Unterlagen und regelmäßiger Prüfung nach 2000/14/EG Anhang VI – Prozedur 2

Baumusterkennzeichen: ZUA 233/126

Schallleistungspegel L

nach DIN EN ISO3744 (RL 2000/14/EG)

Messwert: 89 dB(A) Garantierter Wert: 90 dB(A) Zertifikat-Registrier-Nr.: OR/625684/028

Benannte Stelle:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Benannte Stelle:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Der Unterzeichner ist Leiter Forschung und Entwicklung; Dokumentationsbeauftragter

GB EC Declaration of Conformity

We declare under our sole responsibility that this product complies with the following guidelines and standards: 98/37/EC (up to

28.12.2009); 2006/42/EC (from 29.12.2009); 97/23/EC (module A); 87/404/EEC; 2000/14/EC; 2004/108/EC;2006/95/EC; DIN EN ISO 3744 / 12100; DIN EN 1012 / 60204-1 / 55014-1 / 286-1, EN61000-3-2, -3-3, -3-11.

Piston compressor: CPM 400-10-20 W Serial no.: A232009 Year of CE mark: 2009 Conformity evaluation procedure:

Internal control of production according to 97/23/EC annex III, module A

Internal control of production with assessment of technical documentation and periodical checking according to 2000/14/EC annex VI – procedure 2

Sign of type: ZUA 233/126

Sound power level L

according to DIN EN ISO (RL 2000/14/EC)

Measured value: 89 dB(A) Guaranteed value: 90 dB(A) Certificate-registry-no.: OR/625684/028

Nominated centre:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Nominated centre:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Undersigned is Head of research and development; Documentation representative

F Déclaration de conformité CE

Nous déclarons, sous notre seule responsabilité, que ce produit est conforme aux directives et normes suivantes : 98/37/CE (jusqu'au

28.12.2009) ; 2006/42/CE (à partir du 29.12.2009) ; 97/23/CE (module A) ; 87/404/CEE ; 2000/14/CE ; 2004/108/CE ; 2006/95/CE ; DIN EN ISO 3744 /12100 ; DIN EN 1012 / 60204-1 / 55014-1 /286-1, EN 61000-3-2, -3-3, -3-11.

Compresseur à pistons : CPM 400-10-20 W N° de série : A232009 Année du marquage CE : 2009 Méthode d'évaluation de la conformité :

Contrôle interne de la production selon 97/23/CE annexe III, module A

Contrôle interne de la production avec évaluation de la documentation technique et contrôle périodique selon 2000/14/CE annexe VI – procédure 2

Signe de type : ZUA 233/126

Niveau de puissance acoustique L

selon DIN EN ISO 3744 (directive

2000/14/CE)

Valeur mesurée : 89 dB(A) Valeur garantie : 90 dB(A) Certificat- numéro d'enregistrement : OR/625684/028

Organisme notifié :

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Organisme notifié :

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Signataire est Directeur de recherche et développement; Responsable de documentation

E Declaración de conformidad CE

Por la presente declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes directivas y normas: 98/37/CE (hasta 28.12.2009); 2006/42/CE (desde 29.12.2009); 97/23/CE (módulo A); 87/404/CEE; 2000/14/CE; 2004/108/CE; 2006/95/CE; DIN EN ISO 3744 / 12100; DIN EN 1012 / 60204-1 / 55014-1 / 286-1, EN 61000-3-2, -3-3, -3-11.

Compresor de pistón: CPM 400-10-20 W N.º serie: A232009 Año del marcado "CE" de conformidad: 2009 Procedimiento de evaluación de la conformidad:

Control de la producción según 97/23/CE anexo III, módulo A

Control de la producción con evaluación de la documentación técnica y comprobaciones periódicas según 2000/14/CE anexo VI – Procedimiento 2

Identificación de la muestra tipo: ZUA 233/126

LWA Nivel de potencia sonora según DIN EN ISO 3744 (Directiva 2000/14/CE)

Valor registrado: 89 dB(A) Valor garantizado: 90 dB(A) Certificado-Registro n°: OR/625684/028

Organismo notificado:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Organismo notificado:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

El firmante es Director de investigación y desarrollo; Responsable de documentación

NL EG-conformiteitsverklaring

Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen: 98/37/EG (tot

28.12.2009); 2006/42/EG (vanaf 29.12.2009); 97/23/EG (module A); 87/404/EWG; 2000/14/EG; 2004/108/EG;2006/95/EG; DIN EN ISO 3744 / 12100; DIN EN 1012 / 60204-1 / 55014-1 / 286-1, EN 61000-3-2, -3-3, -3-11.

Zuigercompressor: CPM 400-10-20 W Serienr.: A232009 Jaar van de CE-markering: 2009 Conformiteitbeoordelingsprocedure:

Interne fabricagecontrole volgens 97/23/EG bijlage III, module A

Interne fabricagecontrole met beoordeling van de technische documentatie en periodieke controles volgens 2000/14/EG bijlage VI – Procedure 2

Type indicator: ZUA 233/126

Geluidsvermogensniveau L

volgens DIN EN ISO 3744 (RL 2000/14/EG)

Meetwaarde: 89 dB(A) Gegarandeerde waarde: 90 dB(A) Certificaat registratie-Nr.: OR/625684/028

Aangemelde instanties :

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Aangemelde instanties :

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Ondertekend: Hoofd Onderzoek en ontwikkeling; Documentatieverantwoordelijke

PL Deklaracja zgodności WE

Niniejszym oświadczamy na własną odpowiedzialność, iż produkt ten jest zgodny z następującymi wytycznymi oraz normami: 98/37/WE (do 28.12.2009); 2006/42/WE (od 29.12.2009); 97/23/WE (moduł A); 87/404/EWG; 2000/14/WE; 2004/108/WE; 2006/95/WE; DIN EN ISO 3744 / 12100; DIN EN 1012 / 60204-1 / 55014-1 / 286-1,EN 61000-3-2, -3-3, -3-11.

Sprężarka tłokowa: CPM 400-10-20 W Nr seryjny: A232009 Rok oznakowania CE: 2009

Procedury oceny zgodności:

Wewnętrzna kontrola produkcji wg 97/23/WE załącznik III, moduł A

Wewnętrzna kontrola produkcji z oceną dokumentacji technicznej i okresową kontrolą wg 2000/14/WE załącznik VI – procedura 2

Oznaczenie wzoru konstrukcyjnego: ZUA 233/126

Moc akustyczna LWA wg DIN EN ISO 3744 (RL 2000/14/WE)

Wartość zmierzona: 89 dB(A) Wartość gwarantowana: 90 dB(A) Nr rej. certyfikatu: OR/625684/028

Jednostka notyfikowana:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Jednostka notyfikowana:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Podpis: Kierownik Działu Badań i Rozwoju; Rzeczoznawca

H EG-konformitásnyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel a következő irányelveknek és szabványoknak: 98/37/EK

(2009.12.28-ig); 2006/42/EK (2009.12.29-tól); 97/23/EK (Modul A); 87/404/EGK; 2000/14/EK; 2004/108/EK; 2006/95/EK; DIN EN ISO 3744 / 12100; DIN EN 1012 / 60204-1 / 55014-1 / 286-1, EN 61000-3-2, -3-3, -3-11.

Dugattyús kompresszor: CPM 400-10-20 W Sorozatszám: A232009 A CE-bejegyzés éve: 2009 Megfelelőségértékelési eljárás:

A gyártás belső ellenőrzése 97/23/EK III. melléklet,

Modul A szerint

A gyártás belső ellenőrzése a műszaki dokumentálás értékelésével és rendszeres 2000/14/EK VI. melléklet szerint – Eljárás 2

Gyártási minta jele: ZUA 233/126

Hangteljesítményszint L

DIN EN ISO 3744 (RL 2000/14/EK) szerint

Mért érték: 89 dB(A) Garantált érték: 90 dB(A) Bizonyítvány-Reg.száma: OR/625684/028

Kijelölt szervek:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Kijelölt szervek:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Aláíró: Fejlesztés/Kísérlet vezetője; A dokumentálás felelőse

CZ ES-Prohlášení o shodě

Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě s následujícími směrnicemi a normami: 98/37/ES (do 28.12.2009); 2006/42/ES (od 29.12.2009); 97/23/ES (Modul A); 87/404/EHS; 2000/14/ES; 2004/108/ES; 2006/95/ES; DIN EN ISO 3744 / 12100; DIN EN 1012/ 60204-1 / 55014-1 / 286-1, EN 61000-3-2,-3-3, -3-11.

Pístový kompresor: CPM 400-10-20 W Sériové č.: A232009 Rok označení CE: 2009 Postupy posuzování shody:

Interní řízení výroby spojené podle 97/23/ES příloha

III, Modul A

Interní řízení výroby spojené s posouzením technické dokumentace a pravidelnou kontrolou podle 2000/14/ES příloha VI – procedura 2

Schválení typu: ZUA 233/126

Hladina akustického výkonu L

podle DIN EN ISO3744 (RL 2000/14/ES)

Nameřěná hodnota: 89 dB(A) Garantovaná hodnota: 90 dB(A) Registrační číslo certifikátu: OR/625684/028

Oznámené subjekty:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Oznámené subjekty:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Podepsaná osoba je vedoucí vývoje a výzkumu; Zodpovědný za dokumentaci

SK EG-Osvedčenie konformity

Prehlasujeme na našu zodpovednosť, že daný produkt zodpovedá nasledovným smerniciam a normám: 98/37/ES (do 28.12.2009);

2006/42/ES (od 29.12.2009); 97/23/ES (Modul A); 87/404/EHS; 2000/14/ES; 2004/108/ES; 2006/95/ES; DIN EN ISO 3744 / 12100; DIN EN 1012/ 60204-1 / 55014-1 / 286-1, EN 61000-3-2,-3-3, -3-11.

Piestový kompresor: CPM 400-10-20 W Sériové č.: A232009 Rok označenia CE: 2009 Postupy posudzovania zhody:

Interné riadenie výroby podľa 97/23/EK príloha III,

Modul A

Interné riadenie výroby s posúdením technických podkladov a pravidlenou skúškou podľa 2000/14/EK príloha VI – Postup práce 2

Označenie stavebnej vzorky: ZUA 233/126

Hladina akustického výkonu podľal L

DIN EN ISO3744 (RL 2000/14/ES)

Nameraná hodnota: 89 dB(A) Garantovaná hodnota: 90 dB(A)

Registračné č. certifikátu: OR/625684/028

Notifikované orgány:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Dudenstr. 28 D-68167 Mannheim

Notifikované orgány:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH Westendstr. 199 D-80686 München

Podpísaný je vedúci vývoja/skúšky; zodpovedný za dokumentáciu

RUS Декларация о соответствии ЕС

Мы заявляем со всей ответственностью, что данное изделие соответствует следующим стандартам и директивам: 98/37/EG (до 28.12.2009); 2006/42/EG (с 29.12.2009); 97/23/EG ( A); 87/404/EWG; 2000/14/EG; 2004/108/EG;2006/95/EG; DIN EN ISO 3744 / 12100; DIN EN 1012 / 60204-1 / 55014-1 / 286-1, EN 61000-3-2, -3-3, 3-11.

Поршневой компрессор: CPM 400-10-20 W Серийный №: A232009 Год маркировки CE: 2009

Методы оценки соответствия:

внутренний контроль изготовления согласно 97/23/EG дополнение III, Модуль A.

внутренний контроль изготовления с экспертизой технических документов и регулярной проверки согласно 2000/14/EG дополнение IV. – Процедура 2

Идентификационный номер образца:

ZUA 233/126

Уровень мощности звуковых колебаний L

согласно DIN EN ISO 3744

(директива 2000/14/EG)

Измеренное значение: 89 dB(A) гарантированное значение: 90 dB(A) Регистрационный номер сертификата: OR/625684/028

Центр техконтроля:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH

Dudenstr. 28 D-68167 Mannheim

Центр техконтроля:

0036

TÜV SÜD INDUSTRIE SERVICE GMBH

Westendstr. 199 D-80686 München

Нижеподписавшийся: Руководитель отдела исследования и развития; ответственный за документацию

06.2009

i.V./pp/p.p./bij volmacht/z up./v zastoupení/v.z./Во исполнение Christian Kneip

BAM/CPM/SUM/UNM/ZPM

Inhaltsverzeichnis - Teil 2

2.1 Allgemeine Hinweise.................. 1

2.2 Symbole .................................. 1

2.3 Sicherheitshinweise................... 2

2.4 Inbetriebnahme ........................ 2

2.5 Betrieb .................................... 3

2.6 Wartung .................................. 3

2.7 Außerbetriebnahme................... 5

2.8 Störungsbehebung .................... 6

2.9 Ersatzteilservice ....................... 8

2.10 Gewährleistungsbedingungen ..... 8

2.11 REACh..................................... 8

Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung.

2.2 Symbole

Achtung:

Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

2.1 Allgemeine Hinweise

Sicherheitshinweise beachten! Bedienungsanleitung lesen!

Prüfungen, Einstellungen, Wartungsarbeiten in einem Wartungsbuch dokumentieren. Bei Fragen Bezeichnung und Art.-Nr. des Gerätes angeben. Außerhalb von Deutschland können andere gesetzliche oder sonstige Vorschriften gelten als hier beschrieben.

Die Bedienungsanleitung muss vor Anwendung des Gerätes gelesen, beachtet und der Anwender jährlich unterwiesen werden!

Achtung:

und beachten! Technische Änderungen vorbehalten. Abbil-

dungen können vom Original abweichen.

Bedienungsanleitung Teil 1 lesen

Symbol Signalwort Gefahrenstufe Folgen bei Nichtbeachtung

GEFAHR WARNUNG VORSICHT HINWEIS

unmittelbar drohende Gefahr Tod, schwere Körperverletzung mögliche drohende Gefahr Tod, schwere Körperverletzung mögliche gefährliche Situation Leichte Körperverletzung mögliche gefährliche Situation Sachschaden

Sicherheitshinweise auf dem Kompressor

Symbol Bedeutung Folgen bei Nichtbeachtung

Körperverletzung oder Tod des Bedieners

Bedienungsanleitung lesen

Sachschaden falsche Bedienung

Achtung heiße Oberfläche! Verbrennungen bei Berühren der Oberfläche

Achtung Kompressor kann selbstständig wieder anlaufen!

Achtung Gefahr von elektrischem Stromschlag!

Körperverletzung oder Tod des Bedieners

Weitere Hinweise auf dem Kompressor

Symbol Bedeutung Symbol Bedeutung

Ein-/Ausschalten

Motorschutzschalter (extern)

ölfreie Druckluft geölte Druckluft

Die Hinweise sind abhängig von der Ausstattung des Kompressors

II/1

BAM/CPM/SUM/UNM/ZPM

2.3 Sicherheitshinweise

WARNUNG

Peitschender Druckluftschlauch beim Öffnen der Schnellkupplung!

Druckluftschlauch festhalten!

WARNUNG

Verbrennungsgefahr am Motor, Aggregat, Rückschlagventil, Verbindungsschlauch/Druckrohr und durch heißes Öl!

Schutzhandschuhe tragen!

WARNUNG

Explosionsgefahr!

Nicht in explosionsgefährdeten Bereichen einsetzen.

Keine brennbaren, ätzenden oder giftigen Gase ansaugen!

Max. zulässigen Verdichtungsenddruck nicht überschreiten.

• Betriebsanleitung für Behälter beachten!

•

Verboten:

fremdungen; Notreparaturen; andere Energiequellen verdichten; Sicherheitseinrichtungen entfernen oder beschädigen; Verwenden bei Undichtigkeiten oder Betriebsstörungen; keine Originalersatzteile; zulässigen Verdichtungsenddruck überschreiten wie angegebenen; ohne Schutzausrüstung arbeiten; Gerät unter Druck transportieren, warten, reparieren, unbeaufsichtigt lassen; andere/falsche Schmierstoffe verwenden; rauchen; offenes Feuer; Aufkleber entfernen.

Manipulationen, Zweckent-

2.4 Inbetriebnahme

Sicherheitshinweise beachten!

2.4.1 Transport

• Handgriff auf festen Sitz überprüfen.

•Behälter drucklos.

• Im Fahrzeug: Kompressor stehend transportieren, sichern und schützen.

2.4.2 Bedingungen am Aufstell-

ort

WARNUNG

Hörschäden durch Lärm während des Betriebs!

Gehörschutz tragen!

WARNUNG

Beschädigungen des Anschlusskabels!

Vor scharfen Kanten, Öl und Hitze schützen!

Am Stecker aus der Steckdose ziehen!

• Ausgeruht, konzentriert, den sachgerechten Betrieb sicherstellen.

• Schützen Sie sich, andere Personen, Tiere, Sachgegenstände und Ihre Umwelt durch jeweils notwendige Schutzmaßnahmen, Einweisung in die Geräte und Vorkehrungen um Gesundheits-, Sach-, Wert-, Umweltschäden oder Unfallgefahren zu vermeiden.

• Reparaturen dürfen nur von Schneider Druckluft GmbH, oder deren zulässigen Servicepartnern durchgeführt werden.

• Räume: staubarm, trocken, gut belüftet.

• Standfläche: eben.

2.4.3 Vor der ersten Inbetriebnahme

1. Sichtprüfung vornehmen.

2. Elektrischen Anschluss prüfen.

3. Ölstand kontrollieren (siehe Kap. 2.6.6).

2.4.4 Elektrischer Anschluss

• Netzspannung und Angaben auf dem Leis-

tungsschild müssen identisch sein.

• Elektrische Absicherung lt. Technische Da-

ten.

• VDE-Bestimmungen 0100 und 0105 ein-

halten.

Bei Verwendung von Verlängerungskabeln: Leitungsquerschnitt: min. 2,5 mm²; max. Kabellänge:10 m.

2.4.5 Drehrichtung kontrollieren/ändern

Für Drehstrom-Kompressoren:

1. Drehrichtung bei jedem neuen Einste-

cken des Netzsteckers kontrollieren: Kompressor einschalten, beobachten

II/2

und bei falscher Drehrichtung wieder ausschalten.

2. Netzstecker ziehen.

3. Drehstromstecker mit Phasenwender: diesen eindrücken und um 180° drehen. (Bild 2a) Drehstromstecker ohne Phasenwender: Phasen im Stecker tauschen. Arbeitsschritt 1 wiederholen.

4. Drehrichtung hat sich nicht geändert: Servicepartner kontaktieren.

2.4.6 Nebelöler befüllen

Für Kompressoren mit Nebelöler:

1. Kompressor/Behälter drucklos machen.

2. Netzstecker ziehen.

3. Ölbehälter vom Nebelöler abschrauben. (Bild 3a)

Geeignetes Öl (Art.-Nr. B770000) verwenden!

2.4.7 Nebelöler einstellen

1. Regulierschraube vorsichtig mit Schraubendreher im Uhrzeigersinn zuschrauben. Dann 1/2 bis 1 Umdrehung aufschrauben (Bild 3a).

2. Bei Luftabnahme ist am oberen Schauglas ein Ölniederschlag als Tropfenbildung sichtbar. Dossierung: 1 Tropfen Öl bei 300 – 600 l/min Luftverbrauch. Bei Bedarf entsprechend nachregulieren und regelmäßig kontrollieren.

Achtung:

ölhaltige Luft ≤ 10 m verwenden. Bedienungsanleitung "Druckluftwerkzeuge" beachten!

Separate Druckluftschläuche für

2.5 Betrieb

Sicherheitshinweise beachten!

Kompressor nicht überlasten: die max. Anzahl der Schaltzyklen und das Verhält-

BAM/CPM/SUM/UNM/ZPM

nis Betriebszeit zu Stillstand nicht überschreiten!

2.5.1 Einsatz

1. Netzstecker einstecken.

2. Druckluftschlauch an die Schnellkupplung des Kompressors anschließen. Die Verriegelung erfolgt automatisch.

3. Dann Verbraucher anschließen.

4. Kompressor am EIN/AUS-Schalter (Pos. 10) einschalten. Kompressor läuft an und schaltet automatisch bei Maximaldruck ab: er ist für den Einsatz bereit.

Bei Erreichen des Einschaltdrucks läuft der Kompressor automatisch wieder an.

2.5.2 Arbeitsdruck einstellen

1. Einstellknopf am (Filter-)Druckminderer hochziehen (Bild 4a).

2. Drehen im Uhrzeigersinn = Druck wird erhöht. Drehen im Gegenuhrzeigersinn = Druck wird reduziert.

3. Eingestellten Arbeitsdruck am Manometer (Pos. 13) ablesen.

4. Einstellknopf zum Arretieren nach unten drücken.

Technische Angaben Druckluftwerkzeuge/

-geräte beachten.

2.5.3 Nach dem Einsatz

1. Kompressor ausschalten.

2. Stromzufuhr unterbrechen.

3. Stecknippel des Druckluftschlauchs von der Schnellkupplung trennen.

4. Kompressor bei Bedarf reinigen (siehe Kap. 2.6.2).

5. Kompressor drucklos machen (siehe Kap. 2.6.1).

6. Kompressor zum Lagerort transportieren (siehe Kap. 2.4.1).

2.6 Wartung

Sicherheitshinweise beachten!

Intervall spätestens Tätigkeiten siehe

Kapitel

bei Bedarf Kompressor reinigen 2.6.2

Filtereinsatz reinigen (Filterdruckminderer) 2.6.3

nach jedem Einsatz

Kondensat aus Druckbehälter ablassen 2.6.5 Kondensat aus Filterdruckminderer ablassen 2.6.4

II/3

BAM/CPM/SUM/UNM/ZPM

Intervall spätestens Tätigkeiten siehe

Kapitel

täglich Inbetriebnahme Ölstand kontrollieren, ggf. nachfüllen 2.6.6 einmalig nach 10 h Schraubverbindungen prüfen 2.6.8

wöchentlich Ansaugfilter prüfen 2.6.9

50 h nach 1/2 Jahr Keilriemenspannung prüfen (wenn vorh.) 2.6.10

Ansaugfilter reinigen 2.6.9 Öl wechseln (1. Ölwechsel) 2.6.7

500 h nach 1 Jahr Öl wechseln (mineralisches Öl) 2.6.7

Ansaugfilter wechseln 2.6.9 Rückschlagventil und Einsatz wechseln 2.6.11 Schraubverbindungen prüfen 2.6.8

1.000 h nach 2 Jahren Öl wechseln (synthetisches Öl) 2.6.7 Keilriemen wechseln (wenn vorh.) 2.6.10

2.500 h nach 5 Jahren Sicherheitsventil wechseln 2.6.12

2.6.1 Vor jeder Wartungstätigkeit

1. Kompressor am EIN/AUS-Schalter

(Pos. 10) ausschalten. Stromzufuhr unterbrechen.

2. Kompressor drucklos machen: mit Aus-

blaspistole gesamten Druck aus dem Behälter abblasen.

2.6.2 Kompressor reinigen

• Kühlrippen am Zylinder, Zylinderkopf und

Nachkühler mit Druckluft reinigen.

• Lüfterradabdeckung am Motor reinigen.

2.6.3 Einsatz Filterdruckminderer reinigen

1. Behälter des Filterdruckminderers druck-

los machen.

2. Geeigneten Behälter unter Kondensatab-

lass halten. Kondensat ablassen.

3. Behälter des Filterdruckminderers de-

montieren. Befestigungsschraube vom Filtereinsatz gegen den Uhrzeigersinn abschrauben (Bild 4a).

4. Filtereinsatz entnehmen, in Seifenlauge

(max. 50 °C) reinigen.

5. Montage in umgekehrter Reihenfolge.

2.6.4 Kondensat Filterdruckminderer ablassen

Halbautomatisch ablassen:

lassventil 1/4 Umdrehung gegen Uhrzeiger-

Kondensatab-

sinn drehen. Unter 1 bar: Kondensat läuft ab. (Bild 4a)

Manuell ablassen:

gegen den Uhrzeigersinn drehen und nach oben drücken. Kondensat läuft ab.

Kondensatablassventil

2.6.5 Kondensat Druckbehälter ablassen

Kondensat ist ein Wasserschadstoff. Nach den geltenden Vorschriften entsorgen!

1. Geeigneten Behälter unter Kondensatab-

lass stellen.

2. Um Kondensat ablassen zu können,

muss ein Druck von max. 2 bar vorhanden sein.

3. Kondensatablassventil (Pos. 09) öffnen:

1 1/2 Umdrehungen im Gegenuhrzeigersinn drehen.

4. Kondensatablassventil im Uhrzeigersinn

drehen, um es abzusperren.

2.6.6 Ölstand kontrollieren

Bei Kompressoren mit Ölmessstab diesen herausziehen.

1. Ölstand muss sich zwischen der unteren

und oberen Markierung befinden (Ölmessstab/Ölschauglas) (Bild 7a).

2. Bei Bedarf korrigieren.

Bei sehr ungünstigen Bedingungen kann es vorkommen, dass Kondensat ins Öl gelangt. Man erkennt dies am milchigen Öl. Dann muss sofort ein Ölwechsel erfolgen.

II/4

2.6.7 Öl wechseln/nachfüllen

1. Kompressor warmlaufen lassen, ausschalten, Stromzufuhr unterbrechen.

2. Öleinfüllstopfen bzw. Ölmessstab (Pos. 03) herausziehen, Altöl-Gefäß unter die Ölablassschraube (Pos. 04) halten, diese aufschrauben, Altöl vollständig ablassen.

3. Ölablassschraube zuschrauben.

4. Vorgegebene Ölmenge einfüllen.

5. Ölstand kontrollieren, bei Bedarf korrigieren. Öleinfüllstopfen bzw. Ölmessstab einstecken.

6. Altöl nach den geltenden Vorschriften entsorgen.

Als Mineralöl empfehlen wir Art.-Nr. B111002, synthetisches Öl Art.-Nr. B111006. Bei Verwendung falscher Öle besteht keine Gewährleistung. Mischung von synthetischem und mineralischem Öl kann zu Schäden am Kompressor führen!

2.6.8 Verschraubungen prüfen

1. Alle Schraubverbindungen auf sicheren Sitz prüfen, bei Bedarf nachziehen.

2. Anzugsdrehmomente einhalten (Berechnung der Anzugsdrehmomente nach VDI

2230).

2.6.9 Ansaugfilter reinigen

Siehe Bedienungsanleitung Teil 1.

Ansaugöffnung nicht ausblasen. Es dürfen keine Fremdkörper hineinkommen. Kompressor nie ohne Ansaugfilter betreiben.

2.6.10 Keilriemenspannung prü-

fen, einstellen

BAM/CPM/SUM/UNM/ZPM

Keilriemenspannung einstellen:

1. Position des Elektromotors auf der Grundplatte kennzeichnen.

2. Befestigungsschrauben des Motors lösen (Bild 8b).

3. Motor in Richtung Kompressoraggregat verschieben. Keilriemen abnehmen.

4. Motor ca. 2 mm parallel über die Kennzeichnung hinaus zurückschieben. Befestigungsschrauben anziehen.

5. Den Keilriemen zuerst über die kleine Keilriemenscheibe legen und dann über die große Keilriemenscheibe drücken.

6. Keilriemenspannung überprüfen, Vorgang ggf. wiederholen.

7. Riemenschutzgitter mit den Befestigungsstopfen anbringen.

2.6.11 Rückschlagventil reinigen/

tauschen

1. Verschlussschraube abschrauben (Bild 6a).

2. Einsatz und Sitz reinigen.

3. Einsatz bei Beschädigung, Abdrücken oder Aushärtung ersetzen.

4. Bei Beschädigungen am Sitz komplettes Rückschlagventil wechseln.

2.6.12 Sicherheitsventil tauschen

1. Sicherheitsventil (Pos. 11) im Gegenuhrzeigersinn lösen.

2. Neues Sicherheitsventil im Uhrzeigersinn festschrauben.

2.7 Außerbetriebnahme

Sicherheitshinweise beachten!

2.7.1 Konservierung

Keilriemengetriebene Kompressoren:

1. Kompressor ausschalten. Stromzufuhr unterbrechen.

2. Die Befestigungsstopfen entfernen, Riemenschutzgitter abnehmen.

Keilriemenspannung prüfen:

Keilriemen oben mittig zwischen den Keilriemenscheiben mit dem Daumen nach unten drücken. Er darf nur maximal die Breite des Keilriemens nachgeben (Bild 8a).

Eine Konservierung bei ölgeschmierten Kompressoren ist nötig, wenn der Kompressor für längere Zeit (ab 6 Monate) stillgelegt wird oder fabrikneu ist und wesentlich später betrieben wird.

1. Kompressor ausschalten. Stromzufuhr unterbrechen.

2. Öl ablaufen lassen. Siehe Kap. 2.6.7.

3. Korrosionsschutzöl (Zähigkeit SAE 30) einfüllen. Öleinfüllstopfen bzw. Ölmessstab einstecken.

4. Kompressor warmlaufen lassen, ausschalten.

5. Ansaugfilter anbauen, mit Klebeband

II/5

BAM/CPM/SUM/UNM/ZPM

wasserdicht verschließen.

6. Kompressor ausschalten. Stromzufuhr unterbrechen.

7. Kondensat ablassen.

8. Kompressor drucklos machen.

Kompressor trocken lagern und keinen starken Temperaturschwankungen aussetzen.

2.7.2 Entsorgung

Verpackungsmaterial und Gerät nach den geltenden Vorschriften entsorgen.

2.8 Störungsbehebung

Sicherheitshinweise beachten!

Störung Ursache Behebung

A Motorschutzschal-

ter unterbricht Stromzufuhr

BDruckentlastung

funktioniert nicht

C Kompressor läuft

beim Einschalten nicht an

Bei Störungen (z.B. Überhitzung; Unterspannung; Verlängerungskabel zu lang oder mit falschem Querschnitt) löst der Motorschutzschalter aus

Die Druckentlastung wird stillgelegt durch Unterbrechen der Stromzufuhr oder Spannungsabfall im Netz bei eingeschaltetem Kompressor

Behälterdruck größer als Einschaltdruck

Stromversorgung fehlerhaft

Kompressor ausschalten. Kurz warten. Bei Kompressoren mit externem Motorschutzschalter: diesen betätigen. Kompressor einschalten. Wenn der Motorschutzschalter erneut auslöst: Kompressor ausschalten. Stromzufuhr unterbrechen. Servicepartner kontaktieren

Kompressor ausschalten. Er entlastet sich. Kompressor einschalten

Druck aus Behälter ablassen, bis Druckschalter automatisch einschaltet

Stromzufuhr von befähigter Person (Servicepartner) prüfen lassen

D Kompressor läuft

bei Erreichen des Einschaltdrucks kurz an bzw. brummt und schaltet dann automatisch ab

Motorschutzschalter unterbricht Stromzufuhr

Druckschalter defekt

Netzanschlussleitung hat unzulässige Länge oder Leitungsquerschnitt ist zu gering

Siehe Punkt A

Druckschalter von befähigter Person wechseln lassen

Netzanschlusslänge und Leitungsquerschnitt prüfen (siehe Kap. 2.4.4)

II/6

BAM/CPM/SUM/UNM/ZPM

Störung Ursache Behebung

E Kompressor läuft

kontinuierlich durch

F Bei Betrieb ent-

weicht Druckluft über das Entlastungsventil

G Nach Erreichen des

Abschaltdrucks entweicht Druckluft über das Entlastungsventil bis zum Erreichen des Einschaltdrucks

Ansaugfilter stark verschmutztXAnsaugfilter reinigen oder erneu-

ern

Druckluftwerkzeuge haben zu hohen Luftverbrauch

Luftverbrauch der Werkzeuge prüfen. Servicepartner kontaktieren

Leckage am Kompressor

Leckage lokalisieren, Servicepartner kontaktieren

Zu viel Kondensat im BehälterXKondensat ablassen (siehe

Kap. 2.6.5)

Druckluftleitung undicht

Druckluftleitung überprüfen, Leckage abdichten

Kondensatablassventil geöff-

Schließen bzw. einsetzen

net oder fehlt

Entlastungsventil undicht

Entlastungsventil reinigen oder wechseln

Rückschlagventileinsatz undicht oder defekt

Rückschlagventileinsatz reinigen oder erneuern (siehe Kap. 2.6.11)

Rückschlagventil beschädigt

Rückschlagventil ersetzen

H Kompressor schal-

tet häufig ein

I Sicherheitsventil

bläst ab

J Kompressor wird zu

heiß

K Ölgeschmierter

Kompressor: Ölstand steigt, ohne dass Öl nachgefüllt wurde

L Keilriemengetriebe-

ner Kompressor: Ungewöhnliche Laufgeräusche

Sehr viel Kondensat im Druckbehälter

Kompressor überlastet Behälterdruck höher als der

eingestellte Ausschaltdruck

Sicherheitsventil defekt

Zuluft nicht ausreichend

Kühlrippen am Zylinder (Zylinderkopf) verschmutzt

Einsatzdauer zu lang Kondensat sammelt sich im Öl

hohe Luftfeuchtigkeit

Keilriemen oder Riemenscheibe schleift am Riemenschutzgitter

Keilriemen rutscht durch

Kondensat ablassen (siehe Kap. 2.6.5)

Siehe Punkt E

Druckschalter von befähigter Person neu einstellen / erneuern lassen

Sicherheitsventil erneuern oder Servicepartner kontaktieren

Für genügend Be- und Entlüftung sorgen

Kühlrippen am Zylinder (Zylinderkopf) reinigen

Kompressor abschalten

Kompressor überdimensioniert, Servicepartner kontaktieren

Öl wechseln

Kontaktstelle suchen, Fehler beheben

Keilriemen spannen (siehe Kap. 2.6.10)

II/7

BAM/CPM/SUM/UNM/ZPM

2.9 Ersatzteilservice

Die aktuellen Explosionszeichnungen und Ersatzteillisten zu unseren Produkten stehen Ihnen auf unserer Website www.schneiderairsystems.com/td/ zur Verfügung. Mit speziellen Fragen wenden Sie sich bitte an den Schneider Druckluft Service Ihres Landes (Adressen im Service-Anhang) oder an Ihren Händler.

2.10 Gewährleistungsbedingungen

Grundlage für Gewährleistungsansprüche:

komplettes Gerät im Originalzustand /

Kaufbeleg.

Nach den gesetzlichen Bestimmungen erhalten Sie auf Material- und Fertigungsfehler:

nur privater Gebrauch 2 Jahre; gewerblicher Gebrauch 1 Jahr

Ausgeschlossene Gewährleistungsansprüche:

Verschleiß- / Verbrauchsteile; un-

sachgemäßen Gebrauch; Überlastung; Manipulation / Zweckentfremdung; mangelnde / falsche / keine Wartung; Staub- / Schmutzanfall; nicht zulässige / falsche Arbeitsweise; nicht beachten der Bedienungsanleitung; falsche Verarbeitungs- / Arbeitsmittel; fehlerhafter Elektroanschluss; unsachgemäße Aufstellung.

2.11 REACh

REACh ist die seit 2007 in ganz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender“, also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unseren Kunden gegenüber bewusst. Um Sie immer auf dem neuesten Stand halten zu können und über mögliche Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet:

www.schneider-airsystems.com/reach

II/8

BAM/CPM/SUM/UNM/ZPM

Table of contents - Part 2

2.1 General information .................. 9

2.2 Symbols .................................. 9

2.3 Safety instructions .................... 10

2.4 Commissioning ......................... 10

2.5 Operation ................................ 11

2.6 Maintenance............................. 11

2.7 Decommissioning...................... 13

2.8 Troubleshooting........................ 14

2.9 Spare parts service ................... 15

2.10 Warranty conditions .................. 16

2.11 REACh..................................... 16

The specified illustrations appear at the beginning of the Operating Instructions.

2.2 Symbols

Important:

Pay particular attention to these symbols!

2.1 General information

Observe the safety instructions! Read the Instruction Manual!

Document inspections, adjustments and maintenance work in a maintenance log book. Specify the name and article number of the unit when making inquiries. Outside of Germany, different legal or other requirements than those listed here may apply.

Before the unit is used, the Instruction Manual must be read and understood and the user must receive annual instruction.

Note:

struction manual! Subject to technical modifications. Illustra-

tions may deviate from the original.

Read and memorise part 1 of the in-

Symbol Signal

Hazard level Consequences if not avoided

word

DANGER WARNING CAUTION NOTICE

Imminently hazardous situation Death or serious injury Potentially hazardous situation Death or serious injury Potentially dangerous situation Minor to moderate injury Potentially dangerous situation Property damage

Safety symbols on the compressor

Symbol Meaning Consequences if not observed

Injury or death of the operator

Read the Instruction Manual

Property damage Incorrect operation

Caution: Hot surface! Burns when touching the surface

Caution: Compressor can restart automatically!

Injury or death of the operator

Caution: Danger of electric shock! Injury or death of the operator

Additional symbols on the compressor

Symbol Meaning Symbol Meaning

Switch on/off

Protective motor switch (external)

Oil-free compressed air Oiled compressed air

The symbols depend on the equipment of the compressor

II/9

BAM/CPM/SUM/UNM/ZPM

2.3 Safety instructions

WARNING

Uncontrolled movement of compressed air hose when quick-action coupling is opened!

Hold the compressed air hose tightly!

WARNING

Burn hazard on the motor, unit, check valve, connecting hose/pressure pipe and from hot oil!

Wear safety gloves!

WARNING

• Observe the Instruction Manual for vessels!

•

Prohibited:

posed other than those intended; temporary repairs; compressing other energy sources; removing or damaging safety equipment; use in case of leaks or malfunctions; not using original spare parts; exceeding the specified permitted final compression pressure; working without safety equipment; transporting the unit, maintaining it, repairing it or leaving it unsupervised while pressurised; using other/ incorrect lubricants; smoking; open flame; removing stickers.

Manipulations, use for pur-

2.4 Commissioning

Observe the safety instructions!

Explosion hazard!

Do not use in potentially explosive areas.

Do not suck in any combustible, corrosive or poisonous gases!

Do not exceed the max. permitted final compression pressure.

WARNING

Hearing damage from noise during operation!

Wear ear protection!

WARNING

Damage to the connexion cable!

Protect it from sharp edges, oil and heat!

Grasp the plug and unplug it from the power outlet!

• Be calm and focused and ensure proper operation.

• Protect yourself and other persons, animals, property, and the environment by taking the necessary protective measures and being trained in use of the devices to prevent harm to your health, property damage, financial loss, environmental harm or risk of accident.

• Repairs may be carried out only by Schneider Druckluft GmbH or its approved service partners.

2.4.1 Transport

• Check the handle for secure fit.

• Vessel depressurised.

• In the vehicle: transport the compressor in an upright position, secure and protect it.

2.4.2 Conditions at the installa-

tion location

• Rooms: as dust-free as possible, dry, well ventilated.

• Surface: level.

2.4.3 Before first use

1. Carry out a visual inspection.

2. Check the electrical connection.

3. Check the oil level (see Chap. 2.6.6).

2.4.4 Electrical connection

• The mains voltage must match that specified on the rating plate.

• Electric protection according to technical data.

• Observe VDE regulations 0100 and 0105.

When using extension cords: cable crosssection: min. 2.5 mm²; max. cable length:10 m.

2.4.5 Checking/changing the ro-

tation direction

For three-phase compressors:

1. Check the rotation direction each time

the power plug is plugged in: switch on the compressor, observe it and switch it

II/10

off again if the rotation direction is incorrect.

2. Unplug the power plug.

3. Three-phase plug with phase inverter: press it in and rotate it by 180°. (Figure 2a) Three-phase plug without phase inverter: reverse the phases in the plug. Repeat step 1.

4. If direction of rotation has not changed: contact service partner.

2.4.6 Filling the mist oiler

For compressors with mist oiler:

1. Depressurise the compressor/vessel.

2. Unplug the power plug.

3. Unscrew the oil tank from the mist oiler. (Figure 3a)

Use suitable oil (Art. No. B770000)!

2.4.7 Adjusting the mist oiler

1. Carefully screw the regulating screw closed using a screwdriver in a clockwise direction. The screw it open by 1/2 to 1 turn (Figure 3a).

2. When air is taken in, oil precipitation is visible on the upper sight glass in the form of drops. Metering: 1 drop of oil for 300 – 600 l/ min air consumption. Readjust If necessary and check regularly.

Caution:

es for air containing oil with a length ≤ 10 m. Observe the Instruction Manual for "Compressed air tools"!

Use separate compressed air hos-

2.5 Operation

Observe the safety instructions!

Do not overload the compressor: do not exceed the max. number of switching cycles and the ratio of operating time to standstill!

BAM/CPM/SUM/UNM/ZPM

2.5.1 Insert

1. Plug in the power plug.

2. Connect the compressed air hose to the quick-action coupling of the compressor. It is locked automatically.

3. Then, connect the consumer.

4. Switch on the compressor at the ON/OFF switch (item 10). The compressor starts up and switches off automatically at maximum pressure: it is ready to use.

When the switch-on pressure is reached, the compressor restarts automatically.

2.5.2 Adjusting the working

pressure

1. Pull up the adjustment button on the (filter) pressure reducer (Figure 4a).

2. Rotate clockwise = pressure is increased. Rotate anticlockwise = pressure is reduced.

3. Read the set working pressure on the pressure gauge (item 13).

4. Press the adjustment button down to lock it in place.

Observe the specifications for compressed air tools/units.

2.5.3 After use

1. Switch off the compressor.

2. Disconnect the power supply.

3. Disconnect the plug nipple of the compressed air hose from the quick-action coupling.

4. Clean the compressor if necessary (see Chap. 2.6.2).

5. Depressurise the compressor (see Chap.

2.6.1).

6. Transport the compressor to the storage location (see Chap. 2.4.1).

2.6 Maintenance

Observe the safety instructions!

Interval No later than Tasks See

chapter

As needed Clean compressor 2.6.2

Clean filter insert (filter pressure reducer) 2.6.3

II/11

BAM/CPM/SUM/UNM/ZPM

Interval No later than Tasks See

chapter

After each use Drain condensate from pressure vessel 2.6.5

Drain condensate from filter pressure

reducer Daily Commissioning Check the oil level, add oil if necessary. 2.6.6 Once after 10 h Check screw connections 2.6.8

Weekly Check intake filter 2.6.9

50 h After 6 months Check V-belt tension (where applicable) 2.6.10

Clean intake filter 2.6.9

Change oil (1st oil change) 2.6.7 500 h After 1 year Change oil (mineral oil) 2.6.7

Change intake filter 2.6.9

Change check valve and insert 2.6.11

Check screw connections 2.6.8 1,000 h After 2 years Change oil (synthetic oil) 2.6.7

Change V-belts (where applicable) 2.6.10 2,500 h After 5 years Change safety valve 2.6.12

2.6.1 Before each maintenance task

2.6.4 Draining condensate from filter pressure reducer

2.6.4

1. Swtich on the compressor at the ON/OFF switch (item 10). Disconnect the power supply.

2. Depressurise the compressor: using the blow gun, blow out all pressure from the vessel.

2.6.2 Cleaning the compressor

• Clean the cooling fins on the cylinder, cyl-

inder head and aftercooler using compressed air.

• Clean the fan impeller cover on the motor.

2.6.3 Clean the filter pressure re-

ducer insert

1. Depressurise the vessel of the filter pressure reducer.

2. Hold a suitable vessel under the condensate drain. Drain condensate.

3. Remove the vessel of the filter pressure reducer. Unscrew the mounting screw of the filter insert by screwing anticlockwise (Figure 4a).

4. Remove the filter insert, clean in soapy water (max. 50 °C).

5. Installation is in reverse order.

Draining semi-automatically:

condensate drain valve 1/4 turn anticlockwise. Under 1 bar: condensate drains. (Figure 4a)

Draining manually:

drain valve clockwise and push it up. Condensate drains.

Rotate the condensate

Rotate the

2.6.5 Draining condensate from pressure vessel

Condensate is a water pollutant. Dispose of it according to applicable regulations!

1. Place a suitable vessel under the conden-

sate drain.

2. To drain condensate, the pressure may

be no more than 2 bar.

3. Open the condensate drain valve

(item 09): rotate 1 1/2 turns anticlockwise.

4. Rotate the condensate drain valve clock-

wise to block it.

2.6.6 Checking the oil level

For compressors with an oil dipstick, pull the dipstick out.

II/12

1. The oil level must be between the top and bottom marks (oil dipstick/oil inspection glass) (Figure 7a).

2. Correct if necessary.

In very unfavourable conditions, condensate may find its way into the oil. This can be identified by milky oil. In this case, the oil must be changed immediately.

2.6.7 Changing/adding oil

1. Allow the compressor to warm up, switch it off, disconnect the power supply.

2. Pull out the oil filler plug or oil dipstick (item 03), hold the used oil container under the oil filler plug (item 04), screw open the oil drain screw, drain used oil completely.

3. Screw the oil drain screw closed.

4. Add the prescribed quantity of oil.

5. Check the oil level, correct if necessary. Insert the oil filler plug or oil dipstick.

6. Dispose of used oil according to applicable regulations.

As the mineral oil, we recommend Art. No. B111002, synthetic oil Art. No. B111006. Using incorrect oils shall void the warranty. Mixing synthetic and mineral oil can damage the compressor!

2.6.8 Check screw fittings

1. Check all screw connections for tight fit and retighten if necessary.

2. Observe the tightening torques (tightening torques calculated according to VDI

2230).

2.6.9 Clean intake filter

BAM/CPM/SUM/UNM/ZPM

Press down on the V-belt at the top using your thumb, halfway between the V-belt discs. It may not give more the width of the V-belt (Figure 8a).

Adjusting V-belt tension:

1. Mark the position of the electric motor on the base plate.

2. Unscrew the mounting screws of the motor (Figure 8b).

3. Move the motor towards the compressor unit. Take off the V-belt.

4. Push the motor approx. 2 mm parallel past the mark. Tighten the mounting screws.

5. Fit the V-belt over the small V-belt disc first, then stretch it over the large V-belt disc.

6. Check the V-belt tension and repeat the process if necessary.

7. Attach the belt guard grating using the mounting plugs.

2.6.11 Cleaning/replacing the

check valve

1. Unscrew the locking screw (Figure 6a).

2. Clean the insert and seat.

3. Replace the insert in case of damage, squeezing or hardening.

4. If the seat is damaged, replace the entire check valve.

2.6.12 Replacing the safety valve

1. Detach the safety valve (item 11) by unscrewing it anticlockwise.

2. Screw the new safety valve into place by screwing it clockwise.

See Part 1 of the Instruction Manual.

Do not purge the intake opening. No foreign objects may enter. Never operate the compressor without an intake filter.

2.6.10 Checking, adjusting the Vbelt tension

V-belt driven compressors:

1. Switch off the compressor. Disconnect

the power supply.

2. Remove the mounting plugs, take off the

belt guard grating.

Checking V-belt tension:

2.7 Decommissioning

Observe the safety instructions!

2.7.1 Preservation

Preservation of oil-lubricated compressors is necessary if the compressor is taken out of service for a long period (over 6 months) or is new from the factory and will not be operated until much later.

1. Switch off the compressor. Disconnect the power supply.

2. Allow the oil to drain. See Chap. 2.6.7.

3. Fill corrosion inhibiting oil (viscosity SAE

30). Insert the oil filler plug or oil dipstick.

II/13

BAM/CPM/SUM/UNM/ZPM

4. Allow the compressor to warm up, switch it off.

5. Refit intake filter, seal watertight with Scotch tape.

8. Depressurise the compressor. Store the compressor dry and do not subject

it to large temperature fluctuations.

2.7.2 Disposal

6. Switch off the compressor. Disconnect the power supply.

Dispose of the unit and packaging materials according to applicable regulations.

7. Drain condensate.

2.8 Troubleshooting

Observe the safety instructions!

Problem Cause Remedy

AProtective motor

switch interrupts power supply.

In case of malfunctions (e.g. overheating; low voltage; extension cable too long or with incorrect cross-section), the protective motor switch is tripped.

B Pressure relief does

not function

The pressure relief is shut down by an interruption of the power supply or voltage drop in the mains when the compressor is switched on.

C Compressor does

not start when

Vessel pressure is higher than switch-on pressure.

switched on.

Power supply faulty.

Switch off the compressor. Wait a short while. For compressors with an external protective motor switch: actuate the switch. Switch on the compressor. If the protective motor switch is triggered again: switch off the compressor. Disconnect the power supply. Contact the service partner.

Switch off the compressor. It depressurises. Switch on the compressor.

Relieve pressure in the vessel until the pressure switch is activated automatically.

Have the power supply checked by a qualified person (service partner).

D The compressor

starts up briefly when the switch-on pressure is reached or hums, then switches off automatically.

Protective motor switch interrupts power supply.

Pressure switch defective

Mains connection cable longer than permitted or the cross section is too small.

See item A.

Have the pressure switch changed by a qualified person.

Check connection cable length and cable cross-section (see Chap. 2.4.4)

II/14

BAM/CPM/SUM/UNM/ZPM

Problem Cause Remedy

E Compressor runs

continuously.

F During operation,

compressed air escapes via the load-relieving valve.

G After the switch-off

pressure is reached, compressed air escapes via the load-relieving valve until switch-on pressure is reached

Intake filter badly contaminated.

Air consumption of compressed air tools is too high.

Leakage at compressor.

Excessive condensate in the vessel.

Compressed air line leaky:

Condensate drain valve is open or missing.

Load-relieving valve leaky.

Check valve insert leaky or defective.

Check valve is damaged.

Clean or replace intake filter.

Check the air consumption of the tools. Contact the service partner

Locate leak, contact service partner.

Drain the condensate (see Chap. 2.6.5).

Check compressed air line, plug leak.

Close or replace.

Clean or replace load-relieving valve.

Clean or replace the check valve insert (see Chap. 2.6.11).

Replace check valve.

H Compressor

switches on frequently.

ISafety valve blows

out.

Excessive condensate in the pressure vessel.

Compressor overloaded. Vessel pressure is higher than

the set switch-off pressure. Safety valve is defective.

J Compressor over-

heats.

Air supply not sufficient. Cooling fins on cylinder (cylin-

der head) contaminated. Duty cycle too long.

K Oil-lubricated com-

Condensate collects in the oil. pressor: the oil level rises without

High humidity. oil having been

added.

LV-belt driven com-

pressor: unusual running noises.

V-belt or belt disc is scraping

against belt guard grating.

V-belt sags.

Drain the condensate (see Chap. 2.6.5).

See item E

Have the pressure switch reset/ replaced by a qualified person.

Replace safety valve or contact service partner.

Ensure sufficient ventilation.

Clean cooling fins on cylinder (cylinder head).

Switch off compressor.

Compressor is too large, contact service partner.

Change oil.

Look for point of contact, remedy error

Tighten the V-belt (see Chap. 2.6.10)

2.9 Spare parts service

Visit our website www.schneider-airsystems.com/td/ for the latest version of all exploded drawings and spare parts lists for our

products. If you have any special questions, please consult the Schneider Airsystems Service centre in your country (addresses in the service appendix) or your local dealer.

II/15

BAM/CPM/SUM/UNM/ZPM

2.10 Warranty conditions

Basis for warranty claims:

in original condition/proof of purchase.

According to legal provisions, you receive the following warranty against material and manufacturing defects:

private use only: 2 years, commercial use: 1 year.

Excluded warranty claims:

able parts; improper use; overload; manipulation/use for other than intended use; insufficient/incorrect/no maintenance; accumulation of dust/dirt; incorrect/impermissible work methods; failure to observe the Instruction Manual; incorrect processing/

complete unit

Wear/consum-

working materials; incorrect electrical connection; improper installation.

2.11 REACh

REACh is a European Chemical Directive that came into effect in 2007. As "downstream users" and product manufacturers, we are aware of our duty to provide our customers with information. We have set up the following website to keep you updated with all the latest news and provide you with information on all the materials used in our existing products:

www.schneider-airsystems.com/reach

II/16

Table des matière - Partie 2

2.1 Généralités .............................. 17

2.2 Pictogrammes .......................... 17

2.3 Consignes de sécurité................ 18

2.4 Mise en service ......................... 18

2.5 Fonctionnement ........................ 19

2.6 Entretien ................................. 20

2.7 Mise hors service ...................... 22

2.8 Elimination des dérangements .... 23

2.9 Pièces de rechange ................... 25

2.10 Conditions de garantie ............... 25

2.11 REACh..................................... 25

Les illustrations indiquées se trouvent au début de la notice d'utilisation.

BAM/CPM/SUM/UNM/ZPM

2.1 Généralités

Tenir compte des consignes de sécurité! Lire la notice d'utilisation!

Documenter les contrôles, les réglages, les travaux d'entretien dans un livret d'entretien. En cas de questions, indiquer la désignation et le n° d'art. de l'appareil. Hors d'Allemagne des prescriptions légales ou autres différentes de celle décrites ici peuvent être en vigueur.

La notice d'utilisation doit être lue avant l'utilisation de l'appareil, respectée et l'opérateur doit en être instruit tous les ans !

Attention :

d'emploi – partie 1 ! Sous réserve de modifications techniques.

Les illustrations peuvent différer du produit original.

veuillez lire et observer le mode

2.2 Pictogrammes

Attention :

Pictogramme

Directives de sécurité sur le compresseur

Pictogramme

en présence de ces symboles, soyez particulièrement attentifs !

Mot indica-

teur

DANGER AVERTISSE-

MENT ATTENTION

AVIS

Signification Conséquences en cas de non respect

Lire la notice d'utilisation

Niveau de danger Conséquences en cas de non

Danger imminent Mort, blessure grave Danger éventuel menaçant Mort, blessure grave

Situation éventuellement dangereuse

respect

Blessure légère

Dommages matériels

Blessure ou mort de l'opérateur Dommages matériels Mauvaise manipulation

Attention surface brûlante ! Brûlures en cas de contact avec la surface

Attention le compresseur peut redémarrer tout seul !

Attention risque d'électrocution ! Blessure ou mort de l'opérateur

Blessure ou mort de l'opérateur

II/17

BAM/CPM/SUM/UNM/ZPM

Autres indications sur le compresseur

Pictogramme Signification Pictogramme Signification

Mise en marche/arrêt

air comprimé non huilé air comprimé huilé

2.3 Consignes de sécurité

AVERTISSEMENT

Le tuyau à air comprimé fouette lors de l'ouverture du raccord pompier !

Maintenir le tuyau à air comprimé !

AVERTISSEMENT

Risque de brûlure au niveau du moteur, du groupe, du clapet anti-retour, du tuyau souple d'accouplement/tube de pression et en raison de l'huile brûlante !

Porter des gants de protection !

AVERTISSEMENT

Risque d'explosion !

Ne pas utiliser dans des atmosphères explosibles.

Ne pas aspirer de gaz combustibles, caustique ou toxiques !

Ne pas dépasser la pression finale de compression admissible.

AVERTISSEMENT

Troubles de l'audition dus au bruit pendant le fonctionnement !

Porter une protection auditive !

Disjoncteur de protection du moteur (externe)

• Reposé et concentré, assurer le fonctionnement en bonne et due forme.

• Protégez-vous ainsi que les autres personnes, les animaux, les objets et votre environnement en prenant des mesures de protection, en vous faisant expliquer le fonctionnement des appareils et en prenant les dispositions nécessaires pour éviter les atteintes à la santé, les dommages matériels, les pertes de valeur, les dommages causés à l'environnement ou les risques d'accident.

• Les réparations peuvent seulement être effectuées par Schneider Druckluft GmbH ou ses partenaires fiables homologués.

• Tenir compte de la notice d'utilisation pour les réservoirs !

•

Interdit :

manipulations, utilisations autres que l'usage prévu ; réparations d'urgence ; comprimer d'autres sources d'énergie ; retirer ou endommager les dispositifs de sécurité ; utilisation en cas de manques d'étanchéité ou de dysfonctionnements ; pas de pièces de rechange d'origine ; dépasser la pression finale de compression telle qu'indiquée ; travailler sans équipement de protection ; transporter, entretenir, réparer, laisser sans surveillance l'appareil sous pression ; utiliser d'autres/de mauvais lubrifiants ; fumer ; flamme ouverte ; retirer les autocollants.

2.4 Mise en service

Respecter les consignes de sécurité !

AVERTISSEMENT

Endommagements du câble de raccordement!

Protéger contre les arêtes vives, l'huile et la chaleur !

Retirer le connecteur de la prise de courant !

Les indications dépendent de l'équipement du compresseur

II/18

2.4.1 Transport

• Vérifier que la poignée est bien fixée.

• Réservoir hors pression.

• Dans le véhicule ; transporter le compresseur debout, le bloquer et le protéger.

2.4.2 Conditions du lieu de mise en place

• Locaux : peu de poussière, secs, bien aé-

rés.

• Surface d'appui : plane

2.4.3 Avant la première mise en service

1. Procéder à un contrôle visuel.

2. Contrôler le raccordement électrique.

3. Contrôler le niveau d'huile (voir le

chap.2.6.6).

2.4.4 Raccordement électrique

• La tension du réseau et les indications sur

la plaque indiquant la puissance doivent être identiques.

• Protection par fusibles selon les caractéris-

tiques techniques.

• Respecter les directives VDE 0100 et 0105.

En cas d'utilisation de câbles de rallonge : section : min. 2,5 mm² ; longueur max. de câble : 10 m.

2.4.5 Contrôler / modifier le sens

BAM/CPM/SUM/UNM/ZPM

1. Mettre le compresseur / le réservoir hors pression.

2. Débrancher la prise réseau.

3. Dévisser le réservoir d'huile du graisseur à brouillard d'huile. (illustration 3a)

Utiliser de l'huile adéquate (n° d'art. B770000) !

2.4.7 Régler le graisseur à

brouillard d'huile

1. A l'aide d'un tournevis, visser la vis d'ajustage avec précaution dans le sens horaire. Puis l'ouvrir de 1/2 à 1 tour (illustration 3a).

2. En cas de diminution de l'air un dépôt d'huile sous forme de goutte est visible au niveau du verre-regard supérieur. Dosage : 1 goutte d'huile pour 300 – 600 l/min de consommation d'air. Au besoin ajuster en conséquence et contrôler régulièrement.

Attention :

mé séparés pour l'air huileux ≤ 10 m. Tenir compte de la notice d'utilisation "Outils à air comprimé" !

utiliser des tuyaux à air compri-

de rotation

Pour les compresseurs à courant triphasé :

1. Contrôler le sens de rotation lors de chaque nouveau branchement de la prise réseau : mettre en marche et observer le compresseur, en cas de mauvais sens de rotation le mettre à nouveau hors circuit.

2. Débrancher la prise.

3. Prise triphasée avec changeur de phase enfoncer ce dernier et le tourner de 180°. (Illustration 2a) Prise triphasée sans changeur de phase : échanger les phases dans la prise. Recommencer l'étape 1.

4. Le sens de rotation n'a pas changé : contacteur le partenaire SAV.

2.4.6 Remplir le graisseur à

brouillard d'huile

Pour les compresseurs avec graisseur à brouillard d'huile :

2.5 Fonctionnement

Respecter les consignes de sécurité !

Ne pas surcharger le compresseur : ne pas dépasser le nombre maximal de cycles de commutation et ne pas enfreindre le rapport temps de marche et immobilisation !

2.5.1 Insert

1. Brancher la prise.

2. Raccorder le tuyau à air comprimé au raccord pompier du compresseur. le verrouillage est automatique.

3. Raccorder ensuite les consommateurs.

4. Mettre en marche le compresseur avec l'interrupteur MARCHE/ARRET (pos. 10). Le compresseur démarre et s'arrête automatiquement à la pression maximale : il est prêt à être utilisé.

Lors que la pression de mise en marche est atteinte, le compresseur redémarre automatiquement.

II/19

BAM/CPM/SUM/UNM/ZPM

2.5.2 Régler la pression de travail

2.5.3 Après l'utilisation

1. Tirer en haut le bouton d'ajustage sur le réducteur de pression (du filtre) (illustration 4a).

2. Tourner dans le sens horaire = la pression augmente. Tourner dans le sens anti-horaire = la pression baisse .

3. Lire la pression de travail réglée sur le manomètre (pos. 13).

4. Pousser le bouton de d'ajustage vers le bas pour bloquer.

Tenir compte des indications technique des outils/appareils à air comprimé.

1. Mettre le compresseur hors circuit.

2. Coupez l'alimentation électrique.

3. Séparer le raccord à enficher du tuyau à air comprimé du raccord pompier.

4. Nettoyer au besoin le compresseur (voir le chap. 2.6.2).

5. Mettre le compresseur hors pression (voir le chap. 2.6.1).

6. Transporter le compresseur dans sont lieu de stockage (voir le chap. 2.4.1).

2.6 Entretien

Respecter les consignes de sécurité !

Intervalle au plus tard Activités voir le

chapitre

au besoin Nettoyer le compresseur 2.6.2

Nettoyer l'insert du filtre (manodétenteur de filtre)

après chaque utilisation

tous les jours Mise en service Contrôler le niveau d'huile et faire l'appoint

une seule fois au bout de 10 h

toutes les semaines

50 h au bout de six

mois

500 h au bout d'un an Vidanger l'huile (huile minérale) 2.6.7

Vidanger les produits de condensation du réservoir à pression

Vidanger les produits de condensation du manodétendeur de filtre

si nécessaire Contrôles les raccords à vis 2.6.8

Contrôler le filtre d'aspiration 2.6.9

Contrôler la tension de la courroie trapézoïdale (si existante)

Nettoyer le filtre d'aspiration 2.6.9 Vidanger l'huile (1ère vidange d'huile) 2.6.7

Remplacer le filtre d'aspiration 2.6.9

2.6.3

2.6.5

2.6.4

2.6.6

2.6.10

Remplacer le clapet anti-retour et l'insert 2.6.11 Contrôles les raccords à vis 2.6.8

1000 h au bout de 2 ans Vidanger l'huile (huile synthètique) 2.6.7

Remplacer la courroie trapézoïdale (si existante)

2500 h au bout de 5 ans Remplacer la soupape de sûreté 2.6.12

II/20

2.6.10

2.6.1 Avant toute opération d'entretien

1. Mettre le compresseur hors circuit à l'in-

terrupteur MARCHE/ARRET (pos. 10). Coupez l'alimentation électrique.

2. Mettre le compresseur hors pression :

évacuer toute la pression du réservoir avec un pistolet souffleur.

2.6.2 Nettoyer le compresseur

• Nettoyer à l'air comprimé les nervures de

refroidissement au niveau du cylindre, de la culasse et du refroidisseur postérieur.

• Nettoyer la chape de roue de ventilateur

sur le moteur.

2.6.3 Nettoyer l'insert du manodétendeur de filtre

1. Mettre le réservoir du manodétendeur de

filtre hors pression.

2. Placer un récipient adéquat sous l'orifice

de sortie des produits de condensation. Vidange le condensant.

3. Démonter le réservoir du manodéten-

deur de filtre. Dévisser la vis de fixation de l'insert de filtre dans le sens anti-horaire (illustration 4a).

4. Retirer l'insert de filtre et le nettoyer

dans une solution savonneuse 50°C max.)

5. Montage dans l'ordre inverse.

2.6.4 Vidanger les produits de condensation du manodétendeur de filtre

Vidange semi-automatique :

soupape de vidange des produits de condensation de 1/4 de tour dans le sens anti-horaire. En dessous de 1 bar : les produits de condensation sont évacués. (Illustration 4a)

Vidange manuelle :

vidange des produits de condensation dans le sens anti-horaire et la pousser vers le haut. Les produits de condensation sont évacués.

tourner la soupape de

tourner la

2.6.5 Vidanger les produits de condensation du réservoir à pression

Les produits de condensation sont des substances polluantes pour l'eau. Eliminer selon les prescriptions en vigueur !

BAM/CPM/SUM/UNM/ZPM

1. Placer un récipient adéquat sous l'orifice de purge des produits de condensation.

2. Pour pouvoir vidanger les produits de condensation, il faut qu'il y ait une pression de 2 bar max.

3. Ouvrir la soupape de vidange des produits de condensation (pos. 09) : tourner de 1 1/2 tour dans le sens antihoraire.

4. Tourner la soupape de vidange des produits de condensation dans le sens horaire pour la bloquer.

2.6.6 Contrôler le niveau d'huile

En cas de compresseurs avec jauge d'huile, retirer cette dernière.

1. Le niveau d'huile doit être entre le repère inférieur et le repère supérieur (jauge d'huile/regard de la jauge d'huile) (illustration 7a).

2. Corriger au besoin.

Dans des conditions très défavorables il peut arriver que les produits de condensation parviennent dans l'huile. On s'en aperçoit à l'huile laiteuse. Il faut alors effecteur immédiatement une vidange.

2.6.7 Vidanger l'huile/faire l'ap-

point

1. Faire monter le compresseur en température, l'arrêter et interrompre l'alimentation électrique.

2. Retirer le bouchon d'huile et la jauge d'huile (pos. 03), placer un récipient à huile usagée sous la vis de purge d'huile (pos. 04), dévisser cette dernière et vidanger la totalité de l'huile usagée.

3. Visser la vis de purge d'huile.

4. Remplir la quantité d'huile prescrite.

5. Contrôler le niveau d'huile et corriger au besoin. Mettre en place le bouchon d'huile et la jauge d'huile.

6. Eliminer l'huile usagée selon les prescriptions en vigueur.

Comme huile minérale nous recommandons l'art. n° B111002, comme huile synthétique l'art. n° B111006. En cas d'utilisation d'huiles inadéquates, il n'y a pas de prestation de garantie. Le mélange d'huile synthétique et d'huile minérale peut conduire à un endommagement du compresseur !

II/21

BAM/CPM/SUM/UNM/ZPM

2.6.8 Contrôle des assemblages

2.6.11 Nettoyer/remplacer le cla-

vissés

1. Vérifier que les assemblages vissés sont bien vissés et resserrer au besoin.

2. Respecter les couples de serrage (calcul des couples de serrage selon VDI 2230).

2.6.9 Nettoyer le filtre d'aspira-

tion

Voir la notice d'utilisation partie 1.

Ne pas nettoyer à l'air comprimé l'ouverture d'aspiration. Des corps étrangers ne doivent pas pénétrer. Ne jamais utiliser le compresseur sans filtre d'aspiration.

2.6.10 Contrôler, régler la tension

de la courroie trapézoïdale

Compresseurs entraînés par courroie trapézoïdale :

1. Arrêter le compresseur. Couper l'alimentation électrique.

2. Retirer les bouchons de fixation, enlever la grille protectrice de courroie.

Vérifier la tension de la courroie trapézoïdale :

Avec le pouce, pousser vers le bas la courroie trapézoïdale en haut au milieu entre les poulies de courroie trapézoïdale. L'enfoncement doit être au maximum de la largeur de la courroie trapézoïdale (illustration 8a).

Régler la tension de la courroie trapézoïdale :

1. Marquer la position du moteur électrique sur la plaque de base.

2. Desserrer les vis de fixation du moteur (illustration 8b).

3. Pousser le moteur en direction du groupe de compresseur. Retirer la courroie trapézoïdale.

4. Repousser d'env. 2 mm le moteur parallèlement au delà du repère. Serrer les vis de fixation.

5. Placer la courroie trapézoïdale tout d'abord sur la petite poulie de courroie et puis sur la grande.

6. Vérifier la tension de la courroie trapézoïdale et répéter le processus si nécessaire.

7. Poser la grille protectrice de courroie avec les bouchons de fixation.

pet anti-retour

1. Dévisser le bouchon de fermeture à vis (illustration 6a).

2. Nettoyer l'insert et le siège.

3. Remplacer l'insert en cas d'endommagement, d'empreintes ou de durcissement.

4. En cas d'endommagement au niveau du siège, remplacer le clapet anti-retour complet.

2.6.12 Remplacer la soupape de

sûreté

1. Desserrer la soupape de sûreté (pos. 11) dans le sens anti-horaire.

2. Visser à fond la nouvelle soupape de sûreté dans le sens horaire.

2.7 Mise hors service

Respecter les consignes de sécurité !

2.7.1 Conservation

Pour les compresseurs lubrifiés à l'huile, une conservation est nécessaire si le compresseur est immobilisé pendant une période prolongée (à partir de 6 mois) ou s'il sort de l'usine et est utilisé nettement plus tard.

1. Arrêter le compresseur. Coupez l'alimentation électrique.

2. Vidanger l'huile. Voir le chap. 2.6.7.

3. Mettez de l'huile anticorrosive (viscosité SAE 30). Mettre en place le bouchon d'huile et la jauge d'huile.

4. Faire monter le compresseur en température, l'arrêter.

5. Poser le filtre d'aspiration et le fermer avec du ruban adhésif pour qu'il soit étanche à l'eau.

6. Mettre le compresseur hors circuit. Coupez l'alimentation électrique.

7. Vidanger les produits de condensation.

8. Mettre le compresseur hors pression.

Stocker le compresseur au sec et ne pas le soumettre à de fortes variations de température.

2.7.2 Mise au rebut

Eliminer le matériel d'emballage et l'appareil selon les prescriptions en vigueur.

II/22

2.8 Elimination des dérangements

Respecter les consignes de sécurité !

Dérangement Cause Elimination

BAM/CPM/SUM/UNM/ZPM

A Le disjoncteur de

protection du moteur interrompt l'alimentation électrique

B La décharge de

pression ne fonctionne pas

C Le compresseur ne

démarre pas lors de sa mise en circuit

En cas de dérangements (p. ex. surchauffe ; sous-tension ; câble de rallonge trop long ou à section non adéquate) le disjoncteur de protection du moteur déclenche

La décharge de pression est arrêtée par interruption de l'alimentation électrique ou par une chute de tension dans le réseau quand le compresseur est en circuit

La pression du réservoir est supérieure à la pression d'enclenchement

Mettre le compresseur hors circuit. Patientez quelques instants. En cas de compresseurs avec disjoncteur de protection du moteur externe : actionner ce dernier. Mettre en marche le compresseur. Si le disjoncteur de protection du moteur à nouveau ; arrêter le compresseur. Coupez l'alimentation électrique. Contacter le partenaire SAV

Mettre le compresseur hors circuit. Il se décharge. Mettre en marche le compresseur

Evacuer la pression du réservoir jusqu'à ce que le manostat s'enclenche automatiquement

D Quand la tempéra-

ture d'enclenchement est atteinte, le compresseur se met en marche brièvement, ronfle et puis s'arrête automatiquement

Alimentation électrique défectueuse

Le disjoncteur de protection du moteur interrompt l'alimentation électrique

Manostat défectueux

Le câble de raccordement au réseau a une longueur non autorisée ou la section du câble est trop faible

Faire contrôler l'alimentation électrique par une personne autorisée (partenaire SAV)

Voir le point A

Faire changer le manostat par une personne autorisée

Vérifier la longueur de raccordement au réseau et la section de câble (voir le chap.2.4.4)

II/23

BAM/CPM/SUM/UNM/ZPM

Dérangement Cause Elimination

E Le compresseur en

permanence

F Pendant le fonction-

nement de l'air comprimé s'échappe via le détendeur

Filtre d'aspiration fortement encrassé

Les outils à air comprimé consomment trop d'air comprimé

Fuite au niveau du compresseur

Trop de produits de condensation dans le réservoir

Conduite d'air comprimé non étanche

Soupape de vidange des produits de condensation ouverte ou absente

Détendeur non étanche

Nettoyer ou remplacer le filtre d'aspiration

Vérifier la consommation d'air des outils. Contacter le partenaire SAV

Localiser la fuite, contacter le partenaire SAV

Vidanger les produits de condensation (voir le chap. 2.6.5)

Vérifier la conduite d'air comprimé, étancher la fuite

Fermer ou mettre en place

Nettoyer ou remplacer le détendeur

G Une fois la pression

de coupure atteinte, l'air comprimé s'échappe via le détendeur jusqu'à ce que la pression d'enclenchement soit atteinte

H Le compresseur

s'enclenche souvent

I La soupape de

sécurité crache

J Le compresseur

chauffe trop

Insert de clapet anti-retour non étanche ou défectueux

Nettoyer ou remplacer l'insert de clapet anti-retour (voir le chap. 2.6.11)

Clapet anti-retour endommagéXRemplacer le clapet anti-retour

Trop de produits de condensation dans le réservoir à pres-

Vidanger les produits de condensation (voir le chap. 2.6.5)

sion Compresseur surchargé Pression de réservoir supé-

rieure à la pression de coupure réglée

Voir le point E

Faire régler / remplacer le manostat par une personne autorisée

Soupape de sûreté défectueuseXRemplacer la soupape de sûreté

ou contacter le partenaire SAV

Air frais insuffisant

Veiller à une aération et à une évacuation d'air suffisantes

Nervures de refroidissement sur le cylindre (culasse) encrassées

Nettoyer les nervures de refroidissement sur le cylindre (culasse)

K Compresseur lubri-

fié à l'huile : le niveau d'huile monte sans que de l'huile ait été ajoutée

II/24

Durée d'utilisation trop longueXArrêter le compresseur Des produits de condensation

s'accumulent dans l'huile

Trop grandes dimensions du compresseur, contacter le partenaire SAV

Humidité de l'air élevée

Vidanger l'huile

BAM/CPM/SUM/UNM/ZPM

Dérangement Cause Elimination

L Compresseur

entraîné par courroie trapézoïdale : bruits de marche inhabituels

La courroie trapézoïdale ou la poulie de courroie frotte contre la grille protectrice de courroie

La courroie trapézoïdale glisse

2.9 Pièces de rechange

Les vues éclatées ainsi que les listes des pièces détachées de nos produits se trouvent sur notre site Internet, à l'adresse www.schneider-airsystems.com/td/. N'hésitez pas à vous adresser à votre distributeur ou au service après-vente Schneider Druckluft de votre pays (coordonnées dans l'annexe Service) pour toute question spécifique.

2.10 Conditions de garantie

Condition de base pour les droits de garantie :

d'origine/preuve d'achat.

Conformément aux dispositions légales, vous bénéficiez, pour tout défaut matériel et vice de fabrication :

de 2 ans de garantie pour un usage privé ; de 1 an de garantie pour un usage professionnel.

Droits de garantie exclus :

/ consommables ; utilisation non conforme ;

appareil complet dans son état

pièces d'usure

Chercher le point de contact, éliminer le défaut

Tendre la courroie trapézoïdale (voir le chap. 2.6.10)

surcharge ; manipulation / utilisation détournée ; entretien insuffisant / incorrect / absent ; génération de poussière / saleté ; mode de travail non autorisé / inadéquat ; non respect de la notice d'utilisation ; moyen de traitement / de travail inadéquat ; raccordement électrique défectueux ; mise en place non conforme.

2.11 REACh

REACh est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utilisateur en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouveautés ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant :

www.schneider-airsystems.com/reach

II/25

BAM/CPM/SUM/UNM/ZPM

Índice - Parte 2

2.1 Indicaciones generales............... 26

2.2 Símbolos ................................. 26

2.3 Indicaciones de seguridad .......... 27

2.4 Puesta en servicio ..................... 27

2.5 Funcionamiento ........................ 28

2.6 Mantenimiento.......................... 29

2.7 Puesta fuera de servicio ............. 31

2.8 Solución de fallos ...................... 32

2.9 Servicio de piezas de recambio ... 34

2.10 Condiciones de garantía ............. 34

2.11 REACh ..................................... 34

Las figuras indicadas se encuentran al principio del manual de instrucciones.

2.1 Indicaciones generales

Deben observarse las indicaciones de seguridad.

Leer el manual de instrucciones.

Documentar las inspecciones, los ajustes y los trabajos de mantenimiento en un cuaderno de mantenimiento. En caso de preguntas, indicar la denominación y el n.º de art. del aparato. Fuera de Alemania, pueden regir otras prescripciones legales distintas a las aquí expuestas.

Antes de utilizar el aparato, el manual de instrucciones debe leerse y tenerse en cuenta, asimismo hay que instruir al usuario anualmente sobre el manual.

Atención:

trucciones, parte 1. Reservado el derecho a introducir modifica-

ciones técnicas. Las ilustraciones pueden variar con respecto al original.

leer y observar el manual de ins-

2.2 Símbolos

Atención:

Símbolo Llamada Nivel de peligro Consecuencias en caso de

Indicaciones de seguridad en el compresor

Símbolo Significado Consecuencias en caso de inobser-

preste la máxima atención a los siguientes símbolos.

inobservancia

PELIGRO

ADVERTENCIA

ATENCIÓN AVISO

Leer el manual de instrucciones

Peligro inminente Muerte, lesiones corporales gra-

ves

Posible peligro inminente Muerte, lesiones corporales gra-

ves Posible situación de peligro Lesiones corporales leves Posible situación de peligro Daños materiales

vancia

Daños corporales o muerte del usuario Daños materiales Manejo incorrecto

II/26

Atención: superficie caliente

Atención: el compresor puede ponerse en marcha automáticamente

Atención: peligro por descarga eléctrica

Quemaduras al entrar en contacto con la superficie

Daños corporales o muerte del usuario

BAM/CPM/SUM/UNM/ZPM

Otras indicaciones en el compresor

Símbolo Significado Símbolo Significado

Conectar/desconectar Disyuntor (externo)

Aire comprimido no lubricado

2.3 Indicaciones de seguridad

ADVERTENCIA

La manguera puede salir disparada al abrir el acoplamiento rápido.

Sujetar con firmeza la manguera de aire comprimido.

ADVERTENCIA

Riesgo de quemaduras con el motor, grupo, válvula antirretorno, manguera de empalme/tubo de presión y aceite caliente.

Utilizar guantes de protección.

ADVERTENCIA

Peligro de explosión

No utilizar en zonas con riesgo de explosión.

No aspirar gases inflamables, corrosivos o venenosos.

No sobrepasar la presión final de compresión máx. admisible.

Aire comprimido lubricado

• Trabajar descansado y concentrado para asegurar un funcionamiento correcto.

• Proteja su propia integridad así como al resto de personas, los animales, los materiales y al medio ambiente adoptando las medidas de protección y precaución necesarias, la instrucción sobre los aparatos y la prevención sanitaria con objeto de evitar daños a la salud, daños materiales, daños medioambientales y posibles accidentes.

• Las reparaciones sólo pueden ser realizadas por Schneider Druckluft GmbH o empresas colaboradoras.

• Tener en cuenta las instrucciones de servicio del depósito.

•

Prohibido:

manipulaciones, finalidades distintas; reparaciones de emergencia; comprimir otras fuentes de energía; eliminar dispositivos de seguridad o dañarlos; uso en caso de falta de estanqueidad o anomalías en el funcionamiento; usar piezas no originales; sobrepasar la presión final de compresión admisible como se indica; trabajar sin equipo de protección; transportar, mantener, reparar, dejar sin vigilancia el aparato bajo presión; utilizar otros lubricantes no permitidos; fumar; fuego abierto; retirar las etiquetas adhesivas.

ADVERTENCIA

Daños auditivos debido al ruido durante el funcionamiento.

Utilizar protección para los oídos.

ADVERTENCIA

Daños en el cable de conexión.

Proteger de los cantos vivos, el aceite y el calor.

Extraer de la caja de contacto por el enchufe.

Las indicaciones dependen del equipamiento del compresor

2.4 Puesta en servicio

Deben observarse las indicaciones de seguridad.

2.4.1 Transporte

• Asegurarse de que la empuñadura esté asentada con firmeza.

• Despresurizar el depósito.

• En el vehículo: transportar el compresor en posición vertical, asegurarlo y protegerlo.

II/27

BAM/CPM/SUM/UNM/ZPM

2.4.2 Requisitos del lugar de instalación

• Espacios: pobres en polvo, secos, bien

ventilados.

• Superficie de apoyo: plana.

2.4.3 Antes de la primera puesta en servicio

1. Efectuar un examen visual.

2. Comprobar la conexión eléctrica.

3. Comprobar el nivel de aceite (véase

cap. 2.6.6).

2.4.4 Conexión eléctrica

• La tensión de alimentación y los datos en

la placa de características deben ser iguales.

• Protección por fusible eléctrica según datos

técnicos.

• Respetar las disposiciones VDE 0100 y

0105.

En caso de utilizar cables de prolongación: sección transversal de cable: mín. 2,5 mm²; máx. longitud de cable:10 m.

1. Despresurizar el compresor/depósito.

2. Volver a extraer el enchufe de red.

3. Desmontar el depósito de aceite del lubricador por neblina desatornillándolo. (Fig. 3a)

Utilizar aceite apropiado (n.º de art. B770000).

2.4.7 Ajuste del lubricador por

neblina

1. Enroscar el tornillo de regulación con cuidado con un destornillador en sentido horario. Luego atornillar 1/2 hasta 1 vuelta (figura 3a).

2. En caso de reducción de aire, se puede ver en la mirilla superior un poso de aceite como formación de gota. Dosificación: 1 gota a 300-600 l/min de consumo de aire. Reajustar y controlar regularmente en caso de necesidad.

Atención:

primido separadas para el aire oleoso ≤ 10 m. Tener en cuenta el manual de instrucciones "Herramientas neumáticas".

utilizar mangueras de aire com-

2.4.5 Controlar/modificar el sentido de giro

Para compresores de corriente trifásica:

1. Controlar el sentido de giro cada vez que

se inserta el enchufe de red: conectar el compresor, observar y, si el sentido de giro es incorrecto, volver a desconectar.

2. Volver a extraer el enchufe de red.

3. Enchufe de corriente trifásica con inver-

sor de fase: insertarlo y girarlo 180°. (Fig. 2a) Enchufe de corriente trifásica sin inversor de fase: cambiar las fases en el enchufe. Repetir el paso de trabajo 1.

4. Si el sentido de giro no ha cambiado, po-

nerse en contacto con la empresa colaboradora de Schneider.

2.4.6 Llenado del lubricador por neblina

Para compresores con lubricador por neblina:

2.5 Funcionamiento

Deben observarse las indicaciones de seguridad.

No sobrecargar el compresor: no sobrepasar el número máx. de ciclos de conmutación y la relación del tiempo de servicio respecto a la parada.

2.5.1 Uso

1. Conectar el enchufe de red.

2. Conectar la manguera de aire comprimido al acoplamiento rápido del compresor. Se enclava automáticamente.

3. Conectar a continuación los consumidores.

4. Encender el compresor en el interruptor de conexión/desconexión (pos. 10). El compresor se pone en marcha y se apaga automáticamente a presión máxima: está listo para el funcionamiento.

Al alcanzar la presión de conexión, el compresor arranca automáticamente.

II/28

2.5.2 Ajuste de la presión de tra-

BAM/CPM/SUM/UNM/ZPM

2.5.3 Después del uso

bajo

1. Tirar hacia arriba el botón de ajuste en el manorreductor (de filtro) (figura 4a).

2. Girar en sentido horario = la presión aumenta. Girar en sentido antihorario = la presión se reduce.

3. Leer la presión de trabajo ajustada en el manómetro (pos. 13).

4. Presionar el botón de ajuste hacia abajo para bloquearlo.

Observar los datos técnicos de las herramientas/aparatos neumáticos.

1. Apagar el compresor.

2. Interrumpir el suministro de corriente.

3. Separar la boquilla insertable de la manguera de aire comprimido del acoplamiento rápido.

4. Limpiar el compresor en caso necesario (véase cap. 2.6.2).

5. Despresurizar el compresor (véase cap.

2.6.1).

6. Transportar el compresor hasta el lugar de almacenamiento (véase cap. 2.4.1).

2.6 Mantenimiento

Deben observarse las indicaciones de seguridad.

Intervalo Máximo Tareas Véase

cap.

En caso necesario

Limpiar el compresor 2.6.2 Limpiar el inserto filtrante (reductor de la

presión del filtro)

2.6.3

Después de cada uso

Cada día Puesta en servi-

cio

Una sola vez tras 10 h

Semanalmente Comprobar el filtro de aspiración 2.6.9

50 h Al cabo de 1/2

año

500 h Al cabo de 1 año Cambiar el aceite (aceite mineral) 2.6.7

Los condensados salen del depósito de presión

Condensados: purga del reductor de la presión del filtro

Controlar el nivel de aceite y rellenarlo si es necesario

Atornillados: comprobar 2.6.8

Comprobar el tensado de la correa trapezoidal (si existe)

Limpieza del filtro de aspiración 2.6.9 Cambiar el aceite (primer cambio de aceite) 2.6.7

Cambiar el filtro de aspiración 2.6.9 Cambiar la válvula antirretorno y la pieza

insertada Atornillados: comprobar 2.6.8

2.6.5

2.6.4

2.6.6

2.6.10

2.6.11

1.000 h Al cabo de 2 años

2.500 h Al cabo de 5 años

Cambiar el aceite (aceite sintético) 2.6.7 Cambiar la correa trapezoidal (si existe) 2.6.10 Cambiar la válvula de seguridad 2.6.12

2.6.1 Antes del mantenimiento

1. Apagar el compresor en el interruptor de conexión/desconexión (pos. 10). Interrumpir el suministro de corriente.

2. Despresurizar el compresor: extraer con la pistola de soplado toda la presión del depósito.

II/29

BAM/CPM/SUM/UNM/ZPM

2.6.2 Limpiar el compresor

2.6.6 Comprobar el nivel de acei-

• Limpiar con aire comprimido la aleta de refrigeración en el cilindro, la culata y el refrigerador de salida.

• Limpiar la cubierta de rueda de ventilador en el motor.

2.6.3 Limpiar la pieza insertada

del reductor de la presión del filtro

1. Despresurizar el depósito del reductor de

la presión del filtro.

2. Colocar un recipiente adecuado debajo

de la salida de condensados. Purgar los condensados.

3. Desmontar el depósito del reductor de la

presión del filtro. Desenroscar el tornillo de fijación del inserto filtrante en sentido antihorario (figura 4a).

4. Retirar el inserto filtrante y limpiarlo en

lejía jabonosa (máx. 50 °C).

5. El montaje se realiza siguiendo el orden

inverso.

2.6.4 Condensados en la purga

del reductor de la presión del filtro

Descarga semiautomática:

de purga de agua condensada 1/4 de vuelta en sentido antihorario. Los condensados a una presión inferior a 1 bar. (Fig. 4a)

Descarga manual:

de agua condensada en sentido antihorario y presionar hacia arriba. Salen los condensados.

girar la válvula de purga

girar la válvula

2.6.5 Los condensados salen del

depósito de presión

Los condensados contienen contaminantes del agua. Eliminar conforme a las prescripciones vigentes.

1. Colocar un recipiente adecuado debajo

de la salida de condensados.

2. Para que puedan salir, se debe disponer

de una presión de máx. 2 bar.

3. Abrir la válvula de purga de agua con-

densada (pos. 09): girar 1 vuelta y media en sentido antihorario.

4. Girar la válvula de purga de agua con-

densada en sentido horario para bloquearla.

En los compresores con varilla de medición de aceite, extraer la varilla.

1. El nivel de aceite debe encontrarse entre las marcas inferior y superior (varilla de medición de aceite/mirilla de aceite) (figura 7a).

2. Corregir en caso necesario.

En condiciones desfavorables, es posible que entren condensados en el aceite. Esto se reconoce porque el aceite tiene un aspecto lechoso. Entonces deberá realizarse un cambio de aceite inmediatamente.

2.6.7 Cambio/adición de aceite

1. Dejar el compresor en marcha hasta que se caliente, desconectarlo e interrumpir el suministro de corriente.

2. Extraer el tapón de llenado de aceite o la varilla de medición de aceite (pos. 03), sujetar un recipiente para el aceite usado debajo del tornillo de purga de aceite (pos. 04), desenroscarlo y recoger todo el aceite usado.

3. Enroscar el tornillo de purga de aceite.

4. Añadir el volumen de aceite prescrito.

5. Comprobar el nivel de aceite y corregirlo en caso necesario. Insertar el tapón de llenado de aceite o la varilla de medición de aceite.

6. Deben tenerse en cuenta las prescripciones de tratamiento de residuos al eliminar el aceite.

Como aceite mineral, recomendamos n.º de art.: B111002, aceite sintético, n.º de art.: B111006. En caso de que se utilicen aceites incorrectos, no existe garantía. Si se mezcla aceite sintético con mineral puede dañarse el compresor.

2.6.8 Comprobar los atornillados

1. Comprobar que todas las uniones atornilladas asientan correctamente y apretarlas en caso necesario.

2. Respetar los pares de apriete (cálculo de los pares de apriete según VDI 2230).

2.6.9 Limpieza del filtro de aspi-

ración

Véase el manual de instrucciones, parte 1.

No soplar la abertura de aspiración ya que no deben entrar cuerpos extraños.

II/30

No poner nunca el compresor en funcionamiento sin filtro de aspiración.

2.6.10 Comprobación y ajuste de la tensión de la correa trapezoidal

Compresores con accionamiento por correa trapezoidal:

1. Apagar el compresor. Interrumpir el su-

ministro de corriente.

2. Retirar los tapones de fijación y extraer

la rejilla protectora de la correa.

Comprobación de la tensión:

Hacer presión con el pulgar en la zona superior central de la correa trapezoidal, entre las poleas. Sólo puede ceder como máximo el ancho de la correa (figura 8a).

Ajuste de la tensión:

1. Marcar la posición del motor eléctrico en

la placa base.

2. Soltar los tornillos de fijación del motor

(figura 8b).

3. Desplazar el motor en dirección al grupo

de compresión. Extraer la correa trapezoidal.

4. Desplazar el motor unos 2 mm en para-

lelo por encima de la marca. Apretar los tornillos de fijación.

5. Colocar primero la correa sobre la polea

pequeña y después sobre la grande.

6. Comprobar el tensado de la correa trape-

zoidal, repetir el proceso si es necesario.

7. Colocar la rejilla protectora y fijarla con

los tapones.

2.6.11 Limpiar/cambiar la válvula antirretorno

BAM/CPM/SUM/UNM/ZPM

2.6.12 Cambiar la válvula de seguridad

1. Soltar válvula de seguridad (pos. 11) en

sentido antihorario.

2. Atornillar firmemente una nueva válvula

de seguridad en sentido horario.

2.7 Puesta fuera de servicio

Deben observarse las indicaciones de seguridad.

2.7.1 Conservación

Debe aplicarse un antioxidante en caso de que el compresor lubricado con aceite vaya a estar parado durante un tiempo prolongado (a partir de 6 meses) o en caso de que acabe de salir de fábrica y tarde en ponerse en funcionamiento.

1. Apagar el compresor. Interrumpir el su-

ministro de corriente.

2. Vaciar el aceite. Véase cap. 2.6.7.

3. Añadir aceite anticorrosivo (viscosidad

SAE 30). Insertar el tapón de llenado de aceite o la varilla de medición de aceite.

4. Dejar que el compresor se caliente, des-

conectarlo.

5. Montar el filtro de aspiración y hermeti-

zarlo usando cinta adhesiva.

6. Apagar el compresor. Interrumpir el su-

ministro de corriente.

7. Purgar los condensados.

8. Descargar la presión del compresor.

El compresor debe guardarse en un lugar seco en el que no se vea expuesto a cambios bruscos de temperatura.

2.7.2 Eliminación

1. Desatornillar el tornillo de cierre (fig. 6a).

2. Limpiar la pieza insertada y su asiento.

3. Sustituir la pieza insertada en caso de daños, cortes o envejecimiento.

4. En caso de daños en el asiento, cambiar la válvula antirretorno completa.

Eliminar el material de embalaje y el aparato según las prescripciones vigentes.

II/31

BAM/CPM/SUM/UNM/ZPM

2.8 Solución de fallos

Deben observarse las indicaciones de seguridad.

Fallo Causa Solución

A El disyuntor inte-

rrumpe el suministro de corriente

B La descarga de pre-

sión no funciona

C El compresor no se

pone en marcha al encenderlo

En caso de anomalías (p. ej., sobrecalentamiento; subtensión; cable de prolongación demasiado largo o con la sección transversal errónea), el disyuntor se dispara

La descarga de presión se detiene debido a la interrupción del suministro de corriente o a una caída de tensión en la red con el compresor conectado.

La presión del depósito supera la presión de conexión

Suministro de corriente incorrecto

Apagar el compresor. Esperar un momento. En caso de compresores con un disyuntor externo: accionarlo. Conectar el compresor. Si el disyuntor vuelve a dispararse: desconectar el compresor. Interrumpir el suministro de corriente. Ponerse en contacto con la empresa de servicios colaboradora

Apagar el compresor. Se descargará. Conectar el compresor.

Purgar la presión del depósito hasta que el presostato se conecte automáticamente

Encargar la comprobación del suministro de corriente a una persona capacitada (empresa de servicios colaboradora)

D Al alcanzar la pre-

sión de conexión, el compresor funciona durante un instante o hace un ruido y después se apaga automáticamente

El disyuntor interrumpe el suministro de corriente

Presostato averiado

El cable de conexión a la red tiene una longitud inadecuada o su sección transversal es demasiado pequeña

Véase el punto A

Encargar la sustitución del presostato a una persona capacitada

Comprobar la longitud del cable de conexión y la sección transversal (véase cap. 2.4.4)

II/32

BAM/CPM/SUM/UNM/ZPM

Fallo Causa Solución

E El compresor fun-

ciona continuamente

F Durante el funcio-

namiento, se escapa aire comprimido a través de la válvula de descompresión

Filtro de aspiración muy sucio

Las herramientas neumáticas consumen demasiado aire

Fuga en el compresor

Exceso de condensados en el depósito

Tubería de aire comprimido no estanca

Válvula de purga de agua condensada abierta o inexistente

Válvula de descompresión inestanca

Limpiar o sustituir el filtro de aspiración

Comprobar el consumo de aire de las herramientas. Ponerse en contacto con la empresa de servicios colaboradora

Localizar las fugas, ponerse en contacto con la empresa de servicios colaboradora

Purgar los condensados (véase cap. 2.6.5)

Revisar la tubería de aire comprimido, obturar la fuga

Cerrar o montar

Limpiar o cambiar la válvula de descompresión

G Al alcanzar la pre-

sión de desconexión, sale aire comprimido a través de la válvula de descompresión hasta que se alcanza la presión de conexión

H El compresor se

conecta con frecuencia

I La válvula de segu-

ridad descarga

J El compresor se

calienta demasiado

Inserto de la válvula antirretorno inestanco o averiado

La válvula antirretorno está dañada

Exceso de condensados en el depósito de presión

Sobrecarga del compresor La presión del depósito es

superior a la presión de desconexión ajustada

Válvula de seguridad averiada

El aire adicional no es suficiente

Limpiar o sustituir el inserto de la válvula antirretorno (véase cap. 2.6.11)

Sustituir la válvula antirretorno

Purgar los condensados (véase cap. 2.6.5)

Véase el punto E

Encargar el ajuste o la renovación del presostato a una persona capacitada

Renovar la válvula de seguridad o ponerse en contacto con la empresa de servicios colaboradora

Procurar suficiente ventilación y purga

Nervios de refrigeración del cilindro (culata) sucios

El tiempo de uso es excesivo

Limpiar los nervios de refrigeración del cilindro (culata)

Desconectar el compresor

II/33

BAM/CPM/SUM/UNM/ZPM

Fallo Causa Solución

K Compresor lubri-

cado con aceite: el nivel de aceite aumenta sin que se haya rellenado aceite

LCompresor con

accionamiento por correa trapezoidal: ruidos de marcha extraños

Acumulación de condensados en el aceite

Humedad del aire elevada

La correa trapezoidal o las poleas hacen contacto con la rejilla protectora

La correa trapezoidal se cae

2.9 Servicio de piezas de recambio

Los despieces y listados de recambios actualizados para nuestros productos se pueden consultar en nuestra página web www.schneider-airsystems.com/td/. Si desea formular preguntas concretas, póngase en contacto con el centro de servicio Schneider Druckluft de su país (las direcciones se especifican en el anexo) o con su distribuidor.

2.10 Condiciones de garantía

Fundamentos de los derechos de garantía:

aparato completo en el estado original/

recibo de compra.

Según las disposiciones legales, en cuanto a errores de material y de fabricación:

sólo uso privado 2 años; uso industrial 1 año

Derechos de garantía excluidos:

de desgaste y consumibles; uso inadecuado;

piezas

Compresor sobredimensionado, ponerse en contacto con la empresa de servicios colaboradora

Cambiar el aceite

Buscar el punto de contacto y solucionarlo

Tensar la correa trapezoidal (véase cap. 2.6.10)

sobrecarga; manipulación/uso distinto a la finalidad; mantenimiento deficiente/erróneo/inexistente; acumulación de polvo/suciedad; modo de trabajar no permitido/ erróneo; no respetar el manual de instrucciones; medios de aplicación/trabajo erróneos; conexión eléctrica defectuosa; instalación inadecuada.

2.11 REACh

La normativa REACh, vigente desde 2007 en toda Europa, regula el uso de productos químicos. Nosotros, como "usuarios intermedios", es decir, como fabricantes de productos, somos conscientes de nuestra obligación de mantener informados a nuestros clientes. A fin de mantenerle siempre al día de nuestras novedades y de informarle sobre las posibles sustancias utilizadas en nuestros productos, hemos creado para usted la siguiente página web:

www.schneider-airsystems.com/reach

II/34

BAM/CPM/SUM/UNM/ZPM

Inhoudsopgave - deel 2

2.1 Algemene aanwijzingen ............. 35

2.2 Symbolen ................................ 35

2.3 Veiligheidsaanwijzingen ............. 36

2.4 Inbedrijfname .......................... 36

2.5 Gebruik ................................... 37

2.6 Onderhoud............................... 38

2.7 Buitenbedrijfstelling .................. 40

2.8 Verhelpen van een storing.......... 40

2.9 Reservedelenservice.................. 42

2.10 Garantievoorwaarden ................ 42

2.11 REACh..................................... 42

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

2.2 Symbolen

2.1 Algemene aanwijzingen

Veiligheidsaanwijzingen in acht nemen! Gebruiksaanwijzing doorlezen!

Controles, instellingen, onderhoudswerkzaamheden in een onderhoudsboek documenteren. Bij vragen naam en art.-nr. van het apparaat aangeven. Buiten Duitsland kunnen andere wettelijke of overige voorschriften gelden dan hier beschreven.

De gebruiksaanwijzing moet vóór gebruik van het apparaat doorgelezen, in acht genomen en jaarlijks aan de gebruiker geïnstrueerd worden!

Let op:

opvolgen! Technische wijzigingen voorbehouden. Af-

beeldingen kunnen van het origineel afwijken.

Gebruiksaanwijzing deel 1 lezen en

Let op:

Symbool

Veiligheidsaanwijzingen op de compressor

Symbool

Schenk de hoogste oplettendheid aan deze symbolen!

Signaal-

woord

GEVAAR WAAR-

SCHUWING VOORZICH-

TIG AANWIJ-

ZING

Betekenis Gevolgen bij niet-naleving

Gebruiksaanwijzing doorlezen

Risiconiveau Gevolgen bij niet-naleving

rechtstreeks dreigend gevaar Dood, zwaar lichamelijk letsel mogelijk dreigend gevaar Dood, zwaar lichamelijk letsel

mogelijke gevaarlijke situatie Licht lichamelijk letsel

mogelijke gevaarlijke situatie Materiële schade

Lichamelijk letsel of dood van de bediener Materiële schade verkeerde bediening

Let op, heet oppervlak!

Let op, compressor kan zelfstandig weer starten!

Let op, gevaar voor elektrische stroomschok!

Verbrandingen bij het aanraken van het oppervlak

Lichamelijk letsel of dood van de bediener

II/35

BAM/CPM/SUM/UNM/ZPM

Verdere aanwijzingen op de compressor

Symbool Betekenis Symbool Betekenis

In-/Uitschakelen

olievrije perslucht geoliede perslucht

2.3 Veiligheidsaanwijzingen

WAARSCHUWING

Zwiepende persluchtslang bij het openen van de snelkoppeling!

Persluchtslang vasthouden!

WAARSCHUWING

Verbrandingsgevaar op de motor, aggregaat, terugslagventiel, verbindingsslang/drukbuis en door hete olie!

Beschermingshandschoenen dragen!

WAARSCHUWING

Explosiegevaar!

Niet gebruiken in explosieve bereiken.

Geen brandbare, bijtende of giftige gassen aanzuigen!

Max. toegestane compressie-einddruk niet overschrijden.

WAARSCHUWING

Motorveiligheidsschakelaar (extern)

• Uitgerust en geconcentreerd het vakkundige gebruik garanderen.

• Bescherm uzelf, andere personen, dieren, objecten en uw omgeving door telkens noodzakelijke beschermende maatregelen, instructie in de apparaten en voorzorgsmaatregelen om gezondheisschade, materiële schade. waardeschade, schade aan het milieu of gevaren voor ongevallen te vermijden.

• Reparaties mogen alleen door Schneider Druckluft GmbH of diens toegelaten servicepartners worden uitgevoerd.

• Gebruiksaanwijzing voor containers in acht nemen!

•

Verboden:

manipulaties, oneigenlijk gebruik; noodreparaties; andere energiebronnen verdichten; veiligheidsinrichtingen verwijderen of beschadigen; gebruiken bij lekkages of bedrijfsstoringen; geen originele reserveonderdelen; toegestane compressie-einddruk overschrijden zoals aangegeven; zonder beschermingsuitrusting werken; apparaat onder druk transporteren, onderhouden, repareren, onbeheerd laten; andere/verkeerde smeermiddelen gebruiken; roken; open vuur; stickers verwijderen.

Gehoorschade door lawaai tijdens het gebruik!

Gehoorbescherming dragen!

2.4 Inbedrijfname

Veiligheidsaanwijzingen in acht nemen!

2.4.1 Transport

WAARSCHUWING

Beschadigingen aan de aansluitkabel!

Beschermen tegen scherpe randen, olie en hitte!

Bij de stekker uit het stopcontact trekken!

De aanwijzingen zijn afhankelijk van de uitrusting van de compressor

II/36

• Controleren of handgreep goed vastzit.

• Container drukloos.

• In het voertuig: compressor staand transporteren, beveiligen en beschermen.

2.4.2 Voorwaarden voor de

• Ruimtes: stofarm, droog, goed geventileerd.

• Standplaats: stabiel.

plaats van opstelling

2.4.3 Vóór de eerste inbedrijfname

1. Visuele controle uitvoeren.

2. Elektrische aansluiting controleren.

3. Oliepeil controleren (zie hoofd. 2.6.6).

BAM/CPM/SUM/UNM/ZPM

min luchtverbruik. Indien nodig passend nareguleren en regelmatig controleren.

Let op:

oliehoudende lucht ≤ 10 m gebruiken. Gebruiksaanwijzing "Persluchtgereedschappen" in acht nemen!

Afzonderlijke persluchtslangen voor

2.4.4 Elektrische aansluiting

• Netspanning en gegevens op het plaatje

moeten identiek zijn.

• Elektrische beveiliging vlg. Technische Ge-

gevens.

• VDE-bepalingen 0100 en 0105 in acht ne-

men.

Bij gebruik van verlengingskabels: kabeldiameter: min. 2,5 mm²; max. kabellengte:10 m.

2.4.5 Draairichting controleren/ wijzigen

Voor draaistroom-compressors:

1. Draairichting bij elk opnieuw insteken

van de stekker controleren: compressor inschakelen, observeren en bij verkeerde draairichting weer uitschakelen.

2. Stekker eruit trekken.

3. Draaistroomstekker met faseomvormer:

deze indrukken en 180° draaien. (afbeelding 2a) Draaistroomstekker zonder faseomvormer: fases in stekker verwisselen. Werkstap 1 herhalen.

4. Draairichting is niet veranderd: contact

opnemen met servicepartner.

2.4.6 Olievernevelaar vullen

Voor compressors met olievernevelaar:

1. Compressor/container drukloos maken.

2. Stekker eruit trekken.

3. Oliecontainer van olievernevelaar af-

schroeven. (afbeelding 3a)

Geschikte olie (art.-nr. B770000) gebruiken!

2.4.7 Olievernevelaar instellen

1. Regelschroef voorzichtig met schroeven-

draaier rechtsom dichtschroeven. Dan 1/ 2 tot 1 omwenteling openschroeven (afbeelding 3a).

2. Bij luchtafneming is op het bovenste

kijkglas een olieneerslag als druppelvorming zichtbaar. Dosering: 1 druppel olie bij 300 – 600 l/

2.5 Gebruik

Veiligheidsaanwijzingen in acht nemen!

Compressor niet overbelasten: het max. aantal schakelcycli en de verhouding bedrijfstijd ten opzichte van stilstand niet overschrijden!

2.5.1 Inzetstuk

1. Stekker erin steken.

2. Persluchtslang op de snelkoppeling van de compressor aansluiten. De vergrendeling vindt automatisch plaats.

3. Dan verbruiker aansluiten.

4. Compressor met de AAN/UIT-schakelaar (pos. 10) inschakelen. Compressor start en schakelt automatisch bij maximale druk uit: hij klaar voor gebruik.

Bij het bereiken van de inschakeldruk start de compressor automatisch weer.

2.5.2 Werkdruk instellen

1. Instelknop op de (filter-)drukregelaar omhoog trekken (afbeelding 4a).

2. Rechtsom draaien = druk wordt verhoogd. Linksom draaien = druk wordt verlaagd.

3. Ingestelde werkdruk op de manometer (pos. 13) aflezen.

4. Instelknop naar beneden drukken om te arrêteren.

Technische Gegevens Persluchtgereedschappen/-apparaten in acht nemen.

2.5.3 Na het gebruik

1. Compressor uitschakelen.

2. Stroomtoevoer onderbreken.

3. Steeknippel van de persluchtslang van de snelkoppeling scheiden.

4. Compressor indien nodig reinigen (zie hoofd. 2.6.2).

5. Compressor drukloos maken (zie hoofd.

2.6.1).

6. Compressor naar de opslagplaats transporteren (zie hoofd. 2.4.1).

II/37

BAM/CPM/SUM/UNM/ZPM

2.6 Onderhoud

Veiligheidsaanwijzingen in acht nemen!

Interval uiterlijk Werkzaamheden zie

hoofdstuk

indien nodig Compressor reinigen 2.6.2

Filterinzet reinigen (filterdrukvermindering) 2.6.3

na elk gebruik Condensaat uit drukvat laten weglopen 2.6.5

Condensaat uit filterdrukvermindering laten

weglopen dagelijks Inbedrijfname Oliepeil controleren, evt. bijvullen 2.6.6 eenmalig na 10 h Schroefverbindingen controleren 2.6.8

wekelijks Aanzuigfilter controleren 2.6.9

50 h na 1/2 jaar V-snaarspanning controleren (indien aanw.) 2.6.10

Aanzuigfilter reinigen 2.6.9

Olie verversen (1e olieverversing) 2.6.7 500 h na 1 jaar Olie verversen (minerale olie) 2.6.7

Aanzuigfilter vervangen 2.6.9

Terugslagventiel en inzetstuk vervangen 2.6.11

Schroefverbindingen controleren 2.6.8

1.000 h na 2 jaar Olie verversen (synthetische olie) 2.6.7

V-snaar vervangen (indien aanw.) 2.6.10

2.500 h na 5 jaar Veiligheidsventiel vervangen 2.6.12

2.6.1 Vóór elk onderhoud

1. Compressor met de AAN/UIT-schakelaar (pos. 10) uitschakelen. Stroomtoevoer onderbreken.

2. Compressor drukloos maken: met uitblaaspistool gehele druk uit de container wegblazen.

2.6.2 Compressor reinigen

• Koelribben bij de cilinder, cilinderkop en

nakoeler met perslucht reinigen.

• Afdekking ventilatorwiel bij de motor reini-

gen.

2.6.3 Inzetstuk filterdrukvermin-

filterinzet linksom eraf schroeven (afbeelding 4a).

4. Filterinzet verwijderen, in zeepsop (max. 50 °C) reinigen.

5. Montage in omgekeerde volgorde.

2.6.4 Condensaat filterdrukver-

mindering laten weglopen

Halfautomatisch laten weglopen:

densaataftapventiel 1/4 omwenteling linksom draaien. Onder 1 bar: condensaat loopt weg. (afbeelding 4a)

Handmatig laten weglopen:

aftapventiel linksom draaien en naar boven drukken. Condensaat loopt weg.

2.6.4

Con-

Condensaat-

dering reinigen

1. Container van de filterdrukvermindering drukloos maken.

2. Geschikte container onder condensaatuitlaat houden. Condensaat laten weglopen.

3. Container van de filterdrukvermindering demonteren. Bevestigingsschroef van de

2.6.5 Condensaat drukvat laten weglopen

Condensaat is een waterverontreiniger. Volgens de geldende voorschriften als afval verwerken!

II/38

1. Geschikte container onder condensaatuitlaat plaatsen.

2. Om condensaat te laten weglopen, moet een druk van max. 2 bar aanwezig zijn.

3. Condensaataftapventiel (Pos. 09) openen: 1 1/2 omwenteling rechtsom draaien.

4. Condensaataftapventiel rechtsom draaien, om het te sluiten.

2.6.6 Oliepeil controleren

Bij compressors met oliemeetstok deze eruit halen.

1. Oliepeil moet zich tussen de onderste en bovenste markering bevinden (oliemeetstok/oliekijkglas) (afbeelding 7a).

2. Indien nodig corrigeren.

Bij zeer ongunstige omstandigheden kan het gebeuren, dat condensaat in de olie komt. Dit kan men aan melkkleurige olie herkennen. Dan moet de olie onmiddellijk ververst worden.

2.6.7 Olie verversen/bijvullen

1. Compressor laten warmdraaien, uitschakelen, stroomtoevoer onderbreken.

2. Olievulstop resp. oliemeetstok (pos. 03) eruit halen, afgewerkt olie-vat onder de olieaftapschroef (pos. 04) houden, deze openschroeven, afgewerkte olie volledig laten weglopen.

3. Olieaftapschroef dichtschroeven.

4. Vastgestelde oliehoeveelheid ingieten.

5. Oliepeil controleren, indien nodig corrigeren. Olievulstop resp. oliemeetstok erin steken.

6. Afgewerkte olie volgens de geldende voorschriften als afval verwerken.

Als minerale olie adviseren wij art.-nr. B111002, synthetische olie art.-nr. B111006. Bij gebruik van verkeerde oliën is er geen garantie. Mengeling van synthetische en minerale olie kan tot schade aan de compressor leiden!

BAM/CPM/SUM/UNM/ZPM

2.6.8 Schroefverbindingen controleren

1. Controleren of alle schroefverbindingen

goed vastzitten, indien nodig vaster aandraaien.

2. Aanhaalmomenten in acht nemen (bere-

kening van de aanhaalmomenten volgens VDI 2230).

2.6.9 Aanzuigfilter reinigen

Zie gebruiksaanwijzing deel 1.

Aanzuigopening niet uitblazen. Er mogen geen vreemde voorwerpen naar binnen komen. Compressor nooit zonder aanzuigfilter gebruiken.

2.6.10 V-snaarspanning controleren, instellen

V-snaaraangedreven compressors:

1. Compressor uitschakelen. Stroomtoe-

voer onderbreken.

2. De bevestigingsstop verwijderen, riem-

beschermrooster verwijderen.

V-snaarspanning controleren:

V-snaar boven in het midden tussen de Vriemschijven met de duim naar beneden drukken. Maximaal de breedte van de Vsnaar mag meegeven (afbeelding 8a).

V-snaarspanning instellen:

1. Positie van de elektromotor op de grond-

plaat markeren.

2. Bevestigingsschroeven van de motor los-

draaien (afbeelding 8b).

3. Motor verschuiven in richting compres-

soraggregaat. V-snaar verwijderen.

4. Motor ca. 2 mm parallel over de marke-

ring heen terugschuiven. Bevestigingsschroeven aandraaien.

5. De V-snaar eerst over de kleine V-riem-

schijf leggen en dan over de grote Vriemschijf drukken.

6. V-snaarspanning controleren, procedure

evt. herhalen.

7. Riembeschermrooster met de bevesti-

gingsstop aanbrengen.

II/39

BAM/CPM/SUM/UNM/ZPM

2.6.11 Terugslagventiel reinigen/ vervangen

1. Sluitschroef eraf schroeven

(afbeelding 6a).

2. Inzetstuk en passing reinigen.

3. Inzetstuk bij beschadiging, afdrukken of

uitharding vervangen.

4. Bij beschadigingen op de passing com-

pleet terugslagventiel vervangen.

2.6.12 Veiligheidsventiel vervangen

1. Veiligheidsventiel (pos. 11) linksom los-

draaien.

2. Nieuw veiligheidsventiel rechtsom vast-

schroeven.

2.7 Buitenbedrijfstelling

Veiligheidsaanwijzingen in acht nemen!

2.7.1 Conservering

Een conservering bij oliegesmeerde compressors is nodig, als de compressor voor langere tijd (vanaf 6 maanden) buiten bedrijf

wordt gesteld of fabrieksnieuw is en wezenlijk later wordt gebruikt.

1. Compressor uitschakelen. Stroomtoevoer onderbreken.

2. Olie laten weglopen. Zie hoofd. 2.6.7.

3. Anti-corrosie olie (viscositeit SAE 30) ingieten. Olievulstop resp. oliemeetstok erin steken.

4. Compressor laten warmdraaien, uitschakelen.

5. Aanzuigfilter aanbouwen, met plakband waterdicht afsluiten.

6. Compressor uitschakelen. Stroomtoevoer onderbreken.

7. Condensaat laten weglopen.

8. Compressor drukloos maken.

Compressor droog bewaren en niet blootstellen aan sterke temperatuurschommelingen.

2.7.2 Afvalverwerking

Verpakkingsmateriaal en apparaat volgens de geldende voorschriften als afval verwerken.

2.8 Verhelpen van een storing

Veiligheidsaanwijzingen in acht nemen!

Storing Oorzaak Verhelpen

A Motorveiligheids-

schakelaar onderbreekt stroomtoevoer

B Drukontlasting

werkt niet

Bij storingen (bijv. oververhitting; onderspanning; verlengingskabel te lang of met verkeerde diameter) wordt de motorveiligheidsschakelaar geactiveerd

De drukontlasting wordt stilgelegd door het onderbreken van de stroomtoevoer of spanningsdaling in het stroomnet bij ingeschakelde compressor

Compressor uitschakelen. Een ogenblik wachten. Bij compressors met externe motorveiligheidsschakelaar: deze bedienen. Compressor inschakelen. Als de motorveiligheidsschakelaar opnieuw activeert: compressor uitschakelen. Stroomtoevoer onderbreken. Contact opnemen met servicepartner

Compressor uitschakelen. Hij ontlast zich. Compressor inschakelen

II/40

BAM/CPM/SUM/UNM/ZPM

Storing Oorzaak Verhelpen

C Compressor start

niet bij het inschakelen

D Compressor start

kort bij het bereiken van de inschakeldruk resp. bromt en schakelt dan automatisch uit

E Compressor loopt

continu door

Containerdruk groter dan inschakeldruk

Stroomvoorziening foutief

Motorveiligheidsschakelaar onderbreekt stroomtoevoer

Drukschakelaar defect

Netaansluitkabel heeft niettoegestane lengte of kabeldiameter is te gering

Aanzuigfilter sterk vervuild

Persluchtgereedschappen hebben te hoog luchtverbruik

Druk uit container laten weglopen, tot drukschakelaar automatisch inschakelt

Stroomtoevoer door bevoegde persoon (servicepartner) laten controleren

Zie punt A

Drukschakelaar door bevoegde persoon laten vervangen

Netaansluitlengte en kabeldiameter controleren (zie hoofd. 2.4.4)

Aanzuigfilter reinigen of vervangen

Luchtverbruik van de gereedschappen controleren. Contact opnemen met servicepartner

Lekkage op de compressor

Te veel condensaat in de container

Persluchtleiding lek

Condensaataftapventiel geopend of ontbreekt

F Tijdens gebruik ont-

Ontlastingsklep lek snapt perslucht via de ontlastingsklep

GNa het bereiken van

de uitschakeldruk

Terugslagventielinzetstuk lek of

defect ontsnapt perslucht via de ontlastings-

Terugslagventiel beschadigd klep tot het berei-

ken van de inschakeldruk

H Compressor gaat

vaak aan

Zeer veel condensaat in het

drukvat

Lekkage lokaliseren, contact opnemen met servicepartner

Condensaat laten weglopen (zie hoofd. 2.6.5)

Persluchtleiding controleren, lekkage dichten

Sluiten resp. plaatsen

Ontlastingsklep reinigen of vervangen

Terugslagventielinzetstuk reinigen of vervangen (zie hoofd. 2.6.11)

Terugslagventiel vervangen

Condensaat laten weglopen (zie hoofd. 2.6.5)

I Veiligheidsventiel

blaast af

Compressor overbelast

Containerdruk hoger dan de

ingestelde uitschakeldruk

Veiligheidsventiel defect

Zie punt E

Drukschakelaar door bevoegde persoon opnieuw instellen / laten vervangen

Veiligheidsventiel vervangen of contact opnemen met servicepartner

II/41

BAM/CPM/SUM/UNM/ZPM

Storing Oorzaak Verhelpen

JCompressor wordt

Toevoerlucht niet toereikend

te heet

Koelribben bij de cilinder (cilinderkop) verontreinigd

Gebruiksduur te lang

K Oliegesmeerde

compressor: olie-

Condensaat verzamelt zich in

de olie peil stijgt, zonder dat olie werd bijge-

hoge luchtvochtigheid vuld

L V-snaaraangedre-

ven compressor: Ongebruikelijke loopgeluiden

V-snaar of riemschijf sleept

tegen het riembeschermroos-

ter

V-snaar glijdt door

2.9 Reservedelenservice

De actuele exploded view tekeningen en reservedelenlijsten van onze producten kunt u vinden op onze website www.schneider-airsystems.com/td/. Neem voor speciale vragen contact op met de Schneider perslucht servicedienst in uw land (zie voor adressen de servicebijlage) of uw leverancier.

2.10 Garantievoorwaarden

Basis voor garantieclaims:

paraat in orginele toestand/ aankoopbewijs.

Volgens de wettelijke bepalingen krijgt u op materiaal- en fabricagefouten:

uitsluitend privé-gebruik 2 jaar; commercieel gebruik 1 jaar

Uitgesloten garantieclaims:

bruiksdelen; ondeskundig gebruik; overbelasting; manipulatie / oneigenlijk gebruik;

compleet ap-

slijtage-/ver-

Voor voldoende luchttoevoer en ontluchting zorgen

Koelribben bij de cilinder (cilinderkop) reinigen

Compressor uitschakelen

Compressor buitensporig groot, contact opnemen met servicepartner

Olie verversen

Contactpunt zoeken, fout verhelpen

V-snaar spannen (zie hoofd. 2.6.10)

gebrekkig / verkeerd / geen onderhoud; ophoping van stof en vuil; niet toegestane / verkeerde werkwijze; niet in acht nemen van de gebruiksaanwijzing; verkeerde verwerkings-/ werkmiddelen; verkeerde elektrische aansluiting; ondeskundige opstelling.

2.11 REACh

REACh is de sinds 2007 in heel Europa toepasselijke chemicaliënverordening. Wij als „downstream-gebruiker“, dus als fabrikant van producten, zijn ons bewust van onze informatieplicht tegenover onze klanten. Om u altijd over de meest actuele stand van zaken op de hoogte te houden en over mogelijke stoffen van de kandidatenlijst in onze producten te informeren, hebben wij de volgende website voor u geopend:

www.schneider-airsystems.com/reach

II/42

BAM/CPM/SUM/UNM/ZPM

Spis treści - części 2

2.1 Wskazówki ogólne..................... 43

2.2 Symbole .................................. 43

2.3 Wskazówki bezpieczeństwa ........ 44

2.4 Uruchamianie ........................... 45

2.5 Eksploatacja............................. 45

2.6 Konserwacja............................. 46

2.7 Wyłączanie z eksploatacji ........... 48

2.8 Usuwanie usterek ..................... 49

2.9 Serwis części zamiennych .......... 50

2.10 Warunki gwarancji .................... 50

2.11 REACh..................................... 51

Podane rysunki znajdują się w załączniku instrukcji obsługi.

2.1 Wskazówki ogólne

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

Należy przeczytać instrukcję obsługi!

Kontrole, ustawienia i prace konserwacyjne należy udokumentować w książce konserwacji. W razie pytań należy podać nazwę oraz nr art. urządzenia. Poza obszarem Niemiec mogą obowiązywać inne uregulowania prawne i inne przepisy, niż opisane w niniejszej instrukcji.

Przed rozpoczęciem użytkowania urządzenia instrukcję obsługi należy przeczytać, następnie przestrzegać jej i co roku instruować użytkowników!

Uwaga:

obsługi i stosować się do zaleceń z części 1! Możliwość zmian technicznych zastrzeżona.

Ilustracje mogą różnić się od oryginału.

Należy przeczytać instrukcję

2.2 Symbole

Uwaga:

Symbol Hasło Stopień zagrożenia Skutki w razie

Wskazówki bezpieczeństwa umieszczone na sprężarce

Symbol Znaczenie Skutki w razie nieprzestrzegania

Symbole te należy traktować z najwyższą uwagą!

NIEBEZPIECZ EŃSRTWO

OSTRZEżENIE PRZESTROGA NOTYFIKACJA

Należy przeczytać instrukcję obsługi

Uwaga, gorąca powierzchnia!

zagrożenie bezpośrednie śmierć, ciężkie obrażenia ciała

możliwe zagrożenie śmierć, ciężkie obrażenia ciała możliwa sytuacja niebezpieczna lekkie obrażenia ciała możliwa sytuacja niebezpieczna szkody materialne

obrażenia ciała lub śmierć użytkownika szkody materialne błędna obsługa

oparzenia w przypadku dotknięcia powierzchni

nieprzestrzegania

Uwaga, sprężarka może włączyć się ponownie samoczynnie!

Uwaga, niebezpieczeństwo porażenia prądem elektrycznym!

obrażenia ciała lub śmierć użytkownika

II/43

BAM/CPM/SUM/UNM/ZPM

Inne wskazówki umieszczone na sprężarce

Symbol Znaczenie Symbol Znaczenie

Włączanie/wyłączanie

sprężone powietrze nie zawierające oleju

2.3 Wskazówki bezpieczeństwa

OSTRZEŻENIE

Możliwość uderzenia przez wąż sprężonego powietrza w przypadku otwarcia szybkozłącza!

Przytrzymać wąż sprężonego powietrza!

OSTRZEŻENIE

Niebezpieczeństwo oparzenia przez silnik, agregat, zawór zwrotny, przewód łączący/rurę tłoczną oraz przez gorący olej!

Nosić rękawice ochronne!

OSTRZEŻENIE

Niebezpieczeństwo wybuchu!

Nie używać w miejscach zagrożonych wybuchem!

Nie zasysać gazów palnych, żrących lub trujących!

Nie przekraczać maks. dozwolonego ciśnienia sprężania.

OSTRZEŻENIE

Niebezpieczeństwo uszkodzenia słuchu podczas eksploatacji!

Stosować nauszniki!

Stycznik silnikowy (zewnętrzny)

sprężone powietrze zawierające olej

OSTRZEŻENIE

Uszkodzenia przewodu przyłączeniowego!

Chronić przed zetknięciem z ostrymi krawędziami, olejem oraz wysoką temperaturą!

Wyjmować z gniazda pociągając za wtyczkę!

• Aby zapewnić prawidłową eksploatację, należy być wypoczętym i skoncentrowanym.

•Chronić siebie, inne osoby, zwierzęta, przedmioty oraz otoczenie za pomocą wymaganych środków ochronnych, instrukcji dotyczących urządzeń sposobów postępowania, mających na celu uniknięcie zagrożeń dla zdrowia, szkód rzeczowych, wartościowych, degradacji środowiska naturalnego oraz wypadków.

• Naprawy mogą wykonywać wyłącznie pracownicy firmy Schneider Druckluft GmbH lub jej partnerzy serwisowi.

•Przestrzegać instrukcji eksploatacji zbiorników!

•

Zabronione:

niezgodne z przeznaczeniem; awaryjne naprawy; sprężanie innych źródeł energii; usuwanie lub uszkadzanie urządzeń zabezpieczających; używanie w przypadku nieszczelności lub zakłóceń działania; stosowanie nieoryginalnych części zamiennych; przekraczanie dozwolonych ciśnień końcowych sprężania; praca bez wyposażenia ochronnego; transportowanie, konserwacja, naprawa urządzenia pod ciśnieniem, pozostawianie bez nadzoru; stosowanie innych/ nieprawidłowych smarów; palenie; otwarty ogień; usuwanie naklejek.

manipulacje, użytkowanie

Wskazówki zależą od wyposażenia sprężarki

II/44

2.4 Uruchamianie

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

2.4.1 Transport

•Sprawdzić osadzenie uchwytu.

• Zbiornik w stanie bezciśnieniowym.

•W pojeździe: transportować sprężarkę w pozycji stojącej, zabezpieczyć i osłonić.

2.4.2 Warunki w miejscu

ustawienia

• Pomieszczenia: bez kurzu, suche, dobrze wietrzone.

• Powierzchnia ustawienia: równa.

2.4.3 Przed pierwszym

uruchomieniem

1. Przeprowadzić kontrolę wzrokową.

2. Sprawdzić przyłącze elektryczne.

3. Sprawdzić poziom oleju (patrz

rozdz. 2.6.6).

2.4.4 Przyłącze elektryczne

•Napięcie zasilania oraz dane na tabliczce znamionowej muszą być identyczne.

• Bezpieczniki elektryczne zgodnie z danymi technicznymi.

•Stosować się do przepisów VDE 0100 oraz

0105.

W przypadku zastosowania przedłużaczy należy zwracać uwagę na: przekrój przewodu – min. 2,5 mm˛, maks. długość kabla: 10 m.

2.4.5 Sprawdzić/zmienić

kierunek obrotów

Dot. sprężarek zasilanych prądem trójfazowym:

1. Sprawdzać kierunek obrotów po

każdorazowym ponownym włożeniu wtyczki: włączyć sprężarkę, obserwować i w przypadku nieprawidłowego kierunku obrotów wyłączyć ponownie.

2. Wyjąć wtyczkę przewodu zasilania.

3. Wtyczka trójfazowa z przemiennikiem

faz: włożyć i obrócić o 180° (rys. 2a). Wtyczka trójfazowa bez przemiennika faz: zamienić fazy we wtyczce. Powtórzyć 1 czynność roboczą.

4. Jeśli kierunek obrotów nie uległ zmianie:

powiadomić punkt serwisowy.

BAM/CPM/SUM/UNM/ZPM

2.4.6 Napełnianie rozpylacza oleju

Dot. sprężarek z rozpylaczem oleju:

1. Zniwelować ciśnienie w sprężarce/

zbiorniku.

2. Wyjąć wtyczkę przewodu zasilania.

3. Odkręcić rozpylacz oleju od zbiornika

oleju (rys. 3a).

Zastosować odpowiedni olej (nr art. B770000)!

2.4.7 Regulacja rozpylacza oleju

1. Ostrożnie dokręcić śrubę regulacyjną za

pomocą śrubokręta zgodnie z ruchem wskazówek zegara. Następnie odkręcić o 1/2 do 1 obrotu (rys. 3a).

2. Podczas pobierania powietrza przez

górny wziernik widać osad oleju w kształcie kropli. Dozowanie: 1 kropla oleju przy 300 – 600 l/min zużycia powietrza. W razie potrzeby odpowiednio wyregulować i regularnie kontrolować.

Uwaga:

zastosować odrębne przewody sprężonego powietrza ≤ 10 m. Przestrzegać zaleceń z instrukcji obsługi „Narzędzia pneumatyczne”!

Dla powietrza z zawartością oleju

2.5 Eksploatacja

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

Nie przeciążać sprężarki: nie przekraczać maks. liczby cykli przełączania oraz proporcji czasu eksploatacji do postoju!

2.5.1 Wkład

1. Włożyć do gniazda wtyczkę przewodu

zasilania.

2. Podłączyć wąż pneumatyczny do

szybkozłącza sprężarki. Zatrzaśnięcie nastąpi automatycznie.

3. Następnie podłączyć odbiornik.

4. Włączyć sprężarkę za pomocą

przełącznika WŁ./WYŁ. (poz. 10). Sprężarka włącza i wyłącza się automatycznie w przypadku ciśnienia maksymalnego: sprężarka jest gotowa do użytku.

W chwili osiągnięcia ciśnienia włączania sprężarka włącza się ponownie automatycznie.

II/45

BAM/CPM/SUM/UNM/ZPM

2.5.2 Ustawianie ciśnienia roboczego

1. Pociągnąć do góry przycisk nastawczy na

filtrze/reduktorze ciśnienia (rys. 4a).

2. Obrót zgodnie z ruchem wskazówek

zegara = zwiększanie ciśnienia. Obrót w kierunku przeciwnym do ruchu wskazówek zegara = redukcja ciśnienia.

3. Odczytać ustawione ciśnienie robocze na

manometrze (poz. 13).

4. Przycisk nastawczy w celu zablokowania

wcisnąć w dół.

Przestrzegać danych technicznych dot. narzędzi/urządzeń pneumatycznych.

2.5.3 Po użyciu

1. Wyłączyć sprężarkę.

2. Przerwać dopływ prądu.

3. Odłączyć łącznik wtykowy węża pneumatycznego od szybkozłącza.

4. W razie potrzeby należy oczyścić sprężarkę (patrz rozdz. 2.6.2).

5. Zniwelować ciśnienie w sprężarce (patrz rozdz. 2.6.1).

6. Przetransportować sprężarkę do miejsca przechowywania (patrz rozdz. 2.4.1).

2.6 Konserwacja

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

Częstotliwość najpóźniej Czynności patrz

rozdz.

w razie potrzeby Czyszczenie sprężarki 2.6.2

Czyszczenie wkładu filtra (reduktora ciśnienia z filtrem)

po każdym użyciu

codziennie Uruchamianie Sprawdzić poziom oleju, w razie potrzeby

jednorazowo po 10 h

Co tydzień Kontrola filtra ssącego 2.6.9

50 h po pół roku Sprawdzić naciąg paska klinowego (jeśli jest

500 h po roku Wymiana oleju (olej mineralny) 2.6.7

Spuścić skropliny ze zbiornika ciśnieniowego 2.6.5 Spuścić skropliny z reduktora ciśnienia z

filtrem

dolać oleju Sprawdzić złącza śrubowe 2.6.8

zamontowany) Czyszczenie filtra ssącego 2.6.9 Wymiana oleju (1. wymiana oleju) 2.6.7

Wymiana filtra ssącego 2.6.9 Wymiana zaworu zwrotnego i wkładu 2.6.11

2.6.3

2.6.4

2.6.6

2.6.10

Sprawdzić złącza śrubowe 2.6.8

1 000 h po 2 latach Wymiana oleju (olej syntetyczny) 2.6.7

Wymiana paska klinowego (jeśli jest zamontowany)

2 500 h po 5 latach Wymiana zaworu bezpieczeństwa 2.6.12

2.6.1 Przed każdą czynnością konserwacyjną

1. Wyłączyć sprężarkę za pomocą

przełącznika WŁ./WYŁ. (poz. 10). Przerwać dopływ prądu.

II/46

2. Doprowadzić sprężarkę do stanu bezciśnieniowego: za pomocą pistoletu wydmuchowego zniwelować całkowicie ciśnienie w zbiorniku.

2.6.10

2.6.2 Czyszczenie sprężarki

•Oczyścić żeberka chłodzące na cylindrze, głowicy cylindra i na chłodnicy końcowej przy użyciu sprężonego powietrza.

•Oczyścić pokrywę wentylatora na silniku.

2.6.3 Czyszczenie wkładu

reduktora ciśnienia z filtrem

1. Zniwelować ciśnienie w zbiorniku

reduktora ciśnienia z filtrem.

2. Przytrzymać pod otworem spustu

kondensatu odpowiedni pojemnik. Spuścić kondensat.

3. Zdemontować zbiornik reduktora

ciśnienia z filtrem. Odkręcić śrubę mocującą od wkładu filtra, przekręcając ją ręcznie w kierunku przeciwnym do ruchu wskazówek zegara (rys. 4a).

4. Wyciągnąć wkład filtra i wyczyścić w

roztworze mydła (maks. 50°C).

5. Montaż należy wykonać w odwrotnej

kolejności.

2.6.4 Spuszczanie skroplin z

reduktora ciśnienia z filtrem

Spuszczanie półautomatyczne:

zawór spustowy kondensatu o 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara. Przy ciśnieniu poniżej 1 bara: kondensat wypływa samoczynnie (rys. 4a).

Spuszczanie ręczne:

spustowy kondensatu w kierunku przeciwnym do ruchu wskazówek zegara i nacisnąć do góry. Spływa kondensat.

obrócić zawór

obrócić

2.6.5 Spuszczanie skroplin ze

zbiornika ciśnieniowego

Skropliny to zanieczyszczona woda. Należy je utylizować zgodnie z obowiązującymi przepisami.

1. Podstawić pod otwór spustu kondensatu

odpowiedni pojemnik.

2. W celu spuszczenia skroplin niezbędne

jest ciśnienie maks. 2 barów.

3. Otworzyć zawór spustowy kondensatu

(poz. 09): 1 1/2 obrotu w kierunku

BAM/CPM/SUM/UNM/ZPM

przeciwnym do ruchu wskazówek zegara.

4. W celu zamknięcia zaworu spustowego kondensatu przekręcić zawór zgodnie z ruchem wskazówek zegara.

2.6.6 Kontrolowanie poziomu

oleju

Jeśli sprężarka wyposażona jest w prętowy wskaźnik poziomu oleju, należy go wyciągnąć.

1. Poziom oleju musi sięgać miejsca pomiędzy dolnym i górnym znacznikiem (prętowy wskaźnik poziomu oleju/ wziernik oleju) (rys. 7a).

2. W razie potrzeby skorygować.

W przypadku bardzo niekorzystnych warunków może zdarzyć się, iż do oleju przedostanie się kondensat. Można to rozpoznać po mlecznej barwie oleju. Należy wtedy bezzwłocznie wymienić olej.

2.6.7 Wymiana/dolewanie oleju

1. Rozgrzać sprężarkę, wyłączyć, odłączyć zasilanie.

2. Wyciągnąć zatyczkę wlewu oleju lub prętowy wskaźnik poziomu oleju (poz. 03), podstawić pojemnik na zużyty olej pod śrubę spustową oleju (poz. 04), odkręcić śrubę, spuścić w całości zużyty olej.

3. Dokręcić śrubę spustową oleju.

4. Wlać olej w odpowiedniej ilości.

5. Sprawdzić poziom oleju i w razie potrzeby uzupełnić olej. Włożyć zatyczkę wlewu oleju lub prętowy wskaźnik poziomu oleju.

6. Zużyty olej należy utylizowa obowiązującymi przepisami.

Jako olej mineralny zaleca się art. nr B111002, olej syntetyczny – art. nr B111006. Zastosowanie nieprawidłowego oleju skutkuje utratą praw z tytułu gwarancji. Mieszanka oleju syntetycznego i mineralnego może spowodować uszkodzenie sprężarki!

ć zgodnie z

II/47

BAM/CPM/SUM/UNM/ZPM

2.6.8 Sprawdzanie złączek

2.6.11 Czyszczenie/wymiana

1. Należy sprawdzić wszystkie złączki pod względem prawidłowego osadzenia i w razie potrzeby dokręcić.

2. Przestrzegać wartości momentów dokręcania (obliczanie momentów dokręcania wg VDI 2230).

2.6.9 Czyszczenie filtra ssącego

Patrz instrukcja obsługi, część 1.

Nie przedmuchiwać otworu ssącego. Do środka nie mogą wniknąć ciała obce.

Nigdy nie należy używać sprężarki bez filtra ssącego.

2.6.10 Sprawdzanie i regulacja

naciągu paska klinowego

Sprężarki napędzane z zastosowaniem paska klinowego:

1. Wyłączyć sprężarkę. Przerwać dopływ prądu.

2. Wyjąć zatyczki mocujące, zdjąć kratkę ochronną paska.

Sprawdzanie naciągu paska klinowego:

Za pomocą kciuka nacisnąć pasek klinowy na górze, na środku pomiędzy kołami pasowymi. Może on ugiąć się maks. o szerokość paska (rys. 8a).

Regulacja naciągu paska klinowego:

1. Oznaczyć pozycję silnika elektrycznego na płycie podstawy.

2. Odkręcić śruby mocujące silnika (rys. 8b).

3. Przesunąć silnik w kierunku agregatu sprężarki. Zdjąć pasek klinowy.

4. Przesunąć silnik równolegle ok. 2 mm poza oznaczenie. Dokręcić śruby mocujące.

5. Założyć pasek klinowy najpierw na mniejsze koło pasowe, a następnie wcisnąć go na większe koło.

6. Sprawdzić naprężenie paska klinowego, w razie potrzeby powtórzyć procedurę.

7. Ponownie zamocować kratkę ochronną paska za pomocą zatyczek mocujących.

zaworu zwrotnego

1. Odkręcić śrubę zamykającą (rys. 6a).

2. Oczyścić wkład i gniazdo.

3. W razie uszkodzenia, odciśnięcia lub stwardnienia wymienić wkład.

4. W przypadku uszkodzenia gniazda wymienić cały zawór zwrotny.

2.6.12 Wymiana zaworu

bezpieczeństwa

1. Wykręcić zawór bezpieczeństwa w kierunku przeciwnym do ruchu wskazówek zegara (poz. 11).

2. Wkręcić nowy zawór bezpieczeństwa zgodnie z ruchem wskazówek zegara.

2.7 Wyłączanie z eksploatacji

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

2.7.1 Konserwacja

Konserwacja sprężarek smarowanych olejem jest niezbędna, jeśli sprężarka nie była używana przez dłuższy czas (powyżej 6 miesięcy) lub jeśli jest nowa i będzie używana dopiero w czasie znacznie późniejszym.

1. Wyłączyć sprężarkę. Przerwać dopływ prądu.

2. Umożliwić spłynięcie oleju. Patrz rozdz.

2.6.7.

3. Wlać olej chroniący przed korozją (lepkość SAE 30). Włożyć zatyczkę wlewu oleju lub prętowy wskaźnik poziomu oleju.

4. Rozgrzać sprężarkę, następnie wyłączyć.

5. Zamontować filtr ssący i uszczelnić za pomocą taśmy klejącej.

6. Wyłączyć sprężarkę. Przerwać dopływ prądu.

7. Spuścić kondensat.

8. Zniwelować ciśnienie w sprężarce.

Sprężarkę należy przechowywać w suchym miejscu, nie narażając jej na działanie silnych wahań temperatury.

II/48

2.7.2 Utylizacja

Opakowanie oraz urządzenie należy utylizować zgodnie z obowiązującymi przepisami.

BAM/CPM/SUM/UNM/ZPM

2.8 Usuwanie usterek

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

Usterka Przyczyna Sposób usuwania

A Stycznik silnikowy

przerywa dopływ prądu

B Nie działa redukcja

ciśnienia

CSprężarka nie

uruchamia się podczas włączania

W przypadku usterek (np. przegrzania, spadku napięcia, zbyt długiego przedłużacza lub nieprawidłowego przekroju) stycznik silnikowy włącza się

Redukcja ciśnienia wyłączana jest w wyniku przerwania zasilania lub spadku napięcia w sieci przy włączonej sprężarce

Ciśnienie zbiornika jest wyższe niż ciśnienie włączania

Nieprawidłowe zasilanie prądem

Wyłączyć sprężarkę. Chwilę odczekać. W przypadku sprężarek z zewnętrznym stycznikiem silnikowym: włączyć stycznik. Włączyć sprężarkę. Jeśli stycznik silnikowy ponownie zadziała: wyłączyć sprężarkę. Przerwać dopływ prądu. Skontaktować się z partnerem serwisowym

Wyłączyć sprężarkę. Urządzenie zostanie odciążone. Włączyć sprężarkę.

Zredukować ciśnienie w zbiorniku, aż automatycznie włączy się wyłącznik ciśnieniowy

Zlecić sprawdzenie doprowadzenia prądu przez uprawnioną osobę (partnera serwisowego)

DSprężarka włącza

się na krótko po osiągnięciu ciśnienia włączania lub brzęczy, a następnie wyłącza się automatycznie

ESprężarka pracuje

nieprzerwanie

Stycznik silnikowy przerywa dopływ prądu

Uszkodzony wyłącznik ciśnieniowy

Przewód zasilający ma niedozwoloną długość lub też przekrój przewodu jest zbyt mały

Silnie zabrudzony filtr ssący Zbyt·duże·zużycie·powietrza w

narzędziach·pneumatycznych

Wycieki ze sprężarki

Zbyt duża ilość kondensatu w zbiorniku

Patrz punkt A

Zlecić sprawdzenie wyłącznika ciśnieniowego przez uprawnioną osobę

Sprawdzić długość i przekrój przewodu zasilającego (patrz rozdz. 2.4.4)

Oczyścić lub wymienić filtr ssący

Sprawdzić zużycie powietrza przez narzędzia. Skontaktować się z partnerem serwisowym

Zlokalizować wyciek, powiadomić partnera serwisowego

Spuścić skropliny (patrz rozdz. 2.6.5)

Przewód sprężonego powietrza nieszczelny

Otwarty zawór spustowy kondensatu lub brak zaworu

Sprawdzić przewód sprężonego powietrza, uszczelnić wyciek

Zamknąć wzgl. założyć

II/49

BAM/CPM/SUM/UNM/ZPM

Usterka Przyczyna Sposób usuwania

F Podczas pracy

sprężone powietrze ulatuje przez zawór odciążający

G Po osiągnięciu

ciśnienia wyłączania sprężone powietrze uchodzi przez zawór odciążający aż do momentu osiągnięcia ciśnienia włączania

HSprężarka włącza

się częściej niż zwykle

IZawór

bezpieczeństwa wypuszcza powietrze

Nieszczelny zawór odciążający

Nieszczelny lub uszkodzony wkład zaworu zwrotnego

Uszkodzony zawór zwrotny

Bardzo duża ilość kondensatu w zbiorniku ciśnieniowym

Sprężarka przeciążona Ciśnienie w zbiorniku jest

wyższe od ustawionego ciśnienia wyłączania

Uszkodzony zawór bezpieczeństwa

Oczyścić lub wymienić zawór odciążający

Oczyścić lub wymienić wkład zaworu zwrotnego (patrz rozdz. 2.6.11)

Wymienić zawór zwrotny

Spuścić skropliny (patrz rozdz. 2.6.5)

Patrz punkt E

Zlecić regulację/wymianę wyłącznika ciśnieniowego przez upoważnioną osobę

Wymienić zawór bezpieczeństwa lub też skontaktować się z partnerem serwisowym

JSprężarka jest zbyt

rozgrzana

Niewystarczający dopływ powietrza

Zabrudzone żeberka chłodzące na cylindrze (głowicy cylindra)

Zbyt długi czas pracy

KSprężarka

W oleju zbiera się kondensat

smarowana olejem: poziom oleju wzrasta, pomimo iż

Wysoka wilgotność powietrza

nie dolewano oleju

lSprężarka

napędzana za pomocą paska

Pasek klinowy lub koło pasowe trze o kratkę ochronną paska

Pasek klinowy ześlizguje się

klinowego: nietypowe odgłosy pracy

2.9 Serwis części zamiennych

Aktualne rysunki aksonometryczne oraz listy części zamiennych do oferowanych produktów, dostępne są na stronie internetowej www.schneiderairsystems.com/td/. W przypadku specjalistycznych pytań prosimy o kontakt z serwisem marki Schneider Airsystems w Państwa kraju zamieszkania (wykaz adresów w załączniku) lub z przedstawicielem handlowym.

Zapewnić odpowiedni nawiew i wentylację

Oczyścić żeberka chłodzące na cylindrze (głowicy cylindra)

Wyłączyć sprężarkę

Sprężarka jest przewymiarowana, powiadomić partnera serwisowego

Wymienić olej

Znaleźć miejsce styku i naprawić usterkę

Naprężyć pasek klinowy (patrz rozdz. 2.6.10)

2.10 Warunki gwarancji

Podstawa roszczeń gwarancyjnych:

kompletne urządzenie w stanie oryginalnym/ dowód zakupu.

Zgodnie z przepisami użytkownik otrzymuje na wady materiałowe oraz produkcyjne:

2-letnią gwarancję tylko w przypadku użytkowania prywatnego; 1-roczną gwarancję w przypadku użytkowania przemysłowego

II/50

Wykluczone roszczenia gwarancyjne:

części ulegające zużyciu/eksploatacyjne; nieprawidłowe użytkowanie; przeciążenie; manipulacja / użycie niezgodne z przeznaczeniem; niedostateczna / nieodpowiednia konserwacja lub jej brak; kurz/zanieczyszczenie; niedozwolony / nieprawidłowy sposób pracy; nieprzestrzeganie instrukcji obsługi; nieprawidłowe środki eksploatacyjne i robocze; nieprawidłowe przyłącze elektryczne; nieodpowiednie ustawienie.

BAM/CPM/SUM/UNM/ZPM

2.11 REACh

REACh jest to rozporządzenie o substancjach chemicznych, które obowiązuje w całej Europie od 2007 r. Firma nasza, jako „użytkownik końcowy“, a zatem jako producent wyrobów jest świadoma obowiązku informowania naszych klientów. W celu dostarczania naszym klientom najnowszych informacji oraz informowania o możliwych substancjach z listy kandydatów w wyrobach naszej firmy, utworzyliśmy następującą stronę internetową:

www.schneider-airsystems.com/reach

II/51

RUS

BAM/CPM/SUM/UNM/ZPM

Оглавление - Часть 2

2.1 Общие указания ...................... 52

2.2 Предупреждающие знаки ......... 52

2.3 Правила техники безопасности .53

2.4 Ввод в эксплуатацию ............... 54

2.5 Эксплуатация .......................... 54

2.6 Техническое обслуживание ...... 55

2.7 Вывод из эксплуатации ............ 57

2.8 Устранение неисправностей...... 58

2.9 Принадлежности и запасные

части ...................................... 60

2.10 Условия предоставления

гарантии ................................. 60

2.11 REACh ..................................... 60

Иллюстрации находятся в начале руководства по эксплуатации.

2.1 Общие указания

Соблюдайте правила техники безопасности!

Прочитайте руководство по эксплуатации!

Регистрируйте выполнение проверок, настроек, технического обслуживания в журнале технического обслуживания. При возникновении вопросов указывайте наименование и номер по каталогу инструмента. За пределами Германии могут иметь силу иные законодательные предписания (например, по технике безопасности), чем описанные в данном руководстве по эксплуатации.

Прочитайте руководство по эксплуатации перед работой с устройства, соблюдайте изложенные в нём требования и ежегодно инструктируйте операторов, работающих с устройством!

Внимание:

руководство по эксплуатации, часть 1! Компания оставляет за собой право на

внесение технических изменений. Иллюстрации могут отличаться от оригинала.

прочитайте и соблюдайте

2.2 Предупреждающие знаки

Внимание!

Знак Сигнальное

Указания по технике безопасности на компрессоре

Знак Значение Последствия несоблюдения

Обращайте особое внимание на эти знаки!

Степень опасности Последствия несоблюдения

слово

ОПАСНО

ПРЕДУПРЕЖ ДЕНИЕ

ОСТОРОЖНО

УКАЗАНИЕ

Прочитайте руководство по эксплуатации

Непосредственно угрожающая опасность

Потенциальная угроза Смерть, тяжёлые травмы

Возможная опасная ситуация

Травмирование или смерть оператора Опасность повреждения оборудования неправильная эксплуатация

Смерть, тяжёлые травмы

Травмы средней и лёгкой тяжести

Опасность повреждения оборудования

II/52

Внимание – горячая поверхность! Ожоги при прикосновении к поверхности

Внимание – возможен самостоятельный запуск компрессора!

Внимание — Опасность поражения электрическим током!

Травмирование или смерть оператора

BAM/CPM/SUM/UNM/ZPM

Дополнительные указания на компрессоре

Знак Значение Знак Значение

Защитный автомат

Включение/выключение

электродвигателя

(внешний)

RUS

Сжатый воздух, не содержащий масла

2.3 Правила техники безопасности

Предупреждение

Резкое непредвиденное движение пневматического шланга при открывании быстродействующей муфты опасно.

Крепко удерживайте пневматический шланг!

Предупреждение

Опасность ожога при прикосновении к двигателю, агрегату, обратному клапану, соединительному шлангу/ напорной трубе и при выплёскивании горячего масла!

Надевайте защитные перчатки!

Предупреждение

Опасность взрыва!

Не используйте инструмент во взрывоопасных зонах!

Не откачивайте горючие, едкие и ядовитые газы!

Не превышайте максимально допустимое конечное давление сжатия

Предупреждение

Опасность повреждения слуха из-за шума во время работы!

Надевайте защитные наушники!

Сжатый воздух, содержащий масло

Предупреждение

Повреждения соединительного кабеля!

Защищайте кабель от истирания об острые кромки, воздействия масла и высоких температур!

Вытягивайте из розетки, держа за вилку!

• Отдохнув, сконцентрировавшись, обеспечьте надлежащую эксплуатацию.

• Предпринимайте необходимые меры для предотвращения нанесения вреда окружающей среде, животным своему здоровью и здоровью других людей, а также для предотвращения материального ущерба и несчастных случаев.

• Ремонт доверяйте только персоналу Schneider Druckluft GmbH или его авторизованным партнёрам по сервису.

• Соблюдайте руководство по эксплуатации ресивера!

•

Запрещается:

конструкцию, использовать не по назначению, выполнять ремонт в авральном порядке, сжимать другие источники энергии; удалять или повреждать устройства безопасности, использовать устройство в негерметичном или неисправном состоянии; с неоригинальными запасными частями; превышать указанное допустимое конечное давление сжатия, работать без защитного снаряжения; транспортировать, обслуживать, ремонтировать, оставлять без присмотра устройство под давлением; использовать другие/неправильные смазочные материалы; курить; работа с открытым огнём; удалять наклейки.

вносить изменения в

ть

Указания зависят от комплектации компрессора

II/53

RUS

BAM/CPM/SUM/UNM/ZPM

2.4 Ввод в эксплуатацию

Соблюдайте правила техники безопасности!

2.4.1 Транспортировка

• Проверьте прочность крепления ручки.

• Сбросьте давление в ресивере.

• В автомобиле: транспортируйте

компрессор в вертикальном положении, предохраняйте и защищайте.

2.4.2 Требования к месту установки

• Помещения должны быть сухими,

слабозапылёнными и хорошо проветриваемыми.

• Опорная поверхность должна быть

ровной.

2.4.3 Перед первым вводом в эксплуатацию

1. Осмотрите прибор.

2. Проверьте электрическое

подключение.

3. Проверьте уровень масла (см.

главу 2.6.6).

2.4.4 Подключение к электросети

• Напряжение сети должно

соответствовать данным на фирменной табличке.

• Электрический предохранитель

согласно техническим характеристикам.

• Соблюдайте предписания VDE 0100 и

0105.

При использовании удлинительных кабелей: поперечное сечение провода: мин. 2,5 ммІ; макс. длина кабеля:10 м.

2.4.5 Проверьте/измените направление вращения

Для трёхфазных компрессоров:

1. Проверяйте направление вращения

при каждом включении сетевой вилки: включите компрессор и при неправильном направлении вращения выключите.

2. Выньте вилку из розетки.

3. Трёхфазная вилка с переключателем

фаз: нажмите на него и поверните на 180°. (Рис.2a)

Трёхфазная вилка без переключателя

фаз: поменяйте фазы в вилке. Повторите шаг 1

4. Направление вращения не изменилось: свяжитесь с партнёром по сервису.

2.4.6 Заполнение

маслораспылителя

Для компрессоров с маслораспылителем:

1. Сбросьте давление в компрессоре/ ресивере.

2. Выньте вилку из розетки.

3. Отверните масляный бачок от

маслораспылителя. (Рис.3a)

Используйте подходящее масло (номер по каталогу B770000)!

2.4.7 Регулировка

маслораспылителя

1. Осторожно заверните отвёрткой регулировочный винт по часовой стрелке. Затем отверните на 1/2 или 1 оборота (рис. 3a).

2. При потере воздуха через верхнее смотровое стекло можно увидеть оседающие капли масла. Дозировка: 1 капля масла при расходе воздуха 300–600 л/мин. При необходимости отрегулируйте и регулярно проверяйте.

Внимание:

пневматические шланги для воздуха, содержащего масло, руководство по эксплуатации

«Пневмоинструменты»!

Используйте отдельные

≤

10 м. Соблюдайте

2.5 Эксплуатация

Соблюдайте правила техники безопасности!

Не перегружайте компрессор: не превышайте макс. число циклов включения и соотношение времени работы и положения «стоп»!

2.5.1 Эксплуатация

1. Подсоедините сетевую вилку.

2. Подсоедините пневматический шланг

к быстродействующей муфте компрессора. Фиксация происходит автоматически.

3. Затем подсоедините потребители.

4. Включите компрессор с помощью выключателя (поз. 10). Компрессор

II/54

запускается и автоматически отключается при максимальном давлении: компрессор готов к эксплуатации.

При достижении давления, необходимого для включения, компрессор снова автоматически запускается.

2.5.2 Настройка рабочего давления

1. Поднять ручку регулировки на

редукционном клапане (фильтра)

(рис. 4a).

2. Вращение по часовой стрелке =

давление увеличивается. Вращение по часовой стрелке = давление уменьшается.

3. Считайте выставленное рабочее

давление на манометре (поз. 13).

4. Для фиксации нажмите ручку

регулировки вниз.

BAM/CPM/SUM/UNM/ZPM

Соблюдайте технические характеристики пневмоинструментов/устройств.

RUS

2.5.3 После окончания работы

1. Выключите компрессор.

2. Отключите подачу тока.

3. Отсоедините вставной ниппель

пневматического шланга от быстродействующей муфты.

4. При необходимости очистите компрессор (см. гл. 2.6.2).

5. Сбросьте давление в компрессоре (см. гл. 2.6.1).

6. Переместите компрессор к месту хранения (см. гл. 2.4.1).

2.6 Техническое обслуживание

Соблюдайте правила техники безопасности!

Интервал Крайний срок Мероприятия см.

главу

по потребности Чистка компрессора 2.6.2

Редукционный клапан фильтра: чистка сменного элемента фильтра

после каждого применения

ежедневно Ввод в

эксплуатацию

один раз через 10 часов

еженедельно Контроль всасывающего фильтра 2.6.9

50 часов через полгода Проверка натяжения клинового ремня

Слив конденсата из ресивера 2.6.5 Слив конденсата из редукционного

клапана фильтра Контроль уровня масла, при

необходимости дополнить Проверка резьбовых соединений 2.6.8

(если есть)

2.6.3

2.6.4

2.6.6

2.6.10

Чистка всасывающего фильтра 2.6.9 Замена масла (1-я замена масла) 2.6.7

500 часов через 1 год Замена масла (минеральное масло) 2.6.7

Замена всасывающего фильтра 2.6.9 Замена обратного клапана и насадки 2.6.11 Проверка резьбовых соединений 2.6.8

1000 часов через 2 года Замена масла (синтетическое масло) 2.6.7

Замена клинового ремня (если есть) 2.6.10

2500 часов через 5 лет Замена предохранительного клапана 2.6.12

II/55

RUS

BAM/CPM/SUM/UNM/ZPM

2.6.1 Перед проведением любых работ по техобслуживанию

1. Выключите компрессор с помощью

выключателя (поз.10). Отключите подачу тока.

2. Сброс давления во всём компрессоре:

с помощью продувочного пистолета.

2.6.2 Чистка компрессора

• Отчистите охлаждающие рёбра на

цилиндре, головке цилиндра и на дополнительном охладителе сжатым воздухом.

• Отчистите кожух вентилятора двигателя.

2.6.3 Отчистите насадку редукционного клапана фильтра

1. Сбросьте давление в ресивере

редукционным клапаном фильтра.

2. Подставьте подходящую ёмкость под

отвод конденсата. Слейте конденсат.

3. Снимите ресивер редукционного

клапана фильтра. Отверните крепёжный винт сменного элемента фильтра против часовой стрелки

(рис.4a).

4. Извлеките сменный элемент фильтра,

промойте в мыльном растворе (макс.50°C).

5. Монтаж производится в обратном

порядке.

2.6.4 Слив конденсата из редукционного клапана фильтра

Полуавтоматический слив:

клапан для слива конденсата на 1/4 оборота против часовой стрелки. При давлении 1 бар конденсат сливается. (Рис.4a)

Слив вручную:

слива конденсата против часовой стрелки и нажмите вверх. Конденсат сливается.

поверните клапан для

поверните

2.6.5 Слив конденсата из бачка под давлением

Конденсат содержит токсичные вещества. Утилизировать с соблюдением действующих норм.

1. Подставьте подходящую ёмкость под отвод конденсата.

2. Для слива конденсата должно иметься давление не более 2 бар.

3. Откройте клапан (поз. 09): поворот на 11/2 против часовой стрелки.

4. Поверните клапан для слива

конденсата по часовой стрелке, чтобы перекрыть его.

2.6.6 Контроль уровня масла

Если компрессоров оснащён щупом для определения уровня масла, вытащите его.

1. Уровень масла должен находиться между нижней и верхней отметками (щуп для определения уровня масла/ маслоуказатель) (рис.7a).

2. При необходимости произведите корректировку.

При стечении неблагоприятных обстоятельств может произойти попадание конденсата в масло. Это можно распознать по молочному по цвету маслу. В этом случае необходимо сразу же произвести замену масла.

2.6.7 Замена/долив масла

1. Прогрейте компрессор до рабочей температуры, выключите, отключите подачу тока.

2. Вытащите пробку маслоналивного отверстия или щуп для определения уровня масла (поз.03), подставьте бачок для отработавшего масла под маслосливное отверстие (поз.04), отверните резьбовую пробку, дайте полностью стечь отработавшему маслу.

3. Заверните пробку маслосливного отверстия.

4. Залейте заданный объём масла.

5. Проверьте уровень масла, при

необходимости долейте. Вставьте пробку маслоналивного отверстия или щуп для определения уровня масла.

6. Утилизируйте отработавшее масло с соблюдением местных предписаний.

В качестве минерального масла мы рекомендуем масло под номером в каталоге B111002, в качестве синтетического - B111006. При использовании неправильных масел гарантия теряет силу.

II/56

Смешивание синтетического и минерального масел может привести к повреждению компрессора!

2.6.8 Проверка резьбовых соединений

1. Проверьте надёжность всех резьбовых

соединений и при необходимости подтяните.

2. Соблюдайте моменты затяжки (Расчёт

моментов затяжки выполняется согласно VDI 2230).

2.6.9 Чистка всасывающего фильтра

См. руководство по эксплуатации, часть 1.

Не продувайте всасывающее отверстие. Не допускайте попадания инородных предметов. Никогда не используйте компрессор без всасывающего фильтра.

2.6.10 Проверка, регулировка натяжения клинового ремня

Компрессоры с клиноременным приводом:

1. Выключите компрессор. Отключите

подачу тока.

2. Снимите крепёжную пробку и

защитную решётку ремня.

Проверка натяжения клинового ремня:

Нажмите пальцем на клиновой ремень по центру между клиноременными шайбами сверху вниз. Он должен прогибаться не больше чем на ширину самого клинового ремня (рис.8a).

Регулировка натяжения клинового ремня:

1. Отметьте положение электродвигателя

на плите основания.

2. Выверните винты крепления двигателя

(рис.8b).

3. Сдвиньте двигатель в направлении

компрессорного агрегата. Снимите клиновой ремень.

4. Сдвиньте электродвигатель назад,

примерно на 2 мм за отметку. Затяните крепёжные винты.

5. Установите клиновой ремень сначала

на малую клиноременную шайбу, а

BAM/CPM/SUM/UNM/ZPM

затем натяните на большую клиноременную шайбу.

6. Проверьте натяжение клинового ремня, при необходимости повторите процедуру ещё раз.

7. Установите защитную решетку ремня с крепёжными пробками.

RUS

2.6.11 Чистка/замена обратного

клапана

1. Выверните резьбовую заглушку (рис.6a).

2. Отчистите насадку и гнездо.

3. Замените золотник в случае его повреждения, вмятин или отвердения.

4. При повреждениях гнезда замените обратный клапан в сборе.

2.6.12 Замена

предохранительного клапана

1. Выверните предохранительный клапан (рис.11b) против часовой стрелки.

2. Заверните новый предохранительный клапан по часовой стрелке.

2.7 Вывод из эксплуатации

Соблюдайте правила техники безопасности!

2.7.1 Консервация

Если маслозаполненный компрессор не будет эксплуатироваться в течение длительного времени (более 6месяцев) или если эксплуатация нового компрессора переносится на длительный срок, необходимо провести его консервацию.

1. Выключите компрессор. Отключите подачу тока.

2. Слейте масло. См. гл. 2.6.7.

3. Залейте антикоррозийное масло (вязкость SAE 30). Вставьте пробку

маслоналивного отверстия или щуп для определения уровня масла.

4. Прогрейте компрессор до рабочей температуры,

5. Установите всасывающий фильтр, герметично заклейте скотчем.

6. Выключите компрессор. Отключите подачу тока.

7. Слейте конденсат.

выключите.

II/57

RUS

BAM/CPM/SUM/UNM/ZPM

8. Сбросьте давление в компрессоре.

Храните компрессор на складе в сухом месте и не подвергайте его сильным колебаниям температуры.

2.7.2 Утилизация

Утилизируйте упаковочный материал и устройство с соблюдением действующих местных предписаний.

2.8 Устранение неисправностей

Соблюдайте правила техники безопасности!

Неисправность Причина Устранение

А Защитный автомат

двигателя прерывает подачу тока

B Снижение

давления не функционирует

C При включении

компрессор не запускается

При повреждениях (например, перегреве; низком напряжении; слишком длинном кабеле или его неправильном поперечном сечении) срабатывает защитный автомат двигателя

Снижение давления останавливается при прерывании подачи тока или в результате падения напряжения в сети при включённом компрессоре

Давление в ресивере больше чем давление включения

Выключите компрессор. Немного подождите. Если компрессор оснащён внешним защитным автоматом двигателя: приведите его в действие. Включите компрессор. Если защитный автомат двигателя срабатывает снова: выключите компрессор. Отключите подачу тока. Свяжитесь с партнёром по сервису

Выключите компрессор. Он разгружается. Включите компрессор

Сбрасывайте давление в ресивере, пока пневматический выключатель не включится автоматически.

D При достижении

давления включения компрессор запускается на короткое время или издает необычный звук и автоматически отключается.

Сбой в подаче электроэнергии

Защитный автомат двигателя прерывает подачу тока

Неисправен пневматический выключатель

Неправильно подобрана длина сетевого кабеля или сечение провода слишком мало

Привлеките к проверке питания квалифицированного специалиста партнёра по сервису

См. пункт A

Привлеките к замене пневматического выключателя квалифицированного специалиста

Проверьте длину сетевого кабеля и сечение провода (см. гл. 2.4.4)

II/58

BAM/CPM/SUM/UNM/ZPM

Неисправность Причина Устранение

RUS

E Компрессор

работает непрерывно

F При работе сжатый

воздух выходит через разгрузочный клапан

Всасывающий фильтр сильно загрязнён

Слишком большое потребление воздуха пневмоинструментом

Негерметичность компрессора

Слишком большое количество конденсата в ресивере

Негерметичность шланга подачи воздуха

Клапан для слива конденсата открыт или отсутствует

Негерметичность разгрузочного клапана

Почистите или замените всасывающий фильтр

Проверьте расход воздуха инструментов. Свяжитесь с партнёром по сервису

Локализуйте утечку, свяжитесь с партнёром по сервису

Слейте конденсат (см. гл. 2.6.5)

Проверьте шланг подачи воздуха, устраните негерметичность.

Закройте или установите

Очистите или замените разгрузочный клапан

G После достижения

давления выключения происходит утечка сжатого воздуха через разгрузочный клапан до достижения давления включения

H Частое включение

компрессора

I Стравливание

воздуха через предохранительны й клапан

Негерметичность золотника обратного клапана или его неисправность

Повреждение обратного клапана

Слишком большое количество конденсата в ресивере

Перегрузка компрессора Давление в ресивере больше

чем установленное давление выключения

Неисправность предохранительного клапана

Почистите или замените золотник обратного клапана (см. гл. 2.6.11)

Замените обратный клапан

Слейте конденсат (см. гл. 2.6.5)

См. пункт E

Привлеките к установке/ замене пневматического выключателя квалифицированного специалиста

Замените предохранительный клапан или свяжитесь с партнёром по сервису

J Перегрев

компрессора

Недостаточное количество приточного воздуха

Охлаждающие рёбра на цилиндре (головке цилиндра) загрязнены

Большая продолжительность эксплуатации

Обеспечьте достаточный приток и отвод воздуха

Очистите охлаждающие рёбра на цилиндре (головке цилиндра)

Выключите компрессор

II/59

RUS

BAM/CPM/SUM/UNM/ZPM

Неисправность Причина Устранение

K Маслозаполненный

компрессор: повышение уровня масла без его долива

лКомпрессор с

клиноременным приводом: необычный шум работы

В масле накапливается конденсат

Высокая влажность воздуха Клиновой ремень или

ременной шкив задевает за защитную решётку ремня

Клиновой ремень проскальзывает

2.9 Принадлежности и запасные части

Детальные чертежи и списки запасных частей для наших изделий можно посмотреть на сайте www.schneiderairsystems.com/td/. С вопросами обращайтесь в ближайшую сервисную службу Schneider Druckluft в вашей стране (список адресов находится в сервисном приложении) или у вашего дилера.

Параметры компрессора выбраны неправильно, свяжитесь с партнёром по сервису

Замените масло

Найдите место касания и устраните неисправность

Натяните клиновой ремень (см. гл. 2.6.10)

назначению; недостаточное / неправильное обслуживание / обслуживание не проводилось; скопления пыли/грязи; недопустимый / неправильный режим работы; несоблюдение руководства по эксплуатации; неправильный обрабатываемый / эксплуатационный материал; неправильное электроподключение; ненадлежащая установка.

2.10 Условия предоставления гарантии

Условия предъявления рекламации:

исходное состояние всего устройства/ квитанция о покупке.

В соответствии с законодательными требованиями вам предоставляется гарантия на производственные дефекты и дефекты материала:

только частное использование 2 года; коммерческое использование 1 год

Предоставление гарантии исключено:

быстроизнашивающиеся/расходные детали; ненадлежащая эксплуатация; перегрузка; внесение изменений в устройство/использование не по

2.11 REACh

С 2007 года директива REACh является регламентом по химическим веществам, действующим на территории всей Европы. Выступая в роли «привлекаемого участника» этого регламента, мы, как производители изделий, принимаем на себя обязательство предоставлять соответствующую информацию нашим клиентам. Чтобы держать вас в курсе последних событий и предоставлять информацию о веществах, которые включены в список вышеупомянутого регламента и которые могут использоваться в наших изделиях, мы создали специальный веб-сайт:

www.schneider-airsystems.com/reach

II/60

Strobl STROCOMP 400 Original Operating Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
