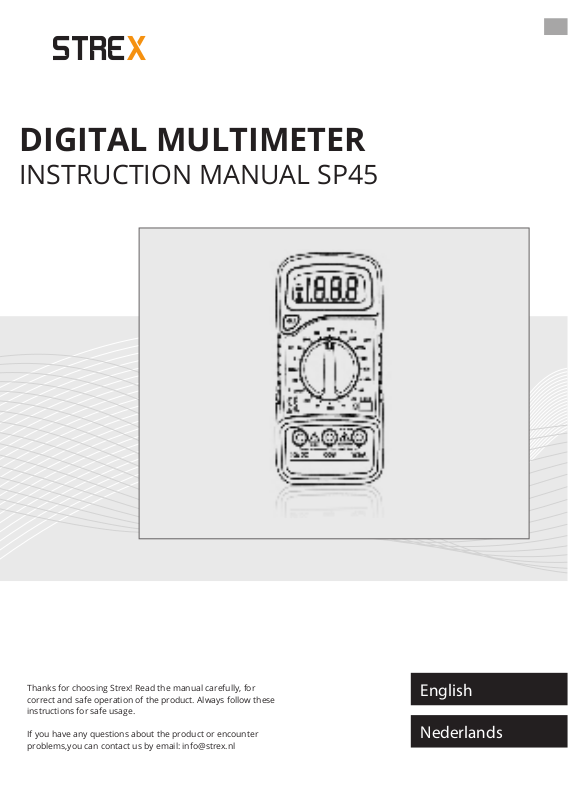

Strex SP45 User guide

STREX

DIGITAL MULTIMETER

INSTRUCTION MANUAL SP45

Thanks for choosing Strex! Read the manual carefully, for
correct and safe operation of the product. Always follow these
instructions for safe usage.

If you have any questions about the product or encounter
problems,you can contact us by email: [e-mail]

English

Nederlands

INTRODUCTION

Thanks for choosing Strex! Read the manual carefully, for correct and safe operation of the
product. Always follow these instructions for safe usage.

If you have any questions about the product or encounter problems,
you can contact us by email: [e-mail]

Strex Multimeter

The Strex Multimeter comes in handy for your electrical job in and around the house. With this
digital meter you can measure or test all kinds of parameters. It has an illuminated display with
data hold function. This makes it easy to read your measurement values, even after you have
broken the connection between your test needles and the material to be measured. Due to its
compact size you can take it with you everywhere quickly and easily. With this universal meter
you can perform a voltage, amperage, diode test, continuity test, transistor measurement and
more. The Strex Multimeter ensures that your electricity is and remains properly connected.

Getting started

The illustrations in this manual have been created with care. However, some parts of the

product may dier from the illustration shown in this manual. In that case, Strex is not obliged

to adjust the part or the manual.
This manual is intended for the end user of the product. Using the table of contents on the next

page you can nd the necessary information in the manual.

WARNING

Improper use of this product and accessories are dangerous to you
and others and can damage, destroy or cause a serious accident. We
therefore ask you to read the manual carefully and to read and strictly
observe the danger, safety and warning messages.

2

INDEX

SAFETY INFORMATION------------------------------------------------------- 3

DURING USE-------------------------------------------------------------------- 4

GENERAL DESCRIPTION----------------------------------------------------- 4

FRONT PANEL ------------------------------------------------------------------ 5

FRONT PANEL DESCRIPTION----------------------------------------------- 6

SPECIFICATIONS --------------------------------------------------------------- 6

DC VOLTAGE -------------------------------------------------------------------- 7

DC CURRENT ------------------------------------------------------------------- 7

ACVOLTAGE -------------------------------------------------------------------- 8

RESISTANCE -------------------------------------------------------------------- 8

DIODE -------------------------------------------------------------------------- 8

TRANSIROT hFE TEST ( 0-100) --------------------------------------------- 8

OPERATING INSTRUCTIONS ---------------------------------------------- 9

BATTERY & FUSE REPLACEMENT------------------------------------------ 11

NEDERLANDSE HANDLEIDING--------------------------------------------13

SAFETY INFORMATION

This multi meter has been designed according to IEC -1010 concerning electronic measuring
instruments with an overvoltage category (CAT n) and pollution 2.
Follow all safety and operating instructions to ensure that the meter is used safely and is kept in
good operating condition.
Full complianca with safety standards can be guaranteed only with test leads supplied. If necessary,

they must be replaced with the type specied in this manual.

SAFETY SYMBOLS

Important safety information, refer to the operating manual.

Dangerous voltage may be present .

Earth ground.

Double insulation (protection class II).

Fuse must be replaced with rating specied in the manual.

MAINTENANCE

● Before opening the case, always disconnect test leads from all energized circuits.

● For continue protection against re: replace fuse only with the specied voltage and current

ratings : F 200mA/250V(Ouick Acting)

● Never use the meter unless the back cover is in place and fastened completely.

● Do not use abrasives or solvents on the meter. To clean It using a damp cloth and mild detergent

only.

4

DURING USE

● Never exceed the protection limit values indicated in specications for each range of

measurement

● When the meter is linked to measurement circuit, do not touch unused terminals.

● Never use the meter to measure voltages that might exceed 600V above earth ground in

category II installations.

● When the value sclae to be measured is unknown beforehand, set the range selector at the

highest position .

● Before rotating the range selector to change functions , disconnect test leads from the circuit

under test.

● When carrying out measurements on TV or switching power circuits always remember that there

may be high amplitude voltages pulses at test points. which can damage the meter.

● Always be careful when working with voltages above 60V de or 30V ac rms . Keep ngers behind

the probe barriers while measuring.

● Before attempting to insert transistors for testing. always be sure that test leads have been

disconnected from any measurement circuits.

● Components should not be connected to the hFE socket when making voltage measurements

with test leads.

● Never perform resistance measurements on live circuits.

GENERAL DESCRIPTION

The meter is a handheld 31/2 digital multimeter for measuring DC and AC voltage, DC current,
Resistance, Diode and Transisto. This multimeter is powered by a 9V battery (included)

5

FRONT PANEL

3

1

2

4

5

6

6

FRONT PANEL DESCRIPTION

Display

1.

3 1/2 digit, 7 segment, 15mm high LCD.

Rotary switch

2.

This switch is used to select functions and desired ranges as well as to turn on/o the meter.

3.

Hold button

When this button is pushed, the display will keep the last reading and “• “ symbol will appear on the
LCD until pushing it again.

4.

“ 10A” jack

Plug in connector for red test lead for 10 A measurement.

5.

“ COM “ jack

Plug in connector for black (negative) test lead.

6.

“ VOmA” jack

Plug in connector for red (positive) test lead for voltage, resistance and current (except 1 OA)
measurements.

SPECIFICATIONS

Accuracy is specied for a period of one year after calibration and at 18 to 28°C (64”F to 82’F) with
relative humidity to 80%.

GENERAL

Maximum voltage between
terminals and earth ground

Fuse protection F 200mA/250V

Power 9V battery, NEDA 1640 or 6F22

Display LCD, 1999 counts, updates 2-3/ sec.

Measuring method Dual-slope integration AID converter

Overrange Indication Only gure “ 1 “ on the display

Polarity indication “- “ displayed for negative polarity

Operating Environment O to 40” C

Storage temperature - 10 “C toso·c

Low battery indication ” “ appears on the display

Size 138mm X 69mm X 31mm

Weight Approx.160g

CAT11600V

7

DC VOLTAGE

Range Resolution Accuracy

200mV 100µN

2V 1mV

20V 10mV

200V 100mV

600V 1V

Overload Protection: 250V rms. For 200mV range and 600V de or rms. ac for other ranges .

±0.5% of rdg ± 2 digits

±0.5% of rdg ± 2 digits

±0.5% of rdg ± 2 digits

±0.5% of rda ± 2 digits

±0.8% of rda ± 2 digits

DC CURRENT

Range Resolution Accuracy

200µA 0 1µA ±1% of rdg ± 2 digits

2mA 1µA ±1% of rdg ± 2 digits

20mA 10µA ±1% of rdg ± 2 digits

200mA 100µA

10A 10mA

Overload Protection F 200mN250V fuse . ( 1 OA range unfused)

±1 .5% of rdg ± 2 digits

±3% of rdg ± 2 digits

8

AC VOLTAGE

Range Resolution Accuracy

200V 100mV ±1 .2% of rdg ± 10 digits

600V 1V

Overload protection : 600V de or rms. ac for all ranges. Frequency range : 40Hz to 400Hz ,
Response: Average responding, calibrated in rms. of a sine wave.

±1 .2% of rdg ± 10 digits

RESISTANCE

Range Resolution Accuracy

200Ω 0.1Ω

±0.8% of rdQ ± 3 digits

2KΩ 1Ω ±0.8% of rdg ± 3 digits

20KΩ 10Ω ±0.8% of rdg ± 3 digits

200KΩ 100Ω

2MΩ 1KΩ

Maximum open Circuit Voltage: 3.2V
Overload Protection: 250,V de or rms. ac for all ranges.

±0.8% of rdg ± 3 digits

±0.8% of rdg ± 3 digits

DIODE

Range Description

-->+ Show the approx. forward voltage drop of the diode.

Overload Protection: 250V de or rms. ac.

TRANSIROT hFE TEST ( 0-100)

Range Test Range Test Current Test Voltage

NPN & PNP

0-1000

Ib-10µA

Vce=3V

OPERATING INSTRUCTIONS

DC VOLTAGE MEASUREMENT

Connect the red test lead to the “ V.Q.mA “ jack· and the black lead to the “COM” jack.

1.

Set rotary switch at desired DCV position, If the voltage to be measured is not known
beforehand , set range switch at the highest range position and then reduce it until

2.

satisfactory resolution is obtained .

Connect test leads across the source or load being measured.

3.

Read voltage value on the LCD display along with the polarity of the red lead connection.

4.

OCCURRENT MEASUREMENT

Connect the red test lead to the “V.Q.mA” jack and the black test lead to “ COM” jaCk.

1.

(For measurements between 200mA and lOA, remove red lead to “1 OA “ jack.)

Set the rotary switch at the desired DCA position.

2.

Open the circuit in which the current is to be measured. And connect test leads in

3.

series with the circuit

Read current value on LCD display along with the polarity of red lead connection.

4.

AC VOLTAGE MEASUREMENT

Connectthe red test lead to “ V.Q.mA “ jack and the black test lead to the “ COM “

1.

jack.

Set the rotary switch at desired ACV position .

2.

Connect test leads across the source or load being measured.

3.

Read voltage value on the LCD display.

4.

10

RESISTANCE MEASUREMENT

Connect the red test lead to “V.Q.mA” jack and black testlead to the “ COM “ jack.

1.

(The polarity of red lead is positive “ +” . )

Set the rotary switch at desired “Ω” range position.

2.

Connect test leads across the resistor to be measured and read LCD display.

3.

If the resistance being measured is connected to a circuit, turn o power

4.

and discharge all capacitors before applying test probes.

DIODE TEST

Connect the red test lead to “ V.!l.mA” jack and the black

1.

test lead to the “COM “ jack (The polarity of red lead is positive “ +” .).

Set the r.otary switch at “-->+” position

2.

Connect the red test lead to the anode of the diode tc be tested and the black test

3.

lead’to the cathode of the diode. The approx. forward voltage drop of the diode Will
be displayed. if the connection is reversed, only gure “ 1 “ will be shown .

TRANSISTOR TEST

Set the rotary switch at “ hFE” position.

1.

Delermine whether the transistor under testing is NPN or PNP and locate the emitter,

2.

base and collector leads. Insert the leads into proper holes of the hFE socket on
the front panel.

Read the approximate hFE value at the test condition of base current 1 011-A and

3.

Vee 3V.

NOTE:

To avoid electrical shock, remove test leads from measurement circu its
before testing a transistor.

11

BATTERY & FUSE REPLACEMENT

If “ “ appars on display, it indicates that the battery should be replaced. Fuses rarely needs

replacement and blow almost always as a result of operator’s error.

To replace battery & fuse (200mAI250V) remove the 2 screws in the bottom of the case. Simply
remove the old, and replace with a new one.
Be careful to observe battery polatity.

WARNING

Before attempting to open the case, always be sure that test leads have
been disconnected from measurement circuits.
Close case and tighten screws completely before using the meter to avoid
electrical shock hazard.

ACCESSORIES

● Operator’s instruction manual

● Set of test leads

● Gift box

● 9 Volt battery.

12

INTRODUCTIE

Bedankt voor het kiezen van Strex! Lees voor gebruik de handleiding aandachtig door voor een
correcte en veilige werking van het product. Volg altijd deze instructies voor veilig gebruik.

Als je vragen hebt over het product of problemen ondervindt, kun je contact met ons opnemen
via email: [e-mail]

Strex Multimeter

De Strex Multimeter komt goed van pas bij je elektraklus in en rondom huis. Met deze digitale
meter kun je allerlei grootheden meten of verbindingen testen. Hij heeft een verlicht display
met data hold functie. Hierdoor lees je je meetwaardes eenvoudig af, ook nadat je de verbinding
tussen je meetnaalden en het te meten materiaal hebt verbroken. Door zijn compacte formaat
kun je hem snel en gemakkelijk overal mee naar toe nemen. Met de universele meter voer je
bijvoorbeeld een voltage, amperage, diode test, continuïteitstest en transistormeting uit. De
Strex Multimeter zorgt ervoor dat jouw elektra goed aangesloten is en blijft.

Voordat je begint

De afbeeldingen in deze handleiding zijn met zorg samengesteld. Toch kan een onderdeel van
het product afwijken van de afbeelding die in deze handleiding is weergegeven. Strex is in dat
geval niet verplicht het onderdeel of de handleiding aan te passen.
Deze handleiding is bedoeld voor de eindgebruiker van het product. Via de inhoudsopgave kunt
u de benodigde informatie terugvinden in de handleiding

WAARSCHUWING

Onjuist gebruik van dit product en accessoires zijn gevaarlijk voor u en
anderen, en kan het product beschadigen, vernietigen of een ernstig
ongeluk veroorzaken. Wij vragen u daarom de handleiding goed door
te nemen en gevaren, veiligheids- en waarschuwingsberichten te lezen
en strikt in acht te nemen.

13

INHOUDSOPGAVE NEDERLANDS

VEILIGHEIDSINFORMATIE--------------------------------------------------- 15

TIJDENS HET GEBRUIK-------------------------------------------------------- 16

ALGEMENE BESCHRIJVING-------------------------------------------------- 16

VOORZIJDE ---------------------------------------------------------------------- 17

BESCHRIJVING VAN DE VOORZIJDE--------------------------------------- 18

SPECIFICATIES ------------------------------------------------------------------ 18

DC SPANNING ------------------------------------------------------------------ 19

DC STROOM -------------------------------------------------------------------- 19

AC SPANNING ------------------------------------------------------------------ 20

WEERSTAND ------------------------------------------------------------------- 20

DIODE -------------------------------------------------------------------------- 20

TRANSISTOR HFE TEST ( 0-100) ------------------------------------------- 20

GEBRUIKSAANWIJZING ------------------------------------------------------ 21

BATTERIJ & ZEKERING VERVANGEN-------------------------------------- 23

ENGLISH MANUAL----------------------- ------------------------------------- 3

VEILIGHEIDSINFORMATIE

Deze multimeter is ontworpen in overeenstemming met IEC -1010 met betrekking tot elektronische
meetinstrumenten met een overspanningscategorie (CAT II) en vervuilingsgraad 2. Volg alle
veiligheids- en bedieningsinstructies om ervoor te zorgen dat de meter veilig wordt gebruikt en in
goede staat blijft. Volledige naleving van de veiligheidsnormen kan alleen worden gegarandeerd
met meegeleverde meetsnoeren. Indien nodig moeten deze worden vervangen door het type dat in

deze handleiding is gespeciceerd.

VEILIGHEIDSSYMBOLEN

Belangrijke veiligheidsinformatie, raadpleeg de handleiding.

Er kan gevaarlijke spanning aanwezig zijn.

Aarding

Dubbele isolatie (beschermingsklasse II).

Zekering moet worden vervangen, met een in de handleiding vermelde sterkte.

ONDERHOUD

● Voordat je de behuizing opent, moet je altijd de meetsnoeren loskoppelen van alle

stroomcircuits.

● Voor een blijvende bescherming tegen brand: vervang de zekering alleen met de opgegeven

spanning en stroomsterkte: F 200mA/250V (Quick Acting)

● Gebruik de meter nooit tenzij de behuizing aan de achterkant op zijn plaats zit en volledig is

vastgemaakt.

● Gebruik geen schuurmiddelen of oplosmiddelen op de meter. Om de meter te reinigen gebruik

je uitsluitend een vochtige doek en een mild reinigingsmiddel.

15

TIJDENS HET GEBRUIK

● Overschrijd nooit de limieten van de veiligheidswaarden die in de specicaties voor elk

meetbereik zijn aangegeven.

● Wanneer de meter is aangesloten op het meetcircuit, raak dan geen ongebruikte

aansluitingen aan.

● Gebruik de meter nooit voor het meten van spanningen die meer dan 600V boven

de aarding zijn in installaties van categorie II.

● Wanneer de te meten waardeschaal van tevoren niet gekend is, stel je de functieschakelaar

in op de hoogste positie.

● Voordat je aan de functieschakelaar draait om van functie te veranderen, moet je

de meetsnoeren loskoppelen van het geteste circuit.

● Bij het uitvoeren van metingen aan de TV of bij het wisselen van stroomcircuits moet

je er altijd rekening mee houden dat er op de testpunten hoge amplitude spanningspulsen
kunnen zijn. Die de meter kunnen beschadigen.

● Wees altijd voorzichtig bij het werken met spanningen boven 60V dc of 30V ac rms.

Houd de vingers achter de bescherming van de sonde tijdens het meten.

● Voordat je probeert om transistors in te steken om te testen, moet je er altijd zeker

van zijn dat de meetsnoeren zijn losgekoppeld van de meetcircuits.

● Componenten mogen niet worden aangesloten op de hFE-aansluiting bij het meten

van de spanning met behulp van meetsnoeren.

● Voer nooit weerstandsmetingen uit op circuits onder spanning.

ALGEMENE BESCHRIJVING

De meter is een draagbare 3 1/2 digitale multimeter voor het meten van DC- en AC-spanning, DC­stroom, Weerstand, diode en transistor.

16

VOORZIJDE

3

1

2

4

5

17

6

BESCHRIJVING VAN DE VOORZIJDE

Scherm

1.

3 1/2 cijfer, 7 segmenten, 15mm hoog LCD-scherm.

Draaischakelaar

2.

Deze schakelaar wordt gebruikt om functies en gewenste bereiken te selecteren en om de
meter aan/uit te zetten.

3.

Hold knop

Wanneer deze knop wordt ingedrukt, zal het display de laatste meting behouden en zal het “฀ “

symbool op het LCD-scherm verschijnen tot de knop opnieuw wordt ingedrukt.

4.

”10A” Aansluiting

Plug in aansluiting voor het rode meetsnoer voor 10A metingen.

5.

”COM” Aansluiting

Plug in aansluiting voor het zwarte (negatieve) meetsnoer.

6.

“VΩmA” Aansluiting

Plug in aansluiting voor het rode (positieve) meetsnoer voor spannings-, weerstands- en
stroommetingen (behalve 10A).

SPECIFICATIES

De nauwkeurigheid is bepaald voor een periode van één jaar na de kalibratie en bij 18 tot 28 °C (64
°F tot 82°F) met een relatieve vochtigheid tot 80%.

ALGEMEEN

Maximale spanning tussen de
aansluitingen en de aarding

Zekeringsbeveiliging F 200mA/250V

Vermogen 9V Batterij, NEDA 1640 or 6F22

Beeldscherm LCD, 1999 Meetpunten, updates 2-3/ sec.

Meetmethode Dual-slope A/D integratie

Overschrijding van bereik Het cijfer “ 1 “ wordt op het beeldscherm weergegeven

Polariteit “-” wordt weergegeven voor negatieve polariteit

Werkingstemperatuur 0 tot 40 °C

Opslagtemperatuur -10 °C tot 50°C

Indicatie van een zwakke batterij ” “ appears on the display

Afmetingen 138mm X 69mm X 31mm

Gewicht ca. 160 Gram

CAT11600V

18

DC SPANNING

Bereik Resolutie Nauwkeurigheid

200mV 100µN ±0.5% of rdg ±2 cijfers

2V 1mV ±0.5% of rdg ±2 cijfers

20V 10mV ±0.5% of rdg ±2 cijfers

200V 100mV

600V 1V

Overspanningsbeveiliging: 250V rms. Voor 200mV waarde en 600V dc of rms. ac voor
andere waarden.

±0.5% of rdg ±2 cijfers

±0.8% of rdg ±2 cijfers

DC STROOM

Bereik Resolutie Nauwkeurigheid

200µA 0 1µA ±1% of rdg ±2 cijfers

2mA 1µA ±1% of rdg ±2 cijfers

20mA 10µA ±1% of rdg ±2 cijfers

200mA 100µA

10A 10mA ±3% of rdg ±2 cijfers

Overspanningsbeveiliging: F 200mA/250V zekering (10A waarde geen zekering)

±1.5% of rdg ±2 cijfers

19

AC SPANNING

Bereik Resolutie Nauwkeurigheid

200V 100mV ±1 .2% of rdg ±10 cijfers

600V 1V ±1 .2% of rdg ±10 cijfers

Overspanningsbeveiliging: 600V dc of rms.ac voor alle waarden. Frequentiebereik: 40Hz tot 400Hz
Respons: Gemiddelde respons, gekalibreerd in rms. van een sinusgolf.

RESISTANCE

Bereik Resolutie Nauwkeurigheid

200Ω 0.1Ω

2KΩ 1Ω

20KΩ 10Ω

200KΩ 100Ω

2MΩ 1KΩ

Maximale Open Circuit Spanning: 3.2V
Overspanningsbeveiliging: 250V dc or rms. ac voor alle waarden

±0.8% of rdg ±3 cijfers

±0.8% of rdg ±3 cijfers

±0.8% of rdg ±3 cijfers

±0.8% of rdg ±3 cijfers

±0.8% of rdg ±3 cijfers

DIODE

Bereik Beschrijving

-->+ Toont de geschatte voorwaartse spanningsdaling

Overspanningsbeveiliging: 250V dc of rms. ac.

TRANSISTOR HFE TEST ( 0-100)

Waarde Test Waarde Test Stroom Test Spanning

NPN & PNP

0-1000

Ib-10µA

Vce=3V

GEBRUIKSAANWIJZING

DC SPANNINGSMETING

Sluit het rode meetsnoer aan op de “ V.Ω.mA” aansluiting en het zwarte meetsnoer

1.

op de “COM” aansluiting.

Stel de draaischakelaar in op de gewenste DCV-positie. Als de te meten spanning
van tevoren niet bekend is, stel de draaischakelaar in op de hoogste bereikwaarde

2.

en verminder deze dan tot een adequate resolutie is bereikt.

Sluit de meetsnoeren aan op de te meten bron of stroomkring.

3.

Lees de spanningswaarde af op het Lcd-beeldscherm, samen met de polariteit

4.

van de rode meetsnoer aansluiting.

DC STROOMMETING

Sluit het rode meetsnoer aan op de “V.Ω.mA” aansluiting en het zwarte meetsnoer
op de “COM” aansluiting. (Voor metingen tussen 200mA en l0A, verplaats het rode

1.

meetsnoer naar de “10A” aansluiting).

Stel de draaischakelaar in op de gewenste DCA-positie.

2.

Open het circuit waarin de stroom moet worden gemeten. En sluit de meetsnoeren in

3.

serie aan op het circuit.

Lees de stroomwaarde op het LCD-beeldscherm af, samen met de polariteit van

4.

de rode meetsnoer aansluiting.

AC SPANNINGSMETING

Sluit het rode meetsnoer aan op de “ V.Ω.mA” aansluiting en het zwarte meetsnoer

1.

op de “COM” aansluiting.

Stel de draaischakelaar in op de gewenste ACV-positie.

2.

Sluit de meetsnoeren aan op de te meten bron of stroomkring.

3.

Lees de spanningswaarde af op het LCD-beeldscherm

4.

21

WEERSTANDSMETING

Sluit het rode meetsnoer aan op de “ V.Ω.mA” aansluiting en het zwarte meetsnoer

1.

op de “COM” aansluiting. (De polariteit van het rode meetsnoer is positief “+”.)

Stel de draaischakelaar in op de gewenste “Ω”

2.

Sluit de meetsnoeren op de te meten weerstand aan en lees het LCD-beeldscherm af.

3.

Als de te meten weerstand is aangesloten op een circuit, schakel dan de stroom uit

4.

en ontlaad alle condensatoren alvorens de sondes te connecteren.

DIODE TEST

Sluit het rode meetsnoer aan op de “ V.Ω.mA” aansluiting en het zwarte meetsnoer

1.

op de “COM” aansluiting. (De polariteit van het rode meetsnoer is positief “+”.)

Stel de draaischakelaar in op de “-->+” positie.

2.

Sluit het rode meetsnoer aan op de anode van de te testen diode en het zwarte

3.

meetsnoer op de kathode van de diode. De geschatte voorwaartse spanningsdaling
van de diode wordt weergegeven. Als de verbinding wordt omgekeerd, wordt enkel
“ 1 “ weergegeven.

TRANSITOR TEST

Stel de draaischakelaar in op de “hFE”

1.

Bepaal of de te testen transistor NPN of PNP is en zoek de emitter, de basis en de

2.

collector snoeren. Steek de snoeren in de juiste aansluitingen van de hFE-bus op het
voorpaneel.

Lees de geschatte hFE-waarde af bij de testtoestand van een basisstroom 10µA en

3.

Vce 3V.

OPMERKING:

Om elektrische schokken te voorkomen, verwijder je de meetsnoeren uit
de meetcircuits voordat je een transistor test.

22

BATTERIJ & ZEKERING VERVANGEN

Als “ “ op het beeldscherm verschijnt, geeft dit aan dat de batterij dient te worden vervangen.
De zekering hoeft zelden te worden vervangen en gaat bijna altijd stuk als gevolg van een fout van
de gebruiker.
Om de batterij en de zekering (200mA/250V) te vervangen, moeten de 2 schroeven aan de
onderkant van de behuizing worden losgedraaid. Verwijder de oude en vervang deze door een
nieuwe. Let op de polariteit van de batterij.

WAARSCHUWING

Voordat je probeert de behuizing te openen, moet je er altijd zeker van
zijn dat de meetsnoeren zijn losgekoppeld van de meetcircuits. Sluit de
behuizing en draai de schroeven volledig vast voordat je de meter gebruikt
om gevaar voor elektrische schokken te voorkomen.

TOEBEHOREN

● Gebruikshandleiding

● Set van meetsnoeren

● Verpakking

● 9 Volt batterij

23

Manual information

All rights reserved. No part of this publication may be reproduced, distributed, or transmitted in
any form or by any means, including photocopying, recording, or other electronic or mechanical
methods, without the prior written permission of the publisher, except in the case of brief
quotations embodied in critical reviews and certain other noncommercial uses permitted by
copyright law. For permission requests at the address below.

STREX

SBD Trading B.V. (Strex Europe)

Noorwegenstraat 6-A4

7418BC Deventer

The Netherlands

[e-mail] ● www.strex.nl

© Strex 2021
