Page 1
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
www.streetstorm.ru
ДЕТЕКТОРЫ РАДАРОВ И ЛАЗЕРОВ
STR-6000EXT
STR-6600EXT
STR-7700EXT
Page 2
ИНФОРМАЦИЯ
Введение
Уважаемый владелец детектора радаров и лазеров,
поздравляем Вас с покупкой нашего прибора.
Мы уверены, что он будет очень полезен и прослужит Вам долго.
Детектор StreetStorm выдает четкие визуальные и звуковые сигналы
предупреждения о присутствии радиосигналов Х, K и Ka диапазонов, а
также сигналов лазера в радиусе 360°.
Современная система обнаружения радаров и измерителей скорости
даёт возможность не чувствовать себя беззащитными перед их
всевидящим оком.
С нашим радар-детектором Вы сможете управлять автомобилем с
большей уверенностью.
Эксплуатация детектора
Ваш детектор является примером воплощения в жизнь превосходных
идей наших инженеров и мастерства наших технических работников.
Приведенные ниже рекомендации по эксплуатации и уходу за
детектором позволят Вам пользоваться детектором StreetStorm долгие
годы.
Никогда не оставляйте детектор на лобовом стекле или на “торпедо”
после парковки автомобиля. Температура в салоне автомобиля,
особенно в летнее время, может достигать недопустимого для рабочего
состояния детектора значения.
Чтобы уберечься от кражи, настоятельно рекомендуем убирать
детектор с лобового стекла или “торпедо”, даже если Вы оставляете
автомобиль на короткое время.
Не подвергайте детектор воздействию влажности. Капли росы, дождя,
масла и других жидкостей могут повредить внутренние компоненты
прибора, что негативно отразится на его работоспособности.
Особенности текущей линейки
• Радар-детектор нового поколения на базе высокопроизводительного
процессора ST MicroElectronics
• Новая платформа High Sensitivity Platform (HSP)
• Увеличенная рупорная антенна для повышения чувствительности и
дальности обнаружения
• Угол обзора лазерного сенсора 360 градусов
• Улучшенный современный фильтр помех
• Контроль излучения всех полицейских радаров, в том числе и
работающих в импульсном режиме, в диапазонах
• Увеличенная дистанция уверенного обнаружения радарных
комплексов Стрелка с отдельным звуковым сигналом, индикацией
уровня и выводом на дисплей сообщения РАДАР СТРЕЛКА
• Обнаружение радаров
Арена
• Обнаружение лазерных полицейских измерителей скорости
последнего поколения
• Обнаружение радарных комплексов
• Возможность выборочного отключения диапазонов
оптимизации быстродействия процессора и снижения ложных
срабатываний
Режим автопонижения громкости звукового сигнала (отключаемый)
•
• Голосовое оповещение на русском языке (кроме
• Разные варианты работы в городском режиме приёма
• Функциональный OLED-дисплей с регулировкой яркости:
• Сохранение всех пользовательских настроек при выключении
детектора
Режим отображения частоты сигнала радара
•
o Белый цвет индикации у
o Красный цвет индикации у
o Янтарный цвет индикации у
X, K
и Ka
Искра, Крис-П, Визир, Сокол, Бинар, Радис
ЛИСД
и
АМАТА
STR-6 000 EXT
STR-6 6 00 EXT
STR-7700EXT
Robot
и Ка для
Х
)
000EXT
STR-6
,
2
3
Page 3
УСТАНОВКА
Руководство по монтажу
Для успешной работы радар-детектора необходимо выбрать
правильное место для его установки, чтобы дорога находилась в
прямой видимости детектора.
Для точного и безошибочного обнаружения сигналов антенну и
лазерный датчик детектора (задняя панель) нужно направить на линию
горизонта (параллельно поверхности дороги).
Установленный детектор не должен ограничивать обзор водителю.
Не устанавливайте детектор за металлическими поверхностями, за
антенной магнитолы (если антенна находится на лобовом стекле), за
стеклоочистителями и за солнцезащитной кромкой лобового стекла.
Тонированное стекло уменьшает чувствительность детектора к
лазерным сигналам, поэтому не устанавливайте лазер/радар детектор
за тонированными стеклами. Также не устанавливайте лазер-радар
детектор так, чтобы в случае внезапной (резкой) остановки автомобиля,
водитель или пассажир пострадали от удара о прибор.
Крепление на кронштейне
Входящие в комплект присоски и установочный кронштейн, позволяют
быстро прикрепить радар-детектор на ветровое стекло Вашего
автомобиля.
Для этого выполните следующие шаги: Прикрепите присоски к
кронштейну, вставив их в предусмотренные для этого отверстия.
1. Прикрепите кронштейн присосками к поверхности ветрового стекла.
2. Прикрепите детектор к кронштейну.
3. Для коррекции угла обнаружения Вы можете слегка согнуть или
разогнуть кронштейн (только при снятом с кронштейна детекторе!).
Внимание: На некоторых моделях автомобилей применяется
синтетическое защитное покрытие ветрового cтекла. Проверьте в
инструкции по эксплуатации Вашего автомобиля, имеет ли он
синтетическое защитное покрытие ветрового стекла и можно ли
крепить на него детектор.
Подключение питания
Лазер/радар-детектор StreetStorm предназначен для эксплуатации в
автомобилях, у которых напряжение бортовой сети 12 Вольт и
отрицательное заземление.
1. Вставьте маленький штекер провода питания в гнездо питания
детектора.
2. Вставьте другой конец провода питания (большой штекер) в гнездо
прикуривателя Вашего автомобиля. Если после включения, детектор не
работает, выньте штекер прикуривателя из гнезда и проверьте гнездо
прикуривателя на наличие мусора. Также проверьте исправность
предохранителя в штекере и в блоке предохранителей Вашего
автомобиля.
Замена предохранителя
Если детектор перестал работать, возможно, перегорел
предохранитель, встроенный в штекер шнура.
1. Открутите верхнюю часть штекера.
2. Выньте предохранитель, убедитесь, что он сгоревший и если да,
тогда замените его новым.
Кабель подключения STR-DPC (опция)
Приобретаемый отдельно (данный аксессуар не входит в комплект
поставки) кабель STR-DPC даёт возможность прямого подключения к
бортовой сети автомобиля, что позволяет оставить свободным гнездо
прикуривателя. Кабель STR-DPC снабжён плавким предохранителем,
защищающим подключение от короткого замыкания.
4
5
Page 4

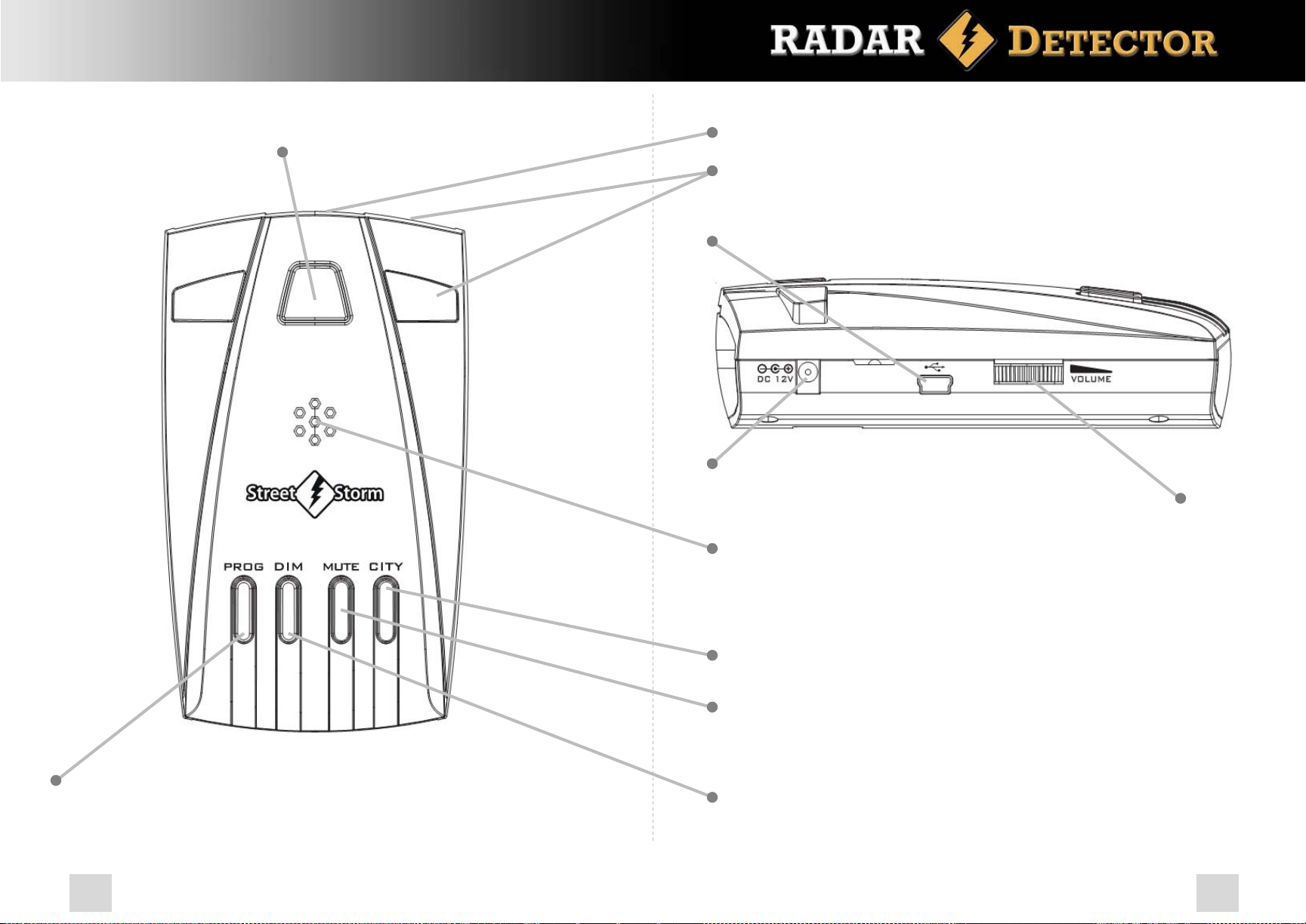

ОРГАНЫ УПРАВЛЕНИЯ
Кнопка снятия Позволяет быстро и легко снять прибор с кронштейна
Радиоантенна Эффективная радарная антенна
Линзы сенсора, обнаруживающего сигналы лазера Обеспечивает
повышенную чувствительность и охват обнаружения в радиусе 360º.
Порт USB
Гнездо подключения кабеля питания
Регулировка уровня громкости Поверните, чтобы включить
детектор и настроить уровень громкости
Динамик Выдает звуковые сигналы
Сервисный USB порт.
Нажатие и удержание кнопки PROG в течение 2-х секунд
открывает/закрывает Меню настроек
6
Кнопка CITY Переключает режим приёма.
В режиме Меню переход к следующему параметру.
Кнопка MUTE — Отключение сигнала тревоги.
В режиме Меню изменяет значение выбранного параметра.
Кнопка DIM — Выбор уровня яркости дисплея.
В режиме Меню переход к предыдущему параметру.
7
Page 5
ИНДИКАЦИЯ
Информация при включении
При включении и
Пожалуйста, не забудьте пристегнуть ремень безопасности
Если голосовое оповещение выключено, при включении прозвучат три
бипа (здесь и далее бип – это короткий звуковой сигнал).
Детектор
STR-6 000 EXT
При заводской настройке сразу после включения на дисплей выводятся
следующие сообщения:
STR-6 6 00 EXT
при включении выдаёт короткие звуковые сигналы.
STR-7700EXT
звучит сообщение:
STREETSTORM
СИСТЕМА ГОТОВА
Х—ДИАПАЗОН ВКЛЮЧЕН
К—ДИАПАЗОН ВКЛЮЧЕН
КА—ДИАПАЗОН ВЫКЛЮЧЕН
РОБОТ ВЫКЛ
СТРЕЛКА ГЕЙГЕР ВЫКЛ
Информация при обнаружении радара
При обнаружении сигнала радара в диапазоне К звучит голосовое
.
сообщение (кроме STR-6 000EXT)
Кей
повышается по мере увеличения уровня сигнала радара. Звуковой
сигнал можно отключить коротким нажатием кнопки
На дисплей выводится обозначение диапазона и уровень сигнала от 1
до 6, в графическом и цифровом виде.
На рисунке: Информация на дисплее, при обнаружении очень сильного
сигнала радара, работающего в диапазоне
и прерывистый звуковой сигнал, интенсивность которого
На рисунке: Информация на дисплее, работающем в режиме
отображения частоты, при обнаружении сильного сигнала радара
на частоте 24.100 ГГц:
Обнаружен сигнал в диапазоне
.
MUTE
К:
АВТОПРИГЛУШЕНИЕ ВКЛ
ТРАССА
Данные сообщения выводятся с максимальной яркостью независимо
от установленного в настройках уровня яркости дисплея.
В зависимости от выбранных настроек значение показанных
параметров может меняться.
Вывод этих сообщений можно прекратить нажатием любой кнопки.
8
На рисунке: Информация на дисплее при обнаружении радарного
сигнала среднего уровня мощности, работающего в диапазоне К:
9
Page 6
ИНДИКАЦИЯ
При обнаружении радарного сигнала в диапазоне Х всё будет так же,
но с голосовым сообщением
На рисунке: Информация на дисплее при обнаружении очень сильного
сигнала радара, работающего в диапазоне Х:
Обнаружен сигнал в диапазоне Икс
При обнаружении радара в диапазоне Ка прозвучит сообщение
Обнаружен сигнал в диапазоне Кей Эй
На рисунке: Информация на дисплее при обнаружении сильного
сигнала радара, работающего в диапазоне Ка:
.
Обратите внимание на то, что однозначной связи между
уровнем сигнала и расстоянием до источника излучения нет.
Это с равной долей вероятности может быть или сигнал
сильного радара, расположенного вдалеке, или излучение
слабосигнального радара, находящегося прямо перед нами.
По мере приближения к источнику излучения уровень
принимаемого сигнала увеличивается. Однако не стоит
ожидать его обязательного роста до максимального уровня.
10
Обнаружение радара Стрелка
Характер оповещения об обнаружении сигнала радарного комплекса
.
Стрелка
примерно оценивать уровень обнаруженного сигнала. Функция
включается и выключается в Меню настроек.
При обнаружении радара
Если функция
звуковой сигнал:
Всё время нахождения в зоне детектирования сигнала радарного
комплекса
предупреждения и на дисплей в режиме бегущей строки выводится
следующее сообщение:
зависит от функции
Стрелка
Стрелка Гейгер
Стрелка
Следует учитывать, что при детектировании сигнала
радара на большом расстоянии, по мере приближения к
источнику сигнал тревоги может прерываться, в
зависимости от изменения внешних условий и взаимного
расположения радара и радар-детектора. Это особенно
характерно при использовании детектора в городских
условиях или в местах с плотной застройкой.
продолжается вывод звукового сигнала
Стрелка Гейгер
на дисплей выводится сообщение:
выключена
, позволяющей
, звучит непрерывный
11
Page 7
ИНДИКАЦИЯ
Если функция
Стрелка
Всё время нахождения в зоне детектирования сигнала радарного
комплекса
повторения которого повышается по мере увеличения уровня
обнаруженного сигнала:
На дисплей выводится название радара и примерный уровень его
сигнала в цифровом и графическом виде.
На рисунке: Информация на дисплее при
СТРЕЛКА ГЕЙГЕР включена
на дисплей выводится сообщение:
Стрелка
радара
звучит прерывистый звуковой сигнал, частота
Стрелка
:
, при обнаружении радара
обнаружении сигнала
Обнаружение лазерного радара
При обнаружении сигнала лазерного измерителя скорости прозвучит
голосовое сообщение
звуковой сигнал:
На дисплей выводится соответствующее сообщение:
и модель измерителя скорости.
На рисунке: Информация на дисплее при обнаружении сигнала
лазерного измерителя скорости Амата:
Обнаружен сигнал Лазера
и выдаётся
На рисунке: Информация на дисплее при обнаружении
12
сильного сигнала радара
Стрелка
:
Обнаружение радара Робот
При обнаружении радарного комплекса
звуковой сигнал:
На дисплей выводится соответствующее сообщение:
Робот
звучит непрерывный
13
Page 8
НАСТРОЙКИ
Меню настроек
Долгое нажатие кнопки
При входе в Меню звучат 3 бипа, на дисплее появляется сначала
сообщение
параметра.
Смена параметра осуществляется короткими нажатиями кнопок
(переход к следующему параметру) и
CITY
предыдущему параметру).
В Меню настроек доступны следующие параметры:
• Приём сигналов в диапазоне
• Приём сигналов в диапазоне
• Приём сигналов радара
• Режим
• Автоприглушение сигнала оповещения,
• Голосовое оповещение ,
• Режим индикации частоты,
• Возврат к заводским настройкам.
Изменение значения выбранного в Меню настроек параметра
производится коротким нажатием кнопки
При включении Голосового оповещения
звучит голосовое сообщение
при выключении –
При включении остальных параметров звучат 2 бипа, при
выключении звучит 1 бип.
МЕНЮ НАСТРОЕК
Стрелка Гейгер
Голосовое оповещение выключено
осуществляет вход или выход из Меню.
PROG
, затем значение выбранного
DIM
,
Х
,
Ка
Робот
(кроме STR-6 000EXT)
,
.
MUTE
(кроме STR-6 000EXT)
Голосовое оповещение включено
(возврат к
Автоприглушение звука
При включенной функции Автоприглушения звука детектор
сообщает о работе радара звуковым сигналом установленной
громкости, затем громкость автоматически уменьшается до более
низкого уровня. Это держит вас в курсе ситуации без раздражения
от постоянного громкого оповещения.
Для полного отключения звучащего сигнала тревоги нажмите
кнопку
MUTE
.
Яркость дисплея
Переключение уровня яркости дисплея производится коротким
нажатием кнопки DIM
1. Первое короткое нажатие включает режим малой яркости, звучит
сообщение
яркости
дисплей выводится сообщение:
2. Второе короткое нажатие включает тёмный режим, звучит
сообщение
или 1 бип, если голосовое оповещение выключено. На дисплей
,
.
выводится сообщение:
В тёмном режиме работает только звуковое оповещение, на
левой стороне дисплея светится точка, индицируя рабочее
состояние радар-детектора.
3. Третье короткое нажатие включает режим максимальной
яркости, звучит голосовое сообщение
Режим максимальной яркости
оповещение выключено. На дисплей выводится сообщение:
(только у STR-6 6 00EXT ) и STR-7700EXT
или 1 бип, если голосовое оповещение выключено. На
(только у STR-6 6 00EXT ) и STR-7700EXT
ЗАТЕМНЕНО
Режим малой
Тёмный режим
ТЕМНО
(кроме STR-6 000EXT)
или 2 бипа, если голосовое
4. Следующее нажатие возвращает к п.1. и так далее.
14
ЯРКО
15
Page 9
НАСТРОЙКИ
Режимы приёма
Два режима чувствительности – ТРАССА и ГОРОД
В режиме ТРАССА чувствительность максимальна во всех
диапазонах, детектор сообщает о появлении любой потенциальной
опасности.
В городском режиме чувствительность приёма немного снижена
для уменьшения числа ложных срабатываний.
Есть разные варианты звуковой сигнализации в городском режиме:
В режиме ГОРОД1 звуковой сигнал подаётся при обнаружении
сигнала радара с уровнем не менее 2.
В режиме ГОРОД2 звуковой сигнал подаётся только при
обнаружении сигнала радара Стрелка.
Смена режимов производится коротким нажатием кнопки CITY
Описанные далее голосовые сообщения выдают только
и .
STR-7700EXT
Детектор выдает только короткие звуковые сигналы.
1. Первое короткое нажатие включает режим ГОРОД1, звучит 1 бип и
голосовое сообщение Включён режим Город, на дисплей
выводится сообщение: ГОРОД1
2. Второе короткое нажатие включает режим ГОРОД2, звучат 2 бипа
и голосовое сообщение Включён режим Город, на дисплей
выводится сообщение: ГОРОД2
3. Третье короткое нажатие включает режим ТРАССА, звучит
голосовое сообщение Включён режим Трасса и на дисплей
выводится сообщение: ТРАССА
Следующее нажатие возвращает к п.1. и так далее.
4.
STR-6 000 EXT
STR-6 6 00 EXT
Возможные неисправности
Детектор является очень надежным автомобильным прибором и если
Вы его установили и эксплуатируете в соответствии с данной
инструкцией, он прослужит Вам долго и без проблем. Если же
проблемы все же возникнут, предлагаем следующие варианты их
решения.
Не светится дисплей, нет звуковых сигналов:
• Проверьте предохранитель в штекере шнура питания и, если
необходимо, замените его.
• Проверьте предохранитель гнезда прикуривателя Вашего
автомобиля. Обратитесь к инструкции по эксплуатации автомобиля.
• Убедитесь что гнездо прикуривателя не засорено.
Прибор выдает ложные срабатывания во время ударов и тряски
автомобиля:
• Убедитесь, что оба конца провода питания имеют надежное
соединение.
• Убедитесь что гнездо прикуривателя не засорено.
• Попробуйте заменить провод питания для того, чтобы убедиться, что
проблема в проводе.
Звуковые сигналы недостаточно громкие
• Проверьте регулировку уровня громкости.
Не получается обновить ПО модуля:
• Выполняйте все этапы в последовательности, описанной на стр.20.
Перезагрузите компьютер и попробуйте ещё раз..
16
17
Page 10
ИНФОРМАЦИЯ
Техническая поддержка
Для получения контактных телефонов и адресов службы технической
помощи обратитесь в торговую организацию, в которой вы
приобрели радар-детектор.
Вы всегда можете позвонить в представительство компании
StreetStorm по телефону (499)795-77-13 или отправив по электронной
почте письмо на адрес
Вы также можете найти полезную для вас информацию на нашем webсайте
www.streetstorm.ru
Компания
усовершенствования своих разработок, поэтому технические
характеристики, комплектация и дизайн могут быть изменены
частично или полностью без предварительного уведомления.
StreetStorm
придерживается политики постоянного
.
Примечание
В соответствии со статьей 5 закона Российской Федерации «О
защите прав потребителей» и Постановлением правительства
Российской Федерации N.720 от 16.06.97 компания
оговаривает следующий срок службы изделий, официально поставляемых на российский рынок: 5 лет.
StreetStorm
Спецификация
Канал приема радиосигналов
Тип приемника: Супергетеродинный, с двойным
преобразованием частоты
Тип антенны: Линейно поляризованная, рупорная
Тип детектора: Частотный дискриминатор
Диапазоны частот:
X-диапазон: 10.525 – 10.550 ГГц
K-диапазон: 23.950 - 24.250 ГГц
Ka-диапазон: 33.400 - 36.000 ГГц
Канал приема сигналов лазера
Тип приемника: Приемник импульсных лазерных сигналов
Тип детектора: Цифровой процессор
Оптический сенсор: Фотодиод с выпуклой оптической линзой
Диапазон частот: 800 - 1100нм
Общие
Внешний модуль в комплекте
Рабочий диапазон температур: от -20 до +70°C
Требования к питанию: 12~15В постоянный ток,
* Приведенная спецификация является общей, спецификация
отдельных устройств может отличаться
* Спецификация может быть изменена производителем без
уведомления
* Данное руководство носит исключительно справочный
характер и не может служить основанием для претензий
G PS
350 мA (Отрицательное заземление)
18
19
Loading...
