ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
www.streetstorm.ru
ДЕТЕКТОРЫ РАДАРОВ И ЛАЗЕРОВ
STR-5000EX STR-5000EXT
STR-5500EX STR-5500EXT
,
,
РЕДАКЦИЯ 05.13
Page 2
ИНФОРМАЦИЯ
Введение
Уважаемый владелец детектора радаров и лазеров,
поздравляем Вас с покупкой нашего прибора.
Мы уверены, что он будет очень полезен и прослужит Вам долго.
Детектор StreetStorm выдает четкие визуальные и звуковые сигналы
предупреждения о присутствии радиосигналов Х, K и Ka диапазонов, а
также сигналов лазера в радиусе 360°.
Современная система обнаружения радаров и измерителей скорости
даёт возможность не чувствовать себя беззащитными перед их
всевидящим оком.
С нашим радар-детектором Вы сможете управлять автомобилем с
большей уверенностью.
Эксплуатация детектора
Ваш детектор является примером воплощения в жизнь превосходных
идей наших инженеров и мастерства наших технических работников.
Приведенные ниже рекомендации по эксплуатации и уходу за
детектором позволят Вам пользоваться детектором StreetStorm долгие
годы.
Никогда не оставляйте детектор на лобовом стекле или на “торпедо”
после парковки автомобиля. Температура в салоне автомобиля,
особенно в летнее время, может достигать недопустимого для рабочего
состояния детектора значения.
Чтобы уберечься от кражи, настоятельно рекомендуем убирать
детектор с лобового стекла или “торпедо”, даже если Вы оставляете
автомобиль на короткое время.
Не подвергайте детектор воздействию влажности. Капли росы, дождя,
масла и других жидкостей могут повредить внутренние компоненты
прибора, что негативно отразится на его работоспособности.
Особенности текущей линейки
• Радар-детекторы нового поколения на базе высокопроизводительного
процессора ST MicroElectronics
• Новая платформа Hifh Sensitivity Platform (HSP)
• Увеличенная рупорная антенна для повышения чувствительности и
дальности обнаружения
• Угол обзора лазерного сенсора 360 градусов
• Улучшенный современный фильтр помех
• Контроль излучения всех полицейских радаров, в том числе и
X, K
работающих в импульсном режиме, в диапазонах
• Увеличенная дистанция уверенного обнаружения радарных
комплексов
• Функция
• 3-х уровневая индикация в моделях
• 6-и уровневая индикация в моделях
• Обнаружение радаров
Арена
• Обнаружение лазерных полицейских измерителей скорости
последнего поколения
• Обнаружение радарных комплексов
сигналом
• Возможность выборочного отключения диапазонов
оптимизации быстродействия процессора и снижения ложных
срабатываний
• Режим авто понижения громкости звукового сигнала (отключаемый)
• Два режима приёма –
• В моделях
• Сервисный USB порт для обновления ПО (в сервис-центре)
• Символьный LED-дисплей с регулировкой яркости,
• Сохранение всех пользовательских настроек при выключении
детектора
Стрелка
Стрелка Гейгер
ЕХТ
два городских режима -
с отдельным звуковым сигналом
(уровень сигнала радара
ЕХ
ЕХТ
Искра, Крис-П, Визир, Сокол, Бинар, Радис
ЛИСД
ГОРОД
АМАТА
и
и
ТРАССА
Robot
с отдельным звуковым
ГОРОД1
и Ka
Стрелка
Х
и Ка для
ГОРОД2
и
):
,
2 3
Page 3
УСТАНОВКА
Руководство по монтажу
Для успешной работы радар-детектора необходимо выбрать
правильное место для его установки, чтобы дорога находилась в
прямой видимости детектора.
Для точного и безошибочного обнаружения сигналов антенну и
лазерный датчик детектора (задняя панель) нужно направить на линию
горизонта (параллельно поверхности дороги).
Установленный детектор не должен ограничивать обзор водителю.
Не устанавливайте детектор за металлическими поверхностями, за
антенной магнитолы (если антенна находится на лобовом стекле), за
стеклоочистителями и за солнцезащитной кромкой лобового стекла.
Тонированное стекло уменьшает чувствительность детектора к
лазерным сигналам, поэтому не устанавливайте лазер/радар детектор
за тонированными стеклами. Также не устанавливайте лазер-радар
детектор так, чтобы в случае внезапной (резкой) остановки автомобиля,
водитель или пассажир пострадали от удара о прибор.
Крепление на кронштейне
Входящие в комплект присоски и установочный кронштейн, позволяют
быстро прикрепить радар-детектор на ветровое стекло Вашего
автомобиля.
Для этого выполните следующие шаги: Прикрепите присоски к
кронштейну, вставив их в предусмотренные для этого отверстия.
1. Прикрепите кронштейн присосками к поверхности ветрового стекла.
2. Прикрепите детектор к кронштейну.
3. Для коррекции угла обнаружения Вы можете слегка согнуть или
разогнуть кронштейн (только при снятом с кронштейна детекторе!).
Внимание: На некоторых моделях автомобилей применяется
синтетическое защитное покрытие ветрового cтекла. Проверьте в
инструкции по эксплуатации Вашего автомобиля, имеет ли он
синтетическое защитное покрытие ветрового стекла и можно ли
крепить на него детектор.
Подключение питания
Лазер/радар-детектор StreetStorm предназначен для эксплуатации в
автомобилях, у которых напряжение бортовой сети 12 Вольт и
отрицательное заземление.
1. Вставьте маленький штекер провода питания в гнездо питания
детектора.
2. Вставьте другой конец провода питания (большой штекер) в гнездо
прикуривателя Вашего автомобиля. Если после включения, детектор не
работает, выньте штекер прикуривателя из гнезда и проверьте гнездо
прикуривателя на наличие мусора. Также проверьте исправность
предохранителя в штекере и в блоке предохранителей Вашего
автомобиля.
Замена предохранителя
Если детектор перестал работать, возможно, перегорел
предохранитель, встроенный в штекер шнура.
1. Открутите верхнюю часть штекера.
2. Выньте предохранитель, убедитесь, что он сгоревший и если да,
тогда замените его новым.
4 5
Page 4

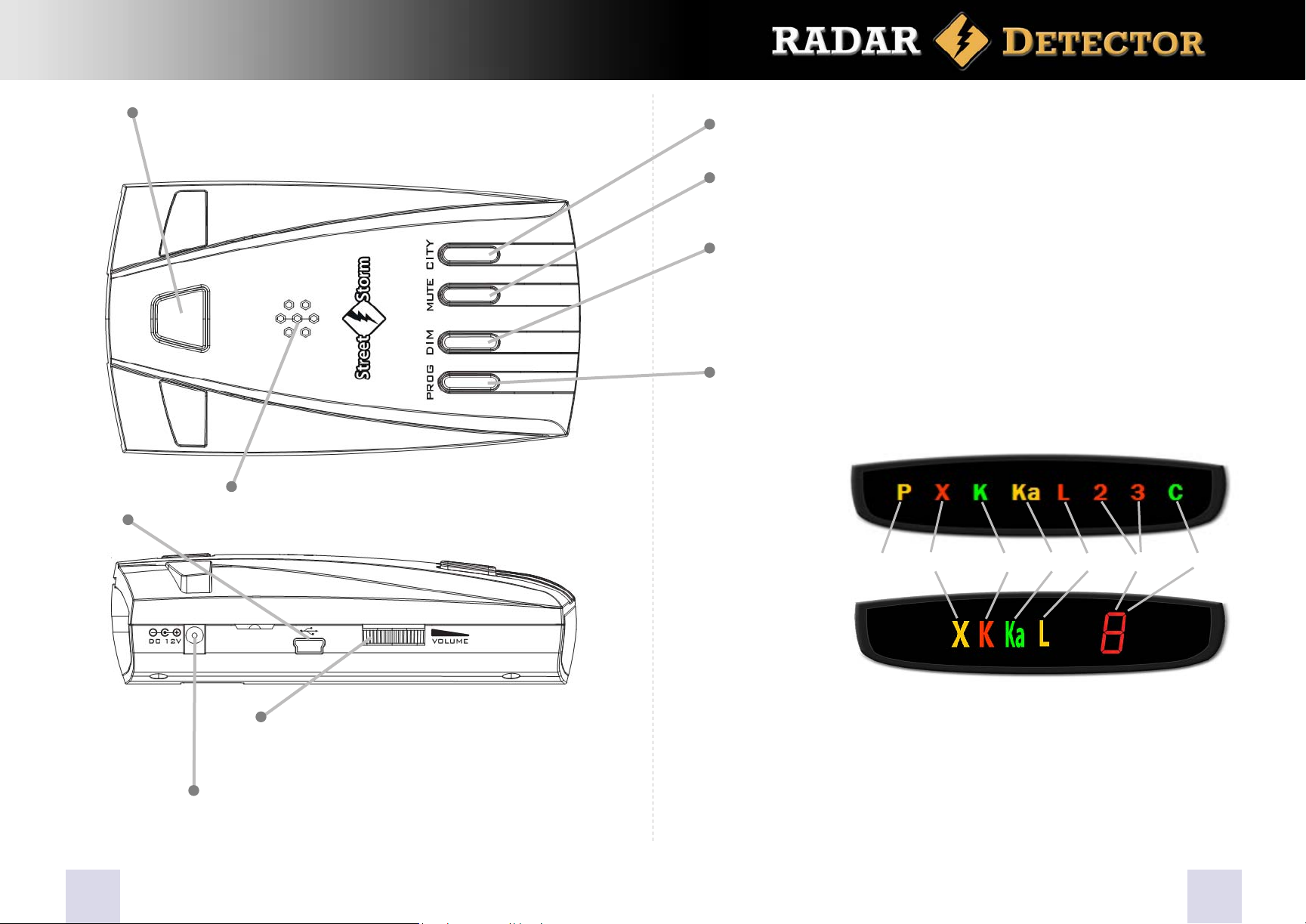

ОРГАНЫ УПРАВЛЕНИЯ
Кнопка снятия
Позволяет быстро и легко снять прибор с кронштейна
Динамик Выдает звуковые сигналы
Порт USB Сервисный USB порт для
обновления ПО
CITY
Кнопка
В моделях переключает режим приёма
Кнопка
сигнала тревоги. В обычном режиме включение или отключение
функции
Кнопка
Долгое нажатие кнопок
сигналов радара
Долгое нажатие кнопок
Стрелка Гейгер
Кнопка
отключает приём сигналов диапазонах
Переключает режим приёма
EXT
MUTE
DIM
PROG
— В режиме предупреждения отключение звукового
Автоприглушения
— Выбор уровня яркости дисплея.
Робот
— Короткое нажатие этой кнопки включает или
звука.
DIM и CITY
MUTE
и
CITY
ТРАССА, ГОРОД
ТРАССА, ГОРОД1, ГОРОД2
включает/выключает приём
включает/выключает функцию
Ка
Х и
STR-5000EX
STR-5000EXT
.
.
STR-5500EX
STR-5500EXT
Гнездо подключения кабеля питания
6 7
Регулировка уровня громкости
Поверните, чтобы включить
детектор и настроить уровень громкости
1. Индикатор включения
2. Индикатор диапазона
3. Индикатор диапазона
4. Индикатор диапазона
5. Индикатор сигнала лазера
6. Индикаторы уровня сигнала
7. Индикатор работы в режиме
Х
К
Ка
Город
Page 5
ИНДИКАЦИЯ
Информация при включении
При включении радар-детектора раздаётся мелодичный звуковой
сигнал и по очереди загораются и гаснут все символы дисплея:
STR-5000EX
STR-5000EXT
STR-5500EX
STR-5500EXT
Затем на дисплей на короткое время выводятся индикаторы
контролируемых радарных диапазонов (в заводской настройке это
и К).
диапазоны
Если включен особый сигнал о радаре
контролируемых диапазонах на дисплее несколько раз появляется
символ
комплекса с выдачей особого звукового сигнала при обнаружении.
Приветствие и информация о контролируемых диапазонах всегда
выводятся с максимальной яркостью, независимо от установленного в
настройках уровня яркости дисплея.

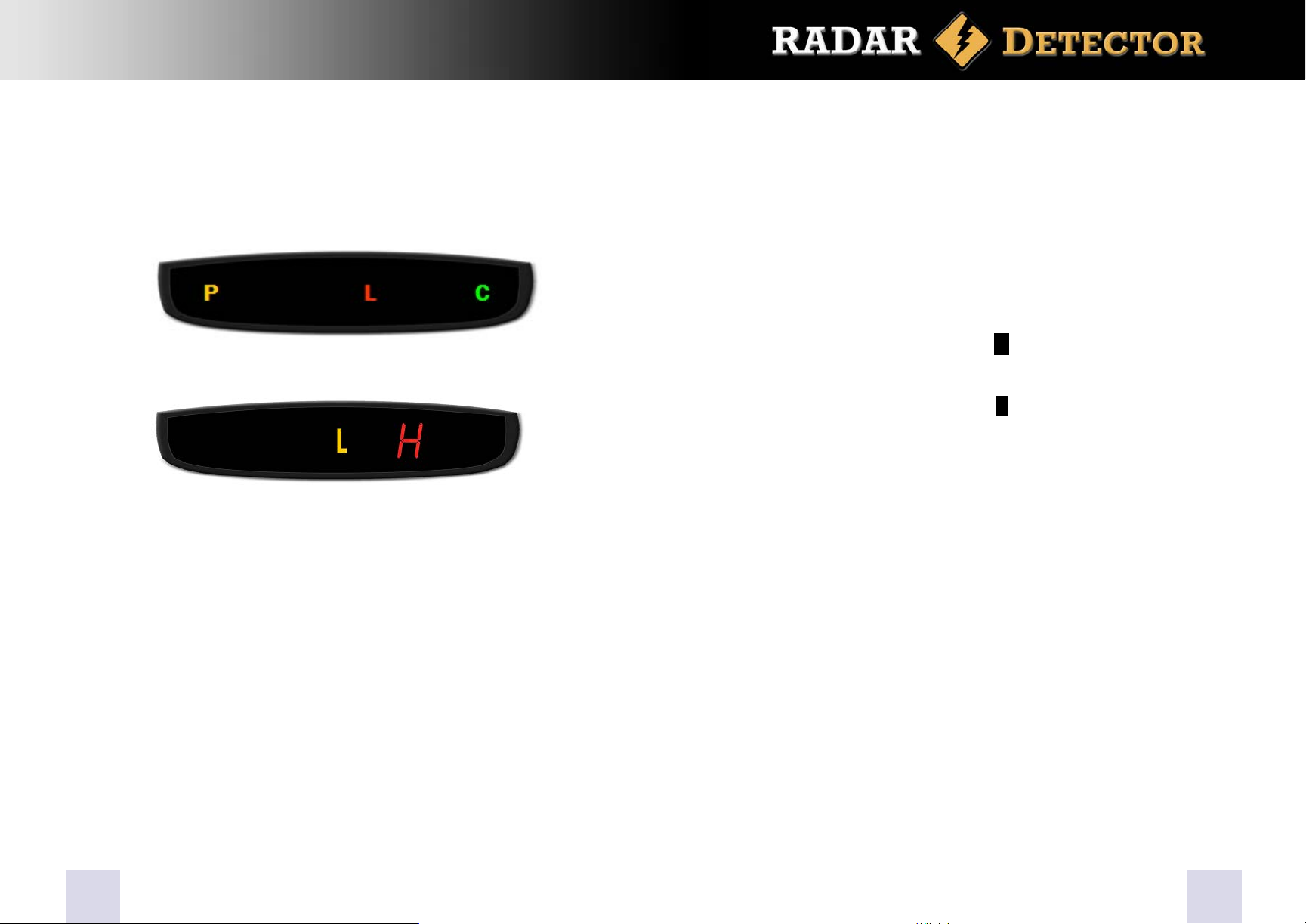

STR-5000EX и STR-5000EXT: По окончании приветствия на дисплее
остаётся индикатор включения Р и символ работы в городском режиме
(если включен режим
С
STR-5500EX и STR-5500EXT: По окончании приветствия на дисплее
остаётся индикатор выбранного режима работы (
соответственно С или Н.
Х
, подтверждающий контроль излучения этого радарного
К
Город
).
Robot
, то после информации о
Город
или
Трасса
),

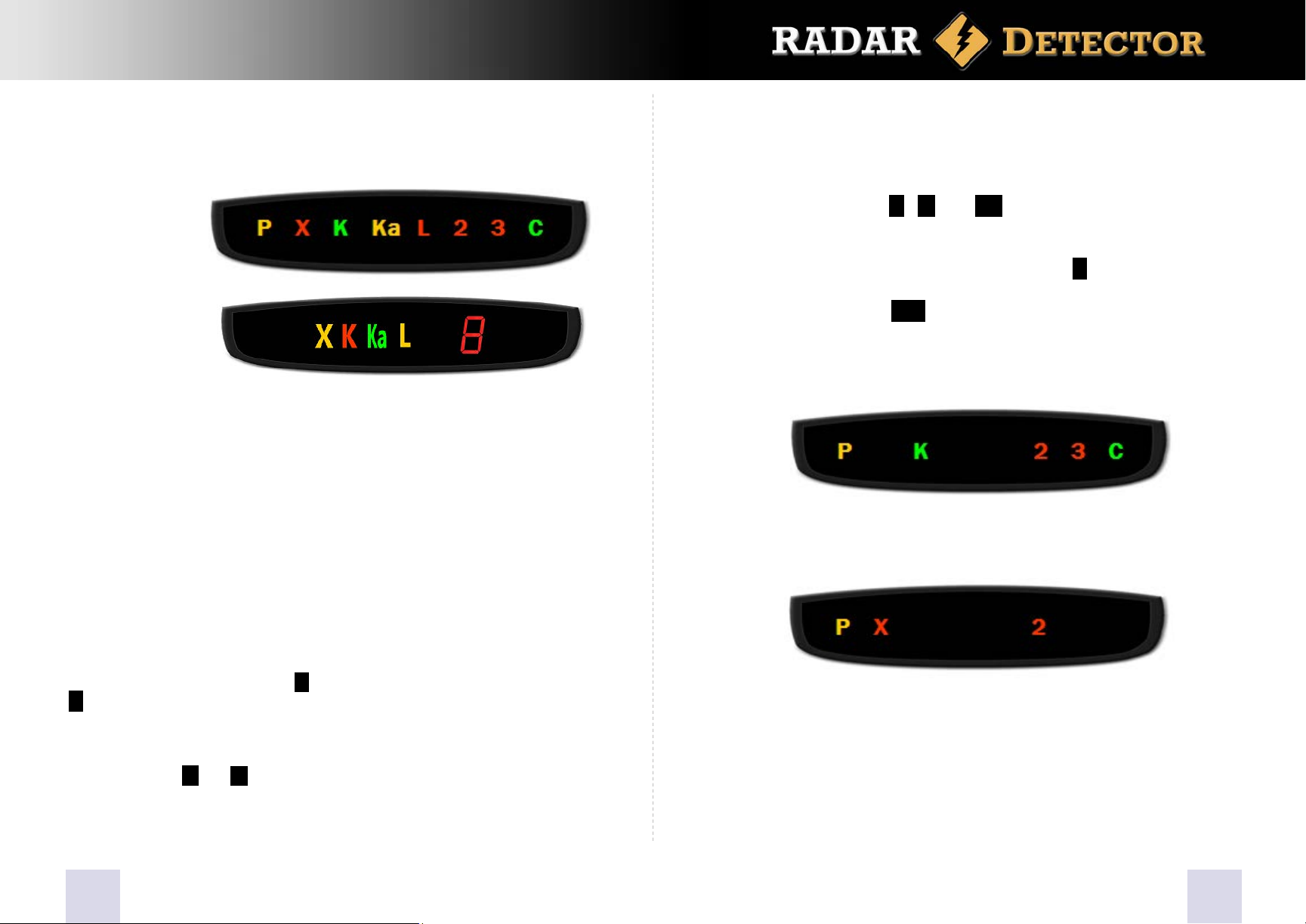

Информация на дисплее STR-5000EX/EXT
При обнаружении сигнала радара выдаётся прерывистый звуковой
сигнал, интенсивность которого повышается по мере увеличения
уровня обнаруженного сигнала, и на дисплей выводится обозначение
радарного диапазона - Х, К или
При малом уровне обнаруженного сигнала на дисплей выводится
только обозначение диапазона. При среднем уровне сигнала
дополнительно выводится индикатор уровня 2. При обнаружении
сильного сигнала вместе с обозначением диапазона на дисплей
выводятся индикаторы

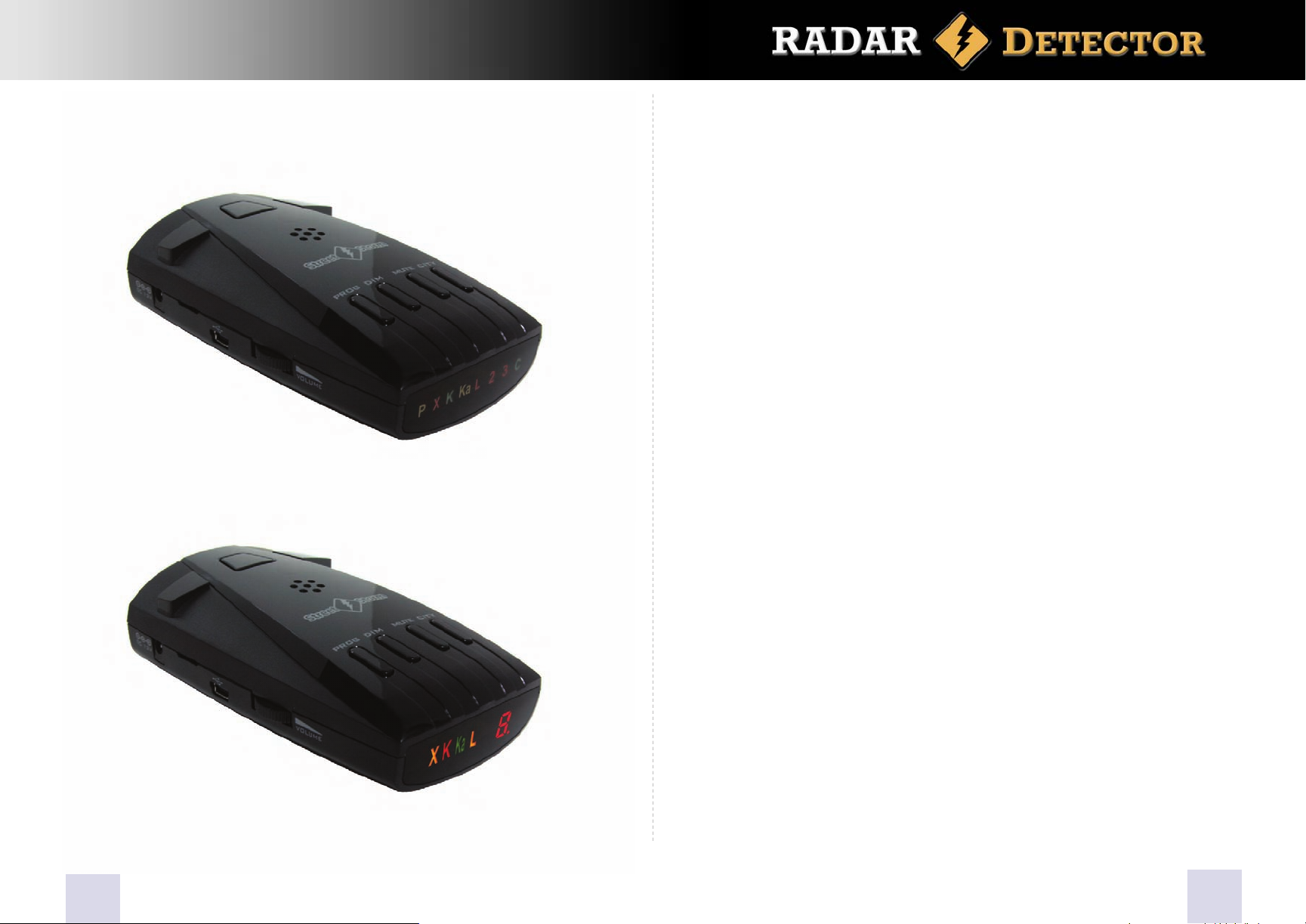

На рисунке: Информация на дисплее STR-5000EX или STR-5000EXT,
работающего в режиме
:
радара в диапазоне
На рисунке: Информация на дисплее STR-5000EX или STR-5000EXT,
работающего в режиме
уровня мощности в диапазоне
К
2 3
Трасса
.
Город
Ка
.
, при обнаружении сильного сигнала
, при обнаружении сигнала среднего
Х:
8 9
Page 6
ИНДИКАЦИЯ

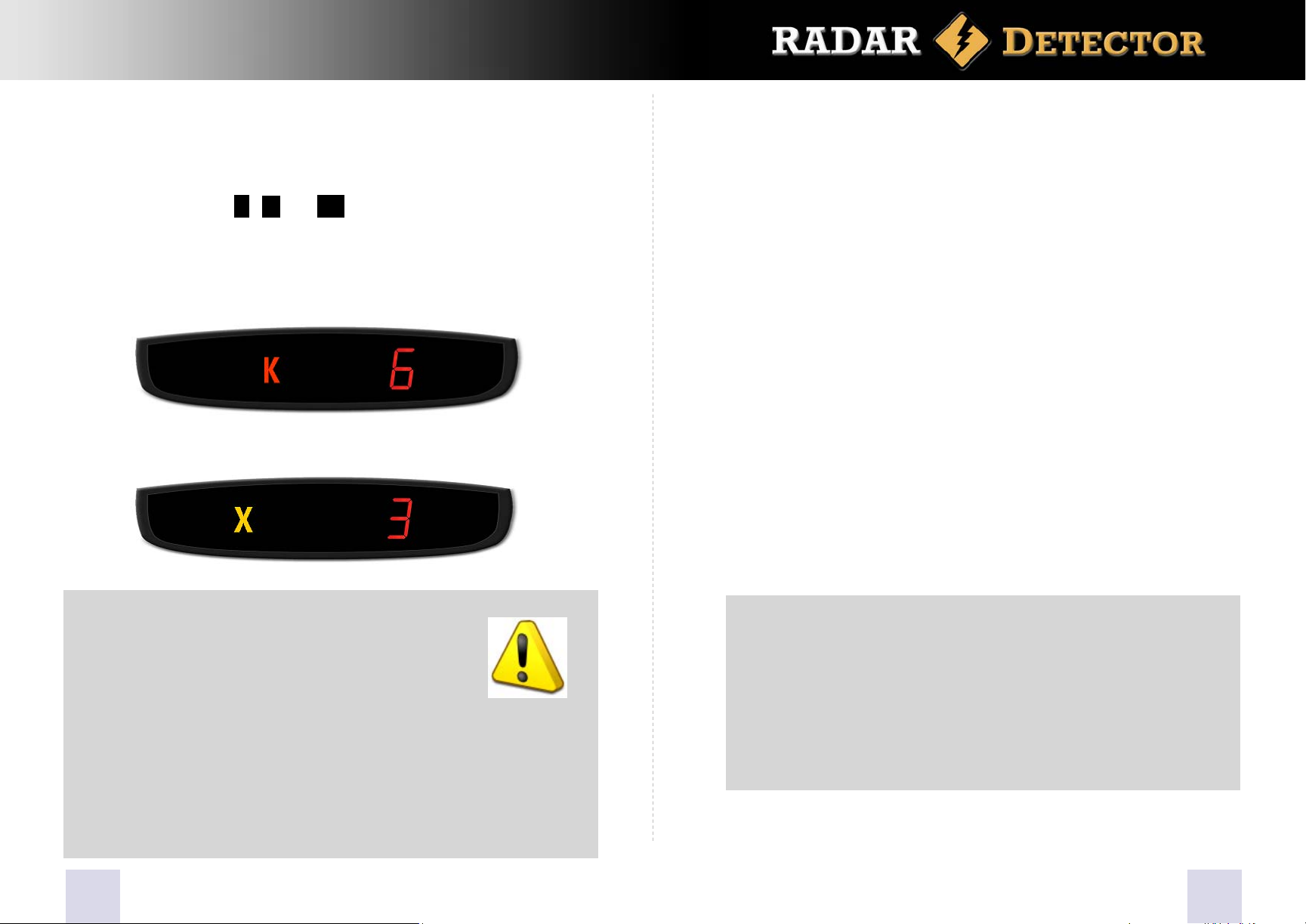

Информация на дисплее STR- 5500EX/EXT
При обнаружении сигнала радара выдаётся прерывистый звуковой
сигнал, интенсивность которого повышается по мере увеличения
уровня обнаруженного сигнала, и на дисплей выводится обозначение
радарного диапазона - Х, К или
Уровень обнаруженного сигнала отображается цифрами от 1
(минимум) до 6 (максимум).
На рисунке: Информация на дисплее STR-5500EX или STR-5500EXT, при
обнаружении очень сильного сигнала радара в диапазоне
На рисунке: Информация на дисплее STR-5500EX или STR-5500EXT, при
обнаружении сигнала среднего уровня мощности в диапазоне
Обратите внимание на то, что однозначной связи
между уровнем сигнала и расстоянием до источника
излучения нет.
Это с равной долей вероятности может быть или
сигнал
излучение слабосигнального радара, находящегося прямо
перед вами.
По мере приближения к источнику излучения уровень
принимаемого сигнала увеличивается. Однако не стоит
ожидать его обязательного роста до максимального уровня.
сильного радара, расположенного вдалеке, или
Ка
.
К
:
Х
:
Обнаружение радара Стрелка
Характер оповещения об обнаружении сигнала радарного комплекса
Стрелка
ляющей примерно оценивать уровень обнаруженного сигнала радара.
На моделях STR-5000EX и XTR-5500EX
На моделях STR-5000EXT и STR-5500EXT
Функция
нажатием кнопок
При включении индикаторы диапазонов мигают четыре раза и звучат 4
бипа. При выключении индикаторы мигают один раз и звучит 1 бип.
Если функция
Стрелка
Если функция
звуковой сигнал, частота повторения которого повышается по мере
увеличения уровня сигнала:
зависит от состояния функции
Гейгер
Стрелка Гейгер
MUTE
и
Стрелка Гейгер
звучит непрерывный звуковой сигнал:
включается и выключается долгим
.
CITY
выключена, при обнаружении радара
Стрелка Гейгер
Следует учитывать, что при детектировании сигнала радара
на большом расстоянии, по мере приближения к источнику
сигнал тревоги может прерываться, в зависимости от
изменения внешних условий и взаимного расположения
радара и радар-детектора. Это особенно характерно при
использовании детектора в городских условиях или в местах
с плотной застройкой.
включена, звучит прерывистый
Стрелка Гейгер
3-х уровневый.
Гейгер
6-и уровневый.
, позво-
10 11
Page 7
ИНДИКАЦИЯ
Обнаружение сигнала лазера
При обнаружении сигнала лазера выдаётся непрерывный звуковой
сигнал :
На дисплей выводится индикатор лазера
На рисунке: Информация на дисплее STR-5000EX или STR-5000EXT,
работающего в режиме
На рисунке: Информация на дисплее STR-5000EX или STR-5000EXT,
работающего в режиме
Обнаружение радара Робот
Включение/выключение особого сигнала обнаружения радара
производится долгим нажатием кнопок
При обнаружении радара
светятся все индикаторы и звучит «хриповатый» звуковой сигнал:
1. Первое долгое нажатие включает особый сигнал оповещения о
2. Второе долгое нажатие выключает особый сигнал оповещения о
3. Следующее нажатие возвращает к п.1. и так далее.
Когда особый сигнал оповещения отключен, радар Робот будет
обнаружен как сигнал в диапазоне
12 13
Город
Трасса
радаре
зажигается индикатор
радаре
зажигается индикатор
Робот
Робот
- звучат 5 бипов, на дисплее на короткое время
- звучит 1 бип, на дисплее на короткое время
L
:
, при обнаружении сигнала лазера:
, при обнаружении сигнала лазера:
Робот
К
.
К
.
DIM и CITY
на дисплее короткими вспышками
.
К.
Робот
Яркость индикации дисплея
Переключение уровня яркости дисплея производится коротким
нажатием кнопки
В заводской настройке яркость дисплея максимальная.
1. Первое короткое нажатие включает режим малой яркости, звучит
1 бип, все индикаторы в этом режиме отображаются с малой
яркостью.
2. Второе короткое нажатие включает тёмный режим, звучит 1 бип.
В тёмном режиме работает только звуковое оповещение.
STR-5000EX и STR-5000EXT: На левой стороне дисплея на малом
уровне яркости светится символ Р, индицируя рабочее состояние
радар-детектора.
STR-5000EX и STR-5000EXT: На правой стороне дисплея на малом
уровне яркости светится символ , индицируя рабочее состояние
радар-детектора.
3. При следующем коротком нажатии звучат 2 бипа и дисплей
переходит в режим максимальной яркости.
Автоприглушение и отключение звука
Функция
нажатием кнопки MUTE.
При первом коротком нажатии звучит 1 бип, функция
Автоприглушение
Автоприглущение
При втором коротком нажатии прозвучат 2 бипа, функция
Автоприглушение
При включенной функции
сообщает о работе радара звуковым сигналом установленной
громкости, затем громкость автоматически уменьшается до более
низкого уровня. Это держит вас в курсе ситуации без раздражения от
постоянного громкого оповещения.
Для полного отключения звучащего сигнала тревоги нажмите
кнопку
MUTE (п
.
DIM
включается/выключается коротким
выключается.
включается и т.д.
Автоприглушения
ри следующей тревоге звук снова будет включен).
звука детектор
Page 8
НАСТРОЙКИ
Переключение режима приёма
Детекторы STR-5000EX и STR-5500EX имеют два режима приёма –
ТРАССА
В режиме ТРАССА чувствительность максимальна во всех диапазонах,
детектор сообщает о появлении любой потенциальной опасности.
В городском режиме чувствительность приёма немного снижена для
уменьшения числа ложных срабатываний, звуковой сигнал подаётся
при обнаружении сигнала радара с уровнем не менее 2.
Смена режимов приёма производится коротким нажатием кнопки CITY.
• При первом коротком нажатии включается городской режим
• При втором коротком нажатии детектор переходит в режим
Детекторы STR-5000EXT и STR-5500EX имеют три режима приёма –
ТРАССА, ГОРОД1
• В режиме
• В режиме
• В режиме
14 15
ГОРОД
и
приёма:
• Звучит 1 бип,
• На дисплее STR-5000EX появляется индикатор
• На дисплее STR-5500EX индикатор
приёма Трасса:
• Звучат 2 бипа,
• На дисплее STR-5000EX индикатор
• на дисплее STR-5500EX индикатор
•
сигналах.
радара
с уровнем более 2.
К, Ка
обнаружении радара
обнаружении обычных сигналов в диапазонах
на дисплее присутствует, но звуковое оповещение не выдаётся.
.
ГОРОД2
и
ТРАССА
ГОРОД1
Стрелка
ГОРОД2
,
С
меняется на С.
Н
С
гаснет,
меняется на Н.
С
.
детектор сообщает о всех обнаруженных
звуковой сигнал подаётся при обнаружении
или при обнаружении сигнала в диапазонах Х,
звуковой сигнал выдаётся только при
Стрелка
с уровнем сигнала более 1. При
Х, К, Ка
индикация
Смена режимов приёма производится коротким нажатием кнопки
• При первом коротком нажатии включается режим
• Звучит 1 бип,
• На дисплее STR-5000EX появляется индикатор
• На дисплее STR-5500EX индикатор
• При втором коротком нажатии включается режим
• Звучат 2 бипа,
• На дисплее STR-5000EX светится индикатор
• На дисплее STR-5500EX светится индикатор
• При третьем коротком нажатии детектор переходит в режим
приёма
• Звучат 3 бипа,
• На дисплее STR-5000EX индикатор
• на дисплее STR-5500EX индикатор
ТРАССА
:
меняется на С.
Н
С
гаснет,
меняется на Н.
С
Контроль радарных диапазонов
Коротким нажатием кнопки
Х
диапазонов
всегда.
Заводская настройка:
1. После первого короткого нажатия кнопки
выводится сообщение:
все радарные диапазоны.
2. После второго короткого нажатия звучат 3 бипа и на дисплей
выводится сообщение:
Х отключен.
3. После третьего короткого нажатия звучат 4 бипа и на дисплей
выводится сообщение:
и Ка отключен.
4. После следующего короткого нажатия звучит 1 бип и на дисплей
выводится сообщение:
отключен (это заводская установка).
Примечание: Отключайте диапазоны Х и Ка только в
том случае, если есть уверенность, что в вашем регионе
нет радаров, работающих на этих частотах.
и Ка. Диапазон К и приём сигналов лазера включены
Х
включен, Ка выключен.
PROG
можно отключить контроль
PROG
Х К Ка
К Ка
К
. В этом режиме контроль диапазонов
. В этом режиме контролируются
. В этом режиме контроль диапазона
Х К. В этом режиме приём диапазона Ка
CITY
ГОРОД1
С
ГОРОД2
С
,
.
С
звучат 2 бипа и
:
,
:
.
Х
Page 9
ИНФОРМАЦИЯ
Техническая поддержка
Для получения контактных телефонов и адресов службы технической
помощи обратитесь в торговую организацию, в которой вы
приобрели радар-детектор.
Вы всегда можете позвонить в представительство компании
StreetStorm
почте письмо на адрес
Вы также можете найти полезную для вас информацию на нашем webсайте
www.streetstorm.ru
Компания
усовершенствования своих разработок, поэтому технические
характеристики, комплектация и дизайн могут быть изменены
частично или полностью без предварительного уведомления.
по телефону
StreetStorm
(499)795-77-13
придерживается политики постоянного
или отправив по электронной
.
Примечание
В соответствии со статьей 5 закона Российской Федерации «О
защите прав потребителей» и Постановлением правительства
Российской Федерации N.720 от 16.06.97 компания
оговаривает следующий срок службы изделий, официально поставляемых на российский рынок: 5 лет.
StreetStorm
Возможные неисправности
Детектор является очень надежным автомобильным прибором и если
Вы его установили и эксплуатируете в соответствии с данной
инструкцией, он прослужит Вам долго и без проблем. Если же
проблемы все же возникнут, предлагаем следующие варианты их
решения.
Не светится дисплей, нет звуковых сигналов:
• Проверьте предохранитель в штекере шнура питания и, если
необходимо, замените его.
• Проверьте предохранитель гнезда прикуривателя Вашего
автомобиля. Обратитесь к инструкции по эксплуатации автомобиля.
• Убедитесь что гнездо прикуривателя не засорено.
Прибор выдает ложные срабатывания во время ударов и тряски
автомобиля:
• Убедитесь, что оба конца провода питания имеют надежное
соединение.
• Убедитесь что гнездо прикуривателя не засорено.
• Попробуйте заменить провод питания для того, чтобы убедиться, что
проблема в проводе.
Звуковые сигналы недостаточно громкие
• Проверьте регулировку уровня громкости.
16 17
Page 10
ИНФОРМАЦИЯ
Спецификация
Канал приема радиосигналов
Тип приемника: Супергетеродинный, с двойным
STR-5000EX
STR-5000EXT
STR-5500EX
STR-5500EXT
преобразованием частоты
Тип антенны: Линейно поляризованная, рупорная
Тип детектора: Частотный дискриминатор
Диапазоны частот:
X-диапазон: 10.525 – 10.550 ГГц
K-диапазон: 23.950 - 24.250 ГГц
Ka-диапазон: 33.400 - 36.000 ГГц
Канал приема сигналов лазера
Тип приемника: Приемник импульсных лазерных сигналов
Тип детектора: Цифровой процессор
Оптический сенсор: Фотодиод с выпуклой оптической линзой
Диапазон частот: 800 - 1100нм
Общие
Рабочий диапазон температур: от -20 до +70°C
Требования к питанию: 12~15В постоянный ток,
250 мA (Отрицательное заземление)
* Приведенная спецификация является общей,
спецификация отдельных устройств может отличаться
* Спецификация может быть изменена производителем
без уведомления
* Данное руководство носит исключительно справочный
характер и не может служить основанием для претензий
18 19
Loading...
