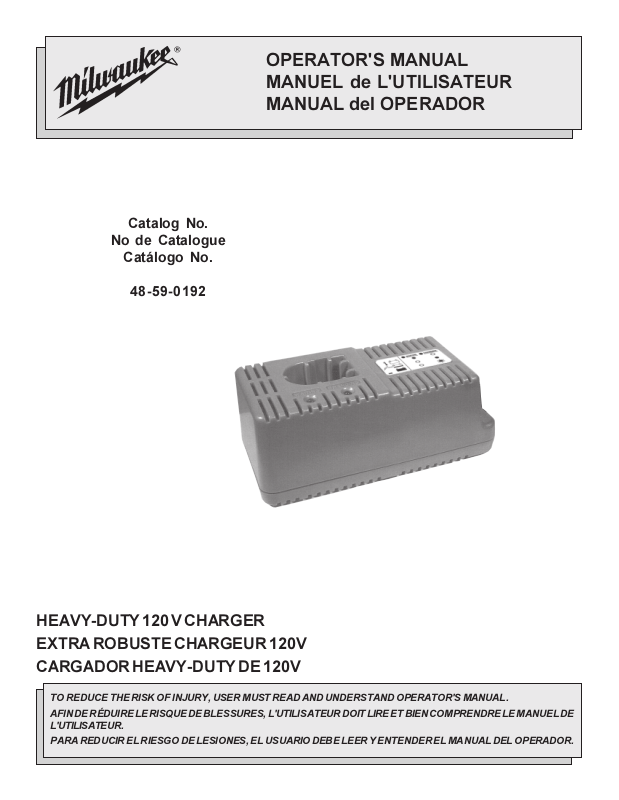

Catalog No.
No de Catalogue
Catálogo No.
48-59-0192
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
HEAVY-DUTY 120 V CHARGER
EXTRA ROBUSTE CHARGEUR 120V
CARGADOR HEAVY-DUTY DE 120V
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE MANUEL DE
L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL OPERADOR.
Page 2
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
This manual contains important safety and operating instructions for battery chargers. Before using the battery charger, read this manual as well as any
labels on the charger, battery pack and tool.
1. CAUTION! To reduce the risk of injury, charge only
MILWAUKEE 7.2, 9.6, and 12 Volt Battery packs in this charger. Other
types of batteries may explode, causing personal injury or damage.
2. AVOID DANGEROUS ENVIRONMENTS. Do not use charger in rain,
snow, damp or wet locations. Do not use battery pack or charger in
the presence of explosive atmospheres (gaseous fumes, dust or
flammable materials) because sparks may be generated when inserting or removing battery pack, possibly causing fire.
3. CHARGE IN A WELL VENTILATED AREA. Do not block charger vents.
Keep them clear to allow proper ventilation. Do not allow smoking or
open flames near a charging battery pack. Vented gases may explode.
4. MAINTAIN CHARGER CORD. When unplugging charger, pull plug
rather than cord to reduce the risk of damage to the electrical plug and
cord. Never carry charger by its cord. Keep cord from heat, oil and
sharp edges. Make sure cord will not be stepped on, tripped over or
subjected to damage or stress. Do not use charger with damaged
cord or plug. Have a damaged cord replaced immediately with identical replacement parts (see Maintenance).
5. DO NOT USE CHARGER OR BATTERY PACK IF it has received a
sharp blow, been dropped or damaged in any way. Do not disassemble. Incorrect reassembly may result in the risk of electric shock,
fire or exposure to battery fluids. If it is damaged, take it to a
MILWAUKEE service facility.
6. CHARGER IS RATED FOR 120 VOLT AC ONLY. Charger must be
plugged into an appropriate receptacle.
7. USE ONLY RECOMMENDED ATTACHMENTS. Use of an attachment
not recommended or sold by the battery charger manufacturer may
result in a risk of fire, electric shock or personal injury.
8. DO NOT USE AN EXTENSION CORD UNLESS IT IS ABSOLUTELY
NECESSARY. Using the wrong, damaged or improperly wired extension cord could result in the risk of fire and electrical shock. If an
extension cord must be used, plug the charger into a properly wired
16 gauge or larger extension cord with pins that are the same number, size and shape as the pins on the charger. Make sure that the
extension cord is in good electrical condition.
9. DO NOT CHARGE BATTERY PACK WHEN TEMPERATURE is below
40°F (5°C) or above 105°F (40°C). Charging while in direct sunlight or
near a heat source will not produce a full charge and may permanently damage the battery pack.
10. DO NOT BURN, MUTILATE OR DISASSEMBLE BATTERY PACK. Th e
battery pack can explode in a fire. Mutilation may expose battery
fluids, causing burns.
11. BATTERY FLUIDS CAUSE SERIOUS CHEMICAL BURNS. Never al-
low contact with skin or eyes. If a damaged battery pack leaks battery fluids, use rubber or neoprene gloves to dispose of it. If skin is
exposed to battery fluids, wash with soap and water and rinse with
vinegar. Remove and dispose of contaminated clothing. If eyes are
affected, immediately flush with water for 15 minutes and seek medical attention.
12. DO NOT SHORT CIRCUIT. A battery pack will short circuit if a metal
object makes a connection between the positive and negative contacts on the battery pack. Do not place a battery pack near anything
that may cause a short circuit, such as coins or keys in your pocket.
A short circuited battery pack may cause fire and personal injury.
13. UNPLUG CHARGER when not in use.
14. TO REDUCE THE RISK OF ELECTRIC SHOCK, always unplug charger
before cleaning or maintenance, turning off controls will not reduce
this risk. Use a Ground Fault Circuit Interrupter (GFCI) to reduce shock
hazards.
15. STORE YOUR BATTERY PACK AND CHARGER in a cool, dry place.
Do not store battery pack where temperatures may exceed 120°F
(50°C) such as in a vehicle or metal building during the summer. Charger
will charge the battery at the most rapid rate when the temperature is
between 41°F (5°C) and 113°F (45°C). When the battery temperature
is outside that range, charging will take longer.
READ AND SAVE ALL INSTRUCTIONS FOR
FUTURE REFERENCE.
FUNCTIONAL DESCRIPTION
1
2
3
1. Vents
2. Battery pack port
3. Electrical contacts
4. Red charging light
5. Amber waiting light
4
5
Page 3
OPERATION
WARNING!
Charge only MILWAUKEE 7.2, 9.6 and 12 V battery packs in this
charger. Other types of batteries may explode causing personal injury and damage.
When to charge the battery pack
Charge your battery pack before you use your tool for the first time and when
your tool no longer performs with the power and torque needed for the job.
Never completely discharge the battery pack.
Standard charging times
Standard charging time is approximately 1/2 hour. Charging time varies
depending on the charge needed and the battery pack capacity. For
example, if the battery pack does not require a full charge, the charging time
will be less than one and one-half hour. For nominal charge times, see chart
below.
7.2
9.6
12
12
12
12
Nominal
Charge
Times
30 min.
30 min.
30 min.
45 min.
50 min.
70 min.
Battery
Pack
48-11-0130
48-11-0080
48-11-0140
48-11-0200
48-11-0250
48-11-0300
Effects of temperature on charging
Battery packs are affected by temperature. Your battery pack will perform
best and have the longest life if it is charged when the air temperature is
between 60°F - 80°F (15°C-27°C). Do not charge in temperatures below
40°F (5°C) or above 105°F (40°C). Under these conditions, the capacity will
be reduced.
Automatic Start
If a hot battery pack is inserted into the charger, charging will begin
automatically once the battery pack cools to the appropriate
temperature.
Maintenance Charge
Nickel-cadmium batteries discharge at a rate of about 1% per day. The
Maintenance Charge feature will keep the battery pack fully charged while
the battery pack is stored in the plugged-in charger. The maintenance
charge mode automatically begins after the battery pack is fully charged.
During maintenance charging, the amber light will be off and the red light will
blink.
Type
1.2 A/h
1.2 A/h
1.2 A/h
1.7 A/h
2.0 A/h
2.5 A/h
Voltage
Charging (Fig. 1)
1. Plug the charger into a 120 volt AC outlet. Place the charger upright,
being careful not to block the vents.
Fig. 1
2. Insert the battery pack into the charger as far as possible.
If the battery pack is too warm, the charger will wait for it to cool
before charging the battery pack. While the charger is waiting for the
battery pack to cool the amber waiting light will glow and the red
charging light will be off.
In rare cases when the battery pack voltage is very low, the charger
will precondition the battery pack (bring the voltage up to an acceptable level) and automatically begin charging the battery. While the
charger is preconditioning the battery pack, the amber waiting light
will glow. When charging begins, the amber waiting light will be off
and the red charging light will glow.
If the battery pack is cool enough and has an acceptable voltage level,
the charger will begin charging the battery pack. While the charger is
charging the battery pack, the amber waiting light will be off and the
red charging light will glow.
3. When charging is finished, the red charging light will blink
indicating that the charger is maintaining the battery pack at full charge.
If you have followed the steps above and the charger does not work as
described:
Check the electrical contacts between the battery pack and charger.
If the contacts are dirty, clean them with a pencil eraser.
Check that the charger is plugged into the outlet.
Some obsolete battery packs will not charge in this charger. If one of
these battery packs is inserted in the charger, the amber waiting light
will remain on and the battery will not be charged. These obsolete
battery packs may still be charged in older chargers.
If the charger still does not work, return the charger and battery pack to a
MILWAUKEE service facility.
Page 4
MAINTENANCE
WARNING!
To reduce the risk of injury, always unplug the charger and
remove the battery pack from the charger or tool before
performing any maintenance. Never disassemble the tool,
battery pack or charger. Contact a MILWAUKEE service
facility for ALL repairs.
Keep your battery pack and charger in good repair by adopting a regular
maintenance program. After six months to one year, depending on use,
return the battery pack and charger to a MILWAUKEE service facility for:
Electrical inspection
Testing to assure proper mechanical and electrical
operation
Maintaining Battery Pack
MILWAUKEE Nickel-Cadmium and Nickel-Metal Hydride battery packs will
operate for many years and/or hundreds of cycles when they are
maintained and used according to these instructions.
A battery pack that is stored for six months without being used will discharge
itself. Batteries discharge at a rate of about 1% per day. Charge the battery
every six months even if it is unused to maximize battery life. Do not tape
the tool's trigger in the ON position and leave the tool unattended as this may
discharge the battery to a point where it will no longer be able to recharge.
Use a MILWAUKEE battery pack only until it no longer performs with the
power and torque needed for your application.
Store your battery pack in a cool, dry place. Do not store it where the
temperature may exceed 120°F (50°C) such as in a vehicle or metal building
during the summer. High temperatures will overheat the battery pack,
reducing battery life. If it is stored for several months, the battery pack will
gradually lose its charge. One to three cycles of charging and discharging
through normal use will restore the capacity of the battery pack. During the
life of the battery pack, the operating time between charges becomes
shorter. If the operating time becomes extremely short after a proper charge,
the usable life of the battery pack has been reached and it should be
replaced.
WARNING!
To reduce the risk of explosion, never burn a battery pack even
if it is damaged, dead or completely discharged.
RBRC Battery Recycling Seals
The RBRC Battery Recycling Seals on your tool battery packs indicate that
MILWAUKEE has arranged for the recycling of that battery pack with the
Rechargeable Battery Recycling Corporation (RBRC). At the end of your
battery packs useful life, return the battery pack to a MILWAUKEE Branch
Office/Service Center or the participating retailer nearest you. For more
information, visit the RBRC web site at www.rbrc.org.
Disposing of Nickel-Cadmium Battery Packs
Nickel-Cadmium battery packs are recyclable. Under various state and local
laws, it may be illegal to dispose of this battery into the municipal waste
stream. Return the battery pack to the nearest MILWAUKEE Branch Office/
Service Center or dispose of your battery pack according to federal, state
and local regulations.
Repairs
For repairs, return the tool, battery pack and charger to the nearest service
center.
Battery Pack Warranty
Battery packs for cordless tools are warranted for one year from the date
of purchase.
WARNING!
To reduce the risk of injury and damage, never immerse your
tool, battery pack or charger in liquid or allow a liquid to flow
inside them.
Cleaning
Clean dust and debris from charger and tool vents. Keep tool handles clean,
dry and free of oil or grease. Use only mild soap and a damp cloth to clean
the tool, battery pack and charger since certain cleaning agents and
solvents are harmful to plastics and other insulated parts. Some of these
include gasoline, turpentine, lacquer thinner, paint thinner, chlorinated
cleaning solvents, ammonia and household detergents containing ammonia.
Never use flammable or combustible solvents around tools.
FIVE YEAR TOOL LIMITED WARRANTY
Every MILWAUKEE tool is tested before leaving the factory and is
warranted to be free from defects in material and workmanship.
MILWAUKEE will repair or replace (at MILWAUKEEs discretion), without
charge, any tool (including battery chargers) which examination proves to
be defective in material or workmanship from five (5) years after the date
of purchase. Return the tool and a copy of the purchase receipt or other
proof of purchase to a MILWAUKEE Factory Service/Sales Support Branch
location or MILWAUKEE Authorized Service Station, freight prepaid and
insured. This warranty does not cover damage from repairs made or
attempted by other than MILWAUKEE authorized personnel, abuse, normal
wear and tear, lack of maintenance, or accidents.
Battery Packs, Flashlights, and Radios are warranted for one (1) year from
the date of purchase.
THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE
EXCLUSIVE. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING LOSS
OF PROFITS.
THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.
This warranty gives you specific legal rights. You may also have other rights
that vary from state to state and province to province. In those states that
do not allow the exclusion of implied warranties or limitation of incidental or
consequential damages, the above limitations or exclusions may not apply
to you. This warranty applies to the United States, Canada, and Mexico only.
Page 5
IMPORTANTES MESURES DE SÉCURITÉ
CONSERVEZ CES INSTRUCTIONS
Ce manuel contient dimportantes instructions relatives au maniement sécuritaire du chargeur. Avant dutiliser ce chargeur, lisez attentivement ce manuel
de même que les étiquettes apposées sur le chargeur, la batterie et loutil.
1. MISE EN GARDE! Pour minimiser les risques de blessures corporelles,
seule la batterie MILWAUKEE de 7,2V, 9,6V et 12V doit être rechargée
avec ce chargeur. Dautres types de batteries pourraient exploser,
occasionnant dommages et blessures corporelles.
2. ÉVITEZ LES ENVIRONNEMENTS À RISQUES. Nutilisez pas le chargeur
sous la pluie, la neige ou dans les endroits humides ou mouillés. Ne
vous servez pas du chargeur ou de la batterie en milieux explosifs
(émanations de gaz, poussière ou substances inflammables), car il
pourrait se produire des étincelles, lors de linsertion de la batterie
dans le chargeur ou lors de son retrait, créant un risque dincendie.
3. RECHARGEZ DANS UN ENDROIT BIEN VENTILÉ. Ne laissez pas les
évents du chargeur se bloquer et assurez-vous quils sont bien
ventilés. Neffectuez pas une recharge de batterie à proximité dune
flamme vive ou fumante, afin déviter lexplosion des décharges de gaz.
4. ENTRETENEZ LE CORDON DU CHARGEUR. Pour débrancher le
chargeur, tirez sur la fiche plutôt que sur le cordon. Ceci minimisera
les risques dendommager la fiche ou le cordon. Ne transportez jamais
le chargeur en le tenant par le cordon. Préservez le cordon de la
chaleur, des surfaces graisseuses et des arêtes tranchantes.
Assurez-vous que lon ne marche ni ne trébuche sur le cordon et quil
ne soit pas étiré ou mal utilisé. Ne vous servez pas du chargeur si le
cordon ou la fiche sont en mauvais état. Faites immédiatement
remplacer le cordon endommagé par une pièce de rechange identique.
Voir Maintenance.
5. NE VOUS SERVEZ PAS DU CHARGEUR OU DE LA BATTERIE si lun
deux a subi une violente secousse ou a été endommagé de quelque
façon. Ne démontez pas ces outils car toute erreur de remontage
pourrait comporter des risques de choc électrique, incendie ou exposition aux liquides de la batterie. En cas de défectuosité, portez les
outils à un centre de service MILWAUKEE accrédité.
6. LE CHARGEUR FONCTIONNE SUR 120 VOLTS C.A. SEULEMENT. Il
doit être branché sur une prise appropriée.
7. NUTILISEZ QUE LES ACCESSOIRES RECOMMANDÉS. Lutilisation
dun accessoire qui nest ni recommandé, ni vendu par le fabricant
peut constituer un risque dincendie, de choc électrique ou de blessure.
8. NUTILISEZ PAS DE RALLONGE À MOINS QUE CE NE SOIT
ABSOLUMENT INDISPENSABLE. Lutilisation dune rallonge inadaptée,
endommagée ou dun câblage de mauvais calibre peut constituer un
LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET
CONSERVEZ LES POUR LES CONSULTER AU BESOIN.
risque dincendie ou de choc électrique. Si vous devez utiliser une
rallonge, branchez le chargeur dans un cordon de rallonge de calibre
16 ou plus, possédant des broches dont la quantité, la taille et la forme
sont équivalentes à celles du chargeur. Assurez-vous que la rallonge
est en bon état.
9. NE RECHARGEZ PAS LA BATTERIE SI LA TEMPÉRATURE est
inférieure à 5°C (40°F) ou supérieure à 40°C (105°F). Effectuer la
recharge en plein soleil ou près d'une source de chaleur ne donnera
pas un bon rendement et risquera d'endommager la batterie.
10. LA BATTERIE NE DOIT PAS ÊTRE INCINÉRÉE, ABÎMÉE OU
DÉMONTÉE. La batterie peut exploser si elle est jetée au feu. Sil sen
échappe du liquide, il y a risque de brûlures graves.
11. LE LIQUIDE DE LA BATTERIE PEUT CAUSER DES BRÛLURES
CHIMIQUES GRAVES. Ne permettez jamais que le liquide de la batterie
ne vienne en contact avec la peau ou les yeux. Si du liquide sécoule
dune batterie, mettez des gants de caoutchouc ou de néoprène pour
disposer du liquide. Si la peau vient en contact avec le liquide, lavezla à leau savonneuse et rincez-la ensuite au vinaigre. Enlevez les
vêtements souillés et disposez-en. Si les yeux sont affectés, arrosezles immédiatement avec de leau en abondance pendant 15 minutes et
demandez laide dun médecin.
12. ATTENTION AUX COURTS-CIRCUITS! Il se produira un court-circuit
si un objet métallique établit le contact entre les bornes positive et
négative de la batterie. Ne placez pas la batterie près dobjets qui
pourraient causer un court-circuit, les pièces de monnaie ou les clés
contenues dans votre poche, par exemple. Si un court-circuit se
produit dans la batterie, il pourra en résulter un risque dincendie ou de
blessures corporelles.
13. DÉBRANCHEZ LE CHARGEUR lorsquil ne sert pas.
14. POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, débranchez
toujours le chargeur avant le nettoyage ou lentretien et ne vous
contentez pas uniquement de placer les commandes sur arrêt. Utilisez
un disjoncteur différentiel pour réduire les risques de choc électrique.
15. RANGEZ LA BATTERIE ET LE CHARGEUR dans un endroit sec et
frais. Ne rangez pas la batterie dans un endroit où la température
pourrait dépasser 50°C (120°F), comme par exemple un véhicule ou
une structure métallique en été. La recharge seffectue plus
rapidement lorsque la température ambiante se situe entre 5°C (41°F)
et 45°C (113°F).
Page 6
DESCRIPTION FONCTIONELLE
1
2
3
1. Évents
2. Entrée de batterie
3. Contacts électriques
4. Voyant-recharge rouge
5. Voyant ambre
4
5
MANIEMENT
AVERTISSEMENT!
Seule la batterie MILWAUKEE de 7,2V, 9,6V et 12V doit être
rechargée avec ce chargeur. Dautres types de batteries
pourraient exploser, occasionnant dommages et blessures
corporelles.
Quand recharger la batterie
Rechargez la batterie avant de vous servir de loutil la première fois, ou
lorsque loutil noffre plus la puissance et le couple nécessaire au travail
àaccomplir. Ne laissez jamais la batterie sépuiser complètement.
Durée normale de recharge
La durée normale de recharge est de 1/2 heure. Cependant, le temps de
recharge peut varier selon la recharge nécessaire. Par exemple, si la
batterie na pas besoin dune recharge complète, la durée de recharge sera
de moins de 1/2 heure. Consultez le tableau ci-dessous pour connaître le
temps nominal de recharge.
Tremps
7,2
9,6
12
12
12
12
nominal de
recharge
30 min.
30 min.
30 min.
45 min.
50 min.
70 min.
Batterie
48-11-0130
48-11-0080
48-11-0140
48-11-0200
48-11-0250
48-11-0300
Effet de la température sur la recharge
Les batteries sont affectées par la température. La vôtre aura un meilleur
rendement et durera plus longtemps si la recharge est effectuée à une
température se situant entre 15°C et 27°C (60°F et 80°F). Ne procédez pas
à une recharge lorsque la température est inférieure à 5°C (40°F) ou
supérieure à 40°C (105°F), car à ces températures, lefficacité de la
recharge sera moindre.
Dispositif de démarrage automatique
Si la batterie que vous insérez dans le chargeur est chaude, la recharge
ne débute automatiquement quau moment où la batterie est suffisamment
refroidie.
Dispositif de maintien de charge
La charge dune batterie au nickel-cadmium sépuise à raison de 1% par jour.
Le dispositif de maintien de charge assurera la recharge constante tant que
la batterie restera insérée dans le chargeur et que celui-ci sera branché.
Le dispositif de maintien de charge entre en fonction automatiquement dès
que la recharge de la batterie est complète. Lorsque le chargeur est en mode
de maintien de charge, le voyant ambre séteint et le voyant rouge clignote.
Genre
1,2 A/h
1,2 A/h
1,2 A/h
1,7 A/h
2,0 A/h
2,5 A/h
Voltage
Recharge
1. Branchez le chargeur sur une prise CA de 120 volts. Placez-le debout,
tel quindiqué en prenant soin de ne pas bloquer les évents.
Fig. 1
2. Insérez la batterie aussi à fond que possible dans le chargeur.
Si la batterie est trop chaude, la recharge ne débutera pas tant quelle
ne sera pas suffisamment refroidie. Durant ce délai, le voyant ambre
sera allumé et le voyant rouge restera éteint.
Dans de rares cas où la charge de la batterie sera très basse, le
chargeur commencera par rétablir le niveau normal de charge avant
de procéder automatiquement à la recharge complète. Durant cette
phase de rétablissement, le voyant ambre sera allumé, alors que
durant la phase de recharge complète, il sera éteint et le voyant rouge
sera allumé.
Lorsque la batterie sera suffisamment refroidie et que le niveau de sa
charge sera acceptable, le chargeur commencera automatiquement
la recharge. Durant cette phase de recharge, le voyant ambre sera
éteint et le voyant rouge sera allumé.
3. Lorsque la recharge sera complétée, le voyant rouge
clignotera pour indiquer que le cycle de maintien de charge est en
action.
Si vous constatez que le chargeur ne fonctionne pas tel quindiqué:
Vérifiez les contacts entre la batterie et le chargeur. Sils sont souillés,
nettoyez-les avec une gomme à effacer.
Vérifiez si le chargeur est bien branché sur une prise.
Certaines batteries de modèles anciens ne pourront pas être
rechargées avec ce chargeur. Si lune delles est insérée dans le
chargeur, le voyant ambre restera allumé et la recharge ne débutera
pas. Il faut recharger ces anciens modèles de batteries dans les
chargeurs appropriés.
Si le chargeur ne fonctionne pas adéquatement, retournez chargeur et
batterie à un centre-service MILWAUKEE.
Page 7
MAINTENANCE
AVERTISSEMENT!
Pour minimiser les risques de blessures corporelles,
débranchez le chargeur et retirez la batterie du chargeur ou
de loutil avant dy effectuer des travaux dentretien. Ne
démontez jamais loutil, la batterie ou le chargeur. Pour toute
réparation, consultez un centre de service MILWAUKEE
accrédité.
Gardez la batterie et le chargeur en bon état en adoptant un programme
dentretien ponctuel. Après une période de six mois à un an, selon lutilisation,
renvoyez la batterie et le chargeur à un centre de service
MILWAUKEE accrédité pour les services suivants:
Inspection électrique
Vérification du fonctionnement électromécanique
Entretien de la batterie
Les batteries MILWAUKEE au nickel-cadmium et au nickel-hydrure
métallique sont conçues pour durer plusieurs années et/ou des milliers de
cycle lorsquelles sont bien entretenues et utilisées selon les instructions
de ce manuel.
Une batterie qui est rangée durant six mois perdra sa charge si elle nest
pas utilisée. Les batteries se déchargent selon un taux denviron 1% par
jour. Rechargez la batterie tous les six mois, même si elle nest pas utilisée,
cela prolongera sa durée. Ne maintenez pas la détente dinterrupteur de
loutil à la position «ON» à laide dun ruban adhésif et ne laissez pas loutil
sans surveillance, car cela pourrait décharger la batterie à un point tel quil
serait impossible de la recharger. Employez une batterie MILWAUKEE aussi
longtemps quelle fournira la puissance requise.
Rangez la batterie dans un endroit frais et sec. Ne la rangez pas dans un
endroit où la température pourrait excéder 50°C (120°F),dans un véhicule
ou une structure dacier, lété par exemple. Les températures élevées
provoquent la surchauffe de la batterie et en réduisent la durée. Si la batterie
est rangée pour une période de plusieurs mois, elle perdra graduellement
sa charge. Cependant, après plusieurs cycles de recharge et de décharge
en période dutilisation normale, elle retrouvera sa charge initiale. Avec le
temps, les intervalles entre les recharges de la batterie deviendront de plus
en plus courts. Lorsque ces intervalles, devenus trop courts, rendront loutil
inutilisable, il faudra remplacer la batterie.
AVERTISSEMENT!
Pour minimiser les risques de blessures ou de dommages
à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur
et ne laissez pas de liquide s'y infiltrer.
Nettoyage
Débarrassez les évents du chargeur et de loutil des débris et de la
poussière. Gardez les poignées de loutil propres, à sec et exemptes dhuile
ou de graisse. Le nettoyage de loutil, du chargeur et de la batterie doit se
faire avec un linge humide et un savon doux. Certains nettoyants tels
lessence, la térébenthine, les diluants à laque ou à peinture, les solvants
chlorés, lammoniaque et les détergents dusage domestique qui en
contiennent pourraient détériorer le plastique et lisolation des pièces. Ne
laissez jamais de solvants inflammables ou combustibles auprès de loutil.
Page 8
AVERTISSEMENT!
Pour minimiser les risques dexplosion ne faites jamais
brûler une batterie, même si elle est avariée, âgée ou
complètement épuisée.
Sceaux de recyclage pour pile RBRC
Les sceaux de recyclage pour piles RBRC sur la pile de votre outil,
indiquent que MILWAUKEE a pris des dispositions avec Rechargeable
Battery Recycling Corporation (RBRC) pour le recyclage de ce bloc de piles.
Lorsque la vie utile de ce bloc de pile est épuisée, retournez-le à une
succursale ou à un centre de service MILWAUKEE, ou au détaillant
participant le plus près de chez vous. Pour obtenir plus dinformations,
visitez le site Web RBRC au www.rbrc.org.
Disposition des Batteries au Nickel-Cadmium
Les batteries au nickel-cadmium sont recyclables. Selon la législation en
vigueur dans certaines provinces et municipalités, il est illégal de jeter la
batterie dans les ordures ménagères. Renvoyez la batterie au centre de
service ou à la succursale MILWAUKEE la plus proche ou jetez la batterie
en vous conformant aux règlements fédéraux, provinciaux et locaux.
Réparations
Pour les réparations, retournez outil, batterie et chargeur à un, retournezle en entier au centre-service le plus près selon la liste appraissant à la
dermière page de ce manuel.
Garantie des batteries
Les batteries pour outils sans cordon sont garanties pour un an à compter
de la date d'achet.
GARANTIE LIMITÉE DE LOUTIL DE CINQ ANS
Tous les outils MILWAUKEE sont testés avant de quitter lusine et sont
garantis exempts de vice de matériau ou de fabrication. MILWAUKEE
réparera ou remplacera (à la discrétion de MILWAUKEE), sans frais, tout
outil (y compris les chargeurs de batterie) dont lexamen démontre le
caractère défectueux du matériau ou de la fabrication dans les cinq (5) ans
suivant la date dachat. Retourner loutil et une copie de la facture ou de toute
autre preuve dachat à une branche Entretien usine/Assistance des ventes
de létablissement MILWAUKEE ou à un centre dentretien agréé par
MILWAUKEE, en port payé et assuré. Cette garantie ne couvre pas les
dommages causés par les réparations ou les tentatives de réparation par
quiconque autre que le personnel agréé par MILWAUKEE, les utilisations
abusives, lusure normale, les carences dentretien ou les accidents.
Les batteries, les lampes de poche et les radios sont garanties pour un (1)
an à partir de la date dachat.
LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES PAR
LES PRÉSENTES SONT EXCLUSIVES. MILWAUKEE NE SAURAIT ÊTRE
RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À
GAGNER.
CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU DADAPTATION À UNE
UTILISATION OU UNE FIN PARTICULIÈRE.
Cette garantie vous donne des droits particuliers. Vous pouvez aussi
bénéficier dautres droits variant dun état à un autre et dune province à une
autre. Dans les états qui nautorisent pas les exclusions de garantie tacite
ou la limitation des dommages accessoires ou indirects, les limitations ou
exclusions ci-dessus peuvent ne pas sappliquer. Cette garantie sapplique
aux États-Unis, au Canada et au Mexique uniquement.
MEDIDAS DE SEGURIDAD IMPORTANTES
GUARDE ESTAS INSTRUCCIONES
Este manual contiene información importante de seguridad y operación sobre los cargadores. Antes de usar el cargador, lea este manual al igual que
todas las placas o etiquetas que haya en el cargador, batería y la herramienta.
1. ADVERTENCIA! Para reducir el riesgo de una lesión, cargue solo
baterías MILWAUKEE de 7,2V, 9,6V y 12V en este cargador.
Cualquier otro tipo de batería puede explotar, causando lesiones
personales y daños.
2. EVITE AMBIENTES PELIGROSOS. No use el cargador cuando llueva, nieve o hay condiciones de alta humedad. Tampoco use la batería
ni el cargador en presencia de una atmósfera explosiva (gases,
polvos o materiales inflamables), ya que se puede generar una chispa
cuando se inserta o se retira una batería, y se podría crear un fuego.
3. CARGUE SOLO EN AREAS BIEN VENTILADAS. No obstruya las
ventilas del cargador. Manténgalas limpias para permitir una ventilación adecuada. No permita que se fume o haya flamas cerca de la
batería ya que los gases pueden explotar.
4. CUIDE EL CABLE DEL CARGADOR. Cuando desconecte el cargador, jale de la clavija y no del cable, con el objeto de reducir el daño al
cable. Nunca tome el cargador del cable. Mantenga este lejos del calor,
aceite y de orillas afiladas. Asegúrese que no pisen el cable ni que lo
maltraten o lo hagan objeto de daños o tensión. No use un cargador
que tenga el cable o la clavija dañado. Haga cambiar de inmediato un
cable que esté dañado, por uno idéntico (vea Mantenimiento).
5. NO USE EL CARGADOR NI LA BATERIA si han recibido un golpe
severo o se han caido o dañado. No lo desarme. Un rearmado incorrecto puede crear el riesgo de una descarga eléctrica, fuego o
quedar expuesto a los líquidos de la batería. Si está dañada, llévela a
un centro de servicio MILWAUKEE.
6. EL CARGADOR ESTA ESPECIFICADO PARA 120 VOLTS, CORRIEN-
TE ALTERNA (CA) SOLAMENTE y deberá conectarse a un toma
corriente adecuado.
7. USE UNICAMENTE LOS ACCESORIOS RECOMENDADOS. El uso
de un accesorio no recomendado ni vendido por el fabricante del
cargador de batería puede representar un riesgo de incendio, de
descarga eléctrica o de seguridad personal.
8. NO USE UN CABLE DE EXTENSION A MENOS QUE SEA
ABSOLUTAMENTE NECESARIO. El uso de un cable de extensión
equivocado, dañado o incorrectamente cableado puede representar
un riesgo de incendio o de descarga eléctrica. Si es necesario utilizar
un cable de extensión, conecte el cargador a uno de calibre 16 o
mayor, debidamente cableado y cuyos conductores sean iguales en
número, tamaño y forma a los conductores en el cargador. Asegúrese
de que el cable de extensión se halle en buenas condiciones eléctricas.
9. NO CARGUE LA BATERIA CUANDO LA TEMPERATURA esté abajo
de 5°C (40°F). Si se carga con la luz solar dando en directo, o cerca
de una fuente de calor, no producirá una carga completa y puede
dañar permanentemente a la batería.
10. NO QUEME, MUTILE O DESARME LA BATERIA. La batería puede
explotar en contacto con el fuego. Si se le mutila, los fluidos pueden
quedar expuestos, causando quemaduras.
11. LOS FLUIDOS DE LAS BATERIAS CAUSAN SERIAS QUEMADU-
RAS. Nunca permita que estén en contacto con los ojos o la piel. Si se
salen los fluidos de una batería dañada, use guantes de hule o de
neopreno para desecharla. Si la piel queda expuesta a los fluidos de
la batería, lávese con jabón y agua y tállese con vinagre. Quítese y
deshágase de la ropa contaminada. Si los ojos se ven afectados, de
inmediato láveselos con agua corriente durante 15 minutos y luego
busque atención médica.
12. NO HAGA CORTO CIRCUITO. Una batería entrará en corto circuito si
un objeto de metal hace contacto entre los contactos negativo y
positivo de la batería. No coloque una batería cerca de algo que pueda
crear un corto circuito, como pueden ser monedas o llaves en la
bolsa. Una batería en corto puede generar fuego o lesiones personales.
13. DESCONECTE EL CARGADOR luego de una carga.
14. PARA DISMINUIR EL RIESGO DE SUFRIR UNA DESCARGA
ELECTRICA, desconecte siempre el cargador antes de limpiarlo o
darle mantenimiento. La desactivación de la unidad por medio de los
mandos no disminuye este riesgo. Utilice un interruptor de circuito
accionado por corriente de pérdida a tierra (GFCI) para disminuir el
peligro de sufrir una descarga eléctrica.
15. GUARDE SU BATERIA Y EL CARGADOR en un sitio fresco y seco.
No guarde su batería en sitios donde la temperatura pueda exceder
50°C (120°F) como puede ser dentro de un vehículo o un edificio de
metal durante el verano. El cargador percibirá la temperatura de la
batería y cargará la batería de una manera más rápida cuando la temperatura esté dentro de 5°C (41°F) y 45°C (113°F). Cuando la temperatura de la batería esté fuera de esa gama, la batería se cargará a una
índice más despacia para que se impida que la batería se dañe.
LEA Y GUARDE TODAS LAS INSTRUCCIONES
PARA FUTURAS REFERNECIAS.
DESCRIPCIÓN FUNCIONAL
1
2
3
1. Ventilas
2. Puerto para la batería
3. Contactos eléctricos
4. Luz roja indicadora de carga
5. Luz ámbar indicadora de espera
4
5
Page 9
OPERACIÓN
¡ADVERTENCIA!
Cargue solamente las baterías de 7,2V, 9,6V y 12V en este
cargador. Otros tipos de baterías pueden explota y causar
heridas personales y daños.
Cuándo se debe cargar el paquete de baterías
Cargue su paquete de batería antes de usar su herramienta por primera vez
y cuando la herramienta no funciona con el poder y torsión necesarios para
el trabajo. Nunca descargue el paquete de baterías completamente.
Tiempos de carga estándares
El tiempo de carga estándar es de aproximadamente treinta minutos. Se
varía el tiempo de carga dependiendo de la carga necesaria y la capacidad
del paquete de baterías. Por ejemplo, si el paquete de batería no requiere
una carga completa, el tiempo de carga será menos de una hora y media.
Véase la tabla abajo para los tiempos de carga nominales.
7,2
9,6
12
12
12
12
Tiempos
de carga
nominales
30 min.
30 min.
30 min.
45 min.
50 min.
70 min.
Paquete de
baterías
48-11-0130
48-11-0080
48-11-0140
48-11-0200
48-11-0250
48-11-0300
Efectos de la temperatura sobre la carga
Los paquetes de baterías son afectados por la temperatura. Su paquete
de baterías funcionará mejor y tendrá la máxima vida útil si está cargado
cuando la temperatura del aire está entre los 15°C hasta los 27°C (60°F hasta
los 80°F). No lo cargue bajo temperaturas más bajos que los 5°C (40°F) o
más altos que los 40°C (105°F). Bajo estas condiciones, se bajará la
capacidad.
Arranque automático
Si se introduce un paquete de baterías caliente en el cargador, se
comenzará el arranque automáticamente una vez que el paquete de
baterías se enfríe a la temperatura apropiada.
Carga de mantenimiento
Las baterías de níquel-cadmio se descargan a un índice de casi el 1% por
día. La característica de la Carga de meantenimiento mantendrá el paquete
de baterías completamente cargado mientras se almacena el paquete de
baterías en el cargador enchufado. El modo de carga de mantenimiento
comienza automáticamente después de que el paquete de baterías esté
completamente cargado. Durante la carga de mantenimiento, se apagará
la luz del color del ámbar y se destellará la luz roja.
Tipo
1,2 A/h
1,2 A/h
1,2 A/h
1,7 A/h
2,0 A/h
2,5 A/h
Volts
Carga
1. Enchufe el cargador en una toma eléctrica de CA de 120V. Coloque el
cargador en una posición vertical como se muestra. Tenga cuidado
de no bloquear los orificios de ventilación.
Fig. 1
2. Introduzca el paquete de baterías en el cargador hasta el límite de su
recorrido.
Si el paquete de baterías está demasiado caliente, el cargador esperará
hasta que se enfríe antes de cargar el paquete de baterías. Mientras
el cargador está esperando para que el paquete de baterías se enfríe,
se encenderá la luz del color del ámbar de espaera y se apagará la
luz roja de la carga.
En pocos casos, cuando el voltaje del paquete de baterías es muy
bajo, el cargador precondicionará el paquete de baterías (aumentara
el voltaje a un nivel aceptable) y automáticamente comenzará a cargar
la batería. Mientras el cargador está precondicionando el paquete
de baterías, se encenderá la luz del color del ámbar de espera. Cuando
comienza la carga, se apagará la luz del color del ámbar de espera y
se encenderá la luz roja de la carga.
Si el paquete de baterías está bastante frío y tienen un nivel de voltaje
aceptable, el cargador comenzara a cargar el paquete de baterías.
Mientras el cargador está cargando el paquete de baterías, se apagará
la luz del color del ámbar de espera y se encenderá la luz roja de la
carga.
3. Cuando se ha terminado la carga, se destellará la luz roja de la carga
para indicar que el cargador está manteniedo el paquete de batería a
una carga completa.
Si usted ha seguido los pasos arriba indicados y el cargador no funciona
como se describe:
Compruebe los contactos eléctricos entre el paquete de baterías y el
cargador. Si los contactos están sucios, límpielos con la goma de un
lápiz.
Verifique que el cargador esta enchufado en la toma electrica.
No se cargarán algunos paquetes de baterías obsoletos eneste
cargado. Si se introduce uno de estos paquetes de baterías en el
cargador, la luz del color del ámbar de espera se mantendra encendida
y no se cargará la bateria. Todavia se puede cargar estos paquetes
de baterias obsoletos en otros cargadoresmas viegos.
Si el cargador tovia no funciona, devuelva el cargador y el paquete de
baterías a un centro de servicio de MILWAUKEE.
Page 10
MANTENIMIENTO
¡ADVERTENCIA!
Para reducir el riesgo de una lesión, desconecte siempre la
herramienta antes de darle cualquier mantenimiento. Nunca
desarme la herramienta ni trate de hacer modificaciones en
el sistema eléctrico de la misma. Acuda siempre a un Centro
de Servicio MILWAUKEE para TODAS las reparaciones.
Adopte un programa regular de mantenimiento y mantenga sus baterías y
cargador en buenas condiciones. Despues de 6 meses a un año,
dependiendo del uso dado, envíe su batería y cargador, al Centro de Servicio
MILWAUKEE mas cercano para que le hagan:
Inspección eléctrica (batería, cargador, motor)
Probarla para asegurar una adecuada operación
mecánicay eléctrica
Mantenimiento de las baterías
Las baterías MILWAUKEE de níquel-cadmio y de níquel-hidruro metálico,
funcionarán por muchos años y/o cientos de ciclos si se utilizan y se
mantienen de acuerdo con estas instrucciones.
Una batería que está guardada, sin usarse, por seis meses , se descargará.
Las baterías se descargan a razón de 1% por día. Con el objeto de maximizar
la vida de la batería, cárguela batería cada seis meses aun si no la usa. No
deje la herramienta desatendida con el interruptor en la posición ON
(encendido) y cubierto con una cinta, ya que esto podría descargar la
batería hasta tal punto que nunca más se podrá recargar. Use una bateria
MILWAUKEE hasta que ya no trabaje con la potencia y el torque necesario
para la aplicación requerida.
Almacene su batería en un sitio seco y fresco. No lo almcene donde las
temperaturas puedan exceder 50°C (120°F), como puede ser dentro de un
vehículo o un edificio metálico durante el verano. Las altas temperaturas
sobrecalentarán la batería, reduciendo la vida de la misma. Si se le guarda
por varios meses, la batería perderá su carga en forma gradual. Se llevará
entre uno y tres ciclos de carga y descarga con un uso normal, para que
se restablezca la capacidad total de la batería. Durante la vida de la batería,
el tiempo operativo de la misma se va reduciendo. Si este tiempo operativo
se vuelve demasiado corto luego de una carga adecuada, significa que la
vida útil de la batería ha sido concluída y deberá cambiarse por una nueva.
¡ADVERTENCIA!
Para reducir el riesgo de una lesión, descarga eléctrica o daño
a la herramienta, batería o cargador, nunca los sumerja en
líquidos ni permita que estos fluyan dentro de los mismos.
Limpieza
Limpie el polvo y suciedad de las ventilas del cargador y la herramienta.
Mantenga los mangos y empuñaduras limpios, secos y libres de aceite o
grasa. Use solo jabón neutro y un trapo húmedo para limpiar la herramienta,
batería y el cargador, ya que algunos substancias y solventes limpiadores
son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen:
gasolina, turpentina,thíner, lacas, thíner para pinturas, solventes para
limpieza con cloro, amoníaco y detergentes caseros que tengan amonia.
Nunca usa solventes inflamables o combustibles cerca de una herramienta.
¡ADVERTENCIA!
Para reducir el riesgo de una explosión, no queme nunca una
batería, aun si está dañada, muerta o completamente
descargada.
Sellos de Reciclaje de Baterías RBRC
Los Sellos de Reciclaje de Baterías RBRC en las baterías de su
herramienta indican que MILWAUKEE ha hecho los arreglos pertinentes
para reciclar dichas baterías con la Rechargeable Battery Recycling
Corporation (Corporación de Reciclaje de Baterías Recargables, o RBRC
por sus siglas en inglés). Al final de la vida útil de las baterías, devuelva éstas
a la Oficina Principal/Centro de Servicio de MILWAUKEE o el distribuidor
autorizado más cercano a usted. Si desea mayor información, visite el sitio
web de RBCR en www.rbrc.org.
Cómo desechar las baterías de níquel-cadmio
Las baterías de níquel-cadmio son reciclables. Es posible que bajo las leyes
estatales y locales sea ilegal descartar este tipo de baterías en los flujos
municipales de desechos. Regrese las baterías al centro regional o centro
de servicio de MILWAUKEE más cercano a usted o, deséchelas de acuerdo
con los reglamentos federales, estatales y locales.
Reparaciones
Si su herramienta, batería o cargador están dañados, envíela al centro de
servicio más cercano de los listados en la cubierta posterior de este manual
del operario.
Garantía de la batería
Las baterías para herramientas están garantizadas por un año a partir de
la fecha de compra.
GARANTÍA LIMITADA DE CINCO AÑOS
Todas las herramientas MILWAUKEE se prueban antes de abandonar la
fábrica y se garantiza que no presentan defectos ni en el material ni de mano
de obra. En el plazo de cinco (5) años a partir de la fecha de compra
MILWAUKEE reparará o reemplazará (a discreción de MILWAUKEE), sin
cargo alguno, cualquier herramienta (cargadores de baterías inclusive)
cuyo examen determine que presenta defectos de material o de mano de
obra. Devuelva la herramienta, con gastos de envío prepagados y
asegurada, y una copia de la factura de compra, u otro tipo de comprobante
de compra, a una sucursal de reparaciones/ventas de la fábrica
MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE.
Esta garantía no cubre los daños ocasionados por reparaciones o intentos
de reparación por parte de personal no autorizado por MILWAUKEE, abuso,
desgaste y deterioro normal, falta de mantenimiento o accidentes.
Las baterías, linternas y radios tienen una garantía de un (1) año a partir
de la fecha de compra.
LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL
PRESENTE DOCUMENTO SON EXCLUSIVOS. MILWAUKEE NO SERÁ EN
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES O
CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.
ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODA OTRA GARANTÍA,
O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.
Esta garantía le proporciona derechos legales específicos. Es posible que
usted tenga otros derechos que varían de estado a estado y de provincia
a provincia. En aquellos estados que no permiten la exclusión de garantías
implícitas o la limitación de daños incidentales o consecuentes, las
limitaciones anteriores pueden que no apliquen. Esta garantía es válida
solamente en los Estados Unidos, Canadá y México.
Page 11
UNITED STATES
CANADA
MILWAUKEE Service
MILWAUKEE prides itself in producing a
premium quality product that is
N
OTHING B UT H EAVY D UTY
Your satisfaction with our products is
very important to us!
If you encounter any problems with the
operation of this tool, or you would like to
locate the factory Service/Sales Support Branch
or authorized service station nearest you,
please call...
®
.
1-800-SAWDUST
(1.800.729.3878)
NATIONWIDE TOLL FREE
Monday-Friday 8:00 AM - 4:30 PM Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center
Search' icon found in the 'Parts & Service' section.
Service MILWAUKEE
MILWAUKEE est fier de proposer un produit de
première qualité NOTHING BUT HEAVY D UTY®. Votre
satisfaction est ce qui compte le plus!
En cas de problèmes dutilisation de loutil ou
pour localiser le centre de service/ventes ou le
centre dentretien le plus proche, appelez le...
416.439.4181
fax: 416.439.6210
Milwaukee Electric Tool (Canada) Ltd
755 Progress Avenue
Scarborough, Ontario M1H 2W7
Notre réseau national de distributeurs agréés se tient à
votre disposition pour fournir laide technique,
loutillage et les accessoires nécessaires. Composez
le 416.439.4181 pour obtenir les noms et adresses
des revendeurs les plus proches ou bien consultez la
section «Où acheter» sur notre site web à ladresse
www.milwaukeetool.com
Additionally, we have a nationwide network of
authorized Distributors ready to assist you with your
tool and accessory needs. Check your Yellow Pages
phone directory under Tools-Electric for the names
& addresses of those nearest you or see the
'Where To Buy' section of our website.
Corporate After Sales Service - Technical Support
Brookfield, Wisconsin USA
Technical Questions Service/Repair Questions Warranty
1-800-SAWDUST
(1.800.729.3878)
fax:1.800.638.9582
email: metproductsupport@milwaukeetool.com
Monday-Friday 8:00 AM - 4:30 PM Central Time
MEXICO
Servicios de MILWAUKEE
Milwaukee Electric Tool
Blvd. Abraham Lincoln no. 13
Colonia Los Reyes Zona Industrial
Tlalnepantla, Edo. México C.P. 54073
Tel. 55 5565-1414 Fax: 55 5565-6874
Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle con
su herramienta y sus accesorios. Por favor, llame
al 55 5565-1414 para obtener los nombres y
direcciones de los más cercanos a usted, o consulte
la sección Where to buy (Dónde comprar) de
nuestro sitio web en
www.milwaukeetool.com
MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road Brookfield, Wisconsin, U.S.A. 53005
58-14-0192d6 11/04 Printed in USA
Loading...
