strapex STB 65 Operating Instructions Manual [en, fr, it, de]

11.08

Akku-Handgerät zum Umreifen mit Kunststoffband
Battery-hand tool for plastic strapping
Appareil sur accu pour cerclage par bande plastique
Apparecchio da batteria per reggiare con reggetta di plastica

Ab Serie-Nr. 3/83923
From serie no 3/83923
A partir du no de série 3/83923
A partire dal no di serie 3/83923

STB 65

BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
MODE D‘EMPLOI
ISTRUZIONI PER L‘USO

DEUTSCH 3
ENGLISCH 14
FRANÇAIS 25
ITALIANO 36

Vor dem Gebrauch des
Gerätes die Betriebs­anleitung aufmerksam
lesen.

Before using the tool,
read the operating
instructions carefully.

Avant l’utilisation de
l’appareil, consultez
soigneusement le
mode d’emploi.

Prima d’utilizzare
l’apparecchio, leggere
attentamante le istruzi­oni per l’uso.

2

11.08

Strapex STB 65

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass

das Gerät STB 65, auf welches sich diese Erklä­ rung bezieht, mit den geltenden Bestimmungen der
Richtlinie des Rates vom 22. Juni 1998 (98/37/EG)
„Maschinen-Richtlinie“ und deren Änderungen über­ einstimmt.

Im weiteren gilt die Übereinstimmung mit den gel­ tenden Bestimmungen der Richtlinie des Rates
vom 19. Februar 1973 (73/23/EG) „Niederspan­ nungs-Richtlinie“ und vom 3. Mai 1989 (89/336/EG)
„EMV-Richtlinie.

Berücksichtigte Normen:
EN ISO 12100-1, EN ISO 12100-2, EN 349,
EN 1050, EN 61000-6-1, EN 61000-6-3

CH-8953 Dietikon, 11.10.2005
Sales Manager General Manager Products

Packaging Technology: Packaging Technology:

R. Kieffer M. Binder

Schweiz

Strapex GmbH
Rigackerstrasse 18
CH–5610 Wohlen
Tel. [phone]
Fax [phone]

Belgien

Strapex SPRL
Avenue Léon Champagne 3
B–1480 Saintes
Tel. [phone]
Fax [phone]

Dänemark

Strapex ApS
Literbuen 9
DK–2740 Skovlunde
Tel. [phone]
Fax [phone]

Deutschland

Strapex GmbH
Postfach 1103
Maybachstrasse 1
D–71088 Holzgerlingen
Tel. [phone]
Fax [phone]

Frankreich

Strapex S.A.S.
31, Rue J.-J. Rousseau
F–94204 Ivry-sur-Seine
Tel. [phone]
Fax [phone]

Grossbritannien

Strapex U.K.
Unit 50, Empire Industrial Park
Empire Close
GB–Aldridge, Walsall WS9 8UQ
Tel. [phone]
Fax [phone]

Italien

Strapex S.r.l.
Via Murri 24/26
IT-20013 Magenta (Milano)
Tel. [phone]
Fax [phone]

Niederlande

Strapex Nederland B.V.
Sterrebaan 10
NL–3542 DK Utrecht
Tel. [phone]
Fax [phone]

Österreich

Strapex Austria GmbH
Gewerbeparkstrasse 45
A–3500 Krems
Tel. [phone]
Fax [phone]

Portugal

Strapex Embalagem, Lda.
Estrada da Outurela, 121
P–2794-051 Carnaxide
Tel. [phone]
Fax [phone]

Indien

Strapex India Limited
506, Center Point, J.B. Nagar
Andheri-Kurla Road, Andheri (E)
Mumbai - 400 059
Tel. [phone]
Fax [phone]

USA

Acme
An ITW Company
501 W. Lake Street, Suite 105
Elmhurst, IL 60126
Tel. [phone]
Fax [phone]

Alle anderen Länder

Strapex Partners
c/o ORGAPACK GmbH
Packaging Technology
Silbernstrasse 14, Postfach 396
CH–8953 Dietikon (Schweiz)
Tel. [phone]
Fax [phone]

Internet: www.strapex.com

3

11.08

Strapex STB 65

1 TECHNISCHE DATEN

INHALTSVERZEICHNIS

Seite

1 Technische Daten 3
2 Allgemeines 4

2.1 Hinweise zum Umweltschutz 4

3 Sicherheitsvorschriften 5

3.1 Sicherheitsvorschriften für Ladegerät und Akku 5

4 Beschreibung 6

4.1 Aufbau 6

4.2 Bedienpanel 6

4.3 Funktionsprinzip 6

4.4 Ladegerät 7

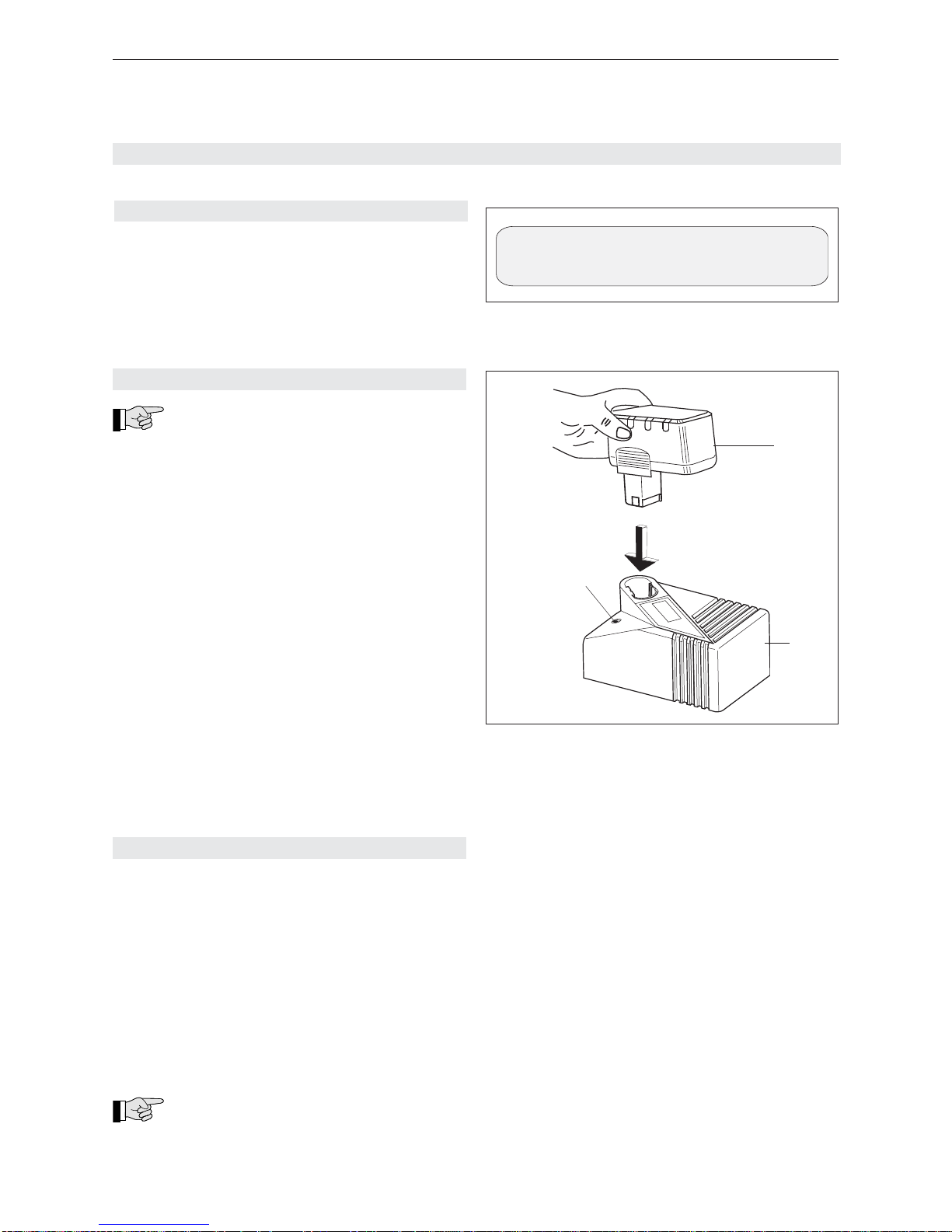

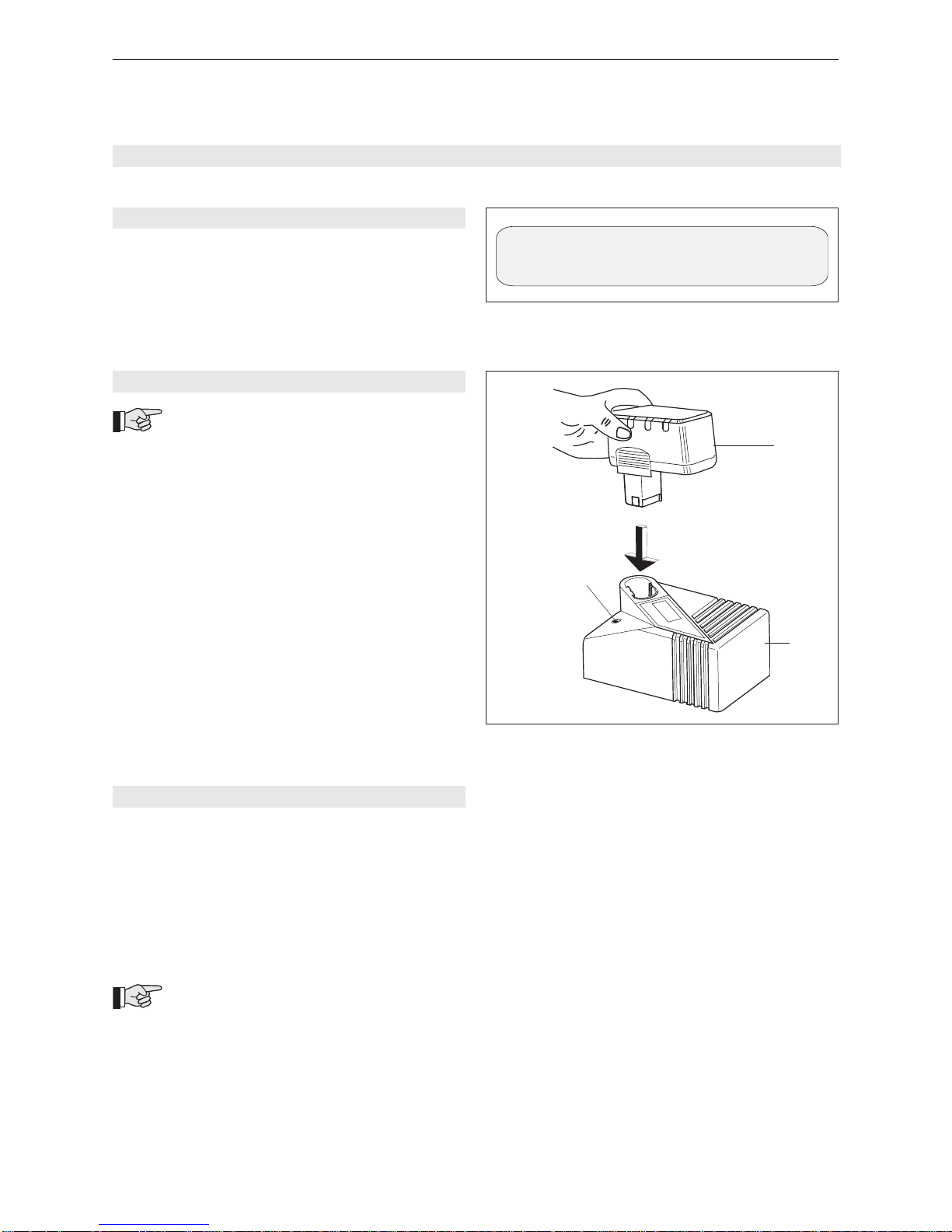

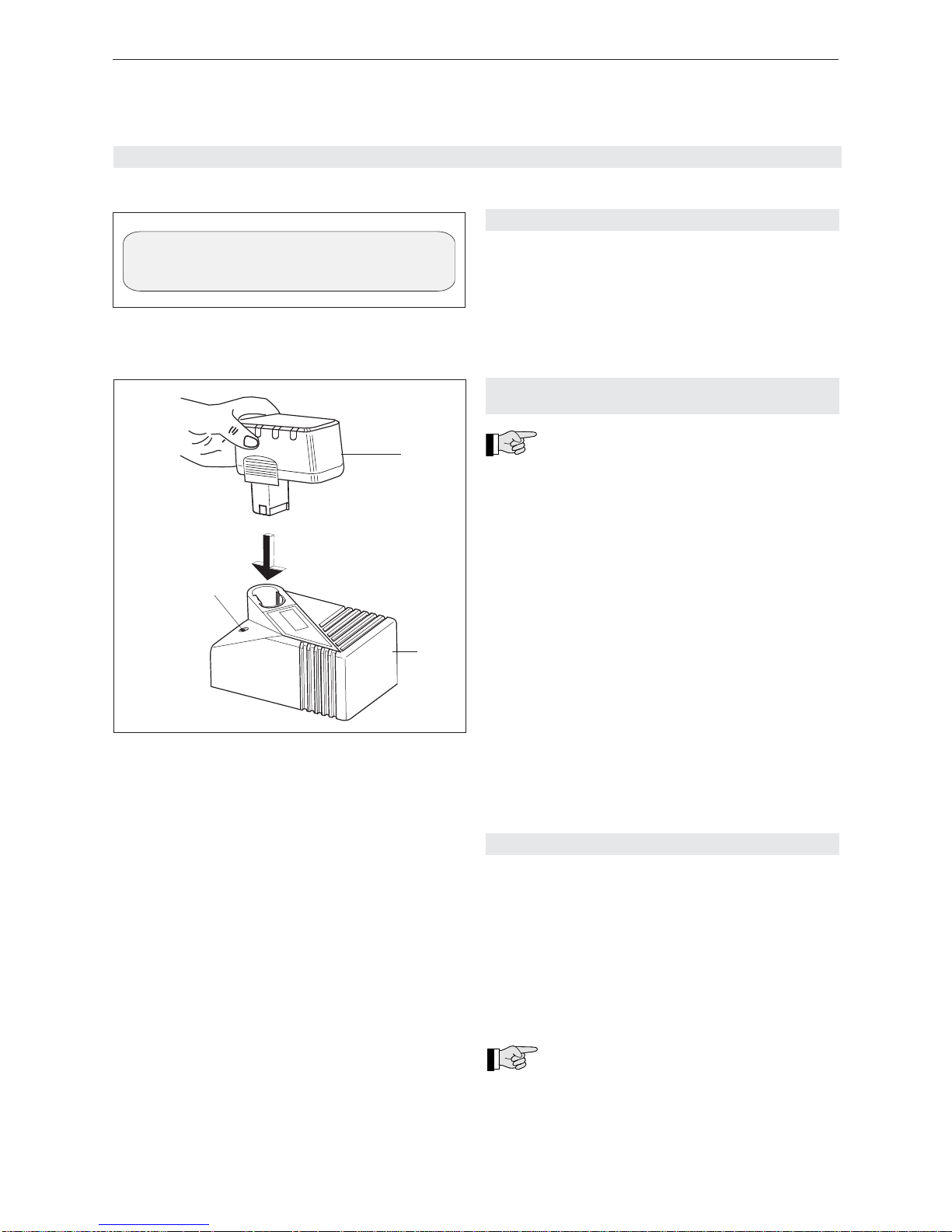

5. Inbetriebnahme 8

5.1 Akku-Ladegerät 8

5.2 Erstmaliges Aufl aden des Akkus 8

5.3 Akku aufl aden 8
6 Bedienung 9

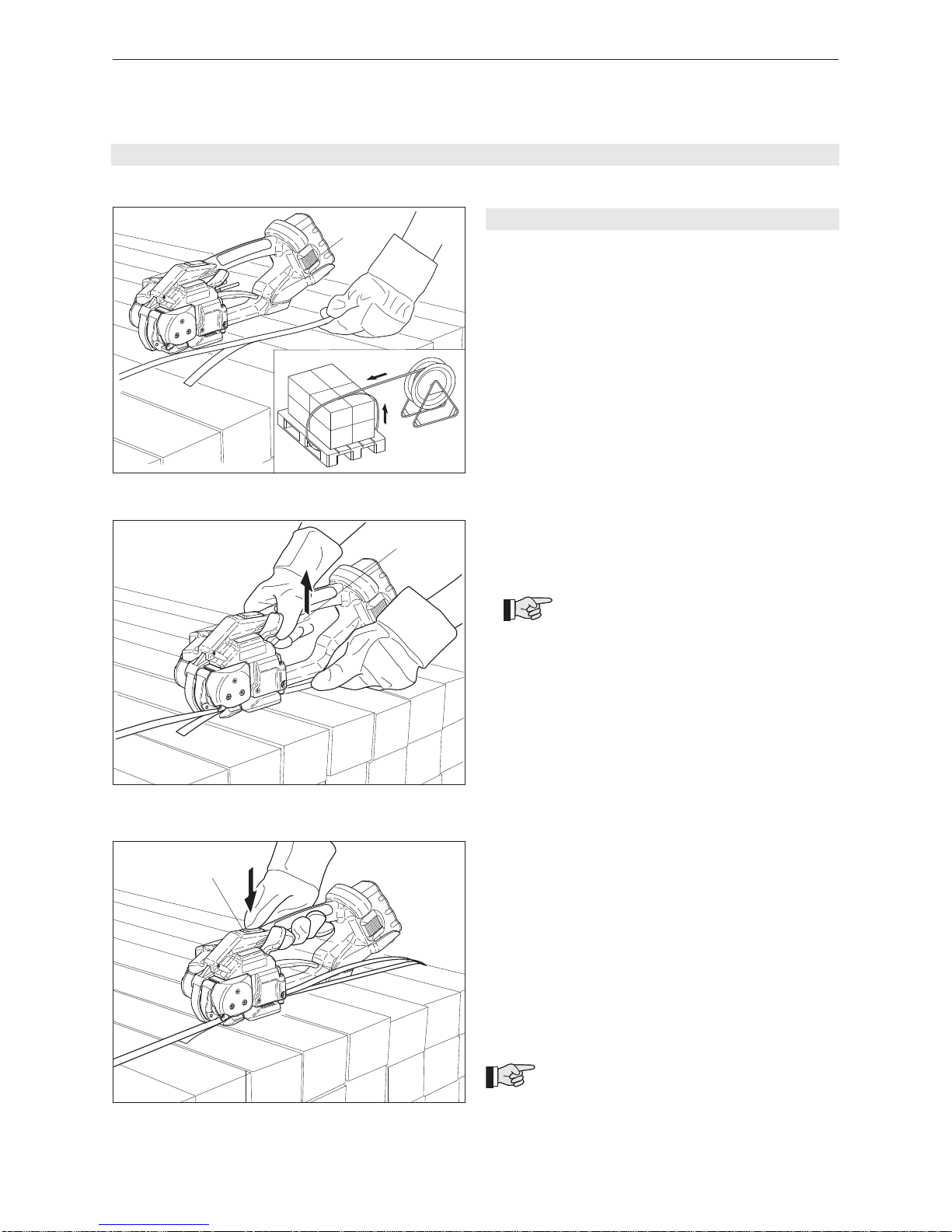

6.1 Bedienung des Gerätes 9

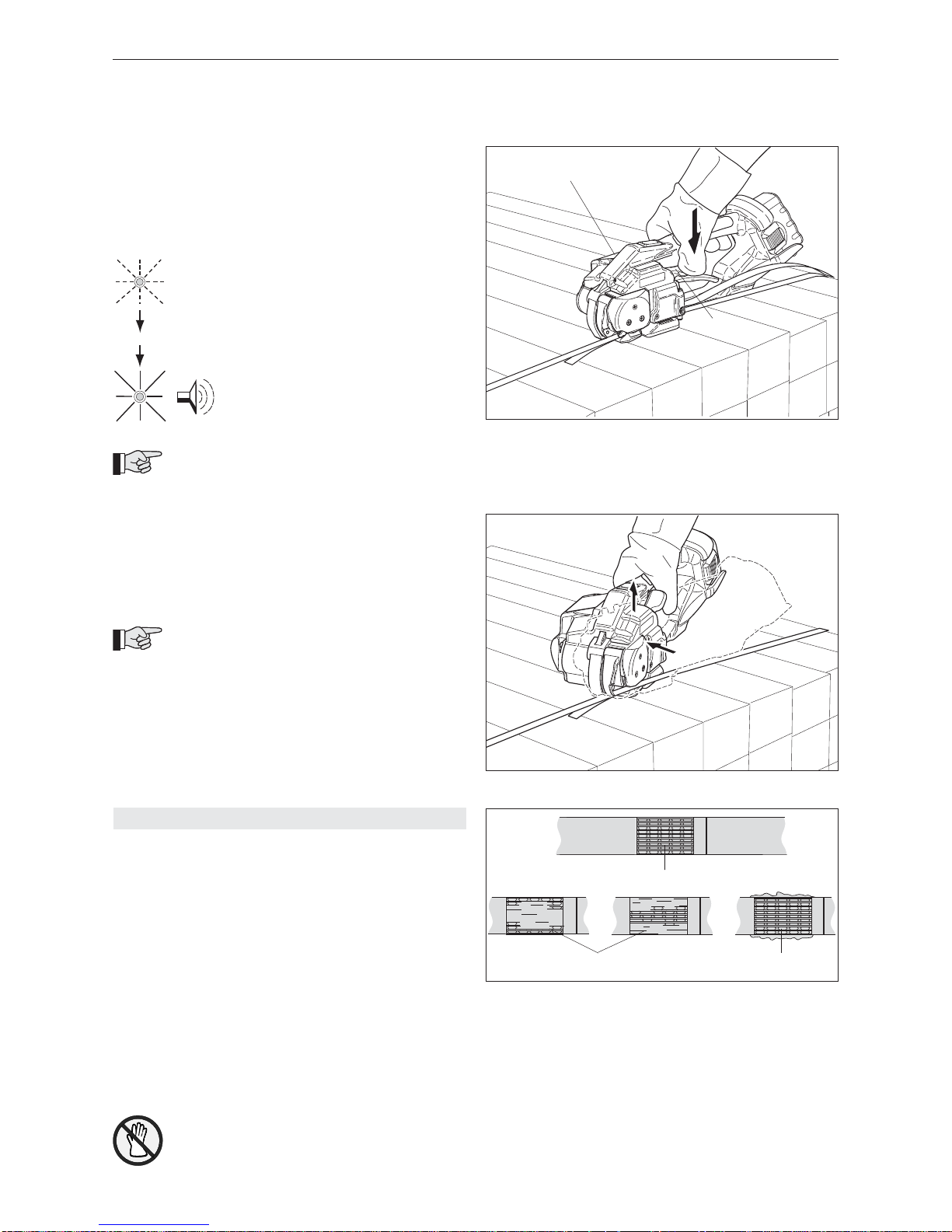

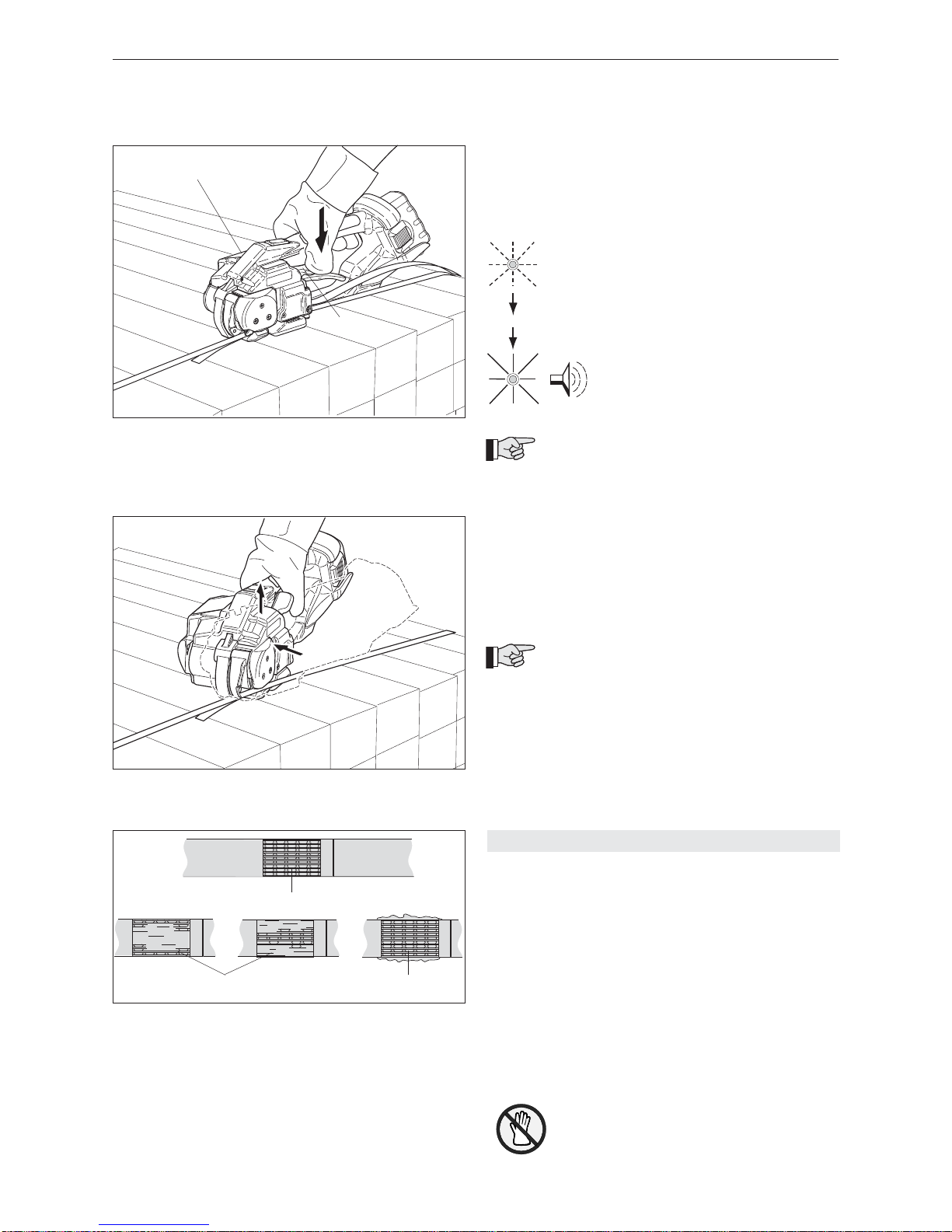

6.2 Verschlusskontrolle 10

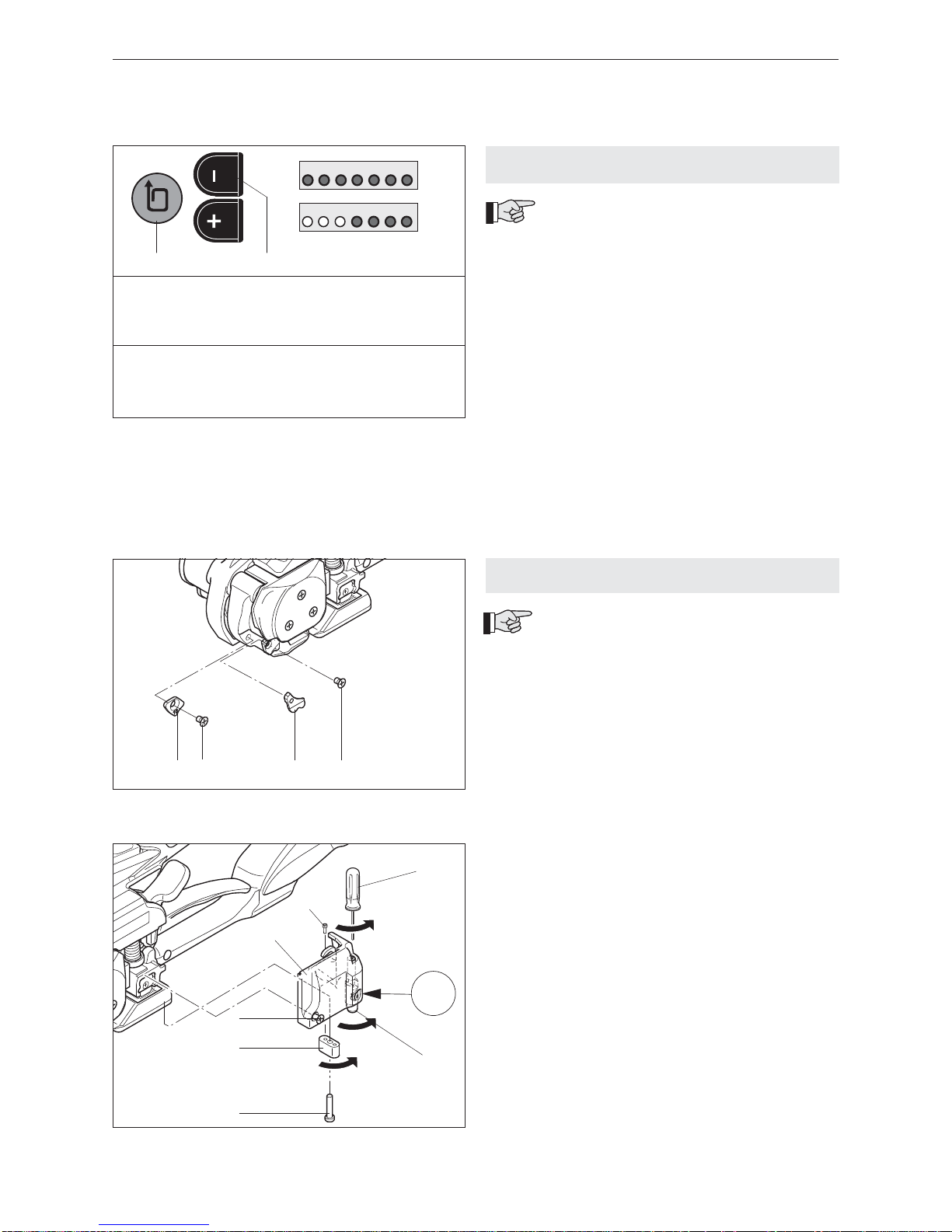

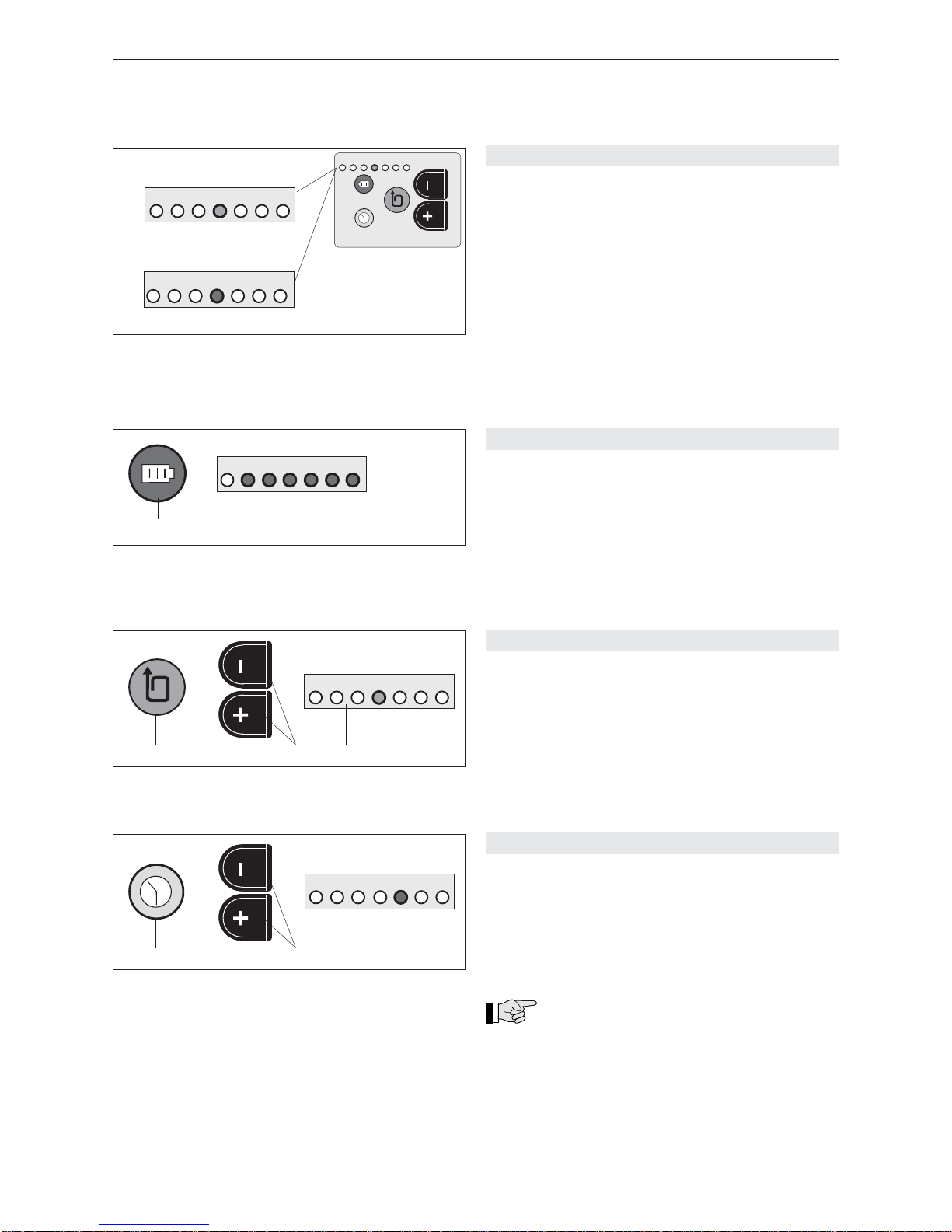

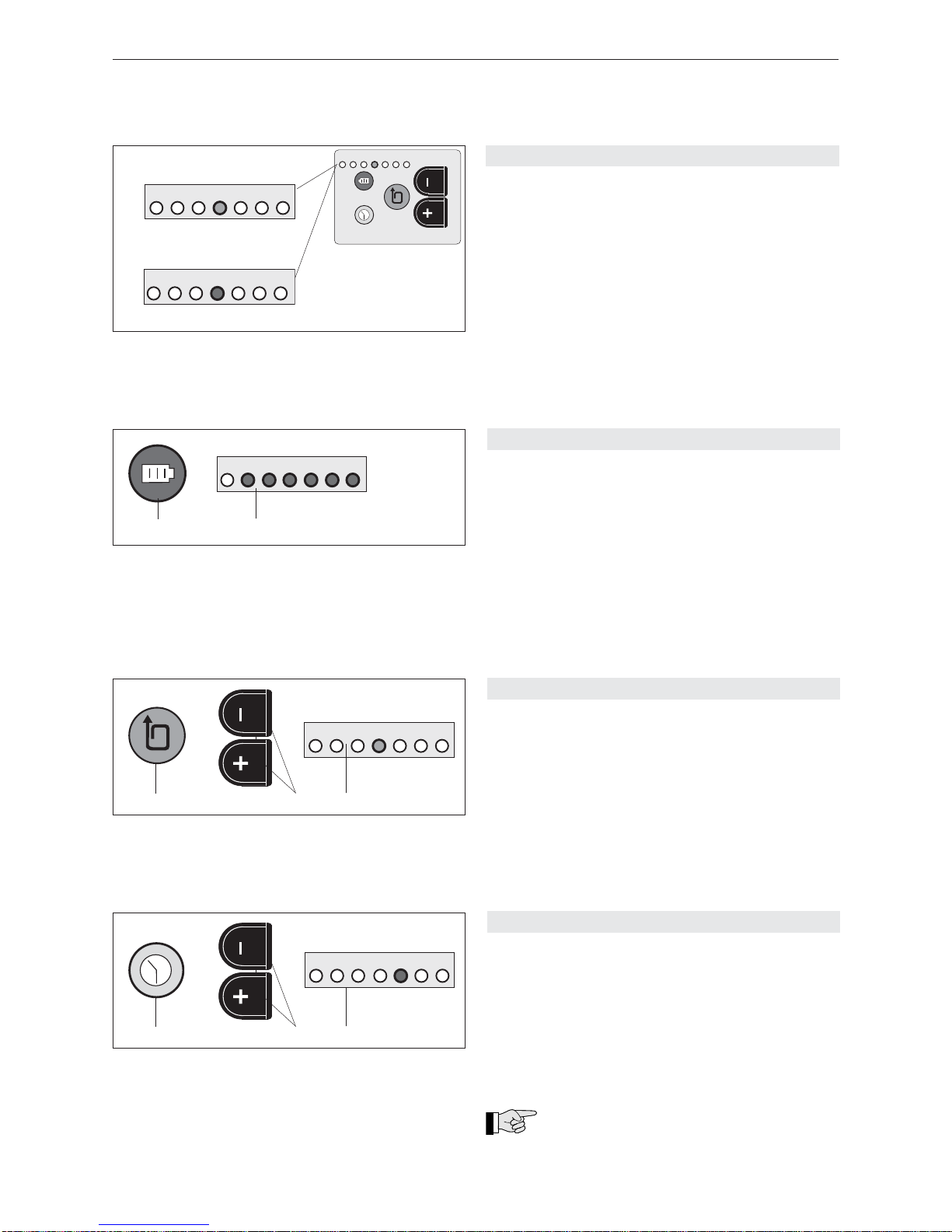

6.3 Bedienpanel 11

6.3.1 Akku-Ladezustand prüfen 11

6.3.2 Spannkraft einstellen 11

6.3 .3 Schweisszeit einstellen 11

6.3 .4 Bandspannungsbereich einstellen 12

6.4 Bandbreite einstellen 12

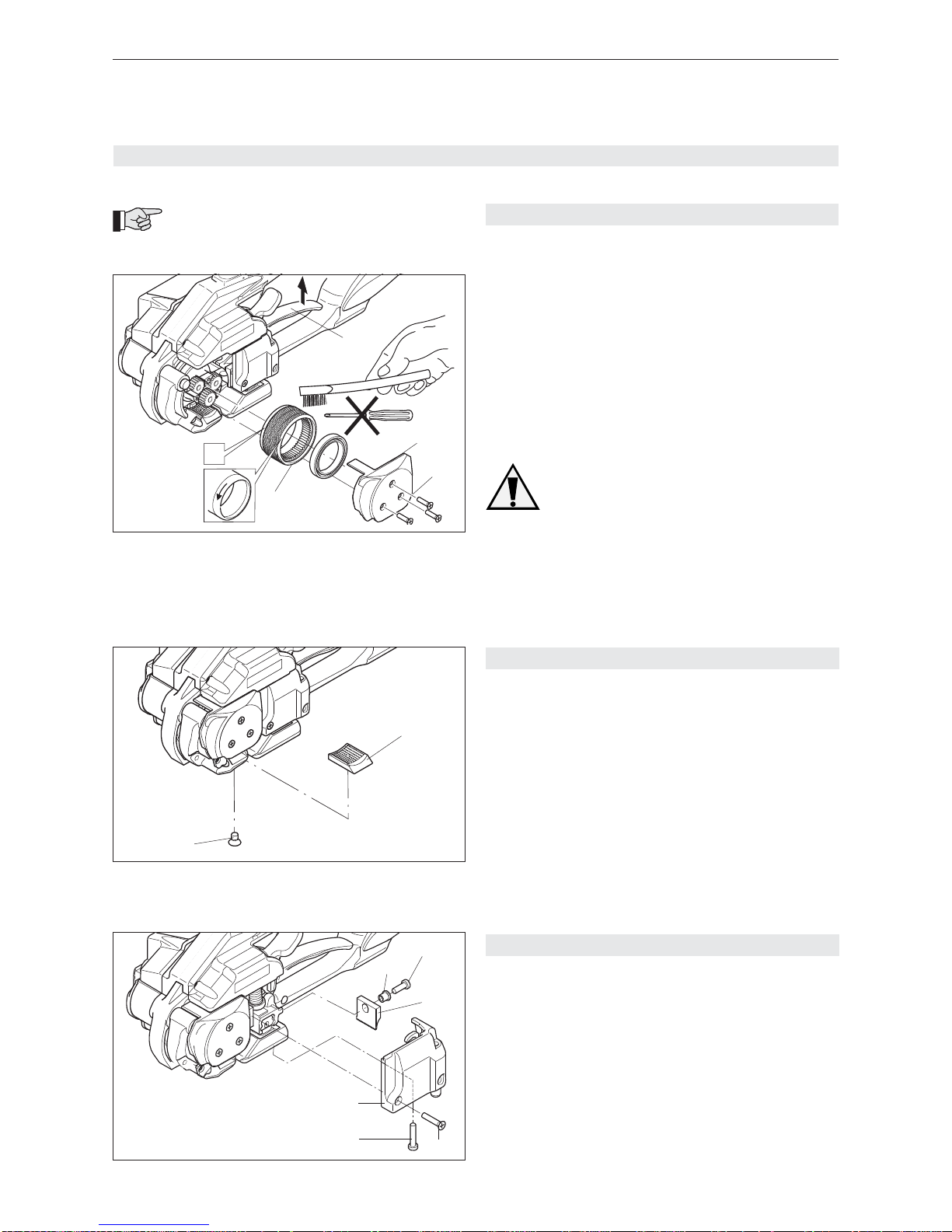

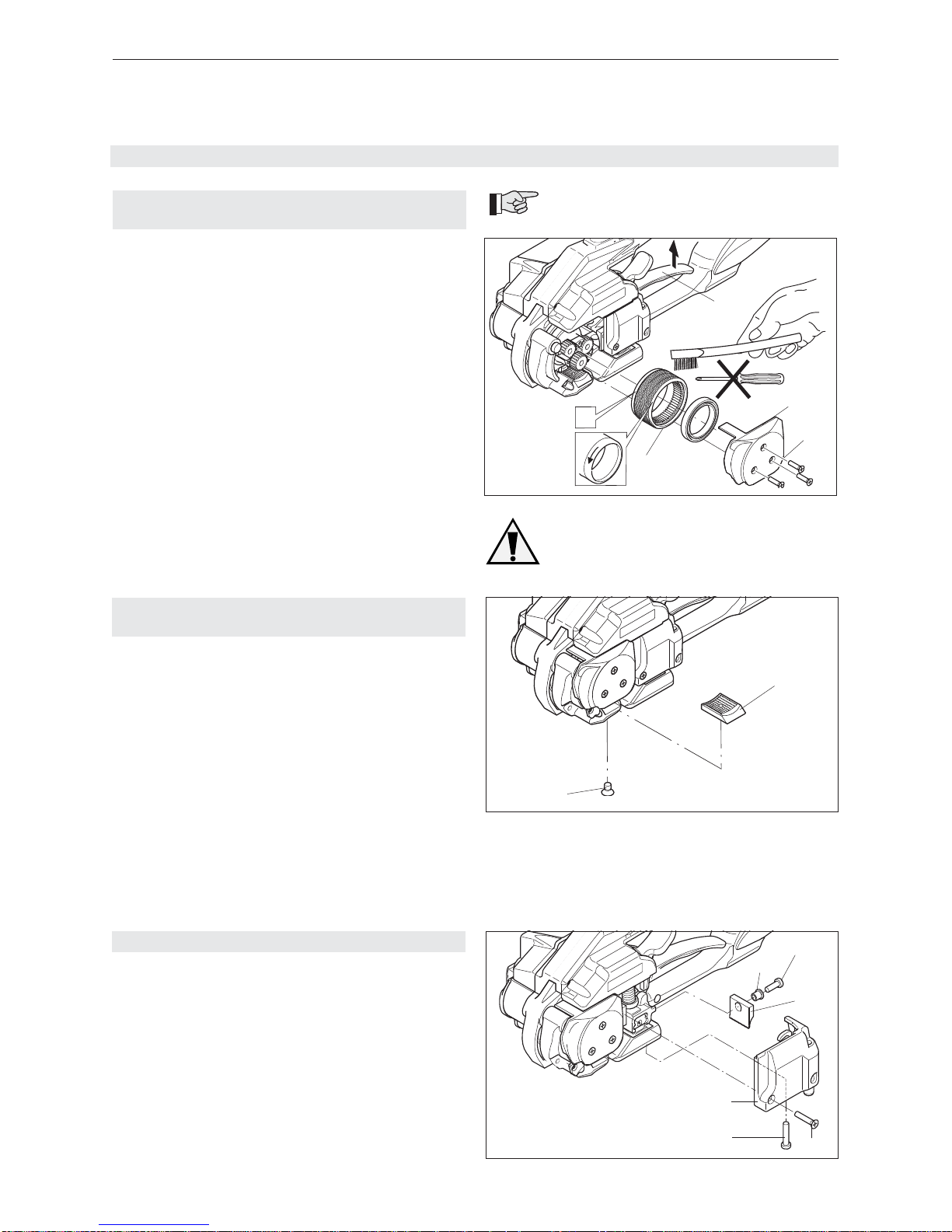

7 Wartung und Instandsetzung 13

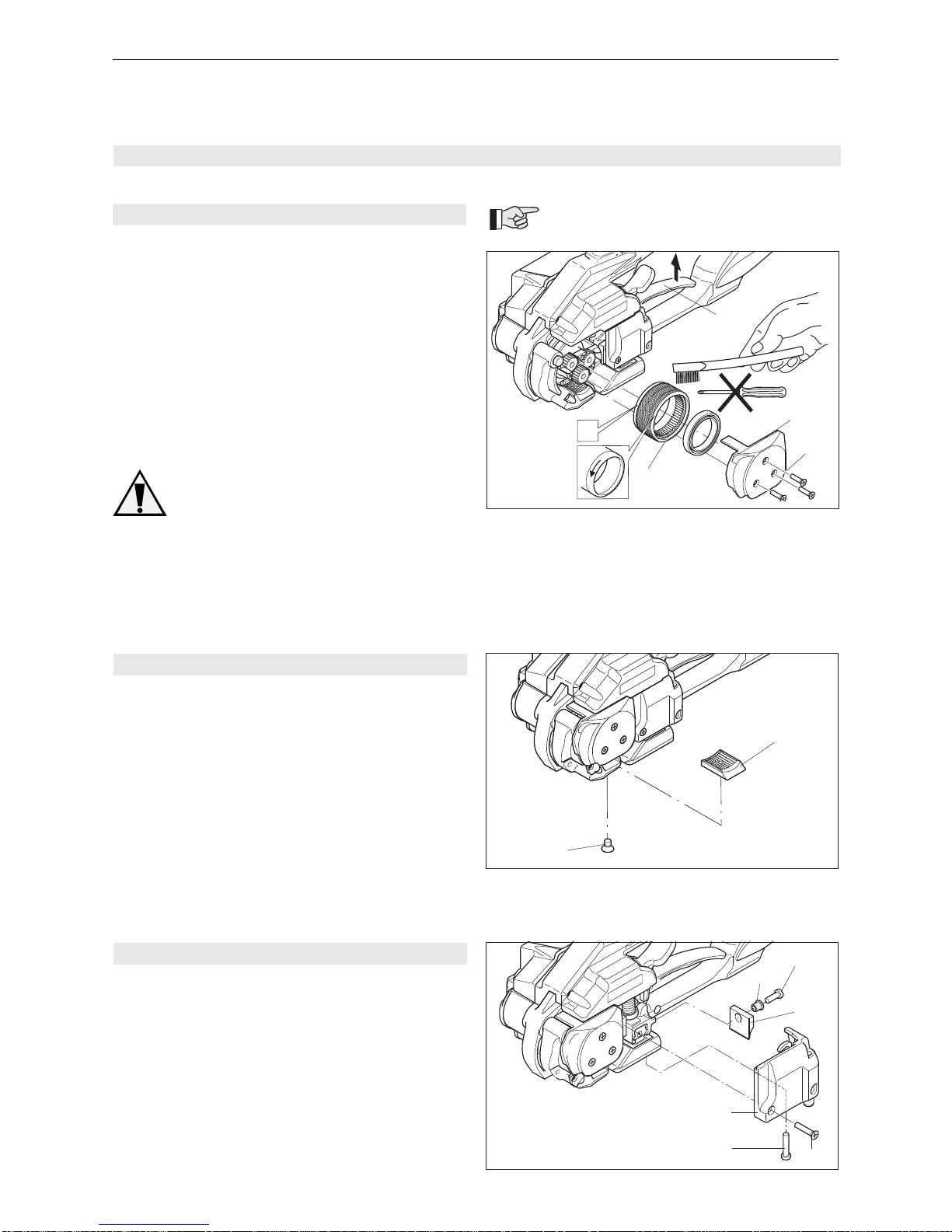

7.1 Spannrad reinigen/ersetzen 13

7.2 Zahnplatte reinigen/ersetzen 13

7.3 Abschneidmesser ersetzen 13
8 Empfohlene Ersatzteile 47

8.1 Teileliste 47

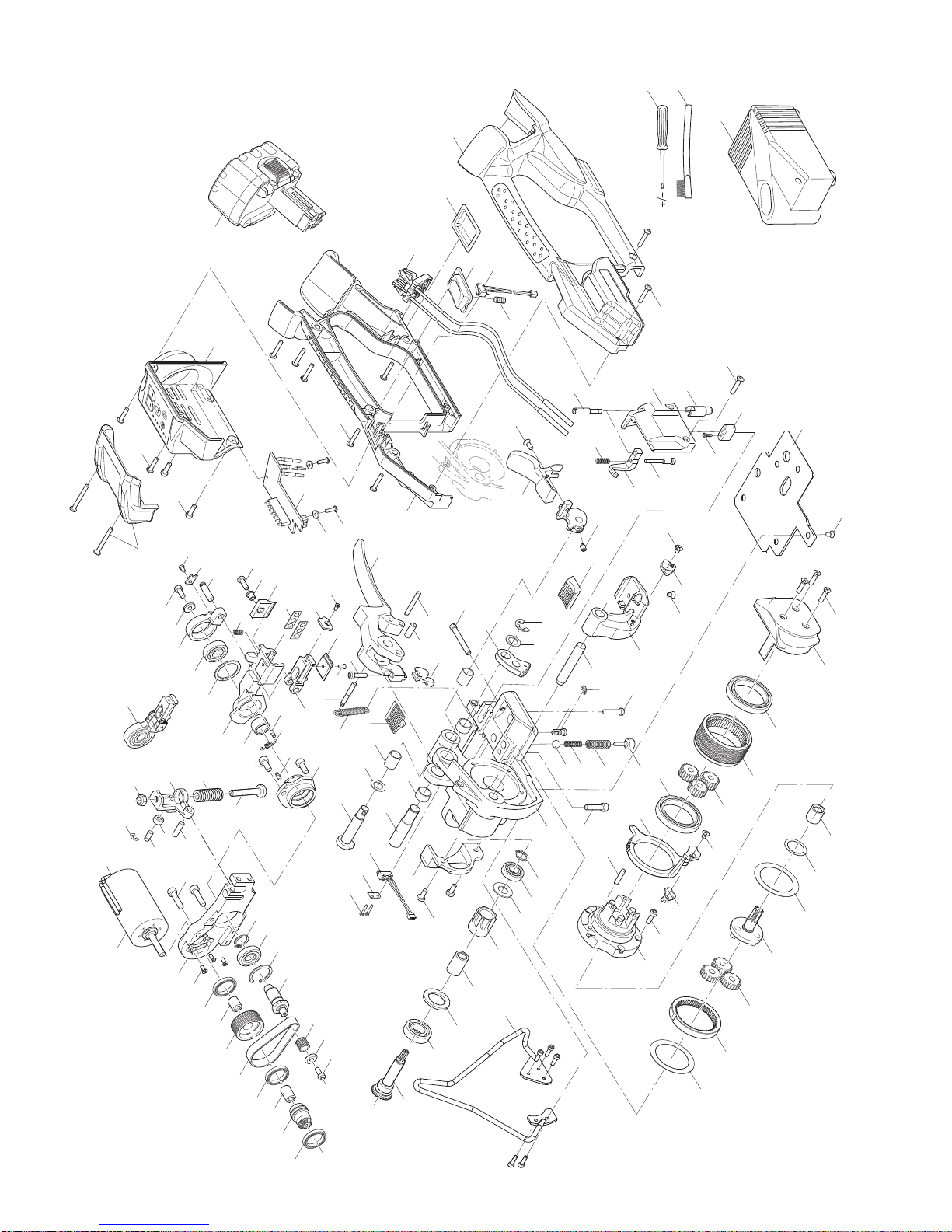

Explosionszeichnung 53

Gewicht 4,2 kg (inkl. Akku)

Abmessungen Länge 375 mm
Breite 130 mm
Höhe 140 mm

Spannkraft 400–3300 N

Spanngeschwindigkeit 250 mm/s

Verschluss Reibschweissverschluss

Gemessener A-bewerteter
Emissions-Schalldruck­pegel (EN ISO 11202) L

pA

85 dB (A)

Hand-Arm-Schwingungen
(EN ISO 8662-1) a

h,w

2,2 ms

-2

AKKU Bosch 14,4 V HD

Anzahl Umreifungen
pro Ladung 120–250 (PP)
80–150 (PET)
je nach Bandqualität,
Spannkraft und Packgut

Akku-Lebensdauer Bis ca. 2000 Ladungen

LADEGERÄT IFC1702dx

Stromart 100–240 V

Betriebsarten Entladen / Laden

Ladezeit ca. 60–75 Minuten (inkl.
vorgangehende Entladung)

KUNSTSTOFFBAND

Bandqualität Polypropylen (PP)
Polyester (PET)

Bandbreite
einstellbar auf 15–16 mm (PET)
18–19 mm (PET, PP)

Banddicke Polypropylen 0,8–1,0 mm
Polyester 0,8–1,3 mm

Leistungsmerkmal
Um die Leistungsdaten zu erreichen, dürfen nur

Original Akku und Ladegerät verwendet werden!

4

11.08

Strapex STB 65

VORSICHT!

Wird verwendet bei Ge­fahren für Leben
und Gesundheit.

ACHTUNG!

Wird verwendet bei Ge­fahren, die Sachschäden
verursachen können.

HINWEIS!

Wird verwendet für
allgemeine Hinweise und
für Hinweise, bei deren
Nichtbeachtung Störun-
gen im Betriebsablauf
entstehen können.

2 ALLGEMEINES

Diese Betriebsanleitung soll das Kennenlernen des
Gerätes und den bestimmungsgemässen Einsatz
erleichtern. Die Betriebsanleitung enthält wichtige Hin­weise, wie das Gerät sicher, sachgerecht und wirt­schaftlich einzusetzen ist. Das Einhalten der Hinweise
hilft Gefahren vermeiden, Reparaturen und Ausfallzei­ten vermindern sowie die Zuverlässigkeit und Lebens­dauer des Gerätes zu erhöhen.

Die Betriebsanleitung muss am Einsatzort des Gerätes
verfügbar sein. Sie ist von allen Personen zu lesen und
anzuwenden, die mit dem Gerät arbeiten. Zu diesen
Arbeiten zählen insbesondere die Bedienung, die Stö­rungsbehebung und die Wartung.

Neben der Betriebsanleitung und den im Verwender­land und an der Einsatzstelle geltenden Regelungen
zur Unfallverhütung sind auch die anerkannten fach­technischen Regeln für sicherheits- und fachgerechtes
Arbeiten zu beachten.

2.1 HINWEISE ZUM UMWELTSCHUTZ

Für die Herstellung des Gerätes werden keine ge­sundheitsschädigenden physikalischen oder chemi­schen Stoffe verwendet.

Für die Entsorgung sind die gültigen gesetzlichen
Vorschriften zu berücksichtigen. Die Elektrobaugrup­pen sind so zu zerlegen, dass die mechanischen, die
elektromechanischen und elektronischen Komponen­ten separat entsorgt werden können.

Der Fachhändler bietet

eine umweltgerechte
Akku-Entsorgung.

• Akku nicht öffen.

• Werfen Sie den ver­ brauchten Akku nicht in
den Hausmüll, ins
Feuer oder ins Wasser.

Defekte, nicht mehr ge­ brauchte Akkus werden
einem vollständigen
Recycling zugeführt.

5

11.08

Strapex STB 65

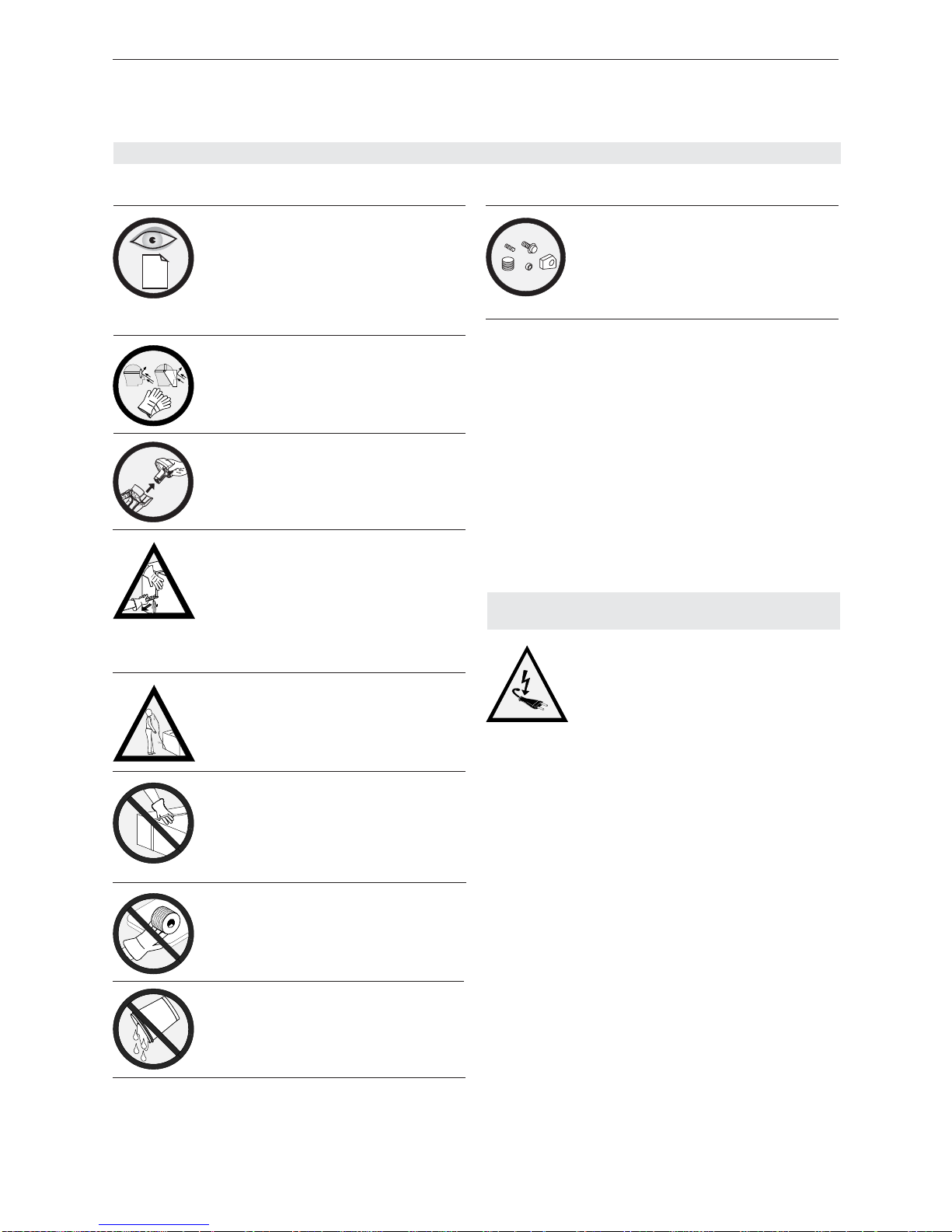

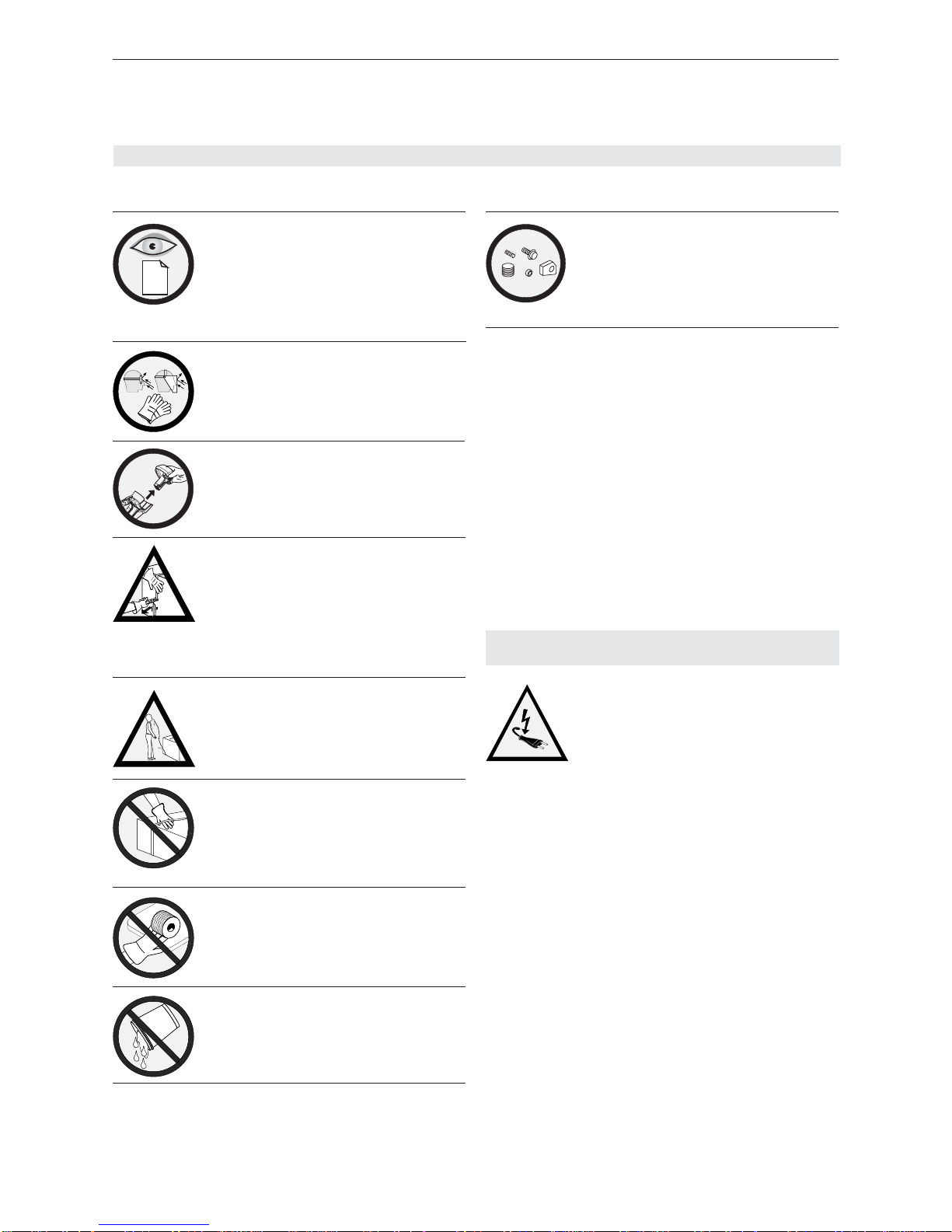

Original

Strapex

Verwenden Sie nur Original­Strapex-Ersatzteile!

Die Verwendung von ande­ren als Strapex-Ersatzteilen
schliesst Garantieleistungen
und Haftpfl icht aus.

Informieren Sie sich!

Vor dem Gebrauch des Ge­rätes die Betriebsanleitung
sorgfältig lesen.
Das Gerät darf nur von aus­gebildetem Personal gewartet
und instandgesetzt werden.

Schützen Sie sich!

Beim Arbeiten Augen-,
Gesichts- und Handschutz
(schnittfeste Handschuhe)
tragen.

Energiequelle!

Vor Wartungs- und Instand-set­zungsarbeiten:
Akku aus dem Gerät ziehen.

Achtung:
Band springt auf!

Beim Durchschneiden des
Bandes den oberen Teil fest­halten und abseits stehen.
Achtung:
Der untere Bandteil wird auf­springen.

Achtung:
Band kann reissen!

Beim Spannen kann das Band
reissen! Nicht in der Flucht des
Bandes stehen.

Vorsicht:
Nur Packgut umreifen!

Während dem Umreifen dürfen
sich keine Hände und andere
Körperteile zwischen Band und
Packgut befi nden.

Vorsicht: Quetschgefahr!

Mit den Fingern nicht in den
Spannrad-Bereich greifen.

Kein Wasser verwenden!

Zum Reinigen des Gerätes dür­fen weder Wasser noch Was­serdampf verwendet werden.

Bestimmungsgemässe Verwendung

Dieses Gerät ist zum Umreifen von Paketen, Paletten­ladungen usw. bestimmt.

Das Gerät wurde für eine sichere Bedienung während
des Umreifens entwickelt und gebaut.

Das Gerät ist für das Umreifen mit Verpackungs­Kunststoffbändern (Polypropylen und Polyester)
bestimmt.

Möglicher Missbrauch

Das Umreifen mit Stahlband ist mit diesem Gerät nicht
möglich.

3 SICHERHEITSVORSCHRIFTEN

3.1 SICHERHEITSVORSCHRIFTEN

FÜR LADEGERÄT UND AKKU
Kontrollieren Sie vor jeder Be-

nutzung Stecker und Kabel und
lassen Sie diese bei Beschä­ digung von einem Fachmann
ersetzen.

• Keine Fremd-Akkus laden (siehe Kapitel 5.1), nur
Original-Zubehör verwenden.

• Ladeschacht von fremden Gegenständen freihalten
sowie vor Verschmutzung schützen.

• Ladegerät vor Feuchtigkeit schützen, nur in trocke­ nen Räumen betreiben.

• Akku nicht öffnen sowie vor Stoss, Hitze und Feuer
schützen. Explosionsgefahr!

• Die Kontakte des Akkus bei Aufbewahrung ausser­ halb des Ladegeräts abdecken. Bei Kurzschluss
durch metallische Überbrückung besteht Brand­ und Explosionsgefahr!

• Akku trocken und frostsicher aufbewahren. Die
Umgebungstemperatur darf 50°C nicht überschrei­ ten und -10°C nicht unterschreiten.

• Beschädigte Akkus dürfen nicht mehr verwendet
werden.

jklsfjklsdjš
lksdfjkl
jkljsdllkjjkljsd
fkljjklkjkljsdafj
asdfjklkjjkljklj
ksldafkjkljklš
jkljklkljsdafjlkj
jkljjkljklkljljlk

6

11.08

Strapex STB 65

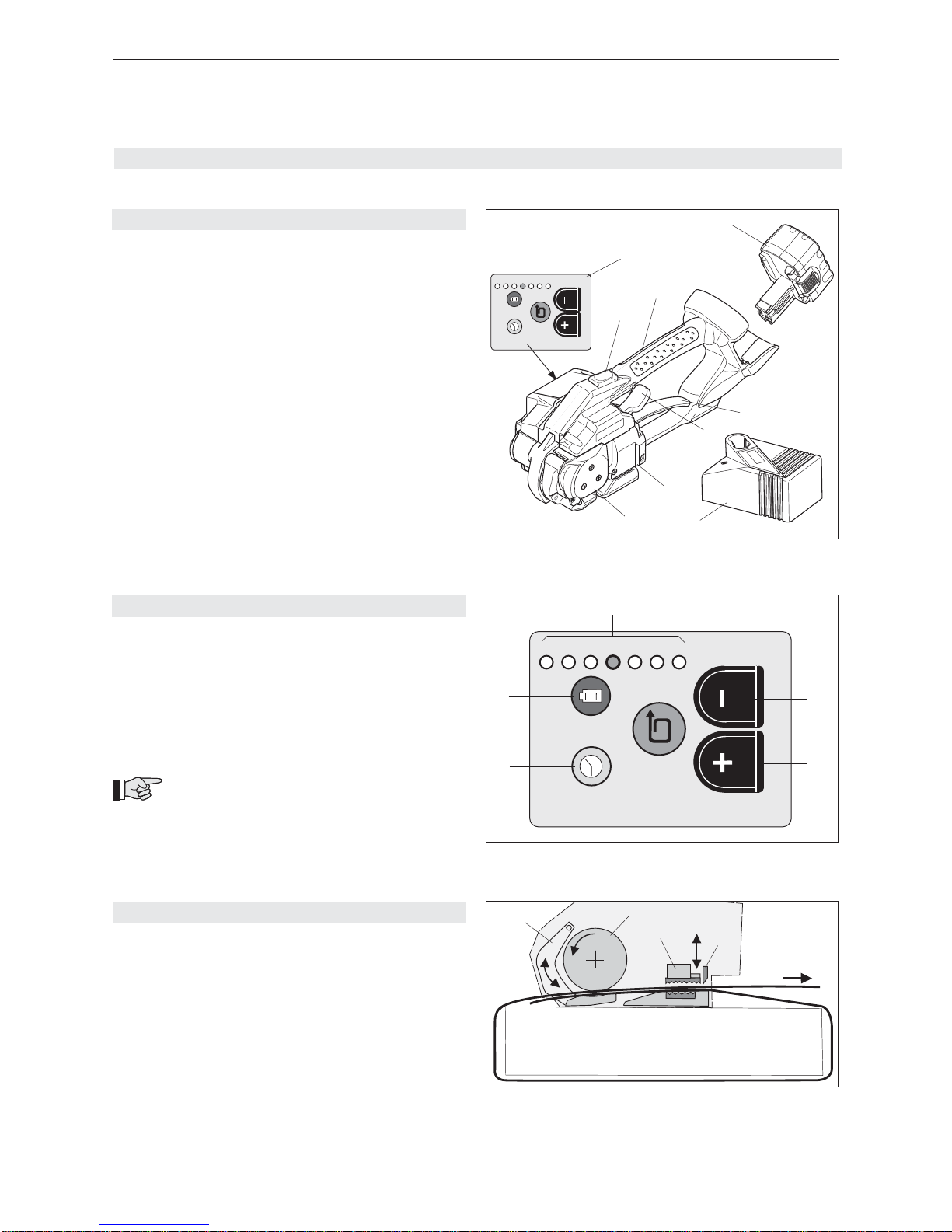

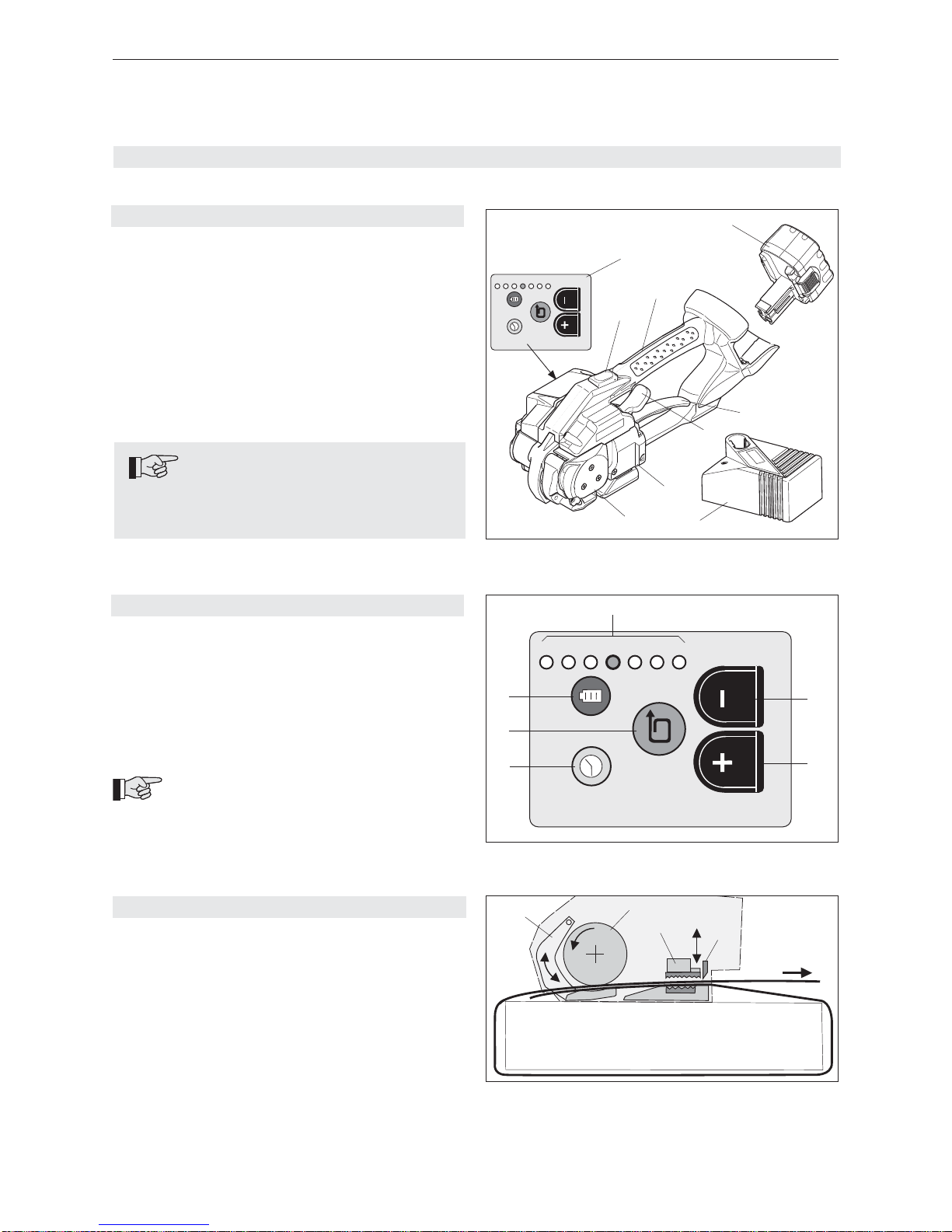

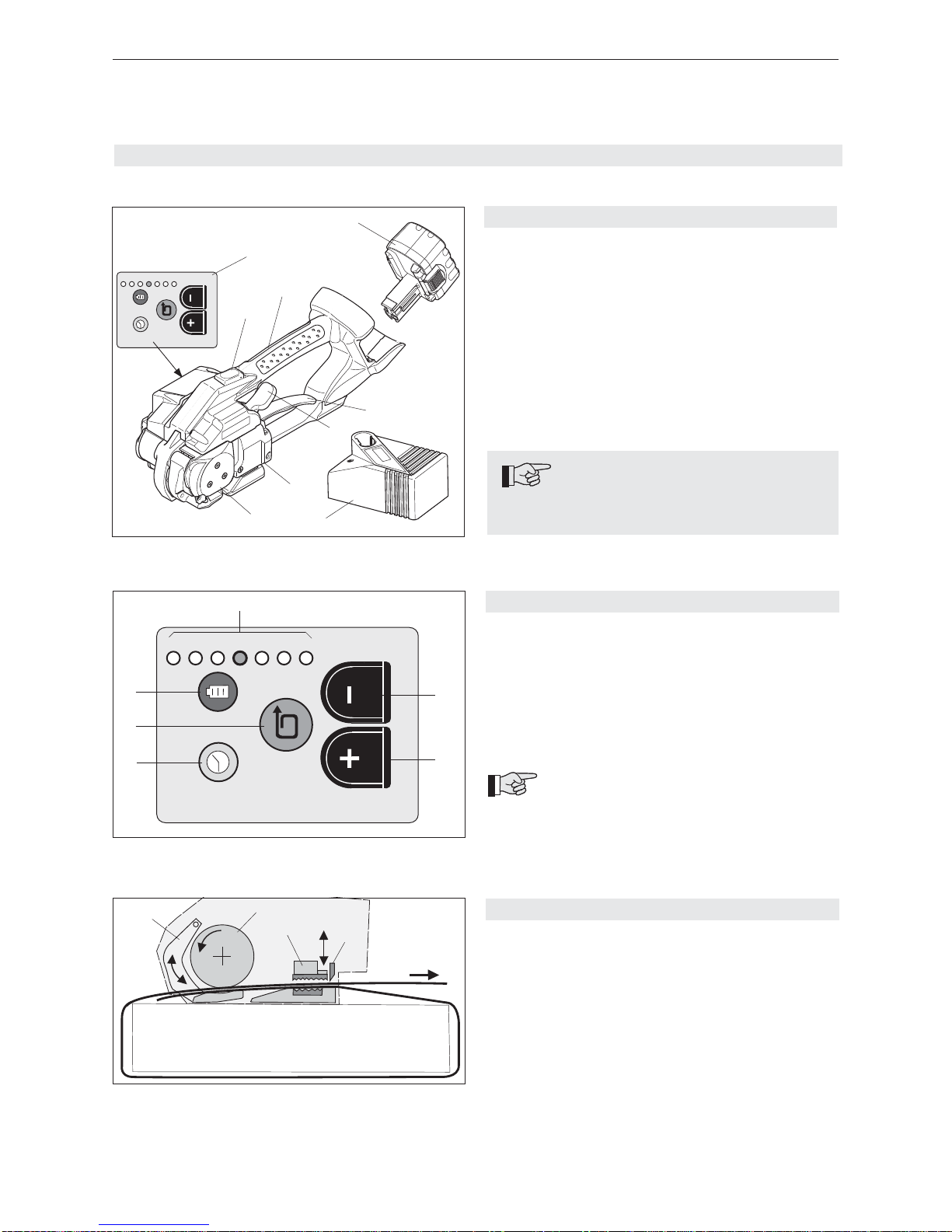

4.3 FUNKTIONSPRINZIP

– Festklemmen der Bänder durch Zahnplatte in
Wippe (3/1).
– Spannen über Spannrad (3/2) im Gegenuhrzeiger­ sinn.
– Verschweissen der Bänder im Reibschweiss­ verfahren (3/3).
– Mit Abschneidmesser (3/4) oberes Band abschnei­ den.

4 BESCHREIBUNG

4.1 AUFBAU

1 Bedienpanel
2 Drucktaste “Band spannen“
3 Traggriff
4 Akku
5 Wippenhebel
6 Taste “Schweissen/Abschneiden“
7 Schweissen/Abschneiden
8 Spannen
9 Akku Ladegerät (siehe Kapitel 4.4)

4.2 BEDIENPANEL

1 Drucktaste “Schweisszeit“
2 Drucktaste “Spannkraft“
3 Drucktaste “Akku“
4 LED-Anzeige “1–7“
Grün = Anzeige “Eingestellte Spannkraft“
Rot = Anzeige “Akku leer“
5 Drucktaste “Einstellung –“
6 Drucktaste “Einstellung +“

Für detaillierte Beschreibung des Bedien­ panels, siehe Kapitel 6.3.

Fig. 2

7

6

5

4

3

2

1

1

2

3

4

5

6

1

2

3

4

Fig. 3

7654321

Fig. 1

1

2

3

4

5

6

7

8

9

7

11.08

Strapex STB 65

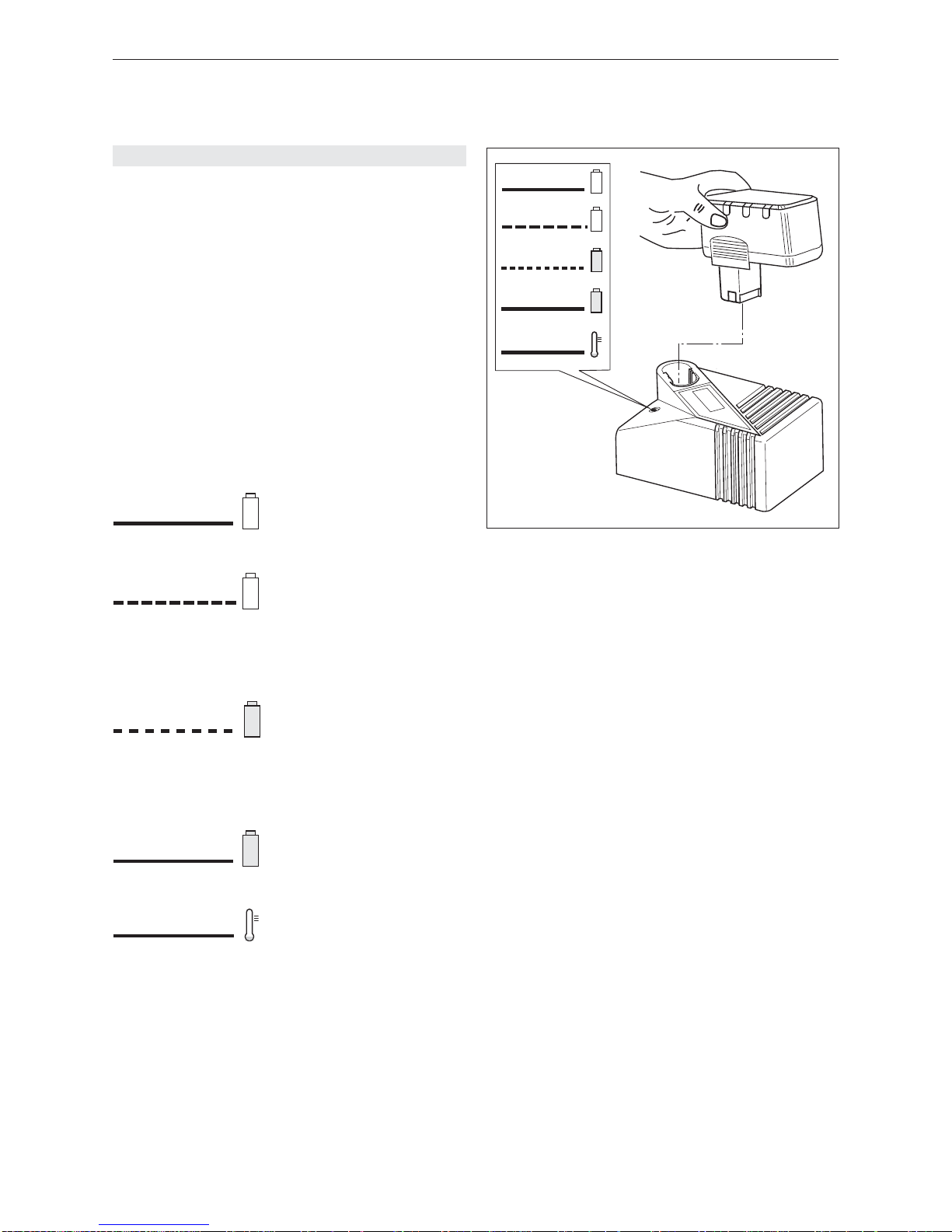

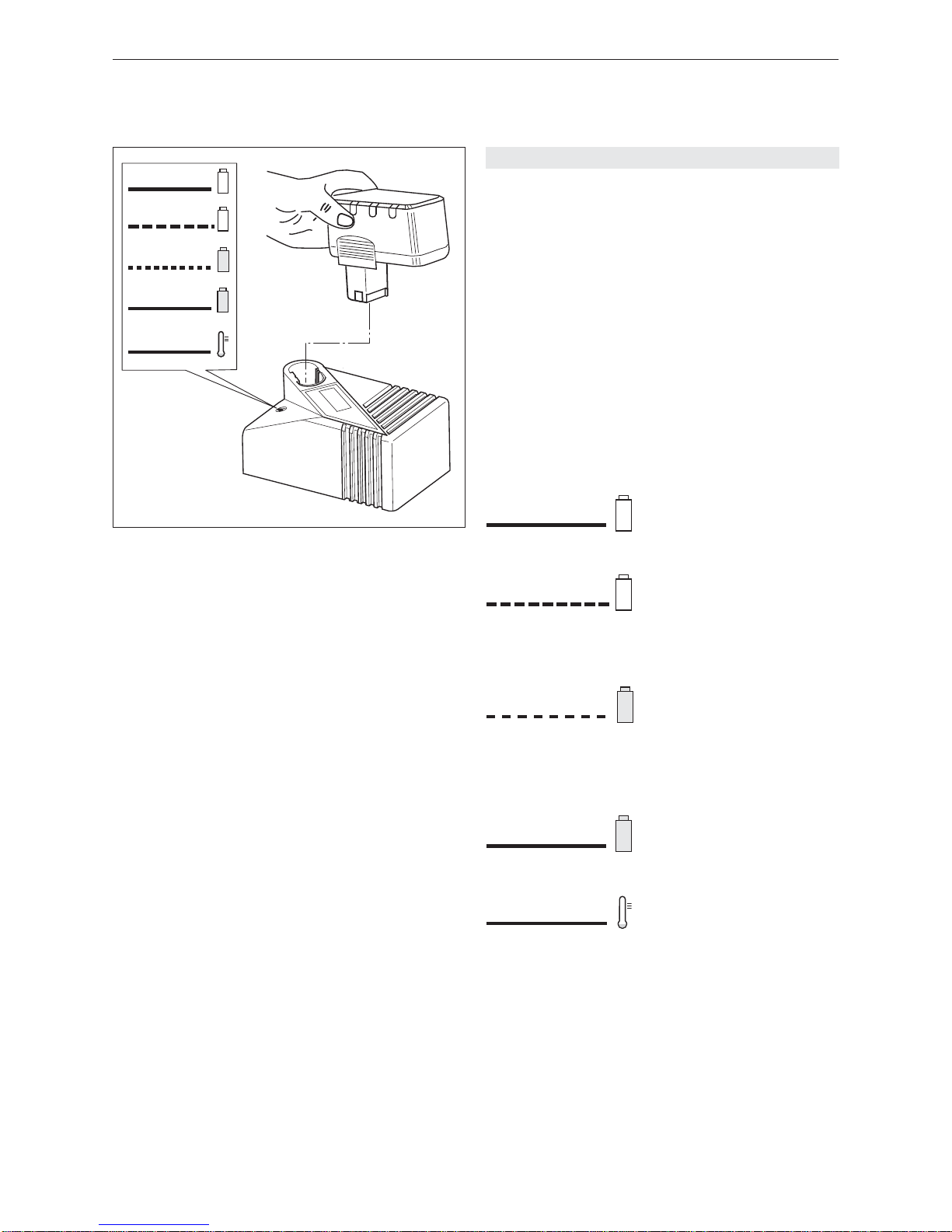

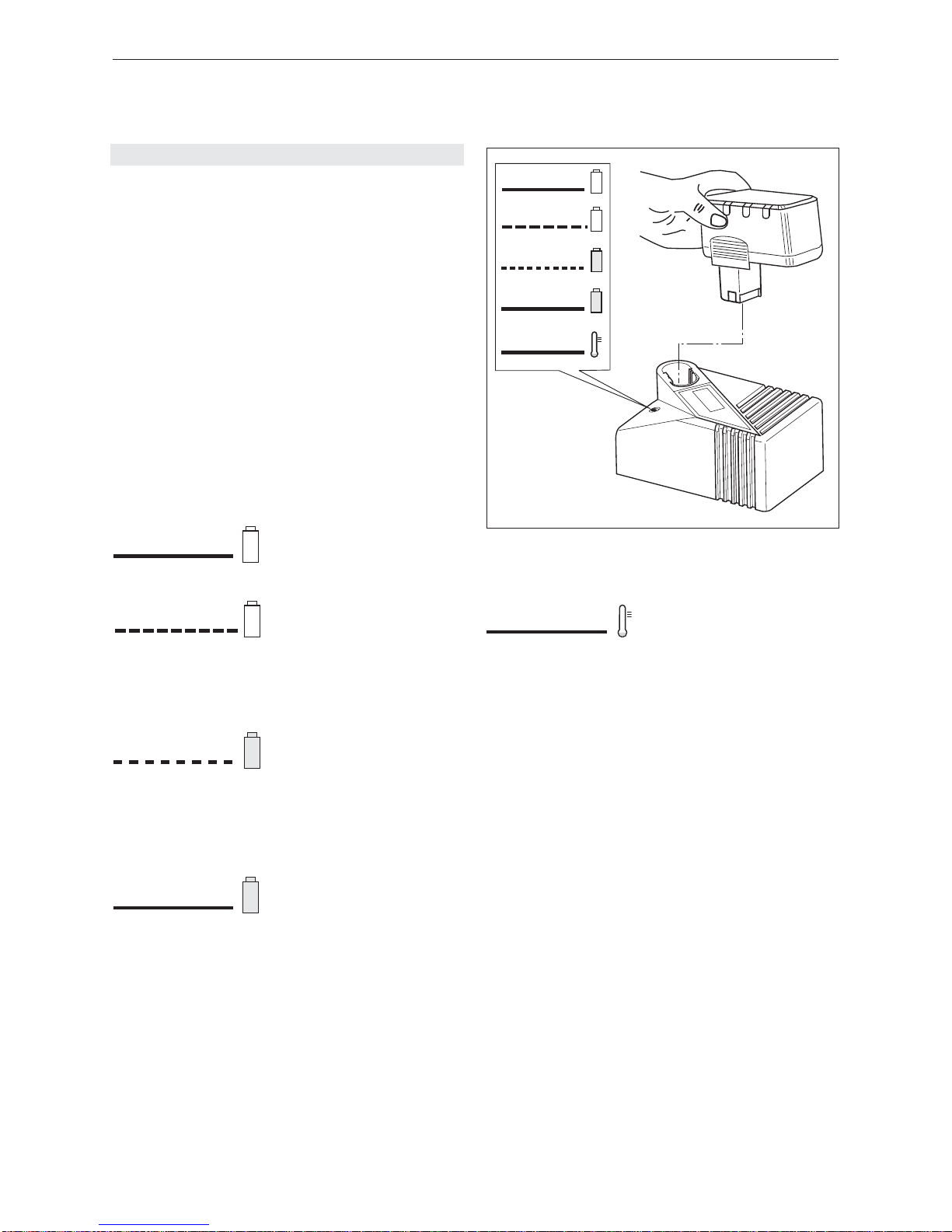

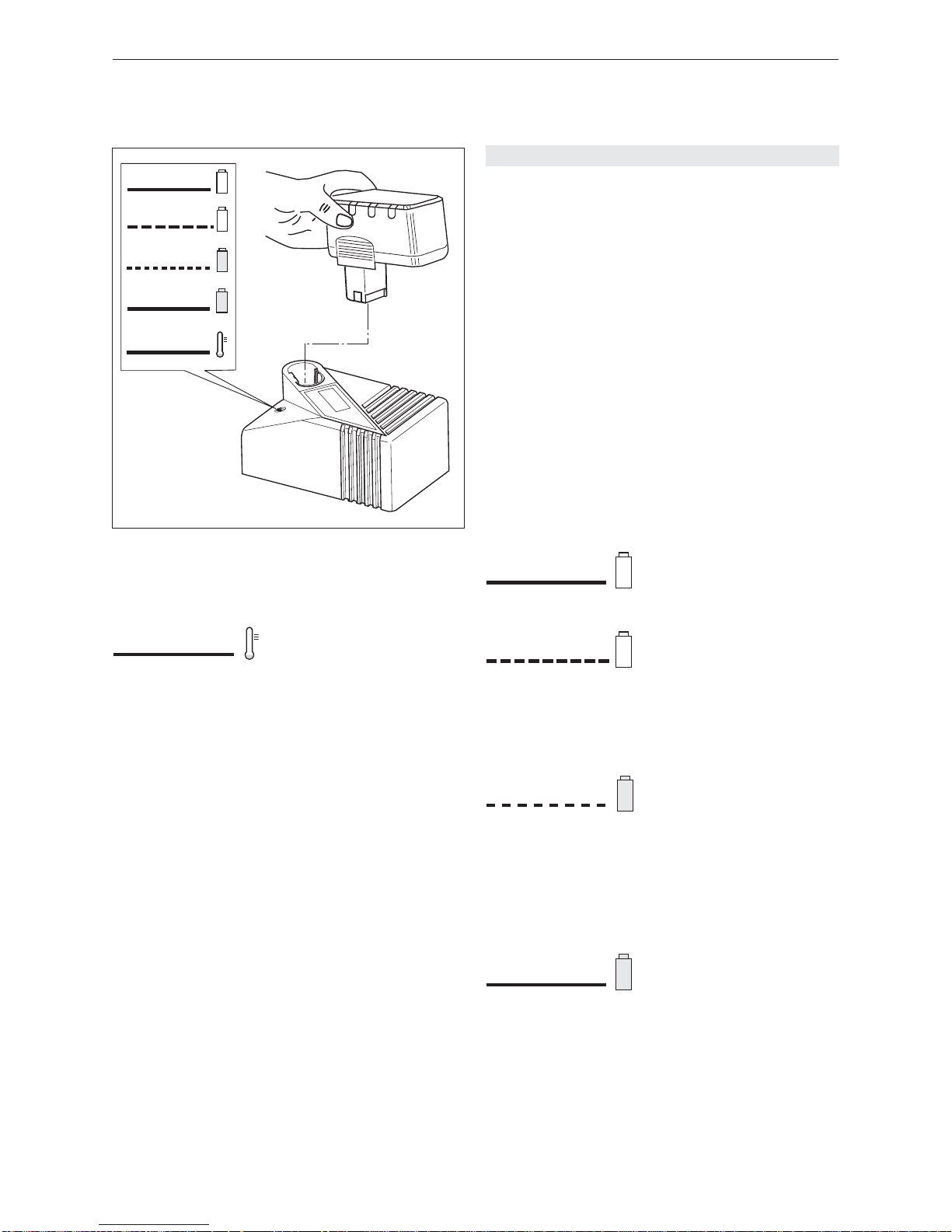

4.4 LADEGERÄT

Das Ladegerät (IFC1702dx) ist ein spezielles Ladege­rät mit Entlade- und Lade-Funktion für maximale Akku
Leistung und Lebensdauer.

– Wird ein Akku in das Ladegerät eingesetzt, wird
zuerst die aktuelle Spannung geprüft. Falls der Akku
nicht ganz entleert ist, wird dieser zuerst ganz ent­ laden.
– Nach dem Entladen, schaltet das Ladegerät auto­ matisch auf Laden. Der Akku wird in vier Stufen
komplett geladen (Puls-Ladetechnik).

Akku-Entladedauer: ca. 15 min. (mit entleertem Akku
aus Umreifungsgerät)
Ladezeit: 14,4 V/2,4 Ah > +/- 60 min.

Ladegerät-Anzeigen:

Ladebereitschaft
Netzspannung liegt an.
Akku nicht gesteckt oder
unterbrochen (defekt).

Entladung
Entladung läuft, bis Minimal­ spannung der Zelle erreicht
ist. Anschliessend wird auto­ matisch auf Ladung umge­ schaltet.

Schnelladung
Schnelladung läuft, bis Akku
mit fehlender Kapazität
nachgeladen ist. Danach
schaltet das Ladegerät auto­ matisch auf Topping-Charge
und Erhaltungsladung um.

Erhaltungsladung
Akku voll aufgeladen.
Ladegerät liefert zur Zeit
nur Erhaltungsladung.

Temperatur
Achtung: Akku zu heiss
(bzw. zu kalt). Jetzt ist nur
Erhaltungsladung möglich.
Übergang zu Schnelladung
oder Entladung erfolgt auto­ matisch, wenn die Tempera­ tur wieder innerhalb des
zulässigen Bereichs liegt.

Netzspannung fehlt; Steck­ dose, Kabel oder Ladegerät
defekt.

Grünes Dauerlicht

Keine Lampe leuchtet

Oranges Dauerlicht

Oranges Blinklicht

Grünes Blinklicht

Oranges Dauerlicht

Fig. 4

8

11.08

Strapex STB 65

5 INBETRIEBNAHME

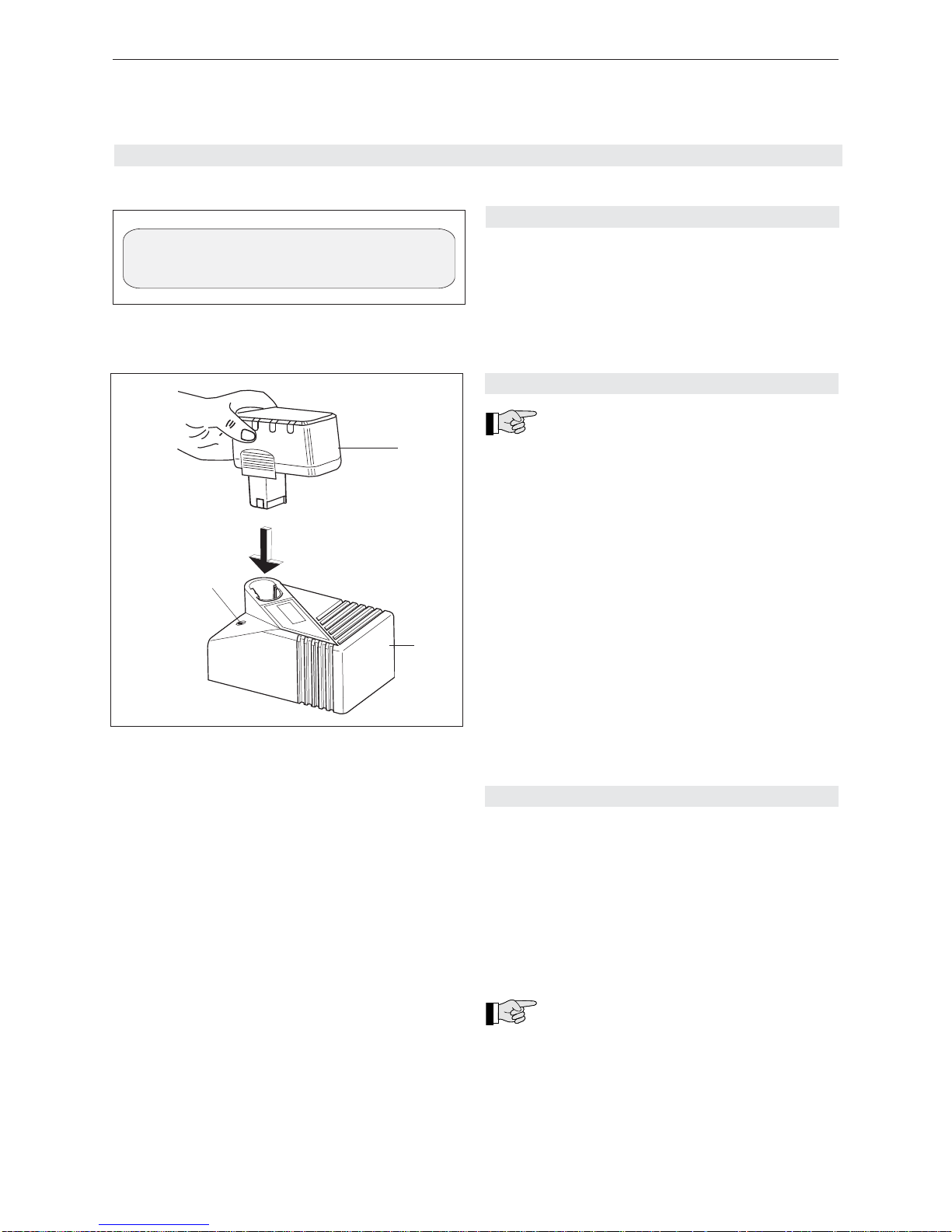

5.1 AKKU-LADEGERÄT

Die Netzspannung muss mit den Angaben auf dem
Typenschild (Fig. 5) übereinstimmen.

Das Ladegerät ist nur geeignet zum Laden von
Bosch-Akkus (NiCd/NiMH) mit einer Spannung
von 14,4 V.

5.2 ERSTMALIGES AUFLADEN DES AKKUS

Um die bestmöglichste Akku-Lebensdauer
zu erhalten, sollten folgende Punkte beachtet
werden:

– Ladegerät (6/2) an Netzspannung anschliessen.
– Akku (6/1) in den Ladeschacht einsetzen.

Beim ersten Ladevorgang Akku für mindestens
5 Std. im Ladegerät aufl aden, unabhängig von der
Ladeanzeige (für alle nachfolgenden Ladevorgänge

beträgt die Ladezeit ca. 60 Minuten).

Bei allen nachfolgenden Ladevorgängen den Akku
erst wieder aufl aden, wenn die rote LED-Anzeige
“Akku leer“ am Gerät aufl euchtet oder die Akku-
Anzeige min. Stufe 5 oder kleiner anzeigt (siehe
Kapitel 6.3.1).

Die maximale Akku-Leistungsfähigkeit wird nach 4–5
Lade-Entladezyklen erreicht.

5.3 AKKU AUFLADEN

Ladevorgang und Fehlfunktionen werden durch eine
LED Anzeige (6/3) signalisiert (siehe Kapitel 4.4).

Die Ladezeit beträgt ca. 60–75 Minuten.

Der maximale Ladestrom fl iesst, wenn die Temperatur
des Akkus zwischen 15–40

0

C liegt. Akku-Tempera­turen unter 0°C und über + 40°C beim Ladevorgang
vermeiden.

Wenn der Akku für längere Zeit (Tage)
nicht gebraucht wird, soll der Akku aus
dem Gerät entfernt und im Ladegerät aufgeladen/
aufbewahrt werden.

Fig. 5

Input 90-135VAC, 170-264VAC / 47...65 Hz
Battery Type: Bosch NTC-Battery 14,4V

Fig. 6

1

2

3

9

11.08

Strapex STB 65

6 BEDIENUNG

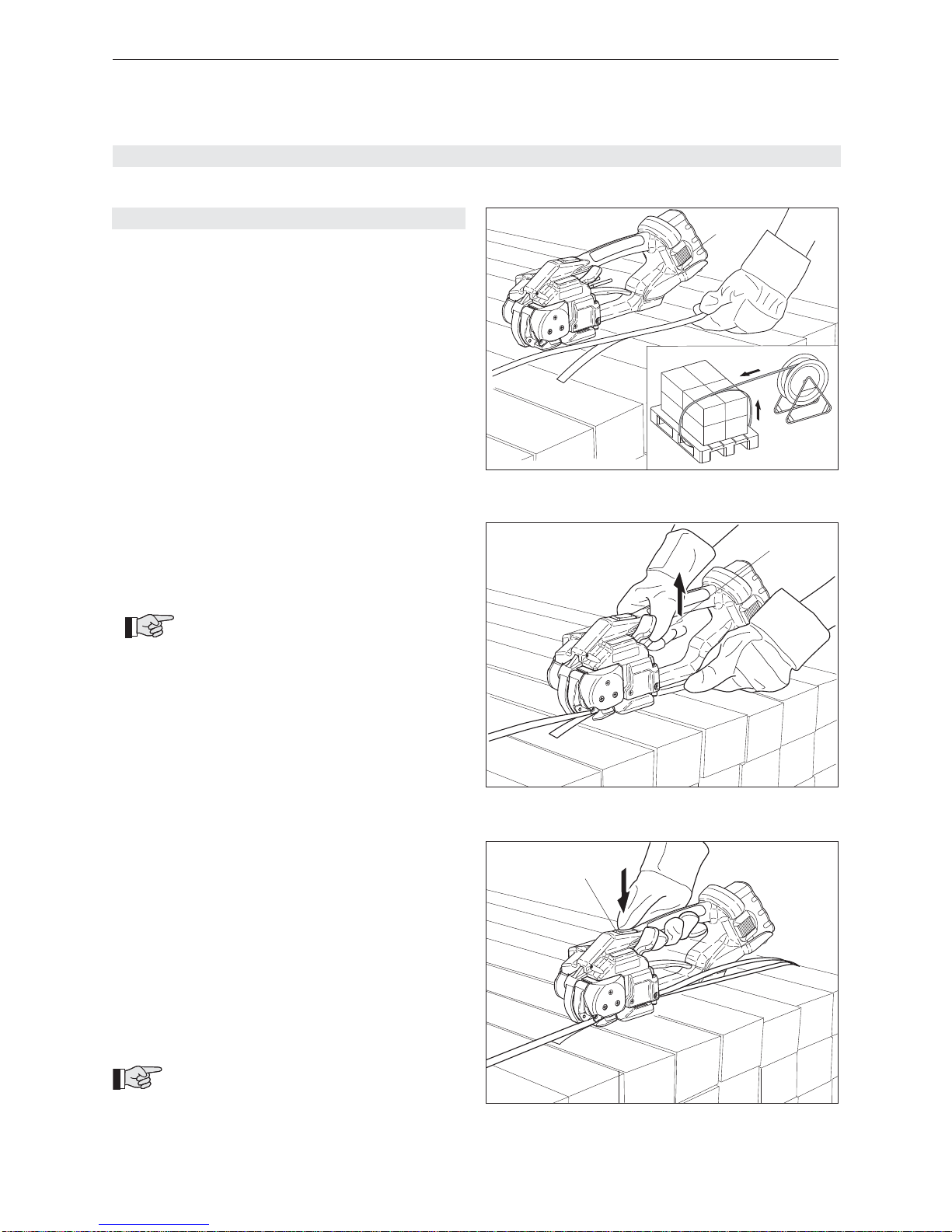

6.1 BEDIENUNG DES GERÄTES

– Geladenen Akku (7/1) in Gerät einsetzen.
– Das Band um das Packgut legen, so dass die
Bänder auf der Oberseite übereinander liegen. Der
Bandanfang liegt unten. Bänder mit der linken Hand
so fassen, dass der Bandanfang ca. 20 cm von der
Hand entfernt ist.

– Gerät mit der rechten Hand fassen und Wippen­ hebel (8/1) gegen den Traggriff ziehen.
– Die übereinanderliegenden Bänder bis zum An­ schlag in das Gerät einlegen.

Der Bandanfang ragt ca. 5 cm über das
Gerät hinaus.

– Wippenhebel loslassen.

– Drucktaste (9/1) betätigen. Band wird gespannt,
bis die gewünschte oder vorgewählte Bandspan­ nung erreicht ist.

– Die Bandspannung kann über das Bedienpanel
eingestellt werden (siehe Kapitel 6.3.2).

– Ein Nachspannen ist jederzeit möglich.

Bandspannung lösen

Um das Band nach dem Spannvorgang wieder zu
lösen, Wippenhebel (8/1) gegen den Traggriff ziehen.

Spannen – Verschweissen:

Die Verschweissung kann auch ausgelöst
werden ohne dass eine Bandspannung anliegt. Vor
dem Schweissen muss jedoch einmal die Spanntaste
betätigt werden.

Fig. 7 Band um Packgut legen

1

Fig. 8 Band in das Gerät einlegen

1

Fig. 9 Band spannen

1

10

11.08

Strapex STB 65

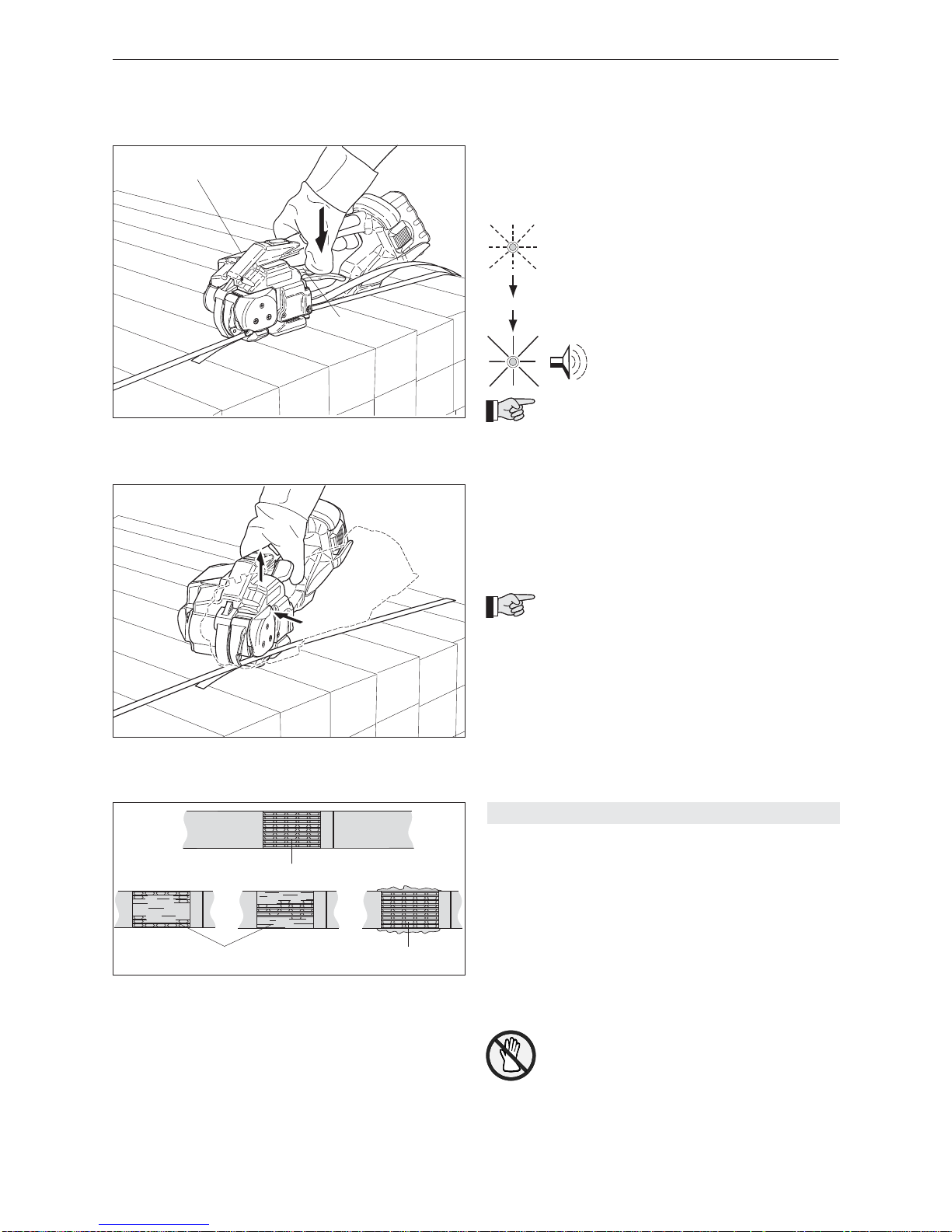

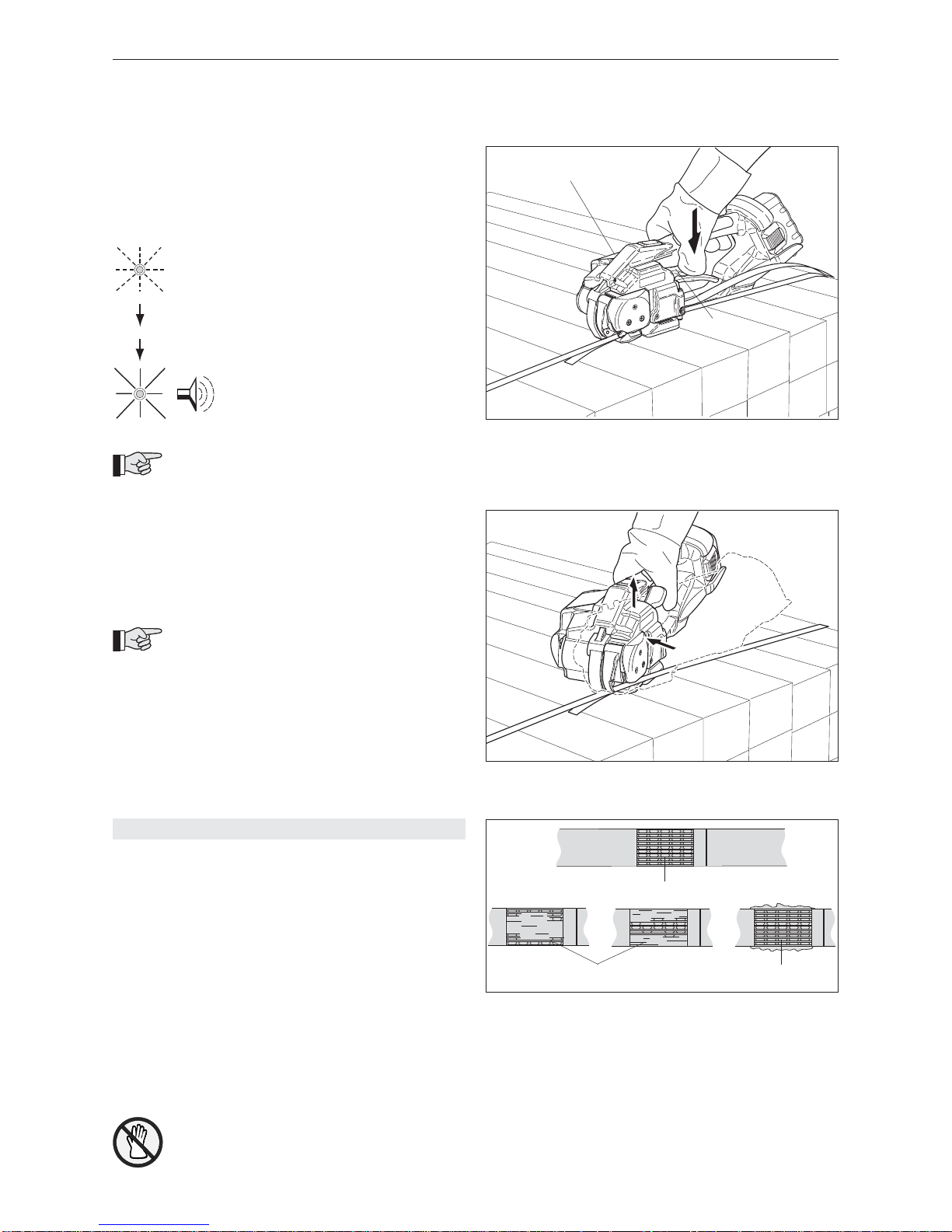

– Taste (10/1) bis zum Anschlag nach unten drücken.
Die Bänder werden miteinander verschweisst und
das obere Band wird abgeschnitten.
– Die LED-Anzeige (10/2) zeigt die Abkühlzeit des
Verschlusses an:

LED blinkt
Nach einem ausgeführten
Reibschweissverschluss blinkt
die grüne LED für ca. zwei
Sekunden. Während dieser
Zeit darf das Gerät noch nicht
entnommen werden!

LED im Dauerlicht und

akustisches Signal

Der Schweissvorgang ist been­ det.

Werden die Bänder nicht verschweisst und es
ertönt das akustische Signal, dann wurde die
Spanntaste nicht betätigt.

– Nachdem das LED zu blinken aufgehört hat und das
akustische Signal ertönt, Wippenhebel gegen den
Traggriff ziehen.
– Das Gerät nach hinten rechts von der Umreifung
wegschwenken.
– Verschlusskontrolle durchführen (siehe Kapitel 6.2).

Bei starkem Schmutzanfall empfi ehlt es sich,
das Gerät regelmässig (täglich) zu reinigen.
Besonders sollten das Spannrad und die Zahnplatte
auf Beschädigung kontrolliert und sauber gehalten wer­den. Dies geschieht am einfachsten durch Ausblasen
mit Druckluft (Schutzbrille tragen).

6.2 VERSCHLUSSKONTROLLE

– Verschluss regelmässig auf sein Aussehen über­ prüfen (siehe Fig. 12). Bei schlecht geschweis­ sten Bändern: Einstellung der Schweisszeit

überprüfen (siehe Kapitel 6.3.3).
1 Gute Schweissung (die ganze Verschlussfl äche

ist sauber verschweisst, ohne dass überschüssiges
Material seitlich herausgedrückt wird).
2 Schlechte Schweissung (Schweissung nicht auf
ganzer Verschlussfl äche), Schweisszeit ist zu kurz
eingestellt.
3 Schlechte Schweissung (überschüssiges Material
wird seitlich herausgepresst), Schweisszeit ist zu
lang eingestellt.

Eine fehlerhaft verschweisste Umreifung
kann die Ladung nicht sichern und deshalb
zu Verletzungen führen.
Transportieren oder bewegen Sie nie-

mals ein Packgut mit nicht korrekt aus­ geführtem Reibschweissverschluss.

+

~2 sec.

Fig. 11 Gerät entnehmen

Fig. 12 Verschlusskontrolle

1

2

3

Fig. 10 Band verschweissen

1

2

11

11.08

Strapex STB 65

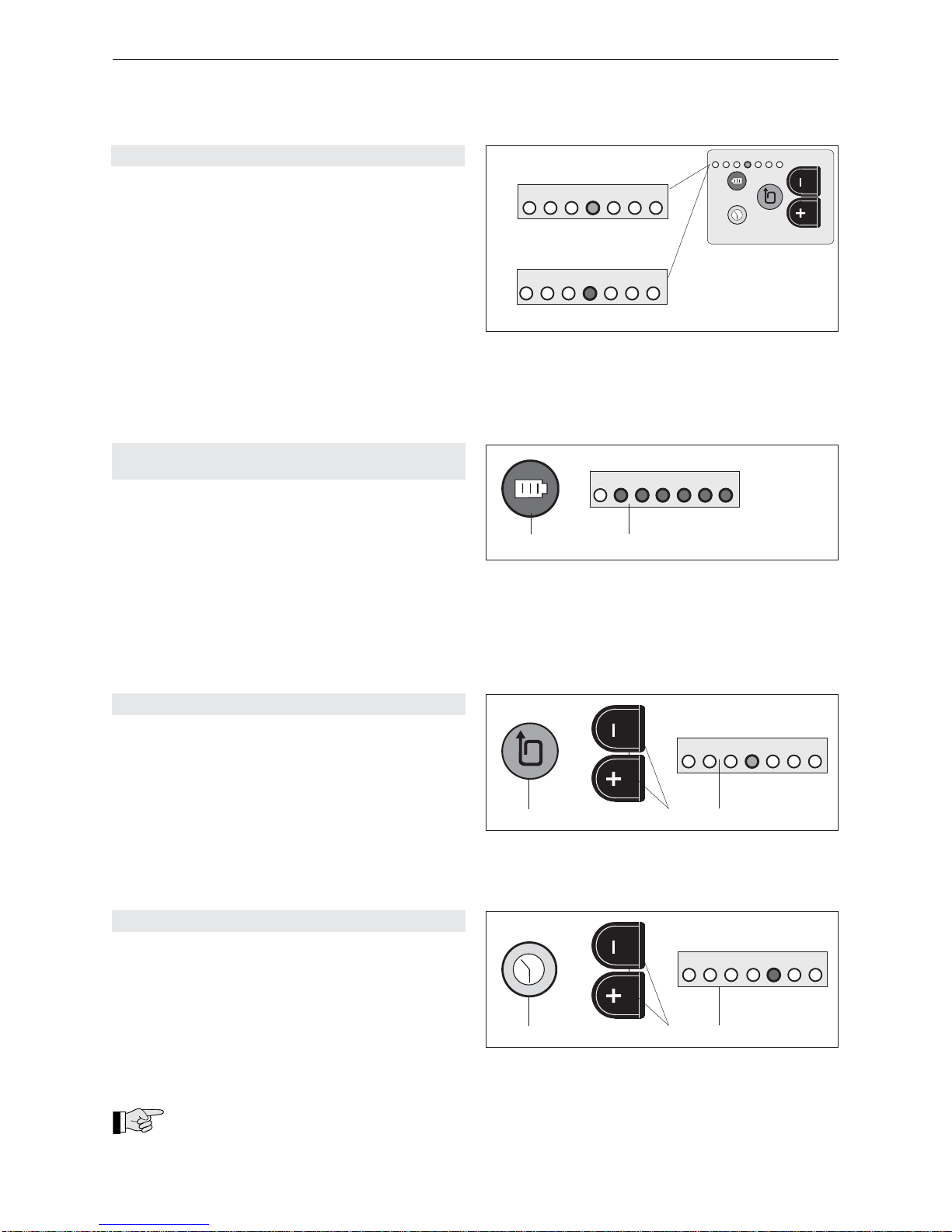

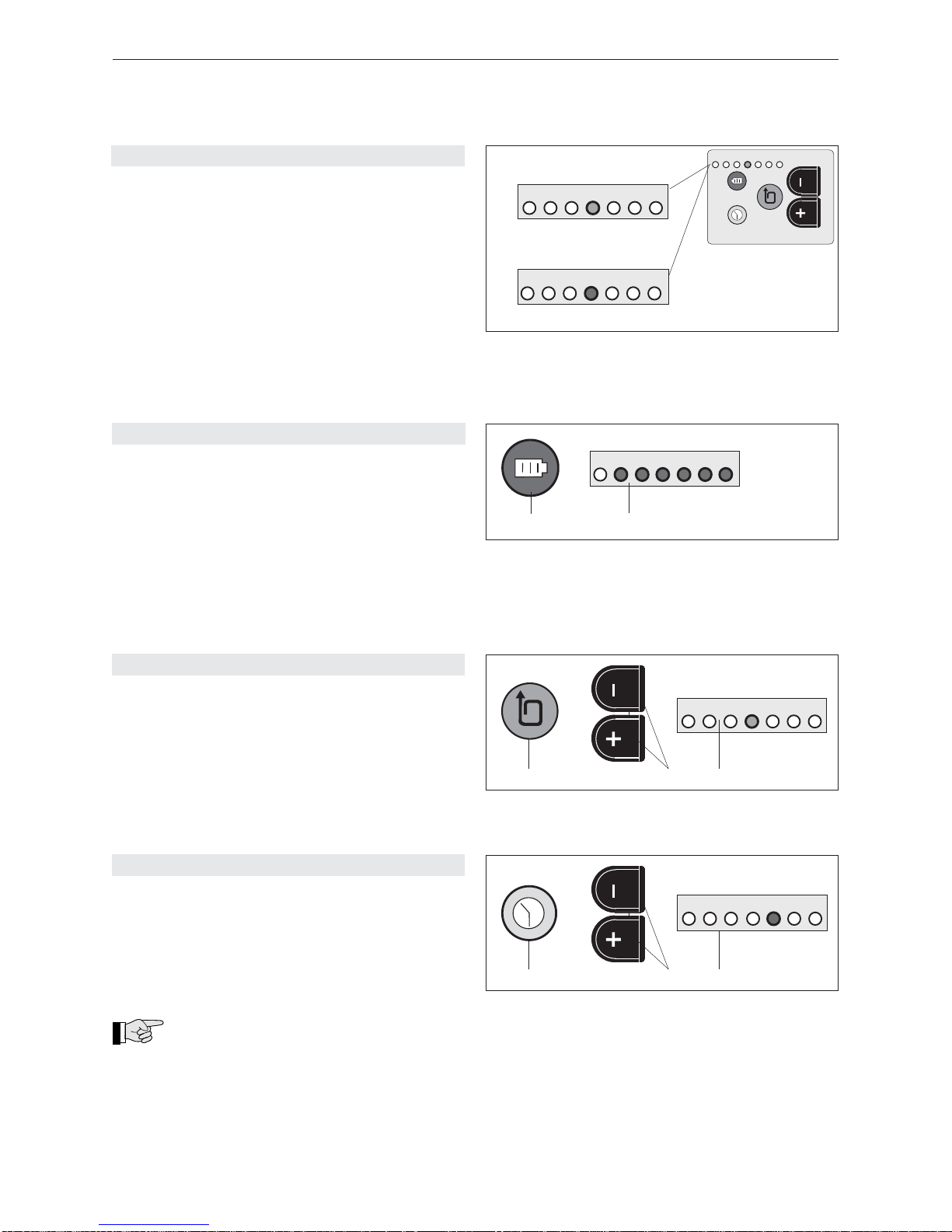

6.3 BEDIENPANEL

a) Standard-Anzeige (grün)
Mit eingesetztem und geladenen Akku wird die

aktuell eingestellte Spannkraft angezeigt.
1 = minimale Spannkraft (ca. 400 N)
7 = maximale Spannkraft (ca. 1400/3300 N*)
* Abhängig von Bandspannungsbereich, siehe
Kapitel 6.3.4
– Für die Einstellung der Spannkraft, siehe Kapitel

6.3.2.

b) Anzeige “Akku leer“ (rot)
Ist der eingesetzte Akku leer, schaltet das LED auf

rot, der Akku muss aufgeladen werden, siehe
Kapitel 5.3.

Fig. 13

7

6

5

4

3

2

1

a) Standard-Anzeige

grün

rot

b) Anzeige “Akku leer“

max. min.

7654321

7

6

5

4

3

2

1

6.3.1 AKKU-LADEZUSTAND PRÜFEN

– Drucktaste “Akku“ (14/1) kurz betätigen. Ladezu­ stand an der LED-Anzeige (14/2) ablesen.
1 = Akku leer
1–3 = minimale Ladung (Akku muss bald geladen
werden)
1–5 = nachlassende Ladung (Laden möglich)
1–6 = gute Ladung (Laden schadet dem Akku)
1–7 = maximale Ladung (Laden schadet dem Akku)

6.3.2 SPANNKRAFT EINSTELLEN

– Drucktaste “Spannkraft“ (15/1) kurz betätigen, bis
LED-Anzeige (15/3) blinkt.
– Drucktasten “+“ oder “–“ (15/2) betätigen, bis die
blinkende LED-Anzeige die gewünschte Spannkraft
anzeigt (2 sec. warten bis Wert gespeichert).
1 = minimale Spannkraft (ca. 400 N)
7 = maximale Spannkraft (ca. 1400/3300 N*)
* siehe Kapitel 6.3.4

6.3.3 SCHWEISSZEIT EINSTELLEN

– Drucktaste “Schweisszeit“ (16/1) kurz betätigen, bis
LED-Anzeige (16/3) blinkt.
– Drucktasten “+“ oder “–“ (16/2) betätigen, bis die
blinkende LED-Anzeige die gewünschte Schweiss­ zeit anzeigt (2 sec. warten bis Wert gespeichert).
1 = minimale Schweisszeit
7 = maximale Schweisszeit

Abschneiden:

Das Abschneiden des Bandes wird durch die
Schweisszeit beeinfl usst. Schneidet das Gerät schlecht
ab, Schweisszeit um eine Stufe verlängern.

Fig. 14

7

6

5

4

3

2

1

max. min.

rot

1

2

Fig. 15

1

2

7

6

5

4

3

2

1

grün

max. min.

3

Fig. 16

1

2

rot

max. min.

3

7

6

5

4

3

2

1

12

11.08

Strapex STB 65

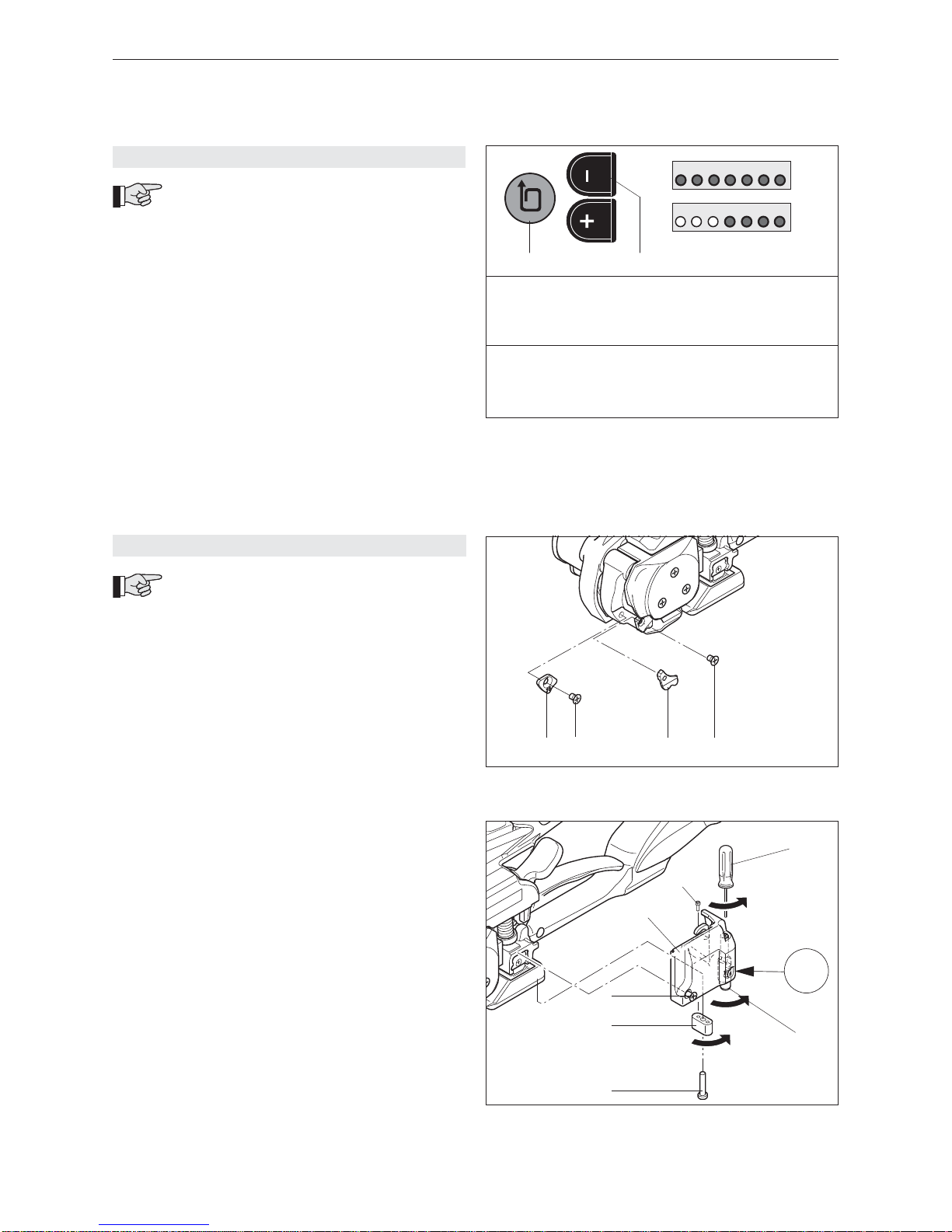

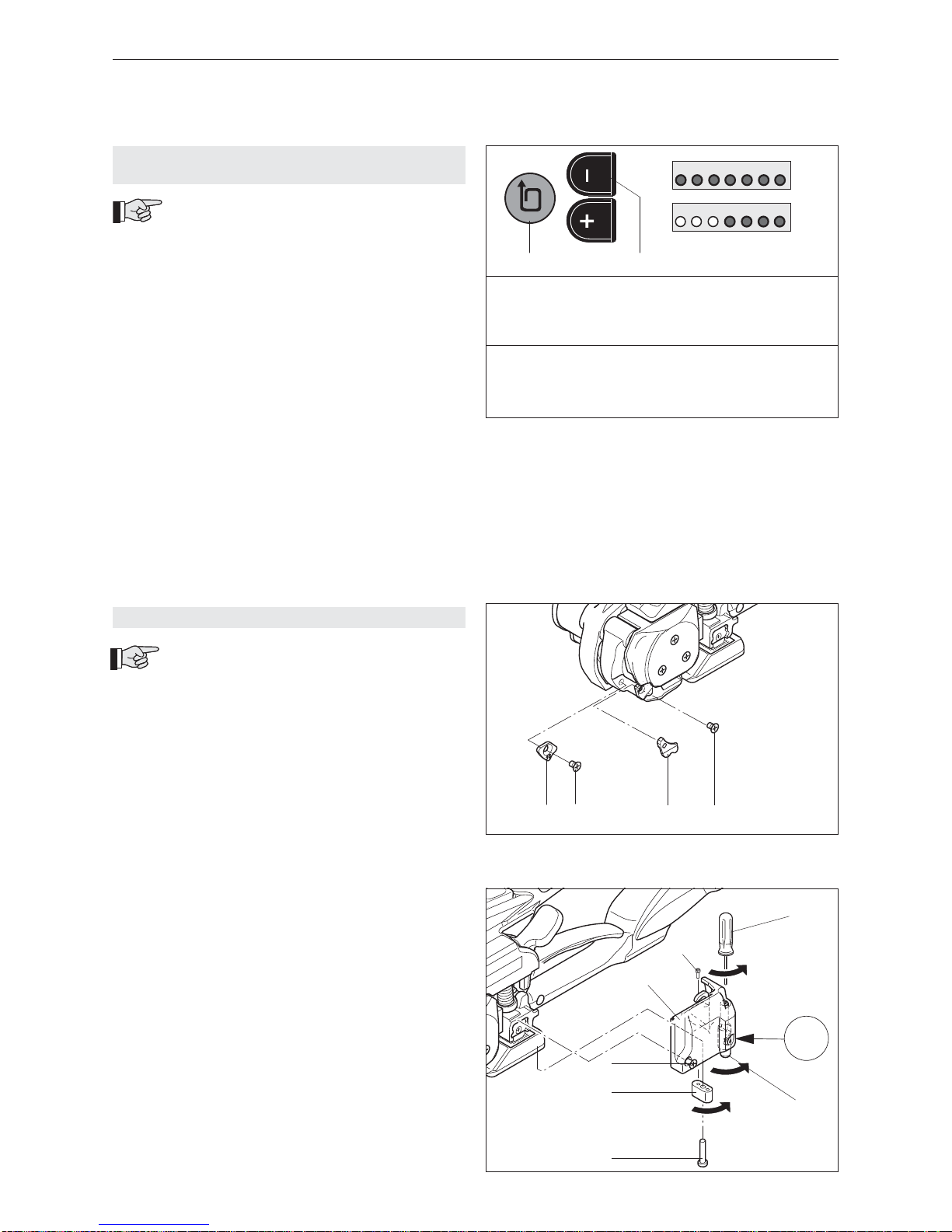

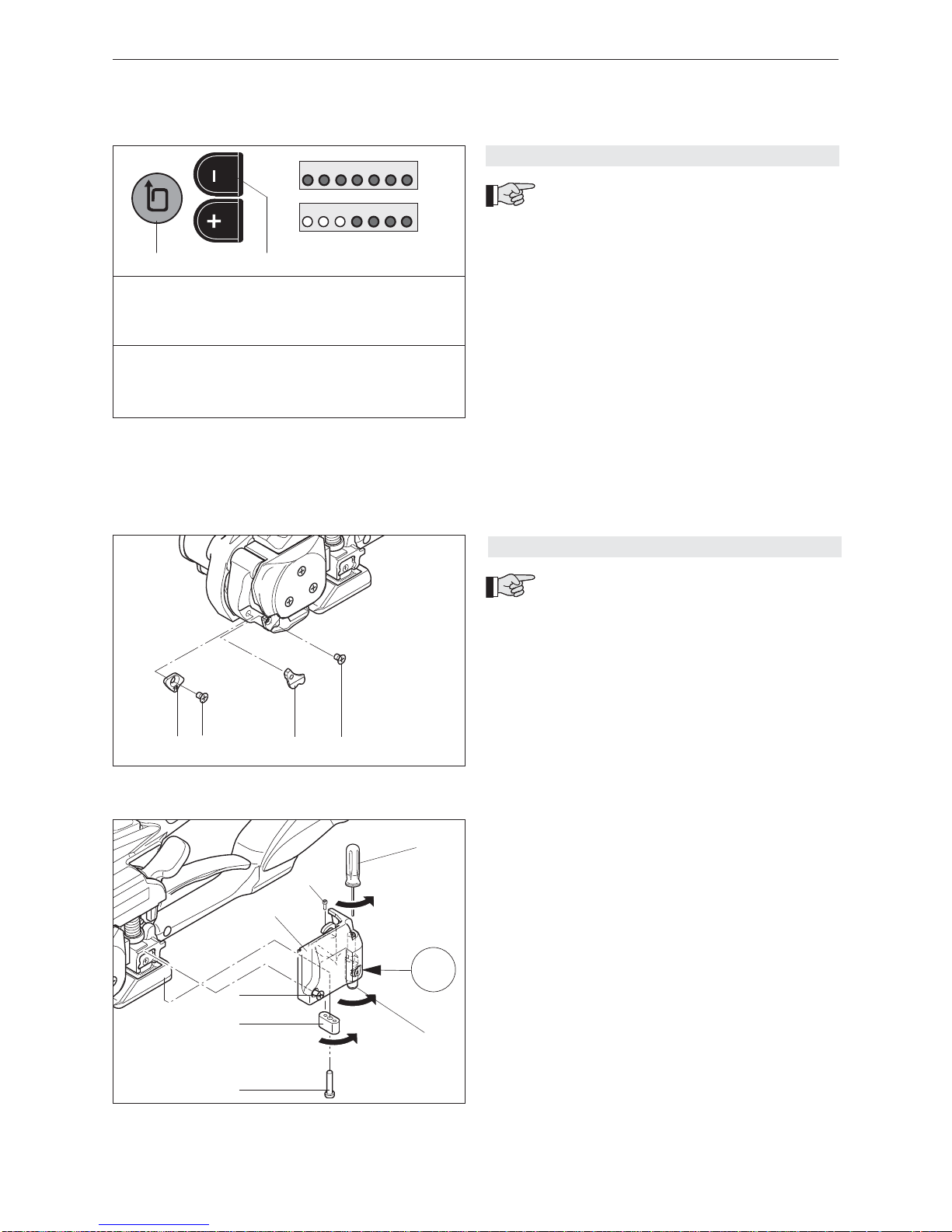

6.4 BANDBREITE EINSTELLEN

Das Gerät kann mit zwei verschiedenen
Bandbreiten betrieben werden (15–16 mm
oder 18–19 mm).

a) Umbau von 15–16 mm auf 18–19 mm

– Akku aus Gerät ziehen.
– Senkschraube (18/2) lösen und Bandanschlag
16 mm (18/1) entfernen.
– Wippenhebel gegen den Traggriff ziehen, Senk­ schraube (18/4) lösen und Bandführung 16 mm
(18/3) entfernen.

– Senkschraube (19/3) und Zylinderschraube (19/1)
lösen und Deckel (19/4) entfernen.
– Zylinderschraube (19/5) lösen und Bandanschlag
(19/2) 180° drehen und montieren.
– Mit Schraubenzieher (19/6) Gewindebolzen acht
Umdrehungen lösen. Bandführung (19/7) nach
unten ziehen und 180° drehen (19 mm Anzeige
erscheint). Mit Schraubenzieher (19/6) Gewindebol­ zen festziehen und Deckel (19/4) wieder montieren.
Schrauben (19/1) und (19/3) mit Loctite 222 sichern.

b) Umbau von 18–19 mm auf 15–16 mm

– Ablauf wie unter Punkt a) beschrieben.
– Bandanschlag 16 mm (18/1) montieren (Senk­ schraube (18/2) mit Loctite 222 sichern).
– Bandführung 16 mm (18/3) montieren (Senk­ schraube (18/4) mit Loctite 222 sichern).
– Bandanschlag (19/2) drehen.
– Bandführung (19/7) drehen bis Anzeige “16“
erscheint.

Fig. 17

* Richtwerte! Effektivwert am Packgut ist abhängig
vom Band und Packgut.

7654321

7654321

= A

= B

1

2

Fig. 18

1 2

34

Fig. 19

180°

180°

8 x

16/19

1

2

3

4

5

7

6

A)

1 2 3 4 5 6 7
400* 750* 900* 1300* 1600* 2000* 3300 N*

B)

1 2 3 4 5 6 7
400* 600* 750* 900* 1100* 1300* 1400 N*

6.3.4 BANDSPANNUNGSBEREICH EINSTELLEN

Am Gerät können folgende zwei Bandspan­ nungsbereiche eingestellt werden:

A = 400–3300 N (Standard, PET Bänder)
B = 400–1400 N (Empfohlen für Polypro-

pylen (PP) Bänder)

Bandspannungsbereich abfragen:

– Drucktaste “–“ (17/2) betätigen und festhalten, zu­ sätzlich Drucktaste “Spannkraft“ (17/1) für eine
Sekunde betätigen.
– Blinken die LED’s 1–7 = A (400–3300 N)
– Blinken die LED’s 1–4 = B (400–1400 N)

Bandspannungsbereich wechseln:

– Drucktaste “–“ (17/2) betätigen und festhalten, zu­ sätzlich Drucktaste “Spannkraft“ (17/1) für eine
Sekunde betätigen.
– Drucktaste “–“ oder “+“ kurz betätigen, Band­ spannungsbereich wechselt (2 sec. warten bis Wert
gespeichert).

13

11.08

Strapex STB 65

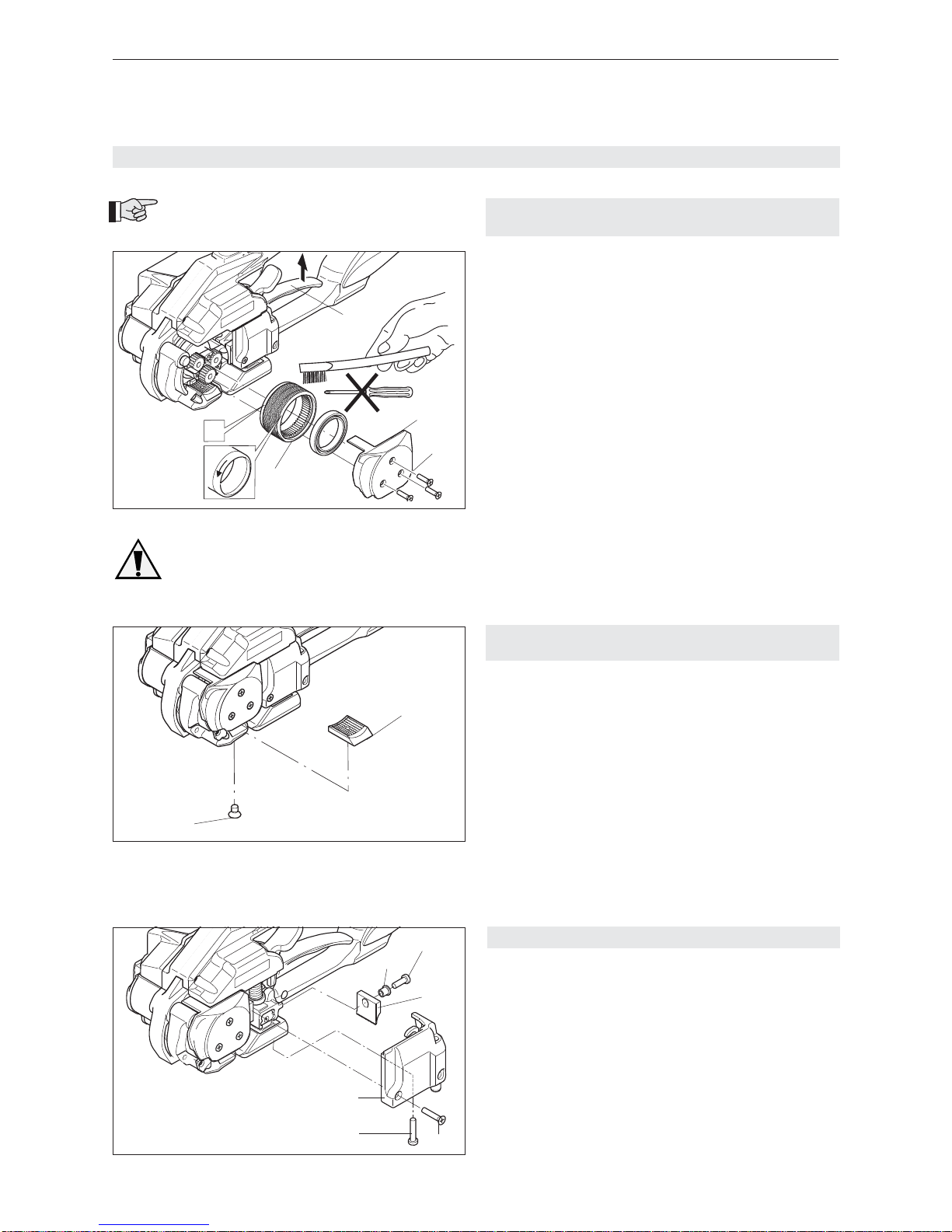

7.1 SPANNRAD REINIGEN/ERSETZEN

Ausbau

– Akku aus Gerät ziehen.
– Drei Senkschrauben (20/2) lösen und Deckel (20/3)
zusammen mit Rillenkugellager entfernen.
– Wippenhebel (20/4) anheben und Spannrad (20/1)
vorsichtig herausziehen.
– Spannrad mit Druckluft reinigen (Schutzbrille tra­ gen).
– Bei starker Verschmutzung der Verzahnung:
Spannrad vorsichtig mit beiliegender Stahldraht­ Bürste reinigen.
– Spannrad auf abgenützte Zähne überprüfen. Sind
mehrere Zähne abgenützt, Spannrad ersetzen
(Laufrichtung beachten, siehe Pfeil).

Das Spannrad darf nicht rotierend gerei­ nigt werden. Gefahr von Zähnebruch!

Einbau

– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Innen-Verzahnung des Spannrades leicht mit Klü­ berfett GBU Y 131 (Microlube) einfetten.
– Bei der Montage des Spannrades, Wippenhebel
anheben.
– Senkschraube (20/2) mit Loctite 222 sichern.

7.2 ZAHNPLATTE REINIGEN/ERSETZEN

Ausbau

– Akku aus Gerät ziehen.
– Senkschraube (21/1) lösen und Zahnplatte (21/2)
entfernen.
– Zahnplatte mit Druckluft reinigen (Schutzbrille
tragen).
– Bei starker Verschmutzung der Verzahnung:
Zahnplatte vorsichtig mit beiliegender Stahldraht­ Bürste oder Reissnadel reinigen.
– Zahnplatte auf abgenützte Zähne überprüfen,
nötigenfalls ersetzen.

Einbau

– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Senkschraube (21/1) mit Loctite 222 sichern.

7.3 ABSCHNEIDMESSER ERSETZEN

Ausbau

– Akku aus Gerät ziehen.
– Senkschraube (22/2) und Zylinderschraube (22/1)
lösen und Deckel (22/3) entfernen.
– Zylinderschraube (22/6) lösen und Abschneid­ messer (22/4) mit Bundbüchse (22/5) entfernen
und ersetzen.

Einbau

– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Vor dem Einbau des Abschneidmessers prüfen, ob
Druckfeder oberhalb des Abschneidmessers ein­ gesetzt ist.
– Schrauben (22/1), (22/2) und (22/6) mit Loctite 222
sichern.

Sämtliche Wartungsarbeiten können mit
einem Kreuzschraubenzieher (Phillips) aus­ geführt werden!

Fig. 22

Fig. 21

1

2

1

2

3

4

5

6

Fig. 20 (3 = Spannradtyp für STB 65)

7 WARTUNG UND INSTANDSETZUNG

2

1

3

3

4

14

11.08

Strapex STB 65

TABLE OF CONTENTS

Page

1 Technical data 14
2 General information 15

2.1 Information on environmental protection 15

3 Safety instructions 16

3.1 Safety instructions for battery
charger and battery 16

4 Description 17

4.1 Construction 17

4.2 Operating panel 17

4.3 Function 17

4.4 Battery charger 18

5 Initial operation 19

5.1 Battery charger 19
5 .2 First battery charge 19

5.3 Charging the battery 19

6 Operating instructions 20

6.1 Operating the tool 20

6.2 Checking the seal 21

6.3 Operating panel 22

6.3.1 Checking battery charge 22

6.3.2 Setting strap tension 22

6.3.3 Setting welding time 22

6.3.4 Setting strap tension range 23

6.4 Setting strap width 23

7 Preventive and corrective maintenance 24

7.1 Cleaning/replacing tension wheel 24

7.2 Cleaning/replacing tooth plate 24

7.3 Replacing cutting knife 24

8 Recommended spare parts 47

8.1 Parts list 47
Exploded drawing 53

1 TECHNICAL DATA

Weight 4.2 kg (9.9 lbs) (incl. battery)
Dimensions Length 375 mm (14.7“)
Width 130 mm (5.1“)
Height 140 mm (5.5“)

Strap tension 400–3300 N (88–727 lbs)
Tension speed 250 mm/s (9.8“/s)
Sealing Friction welded
Emission sound pressure
levels, measurement
type A (EN ISO 11202) L

pA

85 dB (A)
Vibrations at handle
(EN ISO 8662-1) a

h,w

2.2 ms

-2

BATTERY Bosch 14.4 V HD

Strappings with
one battery charge 120–250 (PP)
80–150 (PET)
depending on strap, strap
tension and package

Service life Up to approx 2000
chargings

BATTERY CHARGER IFC 1702dx

Voltage 100–240 V
Mode of operation Discharge/Charge

Charging time approx. 60–75 minutes
(incl. previous discharging)

PLASTIC STRAP

Strap quality Polypropylene (PP)
Polyester (PET)
Strap width
adjustable to 15–16 mm (

5

/8“) (PET),
18–19 mm (3/4“) (PET, PP)
Strap thickness Polypropylene

0.8–1.0 mm (.031“–.039“)
Polyester

0.8–1.3 mm (.031“–.051“)

DECLARATION OF AGREEMENT

According to norm:
EN ISO 12100-1, EN ISO 12100-2, EN 349,
EN 1050, EN 61000-6-1, EN 61000-6-3
CH-8953 Dietikon, 11.10.2005

Sales Manager General Manager Products
Packaging Technology: Packaging Technology:

R. Kieffer M. Binder

We take sole responsibility for declaring that the
tool STB 65, to which this declaration refers, is
in full compliance with the current requirements of
the guidelines laid down by the council on 22th
June 1998 (98/37/ECC), “Machine Guidelines“.

Furthermore, electrical installations are in compli­ ance with the guideline laid down by the council on

19. February 1973 (73/23/EEC) “Low Voltage Gui
delines“ and from 3th May 1989 (89/336/EEC)
“EMV Guidelines“.

15

11.08

Strapex STB 65

CAUTION!

Used where there is dan­ger to life and health.

WARNING!

Used for danger which
can cause material
damage.

NOTE!

Used for general infor­mation and information
which, if not followed
can cause faults in the
operating sequence.

2 GENERAL INFORMATION

These operating instructions are intended to simplify
familiarisation with the strapping tool and its proper
use for the intended purpose. The operating instruc­tions contain important information concerning the
safe, proper and effi cient use of the strapping tool.
Compliance with the instructions will help to avoid
danger, reduce repairs and stoppages and increase
the reliability and service life of the strapping tool.

The operating instructions must always be available at
the place of operation of the strapping tool. They must
be read and observed by all persons concerned with
work on the strapping tool. This work specifi cally
includes operation, refi lling of operating material, fault
elimination and maintenance.

In addition to the operating instructions and the regu­lations for accident prevention effective in the country
of use and place of application, the recognised techni­cal regulations for safety and proper operation must
also be observed.

2.1 INFORMATION ON ENVIRONMENTAL
PROTECTION

This tool is manufactured without any physical or che­mical substances which could be dangerous to health.

For disposal of all the parts, the governmental instruc­tions must be observed. The electrical assemblies
should be dismantled so that the mechanical, electro­mechanical and electronic components can be dis­posed of separately.

Dealers provide an
environmentally-
friendly battery
disposal service

• Do not open the

battery.

• Do not throw the
used battery into hou­ sehold waste, fi re or
water.

Defective or used
batteries undergo a
complete recycling
process.

16

11.08

Strapex STB 65

Original Strapex spare parts
must be used exclusively!

Not using original spare parts
will dissolve the warranty and
the liability.

Original

Strapex

Use for the intended purpose

This tool is designed for strapping packages, pallet
loads and the like.

The tool was designed and manufactured to provide
safe handling during the strapping operation.

The tool is designed for use with plastic straps (poly­propylene and polyester).

Possible misuse

The use of steel straps is not possible.

3.1 SAFETY INSTRUCTIONS FOR BATTERY
CHARGER AND BATTERY

Always inspect the electrical
plug and cable before use. If
damaged, they must be
replaced by qualifi ed personnel.

• Do not charge other types of batteries (see chapter

5.1) and use original accessories only.

• Keep the battery charger slot free of foreign objects
and protect against dirt.

• Protect the battery charger against humidity and
use it in dry areas only.

• Do not open the battery. Protect the battery against
impact, heat and fi re. Risk of explosion!

• When the battery is outside the battery charger,
cover its battery terminals to avoid short circuits
with metal objects. Risk of fi re and explosion!

• Keep battery dry and protected against frost. Do
not store it at temperatures over 50°C or below
10°C.

• Damaged batteries should not be used longer.

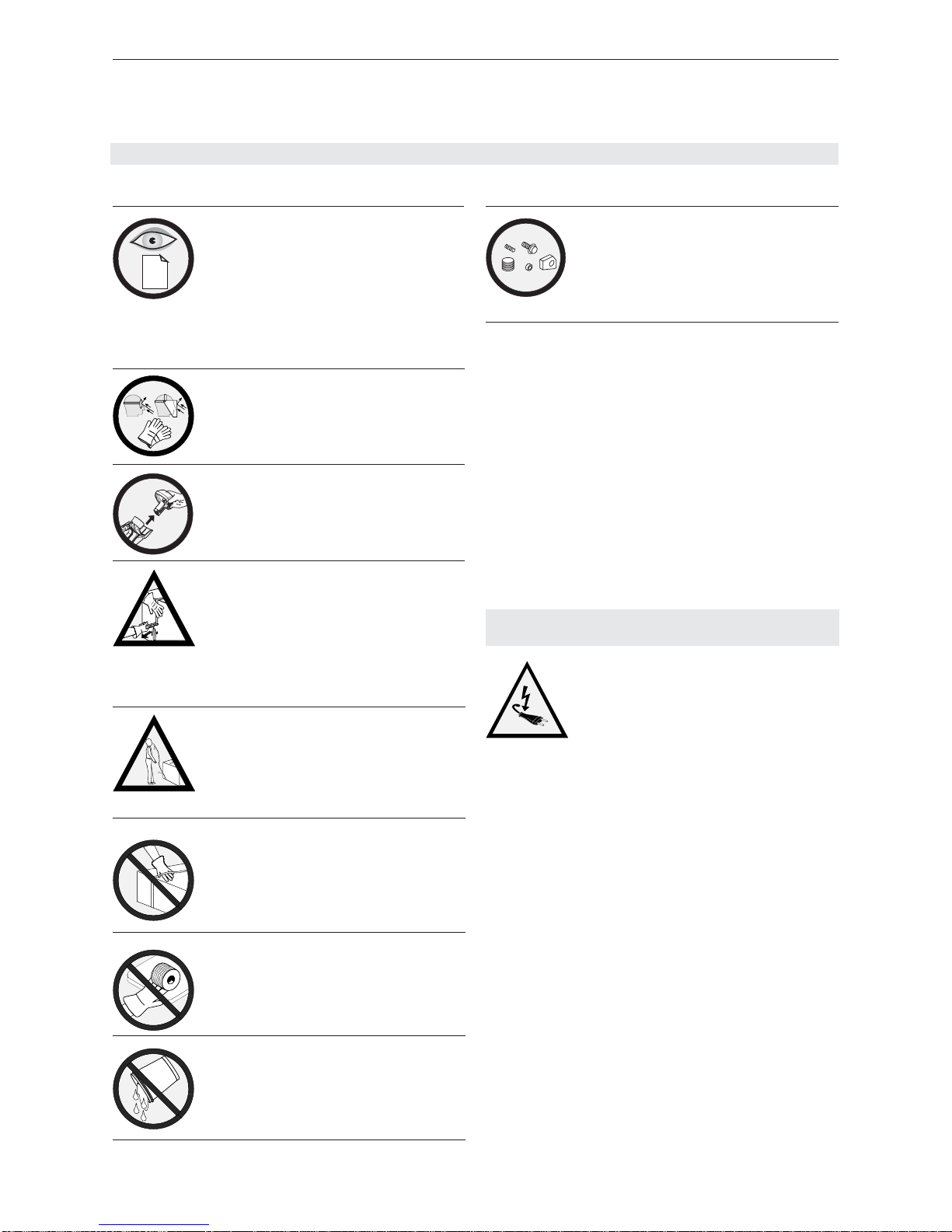

3 SAFETY INSTRUCTIONS

Inform yourself!

Read the operating instructions
carefully.
Preventive and corrective main­tenance on the tool may only
be carried out by trained per­sonnel.

Protect yourself!

When operating the tool, wear
eye, face and hand protection
(cut-proof gloves).

Power source!

Before starting preventive or
corrective maintenance, remo­ve battery from the tool.

Warning:
Strap will snap forward!

When cutting the strap, hold
the upper portion and stand
safely away from the strap.
Caution:
The lower strap will snap
forward.

Warning:
Strap could break!

Do not stand in line with the
strap while it is tensioned. The
strap could break!

Caution:
Only strap packed goods!

Do not put hands or other parts
of the body between the strap
and the package during the
strapping process.

Caution:
Danger of squeezing!

Do not put your fi ngers into the
tension wheel area.

Do not use water!

Do not use water or steam to
clean the tool.

jklsfjklsdjš
lksdfjkl
jkljsdllkjjkljsd
fkljjklkjkljsdafj
asdfjklkjjkljklj
ksldafkjkljklš
jkljklkljsdafjlkj
jkljjkljklkljljlk

17

11.08

Strapex STB 65

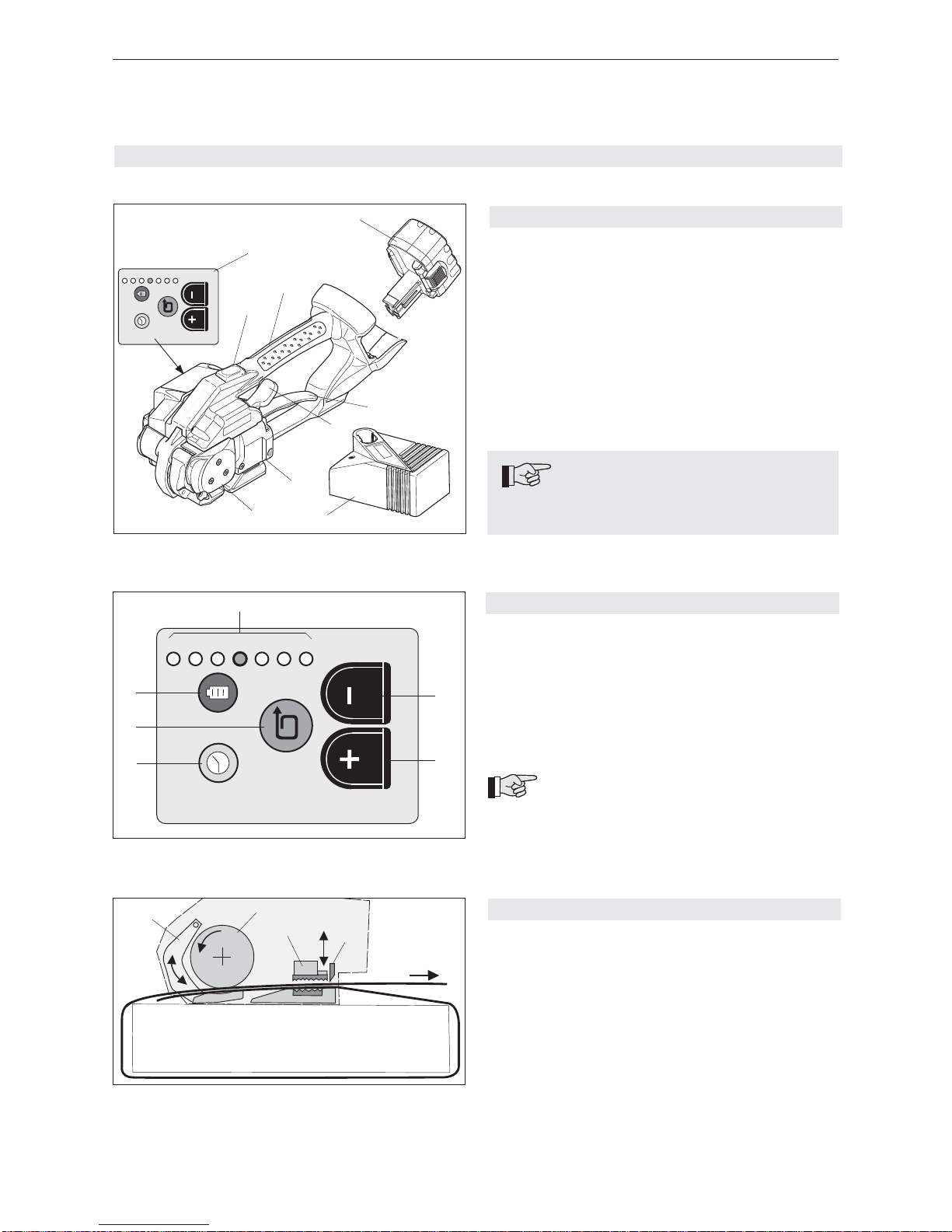

4 DESCRIPTION

4.3 FUNCTION

– Clamping of the straps by tooth plate on rocker
(3/1).
– Tensioning by feed wheel (3/2) anti-clockwise.
– Friction welding (3/3) of the straps.
– Upper strap is cut by knife (3/4).

4.1 CONSTRUCTION

1 Operating panel
2 Strap tensioning push button
3 Handle
4 Battery
5 Rocker lever
6 Welding/cutting button
7 Welding/Cutting
8 Tensioning
9 Battery charger (refer to chapter 4.4)

4.2 OPERATING PANEL

1 Welding time push button
2 Strap tension push button
3 Battery push button
4 LED-indicators 1–7
Green = Strap tension setting
Red = Battery empty indicator
5 Setting – push button
6 Setting + push button

For detailed information of the operating
panel, refer to chapter 6.3.

1

2

3

4

Fig. 3

Fig. 2

7

6

5

4

3

2

1

1

2

3

4

5

6

Note on performance
In order to achieve peak performance, only

original batteries and charger may be used.

7654321

Fig. 1

1

2

3

4

5

6

7

8

9

18

11.08

Strapex STB 65

4.4 BATTERY CHARGER

The battery charger (IFC1702dx) is a special device
with both charging and discharging functions for maxi­mum battery power and life.

– When a battery is placed in the charger, the remai­ ning charge level is tested fi rst. If the battery is not
completely discharged, the charger will fi rst empty it.
– After discharging, the battery charger switches auto­ matically to charge. The battery will be fully charged
in four steps by the pulse charging technique.

Battery discharging time: approximately 15 minutes
with discharged battery from
strapping machine
Battery charging time: 14.4 V/2.4 Ah
> +/- 60 minutes

No indicator
illuminated

Continuous
orange light

Flashing
orange light

Flashing
green light

Continuous
green light

Battery charger indicators:

Ready for charging
Mains supply is connected.
Battery not inserted or inter­ rupted (defective).

Discharging
Discharging runs until the
minimal Cell-voltage has
been achieved. The appli­ ance then automatically
switches to th charching
state.

Rapid charging

Rapid charging operates
until the battery is fully re­ charged. The battery char­ ger then switches automati­ cally to toppic- and trickle
charging.

Trickle charging
Battery is fully charged.
The battery charger is deli­ vering only a trickle charge.

Temperature
Warning: the battery is too
hot (or too cold). Trickle
charging only.
The battery charger swit­ ches automatically to rapid
charging when the tempera­ ture is within the permitted
range again.

Mains supply not connected:
electrical plug, cable or
battery charger defective.

Continuous
orange light

Fig. 4

19

11.08

Strapex STB 65

5 INITIAL OPERATION

5.1 BATTERY CHARGER

The mains supply must comply with the specifi cations
on the rating plate (Fig. 5).

The battery charger is suitable only for charging
batteries from the Bosch range of tools (NiCd/
NiMH) with the voltage of 14.4 V.

5.2 FIRST BATTERY CHARGE

Please observe the following points in order
to ensure optimum battery life:

– Connect battery charger (6/2) to mains supply.
– Insert battery (6/1) into battery charger slot.

For the fi rst charge, leave the battery in the char-
ger for at least fi ve hours, regardless of the bat-
tery indicator (the charging time for all subsequent

charges is about 60 minutes).

For all subsequent charges, only recharge the bat­tery when the LED indicator on the tool indicates
battery empty or the battery charge indicator show
at min. LED 5 or less (see Chapter 6.3.1).

Maximum battery output will be reached after four or
fi ve charging/discharging cycles.

5.3 CHARGING THE BATTERY

The charging process and error functions are indica­ted by a LED (6/3) (see chapter 4.4).

The charging time is approximately 60–75
minutes.

The maximum charging current fl ows when the tem-
perature of the battery is between 15–40°C. Avoid
charging the battery at temperatures below 0°C and
above 40°C.

If the battery is not to be used for a longer

period (several days), it should be remo­ved from the tool and charged/stored in the batte­ry charger.

Fig. 5

Input 90-135VAC, 170-264VAC / 47...65 Hz
Battery Type: Bosch NTC-Battery 14,4V

Fig. 6

1

2

3

20

11.08

Strapex STB 65

6 OPERATING INSTRUCTIONS

Fig. 7 Place strap around package

1

Fig. 9 Strap tensioning

1

Fig. 8 Slide straps into tool

1

6.1 OPERATING THE T OOL

– Insert charged battery (7/1) into strapping tool.
– Place strap round goods to be packaged, so that
the straps lie one above the other on top of
package. The beginning of the strap is underneath.
Hold the straps with the left hand so that the strap
beginning is approximately 20 cm (8“) ahead of the
hand.

– Take the tool in the right hand and lift the rocker
lever (8/1) towards the handle.
– Slide the straps, one on top of the other, into the
tool up to the stop.

The strap lead is now approximately 5 cm
(2“) beyond the tool.

– Release the rocker lever.

– Press the push button (9/1). The strap is tensioned
until the required or pre-selected strap tension is
reached.

– The strap tension can be adjusted on the oper­ ating panel (see Chapter 6.3.2).

– The strap can be re-tensioned at any time.

Releasing strap tension

In order to release the strap tension after the tension­ing process, lift rocker lever (8/1) against handle.

Tensioning – welding:

The welding may also be started before the
strap has been tensioned. However, the tensioning
button must be pressed once before welding.

21

11.08

Strapex STB 65

– Depress button (10/1) completely to the stop. The
straps are welded together and the upper strap is
cut off. The LED indicator (10/2) indicates the cooling
time of the sealing:

LED fl ashing
After fi nishing the friction wel-
ding, the green LED fl ashes for
approx. two seconds.
Do not remove the tool during
this time!

Continuous LED and audible

signal
The sealing cycle is fi nished.

If the straps have not been welded and an
audible signal sounds, this means the tension
button was not depressed.

– After the LED has stopped fl ashing and the audible
signal sounds, raise the rocker lever up to the
handle.
– Swing the tool away from the strapping backwards
and to the right.
– Check the seal (refer to chapter 6.2).

If the tool is used in a dirty environment, it is
recommended that it should be cleaned daily.
In particular the tension wheel and the tooth plate
should be checked for damage and kept clean. This is
best performed by blasting with compressed air (wear
goggles).

Fig. 10 Welding straps

1

2

Fig. 11 Removing tool

6.2 CHECKING THE SEAL

– Check appearance of seal (see fi g. 12) regularly.
If the straps are poorly welded, check the welding

time setting (refer to chapter 6.3.3).
1 Good seal (the complete surface is cleanly welded

without excess material being forced out sideways).
2 Poorly welded seal (not welded over the complete
surface), welding time too short.
3 Poorly welded seal (excess material is forced out
sideways), welding time too long.

An incorrectly welded strapping cannot
secure the package and can thus lead to
injuries.
Never transport or move packaged

goods with incorrectly welded seals.

+

~2 sec.

Fig. 12 Checking of seal

1

2

3

22

11.08

Strapex STB 65

6.3 OPERATING PANEL

a) Standard indication (green)

The current strap tension setting is monitored with
inserted and charged battery.
1 = minimum strap tension (approx. 400 N)
7 = maximum strap tension (approx. 1400/3300 N*)
* depending on strap tension range, refer to chap­ ter 6.3.4.
– For adjustment of strap tension, refer to chapter

6.3.2.

b) Battery empty indication (red)

If the inserted battery is empty, the LED switches to
red and the battery must be charged, refer to chapter

5.3.

Fig. 13

7

6

5

4

3

2

1

a) Standard indication

green

red

b) Battery empty indication

max. min.

7654321

7

6

5

4

3

2

1

6.3.1 CHECKING BATTERY CHARGE

– Depress battery push button (14/1) briefl y. Read off
battery charge on LED indicator (14/2).
1 = empty battery
1–3 = minimum charge (battery must be charged
soon)
1–5 = decreasing charge (charging possible)
1–6 = good charge (charging would damage the
battery)
1–7 = maximum battery charge (charging would
damage the battery)

6.3.2 SETTING STRAP TENSION

– Depress strap tension push button (15/1) briefl y
until LED indicator (15/3) fl ashes.
– Depress – or + push button (15/2) until fl ashing
LED indicator shows required strap tension (wait
two seconds until new setting is saved).
1 = minimum strap tension (ca. 400 N)
7 = maximum strap tension (ca. 1400/3300 N*)
* refer to Chapter 6.3.4.

6.3.3 SETTING WELDING TIME

– Depress welding time push button (16/1) briefl y
until LED indicator (16/3) fl ashes.
– Depress – or + push button (16/2) until fl ashing
LED indicator shows required welding time (wait
two seconds until new setting is saved).
1 = minimum welding time
7 = maximum welding time

Cutting:
The cutting of the strap is infl uenced by the
welding time. If the tool cuts badly, extend the welding
time by one interval.

Fig. 14

7

6

5

4

3

2

1

max. min.

red

1

2

Fig. 15

1

2

7

6

5

4

3

2

1

green

max. min.

3

Fig. 16

1

2

red

max. min.

3

7

6

5

4

3

2

1

23

11.08

Strapex STB 65

6.4 SETTING STRAP WIDTH

The tool can be used with two different strap
widths (15–16 mm (

5

/8“) or 18–19 mm (3/4“).

a) Change strap width from 15–16 mm to 18–19 mm

– Remove battery from tool.
– Release sunk screw (18/2) and remove strap stop
16 mm (18/1).
– Lift the rocker lever towards the handle, release
sunk screw (18/4) and remove strap guide 16 mm
(18/3).

– Release sunk screw (19/3) and cylinder screw (19/1)
and remove cover (19/4).
– Release cylinder screw (19/5) turn strap stop (19/2)
180° and remount it.
– Unscrew threaded bolt eight turns with screwdriver
(19/6).
– Pull down strap guide (19/7) and turn it 180° until
19 mm indicator appears.
– Tighten threaded bolt with screwdriver (19/6) and
mount cover (19/4).
– Secure screws (19/1) and (19/3) with Loctite 222.

b) Change strap width from 18–19 mm to 15–16 mm

– Sequence as described under point a).
– Mount 16 mm strap stop (18/1) and secure sunk
screw (18/2) with Loctite 222.
– Mount 16 mm strap guide (18/3) and secure sunk
screw (18/4) with Loctite 222.
– Turn strap stop (19/2).
– Turn strap guide (19/7) until “16“ indicator appears.

Fig. 17

7654321

7654321

= A

= B

1

2

Fig. 18

1 2

34

Fig. 19

180°

180°

8 x

16/19

1

2

3

4

5

7

6

* Standard values! Actual value on package depends
on strap and package.

A)

1 2 3 4 5 6 7
400* 750* 900* 1300* 1600* 2000* 3300 N*

B)

1 2 3 4 5 6 7
400* 600* 750* 900* 1100* 1300* 1400 N*

6.3.4 SETTING STRAP TENSION RANGE

The following two strap tension ranges can
be set on the tool:

A = 400–3300 N (standard, PET straps)
B = 400–1400 N (recommended for Polypro-

pylene (PP) straps)

Check strap tension range

– Depress and hold down “–“ push button (17/2), and
depress strap tension push button (17/1) for one
second.
– If the LEDs 1–7 are fl ashing = A (400–3300 N)
– If the LEDs 1–4 are fl ashing = B (400–1400 N)

Change strap tension range

– Depress and hold down “–“ push button (17/2), and
depress strap tension push button (17/1) for one
second.
– Depress “–“ or “+“ push button briefl y so strap
tension range changes (wait two seconds until new
setting is saved).

24

11.08

Strapex STB 65

7 PREVENTIVE AND CORRECTIVE MAINTENANCE

7.1 CLEANING/REPLACING TENSION WHEEL

Removal

– Remove battery from tool.
– Release three sunk screws (20/2) and remove cover
(20/3) with ball bearing.
– Lift rocker lever (20/4) and remove tension wheel
(20/1).
– Clean the tension wheel with compressed air (wear
goggles).
– If the tension wheel teeth are covered with heavy
dirt, they must be carefully cleaned with the wire
brush supplied.
– Check tension wheel for worn teeth. If a few teeth
are broken, replace tension wheel (observe rotating
direction, see arrow)

The tension wheel must not be cleaned
while it is rotating. There is a risk of
breaking teeth!

Installation

– Install the parts in reverse order.
– Grease gear teeth of tension wheel lightly with
Klüber grease GBU Y 131 (Microlube).
– When mounting tension wheel lift rocker lever.
– Secure sunk screw (20/2) with Loctite 222.

7.2 CLEANING/REPLACING TOOTH PLATE

Removal

– Remove battery from tool.
– Release sunk screw (21/1) and remove tooth plate
(21/2).
– Clean tooth plate with compressed air (wear
goggles).
– If the tooth plate teeth are covered with heavy dirt,
they must be carefully cleaned with the wire brush
supplied or a sharp tool.
– Check tooth plate for worn teeth, if necessary
replace tooth plate.

Installation

– Install the parts in reverse order.
– Secure sunk screw (21/1) with Loctite 222.

7.3 REPLACING CUTTING KNIFE

Removal

– Remove battery from tool.
– Release sunk screw (22/2) and cylinder screw
(22/1) and remove cover (22/3).
– Release cylinder screw (22/6) and remove cutting
knife (22/4) with fl anged bushing (22/5). Replace
cutting knife.

Installation

– Install the parts in reverse order.
– Before install cutting knife, check that the compres­ sing spring on top of knife is still mounted.
– Secure screw (22/1), (22/2) and (22/6) with Loctite

222.

All preventive maintenance tasks can be
performed with a Phillips screw driver!

Fig. 22

1

2

3

4

5

6

Fig. 21

1

2

Fig. 20 (3 = Tension wheel type for STB 65)

2

1

3

3

4

25

11.08

Strapex STB 65

TABLE DES MATIÈRES

Page

1 Données techniques 25
2 Instructions générales 26

2.1 Remarque relative à la protection de
l‘environnement 26
3 Instructions de sécurité 27

3.1 Instructions de sécurité: chargeur et
accumulateur 27
4 Description 28

4.1 Modules principaux 28

4.2 Panneau de commande 28

4.3 Fonctionnement 28

4.4 Chargeur 29

5 Mise en service 30

5.1 Chargeur d’accumulateur 30

5.2 Première charge de l’accumulateur 30

5.3 Charger l‘accumulateur 30

6 Mode d‘emploi 31

6.1 Mode d’emploi pour l’appareil 31

6.2 Vérifi cation du sertissage 32

6.3 Panneau de commande 33

6.3.1 Vérifi cation de l’état de charge de l’accu 33

6.3.2 Réglage de la force de tension 33

6.3.3 Réglage de la durée de soudage 33

6.3.4 Réglage de la gamme de tension de la bande 34

6.4 Réglage de la largeur de bande 34

7 Instructions de service 35

7.1 Nettoyage/remplacement de la molette
de tension 35

7.2 Nettoyage/remplacement de la plaque dentèe 35

7.3 Remplacement du couteau 35

8 Pièces de rechange recommandées 47

8.1 Liste des pièces 47

Vue éclatée 53

1 DONNÉES TECHNIQUES

Poids 4,2 kg (incl. accumulateur)
Encombrement Longueur 375 mm

Largeur 130 mm
Hauteur 140 mm

Force de tension 400–3300 N
Vitesse de tension 250 mm/s
Sertissage Soudage à friction
Niveaux de pression

acoustique, evaluation
type A (EN ISO 11202) L

pA

85 dB (A)

Vibrations au niveau des
poignées (EN ISO 8662-1)a

h,w

2,2 ms

-2

ACCUMULATEUR Bosch 14,4V HD

Nombre de cerclages
par charge 120–250 (PP)
80–150 (PET), selon la bande,

force de tension, et paquet
Durée de vie Jusqu’à 2000 recharges

CHARGEUR IFC1702dx

Courant électrique 100–240 V
Mode d‘exploitation Décharge/Charge

Rechargé en 60–75 minutes (y inclus
déchargement précédent)

BANDES PLASTIQUES

Qualité de bande Polypropylène (PP)
Polyester (PET)
Largeur de bande
réglable à 15–16 mm (PET)
18–19 mm (PET, PP)

Epaisseur de bande Polypropylène 0,8–1,0 mm
Polyester 0,8–1,3 mm

Nous déclarons sous notre propre responsabilité
que l‘appareil STB 65 ci-dessus, au sujet auquel
se réfère cette déclaration, est conforme aux pres­ criptions en vigueur de la directive du conseil du 22
juin 1998 (98/37/CEE) “Directive pour machines“.
En outre, la conformité est valable avec les pre­ scriptions en vigueur de la directive du conseil du
19 févier 1973 (73/23/CEE) “Directive pour basse
tension“ et du 3 mai 1989 (89/336/CEE) “Directive
EMV“.

DÉCLARATION DE CONFORMITÉ

Normes considerées:
EN ISO 12100-1, EN ISO 12100-2, EN 349,
EN 1050, EN 61000-6-1, EN 61000-6-3
CH-8953 Dietikon, 11.10.2004
Sales Manager General Manager Products
Packaging T echnology: Packaging Technology:

R. Kieffer M. Binder

26

11.08

Strapex STB 65

2.1 REMARQUE RELATIVE À LA PROTECTION

DE L‘ENVIRONNEMENT
Cet appareil est fabriqué sans aucun matériau nuisible

pour la santé.
L‘élimination de cet appareil doit être effectuée en

respectant les lois nationales. Les parties électriques
de la construction peuvent être démontées pour que
les composants mécaniques, électromécaniques et
électroniques puissent être triés séparément.

Les magasins spécia­ lisés vous proposent
une récupération écolo­ gique de vos vieux
accumulateurs.

• Ne pas ouvrir l‘accu-

mulateur.

• Ne jetez les accumu-
lateurs usagés ni aux
ordures, ni au feu, ni
dans l‘eau.

Les accumulateurs
défectueux récupérés
subissent un recyclage
complet.

PRUDENCE!

Utilisé si risque de mort
ou d‘atteinte à la santé.

ATTENTION!

Utilisé si risque de casse
matérielle.

REMARQUE!

Utilisé pour les remar­ques générales et pour
les remarques qui, si on
ne les respecte pas, en­traînent des dysfonction­nements

2 INSTRUCTIONS GÉNÉRALES

Ces instructions de service doivent faciliter la con­naissance de l‘appareil et les possibilités d‘utilisation
selon les règles. Les instructions de service contien­nent d‘importants renseignements, à savoir comment
l‘appareil doit fonctionner en toute sécurité, selon les
critères professionnels et d‘une manière économique.
Les respecter aide à éviter les dangers, à diminuer
les réparations et les temps d‘arrêt et à augmenter la
fi abilité de l‘appareil et sa durée de vie.

Les instructions de service doivent constamment être
à disposition sur le lieu d‘utilisation de l‘appareil. Elles
doivent être lues et appliquées par toutes les person­nes qui sont chargées de travaux sur l‘appareil. Ces
travaux comprennent en particulier le service,
l‘alimentation des consommables, l‘élimination des
pannes et l‘entretien.

En plus des instructions de service et des règlements
pour la protection contre les accidents valables dans
le pays et à l‘endroit d‘utilisation, il faut également
appliquer les règles de sécurité techniques pour un
travail professionnel et en sécurité.

27

11.08

Strapex STB 65

N‘utilisez que des pièces de
rechange d‘origine Strapex!

En cas contraire Strapex

peut
refuser les prestations de ga­rantie.

Original

Strapex

Renseignez-vous!

Avant l‘utilisation de l‘appareil,
consultez soigneusement le
mode d‘emploi.
La maintenance et la remise en
état de l’appareil doivent être
effectuée exclusivement par
du personnel ayant suivi une
formation adéquate.

Protégez-vous!

Pendant le travail, portez des
protections pour les yeux, le
visage et les mains (gants de
sécurité).

Alimentation!

Enlevez l‘accumulateur de
l‘appareil avant chaque travail
de maintenance ou de répara­tion.

Attention:
La bande saute!

En coupant la bande, restez
de côté et retenez bien le brin
supérieur de la bande.

Attention:

Soyez prudent, le brin inférieur
sautera en avant.

Attention:
La bande peut se rompre!

Ne restez jamais dans l’axe
de la bande quand celle-ci est
tendue, car la bande peut se
casser quand elle est tendue.

Prudence:
Cercler uniquement le pa­quet!

Ne mettez ni la main, ni
d‘autres parties du corps entre
la bande et l‘emballage.

Prudence:
Danger d‘écrasement!

Ne touchez ni la molette, ni son
environnement immédiat avec
les doigts.

Ne pas utiliser de l‘eau!

Ne pas utiliser de l‘eau ou de la
vapeur d‘eau pour nettoyer la
machine.

Utilisation conforme

Cet appareil a été conçu pour le cerclage de paquets
ou de palettes.

L‘appareil a été conçu et construit pour assurer toute
sécurité pendant le cerclage.

L‘appareil est destiné au cerclage des emballages
avec des bandes en plastique (polypropylène et poly­ester).

Utilisation abusive

Le cerclage avec du feuillard d‘acier est impossible
avec cet appareil.

3.1 INSTRUCTIONS DE SÉCURITÉ:

CHARGEUR ET ACCUMULATEUR

Avant toute utilisation, vérifi er le
bon état de la prise et du câble
électrique. S‘ils sont défectueux,
les faire remplacer par un pro­ fessionnel.

• Ne pas recharger d‘appareils étrangers. N‘utiliser
que des pièces de rechange d‘origine (voir chapitre

5.1).
.• Eviter au logement de rechargement toute mise en
contact avec un quelconque objet. Le protéger
également contre toute salissure.

• Protéger l‘appareil contre l‘humidité. Ne le mettre en
œuvre que dans des locaux secs.

• Ne pas ouvrir les accumulateurs. Les protéger des
chocs, de la chaleur et du feu: risques d‘explosion!

• Recouvrir les contacts des accumulateurs pour en
permettre le stockage hors de l‘appareil. Les court­ circuits avec un élément métallique provoquent des
risques d‘incendie et d‘explosion!

• Conserver le bloc d‘accu dans un endroit sec et à
l‘abri du gel. La température ambiante ne doit pas
dépasser 50°C et moins 10°C.

• Il est enterdit d‘utiliser des accumulateurs endom­ magés.

3 INSTRUCTIONS DE SÉCURITÉ

jklsfjklsdjš
lksdfjkl
jkljsdllkjjkljsd
fkljjklkjkljsdafj
asdfjklkjjkljklj
ksldafkjkljklš
jkljklkljsdafjlkj
jkljjkljklkljljlk

28

11.08

Strapex STB 65

4 DESCRIPTION

4.1 MODULES PRINCIPAUX

1 Panneau de commande
2 Bouton-poussoir „Tension de la bande“
3 Poignée
4 Accumulateur
5 Levier de bascule
6 Bouton “soudage/coupe“
7 Dispositif de soudage et coupe
8 Serrage
9 Chargeur (voir chapitre 4.4)

4.3 FONCTIONNEMENT

– Pincement des bandes par la plaque dentée dans le
bascule (3/1).
– Tension à l’aide de la molette de tension (3/2) dans
le sens contraire des aiguilles d’une montre.
– Fermeture de la bande par la technique de soudure
à friction (3/3).
– Coupe de la partie supérieure de la bande à l’aide
du couteau de sectionnement (3/4).

4.2 PANNEAU DE COMMANDE

1 Bouton-poussoir “Dourée de soudure“
2 Bouton-poussoir “Force de tension“
3 Bouton-poussoir “Accumulateur“
4 Affi cheur DEL “1–7“
Vert = Affi cheur “Force de tension réglée“
Rouge = Affi cheur “Accumulateur déchargé“
5 Bouton-poussoir “Réglage –“
6 Bouton-poussoir “Réglage +“

Pour une description détaillée du panneau
de commande, consulter le chapitre 6.3.

1

2

3

4

Fig. 3

Fig. 2

7

6

5

4

3

2

1

1

2

3

4

5

6

Caractéristiques de performance
Pour atteindre les données de performance, seuls

l‘accu et l‘appareil de chargement originaux peu
vent être utilisés.

7654321

Fig. 1

1

2

3

4

5

6

7

8

9

29

11.08

Strapex STB 65

4.4 CHARGEUR

Le chargeur de batteries (IFC1702dx) est un appareil
possédant des fonctions de déchargement et de char­gement pour une performance et une durée de vie
maximales des accus.

– Lorsqu’un accu est placé dans le chargeur de
batterie, la tension présente est tout d‘abord testée.
Si l’accu n’est pas complètement déchargé, cette
opération est tout d’abord totalement effectuée.
– Après déchargement, le chargeur de batteries
s’enclenche automatiquement sur chargement.
L’accu est complètement chargé selon quatre ni­ veaux différents (technique de chargement par
impulsion).

La durée de déchargement
de l’accu : environ 15 min. (avec
accu d’appareil de
cerclage déchargé).
Temps de chargement: 14,4 V/2,4 Ah
> +/- 60 min.

Affi chage du chargeur:

Disponibilité de recharge
L‘appareil est sous tension.
Aucun accumulateur en
position.

Déchargement
Déchargement en cours
jusqu‘à ce que la tension
minimale d‘élément soit
atteinte. Après quoi,
l‘appareil commute auto­ matiquement en mode de
recharge.

Recharge rapide
La recharge rapide est en
cours et se poursuit jusqu‘à
ce que l‘accumulateur
initalement affaibli soit de
nouveau complètement
rechargé. Après quoi,
l‘appareil commute auto­ matiquement en mode de
recharge d‘appoint.

Recharge d’appoint
Accumulateur est déjà
complètement rechargé.
L‘appareil est simplement en
mode de recharge.

Voyant vert
intermittent

Voyant vert
permanent

Aucune lampe n’est
allumée

Voyant orange
permanent

Voyant orange
intermittent

Voyant orange
permanent

Température
Attention: L‘accumulateur

est soit trop chaud, soit trop
froid. Dans ces conditions,
l‘appareil ne peut fonction­ ner qu‘en mode de recharge
d‘appoint. Le mode de
recharge rapide se déclen­ che automatiquement dès
que la température de l’accu
revient dans la gamme
admissible.

Tension de réseau absente;
prise, câble ou chargeur
défectueux defekt.

Fig. 4

30

11.08

Strapex STB 65

5 MISE EN SERVICE

5.1 CHARGEUR D‘ACCUMULATEUR

La tension du réseau doit être la même que celle indi­quée sur la plaque signalétique (Fig. 5).

L‘appareil a été conçu seulement pour la rechar­ge des accumulateurs (NiCd/NiMH) de la gamme
d’appareils Bosch (tension 14,4 V).

5.2 PREMIÈRE CHARGE DE L’ACCUMULATEUR

Afi n d’optimiser la durée de vie de l’accu-
mulateur, les points suivants devraient être
respectés:

– Raccorder le chargeur (6/2) à la tension du réseau.
– Introduire l’accu (6/1) dans le compartiment de
recharge.

Lors du premier processus de charge, charger
l’accumulateur pendant au minimum 5 heures
dans le chargeur d’accumulateur, indépendam­ment de l’affi chage de la charge (pour tous les pro-

cessus de charge ultérieurs, la durée de charge est
d’environ 60 minutes).

Dans les cas ultérieurs de processus de charge,
procéder à la charge de l’accumulateur unique­ment lorsque la lampe de contrôle “Accumulateur
déchargé“ de l’appareil s’allume ou l’indicateur
accu indique le niveau 5 au minimum ou plus
petit(voir chapitre 6.3.1).

L’accumulateur atteint sa capacité de rendement ma­ximale après 4–5 cycles de rechargement et déchar­gement.

5.3 CHARGER L‘ACCUMULATEUR

Une DEL (6/3) indique le processus de rechargement
en cours ou les éventuels dérangements (voir chapitre

4.4).

La recharge d‘un accumulateur dure environ
60–75 minutes.

Une charge complète optimale peut être assurée uni­quement lorsque la température de l‘accu est compri­se entre 15 et 40°C. Pour des raisons de capacité de
rendement, on ne doit pas charger l’accumulateur en
cas de températures d’accumulateur inférieures à 0°C
et supérieures à 40°C.

Lorsque l’accumulateur n’est pas utilisé

pendant un certain laps de temps
(plusieurs jours), ce dernier doit être retiré de
l’appareil et rechargé au moyen du chargeur
d’accumulateur.

Fig. 5

Input 90-135VAC, 170-264VAC / 47...65 Hz
Battery Type: Bosch NTC-Battery 14,4V

Fig. 6

1

2

3

31

11.08

Strapex STB 65

6 MODE D‘EMPLOI

6.1 MODE D‘EMPLOI POUR L‘APPAREIL

– Mise en place de l‘accu chargé (7/1) dans l’appareil.
– Placement de la bande autour du colis de telle
manière que les extrémités de bande se superpo­ sent sur la partie supérieure. Le début de la bande
est situé dessous. Saisir les bandes de la main
gauche de telle manière que le début de la bande
se trouve situé à une distance d’environ 20 cm de
la main.

– Tenir l’appareil avec la main droite et tirer le levier
de bascule (8/1) contre la poignée.
– Insérer les deux bandes superposées dans
l’appareil jusqu’à la butée.

L’extrémité de la bande doit dépasser
d’environ 5 cm de l’appareil.

– Relâcher le levier de bascule.

– Actionner le bouton-poussoir (9/1). La bande est
tendue jusqu’à obtention de la tension désirée ou
présélectionnée.

– La tension de bande peut être réglée à partir du
panneau de commande (consulter chapitre

6.3.2).

– Une tension complémentaire est possible en tout
temps.

Désactivation de la tension de la bande

Afi n de relâcher à nouveau la bande au cours du pro-
cessus de tension:
– Tirer le levier de bascule (8/1) contre la poignée.

Tension – Soudage:

L’opération de soudage peut aussi être
déclenchée sans qu’il y ait tension de la bande. Avant
le soudage, il faut cependant appuyer une fois sur la
touche de tension.

Fig. 7 Placement de la bande autour du colis

Fig. 9 Tension de la bande

Fig. 8 Insertion de la bande dans l’appareil

1

1

1

32

11.08

Strapex STB 65

– Presser la touche (10/1) vers le bas jusqu’en butée.
Les extrémités de la bande sont soudées ensemble
et la partie supérieure est coupée.
– L’affi chage DEL (10/2) indique le temps de refroidis-
sement du sertissage:

La DEL clignote
Après un sertissage effectué
par friction, la DEL verte clig­ note pendant environ deux
secondes. Pendant ce temps,
l’appareil ne doit pas être
retiré!

DEL en éclairage continu et

signal acoustique

Le processus de sertissage est
terminé.

Si les bandes ne sont pas soudées et que le
signal acoustique retentit, cela signifi e que la
touche de tension n’est pas presser.

– Après que la DEL a cessé de clignoter et quand le
signal acoustique retentit, tirer le levier de bascule
contre la poignée.
– Retirer l’appareil en arrière à droite du cerclage.
– Effectuer la vérifi cation du sertissage (voir chapitre

6.2).
En cas d’environnement très poussiéreux,

il est recommandé de nettoyer l’appareil ré­gulièrement. La molette de tension et la plaque dentée
devraient être tout particulièrement contrôlées pour
prévenir un éventuel endommagement et maintenues
en état de propreté. Nettoyer par simple souffl age d’air
comprimé (protections pour les yeux).

6.2 VÉRIFICATION DE SERTISSAGE

– Vérifi er régulièrement l’aspect du sertissage (voir
fi g. 12). En cas de bandes mal soudées: vérifi er le

réglage de la durée de soudure (voir chapitre

6.3.3).
1 Bonne soudure (toute la surface de jonction est

soudée proprement, sans restes de matériel écra
sé sur les côtés).
2 Mauvaise soudure (toute la surface de jonction
n‘est pas soudée), réglage trop court de la durée
de soudage.
3 Mauvaise soudure (des restes de matériel écrasé
se sont déposés sur les côtés) réglage trop long de
la durée de soudage.

Un cerclage soudé de manière défectueuse
ne peut plus assurer la charge et par con
séquent peut provoquer des blessures.

Ne transportez, ni ne déplacez jamais
des colis dont les fermetures à soudage
par friction ne sont pas effectuées
correctement.

Fig. 10 Soudage de la bande

Fig. 11 Retrait de l’appareil

Fig. 12 Vérifi cation de sertissage

1

2

3

+

~2 sec.

1

2

33

11.08

Strapex STB 65

6.3 PANNEAU DE COMMANDE

a) Affi chage standard (vert)

Lorsque l’accu est mis en place et chargé, la force
de tension réglée alors est affi chée.
1 = force de tension minimale (env. 400 N)
7 = force de tension maximale (env. 1400/3300 N*)
* Dépend de la gamme de tension de bande,
consulter chapitre 6.3.4.
– Pour le réglage de la force de tension, consulter
chapitre 6.3.2.

b) Affi chage “Accu déchargé“ (rouge)

Si l’accu mis en place est déchargé, la DEL commute
sur rouge, l’accu doit alors être rechargé, consulter
chapitre 5.3.

vert

rouge

Fig. 13

7

6

5

4

3

2

1

a) Affi chage standard

b) Affi chage “Accu déchargé“

max. min.

7654321

7

6

5

4

3

2

1

6.3.1 TEST DE L’ETAT DE CHARGE DE L’ACCU

– Actionner brièvement le bouton-poussoir “Accu“
(14/1). Lire l’état de charge de l’affi chage DEL (14/2).
1 = accumulateur déchargé
1–3 = chargement minimale (l’accu doit bientôt être
rechargé)
1–5 = chargement en diminution (chargement
possible)
1–6 = bon chargement (le chargement abîme
l‘accu)
1–7 = charge maximale de l’accu (le chargement
abîme l‘accu)

6.3.2 RÉGLAGE DE LA FORCE DE TENSION

– Actionner brièvement le bouton-poussoir “Force de
tension“ (15/1) jusqu’à ce que l’affi chage DEL
(15/3) clignote.
– Actionner les boutons-poussoirs (15/2) “+“ ou “–“
jusqu’à ce que l’affi chage clignotant DEL indique la
force de tension souhaitée (attendre 2 sec. jusqu’à
ce que la valeur soit mémorisée).
1 = force de tension minimale (env. 400 N)
7 = force de tension maximale (env. 1400/3300 N*)
* Consulter chapitre 6.3.4

6.3.3 RÉGLAGE DE LA DURÉE DE SOUDAGE

– Actionner brièvement le bouton-poussoir “Durée de
soudage“ (16/1) jusqu’à ce que l’affi chage DEL
(16/3) clignote.
– Actionner les boutons-poussoirs (16/2) “+“ ou “–“
jusqu’à ce que l’affi chage clignotant DEL indique la
durée de soudage souhaitée (attendre 2 sec.
jusqu’à ce que la valeur soit mémorisée).
1 = durée minimale de soudage
7 = durée maximale de soudage

Coupe:
La coupe de la bande est infl uencée par
la durée du soudage. Si l’appareil coupe mal,
augmenter la durée du soudage d’une graduation.

Fig. 14

7

6

5

4

3

2

1

max. min.

rouge

1

2

Fig. 15

1

2

7

6

5

4

3

2

1

vert

max. min.

3

Fig. 16

1

2

rouge

max. min.

3

7

6

5

4

3

2

1

34

11.08

Strapex STB 65

6.4 RÉGLAGE DE LA LARGEUR DE BANDE

L’appareil peut utiliser deux largeurs de
bandes différentes (15–16 mm ou 18–19 mm)

a) Conversion de 15–16 mm à 18–19 mm

– Retirer l’accu de l’appareil.
– Dévisser la vis noyée (18/2) et retirer la butée de
bande 16 mm (18/1).
– Soulever le levier de bascule contre la poignée,
dévisser la vis noyée (18/4) et retirer le guide de la
bande 16 mm (18/3).

– Dévisser la vis noyée (19/3) et la vis cylindrique
(19/1) et retirer le couvercle (19/4).
– Dévisser la vis cylindrique (19/5) et tourner la butée
de bande (19/2) de 180° et procéder au montage.
– Dévisser les bouchons fi letés de 8 rotations
complètes à l’aide d’un tournevis (19/6). Tirer le
guide de bande (19/7) vers le bas et le tourner de
180° (l’affi chage 19 mm apparaît). Serrer les
bouchons fi letés à l’aide du tournevis (19/6) et
remonter le couvercle (19/4). Sécuriser les vis
(19/1) et (19/3) avec de la loctite.

b) Conversion de 18–19 mm à 15–16 mm

– Séquence identique à celle décrite sous le point a).
– Monter la butée de bande 16 mm (18/1), (assurer la
vis noyée (18/2) avec de la loctite 222).
– Monter le guide de bande 16 mm (18/3), (assurer la
vis noyée (18/4) avec de la loctite 222).
– Tourner la butée de bande (19/2).
– Tourner le guide de bande (19/7) jusqu’à ce que
l’affi chage “16“ apparaisse.

Fig. 17

7654321

7654321

= A

= B

1

2

* Valeurs indicatives! La valeur effective sur le colis
dépend de la bande et du colis.

A)

1 2 3 4 5 6 7
400* 750* 900* 1300* 1600* 2000* 3300 N*

B)

1 2 3 4 5 6 7
400* 600* 750* 900* 1100* 1300* 1400 N*

Fig. 18

1 2

34

Fig. 19

180°

180°

8 x

16/19

1

2

3

4

5

7

6

6.3.4 RÉGLAGE DE LA GAMME DE TENSION

DE LA BANDE
Sur l’appareil, les deux gammes de tension

de bande peuvent être réglées:
A = 400–3300 N (Standard, bandes PET)
B = 400–1400 N (recommander pour des
bandes Polypropylène (PP)

Demande de la gamme de tension de bande

– Actionner le bouton-poussoir “–“ (17/2) et le
maintenir pressé, puis actionner pendant une
seconde le bouton-poussoir “Force de tension“
(17/1).
DEL 1–7 clignotent = A 400–3300 N
DEL 1–4 clignotent = B 400–1400 N

Changement de gamme de tension de bande

– Actionner le bouton-poussoir “–“ (17/2) et le
maintenir pressé, puis actionner pendant une
seconde le bouton-poussoir “Force de tension“
(17/1).
– Actionner brièvement le bouton-poussoir “–“ ou “+“,
la gamme de tension de bande change (attendre
deux secondes jusqu’à ce que la valeur soit
mémorisée).

35

11.08

Strapex STB 65

La molette de tension ne doit pas être
nettoyée lorsqu’elle est en rotation.
Danger de rupture de dents!

7 INSTRUCTIONS DE SERVICE

7.1 NETTOYAGE/REMPLACEMENT

DE LA MOLETTE DE TENSION

Démontage

– Retirer l’accu de l’appareil.
– Dévisser les trois vis noyées (20/2) et retirer le
couvercle (20/3) conjointement avec le roulement
rainuré à billes.
– Tirer le levier de bascule (20/4) et retirer précaution­ neusement la molette de tension (20/1).
– En cas de fort encrassement de la denture: nettoyer
soigneusement la molette avec la brosse à fi ls
d’acier jointe.
– Vérifi er si la molette de tension présente des dents
usées. Si plusieurs dents sont usées, remplacer la
molette de tension (observer le sens de rotation, voir
fl éche).

Remontage

– Le remontage se fait dans l’ordre inverse du démon­ tage.
– Graisser légèrement la denture intérieure de la
molette de tension avec de la graisse GBU 131
(Microlube).
– Tirer le levier de bascule pour montage de la molet­ te de tension.
– Sécuriser la vis noyée (20/2) avec de la loctite 222.

7.2 NETTOYAGE/REMPLACEMENT

DE LA PLAQUE DENTÉE

Démontage

– Retirer l’accu de l’appareil.
– Dévisser la vis noyée (21/1) et retirer la plaque
dentée (21/2).
– Nettoyer la plaque dentée avec de l’air comprimé
(porter des lunettes de protection).
– En cas de fort encrassement de la denture: nettoyer
soigneusement la molette avec la brosse à fi ls
d’acier jointe ou à l’aide d’une pointe à tracer.
– Vérifi er si la molette de tension présente des dents
usées, et la remplacer le cas échéant.

Remontage

– Le remontage se fait dans l’ordre inverse du dé­ montage.
– Sécuriser la vis noyée (21/1) avec de la loctite 222.

7.3 REMPLACEMENT DU COUTEAU

Démontage

– Retirer l’accu de l’appareil.
– Dévisser la vis noyée (22/2) et la vis cylindrique
(22/1) et retirer le couvercle (22/3).
– Dévisser la vis cylindrique (22/6), retirer le couteau
de coupe (22/4) avec la douille à épaule (22/5) et
procéder au remplacement.

Remontage

– Le remontage se fait dans l’ordre inverse du dé­ montage.
– Avant le montage du couteau de coupe, vérifi er si le
ressort de pression situé au-dessus du couteau est
mis en place.
– Sécuriser les vis (22/1), (22/2) et (22/6) avec de la
loctite 222.

L’ensemble des travaux de maintenance
peut être effectué à l’aide d’un tournevis
cruciforme (Phillips)!

Fig. 21

1

2

Fig. 22

1

2

3

4

5

6

Fig. 20 (3 = type de molette de tension pour STB 65)

2

1

3

3

4

36

11.08

Strapex STB 65

INDICE

Pagina

1 Dati tecnici 36
2 Informazioni generali 37

2.1 Informazioni relative alla protezione
dell’ambiente 37
3 Prescrizioni di sicurezza 38

3.1 Norme di sicurezza per il caricatore e
l‘accumulatore 38
4 Descrizione 39

4.1 Costruzione 39

4.2 Pannello di comando 39

4.3 Funzionamento 39

4.4 Caricatore 40
5 Messa in esercizio 41

5.1 Caricatore dell‘accumulatore 41
5 .2 Carica dell’accumulatore per la prima volta 41

5.3 Carica dell‘accumulatore 41
6 Istruzioni per l‘uso 42

6.1 Istruzioni per l’uso dell‘apparecchio 42

6.2 Controllo della chiusura 43

6.3 Pannello di comando 44

6.3.1 Controllo della carica dell’accumulatore 44

6.3.2 Regolazione della forza di tensione 44

6.3.3 Regolazione del tempo di saldatura 44

6.3.4 Regolazone del campo di tensione 45

6.4 Regolazione della larghezza della reggetta 45
7 Manutenzione e riparazione 46

7.1 Pulizia e sostituzione della ruota di tensione 46

7.2 Pulizia e sostituzione della piastra dentata 46

7.3 Sostituzione della lama di taglio 46
8 Parti di ricambio consigliate 47

8.1 Lista della parti 47

Disegno particolareggiato 53

1 DATI TECNICI

Peso 4,2 kg (incl. accumulatore)
Dimensioni Lunghezza 375 mm

Larghezza 130 mm
Altezza 140 mm
Tensione della

reggetta 400–3300 N
Velocità di tensione 250 mm/s
Chiusura Vibrosaldatura, obliqua

Livello di pressione acus­tica emesso, valutazione
tipa A (EN ISO 11202) L

pA

85 dB (A)
Vibrazioni mano-braccio
(EN ISO 8662-1) a

h,w

2,2 ms

-2

ACCUMULATORE Bosch 14,4 V HD

Numero di reggiature
per ricarica 120–250 (PP)
80–150 (PET) secondo il tipo
di reggetta, la tensione e il
tipo di colli

Durata di vita Fino a 2000 ricariche

CARICATORE IFC 1702dx

Voltaggio 100–240 V
Funzionamento Scaricamento/Caricamento

Tempo di ricarica 60–75 minuti (incl. scarica­ mento precedente)

REGGETTA

Qualità reggetta Polipropilene (PP)
Poliestere (PET)
Larghezza reggetta
regolabile 15–16 mm (PET)
18–19 mm (PET, PP)

Spessore reggetta Polipropilene 0,8–1,0 mm
Poliestere 0,8–1,3 mm

Dichiariamo sotto propria responsabilità che il
apparecchio STB 65, al quale questa dichiara-
zione si riferisce, corrisponde alle prescrizioni in
vigore delle direttive del Consiglio del 22 giugno
1998 (98/37/CEE) „Direttive per macchinari“.
Inoltre, essa è conforme alla normativa in vigore del
Consiglio del 19 febbraio 1973 (73/23/CEE) „Diretti­ ve per bassa tensione“ e del 3 maggio 1989
(89/336/CEE) „Normativa EMV“.

Norme in considerazione:
EN ISO 12100-1, EN ISO 12100-2, EN 349,
EN 1050, EN 61000-6-1, EN 61000-6-3
CH-8953 Dietikon, 11.10.2004
Sales Manager General Manager Products
Packaging Technology: Packaging T echnology:

R. Kieffer M. Binder

DICHIARAZIONE DI CONFORMITÀ

37

11.08

Strapex STB 65

2.1 INFORMAZIONI RELATIVE ALLA
PROTEZIONE DELL’AMBIENTE

Per la costruzione dell‘apparecchio non vengono
impiegate sostanze fi siche o chimiche nocive per la
salute.

Per lo smaltimento dovranno essere rispettate le
prescrizioni legali in vigore. Le parti elettriche sono da
smontare in modo tale che le componenti mec-cani­che, elettromeccaniche e elettroniche possano essere
smaltite separatamente.

Il rivenditore specializ­ zato offre un servizio di
recupero ecologico
degli accumulatori

• Non aprire l’accu-

mulatore.

• Non gettate gli accu­ mulatori usati tra i rifi uti
domestici, nel fuoco o
in acqua.

Gli accumulatori difettosi
o che non vengono più
utilizzati, vengono com­ pletamente riciclati.

PERICOLO!

Viene usato per indicare
pericolo per la vita o la
salute.

ATTENZIONE!

Viene usato per indicare
pericolo di danni materia­li.

AVVISO!

Viene usato per indi­cazioni generali e per
indicazioni che, se non
osservate, possono
causare disturbi al
processo di lavorazione.

2 INFORMAZIONI GENERALI

Queste istruzioni per l‘uso hanno lo scopo di facilitare
la conoscenza dell‘apparecchio e delle sue possibilità
di utilizzo. Esse contengono importanti informazioni su
come utilizzare l‘apparecchio in modo sicuro, compe­tente ed economico. La loro osservanza contribuisce
ad evitare pericoli riparazioni e fermi macchina e ad
aumentare l’affi dabilità e la durata di vita della macchi-
na stessa.

Le istruzioni devono essere costantemente dispo­nibili presso la macchina. Esse devono venire lette
da tutto il personale incaricato dell’uso della macchi­na. In particolare, è importante il modo di impiego,
l‘eliminazione dei disturbi e la manutenzione.

Oltre alle istruzioni per l’uso ed alle prescrizioni sulla
prevenzione degli infortuni del paese di utilizzo della
macchina, sono da osservare anche le regole tecni­che relative ad un lavoro sicuro e competente.

38

11.08

Strapex STB 65

Usi o parti di ricambio originali
Strapex!

L’utilizzo di altre parti di ricambio
non Strapex annulla qualsiasi
prestazione di garanzia e di
responsabilità civile.

Original

Strapex

Si informi!

Prima di utilizzare l’apparec­chio, leggere attentamente le
istruzioni per l’uso.
La manutenzione e la ripara­zione dell’apparecchio vanno
effettuate unicamente da per­sonale addestrato.

Si protegga!
Durante il lavoro, indossate
delle protezioni per gli occhi, il
viso e le mani (guanti di prote­zione).

L‘energia!

Prima di eseguire lavori di
riparazione e manutenzio­ne, estrarre l‘accumulatore
dall‘apparecchio.

Attenzione:
Il nastro scatta in su!

Tagliando la reggetta, tenere
ben salda la parte superiore e
mantenere una distanza di sicu­rezza.
Attenzione:
La parte inferiore scatterà in
avanti.

Attenzione:
Il nastro può rompersi!

Durante l‘operazione di tenditu­ra non rimanere sulla traiettoria
della reggetta, si potrebbe
spezzare!

Prudenza:
Pericolo di contusioni!

Non mettere le dita vicino alla
rotella di tensione.

Prudenza:
Legare solo pacchi!

Durante la tenditura non mette­re le mani o altre parti del corpo
tra la reggetta e l’imballaggio.

Non utilizzare acqua!
È proibito utilizzare acqua o
vapore per la pulizia dell’appa­recchio.

Utilizzazione secondo le norme

Questo apparecchio è destinato alla reggiatura di
pacchi, per carichi di palette etc.

Questo apparecchio è stato ideato e costruito per as­sicurare la massima sicurezza durante la reggiatura.

L‘apparecchio è destinato alla reggiatura con reggette
in materiale plastico (polipropilene e poliestere).

Possibili abusi

La reggiatura con reggetta d‘acciaio con questo appa­recchio non è possibile.

3 PRESCRIZIONI DI SICUREZZA

jklsfjklsdjš
lksdfjkl
jkljsdllkjjkljsd
fkljjklkjkljsdafj
asdfjklkjjkljklj
ksldafkjkljklš
jkljklkljsdafjlkj
jkljjkljklkljljlk

3.1 NORME DI SICUREZZA PER

CARICATORE ED ACCUMULATORE
Prima di qualsiasi utilizzazione

dell’apparecchio, verifi cate la
presa ed il cavo elettrico. Nel
caso in cui fossero difettosi,
fateli sostituire da uno specia­ lista.

• Non caricate degli accumulatori d’altro tipo,
utilizzate solamente dei pezzi di ricambio originali
(vedi capitolo (5/1).

• Il contenitore del caricatore non deve essere a
contatto con altri oggetti e deve essere protetto da
ogni tipo di sporcizia.

• Proteggete l’apparecchio dall’umidità e utilizzatelo
solamente in locali asciutti.

• Non aprite gli accumulatori, proteggeteli dagli urti,
dal calore e dal fuoco. Pericolo d’esplosione!

• Coprite i contatti dell’accumulatore quando esso
non si trova nel caricatore. In caso di corti circuiti
con oggetti metallici sussiste un pericolo d’incendio
e di esplosione!

• Mantenete l’accumulatore in un luogo asciutto ed al
riparo dal gelo. La temperatura ambiente non deve
superare i 50°C e –10°C non al di sotto.

• Gli accumulatori danneggiati non devono essere
più riutilizzati.

39

11.08

Strapex STB 65

4 DESCRIZIONE

4.3 FUNZIONAMENTO

– Blocco delle reggette con la piastra dentata nel
bilanciere (3/1).
– Tenditura con la ruota di tensione (3/2) in senso
antiorario.
– Saldatura per attrito delle reggette con accoppia­ mento a frizione (3/3).
– Tagllio della reggetta superiore con la lama di taglio
(3/4).

4.1 FUNZIONAMENTO

1 Pannello di comando
2 Tasto „Tendere reggetta“
3 Manico per il trasporto
4 Accumulatore
5 Leva del bilanciere
6 Tasto“Saldatura/Taglio“
7 Dispositivo taglio/saldatura
8 Tenditore
9 Caricatore (vedi il capitolo 4.4)

4.2 PANNELLO DI COMANDO

1 Tasto “Tempo di saldatura“
2 Tasto “Forza di tensione“
3 Tasto “Accumulatore“
4 Indicatori LED “1–7“
Verde = indicatore “forza di tensione regolata“
Rosso = indicatore “accumulatore scarico“
5 Tasto “Regolazione –“
6 Tasto “Regolazione +“

Per una descrizione dettagliata del pannello
di comando, vedi il capitolo 6.3.

1

2

3

4

Fig. 3

Fig. 2

7

6

5

4

3

2

1

1

2

3

4

5

6

Caratteristiche di prestazione
Per ottenere i dati di prestazione, si devono usare

soltanto accumulatori e caricabatteria originali!

7654321

Fig. 1

1

2

3

4

5

6

7

8

9

40

11.08

Strapex STB 65

4.4 CARICATORE

Il caricabatteria (IFC1702dx) è dotato di funzione di
scaricamento e caricamento per una prestazione e
durata massima dell’accumulatore.

– Introducendo l’accumulatore nel caricabatteria,
è controllata dapprima la tensione attuale. Se
l’accumulatore non è completamente scaricato,
viene dapprima scaricato del tutto.
– Dopo lo scaricamento, il caricabatteria si comuta
automaticamente sulla funzione di caricamento.
L’ accumulatore è caricato completamente in quattro
livelli (tecnica di caricamento a impulsi).

Durata di scaricamento
dell’accumulatore: ca. 15 min. (con accumula-
tore scarico dall’utensile per
la reggettatura)
Tempo di ricarica: 14,4 V/2,4 Ah > +/- 60 min.

Indicatori del caricatore:

Sotto tensione

L’apparecchio è sotto
tensione. Accumulatore non
inserito.

Scaricamento
Lo scaricamento è in corso
fi nché la tensione minimale
della cella sarà raggiunta.

In
seguito, il caricatore commu­ terà automaticamente in
ricarica rapida.

Ricarica rapida

La ricarica rapida è in corso
e continuerà fi nché l’accu-
mulatore non sarà completa­ mente ricaricato. In seguito,
il caricatore commuterà
automaticamente in ricarica
di mantenimento.

Ricarica di mantenimento

L’accumulatore è già
completamente carico.

Il caricatore sta solo effettu­ ando una ricarica di manteni­ mento.

Indicatore arancio
continuo

Indicatore arancio
intermittente

Indicatore verde
intermittente

Indicatore verde
continuo

Indicatore arancio
continuo

Nessuna lampadina
accesa

Temperatura

Attenzione: L’accumulatore

è troppo caldo oppure troppo
freddo. È possibile sola­ mente una ricarica di mante­ nimento. Il caricatore com­ muterà automaticamente in
ricarica rapida solamente
quando la temperatura dell’
accumulatore rientrerà nei
limiti concessi.

Manca la corrente. La pre­ sa, il cavo o l’apparecchio
di ricarica sono difettosi.

Fig. 4

41

11.08

Strapex STB 65

5 MESSA IN ESERCIZIO

5.1 CARICATORE DELL‘ ACCUMULATORE

La tensione della rete deve corrispondere a quella
indicata sulla targhetta segnaletica (Fig. 5).

Il caricatore è adatto unicamente alla ricarica di
accumulatori (NiCd/NiMH) per apparecchi della
gamma Bosch (tensione 14,4 V).

5.2 CARICA DELL‘ ACCUMULATORE

PER LA PRIMA VOLTA
Per ottenere la più lunga durata possibile

dell’accumulatore, occorre prestare
attenzione ai seguenti punti:

– Collegare l’apparecchio di ricarica (6/2) alla cor
rente elettrica.
– Inserire l’accumulatore (6/1) nel vano di ricarica.

La prima operazione di carica deve assicurare che
l’accumulatore venga alimentato dall’ apposito
caricatore per almeno cinque ore, indipendente­mente da quanto segnala l’indicatore di carica.

(Per tutte le altre ricariche, il tempo ammonta a ca. 60
minuti).

In caso d’altre ricariche, caricare l’accumulatore
quando la lampada rossa di controllo “Accumula­tore scario“ dell’apparecchio si accende oppure
l’indicatore dell’accumulatore mostra al minimo il
livello 5 o livello inferiore (vedi capitolo 6.3.1).

La potenza massima dell’accumulatore verrà espres­sa dopo avere effettuato 4–5 cicli di ricarica e scarica.

5.3 CARICA DELL‘ACCUMULATORE

La spia LED (6/3) indica il processo di ricarica in cor­so o eventuali disturbi (vedi capitolo 4.4).

Il tempo di ricarica è di ca. 60–75 minuti.

Una ricarica completa ottimale si ottiene se la tem­peratura dell’accumulatore varia tra 15 e 40°C.
L’accumulatore non si può caricare con temperature
inferiori a 0°C e superiori a 40°C, dato che in queste
condizioni la potenza non può venire sfruttata.

Se l’accumulatore non viene utilizzato
per più giorni, esso dovrà essere tolto
dall’apparecchio e ricaricato.

Fig. 5

Input 90-135VAC, 170-264VAC / 47...65 Hz
Battery Type: Bosch NTC-Battery 14,4V

Fig. 6

1

2

3

42

11.08

Strapex STB 65

6 ISTRUZIONI PER L‘USO

6.1 ISTRUZIONI PER L‘USO DELL‘APPARECCHIO

– Inserire l‘accumulatore caricato e bloccarlo con
l‘apposita molla (7/1).
– Porre la reggetta intorno al pacco in modo che si
sovrapponga sulla parte superiore. Il capo della
reggetta si trova in basso. Prendere le reggette con
la mano sinistra in modo tale che il capo della
reggetta si trovi ca. a 20 cm dalla mano.

– Prendere l’apparecchio con la mano destra e tirare
la leva del bilanciere (8/1) verso la maniglia per il
trasporto.
– Inserire nell’apparecchio le reggette sovrapposte
fi no all’arresto.

La parte iniziale della reggetta sporge
ora di ca. 5 cm dall’apparecchio.

– Lasciare andare la leva del bilanciere.

– Azionare il pulsante (9/1). La reggetta viene tesa
fi no a raggiungere la tensione della reggetta richies-
ta o preselezionata.
– Si può anche regolare la tensione della reggetta

tramite il pannello di comando (vedi capitolo

6.3.2).

– Un ulteriore aumento della tensione della reggetta è
sempre possibile.

Rilasciare la tensione della reggetta

Per rilasciare la reggetta dopo il procedimento, tirare
la leva del bilanciere (8/1) verso la maniglia di traspor­to.

Tendere – saldare:

Si può anche avviare una saldatura senza
che vi sia una tensione della reggetta. Tuttavia, prima
di saldare si deve attivare una volta il tasto di tensio­ne.

Fig. 7 Disporre la reggetta attorno al pacco

1

Fig. 9 Tendere la reggetta

1

Fig. 8 Inserire la reggetta nell’apparecchio

1

43

11.08

Strapex STB 65

+

~2 sec.

6.2 CONTROLLO DELLA CHIUSURA

– Controllare regolarmente la chiusura (vedi fi g.12).
Se la saldatura dovesse risultare difettosa oc-

corre controllare la durata della saldatura
(vedi capitolo 6.3.3).

1 Saldatura corretta (l‘intera superfi ce di chiusura

è saldata con precisione senza che il materiale in
eccedenza fuoriesca ai lati).
2 Saldatura errata (la saldatura non si trova su tutta
la superfi ce di chiusura), il tempo di saldatura è
troppo corto.
3 Saldatura errata (il materiale in eccedenza
fuoriesce ai lati), tempo di saldatura troppo lungo.

Una reggiatura saldata difettosamente
non garantisce la tenuta del carico e
può provocare ferite.
Non trasportate o spostate mai dei colli

reggiati con saldature difettose.

– Spingere verso il basso il tasto (10/1) fi no all’arresto.
Le reggette vengono saldate assieme e la reggetta
superiore viene tagliata.
– La spia LED (10/2) indica il tempo di raffreddamento
della chiusura:

Indicatore intermittente
dopo l’esecuzione di una saldatura
per attrito la spia verde lampeggia
per due secondi circa.
Durante questo tempo non si può
ancora togliere l’apparecchio!

Indicatore continuo e segnale
acustico

il procedimento di saldatura è
terminato.

Se le reggette non vengono saldate e se
suona un segnale acustico, in questo caso il
tasto tensione non spingere.

– Dopo che l’indicatore ha terminato di lampeggiare e
si sente il segnale acustico, tirare la leva del
bilanciere verso la maniglia di trasporto.
– Spostare l’apparecchio indietro a destra per liberarlo
dalla reggetta.
– Eseguire il controllo della chiusura (vedi capitolo

6.2).
In caso di forte accumulo di residui e

sporcizia si consiglia di pulire regolarmente
(giornalmente) l’apparecchio. In particolare si deve con­trollare che la ruota di tensione e la piastra dentata non
siano danneggiate, e si devono tenerle pulite. Questo si
può fare semplicemente soffi ando con aria compressa
(portare occhiali da protezione).

Fig. 10 Saldare la reggetta

1

2

Fig. 11 Togliere l’apparecchio

Fig. 12 Controllo della chiusura

1

2

3

44

11.08

Strapex STB 65

6.3 PANNELLO DI COMANDO

a) Indicazione standard (verde)

Con l’accumulatore inserito e carico viene indicata
la forza di tensione regolata.
1 = tensione minima (ca. 400 N)
7 = tensione massima (ca. 1400/3300 N*)
* a seconda del campo di tensione della reggetta,
vedi capitolo 6.3.4
– Per la regolazione della forza di tensione vedi
capitolo 6.3.2.

b) Indicazione “accumulatore scarico“ (rosso)
Se l’accumulatore inserito è scarico, l’indicatore

LED diventa rosso e l’accumulatore dev’essere
ricaricato, vedi capitolo 5.3.

Fig. 13

7

6

5

4

3

2

1

a) Indicazione standard

verde

rosso

b) Indicazione “accumulatore scarico“

max. min.

7654321

7

6

5

4

3

2

1

6.3.1 CONTROLLO DELLO STATO DI CARICA

DELL’ACCUMULATORE
– Azionare brevemente il pulsante “accumulatore“

(14/1). Leggere lo stato di carica sull’indicatore a
LED (14/2).
1 = accumulatore scarico
1–3 = carica minima (ricaricare presto
l’accumulatore)
1–5 = carica in diminuzione (si può ricaricare)
1–6 = carica buona (ricaricare danneggia
l‘accumulatore)
1–7 = carica massima dell’accumulatore ricaricare
danneggia l‘accumulatore)

6.3.2 REGOLAZIONE DELLA FORZA DI TENSIONE

– Azionare brevemente il pulsante “forza di tensione“
(15/1) fi no a che l’indicatore LED lampeggia (15/3).
– Azionare i pulsanti “+“ o “–“ (15/2) fi no a che
l’indicatore LED intermittente indica la forza di
tensione richiesta (attendere due secondi fi no a
che il valore sia memorizzato).
1 = forza di tensione minima (ca. 400 N)
7 = forza di tensione massima (ca. 1400/3300 N*)
* vedi capitolo 6.3.4

6.3.3 REGOLAZIONE DEL TEMPO DI SALDATURA

– Azionare brevemente il pulsante “tempo di saldatu­ ra“ (16/1) fi no a che l’indicatore LED (16/3) lampeg-
gia.
– Azionare i pulsanti “+“ o “–“ (16/2) fi no a che l’indi-
catore intermittente indica il tempo di saldatura
(attendere 2 sec. fi no a che il valore sia memoriz-
zato).
1 = tempo di saldatura minimo
7 = tempo di saldatura massimo

Taglio:
Il tempo di saldatura infl uisce sul taglio
della reggetta. Se l’apparecchio non taglia bene,
prolungare di un livello il tempo di saldatura.

Fig. 14

7

6

5

4

3

2

1

max. min.

rosso

1

2

Fig. 15

1

2

7

6

5

4

3

2

1

verde

max. min.

3

Fig. 16

1

2

rosso

max. min.

3

7

6

5

4

3

2

1

45

11.08

Strapex STB 65

6.4 REGOLAZIONE DELLA LARGHEZZA

DELLA REGGETTA
L’apparecchio si può utilizzare con due

differenti larghezze della reggetta (15–16 mm
o 18–19 mm)

a) Trasformazione da 15–16 mm a 18–19 mm

– Estrarre l’accumulatore dall’apparecchio.
– Allentare la vite a testa svasata (18/2) e togliere la
battuta da 16 mm (18/1).
– Tirare la leva del bilanciere verso la maniglia di
trasporto, allentare la vita a testa svasata (18/4) e
togliere la guida per reggette da 16 mm (18/3).

– Allentare la vita a testa svasata (19/3) e la vita a
testa cilindrica (19/1) e togliere il coperchio (19/4).
– Allentare la vite a testa cilindrica (19/5), girare la
battuta della reggetta di 180º e rimontarla.
– Con il cacciavite (19/6) allentare il tirante fi lettato di
otto giri. Tirare verso il basso la guida della reggetta
(19/7) e girarla di 180º (appare l’indicazione di
19 mm).
– Con il cacciavite (19/6) avvitare il tirante fi lettato e
rimontare il coperchio (19/4).
– Assicurare le viti (19/1) e (19/3) con Loctite 222.

b) Trasformazione da 18–19 mm a 15–16 mm

– Svolgimento descritto come sotto il punto a).
– Montare la battuta per la reggetta di 16 mm (18/1)
(assicurare la vita (18/2) con Loctite 222).
– Montare la guida per la reggetta da 16 mm (18/3)
(assicurare la vita (18/4) con Loctite 222).
– Girare la battuta della reggetta (19/2).
– Girare la guida della reggetta (19/7) fi no a che
appare l’indicazione “16“.

Fig. 17

7654321

7654321

= A

= B

1

2

Fig. 18

1 2

34

180°

180°

8 x

16/19

Fig. 19

1

2

3

4

5

7

6

* Valori di riferimento! Il valore effettivo sul pacco
dipende dalla reggetta e dal tipo di pacco.

A)

1 2 3 4 5 6 7
400* 750* 900* 1300* 1600* 2000* 3300 N*

B)

1 2 3 4 5 6 7
400* 600* 750* 900* 1100* 1300* 1400 N*

6.3.4 REGOLAZIONE DEL CAMPO DI TENSIONE
DELLA REGGETTA

Nell’apparecchio si possono regolare i due
seguenti campi di tensione della reggetta:
A = 400–3300 N (standard, reggette PET)
B = 400–1400 N (raccomandare per reggette
Polipropilene (PP)

Interrogare il campo di tensione della reggetta

– Spingere il pulsante “–“ (17/2) e tenerlo premuto,
inoltre spingere per un secondo il pulsante “forza di
tensione“ (17/1).
– Se lampeggiano gli indicatori 1–7 = A (400–3300 N)
– Se lampeggiano gli indicatori 1–4 = B (400–1400 N)

Cambiare il campo di tensione della reggetta

– Spingere il pulsante “–“ (17/2) e tenerlo premuto,
inoltre spingere per un secondo il pulsante “forza di
tensione“ (17/1).
– Azionare brevemente il pulsante “–“ o “+“ il campo
di tensione della reggetta cambia (attendere due
secondi fi no a che il valore sia memorizzato).

46

11.08

Strapex STB 65

7 MANUTENZIONE E RIPARAZIONE

7.1 PULIZIA/SOSTITUZIONE DELLA

RUOTA DI TENSIONE

Smontaggio

– Estrarre l’accumulatore dall’apparecchio.
– Allentare le tre viti a testa svasata (20/2) e togliere
il coperchio (20/3) insieme al cuscinetto a sfere.
– Tirare la leva del bilanciere (20/4) e estrarre con
cautela la ruota di tensione (20/1).
– Pulire la ruota di tensione con aria compressa
– In caso di forte imbrattamento della dentatura: pulire
con attenzione la ruota di tensione con l’allegata
spazzola d’acciaio.
– Verifi care l’usura dei denti della ruota di tensione.
Se parecchi denti sono usurati, sostituire la ruota di
tensione (osservare senso di rotazione, veda la
freccia).

Montaggio

– Il montaggio avviene secondo il procedimento op­ posto rispetto allo smontaggio.
– Ingrassare leggermente la dentatura della rotella di
tensione con grasso Klüber GBU Y 131 (Microlube).
– Per montaggio la ruota di tensione, tirare la leva
del bilanciere.
– Assicurare la vite (20/2) con Loctite 222.

7.2 PULIZIA/SOSTITUZIONE DELLA

PIASTRA DENTATA

Smontaggio

– Estrarre l’accumulatore dall’apparecchio.
– Allentare la vite a testa svasata (21/1) e togliere la
piastra dentata (21/2).
– Pulire la piastra dentata con aria compressa (porta
re occhiali di protezione).
– In caso di forte imbrattamento della dentatura:
pulire prudentemente la piastra dentata con
l’allegata spazzola d’acciaio o con una punta per
tracciare.
– Verifi care l’usura dei denti della piastra, se neces-
sario sostituirla.

Montaggio

– Il montaggio avviene secondo il procedimento
opposto rispetto allo smontaggio.
– Assicurare la vite (21/1) con Loctite 222.

7.3 SOSTITUZIONE DELLA LAMA DI TAGLIO

Smontaggio

– Allentare la vite a testa svasata (22/2) e la vite a
testa cilindrica (22/1) e togliere il coperchio (22/3).
– Allentare la vite a testa cilindrica (22/6) ed estrarre
la lama di taglio (22/4) insieme alla bussola fl angia-
ta (22/5) e sostituirla.

Montaggio

– Estrarre l’accumulatore dall’apparecchio.
– Il montaggio avviene secondo il procedimento
opposto rispetto allo smontaggio.
– Prima di montare la lama di taglio, controllare che
vi sia inserita sopra la molla di pressione.
– Assicurare le viti (22/1), (22/2) e (22/6) con
Loctite 222.

Tutti i lavori di manutenzione si possono
eseguire con un semplice cacciavite a croce
(Phillips)!

Fig. 22

1

2

3

4

5

6

Fig. 21

1

2

Non si può pulire la ruota tensore quando
è in rotazione. Pericolo di rottura dei denti!

Fig. 20 (3 = Tipo de ruota di tensione per STB 65)

2

1

3

3

4

47

11.08

Strapex STB 65

Pos. Artikel-Nr. Benennung Part name Article Articolo Stück

Part no Quantity

No d‘article Pièce

Art. nr. Pezzi

38 1821.047.015 Spannrad Tension wheel Molette de tension Rueda tensora 1

46 1821.048.011 Zahnplatte Tooth plate Plaque dentée Piastra dentata 1

95 1821.209.022 Messer Cutter knife Couteau de coupe Coltello 1

1 1832.011.135 Grundplatte komplett, inkl. Pos. 3-5 Base plate complete, incl. pos. 3-5 Plaque de base, complète, incl. pos. 3-5 Piastra di base completa, incl. pos. 3-5 1

2

3 1935.510.150 Radial-Gleitlager, Ø10/12 x 15 Slide bearing Palier lisse Cuscinetto liscio, assiale 2

4 1935.512.080 Radial-Gleitlager, Ø12/14 x 8 Slide bearing Palier lisse Cuscinetto liscio, assiale 2

5 1921.310.521 Zylinderstift, Ø10 h6 x 55 Cylinder pin Goujon cylindrique Spina cilindrica 1

6

7 1832.022.116 Zahnplatte unten Tooth plate below Plaque dentée en bas Piastra dentata in basso 1

8 1832.022.055 Gewindestift Set screw Goujon fi leté Perno fi lettato 1

9

10 1821.061.015 Kegelrad mit Ritzel Bevel wheel with pinion Roue conique avec pignon Coppia di ruote coniche con ruota 1

11

12 1930.190.154 Rillenkugellager, Ø15/28 x 7 Ball bearing Roulement à billes Cuscinetto 1

13 1832.039.174 Distanzring Spacer ring Anneau d‘écartement Anello distanziatrice 1

14 1832.039.180 Sperrrad komplett, inkl. Pos. 16 Blocking wheel complete, incl. pos. 16 Rouleau de verrouillage, compl., incl. pos.16 Ruota di blocco completa, incl. pos 16 1

15

16 1926.502.100 Hülsenfreilauf, Ø10/14x22 Free-wheel needle bearing Roue libre à aiguilles Cuscinetto ad aghi ruota libera 1

17 1930.190.102 Rillenkugellager, Ø10/22 x 6 Ball bearing Roulement à billes Cuscinetto 1

18 1920.210.102 Sicherungsring, Ø10 Retaining ring Circlip Anello di sicurezza 1

19 1917.401.105 Distanzscheibe, Ø10/22 x 0.5 Spacer disk Disque d‘écartement Rondella distanziatrice 1

20 1917.401.365 Distanzscheibe, Ø36/48 x 0.5 Spacer disk Disque d‘écartement Rondella distanziatrice 2

21 1821.060.017 Innenzahnkranz Internal gear ring Couronne dentée intérieure Corona dentata interno 1

22 1821.060.016 Planetenrad, 1.Stufe Planetary wheel, 1st step Roue planétaire, 1re étage Ruota planetaria, 1° stadio 3

23 1832.039.165 Planetenträger komplett Planetary support complete Support pour planétaire complet Porta planetari completo 1

24

8

Empfohlene Ersatzteile Recommended spare parts Pièces de rechange recommandées Parti di ricambio consigliate Bei Bestellungen immer Artikel-Nr. angeben When ordering please indicate part number Lors d‘une commande, veuillez indiquer Nelle ordinazione indicare sempre il numero

le numéro d‘article dell‘articolo

8.1 Teileliste 1832.002.019/1.20 8.1 Parts list 8.1 Liste des pièces 8.1 Lista delle parti

Bei Bestellungen immer Artikel-Nr. angeben When ordering please indicate part number Lors d‘une commande, veuillez indiquer Nelle ordinazione indicare sempre il numero

le numéro d‘article dell‘articolo

48

11.08

Strapex STB 65

Pos. Artikel-Nr. Benennung Part name Article Articolo Stück

Part no Quantity

No d‘article Pièce

Art. nr. Pezzi

25

26

27 1933.710.150 Nadelhülse, Ø10/14 x 15 Needle bushing Douille à aiguilles Bussola ad aghi 1

28 1917.401.125 Distanzscheibe, Ø12/24 x 0.5 Spacer disk Disque d‘écartement Rondella distanziatrice 1

29

30 1832.039.177 Flansch komplett, inkl. Pos. 33 Flange complete, incl. pos. 33 Bride complète, incl. pos. 33 Flangia completa, incl. pos. 33 1

31

32

33 1921.304.200 Zylinderstift, Ø4 m6 x 20 Cylinder pin Goupille cylindrique Spina cilindrica 1

34 1911.004.124 Zylinderschraube, M4x12 Cylinder screw Vis cylindrique Vite cilindrica 5

35 1832.039.189 Nockenscheibe Cam disk Disque à came Rondella a camme 1

36 1930.180.356 Rillenkugellager, Ø35/47 x 7 Ball bearing Roulement à billes Cuscinetto 2

37 1821.060.014 Planetenrad, 2.Stufe Planetary wheel, 2nd step Roue planétaire, 2me étage Ruota planetaria, 2° stadio 3

38 1821.047.015 Spannrad Tension wheel Molette de tension Rueda tensora 1

39

40 1832.031.039 Wippe Rocker Bascule Bilanciere 1

41

42

43 1832.031.040 Bandanschlag vorne, 16 mm Strap stop, front, 16 mm Butée pour bande, avant, 16 mm Guida reggia, posteriore, 16 mm 1

44

45 1914.303.088 Senkschraube, M3 x 8 Counter sunk screw Vis noyée Vite a testa svasata 6

46 1821.048.011 Zahnplatte Tooth plate Plaque dentée Piastra dentata 1

47 1911.804.064 Senkschraube, M4 x 6 Counter sunk screw Vis noyée Vite a testa svasata 2

48 1821.140.066 Motor komplett, inkl. Pos. 49 Motor complete, incl. pos. 49 Moteur complet, incl. pos. 49 Motore completo, incl. pos. 49 1

49 1821.140.068 Bürstendeckel-Set Brushcover-set Couvercle de brossage Portaspazzole 1

50

51

52

53 1832.039.175 Träger Carrier Support Sostegno 1

54 1930.180.152 Rillenkugellager, Ø15/24 x 5 Ball bearing Roulement à billes Cuscinetto 3

55 1832.039.169 Zahnriemenrad komplett, inkl. Pos. 54, 57 Tothed belt wheel complete, incl. pos. 54,57 Roue courroie dentée compl., incl. 54, 57 Rueda cinghia dentata completo, incl. pos. 57 1

56

57 1926.501.060 Hülsenfreilauf, Ø6/10 x 12 Bushing Douille Ruota libra 1

58 1821.061.016 Kegelritzel komplett, inkl. Pos. 54, 60 Bevel wheel complete, incl. pos. 60 Roue conique complète, incl. pos. 54, 60 Coppia di ingranggi conici compl., incl. pos. 60 1

59

60 1926.502.060 Hülsenfreilauf, Ø6/10 x 15 Bushing Douille Ruota libra 1

61

49

11.08

Strapex STB 65

Pos. Artikel-Nr. Benennung Part name Article Articolo Stück

Part no Quantity

No d‘article Pièce

Art. nr. Pezzi

62

63 1832.022.121 Lagerbüchse komplett, inkl. Pos. 77 Bushing complete, incl. pos. 77 Palier complet, incl. pos. 77 Bronzina completo, incl. pos. 77 1

64

77 1922.103.083 Passkerbstift, Ø3x8 DIN 1469 Ridget pin Goupille cannelée Spina scanalata 1

65 1933.712.120 Nadelhülse, Ø12/18 x 12 Needle bushing Douille à aiguilles Bussola ad aghi 1

66 1930.190.122 Rillenkugellager, Ø12/24 x 6 Ball bearing Roulement à billes Cuscinetto 1

67 1920.324.124 Sicherungsring V Typ J Ø24 Retaining ring Circlip Anello di sicurezza 1

68 1832.022.119 Exzenterwelle Eccentric shaft Arbre excentrique Albero ad eccentrico 1

69 1832.022.062 Ritzel Pinion Pignon Ruota ad ingranaggio 1

70 1832.022.060 Scheibe Disk Disque Rondella 1

71

72 1911.005.124 Zylinderschraube, M5 x 12 Cylinder screw Vis cylindrique Vite cilindrica 2

73 1821.067.008 Zahnriemen Tothed belt Courroie dentée Cinghia dentata 1

74 1911.005.204 Zylinderschraube, M5 x 20 Cylinder screw Vis cylindrique Vite cilindrica 3

75 1832.022.112 Schwenklager komplett, inkl. Pos. 77 Swivel bearing complete, incl. pos. 77 Palier pivotant complet, incl. pos. 77 Cuscinetto completo orientabile, incl. pos. 77 1

76

77 1922.103.083 Passkerbstift, Ø3x8 DIN 1469 Ridget pin Goupille cannelée Spina scanalata 1

78 1821.011.020 Zugfeder Tension spring Ressort à tension Molla di torsione 1

79 1920.223.124 Sicherungsring V Typ A Ø23 Retaining ring Circlip Anello di sicurezza 1

80 1920.212.102 Sicherungsring Typ A Ø12 Retaining ring Circlip Anello di sicurezza 1

81 1832.022.143 Pleuel Connecting rod Bielle Biella 1

82 1832.022.144 Achse Shaft Axe Asse 1

83 1821.301.008 Rillenkugellager, Ø9/26 x 8 Ball bearing Roulement à billes Cuscinetto 1

84 1821.020.104 U-Scheibe Washer Rondelle Rondella 1

85 1911.004.104 Zylinderschraube, M4x10 Cylinder screw Vis cylindrique Vite cilindrica 2

86 1912.203.086 Senkschraube, M3 x 8 Counter sunk screw Vis noyée Vire a testa svasata 2

87 1832.022.142 Schweissschuh Welding shoe Patin de soudage Soarpino di saldatura 1

88 1912.403.054 Linsenschraube, M3 x 5 Oval head screw Vis à tête bombée Vite a testa bombata 1

89 1832.022.059 Sicherungsblech Safety plate Tôle de sécurité Lamiera di sicurezza 1

90 1832.022.050 Kugelführung Ball guide Guide à billes Guida a sfere 2

91 1832.022.045 Abdeckplatte Cover plate Plaque de couverture Lamiera di ricoprimento 1

92

93 1832.022.113 Zahnplatte oben Tooth plate top Plaque dentée en haut Piastra dentata sopra 1

94 1821.010.053 Druckfeder Compression spring Ressort à pression Molla di compressione 1

95 1821.209.022 Messer Cutter knife Couteau de coupe Coltello 1

96 1832.022.049 Bundbüchse Flanged bushing Douille à épaule Bussola d‘unione 1

97 1832.022.146 Schweissschuh kpl., inkl. 81,82,83,87,88,89 Welding shoe compl., incl. 81,82,83,87,88,89 Patin de soudage cpl., incl. 81,82,83,87,88,89 Soarpino di saldatura cpl., incl. 81,82,83,87,88,89 1

98

50

11.08

Strapex STB 65

Pos. Artikel-Nr. Benennung Part name Article Articolo Stück

Part no Quantity

No d‘article Pièce

Art. nr. Pezzi

99

100 1832.011.136 Deckel Spannen Cover tensioning Couvercle tension Coperchio tensione 1

101

102 1832.042.030 Bandführung, 16 mm Strap guide, 16 mm Guide de la bande, 16 mm Guida reggia, 16 mm 1

103 1911.804.164 Senkschraube, M4 x 16 Counter sunk screw Vis noyée Vite a testa svasata 1

104 1911.804.126 Senkschraube, M4 x 12 Counter sunk screw Vis noyée Vite a testa svasata 3

105

106

107

108

109 1832.031.027 Wippenhebel komplett, inkl. Pos. 111-113 Rocker lever complete, incl. pos. 111-113 Levier de basc. compl., incl. pos. 111-113 Leva del bilanciere completo, incl. pos. 111-113 1

110

111 1821.039.024 Gewindebolzen, M8 Threaded bolt Goujon fi letée Perno fi lettato 1

112 1922.104.303 Passkerbstift, Ø4 x 30 Ridget pin Goupille cannelée Spina scanalata 1

113 1922.104.300 Zylinderkerbstift, Ø4 x 30 Cylinder pin Goujon cylindrique Spina cilindrica 1

114 1832.031.018 Sperrklinke Blocking pawl Cliquet de verrouillage Nottolino di blocco 1

115 1821.031.048 Bolzen Bolt Goujon Albero 1

116 1832.039.190 Zahnsegment Toothed segment Segment dentée Supporto dentata 1

117 1917.411.105 Passscheibe, Ø10/16 x 0.5 Spacer disk Rondelle de calibrage Vite calibrata 2

118 1920.108.102 Sicherungsscheibe, Ø8 Retaining ring Circlip Rondella di sicurezza 1

119 1911.004.254 Zylinderschraube, M4x25 Cylinder screw Vis cylindrique Vite cilindrica 1

120 1821.036.003 Zugfederbolzen Tension spring bolt Goujon pour ressort à tension Albero di molla di torsione 1

121 1821.011.021 Zugfeder Tension spring Ressort à tension Molla di torsione 1

122 1832.022.153 Kurvenbolzen kompl., inkl. Pos. 128,129,143 Cam bolt complete, incl. pos. 128,129,144 Goujon de came compl. pos. 128,129,144 Albero a camme completo, pos. 128, 129,144 1

123 1925.010.802 Kugel gehärtet, Ø8 Globule hardened Bille trempé Palla invecchiare 1

124 1821.010.052 Druckfeder Compression spring Ressort à pression Molla di compressione 1

125 1832.011.156 Gewindbolzen, M10 Threaded bolt Goujon fi leté Perno fi lettato 1

126 1821.010.058 Druckfeder Compression spring Ressort à pression Molla di compressione 1

127 1832.022.124 Schweisstasten-Set, inkl. Pos. 156 Welding button-set, incl. pos. 156 Touche soudage, incl. pos. 156 Tasto di saldatura, incl. pos. 156 1

128

129

130 1832.022.117 Kurve Cam Came Camme 1

131 1910.605.082 Gewindestift, M5 x 8 Set screw Goujon fi leté Perno fi lettato 1

132 1821.151.004 Mikroschalter, Schweissen Micro switch, welding Microinterrupteur, soudage Micro interruttore, saldatura 1

133 1912.401.104 Linsenschraube, M2 x 10 Oval head screw Vis à tête bombée Vite a testa bombata 2

134 1832.031.043 Unterlegeplatte Shim plate Plaque entretoise Piastra d‘appoggio 1

135 1832.022.091 Federbügel Spring bow Bride à ressort Molla 1

51

11.08

Strapex STB 65

Pos. Artikel-Nr. Benennung Part name Article Articolo Stück

Part no Quantity

No d‘article Pièce

Art. nr. Pezzi

136 1832.022.092 Rolle Roller Rouleau Rullo 1

137 1832.022.093 Achse Shaft Axe Asse 1

138 1832.022.094 Druckbolzen Pressure bolt Goujon à pression Albero di pressione 1

139 1821.010.056 Schraubenfeder Spring Ressort Molla 1

140 1916.306.062 Sicherheitsmutter, M6 Lock nut Ecrou de sécurité Dada de sicurezza 1

141 1920.104.072 Sicherungsscheibe, Ø4 Retaining ring Circlip Anello di sicurezza 2

142 1821.030.033 Achse Shaft Axe Asse 1

143

144

145

146 1832.011.104 Deckel Schweissen Cover welding Couvercle soudage Coperchio saldatura 1

147 1832.042.029 Bandführung, 16/19 mm Strap guide, 16/19 mm Guide de la bande, 16/19 mm Guida reggia, 16/19 mm 1

148 1832.042.028 Bandanschlag, 16/19 mm Strap stop 16/19 mm Butée de la bande 16/19 mm Arresto reggia 16/19 mm 1

149 1832.042.017 Haken Hook Crochet Gancio 1

150 1832.042.018 Gewindebolzen Threaded bolt Goujon fi leté Perno fi lettato 1

151 1832.042.020 Stiftschraube Pin screw Vis à goujon Spinotto fi lettato 1

152 1821.010.057 Druckfeder Compression spring Ressort à pression Molla di compressione 1

153 1912.404.254 Linsenschraube, M4 x 25 Oval head screw Vis à tête bombée Vite a testa bombata 1

154 1912.403.126 Linsenschraube, M3 x 12 Oval head screw Vis à tête bombée Vite a testa bombata 1

155 1832.011.097 Getriebedeckel Gear cover Couvercle d‘engrenage Cassa del cambio 1

156 1912.404.104 Linsenschraube, M4 x 10 Oval head screw Vis à tête bombée Vite a testa bombata 6

157

158 1832.011.114 Gehäuseschale rechts, gelb Housing part right, yellow Coffrage droite, jaune Involucro destro, giallo 1

159

160 1832.011.113 Gehäuseschale links, gelb Housing part left, yellow Coffrage gauche, jaune Involucro sinistro, giallo 1

161

162 1914.635.200 PT-Schraube, KA 35x20 PT-Screw Vis PT Vite PT 10

163

164 1832.011.102 Schutzplatte Protection plate Plaque de protection Piastra de protenzione 1

165

166 1832.011.101 Schaltertaste, gelb Switch button, yellow Bouton de commande, jaune Scatola dell‘interruttore, giallo 1

167 1821.010.054 Druckfeder Compression spring Ressort à pression Molla di compressione 1

168 1821.151.003 Mikroschalter, Spannen Micro switch, tensioning Microinterrupteur, serrage Micro interruttore, tendere 1

169

170 1832.011.131 Motorverschalung komplett, schwarz Motor cover complete, black Coffrage du moteur complète, noir Copperchio del motore completa, nero 1

171 1821.152.038 Kontaktplatte Contact plate Plaque de contact Placca a contatto 1

172 1821.152.045 Steuerprint digital Printed circuit board digital Carte circuit imprimé numérique Circuito stampato digitale 1

52

11.08

Strapex STB 65

Pos. Artikel-Nr. Benennung Part name Article Articolo Stück

Part no Quantity

No d‘article Pièce

Art. nr. Pezzi

173 1914.630.100 PT-Schraube, KA 30x10 PT-Screw Vis PT Vite PT 2

174

175 1917.803.031 U-Scheibe, M 3 Washer Rondelle Rondella 2

176 366.065.022 Akku 14,4 V 2,4 Ah Battery Accumulateur Accumulatore 2

177 366.065.020 Ladegerät, 100–240 V, EU Charger Chargeur Caricatore 1

177 366.065.021 Ladegerät, 100–240 V, USA Charger Chargeur Caricatore 1

180

181 1821.092.013 Hinweisschild, Sicherheit Indication plate Plaquette indicatrice Targhetta 1

182 1821.092.027 Hinweisschild, 14,4 V Indication plate Plaquette indicatrice Targhetta 1

183 1821.090.030 Firmenschild Name plate Plaquette maison Targhetta 1

184 1821.091.036 Typenschild Type plate Plaque de type Placcetta de tipo 1

185 1821.092.017 Hinweisschild, 1 Indication plate Plaquette indicatrice Targhetta 1

186 1821.092.018 Hinweisschild, 2 Indication plate Plaquette indicatrice Targhetta 1

187 1821.092.029 Hinweisschild, Spannrad Indication plate Plaquette indicatrice Targhetta 1

1821.901.005 Werkzeug-Set Tool-set Jeu de outil Serie di utensili

190 1821.901.003 Kreuzschlitz-Schraubenzieher Screwdriver (Phillips) Tournevis (Philips) Cacciavite 1

191 1821.901.004 Stahldraht-Bürste Wire brush Brosse métallique Spazzola metallica 1

192

366.065.023 Option: Schutzplatten-Set Option: protection plate-set Option: jeu de plaque de protection Opzioni: serie copertura protettiva

193 1832.011.137 Schutzplatte Protection plate Plaque de protection Copertura protettiva 1

194 1911.705.084 Senkschraube, M 5 x 8 Counter sunk screw Vis noyée Vite a testa svasata 5

196 366.639.001 Option: Aufhängebügel-Set Option: suspension bow-set Option: jeu de crochet de suspension Opzioni: serie d’arco di sospensione

366.065.024 Option: Akku 14,4V 2,6 Ah NiMH Option: Battery 14.4V 2.6 Ah NiMH Option: Accumulateur 14,4V 2,6 Ah NiMH Opzioni: Accumulatore 14,4V 2,6 Ah NiMH 1

200 366.063.010 Option: Schutzabdeckung-Set Option: protection cover-set Option: jeu de couvercle de protection Opzioni: serie copperchio di protenzione

1832.042.032 Ersatzteil-Set: Bandführung 16 mm Spare part-set: strap guide 16 mm Pièces de rechange: guide de la bande Parti di ricambio: guida reggia 16 mm

43 1832.031.040 Bandanschlag vorne, 16 mm Strap stop, front, 16 mm Butéé pour bande, avant, 16 mm Guida reggia, posteriore, 16 mm 1

102 1832.042.030 Bandführung, 16 mm Strap guide, 16 mm Guide de la bande, 16 mm Guida reggia, 16 mm 1

47 1911.804.064 Senkschraube, M4 x 6 Counter sunk screw Vis noyée Vite a testa svasata 2

Ersatzteil-Set: Gehäuseschalen Spare part-set: housing parts Pièces de rechange: pièces de bâti Parti di ricambio: d’involucro

1832.011.127 Gehäuseschalen, gelb, inkl. Pos. 158/160 Housing parts, yellow, incl. pos. 158/160 Pièces de bâti, jaune, incl. pos. 158/160 Involucro,giallo, incl. pos. 158/160 1

53

11.08

43

16 mm (5/8")

91

54

58

60

54

73

55

57

54

a)

45

53

a)

85

70

69

68

67

66

80

10

12

13

16

14

20

21

22

23

20

28

27

30

a)

34

35

36

37

38

36

100

33

a)

104

138

139

135

140

141

137

136

142

63

78

77

65

75

79

(83)

(81)

84

a)

85

(

a)

88)
(89)

(82)

a)

72

77

a)

74

74

124

123

120

a)

153

5

40

a)

47

46

1

a)

156

155

115

3

4

8

113

109

114

7

a)

119

112

94

95

96

a)

156

93

(87)

90

121

162

158

176

171

160

164

166

167

168

162

154

148

147

146

150

152

149

151

a)

156

127

116

117

118

130

07.03.07

STB 65 1832.002.019/1.7

a)

103

a)

47

126

141

a)

131

122

117

a)

194*

193

a)

Loctite 222

b)

Loctite 243

c)

Loctite 638 *Optionen/Options

a)

47

c)

111

190

191

102

16 mm (5/8")

17

18

19

177

48

49

200*

97 (incl. 81,82,83,87,88,89)

196*

a)

86

a)

86

7

6

5

4

3

2

1

156

162

172

170

175

173

a)

125

133

132

134
