Strands TD90002 User guide [de, en]

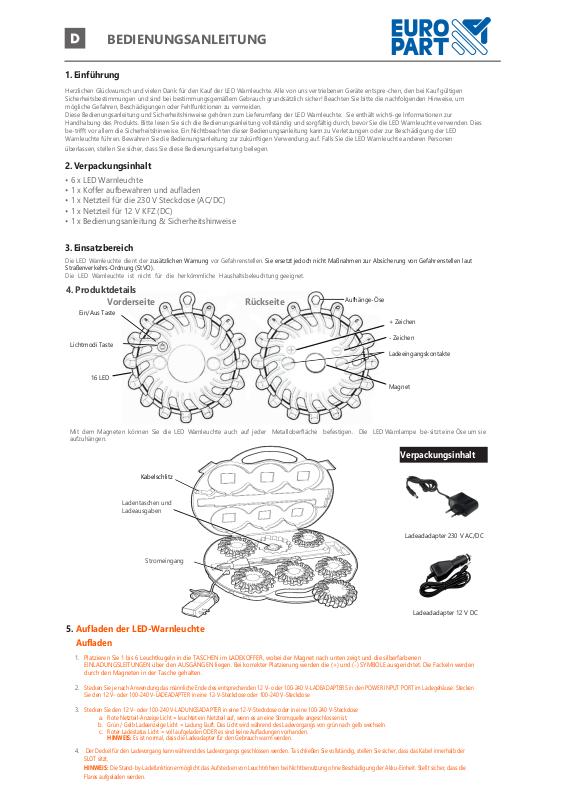

BEDIENUNGSANLEITUNG

1. Einführung

Herzlichen Glückwunsch und vielen Dank für den Kauf der LED Warnleuchte. Alle von uns vertriebenen Geräte entspre-chen, den bei Kauf gültigen
Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um
mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden.
Diese Bedienungsanleitung und Sicherheitshinweise gehören zum Lieferumfang der LED Warnleuchte. Sie enthält wichti-ge Informationen zur
Handhabung des Produkts. Bitte lesen Sie sich die Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie die LED Warnleuchte verwenden. Dies
be-trifft vor allem die Sicherheitshinweise. Ein Nichtbeachten dieser Bedienungsanleitung kann zu Verletzungen oder zur Beschädigung der LED
Warnleuchte führen. Bewahren Sie die Bedienungsanleitung zur zukünftigen Verwendung auf. Falls Sie die LED Warnleuchte anderen Personen

überlassen, stellen Sie sicher, dass Sie diese Bedienungsanleitung beilegen.

2. Verpackungsinhalt

• 6 x LED Warnleuchte

• 1 x Koffer aufbewahren und aufladen

• 1 x Netzteil für die 230 V Steckdose (AC/DC)

• 1 x Netzteil für 12 V KFZ (DC)

• 1 x Bedienungsanleitung & Sicherheitshinweise

3. Einsatzbereich

Die LED Warnleuchte dient der zusätzlichen Warnung vor Gefahrenstellen. Sie ersetzt jedoch nicht Maßnahmen zur Absicherung von Gefahrenstellen laut

Straßenverkehrs-Ordnung (StVO).

Die LED Warnleuchte ist nicht für die herkömmliche Haushaltsbeleuchtung geeignet.

4. Produktdetails

Vorderseite

Ein/Aus Taste

Lichtmodi Taste

Rückseite

Aufhänge-Öse

+ Zeichen

- Zeichen

Ladeeingangskontakte

16 LED

Mit dem Magneten können Sie die LED Warnleuchte auch auf jeder Metalloberfläche befestigen. Die LED Warnlampe be-sitzt eine Öse um sie
aufzuhängen.

Magnet

Verpackungsinhalt

Kabelschlitz

Ladentaschen und
Ladeausgaben

Ladeadadapter 230 V AC/DC

Stromeingang

Ladeadadapter 12 V DC

5. Aufladen der LED-Warnleuchte

Aufladen

1. Platzieren Sie 1 bis 6 Leuchtkugeln in die TASCHEN im LADEKOFFER, wobei der Magnet nach unten zeigt und die silberfarbenen

EINLADUNGSLEITUNGEN über den AUSGÄNGEN liegen. Bei korrekter Platzierung werden die (+) und (-) SYMBOLE ausgerichtet. Die Fackeln werden
durch den Magneten in der Tasche gehalten.

2.

Stecken Sie je nach Anwendung das männliche Ende des entsprechenden 12 V- oder 100-240 V-LADEADAPTERS in den POWER INPUT PORT im Ladegehäuse. Stecken
Sie den 12 V- oder 100-240 V-LADEADAPTER in eine 12-V-Steckdose oder 100-240 V-Steckdose

3.

Stecken Sie den 12 V- oder 100-240 V-LADUNGSADAPTER in eine 12-V-Steckdose oder in eine 100-240 V-Steckdose

a.

Rote Netzteil-Anzeige Licht = leuchtet ein Netzteil auf, wenn es an eine Stromquelle angeschlossen ist.

b.

Grün / Gelb Ladeanzeige Licht = Ladung läuft. Das Licht wird während des Ladevorgangs von grün nach gelb wechseln.

c.

Roter Ladestatus Licht = voll aufgeladen ODER es sind keine Aufladungen vorhanden.
HINWEIS: Es ist normal, dass die Ladeadapter für den Gebrauch warm werden.

4.

Der Deckel für den Ladevorgang kann während des Ladevorgangs geschlossen werden. Ta schließen Sie vollständig, stellen Sie sicher, dass das Kabel innerhalb der
SLOT sitzt.
HINWEIS: Die Stand-by-Ladefunktion ermöglicht das Aufstecken von Leuchtröhren bei Nichtbenutzung ohne Beschädigung der Akku-Einheit. Stellt sicher, dass die
Flares aufgeladen werden.

BEDIENUNGSANLEITUNG

6. Allgemeine Sicherheits & Wartungshinweise

Lesen Sie vor dem Betrieb alle Anweisungen

• Bei dieser Warnleuchte handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Die LED Warnleuchte ist kein Spielzeug!

Bewahren Sie diese deshalb außerhalb der Reichweite von Kindern auf.

• Verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise.

• Das Sicherheitslicht kann durch eine unsachgemäße Handhabung beschädigt werden.

•

Blicken Sie niemals direkt (besonders aus kurzer Entfernung) in den Lichtstrahl, dies könnte zu Augenverletzungen führen.

• Blenden Sie niemals andere Personen oder Tiere.

• Setzen Sie das Produkt niemals hohen Temperaturen oder extremer Kälte aus.

• Beenden Sie die Verwendung der LED Warnleuchte, falls die Plastikteile Risse oder Brüche aufweisen beziehungs-weise verformt sind.

• Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produktes ein.

• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile.

• Wasserdichtheit ist nur bei Einhaltung der Anweisungen des Herstellers gegeben.

• Verwenden Sie keinen Alkohol, entzündliche Lösungen oder andere Lösungsmittel auf oder in der Nähe dieses Geräts. Reinigung nur mit

warmem Wasser und einem weichen Tuch. Achten Sie hierbei besonders darauf, dass kein Wasser in das Produkt gelangt.

7. Verwendung

Drücken Sie die Ein/Aus-Taste, um die LED Warnleuchte ein-zuschalten; die Leuchte startet mit einer 360° Rundumleuchte. Drücken Sie die Ein/Aus­Taste erneut, um der Reihe nach durch die folgenden 9 Licht-Modi zu wechseln.

LEISTUNGSDAUER

Nr. 1 – 360 °Rotation

BETRIEBSZEIT

15 Stunden

Nr. 2 – Vierfach-Blinken 15 Stunden

Nr. 3 – Einfaches Blinken

100 Stunden

Nr. 4 – Abwechselndes Blinken 15 Stunden

Nr. 5 – SOS-Notruf (Morsecode)

Nr. 6 – Dauerleuchten stark

Nr. 7 – Dauerleuchten schwach

Nr. 8 – 2-LED-Blinken

Nr. 9 – 4-LED-Blinken

24 Stunden

8 Stunden

10 Stunden

15 Stunden

10 Stunden

Alternative Bedienung

Um die Warnleuchte auszuschalten, ohne durch alle neun Lichtmus-ter schalten zu müssen, können Sie auch die EIN/AUS-TASTE zwei Sekunden lang gedrückt halten.
Zwei LEDs blinken fünf Mal kurz auf und schalten sich dann aus. Wenn die Leuchte wieder eingeschaltet werden soll, drücken Sie einfach wieder die EIN/AUS-TASTE, und sie
fährt mit dem Licht-Modi fort, der vor dem Ausschalten in Betrieb war.

8. Technische Daten

Ladegerät (Steckdose) Ladegerät (KFZ)

Stromversorgung (Eingang):

Stromversorgung (Ausgang):

Schutzklasse:

100-240 VAC, 50-60 Hz; 0,15 A

5V 1.000 mA

II

Stromversorgung (Eingang):

Stromversorgung (Ausgang):

Schutzklasse:

12-24V DC

5V

II

0,5 / 850 mA (max)

Akkus

Spannung:

Kapazität:

Typ:

Ladedauer:

Batterie

Haltbarkeit der Batterie

Leuchte

3,7 V

700 mAh

Wiederaufladbarer, integrierter Lithium-Ionen-Akku

1-3 Leuchten 2-6 Stunden, Alle 6 Leuchten 12-14 Stunden

Lithium CR123A 3V

10 Jahre

Leuchtmittel:

Reichweite:

Leuchtdauer

Abmessungen Warnblitzleuchte / Koffer:

Warnblitzleuchte / Koffer + Warnblitzleuchte

Temperaturbereich

16 LEDs

Tag: 100m Nacht: 600m

max. 50 Stunden

L / B / H: 108x111x35mm / 445x368x64mm

310g / 3000g

-36 oC - 116 oC

USER MANUAL

1. Introduction

Congratulations and thank you for purchasing this LED warn-ing light. All devices that we commercialise comply with the safety regulations valid at the time of
purchase and in general, are safe provided they are used for the intended use. Observe the following instructions to avoid possible risks, damages or
malfunctions.
These Operating and Safety Instructions are included with the Led Warning Light. They contain important information on product handling. Please read the
instruction manual carefully, in particular the safety instructions, before using the LED warning light. This particularly applies to the safety instructions.
Failure to follow these operating instructions can result in serious injury or damage to the Led Warning Light. Keep the instruction manual in case you need to use

it in the future. If you give the LED warning light to another person, make sure it is accompanied by this instruction manual.

2. Contents of packaging

• 6 x LED warning light.

• 1 x Storing and charging suitcase.

• 1 Power supply unit for 230 V socket (AC/DC).

• 1 Power supply unit for 12 V car use (DC).

• 1 Set of Operating Instructions & Safety Instructions.

3. Range of Use

The LED warning light acts as an additional warning for hazard areas. However, it does not replace measures to secure hazard areas as per
traffic regulations.

The LED warning light is not suitable as conventional house-hold lighting.

4. Product details

Front

On/Off button

Pattern select button

16 LED

You can also use the magnet to attach the LED warning light to any metal surface. A securing eye is also featured to hang the LED warning light up.

Back

Securing ring for hanging light

+ symbol

- Symbol

Charging points

Magnet

Content of packaging

Cord slot

Charging pockets and
charging outputs

Ladeadadapter 230 V AC/DC

Power input port

12V DC Charging adapter

5. Recharging the LED warning light

CHARGING

1. Place from 1 to 6 flares into the POCKETS in the CHARGING CASE with the magnet facing down and lining the silver CHARGING INPUT GUIDES over
the OUTPUTS. When placed correctly the (+)and(-) SYMBOLS will be aligned. The flares are held inside of the pocket by the magnet.

2.

Depending on your application, plug male end of the appropriate 12V or 100-240V CHARGING ADAPTER into the POWER INPUT PORT in the charging case. Plug the
12V or 100-240V CHARGING ADAPTER into either a 12V power receptacle or 100-240V wall outlet

3.

Plug the 12V or 100-240V CHARGING ADAPTER into either a 12V power receptacle ar 100-240V wall outlet.

a.

Red Power Adapter lndicator Light = will illuminate on either power adapter when plugged inta a power source.

b.

Green/Yellow Charging lndicator Light = charge in process. Light will go from green to yellow during the charging process.

c.

Red Charging lndicator Light = fully charged OR there are no flares present to charge.

NOTE: It is normal for the charging adapters ta become warm during use.

4.

The lid to the charging case may be closed during charging. To close completely make sure the cord sits within the SLOT provided.

NOTE: Stand-by charging feature allows flares to be kept plugged in when not in use without damage to the battery unit. Ensures the flares will be charged and ready
for use when needed.

USER MANUAL

6. General Safety & Maintenance Instructions

Read all instructions before operating

• This warning light is an electronic product that must be kept away from children. The LED warning light is not a toy.

Therefore, keep it out of the reach of children.

• Use the product as intended only.

• The safety light can become damaged if handled incor-rectly.

• Never look directly into the light beam, particularly at a close distance, since it may damage your eyes.

• Never dazzle other people or animals with the light.

• Never expose the product to high temperatures or ex-treme cold.

• Stop using the LED warning light if plastic components become cracked, broken or warped.

• Do not introduce any objects into the productʼs connec-tions or openings.

• Do not disassemble the product into its individual parts. The device does not contain any parts that require main-

tenance by the user.

• Waterproof only when used in accordance with manufac-turer‘s instructions.

• Do not use alcohol, flammable solutions, or other sol-vents on or near this unit. Only clean

soft cloth. In doing this, especially ensure that no water gets into the product.

7. Use

Press on the on/off button to switch on the LED warning light; the light emits a 360° rotating beacon light when turned on. Press the on/off button
again to change through the follow-ing 9 light modes in sequence.

LIGHT MODE

#1 – 360° rotation
#2 – Quad Flash 7 hours

#3 – Single Blink

#4 – Alternating Blinks 7 hours
#5 – SOS Rescue (Morse Code)
#6 – Steady on – high
#7 – Steady on – low
#8 – 2 LED Flashlight
#9 – 4 LED Flashlight

RUN TIME

7 hours

50 hours

12 hours
4 hours
30 hours
7 hours
5 hours

with warm water and

Alternate Operation

To turn off the flare without cycling through the 9 light pat-tern, press and hold the ON/OFF BUTTON for 2 seconds. Two LEDs will flash five times
and then turn off. When ready to operate again, press the ON/OFF BUTTON and it will return to the light mode that was selected before turning off.

8. Technical data

Charger (socket)

Power supply (input):

Power supply (output):

Protection rating:

Rechargeable batteries

Voltage:

Capacity:

Type:

Recharging time:

Battery

Durability of the battery

100-240 VAC, 50-60 Hz; 0,15 A

5V 1.000 mA

II

3,7 V

700 mAh

Integrated, rechargeable lithium-ion battery

1-3 flares: 2-6 hours, All 6 flares: 12-14hours

Lithium CR123A 3V

10 years

Charger (Car)

Power supply (input):

Power supply (output):

Protection rating:

Light

Bulbs:

Range:

Light On time:

Dimensions / flare, Suitcase:

Temperature range:

Weight / flare, Suitcase + flares:

12-24V DC

5V

0,5 / 850 mA (max)

II

16 LEDs

By daylight: 100m, By night: 600m

Max 50 hours

L / H / W: 108x111x35mm, 445x368x64mm

-36 oC - 116 oC

310g / 3000g.

BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
FÜR LED WARNLEUCHTE MIT MAGNET

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem
Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet,
elektrische und elektronische Geräte sowie Batterien am Ende

ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt,

der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

EG Konformitätserklärung

Bitte beachen

Der

A

n/Aus-Knopf ist absichtlich

steif, sodass

Versehen an

A

utoschlüssel, um die Leuchte ein-

die Leuchte nicht aus

oder aus gemacht

wird. Nutzen Sie einen

oder auszuschalten.

Mitdem CE-Zeichen
übereinstimmt. Die Konformitätserklärung kann unter der folgenden Adresse angefordert werden: http://www.europart.de

erklärt die Firma Europart Holding GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien

Sehr geehrter Kunde
,sollten Sie technischen Rat benötigen kontaktieren Sie bitte unseren technischen Support.

OPERATING AND SAFETY INSTRUCTIONS
FOR LED WARNING LIGHT WITH MAGNETIC BASE

Disposal

Do not dispose of batteries or electric and electronic devices in the normal household
waste. The consumer is legally obliged to return electrical and electronic de-vices, and
batteries that are at the end of their useful

life to the point of sale or public collection points that have been set up for this purpose. Legislation in the country of use stipulate the specific
requirements regarding disposal. The symbol on the product, user guide or the packaging indicates this legal requirement.

TO SWITCH ON BY MISTAKE • USE A

PLEASE NOTE

THE ON/OFF SWITCH IS

INTENTIONALLY STIFF SO AS NOT

CARKEYTO SWITCH ON/OFF

EC Declaration of Conformity

The CE marking is Europart Holding GmbH´s declaration that the product meets the essential protection re-quirements stipulated in the
applicable directives.

Manufacturer Information

http://www.europart.de

Dear Customer:
If you need technical please contact our service technician.
