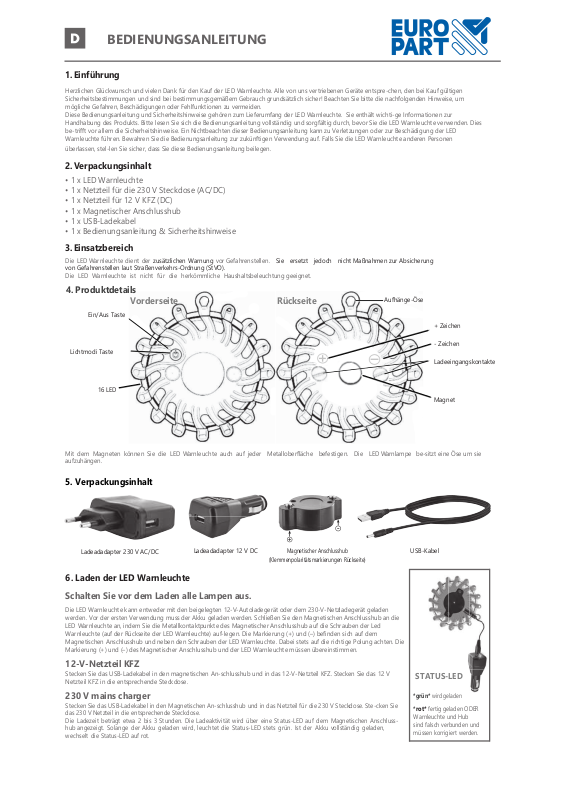

Page 1
BEDIENUNGSANLEITUNG
1. Einführung
Herzlichen Glückwunsch und vielen Dank für den Kauf der LED Warnleuchte. Alle von uns vertriebenen Geräte entspre-chen, den bei Kauf gültigen
Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um
mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden.
Diese Bedienungsanleitung und Sicherheitshinweise gehören zum Lieferumfang der LED Warnleuchte. Sie enthält wichti-ge Informationen zur
Handhabung des Produkts. Bitte lesen Sie sich die Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie die LED Warnleuchte verwenden. Dies
be-trifft vor allem die Sicherheitshinweise. Ein Nichtbeachten dieser Bedienungsanleitung kann zu Verletzungen oder zur Beschädigung der LED
Warnleuchte führen. Bewahren Sie die Bedienungsanleitung zur zukünftigen Verwendung auf. Falls Sie die LED Warnleuchte anderen Personen
überlassen, stel-len Sie sicher, dass Sie diese Bedienungsanleitung beilegen.
2. Verpackungsinhalt
• 1 x LED Warnleuchte
• 1 x Netzteil für die 230 V Steckdose (AC/DC)
• 1 x Netzteil für 12 V KFZ (DC)
• 1 x Magnetischer Anschlusshub
• 1 x USB-Ladekabel
• 1 x Bedienungsanleitung & Sicherheitshinweise
3. Einsatzbereich
Die LED Warnleuchte dient der zusätzlichen Warnung vor Gefahrenstellen. Sie ersetzt jedoch nicht Maßnahmen zur Absicherung
von Gefahrenstellen laut Straßenverkehrs-Ordnung (StVO).
Die LED Warnleuchte ist nicht für die herkömmliche Haushaltsbeleuchtung geeignet.
4. Produktdetails
Vorderseite
Ein/Aus Taste
Rückseite
Aufhänge-Öse
+ Zeichen
Lichtmodi Taste
16 LED
Mit dem Magneten können Sie die LED Warnleuchte auch auf jeder Metalloberfläche befestigen. Die LED Warnlampe be-sitzt eine Öse um sie
aufzuhängen.
- Zeichen
Ladeeingangskontakte
Magnet
5. Verpackungsinhalt
Ladeadadapter 230 V AC/DC
Ladeadadapter 12 V DC
Magnetischer Anschlusshub
(Klemmenpolaritätsmarkierungen Rückseite)
USB-Kabel
6. Laden der LED Warnleuchte
Schalten Sie vor dem Laden alle Lampen aus.
Die LED Warnleuchte kann entweder mit den beigelegten 12-V-Autoladegerät oder dem 230-V-Netzladegerät geladen
werden. Vor der ersten Verwendung muss der Akku geladen werden. Schließen Sie den Magnetischen Anschlusshub an die
LED Warnleuchte an, indem Sie die Metallkontaktpunkte des Magnetischer Anschlusshub auf die Schrauben der Led
Warnleuchte (auf der Rückseite der LED Warnleuchte) auf-legen. Die Markierung (+) und (–) befinden sich auf dem
Magnetischen Anschlusshub und neben den Schrauben der LED Warnleuchte. Dabei stets auf die richtige Polung achten. Die
Markierung (+) und (–) des Magnetischer Anschlusshub und der LED Warnleuchte müssen übereinstimmen.
12-V-Netzteil KFZ
Stecken Sie das USB-Ladekabel in den magnetischen An-schlusshub und in das 12-V-Netzteil KFZ. Stecken Sie das 12 V
Netzteil KFZ in die entsprechende Steckdose.
230 V mains charger
Stecken Sie das USB-Ladekabel in den Magnetischen An-schlusshub und in das Netzteil für die 230 V Steckdose. Ste-cken Sie
das 230 V Netzteil in die entsprechende Steckdose.
Die Ladezeit beträgt etwa 2 bis 3 Stunden. Die Ladeaktivität wird über eine Status-LED auf dem Magnetischen Anschlusshub angezeigt. Solange der Akku geladen wird, leuchtet die Status-LED stets grün. Ist der Akku vollständig geladen,
wechselt die Status-LED auf rot.
STATUS-LED
*grün* wird geladen
*
rot* fertig geladen ODER
Warnleuchte und Hub
sind falsch verbunden und
müssen korrigiert werden.
Page 2
BEDIENUNGSANLEITUNG
7. Allgemeine Sicherheits & Wartungshinweise
Lesen Sie vor dem Betrieb alle Anweisungen
• Bei dieser Warnleuchte handelt es sich um ein elektroni-sches Produkt, welches nicht in Kinderhände gehört! Die LED Warnleuchte ist kein Spielzeug!
Bewahren Sie diese deshalb außerhalb der Reichweite von Kindern auf.
• Verwenden Sie das Produkt
• Das Sicherheitslicht kann durch eine unsachgemäße Handhabung beschädigt werden.
•
Blicken Sie niemals direkt (besonders aus kurzer Entfernung) in den Lichtstrahl, dies könnte zu Augenverletzungen führen.
• Blenden Sie niemals andere Personen oder Tiere.
• Setzen Sie das Produkt niemals hohen Temperaturen oder extremer Kälte aus.
• Beenden Sie die Verwendung der LED Warnleuchte, falls die Plastikteile Risse oder Brüche aufweisen beziehungs-weise verformt sind.
• Führen Sie keine Objekte in die Anschlüsse oder Öffnun-gen des Produktes ein.
• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile.
• Wasserdichtheit ist nur bei Einhaltung der Anweisungen des Herstellers gegeben.
• Verwenden Sie keinen Alkohol, entzündliche Lösungen oder andere Lösungsmittel auf oder in der Nähe dieses Geräts. Reinigung nur mit
warmem Wasser und einem weichen Tuch. Achten Sie hierbei besonders darauf, dass kein Wasser in das Produkt gelangt.
8. Verwendung
Drücken Sie die Ein/Aus-Taste, um die LED Warnleuchte ein-zuschalten; die Leuchte startet mit einer 360° Rundumleuch-te. Drücken Sie die Ein/AusTaste erneut, um der Reihe nach durch die folgenden 9 Licht-Modi zu wechseln.
nur in seiner bestimmungsgemäßen Art und Weise.
LEISTUNGSDAUER
Nr. 1 – 360 °Rotation
BETRIEBSZEIT
15 Stunden
Nr. 2 – Vierfach-Blinken 15 Stunden
Nr. 3 – Einfaches Blinken
100 Stunden
Nr. 4 – Abwechselndes Blinken 15 Stunden
Nr. 5 – SOS-Notruf (Morsecode)
Nr. 6 – Dauerleuchten stark
Nr. 7 – Dauerleuchten schwach
Nr. 8 – 2-LED-Blinken
Nr. 9 – 4-LED-Blinken
24 Stunden
8 Stunden
10 Stunden
15 Stunden
10 Stunden
Alternative Bedienung
Um die Warnleuchte auszuschalten, ohne durch alle neun Lichtmus-ter schalten zu müssen, können Sie auch die EIN/AUS-TASTE zwei Sekunden lang gedrückt halten.
Zwei LEDs blinken fünf Mal kurz auf und schalten sich dann aus. Wenn die Leuchte wieder eingeschaltet werden soll, drücken Sie einfach wieder die EIN/AUS-TASTE, und sie
fährt mit dem Licht-Modi fort, der vor dem Ausschalten in Betrieb war.
9. Technische Daten
Ladegerät (Steckdose) Ladegerät (KFZ)
Stromversorgung (Eingang):
Stromversorgung (Ausgang):
Schutzklasse:
100-240 VAC, 50-60 Hz; 0,15 A
5V 1.000 mA
II
Stromversorgung (Eingang):
Stromversorgung (Ausgang):
Schutzklasse:
12-24V DC
5V
II
0,5 / 850 mA (max)
Akkus
Spannung:
Kapazität:
Typ:
Ladedauer: ca. 2-3 Std.
Batterie
Haltbarkeit der Batterie
3,7 V
700 mAh
Wiederaufladbarer, integrierter Lithium-Ionen-Akku
Lithium CR123A 3V
10 Jahre
Leuchte
Leuchtmittel:
Reichweite:
Leuchtdauer
Abmessungen: 108 L x 111 W x 35 H (mm)
Gewicht:
Temperaturbereich
16 LEDs
Tag: 100m Nacht: 600m
max. 50 Stunden
310g
-36 oC - 116 oC
Page 3
USER MANUAL
1. Introduction
Congratulations and thank you for purchasing this LED warn-ing light. All devices that we commercialise comply with the safety regulations valid at the time of
purchase and, in gen-eral, are safe provided they are used for the intended use. Observe the following instructions to avoid possible risks, damages or
malfunctions.
These Operating and Safety Instructions are included with the Led Warning Light. They contain important information on product handling. Please read the
instruction manual carefully, in particular the safety instructions, before using the LED warning light. This particularly applies to the safety instructions.
Failure to follow these operating instructions can result in serious injury or damage to the Led Warning Light. Keep the instruction manual in case you need to use
it in the future. If you give the LED warning light to another person, make sure it is accompanied by this instruction manual.
2. Contents of packaging
• 1 x LED warning light
• 1 power supply unit for 230 V socket (AC/DC)
• 1 power supply unit for 12 V car use (DC)
• 1 magnetic connector hub
• 1 USB charging cable
• 1 set of Operating Instructions & Safety Instructions
3. Range of Use
The LED warning light acts as an additional warning for hazard areas. However, it does not replace measures to secure hazard areas as per
traffic regulations.
The LED warning light is not suitable as conventional house-hold lighting.
4. Product details
Front
On/Off button
Pattern select button
16 LED
You can also use the magnet to attach the LED warning light to any metal surface. A securing eye is also featured to hang the LED warning light up.
Back
Securing ring for hanging light
+ symbol
- Symbol
Charging points
Magnet
5. Content of packaging
Ladeadadapter 230 V AC/DC
12V DC Charging adapter
Magnetic connector
terminal polarity marks
USB cable
6. Recharging the LED warning light
Turn off all lights before charging.
The LED warning light can be recharged using the supplied 12 V car charger or the 230 V mains charger.
The battery needs to be charged before using it for the first time. Con-nect the magnetic connector hub to the LED
warning light by placing the metal contact points on the magnetic connector hub onto the screws in the LED warning
light (on the rear of warning light). The (+) and (–) marks are located on the magnetic connector hub and next to
the screws in the LED warning light. Always ensure you place the poles in the right position. The (+) and (–) marks
on the magnetic connector hub and the LED warning light must always match.
12 V car power supply unit
Connect the USB charging cable to the magnetic connector hub and to the 12 V car power supply unit. Connect the 12
V car power supply unit to the corresponding socket.
230 V mains charger
Connect the USB charging cable into the magnetic connector hub and into the power supply unit for 230 V sockets.
Connect the 230 V power supply unit to the corresponding socket.
The battery takes about 2 to 3 hours to charge. A status LED on the magnetic connector hub indicates the charging status. The
status LED will light green whenever the battery is being charged. The status LED changes to red once the battery is fully
charged.
STATUS LED
*Green* Is charging
*Red* fully charged OR
the Flare and Hun are
misaligned
Page 4
USER MANUAL
7. General Safety & Maintenance
Instructions
Read all instructions before operating
• This warning light is an electronic product that must be kept away from children. The LED warning light is not a toy
Therefore, keep it out of the reach of children.
• Use the product as intended only.
• The safety light can become damaged if handled incor-rectly.
• Never look directly into the light beam, particularly at a close distance, since it may damage your eyes.
• Never dazzle other people or animals with the light.
• Never expose the product to high temperatures or ex-treme cold.
• Stop using the LED warning light if plastic components become cracked, broken or warped.
• Do not introduce any objects into the productʼs connec-tions or openings.
• Do not disassemble the product into its individual parts. The device does not contain any parts that require main-
tenance by the user.
• Waterproof only when used in accordance with manufac-turer‘s instructions.
• Do not use alcohol, flammable solutions, or other sol-vents on or near this unit. Only clean with warm water and
soft cloth. In doing this, especially ensure that no water gets into the product.
8. Use
Press on the on/off button to switch on the LED warning light; the light emits a 360° rotating beacon light when turned on. Press the on/off button again to
change through the follow-ing 9 light modes in sequence.
LIGHT MODE
#1 – 360° rotation
#2 – Quad Flash 7 hours
#3 – Single Blink
#4 – Alternating Blinks 7 hours
#5 – SOS Rescue (Morse Code)
#6 – Steady on – high
#7 – Steady on – low
#8 – 2 LED Flashlight
#9 – 4 LED Flashlight
RUN TIME
7 hours
50 hours
12 hours
4 hours
30 hours
7 hours
5 hours
.
Alternate Operation
To turn off the flare without cycling through the 9 light pat-tern, press and hold the ON/OFF BUTTON for 2 seconds. Two LEDs will flash five times
and then turn off. When ready to operate again, press the ON/OFF BUTTON and it will return to the light mode that was selected before turning off.
9. Technical data
Charger (socket)
Power supply (input):
Power supply (output):
Protection rating:
100-240 VAC, 50-60 Hz; 0,15 A
5V 1.000 mA
II
Rechargeable batteries
Voltage:
Capacity:
Type:
Recharging time: About 2-3 hours
Battery
Durability of the battery
3,7 V
700 mAh
Integrated, rechargeable lithium-ion battery
Lithium CR123A 3V
10 Years
Charger (Car)
Power supply (input):
Power supply (output):
Protection rating:
12-24V DC
5V
II
0,5 / 850 mA (max)
Light
Bulbs:
Range:
Light On time:
Dimensions: 108 L x 111 W x 35 H (mm)
Temperature range:
Weight:
16 LEDs
By daylight: 100 m By night: 600 m
Max 50 hours
-36 oC - 116 oC
310g
Page 5
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
FÜR LED WARNLEUCHTE MIT MAGNET
Bitte beachen
Entsorgung
Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem
Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet,
elektrische und elektronische Geräte sowie Batterien am Ende
ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt,
der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.
EG Konformitätserklärung
Mitdem CE-Zeichen erklärt die Firma Europart Holding GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien
übereinstimmt. Die Konformitätserklärung kann unter der folgenden Adresse angefordert werden: http://www.europart.de
Sehr geehrter Kunde
,sollten Sie technischen Rat benötigen kontaktieren Sie bitte unseren technischen Support.
Der
A
n/Aus-Knopf ist absichtlich
sodass die Leuchte nicht aus
steif,
Versehen
A
utoschlüssel, um die Leuchte ein-
an oder aus gemacht
wird. Nutzen Sie einen
oder auszuschalten.
OPERATING AND SAFETY INSTRUCTIONS
FOR LED WARNING LIGHT WITH MAGNETIC BASE
Disposal
Do not dispose of batteries or electric and electronic devices in the normal household
waste. The consumer is legally obliged to return electrical and electronic de-vices, and
batteries that are at the end of their useful
life to the point of sale or public collection points that have been set up for this purpose. Legislation in the country of use stipulate the specific
requirements regarding disposal. The symbol on the product, user guide or the packaging indicates this legal requirement.
TO SWITCH ON BY MISTAKE • USE A
PLEASE NOTE
THE ON/OFF SWITCH IS
INTENTIONALLY STIFF SO AS NOT
CARKEYTO SWITCH ON/OFF
EC Declaration of Conformity
The CE marking is Europart Holding GmbH´s declaration that the product meets the essential protection re-quirements stipulated in the
applicable directives.
Manufacturer Information
http://www.europart.de
Dear Customer:
If you need technical please contact our service technician.
Loading...
