Page 1
6HULHVPDQXDOGHOXVXDULR
Page 2
Welcome
www.carlosmendoza.com.mx
Thank you for buying Strand Lighting control equipment. We hope that you will find that your lighting needs are met by your new system and that you will enjoy exploring the new facilities that your new system offers. You are provided with essential information to help you install and operate your system. Please look through all the documents and keep them safely for future use. If you have any difficulties, please do not hesitate to contact Strand Lighting or any authorized Strand service center for advice.
This equipment is designed to operate from the main electrical supply and contains voltages, which, if touched, may cause death or injury. It should only be operated in accordance with the instructions provided and for the purpose of a lighting control system.
Do not open the console. There are no user serviceable parts inside.
Avoid spilling liquid on the equipment If this should happen, switch the equipment off immediately. To reduce the risk of fire or electric shock, do not expose the equipment to rain or moisture.
For indoor use only.
This equipment is designed and manufactured to comply with international safety standards 1EC950, UL1950, CS950 and is intended for use as part of a lighting control system. It must not be used for other purposes where there is a risk of safety to persons. The equipment contains power voltages, socket outlets will be installed near the equipment and be easily accessible.
• Working Voltage/Current 100-120 (2A) 220-240 (1A)
• Frequency 50/60 Hz
• Max Ambient Temp 350C
• Do not restrict ventilation This manual describes the installation and operational procedures for Strand Lighting’s 200 Control Console.
Page 3
Getting Started
Concept

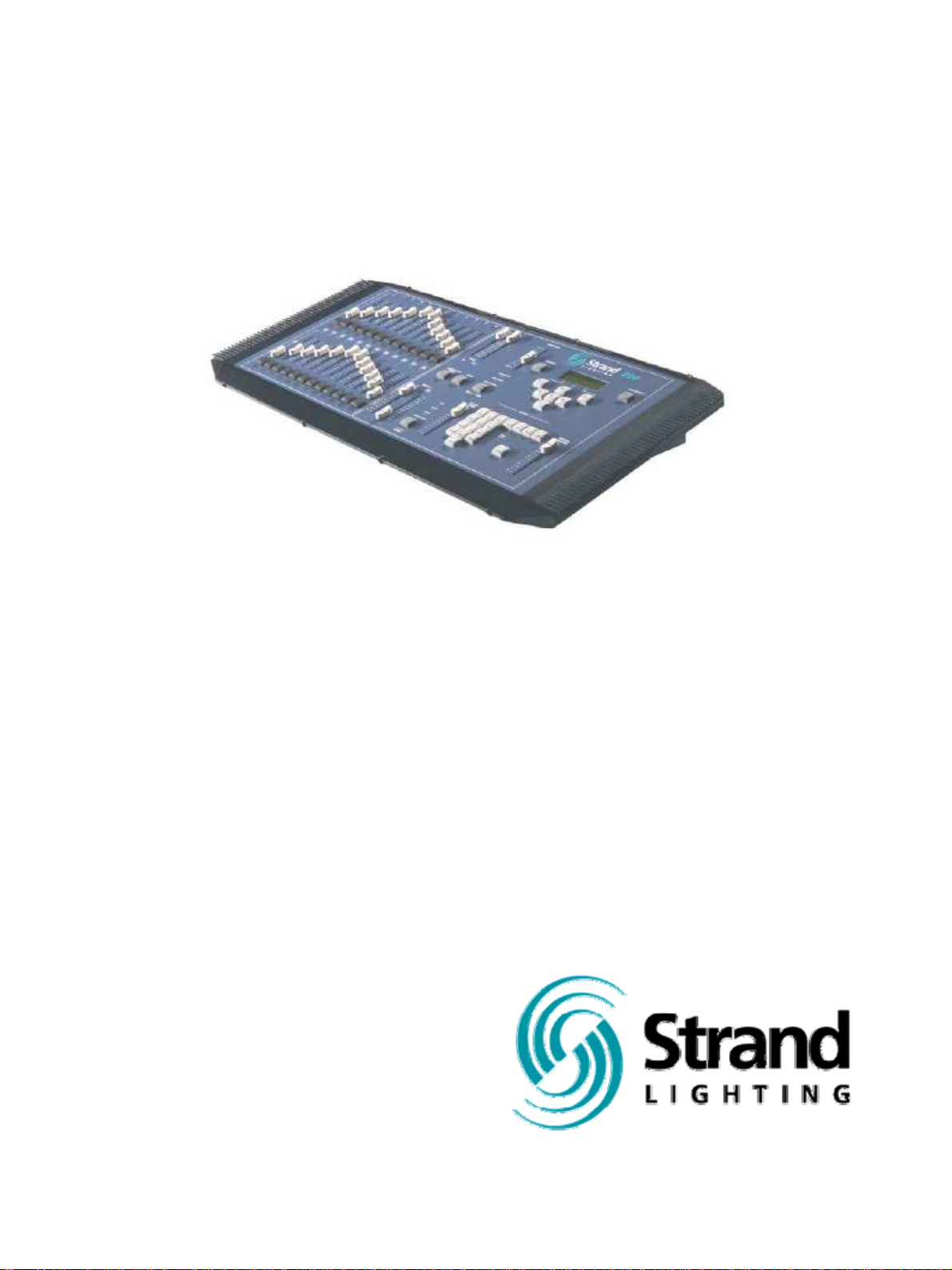

The Strand 200 series console is a mid-level preset lighting desk that is available in two sizes: A 12/24 channel version and a 24/48 channel version. The 12/24 channel version can either control 24 channels in 1 scene or 12 channels in 2 scenes with the ability to expand scenes with the Hold feature. The 24/48 channel version can either control 48 channels in 1 scene or 24 channels in 2 scenes with the ability to expand scenes with the Hold feature.
Both versions of the console patch a single universe of DMX-512 and can contain up to 24 effects (99 steps) ­(6 effects x 4 pages), A submaster can be recorder for every fader and advanced features such as Audio/MIDI are available.
Ordering Information
Catalog # 64312 – 200 series 12/24 console 120 volt Catalog # 64313 – 200 series 12/24 console 230/240 volt Catalog # 64320 – 200 series 24/48 console 120 volt Catalog # 64321 – 200 series 24/48 console 230/240 volt Catalog # 64315 – Dust Cover 200 12/24 Catalog # 64325 – Dust Cover 200 24/48 Catalog #64326 – Flash Memory Card Catalog #64327 – Video Display Card
Mechanical & Environmental Data
Weight: 12/24 – 6.9 kg unpacked 9.5 kg packed 24/48 – 9.5 kg unpacked 12.5 kg packed Finish: Blue powder coat epoxy paint Construction: Rigid folded sheet steel Temperature: 0 – 35°C Humidity Range: 0-90% non-condensing Ingress Protection: IP20
Standards Compliance
All units are CE marked. 120 volt consoles include UL, cUL power supplies.
Unpack Console
Unpack the console from the packaging and check that the following components are contained within. If any parts are missing, or damaged, please contact the carrier and the nearest Strand Lighting office.
List of Parts for North America… (1) 200 series console (1) Power cable with UL power supply cable with US 2 pin connector (1) Manual List of Parts for Europe and Asia… (1) 200 series console (1) Power cable with cUL power supply cable with (1) UK 2 pin connector and EU 3 pin connector (1) Manual
Page 4
www.carlosmendoza.com.mx
Page 5
Layout
www.carlosmendoza.com.mx
Page 6
Guía Rápida
www.carlosmendoza.com.mx
1. Grand Master: Un fader inhibidor que controla proporcionalmente todos los demás
niveles de faders. Esto determina las salidas máximas en cada momento. El master esta siempre activo.
2. Mode Button: Conmuta la consola entre 3 diferentes modos: modo submaster, modo de
doble escena y modo simple. El LED mostrara el modo elegido.
3. Navigations Keys: estas teclas permiten navegar por la pantalla de LCD.
4. Function Keys:
cambios en las funciones.
- F1: La función de esta tecla se mostrará en la parte inferior izquierda de la pantalla
de LCD. Permite al operador volver atrás una pantalla.
- F2: La función de esta tecla se mostrará en el centro de la parte inferior de la pantalla
de LCD. Permite al operador avanzar pantallas dentro de una función.
- F3: La función de esta tecla se mostrará en la parte inferior derecha de la pantalla de
LCD. Permite al operador confirmar una operación.
5. Blackout Button: Cuando se presiona, todos los niveles se van a cero. (El LED
intermitente debajo del botón lo indicará). Pulsando de nuevo, todos los niveles se restablecerán.
6. LCD Screen: Pantalla que muestra información acerca del estado de la consola.
7. Record Button: Permite grabar los niveles de los faders. Cuando se presiona, el LED de
debajo del botón se iluminará indicando que la consola esta en mado de grabación.
8. Step Rate Fader:
rango va de 0.05 segundos a 10 segundos con el mando manual a cero.
9. Hold Button: este botón congelará las salidas de los faders para que el operador pueda
inicializar los faders para un cue diferente. Esta característica solo funciona para un modo de escena.
10. Split Time Faders: permite al operador fijar el tiempo diferente de entrada y salida de
los faders dentro de una. El rango va desde el manual a 15 minutos.
11. Channel LED Indicators: cada fader tiene uno, que se iluminará en proporción al nivel
de la salida del canal.
12. Scene A Faders:
- Modo Submaster: Todos las faders son submasters y no son controladas por Preset
A.
- Modo de escena doble: La fila superior de faders es controlada por Preset A.
- Modo de escena simple: todos los faders son controlados por Preset A.
13. Fader Flash Buttons:
nivel de flash.
Estas teclas permiten acceder a todas las escenas, efectos y realizar
cambia el ritmo de los pasos del efecto de acuerdo con el nivel. El
Destellará el fader correspondiente de acuerdo al modo flash y al
Page 7
www.carlosmendoza.com.mx
14. Scene B Faders:
- Modo Submaster: Todos los faders son submasters y no son controlados por Preset
B.
- Modo de escena doble: La fila de faders inferior es controlada por Preset B.
- Modo de escena simple: todos los faders son controlados por Preset B.
15. Submaster Page Button: Conmuta entre pagina 1 y pagina 2 de las paginas del
submaster. La pagina activa estará indicada en la pantalla de LCD como Scene Pg:#.
16. Preset A Master:
- Modo Submaster: Se usa para realizar crossfader entre escenas.
- Modo de escena doble: controla la fila de arriba de faders.
- Modo de escena simple: Controla todas los faders
17. Scene B Faders:
- Modo Submaster: Se usa para realizar crossfader entre escenas.
- Modo de escena doble: Controla la fila de debajo de faders.
- Modo de escena simple: Deshabilitado.
18. Flash mode:
- Off: Deshabilitado.
- Flash: Da un destello en el canal correspondiente. El nivel del detello esta controlado
por el flash level.
- Solo: Hace detellar el nivel del correspondiente canal y pone el resto de los canales a
cero.
- Solo+Flash: : Flashes el nivel del correspondiente canal y pone el resto de los
canales a cero. Esto esta controlado por el flash level.
19. Flash Level:
20. Effects Tile: Este agrupamiento de teclas permite grabar los efectos.
21. Number Lock Indicator: Este LED indica que el Number Lock esta activado. Permite a
Effects Tile convertirse en un teclado numérico.
22. Go/ Stop Button: Permite comenzar y finalizar los efectos.
Ajusta el nivel de salida de la función flash.
Page 8
DMX Output: Acepta un conector DMX 512 5 pin XLR para los Dimmers o cualquier otro
www.carlosmendoza.com.mx
aparato DMX.
Audio Input: Permite a un fader controlar el nivel de disparo de un canal de audio conectado a la consola.
MIDI Thru: Permite intercalar la consola desde un MIDI dispositivo a otro.
Power Conector: Acepta el conector de la fuente de alimentación.
Compat Flash Slot: Permite guardar la secuencia en una compact flash card. Solo se
Video Display Card (opcional): Permite añadir una tarjeta de video para un monitor.
Notas de Terminología
Es facil confundir los terminos de Escenas y Submasters. La siguiente información ayudará a aclaralos.
Submasters: canales que contienen escenas o cues que son ejecutadas manualmente.
Escenas: Faders que contienen cues que son ejecutados mediante los faders de playback.
Todos los niveles grabados en las escenas serán controlados por el submaster del mismo numero.
Page 9
Setup
www.carlosmendoza.com.mx
Nota: Observe que la fuente de alimentación está embalada en un lateral de la caja.
Conecte la clavija de corriente en la consola donde se muestra.
Enchufe el cable DMX 512 desde el dimmer (u otro DMX dispositivo) en la salida DMX 512 de la consola.
Encienda la consola. La consola esta lista para funcionar.
La consola 200 realizara en este momento un proceso de inicialización y volverá a su ultimo estado conocido.
Page 10
Operaciones
www.carlosmendoza.com.mx
Modo Simple
Operaciones Básicas
Primero, asegúrese que la consola esta en modo simple a través del identificador LED de escena. Deberá estar encendido el LED debajo de SINGLE SCENE. Si no es así pulse varias veces hasta que este se encienda.
Ajuste Preset A Master hacia arriba y Preset B Master hasta arriba para llegar a 0.
Nota: Preset Master Levels se mostrarán en la pantalla de LCD
Asegúrese de que Grand Master esta en la posición 10
Partiendo de un punto de combinación cualquiera de los faders. Esto llevara a que cada fader estará conectado a su canal de dimmer correspondiente, es decir, en función del numero de faders que tengamos en nuestra consola.(Por ejemplo, el fader 1 irá con canal de dimmer 1, el fader 15 con el canal de dimmer 15). Para el modelo 12/24, el operador tiene el control sobre 24 faders. Para el modelo 24/48, el operador tiene el control de 48 faders.
Ver la sección del Patch para cambiar la asignación del canal de dimmer
Page 11
Hold
www.carlosmendoza.com.mx
Solamente para el modo de escena simple, Hold permite al operador congelar todas las salidas, mientras puede manualmente inicializar los niveles para todos los faders creando una situación o escena diferente en el escenario. Procedemos a explicar como funciona...
Ajuste una escena con los faders. Asegúrese de que Playback A Master esta en 10 y que Playback B Master esta a 0. (Ambos playbacks en la posición superior). La característica hold solo puede ser activada y desactivada cuando los playbacks estén en esas posiciones. Pulse Hold (se habrá encendido un indicador luminoso), mueva playback A Master a la posición 0 mientras mueve Playback B Master a la posición 10. Durante el crossfade, el indicador luminoso de Hold estará encendido. Los niveles no cambian, estos estarán reservados para cuando se mueva el master
El LCD también realizara esto a través de Preset B:HOLD Flashing.
La actual configuración del fader se grabara en la memoria del Hold. (El LED del Hold se apagará, pero recuerde indicar la activación del la característica del Hold). El operador ahora puede de inicializar todos los faders a los niveles deseados para la siguiente entrada. Una vez que todos los faders estén configurados, vuelva a situar la playback A Master a 10 y la playback B Master a 0. (Mientras los este cambiando de posición, el LED del Hold, estará iluminado). Después de hacer este cruce de posiciones, la segunda escena estará saliendo. (El LED del Hold estará todavía encendida). Repetir el paso anterior para el siguiente crossfade, o presione de nuevo Hold para liberar la función Hold. Después de pulsar Hold, su indicador luminoso se apagará.
Tenga en cuenta, que Playback B es ahora el master para la escena mantenida. Por lo que si Playback B es puesto a 0, entonces el estado del fades se pierde.
La característica de Hold solo funciona para el modo simple.
Time Fades for Hold
Suavizar el tiempo de crossfaders entre la escena reservada y la activa se consigue ajustando el tiempo entre los faders. El Fader izquierdo es para todos los niveles que van a introducir y el de la derecha, es para aquellos niveles que van ha salir.
Page 12
Modo de Escena Doble
www.carlosmendoza.com.mx
Operaciones Básicas
Asegúrese de que la consola esta en el Modo de Escena Doble mediante el indicador LED, el cual, deberá estar encendido. Si no es así, pulse el botón de Scene Mode, hasta que el correspondiente LED ese encienda.
Ajuste el Preset Master A hasta la posición 10, y el Preset Master B hasta la posición 0.
Subiendo y bajando los dos Preset Faders al mismo tiempo permite ejecutar los crossfaders.
Nota: Los Preset Master se mostrarán en la pantalla de LCD.
Asegúrese de que Grand Master se encuentra en la posición 10.
Permite cualquier combinación de faders. Esto llevara a que cada fader será el canal del numero que este escrito en la consola. Por ejemplo, el fader 1 el canal 1, el fader 30 será el canal 30). Para el modelo de 12/24, el operador tiene el control de 12 faders para 2 escenas. Si es el caso del modelo 24/48, el operador tiene el control de 24 faders en 2 escenas.
Ver la sección del Patch para cambiar la asignación del dimmer.
Crossfade
Un crossfade permite a una escena fundirse como otra que a su vez esta fundida.
Page 13
Croossfade Manual sin fundir a negro
www.carlosmendoza.com.mx
Nota: Recuerde; deberá haber niveles de faders que sean controlados por ambos Preset Masters para que el Manual Crossfade sin fundido a negro funcione correctamente.
Time Fades
Puede controlarse el tiempo en los crossfades configurando el tiempo entre los fades. El Fader izquierdo es para todos los niveles entrantes y el de la derecha, es para aquellos niveles salientes. (Por ejemplo, si el operador esta crossfading Preset A con Preset B, entonces el fade de entrada afectará al tiempo del Preset B, mientras que el fade de salida afectará al tiempo del Preset A.)
Page 14
Modo Submaster
www.carlosmendoza.com.mx
Operaciones Básicas
El modo Submaster permite al operador grabar diferentes escenas en dos veces de faders, ya que la consola tiene dos paginas de Submasters. La pagina que se ejecuta se identifica en la pantalla de LCD como escena Pg:#.
Para grabar un submaster, la consola debe estar en uno de los dos modos de escena, simple o doble, para situar los faders. Habiendo grabado desde cualquiera de esos modos, para ejecutar los submasters, deberemos activar el modo submaster.
También, pueden grabarse ecenas multiples en un master simple.
Nota: No puede grabarse una combinación de escenas y efectos en un único submaster. Los efectos serán ignorados.
Asegúrese de que la consola esta en el Modo de Escena Simple mediante el indicador LED, el cual, deberá estar encendido. Si no es así, pulse el botón de Scene Mode, hasta que el correspondiente LED ese encienda.
Ajuste el Preset Master A hasta la posición 10, y el Preset Master B hasta la posición 0
Nota: Los submasters trabajan en el valor mas alto del modo precedente. Por lo que, si el preset master tiene un nivel determinado y los faders están a otros diferentes (indicados por la luz verde de los LED’s) entonces la consola añadirá en los niveles de submasters los niveles de los faders activos.
Asegúrese de que Grand Master se encuentra en la posición 10.
Page 15
Recording Submasters
www.carlosmendoza.com.mx
Proporciona nivel para cualquier combinación de faders (o escenas en el modo submaster). Suponiendo que el patch no ha sido editado aún, cada fader estará conectado a su canal correspondiente, es decir, en función del numero de faders que tengamos en nuestra consola. (Por ejemplo, el fader 1 controlará el canal 1, el fader 15 controlará el canal 15). Para el modelo 12/24, el operador tiene el control de 24 faders. Para el caso del modelo 24/48, el operador tiene el control de 48 faders.
Presione el pulsador Record . Su indicador LED se iluminará.
(Tomo nota de que cuando el LED parpadea, significa que el faders esta todavía siendo grabado con una escena. Cada nueva escena puede ser regrabada sobre otro efecto o escena diferente)
Presiona el Flash Button correspondiente hasta que el LED se ilumine.
Cambie a modo submaster y ponga todos los faders a 0. El submaster que se acaba de grabar estará indicado por el LED, que se encuentra ahora iluminado en color ámbar, que corresponde al fader que acaba de ser grabado.
Nota: Después de cambiar al modo submaster con un fader activo, los faders mantendrán sus niveles, incluso aunque el modo haya sido cambiado. Cualquier fader que este en cualquier nivel lo mantendrá, aunque el modo cambie, hasta que el fader sea puesto a 0.
Nota: Cuando cambiamos desde el modo submaster a cualquier modo de escena con un submaster activo, se mantendrán sus niveles hasta que el submaster sea puesto a cero. Esto estará indicado por la luz encendida en ámbar del LED que corresponda al submaster.
Page 16
Submaster Pages
www.carlosmendoza.com.mx
Hay dos páginas de submaster en la consola modelo 200, que hacen referencia a las escenas de la pantalla de LCD. La página submaster puede ser identificada por el numero de pagina de la escena en la pantalla del LCD.
Cambiar de pagina del submaster
Pasar de una pagina a otra del Submaster es tan sencillo como pulsar el botón de submaster page. La pantalla de LCD siempre nos identificará en que pagina nos encontramos en cada momento.
Nota: Cuando cambiamos entre las paginas, los submasters que se encuentren activos en cada momento estarán indicados con su correspondiente LED.
Grabar Submasters en la pagina 2
Presione la tecla Record. El indicador LED se iluminará.
Pulse Submaster Page Button
Mantenga pulsado el Flash Button del correspondiente fader hasta que el LED correspondiente se ilumine.
Page 17
Crossfade entre Submasters
www.carlosmendoza.com.mx
A parte de los dos crossfade normal, en modo submaster, el operador puede operar en secuencia. Asegúrese de que Preset Masters A & B están en la posición mas elevada. (10 y 0 respectivamente.)
Ajustar Time Fade en las posiciones deseadas.
Mueva Preset Master A & B hacia abajo, (el LED del primer fader grabado se iluminara de color verde).
Ahora muévalos hacia arriba. (El LED del primer fader grabado se apagará y la escena se fundirá).
Cuando el fade este completo el LED del segundo fader grabado, se iluminará de color verde. Repetir de nuevo esta acción para continuar el crossfading entre escenas, con lo cual se conseguirá que se encadene la segunda escena con la primera. Repetir el proceso para todas las escenas disponibles hasta llegar a la ultima escena de la pagina dos, entonces volver de nuevo a la primera escena grabada de la pagina uno.
Información adicional para el Submaster Crossfading
• Para parar el Crossfade, mover solamente el Preset M
hacia abajo. Esa acción mostrará la última escena realizada.
• Cambiando el modo, también pararemos inmediatamente el crossfade y se mostrara el
último fade emitido. Realizar esto no es recomendable.
• Cualquier submaster que este vacío, submasters con efectos o submasters que todavía
• La pantalla de LCD mostrará el porcentaje de valores del fader, tanto para los de entrada
como para los de salida, de cómo esta desarrollándose el fader.
Nota: Ver Crossfade Start Scene para cambiar el submaster que ya ha sido que configurado.
aster A hacia arriba y después
Page 18
Opciones Avanzadas
www.carlosmendoza.com.mx
En la sección de opciones avanzadas se cubren cuestiones como los efectos, edición de escenas y setup.
Información sobre Video Display
Si tu sistema dispone de un monitor de video conectado, podremos operar de forma diferente que un sistema que no disponga del mismo. Al lo largo de este manual usted notará diferentes secciones describiendo diferentes características y funciones. El video display ha sido diseñado para proveer a los usuarios de un cierto nivel de información de playback, efectos, contenido de submaster y patch data de una forma fácil de entender.
Los
Este ejemplo muestra la Live Display para la consola de la serie 200. La línea de la parte de arriba de la pantalla muestra el numero de la versión del software, el modo de display, el modo de operación de la consola y el estado del Grand Master.
siguientes ajustes pueden ser usados en el diseño de los sistemas de las pantallas:
Canal de control:
• Los niveles de los canales que están bajo el control
• Los niveles de los canales que están bajo el control de los submasters aparecen en
amarillo.
• Los niveles de los canales que están bajo el control de los efectos del fader aparecen en
magenta.
Ventana de submaster: Los submasters que han sido grabados aparecen en blanco. Fíjese que el submaster activo aparece en la parte de arriba de la ventana.
Ventana de Playback: La ventana de playback cambia en funcion del modelo de consola en el que se este utilizando, e indica el estado del crossfader en el sistema, asi como el numero de veces que ha sido mostrada.
del fader, aparecen en verde.
Page 19
Ventana de efectos:
www.carlosmendoza.com.mx
La ventana de efectos muestra el efecto actual seleccionado en blanco, en la pagina­columna. Todos los efectos grabados aparecen con el texto en rojo.
Estado del Grand master y Blackout: El nivel del Grand Master se muestra en la parte derecha de arriba de la pantalla. Fíjese que los niveles aparecerán en amarillo sobre un fondo rojo, si el nivel del Grand Master es menor. Si la tecla del Blackout es seleccionada, la palabra Blackout aparecerá en amarillo sobre un fondo rojo sustituyendo los niveles del Grand Master, durante tanto tiempo como la tecla de Blackout este desactivada.
Selección Display: Los Displays pueden ser seleccionados usando F1 – F3 softkeys, que se encuentran debajo de la pantalla de LCD. Seleccionando F1 accederemos a la escena del submaster, permitiendo directamente el acceso al nivel editado usando el teclado numérico. Eligiendo F2 permite al usuario mostrar directamente los efectos, donde los cuales, pueden ser ajustados o creados. F3 permite el acceso a todas las funciones incluyendo la configuración de las mismas.
Page 20
Efectos
www.carlosmendoza.com.mx
Las características de los efectos de la consola de la serie 200, permite al operador programar y ejecutar una secuencia de niveles en un rango que va desde los 0.05 segundos a 10 segundos por paso, aunque pueden ser disparadas manualmente, por audio/MDI señal.
Hay 4 paginas de 6 efectos cada una con un máximo de 99 pasos por efecto.
Programando un efecto
El grupo de teclas en la parte inferior derecha de la consola 200 es el efecto
Seleccionar el efecto de la pagina pulsando la tecla FX Page. (En la pantalla de LCD se mostrará el efecto de la pagina activo)
Pulsa la tecla Record, su LED correspondiente se encenderá indicando que la consola esta ahora preparada y en modo de grabación. Pulse la tecla del numero del efecto correspondiente para grabar el mismo. El indicador LED se iluminará de color amarillo, indicando que esta lista para grabar.
Seleccione el fader(s) (tanto para una escena como para dos) o escena(s) deseados (estando en modo submaster) para seleccionar el nivel y después pulsa Step para grabar ese paso. La pantalla de LCD nos mostrará toda la información que resulte necesaria.
Cuando termine de grabar los efectos, pulse de nuevo la tecla Record, la consola saldrá del modo de grabación y el LED de Record se apagará.
Page 21
Modo de efecto
www.carlosmendoza.com.mx
Hay 4 modos de efecto a elegir entre...
• Chase: los pasos se muestran en el mismo orden en el fueron
grabados en función del modo de dirección elegido.
• Build: los pasos se sucederán según se ajuste el modo de
dirección
• Cycle: los pasos entrarán y saldrán en el orden ajustado en el
modo de dirección
• Audio: Permite a una señal de audio desencadenar los
música.
Nota: Ver Sección de Audio para mayor información.
Modo de dirección
Hay 4 efectos de modo de dirección a elegir entre...
• Random: Los pasos son mostrados aleatoriamente.
• Forward: Los pasos son mostrados desde el mas inferior al mas alto.
• Bounce: Los pasos son mostrados desde el mas inferior al mas alto, y después desde el
mas alto al mas inferior.
• Reverse: Los pasos son mostrados desde el mas alto al mas bajo.
Información adicional para los efectos
• Para programar otro efecto, simplemente repita el pr
encenderá cualquier LED amarillo, para los efectos de los números que ya estén grabados.
• Para acceder a una escena desde una pagina diferente en el modo submaster, seleccione
la escena desde la pagina 1 para el nivel deseado y entonces cambie a la pagina 2 con la tecla Page Button.
• Aviso: se permitirá grabar cada paso, tanto para canales múltiples o escenas. La mezcla
de canales y escenas no esta permitida.
• Hasta 6 diferentes efectos pueden ser mostrados al mismo tiempo.
pasos del efecto al ritmo de la
ocedimiento arriba indicado. Se
Page 22
Efectos Playback
www.carlosmendoza.com.mx
Por cada efecto grabado se mostrará la luz amarilla encima del mismo. Para ejecutar un efecto, pulsa la tecla del efecto deseado. El indicador LED amarillo, se encenderá. Entonces pulsa la tecla “Go/Stop” para que empiece el efecto. El indicador LED inferior se apagará y se encenderá el que esta inmediatamente encima, (rojo) indicando que el efecto se esta realizando.
Para parar un efecto, pulsa la tecla del efecto correspondiente. (recuerda seleccionar la pagina correspondiente primero), se encenderá el indicador LED amarillo, entonces pulse de nuevo la tecla “Go/Stop” y el efecto seleccionado parará. (El indicador luminoso LED se aparará).
Información adicional para los Playback de efectos
• Para cambiar el modo de efecto, dirección y velocida
mientras se esta ejecutando, selecciones el efecto seguido del modo deseado, dirección y tiempo del paso, el efecto cambiará inmediatamente al nuevo modo y dirección. Presione la tecla del efecto de nuevo para salir del cambio. El efecto ahora se ejecutará con la nueva configuración. (Aviso: la configuración grabada no cambiará).
• Durante el efecto de Playback, el indicador rojo LED de/los efecto/s que se estén
ejecutando estarán encendido, cuando el/los efecto/s se encuentren en la pagina seleccionada, para proveer al operador una sencilla referencia visual, con los efectos en los cuales esta actualmente activa.
• Se permitirán las configuraciones siguientes:
- Chase: (Random o Forward o Reverse o Bounce o Audio)
- Build (Forward o Reverse o Bounce)
- Cycle (Forward o Reverse o Bounce)
Nota: Ver Sección de Audio de Setup para configurar correctamente la consola y así disponer de un recurso de audio en un efecto.
• Para ejecutar un efecto desde un recurso de audio, configúrele en Chase/audio. (Seguir
las instrucciones descritas para realizarlo anteriormente). Seleccione un efecto cualquiera (seleccione la tecla del efecto y pulse Go/Stop), el cual avanzará a través del mismo, cuando las señales de audio estén dentro de la frecuencia del rango en la que nos encontremos.
d del paso para cualquier efectos
Page 23
Ejecutar los efectos en Submaster
www.carlosmendoza.com.mx
Alternativamente, los efectos pueden ser ejecutados en un fader normal (solamente en modo submaster). Los 24 efectos solamente pueden ser cargados en un submaster que este vacío o en un submaster con efectos. Seleccione el efecto deseado, y después pulse las teclas Flash y Hold durante un segundo, el efecto esta ahora cargado en su correspondiente fader, el indicador LED del fader en cuestión se habrá encendido en color rojo indicando que dicho fader esta cargado con dicho efecto.
Un efecto no puede ser asignado a un submaster que ya tenga una escena grabada en el mismo. Activando el canal del fader comenzará el efecto a ejecutarse.
(Nota: deberemos estar en modo submaster para que lo descrito anteriormente funcione.)
El tiempo del paso, el modo y su dirección pueden ser cambiados en cualquier momento antes o durante el playback. Mantenga pulsado la correspondiente tecla de Flash y entonces mueva la velocidad del paso del fader al mismo tiempo, el efecto cambiará a la nueva velocidad del paso, ó seleccione un modo o dirección diferente. El modo y la dirección cambiarán inmediatamente. Ponga el fader a cero y detendrá el efecto.
Nota: si no le gustan los efectos estándar, cualquier cambio hecho en los efectos asignados al submaster, podrán ser regrabados incluso después de que el fader haya sido puesto a cero.
Para comprobar la información de cualquier efecto que este asignado a un submaster, mantenga pulsada su correspondiente tecla durante un tiempo, la pantalla de LCD nos mostrará el numero del efecto con información acerca del modo y el tiempo del paso si el efecto se esta ejecutando en ese momento.
(Aviso: Simultáneamente pueden se mostrados hasta 24 efectos desde los efectos en los subs. Un efecto no puede ser copiado desde un sub a otro, ni tampoco puede ser copiado mas de un sub, desde la pagina de efectos estándar.)
Nota: Si la consola esta conectada desde el modo submaster al canal de modo durante el efecto playback, el/los efecto/s continuarán y los faders asignados para el efecto del playback retornaran al mismo estado antes de que el fader sea puesto a cero y automáticamente cambiarán a actuar como un canal de fader.
Page 24
Editar un efecto
www.carlosmendoza.com.mx
Desde la pagina principal de la pagina de LCD, pulse F2 para FX.
Se dará cuenta de que el cursor se encuentra en ‘1. Edit Effect’ Pulse F3 para confirmar.
El indicador luminoso de Num Lock estará ahora encendido y el efecto desactivado. Elija el numero de efecto deseado y baje con las teclas de cursor para colocar el cursor en el paso localizado. Elija el paso para que sea editado.
Nota: La expresión, Fx:#.#, significa que, para el primer numero (#) es la pagina del efecto en la que nos encontramos y para el segundo(#) es el numero de efecto.
Continué bajando con el cursor y cada canal editado se encenderá. Para editar el nivel puede hacerlo, tanto con las teclas ‘+’ o ‘-‘ o usando la entrada del keypad.
Cuando la edición este completada, pulse ‘Confirm’ y automáticamente avanzará al siguiente paso para continuar editando.
Nota: Las ‘arrow keys’ avanzan canales rápidamente.
Editar un efecto en un sistema con Video Display
Page 25
Hay sistemas que disponen de un video display adjunto y con la posibilidad de editar los
www.carlosmendoza.com.mx
efectos directamente de una forma similar para configurar y editar el contenido de los submasters en el sistema con la pantalla. La pantalla de LCD muestra en el escritorio diferentes comandos y suplementos para el acceso a las funciones relacionadas con el sistema del monitor principal.
Pulse F1 para salir o elija Edit/Fdtm para comenta a trabajar con sus efectos. El sistema viene con el modo edición por defecto.
Para editar un efecto use la tecla Fx page en combinación con las teclas de efectos para seleccionar el efecto que queramos editar. Use la tecla Step, ## y [*] para seleccionar un paso y este sea editado. Ahora puede usar las teclas ‘+’ y ‘-‘ para cambiar entre los niveles o el numero de tecla para seleccionar el nivel de un canal en un paso. Para seleccionar un nivel use [##] [@] [*] como en este ejemplo: [1] [@] [*] con lo cual, pondremos el canal 1 entero. En este caso, [##] [@] [yy] [*], podremos el canal ## al nivel YY.
Editar un efecto de fade en un sistema con Video Display
Pulse F2 para mostrar el tiempo del fade de un efecto, desde el modo de edición. El cursor estará ahora encendido en la posición del tiempo del fade. Ahora puede editar el tiempo del fade del efecto en segundos y décimas de segundos, como se mostró en el sistema de display entre 10 y 0 segundos-
Page 26
Opciones de borrado de efectos
www.carlosmendoza.com.mx
Desde la pantalla principal de la pantalla de LCD, pulse F2 para FX.
Se dará cuenta de que el cursor se encuentra en ‘1. Edit Effect’. Pulse la flecha de la derecha para avanzar y situarse en la opción ‘2. Delete Effect’
En este punto, tenemos tres opciones:
1. Borrar un paso.
. Borrar un efecto.
2
3. Borrar una pagina de efectos.
Cada una de las tres opciones continuarán sus secuencias desde este punto.
Nota: Cuando Num Lock esta encendido, las teclas de los efectos, pueden ser usados como teclas numéricas de entrada.
Borrar un paso de un efecto
El indicador luminoso LED estará encendido y el efecto desactivado. Seleccione el numero del efecto y desplácese con las teclas del cursor para llegar al paso que deseamos borrar. Desplácese por el paso que desea
borrar. Pulse Confirm para borrar.
Después de confirmar, regrese a la misma pantalla pero tendrá que estar el próximo paso a mostrar disponible. Repita el paso anteriormente indicado para hacer los cambios deseados. Si pulsamos Esc volveremos a la pantalla principal.
Nota: La expresión, Fx:#.#, significa que, para el primer numero (#) es la pagina del efecto en la que nos encontramos y para el segundo(#) es el numero de efecto.
Borrar un efecto
El indicador luminoso LED estará encendido y el efecto desactivado. Seleccione el numero de la pagina del efecto y desplácese con las teclas del cursor y seleccione el numero del efecto.
Presione Confirm borrarle. (YES/NO)
Después de confirmar, se encontrará en la misma pantalla pero mostrará el siguiente efecto disponible. Repita el paso anteriormente indicado para hacer los cambios deseados. Si pulsamos Esc volveremos a la pantalla principal.
Page 27
Borrar un efecto de una pagina
www.carlosmendoza.com.mx
El indicador luminoso LED de Num Lock deberá estar encendido y el efecto desactivado. Seleccione el numero de la pagina del efecto, y pulse Confirm para borrar.(YES/NO)
Después de confirmar, volverá a la misma pantalla y el siguiente efecto disponible será mostrado. Repita el paso anteriormente indicado para hacer los cambios deseados. Si pulsamos Esc volveremos a la pantalla principal.
Borrar efectos en sistemas con Video Display
Seleccione F2 y entre en el menú efectos del sistema de LCD. Pulse ahora F3 para entrar en el menú Delete de la pantalla.
La línea de comandos del sistema mostrará la siguiente pregunta: ‘Delete Effect Step x.xx.xx? donde los últimos dígitos son flashing en el paso actual. Pulse Yes para confirmar o use el teclado numérico para seleccionar el paso que desee borrar.
Para borrar otras funciones de efectos use la tecla ‘>’para seleccionar las siguientes opciones:
• Delete Effect x.x?: (use la tecla del efecto para se
para confirmar la elección).
• Delete Effect X?: (use la tecla del efecto para sele
para confirmar la elección).
• Delete All?: Pulse Yes para borrar todo, elija No para cancelar.
Use de nuevo la tecla ‘>’ para rotar entre las opciones.
Insertar un paso del efecto
Un paso puede ser insertado dentro de un efecto ya existente. Pulse la tecla Record, el indicador luminoso LED se encenderá indicando que la consola se encuentra en modo de grabación. Seleccióne el efecto que desee que sea editado (el correspondiente indicador luminoso amarillo LED se habrá encendido). Pulse las teclas ‘+’ y ‘-‘ juntas durante 1.5 segundos, la dirección del efecto empezará a iluminarse.
Pulse ‘+’ o ‘-‘ para cambiar al paso que ha de ser insertado en frente, entonces se grabara el nuevo paso usando el procedimiento normal de grabación. Después de grabar el efecto el indicador luminoso LED se apagará. Pulse la tecla Record para salir del modo de grabación.
leccionar el efecto deseado) y elija Yes
ccionar el efecto deseado) y elija Yes
Page 28
Opciones de tiempo de los Fade
www.carlosmendoza.com.mx
Desde la pantalla principal de LCD, pulse F2 para FX.
Se dará cuenta de que el cursor se encuentra en ‘1. Edit Effect’. Pulse la flecha de la derecha para avanzar y situarse en la opción ‘3. Effect Fade Time’. Pulse F3 para confirmar.
Cada una de las dos opciones continuará sus secuencias desde este punto.
Editar efectos de tiempo de los Fade
Los efectos de tiempo de los Fade pueden ser configurados en un rango desde 0 a 10 segundos usando la función de edición de los fade de tiempo. El tiempo de fade estarán predeterminados a cero cuando grabemos. Los fade de tiempo de salida no están disponibles, un efecto parará inmediatamente cuando lo desactivemos.
Pulse Confirm para editar el fade de tiempo.
El indicador luminoso LED de Num Lock estará encendido y el efecto desactivado. Seleccione la pagina de efectos y desplácese con los cursores para colocar el cursor en el numero de efecto deseado. Seleccione el efecto para ser editado. Desplacese para
efitar el tiempo del fade. El rango va desde 00.0 a 10.0 con un incremento de 1/10
Inicializar un efecto de fade de tiempo a cero
Pulse la tecla de la derecha para seleccionar la segunda opción y pulse Confirm para seleccionar el tiempo de fade a cero.
Seleccione Yes o No.
th
.
Page 29
Opciones de escena
www.carlosmendoza.com.mx
Desde la pagina principal de la pantalla de LCD, pulse F1 para acceder a escena.
Nota: Escenas y Submasters son términos intercambiables para este manual.
Para sistemas sin monitor de video
La consola ofrece 4 opciones de escena incluyendo:
• Load scene (cargar escena): permite a los usuarios
leatoriamente cargar una escena al sistema
a crossfader.
• Sequence Link (unión de secuencias): Permite a los
suarios crear una unión entre submasters, para crear
u el efecto de insertar una entrada en una secuencia cuando se están ejecutando los submasters en el sistema de cruce de los faders.
• Edit scene (editar escena): Permite a los operadores editar el contenido de un submaster.
• Delete scene (borrar escena): Permite a los usuarios borrar un submaster de la memoria.
Load scene (cargar escena)
Use las teclas ‘+’ o ‘-‘ ó el teclado numérico para seleccionar la escena deseado del submaster y pulse Confirm. El submaster seleccionado será cargado automáticamente en el sistema de cruce de los faders, como la próxima escena a ser mostrada.
Page 30
Nota: El siguiente submaster crossfade comenzará con la siguiente escena seleccionada. Una
www.carlosmendoza.com.mx
vez que el crossfade haya sido completado, la configuración volverá automáticamente a ser inicializada a 1.01.
Crear una secuencia de unión
Usando la tecla ‘>’ moveremos el cursor del menú a la opción 2 y pulsaremos Confirm para seleccionar dicho ítem. La unión de secuencias permite a los usuarios unir al submaster a propósito con el playback para que los usuarios puedan insertar una escena o una secuencia de escenas entre dos que ya existan. Puede crearse una unión simple fuera de la secuencia y una unión simple hacia atrás. Esta función es especialmente practica una vez que la presentación ha sido creada y se necesita insertar una escena dentro de una secuencia.
Cuando seleccionamos el display se mostrará un nuevo menú con el cursor situado en el submaster unido. Usando el teclado numérico o las teclas ‘+/-‘ entraremos en el submaster desde el cual queremos anexionar. Una vez que avancemos con el cursor, nos moveremos al numero de submaster que deseemos unir.
El cursor saltará a la entrada que permitirá a la secuencia unirse con lo anterior. En el ejemplo mostrado aquí hemos unido el Sub 1.03 al Sub 2.45 y después el 2.46 con el 1.04. ejecutando esta secuencia hacia atrás, el usuario vera el crossfade de los Sub en la siguiente secuencia: 1.03-2.45-2.46-1.04.
Use las teclas ‘<>’ para moverse por la pantalla y confirmar la entrada. Las uniones incorrectas serán rechazadas mostrándose el valor previo. Introduciendo 0.00 en cualquier ítem y pulsando Confirm ordenar cualquier link. Seleccionando ‘Clear all’, nos mostrará el siguiente menú:
Pulse Yes para confirmar y todos los links serán ordenados.
Editar una escena
Use el teclado numérico o las teclas ‘+/-‘ para mover el cursor del menú al ítem 3 para editar una escena.
Pulse F3 para confirmar.
Pulse el botón de la pagina del submaster para acceder a la pagina correcta y entonces, pulse el botón flash para el submaster que necesita ser editado.
(La pantalla de LCD mostrará la correspondiente información del submaster)
Page 31
El canal que haya sido seleccionado se iluminará.
www.carlosmendoza.com.mx
Cambie los canales usando las teclas de los cursores de derecha e izquierda. Para cambiar de nivel, puede hacerlo tanto con las teclas ‘+/-‘, como con el teclado numérico. La opción ‘@FL’ permite a los usuarios seleccionar toda la intensidad para un canal.
Pulse Esc para cancelar los cambios o Confirm para aceptar.
Page 32
Borrar opciones de escena
www.carlosmendoza.com.mx
Fíjese que el cursor se encuentra en la primera opción ‘1. load scene’. Pulse F2 para avanzar a la siguiente pagina para ir a la opción de borrar escena y pulse F3 para confirmar.
Borrar una escena
Ahora el cursor se encuentra encima de la opción ‘1. Delete one scene’. Pulse F3 para confirmar.
Pulse la tecla de la pagina del submaster para acceder a la pagina correcta, después pulse el botón del flash para el submaster correcto o desplácese usando las teclas ‘+/-‘. Pulse F3 para confirmar.
Pulse F2 para aceptar (YES) o F3 para cancelar (NO).
Borrar una pagina de escena
Fíjese que el curso se encuentra en la opción ‘1. Delete one scene’. Pulse la tecla del cursor que indica a la derecha para avanzar a la opción ‘2. delete page scene’ y pulse F3 para Confirmar.
Pulse las teclas ‘+/-‘ para acceder a las paginas 1 o 2 o a ambas. Pulse F3 para confirmar.
Pulse F2 para aceptar (YES) o F3 para cancelar (NO).
Page 33
Para sistemas con monitor de video
www.carlosmendoza.com.mx
La opción ‘Edit/Load’ permite a los usuarios elegir entre la edición de una escena o cargarla desde el sistema de cossfader. En el modo de edición F3 mostrará la palabra ‘delete’. En el modo Load, F3 mostrará la palabra ‘Confirm’.
En el modo de edición el comando del sistema y el teclado numérico están disponibles para el operador en todo momento. Para editar una escena elija el menú ‘edit/load’, para entrar en el modo de edición. Elija una escena para editar seleccionando la tecla bump de la escena elegida. Los canales pueden ser seleccionados usando las teclas ‘<’ y ‘>’. Las entradas numéricas usando la línea de comandos, también son aceptadas siguiendo este formato:
‘XX@YY* configurado entero a través de la sentencia ‘XX@*’. Por ejemplo [1] [thru] [10] [@] [*] configurará completamente desde el canal 1 hasta el 10. Todos los cambios tal como son introducidos.
Para grabar una escena pulse la tecla Delete (F3), y una nueva pantalla aparecerá:
Aparecerá ‘Delete Scene x.xx?. Para seleccionar una escena diferente pulse la tecla del bump y la pagina de escena deseada y pulse F2 y seleccione YES para borrar. Use la tecla ‘>’ para elegir otros modos de borrado. Pulse una vez ‘>’ para borrar una pagina, dos para borrar todas las escenas y una tercera vez para volver a empezar.
En el modo de cargar, la escena cargada muestra el siguiente submaster para ser cargado por el crossfade en la parte inferior izquierda de la pantalla. Introduzca el numero deseado usando el teclado numérico o las teclas ‘+/-‘.
Después de introducir la escena cargada, el display se moverá a la unión de la secuencia del menú con el cursor situado en el primer submaster unido. Usado el teclado numérico o las teclas ‘+/-‘ introduzca el submaster desde el cual, quiere unirse. Una vez introducido, el cursor se moverá al numero del submaster al que el usuario desee unirse. Introduciendo 0, se borrará esa secuencia de enlace en particular.
Use ‘>’ y ‘<’ para desplazarse a través del display. Pulsando Confirm en cualquier momento aceptará el valor introducido. Cualquier entrada no valida será rechazada y el sistema mantendrá las configuraciones previas.
’ donde XX es el numero de canal y YY es la intensidad. Un canal puede ser
Page 34

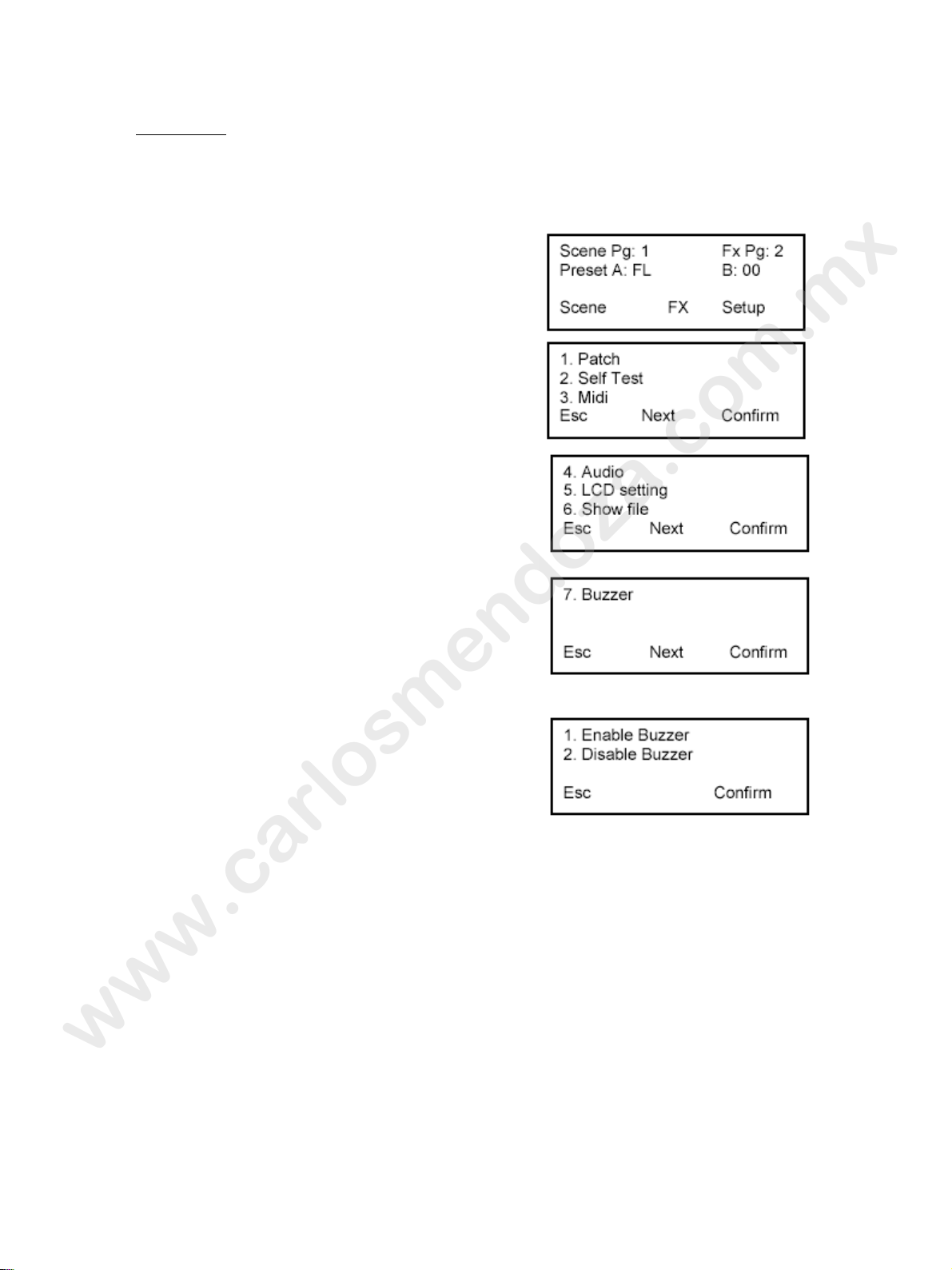

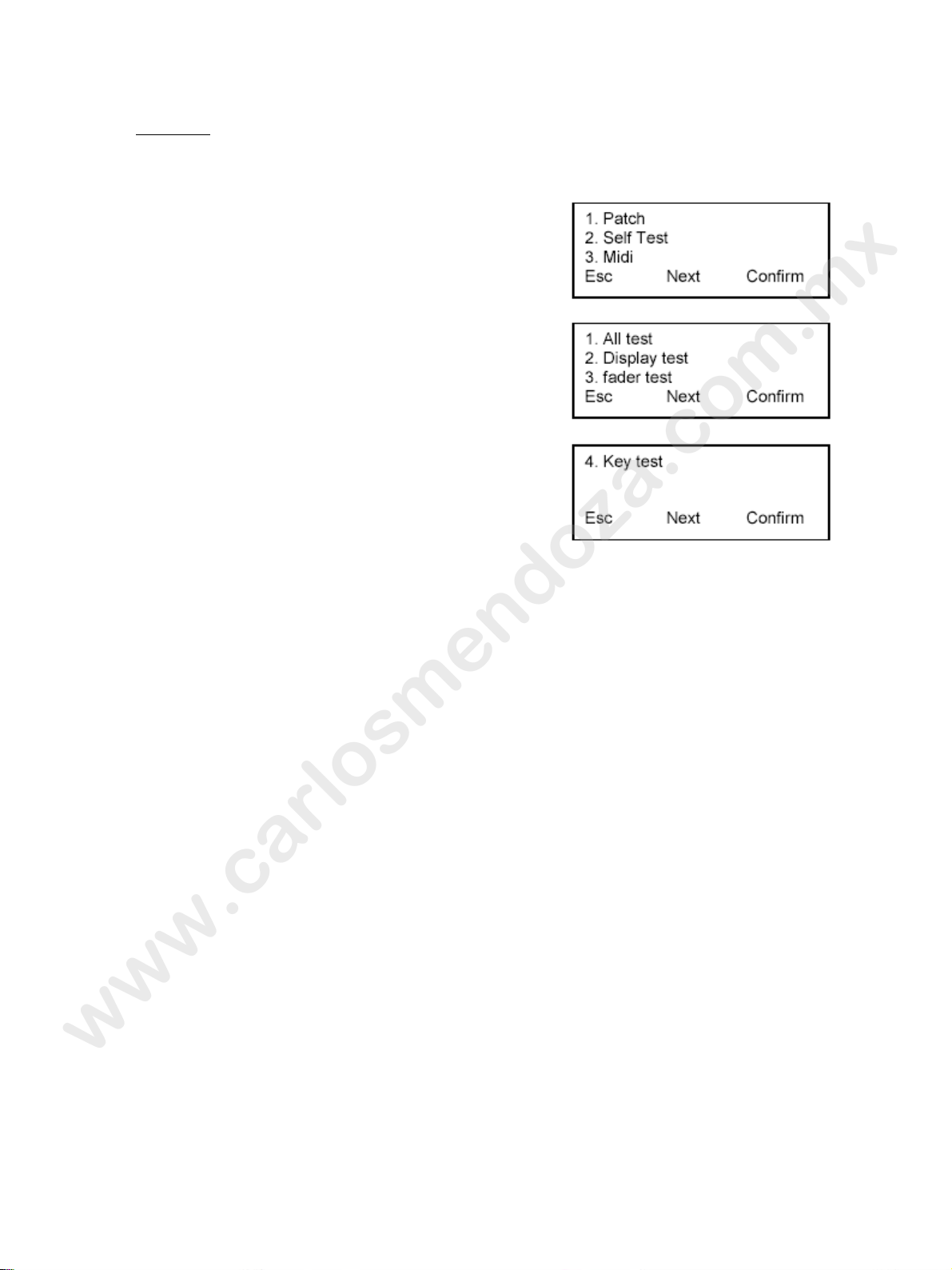

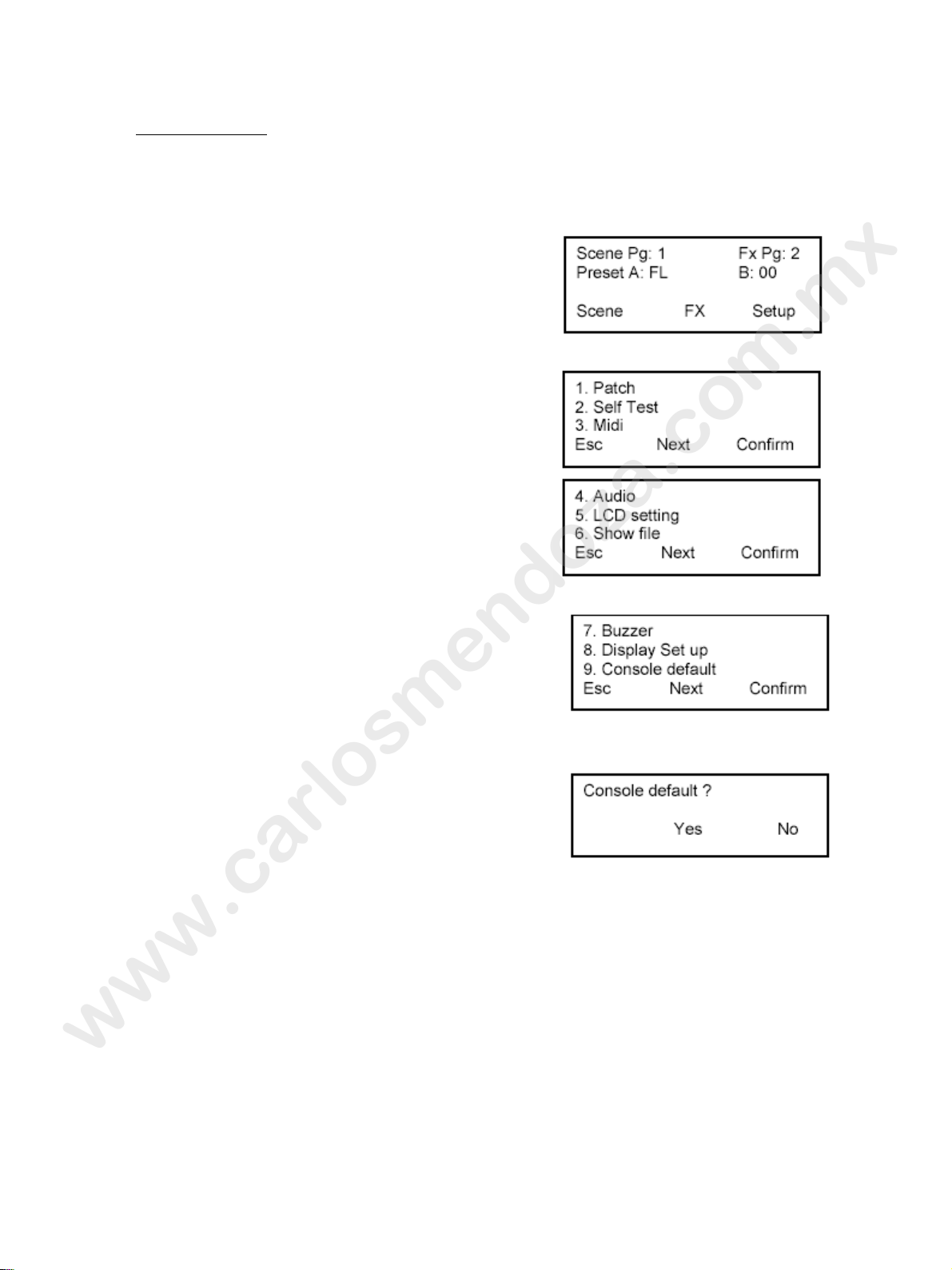

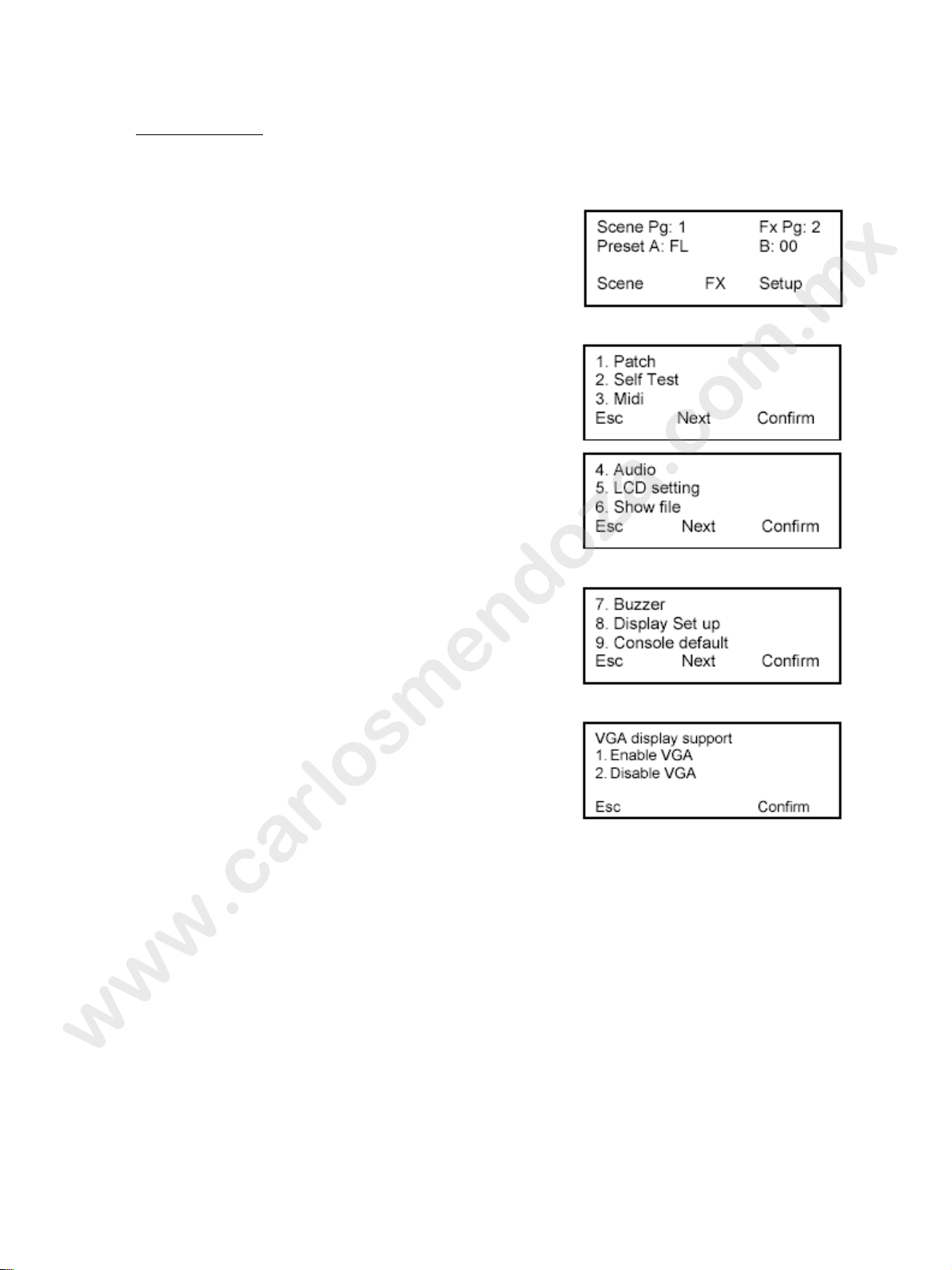

Setup
www.carlosmendoza.com.mx
Lo que viene a continuación es todo acerca de las opciones que se pueden realizar a través del menú Setup.
Pulse F3 para entrar en dicho menú.
Hay 9 opciones divididas en 3 paginas diferentes del menú Setup.
Utilice las teclas ‘<>’ para desplazarse por las distintas opciones de la pantalla. Pulse Confirm para elegir una opción o Next para pasar a la pagina siguiente. Las opciones disponibles son: Patch, Self Test, Midi; LCD Setting, Show File; Set Buzzer, Display Set up and Console Default.
Patch
Patch permite asignar cualquier dirección de salida DMX a cualquier canal.
Fíjese que el cursor se encuentra en la primera opción del menú ‘1. Patch’. Pulse F3 para confirmar.
Cualquiera de las cuatro opciones continuarán sus secuencias desde este punto. Repetir los pasos anteriores para cada una de las opciones.
Nota: El comando Next permite al operador acceder rápidamente a cualquiera de las tres opciones.
Editar Patch
La consola presenta uno a uno los path. Esta función permite al operador editarlo para cualquier combinación en un comando de formato de línea de entrada.
Fíjese que el cursor se encuentra se encuentra en la opción ‘1. Edit patch’. Pulse F3 para confirmar.
El indicador luminoso LED estará ahora encendido y el efecto deshabilitado. La pantalla de LCD mostrará una línea de comando vacía. La información en el patch estará indicada en el formato siguiente: ‘dimmer@Channel’.
Page 35
Por ejemplo, para que el dimmer de salida 12, sea conectado al canal 3 indicaremos...
www.carlosmendoza.com.mx
‘12@3ENTER*’
Otros comandos aceptables son...
Tecla Comando Descripción
+ ‘1+2@5*’ Patches dimmers (salida) 1 y 2 a canal 5. Thru ‘1>5@3*’ Patches dimmers (salida) 1 a través de 5 al canal 3.
- ‘1>5-4@3*’ Patches Dimmers (salida)1,2,3 y 5 al canal 3.
Patch secuencial
Un grupo de Dimmers pueden ser también conectados secuencialmente a un rango de canales. Los comandos aceptables son:
Desconectar un dimmer
Los comandos aceptados son:
1@* Desconecta el dimmer 1. 1@0* Desconecta el dimmer 1. Thru 1>512@* Desconecta todos los Dimmers. 2@1@* desconecta el dimmer 2 del canal 1.
Nota: Pulsar ‘clear’ para borrar una entrada previa.
Proporcional Patch
Proporcional Patch desconectará un dimmer de salida a cualquier nivel desde 0 al tope.
Comando
1@1@50* Conecta el dimmer de salida 1 al canal 1 a un nivel del 50%.
El nivel máximo del dimmer 1 ahora es el 50%.
Nota: el dimmer de salida proporcionalmente conectado no aumentará de nivel.
Continua entrando toda la información necesaria para el patch
Descripción
Page 36
Ejecutar un patch
www.carlosmendoza.com.mx
Esto nos mostrará toda la información actual sobre el patch.
Fíjese que el cursor se encuentra en la opción del menú ‘1.Edit patch’. Pulse la tecla del cursor que indica a la derecha para acceder a la opción ‘2. Display patch’, y después pulse F3 para confirmar.
Display Patch comenzará mostrando un canal y su dimmer de salida asignado. La pantalla de la izquierda la información del patch por defecto.
La tecla ‘>’ permitirá al usuario avanzar a través del patch por el canal en un orden numérico.
Patch por defecto
_________________.
Fíjese que el cursor se encuentra en la opción del menú ‘1.Edit patch’. Pulse la tecla del cursor que indica a la derecha para acceder a la opción ‘3. Default patch’, y después pulse F3 para confirmar.
Pulse F2 para aceptar (YES) o F3 para cancelar (NO).
Unpatch Patch
Con esta opción desconectaremos todos los Dimmers de salida.
Advierta que el cursor se encuentra ahora en el punto ‘4. Unpatch all’. Pulse F3 para confirmar.
Pulse F2 para aceptar (YES) o F3 para cancelar (NO).
Nota: Esto desconectará todos los Dimmers de salida.
Si las luces de la consola están encendidas, todas las fases de luz se apagarán.
Page 37
Nota: Esto puede ser una forma muy practica para conectar en una representación.
www.carlosmendoza.com.mx
Empiece desconectando todos los Dimmers de salida, después conecta los Dimmers a los canales que sean necesarios para representación
Para sistemas con monitor de video
Editar un patch
Las consolas que disponen de un monitor de video ofrecen una forma fácil de acceder a la edición y visualización de la tabla de patch. Seleccione el patch como se describe a continuación y la pantalla de LCD se mostrará como se indica.
Fíjese que el cursor se encuentra en la opción ‘1. Edit patch’, pulse F3 para confirmar.
En la pantalla de LCD aparecerá:
Para introducir o editar un patch use la tabla de comandos que mas adelante se indica.
Para una fácil identificación, el numero de canal y el numero de dimmer se mostraran en blanco si ambos son los mismos. El numero del dimmer se mostrará en rojo si el dimmer esta conectado a mas de un canal. El numero de canal se mostrará en magenta si el numero del dimmer no es el mismo que el numero del canal.
Encienda el patch por defecto (por ejemplo 1 de 1), pulse F2 para seleccionarlo. La pantalla de LCD se mostrará como sigue:
Pulse F2 (YES) para confirmar, F3 (NO) para salir.
Page 38
Para limpiar completamente la tabla del patch, pulse
www.carlosmendoza.com.mx
F3 para seleccionar Unpatch. La pantalla de LCD se mostrará como indica la figura.
Pulse F2 para confirmar (YES) o F3 para cancelar (NO).
Mostrar el Patch
Las consolas que admiten un monitor de video, ofrecen una pantalla de patch separada para a una fácil lectura. Seleccione el patch pulsando F2, y la pantalla de LCD se mostrará ahora:
Fíjese que el cursor se encuentra en la opción ‘1. Edit patch’. Usando la tecla ‘>’, para moverse a la segunda opción, pulse F3 para confirmar.
La pantalla de LCD se mostrará ahora como sigue:
La tabla del patch (como se muestra) puede ahora ser vista según el orden de los canales, dando al usuario una información clara acerca de que dimmer ha sido conectado a cada canal. Pulse F1 para salir de esta pantalla.
Información adicional sobre el Patch
Matriz de múltiples canales de Patch Una potente característica de esta consola es la posibilidad de tener cualquier dimmer conectado a múltiples canales en un solo momento. Esto permite situaciones, como conectar un dimmer a un canal para que actúe de forma particular y entonces conectar el mismo dimmer a un canal diferente y en un nivel proporcional para ser parte de wash. Para desconectar un dimmer que haya sido asignado a mas de un canal:
Page 39
Use la siguiente sintaxis de comando: XX@YY@* donde XX es el numero de dimmer que
www.carlosmendoza.com.mx
deseamos que sea desconectado y YY es el numero del canal.
Page 40
Self Test
www.carlosmendoza.com.mx
Self Test son una serie de diagnósticos que comprobarán si existe cualquier tipo de problema en la consola.
Fíjese que el cursor se encuentra en la primera opción, ‘1. Patch’. Desplácese con la flecha que indica a la derecha para acceder a la segunda opción ‘2. Self Test’, pulse F3 para confirmar.
1.All test: esta opción comprobara todos los ítems siguientes.
2.Display test: Nos comprobará todas las funciones de la consola.
3.Fader test: comprobará todos los faders.
4.Key test: comprobará todas las teclas de la consola.
Sigue todas las instrucciones que irán apareciendo en la pantalla para completar los test. Para el test de los faders, activa todos los fader a tope, así como sigue las instrucciones que aparecerán en la pantalla para cada uno. Para el Key test, pulse todas las teclas que las instrucciones le vaya indicando.
Cualquier error deberá ser comunicado a su distribuidor local de Strand, centro de atención al cliente autorizado o representante de Strand.
Page 41
MIDI
www.carlosmendoza.com.mx
Interfaz Digital de Instrumento Musical, es el protocolo standard de comunicaciones que permite a un instrumento musical enviar una señal a la consola 200 para desencadenar entradas y efectos.
Conecte el generador MIDI a través de un cable DIN a la entrada de MIDI IN de la parte de atrás de la consola.
Nota: MIDI THRU permite a los comandos MIDI que no estén relacionados a la consola 200 pasar a través de la consola y en otros dispositivos. Conecte todos los dispositivos MIDI como corresponde.
Siga los pasos siguientes para conectar el MIDI correctamente.
Pulse F3 para entrar dentro del menú Setup.
Fíjese que el cursor se encuentra en la primera opción, ‘1. Patch’. Desplácese con la flecha que indica a la derecha para acceder a la tercera opción ‘3. Midi’, pulse F3 para confirmar.
Ahora el cursor se encuentra en la primera opción, ‘1. Channel’. Para asignar un canal MIDI, pulse F3 para confirmar.
Entre en la configuración del MIDI y enciéndalo. Asigne un numero de canal desde el generador del MIDI que controlará la consola. Hay un total de 16 canales (1-16).
El indicador luminoso LED estará encendido y los efectos deshabilitados. Advierta que el cursor se encuentra en OFF. Las opciones ‘+/-‘ encenderán el MIDI. La flecha que indica a la derecha nos moverá por los diferentes canales. ‘+/-‘ permitirán la selección de los canales o entrar en los canales usando el teclado numérico. Las opciones son los canales desde el 1 hasta 16.
Pulse F3 para confirmar cuando este terminado.
Page 42
Después de seleccionar el canal a asignar, lo cual, le permitirá asignar una nota para
www.carlosmendoza.com.mx
controlar la escena seleccionada. Pueden ser asignadas un total de 128 notas, todas juntas. Después de asignar la nota, seleccione el submaster deseado (puede ser una escena o un submaster dependiendo lo que haya cargado en cada sub), que será activado con cada nota.
Fíjese que el cursor se encuentra en la primera opción, ‘1. Channel’. Desplácese con la flecha que indica a la derecha para acceder a la segunda opción ‘2. Assign’, pulse F3 para confirmar.
El indicador luminoso LED estará encendido y los efectos deshabilitados. Seleccione la nota y después desplácese con las flechas y seleccione el numero de escena.
Nota: El numero de escena se refiere a la pagina (a la izquierda del rango) y entonces el submaster (a la derecha del rango).
Repita la asignación de la escena para cada nota que sea necesaria.
Cuando ejecute un recurso de MIDI, siempre que una particular nota para ese canal este activada, la escena o efecto elegido será desconectado. Cuando la nota sea desconectada, la escena o el efecto se parará.
Page 43
Audio
www.carlosmendoza.com.mx
El audio permite a la consola la toma de una señal de audio que desencadenará los pasos de un efecto al ritmo de la música.
Conecte el recurso de AUDIO a la consola a través de el conector AUDIO INPUT 3 Pin XLR
Nota: La impedancia de entrada de la señal es de 4.7 KOhm.
Pulse F3 para entrar en el menú Setup
Fíjese que el cursor se encuentra en la opción ‘1. Patch’. Pulse Next para ir a la siguiente pantalla de configuración.
Ahora el cursor se encuentra en la opción ‘4. Audio’. Pulse F3 para confirmar.
Esta característica permite al operador seleccionar un filtro paso alto, paso banda o paso bajo.
Ahora el indicador luminoso LED estará ahora encendido y los efectos desactivados. Fíjese que el cursor se encuentra en la opción ‘1. High pass’. Use las flechas para desplazarse entre las opciones de la pantalla.
Pulse F3 para confirmar.
Nota: High pass desencadena una frecuencia mayor que 1KHz. Band pass desencadena una frecuencia entre 1KHz y 300Hz. Low pass desencadena una frecuencia menor que 300Hz.
Page 44
LCD Settings
www.carlosmendoza.com.mx
LCD Settings permite al operador controlar tanto el contraste como el nivel de brillo. Siga los pasos descritos a continuación.
Pulse F3 para ir al menú Setup.
Fíjese que el cursor se encuentra en la opción ‘1. Patch’ pulse Next para ir a la pantalla siguiente.
Ahora el cursor se encuentra en la opción ‘4. Audio’. Desplácese con la flecha que indica a la derecha, para acceder a la opción ‘5. LCD setting’, pulse F3 para confirmar.
Cambie de nivel con las teclas ‘+/-‘. También puede hacerlo con las flechas de los cursores.
Pulse F3 para confirmar.
Page 45
Show file
www.carlosmendoza.com.mx
Las opciones de Show file permite al usuario grabar, cargar o borrar un show file. Siga los pasos indicados a continuación.
Pulse F3 para entrar en el menú de configuración.
Fíjese que el cursor se encuentra en la opción ‘1. Patch’ pulse Next para ir a la pantalla siguiente.
Ahora el cursor se encuentra en la opción ‘4. Audio’. Desplácese con la flecha que indica a la derecha, para acceder a la opción ‘6. Show file’, pulse F3 para confirmar.
Seleccione la acción que desee realizar.
Pulse F3 para confirmar.
No se pueden realizar ninguna de las funciones integradas en Show file, sin que este instalada una tarjeta flash.
Solo se puede utilizar una memoria de 32M. La tarjeta flash ha de ser compatible con la consola 200. No puede ser compartida con otros recursos debido al tipo de formato del archivo. Esta tarjeta no puede ser leída en un PC standard.
Una tarjeta de 32M puede ser adquirida en una tienda de componentes electrónicos y/o informáticos.
Page 46

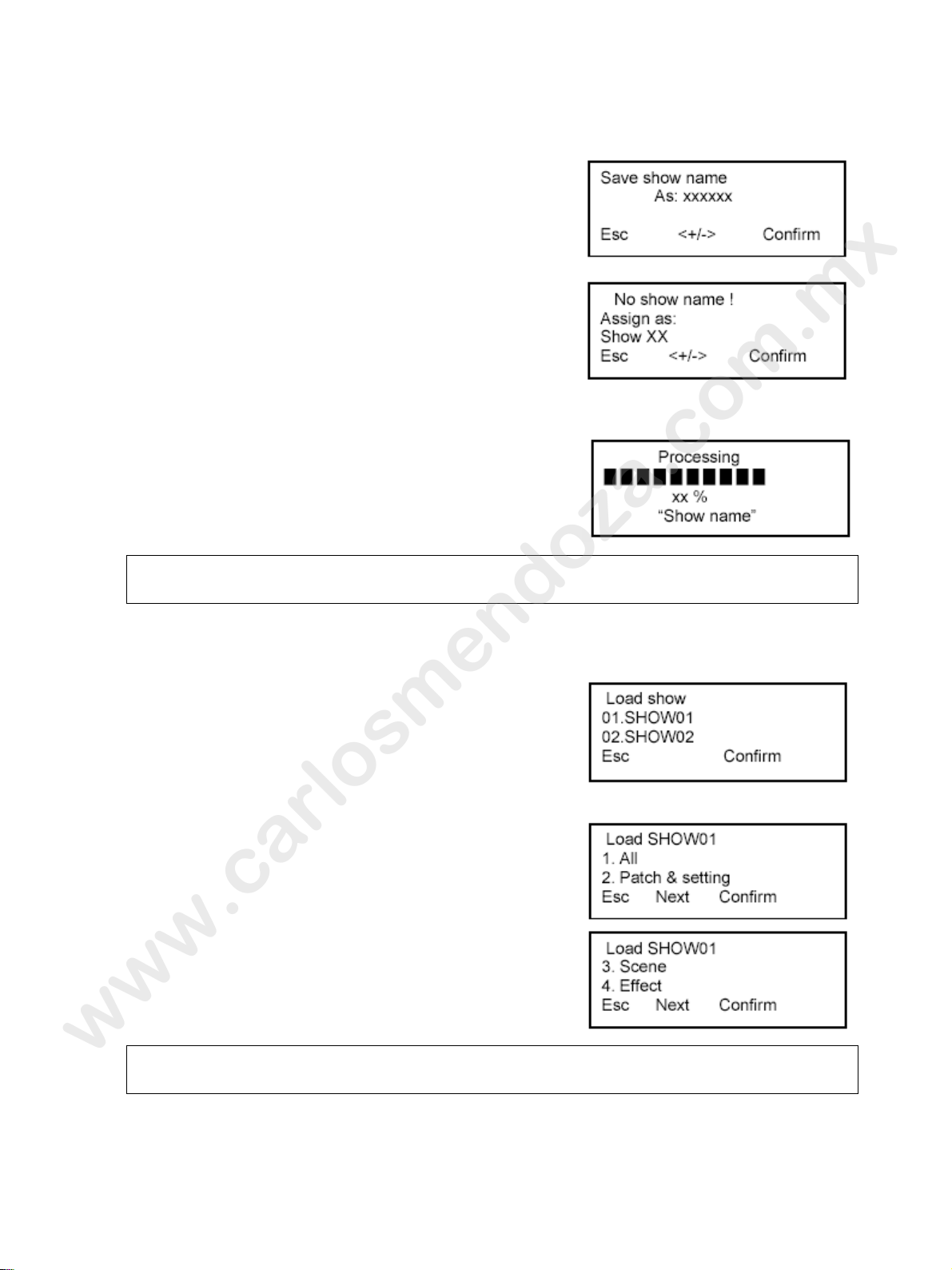

Save show
www.carlosmendoza.com.mx
Fíjese que el cursor se encuentra en la primera ‘X’, introduzca un carácter (A-Z, 0-9) usando las teclas ‘+/-‘ y muévase al siguiente digito con la tecla ‘>’. Pulse F3 para confirmar, cuando hayamos terminado.
Si el nombre del show no ha sido introducido correctamente antes de pulsar confirm, la consola automáticamente asignará un nombre disponible como “show xx” entre show01 y show30. El numero podrá ser cambiado si no ha sido utilizado todavía. Pulse F3 para confirmar.
El proceso de grabación del show comenzará y la pantalla nos indicara el estado del proceso.
Después de que el show haya sido correctamente grabado, el display regresará a la pantalla normal.
Nota: Hasta 30 shows pueden ser almacenados en una tarjeta de 32M. Borre los show files que no sean necesarios antes de grabar si el tarjeta esta llena.
Load show
Fíjese que el cursor se encuentra en el primer show, use las teclas ‘<>’ para seleccionar el deseado y pulse F3 para confirmar.
Ahora el cursor se encuentra en la opción ‘1. All’. Pulse la flecha que indica a la derecha o pulse F2 para pasar a la siguiente pagina para seleccionar cualquiera de las cuatro opciones. Pulse F3 para confirmar.
Nota: Load scene cargará todos los contenidos de los submasters incluyendo los efectos de los subs.
Page 47
La información del show seleccionado será cargado en
www.carlosmendoza.com.mx
la memoria de la consola y sobrescrita en los datos existentes.

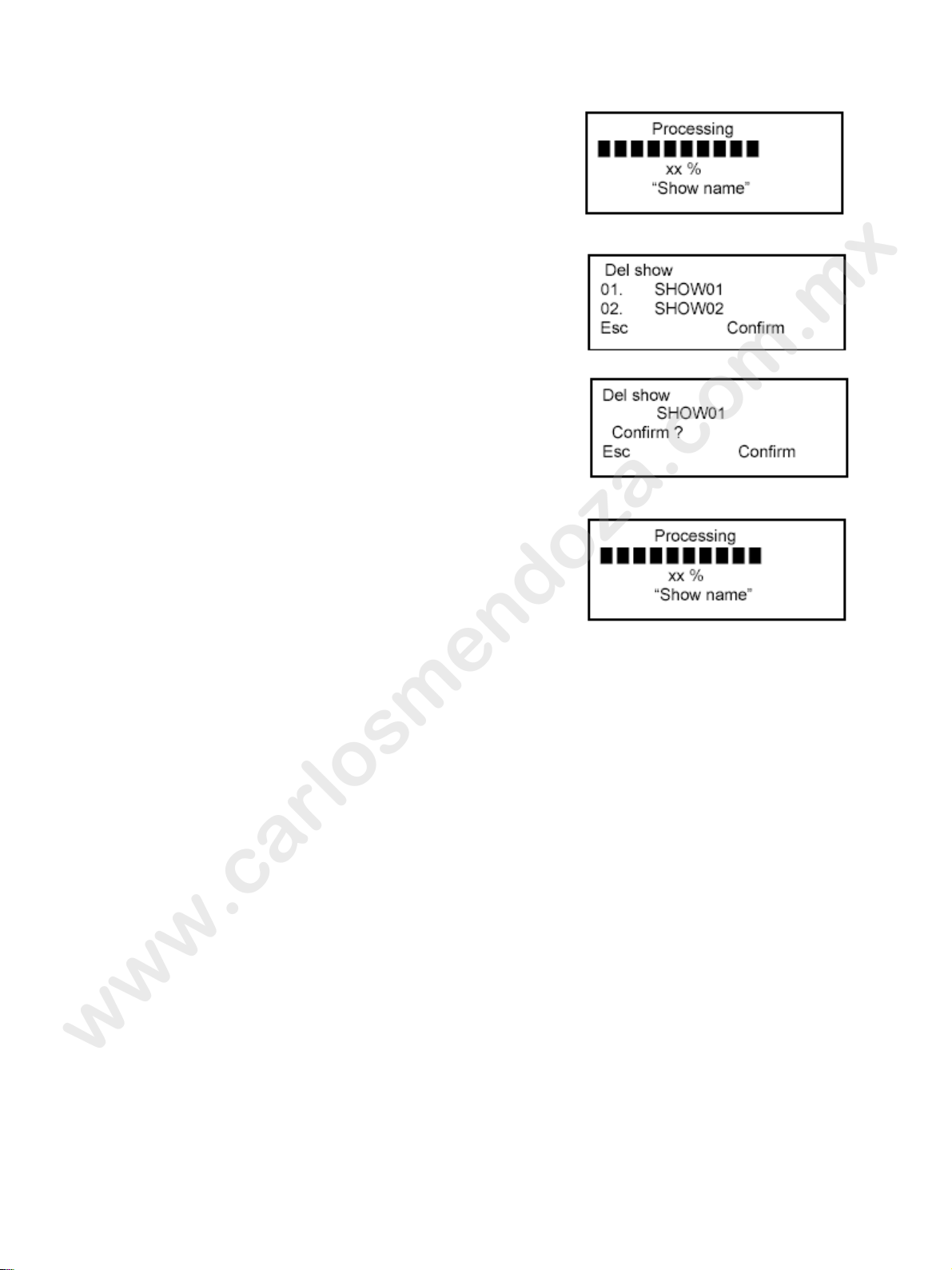

Delete show
Fíjese que el cursor se encuentra en la opción ‘1. Show name’. Pulse la tecla de la flecha de la derecha para acceder al show file que deseamos borrar, pulse F3 para confirmar.
Pulse de nuevo confirm para borrarlo.
Una vez confirmado, se nos mostrará el proceso de borrado.
Page 48
Set Buzzer
www.carlosmendoza.com.mx
El buzzer interno puede ser activado o desactivado. Cuando esta activado, el buzzer sonará cada vez que una tecla sea pulsada de forma incorrecta. Siga los pasos descritos a continuación.
Pulse F3 para acceder al menú Setup.
Fíjese que el cursor se encuentra en la opción ‘1. Patch’. Pulse Next para ir a la siguiente pantalla de setup.
Ahora el cursor se encuentra en la opción ‘4. Audio’. Pulse Next para ir a la siguiente pantalla de setup.
Finalmente, nos encontramos en la opción ‘7. Buzzer’. Pulse F3 para confirmar.
Seleccione ahora una de las dos opciones, desplazándonos con las teclas ‘<>’. Pulse F3 para confirmar.
El Buzzer esta por defecto activado.
Page 49
Display Set Up
www.carlosmendoza.com.mx
Si su sistema tiene una tarjeta de video, necesitará tener disponible el display antes de que haya instalado la tarjeta.
Pulse F3 para acceder al menú Setup.
Fíjese que el cursor se encuentra en la opción ‘1. Patch’. Pulse Next para ir a la siguiente pantalla de setup.
Ahora el cursor se encuentra en la opción ‘4. Audio’. Pulse Next para ir a la siguiente pantalla de setup.
Finalmente, nos encontramos en la opción ‘7. Buzzer’. Use la tecla ‘>’ para seleccionar ‘8. Display set up’. Pulse F3 para confirmar.
Asegúrese de que el cursor se encuentre ahora en la opción ‘1. Enable VGA’. Pulse F3 para confirmar.
Page 50
Console default
www.carlosmendoza.com.mx
Pulse F3 para entrar en el menú de Setup.
Fíjese que el cursor se encuentra en la opción ‘1. Patch’. Pulse Next para ir a la siguiente pantalla de setup.
Ahora el cursor se encuentra en la opción ‘4. Audio’. Pulse Next para ir a la siguiente pantalla de setup.
Finalmente, nos encontramos en la opción ‘7. Buzzer’. Use la tecla ‘>’ para seleccionar ‘8. Display set up’. Pulse F3 para confirmar.
Pulse F2 para reiniciar el sistema. Cuando realice esa acción el sistema configurará el patch una a una y vaciará todas la información de os submaster y de los efectos.
Page 51
www.carlosmendoza.com.mx
Page 52
Conclusión
www.carlosmendoza.com.mx
Con esto concluye el manual de instrucciones de la consola modelo 200 de Strand.
Accesorios
Una tarjeta de video esta disponible para la consola.
Una cobertura de vinilo esta disponible para la consola.
Contacte con su distribuidor local para precios y disponibilidad.
Una tarjeta compacta de flash puede ser adquirida en una tienda de productos electrónicos y/o informáticos.
Page 53
Apéndice A
www.carlosmendoza.com.mx
Control Input
La salida DMX512 es una señal digital de control multiplexado conforme a las especificaciones USITT DMX512 (1990). Los detalles de esta especificación están disponibles desde USITT.
La entrada de control se realiza a través de un conector tipo XLR, con cinco pines macho, tal como se muestra en la figura. Un conector XLR, con cinco pines hembra, permite a los Dimmers (u otros dispositivos DMX) ser conectados juntos en cascada.
Audio Input
Page 54
Indice
www.carlosmendoza.com.mx
A
Accessories.............................................55
Additional Information for Effects......... 24
Additional Inf. for Effects Playback....... 25
Additional Information for Patch ...........41
Additional Information for Submaster
Crossfading.......................................... 20
Advanced Features .................................21
Appendix A ............................................56
Audio ......................................................46
Audio Input
Quick Guide......................................... 11
B
Back Plate................................................. 7
Basic Operation .............................13 15 17
Blackout Button
Quick Guide........................................... 9
C
Changing Submaster Pages ....................19
Channel LED Indicators
Quick Guide........................................... 9
Compact Flash Slot
Quick Guide......................................... 11
Concept
Getting Started....................................... 6
Conclusion.............................................. 55
Console Power Switch
Quick Guide......................................... 11
Control Input ..........................................56
Crossfade ................................................15
Crossfade between Submasters ..............20
D
Default Patch ..........................................39
Delete an Effect ......................................29
Delete an Effect Page .............................30
Delete an Effect Step ..............................29
Delete One Scene....................................35
Delete Page Scene ..................................35
Delete Scene Options..............................35
Delete show ............................................50
Dipless Manual Crossfade ......................16
Display Patch ..........................................39
DMX Output
Quick Guide.........................................11
DMX512 .................................................56
E
Edit a Scene ............................................33
Edit Patch................................................37
Editing an Effect .....................................27
Editing Effect Fade Time........................31
Effect Delete Options..............................29
Effect Direction.......................................24
Effect Fade Time Options.......................31
Effect Mode ............................................24
Effects .....................................................23
Effects Playback .....................................25
Effects Tile
Quick Guide.........................................10
F
F1
Function Keys in Quick Guide ..............9
F2
Function Keys in Quick Guide ..............9
F3
Function Keys in Quick Guide ..............9
Face Plate..................................................7
Fader Flash Buttons
Quick Guide.........................................10
Flash Level
Quick Guide.........................................10
Flash Mode
Quick Guide.........................................10
Function Keys
Quick Guide...........................................9
G
Getting Started ..........................................6
Go / Stop Button
Quick Guide.........................................10
Grand Master
Quick Guide...........................................9
Page 55
H
www.carlosmendoza.com.mx
Hold ........................................................14
Hold Button
Quick Guide........................................... 9
I
Index.......................................................57
Inserting an Effect Step ..........................30
L
Layout.......................................................8
LCD Screen
Quick Guide........................................... 9
LCD Settings ..........................................47
Load show ..............................................49
M
Mechanical & Environmental Data
Getting Started....................................... 6
MIDI.......................................................44
MIDI Input
Quick Guide......................................... 11
MIDI Thru
Quick Guide......................................... 11
Mode Button
Quick Guide........................................... 9
Multiple Channel Patch Matrix ..............41
N
Navigation Keys
Quick Guide........................................... 9
Number Lock Indicator
Quick Guide......................................... 10
O
Offices and Service Centers .....................3
Operation ................................................13
Ordering Information
Getting Started....................................... 6
P
Patch .......................................................37
Power Connector
Quick Guide.........................................11
Preset A Master
Quick Guide.........................................10
Preset B Master
Quick Guide.........................................10
Programming an Effect...........................23
Proportional Patch...................................38
Q
Quick Guide..............................................9
R
Record Button
Quick Guide...........................................9
Recording Submasters ............................18
Recording Submasters on Page 2............19
Reset Effect Fade Time to Zero..............31
Running Effects on Submasters..............26
S
Save Show...............................................49
Scene A Faders
Quick Guide...........................................9
Scene B Faders
Quick Guide.........................................10
Scene Options .........................................32
Scenes .....................................................11
Self Test ..................................................43
Set Buzzer...................................51, 52, 53
Setup .................................................12, 37
Show File................................................48
Single Scene Mode .................................13
Split Time Faders
Quick Guide...........................................9
Standards Compliance
Getting Started .......................................6
Step Rate Fader
Quick Guide...........................................9
Submaster Mode .....................................17
Submaster Page Button Quick Guide10
Submaster Pages .....................................19
Submasters..............................................11
T
Table of Contents......................................4
Terminology Notes .................................11
Page 56
Time Fades .............................................16
www.carlosmendoza.com.mx
Time Fades for Hold............................... 14
Two Scene Mode.................................... 15
U
Unpack the Console
Getting Started .......................................6
Unpatch a Dimmer..................................38
Unpatch Patch.........................................39
W
Welcome ...................................................2
Page 57
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
