ТЕХНИЧЕСКИЙ ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

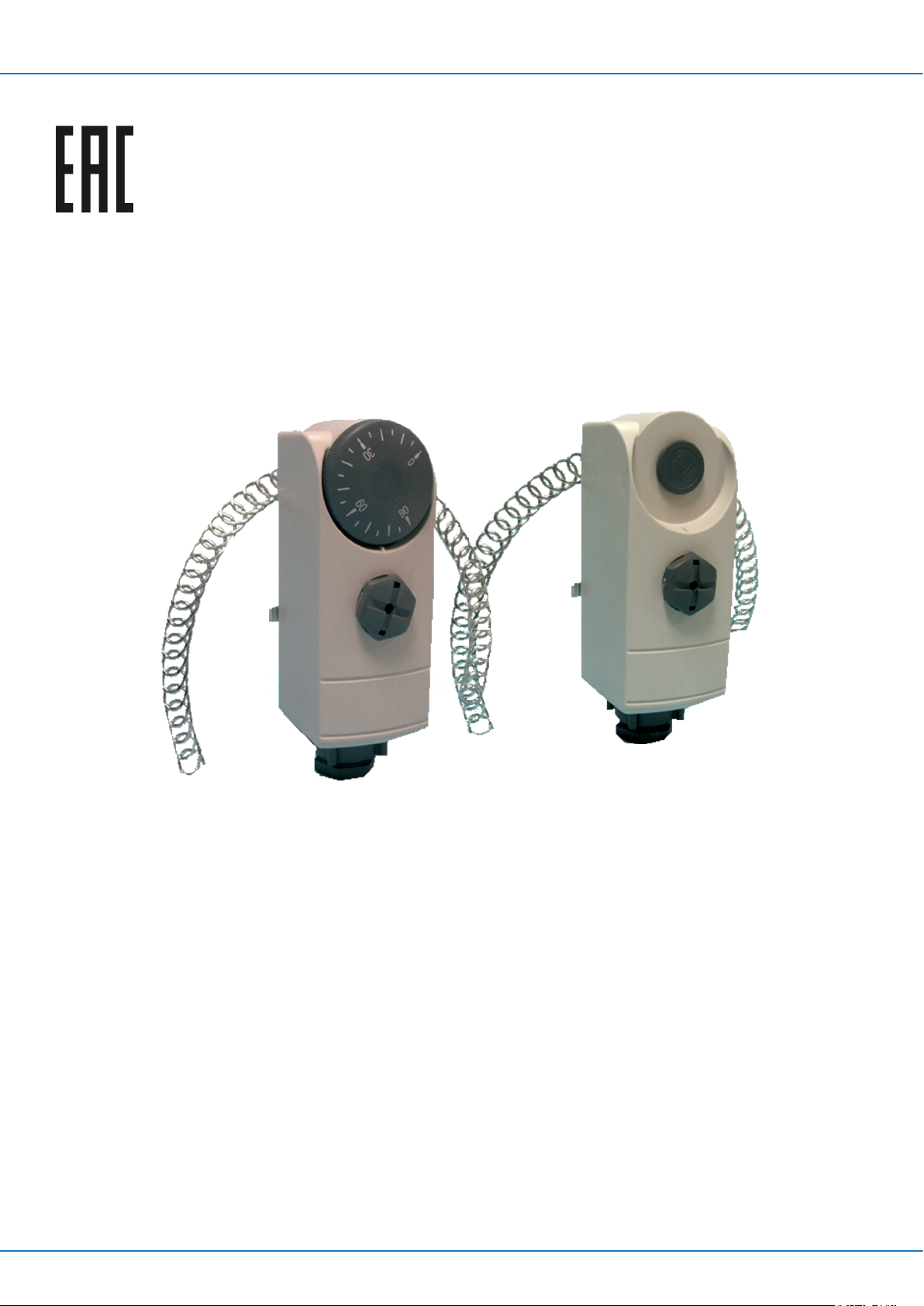

НАКЛАДНОЙ ТЕРМОСТАТ СЕРИИ WTC
WTC-ES WTC-IS
Watts Industries Deutschland GmbH
Godramsteiner Hauptstr. 167
76829 Landau • Germany
Tel: +49 6341 9656-0
WIDE@wattswater.com
www.wattsindustries.ru
www.watts-water.eu
Производитель оставляет за собой право на проведение технических изменений без уведомления
Page 2
ТЕХНИЧЕСКИЙ ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
НАЗНАЧЕНИЕ
Накладной контактный термостат WTC предназначен для контроля температуры теплоносителя в системах отопления. Он
устанавливается на трубопроводах (до 2") систем отопления и отключает насосы, горелки, электротермическими приводами
и т.д. при достижении установленной температуры.
Функционирование термостата основано на принципе теплового расширения жидкости, находящейся в специальной капсуле. Жидкость в капсуле реагирует на изменения температуры изменением объема . Это расширение передается на переключатель реле, который замыкает или размыкает электрические контакты.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
Накладные термостаты серии WTC поставляются в индивидуальной упаковке. В комплект поставки входит термостат и
пружина для крепления термостата на трубопроводах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
WTC-ES
WTC-IS
WTC-IS, IP44
Технические характеристики
Диапазон регулирования
Точность срабатывания
Макс. диаметр трубопровода 2" (DN50)
Длина крепежной пружины
Степень защиты
Материалы корпуса
Коммутирующая мощность
Температура окр. среды и хранения
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Накладной термостат крепится к трубам при помощи крепежной пружины, так чтобы был обеспечен контакт между поверхностью трубы и капсулой с чувствительным элементом. Для обеспечения контакта рекомендуется применять термопасту.
1
Артикул
10013409
10013410
10025518 скрытая настройка (установочная ручка внутри)
открытая настройка (установочная ручка снаружи)
скрытая настройка (установочная ручка внутри)
30 - 90°С
± 5°С
230мм
IP40
Пластик ABS V0, гальванизированная сталь
16(4)А, 250В~
-10 - + 40°С
2

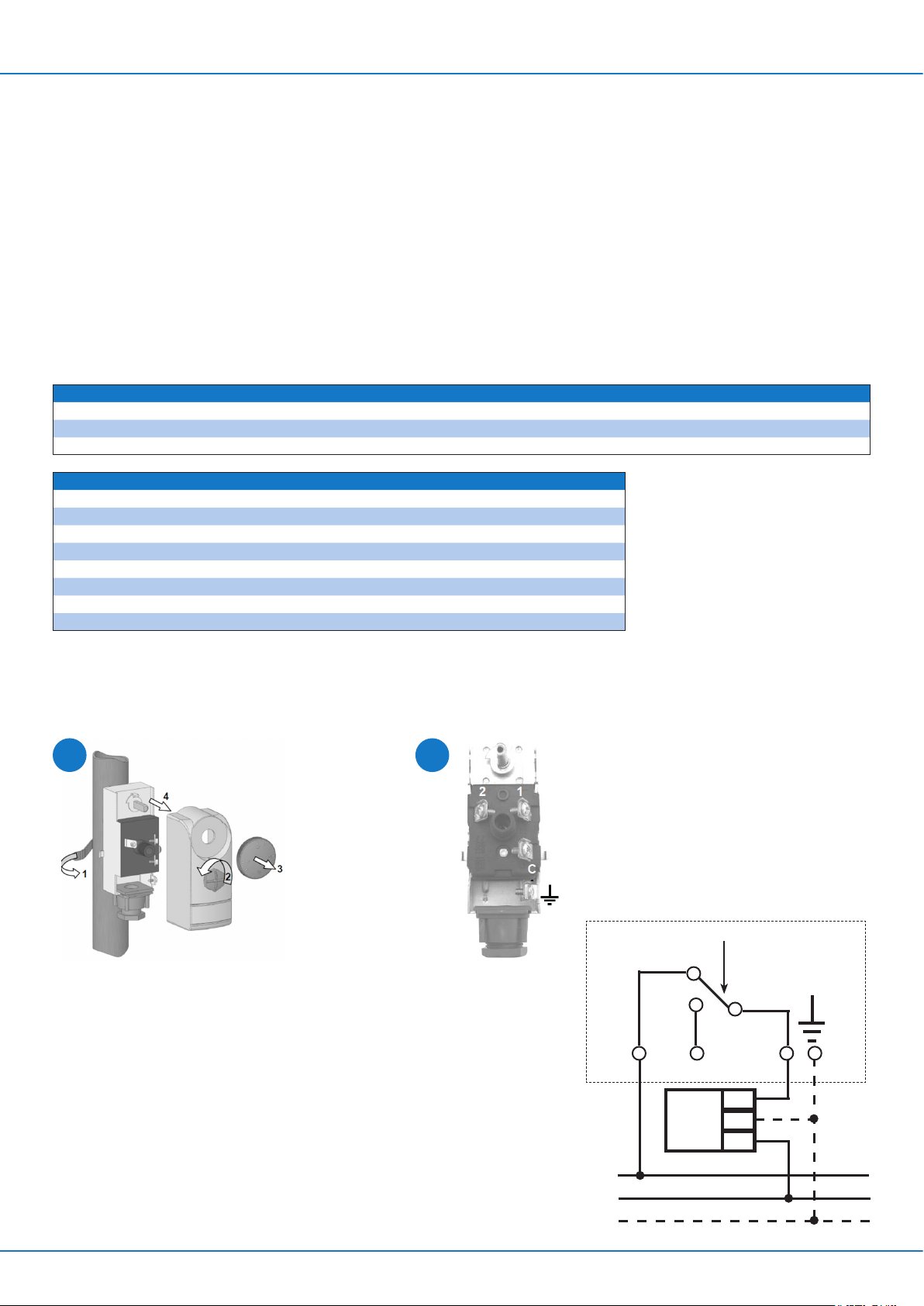

Произведите электрические подключения в
соответствии с нижеприведенной схемой.
Вес (кг)
0,18
0,18
0,18
Закрепите термостат на трубопроводе при помощи пружины (1).
Выкрутите фиксирующий винт (2) и извлеките установочную ручку (3).
Снимите защитную крышку (4).
2
Производитель оставляет за собой право на проведение технических изменений без уведомления
WTC - ES
WTC - IS
L
N
PE
+ °С
2С
1
PE
L
PE
N
Page 3
ТЕХНИЧЕСКИЙ ПАСПОРТ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
(открытая настройка)
(скрытая настройка)

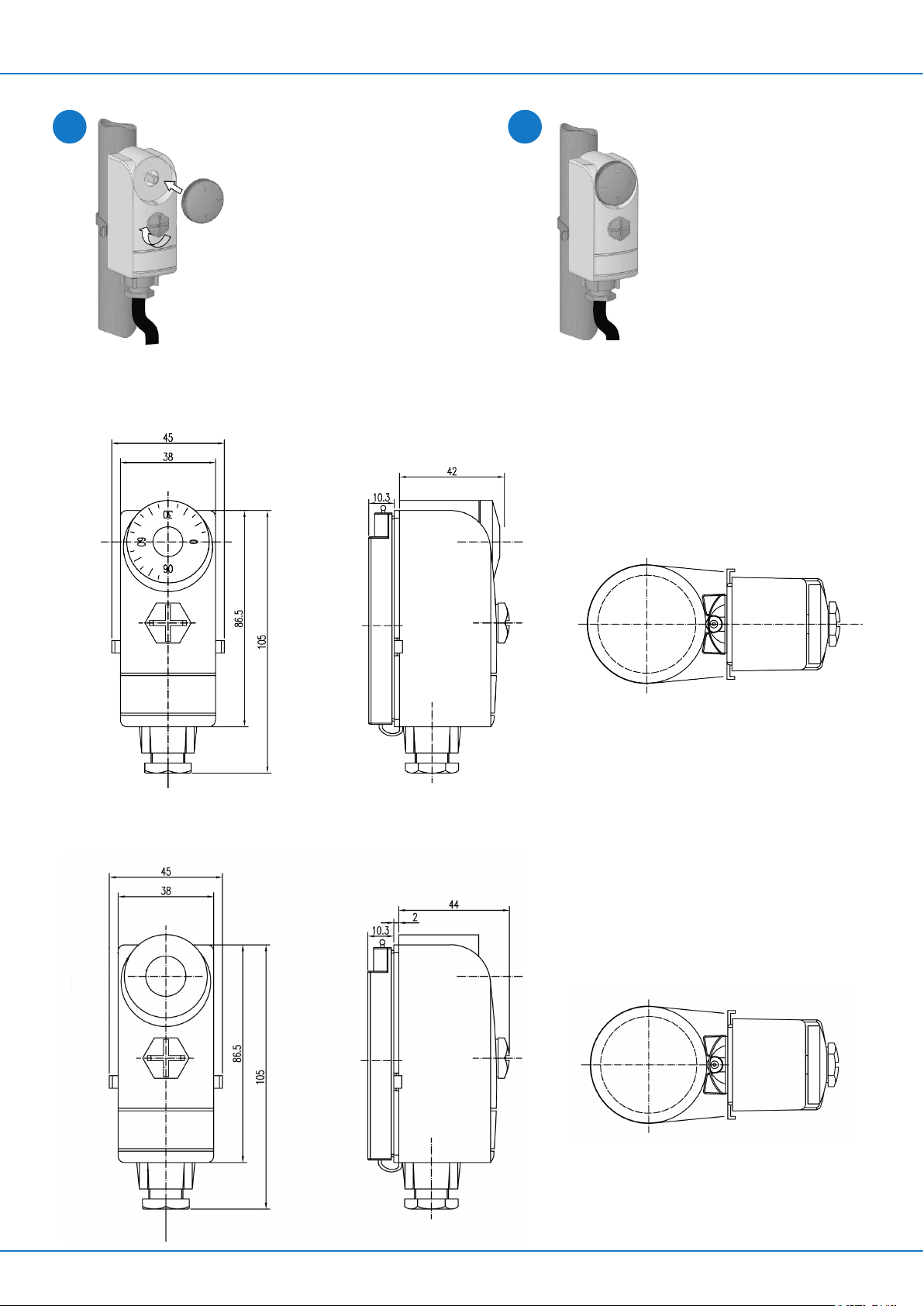

РАЗМЕРЫ
WTC-ES
Соберите термостат, произведя
действия пункта 1 в обратном
порядке.
43
Установите контрольную температуру при помощи установочной
рукоятки.
WTC-IS
Производитель оставляет за собой право на проведение технических изменений без уведомления
3
