ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

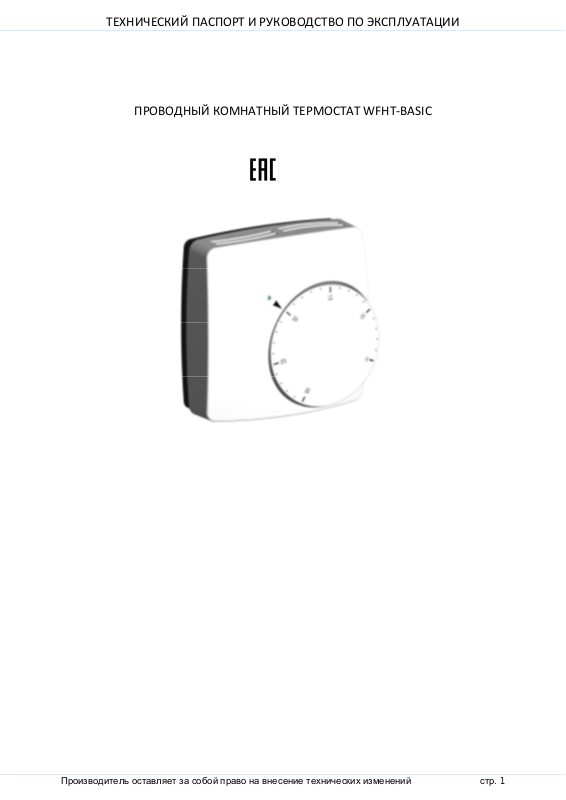

ПРОВОДНЫЙ КОМНАТНЫЙ ТЕРМОСТАТ WFHT-BASIC

Godramsteiner Hauptstraße 167  76829 Landau  Germany

Tel. [phone]  Fax [phone]

E-Mail:

[e-mail]

Производитель оставляет за собой право на внесение технических изменений стр. 1

Точность измерения

температуры

Рабочая температура:

Пределы регулирования:

Тип регулирования:

Степень защиты:

Коммутирующая

мощность

Аттестации:

ТЕХНИЧЕСКИЙ ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Назначение и область применения

Электронный комнатный термостат WFHT-BASIC предназначен для регулирования температуры в
системах напольного отопления (теплые полы). В зависимости от температуры в помещении
термостат WFHT-BASIC открывает или закрывает коллекторные сервоприводы, открывая или
перекрывая таким образом поток теплоносителя в соответствующих петлях тёплого пола.

Комплект поставки

В комплект поставки термостата входит упаковка, термостат, инструкция.

Технические данные

0,1 °C
0 - 50 °C
5 - 30 °C

гистерезис 0,5 K
Класс II - IP 30

Электропитание (в зависимости от модели)

230 В ~ +/- 10%
24 В ~ +/- 10%
триак контакт 230 В~, 75 Вт

(в зависимости от модели)

триак контакт 24В ~, 15 Вт
EN 60730-1 : 2003

Термостат WFHT-BASIC разработан в
соответствии со следующими стандартами или
нормативными документами:

EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
EN 61000-4-2 : 2001
2006/95/CE (низковотльтное
электрооборудование),
EMC 2004/108/CE (электромагнитная
совместимость)

Описание

• Бесшумная работа при помощи триак-контакта.

• Регулирование по встроенному температурному датчику

• Две возможности подключения:

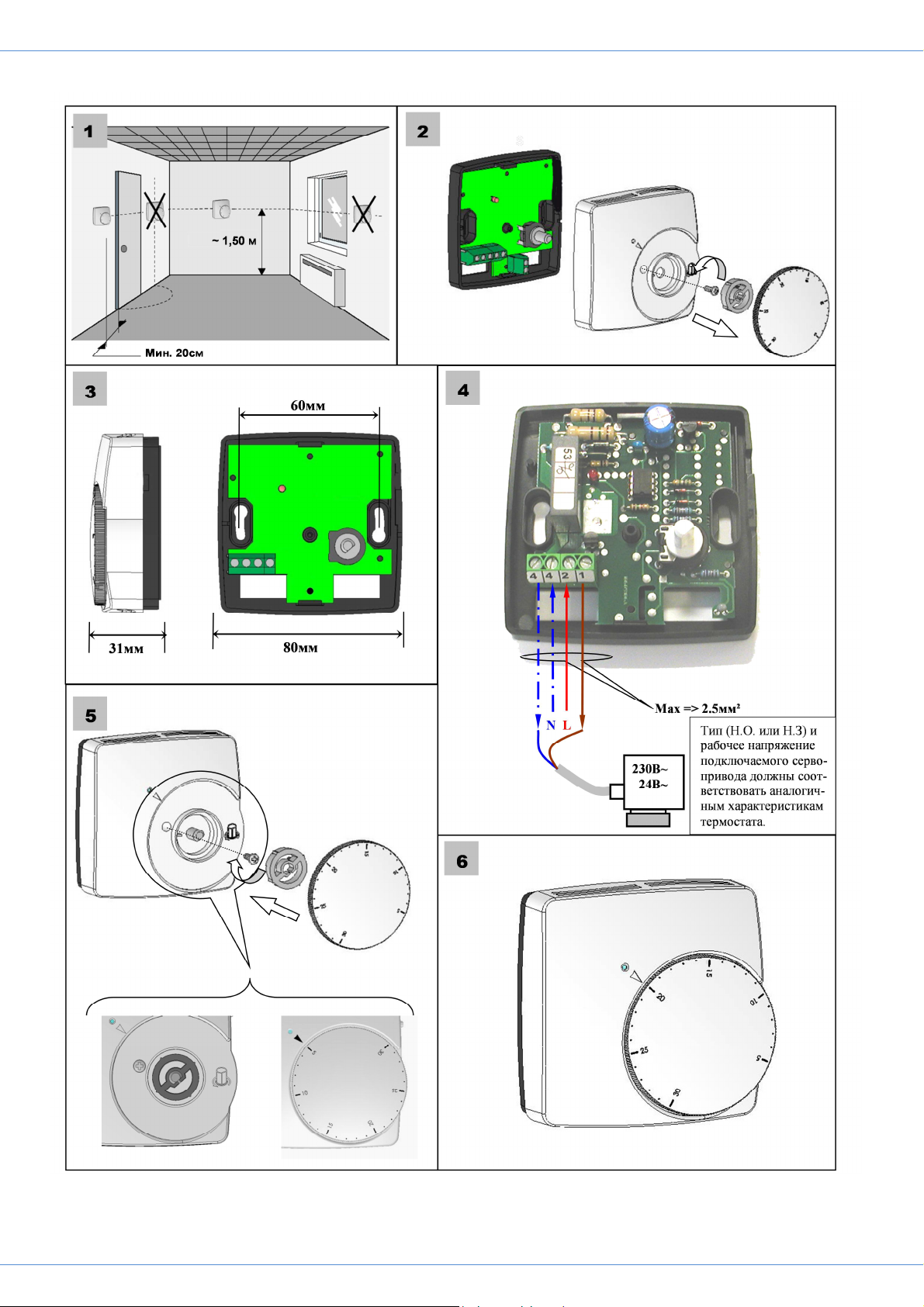

- напрямую к сервоприводам (см. схему подключения на рис. 4 стр. 2 или на внутренней
стороне крышки термостата)

- через коммутационные модули WFHC (см. инструкцию управляющих модулей).

• Светодиодная индикация нагрева

Cигнальный светодиод

Производитель оставляет за собой право на внесение технических изменений стр. 2

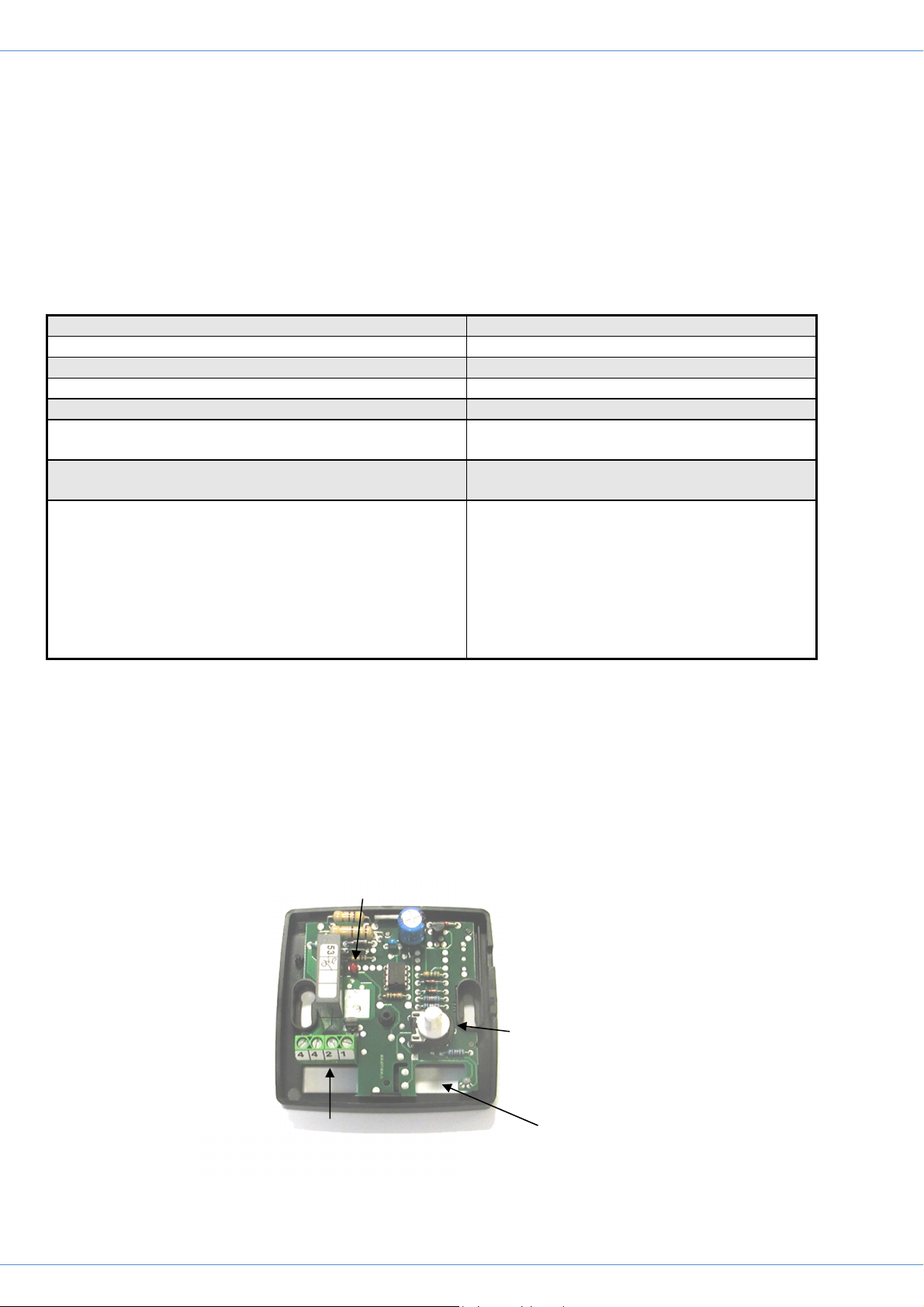

Клеммы подключения:

- питания

- сервопривода

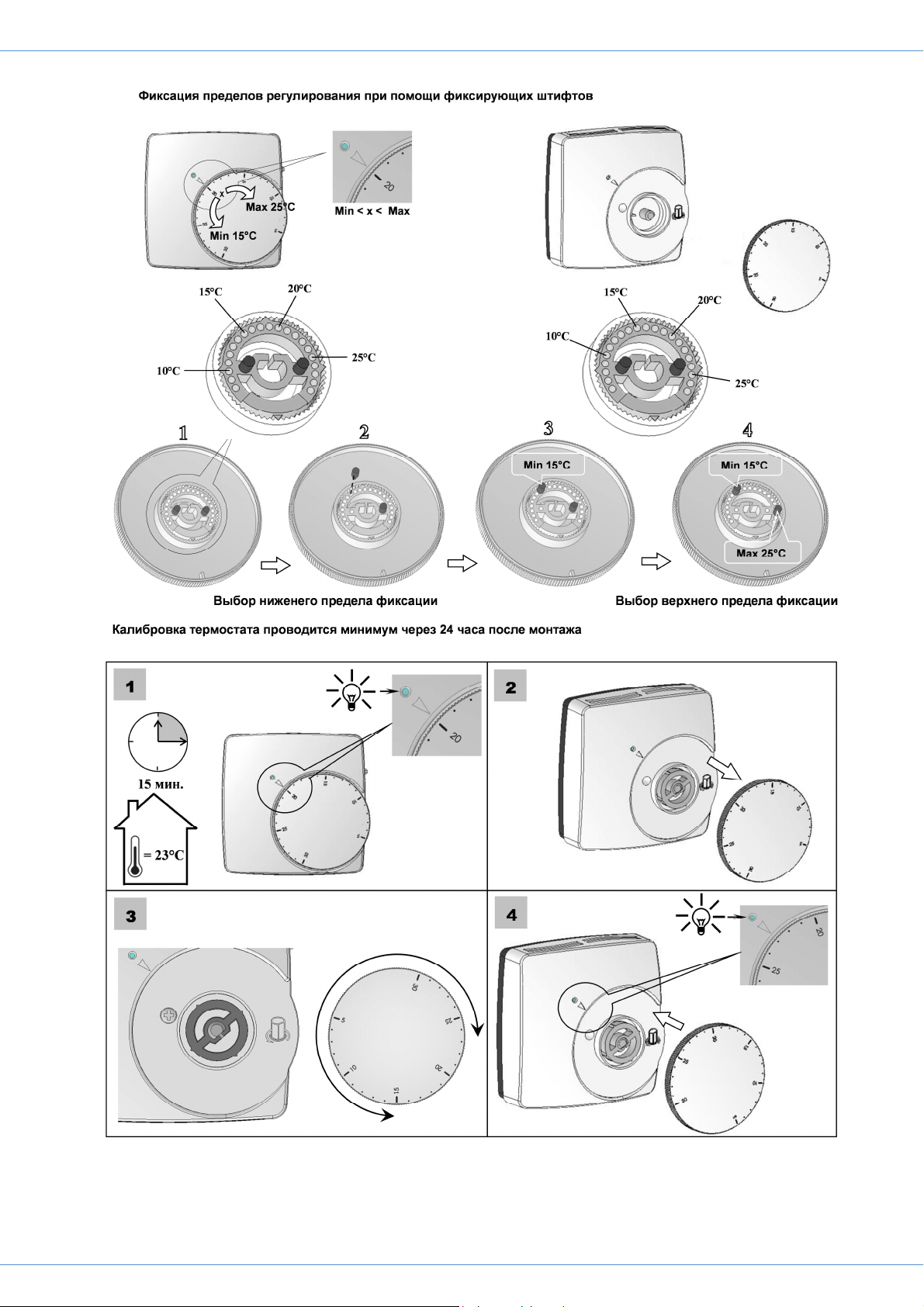

Штифт рукоятки установки
комнатной температуры

Температурный датчик
(NTC 100K)
