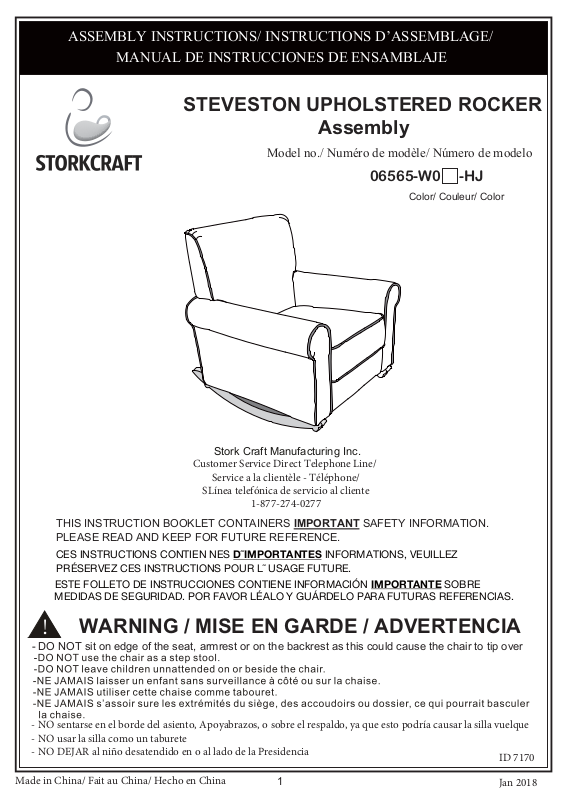

Page 1
ASSEMBLY INSTRUCTIONS/ INSTRUCTIONS D’ASSEMBLAGE/
Model / Modele No/ Numéro de modèle
MANUAL DE INSTRUCCIONES DE ENSAMBLAJE
STEVESTON UPHOLSTERED ROCKER
Assembly
Model no./ Numéro de modèle/ Número de modelo
06565-W0 -HJ
Color/ Couleur/ Color
Stork Craft Manufacturing Inc.
Customer Service Direct Telephone Line/
Service a la clientèle - Téléphone/
SLínea telefónica de servicio al cliente
1-877-274-0277
THIS INSTRUCTION BOOKLET CONTAINERS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
CES INSTRUCTIONS CONTIEN NES D˜IMPORTANTES INFORMATIONS, VEUILLEZ
PRÉSERVEZ CES INSTRUCTIONS POUR L˜ USAGE FUTURE.
ESTE FOLLETO DE INSTRUCCIONES CONTIENE INFORMACIÓN IMPORTANTE SOBRE
MEDIDAS DE SEGURIDAD. POR FAVOR LÉALO Y GUÁRDELO PARA FUTURAS REFERENCIAS.
WARNING / MISE EN GARDE / ADVERTENCIA
- DO NOT sit on edge of the seat, armrest or on the backrest as this could cause the chair to tip over
- NO sentarse en el borde del asiento, Apoyabrazos, o sobre el respaldo, ya que esto podría causar la silla vuelque
- NO usar la silla como un taburete
- NO DEJAR al niño desatendido en o al lado de la Presidencia
ID 7170
Made in China/ Fait au China/ Hecho en China
1
Jan 2018
Page 2
Stork Craft Manufacturing Inc
200-12033 Riverside Way
Richmond BC,
Canada, V6W 1K6
E-mail: [email protected]
2
Page 3
Stork Craft Manufacturing Inc
200-12033 Riverside Way
Richmond BC,
Canada, V6W 1K6
E-mail: [email protected]
3
Page 4
Si hay piezas faltantes, dañadas o si tiene cualquier consulta sobre el producto, por favor primero
contacte a uno de nuestros agentes de servicio al cliente.
Stork Craft Manufacturing Inc
200-12033 Riverside Way
Richmond BC,
Canada, V6W 1K6
E-mail: [email protected]
No deje a los niños sin supervisión en la silla mecedora o cerca de ella.
No use la silla mecedora como taburete.
No se siente en el borde de la silla, descansabrazos o respaldo ya que la silla podría volcarse.
Asegúrese que todas las partes y herrajes estén disponibles antes de comenzar el ensamblado.
Si alguna pieza está dañada o faltante, por favor contacte a nuestro servicio al cliente para ordenar las
piezas de reemplazo que necesite.
El ensamblaje del producto puede requerir de dos personas.
Lea cuidadosamente las instrucciones antes de comenzar el ensamblado.
El destornillador no está incluido.
No use herramientas eléctricas.
PRECAUCIÓN: Este producto debe ser ensamblado por adultos.
Los cojines NO se lavan en la lavadora. Solamente lavado en seco.
El tiempo estimado de ensamblado es de 20 minutos.
Limpie el producto con un paño seco y suave para prevenir que se ensucie con polvo. Seque
inmediatamente cualquier derrame para prevenir manchas en el producto, utilice un paño húmedo o un
producto especial para limpiarlas, asegúrese de probar estos productos en un lugar que no sea visible en
la tela para evitar manchas. Permita que el tapiz se seque y luego cepíllelo ligeramente. Manténgalo
Estos extremos pueden causar un daño al producto en la estructura y/o acabado.
Inspeccione el producto periódicamente asegurándose que todos los tornillos y tuercas estén
asegurados, apriételos en caso de ser necesario.
ADVERTENCIA: Si este producto y/o sus componentes están dañados
o faltantes, NO LO USE. Por favor contacte a nuestro departamento de
servicio al cliente para ordenar las piezas de reemplazo.
4
Page 5
GLIDER PARTS/ PIÈCES DU FAUTEUIL SUR BILLES/
PIEZAS DE LA MECEDORA
THIS PRODUCT USES IMPERIAL THREADED HARDWARE/
CE PRODUIT UTILISE LA BOULONNERIE A FILETAGE IMPÉRIAL/
ESTE PRODUCTO UTILIZA LA TORNILLERIA DE ROSCA IMPERIAL
A Seat Back
Dossier du siège
Respaldo de la silla
X 1
C Rocking Foot
Pied à bascule
Pata balancín
X 2
B Seat Base
Base
BASE
X 1
Allen Key/
E
D Bolt
Boulons
Pernos
X 4 (5/16” X 4”)
-Be sure to check all packing materials carefully for small parts which may have become lossen inside the carton
during the shipment. Separate, identify and count all parts and metal hardware, compare with the part list to be sure
all parts are present.
-Ensamble en superficies blandas para evitar daños al acabado del producto.
Liave Allen/
Clef Allen
x1
5
Page 6
ASSEMBLY INSTRUCTIONS (continued)/INSTRUCTIONS D'ASSEMBLAGE
INSTRUCTIONS (continued)/INSTRUCTIONS D'ASSEMBLAGE (suite)
(suite)/ INSTRUCCIONES DE ENSAMBLAJE (CONTINUACIÓN)
Step 1 / Étape 1/ Paso 1
Aligner la boulonnerie de montage A et B et enfoncez-le fermement jusqu'à ce qu'un déclic se fait entendre.
Back of Back Cushion Shown
Retour de coussin arrière illustré
Parte posterior del cojín de respaldo
mostrado
A
A
B
Step 2 / Étape 2/ Paso 2
D
C
D
C
D
Velcro
E
D X 4
C
D
B
D X 4
B
B
Align Rocking Feet (Part C) to the Seat Base (Part B) using (4) Bolts (Part D), tighten with the Allen Wrench.
Aligner Pieds à bascule (pièce C) à la base du siège (pièce B) à l’aide de (4) boulons (pièce D),
serrez avec la clé Allen .
Alinear Patas balancín (pieza C) a la base del asiento (pieza B) utilizando (4) pernos (pieza D).
Apretar con la llave Allen .
6
Page 7
STORAGE AND CARE/DÉMONTAGE DU LIT DE BEBE/ALMACENAMIENTO Y CUIDADO
DO NOT remove any part that is attached with wood screws, The stationary side rail, mattress base can all be disassembled
for storage. Simply review the assembly instructions for each and reverse the order to disassemble. Wipe all parts with a
dampened clean cloth. DO NOT use abrasives. To convert to a double bed please follow the instructions in the double bed
kit. (MUST BE PURCHASED SEPARATELY)
Les panneaux avant, arrière, droit, gauche et le support de matelas peuvent être détaché et entreposer. Simplement suivre
les instructions de montage au revers. Nettoyer le lit a l'aide d'un chiffon humide, ne jamais utiliser un détergeant ou produi
abrasif.
Los paneles delantero, trasero (C/D), los paneles izquierdo y derecho (A/B) y la base del colchón pueden ser removidos
para su almacenaje.. Para desmantelar, seguir las instrucciones de ensamblaje al revés. Para limpiar, use un paño húmedo.
Nunca utilizar un producto abrasivo.
LIMITED ONE YEAR WARRANTY/GARANTIE LIMITEE D'UN AN/UN AÑO DE GARANTÍA LIMITADA
Your product is warranted against defects in workmanship or material for ONE YEAR from the date of the
original purchase. This warranty shall be limited to, at the discretion of the company, repairing or replacing any
part of the product which, in the opinion of the company, shall be proved defective in materials or
workmanship under normal use and service during the one year warranty period. Shipping charges may apply
for addresses outside of the continental United States and Canada. Date of purchase of the product must be
established by production of your sales receipt or other satisfactory evidence.
Votre produit est garanti contre tout défaut de fabrication ou de matière pendant un an à compter de la date de
l'achat d'origine. Cette garantie est limitée à, à la discrétion de la compagnie, la réparation ou le remplacement
de toute pièce du produit qui, de l'avis de la société, doit être prouvée des vices de matériel ou de fabrication
dans des conditions normales d'utilisation et de service pendant la période de garantie d'un an. Les frais
d'expédition peuvent s'appliquer à l'extérieur de la zone continentale des États-Unis et du Canada. Date
d'achat du produit doit être établie par la production de votre reçu de vente ou autre preuve satisfaisante.
t
Su producto está garantizado contra defectos de materiales o fabricación durante un año a partir de la fecha
de la compra original. Esta garantía se limita a la discreción de la empresa, reparación o sustitución de
cualquier parte del producto que, en opinión de la empresa, se acreditará a defectos en los materiales o mano
de obra bajo un uso y servicio normales durante el período de garantía de un año. Se pueden aplicar cargos
de envío para direcciones fuera de los Estados Unidos continental y Canadá. La fecha de compra del
producto debe ser establecido por la producción de sus ventas de deslizamiento o cualquier otra evidencia
satisfactoria.
HOW TO GET PROMPT, EFFICIENT SERVICE/POUR UN SERVICE RAPIDE ET EFFICACE/PARA UN SERVICIO EFICIENTE
Contact our customer care department. The telephone number and hours of operation are listed below. When
calling our customer care department, make sure to mention the model number and date of manufacture.
Both can be found on the end panel.
Contactez notre service client. Le numéro de téléphone et les heures d'exploitation sont indiquées cidessous. Lorsque vous appelez notre service client, assurez-vous de mentionner le numéro de modèle et
la date de fabrication. Les deux peuvent être trouvés sur la jupe.
Póngase en contacto con nuestro departamento de atención al cliente. El número de teléfono y las horas de
funcionamiento se enumeran a continuación. Cuando llame a nuestro departamento de atención al cliente,
asegúrese de mencionar el número de modelo y la fecha de fabricación. Ambos pueden ser encontrados en
el faldón.
Model / Modele No / Numéro de modèle:_________________________________
Pack Date/Date d’emballage/Fecha de embalaje:__________________________
Date of Purchase/Date d’achat/Fecha de compra:__________________________(you should also keep your receipt)
Customer Service Direct Telephone line:
Hours of operation: 7:00 AM to 3:00 PM, Pacific Standard Time
e-mail: [email protected]
Service a la clientèle - Téléphone: 1-877-274-0277 Telecopieur (604) 274-9727
Heures d’ouverture: 7h a 15h 00, (Heure normale du Pacifique)
e-mail: [email protected]
Servicio de linea telefónica directa al cliente: 1-877-274-0277 Fax (604) 274-9727
Horario de atención: 7:00 AM to 3:00 PM, hora del pacifico
e-mail: [email protected]
1-877-274-0277 Fax: (604) 274-9727
(Por favor guardar sus recibos)
(V euillez garder votre reçu)
DISTRIBUTED BY / DISTRIBUE PAR /
DISTRIBUIDO POR:
Stork Craft Manufacturing Inc
200-12033 Riverside Way
Richmond BC,Canada, V6W 1K6
Tel: 1 877 274 0277
e-mail: [email protected]
Twitter @Storkcraft
7
