Storch Jumbo User Manual [en, fr, it, de, nl +1]

Jumbo-Sauger

DE

Jumbo-zuiger

Aspirateur Jumbo

Aspiratore Jumbo

Jumbo vacuum cleaner

Odsávač Jumbo

NL

FR

IT

GB

CZ

DE

Vielen Dank

für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden.
Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr,
von Ihnen zu hören.

Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt.

Mit freundlichen Grüßen
STORCH Service Abteilung

Telefon: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
kostenlose Service-Hotline: [phone]
kostenlose Bestell-Hotline: [phone]
kostenloses Bestell-Fax: [phone]
(nur innerhalb Deutschlands)

Inhaltsverzeichnis Seite

1. Allgemeine Funktionsbeschreibung 2

2. Allgemeine Gefahrenhinweise 3

3. Allgemeine Tipps für die praktische Arbeit 3

4. Mögliche Fehlerursachen 4

5. Technische Daten 4

6. Zubehör 4

Garantie 5

Bitte lesen Sie sich diese Betriebsanleitung vor Einsatz
der Geräte sorgfältig durch. Für Schäden, die durch
nicht bestimmungsgemäße Benutzung der Geräte ent­stehen, kann keine Gewährleistung oder Haftung über­nommen werden.

1. Allgemeine Funktionsbeschreibung

Der STORCH Jumbo-Sauger dient als großvolumiger
Vorabscheider (ca. 100 l), die aufgesaugtes Schmutz­wasser (maximal 60° C) vorfiltrieren und kontinuierlich
in die dafür vorgesehenen Aufnahmemöglichkeiten, wie
Schmutzwasserkanal oder größere Transportbehältnisse
abpumpen.

Der STORCH Jumbo-Sauger ist mit einem leistungsstar­ken Saugkopf (1.100 W) ausgerüstet.

Durch den Anschluß der STORCH Standard-Reinigungs­haube Flex Art.-Nr. 65 81 50 und in Verbindung mit

Originalanleitung

einem Hochdruckreiniger, z.B. STORCH Power-Hoch­druckreiniger 160 Pro Art.-Nr. 65 61 00, ist der Jumbo
Sauger zur Hochdruckkrake aufgerüstet.

Um ein Eindringen von aufgesaugtem Wasser in den
Saugkopf des Jumbo-Saugers zu verhindern, ist das
System mit einer mechanischen Saugstromunterbrechung
ausgestattet, die bei zu hohem Wasserstand im Behäl­ter den Saugstrom unterbricht. Dies macht sich durch ein
hörbar lauteres Arbeitsgeräusch des Saugers bemerkbar,
und die Saugleistung läßt schlagartig nach. Arbeit sofort

unterbrechen und die Ursache beseitigen, siehe Punkt 3.

2. Allgemeine Gefahrenhinweise

Der STORCH Jumbo-Sauger ist nicht geeignet zum
Absaugen von leicht entzündlichen, brennbaren, giftigen,
gesundheitsschädlichen oder ätzenden Stoffen.

2

Die Netzanschlußleitungen dürfen nicht überfahren,
gequetscht oder gezerrt werden. Die Netzanschlußlei­tungen von Tauchpumpe und Saugaggregat müssen regel­mäßig auf evtl. Schäden überprüft werden. Ist eine Net­zanschlußleitung schadhaft, darf das Gerät nicht mehr
benutzt werden und die Leitung muß durch eine gleich­wertige, vom Hersteller angegebene, Ausführung ersetzt
werden.

Die Verlängerungskabel müssen Spritzwasser geschützt
sein und dürfen nicht durch nasse oder feuchte Bereiche
verlegt werden.

Beim Reinigen und Warten des Gerätes muß der Haupt­schalter auf “0” gestellt und der Netzstecker gezogen
werden. Das Gerät darf nur von Personen bedient werden,
die eingewiesen, insbesondere über Gefahren unterrichtet
und ausdrücklich mit der Benutzung beauftragt wurden.
Bitte beachten Sie die am Einsatzort des Gerätes gültigen
Sicherheits- und Unfallverhütungsvorschriften.

Bei Verwendung einer Reinigungshaube, diese nicht auf
Personen richten, nicht in die Nähe des Hochdruckstrahls
greifen, auch nicht nach Abschalten des Hochdruckreini­gers. Es besteht Verletzungsgefahr durch Druckwasser.
Die Dreckfräse im Innern der Reinigungshaube nur dann
reinigen bzw. entfernen, wenn der Hochdruckschlauch von
der Reinigungshaube abmontiert ist.

Wichtig:

Verwenden Sie nur biologisch abbaubare Abbeizer der
Wassergefährdungsklasse I, wenn Sie das Abwasser in
einen Schmutzwasserkanal einleiten wollen. Ansonsten
müssen Sie je nach den örtlichen Abwasserbestimmungen
u. U. das Abwasser in Tanks sammeln und entsorgen.

Jumbo-Saugers angeschlossen.

Den im Lieferumfang enthaltenen Abflußschlauch (10 m)
verbinden Sie mit der außen am Behälter angebrachten
Gekakupplung und verlegen ihn zu der vorgesehenen Ein­leitstelle. Durch den in der Pumpe integrierten Schwim­mer schaltet sich die Pumpe selbständig ein und aus.
Dadurch ist ein kontinuierliches Abpumpen des aufge­saugten und gefilterten Abwassers gewährleistet, ohne
daß der Auffangbehälter volläuft. Den mitgelieferten 10
m Saugschlauch des Jumbo-Saugers schließen Sie mit der
Spezialmuffe an den seitlich angebrachten Saugstutzen
im blauen Deckeladapter an. Die Muffe am anderen Ende
des Saugschlauches verbinden Sie mit dem Saugrohr der
Wasseransaugdüse (Lieferumfang des Jumbo-Saugers)
oder mit dem Saugstutzen der STORCH Reinigungshaube
(Zubehör). Nach Abschluß der Arbeit den Auffangbehäl­ter und den Filter restentleeren: Wasser abpumpen lassen
und durch Umdrehen des Behälters Restwasser auslau­fen lassen, Filter unter fließendem Wasser auswaschen.
Zur Vermeidung von Stockflecken und Schimmel soll der
Behälter mit eingesetztem Filter offen aufbewahrt wer­den.

Bei im Behälter stehenden Restwasser läßt sich die Pum­pe durch einen Schiebeschalter manuell betätigen. Dazu
sind Deckeladapter und Filterstützkorb zu entfernen.
Den Schalter finden Sie oben seitlich auf der schwarzen
Schwimmerabdeckung. Zum Einschalten den Schalter
nach oben schieben.

Läßt die Pumpwirkung der Tauchpumpe durch das Ein­ziehen von Luft nach, ist der Schiebeschalter nach unten
in seine Normallage zurück zu schieben. Danach ist die
Pumpe bereit für erneuten Schwimmerbetrieb.

3. Allgemeine Tipps für die praktische Arbeit

Vermeiden Sie ein Durchhängen des Saugschlauches. Die
maximale Länge des Saugschlauches vom Jumbo-Sauger
darf 20 m in liegender Gebrauchslage nicht überschreiten.
Durch entstehende Wasserpolster im Schlauch würde die
Saugleistung herabgesetzt und das Saugaggregat überla­stet.

Spülen Sie den Auffangbehälter und die Tauchpumpe
nach Beenden Ihrer Arbeit mit sauberem Leitungswasser
um eventuelle Schmutzablagerungen im Behälter und in
der Pumpe zu beseitigen.

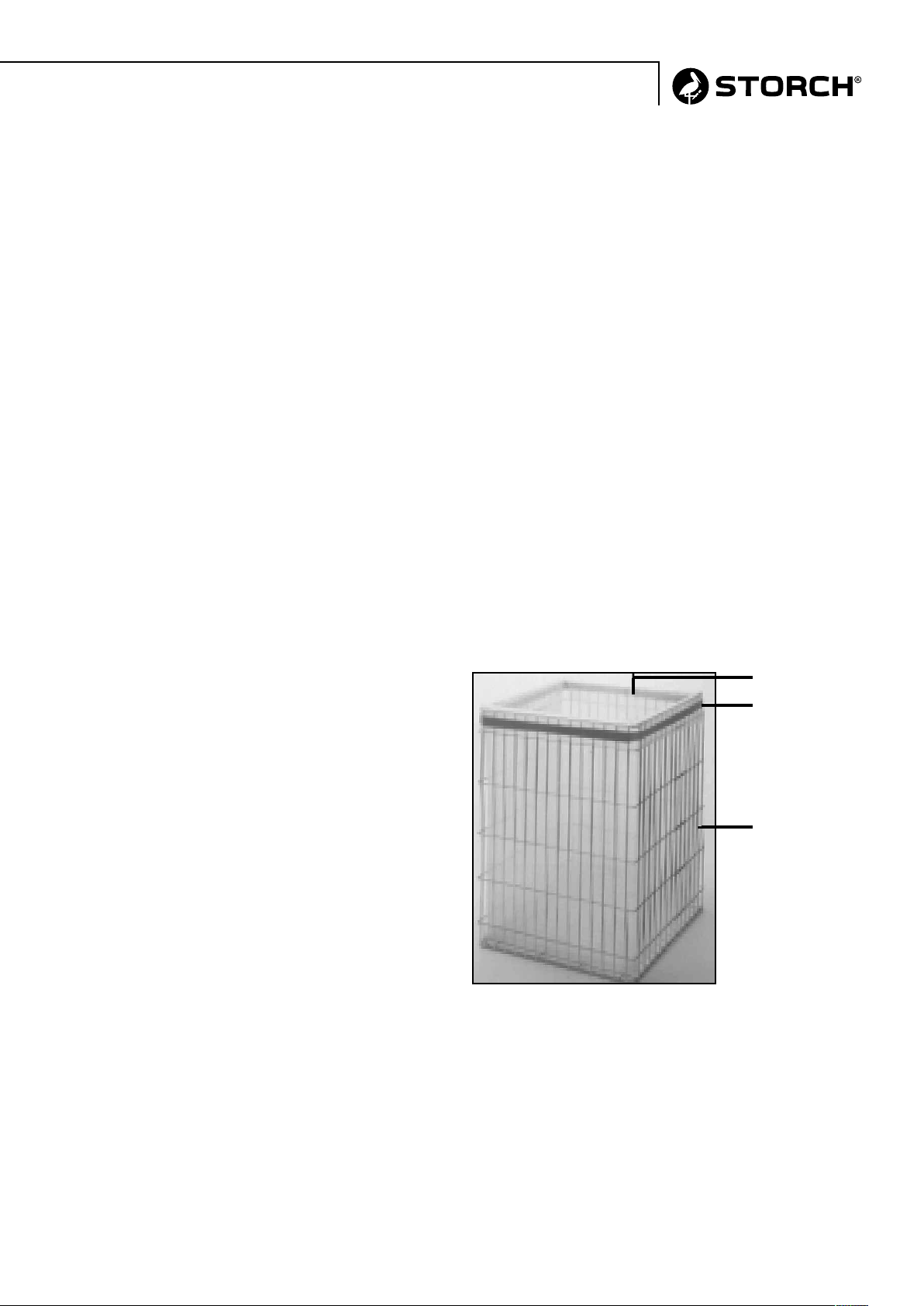

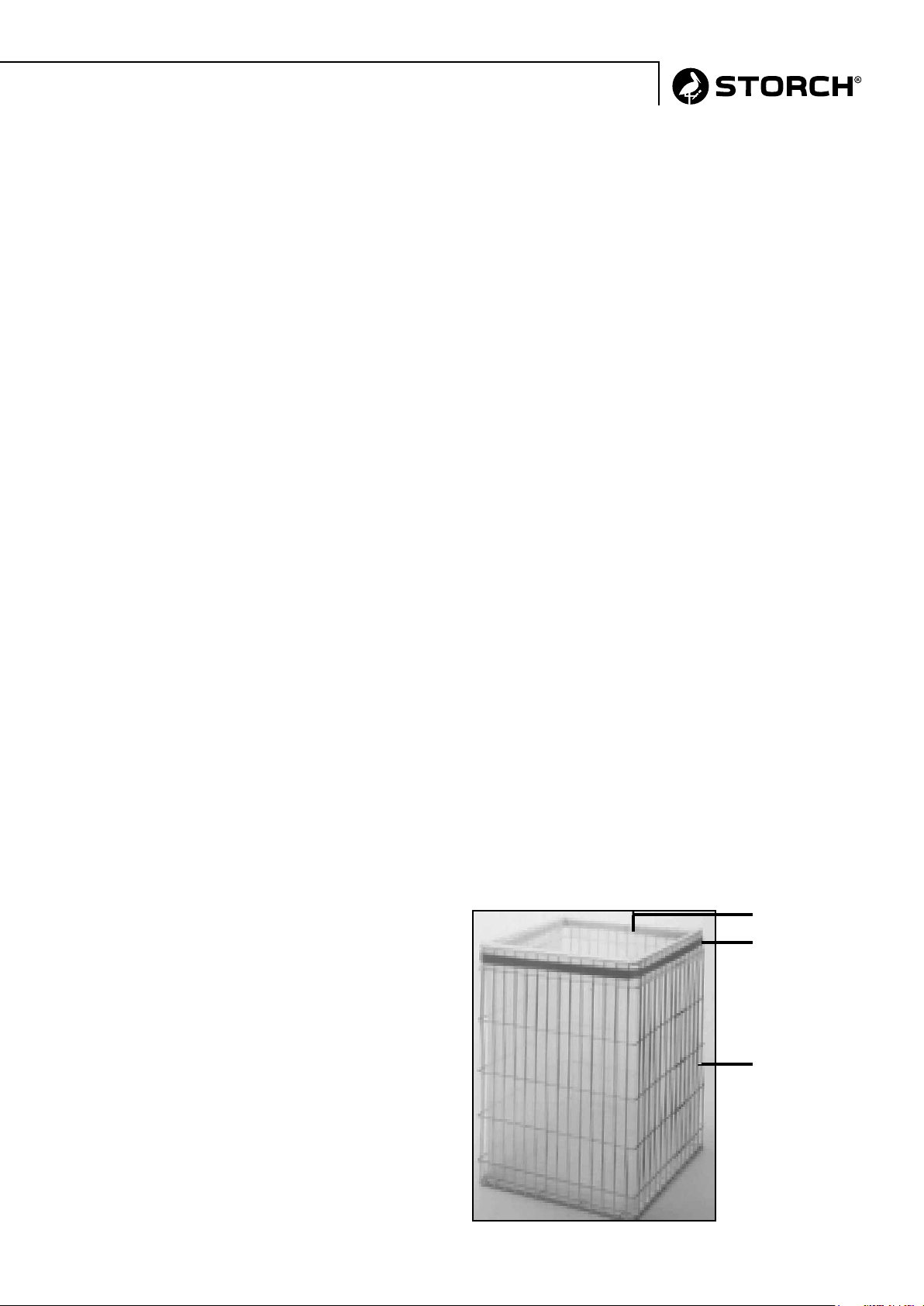

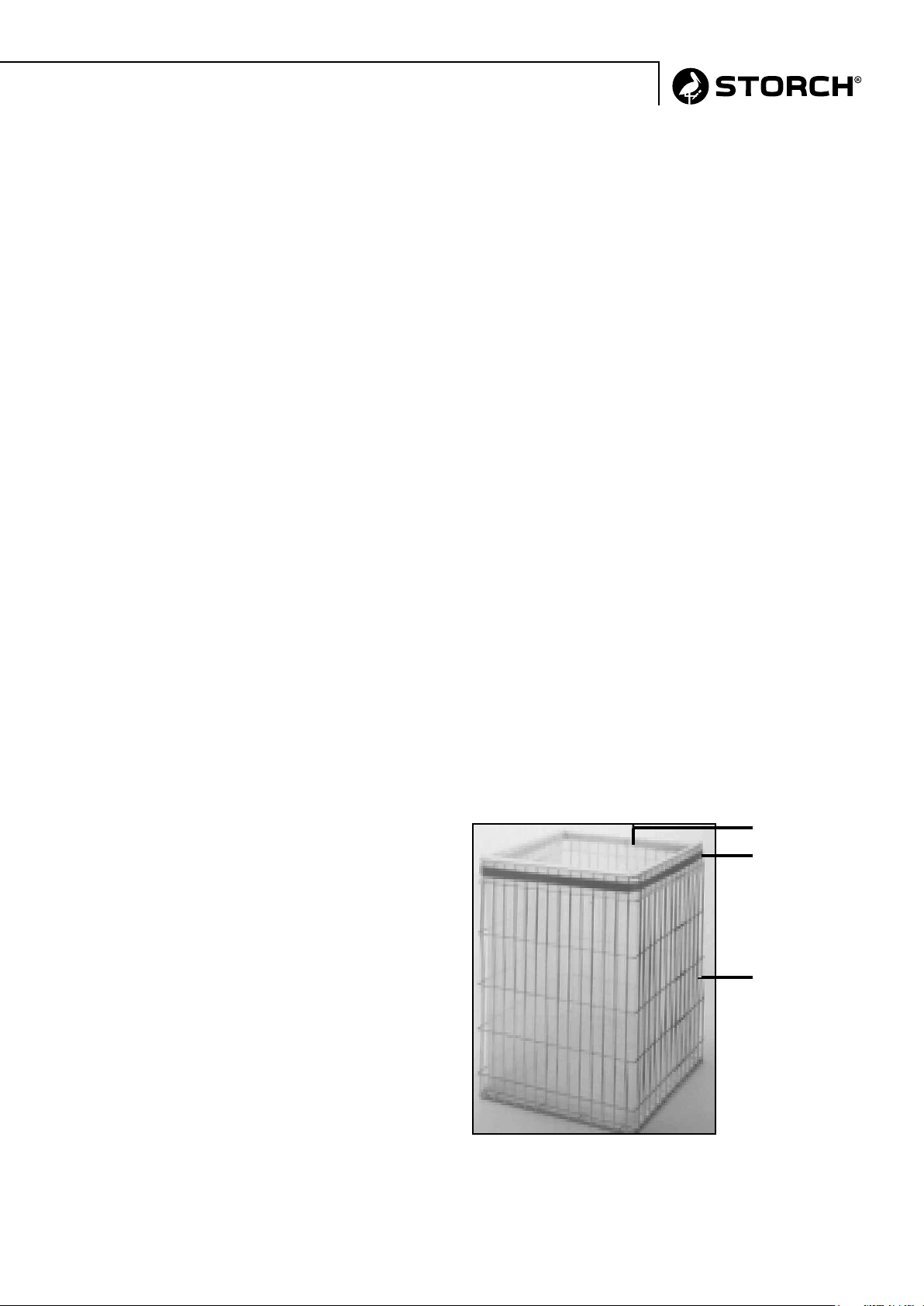

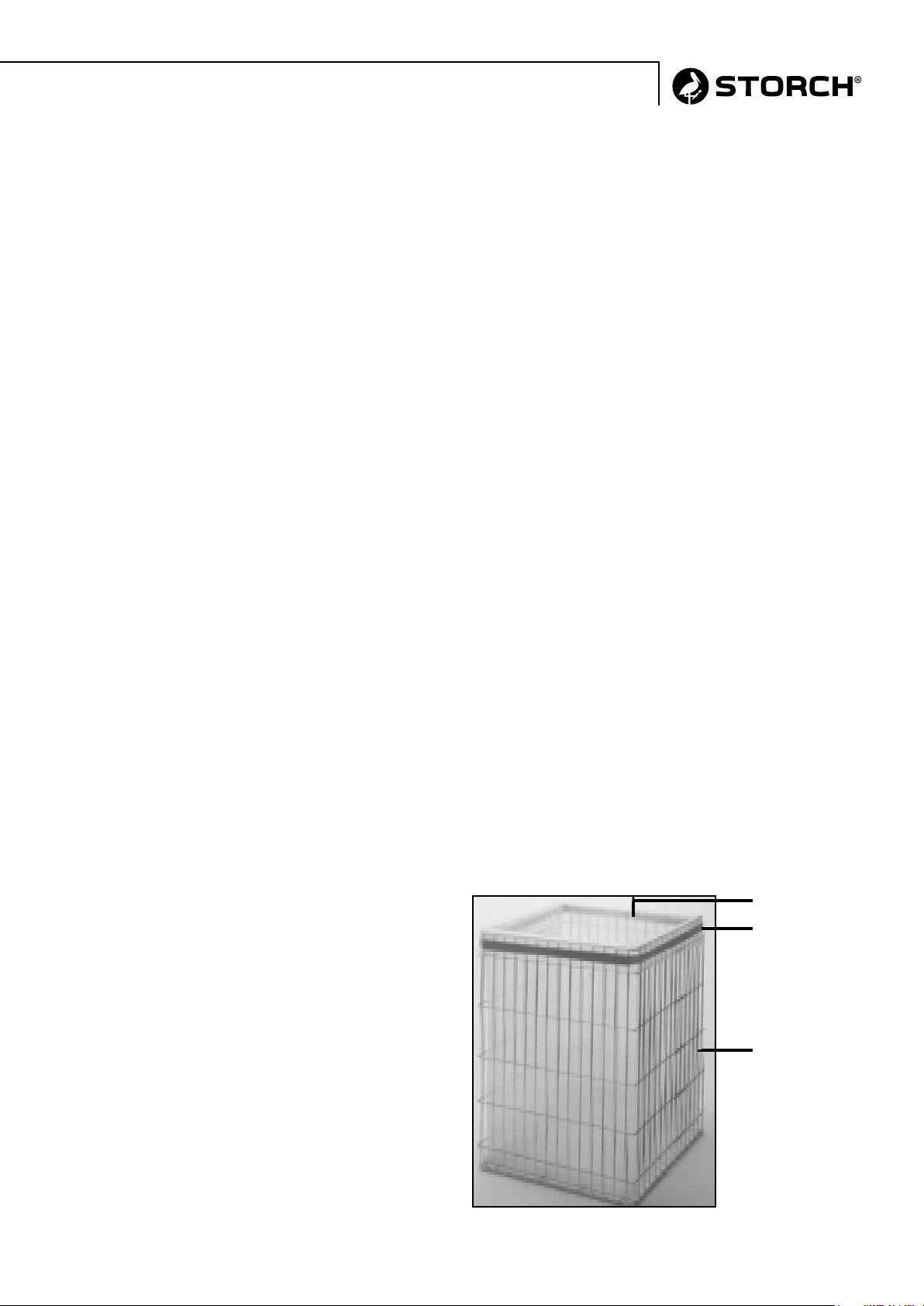

Der im Auffangbehälter vom Jumbo-Sauger stehende Fil­ter hält alle Feststoffe mit einer Größe von über 0,4 mm
zurück. Dieser Gewebefilter (1) ist in einen Stützkorb (2)
eingehängt und wird mit einem Spanngummi (3) in seiner
Lage fixiert. Er kann somit einfach zur Reinigung und Ent­leerung entnommen und schnell wieder montiert werden.
Der Filter sollte nach jedem Einsatz sorgfältig gereinigt
werden.

Der STORCH Jumbo-Sauger ist mit einer leistungsstarken
Tauchpumpe ausgerüstet. Die auf dem Boden des Behäl­ters stehende Tauchpumpe wird mit dem außen ange­brachten Kabel an die Schukosteckdose im Saugkopf des

1 Gewebefilter

3 Spanngummi

2 Stützkorb

3 Originalanleitung

4. Mögliche Fehlerursachen

Luftpolster im Saugschlauch (Syphon). Saugschlauch zu lang oder hängt zu stark durch.

Verstopfung im Saugschlauch.

Saugunterbechung ausgelöst. Füllstand im Behälter zu hoch: Filter verstopft.

Tauchpumpe nicht angeschlossen.
Stromzuführung zur Tauchpumpe unterbrochen.

Tauchpumpe arbeitet, aber kein Wasser fließt. Luftpolster in der Pumpenkammer: Stecker der Tauchpum-

pe kurz aus der Steckdose ziehen und wieder einstecken.

Tauchpumpe schaltet ab. Wassertemperatur größer als 60° C,

Filter nicht eingesetzt,
Pumpe durch Schmutz verstopft.

Tauchpumpe im Dauerbetrieb. Schiebeschalter an der Tauchpumpe in Stellung Dauerbe-

trieb (nach unten schieben).

5. Technische Daten

5.1 Lieferumfang

5.1.1
STORCH Jumbo-Sauger, Art.-Nr. 65 69 00
Saugkopf mit Schukosteckdose 16 A
Vorabscheidebehälter mit Tauchpumpe
10 m Saugschlauch
10 m Abflußschlauch
Wasseransaugdüse
Metallsaugrohr

5.2 Tauchpumpe
Wechselstrom 230 V, 50 Hz
Stromaufnahme 1,36 A
Leistung 0,30 kW
Förderhöhe 1 / 3 / 5 m
Vol.qm/h 8,2 / 5,9 / 2,8
Schmutzwasserablauf 1”
Schmutzwassertemperatur max. 60° C

5.3 Saugkopf
Wechselstrom 230 V, 50 Hz
Stromaufnahme 4,8 A
Leistung 900 W, (1.100 W max)
Steckdose 2.000 W max, 16 A

6. Zubehör

6.1
Aufgabe: Flächen reinigen / abbeizen
Standard-Reinigungshaube Flex, Art.-Nr. 65 81 50
Kleinflächen-Reinigungshaube Flex, Art.-Nr. 65 81 20

6.2
Aufgabe: Abwasser aufnehmen
Wasseransaugdüse, Art.-Nr. 65 10 30
Metall Saugrohr, 120 cm, Art.-Nr. 65 10 10
Saugschlauch-Verlängerung, 10 m, Art.-Nr. 65 70 10

Originalanleitung

4

Garantie

Garantiebedingungen

Für unsere Geräte gelten die gesetzlichen Gewährleistungsfristen von 12 Monaten ab Kaufdatum / Rechnungsdatum
des gewerblichen Endkunden.

Geltendmachung

Bei Vorliegen eines Gewährleistungs- bzw. Garantiefalles bitten wir, dass das komplette Gerät zusammen mit der
Rechnung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service-Station eingeschickt wird.

Zuvor bitten wir Sie, uns unter unserer kostenlosen STORCH Service-Hotline [phone] zu kontaktieren.

Gewährleistungs- bzw. Garantieanspruch

Ansprüche bestehen ausschließlich auf Werkstoff- oder Fertigungsfehler sowie ausschließlich bei bestimmungsgemäßer
Verwendung des Geräts. Verschleißteile fallen nicht unter die Garantieansprüche. Sämtliche Ansprüche erlöschen durch
den Einbau von Teilen fremder Herkunft, bei unsachgemäßer Handhabung und Lagerung sowie bei offensichtlicher
Nichtbeachtung der Betriebsanleitung.

Durchführung von Reparaturen

Sämtliche Reparaturen dürfen ausschließlich durch unser Werk oder von STORCH autorisierten Service-Stationen
durchgeführt werden.

5 Originalanleitung

NL

Hartelijk dank

voor uw vertrouwen in STORCH. Met deze aankoop hebt u voor een kwaliteitsproduct gekozen.
Als u desondanks een tip voor verbeteringen hebt of wellicht ooit een probleem ondervindt, dan horen wij graag van u.

Neem contact op met de medewerker buitendienst of in dringende gevallen rechtstreeks met ons.

Met vriendelijke groeten,
STORCH serviceafdeling

Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Gratis service-hotline: [phone]
Gratis bestel-hotline: [phone]
Gratis bestel-fax: [phone]
(alleen binnen Duitsland)

Inhoudsopgave Pagina

1. Algemene functiebeschrijving 6

2. Algemene waarschuwingen 7

3. Algemene tips 7

4. Mogelijke oorzaken van fouten 8

5. Technische gegevens 8

6. Toebehoren 8

Garantie 9

Lees a.u.b. voor gebruik van de appa-raten deze gebru­iksaanwijzing zorgvuldig door. Voor schade die ontstaat
door een onjuist gebruik van de apparaten, kan geen
garantie of aansprakelijkheid aanvaard worden.

1. Algemene functiebeschrijving

De STORCH Jumbo-zuiger dient als voor-afscheider met
een groot volume (ca. 100 l), die opgezogen vuil water
(maximaal 60° C) voorfilteren en voortdurend wegpom­pen in de daarvoor bedoelde opnamemogelijkheden, zoals
vuilwaterkanaal of groter
transportcontainers.

De STORCH jumbozuiger is uitgerust met een krachtige
zuigkop (1.100 W).

Door aansluiting van de STORCH standaard-reinigingskap

Flex Art.-Nr. 65 81 50 en in combinatie met een hoge­drukreiniger, bijv. de STORCH Power-hogedrukreiniger
160 Pro art.-nr. 65 61 00, wordt de Jumbo-zuiger omge­bouwd tot een hogedruk-krake.

Om binnendringen van opgezogen water in de zuigkop
van de Jumbo-zuiger te voorkomen, is het systeem uitge­rust met een mechanische zuigstroomonderbreking die de
zuigstroom onderbreekt bij een te hoog waterniveau in de
tank. Dit is te herkennen aan een hoorbaar luider werk­geluid van de zuiger en tevens neemt het zuigvermogen
sterk af. Stop meteen met werken en neem de oorzaak

weg, zie punt 3.

2. Algemene waarschuwingen

De STORCH Jumbo-zuiger is niet geschikt voor het afzu­igen van gemakkelijk ontvlambare, brandbare, giftige,
schadelijke of bijtende stoffen.

6Vertaling van de originele handleiding

Er mag niet over de netaansluitleidingen gereden wor­den, deze mogen niet bekneld raken of hieraan mag niet
getrokken worden. De netaansluitleidingen van dompel­pomp en zuigaggregaat moeten regelmatig op evt. schade
gecontroleerd worden. Als een netaansluiting beschadigd
is, mag het apparaat niet meer gebruikt worden en de
leiding moet vervangen worden door een gelijkwaardige,
door de fabrikant aangegeven uitvoering.

De verlengkabels moeten beschermd zijn tegen spatwater
en mogen niet door natte of vochtige gebieden gelegd
worden. Bij het reinigen en onderhouden van de appa­raten moet de hoofdschakelaar op “0” gezet en de stek­kers uit het stopcontact getrokken worden. De appa­raten mogen alleen bediend worden door personen die
geïnstrueerd, vooral over de gevaren ingelicht en uitdruk­kelijk met het gebruik belast werden. Neem a.u.b. de op
de plaats van gebruik geldige veiligheids- en ongevallen­preventievoorschriften in acht.

Bij gebruik van de reinigingskap, deze niet op personen
richten, niet in de buurt van de hogedrukstraal grijpen,
ook niet na het uitschakelen van de hogedrukreiniger. Er
bestaat gevaar voor verwondingen door onder druk staand
water. De vuilfrees in het binnenste van de reinigingskap
alleen reinigen resp. verwijderen, wanneer de hogedruks­lang van de reinigingskap verwijderd is.

Belangrijk:

Gebruik alleen biologisch afbreekbare beitsmiddelen van
waterrisicoklasse I, wanneer u het afvalwater in een vuil­waterkanaal wilt laten lopen. Anders moet u afhankelijk
van de plaatselijke voorschriften evt. het afvalwater in
tanks opvangen en opruimen.

De bij de levering inbegrepen afvoerslang (10 m) verbindt
u met de buiten op het reservoir aangebracht koppeling en
legt u naar de geplande invoerplaats. Door de in de pomp
geïntegreerde vlotter schakelt de pomp zich automatisch
in en uit. Daardoor is een voortdurende wegpompen van
het opgezogen en gefilterde afvalwater gegarandeerd,
zonder dat het opvangreservoir volloopt.

De meegeleverde 10 m zuigslang van de jumbozuiger sluit
u met de speciale mof aan op het aan de zijkant aange­bracht zuigaansluitstuk in de bruine dekseladapter. De
mof aan het andere uiteinde van de zuigslang verbindt u
met de zuigpijp van het wateraanzuig-mondstuk (hoort bij
de levering van de jumbozuiger) of met het zuigaansluit­stuk van de STORCH reinigingskap (toebehoren).

Na beëindiging van het werk het opvangreservoir en het
filter helemaal leegmaken: water laten weg-pompen en
restwater laten weglopen door het reservoir om te keren,
filter onder stromend water uitwassen. Ter voorkoming
van stollingsvlekken en schimmel moet het reservoir met
geplaatste filter open weggezet worden. Bij in het reser­voir staand restwater kan de pomp door een schuifschake­laar manueel bediend worden. Hiervoor moeten dekselad­apter en filtersteunkorf verwijderd worden. De schakelaar
vindt u boven op de zijkant van de zwarte vlotterafdek­king. Om de dompelpomp in te schakelen de schakelaar
naar boven schuiven. Wordt de pompwerking van de dom­pelpomp minder door het intrekken van lucht, dan moet
de schuifschakelaar naar beneden in zijn normale positie
geschoven worden. Daarna is de pomp gereed voor herni­euwd vlotterbedrijf.

3. Algemene tips

Voorkom het doorhangen van de zuigslang. De maxima­le lengte van de zuigslang van de jumbozuiger naar het
object mag in liggende gebruikpositie niet langer zijn dan
20 m. Door waterkussens die in de slang ontstaan, zou
het zuigvermogen verminderd en het zuigaggregaat over­belast worden.

Spoel het opvangreservoir en de dompelpomp na beëin­digen van uw werk met schoon leidingwater, om eventu­ele vuilafzettingen in het reservoir en in de pomp te ver­wijderen.

Het in het opvangreservoir van jumbozuiger staande filter
houdt alle vaste stoffen met een grootte van meer dan
0,4 mm tegen. Dit weefselfilter (1) is in een steunkorf (2)
gehangen en wordt met een spanrubber (3) op zijn plaats
gehouden. Dit kan zodoende eenvoudig voor de reiniging
en het leegmaken weggenomen en snel weer gemonteerd
worden. Het filter moet na ieder gebruik zorgvuldig gerei­nigd worden.

De STORCH jumbozuiger is uitgerust met een krachtige
dompelpomp. De op de bodem van het reservoir staan­de dompelpomp wordt met de aan de buitenkant aange­brachte kabel aangesloten op het geaard stopcontact in de
zuigkop van de jumbozuiger.

1 Weefselfilter

3 Spanrubber

2 Steunkorf

7 Vertaling van de originele handleiding

4. Mogelijke oorzaken van fouten

Luchtkussen in de vacuümslang (sifon). Zuigslang te lang of hangt teveel door.

Verstopping in de zuigslang.

Zuigonderbreking geactiveerd. Vulstand in het reservoir te hoog: filter verstopt.

Dompelpomp niet aange sloten.
Stroomtoevoer naar de dompelpomp onderbroken.

Dompelpomp werkt, maar er stroomt geen water. Luchkussens in de pompkamer: stekker van de dompel omp

even uit het stopcontact trekken en weer insteken.

Dompelpomp schakelt uit. Watertemperatuur hoger dan 60° C.

Filter vergeten te plaatsen.
Pomp door vuil verstopt.

Dompelpomp in continubedrijf. Schuifschakelaar op de dompelpomp in stand Continubedri-

jf (naar beneden) schuiven.

5. Technische gegevens

5.1 Leveringsomvang

5.1.1
STORCH jumbozuiger, Art. nr. 65 69 00
Zuigkop met geaard stopcontact 16 A
voorafscheiderreservoir met dompelpomp
10 m zuigslang
10 m afvoerslang
waterzuigmondstuk
metalen zuigpijp

5.2 Dompelpomp
Wechselstrom 230 V, 50 Hz
Stromaufnahme 1,36 A
Leistung 0,30 kW
transporthoogte 1 / 3 / 5 m
volume m2/h 8,2 / 5,9 / 2,8
vuilwaterafvoer 1”
vuilwatertemperatuur max. 60° C

5.3 Zuigkop
wisselstroom 230 V, 50 Hz
stroomopname 4,8 A
vermogen 900 W, (1.100 W max)
stopcontact 2.000 W max, 16 A

6. Toebehoren

6.1
Taak: vlakken reinigen/beitsen
grote reinigingskap flex, Art. nr. 65 81 50
kleine reinigingskap flex, Art. nr. 65 81 20

6.2
Taak: afvalwater opnemen
waterzuigmondstuk, Art. nr. 65 10 30
metalen zuigpijp, 120 cm, Art. nr. 65 10 10
zuigslang-verlenging, 10 m, Art. nr. 65 70 10

8Vertaling van de originele handleiding

Garantie

Garantievoorwaarden:

Voor onze apparaten gelden de wettelijke garantieperioden van 12 maanden vanaf aankoopdatum/factuurdatum van
de eindklant. Indien wij langere perioden in een garantieverklaring hebben toegezegd, dan worden deze speciaal in de
gebruiksaanwijzingen van de desbetreffende apparaten toegelicht.

Indienen van garantieclaims:

Bij een garantieclaim vragen wij u het gehele apparaat samen met de rekening franco aan ons logistiekcentrum in Ber­ka of naar een door ons geautoriseerd servicestation te verzenden.

Neem eerst contact op met de STORCH Service-Hotline (hiervoor worden kosten in rekening gebracht):
+49 (0)202 . 49 20 – 110.

Garantieclaims

Claims uitsluitend met betrekking tot materiaal- of productiefouten en uitsluitend bij gebruik van het apparaat conform
de voorschriften. Voor slijtdelen gelden deze aanspraken niet. Alle claims vervallen bij inbouw van onderdelen van
externe herkomst, bij verkeerde hantering en opslag en bij het klaarblijkelijk niet in acht nemen van de gebruiksaanwij­zing.

Reparaties uitvoeren

Reparaties mogen uitsluitend door onze fabriek of door STORCH geautoriseerde servicestations worden uitgevoerd.

9 Vertaling van de originele handleiding

FR

Nous vous remercions

de la confiance dont vous témoignez envers STOCH. Avec cet achat vous avez opté pour un produit de
qualité. Si vous avez malgré tout des suggestions pour l‘amélioration ou si vous deviez rencontrer un problème, nous
sommes avec plaisir à votre disposition.

Dans ce cas, contactez votre représentant, ou directement notre service clients, s‘il s‘agit d‘un problème urgent.

Salutations dévouées
SAV STORCH

Tél. : +49 (0) 2 02 . 49 20 - 112
Fax : +49 (0)2 02 . 49 20 - 244
Ligne d‘assistance SAV gratuite : [phone]
Service gratuit de commande par téléphone : +49 800. 7 86 72 44
Fax de commande gratuit : +49 800. 7 86 72 43
(uniquement en Allemagne)

Table des matières Page

1. Description générale du fonctionnement 10

2. Consignes générales de danger 10 - 11

3. Conseils généraux 11

4. Causes possible de dysfonctionnement 12

5. Caractéristiques techniques 12

6. Accessoires 12

Garantie 13

Veuillez lire scrupuleusement la présente notice d’em­ploi avant d’utiliser les appareils. Nous déclinons toute
responsabilité ou garantie pour les dommage résultant
d’une utilisation non conforme des appareils.

1. Description générale du fonctionnement

L‘aspirateur Jumbo de STORCH fait office de séparateur
préliminaire de grand volume (env. 100 l), qui se chargent
de préfiltrer les eaux usées aspirées (maximum 60° C) et
de les refouler en continu dans des moyens de réception
prévus à cette fin tels que canalisations d’eaux usées ou
récipients de transport plus grands.

L’aspirateur Jumbo STORCH est équipé d’une tête d’aspi­ration de forte puissance (1.100 W).

Par le raccordement de la cloche de nettoyage standard
STORCH Flex réf. 65 81 50 et en liaison avec un netto­yeur haute pression par ex. le nettoyeur haute pression
Power STORCH 160 Pro réf. 65 61 00, l‘aspirateur Jum-

bo est équipé pour devenir un collecteur haute pression
Krake.

Pour empêcher une pénétration de l‘eau aspirée dans la
tête d‘aspiration de l‘aspirateur Jumbo, le système est
équipé d‘une coupure mécanique automatique de l‘aspi­rateur qui interrompt le flux d‘aspiration dans le réservoir
lorsque le niveau d‘eau est trop haut. Cela est notable par
un bruit de fonctionnement sensiblement plus fort de l‘as­piration et la puissance d‘aspiration diminue brutalement.
Interrompre immédiatement le travail et en éliminer la

cause, cf. point 3.

2. Consignes générales de danger

L‘aspirateur Jumbo STORCH n‘est pas adapté à l‘aspirati­on de matériaux facilement inflammables, combustibles,
toxiques, dangereux pour la santé ou corrosifs.

Les cordons de raccordement au secteur ne doivent ni être
franchis, ni coincés ou tirés violemment.

10Traduction des instructions d‘origine

Vérifier à intervalles réguliers l’état des conduites de
raccordement au secteur de la pompe immergée et du
système d’aspiration en vue d’y déceler d’éventuels dom­mages. Si l’une d’elles est endommagée, il faut cesser
d’utiliser l’appareil et remplacer la conduite en question
par un modèle équivalent, conformément aux indications
du fabricant.

Reliez le tuyau d’évacuation (10 m) fourni au connecteur
Geka placé à l’extérieur de la cuve puis posez le dans
la prise prévue. Sous l’action du flotteur intégré dans
la pompe, celleci se met en et hors service automa­tiquement. On obtient ainsi un pompage continu des eaux
usagées filtrées et aspirées sans que le bac récepteur ne
déborde.

Les câbles de rallonge doivent être protégés contre les
projections d’eau et ne doivent pas être posés dans des
endroits humides ou mouillés. Lors du nettoyage et de
l’entretien des appareils, il faut mettre l’interrupteur
général sur “0” et retirer les fiches du secteur. Les appa­reils doivent être manipulés uniquement par des person­nes qui ont été instruites notamment sur les risques liés
à l’usage de ceuxci et habilitées à les utiliser. Prière d’ob­server les règles de sécurité et consignes de prévention
des accidents en vigueur sur place.

En cas d’utilisation de la hotte de nettoyage, ne pas la
diriger sur des personnes ni mettre les mains à proximité
directe du jet haute pression, car, même après la mise à
l’arrêt du nettoyeur haute pression, un risque de blessure
subsiste en raison de la pression restante engendrée par
l’eau comprimée. Nettoyer ou démonter la fraise à décras­ser présente à l’intérieur de la hotte uniquement quand le
tuyau haute pression est désaccouplé de la hotte de net­toyage.

Important :

Utilisez uniquement des décapants biodégradables entrant
dans la catégorie I de sensibilité à l’humidité si vous avez
l’intention de redéverser l’eau usagée dans une canalisa­tion d’eaux usées. Autrement, vous êtes tenu selon les
dispositions locales en matière de retraitement des eaux
usées, de collecter l’eau usagée dans des réservoirs et de
l’épurer.

Raccordez le flexible suceur de 10 m fourni de l’aspirateur
Jumbo muni du manchon spécial à la tubulure d’aspiration
située sur le côté dans l’adaptateur bleu du couvercle.

Reliez le manchon à l’autre extrémité du flexible suceur
au tube d’aspiration de la buse d’aspiration d’eau (compri­se dans l’étendue de fourniture de l’aspirateur Jumbo ou à
la tubulure d’aspiration de la hotte de nettoyage STORCH.

A l’issue du travail, videz le bac récepteur et le filtre: Faire
pomper l’eau et évacuer l’eau résiduelle en retournant le
bac; laver le filtre à l’eau courante. Pour éviter la forma­tion de tâches d’humidité et de moisissures, il faut garder
ouverte la cuve avec le filtre incorporé.

Pour l’eau résiduelle se trouvant dans la cuve, il est pos­sible d’actionner manuellement la pompe au moyen d’un
interrupteur à coulisse. Il faut, à cette fin, retirer l’ad­aptateur du couvercle et le panier d’appui du filtre. L’in­terrupteur est situé en haut latéralement sur le couvercle
noir du flotteur. Pour l’activer, glissez simplement le cou­lisseau de l’interrupteur vers le haut.

Dès que le rendement de la pompe immergée diminue à
la suite du pompage d’air, il faut remettre l’interrupteur à
coulisse dans sa position normale vers le bas. Ensuite, la
pompe est prête à refonctionner avec le flotteur.

3. Conseils généraux

Evitez l’affaissement du flexible suceur. La longueur
maximale de ce dernier, de l’aspirateur Jumbo à l’objet ne
doit pas excéder 20 m en position couchée. Les dépôts
d’eau s’y produisant alors diminueraient la puissance d’as­piration et surchargeraient le système d’aspiration.

Rincez à l’eau propre le bac récepteur et la pompe immer­gée à la fin de votre travail pour éliminer les éventuels
dépôts d’impuretés qui se seraient formés dans la cuve et
à l’intérieur de la pompe.

Le filtre (Fig. 1) logé dans le bac récepteur de l’aspirateur
Jumbo retient toutes les matières solides supérieures à
0,4 mm. Ce filtre texturé (1) est suspendu dans un panier
d’appui (2) et fixé dans son logement par un élastique de
serrage (3). Il peut ainsi être retiré facilement pour être
nettoyé et vidé puis remonté rapidement. Le filtre doit
être nettoyé soigneusement après chaque utilisation.

L’aspirateur Jumbo STORCH est équipé d’une puissante
pompe immergée. Cette pompe située sur le fond de la
cuve est raccordée par un câble extérieur à la prise de
sûreté placée sur la tête d’aspiration du Jumbo.

1 Filtre texturé

3 Elastique
de serrage

2 Panier
d’appui

11 Traduction des instructions d‘origine

4. Causes possible de dysfonctionnement

Coussin d‘air dans le flexible d‘aspiration (siphon). Flexible suceur trop long ou pendtrop fortement.Colmatage

dans le flexible suceur.

Déclenchement du mécanisme d’arrêt. Niveau de remplissage dans le cuve trop haut:

Filtre colmaté.
Pompe immergée non raccordée. Coupure de l’alimentation
de courant de la pompe immergée.

La pompe immergée fonctionne. Dépôts d’air dans le compartiment de la mais rien ne

s’écoule pompe: Retirer brièvement de la prise la fiche de
la pompe immergée puis la remettre en place.

La pompe immergée disjoncte. Température d’eau supérieure à 60° C;

oubli d’utiliser lefiltre; pompe obstruée par la saleté.

La pompe immergée fonctionne. Interrupteur coulissant de la pompe en continu immergée

en position fonctionnement continu (le repousser vers le
bas).

5. Caractéristiques techniques

5.1 Etendue de la fourniture

5.1.1
Aspirateur Jumbo STORCH,
N° de réf. 65 69 00
Tête d’aspiration avec prise de sûreté 16 A
Bac du préséparateur avec pompe immergée
10 m de flexible suceur
10 m de flexible d’évacuation
Tube suceur en métal

5.2 Pompe immergée
Courant alternatif 230 V, 50 Hz
Courant absorbé 1,36 A
Puissance 0,30 kW
Hauteur de refoulement 1 / 3 / 5 m
Débit volumétrique 8,2 / 5,9 / 2,8 m²/h
Raccord d’eau polluée 1”
Température max. d’eau polluée 60° C

5.3 Tête d’aspiration
Courant alternatif 230 V, 50 Hz
Courant absorbé 4,8 A
Puissance 900 W, (1.100 W max.)
Prise 2.000 W max. 16 A

6. Accessoires

6.1
Tâche: Nettoyage des surfaces / décapage
grande hotte de nettoyage flex
N° de réf. 65 81 50
petite hotte de nettoyage flex
N° de réf. 65 81 20

6.2
Tâche: Recueillir les eaux usagées
Buse d’aspiration d’eau
N° de réf. 65 10 30
Tube suceur en métal, 120 cm
N° de réf. 65 10 10
Prolongateur du flexible suceur, 10 m
N° de réf. 65 70 10

12Traduction des instructions d‘origine

Garantie

Conditions de garantie

Les durées de garantie légales de 12 mois à compter de la date d'achat / de la facture du client final professionnels
s'appliquent à nos appareils. Si nous mentionnons des délais supérieurs dans le cadre d'une déclaration de garantie,
ceux-ci sont mentionnés dans les instructions de service des appareils concernés.

Exercice

Dans un cas couvert par la garantie, nous vous demandons de renvoyer l'appareil complet franco à notre centre
logistique à Berka accompagné de la facture ou de l'expédier à une station SAV agréée par nous.

Veuillez contacter préalablement l‘assistance téléphonique payante de la société STORCH: +49 (0)202 . 49 20 – 110.

Demande de prise en garantie

Les demandes couvrent exclusivement les défauts de matériau ou d‘ouvrage et ne couvrent qu‘une utilisation conforme
à la destination de l‘appareil. Les pièces d‘usure ne sont pas prises en charge par la garantie. Tout droit à garantie est
rendu caduque par le montage de pièces qui ne sont pas d‘origine, par une manipulation et un entreposage incorrects
ainsi qu‘en cas de non-respect évident des instructions de service.

Exécution de réparations

Toutes les réparations doivent exclusivement être réalisées par notre usine ou par des services SAV agréés par
STORCH.

13 Traduction des instructions d‘origine

IT

Grazie

per la fiducia accordata a STORCH. Con l‘acquisto avete scelto un prodotto di qualità.
Se comunque avete dei suggerimenti volti a migliorare la nostra offerta o se doveste incontrare
qualche difficoltà, non esitate a rivolgerVi a noi.

Contattate il Vostro rappresentante oppure rivolgeteVi direttamente a noi in casi urgenti.

Distinti saluti,
STORCH Reparto Assistenza

Tel.: 02 - 66 22 77 15

Indice Pagina

1. Descrizione generale del funzionamento 14

2. Norme generali di sicurezza 14 - 15

3. Consigli generali 15

4. Possibili cause dei problemi 16

5. Dati tecnici 16

6. Accessori 16

Garanzia 17

Leggere attentamente le presenti istruzioni per l’uso
prima di utilizzare gli apparecchi. La ditta produttrice
non si assume alcuna responsabilità per eventuali danni
derivanti da un utilizzo non corretto degli apparecchi.

1. Descrizione generale del funzionamento

L‘aspiratore Jumbo STORCH serve come preseparatore ad
ampio volume (ca. 100 l) che provvedono al prefiltraggio
dell’acqua di scarico aspirata (max. 60° C) e la pompano
in continuazione nei collettori previsti, come per es. cana­li per l’acqua di scarico o contenitori di grandi dimensioni
per il trasporto.

L’aspiratore Jumbo STORCH è dotato di una potente suc­chieruola (1.100 W).

Collegandoci la calotta di pulizia standard Flex STORCH
n. art. 65 81 50 e in combinazione con un‘idropulitrice ad

alta pressione, ad es. STORCH Power idropulitrice ad alta
pressione 160 Pro n. art. 65 61 00, l‘aspiratore Jumbo
diventa una piovra ad alta pressione.

Per evitare la penetrazione dell‘acqua aspirata nella testa
di aspirazione dell‘aspiratore Jumbo, il sistema dispone di
una interruzione meccanica della corrente di aspirazione,
la quale interrompe la corrente di aspirazione nel caso
l‘acqua nel contenitore sia ad un livello alto. Ciò si nota
attraverso un rumore di funzionamento più forte dell‘aspi­ratore, inoltre la potenza di aspirazione diminuisce di col­po. Immediatamente interrompere il lavoro ed eliminare
la causa, vedasi punto 3.

2. Norme generali di sicurezza

L‘aspiratore Jumbo STORCH non è adatto per aspirare
materiali infiammabili, combustibili, tossici, nocivi per la
salute o corrosivi.

14Traduzione delle istruzioni originali

I cavi di alimentazione non devono finire sotto la macchi­na e non devono venire schiacciati o stirati. Controllare
periodicamente che i cavi di alimentazione della pompa
sommersa e dell’unità di aspirazione non siano danneggi­ati. Nel caso un cavo sia danneggiato non utilizzare più
l’apparecchio e sostituire il cavo con uno che abbia le stes­se caratteristiche, secondo le indicazioni del costruttore.

I cavi di prolunga devono essere protetti contro gli spruz­zi d’acqua e non devono essere utilizzati in presenza di
acqua o umidità.

tore, si collega alla presa schuko che si trova nella suc­chieruola dell’aspiratore mediante il cavo montato ester­namente.

Il tubo di scarico (10 m.) fornito in dotazione deve essere
collegato all’attacco protetto posto sull’esterno del con­tenitore e condotto fino al punto di immissione previsto.
Mediante il galleggiante integrato la pompa si accende
e si spegne automaticamente. Ciò garantisce che l’acqua
aspirata e filtrata venga pompata via in continuazione evi­tando il riempimento del contenitore di raccolta.

Durante la pulizia e la manutenzione degli apparecchi
l’interruttore principale deve essere posizionato su ”0” e
devono essere disinserite le spine. Gli apparecchi devono
essere utilizzati esclusivamente da personale qualificato,
che sia stato istruito in particolare sui possibili pericoli e
incaricato espressamente dell’utilizzo dell’apparecchio.
Devono essere inoltre rispettate le norme di sicurezza e
per la prevenzione degli infortuni in vigore nel luogo in cui
vengono impiegate le macchine.

Durante l’utilizzo della calotta per la pulizia non indiriz­zarla verso persone, non avvicinare le mani al getto ad
alta pressione nemmeno dopo lo spegnimento dell’unità
per la pulizia ad alta pressione. Pericolo di lesioni a causa
dell’acqua sotto pressione. La pulizia o lo smontaggio del­la fresa all’interno della calotta per la pulizia devono esse­re eseguiti solo dopo che il tubo ad alta pressione è stato
scollegato dalla calotta per la pulizia.

Importante:

Utilizzare esclusivamente prodotti di decapaggio bio­degradabili della classe di pericolosità per le acque I nel
caso si intenda convogliare l’acqua di scarico in un canale.
Altrimenti è necessario eventualmente raccogliere l’acqua
in serbatoi per lo smaltimento in conformità alle disposizi­oni vigenti.

3. Allgemeine Tipps

Evitare che il tubo di aspirazione formi delle sacche. La
lunghezza massima del tubo dall’aspiratore fino all’og­getto non deve superare i 20 m. in posizione orizzonta­le. Eventuali sacche d’acqua nel tubo diminuirebbero la
potenza di aspirazione e causerebbero un sovraccarico del
gruppo aspirante.

Una volta terminato il lavoro lavare il contenitore di rac­colta e la pompa sommersa con acqua pulita per eliminare
eventuali residui di sporco.

Il tubo di aspirazione (10 m.) fornito insieme all’aspiratore
deve essere collegato mediante lo speciale manicotto al
tronchetto collocato lateralmente sul coperchio adattatore
blu.

Il manicotto all’altra estremità del tubo deve essere col­legato al tubo di aspirazione del bocchettone di aspirazi­one dell’acqua oppure al tronchetto di aspirazione della
calotta per la pulizia STORCH (accessorio).

Una volta terminato il lavoro svuotare completamente il
contenitore di raccolta e il filtro: fare pompare via l’acqua
e far fuoriuscire l’acqua residua rovesciando il contenitore,
lavare il filtro sotto l’acqua corrente. Per evitare che si for­mino macchie o muffa il contenitore con il filtro inserito
deve essere tenuto aperto.

Se nel contenitore è presente acqua residua è possibile
azionare la pompa manualmente mediante un interrut­tore a scorrimento. A tale scopo devono essere rimossi
il coperchio adattatore e il cestello di sostegno del filtro.
L’interruttore si trova in alto a lato sulla copertura nera del
galleggiante. Per inserire la pompa spingere l’interruttore
verso l’alto.

Quando l’azione della pompa diminuisce a causa della
presenza di aria l’interruttore deve essere riportato nella
posizione di partenza. Dopo di ciò la pompa è nuovamente
pronta per il funzionamento automatico mediante il gal­leggiante.

1 Filtro di
tessuto
3 Gomma
elastica

Il filtro posto nel contenitore di raccolta dell’aspira­tore Jumbo (fig. 1) trattiene tutte le particelle solide con
dimensione superiore a 0,4 mm. questo filtro di tessuto
è sospeso in un cestello di sostegno (2) e fissato in posizi­one mediante una gomma elastica (3). E’ quindi semplice
rimuoverlo e rimontarlo per le operazioni di pulizia e svuo­tamento. Il filtro deve essere lavato con cura dopo ogni
utilizzo dell’apparecchio.

L’aspiratore Jumbo STORCH sono dotati di una potente
pompa sommersa. La pompa, posta sul fondo del conteni-

2 Cestello
di sostegno

15 Traduzione delle istruzioni originali

4. Possibili cause dei problemi

Cuscino d‘aria all‘interno del tubo di aspirazione (sifone). Tubo di aspirazione troppo lungo oppure con troppe anse.

Tubo di aspirazione intasato.

E’ scattata l’interruzione dell’ aspirazione. Livello di riempimento del contenitore troppo elevato: filtro

intasato. La pompa sommersa non è collegata. Interruzione
nell’alimentazione della pompa sommersa.

La pompa sommersa è in funzione, ma non scorre
acqua.

La pompa sommersa si spegne. Temperatura dell’acqua superiore a 60° C, si è dimenticato

La pompa funziona continuamente. L’interruttore di scorrimento posto sulla pompa è in posi-

E’ presente una bolla d’aria nella camera della pompa:
estrarre brevemente la spina della pompa dalla presa e
reinserirla.

di inserire il filtro, la pompa è intasata dalla sporcizia.

zione di funzionamento continuo (spingerlo verso il basso).

5. Dati tecnici

5.1 Dotazione di serie

5.1.1 Aspiratore Jumbo STORCH,
art. nr. 65 69 00
Succhieruola con presa schuko 16 A
Contenitore per la sedimentazione
anteriore con pompa sommersa
Tubo di aspirazione di 10 m.
Tubo di scarico di 10 m.
Bocchettone di aspirazione acqua
Tubo di aspirazione in metallo

5.2 Pompa sommersa
Corrente alternata 230 V, 50 Hz
Potenza assorbita 1,36 A
Potenza 0,30 kW
Prevalenza 1 /3 /5 m.
Vol. mq/h 8,2 / 5,9 / 2,8
Scarico acqua 1”
Temperatura acqua di scarico max. 60° C

5.3 Succhieruola
(solo aspiratore Jumbo)
Corrente alternata 230 V, 50 Hz
Potenza assorbita 4,8 A
Potenza 900 kW, (1.100 W max.)
Presa 2.000 W max., 16 A

6. Accessori

6.1
Impiego: pulizia superfici/decapaggio
Calotta per la pulizia flex grande
Art. nr. 65 81 50
Calotta per la pulizia flex piccola
Art. nr. 65 81 20

6.2
Impiego: raccolta acqua di scarico
Ugello di aspirazione acqua
Art. nr. 65 10 30
Tubo di aspirazione in metallo, 120 cm
Art. nr. 65 10 10
Prolunga tubo flessibile di aspirazione, 10 m
Art. nr. 65 70 10

16Traduzione delle istruzioni originali

Garanzia

Condizioni di garanzia:

Per i nostri apparecchi sono applicabili dei periodi di garanzia di 12 mesi a partire dalla data di acquisto / data della
fattura del cliente finale commerciale. Se da parte nostra vengono accordati dei periodi di garanzia più estesi, ciò sarà
riportato separatamente nelle istruzioni per l'uso inerenti ai rispettivi dispositivi.

Rivendicazioni:

In casi in cui si intende far valere il diritto di garanzia, vi preghiamo di inviarci il dispositivo in modo completo con fat­tura, franco nostro centro di logistica a Berka oppure ad una service-station da noi autorizzata.

Si prega di consultare prima la Hotline di servizio STORCH a pagamento: 02 - 66 22 77 15

Diritto alla garanzia

Il diritti si possono far valere solo per errori di materiale o di produzione nonché esclusivamente in caso di utilizzo
appropriato del dispositivo. Pezzi soggetti all‘usura non sono soggetti a diritti di garanzia. Decadranno tutti i diritti di
garanzia con l‘aggiunta delle componenti di terzi, maneggio e magazzinaggio non appropriato come anche in casi di
ovvia non osservanza delle istruzioni per l‘uso.

Esecuzione di riparazioni

Ogni intervento di riparazione va eseguito esclusivamente nei nostri stabilimenti o presso una service-station autorizza­ta STORCH.

17 Traduzione delle istruzioni originali

GB

Thank you

for purchasing a STORCH product. You have purchased a quality product.
If you would like to suggest an improvement, or experience a problem with your product, please do not hesitate to con­tact us.

Please contact your field sales representative or, in urgent cases, contact us directly.

Yours sincerely,
STORCH Service Department

Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
Free service hotline: [phone]
Toll-free order hotline: [phone]
Toll-free order fax: [phone]
(only available in Germany)

Table of contents Page

1. General functional description 18

2. General hazard warnings 19

3. General tips 19

4. Possible causes of error 20

5. Technical data 20

6. Accessories 20

Warranty 21

Please read this instruction manual carefully before
operating the device. No responsibility for the warranty
or liability can be accepted for any damage caused by
improper use of the equipment.

1. General functional description

The STORCH Jumbo vacuum cleaner operates as a
high-volume pre-separator (ca. 100 L), which can pre-fil­ter absorbed dirty water (at a maximum of 60° C)
and continuously pump it out into possible designated
receptors such as a waste water channel or larger trans­portation containers.

The STORCH Jumbo vacuum cleaner is fitted with a
high-performance suction head (1,100 W).

The Jumbo vacuum cleaner is fitted to the Krake
high-pressure water recovery system by connecting the
STORCH standard cleaning attachment (Flex Art. No.
65 81 50) and in connection with a high-power cleaning
device, e.g. STORCH Power Cleaner 160 Pro (Art. No. 65
61 00).

In order to prevent absorbed water from permeating
into the suction head of the Jumbo vacuum cleaner, the
system is fitted with mechanical suction power interrup­tion, which interrupts the suction power when the water
level in the container is too high. This would be noticeable
due to an audibly louder operating sound from the vacuum
cleaner, and suction performance being abruptly diminis­hed. Interrupt operation immediately and remedy the cau-

se; see Section 3.

18Translation of the original instruction

2. General hazard warnings

The STORCH Jumbo vacuum cleaner is not designed for
suction of materials that are easily flammable, combusti­ble, poisonous, hazardous to health, or corrosive.

Never run over, crush, or strain the power leads. Check
the power leads on the immersion pump and suction unit
regularly for potential signs of damage. The device must
no longer be used if the power lead is damaged, and the
lead must be replaced with an equivalent design from the
manufacturer.

The extension cables must be protected from splashing
water and must not be laid in wet or damp areas.

When cleaning and maintaining the device, switch the
mains switch to the "0" position and unplug the mains
plug. The device must only be operated by persons who
are have been instructed about the hazards and have been
explicitly tasked with using the machine. Please note the
safety and accident prevention rules that apply on site
when using the device.

Never point the cleaning attachment at persons; note that
the residual pressure after switching off the high-pressure
cleaner could be sufficient to cause injury. There is a risk
of injury from pressurised water. Only clean or remove
the dirt blaster inside the cleaning attachment when you
have detached the high-pressure hose from the cleaning
attachment.

Important:

Use only biodegradable strippers that comply with water
hazard class I, if you intend to discharge the waste water
into a waste water channel. In all other cases, you must
collect the waste water in tanks and dispose of the waste
water in line with the local water authority's regulations.

externally attached lead to the safety socket in the sucti­on head of the Jumbo vacuum cleaner.

Connect the outlet hose, contained within the scope of
delivery (10 m), with the Geka coupling attached to the
outside of the container, and fit it at the designated inser­tion point. The pump switches itself on and off indepen­dently with the float integrated in the pump. This guaran­tees that the absorbed and filtered waste water can be
pumped out continuously without filling up the collecti­on container. Connect the 10 m suction hose (included in
delivery) to the suction port that is attached at the side in
the blue cover adapter, using the special coupling. Con­nect the coupling at the other end of the suction hose
with the water intake nozzle's intake pipe (Jumbo vacuum
cleaner's scope of delivery) or with the suction port of the
STORCH cleaning attachment (accessory). After the task
has been completed, empty the collection container and
the filter: allow the water to be pumped out and turn over
the container so that the remaining water flows out; wash
out the filter with running water. Leave the container
open when storing to avoid mould stains and mildew.

If there is residual water left in the container, the pump
can be activated manually with a sliding switch. Remo­ve the cover adapter and filter support cage to reach this.
You will find the switch at the top on the side on the
black float cover. Push the switch upwards to turn it on.

If the pumping function of the immersion pump is diminis­hed by air intake, push the sliding switch back downwards
to its normal position. The pump will then be ready again
for float operation to resume.

3. General tips

Prevent the suction hose from sagging. The maximum
length of the Jumbo vacuum cleaner's suction hose must
not exceed 20 m when in horizontal position. Suction per­formance is reduced by water build-up in the hose, and
the suction unit is strained.

Flush out the collection container and the immersion
pump with clean mains water after ending their operation
in order to remove possible deposits of dirt in the conta­iner and in the pump.

The filter in the Jumbo vacuum cleaner's collection conta­iner retains all solids above 0.4 mm in size. This mesh
filter (1) is attached to a support cage (2) and fixed in pla­ce with a rubber band (3). It can thus be easily removed
for cleaning and emptying and quickly reattached. Care­fully clean the filter after each use.

The STORCH Jumbo vacuum cleaner is fitted with a
high-performance immersion pump. The immersion pump
located at the base of the container is connected with the

1 Mesh filter

3 Rubber band

2. Support
cage

19 Translation of the original instruction

4. Possible causes of error

Air build-up in the suction hose (syphon). The suction hose is too long or is sagging too steeply.

Blockage in the suction hose.

Interruption of suction is triggered. Filling level in the container too high: filter blocked.

Immersion pump not connected.
Power supply for the immersion pump is interrupted.

The immersion pump runs, but no water flows. Air build-up in the pump chamber: briefly unplug the

immersion pump's plug from the socket and plug back in.

Immersion pump switches off. Water temperature above 60° C,

Filter not used,
Pump blocked by dirt.

Immersion pump in continuous operation. Sliding switch on the immersion pump in continuous opera-

tion position (push downwards).

(5) Technical data

5.1 Scope of delivery

5.1.1
STORCH Jumbo vacuum cleaner, Art. No. 65 69 00
Suction head with safety socket 16 A
Pre-separation tank with immersion pump
10 m suction hose
10 m outlet hose
Water intake nozzle
Metal intake tube

5.2 Immersion pump
A/C 230 V, 50 Hz
Power consumption: 1.36 A
Output: 0.30 kW
Delivery head 1/3/5 m
Vol. m2/h 8.2/5.9/2.8
Dirty water outlet 1”
Dirty water temperature max. 60° C

5.3 suction head
A/C 230 V, 50 Hz
Power consumption: 4,8 A
Output: 900 W, (1.100 W max.)
Socket: 2.000 W max., 16 A

6. Accessories

6.1
Task: Clean/strip surfaces
Standard cleaning attachment flex,
Art. No. 65 81 50
Cleaning attachment flex for small surfaces,
Art. No. 65 81 20

6.2
Task: Collect waste waster
Water intake nozzle,
Art. No. 65 10 30
Metal intake tube 120 cm,
Art. No. 65 10 10
Suction hose extension, 10 m,
Art. No. 65 70 10

20Translation of the original instruction

Warranty

Warranty conditions:

A warranty period of twelve months from the date of purchase/date of invoice applies to our tools for commercial
customers. If we have granted an extended warranty period, this period will be noted separately in the operating
manual for the equipment in question.

Claims:

If you wish to claim under our warranty or guarantee, please return the complete device and your invoice to our
logistics centre in Berka, postage paid, or send it to one of our authorised service centres.

Please contact the chargeable STORCH service hotline first: +49 (0)202 . 49 20 – 110.

Your rights under our warranty or guarantee:

Claims can only be accepted for material defects or manufacturing errors, and only assuming intended use of the appli­ance. Wear parts are not covered by such claims. All claims shall become void in the event of installation of third party
components, improper handling and storage, as well as in the event of obvious disregard of the operating instructions.

Repairs:

All repairs have to be conducted on our premises or by an authorised STORCH service centre.

21 Translation of the original instruction

CZ

Děkujeme Vám

za důvěru ve firmu STORCH. S nákupem výrobku jste se rozhodli pro kvalitní produkt.
Pokud přesto máte podněty na zlepšení nebo možná nějaký problém, tak bychom byli velmi rádi, kdybyste se nám
ozvali.

Promluvte si s příslušným externím spolupracovníkem naší firmy nebo se v naléhavých případech obracejte přímo na
nás.

S přátelským pozdravem
Servisní oddělení STORCH

Tel.: +49 (0)2 02 . 49 20 - 112
Fax: +49 (0)2 02 . 49 20 - 244
bezplatná linka Hotline-servis: 08 00. 7 86 72 47
bezplatná linka Hotline-objednávky: +49 800. 7 86 72 44
bezplatný fax-objednávky: +49 800. 7 86 72 43
(pouze v Německu)

Obsah Strana

1. Všeobecný popis funkce 22

2. Všeobecné upozornění na nebezpečí 23

3. Všeobecné tipy 23

4. Možné příčiny chyb 24

5. Technické údaje 24

6. Příslušenství 24
Záruka 25

Před použitím přístroje si prosím pečlivě přečtěte tento
provozní návod. Za škody, které vzniknou používáním
zařízení k neurčenému účelu, nemůže být převzata žád­ná záruka nebo ručení.

1. Všeobecný popis funkce

STORCH odsávač Jumbo slouží jako velkoobjemový před­běžný odlučovač (cca 100 l), který předfiltruje nasátou
znečištěnou vodu (maximálně 60° C) a kontinuálně ji
odčerpává do k tomu určených zachycovacích možností,
jako je kanál odpadních vod nebo větší transportní nádo­by.

STORCH odsávač Jumbo je vybaven výkonnou sací hlavou
(1.100 W).

Překlad originálu návodu

Připojením STORCH standardního čisticího poklopu Flex
obj. č. 65 81 50 a ve spojení s vysokotlakým čisticím zaří­zením, např. STORCH Power vysokotlaké čisticí zařízení
160 Pro obj. č. 65 61 00, je odsávač Jumbo vybaven jako
vysokotlaká čisticí jednotka.

Aby se zabránilo proniknutí nasáté vody do sací hlavy
odsávače Jumbo, je systém vybaven mechanickým pře­rušením sacího proudu, které při příliš vysokém stavu
vody v nádobě přeruší sací proud. Na to upozorní slyši­telně hlučnější chod při práci s odsávačem a sací výkon
náhle klesne. Práci okamžitě přerušte a odstraňte příčinu,

viz bod 3.

22

2. Všeobecné upozornění na nebezpečí

STORCH odsávač Jumbo není vhodný k odsávání hořla­vých, zápalných, jedovatých, zdraví škodlivých ani žíra­vých látek.

Síťové přívodní vedení nesmí být přejižděno, přiskřípnuto
nebo natahováno. Síťové přívodní vedení ponorného čer­padla a sacího agregátu musí být pravidelně kontrolováno
ohledně příp. poškození. Pokud je vadné síťové přívodní
vedení, nesmí již být přístroj používán a vedení musí být
vyměněno za rovnocenné provedení uvedené výrobcem.

Prodlužovací kabely musí být chráněny proti odstřikující
vodě a nesmějí být vedeny skrz mokré nebo vhlké oblasti.

Při čištění a údržbě přístroje musí být hlavní spínač nasta­ven na poloze “0” a musí být vytažena síťová zástrčka.
Přístroj smí obsluhovat pouze osoby, které jsou zaškole­ny, jsou obzvláště seznámeny s nebezpečím a byly výs­lovně pověřeny jeho používáním. Dodržujte bezpečnostní
předpisy a předpisy k ochraně před úrazem platné v místě
používání přístroje.

V rozdahu dodávky obsaženou odtokovou hadici (10 m)
spojte se spojkou Geka umístěnou vně nádoby a položte
ji k přívodnímu místu k tomu určenému. Pomocí plováku
integrovaného v čerpadle se čerpadlo samočinně zapne a
vypne. Tím je zaručeno kontinuální odčerpávání nasáté a
filtrované odpadní vody, aniž by záchytná nádoba běžela
naplno. Dodanou 10 m sací hadici odsávače Jumbo připo­jte speciální objímkou na po straně umístěné sací hrdlo
v modrém adaptéru poklopu. Objímku na druhém konci
sací hadice spojte se sací trubkou trysky k nasávání vody
(rozsah dodávky odsávače Jumbo) nebo se sacím hrdlem
čisticího poklopu STORCH (příslušenství). Po ukončení
práce záchytnou nádobu a filtr beze zbytku vyprázdněte:
vodu nechte odčerpat a otáčením nádoby nechte vytéci
zbývající vodu, filtr vymyjte pod tekoucí vodou. K zame­zení tvorby plesnivých skvrn a plísně by měla být nádoba
s nasazeným filtrem uschována otevřená.

Při zbývající vodě stojící v nádobě lze čerpadlo manuálně
ovládat pomocí posuvného spínače. K tomu je třeba
odstranit adaptér poklopu a podpěrný koš filtru. Spínač
naleznete nahoře na straně na černém krytu plováku. K
zapnutí posuňte spínač nahoru.

Při použití čisticího poklopu ho nesměrujte na osoby,
nesahejte do blízkosti vysokotlakého čisticího proudu,
ani po vypnutí vysokotlakého čisticího zařízení. Existu­je nebezpečí úrazu od tlakové vody. Čisticí frézu uvnitř
čisticího poklopu čistěte příp. odstraňte pouze tehdy,
pokud je odmontována vysokotlaká hadice od čisticího
poklopu.

Důležité:

Používejte pouze biologicky rozložitelné odstraňovače tří­dy ohrožení vod I, pokud chcete odpadní vody odvádět do
splaškové stoky. Jinak musíte podle místních předpisů pro
odpadní vody popřípadě odpadní vody sbírat do nádrží a
zlikvidovat je.

3. Všeobecné tipy

Zabraňte prověšení sací hadice. Maximální délka sací
hadice od odsávače Jumbo nesmí překročit 20 m v polo­ze k použití naležato. Od vznikajících vodních polštářů v
hadici by se snížil sací výkon a přetížil sací agregát.

Po ukončení Vaší práce záchytnou nádobu a ponorné
čerpadlo vypláchněte čistou vodou z vodovodu, aby se
odstranily případné usazeniny nečistot v nádobě a v čer­padle.

Pokud poklesne čerpací výkon ponorného čepadla
nasátím vzduchu, je třeba posuvný spínač posunout zpět
dolů do jeho normální polohy. Potom je čerpadlo připra­vené pro obnovený provoz plováku.

1 Tkaninový
filtr

3 Napínací
guma

2 Podpěrný
koš

V záchytné nádobě odsávače Jumbo umístěný filtr zadrží
všechny pevné látky o velikosti nad 0,4 mm. Tento tkani­nový filtr (1) je zavěšen do podpěrného koše (2) a je ve své
poloze fixován napínací gumou (3). Lze ho tedy snadno
vyjmout k čištění a vyprázdnění a opět rychle namonto­vat. Filtr by měl být důkladně vyčištěn po každém použití.

STORCH odsávač Jumbo je vybaven výkonným ponorným
čerpadlem. Na dně nádoby stojící ponorné čerpadlo se
připojí vně umístěným kabelem k ochranné kontaktní
zásuvce v sací hlavě odsávače Jumbo.

23

Překlad originálu návodu

4. Možné příčiny chyb

Vzduchový polštář u sací hadice (syfon). Sací hadice je příliš dlouhá nebo příliš prověšená.

Ucpání v sací hadici.

Způsobeno přerušení sání. Stav naplnění v nádobě je příliš vysoký: ucpaný filtr.

Ponorné čerpadlo není připojeno.
Přívod el. proudu k ponornému čerpadlu je přerušen.

Ponorné čerpadlo pracuje, ale neteče žádná voda. Vzduchový polštář v komoře čerpadla: zástrčku ponorného

čerpadla krátce vytáhněte ze zásuvky a opět ji zastrčte.

Ponorné čerpadlo vypne. Teplota vody vyšší než 60° C,

filtr není vsazený,
čerpadlo ucpané nečistotami.

Ponorné čerpadlo v trvalém provozu. Posuvný spínač u ponorného čerpadla v poloze trvalý pro-

voz (posunout dolů).

5. Technické údaje

5.1 Rozsah dodávky

5.1.1
STORCH odsávač Jumbo, obj. č. 65 69 00
Sací hlava s ochrannou kontaktní zástrčkou 16 A
Nádoba předběžného odlučovače s ponormým čerpadlem
10 m sací hadice
10 m odtoková hadice
Tryska k nasávání vody
Kovová sací trubka

5.2 Ponorné čerpadlo
Střídavý proud 230 V, 50Hz
Příkon proudu 1,36 A
Výkon 0,30 kW
Dopravní výška 1 / 3 / 5 m
Obj. m2/h 8,2 / 5,9 / 2,8
Odtok znečištěné vody 1”
Teplota znečištěné vody max. 60° C

5.3 Sací hlava
Střídavý proud 230 V, 50Hz
Příkon proudu 4,8 A
Výkon 900 W, (1.100 W max)
Zásuvka 2.000 W max, 16 A

6. Příslušenství

6,1
Úloha: u ploch čištění / odstraňování - odmoření
Standardní čistící poklop flex, obj. č. 65 81 50
Čistící poklop na malé plochy flex, obj. č. 65 81 20

6,2
Úloha: odsávání odpadní vody
Tryska k nasávání vody, obj. č. 65 10 30
Kovová sací trubka, 120 cm, obj. č. 65 10 10
Prodloužení sací hadice, 10 m, obj. č. 65 70 10

Překlad originálu návodu

24

Záruka

Záruční podmínky:

U našich zařízení platí zákonné záruční lhůty 12 měsíců od data zakoupení/data faktury obchodního konečného zákaz­níka. Pokud jsou delší lhůty v cestě námi vypsanému prohlášení o záruce, jsou zvláště vyznačeny v návodu k obsluze
příslušných zařízení.

Uplatňování:

V případě záručního příp. garančního případu žádáme, aby bylo zasláno kompletní zařízení dohromady s fakturou do
našeho střediska Logisitk Center v Berka nebo do námi autorizované servisní stanice.

Kontaktujte prosím nejdříve placený hotline servis firmy STORCH: +49 (0)202 . 49 20 – 110.

Nárok na záruku příp. garanci

Nároky na záruku existují výhradně u materiálu nebo výrobní vady a také výhradně při používání přístroje v souladu s
určeným účelem. Díly podléhající opotřebení nespadají do nároků na záruku. Veškeré nároky zanikají zamontováním
dílů cizího původu, při nepřiměřeném zacházení a skladování a také při zřejmém nedodržování provozního návodu.

Provádění oprav

Veškeré opravy smějí být prováděny výhradně naším závodem nebo servisními stanicemi autorizovanými firmou
STORCH.

25

Překlad originálu návodu

262728

Art.-Nr. Bezeichnung

65 69 00 Jumbo-Sauger

N. art. Denominazione

65 69 00 Aspiratore Jumbo

Art. nr. Beschrijving

65 69 00 Jumbo-zuiger

Référence Désignation

65 69 00 Aspirateur Jumbo

Art. no. Description

65 69 00 Jumbo vacuum cleaner

Výr. č. Označení

65 69 00 Odsávač Jumbo

Malerwerkzeuge & Profigeräte GmbH

Platz der Republik 6 - 8
D-42107 Wuppertal
Telefon: +49 (0)2 02 . 49 20 - 0
Telefax: +49 (0)2 02 . 49 20 - 111
[email protected]
www.storch.de

H 002018

11-2016
